1 Autodesk Inventor Autodesk Inventor Autodesk Inventor LT Autodesk Inventor Routed Systems Autodesk Inventor Simulation 2011 Autodesk Inventor Tooling Autodesk Inventor Professional

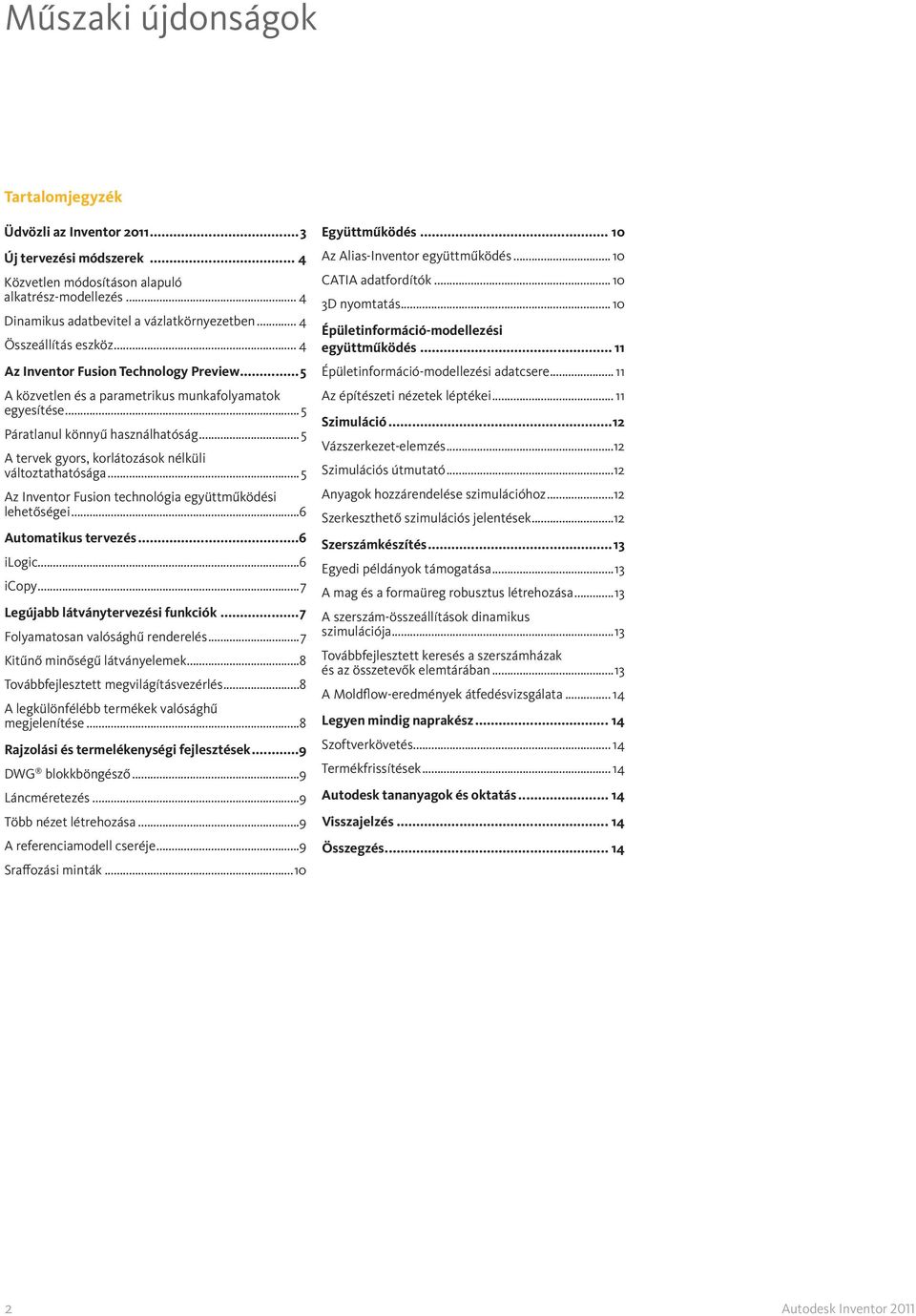

2 Tartalomjegyzék Üdvözli az Inventor Új tervezési módszerek 4 Közvetlen módosításon alapuló alkatrész-modellezés 4 Dinamikus adatbevitel a vázlatkörnyezetben 4 Összeállítás eszköz 4 Az Inventor Fusion Technology Preview 5 A közvetlen és a parametrikus munkafolyamatok egyesítése 5 Páratlanul könnyű használhatóság 5 A tervek gyors, korlátozások nélküli változtathatósága 5 Az Inventor Fusion technológia együttműködési lehetőségei 6 Automatikus tervezés 6 ilogic 6 icopy 7 Legújabb látványtervezési funkciók 7 Folyamatosan valósághű renderelés 7 Kitűnő minőségű látványelemek 8 Továbbfejlesztett megvilágításvezérlés 8 A legkülönfélébb termékek valósághű megjelenítése 8 Rajzolási és termelékenységi fejlesztések 9 DWG blokkböngésző 9 Láncméretezés 9 Több nézet létrehozása 9 A referenciamodell cseréje 9 Sraffozási minták 10 Együttműködés 10 Az Alias-Inventor együttműködés 10 CATIA adatfordítók 10 3D nyomtatás 10 Épületinformáció-modellezési együttműködés 11 Épületinformáció-modellezési adatcsere 11 Az építészeti nézetek léptékei 11 Szimuláció 12 Vázszerkezet-elemzés 12 Szimulációs útmutató 12 Anyagok hozzárendelése szimulációhoz 12 Szerkeszthető szimulációs jelentések 12 Szerszámkészítés 13 Egyedi példányok támogatása 13 A mag és a formaüreg robusztus létrehozása 13 A szerszám-összeállítások dinamikus szimulációja 13 Továbbfejlesztett keresés a szerszámházak és az összetevők elemtárában 13 A Moldflow-eredmények átfedésvizsgálata 14 Legyen mindig naprakész 14 Szoftverkövetés 14 Termékfrissítések 14 Autodesk tananyagok és oktatás 14 Visszajelzés 14 Összegzés 14 2

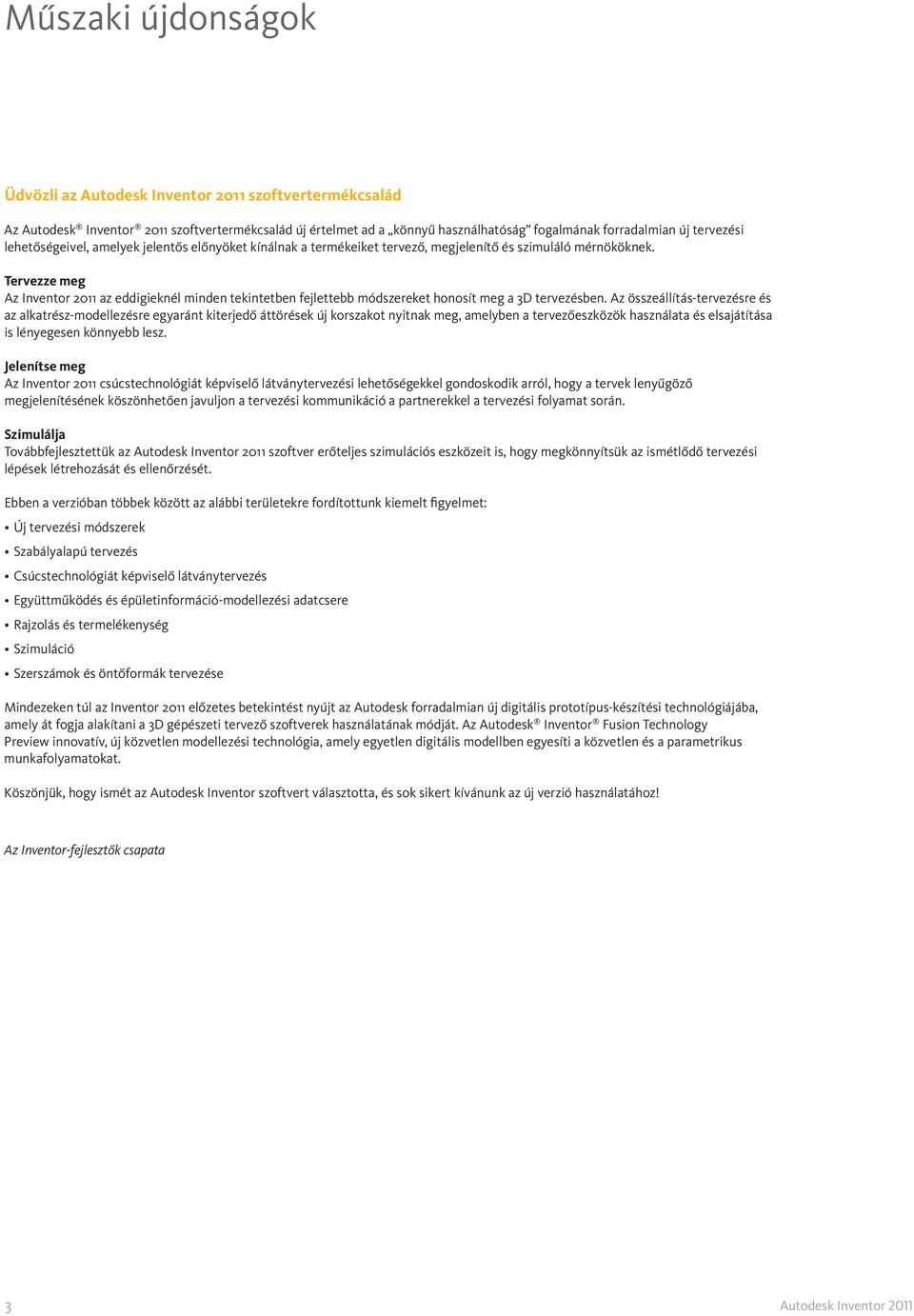

3 Üdvözli az szoftvertermékcsalád Az Autodesk Inventor 2011 szoftvertermékcsalád új értelmet ad a könnyű használhatóság fogalmának forradalmian új tervezési lehetőségeivel, amelyek jelentős előnyöket kínálnak a termékeiket tervező, megjelenítő és szimuláló mérnököknek. Tervezze meg Az Inventor 2011 az eddigieknél minden tekintetben fejlettebb módszereket honosít meg a 3D tervezésben. Az összeállítás-tervezésre és az alkatrész-modellezésre egyaránt kiterjedő áttörések új korszakot nyitnak meg, amelyben a tervezőeszközök használata és elsajátítása is lényegesen könnyebb lesz. Jelenítse meg Az Inventor 2011 csúcstechnológiát képviselő látványtervezési lehetőségekkel gondoskodik arról, hogy a tervek lenyűgöző megjelenítésének köszönhetően javuljon a tervezési kommunikáció a partnerekkel a tervezési folyamat során. Szimulálja Továbbfejlesztettük az szoftver erőteljes szimulációs eszközeit is, hogy megkönnyítsük az ismétlődő tervezési lépések létrehozását és ellenőrzését. Ebben a verzióban többek között az alábbi területekre fordítottunk kiemelt figyelmet: Új tervezési módszerek Szabályalapú tervezés Csúcstechnológiát képviselő látványtervezés Együttműködés és épületinformáció-modellezési adatcsere Rajzolás és termelékenység Szimuláció Szerszámok és öntőformák tervezése Mindezeken túl az Inventor 2011 előzetes betekintést nyújt az Autodesk forradalmian új digitális prototípus-készítési technológiájába, amely át fogja alakítani a 3D gépészeti tervező szoftverek használatának módját. Az Autodesk Inventor Fusion Technology Preview innovatív, új közvetlen modellezési technológia, amely egyetlen digitális modellben egyesíti a közvetlen és a parametrikus munkafolyamatokat. Köszönjük, hogy ismét az Autodesk Inventor szoftvert választotta, és sok sikert kívánunk az új verzió használatához! Az Inventor-fejlesztők csapata 3

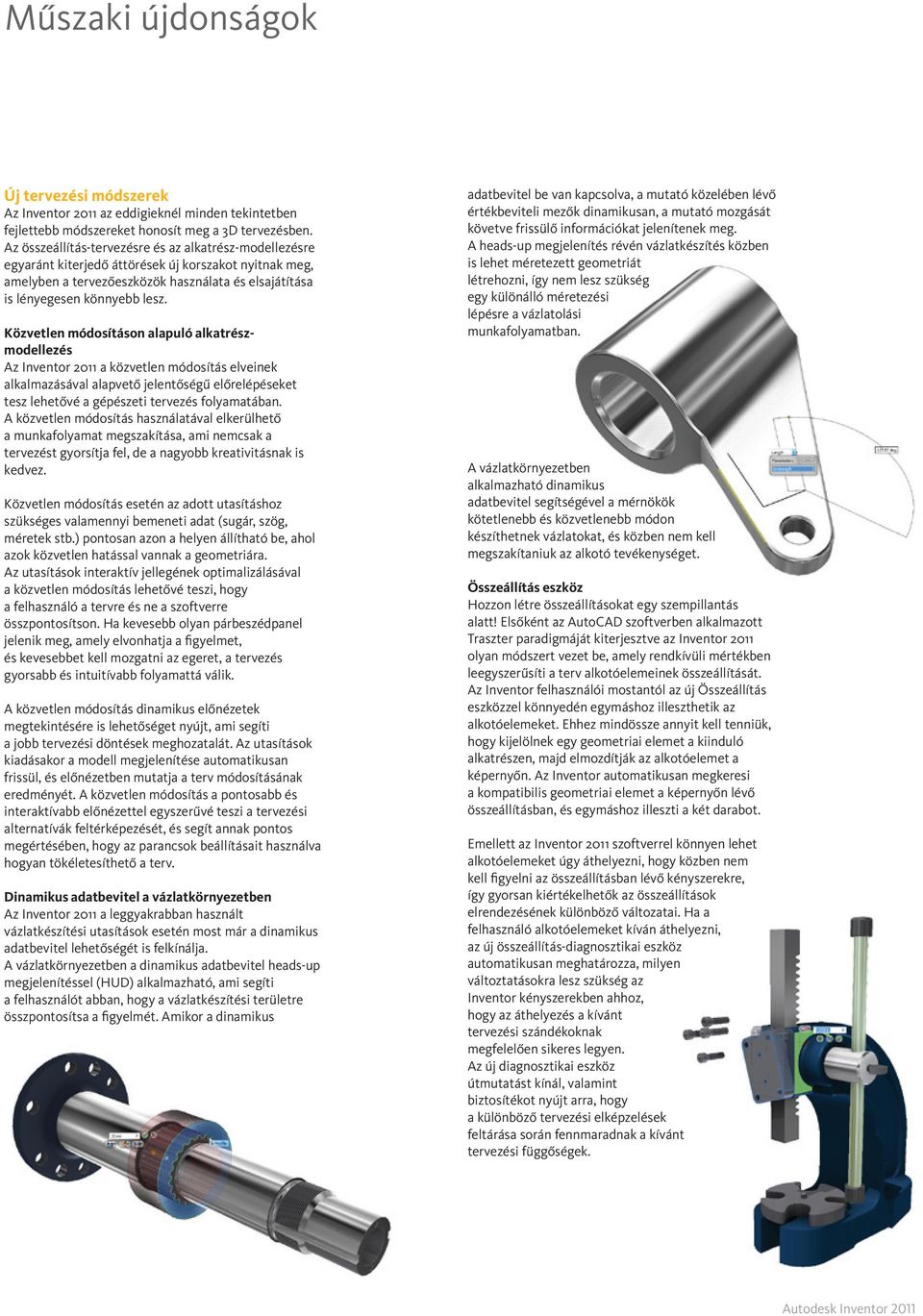

4 Új tervezési módszerek Az Inventor 2011 az eddigieknél minden tekintetben fejlettebb módszereket honosít meg a 3D tervezésben. Az összeállítás-tervezésre és az alkatrész-modellezésre egyaránt kiterjedő áttörések új korszakot nyitnak meg, amelyben a tervezőeszközök használata és elsajátítása is lényegesen könnyebb lesz. Közvetlen módosításon alapuló alkatrészmodellezés Az Inventor 2011 a közvetlen módosítás elveinek alkalmazásával alapvető jelentőségű előrelépéseket tesz lehetővé a gépészeti tervezés folyamatában. A közvetlen módosítás használatával elkerülhető a munkafolyamat megszakítása, ami nemcsak a tervezést gyorsítja fel, de a nagyobb kreativitásnak is kedvez. Közvetlen módosítás esetén az adott utasításhoz szükséges valamennyi bemeneti adat (sugár, szög, méretek stb.) pontosan azon a helyen állítható be, ahol azok közvetlen hatással vannak a geometriára. Az utasítások interaktív jellegének optimalizálásával a közvetlen módosítás lehetővé teszi, hogy a felhasználó a tervre és ne a szoftverre összpontosítson. Ha kevesebb olyan párbeszédpanel jelenik meg, amely elvonhatja a figyelmet, és kevesebbet kell mozgatni az egeret, a tervezés gyorsabb és intuitívabb folyamattá válik. A közvetlen módosítás dinamikus előnézetek megtekintésére is lehetőséget nyújt, ami segíti a jobb tervezési döntések meghozatalát. Az utasítások kiadásakor a modell megjelenítése automatikusan frissül, és előnézetben mutatja a terv módosításának eredményét. A közvetlen módosítás a pontosabb és interaktívabb előnézettel egyszerűvé teszi a tervezési alternatívák feltérképezését, és segít annak pontos megértésében, hogy az parancsok beállításait használva hogyan tökéletesíthető a terv. Dinamikus adatbevitel a vázlatkörnyezetben Az Inventor 2011 a leggyakrabban használt vázlatkészítési utasítások esetén most már a dinamikus adatbevitel lehetőségét is felkínálja. A vázlatkörnyezetben a dinamikus adatbevitel heads-up megjelenítéssel (HUD) alkalmazható, ami segíti a felhasználót abban, hogy a vázlatkészítési területre összpontosítsa a figyelmét. Amikor a dinamikus adatbevitel be van kapcsolva, a mutató közelében lévő értékbeviteli mezők dinamikusan, a mutató mozgását követve frissülő információkat jelenítenek meg. A heads-up megjelenítés révén vázlatkészítés közben is lehet méretezett geometriát létrehozni, így nem lesz szükség egy különálló méretezési lépésre a vázlatolási munkafolyamatban. A vázlatkörnyezetben alkalmazható dinamikus adatbevitel segítségével a mérnökök kötetlenebb és közvetlenebb módon készíthetnek vázlatokat, és közben nem kell megszakítaniuk az alkotó tevékenységet. Összeállítás eszköz Hozzon létre összeállításokat egy szempillantás alatt! Elsőként az AutoCAD szoftverben alkalmazott Traszter paradigmáját kiterjesztve az Inventor 2011 olyan módszert vezet be, amely rendkívüli mértékben leegyszerűsíti a terv alkotóelemeinek összeállítását. Az Inventor felhasználói mostantól az új Összeállítás eszközzel könnyedén egymáshoz illeszthetik az alkotóelemeket. Ehhez mindössze annyit kell tenniük, hogy kijelölnek egy geometriai elemet a kiinduló alkatrészen, majd elmozdítják az alkotóelemet a képernyőn. Az Inventor automatikusan megkeresi a kompatibilis geometriai elemet a képernyőn lévő összeállításban, és egymáshoz illeszti a két darabot. Emellett az Inventor 2011 szoftverrel könnyen lehet alkotóelemeket úgy áthelyezni, hogy közben nem kell figyelni az összeállításban lévő kényszerekre, így gyorsan kiértékelhetők az összeállítások elrendezésének különböző változatai. Ha a felhasználó alkotóelemeket kíván áthelyezni, az új összeállítás-diagnosztikai eszköz automatikusan meghatározza, milyen változtatásokra lesz szükség az Inventor kényszerekben ahhoz, hogy az áthelyezés a kívánt tervezési szándékoknak megfelelően sikeres legyen. Az új diagnosztikai eszköz útmutatást kínál, valamint biztosítékot nyújt arra, hogy a különböző tervezési elképzelések feltárása során fennmaradnak a kívánt tervezési függőségek. 4

5 Az Inventor Fusion Technology Preview Az Autodesk Labs újdonságai között bemutatott Autodesk Inventor Fusion Technology Preview az termék részeként került forgalomba * Az Autodesk Inventor Fusion Technology Preview innovatív, új digitális prototípus-készítési technológia, amely megváltoztatja a 3D gépészeti tervezőszoftverek használatának módját Az Inventor Fusion egy technológia előzetes bemutatása, amely arra szolgál, hogy az ügyfeleknek alkalmuk legyen visszajelzéseket küldeni a későbbiekben esetlegesen megvalósítandó lehetőségekről Ha az Inventor Fusion technológia használata mellett dönt, kérjük, küldje el észrevételeit az labs iv fusion@autodesk com címre Ha többet szeretne tudni az Inventor Fusion szoftverről és más érdekes technológiákról, keresse fel a labs autodesk com weboldalt A változtatások elvégzéséhez szükséges jellemzők automatikus létrehozása, törlése, illetve módosítása A parametrikus modellek jellemzőinek előzményei minden egyes változtatás esetén automatikusan frissülnek, ami szavatolja a döntő fontosságú tervezési célok megőrzését A közvetlen és a parametrikus munkafolyamatok egyesítése Az Inventor Fusion Technology Preview egyesíti a közvetlen, előzményektől független és a parametrikus, előzményeken alapuló munkafolyamatokat A képességeknek ez az egyedülálló ötvözése lehetővé teszi, hogy a felhasználók az adott feladat szempontjából legmegfelelőbb modellezési megközelítést alkalmazzák A közvetlen modellezés kötetlensége párosul a változtatások ellenőrzés alatt tartásának lehetőségével lehetőségével Páratlanul könnyű használhatóság Gyorsan és könnyen használható kijelölési eszközök a tervezési modellek közvetlen módosításához A heads-up vázlatkészítés és modellezés a terv kontextusának függvényében előre jelzi a felhasználó által elvégzendő műveleteket Az intuitív, grafikus felhasználói felületen a felhasználó figyelme folyamatosan a képernyő közepére irányulhat Fejlett grafikus technológia, amely kristálytiszta képet és lenyűgöző megjelenítést nyújt 5 * Korlátozott ideig lejáratának dátuma: További információk a labs autodesk com weboldalon találhatók

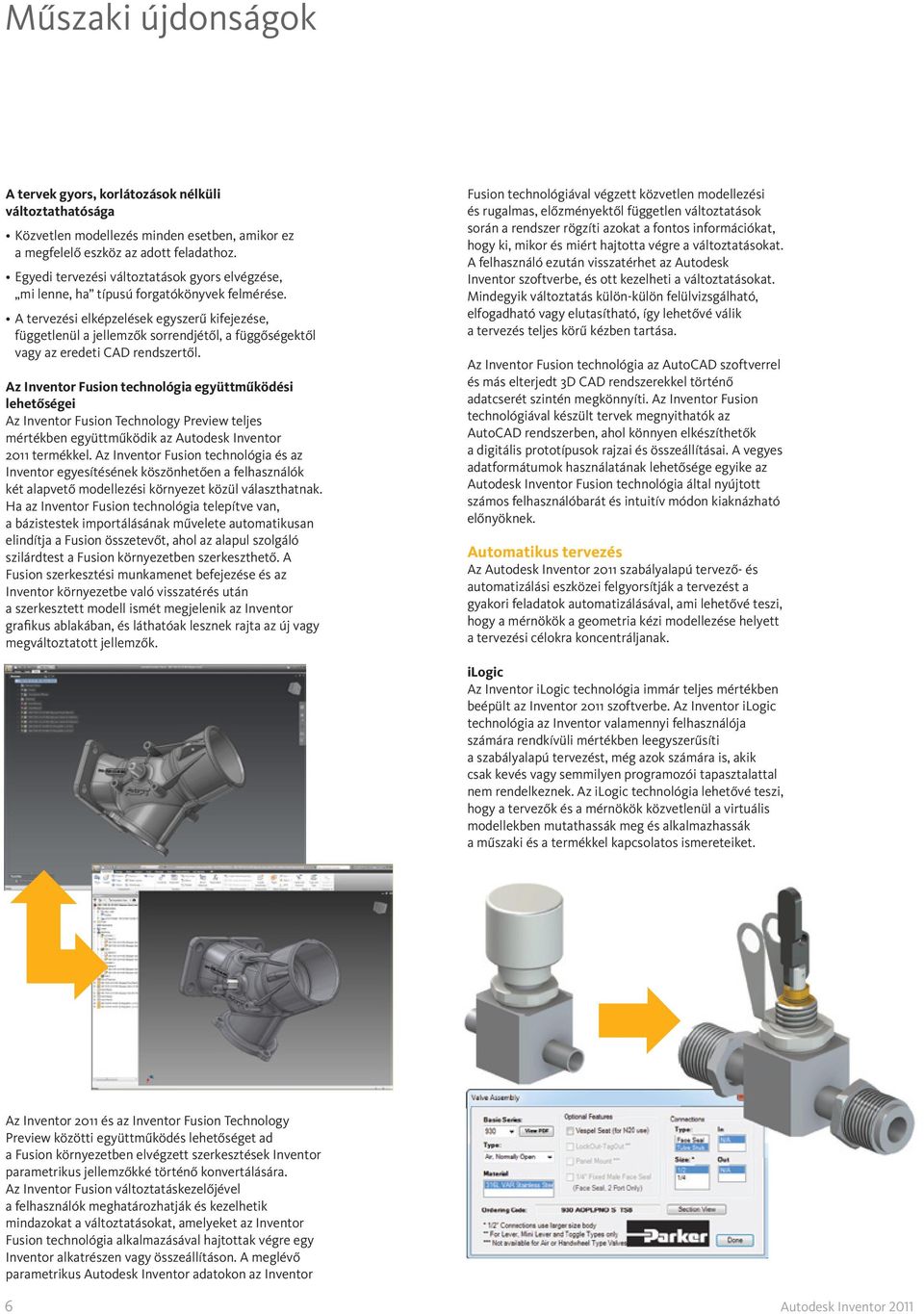

6 A tervek gyors, korlátozások nélküli változtathatósága Közvetlen modellezés minden esetben, amikor ez a megfelelő eszköz az adott feladathoz Egyedi tervezési változtatások gyors elvégzése, mi lenne, ha típusú forgatókönyvek felmérése A tervezési elképzelések egyszerű kifejezése, függetlenül a jellemzők sorrendjétől, a függőségektől vagy az eredeti CAD rendszertől Az Inventor Fusion technológia együttműködési lehetőségei Az Inventor Fusion Technology Preview teljes mértékben együttműködik az Autodesk Inventor 2011 termékkel Az Inventor Fusion technológia és az Inventor egyesítésének köszönhetően a felhasználók két alapvető modellezési környezet közül választhatnak Ha az Inventor Fusion technológia telepítve van, a bázistestek importálásának művelete automatikusan elindítja a Fusion összetevőt, ahol az alapul szolgáló szilárdtest a Fusion környezetben szerkeszthető A Fusion szerkesztési munkamenet befejezése és az Inventor környezetbe való visszatérés után a szerkesztett modell ismét megjelenik az Inventor grafikus ablakában, és láthatóak lesznek rajta az új vagy megváltoztatott jellemzők Fusion technológiával végzett közvetlen modellezési és rugalmas, előzményektől független változtatások során a rendszer rögzíti azokat a fontos információkat, hogy ki, mikor és miért hajtotta végre a változtatásokat A felhasználó ezután visszatérhet az Autodesk Inventor szoftverbe, és ott kezelheti a változtatásokat Mindegyik változtatás külön-külön felülvizsgálható, elfogadható vagy elutasítható, így lehetővé válik a tervezés teljes körű kézben tartása Az Inventor Fusion technológia az AutoCAD szoftverrel és más elterjedt 3D CAD rendszerekkel történő adatcserét szintén megkönnyíti Az Inventor Fusion technológiával készült tervek megnyithatók az AutoCAD rendszerben, ahol könnyen elkészíthetők a digitális prototípusok rajzai és összeállításai A vegyes adatformátumok használatának lehetősége egyike az Autodesk Inventor Fusion technológia által nyújtott számos felhasználóbarát és intuitív módon kiaknázható előnyöknek Automatikus tervezés Az szabályalapú tervező- és automatizálási eszközei felgyorsítják a tervezést a gyakori feladatok automatizálásával, ami lehetővé teszi, hogy a mérnökök a geometria kézi modellezése helyett a tervezési célokra koncentráljanak ilogic Az Inventor ilogic technológia immár teljes mértékben beépült az Inventor 2011 szoftverbe Az Inventor ilogic technológia az Inventor valamennyi felhasználója számára rendkívüli mértékben leegyszerűsíti a szabályalapú tervezést, még azok számára is, akik csak kevés vagy semmilyen programozói tapasztalattal nem rendelkeznek Az ilogic technológia lehetővé teszi, hogy a tervezők és a mérnökök közvetlenül a virtuális modellekben mutathassák meg és alkalmazhassák a műszaki és a termékkel kapcsolatos ismereteiket Az Inventor 2011 és az Inventor Fusion Technology Preview közötti együttműködés lehetőséget ad a Fusion környezetben elvégzett szerkesztések Inventor parametrikus jellemzőkké történő konvertálására Az Inventor Fusion változtatáskezelőjével a felhasználók meghatározhatják és kezelhetik mindazokat a változtatásokat, amelyeket az Inventor Fusion technológia alkalmazásával hajtottak végre egy Inventor alkatrészen vagy összeállításon A meglévő parametrikus Autodesk Inventor adatokon az Inventor 6

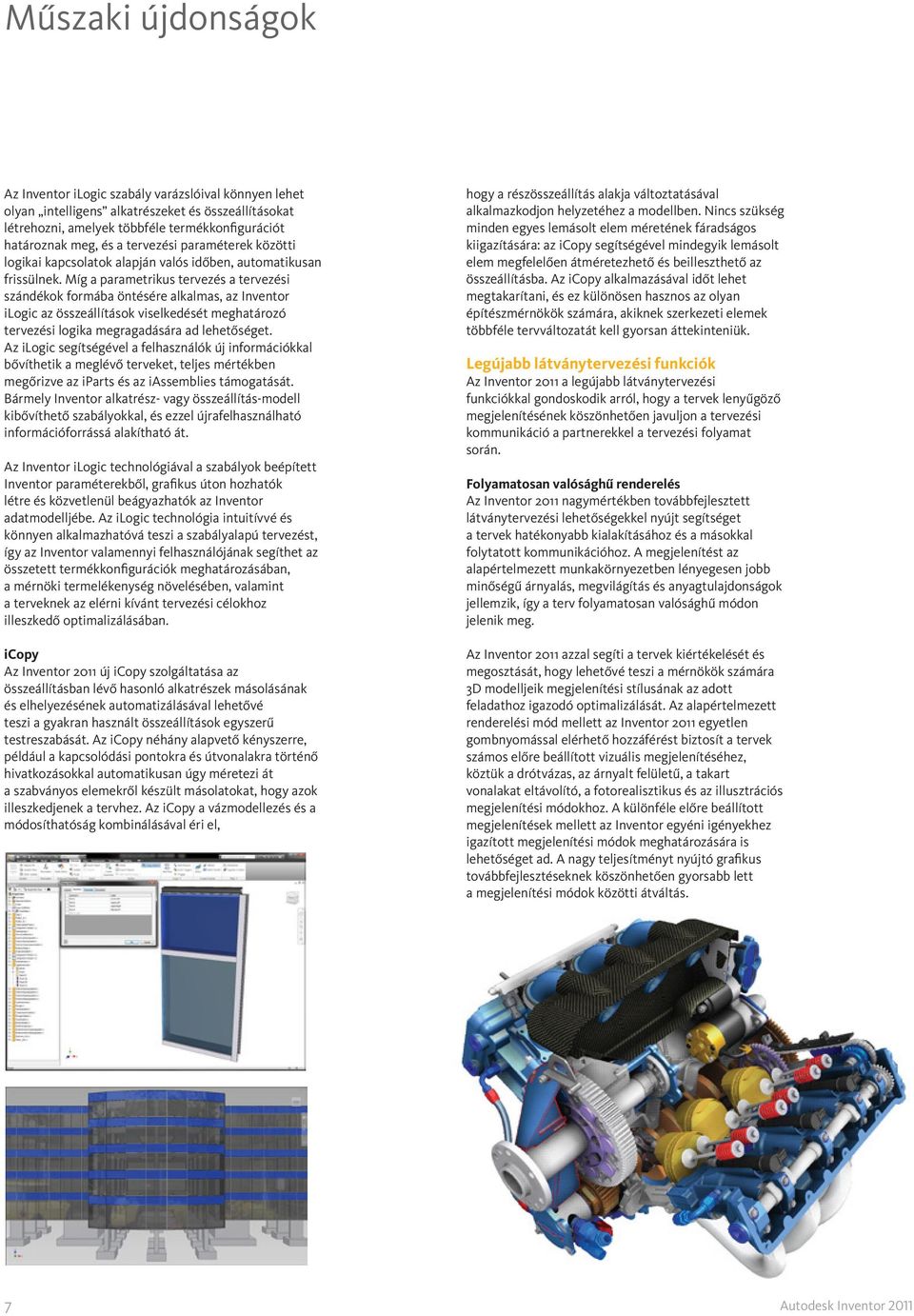

7 Az Inventor ilogic szabály varázslóival könnyen lehet olyan intelligens alkatrészeket és összeállításokat létrehozni, amelyek többféle termékkonfigurációt határoznak meg, és a tervezési paraméterek közötti logikai kapcsolatok alapján valós időben, automatikusan frissülnek. Míg a parametrikus tervezés a tervezési szándékok formába öntésére alkalmas, az Inventor ilogic az összeállítások viselkedését meghatározó tervezési logika megragadására ad lehetőséget. Az ilogic segítségével a felhasználók új információkkal bővíthetik a meglévő terveket, teljes mértékben megőrizve az iparts és az iassemblies támogatását. Bármely Inventor alkatrész- vagy összeállítás-modell kibővíthető szabályokkal, és ezzel újrafelhasználható információforrássá alakítható át. Az Inventor ilogic technológiával a szabályok beépített Inventor paraméterekből, grafikus úton hozhatók létre és közvetlenül beágyazhatók az Inventor adatmodelljébe. Az ilogic technológia intuitívvé és könnyen alkalmazhatóvá teszi a szabályalapú tervezést, így az Inventor valamennyi felhasználójának segíthet az összetett termékkonfigurációk meghatározásában, a mérnöki termelékenység növelésében, valamint a terveknek az elérni kívánt tervezési célokhoz illeszkedő optimalizálásában. icopy Az Inventor 2011 új icopy szolgáltatása az összeállításban lévő hasonló alkatrészek másolásának és elhelyezésének automatizálásával lehetővé teszi a gyakran használt összeállítások egyszerű testreszabását. Az icopy néhány alapvető kényszerre, például a kapcsolódási pontokra és útvonalakra történő hivatkozásokkal automatikusan úgy méretezi át a szabványos elemekről készült másolatokat, hogy azok illeszkedjenek a tervhez. Az icopy a vázmodellezés és a módosíthatóság kombinálásával éri el, hogy a részösszeállítás alakja változtatásával alkalmazkodjon helyzetéhez a modellben. Nincs szükség minden egyes lemásolt elem méretének fáradságos kiigazítására: az icopy segítségével mindegyik lemásolt elem megfelelően átméretezhető és beilleszthető az összeállításba. Az icopy alkalmazásával időt lehet megtakarítani, és ez különösen hasznos az olyan építészmérnökök számára, akiknek szerkezeti elemek többféle tervváltozatát kell gyorsan áttekinteniük. Legújabb látványtervezési funkciók Az Inventor 2011 a legújabb látványtervezési funkciókkal gondoskodik arról, hogy a tervek lenyűgöző megjelenítésének köszönhetően javuljon a tervezési kommunikáció a partnerekkel a tervezési folyamat során. Folyamatosan valósághű renderelés Az Inventor 2011 nagymértékben továbbfejlesztett látványtervezési lehetőségekkel nyújt segítséget a tervek hatékonyabb kialakításához és a másokkal folytatott kommunikációhoz. A megjelenítést az alapértelmezett munkakörnyezetben lényegesen jobb minőségű árnyalás, megvilágítás és anyagtulajdonságok jellemzik, így a terv folyamatosan valósághű módon jelenik meg. Az Inventor 2011 azzal segíti a tervek kiértékelését és megosztását, hogy lehetővé teszi a mérnökök számára 3D modelljeik megjelenítési stílusának az adott feladathoz igazodó optimalizálását. Az alapértelmezett renderelési mód mellett az Inventor 2011 egyetlen gombnyomással elérhető hozzáférést biztosít a tervek számos előre beállított vizuális megjelenítéséhez, köztük a drótvázas, az árnyalt felületű, a takart vonalakat eltávolító, a fotorealisztikus és az illusztrációs megjelenítési módokhoz. A különféle előre beállított megjelenítések mellett az Inventor egyéni igényekhez igazított megjelenítési módok meghatározására is lehetőséget ad. A nagy teljesítményt nyújtó grafikus továbbfejlesztéseknek köszönhetően gyorsabb lett a megjelenítési módok közötti átváltás. 7

8 Kitűnő minőségű látványelemek Az Inventor 2011 látványelemeinek könyvtára jelentősen kibővült, hogy a felhasználók még pontosabban és látványosabban tudják megjeleníteni termékeiket A textúráknak a további rendereléseket szolgáló nagyobb felbontása azt jelenti, hogy a tervezők jobb minőségű képeket tudnak a vállalatvezetők és ügyfeleik rendelkezésére bocsátani A legkülönfélébb termékek valósághű megjelenítése Az Inventor 2011 szoftverben bevezetett új technológiának köszönhetően az Inventor termékben létrehozott vizuális és anyagtulajdonságok az Autodesk más alkalmazásaiban is érvényben maradnak Például a megvilágításoknak és az anyagoknak az Inventor szoftverben kiválasztott fajtái zökkenőmentesen átvihetők az Autodesk Showcase és az Autodesk 3ds Max Design alkalmazásokba, ahol még tovább fejleszthető a marketingcélokat szolgáló képi világ A vizuális hűség akkor is megmarad, amikor az Inventor szoftverből származó adatok Autodesk épülettervező, többek között a Revit és az AutoCAD termékekbe kerülnek át, így az épületek kivitelezői könnyebben tudják egyeztetni a tervekkel kapcsolatos esztétikai szempontokat az építészekkel, a vállalkozókkal és az ügyfelekkel Továbbfejlesztett megvilágításvezérlés A vizuális élmény további javítása érdekében az Inventor 2011 tökéletesítette a megvilágítások és megvilágítási stílusok vezérlését, ami lehetőséget ad a tervek egyes konkrét részleteinek a kiemelésére Az Inventor 2011 emellett egy sor különféle, képeken alapuló megvilágítási sémákkal ellátott háttérkörnyezetet is tartalmaz, amelyek megkönnyítik a végterméket megjelenítő fotorealisztikus jelenetek létrehozását valós környezetekben Az Autodesk Inventor szoftverrel létrehozott kép Az Autodesk Showcase szoftverrel létrehozott kép 8

9 Rajzolási és termelékenységi fejlesztések A rajzok csaknem valamennyi termék tervezési és gyártási folyamatának lényeges részét képezik. Az Inventor 2011 rajzolási környezete tele van a termelékenység növelését szolgáló fejlesztésekkel és eszközökkel, amelyek segítségével gyorsan és egységesebb megjelenéssel lehet rajzokat előállítani. Mindenki, aki az Inventor szoftverrel készít és szerkeszt rajzokat, meg fogja találni azokat az eszközöket, amelyekkel rendkívüli mértékben növelheti termelékenységét. Több nézet létrehozása Könnyen létrehozhat egyszerre több nézetet is, nem szükséges egyenként létrehoznia őket. Egyetlen utasítással több létrehozandó nézetet meg lehet adni, így kevesebb lépésre van szükség a rajznézetek elhelyezéséhez. A DWG blokkböngésző Az AutoCAD szoftverből származó adatok újrafelhasználásával időt takaríthat meg. Böngészhet a DWG -fájlokban található különböző blokkok között, és pontosan beillesztheti őket az Inventor szoftverrel készített rajzba anélkül, hogy akár csak egyszer is meg kellene nyitnia az AutoCAD-rajzot. A referenciamodell cseréje A hasonló alkatrészek rajzainak létrehozását nagymértékben felgyorsíthatja azzal, hogy lecseréli az alapmodellt a rajzon, majd az Inventor szoftverre bízza az új modell valamennyi nézetének újbóli létrehozását. Láncméretezés Gyorsan és könnyen hozhat létre láncméreteket egy bázisméret elhelyezésével vagy létrehozásával, majd egyedi pontok kiválasztásával a rajznézetből, hogy mindegyik további méretet beilleszthesse és hozzáigazíthassa a láncmérethez. 9

10 Sraffozási minták Az olyan továbbfejlesztésekkel, mint a sraffozási mintáknak a szövegek körüli automatikus megszakítása az Inventor 2011 minden eddiginél könnyebbé teszi a sraffozási műveletek elvégzését Emellett az Inventor 2011 lehetővé teszi a testre szabott sraffozási minták importálását az AutoCAD-alkalmazásból, s ezzel segíti a rajzok egységes megjelenésének fenntartását CATIA adatfordítók Az szoftver leegyszerűsíti a több iparágra és termékre kiterjedő együttműködést A CATIA V5 fájlok mellett már CATIA V4 modellek is megnyithatók, importálhatók, elhelyezhetők vagy átvontathatók Inventor fájlokba Az asszociativitás nem marad meg, de az importált modell úgy viselkedik, mint ha az Inventor alkalmazással hozták volna létre A modell megfelelő jellemzőinek eléréséhez különféle importálási lehetőségek közül lehet választani A CATIA V4 és a CRG formátumok olvasásának lehetőségével az Inventor felhasználói mostantól még több olyan modellt tudnak majd igénybe venni, amelyeket a CATIA szoftverrel hoztak létre Emellett a meglévő, beépített adatfordítók továbbfejlesztése révén a már rendelkezésre álló számos fájlformátum importálása és exportálása is hatékonyabb Együttműködés Az Alias-Inventor együttműködés A formás, áramvonalas alakzatokat igénylő tervezési projektek megvalósításához a tervezőcsapatok már eddig is kiaknázták az Autodesk Alias tervezőszoftver és az Inventor közti CAD együttműködés lehetőségeit, amelyekkel gyors és jó minőségű adatcserét tudtak elérni az ipari tervezők és a gépészmérnökök között Az új Autodesk Alias Design for Inventor 2011 szoftverrel az Autodesk teljesen új szintre emeli ezt az együttműködést Az Autodesk Alias Design 2011 szoftvernek most már része az Alias Design for Inventor kiegészítő alkalmazás is, amely az Inventor szoftverrel közvetlenül együttműködve teszi lehetővé szabadformájú 3D alakmodellezési munkafolyamatok használatát Az alkalmazás közvetlenül az Inventor szoftverben telepíthető, és azzal teljes mértékben integrált Az Alias Design for Inventor alkalmazással történő szabadformájú 3D alakmodellezés magasabb szintre emeli a tervezés, a mérnöki munka és a gyártás összekapcsolását Az Alias Design for Inventor intuitív munkafolyamatok segítségével biztosítja a mérnökök számára, hogy könnyen fel tudják térképezni terveik alakját, formáját és esztétikai tulajdonságait 3D NYOMTATÁS Amikor elérkezik a 3D modell kinyomtatásának ideje, az Inventor lehetőséget nyújt a végeredmény előnézetének megtekintésére a modell kinyomtatása előtt A 3D nyomtatási előnézet pontosan jeleníti meg a kinyomtatott modell képét, ezáltal szavatolva, hogy a felhasználó az általa elvárt 3D nyomtatási minőséget kapja Ebben az előnézeti környezetben a felhasználók látják a háromszöghálót, a hálóban lévő felületelemek számát, valamint a 3D nyomtatóra küldendő vagy fájlként mentendő fájl méretét Az összeállítások kimeneti formája most már lehet egyetlen fájl vagy több fájl is (alkatrészpéldányonként egy-egy fájl) A felhasználók kiválaszthatják a kimeneti egységeket, az STL-fájlok pedig bináris és ASCII STL formátumban egyaránt írhatók Az Autodesk Inventor felhasználói mostantól közvetlenül az Inventor szoftverből használhatják ki az új 3D nyomtatási szolgáltatások előnyeit Ehhez nem kell mást tenniük, mint hogy az Inventor menüjéből kiválasztják a Print to 3D Service menüelemet, így közvetlenül megkapják a 3D kinyomtatott modellt (Külön nyomtatási és szállítási díjak ellenében ) 10

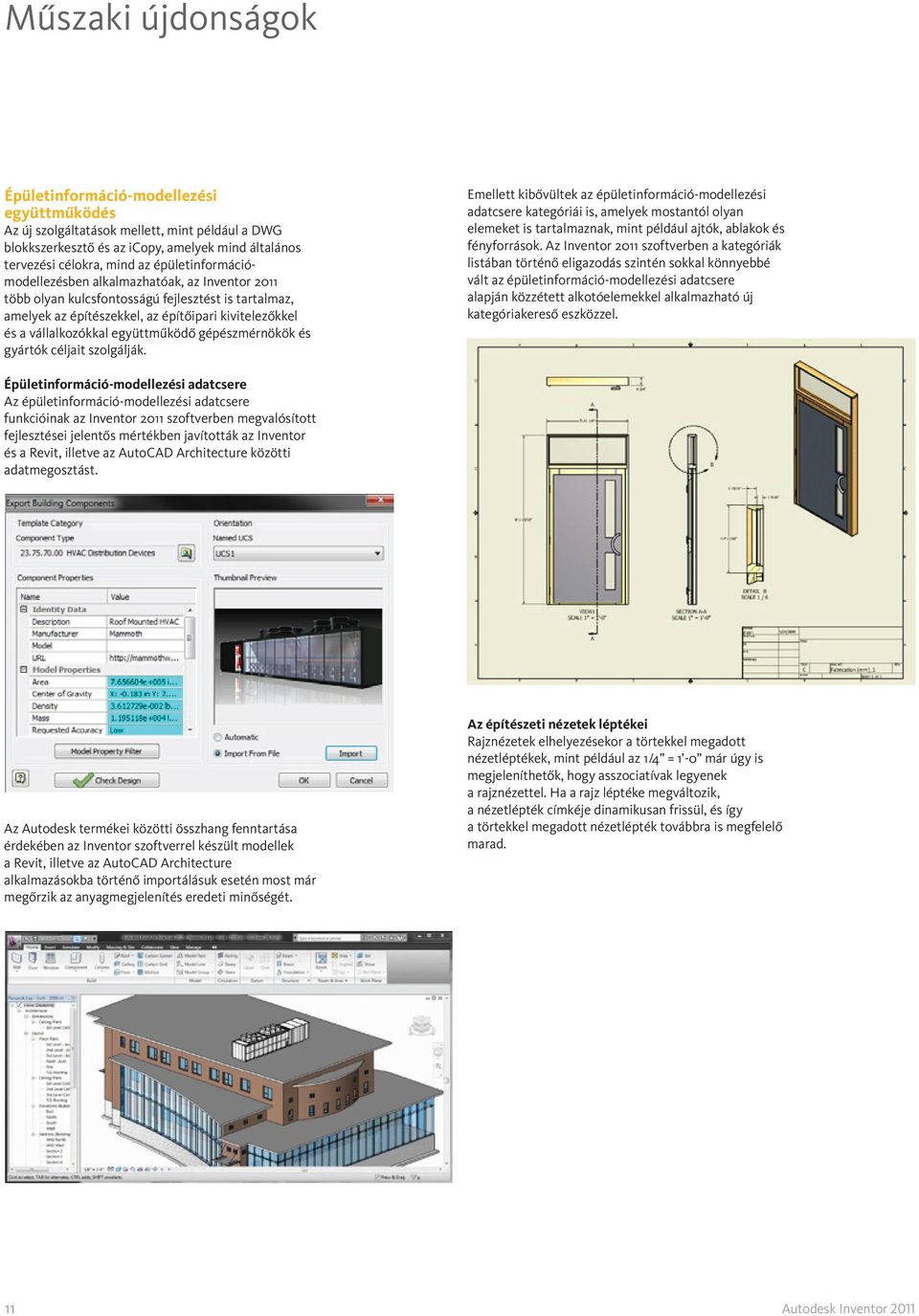

11 Épületinformáció-modellezési együttműködés Az új szolgáltatások mellett, mint például a DWG blokkszerkesztő és az icopy, amelyek mind általános tervezési célokra, mind az épületinformációmodellezésben alkalmazhatóak, az Inventor 2011 több olyan kulcsfontosságú fejlesztést is tartalmaz, amelyek az építészekkel, az építőipari kivitelezőkkel és a vállalkozókkal együttműködő gépészmérnökök és gyártók céljait szolgálják. Emellett kibővültek az épületinformáció-modellezési adatcsere kategóriái is, amelyek mostantól olyan elemeket is tartalmaznak, mint például ajtók, ablakok és fényforrások. Az Inventor 2011 szoftverben a kategóriák listában történő eligazodás szintén sokkal könnyebbé vált az épületinformáció-modellezési adatcsere alapján közzétett alkotóelemekkel alkalmazható új kategóriakereső eszközzel. Épületinformáció-modellezési adatcsere Az épületinformáció-modellezési adatcsere funkcióinak az Inventor 2011 szoftverben megvalósított fejlesztései jelentős mértékben javították az Inventor és a Revit, illetve az AutoCAD Architecture közötti adatmegosztást. Az Autodesk termékei közötti összhang fenntartása érdekében az Inventor szoftverrel készült modellek a Revit, illetve az AutoCAD Architecture alkalmazásokba történő importálásuk esetén most már megőrzik az anyagmegjelenítés eredeti minőségét. Az építészeti nézetek léptékei Rajznézetek elhelyezésekor a törtekkel megadott nézetléptékek, mint például az 1/4 = 1-0 már úgy is megjeleníthetők, hogy asszociatívak legyenek a rajznézettel. Ha a rajz léptéke megváltozik, a nézetlépték címkéje dinamikusan frissül, és így a törtekkel megadott nézetlépték továbbra is megfelelő marad. 11

12 Szimuláció Az szoftver erőteljes szimulációs eszközeinek továbbfejlesztése azt a célt szolgálja, hogy megkönnyítse az ismétlődő tervezési lépések létrehozását és ellenőrzését Áramvonalasabbak lettek a szimulációs forgatókönyvek beállításai, és most már a vizuális visszajelzés, valamint a szimuláció eredményei is egyértelműbbek és jobban testre szabhatók Vázszerkezet-elemzés A vázszerkezet-elemzés segítségével gyorsan és hatékonyan szimulálható a terhet hordozó vázszerkezet-modellek teljesítménye A vázszerkezetelemzés teljes mértékben integrált a vázszerkezetkészítővel, és az eljárások valamennyi lépését átfogó, teljes digitális prototípus-készítő környezetet biztosít A felhasználók felvázolhatják a váz szerkezetét, a szoftver kiterjedt elemtárából származó vázelemekből létrehozhatják a részletes tervet, majd nyomban szimulálhatják is a váz reagálását a gravitációra vagy más terhelésekre Mindehhez könnyen használható környezet áll a rendelkezésükre, amely automatikusan átemeli a vázszerkezet-készítőből az anyagtulajdonságokat és az elemek keresztmetszeteit A vázszerkezet-elemzés segítségével a vázszerkezet statikus feszültségi vagy modális elemzése is beállítható és lefuttatható Az összeállítás automatikusan idealizált csomópontok és gerendák együttesévé konvertálódik A felhasználó meghatározhatja a gerendák mechanikai tulajdonságait, és terheléseket, valamint kényszereket alkalmazhat a vázszerkezetre a tesztelt helyzet szimulációjához A feltételek meghatározása után lefuttatható a szimuláció, és megtekinthető, hogyan viselkedik a szerkezet az adott feltételek között Az Inventor 2011 szoftverben a szimuláció megjelenítése szintén tökéletesedett, lehetőség van például az elmozdulások és a feszültségek hatásainak időbeli változásait mutató animációk rögzítésére Az elmozdulásokat mutató animáció előállítható videokimenetként Az elemzés lefuttatása után a felhasználó a jelentéskészítő eszközökkel bemutathatja az eredményeket, illetve grafikus elemeket és animációkat ágyazhat be a jelentésekbe Szimulációs útmutató Az Inventor 2011 valamennyi felhasználó számára minden eddiginél könnyebbé teszi a szoftverben lévő számos hatékony szimulációs eszköz előnyeinek teljes körű kiaknázását A szimulációs útmutató végigvezeti a felhasználót az adott konkrét terheléseket és kölcsönhatásokat megjelenítő legjobb forgatókönyv meghatározásához szükséges lépéseken Az új szimulációs útmutató még a kezdő és a szoftverrel csak alkalmanként dolgozó felhasználók számára is használhatóvá teszi a szimulációt: segítséget nyújt a terhelések, a kényszerek és a kapcsolódási pontok beállításában, valamint az eredmények előállításában és értelmezésében értelmezésében Anyagok hozzárendelése szimulációhoz Időt takaríthat meg, ha az anyagok böngészőjében a Shift vagy a Ctrl billentyűt nyomva tartva több alkotóelemet kijelöl, és egyszerre megváltoztatja az anyagtulajdonságokat Emellett a grafikus megjelenítőn, valamint a feszültségelemző böngészőjében valamennyi kijelölt alkotóelem kiemelve jelenik meg, ami megkönnyíti az anyagtulajdonságok változásaival érintett valamennyi alkotóelem azonosítását Szerkeszthető szimulációs jelentések A szimuláció eredményeinek kimenete tárolható egyetlen ( mht vagy rtf) fájlban, amely a leggyakrabban használt szövegszerkesztő szoftverekkel szerkeszthető A jelentések szükség szerint könnyen módosíthatók vagy testre szabhatók Az egyetlen fájl az adatkezelő rendszerekben is lényegesen egyszerűbbé teszi a szimulációs jelentések kezelését 12

13 Szerszámkészítés Jelentős mértékben továbbfejlődtek és tökéletesedtek az Inventor termékcsaládban tavaly bevezetett szerszámkészítő funkciók. A munkafolyamatok egyes kulcsfontosságú területeinek optimalizálása azt eredményezte, hogy a szerszám-összeállításokkal végzett munka teljesítménye és kapacitása összességében több mint 50 százalékkal nőtt. Egyedi példányok támogatása Az Inventor 2011 támogatja az egyedi forma/üreg, betét és vezetőcsap példányok létrehozását kiosztásokban. Ez lehetővé teszi a szerszámházak olyan példányspecifikus elemeinek a részletezését, mint a beömlőrendszerek, valamint az elosztó- és a hűtőcsatornák, így a mérnökök valósághű kiosztásokat tudnak létrehozni. A szerszám-összeállítások dinamikus szimulációja Az Inventor 2011 segítségével már dinamikusan szimulálható a szerszám-összeállítások mozgása és könnyen megvizsgálhatóak a szerszámházak alkotóelemeinek szoros és laza illeszkedései. Az Inventor lehetővé teszi a mozgás tartományának gyors kiértékelését azzal, hogy automatikusan alkalmazza a szerszámház-összeállításra érvényes kinematikai kényszereket és előre meghatározott helyzetábrázolásokat. A mag és a formaüreg robusztus létrehozása Az Inventor 2011 olyan szerszámház-specifikus funkciókat is tartalmaz, amelyek környezetérzékeny hibaellenőrzéssel és -javítással teszik robusztusabbá a mag/formaüreg egységek létrehozásának műveleteit. A mag/formaüreg egységek automatikus létrehozására az alkatrészek szélesebb körében nyílik lehetőség, legyen szó akár az Inventor szoftver által natívan használt, akár importált fájlokról. Továbbfejlesztett keresés a szerszámházak és az alkotóelemek elemtárában Az Inventor 2011 továbbfejlesztette a szerszámházak és az alkotóelemek elemtárát, hogy könnyebb legyen megtalálni az éppen keresett alkatrészt. A tartalom alcsoportonként is szűrhető, és ennek eredményeként sokkal gyorsabban lehet megtalálni az alkatrészeket, mint korábban. 13

14 A Moldflow-eredmények átfedésvizsgálata Az Inventor 2011 lehetővé teszi a Moldflow-elemzések eredményeire vetített légelzárók és hegesztések grafikus megjelenítését. A légelzárók és hegesztések jelzőinek a szimulációs eredményekkel közvetlen kapcsolatban történő megtekintése segíti a felhasználókat abban, hogy jobban megértsék a tervezési döntések hatásait, és világosabban jelzi a szerszámházzal kapcsolatban felmerült problémák alapvető okait. Legyen mindig naprakész Az Autodesk további segítséget nyújt Önnek. Vegye igénybe műszaki szakértelmünket, éljen az Autodesk által kínált képzések és támogatási formák lehetőségeivel, legyen mindig naprakész a legújabban forgalomba hozott termékekkel kapcsolatban, és ossza meg velünk észrevételeit. Az Autodesk nemcsak abban szeretne Önnek segíteni, hogy eredményesebben használja az Autodesk Inventor szoftvert, hanem arról is gondoskodni kíván, hogy az Autodesk Inventor szintén eredményesen működjön az Ön kezei alatt. Autodesk tananyagok és oktatás Az Autodesk az Ön igényeihez illeszkedő oktatási megoldásokat kínál, az oktató által tartott vagy önálló ütemben végezhető tanfolyamoktól az online képzési és oktatási forrásokig. Szakértői útmutatást kaphat az Autodesk hivatalos oktatóközpontjaiban (ATC ), online vagy a helyi könyvesboltban elérheti az oktatási eszközöket, és tapasztalatát Autodesk tanúsítványokkal érvényesítheti. További információt a weboldalon talál. Visszajelzés Az Autodesk Inventor felhasználói több különböző formában is eljuttathatják észrevételeiket az Autodesk Inventor fejlesztői csapatához. Például: Tippeket adhat és csatlakozhat hírcsoportokhoz a weboldalon. A Manufacturing Community Portal segít naprakészen követni az iparág történéseit, kapcsolatot fenntartani az iparágban dolgozó kollégákkal, és számos online erőforrást kínál: mfgcommunity.autodesk.com. Beszéljen hivatalos Autodesk forgalmazójával és terméktámogatási részlegének munkatársaival. Véleménye döntő fontosságú vállalatunk sikere szempontjából, ezért kíváncsian várjuk javaslatait. Összegzés Köszönjük, hogy továbbra is az AutoCAD Inventor szoftvercsaládot választja, és reméljük, érzi: a termék az Ön igényei szerint fejlődik. Az Autodesk Inventor 2011 szoftvert azért bővítettük ki új és továbbfejlesztett funkciókkal, hogy Ön hatékonyabban dolgozhasson, vállalata versenyképesebb legyen, összességében pedig valódi értéket bocsássunk a rendelkezésére. Szoftverkövetés Az Autodesk Szoftverkövetéssel azonnal hozzájuthat a szoftverfrissítésekhez, valamint hozzáférhet a csak szoftverkövetéssel rendelkező ügyfelek számára elérhető szolgáltatásokhoz és támogatáshoz, amelyekkel a lehető legtöbbet hozhatja ki Autodesk szoftveréből. További információt a weboldalon talál. Termékfrissítések Amennyiben olyan problémába ütközik az Autodesk Inventor 2011 használata során, amelyet valamelyik javítócsomag vagy gyorsjavítás már megoldott, a problémának az Autodesk részére történő továbbításakor párbeszédpanel jelenik meg, amellyel az új javítócsomag vagy gyorsjavítás azonnal telepíthető. 14

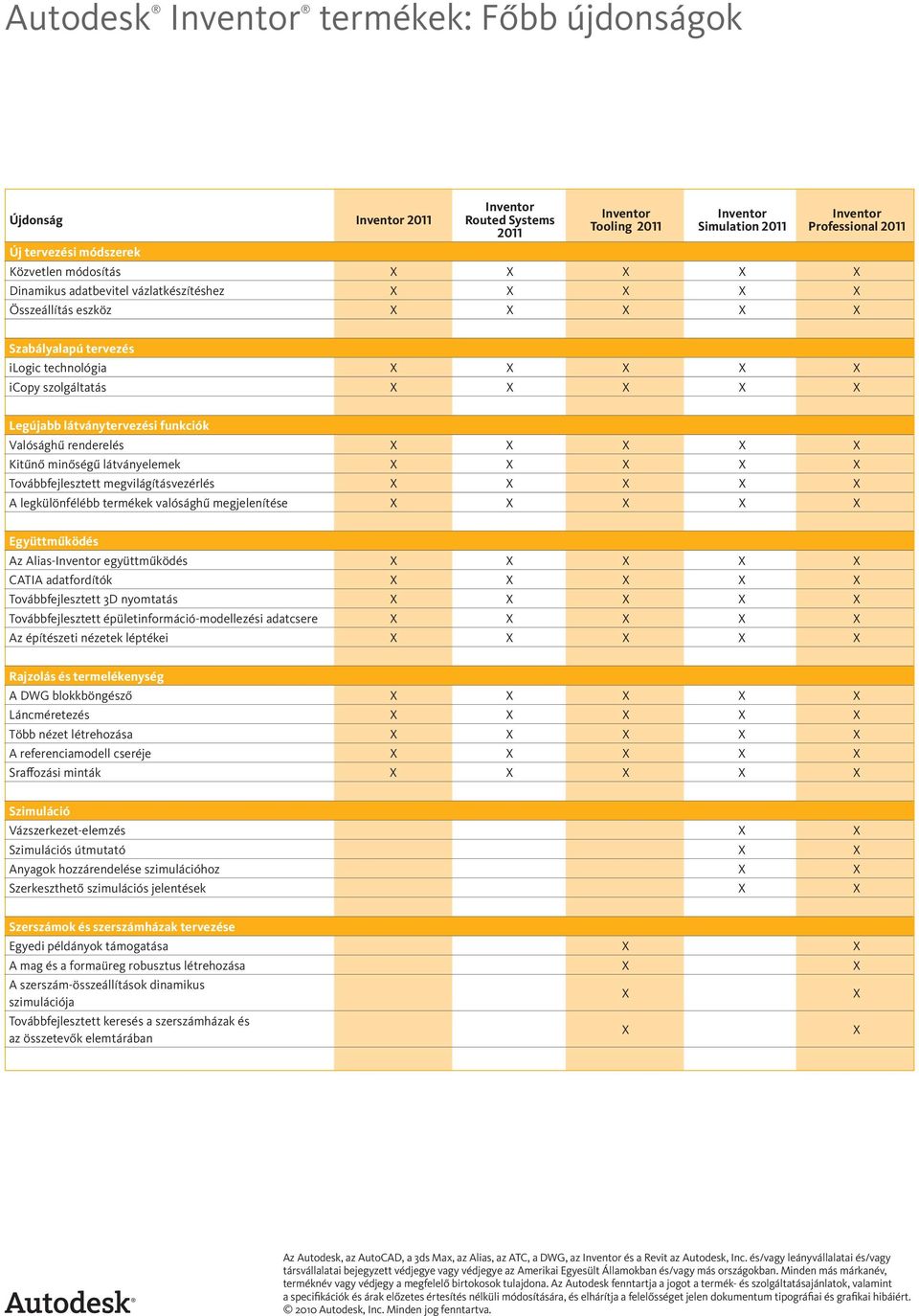

15 Autodesk Inventor termékek: Főbb újdonságok Újdonság Inventor 2011 Inventor Routed Systems 2011 Inventor Tooling 2011 Inventor Simulation 2011 Inventor Professional 2011 Új tervezési módszerek Közvetlen módosítás X X X X X Dinamikus adatbevitel vázlatkészítéshez X X X X X Összeállítás eszköz X X X X X Szabályalapú tervezés ilogic technológia X X X X X icopy szolgáltatás X X X X X Legújabb látványtervezési funkciók Valósághű renderelés X X X X X Kitűnő minőségű látványelemek X X X X X Továbbfejlesztett megvilágításvezérlés X X X X X A legkülönfélébb termékek valósághű megjelenítése X X X X X Együttműködés Az Alias-Inventor együttműködés X X X X X CATIA adatfordítók X X X X X Továbbfejlesztett 3D nyomtatás X X X X X Továbbfejlesztett épületinformáció-modellezési adatcsere X X X X X Az építészeti nézetek léptékei X X X X X Rajzolás és termelékenység A DWG blokkböngésző X X X X X Láncméretezés X X X X X Több nézet létrehozása X X X X X A referenciamodell cseréje X X X X X Sraffozási minták X X X X X Szimuláció Vázszerkezet-elemzés X X Szimulációs útmutató X X Anyagok hozzárendelése szimulációhoz X X Szerkeszthető szimulációs jelentések X X Szerszámok és szerszámházak tervezése Egyedi példányok támogatása X X A mag és a formaüreg robusztus létrehozása X X A szerszám-összeállítások dinamikus szimulációja X X Továbbfejlesztett keresés a szerszámházak és az összetevők elemtárában X X Az Autodesk, az AutoCAD, a 3ds Max, az Alias, az ATC, a DWG, az Inventor és a Revit az Autodesk, Inc. és/vagy leányvállalatai és/vagy társvállalatai bejegyzett védjegye vagy védjegye az Amerikai Egyesült Államokban és/vagy más országokban. Minden más márkanév, terméknév vagy védjegy a megfelelő birtokosok tulajdona. Az Autodesk fenntartja a jogot a termék- és szolgáltatásajánlatok, valamint a specifikációk és árak előzetes értesítés nélküli módosítására, és elhárítja a felelősséget jelen dokumentum tipográfiai és grafikai hibáiért Autodesk, Inc. Minden jog fenntartva.
