Útmutató a díjtermékkatalógus, a díjtermékleképezés és a kártyaműveletek értelmezéséhez (Állapot 1.0) Kiadta: GKM Infrastruktúra Szakállamtitkárság

Átírás

1 A magyarországi közforgalmú személyszállításban díjhordozóként alkalmazásra kerülő chipkártyás rendszerek alapkövetelményei (ELEKTRA Hungaria Verzió 2.2) Útmutató a díjtermékkatalógus, a díjtermékleképezés és a kártyaműveletek értelmezéséhez (Állapot 1.0) Kiadta: GKM Infrastruktúra Szakállamtitkárság szeptember 1.

2 Tartalom 1. Díjtermékkatalógus összeállítása A díjtermékek érvényességi jellemzőinek leképezése A díjtermékek területi érvényességének azonosítása A díjtermékek időbeli érvényességének azonosítása A díjtermékkatalógus és kedvezménytár feltöltése Menetdíjmegállapítás kártyakörnyezetben A Díjtermékkatalógus és kedvezménytár karbantartása Példák egyes sajátos díjtermékek és kedvezményező akciók leképezésére Szociálpolitikai alapú kedvezmények alkalmazása a díjtermékekben A jogosultan ingyenesen utazók megoldása kártyakörnyezetben Nyugdíjasok kedvezményezése utazásszámlálással Dolgozói igazolvány kialakítása Egyes eseményekhez kapcsolódó kedvezményezett menettérti jegyek Közlekedési díjtárca kialakítása Kívülről jött kedvezményre jogosult utasok jegykiszolgálása Csoportos utazás lehetősége egy kártyával Jegykiegészítők, kiegészítő jegyek és pótdíjazású jegyek alkalmazása Törzsutas utazási pontgyűjtés Kollektív bérletfeltöltés Város-, turisztikai kártya utazási alkalmazása Megváltott kedvezményű előnykártya alkalmazása Automatikus díjszámla feltöltés MELLÉKLETEK 1. Bevezető a díjtermék termék tartalmakhoz Alap-adattípusok, formátumok és azonosítók Áttekintés Részletes ismertetés ASCII kódolású szöveg (ASCII text) Alapdíjtermék-hely azonosító (Base Ticket ID) Bináris érték (BINnary digit) Számláló (CouNTer) Kártyatípus azonosító (CaRD Type ID) Dátum (DATE) Születési Dátum (DATE of Birth) Időbélyeg (Date and Time Stamp) Folytató díjtermék-hely azonosító (Follower Ticket ID) Hexadecimális szám (HEXadecimal number) Termékdíj pénznem (Payment CURrency) Díjfeltöltési fizetés módja (Payment Method Type) Díjtermék-típus azonosító (PRoduct Type ID) Szolgáltató azonosító (Service Provider ID) Rövidített szolgáltató azonosító (Service Provider ID - SHort) Terminál azonosító (Terminal ID) Rövidített Terminál azonosító (Terminál ID - SHort) Tömegközlekedési szolgáltatás összevont azonosítója (Service Line ID) Utazási viszonylat/érvényességi terület azonosító (TRavel Link/Area ID) Díjtermék kiegészítő információk (Ticket Supplementary INFormation) Kezelőkészülék azonosító (Validator Device ID)

3 Kezelőhely azonosító (Validation LOCation ID) Rövidített kezelőhely azonosító (Validation LOCation ID SHort) Kezelés jelző kód (Validation State ID) Heti idő (Weekly TIME) Éves idő (Yearly TIME) Éves óraidő (Yearly Hour TIME) Kártyaformátumok és adatmezők PSC kártya Áttekintés Részletes ismertetés DSC kártya Áttekintés Részletes ismertetés Kártyaműveleti eljárások magyarázata Díjterméktípus-csoportok értelmezése PSC Kártyaműveleti eljárások magyarázata Kártyakiadás Kártyafeltöltés és -kezelés DSC Kártyaműveleti eljárások magyarázata Kártyakiadás Kártyafeltöltés és -kezelés Útmutató a kártyakezelés eredménye jelöléséhez Útmutató az ELEKTRA Hungaria kártyaműveleti adatok kezeléséhez A tranzakciók típusai, azonosítása A tranzakciós adatok gyűjtési és feldolgozási feladatai

4 1. Díjtermékkatalógus összeállítása A tömegközlekedési szolgáltatásokat a különböző szolgáltatók meghatározott szolgáltatási területen hozzák létre, amelyen belül az utas szándékának megfelelő utazás (A-ból B-be) a díjszabás szerinti szükséges jeggyel, bérlettel, vagy más néven díjtermékkel vehető igénybe. A hatóságok felelősségi körébe tartozó díjszabás általában területi (települési, szövetségi terület stb.) és/vagy vonali, viszonylati (km-övezeti alapú), érvényességű díjtermékeket tartalmaz, amelyek meghatározott időbeli érvényességgel is rendelkeznek. Egyes díjtermékeknek létezik kedvezményes fajtája is, amelyek bizonyos kedvezményjogosultsággal rendelkező csoportok által vehetők igénybe. Magyarországon a közforgalmú közlekedés szabályozásához is igazodóan a helyi és környéki (szövetségi) közlekedésben, valamint a helyközi vasúti és autóbusz-közlekedésben a jelenlegi és jövőbeli díjterméktípusok leképezésére max. 255 típusazonosító (8 bit) áll rendelkezésre. Az ELEKTRA Hungaria rendszerben az egységesség és átjárhatóság gyakorlati megvalósítása érdekében a különböző díjterméktípusok katalógusba foglalandók, amely nyílt és a helyi igényeknek megfelelően, meghatározott befogadási szabályoknak megfelelően bővíthető. A díjtermékkatalógus (ld. a számítógépes adatbázisként megvalósításra került elvi 1. táblázatot) az ELEKTRA központi funkciót ellátó intézmény (Központ) számára megteremti a különböző területeken, illetve szolgáltatóknál használatos valamennyi hazai díjtermék díjainak katalógusba vételét, amely közül a helyi és szövetségi díjtermékek a , vasúti díjtermékek a , az autóbusz-közlekedésben a közötti azonosító tartományban helyezkedhetnek el (ld. 1. táblázat). Az ún. alapdíjterméktípusok figyelembevételével képezhetők a különböző kedvezményes díjtermékek, amelyek a kártyára való feltöltésnél, az utas jogosultsági adottságai és az alkalmazható kedvezményfajta alapján kerülnek rögzítésre. 2. A díjtermékek érvényességi jellemzőinek leképezése Az ELEKTRA Hungaria rendszerben az ország területén működő valamennyi szolgáltató viteldíjtípusa (díjterméke) leképezhető, amelyek a következő főbb csoportokba sorolhatók: A. vonal-, átszálló v. többeshasználatú jegyek, ill. díjtárca B. napi és időszaki jegyek (ill. 24, 72, 168 órás jegyek) C. bérletek és havi jegyek (hálózati vagy vonali érvényességgel) D. egyedi viszonylati jegyek (HÉV, MÁV, Volán viszonylati- és kiegészítő jegyek). Az egyes díjterméktípusok leképezéséhez a legfontosabb jellemzők, ill. azonosítók a területi érvényességi ill. utazási viszonylatok leképezésére szolgáló azonosítók, az időbeli érvényesség leképezésére szolgáló azonosítók a kedvezményezéshez a kedvezményjogosultsági típusok és a kedvezményfajták azonosítására szolgáló kódok. Ezek az azonosítók mind a díjtermékek kártyára való feltöltésénél, mind a kezelésénél fontosak és alkalmazásra kerülnek. 4

5 Díjtermékkatalógus Szolgáltató/ Szolgáltatás jelleg Díjösszeg (HUF) / Díjtábla hivatkozás 5) Helyi díjtermékek Vasúti díjtermékek Autóbusz díjtermékek területi Szolgáltatói név/ Település Díjterméktípus kód 1) (8 bit) azonosító Terület leírás jellege 6) Díjtermékcsoport kód 2) A1 A1 (9/16 bit) Kedv.jogosults.tip.kód (7 bit) 3) HK01 VK01 AK01 Árkieg.fajta hivatkozás (5 bit) 7) Változás hivatkozási kód 4) 001 BKV szolgáltatói azonosító 001/ABC VD02 VD MÁV szolgáltatói azonosító 002/XYZ VD01 VD Volánbusz szolgáltatói azonosító AD01 AD Alba Volán szolgáltatói azonosító AD01 AD Borsod Volán szolgáltatói kódja AD02 AD BP helyi díjszabású településkód 1 HD01 HD Pécs helyi díjszabású településkód Komló helyi díjszabású településkód Lenti helyi díjszabású településkód 3?? 799 N Helyi díjszabású településkód 800 BKSz együttes területi kód 801 BKSz övezet BKSz övezet XYZ övezet 1000 Ország teljes területi kódja 1001 Különleges területek 1 kódja 1002 Különleges területek 2 kódja 2000 Különleges területek N kódja Megyjegyzések: 1) A "Díjterméktípus kód" a jegy- és bérlet típusát jelöli, amellyel az utasok, pénztárosok is találkoznak, és amelyeket a jogszabályok megállapítottak. 2) A "Díjtermékcsoport kód" arra a díjtermékcsoportra utal, amelynek termékei hasonló jellegűek és azonos műveleti folyamatot igényelnek. 3) A "Kedvezményjogosultsági típus kód" azt adja meg, hogy adott díjterméktípushoz, milyen az "Árkiegészítés fajtához" társuló kedvezményes jegy vehető igénybe az Árkiegészítéstár alapján. 4) A "Változás hivatkozási kód" (pl. 001/ABC)az adott szolgáltatótól származó szabványosított "Viteldíjváltozásjelentés"-re vonatkozik, amely a háttérben, pótlapon, a változás tartalmára, időpontjára, felelős személyére, elérhetőségére stb. vonatkozó adatok találhatók. 5) A Díjtábla hivatkozások (pl. VD01, VD02, AD01) a helyközi viszonylati díjtermékek esetében a hosszövezeti díjtáblára való hivatkozást jelentik, amelyeknek alapján a vasúti (pl. VD01), vagy autóbusz (pl. AD01) díjtáblák elérhetővé válnak, amelyek tartalmazzák a teljesárú és kedvezményes menetjegyek, bérletek, stb. hosszövezet szerinti díjait, valamint a kiegészítő jegyek díjait is a helyi közlekedésben alkalmazott hivatkozás (pl. H01) arra utal, hogy adott területen az előre váltott, ill. járművön váltott díjak eltérőek, vagy a különböző szolgáltatók eltérő viteldíjakat alkalmaznak, amelyek egy mögöttes pótlapon jelennek meg. 6) A "Település jellege" kód jelentése 1 = BP, 2 = megyei jogú város, 3 = egyéb település, amelynek alapján kerül meghatározásra a helyi közlekedésben a bérletkedvezmény összege a Kedvezménytábla szerint. 7) "Árkiegészítésfajta" jogszabálybéli hivatkozási kódja, amelyhez kapcsolódik a díjtermék kedvezményes ára. 8) A Díjtermékkatalógusba való új "díjterméktípus" felvétele a szolgáltató kérelmezése és leírása alapján, annak az ELEKTRA rendszerrel való kompatibilitás vizsgálata, továbbá a díjtermék elfogadás üzleti feltételeinek tisztázása után 1. táblázat: A Díjtermékkatalógus elvi szerkezeti kialakítása 5

6 2.1 A díjtermékek területi érvényességének azonosítása A díjtermékek területi, ill. viszonylati érvényességűek lehetnek, ami a termék jellegének megfelelően különböző lehet. A díjtermékek területi érvényességének meghatározásával kapcsolatban a következő területi azonosítók alkalmazására van szükség, ill. lehetőség (ld. 2. táblázat): szolgáltatói azonosító ill. szolgáltatói terület kódja, ill. szolgáltatói részterület (pl. település) kódja utazási viszonylat (A helyről B helyre menő szolgáltatásrész) kódja, ill. díjtermék érvényességi/elfogadási területének/viszonylatának kódja A megfelelő azonosítókra a díjtermékek árusításánál, a kártyafeltöltő készülékekben a menetrendben és a díjtáblában is szükség van, továbbá a kártyákon a díjtermékhelyre feltöltött valamely díjtermék területi/viszonylati érvényességének jelölésére, valamint a kezelő-készülékekben a díjtermékek elfogadási listája részeként. A területi érvényesség azonosítási lehetőségeit a 2. táblázat foglalja össze. Szolgáltatói kód/területi kód Díjtermék területi érvényességi/elfogadási kód Azonosító Azonosító Helykód (9/16 bit) Díjtáblában (32 bit) Feltöltő és kezelőkészülékben (16 bit) 001 BKV szolgáltatói azonosító 001 BKV szolgáltatói területi kódja MÁV szolgáltatói azonosító 002 MÁV szolgáltatói területi kódja Volánbusz szolgáltatói azonosító 003 Volánbusz szolgáltatói területi kódja Alba Volán szolgáltatói azonosító 004 Alba Volán területi kódja Borsod Volán szolgáltatói kódja 005 Borsod Volán területi kódja Több szolgáltató közös területi kódja Több szolgáltató közös területi kódja BP környéke egyéb övezetek 598 BP környéke helyi települések övezete? BP környéke övezet? 600 BP helyi díjszabású településkód 600 BP határán belüli szolgáltatási terület Pécs helyi díjszabású településkód 601 Pécs határán belüli szolgáltatási terület Komló helyi díjszabású településkód 602 Komló határán belüli szolgáltatási terület Lenti helyi díjszabású településkód 747 Lenti határán belüli szolgáltatási terület ?????? 799 N Helyi díjszabású településkód 799 N település határán belüli terület? 800 BKSz együttes területi kód 800 BKSz együttes területi kód BKSz övezet BKSz övezet 1? 802 BKSz övezet BKSz övezet 2? 999 XYZ övezet XYZ övezet? 1000 Ország teljes területi kódja 1000 Ország teljes szolgáltatói területe Különleges területek 1 kódja 1001 Regionális övezet 1? 1002 Különleges területek 2 kódja 1002 Regionális övezet 2? 2000 Különleges területek N kódja 2000 Regionális övezet N? 2001 Övezetközi utazási viszonylati kód Övezetközi utazási viszonylat kód N Megállóhelyközi utazási viszonylat mrd Megállóhelyközi utazási viszonylat N - 2. táblázat: A szolgáltatási területek, valamint övezetközi és megállóhelyközi utazási viszonylatok leképezési lehetősége az ELEKTRA Hungaria rendszerben 6

7 A táblázat két oldalán levő azonosítók azt kívánják bemutatni, hogy a területi azonosítók ( között) és az utazási viszonylati azonosítók (2001 felett) nincsenek átfedésben, vagyis ugyanazon a kártyahelyen felírhatunk területet és viszonylatot is az érvényesség megadására. Éppen ezért az ELEKTRA rendszerben egyébként a Magyarországon feltalálható megállóhelyek, települések és egyéb területi egységek kódjai (pl. övezetek, szövetségek), amelyek 16 biten ig terjedő sorszámokkal azonosíthatók, a kártyákon a rövid kódokkal szerepelnek. Ezen szempontok figyelembevételével a következő szolgáltató/szolgáltatói terület/elfogadási területazonosító tartományok kerültek célszerűen meghatározásra (ld. 2. táblázat): A szolgáltatók azonosítói egyúttal a szolgáltatási területük valamennyi szolgáltatásának azonosítását lehetővé teszi (pl. a BKSz területén üzemelő szolgáltatók esetében: BKV = 001, MÁV = 002, Volánbusz = 003) Azon települések, amelyek helyi tömegközlekedéssel rendelkeznek, a tartományt foglalják le, amely egyúttal használható a település határán belüli szolgáltatások helyazonosítására is (ezen túlmenően a szolgáltatók megkülönböztetett szolgáltatásainak jelölésére a szolgáltatói kódok ( ) is használhatók; de ebben a tartományban alakítható ki adott esetben közös elfogadású szolgáltatói kört jelölő kód is (pl. 511 jelentheti a 001 és 003 szolgáltatók együttes területét), amelyen belül pl. a díjtárcát időlegesen elfogadják), tekintettel arra, hogy nem várható országosan 511 szolgáltató. Budapest (BKV) a saját szolgáltatásainak területi leírására vonatkozó fővárosi 600-as kód mellett az tartományt használhatja, amelyen belül a későbbiekben kialakításra kerülhető belső övezetek is jelölhetők; a többi helyi közlekedéssel rendelkező település a es tartományban kerül azonosításra; A helyi közlekedéssel rendelkező települések (országosan a mintegy 3200 település közül mintegy 150 településben működik helyi közlekedés; ez a szám a BKSz területén XY; Budapest rövid kódja (600) mellett, a többi település rövid kódját a Függelék tartalmazza, max. 799-ig terjedően). A BKSz teljes területének jelzésére a 800-es kódot használhatják, a BKSz leendő övezeteinek leírására az tartomány szolgál, amelyek egyes részekben akár el is térhetnek a BKV területi beosztásától, amit az egyes megállóknak/településeknek több övezethez való hozzárendelhetősége tesz lehetővé. A teljes ország területi érvényességi jelölésére az 1000-es kód szolgál. Az ország többi részében szövetség- és övezetképzésre az es tartomány áll rendelkezésre, ebben a tartományban pl. a MÁV-nál alkalmazott országrészek szerinti vonalcsoport (rayon) is egyetlen azonosítóval megoldható. A 2000 alatti sorszámú övezetek közötti utazási viszonylatok leképezése során létrejövő viszonylatkódok tekintettel arra, hogy az egyes övezetekben/szövetségekben található szolgáltatási területrészek csak egymással kerülnek kapcsolatba a közötti tartományban elegendően azonosíthatók, ami megfelelő eljárás (algoritmus) alapján számítógéppel történik. 7

8 Az egyéb megálló-megálló/település-település/övezet-övezet közti viszonylatok leírására től kezdődően több mint 4 milliárdig (32 biten) állnak kódhelyek rendelkezésre. Már a 2000-ig történő területi azonosítók kiadása, ill. jóváhagyása is a későbbiekben központi feladatként tekintendő, akárcsak az utazási viszonylatok generálása. A bemutatott elvek alapján valamennyi meglevő és leendő területi és viszonylati díjtermék típusára vonatkozóan a területi érvényesség leképezése 32 bites azonosítóval megoldható. A vasút esetében a vonal/viszonylat- és vonatszám kódja (24 bit) a vonathoz rendelt jegyek esetében vonatnem (ICR, IC, IP, express, gyors, személy stb.) megállapítását is lehetővé teszi, ami adott esetben a Kiegészítő jegyek típusát is meghatározza (pl. ICR-, IC vagy IPpótjegy, helyjegy vonatkozásában). Kihagyni? Az X. ábrán az övezeteket képviselő csomópontok ( ) a valós hálózati kapcsolatokat egyszerűsítőleg képviselő és azokat összekötő eszmei szakaszok által alkotott eszmei hálózat mint technikai segédeszköze az övezetközi utazási viszonylatok leképezését és a díjmegállapítást szolgálja. Az eszmei hálózat elemei akár a belső városrész (A0) érintésével átmenő utazási viszonylatok és jegyek leképezését is lehetővé teszik, amennyiben ilyen helyközi közlekedési vonalak, ill. kapcsolatok létesülnek a jövőben (pl. az M5 észak-déli gyorsvasút esetében az F1 és S2 közti utazási viszonylat (F1-S2 által meghatározott utazási viszonylat kódja) magába foglalja az F1- P1-P2-A0-B3-S1-S2 övezeteket, amelyek minden pontján érvényes és elfogadják az F1-S2 kód által képviselt utazási viszonylatot). Az eszmei hálózat arra is lehetőséget ad, hogy a belvárost (A0) elkerülő jegyet is ki lehessen adni a fővároson való haladásnál (pl. az előző példában az P1-B1-A3-S1-S2 kapcsolat jelentené ezt a lehetőséget). Az esetek nagy részében az átmenő utazások tört utazásként átszállással, többrészes jeggyel (pl. vasútnál), vagy külön jeggyel (pl. vasúti és autóbuszjegy) valósulnak meg. A fizetendő díj az utazás során érintett övezetek mentén, azok száma alapján kerül meghatározásra, függetlenül attól, hogy az utasnak át kell-e szállnia, avagy sem. Ennek az elvnek a rá- elhordó és a tovább szállító eszközök igénybevételével létrejövő utazások esetében van jelentősége, ugyanis az övezeti rendszer az utasnak kíván kedvezni, aki nem bűnhődhet a hálózatszervezés körülményei miatt. Ez természetesen a mai elkülönült és a felszállási díjat kétszer megfizettető szolgáltatási gyakorlathoz képest bevételkiesést eredményezhet. Lesznek esetek, amikor ez az elv technikai képességbeli okokból nehezen valósulhat meg, így pl. a Budapesten átmenő utazások esetében az autóbuszok fedélzeti jegy kiadásában útvonalkeresést igénylő, összetettebb jegyek kiadása/feltöltése gondot jelent, bár a kártyaképességek ezt is lehetővé teszik. Egy további lényeges szempontra célszerű felhívni a figyelmet, hogy a mindenkinek minden felszálláskor kötelező jegykezelés követelménye a többrészes jegyek esetében is betartandó. 8

9 2.2 A díjtermékek időbeli érvényességének azonosítása A díjtermékek időbeli érvényessége a termékek jellegének megfelelően vonatkozhat egy hosszabb időszaka (pl. éves, havi bérletek), néhány napra (pl. 1,3,7 napi jegyek), az adott napra (pl. viszonylati jegyek), vagy egy rövidebb időszakra (pl. 60 percre átszállójegyeknél). A 4 fő díjtermékcsoport-típus termékeinek díjtermékhelyeken belüli elhelyezését és a felhasznált adatmezők, valamint visszaírt adatok körét a DSC és PSC kártyákra vonatkozóan a 3. táblázat szemlélteti. Ezekből az is kiderül, hogy a két kártyatípuson a különböző díjtermékek esetében a különböző dátum és időpont adatok a kártyákon különböző módon kerültek kialakításra, amelyek a feltöltésnél, kezelésnél a programok által kerülnek értelmezésre. Ezen helytakarékos körülményeket alakították azon törekvések is, hogy a díjtermékhelyek és egyéb adatcsoportok úgy kerüljenek elhelyezésre a kártyákon (a részletes bittérképen), hogy azok blokk határra essenek, a kezelési időkkel való takarékosság okán. A kártyákon a következő főbb, az érvényesség megállapításához szükséges dátum és időpont adatok szerepelnek (ld. 3. táblázatot is): DATE: dátum, a től eltelt napok számával megadva (14 bit) YHTIME: adott év kezdetétől órától eltelt órák száma (14 bit) WTIME: aktuális időpont(perc), adott hét kezdő napjának 00 óra 01 percétől számítva (14 bit) Az érvényesítési időpontok és érvényességi időszakok leképezése/értelmezése a kártyákon az egyes díjtermékeknél a következőképpen történhet: vonaljegy, viszonylati jegy esetén: a kezelés időpontja (WTIME; perc), a hét kezdő napjának 00 óra 01 percétől számítva, átszállásos utazási lánc időtartam-korláttal való alkalmazása esetén: a korábbi kezelés időpontja, mindaddig változatlan marad a kártyán, míg az eltelt idő kevesebb, mint a láncra vonatkozóan meghatározott időtartam (pl. 60 perc), amelyen belül pl. engedményezett díjú átszállás, újbóli felszállás lehetséges, időszaki jegyek esetén: az első kezelés órája, az év első órájától számítva (YHTIME), amely az érvényességi időszak végéig változatlan marad; az érvényesség időtartama órákban számítandó; a napi jegyek esetében az érvényesség napokban a dátum (DATE) alapján hasonló módon értelmezendő, bérletek esetében az érvényesség kezdő és lejárati dátuma től számítva napokban kerül megadásra (DATE); hóközi rátöltésnél az érvényesség dátuma meghosszabbítható, egyedi viszonylati jegyek érvényességének kezdő dátuma (DATE) szintén megadható a helyfoglalással járó dedikált vonatoknál/járatoknál, míg az indulási időpont a vonat- /járatszámból adódik; a lejárat dátuma hasonló módon adható meg, bár az a díjtermék kódjából, az üzletszabályzat alapján is kikövetkeztethető. 9

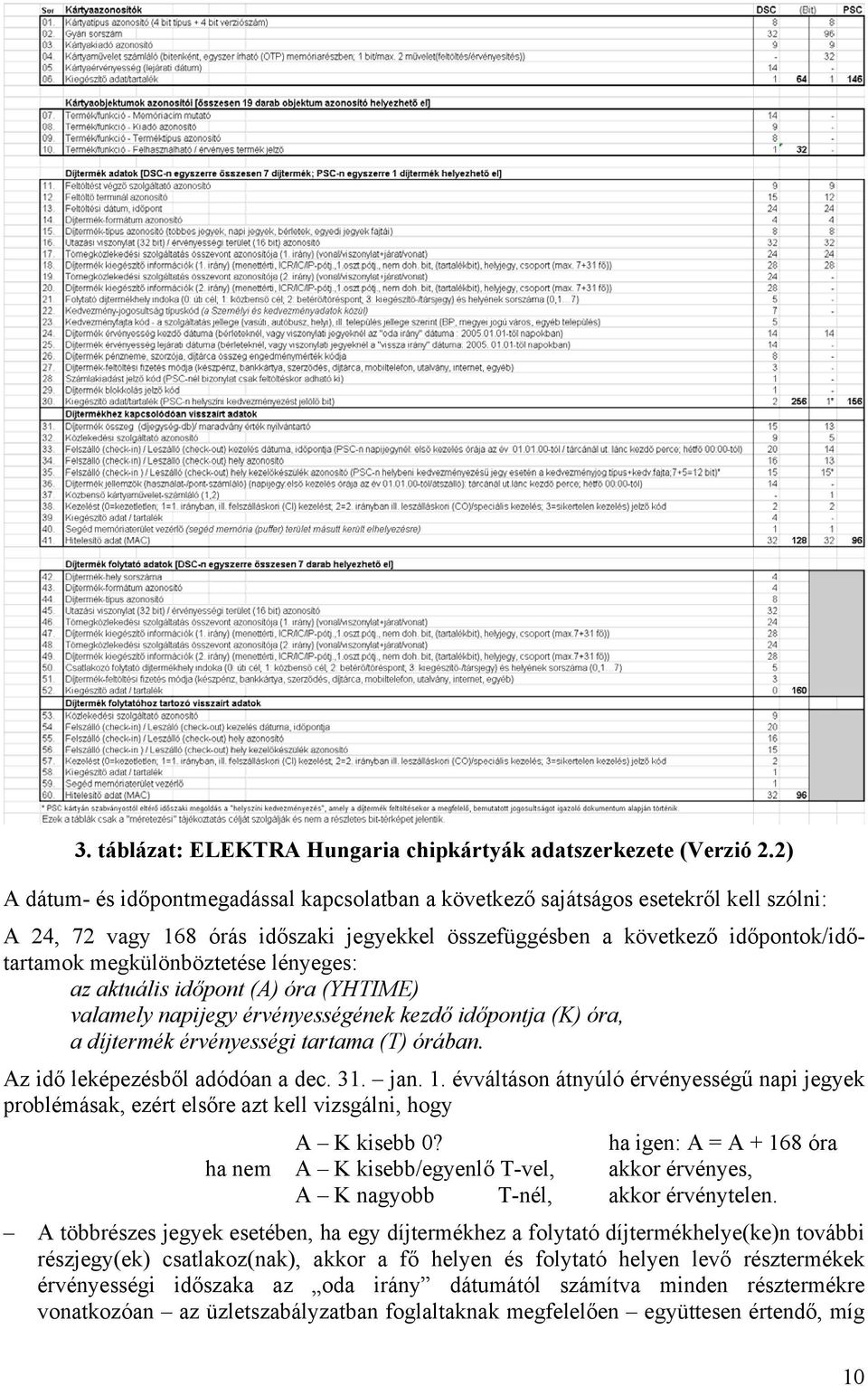

10 3. táblázat: ELEKTRA Hungaria chipkártyák adatszerkezete (Verzió 2.2) A dátum- és időpontmegadással kapcsolatban a következő sajátságos esetekről kell szólni: A 24, 72 vagy 168 órás időszaki jegyekkel összefüggésben a következő időpontok/időtartamok megkülönböztetése lényeges: az aktuális időpont (A) óra (YHTIME) valamely napijegy érvényességének kezdő időpontja (K) óra, a díjtermék érvényességi tartama (T) órában. Az idő leképezésből adódóan a dec. 31. jan. 1. évváltáson átnyúló érvényességű napi jegyek problémásak, ezért elsőre azt kell vizsgálni, hogy A K kisebb 0? ha igen: A = A óra ha nem A K kisebb/egyenlő T-vel, akkor érvényes, A K nagyobb T-nél, akkor érvénytelen. A többrészes jegyek esetében, ha egy díjtermékhez a folytató díjtermékhelye(ke)n további részjegy(ek) csatlakoz(nak), akkor a fő helyen és folytató helyen levő résztermékek érvényességi időszaka az oda irány dátumától számítva minden résztermékre vonatkozóan az üzletszabályzatban foglaltaknak megfelelően együttesen értendő, míg 10

11 az esetleges menettérti jegyrészekre vonatkozó érvényességi időszak a vissza irány dátumától számítódik; a díjtermék kezdő és lejárati dátuma által kijelölt időszakon belül, az egyes részjegyekhez kapcsolódóan vonathoz (ezáltal indulási időponthoz is) kötött, helyfoglalással járó (pl. IC) jegyrészek is lehetnek; amennyiben az oda-, vagy visszaúti utazások a dátumnapon nem fejeződnek be, akkor a fennmaradó részuta(ka)t a folytató napi dátummal, külön díjtermékként kell felírni a kártyára. Abban az esetben, ha valamely alap díjtermékhez a díjtermék kiegészítőt (pl. ICpótjegy, helyjegy, 1. oszt. különbözeti) utólag váltja meg az utas, akkor a díjtermék feltöltési dátuma az utólagos feltöltés dátumával, időpontjával lesz azonos (erről a módosító feltöltésről megfelelő tranzakció-üzenet kerül az adatkezelő központba). 3. A díjtermékkatalógus és kedvezménytár feltöltése Díjtermékkatalógus kialakítása A díjtermékkatalógus szerkezetének (ld. 1. táblázat) megfelelően a különböző közforgalmú közlekedési szolgáltatások jellegének megfelelően tagolva kerül feltöltésre. Ennek megfelelően a különböző díjterméktípusok a következő kódtartományokban kerülnek besorolásra: helyi és szövetségi (+komp-) díjterméktípusok (ld. 4. táblázat) vasúti díjterméktípusok (ld. 5. táblázat) autóbuszos díjterméktípusok (ld. 6. táblázat) A díjterméktípusok az egységesítési törekvéseknek megfelelően kerültek csoportosításra, és ebből adódóan az elnevezések helyenként módosításra. Mint a táblákból látható, a díjterméktípusok között csak az alaptípusok szerepelnek, a kedvezményes díjtermékek külön nem, tekintettel arra, hogy azok csak árban térnek el, amit a kedvezményjogosultsági csoporttípus és az alkalmazható kedvezményfajta befolyásol, és ami a díjtermékfeltöltésnél jelentkező szempont. 11

12 ELEKTRA Helyi és szövetségi (alap-) díjterméktípusok ( közti tartomány) Kód Díjterméktípus leírás Díjterméktípus Szolgáltatói/ Kedvezm. Kedvezm. Járat-/ Kiegészítők csoportkód területi kód jog.típus fajta vonatszám Helyi egyedi és gyűjtő jegyek Egyéb kódok 01, ,2., 10 ICR,IC...H.jegy 001 Díjtárca (vonal-, szakasz-, átszálló- és viszonylati jegyek számára) A1 002 Vonaljegyek (db-szám függően) A1 003 Átszállójegyek (db-szám függően) A utazásra szóló gyűjtőjegy A utazásra szóló gyűjtőjegy A1 006 Metró szakaszjegyek (db-szám függően) A1 007 Metró átszállójegyek (db-szám függően) A1 008 Metró szakasz-átszálló (db-szám függően) A1 Összvonalas helyi bérletek 011 Havi összvonalas helyi bérlet C napos összvonalas helyi bérlet (30 nap db-szám függően) C1 013 Félhavi összvonalas helyi bérlet C napos összvonalas helyi bérlet C1 015 Negyedéves összvonalas helyi bérlet C1 016 Féléves összvonalas helyi bérlet C1 017 Éves összvonalas helyi bérlet C1 018 Előreváltott éves összvonalas helyi bérlet C1 019 Havi összvonalas helyi bérlet (megszemélyesítés nélkül, felmutatóra) C1 020 Éves összvonalas helyi bérlet (megszemélyesítés nélkül, felmutatóra) C1 Változat 1 Ágazati hálózati helyi bérletek 031 Autóbusz havi bérlet C1 032 Villamos havi bérlet C1 033 Autóbusz havi bérlet (megszemélyesítés nélkül, felmutatóra) C1 034 Villamos havi bérlet (megszemélyesítés nélkül, felmutatóra) C1 035 Egyvonalas helyi havi bérlet C2 036 Egyvonalas helyi félhavi bérlet C2 037 Egyvonalas negyedéves bérlet C2 Környéki bérletek 041 Környéki helyi havi bérlet C1 042 Környéki területi havi bérlet C1 043 Környéki kombinált havi bérlet C2 044 Környéki egyvonalas havi bérlet C3 Hév jegyek és bérletek 051 HÉV viszonylati jegy D1 052 HÉV kiegészítő viszonylati jegy D3 053 HÉV havi viszonylati bérlet C2 054 HÉV havi "kombinált" bérlet (belső+külső viszonylati) C3 055 HÉV pótdíjazású viszonylati jegy D1/D3 Napi és időszaki jegyek napi összvonalas helyi jegy B napi összvonalas helyi jegy B napi összvonalas helyi jegy B napi összvonalas jegyek B napi túristajegy B1 066 Hétvégi családi jegy B2 067 Hétvégi családi kedvezményre jogosító jegy B órás jegy B órás jegy B órás jegy B órás jegy B és 13 óra közötti engedményes bevásárlójegy B1 Komp- és egyéb jegyek 081 Kompjegy A1 082 Komp havi bérlet C2 083 Kishajójegy A1 084 Siklójegy A1 085 Libegő jegy A1 086 Poggyász jegy A1 087 Kutyajegy A1 088 Kerékpárjegy A1 089 Város-/turistakártya (48 órás) C1 090 Város-/turistakártya (72 órás) C1 091 Pótdíjazású jegy A1/D1/D3 092 Kompon személygépkocsi jegy D1 099 Helyi közlekedési társasági dolgozói (családtagi) kártya C1 100 Ingyenes utazásra jogosító kártya!! C1 Szövetségi jegyek és bérletek 101 Szövetségi övezetközi viszonylati jegy A3 110 Szövetségi havi egyesített (BEB) bérlet C1 111 Szövetségi 30 napos egyesített (BEB) bérlet C1 112 Szövetségi 14 napos egyesített (BEB) bérlet C1 113 Szövetségi éves egyesített (BEB) bérlet C1 114 Szövetségi havi övezetközi viszonylati bérlet C4 119 Megjegyzések: A díjtermékek típusai, amelyek "általánosított megnevezésekkel" szereplenek, az igények szerint bővülhetnek, a szolgáltatók megtarthatják saját elnevezéseiket, de minden terméküket be kell sorolni a katalógus kódjai szerint. A dőlt betűvel jelzett díjtermékek ma még nem léteznek, de lehetségesek. A kedvezményes havijegyek/bérletek a táblázatban megadott "Egyéb kódok" figyelembevételével kerülnek felírásra. 4. táblázat: Helyi és szövetségi díjtermékek katalógusa 12

13 ELEKTRA Vasúti (alap-) díjterméktípusok ( közti tartomány) Változat 1 Kód Díjterméktípus leírás Díjterméktípus Szolgáltatói/ Kedvezm. Kedvezm. Vonatszám Kiegészítők csoportkód területi kód jog.típus fajta Vasúti menetjegyek Egyéb kódok 002=MAV 01, ,2.,3.,4 ICR,IC...H.jegy 120 (fenntartott) 121 Vasúti viszonylati menetjegy D1/D2 122 Vasúti viszonylati kiegészítő menetjegy (BEB-tel/havi jeggyel, D2/D Vasúti törzsutas viszonylati menetjegy D1/D2 002 Vasúti viszonylati havijegyek 131 Vasúti viszonylati havi jegy C2 132 Vasúti viszonylati félhavi jegy C2 133 Vasúti és BEB kombinált havijegy/bérlet C3 Vasúti bérletjegyek 141 Vasúti összvonalas havi bérletjegy (felmutatóra szóló) C1 142 Vasúti összvonalas havi bérletjegy (névre szóló) C1 143 Vasút összvonalas éves bérletjegy (felmutatóra szóló) C1 144 Vasúti összvonalas éves bérletjegy (névre szóló) C1 145 Vasúti vonalcsoportos havi bérletjegy (felmutatóra szóló) C1 146 Vasúti vonalcsoportos havi bérletjegy (névre szóló) C1 147 Vasúti vonalcsoportos éves bérletjegy (felmutatóra szóló) C1 148 Vasúti vonalcsoportos éves bérletjegy (névre szóló) C1 149 Vasúti 200 km-es vonalra havi bérletjegy (felmutatóra szóló) C2 150 Vasúti 200 km-es vonalra havi bérletjegy (névre szóló) C2 151 Vasúti 200 km-es vonalra éves bérletjegy (felmutatóra szóló) C2 152 Vasúti 200 km-es vonalra éves bérletjegy (névre szóló) C2 Vasúti túristajegyek 161 Vasúti összvonalas turista bérlet (7 napra) C1 162 Vasúti összvonalas turista bérlet (10 napra) C1 163 Balatoni napijegy C1 164 Balatonmix D3 Üzletpolitikai mérséklésű jegyek 171 Eseményhez kötődő mérsékelt árú menettérti jegy D1 172 Vasúti jegy 33%-os üzletpolitikai díjmérsékléssel D1 173 Vasúti jegy 20%-os üzletpolitikai díjmérsékléssel D1 Egyéb jegyek 181 Kerékpár viteli jegy D1 182 Élő állat viteli jegy D1 183 Kerékpár viteli havi jegy D1 184 Élő állat viteli havi jegy D1 185 Menetjegykiegészítők (menettérti, ICR/IC/IP,1.oszt.,h.jegy,csop.jegy) Pótdíjazású viszonylati jegy D1 199 Vasúti dolgozói (családtagi) kártya C1 Megjegyzések: A díjtermékek típusai, amelyek "általánosított megnevezésekkel" szereplenek, az igények szerint bővülhetnek, a szolgáltatók megtarthatják saját elnevezéseiket, de minden terméküket be kell sorolni a katalógus kódjai szerint. A dőlt betűvel jelzett díjtermékek ma még nem léteznek, de lehetségesek. A kedvezményes havijegyek/bérletek a táblázatban megadott "Egyéb kódok" figyelembevételével kerülnek felírásra. 5. táblázat: Vasúti díjtermékek katalógusa Egyes esetekben előfordulhat, hogy egy adott szolgáltatási területen, hálózatrészen, a valamennyi szolgáltatóra vonatkozó egységes díjszabás mellett szolgáltatónként eltérő díjalkalmazásra is sor kerül, legalábbis az azonos jellegű szolgáltatási körön (pl. vasúti, vagy autóbusz közlekedésen) belül. Ebben az esetben a teljesítő Szolgáltató kódja helyére az adott üzletpolitikai megfontolásokból engedményt adó szolgáltató azonosítója kerül beírásra a Visszaírt adatok közé. 13

14 ELEKTRA Autóbusz (alap-) díjterméktípusok ( közti tartomány) Kód Díjterméktípus leírás Díjterméktípus Szolgáltatói/ Kedvezm. Kedvezm. Járatszám Kiegészítők csoportkód területi kód jog.típus fajta Autóbusz menetjegyek Egyéb kódok 01, ,6.,7., (fenntartott) 201 Autóbusz viszonylati jegy D1 202 Autóbusz viszonylati kiegészítő jegy (BEB-tel/havi jeggyel érvényes) D3 203 Autóbusz viszonylati vonatpótló jegyek D1 204 Autóbusz viszonylati gyűjtőjegy (db-szám függően) A1 Autóbusz viszonylati havijegyek 211 Autóbusz viszonylati havi jegy C2 212 Autóbusz viszonylati félhavi jegy C havi viszonylati havijegy C2 214 Autóbusz és BEB kombinált havijegy/bérlet C3 Változat 1 Autóbusz bérletjegyek 221 Autóbusz országos összvonalas havi bérletjegy (felmutatóra szóló) C1 222 Autóbusz országos összvonalas éves bérletjegy (felmutatóra szóló) C1 223 Autóbusz vonalcsoportos havi bérletjegy (felmutatóra szóló) C1 224 Autóbusz vonalcsoportos éves bérletjegy (felmutatóra szóló) C1 225 Autóbusz megyei havi bérletjegy (felmutatóra szóló) C1 226 Autóbusz megyei éves bérletjegy (felmutatóra szóló) C1 227 Autóbusz viszonylati havi bérletjegy (felmutatóra szóló) C2 228 Autóbusz viszonylati éves bérletjegy (felmutatóra szóló) C2 Turista jegyek 231 Autóbusz szolgáltatói összvonalas turista bérlet (7 napra) C1 232 Autóbusz szolgáltatói összvonalas turista bérlet (10 napra) C1 233 Szövetségi napijegy B1 Üzletpolitikai mérséklésű jegyek 241 Eseményhez kötődő mérsékelt árú menettérti jegy D1 242 Autóbusz jegy 33%-os üzletpolitikai díjmérsékléssel D1 243 Autóbusz jegy 20%-os üzletpolitikai díjmérsékléssel D1 Egyéb jegyek 251 Útipoggyász szállítási jegy D1 252 Kutyaszállítási jegy D1 253 Pótdíjazású viszonylati jegy D1 255 Autóbusz dolgozói (családtagi) kártya C1 Megjegyzések: A díjtermékek típusai, amelyek "általánosított megnevezésekkel" szereplenek, az igények szerint bővülhetnek, a szolgáltatók megtarthatják saját elnevezéseiket, de minden terméküket be kell sorolni a katalógus kódjai szerint. A dőlt betűvel jelzett díjtermékek ma még nem léteznek, de lehetségesek. A kedvezményes havijegyek/bérletek a táblázatban megadott "Egyéb kódok" figyelembevételével kerülnek felírásra. Kedvezménytár kialakítása 6. táblázat: Autóbusz-díjtermékek katalógusa A kedvezménytípusok és kedvezményes díjak megkívánják egy Kedvezménytár meglétét (ld. 8. táblázat), amely a mindenkori hatósági döntés és jogszabályi közlés alapján összefoglalóan és kódolt formában tartalmazza a kedvezményjogosultsági csoport-típusokat, valamint a hozzájuk kapcsolódó kedvezményfajták megjelölését is, amihez igazodóan a díjtermék-katalógusban szereplő termékek különböző kedvezményes, mérsékelt áru jegyek díjai is megadhatóvá válnak. Ez a táblaszerkezet abban az esetben is alkalmazható, ha a szociálpolitikai kedvezmények regionális önkormányzati hatáskörbe kerülnek. A díjtermékek kártyára való feltöltésének szempontjai közül a díjtermék jellemzőkre vonatkozó 7. táblázatból látható, hogy melyek azok, amelyek a díjtermékek feltöltésénél, ill. azonosításánál fontosak; így a díjterméktípus kód (8 bit), a kedvezményjogosultsági típuskód (7 bit) és az árkiegészítés mértékéhez igazodó kedvezményfajta-kód (5 bit) együttesen teszi egyértelműen lehetővé a fix összegű árkiegészítéshez igazodóan is a kedvezményes jegyek esetében a kedvezményezés megoldását. 14

15 Díjtermék jellemzők Bit Azonosítók leírása Milyen (alap-) díjtermék? 8 Díjterméktípus (és szolgáltatás jelleg) kód (255 féle) Melyik utascsoportnak szól? 7 Kedvezményjogosultsági típus kód (128 féle) Milyen fajta kedvezménnyel? 5 Kapcsolódó árkiegészítésfajta kód (31 féle) (Melyik szolgáltató fogadja el?) 9 Díjterméket elfogadó szolgáltató kódja Mely területen/viszonylatban érvényes? 32 Területi/utazási viszonylati kód Melyik vonaton/járaton? 24 Vonal/viszonylat + járat/vonalkód Milyen kiegészítőkkel? 28 Szolgáltatáskiegészítők kódjai Mikor, meddig érvényes? 14 Kezdő/lejárati dátum; időtartam 7. táblázat: A díjtermékek díjszámítása, feltöltése, ellenőrzése és az árkiegészítés számítása szempontjából fontos jellemzők A 4., 5. és 6. táblázatból látható, hogy az országban a helyi és szövetségi közforgalmú közlekedésre, valamint a vasút- és autóbusz-közlekedésre vonatkozóan a jelenben milyen (alap-) díjtermékek figyelembevételére van szükség, ill. egyes esetekben lehetőség. Ezeken belül minden szolgáltató megtalálja a saját területén használt díjterméktípusokat, amelyekre vonatkozóan elvégzi a katalógus szerinti Díjterméktípuskód hozzárendelést, és amelyekre vonatkozóan továbbra is a rá vonatkozó díjszinteket alkalmazza. A díjtermékek díjterméktípus-csoportba sorolhatók, amelyek valamelyikéhez valamennyi hazai díjterméktípus hozzárendelhető. A feltöltés és kezelés során alkalmazandó azonosítási szempontokat a 10. táblázat foglalja össze. Kártyaműveleti azonosítók (feltöltésnél, kezelésnél, ellenőrzésnél) Kód Jellemző díjterméktípus-csoportok Fizetés / kezelés módja Utazási viszonylatkód (32 bit) Szolgáltatás azonosító Érvény. Érvényességi vonal/viszonylat + vonat/járat időszak CI CO ter. kód (16 bit) (14 bit) + (10 bit) (14 bit) A1 Helyi vonal-, átszállójegy (feltöltött díjtárcából) 1) ut.kezdéskori fizetés területkód (t perc) A2 Teljesítményarányos jegy (feltöltött díjtárcából) előlevonás utójóváírás területkód A3 Övezeti (szövetségi) jegy (feltöltött díjtárcából) ut.kezdéskori fizetés? utazási viszonylat kód képezett viszonylatkód 6) B1 Napi jegyek (24,72,168 órás jegyek) előrefizetés + aktiválás első utazáskor területkód a nap, óra B2 Hétvégi családi jegy előrefizetés területkód b nap, óra C1 Hálózati bérlet 2) előrefizetés 4) területkód 5) x nap C2 Vonali/viszonylati bérlet 2), 3) előrefizetés 4) utazási viszonylatkód 5) vonal-/ viszonylatkód y nap C3 Kombinált (területi+viszonylati) bérlet 2),3) előrefizetés 4) területkód 5) vonal-/ viszonylatkód w nap C4 Övezetközi (szövetségi) bérlet 2), 3) előrefizetés 4) utazási viszonylatkód 5) képezett viszonylatkód 6) z nap D1 Egyedi viszonylati jegy (szabad felhasználásra) 3) előrefizetés utazási viszonylat kód vonal-/ viszonylatkód p nap D2 Egyedi viszonylati jegy (szolgáltatáshoz kötve) 3) előrefizetés utazási viszonylat kód vonal-/ viszonylatkód + vonat/járatkód D3 Egyedi viszonylati kiegészítő (kombinált) jegy 3) előrefizetés + aktiválás első utazáskor utazási viszonylat kód vonal-/ viszonylatkód q óra 1) Átszállások esetén a további felszállások fizetése engedményezéssel, adott időhatáron belül (pl. 90 percig) hasonló módon lehetséges. 2) Csak megszemélyesített DSC kártyán lehetséges, amellyel kedvezményes (és ingyenes) utazások is igénybevehetők. 3) DSC kártyán több részes, átszállással megvalósuló "folytató" jegy/bérlet is lehetséges, az egyes részekhez kiegészítő jegyek (pl. menettérti, IC-, 1. oszt., helyjegy stb.) is kapcsolódhatnak. 4) Utazás viszonylat az A és B pont közti utazást jelöli (átszállás esetén: több részút kerül felírásra). 5) Feltöltésük akciós lista vagy utas-szerződés és utólagos fizetés alapján is lehetséges. 6) Az érintett övezetek mentén képezett fiktív viszonylat kódja. 10. táblázat: Jellemző díjterméktípuscsoportok főbb sajátosságai a feltöltés és kezelés szempontjából Az egyes díjterméktípus-csoportokhoz tartozó terméktípusok a feltöltési és kezelési kártyaműveletek során hasonló menetű eljárást kívánnak. A kártyaműveletek tartalmi magyarázatát a Kártyaműveleti tartalmak és eljárások értelmezése c. anyagrész tartalmazza. 15

16 Kedvezménytár Dátum (24 bit) Jogosultságot igazoló típus 1) dokumentumtípus kód 2) Jogsz.i kód 3) a 9b 9c 9d 9e 9f 9g 10a 10b vasúti kedvezmények autóbusz kedvezmények kedvezmények 6) kedvezmények 5) Jogosultság leírása Típus kód (7 bit) (7 bit) Alk.fajta kód 3) Életkor VK01 VK02 VK03 VK04 AK01 AK02 AK03 AK04 Társadalmi csoport AFt BFt CFt DFt EFt FFt GFt XFt YFt Alkalmazás Fogyatékosság Létszám Menetdíjtáblahivatkozás Verziószám (8 bit) Hivatkozott jogszabály/intézkedés (alfanumerikus: 100 byte) Kedvezményfajta a díjtermék és szolgáltató jellege szerint (5 bit) Kedvezményjogosultsági Helyközi közlekedés Helyi Komp/rév Megjegyzések: 1) A "Kedvezményjogosultsági típusok" a jogszabályban meghatározott kedvezményjogosultsági csoportok alapján kerülnek megállapításra. 2) A "Kedvezményjogosultságot igazoló dokumentumok típuskódja" az előforduló és elfogdásra kerülő dokumentumtípusok alapján kerül összeállításra. 3) A "Kedvezményfajta kódok" figyelembe veszik a jogszabályi megjelölésen túl az alkalmazott kódoknál az esetleges bővítési lehetőségeket is. 4) A vasúti és autóbusz kedvezményfajták esetében a fix összegű kedvezmények díjszabási hosszövezet-függően mögöttes táblázatokban kerülnek megadásra, amelyekre hivatkozást jelölik a VK01, VK02 és AK01, AK02. 5) Helyi bérletkedvezmények esetén A, B, C, D, E, F, G Ft összeget jelentenek a településkategória/szolgáltatási mód szerint; hasonló módon a komp/rév közlekedésnél X, YFt. 8. táblázat: Az ELEKTRA Kedvezménytár elvi, szerkezeti kialakítása 16

17 Utazási kedvezményjogosultsági típusok Igazoló Igazoló dokum. dokum. típusa 7) kódja TRANSMAN H e l y k ö z i k ö z l e k e d é s 2) Helyi Komp/rév Jegy kedvezmény fajta Bérlet kedvezm. fajta közlekedés közlekedés V A H B V A H B J P J P Életkor alapján 01 kisgyermek 6 éves korig SZAZ gyermek 6-14 éves kor között SZAZ y évnél idősebb magyar állampolgár SZAZ évnél idősebb EU tagállam állampolgára SZAZ évnél idősebb magy.nyugellátású külf. SZAZ évnél idősebb külf. magyar igazolvánnyal MAIG év közötti külf. magyar igazolvánnyal MAIG Társadalmi csoporthoz tartozás alapján 21 óvodás 6 éves kortól OVIG tanuló, diák (nappali és esti tagozat) DIIG x y z 23 levelező oktatásban résztvevő 6) DIIG átképzésben résztvevő 18 éves korig MUKP 5 8 x 25 tanuló magyar szomszédos államból MAIG x z 26 nyugdíjas 4) NYIG x y z 27 munkanélküli, ha átképzésre utazik MUKP szociális segélyben részesülő SZAZ+ 1 8 x 29 polgári szolgálatot teljesítő személy 5) KAIG menekültkénti elismerést kérő személy Alkalmazásban állás alapján 41 országgyűlési képviselő, és EU parlamenti képviselő KÉIG költségvetési szerv foglalkoztatottja, pedagógus, y KÖIG felsőfokú intézményi oktató.. Fogyatékosság alapján 2) 61 szociális intézményben bentlakó v. bejáró+2 kísérő FOIG fogyatékosok intézményében tanuló+2 kísérő FOIG y 63 vak személy és kísérője VAIG y 64 hallássérült személy SIIG x y 65 hadirokkant és hadiözvegy HAIG a hadirokkant kísérője HAIG A min.75%-os rokkant hadirokkant családtagja SZAZ x y 68 értelmi fogyatékos védőmunkahelyen GYIG 13 8 x 69 tartósan beteg, fogyatékos 18.életévig, ha utána x emelt szintű családi pótlék jár SZAZ Utascsoport létszáma alapján 2) 81 óvódások (min.10 fő+1 kísérő) OVIG gyermekek 10 éves kor alatt (6 fő+2 kísérő) ELBE állami gondozott gyermekek (min.3 fő+2 kísérő) GYEK tanulók, diákok (10 fő+1 kísérő) ELBE y 85 nagycsalád (3 vagy több 18 év alatti) SZAZ y 86 sportolók, természetjárók (4-30 fő + 5 kísérő) SPUT játékvezetők, versenybírók SPUT 16 1 Magyarázat: 1) V = vasút; A = autóbusz (helyközi); H = HÉV; B = Bp környéki busz; J = jegy (helyi), P = bérlet (helyi) 2) A kísérők alkalmi kedvezményei kapcsolódnak a velük utazó kedvezményezettek jelenlétéhez (saját kártyán, irodában) 3) Fix összegű díjmérséklés, ill. árkiegészítés: x =.-. Ft/db; y =.. Ft/db; z =. Ft/db 4) 16 db 50%-os + 2 db 90%-os (2 db 50%-os összevonható 1 db 90%-ossá) 5) Az általános 90%-os kedvezmény mellett havonta 2 db 100%-os menettérti jegy 6) A lakóhely és az oktatási intézmény települése viszonylatában 7) Dokumentum típusok, amelyek alapján a kártyára kerülhet az igazoló kód (01, 02 ), illetve az időszaki érvényesség Kódok: 1. SZAZ = személyi azonosító dokumentum (+ egyéb igazolás) 11. SIIG = Siketek és Nagyothallók Országos Szövetségének igazolványa 2. MAIG = magyar igazolvány 12. HAIG = Hadigondozási igazolvány 3. DIIG = érvényes diákigazolvány 13. GYIG = Gyógypedagógiai Intézet igazolványa 4. NYIG = nyugdíjas jogosultság igazolása 14. OVIG = óvoda által az utazás napjára kiállított utaslista alapján 5. MUKP = munkaügyi központ igazolása 15. ELBE = előzetes írásos bejelentés 6. KAIG = katonai igazolvány, eltávozási engedély 16. SPUT = szövetségi igazolványok 7. KÉIG = képviselői igazolvány 17. GYEK = gyermekközpont által az utazás napjára kiállított utaslista alapján 8. KÖIG = közalkalmazotti igazolvány 9. FOIG = Intézet igazolványa, önkormányzati igazolás fogyatékosságról Kódok: 0 - ingyenes 10. VAIG = Vakok és Gyengénlátók Országos Szövetségének igazolványa 1-8 kedvezményfajta kódok (9,10) 9. táblázat: Az utazási kedvezmények leképezése a kártyarendszerben 17

18 A díjtermékek kártyákon való leképezése a korábban kialakított adatszerkezet és mezőtartalom előállt ELEKTRA Hungaria Követelmények Verzió 2.2 szerint (ld. 3. táblázat) az ország valamennyi helyi és helyközi díjtermék típusára vonatkozóan megtörténhet, beleértve a különleges eseteket is. A 4 legjellemzőbb díjtermékcsoport egy-egy termékére vonatkozó feltöltési és kezelési tartalmakat az 1. ábra szemlélteti. Ebből jól látható az egyes ELEKTRA kártyaszerkezet nagy előnye nevezetesen, hogy minden termék ugyanabba a díjtermékhely-keretbe kerül (és ha szükséges, további egységes folytató díjtermékhely(ek)re ) megkönnyítve az országos kártyaalkalmazás feltételeit és segítve a különböző helyeken létrejövő alrendszerek közti utas-átjárhatóság műszaki megvalósítását. Az ábrákból és a 3. táblázatban szereplő kártyamezők díjtermék-jellemzőiből láthatóvá válik, hogy a (díjtermékek/jegyek/bérletek) kártyára való felírása nem jelenti minden részletes jellemző és adat felírását, hisz a kódok a kezelő vagy jegyvizsgálói, ellenőri kijelzők memóriájában tárolt adatok alapján egyértelműen megjeleníthetők, ill. a díjak utólag is számíthatóvá válnak. Ezen túlmenően az Útmutató mellékletrészében a leggyakoribb Díjterméktípus-csoportokra vonatkozóan megadják a kártyakiadás, a feltöltés és a kezelés műveletek adattartalmát, valamint a kártyaműveletek során követendő eljárásokat. A sajátos díjtermékek és különböző kedvezményező akciók kártyákon való leképezését Példák bemutatása segíti (ld. 6. pont). 4. Menetdíjmegállapítás kártyakörnyezetben Az elektronikus chipkártyákra feltöltendő jegyek/bérletek (díjtermékek) fizetendő díjának megállapításához megfelelő formában rendelkezésre kell, hogy álljanak a menetdíjak, a teljesárú és kedvezményes díjak adatai, hogy az utascsoporthoz tartozó személy adott utazásához használandó díjtermék fizetendő menetdíjának összegét meg tudják állapítani. A tervek szerint július 1. után a helyközi vasúti és HÉV-, valamint autóbuszközlekedésben igénybe vehető árkiegészítések hosszövezet-függő fixösszegűvé válnak. Ebből következően a különböző kedvezményre jogosult utascsoportok számára a kedvezményes menetdíjakat nem %-osan, hanem az életkor, társadalmi csoporthoz tartozás, alkalmazásban állás, fizikai állapot stb. alapján sorszámmal jelölt árkiegészítés fajtához igazodó kedvezményfajta szerinti mérsékelt áru díjként vehetők igénybe (ld évi CLIII. Törvény 23. számú mellékletét is) a megfelelő jogosultságot igazoló dokumentum alapján. Ez a körülmény megváltoztatja a díjtermékek (jegyek/bérletek) kiszolgáltatásának és a kedvezmények biztosításának gyakorlatát. Ezzel összefüggésben célszerű a díjhordozó elektronikus chipkártyák használati körülményeire tekintettel lenni, ugyanis ezek további szempontok figyelembevételét kívánják, nevezetesen, hogy az elektronikus kártyakörnyezetben nagyobb szerepet kap a díjtermékek váltása során az utasok önkiszolgálása automatákból; ebből a szempontból fontos a váltani/feltölteni kívánt díjterméktípus (-szolgáltatás jelleg szerint), az utascsoportok által igénybe vehető kedvezményfajták egyértelmű megválasztásának biztosíthatósága (ez megnehezülni látszik a %-os kedvezménykulcsok rendszeréhez képest). 18

19 UTAZÁSI V 1. ábra: Különböző díjterméktípusok leképezése az egységes ELEKTRA díjtermékhely-szerkezetben 19

20 A következőkben a menetdíjszámítás módszerének képletszerű bemutatására kerül sor, amely figyelembe veszi fenti szempontokat is és bármely díjszabási alap mellett általános megoldást jelent. M Lij ) p, c( f ), d MT ( Ld ) p, c( f ), d ( = menetdíj a díjtábla d-ik övezete szerint MT(L d ) p,c(f),d = díjtábla érték az alkalmazott díjövezetek (d) szerint, p = szolgáltatás jellegének megfelelő díjtermékek típuskódja (a jegy, vagy bérlet, a helyi, vasúti, autóbusz díjtermékekből), c = a kedvezményjogosultsági típus csoport indexe (1,2 127) életkor, szociális státusz, fizikai állapot stb. szerint f = az árkiegészítés-fajtákhoz igazodó kedvezményfajta indexe (1,2 31) a szolgáltatás jellege (vasúti, autóbusz, helyi, kompközlekedés) a helyi közlekedésben igazodik a település jellegéhez (BP, megyei jogú város, egyéb település) L ij = utazási hossz (km) i és j pont (állomás/megállóhely) között, d = az utazási km-hossz (L ij ) szerinti díjövezet a szolgáltatás típusának megfelelő díjtáblában, L p, d = max H p, t 1( < Lij ) + INT( Lij max H p, t 1) / s p, t + a( m) s p, t díjszabási fizetési hossz (km) a szolgáltatás típusának megfelelő díjtáblában, max H p, t-1 = az utazási hossz (L ij ) km-értékéhez alulról legközelebb eső, azonos km-sávszélességeket tartalmazó km-tartományhatár (pl. a vasúti díjtáblában 100, 300 és 500 km; az autóbusz díjtáblában 100 km jelent ilyen övezetszélességet váltó tartományhatárt) s = övezetszélesség a díjtábla adott tartományában (pl. 100 km-ig: vasútnál 10 km, busznál 5 km), INT (L/s) az osztás egészrésze m = az L/s egészrészen felüli maradványérték, ha m = 0, akkor a(m) = 0; ha m > 0, akkor a(m) = 1 A hálózat mentén történő utazási hossz-számításra több szempontból is szükség lehet, így pl. a több részes (átszállással létrejövő) vasúti jegyek hossz-övezeti besorolása szempontjából. A teljes árú menetdíjak a megfelelő teljes árú menet-díjtáblából (MT) vehetők ki. A kedvezményes árú jegyek a kedvezményjogosultsági csoporttípusokhoz (c) és az árkiegészítés-fajtákhoz (f) igazodó, az adott szolgáltatóra vonatkozó kedvezményes menetdíjtáblákból vehetők ki. A menetdíj-megállapítás az utas által kért/választott és kártyára is felírásra került utazási viszonylat, igénybe venni kívánt kedvezmény, vonat-/járatosztály és -nem (pl. IC), és helyjegy stb. díjak alapján történik, amelyeket az alrendszer üzemeltetője megfelelő háttérdíjtáblákból vesz ki. A szolgáltatás igénybevételéért járó teljes összeg kerül a kártyára felírásra, amely a felírt utazási jellemzők alapján részleteiben visszakövethető és megfelelő készülékeken kijelezhető. Ezzel kapcsolatban az is megemlíthető, hogy az adótartalom felírása a kártyára sem szükséges, hisz a rendszer a jogszabályokban meghatározott adókulcsok (%-ok) alapján hitelesítetten, csak egyféleképpen működhet. 20
