1 SOLIDWORKS SIMULATION Alkalmazzon piacvezető innovációkat kockázatok nélkül Biztosítsa a megfelelő kilépőcsatornaméretezést az áramlástani (Flow) szimulációval Ellenőrizze a rezonanciát a ventilátor és a motor között Teherautóra szerelhető hófúvó Wausau Everest HALADÓ SZIMULÁCIÓ, MOST MÁR NEMCSAK SPECIALISTÁK SZÁMÁRA Mi van akkor, ha? Az innováció hajtóereje az inspiráció a SolidWorks Simulation szoftver használatával kiküszöbölhető a kockázat, és olyan munkaterületettel helyettesíthető, melyen virtuálisan tesztelhetők az új ötletek, dolgozhatók ki új konstrukciók, és ahonnan gyorsabban piacra juttathatók a termékek. Ellenőrizze a keret ütésállóságát

2 A SolidWorks Simulation minden tervező számára megkönnyíti a lényeges és összetett tervezési kérdések feltevését. A SolidWorks Simulation használatával csökkentheti az új és innovatív tervezési megoldások kísérletével járó kockázatokat, és gyorsabban kevesebb prototípus legyártásával a piacra juttathatja termékeit. Ha a tervezési folyamat során idejében információkhoz jut a termék viselkedéséről, akkor elkerülheti a költséges újratervezést, és csökkentheti a szavatossági problémák kockázatát. A szimulációs eszközök SolidWorks környezetbe integrált átfogó készlete zökkenőmentessé teszi a tervezők és szimulációs szakértők munkáját a termékfejlesztés minden szakaszában. Az eredmények hatékony megjelenítésének köszönhetően tanulmányozhatók a konstrukcióra ható erők megjeleníthető az igénybevétel, az elmozdulás, a folyadéksebesség, a nyomás és a hőmérséklet. Kiszámíthatók a mért értékek tetszőleges pontra, felületre vagy térfogatra, az eredmények pedig megjeleníthetők diagramon és listán. A SolidWorks Simulation az eszközök teljes skáláját biztosítja az alkatrészek és részegységek szerkezeti szilárdságának, mozgástani és kapcsolt fizikai tulajdonságainak elemzéséhez, valamint a folyadékok dinamikájának és a hőáramlás vizsgálatához a konstrukción belül és kívül. A SolidWorks termékfejlesztési megoldás csomag amely kiterjed a tervezésre, a szimulációra, a fenntarthatóságra, a műszaki kommunikációra és az adatkezelésre részét alkotó SolidWorks Simulation egyszerűen használható, mégis kellően erőteljes ahhoz, hogy felhasználható legyen a legbonyolultabb tervezési kérdések megoldásához. Előre megjósolhatja a konstrukció teljesítményét, teherbírását valós működési viszonyok között, és észlelheti a problémákat, hogy kijavíthassa még a prototípus, a szerszámok elkészítése és a gyártás előtt.

3 solidworks SIMULATION PROFESSIONAL Alkatrészek és összeállítások virtuális tesztelése és elemzése A SolidWorks Simulation Professional átfogó virtuális tesztelési környezetet biztosít a speciális szimulációkhoz, így a tervezők kiértékelhetnek olyan bonyolult kérdéseket, mint konstrukciójuk élettartama, bonyolult terhelési forgatókönyvek és kapcsolt fizikai problémák. Ellenőrizze a tervet hatékony szerkezeti elemzéssel Vizsgálhatók az érintkező alkatrészek közötti erők és feszültségek, beleértve a súrlódást is Alkalmazzon csapágyterhelést, erőket, nyomásokat és nyomatékokat Optimalizálja a tervezést a szerkezet, a mozgás vagy a geometria alapján Irányítsa a tervezést az optimalizáló technológia alkalmazásával a termék teljesítményének javítása érdekében. Csavarok, csapok, rugók és csapágyak modellezése csatlakozókkal vagy virtuális rögzítőkkel A munka közbeni változtatások optimalizálása a Trend Tracker és a Design Insight eredményeivel Bonyolult problémák korai kiértékelése a tervezési ciklus során a síkbeli feszültség, síkbeli alakváltozás és tengelyszimmetrikus lineáris statikus analízis alkalmazásával Ismerje meg a hőmérsékletnek a modellre gyakorolt hatását Tanulmányozza a hővezetést, a hőátadást és a hősugárzást Hasznosítsa az izotróp, az orthotróp és a hőmérséklettől függő anyagtulajdonságokat Állapítsa meg a hőterhelésnek a konstrukcióra gyakorolt szerkezeti szilárdsági hatását. Állapítsa meg a hőeloszlásnak és a különféle anyagoknak tulajdonítható hőtani feszültségeket Elemezze az összetett elemek mozgását esemény alapú szimulációval a folyamatok és feladatok munkafolyamataihoz Határozzon meg mozgástanulmányokat, elemzéseket a modellezett események és részegység-működések alapján Műveletek indítása új mozgásérzékelőkkel, időzítéssel vagy egy előző feladat elvégzésével Vizsgálja a különböző jellemzőket és karakterisztikákat, mint például a működtető elemek erőszükséglete, összesített terhelések változásai a mozgás optimalizálásához. Bármilyen bonyolult gép virtuális prototípusának elkészítése esemény alapú mozgásszimulációval. Alkalmazzon és hasznosítson szervomotorokat a modell beavatkozó szerveinek pontosabb vezérléséhez Vizsgálható, hogyan hat a ciklikus terhelés a termék élettartamára A rendszer adott számú ciklus utáni várható élettartamának vagy összesített károsodásának vizsgálata Terhelési események definiálása korábbi tényleges fizikai tesztek adatainak importálásával Szimulálható a konstrukció rezgése vagy kihajlása Mérje fel az alkatrész élettartamát a számított vagy a SolidWorks Motion terhelések alapján. A rezgések vagy instabil üzemmódok élettartam-csökkentő és váratlan meghibásodást okozó hatásainak vizsgálata Kiértékelhető, hogyan hat a merevítés a rezgési vagy kihajlási viselkedésre külső terhelés esetén

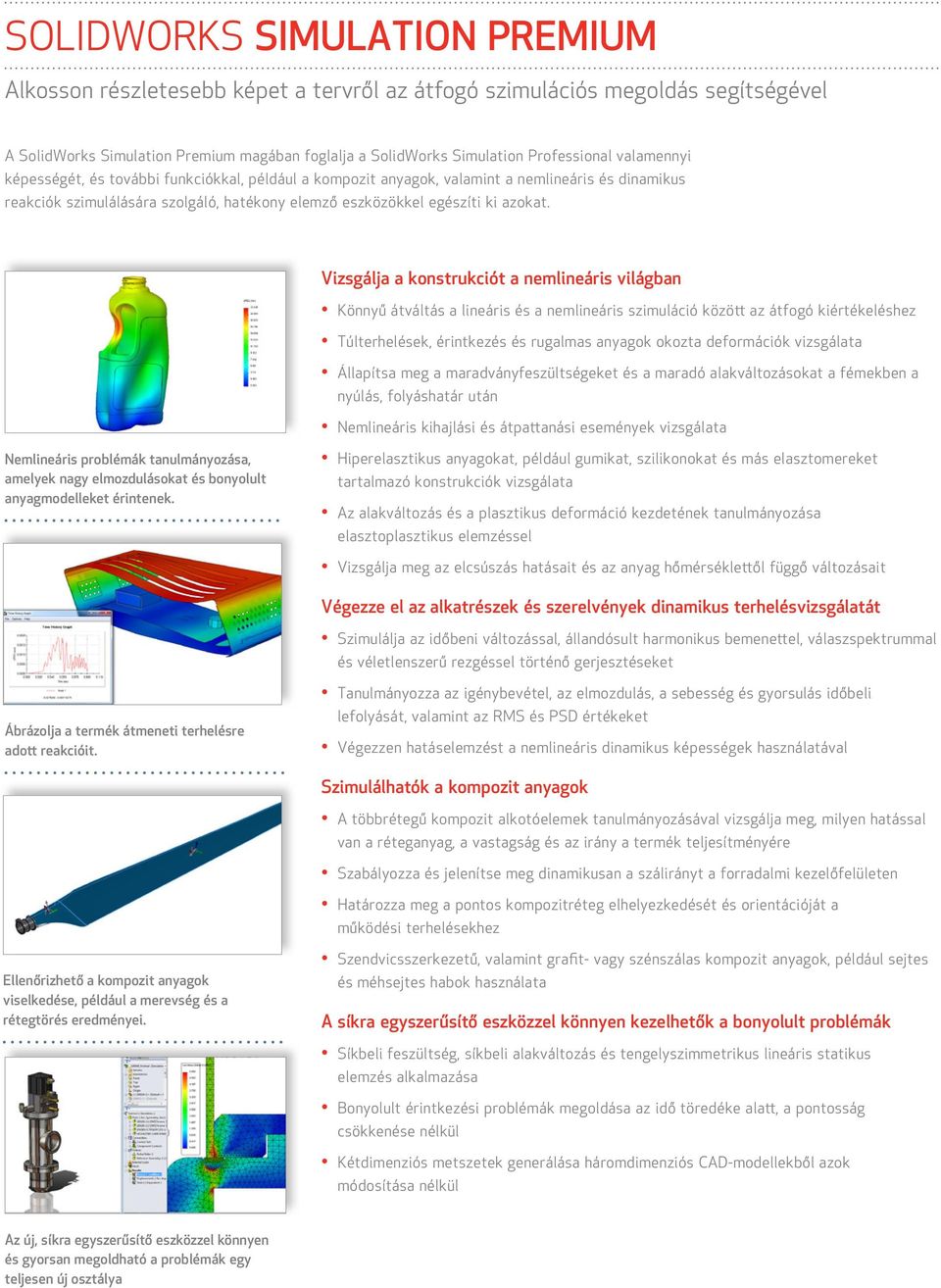

4 solidworks SIMULATION PREMIUM Alkosson részletesebb képet a tervről az átfogó szimulációs megoldás segítségével A SolidWorks Simulation Premium magában foglalja a SolidWorks Simulation Professional valamennyi képességét, és további funkciókkal, például a kompozit anyagok, valamint a nemlineáris és dinamikus reakciók szimulálására szolgáló, hatékony elemző eszközökkel egészíti ki azokat. Vizsgálja a konstrukciót a nemlineáris világban Könnyű átváltás a lineáris és a nemlineáris szimuláció között az átfogó kiértékeléshez Túlterhelések, érintkezés és rugalmas anyagok okozta deformációk vizsgálata Állapítsa meg a maradványfeszültségeket és a maradó alakváltozásokat a fémekben a nyúlás, folyáshatár után Nemlineáris kihajlási és átpattanási események vizsgálata Nemlineáris problémák tanulmányozása, amelyek nagy elmozdulásokat és bonyolult anyagmodelleket érintenek. Hiperelasztikus anyagokat, például gumikat, szilikonokat és más elasztomereket tartalmazó konstrukciók vizsgálata Az alakváltozás és a plasztikus deformáció kezdetének tanulmányozása elasztoplasztikus elemzéssel Vizsgálja meg az elcsúszás hatásait és az anyag hőmérséklettől függő változásait Végezze el az alkatrészek és szerelvények dinamikus terhelésvizsgálatát Szimulálja az időbeni változással, állandósult harmonikus bemenettel, válaszspektrummal és véletlenszerű rezgéssel történő gerjesztéseket Ábrázolja a termék átmeneti terhelésre adott reakcióit. Tanulmányozza az igénybevétel, az elmozdulás, a sebesség és gyorsulás időbeli lefolyását, valamint az RMS és PSD értékeket Végezzen hatáselemzést a nemlineáris dinamikus képességek használatával Szimulálhatók a kompozit anyagok A többrétegű kompozit alkotóelemek tanulmányozásával vizsgálja meg, milyen hatással van a réteganyag, a vastagság és az irány a termék teljesítményére Szabályozza és jelenítse meg dinamikusan a szálirányt a forradalmi kezelőfelületen Határozza meg a pontos kompozitréteg elhelyezkedését és orientációját a működési terhelésekhez Ellenőrizhető a kompozit anyagok viselkedése, például a merevség és a rétegtörés eredményei. Szendvicsszerkezetű, valamint grafit- vagy szénszálas kompozit anyagok, például sejtes és méhsejtes habok használata A síkra egyszerűsítő eszközzel könnyen kezelhetők a bonyolult problémák Síkbeli feszültség, síkbeli alakváltozás és tengelyszimmetrikus lineáris statikus elemzés alkalmazása Bonyolult érintkezési problémák megoldása az idő töredéke alatt, a pontosság csökkenése nélkül Kétdimenziós metszetek generálása háromdimenziós CAD-modellekből azok módosítása nélkül Az új, síkra egyszerűsítő eszközzel könnyen és gyorsan megoldható a problémák egy teljesen új osztálya

5 solidworks FLOW SIMULATION Megkönnyíti a folyadékok és gázok alapos elemzését A SolidWorks Flow Simulation szoftver olyan hatékony CFD (numerikus áramlási dinamikai) eszköz, amellyel csökkenthető az áramláselemzés bonyolultsága, és egyszerűen szimulálható a folyadékáramlás, a hőátvitel, valamint a folyadékokban fellépő erők; ezáltal megvizsgálható, hogyan befolyásolja egy folyadék vagy gáz a termék teljesítményét. Értékelje ki és optimalizálja a bonyolult áramlásokat Vizsgálja meg az összetett áramlásokat az alkotóelemekben és körülöttük a paraméteres kiértékelés használatával Igazítsa a modellt az áramlási körülményekhez, például a nyomáseséshez, ezáltal valóra váltva a tervezési célokat Észlelje a turbulenciát és a recirkulációt az animált áramlási pályagörbék alapján Vizsgáljon bonyolult áramlási problémákat az alkatrészekben és körülöttük a turbulencia és a recirkuláció észlelésére, valamint az áramlási feltételek megállapítására. A vér, a folyékony műanyagok és más nem-newtoni folyadékok áramlástani problémáinak megoldása Értékelje, milyen hatással vannak a tervre a különböző járókerekek és ventilátorok Vizsgálhat finom hatásokat is, például porozitást, kavitációt és páratartalmat Csökkentse a túlmelegedés kockázatát a konstrukciókban Jelenítse és értse meg a hőmérséklet-eloszlást a termékekben és a termékek körül Egyidejű (kapcsolt) áramlási és hőtani vizsgálat, a hőátadás, a hővezetés és a hősugárzás hatásainak szimulálása Alkalmazzon idő- és koordinátafüggő határfeltételeket és hőforrásokat Előzze meg a melegedési problémákat a hőmérséklet eloszlásának és a hőfluxusnak az ellenőrzésével. Használja az Elektronikus Hűtőmodult a nyomtatott áramkörök termikus teljesítményének optimalizálására. Találja meg a legjobb méretezési értékeket a tervezési célok, például a hőcsere hatékonyságának valóra váltásához A nyomtatott áramkörök és az elektronikus alkatrészek hőteljesítményének optimalizálása Az elektronikus hűtőmodul funkciói: ohmos melegedés (Joule-hő) szimulálása, kompakt modul két ellenállású alkatrészhez, kompakt modul hőcsőhöz, valamint nyomtatottáramkör- (PCB-)generátor az elektronikus alkatrészek termikus tulajdonságainak és hűtési követelményeinek kiértékelésére. Jelezze előre és valósítsa meg a légáramlási és kényelmi (komfort) paramétereket munkahelyi és lakókörnyezetekben A HVAC tervezési modul tartalmazza a fejlett sugárzási modellezést, kényelmi (komfort) paramétereket és az építőanyagok nagy adatbázisát a gázok mozgásának és hőmérsékletének kiértékelésére munkahelyi és lakókörnyezetekben. A hatékony és ötletes eredménymegjelenítő eszközökkel értékes felismerések tehetők Az eredménymennyiségek többek között a sebesség, nyomás, örvényesség, hőmérséklet és tömegeloszlás metszeteken tanulmányozhatók Eredmények mérése bármely ponton a Point (pont), Surface (felület) és Volume (térfogat) Parameter eszközzel. Javítsa a levegő és a hőmérséklet áramlását lakó- és munkakörnyezetekben a HVAC modul használatával. Az eredmények variációinak grafikus ábrázolása bármely SolidWorks-ben készült vázlat mentén Listázza az eredményeket, és exportálja automatikusan az adatokat Microsoft Excel táblába

6 SolidWorks termékfejlesztési megoldások A SolidWorks szoftver intuitív 3D-s környezetet hoz létre, mellyel maximálisan kihasználhatja tervezési és mérnöki erőforrásainak hatékonyságát, ezáltal jobb termékeket tervezhet gyorsabban és költséghatékonyabban. Tekintse meg a SolidWorks megoldások teljes skáláját tervezéshez, szimulációhoz, fenntartható tervezéshez, műszaki kommunikációhoz és adatkezeléshez itt: u rendszerkövetelmények Windows 7 (32 vagy 64 bites verzió) vagy Windows Vista 2 GB RAM (legalább) 5 GB szabad lemezterület (legalább) Videokártya (igazoltan alkalmas ajánlott) Intel vagy AMD processzor DVD vagy szélessávú internetkapcsolat Internet Explorer 8 vagy későbbi verzió További információ: u további tudnivalók Ha szeretne többet megtudni a SolidWorks Simulation szoftverről, keresse fel a weboldalt, vagy vegye fel a kapcsolatot a helyi hivatalos SolidWorks viszonteladóval. Cégközpont Dassault Systèmes SolidWorks Corp. 175 Wyman Street Waltham, MA USA Tel.: info@solidworks.com Európai Központ Tel.: +33-(0) infoeurope@solidworks.com Németországi Iroda Tel.: info@solidworks.hu A SolidWorks a Dassault Systèmes SolidWorks Corporation bejegyzett védjegye az Egyesült Államokban és más országokban. A dokumentumban említett más márka- és terméknevek a tulajdonosaik védjegyei Dassault Systèmes. Minden jog fenntartva. MKSIMDSHUN0812
