1 FELHASZNÁLÓI ÚTMUTATÓ GKB IP kamera rendszer NVR-10 program

2 Tartalomjegyzék Tartalomjegyzék...2 Bemutatás...3 Az NVR-10 futtatása...3 Indulás...8 M-Server Beállítás...9 Egyéb beállítások...10 Lejátszási mód...11 Kamera választás...11 AVI Konverzió...13 Pillanatkép...14 Ikon magyarázat /15 oldal

3 Bemutatás Az NVR-10 egy 64 csatornás videó menedzselő és rögzítő rendszer, ami a GKB IP kamera sorozattal működik együtt, beleértve a Diplomat TM és a Cloud Platform szolgáltatást. Az NVR-10 jellemzője a csoport kezelés, valós idejű élőkép megjelenítés, rugalmas felvétel ütemezés, M-SERVER szolgáltatás a távoli belépéshez és hozzáféréshez. Az NVR-10 futtatása Az NVR-10 et a GKB_Loader keretprogramból lehet elindítani Nyelv kiválasztása Klikkeljen az NVR-10 futtatása gombra (Run NVR-10) Megjelenítő ablak Az alábbi képem általánosan bemutatják az NVR-10 szoftver kezelési felületét: Élőkép Mód: Elrendezési opciók Váltás Lejátszási Módra Funkciók és Kezelések Utolsó napló üzenetek Kamera lista PTZ és színbeállítási panel Rendszernapló Csoportlista 3./15 oldal

Az NVR-10 futtatása Az NVR-10 et a GKB_Loader keretprogramból lehet elindítani Nyelv kiválasztása Klikkeljen az NVR-10 futtatása gombra (Run NVR-10) Megjelenítő ablak Az alábbi képem

4 Teljes képernyő (Esc gomb a kilépéshez) Egy csatorna Négyes nézet 16 csatorna 28 csatorna 36 csatorna 6 csatorna 49 csatorna 8 csatorna 64 csatorna 9 csatorna Klikkeljen a háromszög jelzésre a gomb alján, hogy más megjelenítési opciókat is láthasson és kiválaszthasson Ha a kamerák száma nagyobb mint a megjeleníthető csatornák száma, akkor használható ez a gomb, hogy váltson a következő nézeti oldalra. Auto: az NVR-10 automatikusan váltja a nézeti oldalakat a meghatározott periódusidő szerint. (lásd még: Rendszer beállítások) Ha több mint egy csoport van hozzáadva a rendszerhez, ezzel a gombbal léptethető a következő csoportra. Auto: az NVR-10 automatikusan váltja a csoportokat a meghatározott periódusidő szerint. (lásd még: Rendszer beállítások) Lejátszási mód: az összes megjelenítendő csatorna képe a beállított video minőség szerint fog megjelenni. Előnézeti mód: az összes megjelenítendő csatorna képe 1 kép/mp sebességgel fog megjelenni, ezzel csökkentve a processzor használatot. Ez a mód nem befojásolja a felvétel sebességét! 4./15 oldal

oldalra. Auto: az NVR-10 automatikusan váltja a nézeti oldalakat a meghatározott periódusidő szerint.

5 Be- és kikapcsolja az audio folyamot az IP kamerához csatolt mikrofontól. Be- és kikapcsolja a hangküldést az IP kamerához a helyi mikrofontól Módok: beszéd küldése egy IP kamerához, és beszéd küldése több IP kamerához A rendszuernapló megjeleníti a az összes rendszerben történt műveletet, eseményt, és a felügyeleti rendszer információit. A Napló állomány exportálható egy szöveges (txt) állományba is archiválásként! Kamera lista megmutatja az összes csoportban lévő kamerát. Ezzel lehet kényelmesen átlátni a csoportokba rendezett kamerákat és a különböző csoportokat. 5./15 oldal

A rendszuernapló megjeleníti a az összes rendszerben történt műveletet, eseményt, és a felügyeleti rendszer információit.

6 PTZ vezérlés: Klikkeljen a középső PTZ gombra, hogy a PTZ vezérlő panel felnyíljon. PTZ vezérlés Zoom be Zoom ki Mozgatási sebességek Fókusz közelítés Fókusz távolításfa Írisz nyitás Írisz zárása Járőrözés indítás Helyszín (Preset ) pozíció Helyszín (Preset) pozíció kezelés: Itt lehet hozzáadni, törölni helyszín pozíciókat, továbbá törölni az összeset. Járőrözés leállítás 6./15 oldal

nyitás Írisz zárása Járőrözés indítás Helyszín (Preset ) pozíció Helyszín (Preset) pozíció

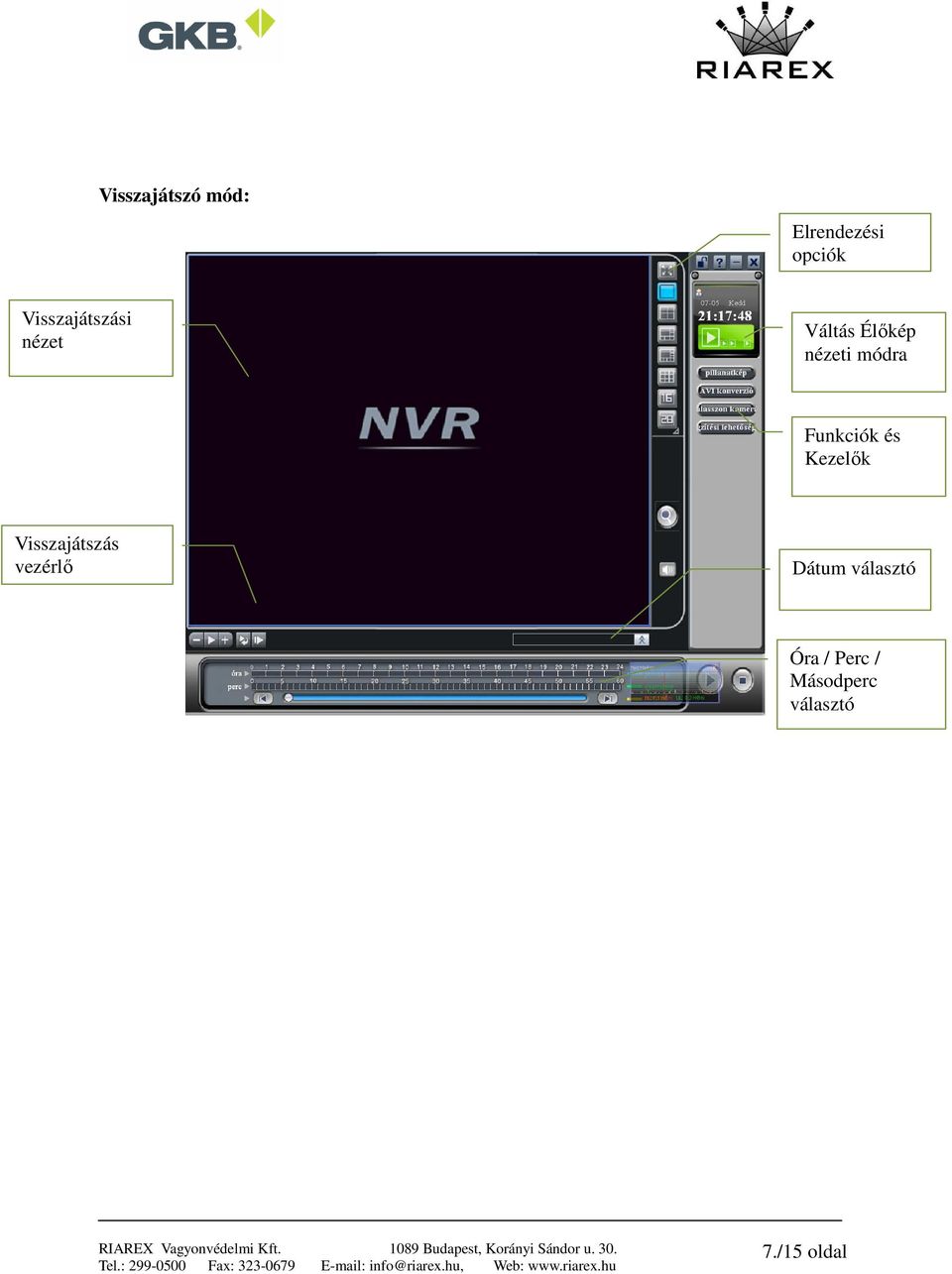

7 Visszajátszó mód: Elrendezési opciók Visszajátszási nézet Váltás Élőkép nézeti módra Funkciók és Kezelők Visszajátszás vezérlő Dátum választó Óra / Perc / Másodperc választó 7./15 oldal

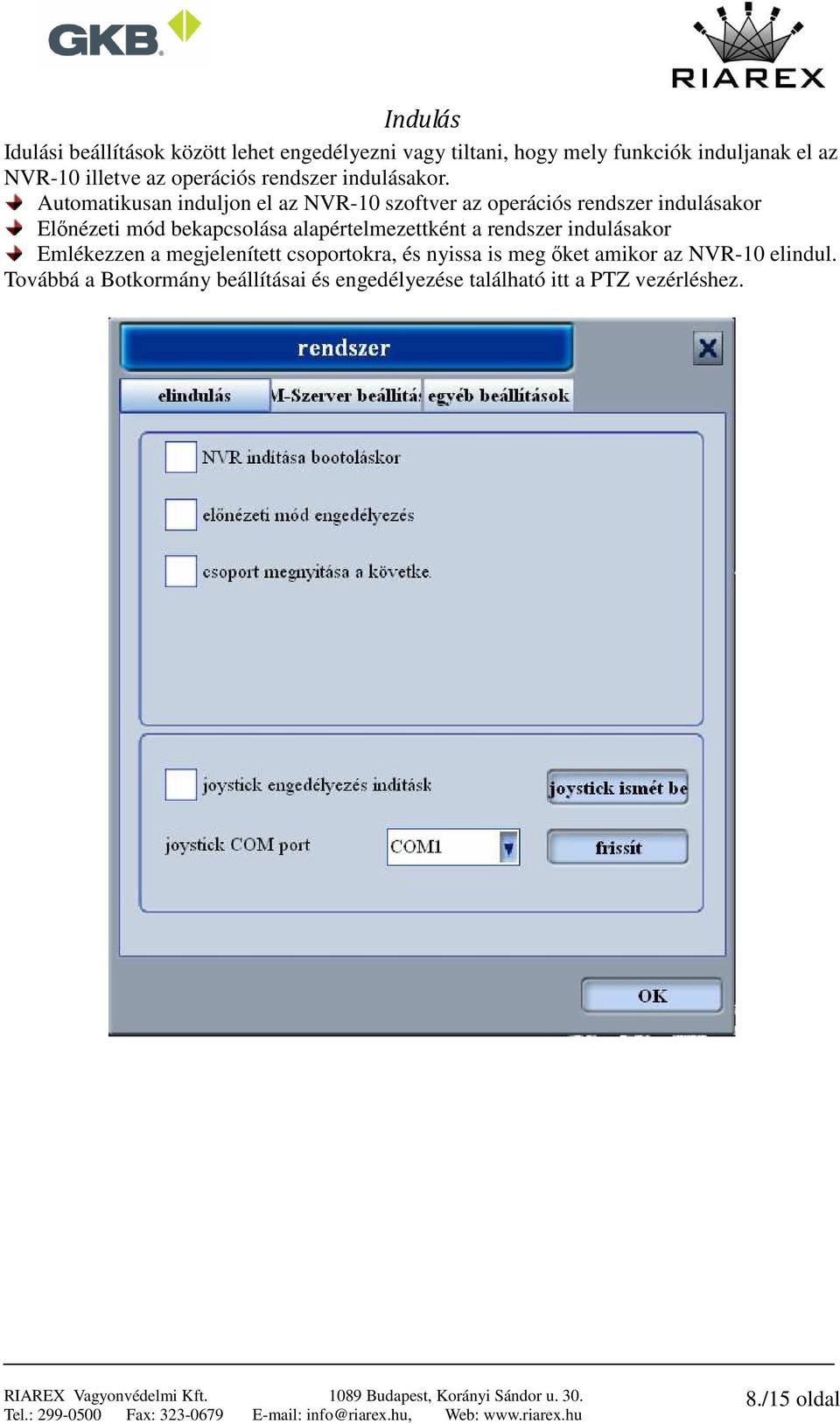

8 Indulás Idulási beállítások között lehet engedélyezni vagy tiltani, hogy mely funkciók induljanak el az NVR-10 illetve az operációs rendszer indulásakor. Automatikusan induljon el az NVR-10 szoftver az operációs rendszer indulásakor Előnézeti mód bekapcsolása alapértelmezettként a rendszer indulásakor Emlékezzen a megjelenített csoportokra, és nyissa is meg őket amikor az NVR-10 elindul. Továbbá a Botkormány beállításai és engedélyezése található itt a PTZ vezérléshez. 8./15 oldal

Automatikusan induljon el az NVR-10 szoftver az operációs rendszer indulásakor Előnézeti mód bekapcsolása

9 M-Server Beállítás Az NVR-10 önmagában is egy media szerver (M-Server) amikor elindul. Ez teszi lehetővé, hogy a Viewer-11 kliensek csatlakozzanak a távoli azonosítókkal, hogy láthassák az élőképet vagy visszajátszák a rögzített felvételeket. Maximális bejelentkezett felhasználók (Max# of logons) : meghatározza hogy mennyi azonosított felhasználó léphet be az NVR-10 keretrendszerébe egyidejűleg. Maximális kapcsolatok száma (Max# of links) : limitálja mind az élőképes mind a visszajátszási csatlakozások számát Média szerver port (Port of media server) : a port beállítás a kapcsolat felépítéséhez. Az engedélyezett tartomány től ig. Az NVR regisztrálva lehet az internetes szerveren azonosító és jelszó alapján. Létrehozható ez a csatlakozás ha megfelelő azonosítót és jelszót ide begépeljük. 9./15 oldal

Maximális bejelentkezett felhasználók (Max# of logons) : meghatározza hogy mennyi azonosított felhasználó léphet be az NVR-10 keretrendszerébe egyidejűleg.

10 Egyéb beállítások A beállítások, beleértve a csoportok és felvétel ütemezését, archiválási céllal exportálhatóak egy szöveges állományba (txt). Az ilyen kimentett szöveges állomány importálásával visszaállíthatóak az archivált beállítások vagy átvihetőek egy hasonló NVR-10 es rögzítő rendszerbe. Automatikus léptetés (mp) (Auto flip rate(s)) : a megadott időközönként a rendszer automatikusan lépteti az oldalakat vagy a csoportokat. Az alapérték 10 másodperc. Napló megőrzési idő (nap) (Retention (days) of log) : ezen időtartamit tárolja a rendszer a napló adatokat. Az alapérték 30 nap. Automatikus lezárás (perc) (Auto lock time (min)) : engedélyezve a megadott idő után a rendszer automatikusan lezárja a szoftvert, amihez ezután cask a megfelelő jogosultsággal lehet hozzáférni. Operációs rendszer leállítás (Shutdown OS) : engedélyezve a rendszer a megadott időben automatikusan lekapcsolja az operációs rendszert 10./15 oldal

Automatikus léptetés (mp) (Auto flip rate(s)) : a megadott időközönként a rendszer automatikusan lépteti az oldalakat vagy a csoportokat. Az alapérték 10 másodperc.

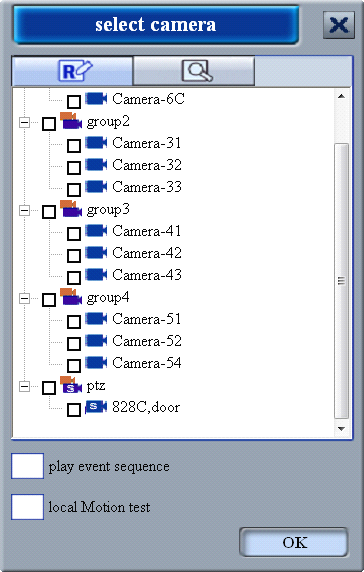

Kamera választás Klikkeljen a Válasszon kamerát gombra, hogy megnyíljon a kamera lista.

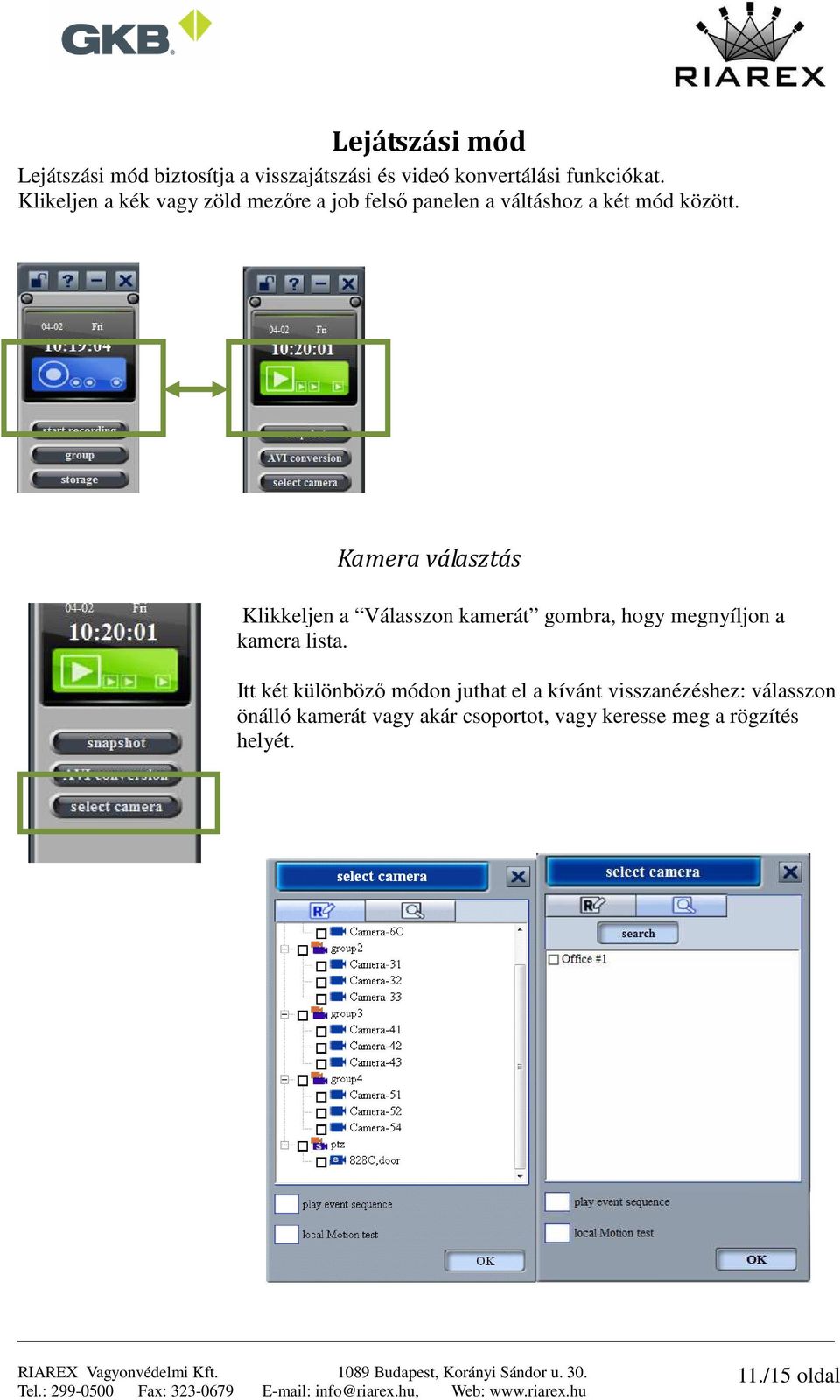

11 Lejátszási mód Lejátszási mód biztosítja a visszajátszási és videó konvertálási funkciókat. Klikeljen a kék vagy zöld mezőre a job felső panelen a váltáshoz a két mód között. Kamera választás Klikkeljen a Válasszon kamerát gombra, hogy megnyíljon a kamera lista. Itt két különböző módon juthat el a kívánt visszanézéshez: válasszon önálló kamerát vagy akár csoportot, vagy keresse meg a rögzítés helyét. 11./15 oldal

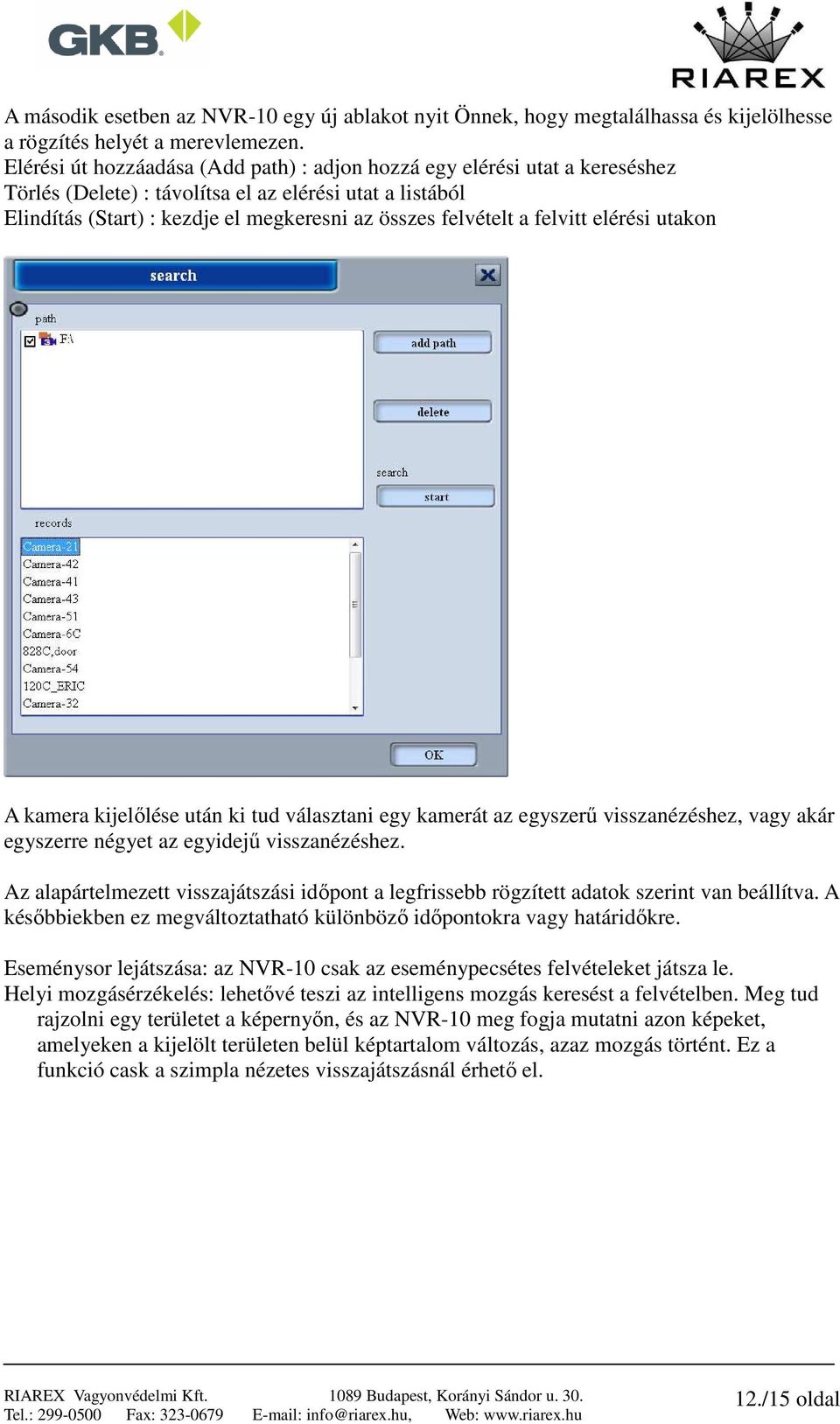

12 A második esetben az NVR-10 egy új ablakot nyit Önnek, hogy megtalálhassa és kijelölhesse a rögzítés helyét a merevlemezen. Elérési út hozzáadása (Add path) : adjon hozzá egy elérési utat a kereséshez Törlés (Delete) : távolítsa el az elérési utat a listából Elindítás (Start) : kezdje el megkeresni az összes felvételt a felvitt elérési utakon A kamera kijelőlése után ki tud választani egy kamerát az egyszerű visszanézéshez, vagy akár egyszerre négyet az egyidejű visszanézéshez. Az alapártelmezett visszajátszási időpont a legfrissebb rögzített adatok szerint van beállítva. A későbbiekben ez megváltoztatható különböző időpontokra vagy határidőkre. Eseménysor lejátszása: az NVR-10 csak az eseménypecsétes felvételeket játsza le. Helyi mozgásérzékelés: lehetővé teszi az intelligens mozgás keresést a felvételben. Meg tud rajzolni egy területet a képernyőn, és az NVR-10 meg fogja mutatni azon képeket, amelyeken a kijelölt területen belül képtartalom változás, azaz mozgás történt. Ez a funkció cask a szimpla nézetes visszajátszásnál érhető el. 12./15 oldal

felvitt elérési utakon A kamera kijelőlése után ki tud választani egy kamerát az egyszerű visszanézéshez, vagy akár egyszerre négyet az egyidejű visszanézéshez.

13 A vezérlő panel mutatja a lejátszási sebességet, a lejátszott felvétel dátumát, és az időpecsétet. A kék ikon állapot az aktuálisan lejátszott időt mutatja. A zöld terület jelzi, hogy azon az időszakaszon valamilyen esemény történt, esemény szerinti rögzítés készült. Sárga jelzéssel látható a normális rögzítés azon időintervallumban. Az idővonalon a mozgó gömb megfogásával és elhúzásával lehet gyorsan a megfelelő másodpercre mozgatni a felvételt. A lejátszási sebesség tartalmazza: a visszatekerést, képenkénti lejátszást, normal sebességet, 2X-es, 4X-es, 8X-os, 16X-os gyorsítást és a 1/2X-es, 1/4X-es, és 1/16X-os lassítási lejátszást. AVI Konverzió AVI konverzióval lehet a visszajátszott felvételt AVI formátumra elmenteni, ami aztán egyéb media lejátszóval is megjeleníthetővé válik. A kameralistából a kívánt kamera kijelölése után az Rögzített idő (time-frame) mutatja a kamera visszajátszhatóságának kezdeti és záró idejét. A Kezdő és Záró idő (starting and ending time) jelzi a kiválasztott időintervallumot, ami 13./15 oldal

Az idővonalon a mozgó gömb megfogásával és elhúzásával lehet gyorsan a megfelelő másodpercre mozgatni a felvételt.

14 konverzióra kerül. Meg lehet határozni a kimenteni kívánt video hosszát és fájl méretét. Az AVI fájl a kijelölt helyre (path) lesz elmentve. A Konvertálás (convert) gombra kattintva elkezdhető a konvertálási procedúra, és a legalsó Folyamat sáv (progress) mutatja a folyamat állapotát. Pillanatkép Bármikor, amikor az NVR-10 élőképet vagy visszajátszást mutat, lehetőség van Pillanatkép (Snapshot) készítésére az éppen aktuális csatornáról. A pillanatkép felbontása ugyan az lesz, mint a megjelenített csatorna felbontása. Továbbá lehetőség van az egérrel a képbe kattintva digitalis zoom-olásra is. A digitalis nagyítás visszaállítja az eredeti méretbe. A pillanatkép nyomtatása. Pillanatkép eltárolása a lokális meghajtóra. A Fájl formátuma BMP vagy JPG lehet. 14./15 oldal

Pillanatkép Bármikor, amikor az NVR-10 élőképet vagy visszajátszást mutat, lehetőség van Pillanatkép (Snapshot) készítésére az éppen aktuális csatornáról.

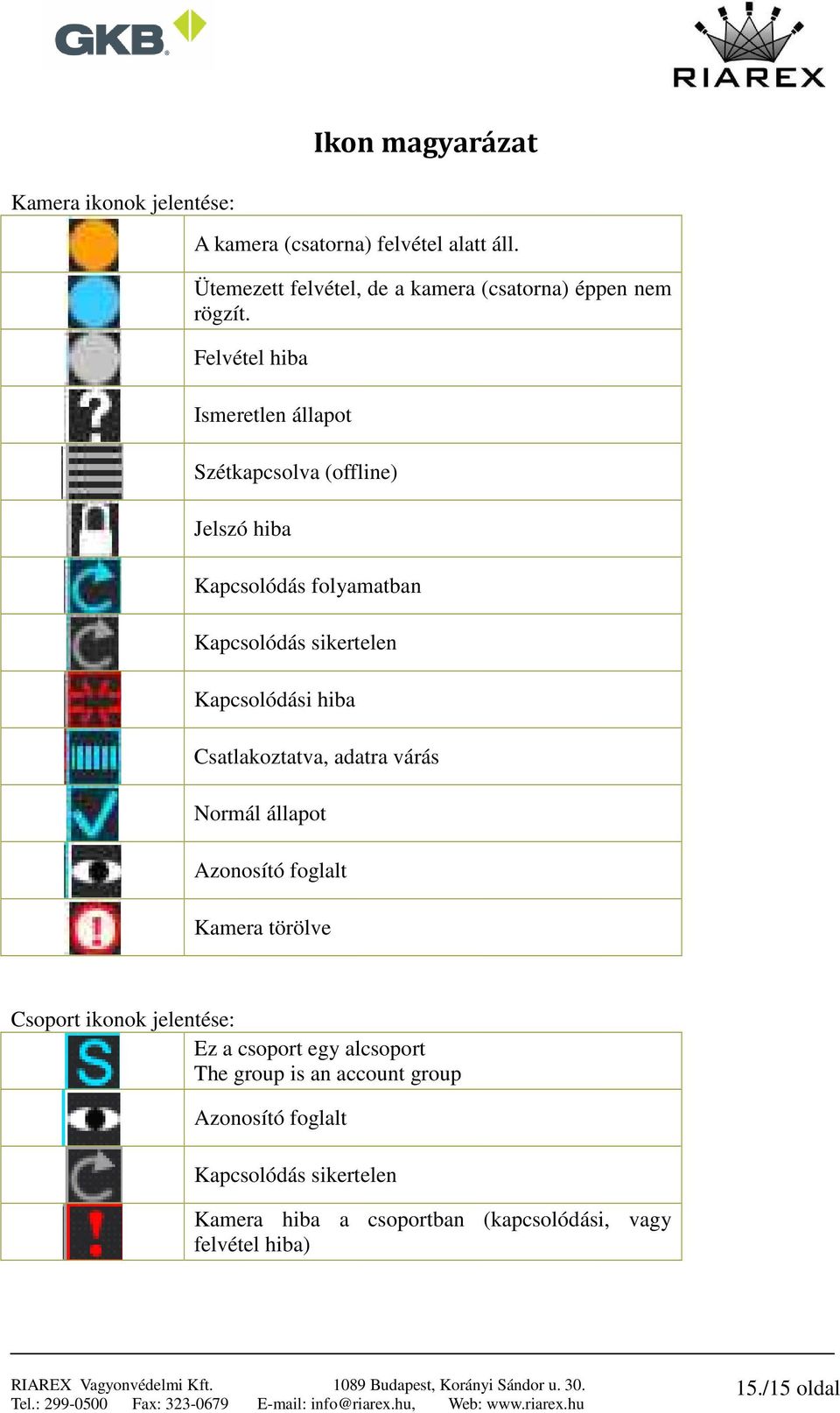

15 Ikon magyarázat Kamera ikonok jelentése: A kamera (csatorna) felvétel alatt áll. Ütemezett felvétel, de a kamera (csatorna) éppen nem rögzít. Felvétel hiba Ismeretlen állapot Szétkapcsolva (offline) Jelszó hiba Kapcsolódás folyamatban Kapcsolódás sikertelen Kapcsolódási hiba Csatlakoztatva, adatra várás Normál állapot Azonosító foglalt Kamera törölve Csoport ikonok jelentése: Ez a csoport egy alcsoport The group is an account group Azonosító foglalt Kapcsolódás sikertelen Kamera hiba a csoportban (kapcsolódási, vagy felvétel hiba) 15./15 oldal

Felvétel hiba Ismeretlen állapot Szétkapcsolva (offline) Jelszó hiba Kapcsolódás folyamatban Kapcsolódás sikertelen Kapcsolódási hiba
