1 DVR 2000 Digitális video megfigyelő rendszer Használati utasítás verzió 0.6

2 1 KEZELŐPULT 1.1 Bejelentkezés, Kijelentkezés A rendszer használatahoz itt lehet bejelentkezni, illetve kijelentkezni Alapból két felhasználónév áll rendelkezésre, a SUPER illetve az OPERATOR. Egyiknek sincs megadva gyárilag a jelszó, így elegendő csak a felhasználónevet begépelni és a jelszó mezőt üresen hagyni. A biztonság érdekében érdemes megváltoztatni a jelszót, amire csak a SUPER felhasználónak van jogosultsága (bővebben a os fejezetben). 1.2 Menü Kamera beállítások A kamerák nevét itt lehet megadni, hogy ne Camera 1 legyen, hanem mondjuk Tárgyaló vagy Raktár, valamint azt, hogy melyik kamera legyen aktív, vagyis melyik adjon képet Felvételek kezelése Itt a felvételek mentésére illetve törlésére van lehetőség. Riasztás= ALM Előriasztás= PRE Manuális felvétel= REC Naptár esemény= SCH Biztonsági másolat A felvételek archíválása történik itt, kamera, dátum, időpont és esemény szerint Eltávolít Felvételek törlése a merevlemezről Segéd A program állandó használata a merevlemezt megterheli (állandó másolások, törlések), és töredezetté teszi, ezért érdemes a Scandisk illetve a Lemeztöredezettség-mentesítő programot bizonyos időközönként lefuttatni (intenzív használat esetén havonta egyszer ), ezzel megtartva a rendszer gyorsaságát Felvételek beállítása Itt van lehetőség a felvételek időzítésére Hétköznap Beállítható, hogy hétköznapokon melyik kamera legyen aktív, mikor kezdje

3 és fejezze be működését, valamint hány f/s sebességgel (képkocka per másodperc) rögzítsen Hétvége Beállítható, hogy hétvégenként melyik kamera legyen aktív, mikor kezdje és fejezze be működését, valamint hány f/s-mal sebességgel (képkocka per másodperc) rögzítsen Riasztás Beállítható, hogy melyik kamera vegye fel az eseményeket riasztás esetén, milyen hosszan vegye fel az eseményt (mp-ben megadva), valamint beállítható a f/s (képkocka per másodperc) érték is. Előriasztás: A megfigyelőkártya képes a Riasztás előtti eseményeket is rögzíteni, ezt lehet az Előriasztás pontban beállítani. Nem érdemes 60 mp-nél hosszabb intervallumot megadni, ugyanis annál hosszabb időt nem tud a rendszer visszaidézni Riasztási naptár Itt kell megadni hogy mikor legyen aktív a Riasztási funkció. A Riasztási naptárat el lehet menteni fájlba, illetve fájlból meg lehet nyitni Kézi felvétel Kézi felvétel esetén a felvett anyag f/s sebességét (képkocka per másodperc) módosíthatjuk itt, kameránként Beállítások Megjelenítés (SEQ) A Megjelenítés panelen található SEQ gombot itt konfigurálhatja be. Nyugalmi idővel megadhatja, hogy hány mp-et maradjon a kép egy kamerán a váltás előtt (pl: 2 mp esetén a kamerák 2 másodpercenként váltják egymást), valamint itt állítható be, hogy a sorozatban mely kamerák képe jelenjen meg Felvétel Felbontás -Jó A felvett videó minősége: 640x480 pixel -Közepes A felvett videó minősége: 384x288 pixel Rossz -A felvett videó minősége: 192x144 pixel Felvételi mód -Lineáris Ebben a felvételi módban a felvétel automatikusan leáll, ha elfogy a merevlemezes meghajtóról az üres felhasználható hely. -Körkörös Itt a rendszer automatikusan törli a legrégebbi felvételeket ahogy elfogy a hely és az ezáltal nyert helyre veszi fel az újakat, de a Riasztásból származó felvételeket megőrzi Biztonsági Másolat Tulajdonságok -Státusz megtartása -Automata bejelentkezés Nincs szükség mindig bejelentkezésre, ha ez az opció aktiválva van, mivel a program automatikusan bejelentkezik a kívánt felhasználónéven (SUPER vagy OPERATOR) -OPERATOR kilépés Az OPERATORNAK is lehet jogot adni, hogy kilépjen a programból, mert alapból, csak a SUPER felhasználónak van ehhez joga -Kijelentkezésnél... -Kép megjelenítése Kijelentkezés után továbbra is látható lesz a kamerák képe -Felvétel folytatása Kijelentkezés után is aktív marad a felvétel funkció. -PTZ folytatása Audió Beállítások

4 A program későbbi változataiban lesz elérhető Jelszó A felhasználók (SUPER, OPERATOR) jelszavait itt lehet módosítani Rendszer információ A megfigyelőrendszerrel kapcsolatos információk Bezár A Menüt itt zárhatja be 1.3 Visszajátszás A program ezen funkciójával lehet megnézni a már rögzített felvételeinket. Válasszuk ki, hogy a felvételeket helyi gépen vagy hálózaton keresztül kívánjuk elérni., majd válasszuk a szerver számítógép nevét, ahol a videó fájlok vannak, majd a kamera számát, és legvégül a dátumot. Következő fontos eleme a lejátszásnak az ablak alján található idősáv, melyen kiválaszthatjuk, hogy melyik felvételt szeretnénk megnézni a kiválasztott napon. A színek magyarázata a következő: -Piros: riasztási esemény -Világos kék: előriasztás -Sárga: manuális felvétel -Zöld: időzített esemény Ha a megfelelő színű sáv ki lett választva, kattintson az egy esemény lejátszása gombra. Ebben az esetben csak az kijelölt eseményt fogja lejátszani a program. Az összes esemény lejátszásához válassza az összes esemény folyamatos lejátszása gombot. Ebben az esetben a kijelölt pozíciótól az összes felvétel végéig játssza le a program a fájlokat. A fájl kiválasztása gomb segítségével a felvett fájlok közül választhatunk ki a nevük segítségével. Ha valamelyik módon sikerült megnyitni egy videó fájlt, a kép megjelenik a lejátszási területen. Itt megtalálhatók a megszokott lejátszó vezérlő gombok. Lejátszás, szünet, megállítás előre és hátra tekerés. Képkoca panel: Pillanatkép: pillanatkép készítése Videó mód: videó mód bekapcsolása, kilépés a pillanatkép módból Nagyítás: csak pillanatképnél működik, a kijelölt területre nagyít a program Kicsinyítés: nagyítás után visszaállítja a kép eredeti méretét Mentés az a: jelű meghajtóra Pillanatkép nyomtatása 1.4 Teljes Képernyő Az aktuális kamera képét itt teheti ki teljes képernyőre 1.5 Kilépés A programból való kilépés

5 2 FELVEVŐ PANEL Ezen a kis panelen azt lehet beállítani, hogy melyik kamerát illetve kamerákat kezeljük. A program max. 16 kamerát tud kezelni. A gombok száma jelenti a megfelelő csatornák számát. Ha egy csatorna számára rákattintunk, akkor elindul arról a kézi felvétel. A panel jobb alsó sarkában található REC gomb lenyomásával az összes csatornán megindul a felvétel, illetve megáll. A kézi felvétellel felvett fájlokat a program 15 perces darabokra vágja a könnyebb áttekinthetőség érdekében. A gombok színeinek magyarázata a következő: -Piros: riasztási esemény -Világos kék: előriasztás -Sárga: manuális felvétel -Zöld: időzített esemény

6 3 MEGJELENÍTÉS PANEL:

7 4 MOZGÁSÉRZÉKELŐ HASZNÁLATA ÉS BEÁLLÍTÁSA A mozgásérzékelő bekapcsolása a kamera képére történő jobb kattintással történik. Itt egy négyzetrácsos háló segítségével határozhatjuk meg az érzékelési területet. A Mozgásérzékelés aktiválása négyzetet be kell jelölni, a funkció bekapcsolásához. A mindig mutassa opció választásakor a videó képernyőn folyamatosan látható a kijelölt négyzet, ahol a program figyeli a mozgást. Érzékenység beállításánál a megadott szám minél nagyobb annál érzékenyebb. Ha ezt az értéket 96 fölé állítjuk, akkor a videojelben egy kisebb zavar is a felvétel elindítását eredményezheti, ezért érdemes 95 alatti számot megadni, hacsak nem szeretnénk hamar betölteni a meghajtón lévő szabad területet felesleges riasztásokkal. Érzékelési intervallummal lehet meghatározni, hogy egy változásnak milyen hosszú ideig kell megtörténnie, hogy mozgás legyen. A felvételi idő hosszával azt lehet beállítani, hogy a mozgás megszűnése után mennyi ideig legyen még aktív a felvétel.

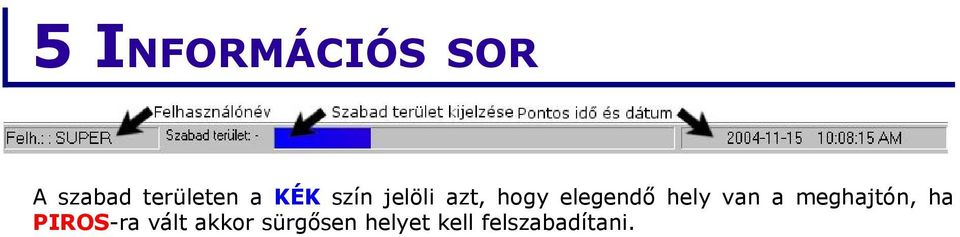

8 5 INFORMÁCIÓS SOR A szabad területen a KÉK szín jelöli azt, hogy elegendő hely van a meghajtón, ha PIROS-ra vált akkor sürgősen helyet kell felszabadítani.

9 6 TÁVVEZÉRLŐ HASZNÁLATA Távvezérlő program segítségével lehet a programot távoli számítógépről hálózaton, vagy interneten keresztül kezelni. Lehetőség van az eddigi felvételek megtekintésére, a visszajátszás gombra kattintva. A Visszajátszás kezelése megegyezik a 1.3-as bekezdésekben leírtakhoz. Másik fontos funkciója az on-line nézegető, mely segítségével a kamerák éppen aktuális képét lehet figyelemmel követni. Természetesen, a szerver számítógépen futnia kell a megfigyelő rendszer programnak. Lehetőség van még Pan/Tilt vezérlésre ( kameramozgatásra ), ha a kamera ezt támogatja. Riasztás gombra kattintva elő lehet hívni a riasztás fogadó programot, ami ha működik, akkor a kliens gépen lehet érzékelni, hogy a szerveren éppen riasztás történik. Ennek a beállítását a szerver számítógépen kell elvégezni. DSR program futása közben, nyomja le a billentyűzeten a windows gombot, és kattintson az egér jobb gombjával az óra melleti kis fejre, és válassza a setup -ot. Itt kell választani, hogy helyi hálózaton vagy modemen keresztül lépünk be. Meg kell adnia azt az IP címet, amelyik a riasztási eseményt fogadja. Majd az alkalmaz gombra kattitva aktiválva van a riasztás fogadása funkció. A kliens számítógépen futnia kell a távvezérlés programnak, hogy fogadni tudja a bejövő eseményeket. Ha egy riasztási esemény történik a szerve számítógépen, akkor a kliensen előugrik egy ablak, és figyelmeztető hangot ad ki magából, ha nyugtázza az eseményt, akkor a hang kikapcsol. Az előugró ablakba látni lehet a riasztást végző szerver számítógép IP címét, hogy aktív-e vagy sem, a dátumot és az időt.

10 7 VEZÉRLŐPULT BEÁLLÍTÁSOK Ezeket a beállításokat a vezérlőpulton található DSR Configuration ikonra kattintva lehet elindítani. A beállítások változtatásához be kell jelentkezni, amit rögtön kér is a program a felhasználótól. 7.1 Alarm alert (Riasztás) Hálózaton vagy modemen keresztüli riasztás ki/be kapcsolása. Ha ez a funkció ki van kapcsolva, akkor nem működik a riasztás küldése hálózaton. (6-os fejezet) 7.2 Alarm Files Overwrite (Riasztási fájlok felülírása) Ha ezt bekapcsolja, akkor körkörös rögzítési módban felülírja a fájlokat, ha kevés a hely a merevlemezen. A riasztási események fájljait nem törli a program. 7.3 Configuration Backup and Restore (Mentés és visszaállítás) 7.4 Hide DSR (DSR elrejtése) A megfigyelő rendszer főablakának minimalizálásának, tálcára helyezésének engedélyezése. 7.5 Pan/Tilt/Zoom controll Pan/Tilt/Zoom funkciók engedélyezése,speciális kamerák vezérléséhez. 7.6 PTZ configuration Pan/Tilt/Zoom beállítások.itt val lehetőség a távoli PTZ felhasználók hozzáadására 7.7 Select drive to record (meghajtó választása rögzítéshez) Program melyik meghajtókra mentse le a felvett fájlokat. Alapértelmezésben az összes helyi meghajtó be van jelölve a programban. 7.8 Self housekeeping (Házőrzés) Takarítás engedélyezése: Hány napig tartsa meg a program a felvételeket. A beállított nap eltelte után, a régi fájlokat törli a program. Ha aktiválja ezt a funkciót, akkor a riazstási események is törlődnek az idő letelte után. 7.9 Time stamp (Idő bélyeg beállítása) A felvételekre rákerül egy időbélyeg, amin olvasható a dátum és a pontos idő. Így könnyen meg lehet határozni, hogy mikor készült a felvétel Video server user (Felhasználó beállítása) Felhasználó hozzáadása eltávolítása és szerkeztése.
