ASM USB Kamera használati útmutató

Átírás

1 ASM USB Kamera használati útmutató Rendszerkövetelmény: -IBM PC vagy kompatibilis PC / laptop -USB port -Windows 2000/xp/win7 operációs rendszerek -Ajánlott felbontás: 1024x768 A program Windows 2000 operációs rendszer alatti futtatásához szüksége lehet az alábbi szoftverekre: -DirectX Media 8.1 vagy nagyobb 9b6652cd92a3&DisplayLang=en -Windows Media Encoder 9 Series b2f1182cdf24&displaylang=en Eszköz: Az élőkép indítása előtt itt választhatja ki a használni kívánt kamerát. (A szoftvert a kamera csatlakoztatása után indítsa, különben előfordulhat, hogy az eszköz nem lesz elérhető). Felbontás: A kamera által támogatott felbontások. A kamera natív felbontása 640x480 pixel. E felett a megjelenített illetve rögzített kamerakép interpolált lesz (digitális nagyítás). Indítás: Az 'Eszköz' legördülő menüben kiválasztott eszköz képének megjelenítése (élőkép). Az indítást egy eszköz kiválasztásnak kell megelőznie (lásd 'Eszköz'). Ha a szoftver paraméterei elmentésre kerültek (lásd 6. oldal), az eszköz választásra a szoftver legközelebbi indításakor már nem lesz szükség. FPS szabályzás: Az élőképhez illetve rögzítéshez alkalmazni kívánt maximális másodpercenkénti képkockaszám. A kívánt érték megadása majd az 'fps' gombra kattintás után az élőkép a megadott fps értékkel újraindul. A '0' érték a maximumot jelenti (25 fps, 640x480 pixeles felbontás mellett). Stop: Élőkép leállítása. Rögzítés indítása. A felvételek a 'Rögzítési hely' -nek megfelelő mappában kerülnek tárolásra. Rögzítés leállítása: A korábban elindított kézi illetve mozgásérzékelős rögzítés leállítása

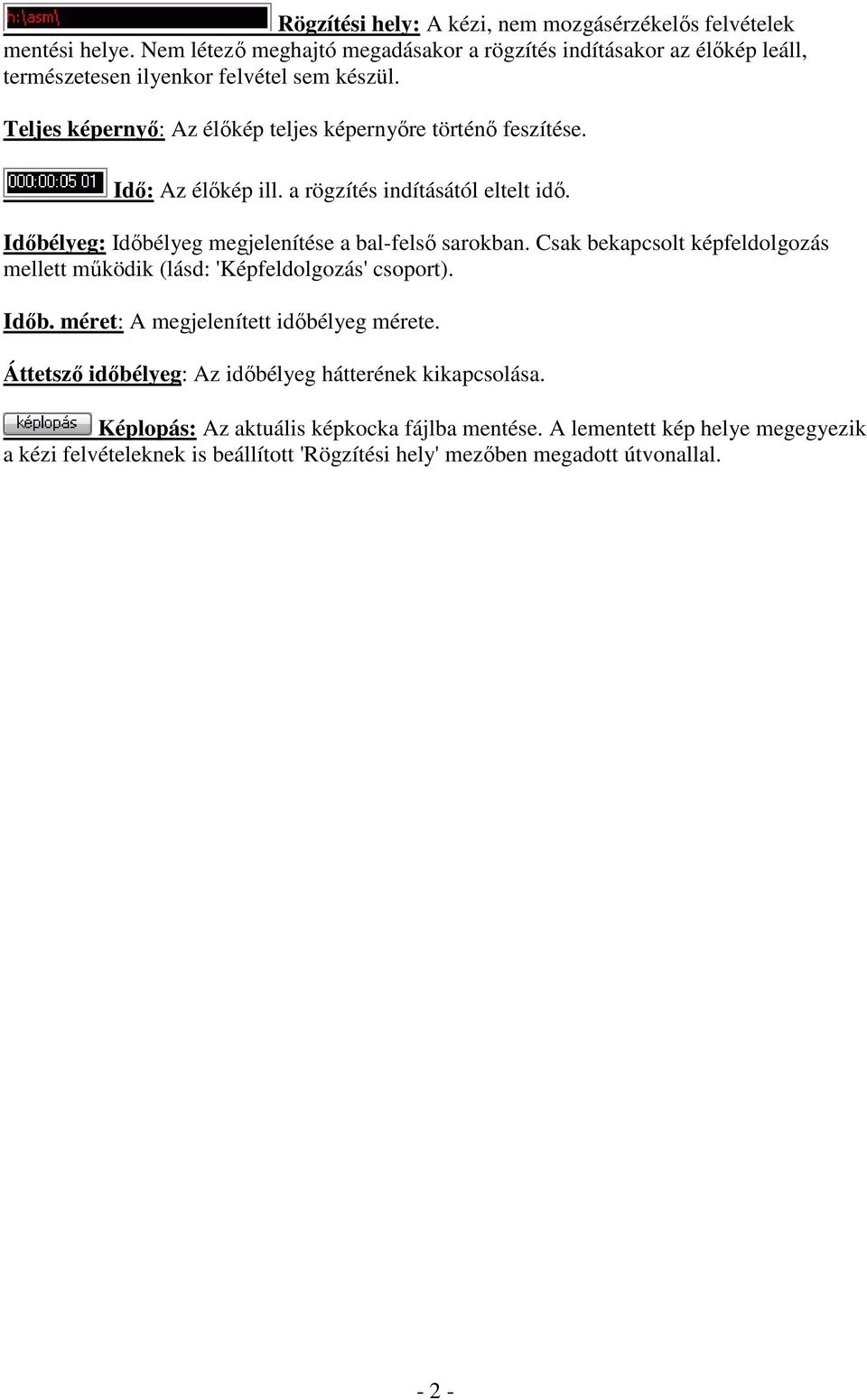

2 Rögzítési hely: A kézi, nem mozgásérzékelős felvételek mentési helye. Nem létező meghajtó megadásakor a rögzítés indításakor az élőkép leáll, természetesen ilyenkor felvétel sem készül. Teljes képernyő: Az élőkép teljes képernyőre történő feszítése. Idő: Az élőkép ill. a rögzítés indításától eltelt idő. Időbélyeg: Időbélyeg megjelenítése a bal-felső sarokban. Csak bekapcsolt képfeldolgozás mellett működik (lásd: 'Képfeldolgozás' csoport). Időb. méret: A megjelenített időbélyeg mérete. Áttetsző időbélyeg: Az időbélyeg hátterének kikapcsolása. Képlopás: Az aktuális képkocka fájlba mentése. A lementett kép helye megegyezik a kézi felvételeknek is beállított 'Rögzítési hely' mezőben megadott útvonallal

3 Kamera opciók: A webkamera drivere által biztosított beállítások érhetők el. Reset: Gyári értékek visszaállítása Save: Saját beállítások elmentése Restore: Saját beállítások betöltése Brightness/Contrast: Fényerő/Kontraszt Gamma/Hue: Gamma/Színárnyalat Saturation: Színtelítettség Sharpness: Szoftveres képélesítés Vertical flip: A kamerakép függőleges tükrözése Color Enable: Fekete-fehér vagy színes módok közötti váltás Mirror flip: Horizontális tükrözés Backlight Comp: Háttérfény kompenzáció WhiteBalance: Fehéregyensúly (Vörös/Zöld/Kék csatornákkal manuálisan) Auto Enable: Automatikus fehéregyensúly - 3 -

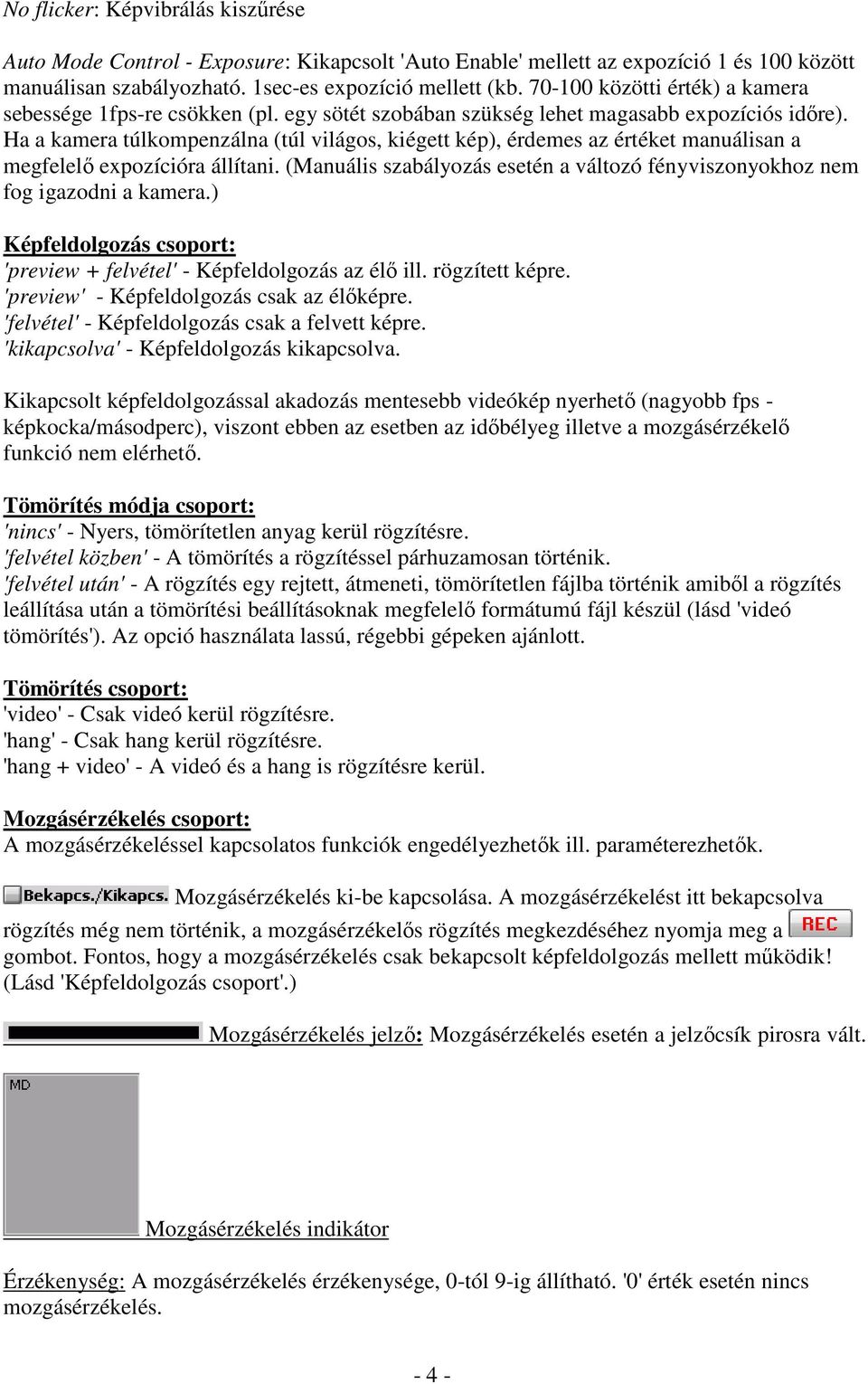

4 No flicker: Képvibrálás kiszűrése Auto Mode Control - Exposure: Kikapcsolt 'Auto Enable' mellett az expozíció 1 és 100 között manuálisan szabályozható. 1sec-es expozíció mellett (kb közötti érték) a kamera sebessége 1fps-re csökken (pl. egy sötét szobában szükség lehet magasabb expozíciós időre). Ha a kamera túlkompenzálna (túl világos, kiégett kép), érdemes az értéket manuálisan a megfelelő expozícióra állítani. (Manuális szabályozás esetén a változó fényviszonyokhoz nem fog igazodni a kamera.) Képfeldolgozás csoport: 'preview + felvétel' - Képfeldolgozás az élő ill. rögzített képre. 'preview' - Képfeldolgozás csak az élőképre. 'felvétel' - Képfeldolgozás csak a felvett képre. 'kikapcsolva' - Képfeldolgozás kikapcsolva. Kikapcsolt képfeldolgozással akadozás mentesebb videókép nyerhető (nagyobb fps - képkocka/másodperc), viszont ebben az esetben az időbélyeg illetve a mozgásérzékelő funkció nem elérhető. Tömörítés módja csoport: 'nincs' - Nyers, tömörítetlen anyag kerül rögzítésre. 'felvétel közben' - A tömörítés a rögzítéssel párhuzamosan történik. 'felvétel után' - A rögzítés egy rejtett, átmeneti, tömörítetlen fájlba történik amiből a rögzítés leállítása után a tömörítési beállításoknak megfelelő formátumú fájl készül (lásd 'videó tömörítés'). Az opció használata lassú, régebbi gépeken ajánlott. Tömörítés csoport: 'video' - Csak videó kerül rögzítésre. 'hang' - Csak hang kerül rögzítésre. 'hang + video' - A videó és a hang is rögzítésre kerül. Mozgásérzékelés csoport: A mozgásérzékeléssel kapcsolatos funkciók engedélyezhetők ill. paraméterezhetők. Mozgásérzékelés ki-be kapcsolása. A mozgásérzékelést itt bekapcsolva rögzítés még nem történik, a mozgásérzékelős rögzítés megkezdéséhez nyomja meg a gombot. Fontos, hogy a mozgásérzékelés csak bekapcsolt képfeldolgozás mellett működik! (Lásd 'Képfeldolgozás csoport'.) Mozgásérzékelés jelző: Mozgásérzékelés esetén a jelzőcsík pirosra vált. Mozgásérzékelés indikátor Érzékenység: A mozgásérzékelés érzékenysége, 0-tól 9-ig állítható. '0' érték esetén nincs mozgásérzékelés

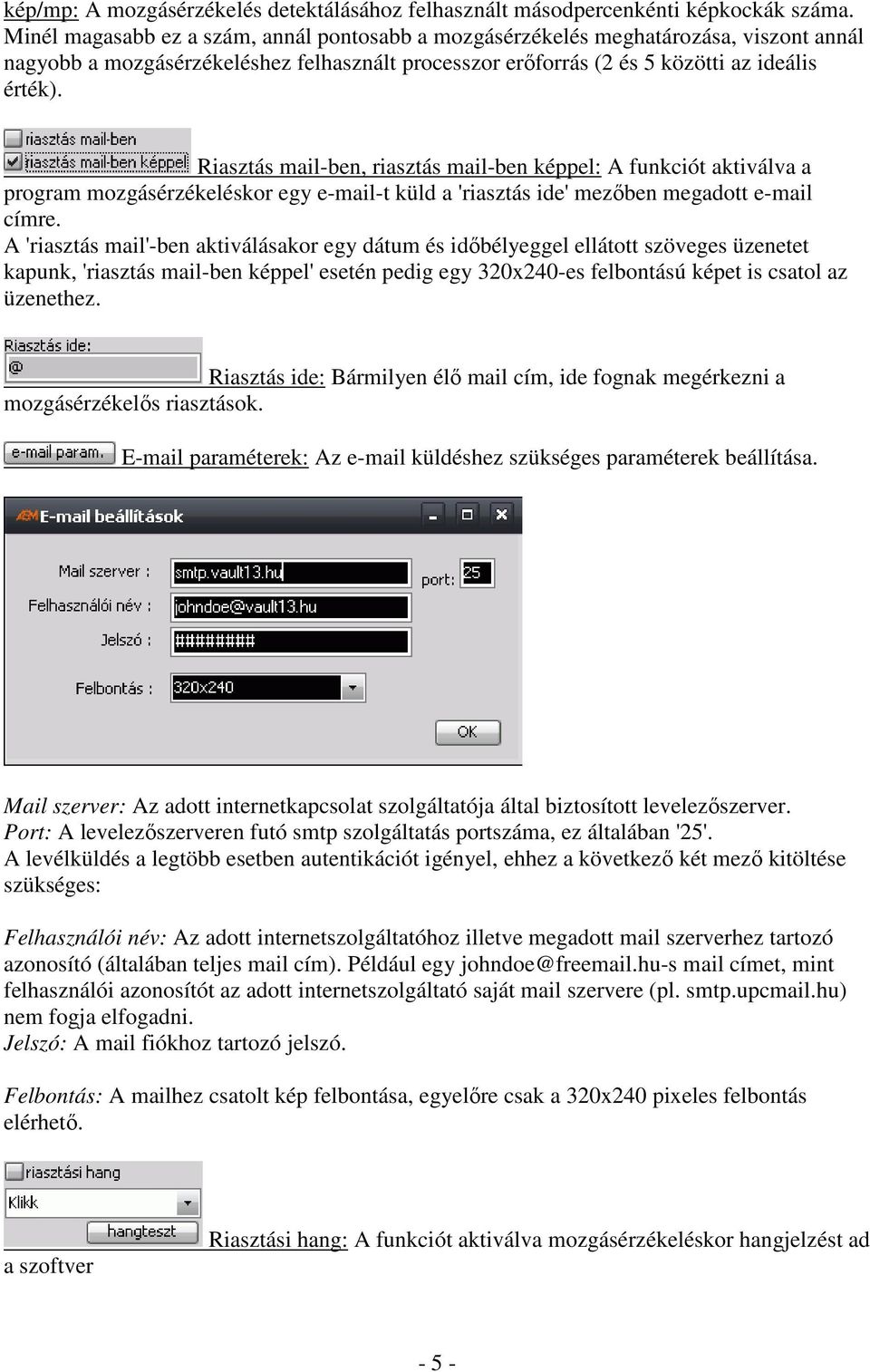

5 kép/mp: A mozgásérzékelés detektálásához felhasznált másodpercenkénti képkockák száma. Minél magasabb ez a szám, annál pontosabb a mozgásérzékelés meghatározása, viszont annál nagyobb a mozgásérzékeléshez felhasznált processzor erőforrás (2 és 5 közötti az ideális érték). Riasztás mail-ben, riasztás mail-ben képpel: A funkciót aktiválva a program mozgásérzékeléskor egy -t küld a 'riasztás ide' mezőben megadott címre. A 'riasztás mail'-ben aktiválásakor egy dátum és időbélyeggel ellátott szöveges üzenetet kapunk, 'riasztás mail-ben képpel' esetén pedig egy 320x240-es felbontású képet is csatol az üzenethez. Riasztás ide: Bármilyen élő mail cím, ide fognak megérkezni a mozgásérzékelős riasztások. paraméterek: Az küldéshez szükséges paraméterek beállítása. Mail szerver: Az adott internetkapcsolat szolgáltatója által biztosított levelezőszerver. Port: A levelezőszerveren futó smtp szolgáltatás portszáma, ez általában '25'. A levélküldés a legtöbb esetben autentikációt igényel, ehhez a következő két mező kitöltése szükséges: Felhasználói név: Az adott internetszolgáltatóhoz illetve megadott mail szerverhez tartozó azonosító (általában teljes mail cím). Például egy johndoe@fre .hu-s mail címet, mint felhasználói azonosítót az adott internetszolgáltató saját mail szervere (pl. smtp.upcmail.hu) nem fogja elfogadni. Jelszó: A mail fiókhoz tartozó jelszó. Felbontás: A mailhez csatolt kép felbontása, egyelőre csak a 320x240 pixeles felbontás elérhető. a szoftver Riasztási hang: A funkciót aktiválva mozgásérzékeléskor hangjelzést ad - 5 -

6 Video render csoport: Az élőkép megjelenítéséhez használt módok közül lehet választani. Érdemes az alap 'automatikus' értéken hagyni. 'Nincs' érték esetén videómegjelenítés (élőkép) nem történik, így az külön processzor erőforrást sem igényel (attól függetlenül hogy nincs élőkép megjelenítés, nyugodtan indítható a rögzítés). Távoli elérés: Engedélyezhető a távoli elérés. Engedélyezés után a webkamera bármilyen mms protokollt támogató szoftverrel távolról elérhető. (Pl. windows media player, VLC stb.) Közvetlenül telepítés után a távoli elérés csoport tiltva van, eléréséhez regisztráció szükséges (lásd 'Regisztráció')! Az elérés menete windows media player használata esetén: File/URL megnyitása. Az url mezőbe írjuk be a hálózatunk publikus IP címét, vagy pedig egy dinamikus névszolgáltatónál (pl. dyndns.com) létrehozott elérést: mms:// :22010 mms://johndoe.dyndns.org:22010 A kettőspont után megadott szám a távoli eléréshez használt szolgáltatás portszáma, lásd 'Kapcsolat csoport' Ha az internet elérése átjárón (router) keresztül történik, akkor azon mindenképpen szükséges port-átirányítást beállítani. (Ehhez segítség pl. a portforward.com címen érhető el.) Regisztráció: Az 'Indít' gomb megnyomása után betöltődik a rendszer alapértelmezett böngésző szoftvere. A megjelenő regisztrációs lapot kitöltve majd azt elküldve a szoftver regisztrációja megtörténik. Sikeres regisztráció esetén a távoli elérés engedélyezése elérhetővé válik. Átvitel csoport: audio + video: Hang és képátvitel távoli elérés esetén video: Csak képátvitel távoli elérés esetén (kevesebb sávszélesség igény) audio: Csak hangátvitel távoli elérés esetén (minimális sávszélesség igény) - 6 -

7 Kapcsolat csoport: Port (1024 és 65535): A távoli eléréshez szükséges szolgáltatás portszáma. Megváltoztatása abban az esetben indokolt, ha a portot egy másik program vagy szolgáltatás már használja. Max. felh.: A rendszerhez kapcsolódó felhasználók maximális száma. AVI darabolás: A megadott idő után a szoftver a rögzítéshez nyitott fájlt lezárja, majd nyit egy újat. (Pl. fat16 és fat32 fájl-rendszerek használata esetén a maximális fájlméret 2 ill. 4Gbyte, ilyenkor a darabolás mindenképpen indokolt.) Egyéni beállítások elmentése: Használatával a legközelebbi indításkor automatikusan a módosított értékek lesznek érvényben. Az összes beállításra vonatkozik
