1 Falfőtés és falhőtés, mennyezethőtés-, és főtés PRANDELLI 12 x 1,5 mm térhálósított PEX O 2 STOP vezetékrendszerrel és/vagy 14 x 2 mm térhálósított PEX/Al/PEX ötrétegő vezetékrendszerrel és cink-kiválásmentes idomokkal Tervezési Segédlet és technológiai útmutató Címlappal együtt 16 oldal a falfőtı csı vagy 12x1,5 PEX csı O 2 STOP-os, vagy 14x2 PEX/Al/PEX ötrétegő T , vagy T itt ez egy 20-as gerincvezeték készítette: Homor Miklós a Prandelli vezetékrendszerek képviselet és az Unical kazánok képviselet vezetıje, szolártechnikai szakértı = június

2 2 Tartalomjegyzék 1.1 Hogy néz ki egy vakolatban lévı főtı-hőtı csıregiszter? Hogy néz ki egy gipszkarton fal mögötti főtı-hőtı csıregiszter, illetve a plafonra rögzített 4 gipszkarton sávok feletti hőtı-főtı csıregiszter? Csıvájatos fémlemezek Csıregiszter maximális hossza Mekkora teljesítményt lehet rákötni egy 20-as, vagy egy 18-as Tichelmann körre? Hajlítási sugár, A PEX csövek hıtágulása, Dilatációs hézagok Légzsákok a csövekben: A főtı-hőtı felület mögötti hıszigeteltség: Rögzítı sínek illetve Csıvájatos fémlemezek Nyomáspróba és a fagyveszély esete A vakolat minısége Kivitelezés sorrendje A csövek helyének utólagos megkeresése Bekerülési költség Jobb hıérzet és kevesebb energiafogyasztás 7 3 Tervezés és kivitelezés Hıcserélı és az egyéb vezetékek: Csövek és idomok ellenállása 8 4. Felület hőtése 12x1,5-es PEX, vagy 14x2-es PEX/Al/PEX Prandelli csıvel Harmatpont érzékelı Példa hőtésre Hőtéstechnikai szabályozás: Szobatermosztátok elhelyezése: Felület főtése 12x1,5-es PEX, vagy 14x2-es PEX/Al/PEX Prandelli csıvel Példa főtésre Idomok: Mennyezet hőtési diagram Mennyezet főtési diagram Felületfőtés körönkénti, vagy zónánkénti szabályozása: A Prandelli rendszer lényeges elınyei a konkurens 10-es rendszerekkel szemben: Garancia Fotók 16 Ebben a dokumentumban, azokban a sorokban, ahol csak a 12-es csövet említjük meg, ott értelemszerően általában alkalmazható a 14-es csı is. A két csı között az a különbség az hogy: a 12x1,5-es csı térhálósított PEX csı O 2 STOP réteggel, olyan mint egy hagyományos, de kiváló padlófőtı csı, csak 12-es külsı átmérıvel, míg a 14x2-es csı térhálósított PEX/Al/PEX ötrétegő csı, tehát fémbetétes, azaz tökéletesen O 2 STOP-os az Alu réteg miatt. És fémkeresıvel utólag is könnyen megkereshetı nyáron is, felfőtés nélkül is. Továbbá ebben a dokumentumban, azokban a sorokban, ahol csak a 20-as Tichelmann körvezetéket említjük meg, ott értelemszerően általában alkalmazható a 18-as Tichelmann körvezeték is. Csak figyelembe kell venni, hogy milyen T-idomok léteznek: az egyik T-idom T, azaz 20-as Tichelmann körvezetékhez csak 12-es csıregiszterek párosíthatók, míg a másik T-idom T, azaz 18-as Tichelmann körvezetékhez csak 14-es csıregiszterek párosíthatók! Egy épületen belül természetesen vegyesen alkalmazható mind az egyik, mind a másik párosítás!

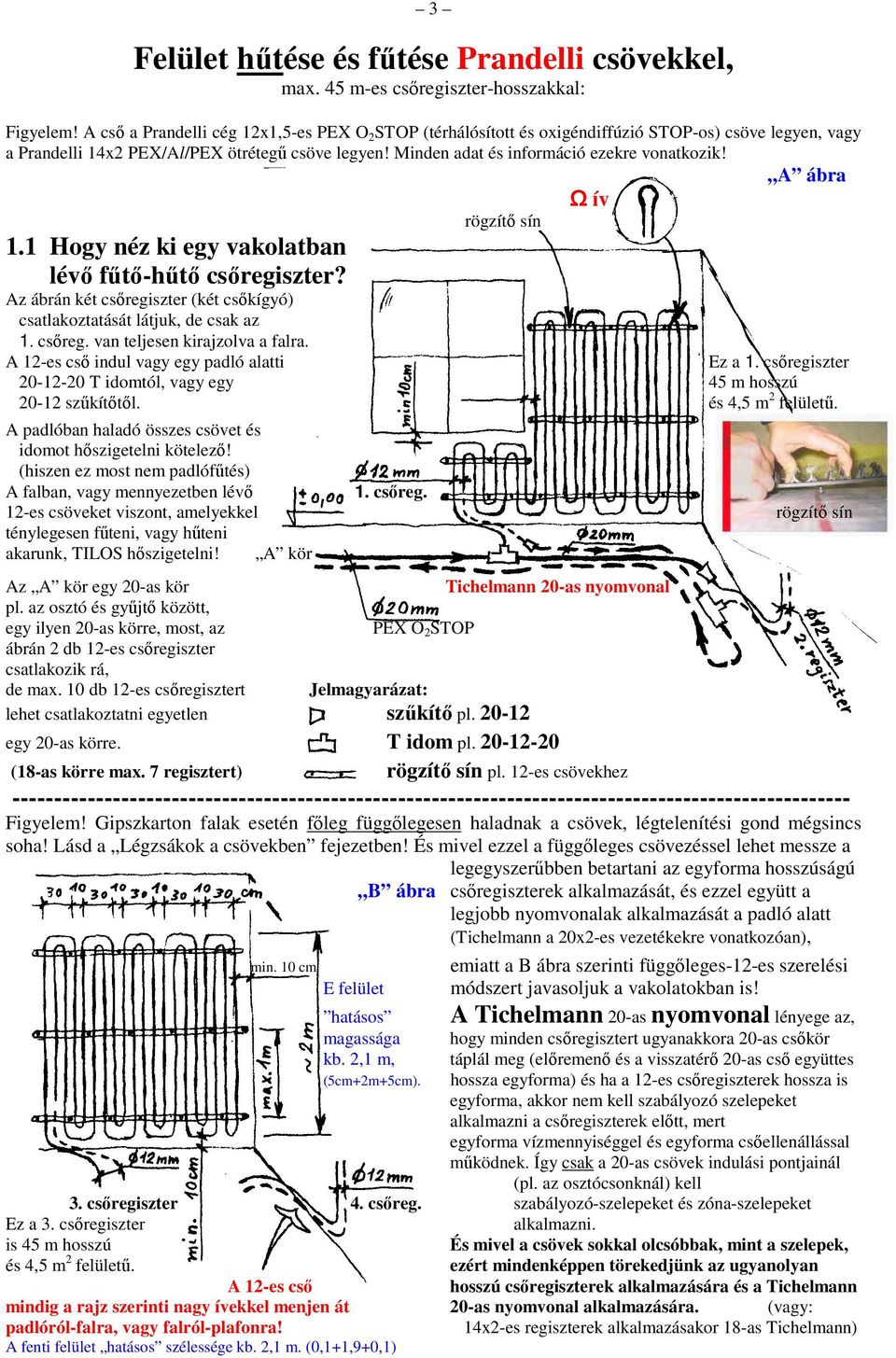

3 3 Felület hőtése és főtése Prandelli csövekkel, max. 45 m-es csıregiszter-hosszakkal: Figyelem! A csı a Prandelli cég 12x1,5-es PEX O 2 STOP (térhálósított és oxigéndiffúzió STOP-os) csöve legyen, vagy a Prandelli 14x2 PEX/Al/PEX ötrétegő csöve legyen! Minden adat és információ ezekre vonatkozik! A ábra Ω ív rögzítı sín 1.1 Hogy néz ki egy vakolatban lévı főtı-hőtı csıregiszter? Az ábrán két csıregiszter (két csıkígyó) csatlakoztatását látjuk, de csak az 1. csıreg. van teljesen kirajzolva a falra. A 12-es csı indul vagy egy padló alatti Ez a 1. csıregiszter T idomtól, vagy egy 45 m hosszú szőkítıtıl. és 4,5 m 2 felülető. A padlóban haladó összes csövet és idomot hıszigetelni kötelezı! (hiszen ez most nem padlófőtés) A falban, vagy mennyezetben lévı 12-es csöveket viszont, amelyekkel ténylegesen főteni, vagy hőteni akarunk, TILOS hıszigetelni! A kör Az A kör egy 20-as kör pl. az osztó és győjtı között, egy ilyen 20-as körre, most, az ábrán 2 db 12-es csıregiszter csatlakozik rá, de max. 10 db 12-es csıregisztert 1. csıreg. PEX O 2 STOP Jelmagyarázat: Tichelmann 20-as nyomvonal lehet csatlakoztatni egyetlen szőkítı pl egy 20-as körre. T idom pl (18-as körre max. 7 regisztert) rögzítı sín pl. 12-es csövekhez rögzítı sín Figyelem! Gipszkarton falak esetén fıleg függılegesen haladnak a csövek, légtelenítési gond mégsincs soha! Lásd a Légzsákok a csövekben fejezetben! És mivel ezzel a függıleges csövezéssel lehet messze a legegyszerőbben betartani az egyforma hosszúságú B ábra csıregiszterek alkalmazását, és ezzel együtt a legjobb nyomvonalak alkalmazását a padló alatt (Tichelmann a 20x2-es vezetékekre vonatkozóan), min. 10 cm E felület emiatt a B ábra szerinti függıleges-12-es szerelési módszert javasoljuk a vakolatokban is! A Tichelmann 20-as nyomvonal lényege az, hatásos magassága hogy minden csıregisztert ugyanakkora 20-as csıkör kb. 2,1 m, táplál meg (elıremenı és a visszatérı 20-as csı együttes (5cm+2m+5cm). hossza egyforma) és ha a 12-es csıregiszterek hossza is egyforma, akkor nem kell szabályozó szelepeket alkalmazni a csıregiszterek elıtt, mert egyforma vízmennyiséggel és egyforma csıellenállással mőködnek. Így csak a 20-as csövek indulási pontjainál (pl. az osztócsonknál) kell 3. csıregiszter 4. csıreg. szabályozó-szelepeket és zóna-szelepeket Ez a 3. csıregiszter alkalmazni. is 45 m hosszú És mivel a csövek sokkal olcsóbbak, mint a szelepek, és 4,5 m 2 felülető. ezért mindenképpen törekedjünk az ugyanolyan A 12-es csı hosszú csıregiszterek alkalmazására és a Tichelmann mindig a rajz szerinti nagy ívekkel menjen át 20-as nyomvonal alkalmazására. (vagy: padlóról-falra, vagy falról-plafonra! 14x2-es regiszterek alkalmazásakor 18-as Tichelmann) A fenti felület hatásos szélessége kb. 2,1 m. (0,1+1,9+0,1)

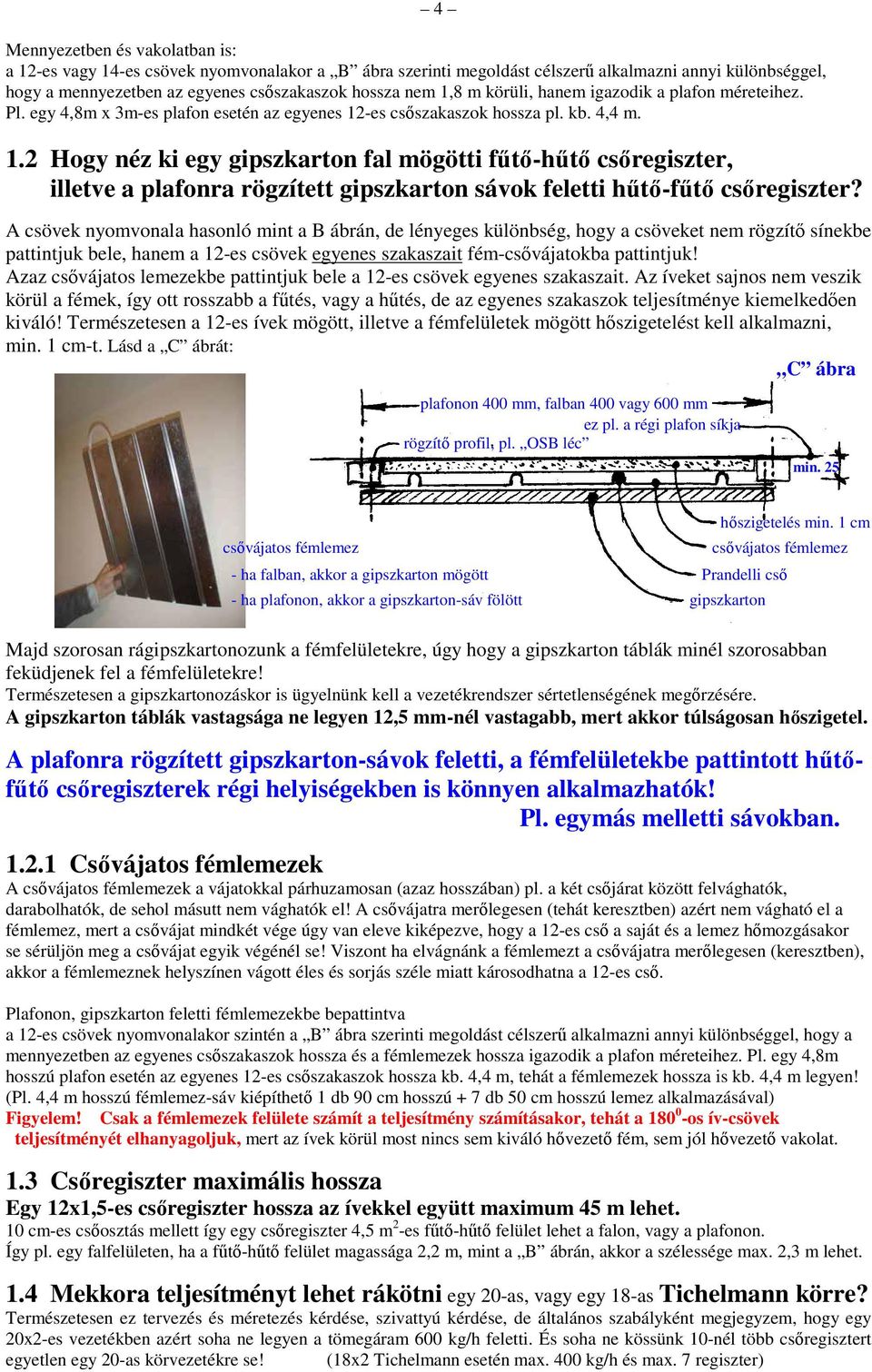

4 4 Mennyezetben és vakolatban is: a 12-es vagy 14-es csövek nyomvonalakor a B ábra szerinti megoldást célszerő alkalmazni annyi különbséggel, hogy a mennyezetben az egyenes csıszakaszok hossza nem 1,8 m körüli, hanem igazodik a plafon méreteihez. Pl. egy 4,8m x 3m-es plafon esetén az egyenes 12-es csıszakaszok hossza pl. kb. 4,4 m. 1.2 Hogy néz ki egy gipszkarton fal mögötti főtı-hőtı csıregiszter, illetve a plafonra rögzített gipszkarton sávok feletti hőtı-főtı csıregiszter? A csövek nyomvonala hasonló mint a B ábrán, de lényeges különbség, hogy a csöveket nem rögzítı sínekbe pattintjuk bele, hanem a 12-es csövek egyenes szakaszait fém-csıvájatokba pattintjuk! Azaz csıvájatos lemezekbe pattintjuk bele a 12-es csövek egyenes szakaszait. Az íveket sajnos nem veszik körül a fémek, így ott rosszabb a főtés, vagy a hőtés, de az egyenes szakaszok teljesítménye kiemelkedıen kiváló! Természetesen a 12-es ívek mögött, illetve a fémfelületek mögött hıszigetelést kell alkalmazni, min. 1 cm-t. Lásd a C ábrát: C ábra plafonon 400 mm, falban 400 vagy 600 mm ez pl. a régi plafon síkja rögzítı profil, pl. OSB léc min. 25 csıvájatos fémlemez hıszigetelés min. 1 cm csıvájatos fémlemez - ha falban, akkor a gipszkarton mögött Prandelli csı - ha plafonon, akkor a gipszkarton-sáv fölött gipszkarton Majd szorosan rágipszkartonozunk a fémfelületekre, úgy hogy a gipszkarton táblák minél szorosabban feküdjenek fel a fémfelületekre! Természetesen a gipszkartonozáskor is ügyelnünk kell a vezetékrendszer sértetlenségének megırzésére. A gipszkarton táblák vastagsága ne legyen 12,5 mm-nél vastagabb, mert akkor túlságosan hıszigetel. A plafonra rögzített gipszkarton-sávok feletti, a fémfelületekbe pattintott hőtıfőtı csıregiszterek régi helyiségekben is könnyen alkalmazhatók! Pl. egymás melletti sávokban Csıvájatos fémlemezek A csıvájatos fémlemezek a vájatokkal párhuzamosan (azaz hosszában) pl. a két csıjárat között felvághatók, darabolhatók, de sehol másutt nem vághatók el! A csıvájatra merılegesen (tehát keresztben) azért nem vágható el a fémlemez, mert a csıvájat mindkét vége úgy van eleve kiképezve, hogy a 12-es csı a saját és a lemez hımozgásakor se sérüljön meg a csıvájat egyik végénél se! Viszont ha elvágnánk a fémlemezt a csıvájatra merılegesen (keresztben), akkor a fémlemeznek helyszínen vágott éles és sorjás széle miatt károsodhatna a 12-es csı. Plafonon, gipszkarton feletti fémlemezekbe bepattintva a 12-es csövek nyomvonalakor szintén a B ábra szerinti megoldást célszerő alkalmazni annyi különbséggel, hogy a mennyezetben az egyenes csıszakaszok hossza és a fémlemezek hossza igazodik a plafon méreteihez. Pl. egy 4,8m hosszú plafon esetén az egyenes 12-es csıszakaszok hossza kb. 4,4 m, tehát a fémlemezek hossza is kb. 4,4 m legyen! (Pl. 4,4 m hosszú fémlemez-sáv kiépíthetı 1 db 90 cm hosszú + 7 db 50 cm hosszú lemez alkalmazásával) Figyelem! Csak a fémlemezek felülete számít a teljesítmény számításakor, tehát a os ív-csövek teljesítményét elhanyagoljuk, mert az ívek körül most nincs sem kiváló hıvezetı fém, sem jól hıvezetı vakolat. 1.3 Csıregiszter maximális hossza Egy 12x1,5-es csıregiszter hossza az ívekkel együtt maximum 45 m lehet. 10 cm-es csıosztás mellett így egy csıregiszter 4,5 m 2 -es főtı-hőtı felület lehet a falon, vagy a plafonon. Így pl. egy falfelületen, ha a főtı-hőtı felület magassága 2,2 m, mint a B ábrán, akkor a szélessége max. 2,3 m lehet. 1.4 Mekkora teljesítményt lehet rákötni egy 20-as, vagy egy 18-as Tichelmann körre? Természetesen ez tervezés és méretezés kérdése, szivattyú kérdése, de általános szabályként megjegyzem, hogy egy 20x2-es vezetékben azért soha ne legyen a tömegáram 600 kg/h feletti. És soha ne kössünk 10-nél több csıregisztert egyetlen egy 20-as körvezetékre se! (18x2 Tichelmann esetén max. 400 kg/h és max. 7 regiszter)

5 5 1.5 Hajlítási sugár, Csövek hıtágulása, Dilatációs hézagok Figyelem! A Prandelli 12-es csı minimális hajlítási sugara kézi hajlításkor 7 cm, ezért kell Ω alakú ívet hajlítani a 10 cm-es csıtengely-távolság esetén. Felhívjuk a figyelmet, hogy a csövet ugyan meg lehet hajlítani kézileg 7 cm-nél jóval kisebb sugárral is, de a csıfalban így keletkezı feszültség nem használ a molekulaszerkezetnek, tehát ne tegye!! A csı úgy jut fel a padlósíkról a falsíkra, hogy egy ívvel befordul a padló-fal-sarokvonalba, majd egy másik ívvel (most már a falsíkon) felfut a falra. Lásd a B ábra alján! Hasonló a falsíkról plafonsíkra történı csıátjutás megoldása is. A PEX csövek hıtágulása A vakolatban lévı csövek 10 cm-nél jobban nem közelíthetik meg az ablakokat, ajtókat, falsarkokat, falszéleket, stb. A csövek hıtágulását ott, ahol nincsenek közvetlenül bebetonozva, vagy bevakolva, hanem szabadon vagy fémfelületbe pattintva haladnak, ott figyelembe kell venni, pl. nehogy hozzásúrlódjanak valamihez és sérüljenek. A csövek hıtágulási tényezıje 0,15 mm/m/ 0 C. Átlagos hıtágulás szabadon, vagy fémfelületbe bepattintva mm/m. A bevakolt illetve bebetonozott csövek nem tudnak hımozogni, de mivel a csı molekulaszerkezete térhálósított, azaz térbeli háló szerkezető, emiatt a hımozgás miatti feszültségek folyamatosan kioldódnak a csıfal molekulaszerkezetén belül. (Megjegyzés: az ötrétegő csövek hıtágulása nagyon kicsi, kb. annyi, mint a rézcsöveké.) Dilatációs hézagok A felületek mozgásai miatt mozgási hézagokat kell kialakítani a statikus és az építész szabályok szerint. A hımozgások miatt pedig dilatációs hézagokat kell kialakítani max. 8 m-enként. Amennyiben csövet vezetünk át egy mozgási hézagon, vagy egy dilatációs hézagon, akkor a csövet tegyük rugalmas védıcsıbe (pl. gégecsıbe, vastag csıhéjba) úgy, hogy az ilyen védelem lehetıvé tegye azt, hogy a haszoncsı hosszú távon se sérüljön meg sem a hézagban és sem annak környezetében. 1.6 Légzsákok a csövekben: ne féljen, a levegı nem marad benn a csıregiszterek felsı íveiben, - ha a feltöltés csak a csıregiszter egyik oldaláról történt és jól átöblítették a csıregisztereket és - ha helyes légtelenítési megoldásokat alkalmaznak a hıtermelı elıremenıjében! Ez minimum 10 éves tapasztalat! Hiszen pl. Ausztriában is tömegesen alkalmazzák az elızı rajzok szerinti kivitelezéseket. Egyébként is, ha főtéskor levegı koncentrálódna a felsı ívekben, akkor a víz áramlása megállna, emiatt pedig a víz lehőlne, a lehőlı víz pedig magába szívná a levegıt (oldott állapotba), így az áramlás beindulna. Majd a kazánban a felmelegítés hatására a gázok kiválnak, az elıremenıben lévı légtelenítık (gáztalanítók) pedig kiengednék a levegıt. Szóval a rendszer a természet miatt önszabályozó! 1.7 A főtı-hőtı felület mögötti hıszigeteltség: A hőtı-és-főtı csıregisztereket, ha falra szereljük, akkor elsısorban a külsı falak belsı oldalára kell felszerelni! Az ilyen külsı fal hıátbocsátási tényezıje 0,4 W/m 2 K alatti legyen, de jobb, ha minél hıszigeteltebb! - A csıvájatos lemezek mögött mindig legyen legalább 1 cm-es külön hıszigetelés is! - A főtı-hőtı vakolat mögött is jó megoldás, ha vakolható hıszigetelést (pl. heraklit) alkalmazunk. A főtı-hőtı felület mögötti vékony hıszigetelés miatt ugyanis akár a főtés, akár a hőtés, jóval gyorsabban lesz szabályozható! 1.8 Rögzítı sínek vakolatba Vakolatba kerülı 12-es csıregiszterek esetén - rögzítı síneket kell felrögzíteni - vagy a nyers falra, - vagy a vakolható (pl. heraklit) hıszigetelésre úgy, hogy - a falakon vízszintes helyzetbe kerüljenek a rögzítı sínek, osztástávolságuk: max. 1 m - a plafonon, vagy ferde-plafonon a rögzítı sínek osztástávolsága: max. 0,5 m. A rögzítı síneket min. 50 cm-enként kell felrögzíteni a falra, vagy a plafonra. illetve Csıvájatos fémlemezek gipszkarton mögé Csıvájatos fémlemezek alkalmazása estén, amikor a 12-es csövek egyenes szakaszait fémlemezekbe pattintjuk, majd gipszkartonozás következik, akkor - elıször a gipszkartonozás váza kell hogy elkészüljön a gipszkartonozás szabályai szerint úgy, hogy a rögzítı-váz tengelytávolságai plafonon 40 cm-esek, falon 40 cm vagy 60 cm-esek legyenek, majd - a váz közötti hıszigetelés következik pl. üveggyapottal, majd - a 40 cm széles, vagy 60 cm széles csıvájatos fémlemezek szélsı 4 cm-es sávjait kell felrögzíteni a vázszerkezetre (Figyelem, a fémlemezek domborulatai, tehát a vájatok mélysége kb. 12,5 mm. Ezek a vájatok vagy bele fognak nyomódni a hıszigetelésbe, vagy vékonyabb hıszigetelést kell alkalmazni), majd - a 12-es csövek egyenes szakaszait kell belepattintani a fémlemezek vájataiba.

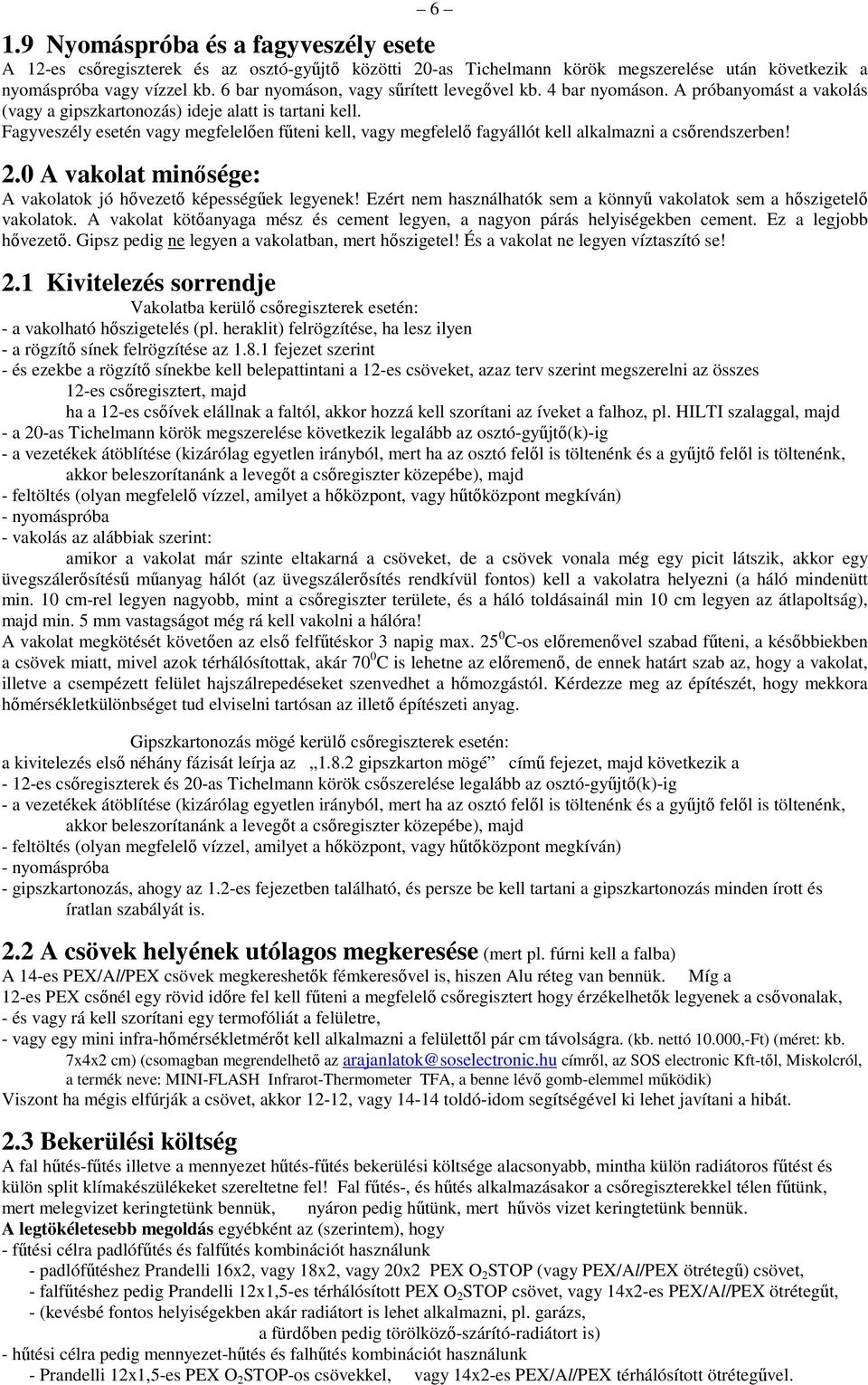

6 6 1.9 Nyomáspróba és a fagyveszély esete A 12-es csıregiszterek és az osztó-győjtı közötti 20-as Tichelmann körök megszerelése után következik a nyomáspróba vagy vízzel kb. 6 bar nyomáson, vagy sőrített levegıvel kb. 4 bar nyomáson. A próbanyomást a vakolás (vagy a gipszkartonozás) ideje alatt is tartani kell. Fagyveszély esetén vagy megfelelıen főteni kell, vagy megfelelı fagyállót kell alkalmazni a csırendszerben! 2.0 A vakolat minısége: A vakolatok jó hıvezetı képességőek legyenek! Ezért nem használhatók sem a könnyő vakolatok sem a hıszigetelı vakolatok. A vakolat kötıanyaga mész és cement legyen, a nagyon párás helyiségekben cement. Ez a legjobb hıvezetı. Gipsz pedig ne legyen a vakolatban, mert hıszigetel! És a vakolat ne legyen víztaszító se! 2.1 Kivitelezés sorrendje Vakolatba kerülı csıregiszterek esetén: - a vakolható hıszigetelés (pl. heraklit) felrögzítése, ha lesz ilyen - a rögzítı sínek felrögzítése az fejezet szerint - és ezekbe a rögzítı sínekbe kell belepattintani a 12-es csöveket, azaz terv szerint megszerelni az összes 12-es csıregisztert, majd ha a 12-es csıívek elállnak a faltól, akkor hozzá kell szorítani az íveket a falhoz, pl. HILTI szalaggal, majd - a 20-as Tichelmann körök megszerelése következik legalább az osztó-győjtı(k)-ig - a vezetékek átöblítése (kizárólag egyetlen irányból, mert ha az osztó felıl is töltenénk és a győjtı felıl is töltenénk, akkor beleszorítanánk a levegıt a csıregiszter közepébe), majd - feltöltés (olyan megfelelı vízzel, amilyet a hıközpont, vagy hőtıközpont megkíván) - nyomáspróba - vakolás az alábbiak szerint: amikor a vakolat már szinte eltakarná a csöveket, de a csövek vonala még egy picit látszik, akkor egy üvegszálerısítéső mőanyag hálót (az üvegszálerısítés rendkívül fontos) kell a vakolatra helyezni (a háló mindenütt min. 10 cm-rel legyen nagyobb, mint a csıregiszter területe, és a háló toldásainál min 10 cm legyen az átlapoltság), majd min. 5 mm vastagságot még rá kell vakolni a hálóra! A vakolat megkötését követıen az elsı felfőtéskor 3 napig max C-os elıremenıvel szabad főteni, a késıbbiekben a csövek miatt, mivel azok térhálósítottak, akár 70 0 C is lehetne az elıremenı, de ennek határt szab az, hogy a vakolat, illetve a csempézett felület hajszálrepedéseket szenvedhet a hımozgástól. Kérdezze meg az építészét, hogy mekkora hımérsékletkülönbséget tud elviselni tartósan az illetı építészeti anyag. Gipszkartonozás mögé kerülı csıregiszterek esetén: a kivitelezés elsı néhány fázisát leírja az gipszkarton mögé címő fejezet, majd következik a - 12-es csıregiszterek és 20-as Tichelmann körök csıszerelése legalább az osztó-győjtı(k)-ig - a vezetékek átöblítése (kizárólag egyetlen irányból, mert ha az osztó felıl is töltenénk és a győjtı felıl is töltenénk, akkor beleszorítanánk a levegıt a csıregiszter közepébe), majd - feltöltés (olyan megfelelı vízzel, amilyet a hıközpont, vagy hőtıközpont megkíván) - nyomáspróba - gipszkartonozás, ahogy az 1.2-es fejezetben található, és persze be kell tartani a gipszkartonozás minden írott és íratlan szabályát is. 2.2 A csövek helyének utólagos megkeresése (mert pl. fúrni kell a falba) A 14-es PEX/Al/PEX csövek megkereshetık fémkeresıvel is, hiszen Alu réteg van bennük. Míg a 12-es PEX csınél egy rövid idıre fel kell főteni a megfelelı csıregisztert hogy érzékelhetık legyenek a csıvonalak, - és vagy rá kell szorítani egy termofóliát a felületre, - vagy egy mini infra-hımérsékletmérıt kell alkalmazni a felülettıl pár cm távolságra. (kb. nettó ,-Ft) (méret: kb. 7x4x2 cm) (csomagban megrendelhetı az arajanlatok@soselectronic.hu címrıl, az SOS electronic Kft-tıl, Miskolcról, a termék neve: MINI-FLASH Infrarot-Thermometer TFA, a benne lévı gomb-elemmel mőködik) Viszont ha mégis elfúrják a csövet, akkor 12-12, vagy toldó-idom segítségével ki lehet javítani a hibát. 2.3 Bekerülési költség A fal hőtés-főtés illetve a mennyezet hőtés-főtés bekerülési költsége alacsonyabb, mintha külön radiátoros főtést és külön split klímakészülékeket szereltetne fel! Fal főtés-, és hőtés alkalmazásakor a csıregiszterekkel télen főtünk, mert melegvizet keringtetünk bennük, nyáron pedig hőtünk, mert hővös vizet keringtetünk bennük. A legtökéletesebb megoldás egyébként az (szerintem), hogy - főtési célra padlófőtés és falfőtés kombinációt használunk - padlófőtéshez Prandelli 16x2, vagy 18x2, vagy 20x2 PEX O 2 STOP (vagy PEX/Al/PEX ötrétegő) csövet, - falfőtéshez pedig Prandelli 12x1,5-es térhálósított PEX O 2 STOP csövet, vagy 14x2-es PEX/Al/PEX ötrétegőt, - (kevésbé fontos helyiségekben akár radiátort is lehet alkalmazni, pl. garázs, a fürdıben pedig törölközı-szárító-radiátort is) - hőtési célra pedig mennyezet-hőtés és falhőtés kombinációt használunk - Prandelli 12x1,5-es PEX O 2 STOP-os csövekkel, vagy 14x2-es PEX/Al/PEX térhálósított ötrétegővel.

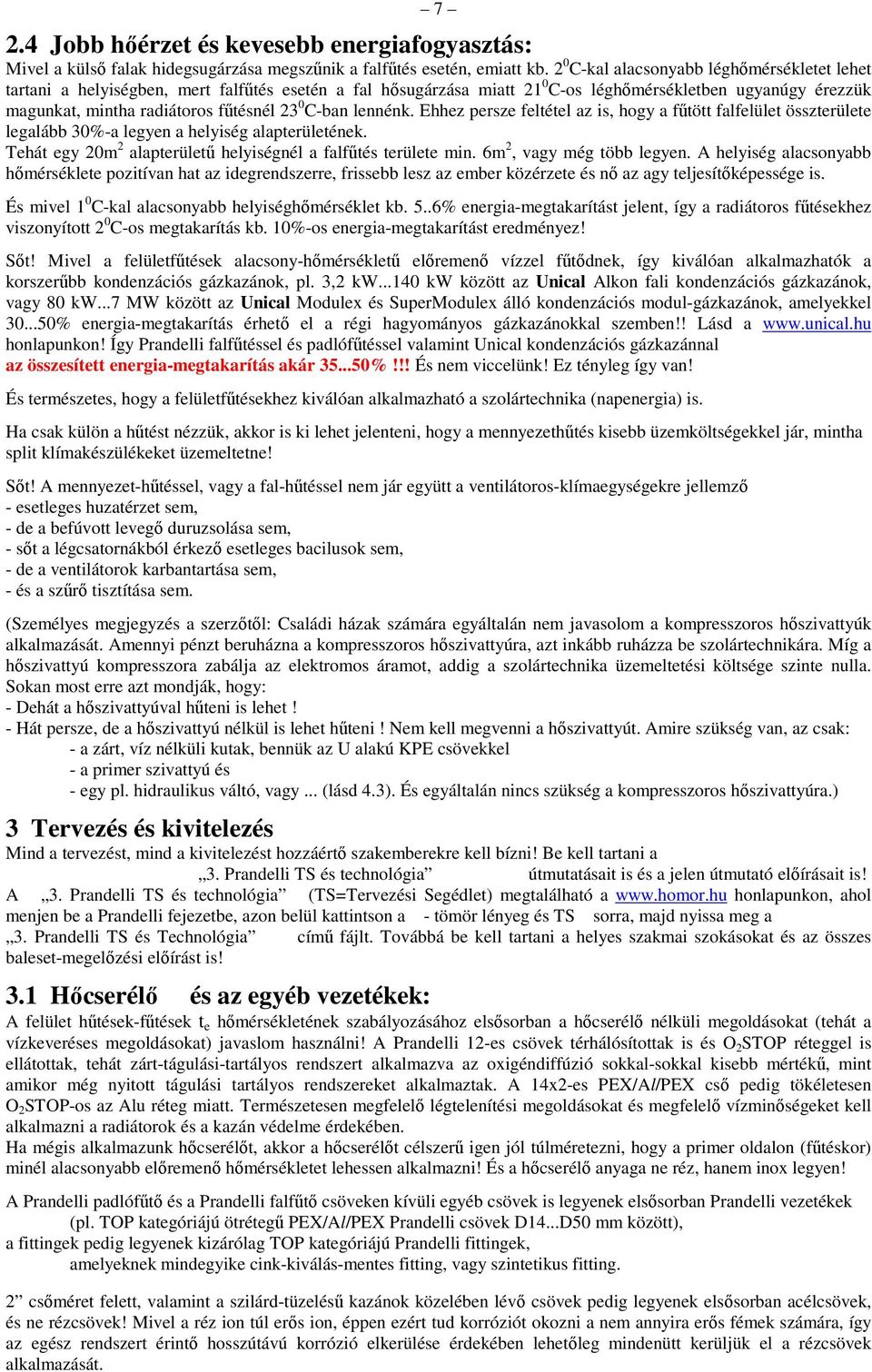

7 7 2.4 Jobb hıérzet és kevesebb energiafogyasztás: Mivel a külsı falak hidegsugárzása megszőnik a falfőtés esetén, emiatt kb. 2 0 C-kal alacsonyabb léghımérsékletet lehet tartani a helyiségben, mert falfőtés esetén a fal hısugárzása miatt 21 0 C-os léghımérsékletben ugyanúgy érezzük magunkat, mintha radiátoros főtésnél 23 0 C-ban lennénk. Ehhez persze feltétel az is, hogy a főtött falfelület összterülete legalább 30%-a legyen a helyiség alapterületének. Tehát egy 20m 2 alapterülető helyiségnél a falfőtés területe min. 6m 2, vagy még több legyen. A helyiség alacsonyabb hımérséklete pozitívan hat az idegrendszerre, frissebb lesz az ember közérzete és nı az agy teljesítıképessége is. És mivel 1 0 C-kal alacsonyabb helyiséghımérséklet kb. 5..6% energia-megtakarítást jelent, így a radiátoros főtésekhez viszonyított 2 0 C-os megtakarítás kb. 10%-os energia-megtakarítást eredményez! Sıt! Mivel a felületfőtések alacsony-hımérséklető elıremenı vízzel főtıdnek, így kiválóan alkalmazhatók a korszerőbb kondenzációs gázkazánok, pl. 3,2 kw kw között az Unical Alkon fali kondenzációs gázkazánok, vagy 80 kw...7 MW között az Unical Modulex és SuperModulex álló kondenzációs modul-gázkazánok, amelyekkel % energia-megtakarítás érhetı el a régi hagyományos gázkazánokkal szemben!! Lásd a honlapunkon! Így Prandelli falfőtéssel és padlófőtéssel valamint Unical kondenzációs gázkazánnal az összesített energia-megtakarítás akár %!!! És nem viccelünk! Ez tényleg így van! És természetes, hogy a felületfőtésekhez kiválóan alkalmazható a szolártechnika (napenergia) is. Ha csak külön a hőtést nézzük, akkor is ki lehet jelenteni, hogy a mennyezethőtés kisebb üzemköltségekkel jár, mintha split klímakészülékeket üzemeltetne! Sıt! A mennyezet-hőtéssel, vagy a fal-hőtéssel nem jár együtt a ventilátoros-klímaegységekre jellemzı - esetleges huzatérzet sem, - de a befúvott levegı duruzsolása sem, - sıt a légcsatornákból érkezı esetleges bacilusok sem, - de a ventilátorok karbantartása sem, - és a szőrı tisztítása sem. (Személyes megjegyzés a szerzıtıl: Családi házak számára egyáltalán nem javasolom a kompresszoros hıszivattyúk alkalmazását. Amennyi pénzt beruházna a kompresszoros hıszivattyúra, azt inkább ruházza be szolártechnikára. Míg a hıszivattyú kompresszora zabálja az elektromos áramot, addig a szolártechnika üzemeltetési költsége szinte nulla. Sokan most erre azt mondják, hogy: - Dehát a hıszivattyúval hőteni is lehet! - Hát persze, de a hıszivattyú nélkül is lehet hőteni! Nem kell megvenni a hıszivattyút. Amire szükség van, az csak: - a zárt, víz nélküli kutak, bennük az U alakú KPE csövekkel - a primer szivattyú és - egy pl. hidraulikus váltó, vagy... (lásd 4.3). És egyáltalán nincs szükség a kompresszoros hıszivattyúra.) 3 Tervezés és kivitelezés Mind a tervezést, mind a kivitelezést hozzáértı szakemberekre kell bízni! Be kell tartani a 3. Prandelli TS és technológia útmutatásait is és a jelen útmutató elıírásait is! A 3. Prandelli TS és technológia (TS=Tervezési Segédlet) megtalálható a honlapunkon, ahol menjen be a Prandelli fejezetbe, azon belül kattintson a - tömör lényeg és TS sorra, majd nyissa meg a 3. Prandelli TS és Technológia címő fájlt. Továbbá be kell tartani a helyes szakmai szokásokat és az összes baleset-megelızési elıírást is! 3.1 Hıcserélı és az egyéb vezetékek: A felület hőtések-főtések t e hımérsékletének szabályozásához elsısorban a hıcserélı nélküli megoldásokat (tehát a vízkeveréses megoldásokat) javaslom használni! A Prandelli 12-es csövek térhálósítottak is és O 2 STOP réteggel is ellátottak, tehát zárt-tágulási-tartályos rendszert alkalmazva az oxigéndiffúzió sokkal-sokkal kisebb mértékő, mint amikor még nyitott tágulási tartályos rendszereket alkalmaztak. A 14x2-es PEX/Al/PEX csı pedig tökéletesen O 2 STOP-os az Alu réteg miatt. Természetesen megfelelı légtelenítési megoldásokat és megfelelı vízminıségeket kell alkalmazni a radiátorok és a kazán védelme érdekében. Ha mégis alkalmazunk hıcserélıt, akkor a hıcserélıt célszerő igen jól túlméretezni, hogy a primer oldalon (főtéskor) minél alacsonyabb elıremenı hımérsékletet lehessen alkalmazni! És a hıcserélı anyaga ne réz, hanem inox legyen! A Prandelli padlófőtı és a Prandelli falfőtı csöveken kívüli egyéb csövek is legyenek elsısorban Prandelli vezetékek (pl. TOP kategóriájú ötrétegő PEX/Al/PEX Prandelli csövek D14...D50 mm között), a fittingek pedig legyenek kizárólag TOP kategóriájú Prandelli fittingek, amelyeknek mindegyike cink-kiválás-mentes fitting, vagy szintetikus fitting. 2 csıméret felett, valamint a szilárd-tüzeléső kazánok közelében lévı csövek pedig legyenek elsısorban acélcsövek, és ne rézcsövek! Mivel a réz ion túl erıs ion, éppen ezért tud korróziót okozni a nem annyira erıs fémek számára, így az egész rendszert érintı hosszútávú korrózió elkerülése érdekében lehetıleg mindenütt kerüljük el a rézcsövek alkalmazását.

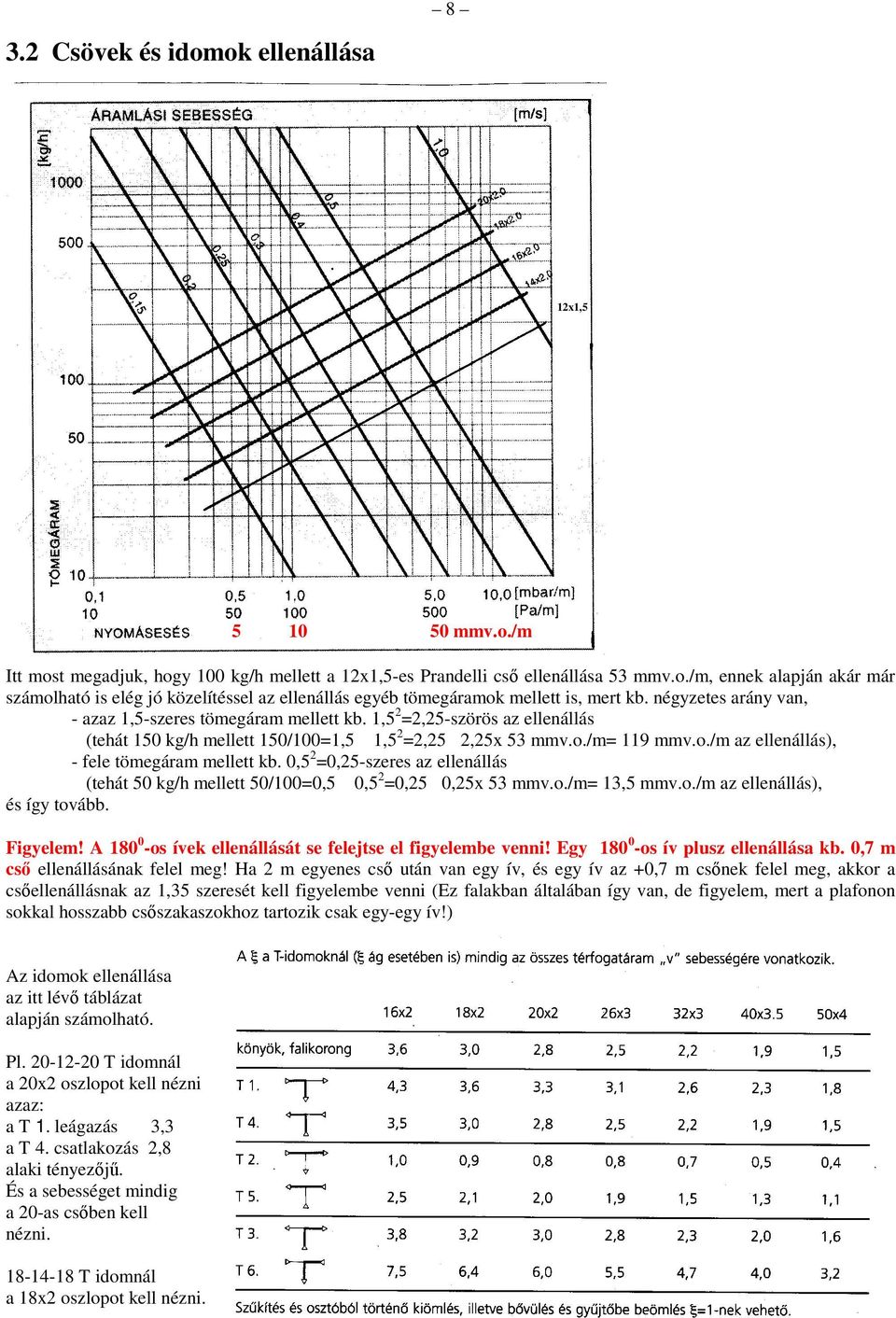

8 8 3.2 Csövek és idomok ellenállása 12x1, mmv.o./m Itt most megadjuk, hogy 100 kg/h mellett a 12x1,5-es Prandelli csı ellenállása 53 mmv.o./m, ennek alapján akár már számolható is elég jó közelítéssel az ellenállás egyéb tömegáramok mellett is, mert kb. négyzetes arány van, - azaz 1,5-szeres tömegáram mellett kb. 1,5 2 =2,25-szörös az ellenállás (tehát 150 kg/h mellett 150/100=1,5 1,5 2 =2,25 2,25x 53 mmv.o./m= 119 mmv.o./m az ellenállás), - fele tömegáram mellett kb. 0,5 2 =0,25-szeres az ellenállás (tehát 50 kg/h mellett 50/100=0,5 0,5 2 =0,25 0,25x 53 mmv.o./m= 13,5 mmv.o./m az ellenállás), és így tovább. Figyelem! A os ívek ellenállását se felejtse el figyelembe venni! Egy os ív plusz ellenállása kb. 0,7 m csı ellenállásának felel meg! Ha 2 m egyenes csı után van egy ív, és egy ív az +0,7 m csınek felel meg, akkor a csıellenállásnak az 1,35 szeresét kell figyelembe venni (Ez falakban általában így van, de figyelem, mert a plafonon sokkal hosszabb csıszakaszokhoz tartozik csak egy-egy ív!) Az idomok ellenállása az itt lévı táblázat alapján számolható. Pl T idomnál a 20x2 oszlopot kell nézni azaz: a T 1. leágazás 3,3 a T 4. csatlakozás 2,8 alaki tényezıjő. És a sebességet mindig a 20-as csıben kell nézni T idomnál a 18x2 oszlopot kell nézni.

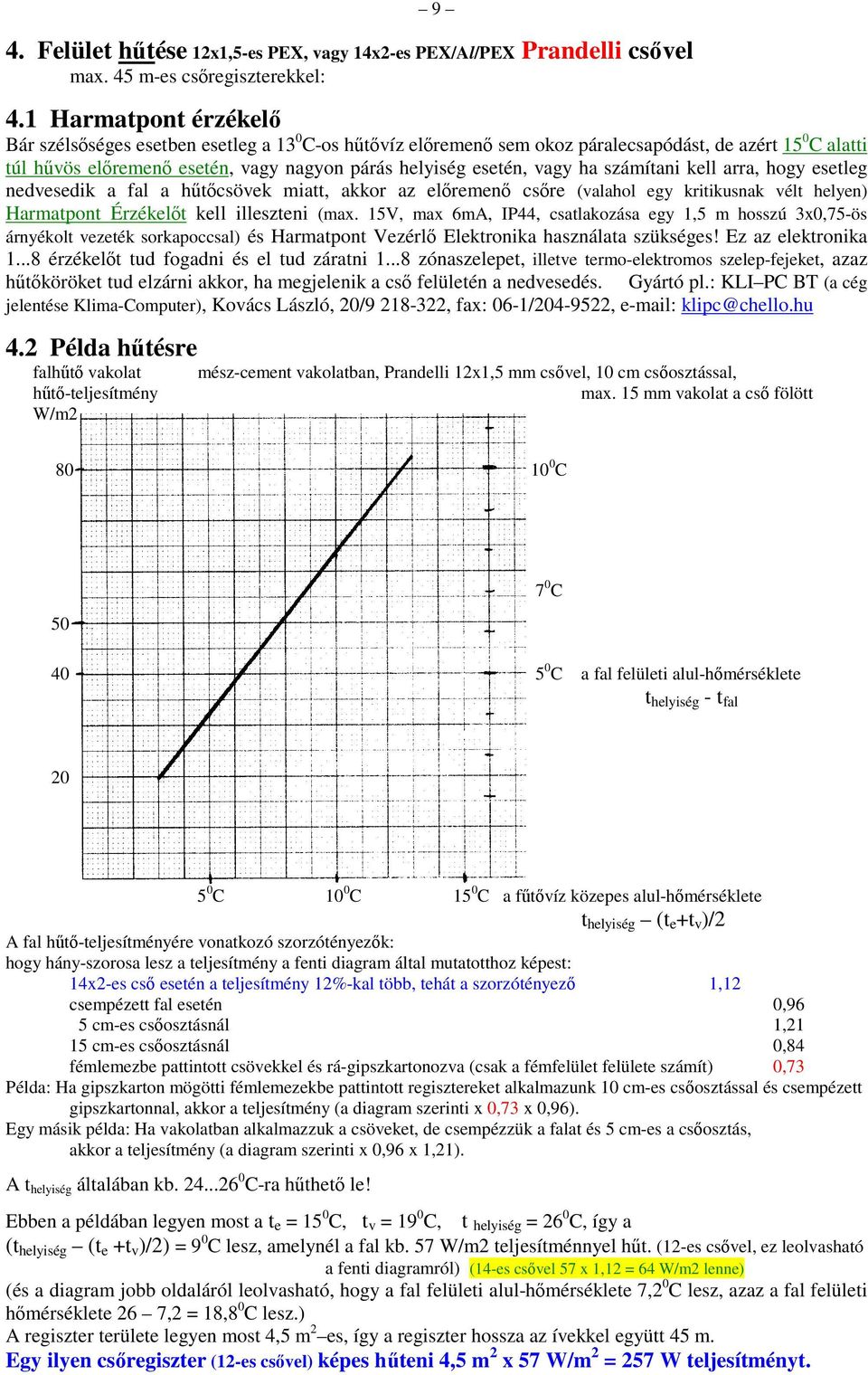

9 9 4. Felület hőtése 12x1,5-es PEX, vagy 14x2-es PEX/Al/PEX Prandelli csıvel max. 45 m-es csıregiszterekkel: 4.1 Harmatpont érzékelı Bár szélsıséges esetben esetleg a 13 0 C-os hőtıvíz elıremenı sem okoz páralecsapódást, de azért 15 0 C alatti túl hővös elıremenı esetén, vagy nagyon párás helyiség esetén, vagy ha számítani kell arra, hogy esetleg nedvesedik a fal a hőtıcsövek miatt, akkor az elıremenı csıre (valahol egy kritikusnak vélt helyen) Harmatpont Érzékelıt kell illeszteni (max. 15V, max 6mA, IP44, csatlakozása egy 1,5 m hosszú 3x0,75-ös árnyékolt vezeték sorkapoccsal) és Harmatpont Vezérlı Elektronika használata szükséges! Ez az elektronika érzékelıt tud fogadni és el tud záratni zónaszelepet, illetve termo-elektromos szelep-fejeket, azaz hőtıköröket tud elzárni akkor, ha megjelenik a csı felületén a nedvesedés. Gyártó pl.: KLI PC BT (a cég jelentése Klima-Computer), Kovács László, 20/ , fax: 06-1/ , klipc@chello.hu 4.2 Példa hőtésre falhőtı vakolat hőtı-teljesítmény W/m2 mész-cement vakolatban, Prandelli 12x1,5 mm csıvel, 10 cm csıosztással, max. 15 mm vakolat a csı fölött C C C a fal felületi alul-hımérséklete t helyiség - t fal C 10 0 C 15 0 C a főtıvíz közepes alul-hımérséklete t helyiség (t e +t v )/2 A fal hőtı-teljesítményére vonatkozó szorzótényezık: hogy hány-szorosa lesz a teljesítmény a fenti diagram által mutatotthoz képest: 14x2-es csı esetén a teljesítmény 12%-kal több, tehát a szorzótényezı 1,12 csempézett fal esetén 0,96 5 cm-es csıosztásnál 1,21 15 cm-es csıosztásnál 0,84 fémlemezbe pattintott csövekkel és rá-gipszkartonozva (csak a fémfelület felülete számít) 0,73 Példa: Ha gipszkarton mögötti fémlemezekbe pattintott regisztereket alkalmazunk 10 cm-es csıosztással és csempézett gipszkartonnal, akkor a teljesítmény (a diagram szerinti x 0,73 x 0,96). Egy másik példa: Ha vakolatban alkalmazzuk a csöveket, de csempézzük a falat és 5 cm-es a csıosztás, akkor a teljesítmény (a diagram szerinti x 0,96 x 1,21). A t helyiség általában kb C-ra hőthetı le! Ebben a példában legyen most a t e = 15 0 C, t v = 19 0 C, t helyiség = 26 0 C, így a (t helyiség (t e +t v )/2) = 9 0 C lesz, amelynél a fal kb. 57 W/m2 teljesítménnyel hőt. (12-es csıvel, ez leolvasható a fenti diagramról) (14-es csıvel 57 x 1,12 = 64 W/m2 lenne) (és a diagram jobb oldaláról leolvasható, hogy a fal felületi alul-hımérséklete 7,2 0 C lesz, azaz a fal felületi hımérséklete 26 7,2 = 18,8 0 C lesz.) A regiszter területe legyen most 4,5 m 2 es, így a regiszter hossza az ívekkel együtt 45 m. Egy ilyen csıregiszter (12-es csıvel) képes hőteni 4,5 m 2 x 57 W/m 2 = 257 W teljesítményt.

10 10 Ha a t v t e = t = 4 0 C, akkor a tömegáram 257/1,163/4= 55 kg/h, de mivel hátrafelé is van kb. 10 %-os teljesítményveszteség, emiatt a tömegáramot meg kell növelni kb. 10 %-kal. 55 kg/h x 1,1 = 61 kg/h, amely mellett a Prandelli 12x1,5-es csı ellenállása (a 3.2 pontban lévı csıellenállás diagram alapján) 20 mmv.o./m. De mivel os ívek is vannak és egy ív plusz ellenállása 0,7 m csı ellenállásának felel meg, és mivel a falon 2 m-enként van egy ív, így a csıhosszúságnak az 1,35-szeresét kell figyelembe venni. Így 45 m x 1,35 x 20 mmv.o./m = 1215 mmv.o. ellenállású egy ilyen regiszter egy ilyen hőtésnél, azaz 1,22 mv.o. És persze ki kell még számolni a 20-as (pl. Tichelmann) csı-kör és az idomok ellenállásait is, valamint a kazánházi és fıvezetéki ellenállásokat is. 4.3 Hőtéstechnikai szabályozás: A hőtıvíz t e elıremenıje csak nagyon indokolt esetben legyen kisebb 15 0 C-nál, mert túl hővös elıremenı esetén páralecsapódás keletkezhet a hőtı-csövek felületén a vakolaton belül!!! A t e hőtési elıremenı nyugodtan fix érték lehet, nem sok értelme van a t e elıremenıt változtatni C érték között (a külsı idıjárástól függıen). A primer oldal lehet pl. a föld mélyébe lenyúló több KPE csıhurok (lásd a D ábrán), de lehet két fúrt kút is. A primer oldalt átáramoltatjuk a H egységen (lásd a D ábrán). Így hőtjük le a szekunder oldali vizet. A szabályozó pl. a szekunder oldalon egy 3-járatú szelep, pl. Honeywell (V135...) és rajta egy értéktartó fej kapillárcsıvel és érzékelıvel (Honeywell T100R AA, ami beállítható C közé)(beszerezhetı csomagküldéssel 06-72/ ) D ábra pl C (primer oldal) (szekunder oldal) pl C lehőtött víz, pl. t e =15 0 C 14 0 C vissza a föld pl C mélyébe hővös víz a Sz szonda föld Megjegyzések: a H vagy hidraulikus váltó mélyébıl (zárt szondákból) vagy puffer vagy hıcserélı Az Sz szonda egy keringtetı szivattyú, a szívócsonkján min... mv.o. nyomás legyen! De a primer oldal lehet folyadékhőtı is amellyel puffertárolót hőtünk és a puffer aljából indul a szekunder oldali elıremenı. A szekunder oldali (égtájankénti) hőtési szivattyúk elektronikusak legyenek, mert a hőtési zónákat ki-be kapcsoltatjuk szobatermosztátokról (és esetleg még Harmatpont Érzékelıkrıl is) vezérelt zónaszelepekkel. Üzemeltetési szempontból az a szerencsésebb, ha minden helyiségnek külön-külön 20-as Tichelmann köre van, és minden kör kap zónaszelepet-és-szobatermosztátot is, mert így minden egyes helyiség külön-külön automatikusan ki-be kapcsoltatható. Vagy olcsóbb megoldás az, amikor pl. társasházakban minden lakásban lesz egy osztó-győjtı zónaszeleppel együtt és a lakás szobatermosztátja ezt az osztó-győjtı-zónaszelepet nyitja-zárja. Egy ilyen osztóra sok 20- as Tichelmann kör is ráköthetı és egy 20-as körre pedig max. 10 csıregiszter is csatlakoztatható. (18-as körre max. 7 csıregiszter) A zónaszelepek pl. Honeywell H, vagy esetleg UBG szelepek legyenek, a szelepek fejei pedig lassan mozgó termo-elektromos szelepállítók legyenek! 4.4 Szobatermosztátok elhelyezése: A szobatermosztátok elhelyezésénél tartsa be a megfelelı szabályokat. Ne a szokásokat tartsa be, mert azok bizony sokszor hibásak. A szobatermosztátokat ne tegye sarokba, ne tegye függöny mögé, ne tegye szekrény mögé, ne tegye huzatos helyre, ne tegye olyan helyre, ahol közvetlenül is rásüthetne a nap, ne tegye fali lámpa hıhatása alá se, ne tegye a főtött falfelület 20 cm-es közelségébe se!

11 11 5. Felület főtése 12x1,5-es PEX, vagy 14x2-es PEX/Al/PEX Prandelli csıvel max. 45 m-es csıregiszterekkel: falfőtı vakolat mész-cement vakolatban, Prandelli 12x1,5 mm csıvel, 10 cm csıosztással, max. 15 mm vakolat a csı fölött főtı-teljesítmény W/m2 a fal felületi túlhımérséklete t fal - t helyiség C C C C 5 0 C 10 0 C 15 0 C 20 0 C 25 0 C 30 0 C a főtıvíz közepes túlhımérséklete (t e +t v )/2 t helyiség A fal főtı-teljesítményére vonatkozó szorzótényezık: hogy hány-szorosa lesz a teljesítmény a fenti diagram által mutatotthoz képest: 14x2-es csı esetén a teljesítmény 12%-kal több, tehát a szorzótényezı 1,12 csempézett fal esetén 0,96 5 cm-es csıosztásnál 1,21 15 cm-es csıosztásnál 0,84 fémlemezbe pattintott csövekkel és rá-gipszkartonozva (csak a fémfelület felülete számít) 0,95 Példa: Ha gipszkarton mögötti fémlemezekbe pattintott regisztereket alkalmazunk 10 cm-es csıosztással és csempézett gipszkartonnal, akkor a teljesítmény (a diagram szerinti x 0,95 x 0,96). Egy másik példa: Ha vakolatban alkalmazzuk a csöveket, de csempézzük a falat és 5 cm-es a csıosztás, akkor a teljesítmény (a diagram szerinti x 0,96 x 1,21).

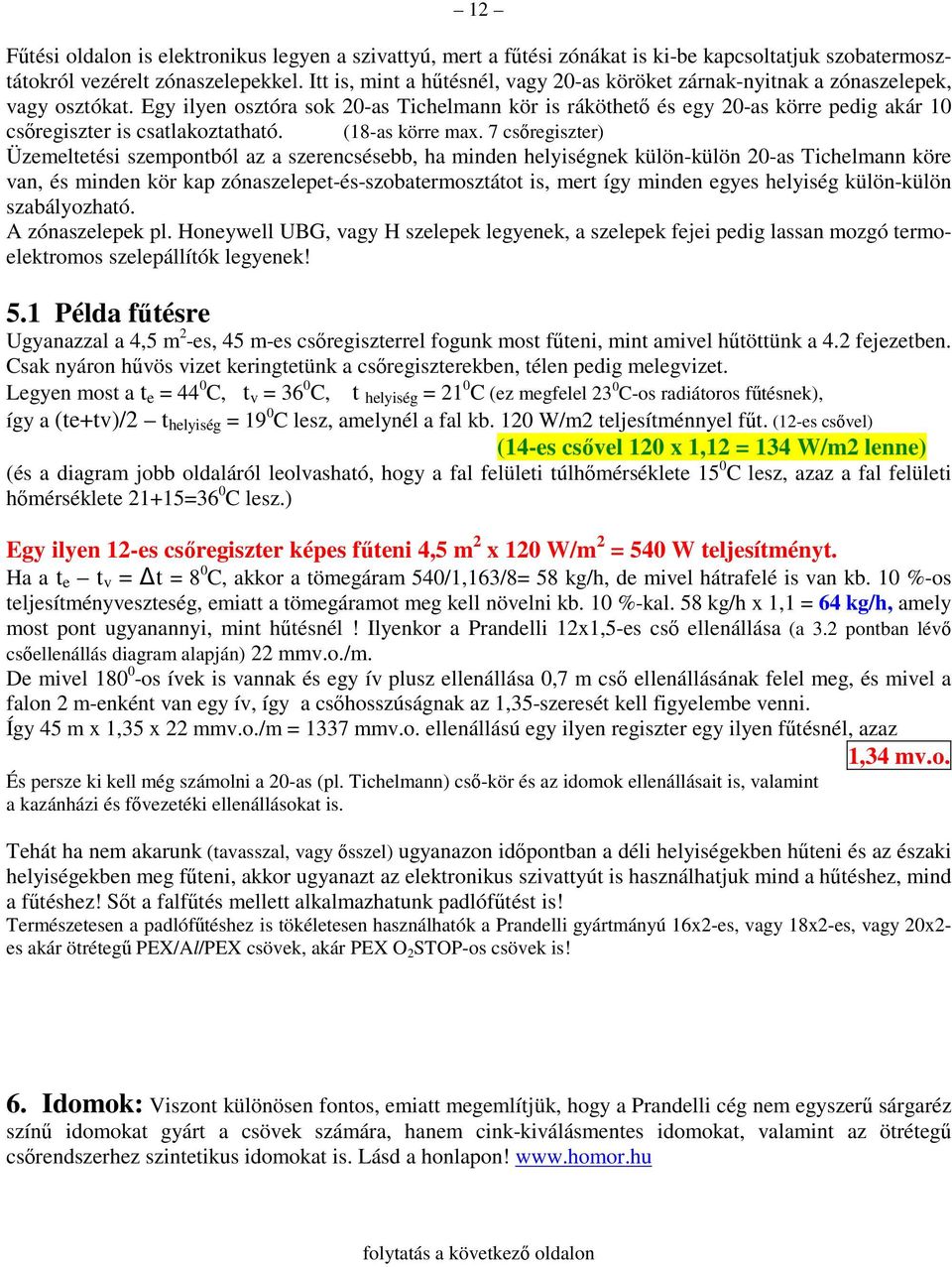

12 12 Főtési oldalon is elektronikus legyen a szivattyú, mert a főtési zónákat is ki-be kapcsoltatjuk szobatermosztátokról vezérelt zónaszelepekkel. Itt is, mint a hőtésnél, vagy 20-as köröket zárnak-nyitnak a zónaszelepek, vagy osztókat. Egy ilyen osztóra sok 20-as Tichelmann kör is ráköthetı és egy 20-as körre pedig akár 10 csıregiszter is csatlakoztatható. (18-as körre max. 7 csıregiszter) Üzemeltetési szempontból az a szerencsésebb, ha minden helyiségnek külön-külön 20-as Tichelmann köre van, és minden kör kap zónaszelepet-és-szobatermosztátot is, mert így minden egyes helyiség külön-külön szabályozható. A zónaszelepek pl. Honeywell UBG, vagy H szelepek legyenek, a szelepek fejei pedig lassan mozgó termoelektromos szelepállítók legyenek! 5.1 Példa főtésre Ugyanazzal a 4,5 m 2 -es, 45 m-es csıregiszterrel fogunk most főteni, mint amivel hőtöttünk a 4.2 fejezetben. Csak nyáron hővös vizet keringtetünk a csıregiszterekben, télen pedig melegvizet. Legyen most a t e = 44 0 C, t v = 36 0 C, t helyiség = 21 0 C (ez megfelel 23 0 C-os radiátoros főtésnek), így a (te+tv)/2 t helyiség = 19 0 C lesz, amelynél a fal kb. 120 W/m2 teljesítménnyel főt. (12-es csıvel) (14-es csıvel 120 x 1,12 = 134 W/m2 lenne) (és a diagram jobb oldaláról leolvasható, hogy a fal felületi túlhımérséklete 15 0 C lesz, azaz a fal felületi hımérséklete 21+15=36 0 C lesz.) Egy ilyen 12-es csıregiszter képes főteni 4,5 m 2 x 120 W/m 2 = 540 W teljesítményt. Ha a t e t v = t = 8 0 C, akkor a tömegáram 540/1,163/8= 58 kg/h, de mivel hátrafelé is van kb. 10 %-os teljesítményveszteség, emiatt a tömegáramot meg kell növelni kb. 10 %-kal. 58 kg/h x 1,1 = 64 kg/h, amely most pont ugyanannyi, mint hőtésnél! Ilyenkor a Prandelli 12x1,5-es csı ellenállása (a 3.2 pontban lévı csıellenállás diagram alapján) 22 mmv.o./m. De mivel os ívek is vannak és egy ív plusz ellenállása 0,7 m csı ellenállásának felel meg, és mivel a falon 2 m-enként van egy ív, így a csıhosszúságnak az 1,35-szeresét kell figyelembe venni. Így 45 m x 1,35 x 22 mmv.o./m = 1337 mmv.o. ellenállású egy ilyen regiszter egy ilyen főtésnél, azaz 1,34 mv.o. És persze ki kell még számolni a 20-as (pl. Tichelmann) csı-kör és az idomok ellenállásait is, valamint a kazánházi és fıvezetéki ellenállásokat is. Tehát ha nem akarunk (tavasszal, vagy ısszel) ugyanazon idıpontban a déli helyiségekben hőteni és az északi helyiségekben meg főteni, akkor ugyanazt az elektronikus szivattyút is használhatjuk mind a hőtéshez, mind a főtéshez! Sıt a falfőtés mellett alkalmazhatunk padlófőtést is! Természetesen a padlófőtéshez is tökéletesen használhatók a Prandelli gyártmányú 16x2-es, vagy 18x2-es, vagy 20x2- es akár ötrétegő PEX/Al/PEX csövek, akár PEX O 2 STOP-os csövek is! 6. Idomok: Viszont különösen fontos, emiatt megemlítjük, hogy a Prandelli cég nem egyszerő sárgaréz színő idomokat gyárt a csövek számára, hanem cink-kiválásmentes idomokat, valamint az ötrétegő csırendszerhez szintetikus idomokat is. Lásd a honlapon! folytatás a következı oldalon

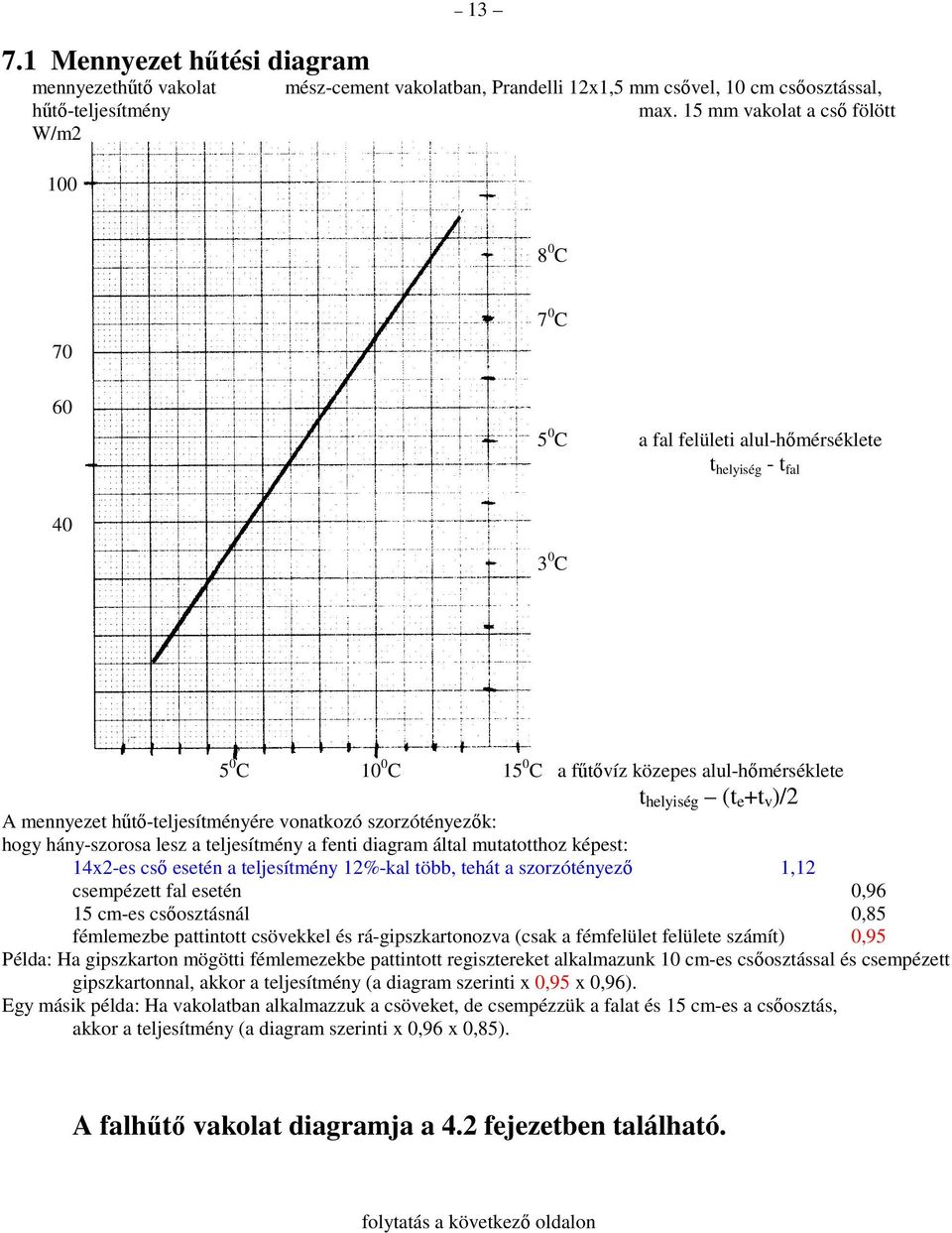

13 7.1 Mennyezet hőtési diagram mennyezethőtı vakolat hőtı-teljesítmény W/m mész-cement vakolatban, Prandelli 12x1,5 mm csıvel, 10 cm csıosztással, max. 15 mm vakolat a csı fölött 8 0 C C 5 0 C a fal felületi alul-hımérséklete t helyiség - t fal C 5 0 C 10 0 C 15 0 C a főtıvíz közepes alul-hımérséklete t helyiség (t e +t v )/2 A mennyezet hőtı-teljesítményére vonatkozó szorzótényezık: hogy hány-szorosa lesz a teljesítmény a fenti diagram által mutatotthoz képest: 14x2-es csı esetén a teljesítmény 12%-kal több, tehát a szorzótényezı 1,12 csempézett fal esetén 0,96 15 cm-es csıosztásnál 0,85 fémlemezbe pattintott csövekkel és rá-gipszkartonozva (csak a fémfelület felülete számít) 0,95 Példa: Ha gipszkarton mögötti fémlemezekbe pattintott regisztereket alkalmazunk 10 cm-es csıosztással és csempézett gipszkartonnal, akkor a teljesítmény (a diagram szerinti x 0,95 x 0,96). Egy másik példa: Ha vakolatban alkalmazzuk a csöveket, de csempézzük a falat és 15 cm-es a csıosztás, akkor a teljesítmény (a diagram szerinti x 0,96 x 0,85). A falhőtı vakolat diagramja a 4.2 fejezetben található. folytatás a következı oldalon

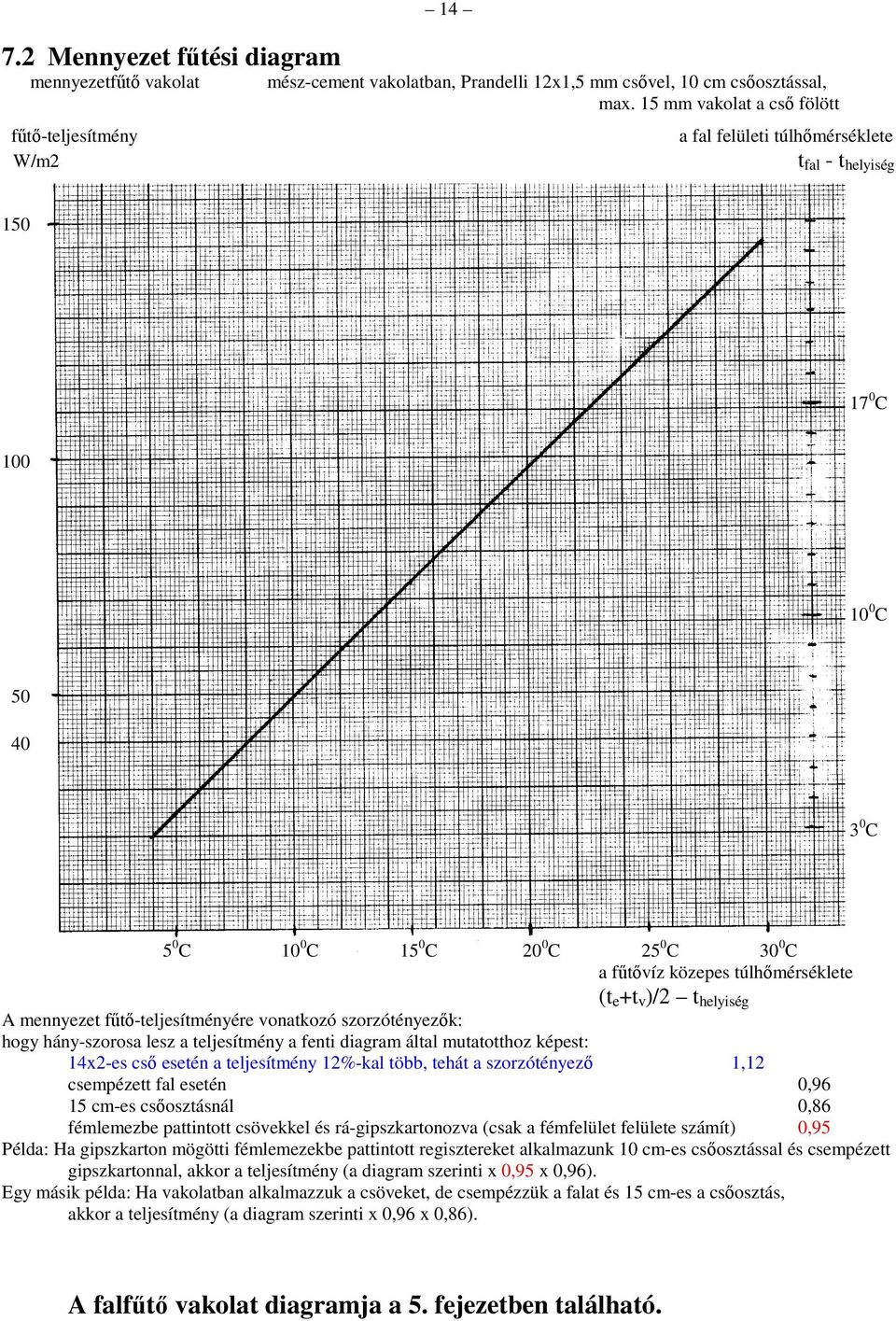

14 Mennyezet főtési diagram mennyezetfőtı vakolat mész-cement vakolatban, Prandelli 12x1,5 mm csıvel, 10 cm csıosztással, max. 15 mm vakolat a csı fölött főtı-teljesítmény W/m2 a fal felületi túlhımérséklete t fal - t helyiség C C C 5 0 C 10 0 C 15 0 C 20 0 C 25 0 C 30 0 C a főtıvíz közepes túlhımérséklete (t e +t v )/2 t helyiség A mennyezet főtı-teljesítményére vonatkozó szorzótényezık: hogy hány-szorosa lesz a teljesítmény a fenti diagram által mutatotthoz képest: 14x2-es csı esetén a teljesítmény 12%-kal több, tehát a szorzótényezı 1,12 csempézett fal esetén 0,96 15 cm-es csıosztásnál 0,86 fémlemezbe pattintott csövekkel és rá-gipszkartonozva (csak a fémfelület felülete számít) 0,95 Példa: Ha gipszkarton mögötti fémlemezekbe pattintott regisztereket alkalmazunk 10 cm-es csıosztással és csempézett gipszkartonnal, akkor a teljesítmény (a diagram szerinti x 0,95 x 0,96). Egy másik példa: Ha vakolatban alkalmazzuk a csöveket, de csempézzük a falat és 15 cm-es a csıosztás, akkor a teljesítmény (a diagram szerinti x 0,96 x 0,86). A falfőtı vakolat diagramja a 5. fejezetben található.

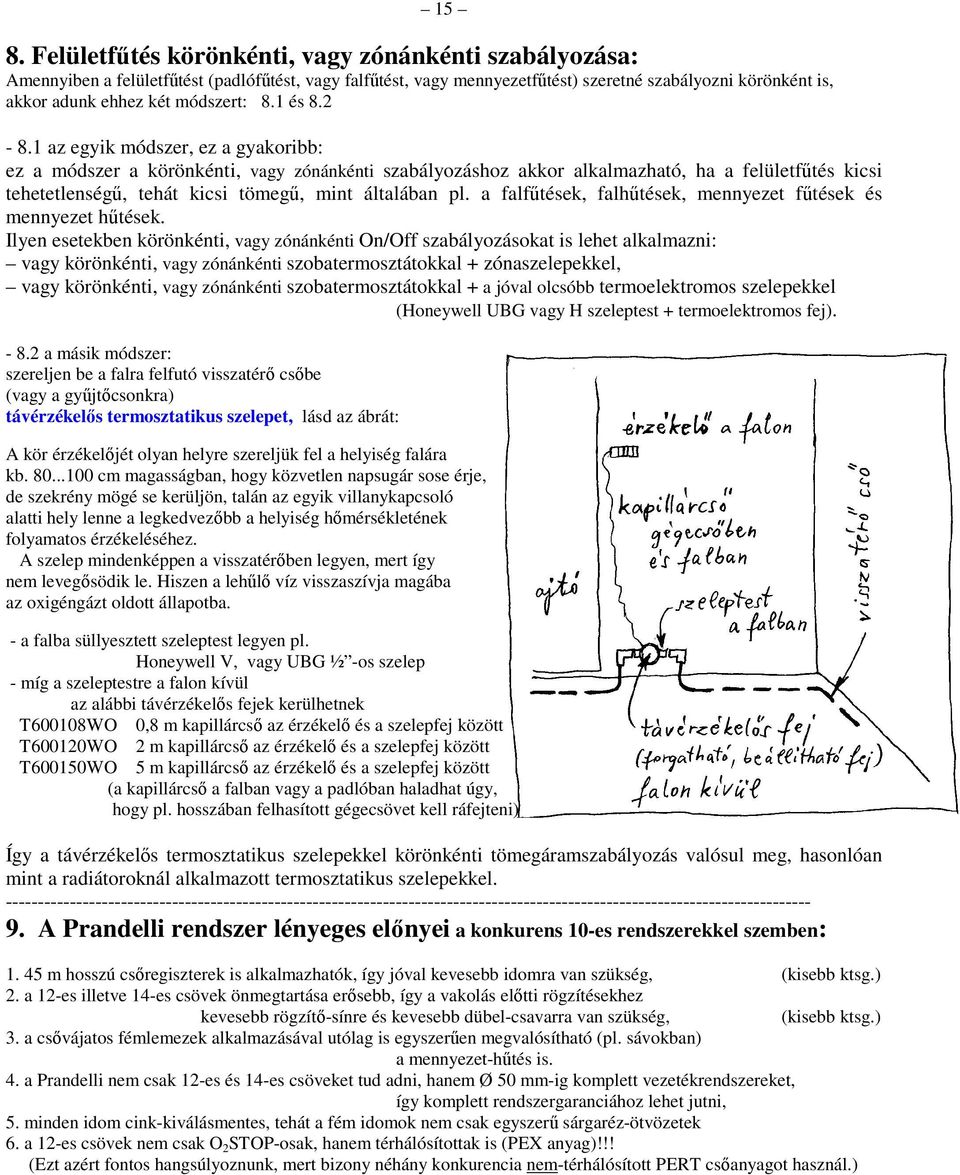

15 15 8. Felületfőtés körönkénti, vagy zónánkénti szabályozása: Amennyiben a felületfőtést (padlófőtést, vagy falfőtést, vagy mennyezetfőtést) szeretné szabályozni körönként is, akkor adunk ehhez két módszert: 8.1 és az egyik módszer, ez a gyakoribb: ez a módszer a körönkénti, vagy zónánkénti szabályozáshoz akkor alkalmazható, ha a felületfőtés kicsi tehetetlenségő, tehát kicsi tömegő, mint általában pl. a falfőtések, falhőtések, mennyezet főtések és mennyezet hőtések. Ilyen esetekben körönkénti, vagy zónánkénti On/Off szabályozásokat is lehet alkalmazni: vagy körönkénti, vagy zónánkénti szobatermosztátokkal + zónaszelepekkel, vagy körönkénti, vagy zónánkénti szobatermosztátokkal + a jóval olcsóbb termoelektromos szelepekkel (Honeywell UBG vagy H szeleptest + termoelektromos fej) a másik módszer: szereljen be a falra felfutó visszatérı csıbe (vagy a győjtıcsonkra) távérzékelıs termosztatikus szelepet, lásd az ábrát: A kör érzékelıjét olyan helyre szereljük fel a helyiség falára kb cm magasságban, hogy közvetlen napsugár sose érje, de szekrény mögé se kerüljön, talán az egyik villanykapcsoló alatti hely lenne a legkedvezıbb a helyiség hımérsékletének folyamatos érzékeléséhez. A szelep mindenképpen a visszatérıben legyen, mert így nem levegısödik le. Hiszen a lehőlı víz visszaszívja magába az oxigéngázt oldott állapotba. - a falba süllyesztett szeleptest legyen pl. Honeywell V, vagy UBG ½ -os szelep - míg a szeleptestre a falon kívül az alábbi távérzékelıs fejek kerülhetnek T600108WO 0,8 m kapillárcsı az érzékelı és a szelepfej között T600120WO 2 m kapillárcsı az érzékelı és a szelepfej között T600150WO 5 m kapillárcsı az érzékelı és a szelepfej között (a kapillárcsı a falban vagy a padlóban haladhat úgy, hogy pl. hosszában felhasított gégecsövet kell ráfejteni) Így a távérzékelıs termosztatikus szelepekkel körönkénti tömegáramszabályozás valósul meg, hasonlóan mint a radiátoroknál alkalmazott termosztatikus szelepekkel A Prandelli rendszer lényeges elınyei a konkurens 10-es rendszerekkel szemben: m hosszú csıregiszterek is alkalmazhatók, így jóval kevesebb idomra van szükség, (kisebb ktsg.) 2. a 12-es illetve 14-es csövek önmegtartása erısebb, így a vakolás elıtti rögzítésekhez kevesebb rögzítı-sínre és kevesebb dübel-csavarra van szükség, (kisebb ktsg.) 3. a csıvájatos fémlemezek alkalmazásával utólag is egyszerően megvalósítható (pl. sávokban) a mennyezet-hőtés is. 4. a Prandelli nem csak 12-es és 14-es csöveket tud adni, hanem Ø 50 mm-ig komplett vezetékrendszereket, így komplett rendszergaranciához lehet jutni, 5. minden idom cink-kiválásmentes, tehát a fém idomok nem csak egyszerő sárgaréz-ötvözetek 6. a 12-es csövek nem csak O 2 STOP-osak, hanem térhálósítottak is (PEX anyag)!!! (Ezt azért fontos hangsúlyoznunk, mert bizony néhány konkurencia nem-térhálósított PERT csıanyagot használ.)

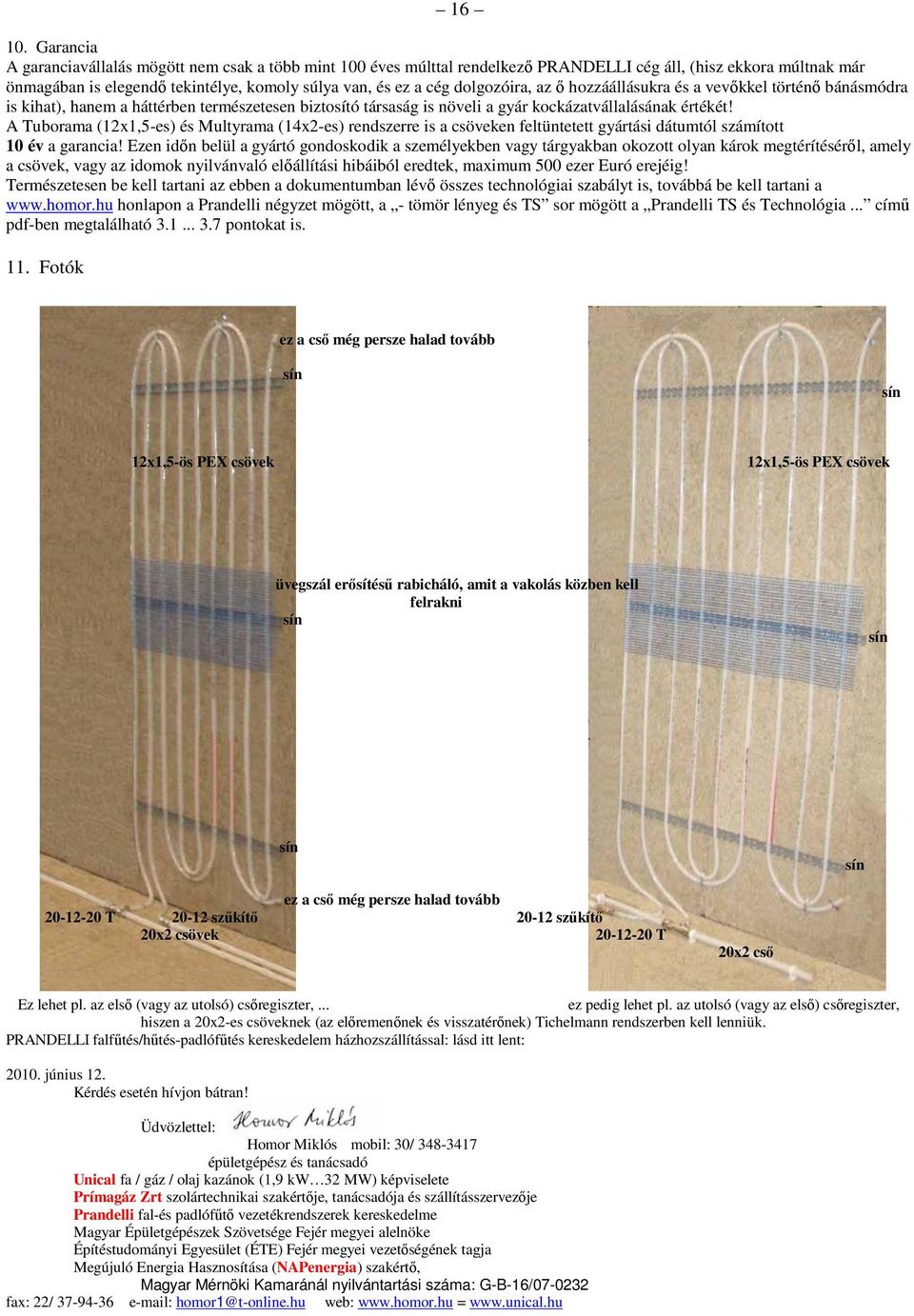

16 Garancia A garanciavállalás mögött nem csak a több mint 100 éves múlttal rendelkezı PRANDELLI cég áll, (hisz ekkora múltnak már önmagában is elegendı tekintélye, komoly súlya van, és ez a cég dolgozóira, az ı hozzáállásukra és a vevıkkel történı bánásmódra is kihat), hanem a háttérben természetesen biztosító társaság is növeli a gyár kockázatvállalásának értékét! A Tuborama (12x1,5-es) és Multyrama (14x2-es) rendszerre is a csöveken feltüntetett gyártási dátumtól számított 10 év a garancia! Ezen idın belül a gyártó gondoskodik a személyekben vagy tárgyakban okozott olyan károk megtérítésérıl, amely a csövek, vagy az idomok nyilvánvaló elıállítási hibáiból eredtek, maximum 500 ezer Euró erejéig! Természetesen be kell tartani az ebben a dokumentumban lévı összes technológiai szabályt is, továbbá be kell tartani a honlapon a Prandelli négyzet mögött, a - tömör lényeg és TS sor mögött a Prandelli TS és Technológia... címő pdf-ben megtalálható pontokat is. 11. Fotók ez a csı még persze halad tovább sín sín 12x1,5-ös PEX csövek 12x1,5-ös PEX csövek üvegszál erısítéső rabicháló, amit a vakolás közben kell felrakni sín sín sín sín ez a csı még persze halad tovább T szőkítı szőkítı 20x2 csövek T 20x2 csı Ez lehet pl. az elsı (vagy az utolsó) csıregiszter,... ez pedig lehet pl. az utolsó (vagy az elsı) csıregiszter, hiszen a 20x2-es csöveknek (az elıremenınek és visszatérınek) Tichelmann rendszerben kell lenniük. PRANDELLI falfőtés/hőtés-padlófőtés kereskedelem házhozszállítással: lásd itt lent: június 12. Kérdés esetén hívjon bátran! Üdvözlettel: Homor Miklós mobil: 30/ épületgépész és tanácsadó Unical fa / gáz / olaj kazánok (1,9 kw 32 MW) képviselete Prímagáz Zrt szolártechnikai szakértıje, tanácsadója és szállításszervezıje Prandelli fal-és padlófőtı vezetékrendszerek kereskedelme Magyar Épületgépészek Szövetsége Fejér megyei alelnöke Építéstudományi Egyesület (ÉTE) Fejér megyei vezetıségének tagja Megújuló Energia Hasznosítása (NAPenergia) szakértı, Magyar Mérnöki Kamaránál nyilvántartási száma: G-B-16/ fax: 22/ homor1@t-online.hu web: =
