Direkt rendszerek. A direkt rendszerben az elnyelés, tárolás, leadás egy helyen történik.

Átírás

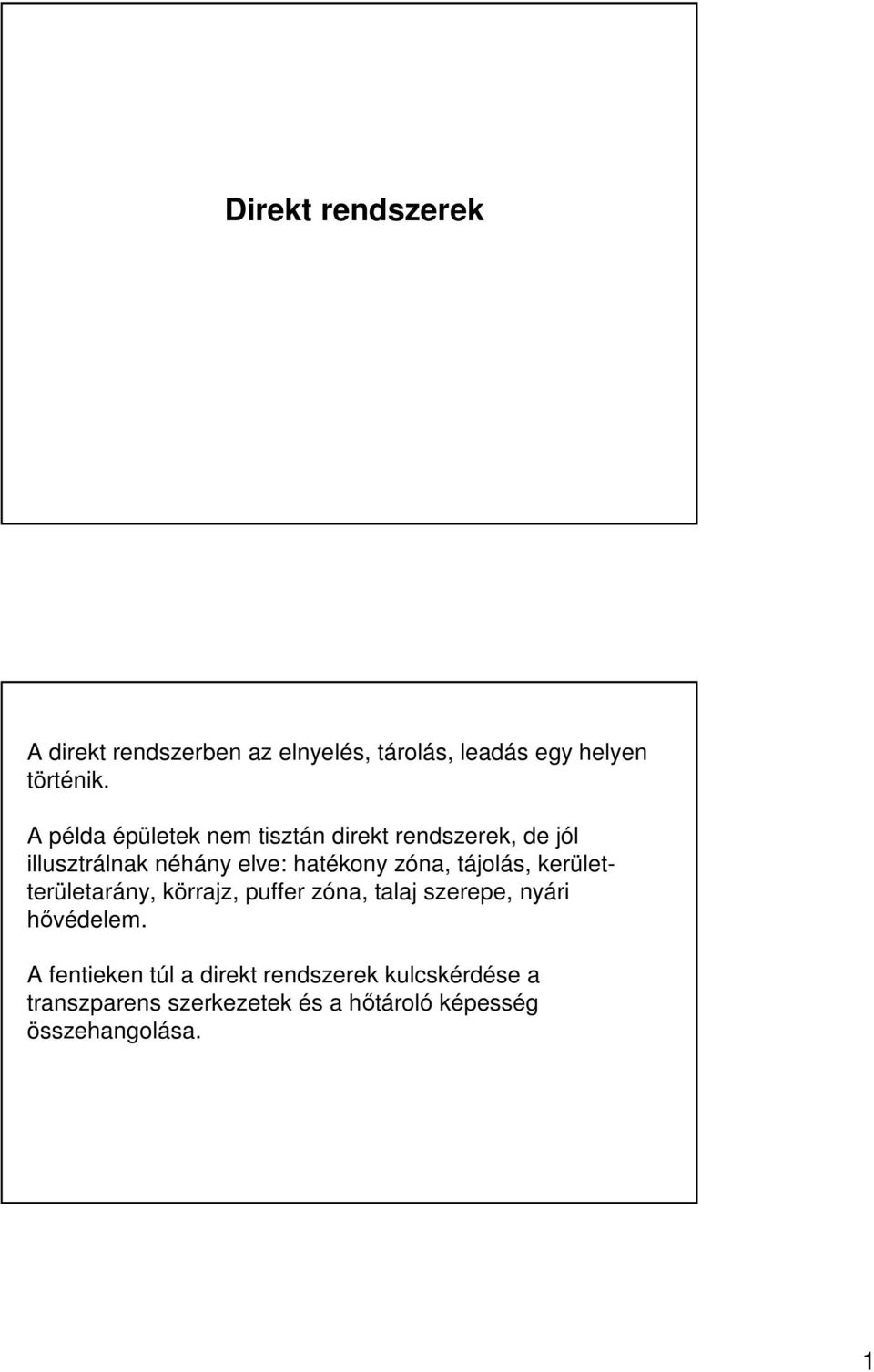

1 Direkt rendszerek A direkt rendszerben az elnyelés, tárolás, leadás egy helyen történik. A példa épületek nem tisztán direkt rendszerek, de jól illusztrálnak néhány elve: hatékony zóna, tájolás, kerületterületarány, körrajz, puffer zóna, talaj szerepe, nyári hıvédelem. A fentieken túl a direkt rendszerek kulcskérdése a transzparens szerkezetek és a hıtároló képesség összehangolása. 1

2 A hatékony zóna mélysége kb. 5 m a szokásos szemöldök magasságok mellett Fontos tudni, merre tájoljuk a transzparens szerkezeteket, azok mögött mennyi hıtároló tömegre van szükség... 2

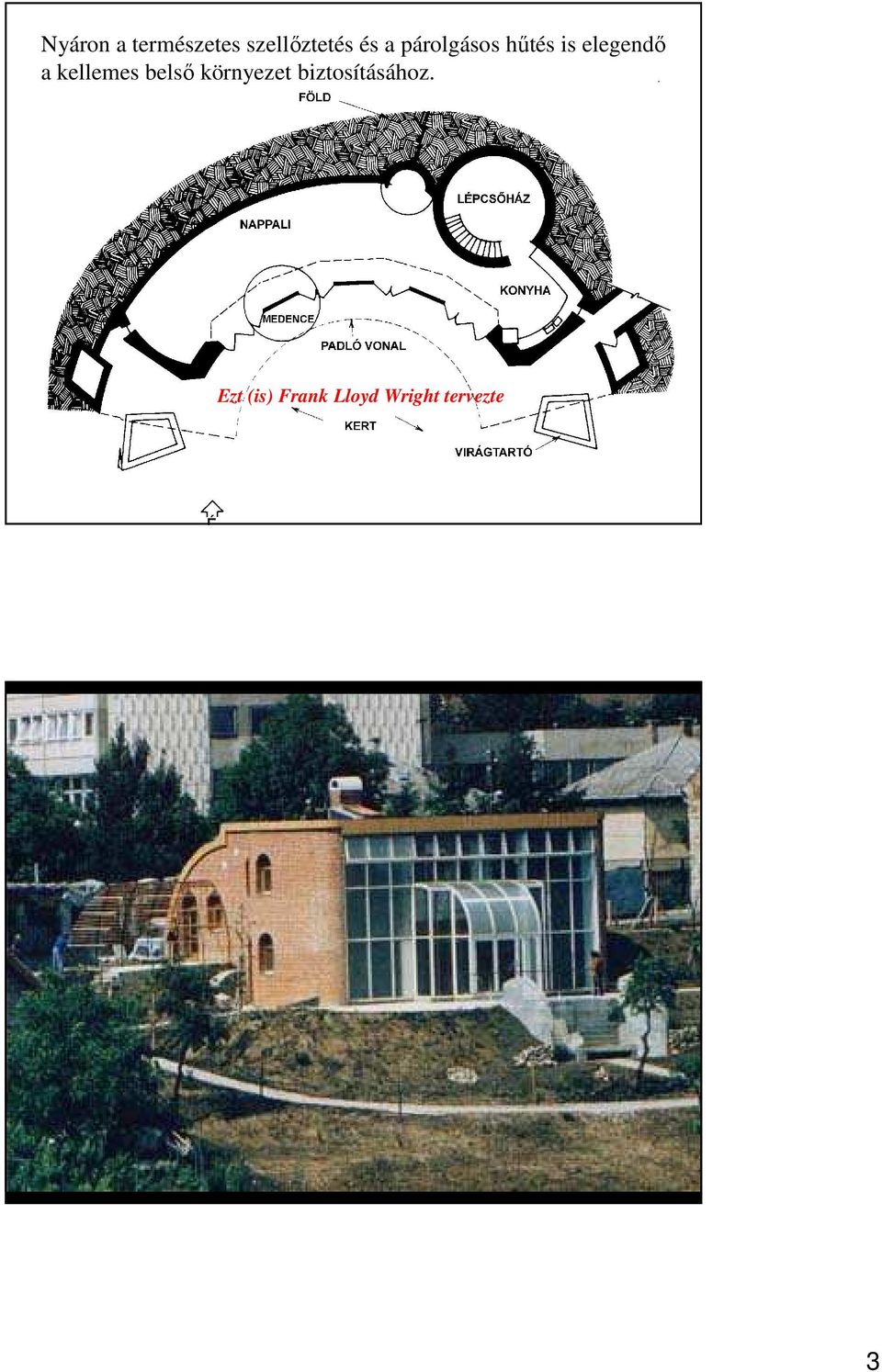

3 Nyáron a természetes szellıztetés és a párolgásos hőtés is elegendı a kellemes belsı környezet biztosításához. Ezt (is) Frank Lloyd Wright tervezte 3

4 4

5 5

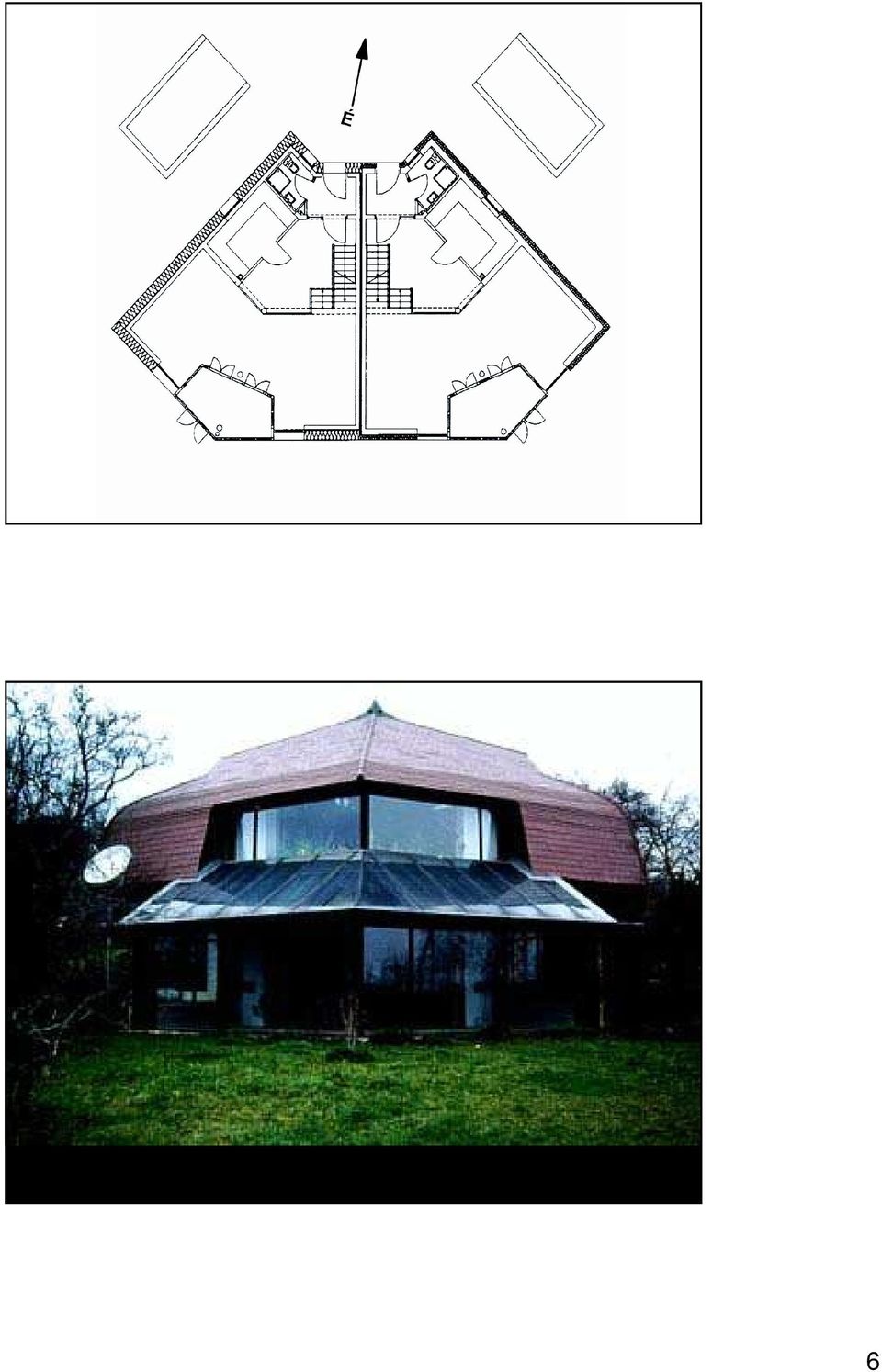

6 6

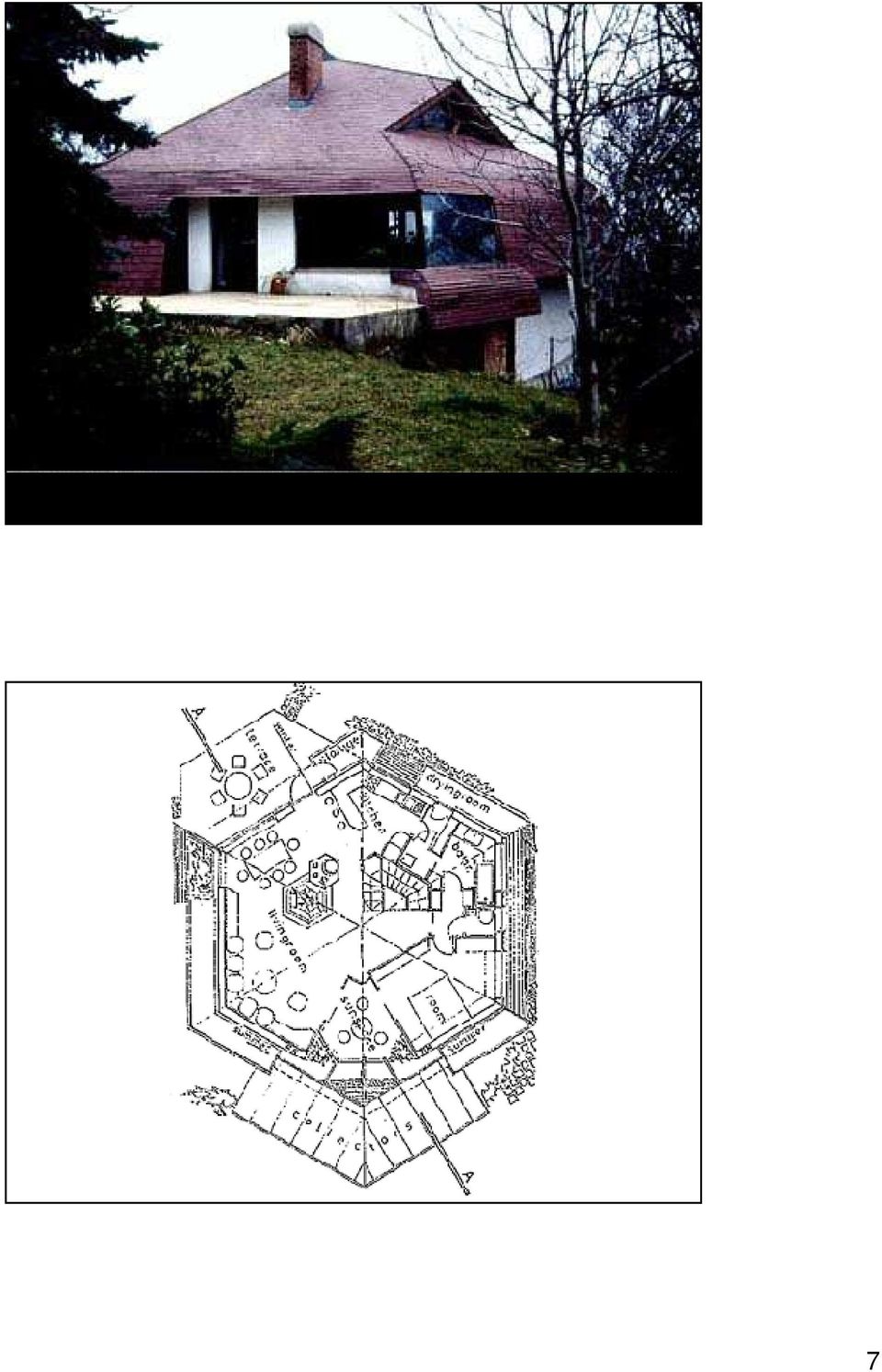

7 7

8 8

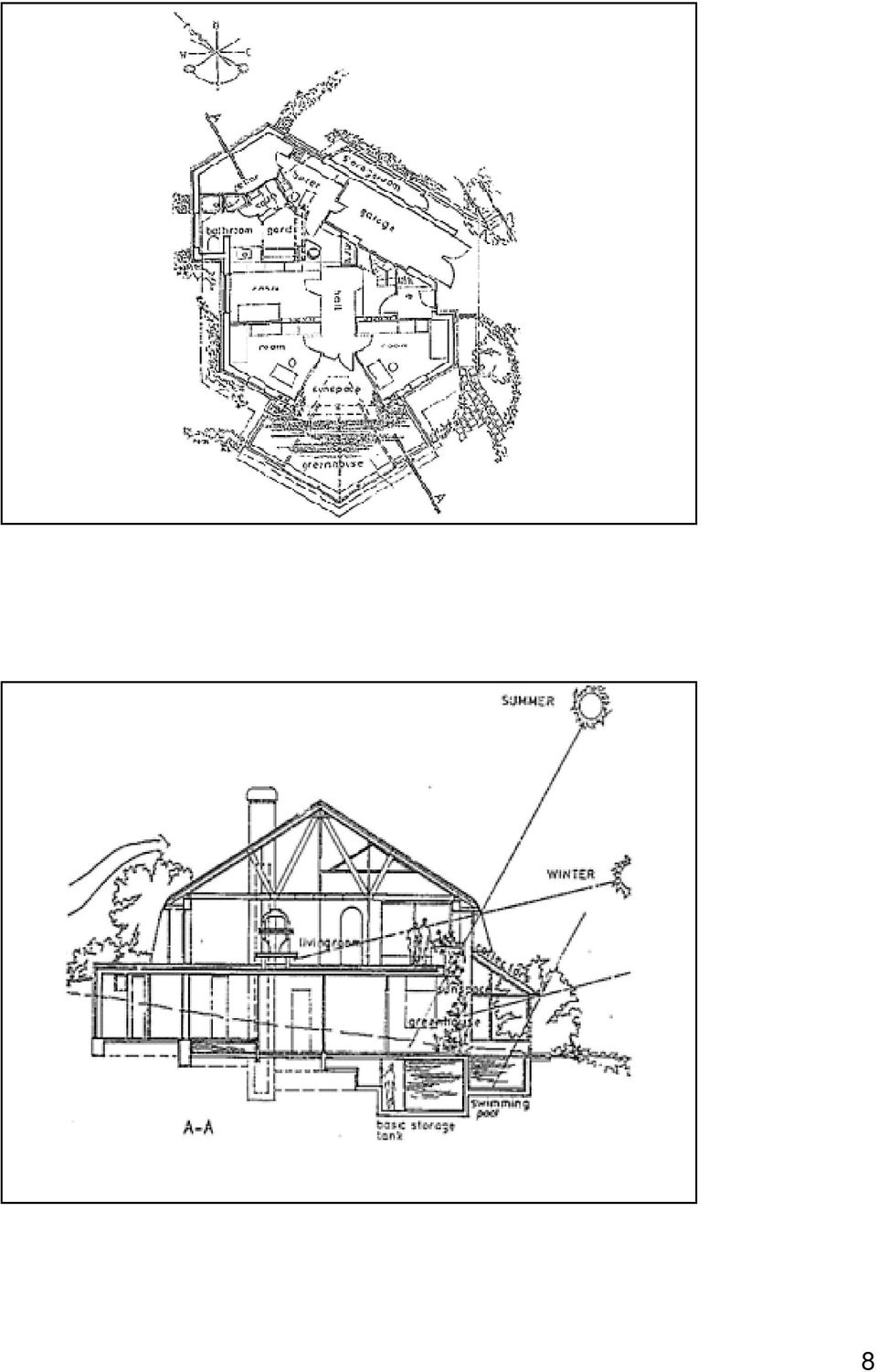

9 9

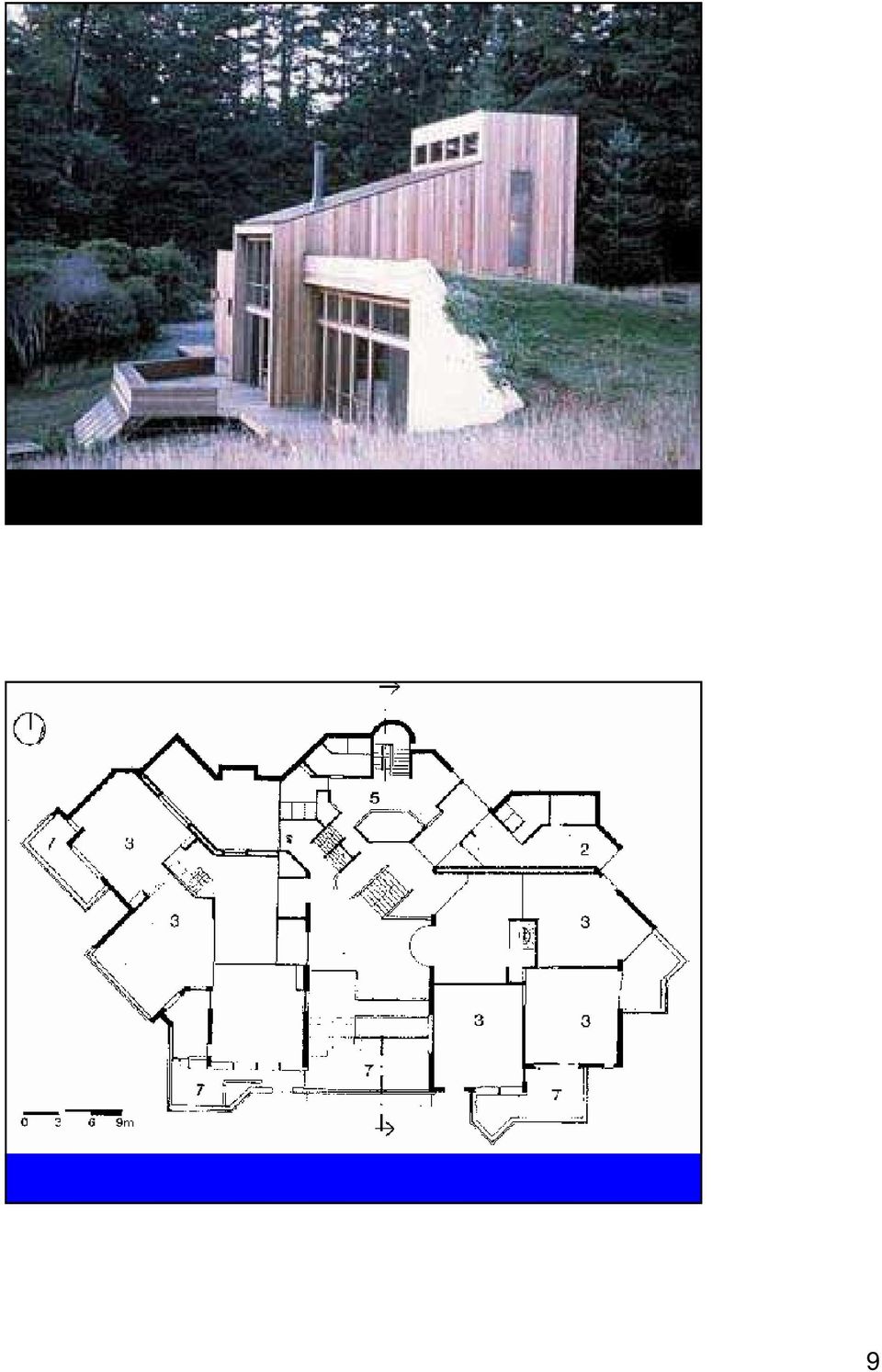

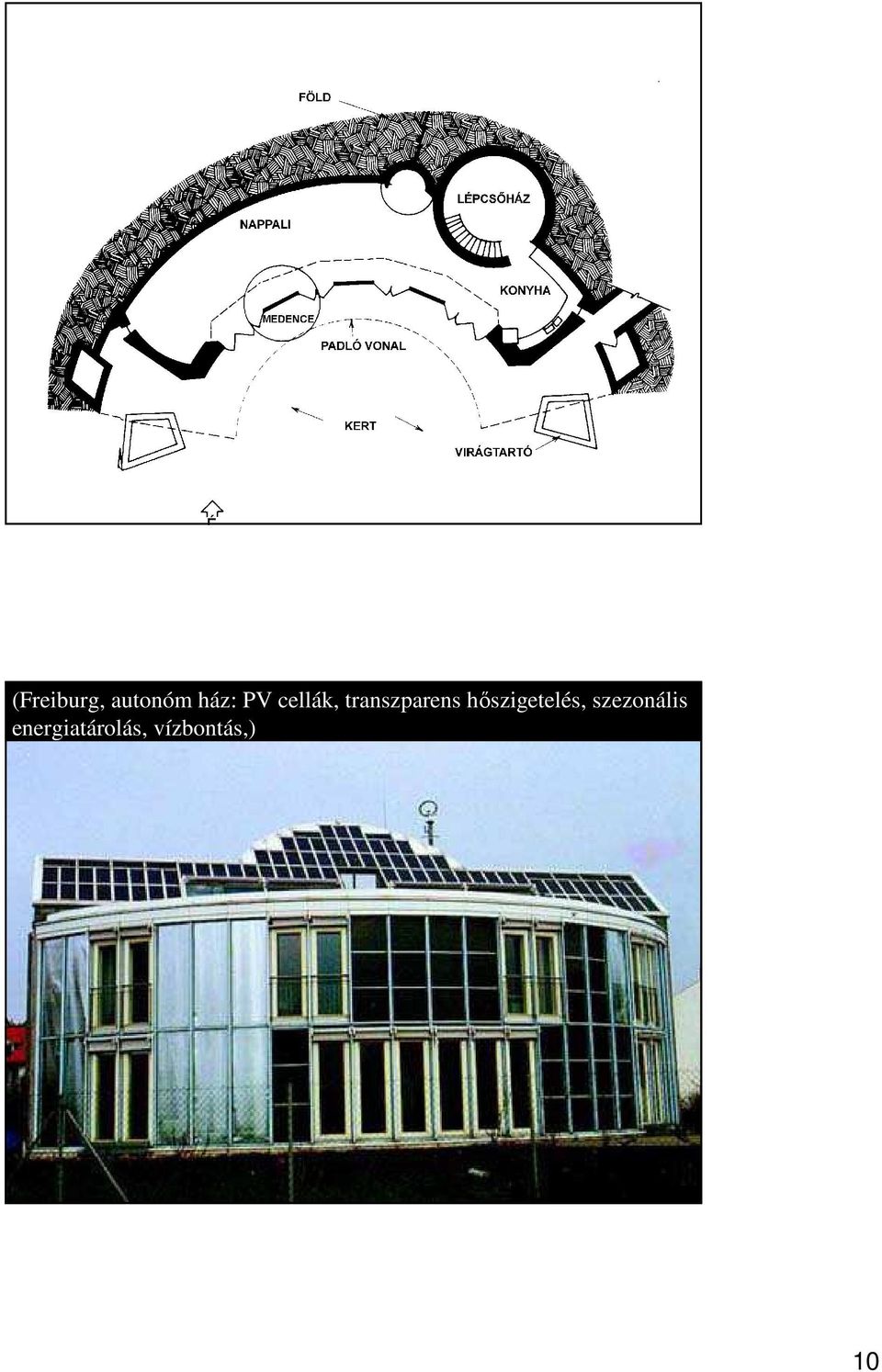

10 (Freiburg, autonóm ház: PV cellák, transzparens hıszigetelés, szezonális energiatárolás, vízbontás,) 10

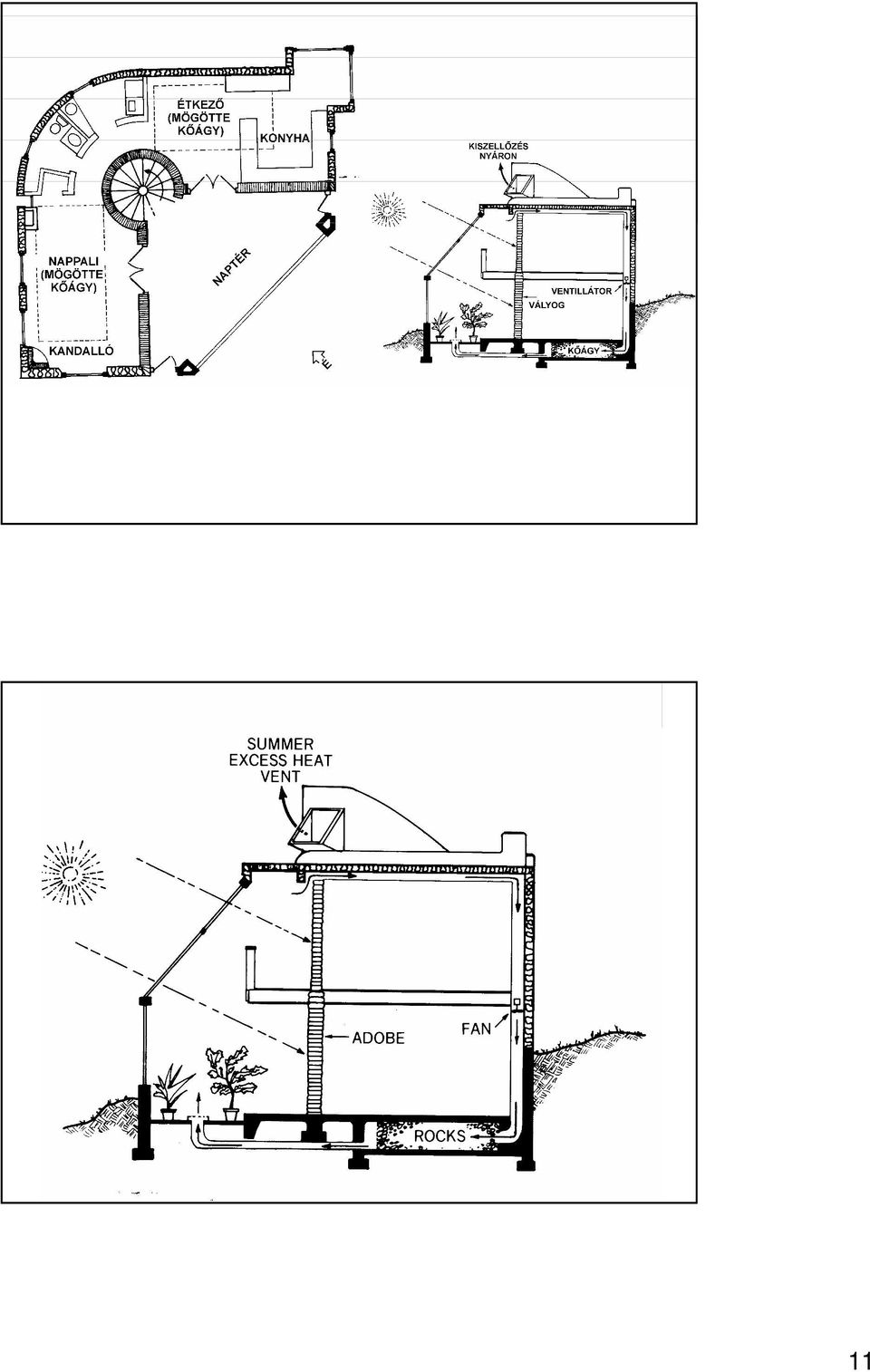

11 11

12 12

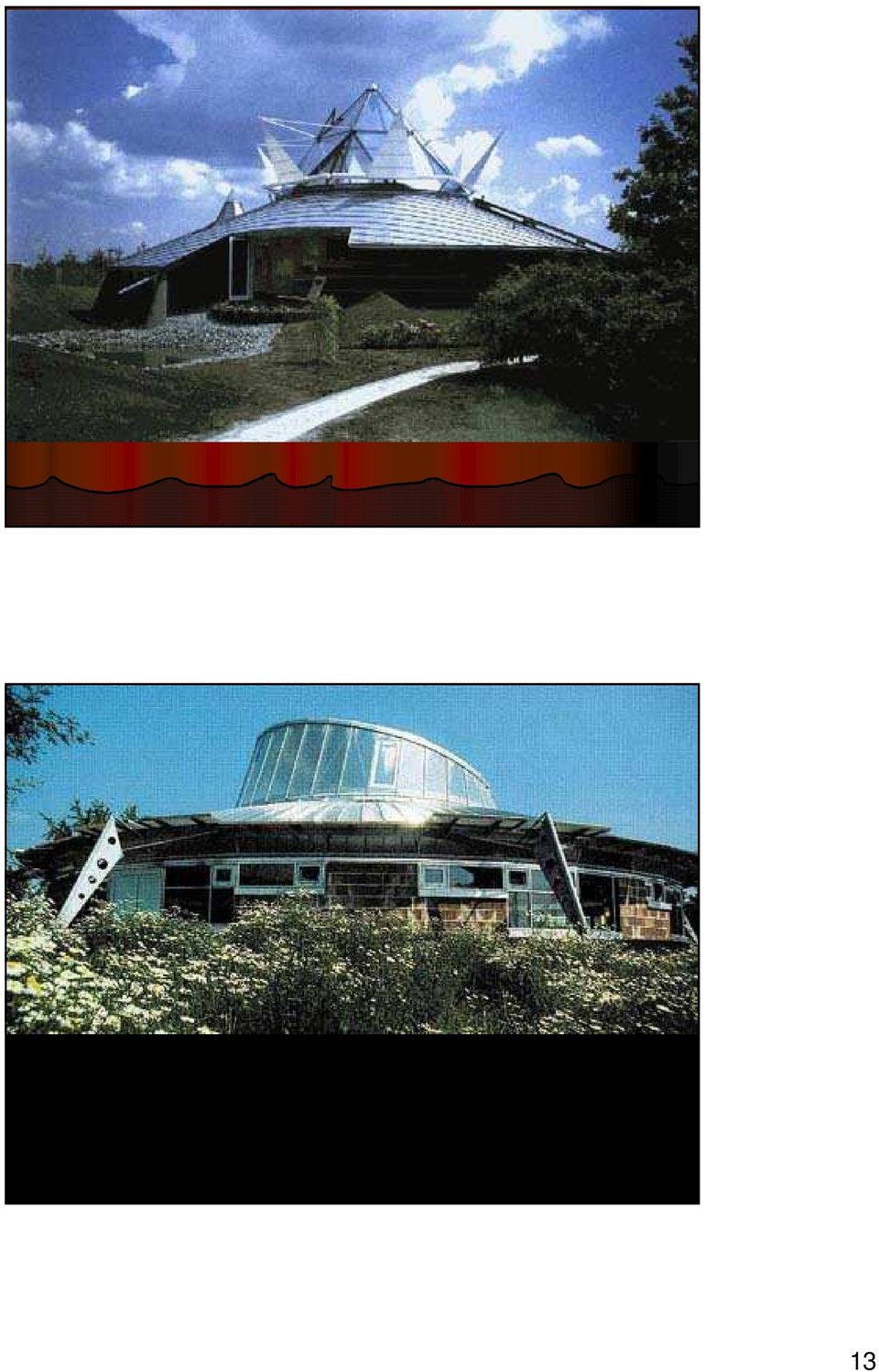

13 13

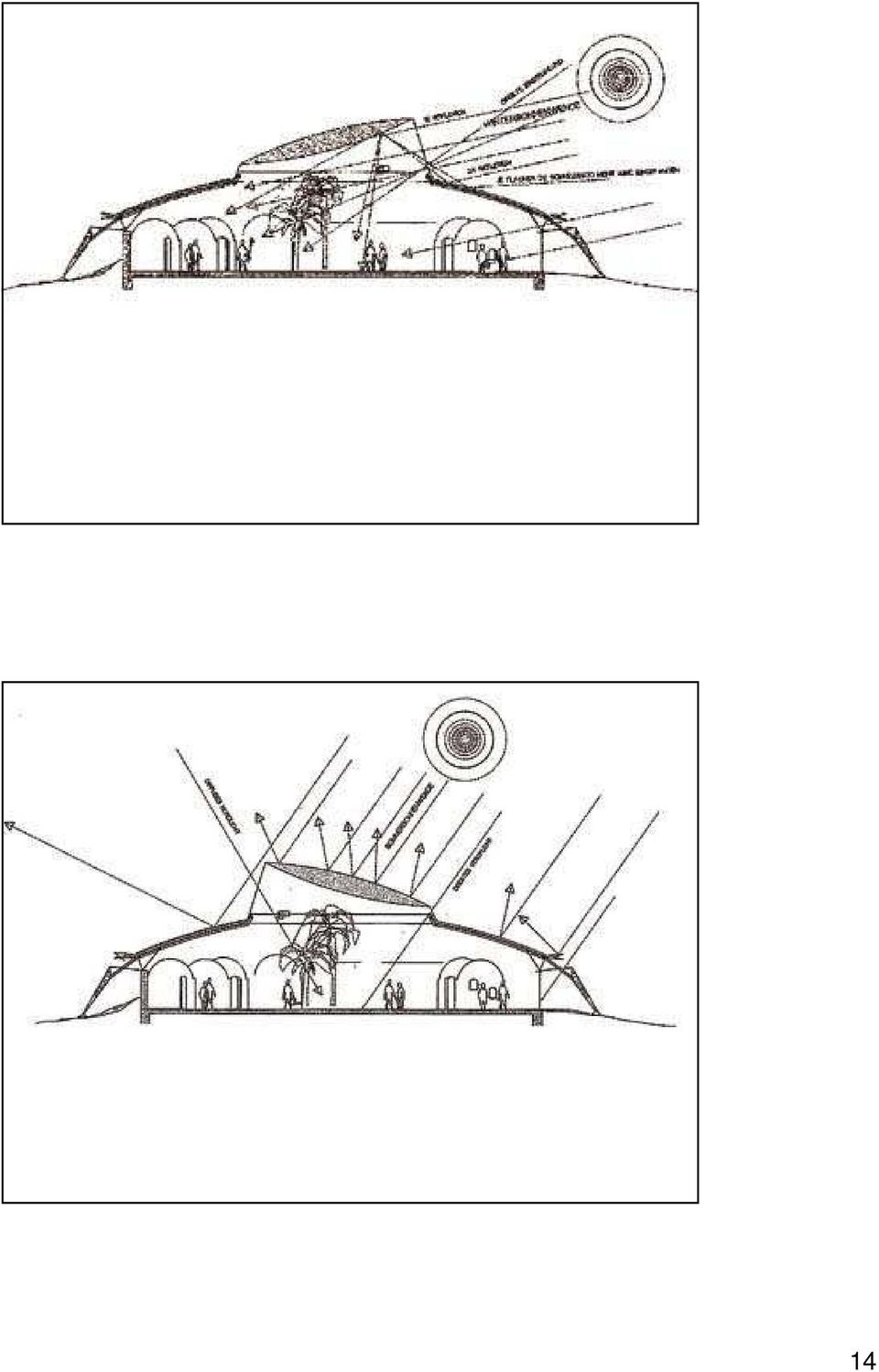

14 14

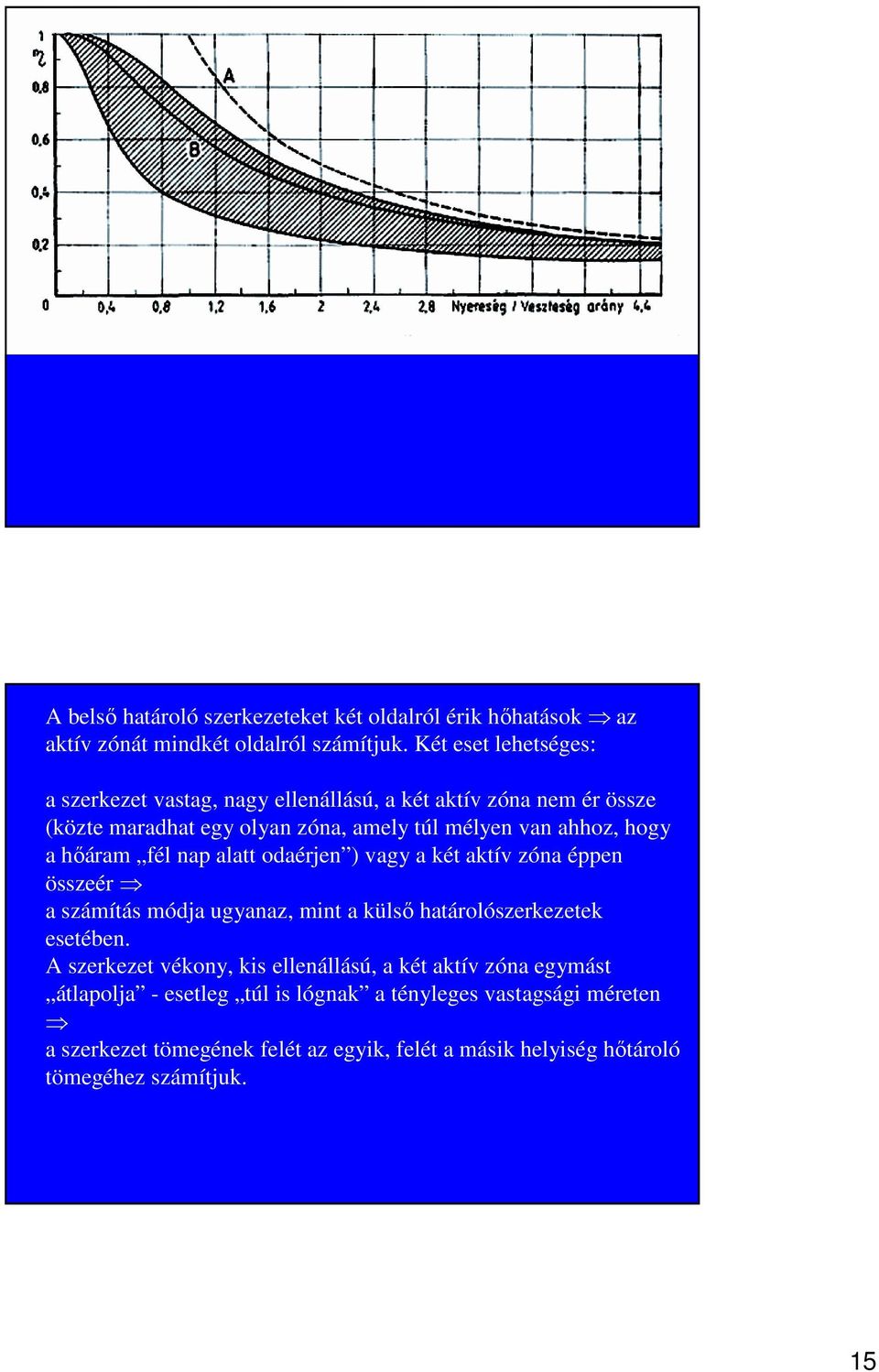

15 A belsı határoló szerkezeteket két oldalról érik hıhatások az aktív zónát mindkét oldalról számítjuk. Két eset lehetséges: a szerkezet vastag, nagy ellenállású, a két aktív zóna nem ér össze (közte maradhat egy olyan zóna, amely túl mélyen van ahhoz, hogy a hıáram fél nap alatt odaérjen ) vagy a két aktív zóna éppen összeér a számítás módja ugyanaz, mint a külsı határolószerkezetek esetében. A szerkezet vékony, kis ellenállású, a két aktív zóna egymást átlapolja - esetleg túl is lógnak a tényleges vastagsági méreten a szerkezet tömegének felét az egyik, felét a másik helyiség hıtároló tömegéhez számítjuk. 15

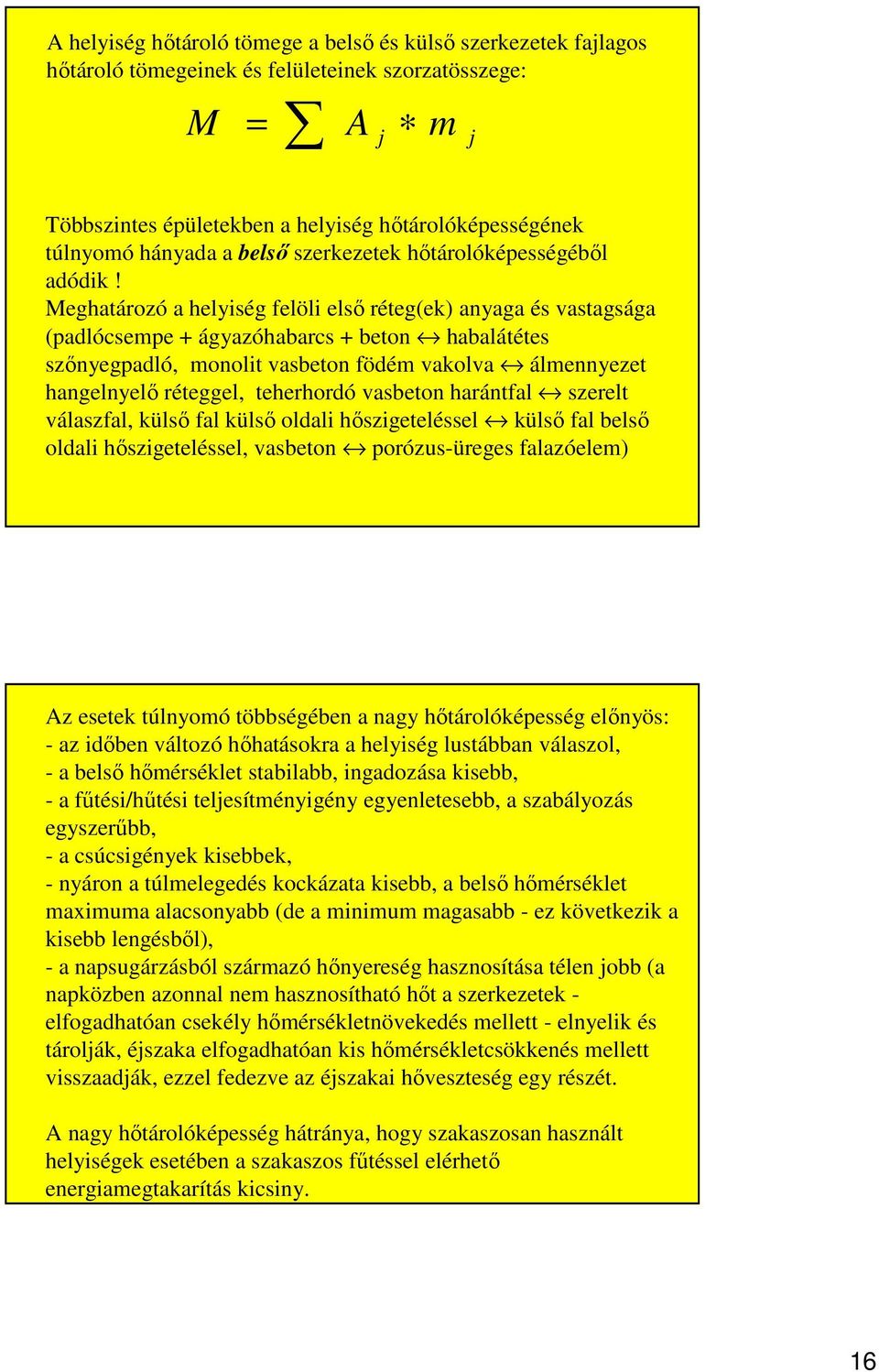

16 A helyiség hıtároló tömege a belsı és külsı szerkezetek fajlagos hıtároló tömegeinek és felületeinek szorzatösszege: M = A j m j Többszintes épületekben a helyiség hıtárolóképességének túlnyomó hányada a belsı szerkezetek hıtárolóképességébıl adódik! Meghatározó a helyiség felöli elsı réteg(ek) anyaga és vastagsága (padlócsempe + ágyazóhabarcs + beton habalátétes szınyegpadló, monolit vasbeton födém vakolva álmennyezet hangelnyelı réteggel, teherhordó vasbeton harántfal szerelt válaszfal, külsı fal külsı oldali hıszigeteléssel külsı fal belsı oldali hıszigeteléssel, vasbeton porózus-üreges falazóelem) Az esetek túlnyomó többségében a nagy hıtárolóképesség elınyös: - az idıben változó hıhatásokra a helyiség lustábban válaszol, - a belsı hımérséklet stabilabb, ingadozása kisebb, - a főtési/hőtési teljesítményigény egyenletesebb, a szabályozás egyszerőbb, - a csúcsigények kisebbek, - nyáron a túlmelegedés kockázata kisebb, a belsı hımérséklet maximuma alacsonyabb (de a minimum magasabb - ez következik a kisebb lengésbıl), - a napsugárzásból származó hınyereség hasznosítása télen jobb (a napközben azonnal nem hasznosítható hıt a szerkezetek - elfogadhatóan csekély hımérsékletnövekedés mellett - elnyelik és tárolják, éjszaka elfogadhatóan kis hımérsékletcsökkenés mellett visszaadják, ezzel fedezve az éjszakai hıveszteség egy részét. A nagy hıtárolóképesség hátránya, hogy szakaszosan használt helyiségek esetében a szakaszos főtéssel elérhetı energiamegtakarítás kicsiny. 16

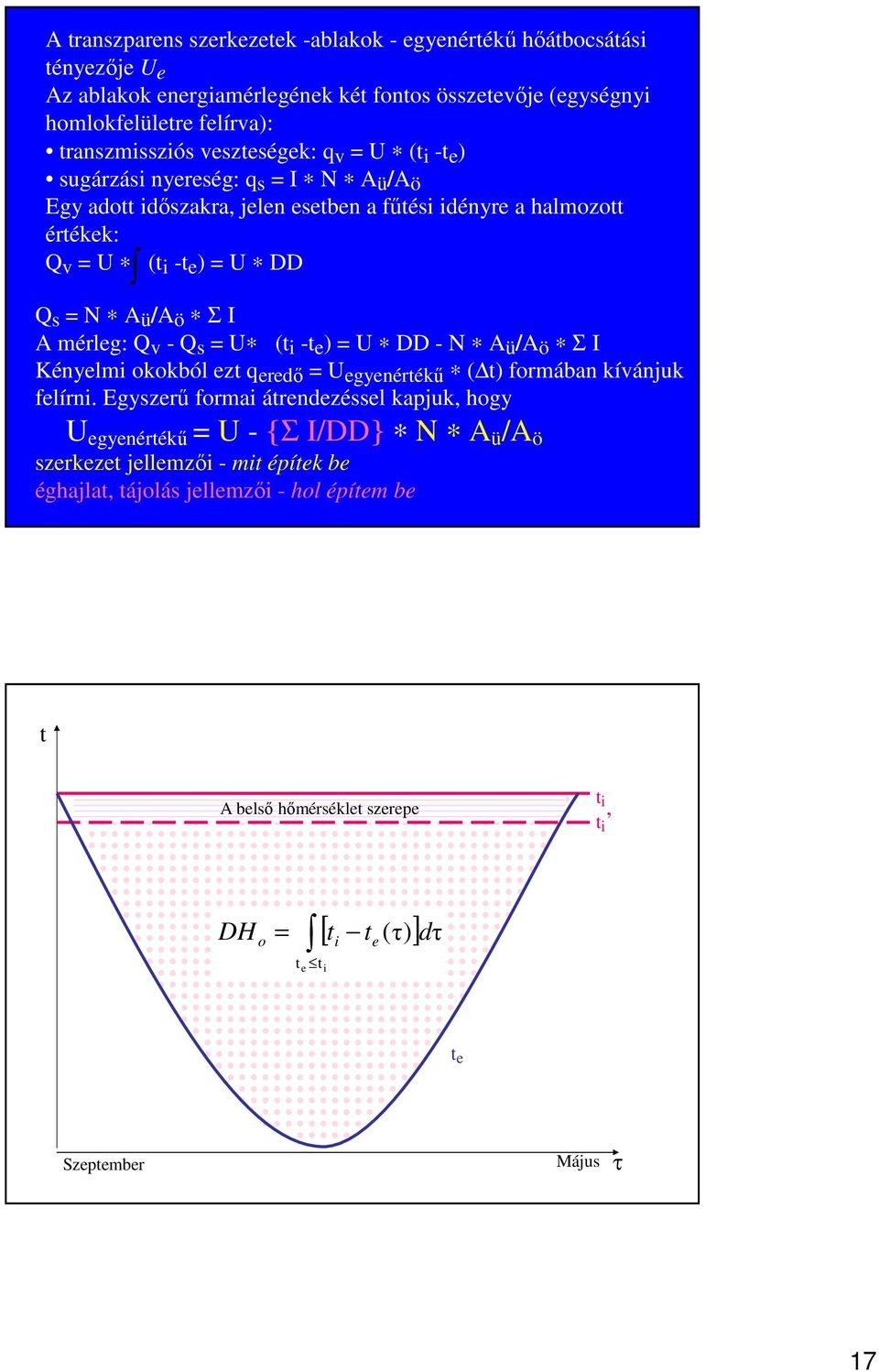

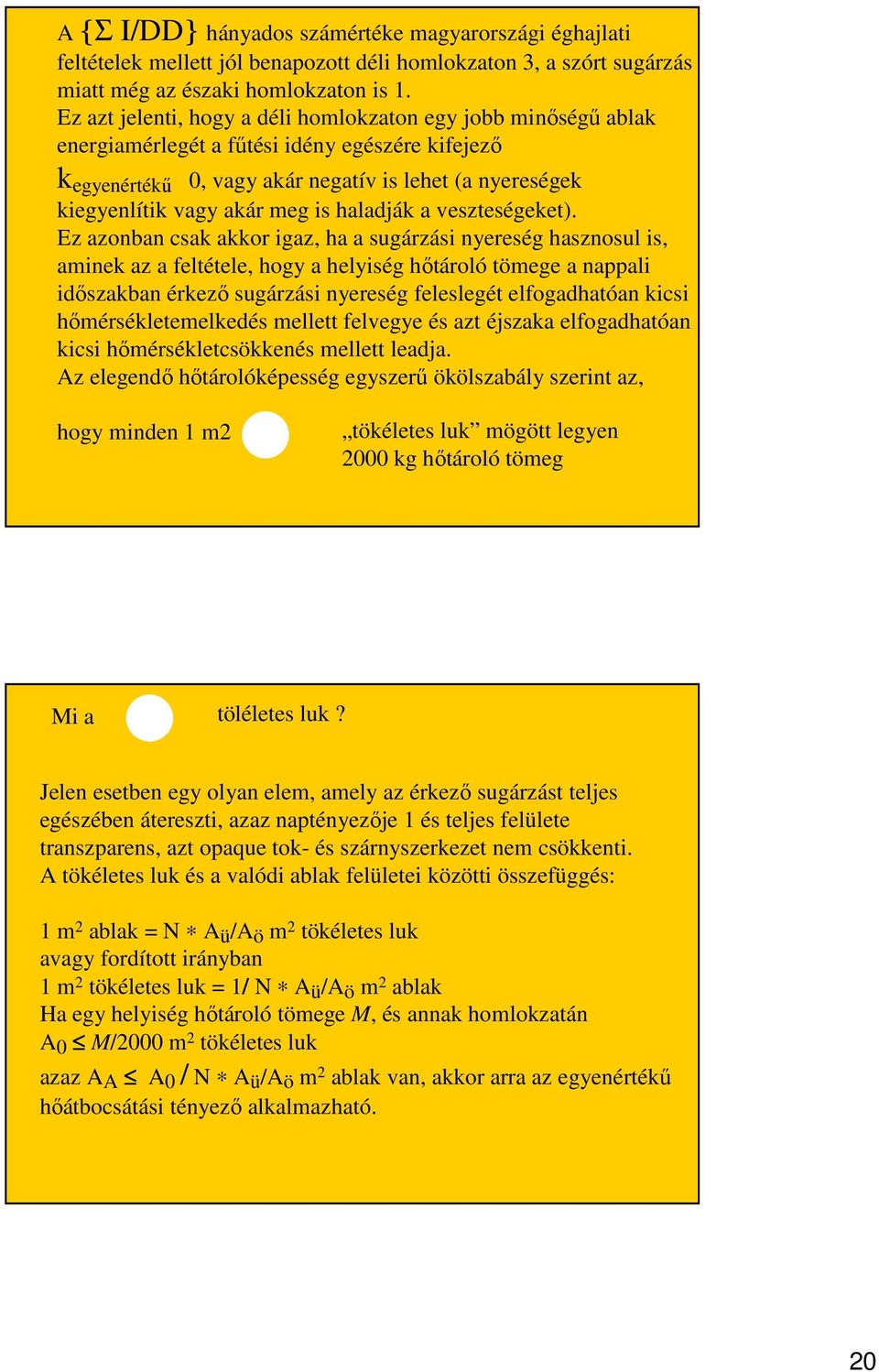

17 A transzparens szerkezetek -ablakok - egyenértékő hıátbocsátási tényezıje U e Az ablakok energiamérlegének két fontos összetevıje (egységnyi homlokfelületre felírva): transzmissziós veszteségek: q v = U (t i -t e ) sugárzási nyereség: q s = I N A ü /A ö Egy adott idıszakra, jelen esetben a főtési idényre a halmozott értékek: Q v = U (t i -t e ) = U DD Q s = N A ü /A ö Σ I A mérleg: Q v - Q s = U (t i -t e ) = U DD - N A ü /A ö Σ I Kényelmi okokból ezt q eredı = U egyenértékő ( t) formában kívánjuk felírni. Egyszerő formai átrendezéssel kapjuk, hogy U egyenértékő = U - {Σ I/DD} N A ü /A ö szerkezet jellemzıi - mit építek be éghajlat, tájolás jellemzıi - hol építem be t A belsı hımérséklet szerepe t i t i DH o = [ t t τ) ] i e t e t i ( dτ t e Szeptember Május τ 17

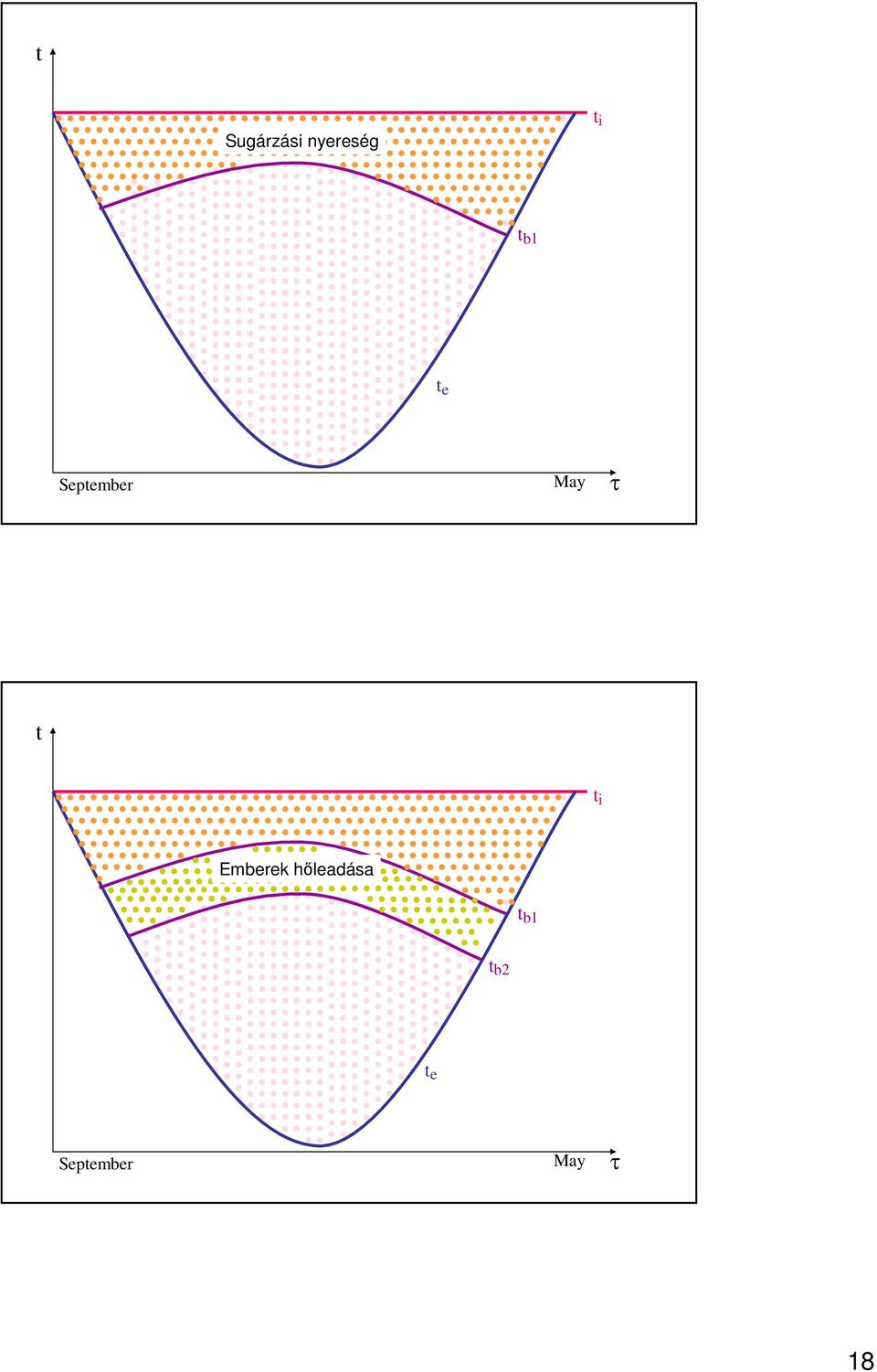

18 t Sugárzási nyereség t i t b1 t e September May τ t t i Emberek hıleadása t b1 t b2 t e September May τ 18

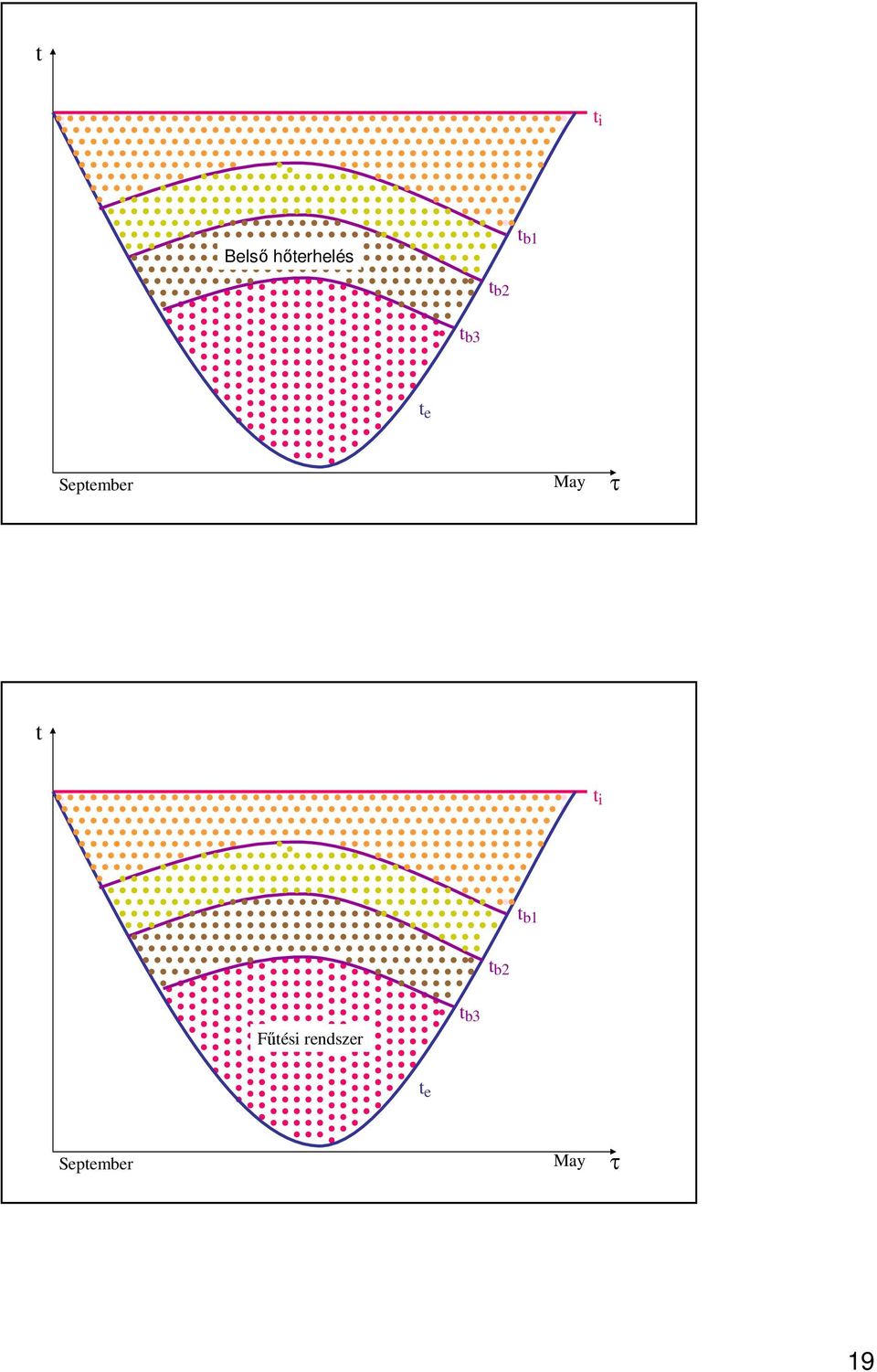

19 t t i Belsı hıterhelés t b1 t b2 t b3 t e September May τ t t i t b1 t b2 Főtési rendszer t b3 t e September May τ 19
