20 %-kal csökkenteni az üvegházhatást okozó gázok kibocsátását (CO 2 ) az 1990-es adattal összehasonlítva

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "20 %-kal csökkenteni az üvegházhatást okozó gázok kibocsátását (CO 2 ) az 1990-es adattal összehasonlítva"

Léna Vassné
8 évvel ezelőtt
Látták:

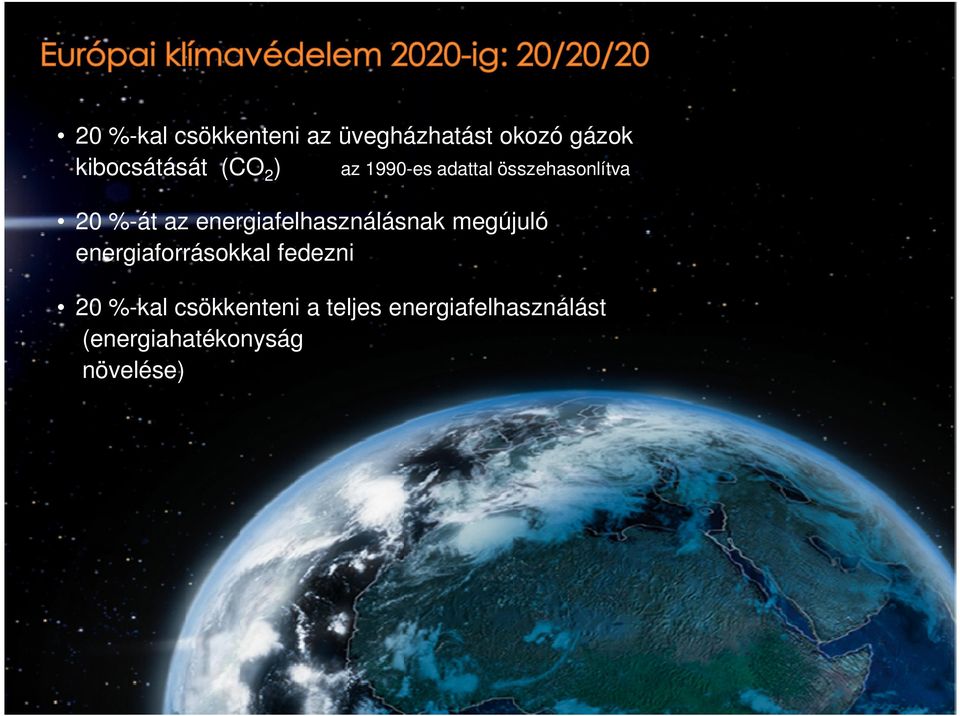

2 20 %-kal csökkenteni az üvegházhatást okozó gázok kibocsátását (CO 2 ) az 1990-es adattal összehasonlítva 20 %-át az energiafelhasználásnak megújuló energiaforrásokkal fedezni 20 %-kal csökkenteni a teljes energiafelhasználást (energiahatékonyság növelése)

energiafelhasználásnak megújuló energiaforrásokkal fedezni 20

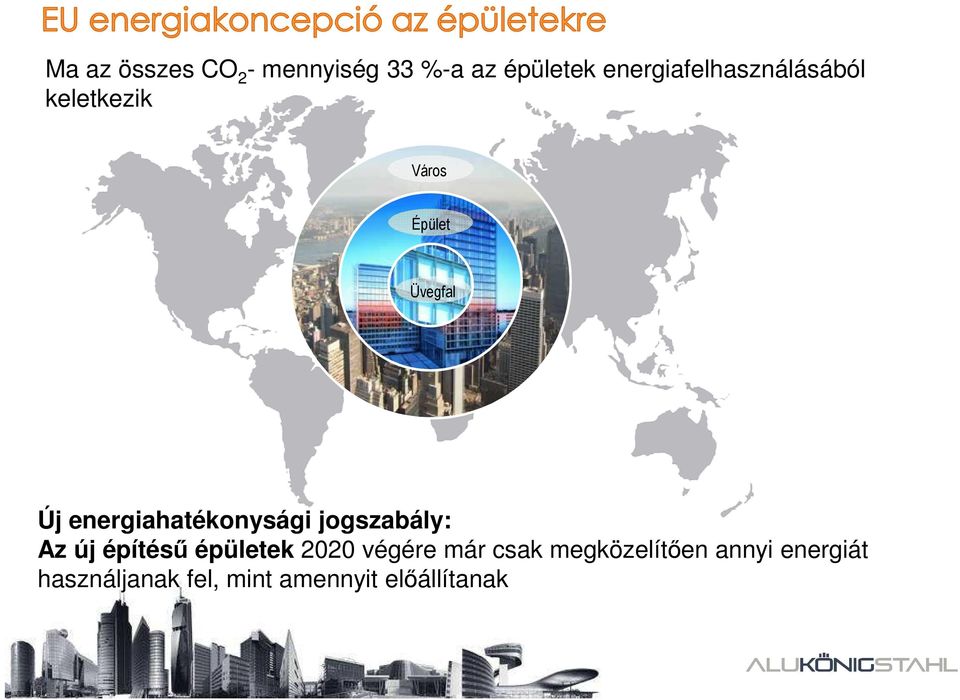

3 Ma az összes CO 2 - mennyiség 33 %-a az épületek energiafelhasználásából keletkezik Város Épület Üvegfal Új energiahatékonysági jogszabály: Az új építéső épületek 2020 végére már csak megközelítıen annyi energiát használjanak fel, mint amennyit elıállítanak

energiahatékonysági jogszabály: Az új építéső épületek 2020

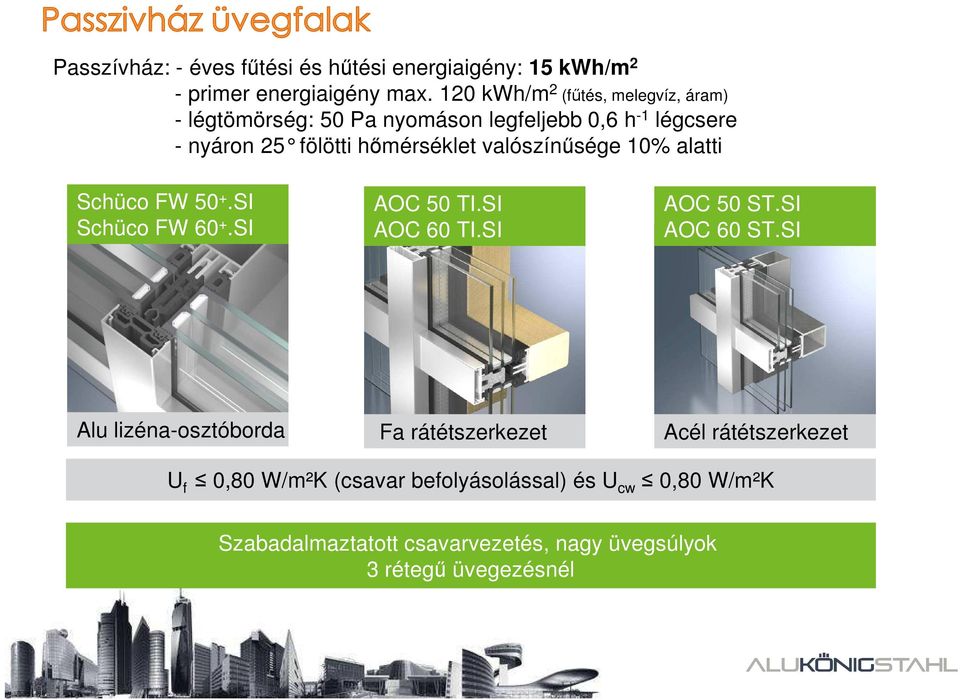

4 Passzívház: - éves főtési és hőtési energiaigény: 15 kwh/m 2 - primer energiaigény max. 120 kwh/m 2 (főtés, melegvíz, áram) - légtömörség: 50 Pa nyomáson legfeljebb 0,6 h -1 légcsere - nyáron 25 fölötti h ımérséklet valószínősége 10% alatti Schüco FW 50 +.SI Schüco FW 60 +.SI AOC 50 TI.SI AOC 60 TI.SI AOC 50 ST.SI AOC 60 ST.SI Alu lizéna-osztóborda Fa rátétszerkezet Acél rátétszerkezet U f 0,80 W/m²K (csavar befolyásolással) és U cw 0,80 W/m²K Szabadalmaztatott csavarvezetés, nagy üvegsúlyok 3 rétegő üvegezésnél

valószínősége 10% alatti Schüco FW 50 +.SI Schüco FW 60 +.SI AOC 50 TI.SI AOC 60 TI.SI AOC 50 ST.SI AOC 60 ST.

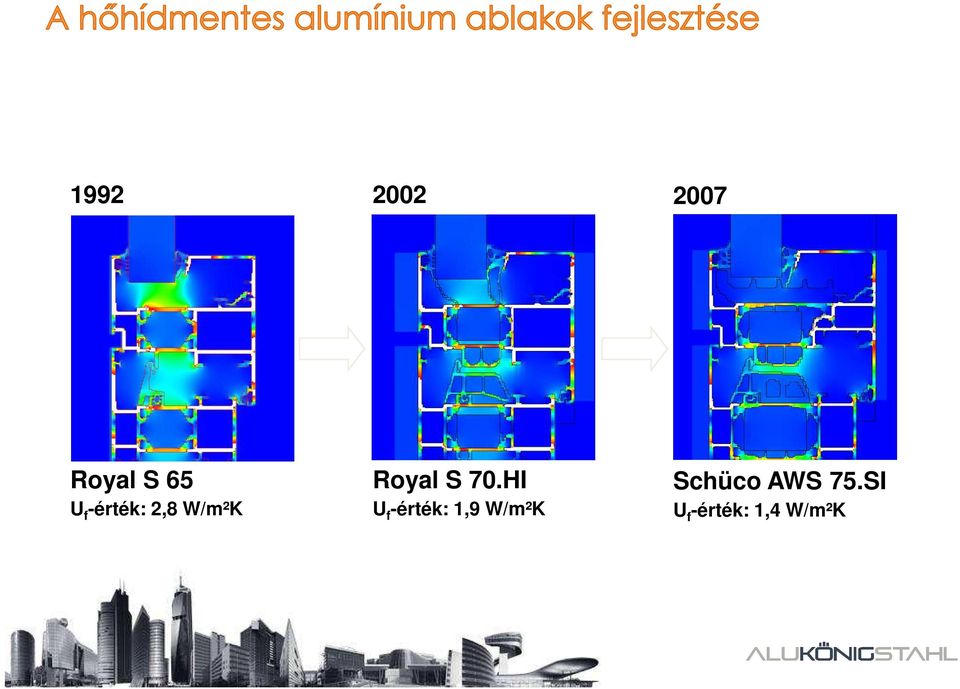

5 Royal S 65 Royal S 70.HI Schüco AWS 75.SI U f -érték: 2,8 W/m²K U f -érték: 1,9 W/m²K U f -érték: 1,4 W/m²K

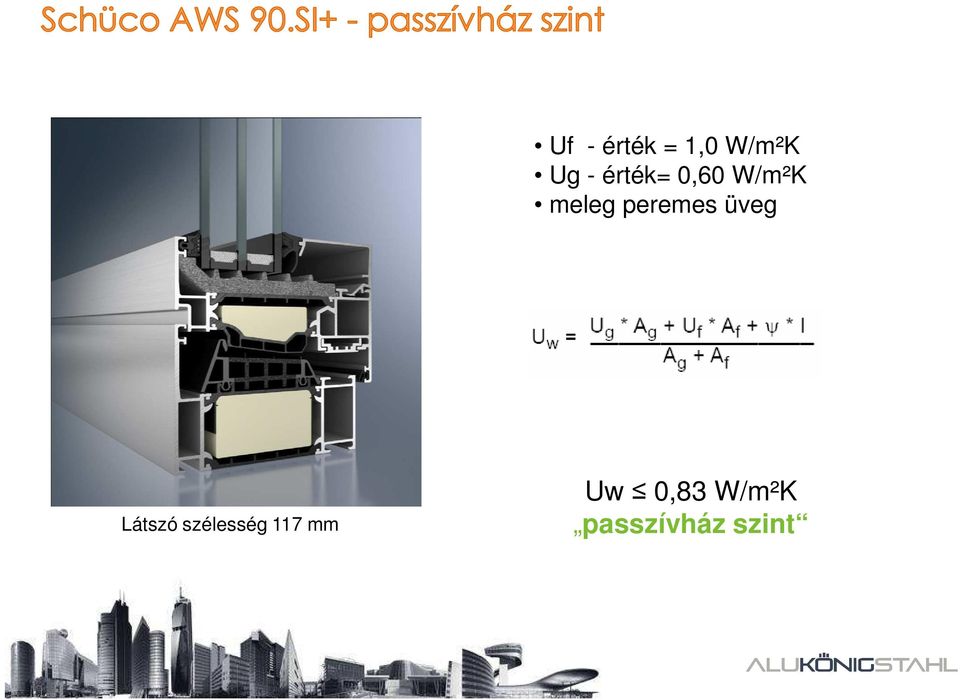

6 Uf - érték = 1,0 W/m²K Ug - érték= 0,60 W/m²K meleg peremes üveg Látszó szélesség 117 mm Uw 0,83 W/m²K passzívház szint

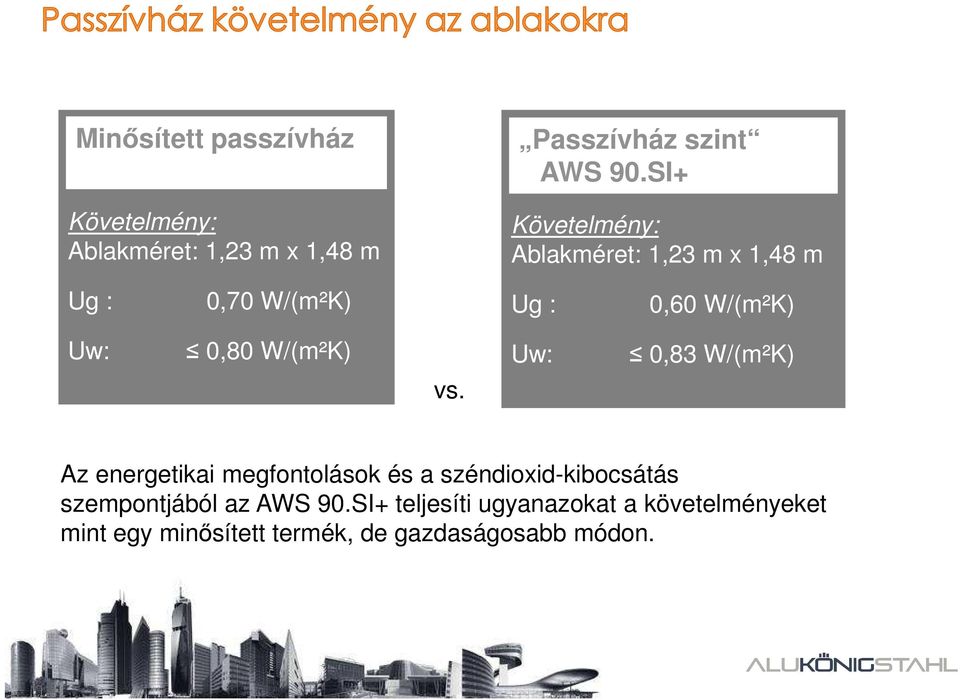

7 Passivzertifiziert Minısített passzívház Követelmény: Ablakméret: 1,23 m x 1,48 m Passivhausniveau Passzívház szint AWS 90.SI+ Követelmény: Ablakméret: 1,23 m x 1,48 m Ug : 0,70 W/(m²K) Ug : 0,60 W/(m²K) Uw: 0,80 W/(m²K) Uw: 0,83 W/(m²K) vs. Az energetikai megfontolások és a széndioxid-kibocsátás szempontjából az AWS 90.SI+ teljesíti ugyanazokat a követelményeket mint egy minısített termék, de gazdaságosabb módon.

SI+ Követelmény: Ablakméret: 1,23 m x 1,48 m Ug : 0,70 W/(m²K) Ug : 0,60 W/(m²K) Uw: 0,80 W/(m²K) Uw:

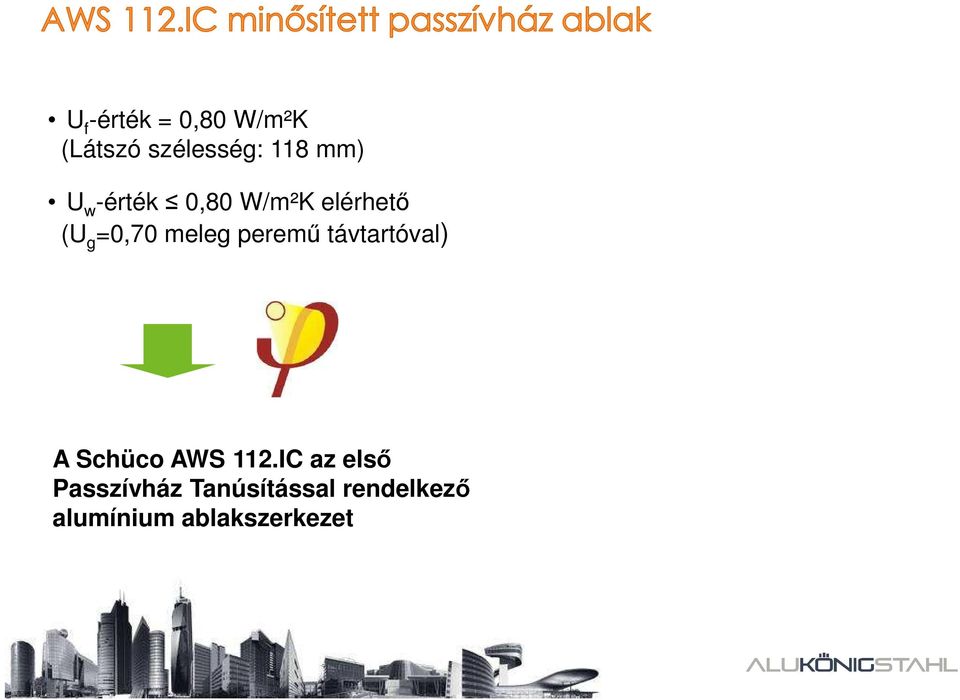

8 U f -érték = 0,80 W/m²K (Látszó szélesség: 118 mm) U w -érték 0,80 W/m²K elérhetı (U g =0,70 meleg peremő távtartóval) A Schüco AWS 112.IC az elsı Passzívház Tanúsítással rendelkezı alumínium ablakszerkezet

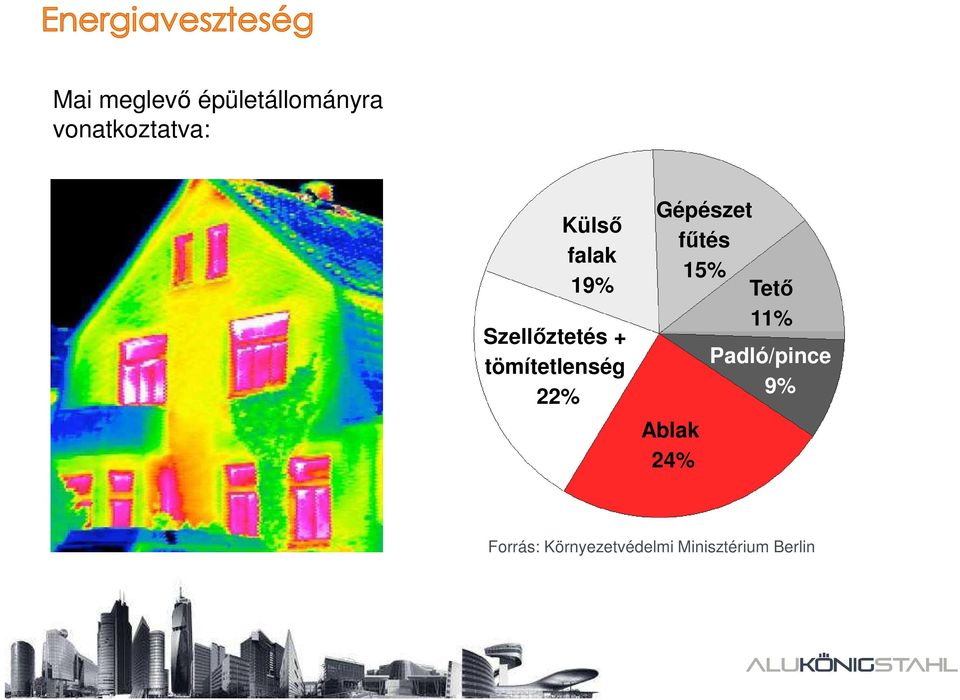

9 Mai meglevı épületállományra vonatkoztatva: Szellıztetés + tömítetlenség 22% Gépészet Külsı főtés falak 15% 19% Tetı Ablak 24% 11% Padló/pince 9% Forrás: Környezetvédelmi Minisztérium Berlin

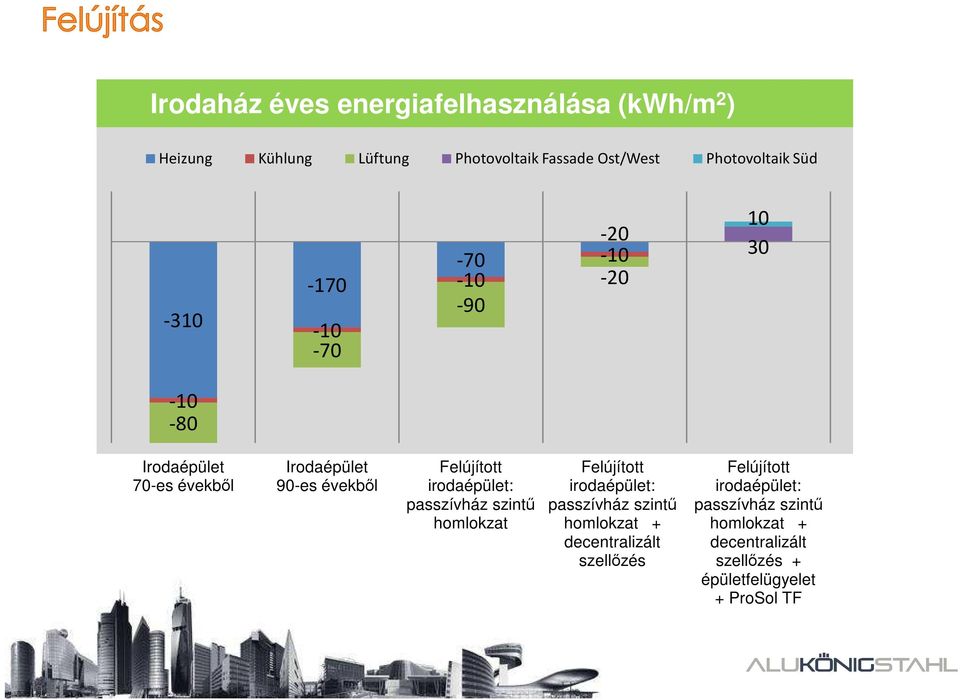

10 Irodaház éves energiafelhasználása (kwh/m 2 ) Heizung Kühlung Lüftung Photovoltaik Fassade Ost/West Photovoltaik Süd Irodaépület 70-es évekbıl Irodaépület 90-es évekbıl Felújított irodaépület: passzívház szintő homlokzat Felújított irodaépület: passzívház szintő homlokzat + decentralizált szellızés Felújított irodaépület: passzívház szintő homlokzat + decentralizált szellızés + épületfelügyelet + ProSol TF

Felújított irodaépület: passzívház szintő homlokzat Felújított irodaépület: passzívház szintő homlokzat +

11 Természetes szellıztetés Gépi szellıztetés Az összes főtési energiaveszteség akár 50 %-a szellıztetés miatti veszteség A használatot meghatározzák az évszakok, a helyiségklíma és az üzemeltetési állapot! Hibrid szellıztetés

veszteség A használatot meghatározzák az évszakok, a

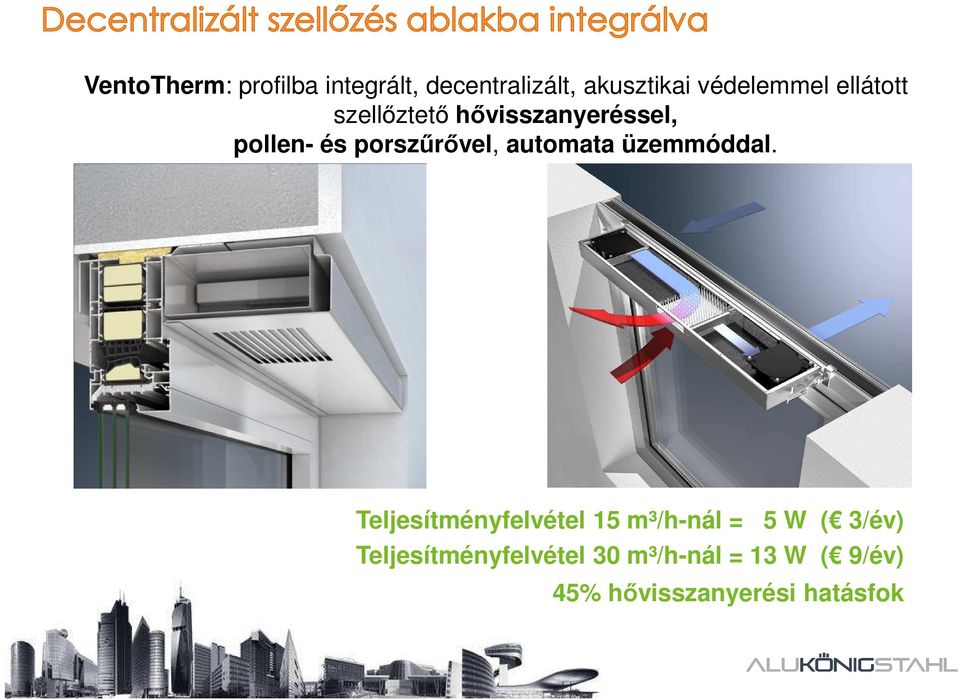

12 VentoTherm: profilba integrált, decentralizált, akusztikai védelemmel ellátott szellıztetı hıvisszanyeréssel, pollen- és porszőrıvel, automata üzemmóddal. Teljesítményfelvétel 15 m³/h-nál = 5 W ( 3/év) Teljesítményfelvétel 30 m³/h-nál = 13 W ( 9/év) 45% hıvisszanyerési hatásfok

13 A megújuló energiaforrások megoszlása Magyarországon Forrás: Nemzeti Cselekvési Terv A megújuló energiaforrások arányát kötelezı 13%-ra emelnünk 2020-ig Vállalt célkitőzés: a napelem kapacitás növelése: 0,9 MW 63,0 MW

energiaforrások arányát kötelezı 13%-ra emelnünk

14 vékony réteges polikristályos: (monokristályos: Wp Wp)

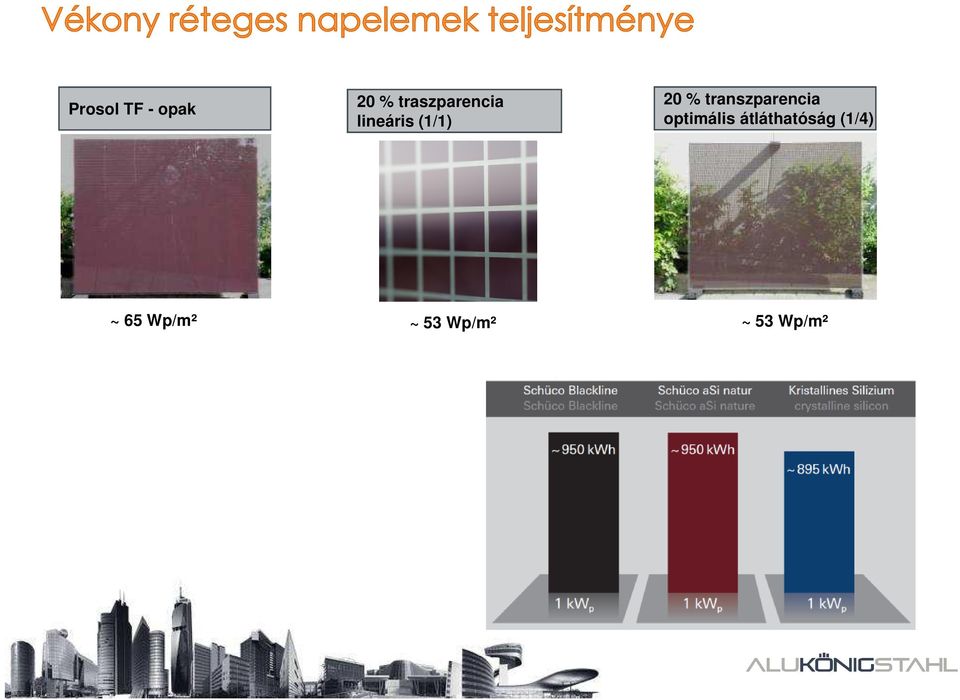

15 Prosol TF - opak ~ 65 Wp/m² 20 % traszparencia lineáris (1/1) ~ 53 Wp/m² 20 % transzparencia optimális átláthatóság (1/4) ~ 53 Wp/m²

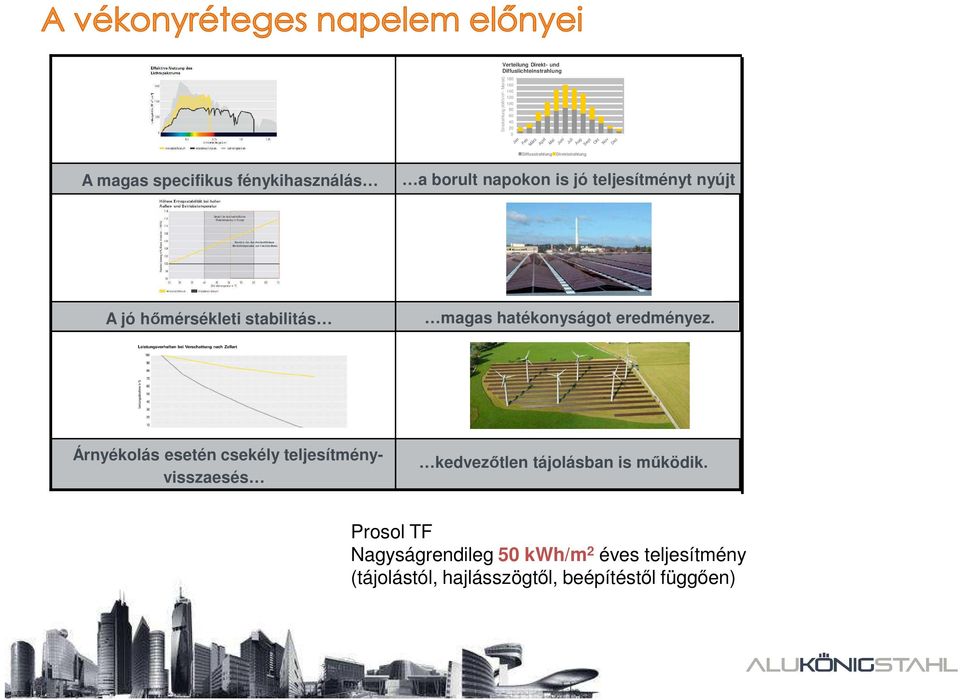

16 Einstrahlung (kwh/m² - Monat) Verteilung Direkt- und Diffuslichteinstrahlung Diffusstrahlung Direktstrahlung Die A magas hohe specifikus spezifische fénykihasználás Lichtausbeute a borult nutzt napokon trübe Wetterlagen is jó teljesítményt besser aus. nyújt Die A jó gute hımérsékleti Temperaturstabilität stabilitás magas hatékonyságot eredményez. Árnyékolás Der geringe esetén Leistungsabfall csekély teljesítményvisszaesés bei Verschattung kedvezıtlen tájolásban is mőködik. Prosol TF Nagyságrendileg 50 kwh/m 2 éves teljesítmény (tájolástól, hajlásszögtıl, beépítéstıl függıen)

nyújt Die A jó gute hımérsékleti Temperaturstabilität stabilitás magas hatékonyságot eredményez.

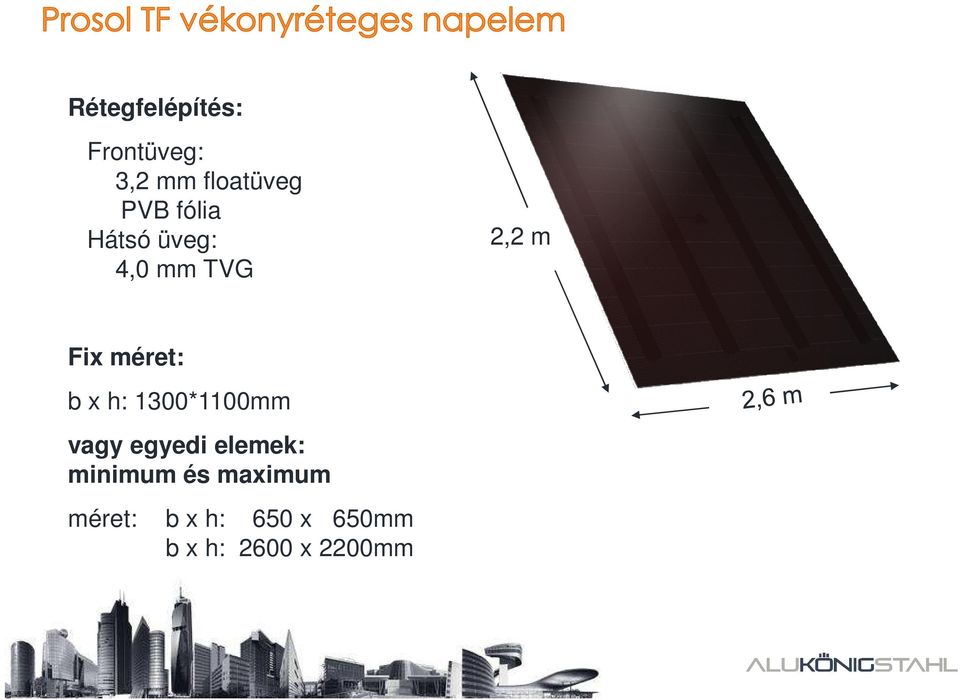

17 Rétegfelépítés: Frontüveg: 3,2 mm floatüveg PVB fólia Hátsó üveg: 4,0 mm TVG 2,2 m Fix méret: b x h: 1300*1100mm vagy egyedi elemek: minimum és maximum méret: b x h: 650 x 650mm b x h: 2600 x 2200mm

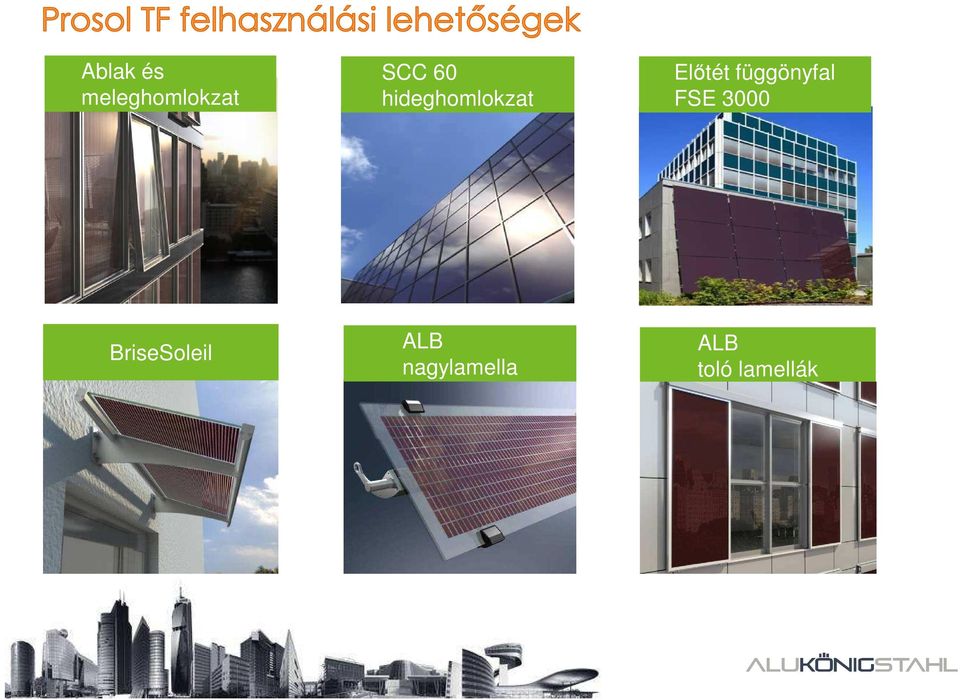

18 Ablak és meleghomlokzat SCC 60 hideghomlokzat Elıtét függönyfal FSE 3000 BriseSoleil ALB nagylamella ALB toló lamellák

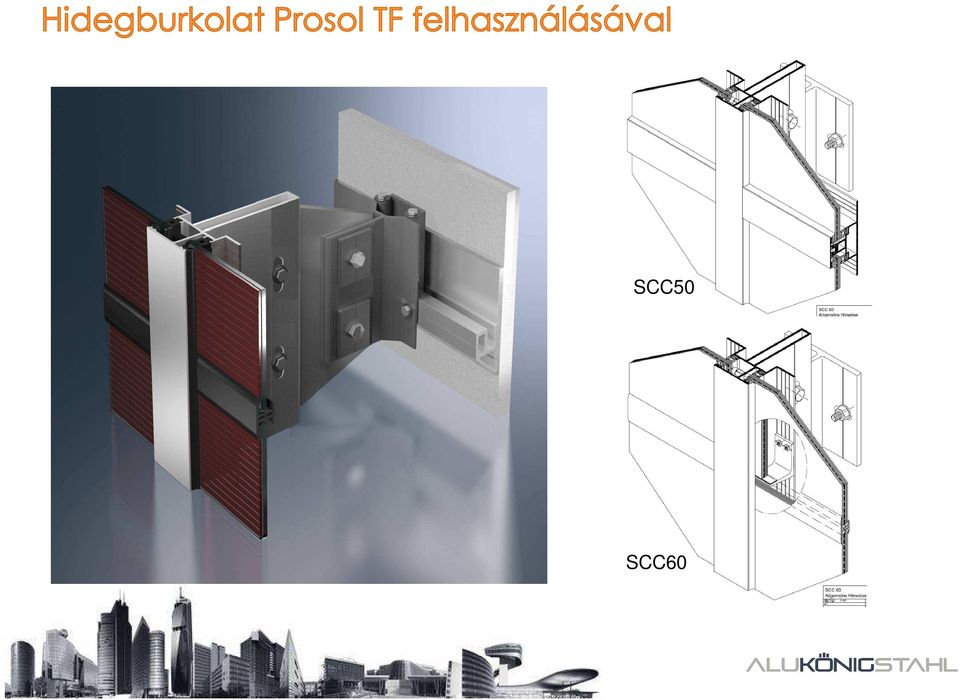

19 SCC50 SCC60

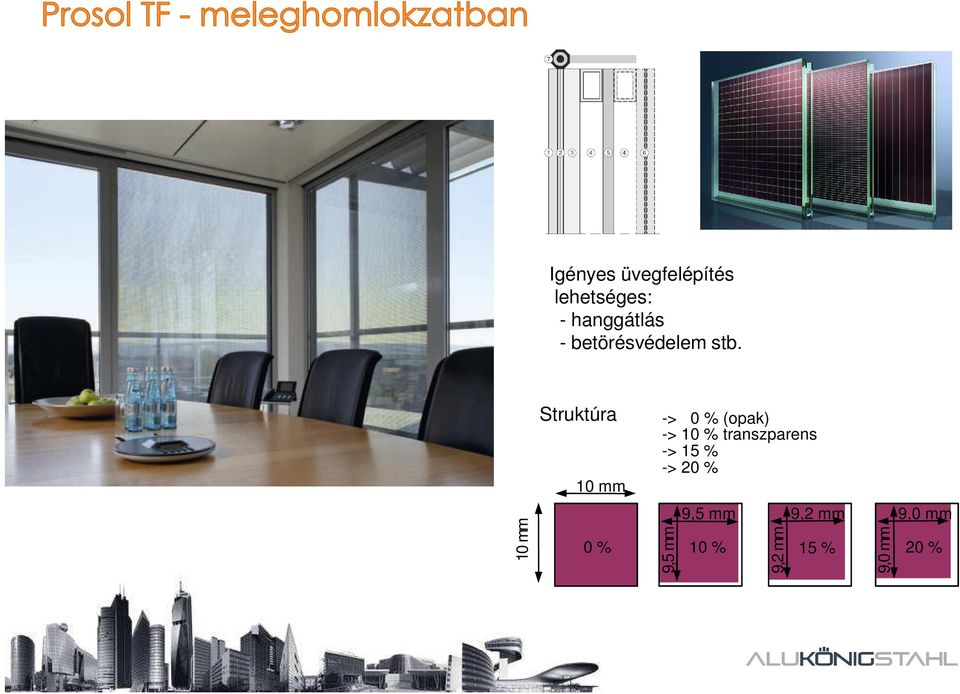

20 Igényes üvegfelépítés lehetséges: - hanggátlás - betörésvédelem stb. Struktúra 10 mm -> 0 % (opak) -> 10 % transzparens -> 15 % -> 20 % 10 mm 0 % 9,5 mm 9,5 mm 10 % 9,2 mm 9,2 mm 15 % 9,0 mm 9,0 mm 20 %

23 Photovoltaik-réteg Árnyékoló réteg Hıszigetelési réteg Üvegezett réteg Nappal: Éjszaka: Uw= 0,60 W/m 2 K Uw= 0,49 W/m 2 K Uw középérték: 0,53 W/m 2 K

24 Szellızés kétféle teljesítménnyel Kiszellızés Külsı levegı Szellızés PCM -mel Kiszellızés Külsı levegı Szellızı Hıvisszanyerı 85% hatásfok Elszívás Szellızı Hıvisszanyerı 85% hatásfok Elszívás Hıszigetelés PCM Befújás Befújás

25 Nyári éjszakai mőködés: Az éjszakai kiszellıztetés ideje alatt a PCM alacsonyabb hımérsékleti értékre hől és regenerálódik. Nappali mőködés: Napközben a hidegebb PCM elvonja az átvezetett meleg levegı energiáját. Ezáltal a levegıt lehőti és a PCM ismét kiürül.

26 Éjszakai átszellıztetés Szél- és esıérzékelık Természetes szellızés Árnyékolás vezérlése Főtés és hőtés vezérlése Biztonság: központi záráskontroll Távirányított nyitás és zárás
