1 A középpontban az ember, a természet és a technológia Korszerű épülethéjak minden klímazónához - Schüco és Jansen rendszermegoldások ALUKÖNIGSTAHL Kft. Koch Beatrix, termékmenedzser Milyen klímazónákat különböztethetünk meg az épületeinket figyelembe véve? A középpontban az ember, a természet és a technológia A hideg / mérsékelt Hőszigetelés, hibrid hűtés, Szellőztetés, passzív és ak9v napenergia haszn. B meleg Hőszigetelés, hibrid hűtés, kilma=zálás, alaprajz, Építőanyagok, napenergia h. C száraz / sivatag Hőszigetelés, hűtés, árnyékoló, napenergia. D trópusi Árnyékolás, hűtés, páramentesítés, megújuló energiaforrások 1

A középpontban az ember, a természet és a technológia A hideg / mérsékelt Hőszigetelés, hibrid hűtés, Szellőztetés, passzív és ak9v napenergia haszn.

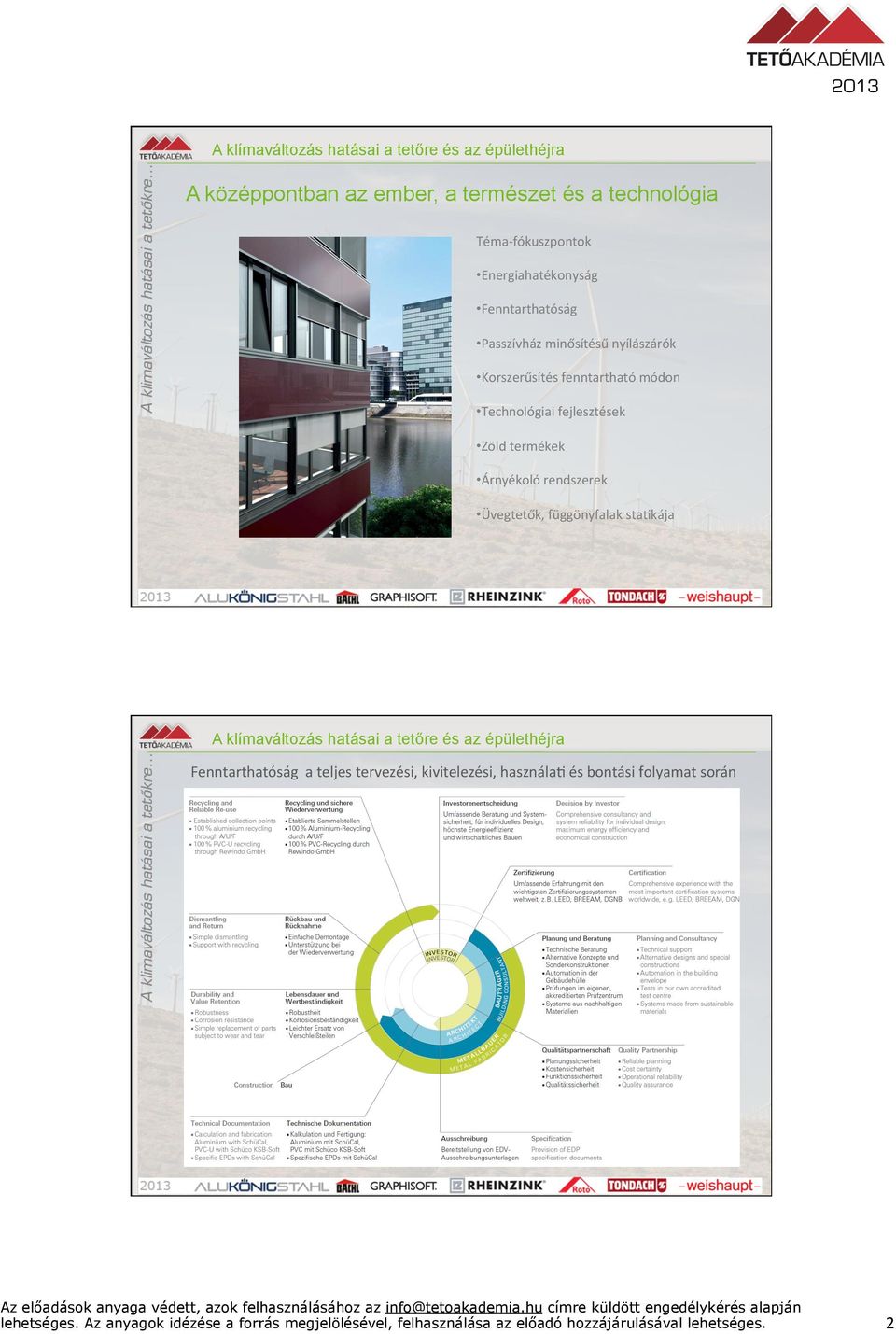

2 A klímaváltozás hatásai a tetőre és az épülethéjra A középpontban az ember, a természet és a technológia Téma- fókuszpontok Energiahatékonyság Fenntarthatóság Passzívház minősítésű nyílászárók Korszerűsítés fenntartható módon Technológiai fejlesztések Zöld termékek Árnyékoló rendszerek Üvegtetők, függönyfalak sta=kája A klímaváltozás hatásai a tetőre és az épülethéjra Fenntarthatóság a teljes tervezési, kivitelezési, használa= és bontási folyamat során 2

Technológiai fejlesztések Zöld termékek Árnyékoló rendszerek Üvegtetők, függönyfalak sta=kája A klímaváltozás

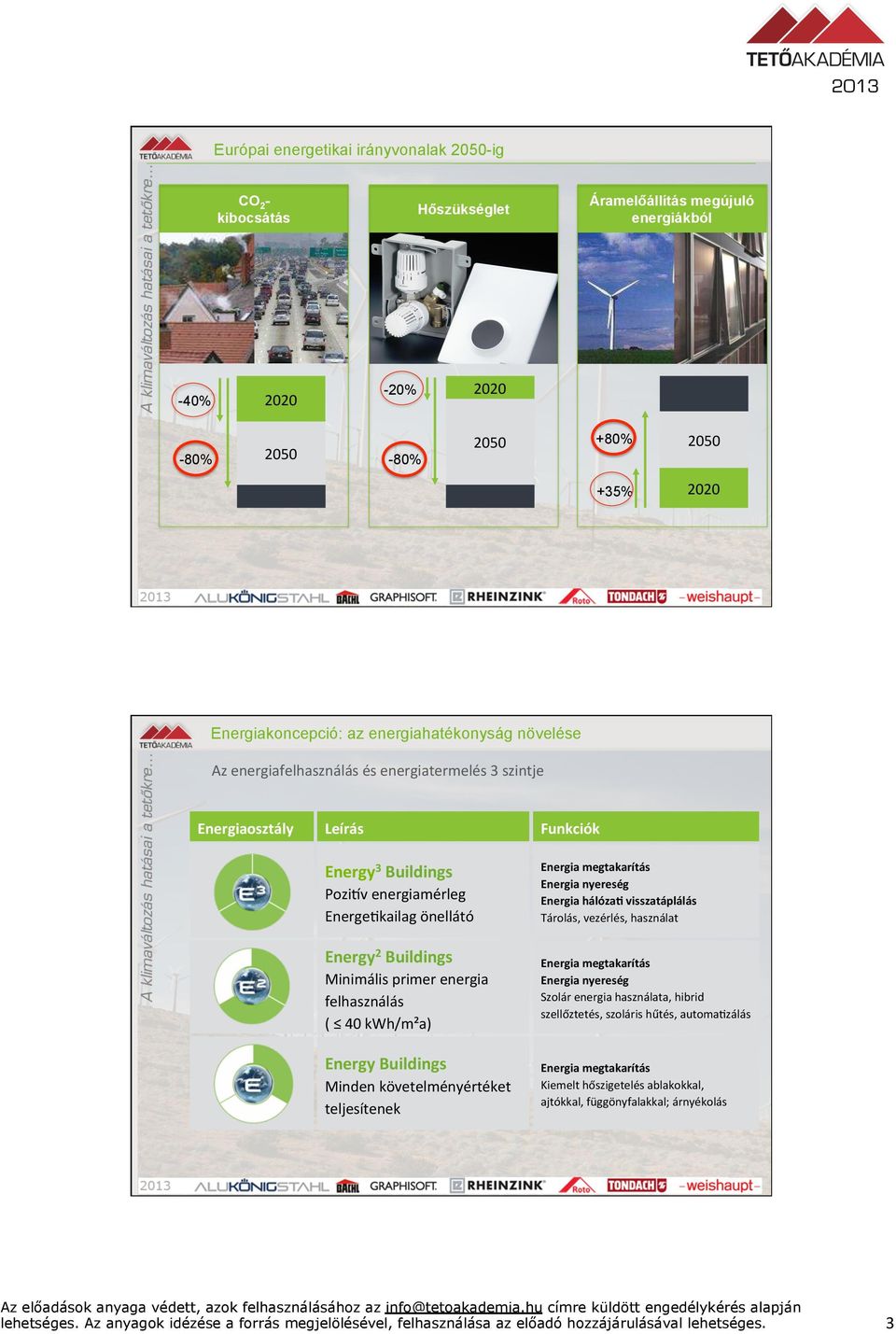

3 Európai energetikai irányvonalak 2050-ig CO 2 - kibocsátás Hőszükséglet Áramelőállítás megújuló energiákból -40% % % % % % 2020 Energiakoncepció: az energiahatékonyság növelése Az energiafelhasználás és energiatermelés 3 szintje Energiaosztály Leírás Funkciók E 3 E 2 E Energy 3 Buildings Pozi9v energiamérleg Energe=kailag önellátó Energy 2 Buildings Minimális primer energia felhasználás ( 40 kwh/m²a) Energy Buildings Minden követelményértéket teljesítenek Energia megtakarítás Energia nyereség Energia hálózad visszatáplálás Tárolás, vezérlés, használat Energia megtakarítás Energia nyereség Szolár energia használata, hibrid szellőztetés, szoláris hűtés, automa=zálás Energia megtakarítás Kiemelt hőszigetelés ablakokkal, ajtókkal, függönyfalakkal; árnyékolás 3

Buildings Minimális primer energia felhasználás ( 40 kwh/m²a) Energy Buildings Minden követelményértéket teljesítenek Energia megtakarítás Energia nyereség Energia hálózad visszatáplálás Tárolás,

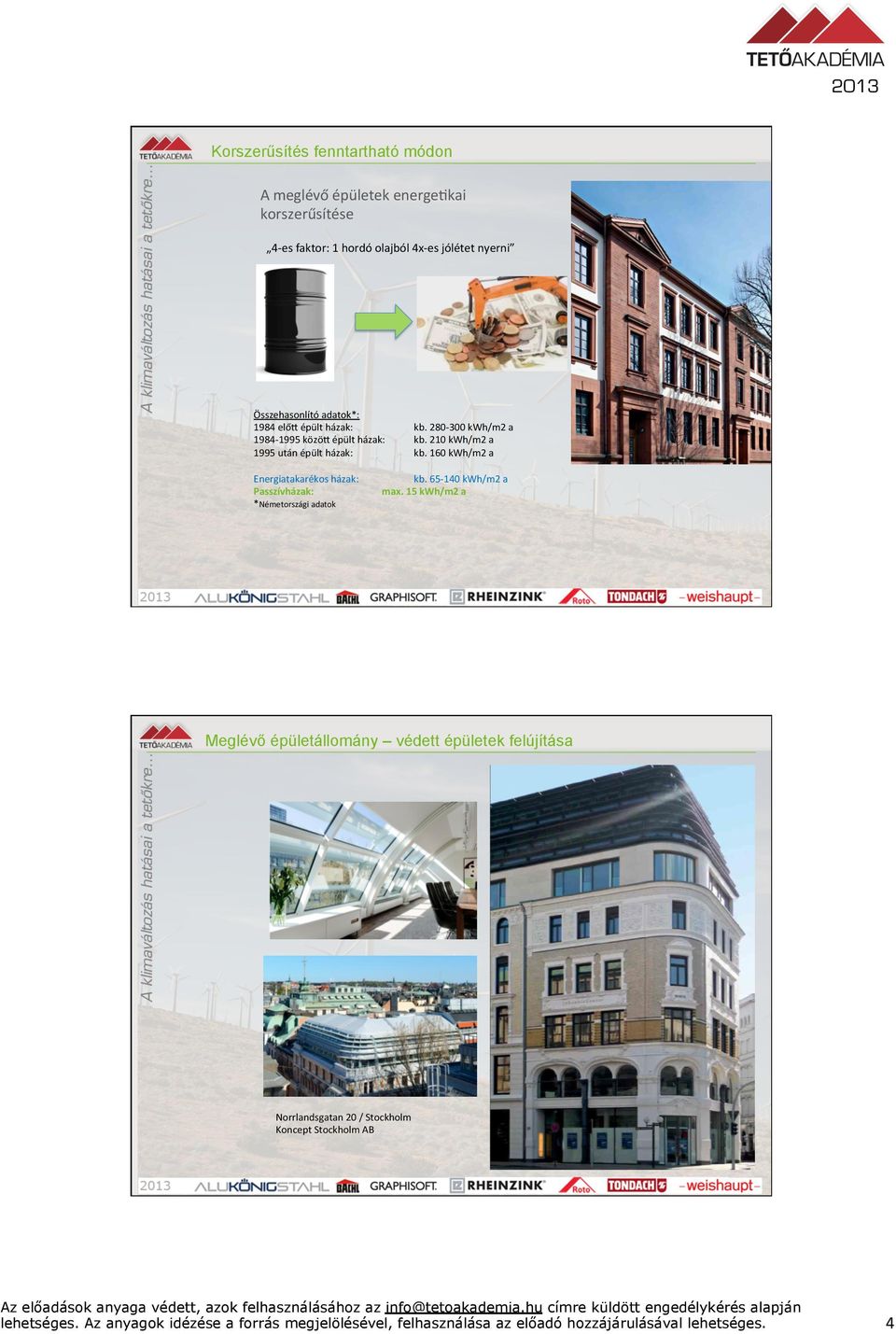

4 2013 Korszerűsítés fenntartható módon A meglévő épületek energe=kai korszerűsítése 4- es faktor: 1 hordó olajból 4x- es jólétet nyerni Összehasonlító adatok*: 1984 elői épült házak: kb kwh/m2 a közöi épült házak: kb. 210 kwh/m2 a 1995 után épült házak: kb. 160 kwh/m2 a Energiatakarékos házak: kb kwh/m2 a Passzívházak: max. 15 kwh/m2 a *Németországi adatok Meglévő épületállomány védett épületek felújítása Norrlandsgatan 20 / Stockholm Koncept Stockholm AB 4

210 kwh/m2 a 1995 után épült házak: kb. 160 kwh/m2 a Energiatakarékos házak: kb. 65-140 kwh/m2 a Passzívházak: max.

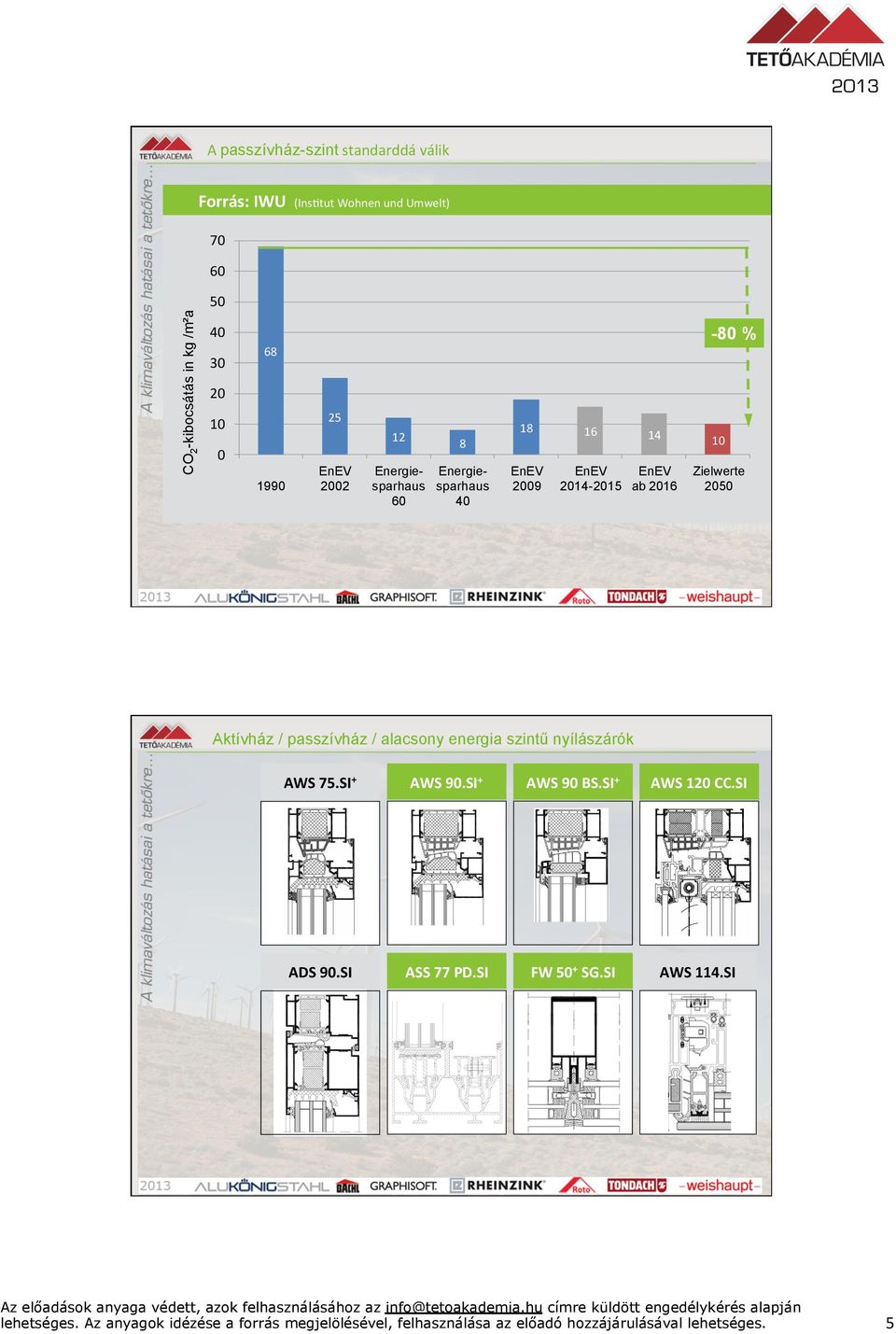

5 A passzívház-szint standarddá válik Forrás: IWU (Ins=tut Wohnen und Umwelt) CO 2 -kibocsátás in kg /m²a EnEV Energiesparhaus 60 8 Energiesparhaus EnEV 2009 EnEV EnEV ab % 10 Zielwerte 2050 Aktívház / passzívház / alacsony energia szintű nyílászárók AWS 75.SI + AWS 90.SI + AWS 90 BS.SI + AWS 120 CC.SI ADS 90.SI ASS 77 PD.SI FW 50 + SG.SI AWS 114.SI 5

EnEV 2014-2015 EnEV ab 2016-80 % 10 Zielwerte 2050 Aktívház / passzívház / alacsony energia szintű

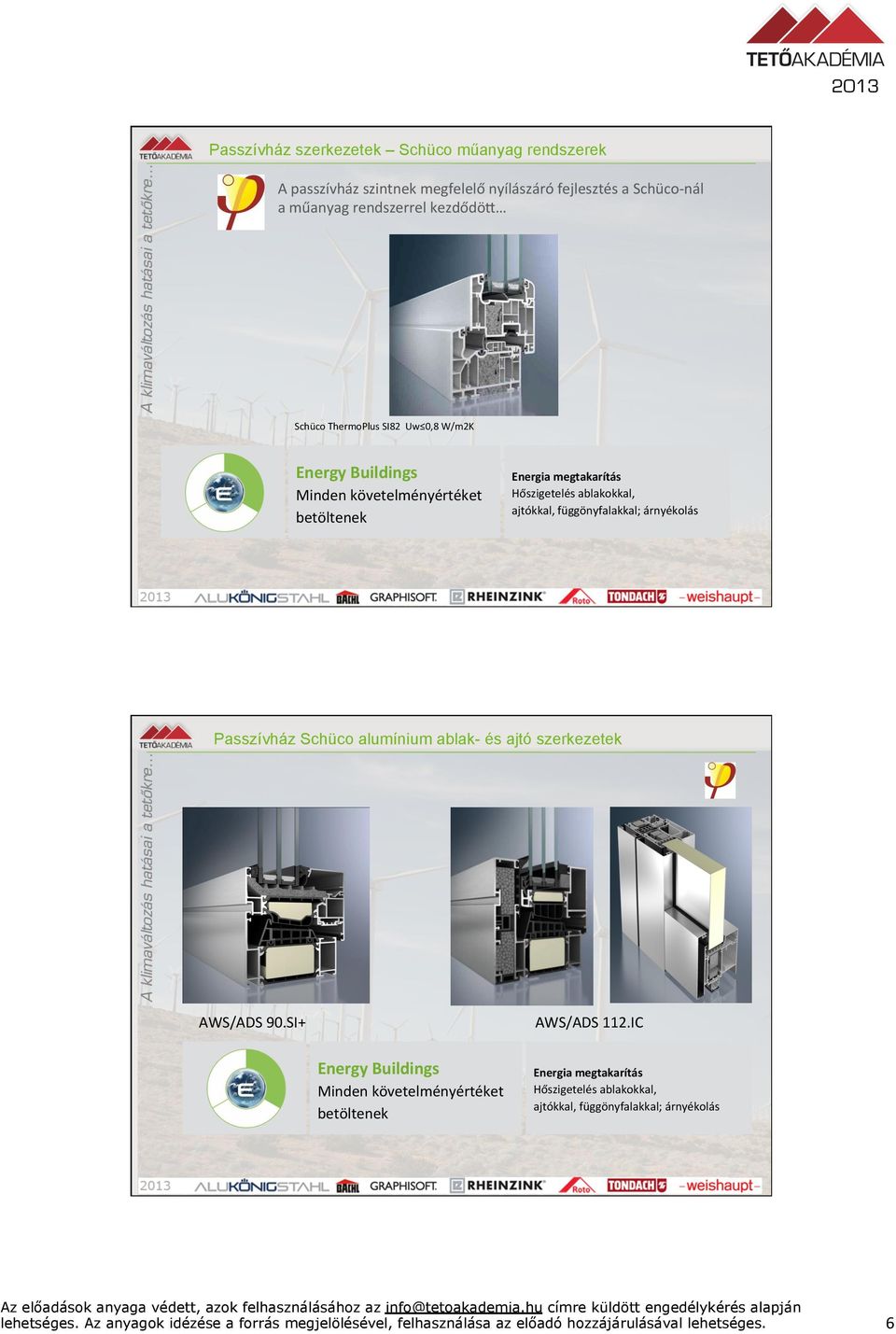

6 2013 Passzívház szerkezetek Schüco műanyag rendszerek A passzívház szintnek megfelelő nyílászáró fejlesztés a Schüco- nál a műanyag rendszerrel kezdődöi Schüco ThermoPlus SI82 Uw 0,8 W/m2K E Energy Buildings Minden követelményértéket betöltenek Energia megtakarítás Hőszigetelés ablakokkal, ajtókkal, függönyfalakkal; árnyékolás Passzívház Schüco alumínium ablak- és ajtó szerkezetek AWS/ADS 90.SI+ E AWS/ADS 112.IC Energy Buildings Minden követelményértéket betöltenek Energia megtakarítás Hőszigetelés ablakokkal, ajtókkal, függönyfalakkal; árnyékolás 6

Hőszigetelés ablakokkal, ajtókkal, függönyfalakkal; árnyékolás Passzívház Schüco alumínium ablak- és ajtó szerkezetek AWS/ADS 90.

7 Passzívház szintű Jansen Janisol.HI ablak- és ajtó szerkezetek U D 1,0 W/m²K UW 0,8 W/m²K Janisol HI. ajtó Janisol HI. ablak E Energy Buildings Minden követelményértéket betöltenek Energia megtakarítás Hőszigetelés ablakokkal, ajtókkal, függönyfalakkal; árnyékolás Passzívház függönyfalak és üvegtetők FW 50 +.SI FW 60 +.SI AOC 50 TI.SI AOC 60 TI.SI AOC 50 ST.SI AOC 60 ST.SI Alu. lizéna- osztóborda Fa rátétszerkezet Acél rátétszerkezet U f 0,8 W/m²K (csavar befolyásolással) és U cw 0,8 W/m²K 7

függönyfalakkal; árnyékolás Passzívház függönyfalak és üvegtetők FW 50 +.SI FW 60 +.SI AOC 50 TI.SI AOC 60 TI.SI AOC 50 ST.

8 2013 Schüco AOC passzívház minősített üvegtető egyedülálló megoldás Jansen acél passzívház szintnek megfelelő függönyfalak Jansen VISS.HI 8

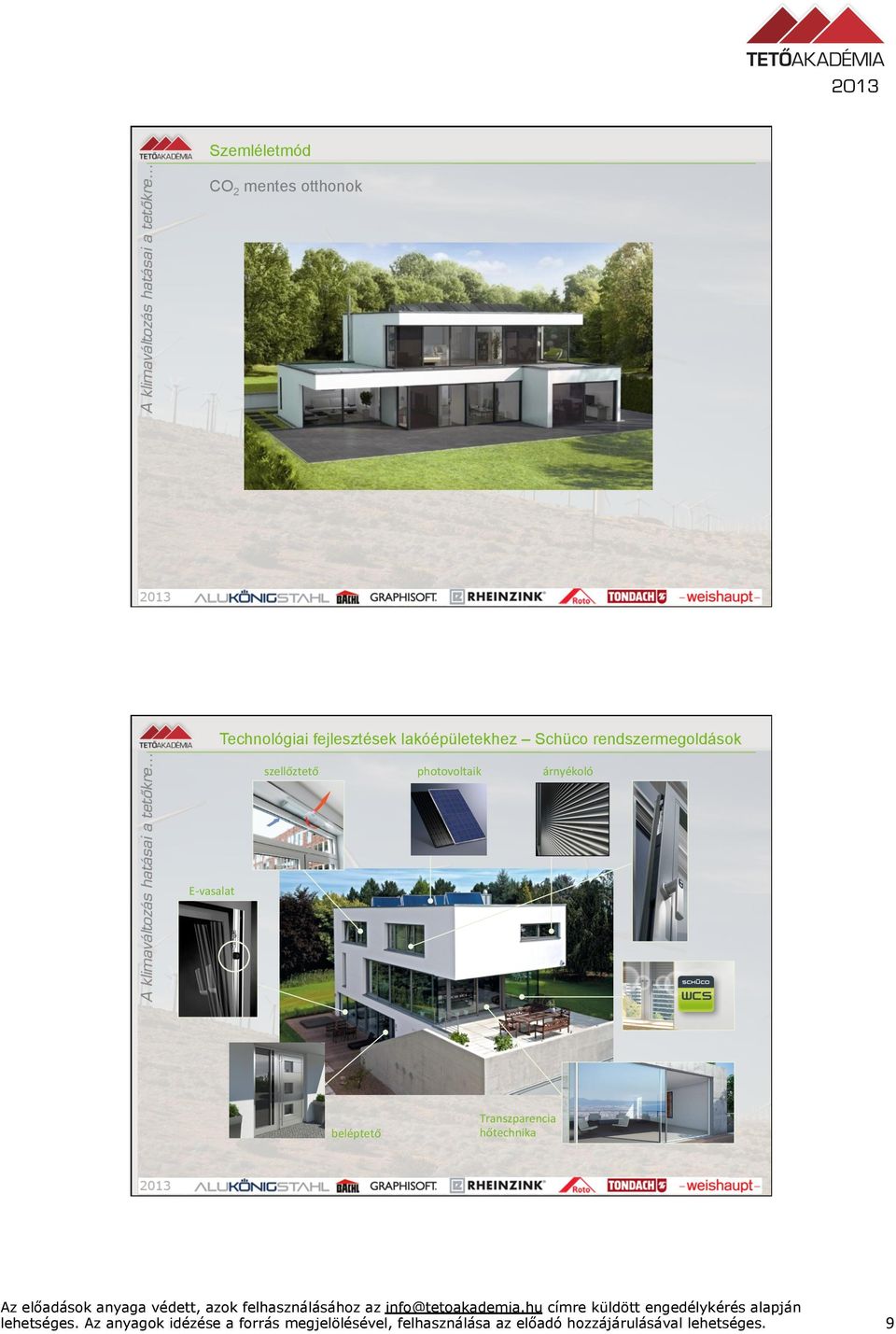

9 2013 Szemléletmód CO2 mentes otthonok Technológiai fejlesztések lakóépületekhez Schüco rendszermegoldások szellőztető photovoltaik árnyékoló E- vasalat beléptető Transzparencia hőtechnika 9

10 Megújuló energia: napenergia hasznosítás Lakóépületek szintjén Napenergia hasznosítás Lakóépületek szintjén Schüco energiamanager rendszerek helyileg nyert energia intelligens felhasználása Schüco ITE 5020 Napkollektor szabályozó Schüco ITE 5010 Hőszivaayús rendszer + Melegvizes tároló photovoltaikus árammal szabályozzuk Schüco Energiemanager E3 Tower 10

intelligens felhasználása Schüco ITE 5020 Napkollektor szabályozó Schüco ITE 5010

11 Trend Megjelennek az ún. CO 2 semleges középületek Technológiai fejlesztések középületekhez árnyékolók decentralizált szellőztetés nyitható elemek füstelvezetés wireless E- vasalat beléptető világítás 11

12 Trend A homlokza=- és a szolár megoldások fúziója Integrált alkalmazás Áramtermelő homlokzat? 12

13 Schüco BIPV (Building Integrated Photovoltaik) Termék porzólió Schüco ProSol (kristályos) Modul teljesítmény kb Wp/m ² Cella hatékonysága kb. 18 % Modulméretek (B x H) min. 200 x 300 mm max x 5000 mm változatos transzparencia fokozatok (cellatávolságok függvénye) Színek Fekete és kék (továbbiak egyéni megrendelésre) Schüco BIPV (Building Integrated Photovoltaik) Termék porzólió Schüco ProSol TF (vékonyréteges) Modul teljesítmény kb Wp/m² Cella hatékonysága kb. 6,5 % Modulméretek (B x H) min. 200 x 300 mm max x 1300 mm Patchwork 2600 x 6000 mm Transzparencia (10 & 20 %) Színek asi-natur 13

2200 x 5000 mm változatos transzparencia fokozatok (cellatávolságok függvénye) Színek Fekete és kék (továbbiak egyéni megrendelésre) Schüco BIPV (Building

14 Schüco BIPV (Building Integrated Photovoltaik) Integrált alkalmazás Áramtermelő homlokzat transzparens felületekkel 14

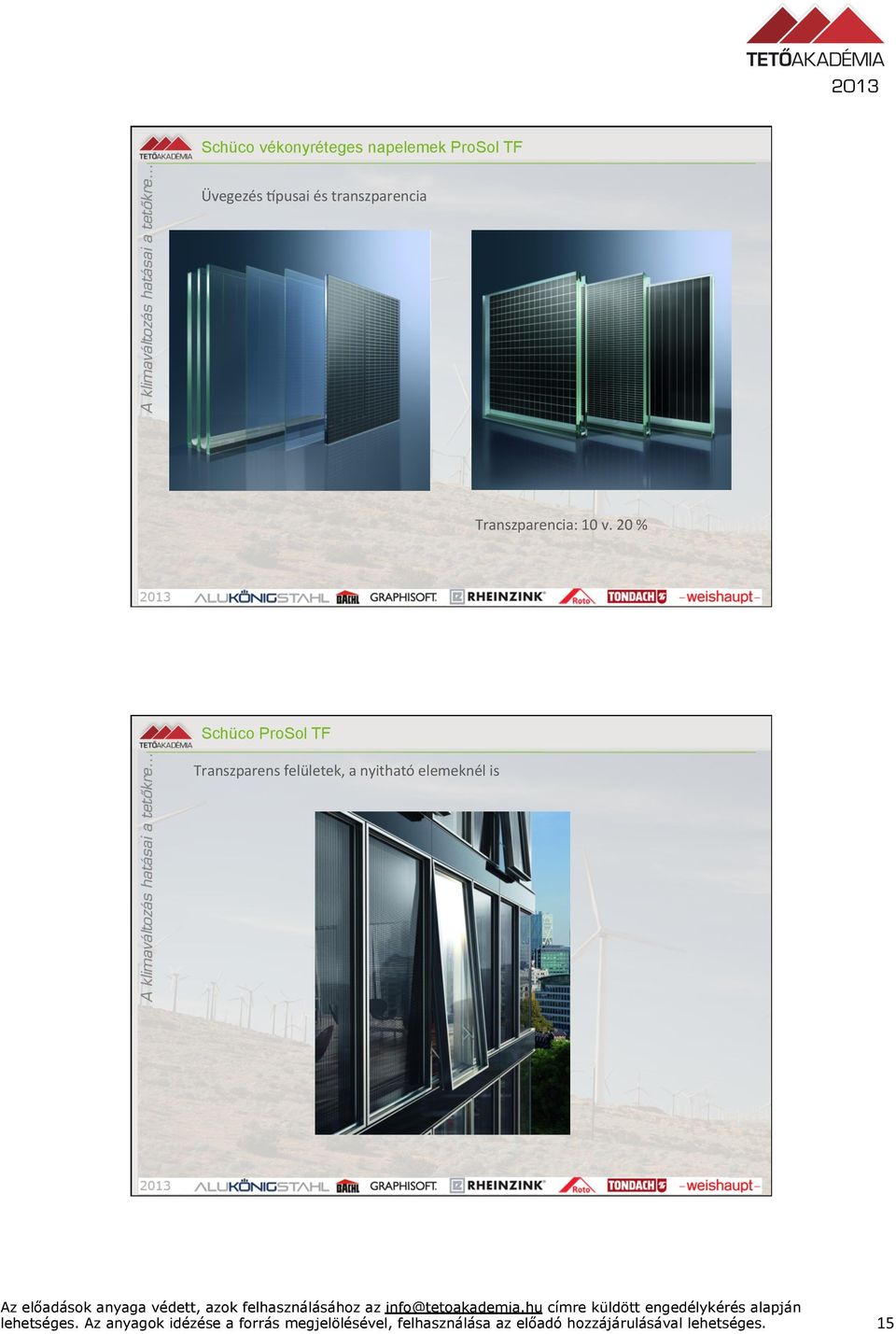

15 2013 Schüco vékonyréteges napelemek ProSol TF Üvegezés 9pusai és transzparencia Transzparencia: 10 v. 20 % Schüco ProSol TF Transzparens felületek, a nyitható elemeknél is 15

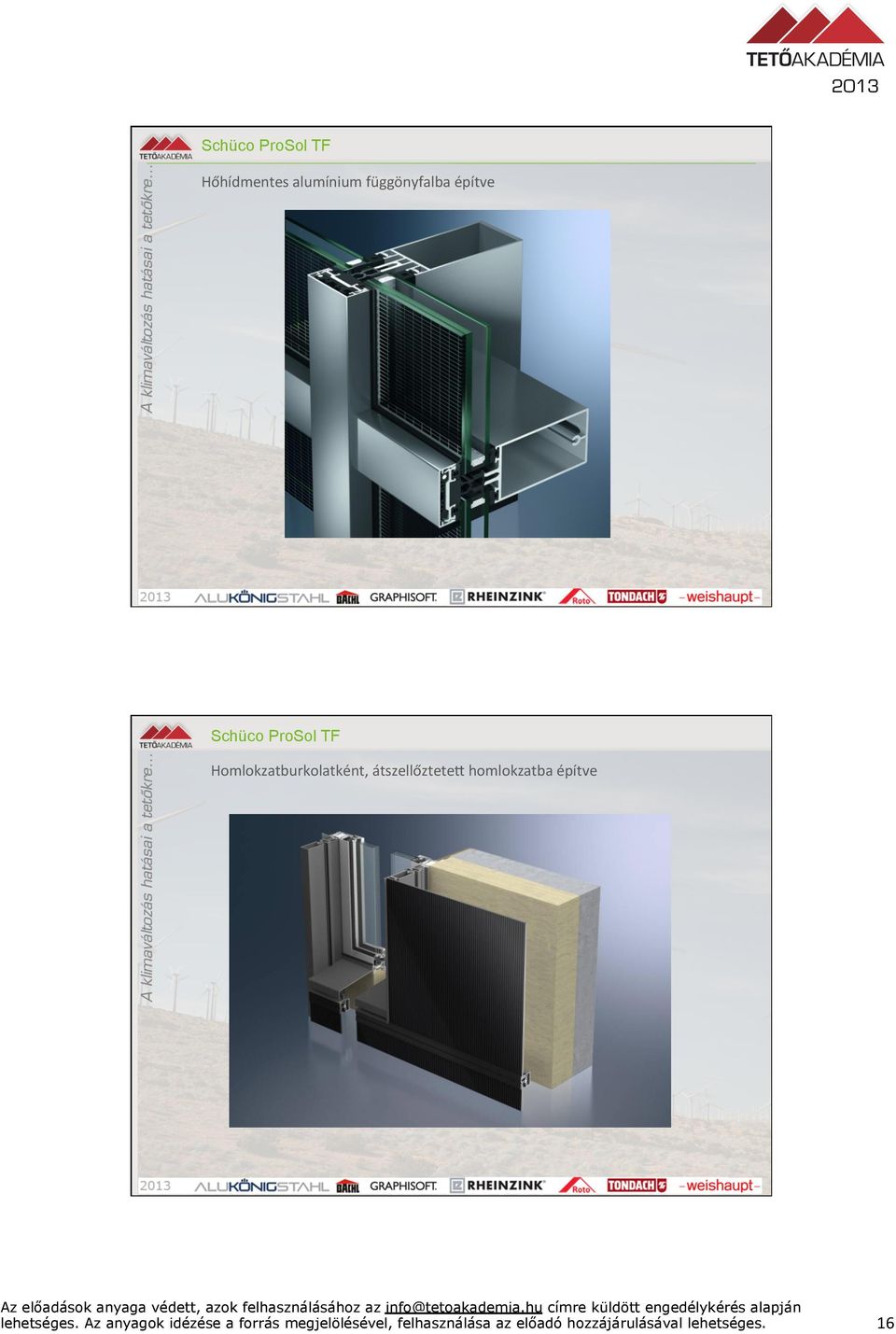

16 2013 Schüco ProSol TF Hőhídmentes alumínium függönyfalba építve Schüco ProSol TF Homlokzatburkolatként, átszellőztetei homlokzatba építve 16

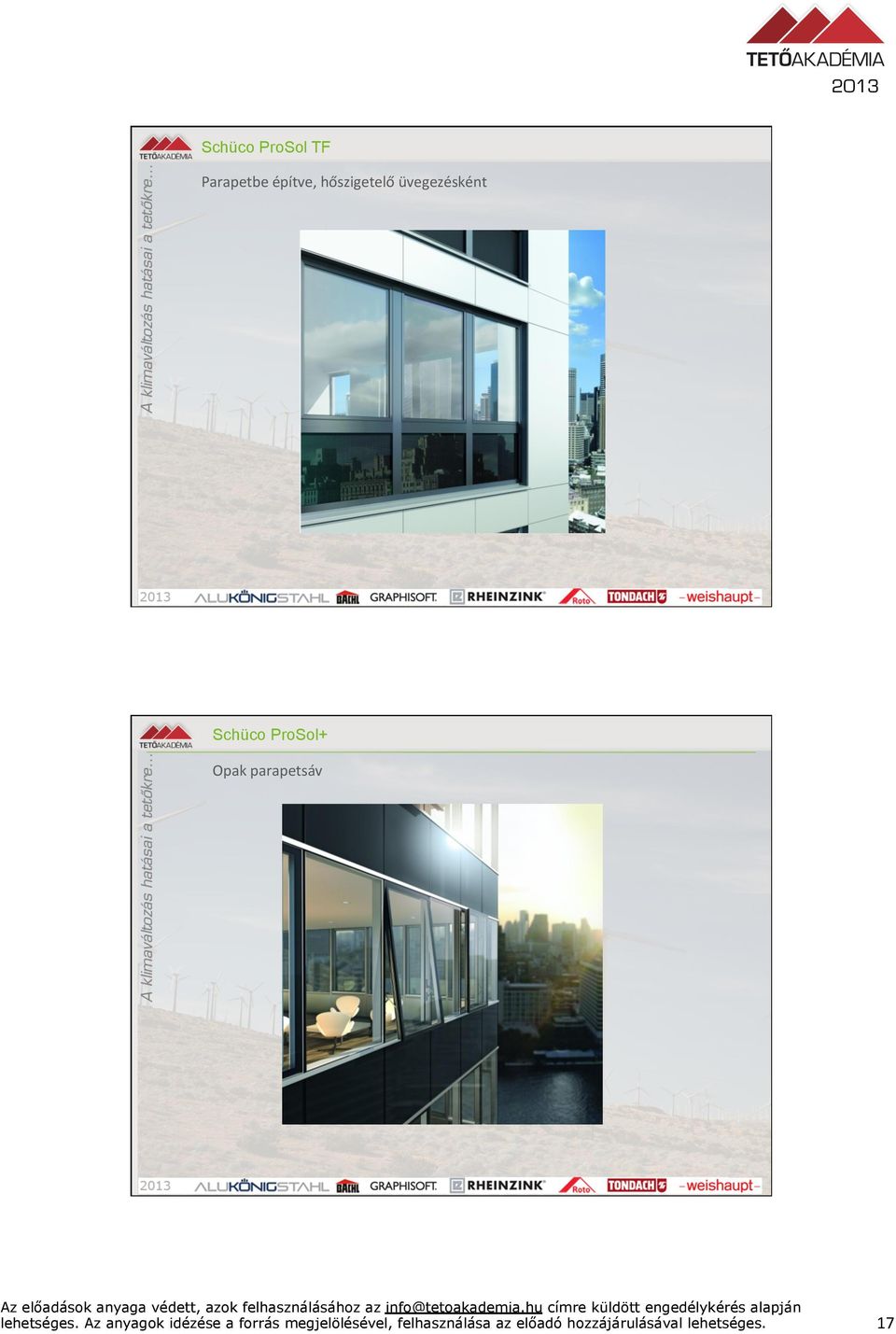

17 Schüco ProSol TF Parapetbe építve, hőszigetelő üvegezésként Schüco ProSol+ Opak parapetsáv 17

18 2013 Egyedi klimatikus igények figyelembe vétele Modulrendszerű elemes homlokzatok A standardizált megoldásoktól az egyedi, projektspeciﬁkus megoldásokig Transzparencia / opak felületek / standardizálás / gyors szerelés Egyedi klimatikus igények figyelembe vétele Modulrendszerű elemes homlokzatok A standardizált megoldásoktól az egyedi, projektspeciﬁkus megoldásokig 18

felületek / standardizálás / gyors szerelés Egyedi klimatikus igények figyelembe vétele

19 Schüco ASS 77 PD az új Panorama Design tolórendszer Többszörösen díjazoi design rendszer a maximális transzparenciáért Schüco ASS 77 PD szériaváltozatok Egyedülálló tulajdonságok 3 különböző hőszigetelési variáció 3 eltérő anyag kombinációja Minden klímazónához illeszkedő U-érték Maximális komfort TipTronic nyitásmóddal Teljesen akadálymentes Innovatív vezetősín és meghajtás Rendszervariációk ASS 77 PD.NI (mediterrán) ASS 77 PD.HI (mérsékelt) ASS 77 PD.SI (passzívház) 19

kombinációja Minden klímazónához illeszkedő U-érték Maximális komfort TipTronic nyitásmóddal Teljesen akadálymentes

20 Schüco ASS 77 PD rendszervariációk klímazónánként ASS 77 PD.NI ASS 77 PD.HI ASS 77 PD.SI U f - érték 5,8 W/m²/K- től 2,4 W/m²/K- től 1,2 W/m²/K- től U w - érték 1,9 W/m²/K* 1,1 W/m²/K** 0,84 W/m²/K** Referenciaméret: * Szerkezet: B x H 5000 x 2700 mm / Verglasung: 0,7 W/m²K, Psi 0,08 ** Szerkezet: B x H 5000 x 2700 mm / Verglasung: 0,6 W/m²K, Psi 0,034 Zöld termékek Schüco Green 20

W/m²/K** 0,84 W/m²/K** Referenciaméret: * Szerkezet: B x H 5000 x 2700 mm / Verglasung: 0,7

21 2013 Árnyékolás Schüco árnyékolórendszerek termékek - nagy széllel szembeni ellenállóképesség Nagylamellák Toló- rendszerű Nagy teljesítményű Tekercselhető- Lamella rendszer ÚJ Schüco árnyékolók ALB passzív & aktív Schüco árnyékolók ALB toló Schüco árnyékolók CTB Schüco árnyékolók CAB (Concealed Toughened Blind) (Concealed Ac=ve Blind) 21

22 Schüco árnyékolórendszerek - nagy széllel szembeni ellenállóképesség Schüco árnyékolórendszerek termékek - nagy széllel szembeni ellenállóképesség nagylamellás szélsebesség: max.50 km/h mikrolamellás szélsebesség: 90 km/h v. 110 km/h 22

23 Schüco árnyékolórendszerek - nagy széllel szembeni ellenállóképesség Hatékony árnyékolás extrém nagy szélterhelésnél Schüco AWS 120 CC.SI egyesítei szárnyú ablak légrés közö árnyékolóval Folyamatosan bevizsgált, tanúsítoi szerkezetek Schüco és Jansen függönyfalak, üvegtetők szél-, víz- és légzárása 23

24 2013 Sta=kai méretező programunk modellezi a szélterheket Egyedi klima=kus igények ﬁgyelembe vétele Parametrikus homlokzatok - a jövő tervezési lehetőségei Környezetre érzékenyen reagáló megoldás 24

25 Parametric Concept - Környezetre érzékeny függönyfal Kialakítás a környezet figyelembe vétele nélkül Kialakítás a környezet figyelembevételével (az épületen belül és kívül) + tájolás + árnyékolás + használat + stb. Parametric Concept formai variációk Mozgatható pontok Formai variáció: Formai variáció: Formai variáció: piramismodell gyémántmodell teljesen parametrikus Pont kiadódik Mozgatási terület 25

26 Összefoglalva: homlokzati megoldások minden klímazónához Schüco 2 concept Összefoglalva: homlokzati megoldások minden klímazónához Schüco 2 concept 26

27 Összefoglalva: homlokzati megoldások minden klímazónához Schüco 2 concept CÉL: a környezettudatos épületek térhódítása minden klímazónában Climate change first comes gradually and than all at once. Köszönöm a figyelmet! 27
