1 vagy hogyan lehet G felhasználni a ap energiáját? Solar Tower ap energiájának kiaknázására számos megoldás született. zek közül egy, a levegı áramlásán alapuló napkémény. (Solar tower) folyamat lényege az, hogy a ap energiáját összegyőjtı tetı alatt a levegı felmelegszik és a kémény felé áramlik, melyben felszáll és közben lehől. levegı az egész rendszer körül cirkulál, mivel oldalról újabb hideg levegı áramlik a felmelegedett helyére. kéménybe elhelyezett turbinák termelik - a felszálló levegı mozgási energiáját felhasználva - az elektromos energiát. - a levegı felmelegszik - a kémény felé áramlik - felszáll és közben lehől - a levegı cirkulál - oldalról újabb hideg levegı érkezik - a turbinák termelik az energiát 2.5 Wh/m 2 energia intenzitás mellett: 5 W teljesítményő erımő megépítéséhez 1100 m átmérıjő kollektor mezı 445 m magas 27 m átmérıjő kémény kell 200 W teljesítmény eléréséhez 5000 m átmérıjő kollektor mezı 1000 m magas 150 m átmérıjő kémény kell Solar Tower Solar chimney JLLZİ napkémény elımozdítja a természetes légmozgást mely a természetes kéményhatásra épül. napkémény el tudja szállítani a nem kívánt használt levegıt az épületbıl, s egyszerre friss levegıt is szállít befelé. napkémény beleilleszkedik az épület homlokzataiba. z elszívás a kémény felsı végén történik, míg a külsı levegı bevezetése egy alacsonyabb helyrıl, ablakból történik. levegı elmozdítása természetes szellızési stratégiával csökkenti a szellıztetéshez és a temperáláshoz használt energiát. napkémény egy teljes, szélmentes napon át biztosítani tudja az épület természetes szellızését. napkémény képes biztosítani az aktuális idıjárási feltételeknek megfelelıen szabályozott szellızést. Fontos jellemzıje napkéményeknek, hogy a tetı és a levegı kivezetés felett emelkedjen ki az épületbıl, ahol az uralkodó szél nem tud beleavatkozni az áramlásba. napkéményt lehet nyitott lépcsıházzal együtt alkalmazni, vagy speciális naptérrel és meghosszabbított föld alatt vezetett csırendszerrel, mely a hővös levegıt szállítja. napkémény esztétikus építészeti elem is lehet. b nbar, Irán 1

2 Hibrid szellıztetés külsı feltételeket ablakokkal szabályozni rzékelı: hımérséklet, harmatpont, por Gazdaságos, kevés energiahasználat Gépi szellızés mőködik Ventilátor szabályozós Hibrid szellıztetés Tetın ventilátor az eltávozó meleg levegıt segíti ventilátor besegít, ha a természetes légmozgás nem elég apkéményes szellıztetés apsütötte lépcsıház kéményként kihasználható yitható tetıbevilágítón távozó légáramlása BR Building, nglia itakyushu gyetem kutatóközpontja, Japán BR Building, nglia utomatikusan nyíló ablakok az ellenırzı rendszerhez kapcsolva Újrahasznosított tégla ülsı üveg zsaluk Szellızı kürtık a természetes szellızési rendszerhez kapcsolva Üvegtömbök, melyek csökkentik a szoláris nyereséget, de beengedik a természetes fényt 6. Rozsdamentes acélkémények 7. Jól szigetelt tetı 8. V panelek Forrás: Gilbert és Callaghan (1997) BR Building, nglia itakyushu gyetem kutatóközpontja, Japán 2

3 Winnipeg - anitoba Hydro Tower Ordos, Belsı-ongólia, ína Ordos, Belsı-ongólia, ína Hıkémény mőködési elve z év legmelegebb napja (júl. 20.) Belsı természetes világítási terv api hımérséklet éves átlaga is diagram az év leghidegebb napját mutatja (jan. 12.) pítész: OS ichael eredith, Hilary Sample Ordos, Belsı-ongólia, ína Ordos, Belsı-ongólia, ína nap járása az év leghidegebb napján (jan. 12.) nap télen alacsonyabban jár, ezért több fény jut be az épületbe, s ez elegendı világítást is nyújt. (jan. 12.) TLI ŐÖDS hımérséklet január 12.-én. nap alacsonyabban jár, a napsugárzás keresztülhatolhat az ablakon és tetıbevilágítón majd elnyeli a nehéz falszerkezet és a padló, melyek lassú hıleadással segítik a főtést. Ordos, Belsı-ongólia, ína

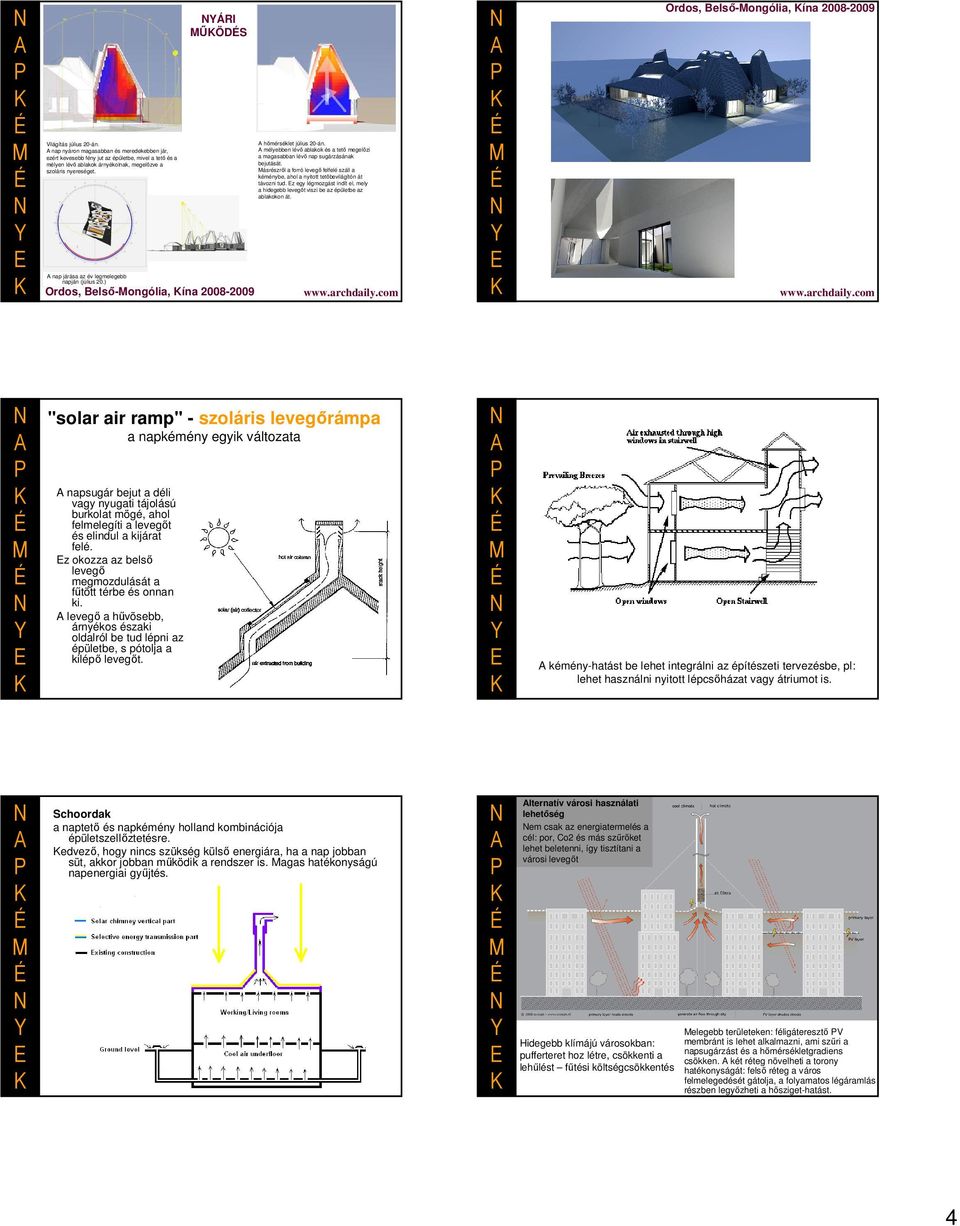

4 Világítás július 20-án. nap nyáron magasabban és meredekebben jár, ezért kevesebb fény jut az épületbe, mivel a tetı és a mélyen lévı ablakok árnyékolnak, megelızve a szoláris nyereséget. nap járása az év legmelegebb napján (július 20.) ÁRI ŐÖDS Ordos, Belsı-ongólia, ína hımérséklet július 20-án. mélyebben lévı ablakok és a tetı megelızi a magasabban lévı nap sugárzásának bejutását. ásrészrıl a forró levegı felfelé száll a kéménybe, ahol a nyitott tetıbevilágítón át távozni tud. z egy légmozgást indít el, mely a hidegebb levegıt viszi be az épületbe az ablakokon át. Ordos, Belsı-ongólia, ína "solar air ramp" - szoláris levegırámpa a napkémény egyik változata napsugár bejut a déli vagy nyugati tájolású burkolat mögé, ahol felmelegíti a levegıt és elindul a kijárat felé. z okozza az belsı levegı megmozdulását a főtött térbe és onnan ki. levegı a hővösebb, árnyékos északi oldalról be tud lépni az épületbe, s pótolja a kilépı levegıt. kémény-hatást be lehet integrálni az építészeti tervezésbe, pl: lehet használni nyitott lépcsıházat vagy átriumot is. Schoordak a naptetı és napkémény holland kombinációja épületszellıztetésre. edvezı, hogy nincs szükség külsı energiára, ha a nap jobban süt, akkor jobban mőködik a rendszer is. agas hatékonyságú napenergiai győjtés. lternatív városi használati lehetıség em csak az energiatermelés a cél: por, Co2 és más szőrıket lehet beletenni, így tisztítani a városi levegıt Hidegebb klímájú városokban: pufferteret hoz létre, csökkenti a lehőlést főtési költségcsökkentés elegebb területeken: féligáteresztı V membránt is lehet alkalmazni, ami szőri a napsugárzást és a hımérsékletgradiens csökken. két réteg növelheti a torony hatékonyságát: felsı réteg a város felmelegedését gátolja, a folyamatos légáramlás részben legyızheti a hısziget-hatást. 4

5 Solar chimney - Linkek öszönöm a figyelmet! 5
