1 KÖVETELMÉNYEK GRAVITÁCIÓS SZENNYVÍZELVEZETİ RENDSZEREK LÉTESÍTÉSÉNÉL SOPRONI VÍZMŐ ZRT. Sopron,

2 Tartalomjegyzék 1. VEZETÉKEK 1.1. Gerincvezeték 1.2. Bekötıvezeték 2. AKNÁK, TISZTÍTÓ NYÍLÁSOK 2.1. Aknák 2.2. Tisztítónyílások bekötıvezetéken 3. CSATLAKOZÁSOK 3.1. Gravitációs gerincvezeték gravitációs gerincvezetékre 3.2. Gravitációs bekötıvezeték gravitációs gerincvezetékre (közvetlenül csıre) 3.3. Gravitációs bekötıvezeték gravitációs gerincvezetékre (aknára) 3.4. Gravitációs házi szennyvízhálózat gravitációs bekötıvezeték tisztítónyílására (visszakötések kialakítása) 4. ÁLTALÁNOS KÖVETELMÉNYEK 5. A BELSİ SZENNYVÍZHÁLÓZAT ÁLTALÁNOS KÖVETELMÉNYEI 6. MELLÉKLETEK (TÍPUSRAJZOK)

3 BEVEZETÉS A Követelmények gravitációs szennyvízelvezetı rendszerek létesítésénél címő mőszaki irányelv a Soproni Vízmő Zrt. üzemeltetésében lévı szennyvíz-elvezetı hálózatok tervezésénél, létesítésénél, rekonstrukciójánál alkalmazandó anyagokkal, technológiákkal kapcsolatban ad iránymutatást. A követelményben leírtaktól eltérı anyagok, technológiák alkalmazását megelızıen minden esetben egyezetni kell a Soproni Vízmő Zrt.-vel. 1. VEZETÉKEK 1.1. Gerincvezeték - Anyag Kıagyag Új hálózatok létesítésénél, meglévı hálózatok rekonstrukciójánál. Tokos-gumigyőrős kötési rendszerő, mázas kivitelő, EN DINplus minıségő csı és idomai. Polipropilén Új hálózatok létesítésénél, meglévı hálózatok rekonstrukciójánál, maximum NA 300 mmes átmérı esetén. Új hálózatok létesítésénél, meglévı hálózatok rekonstrukciójánál, DN 400 mm, vagy ennél nagyobb átmérı esetén. Polymerbeton Új hálózatok létesítésénél, meglévı hálózatok rekonstrukciójánál, DN 400 mm, vagy ennél nagyobb átmérı esetén. Vasbeton Új hálózatok létesítésénél, meglévı hálózatok rekonstrukciójánál, D 800 mm, vagy ennél nagyobb átmérı esetén. - Csatorna átmérı Minimum DN Esés, vonalvezetés Minimális esés 5. Maximális esés 50.

4 Gerincvezetéken idomokkal kialakított iránytöréseket nem lehet építeni. Olyan vonalvezetés választandó, ami a csatornatisztító géppel való megközelítés feltételeit biztosítja Bekötıvezeték - Anyag Kıagyag Új és meglévı gerincvezetékre létesített bekötés esetén. Tokos-gumigyőrős kötési rendszerő, belül mázas kivitelő, EN DINplus minıségő csı és idomai. Polipropilén Új és meglévı gerincvezetékre létesített bekötés esetén. - Csatornaátmérı Minimum DN 150 mm - Esés, vonalvezetés Minimális esés 10, Maximális esés 50, Olyan vonalvezetés választandó, ami a csatornatisztító géppel való megközelítés feltételeit biztosítja. A vízvezeték alatti mélységi vonalvezetés alkalmazandó. A bekötésekben a gerincvezetékhez és a tisztítónyíláshoz való csatlakozáson kívül idom nem építhetı be. A bekötı vezetékeket lehetıleg közvetlenül csıre kell rákötni. 2. AKNÁK, TISZTÍTÓ NYÍLÁSOK 2.1. Aknák - Anyag Beton. - Elhelyezése Minden töréspontban, gerinccsatlakozásoknál, egyenes szakaszokon max. 80 méterenként szükséges. - Kialakítása (1. ábra)

5 Fedlap és keret Utakon, közlekedési felületeken DN 600 mm átmérıjő, közúti teherbírásnak megfelelı D400 kn-os szürkeöntvény fedlap, csillapító betéttel. A keret D400/F900 terhelési osztályú, gyárilag 16 cm-es betongyőrőbe ágyazott. Csak a járdaszegély tartományában mint elızı, de C250 kn-os teherbírású. A keret gyárilag 12 cm betongyőrőbe ágyazott. A fedlap és a keret járószintbe-emelését beton szintbeállító győrőkkel kell elvégezni. A szintbeállító győrőkkel maximum 20 cm-es emelés megengedett. Ennél nagyobb szintkülönbség áthidalását az aknaszőkítı elem cseréjével, vagy aknamagasító elem beépítésével kell biztosítani. Nagy eséső terepen, illetve 1-2 cm-es emelés estén speciális ragasztóanyag alkalmazható. Amennyiben a fedlapok az útpályába, de nem szilárd burkolatba kerülnek beépítésre, azokat 140 cm x 140 cm x 40 cm betongallérba kell ágyazni. Szőkítı elem Excentrikus kialakítású, DN 100/62,5/60 FSZ mérető aknaszőkítı elem. Szükség esetén kisebb magasságú elem alkalmazható (sekély aknák). Aknamagasító elem DN 100 cm-es belsı átmérıjő csaphornyos kivitelő, győrők közötti vízzáró cementhabarcs tömítéses, beépített aknahágcsóval. Az aknahágcsók tömör acél anyagúak, mőanyag bevonattal ellátottak, oldalcsúszás ellen biztosítottak. Aknafenék (1/2. ábra) A csıátmérınek és a vezeték iránytöréseinek megfelelıen kialakított elıre gyártott aknafenék elem. A folyóka a csı teljes átmérıjének megfelelıen "U" szelvényő. Kiválasztásnál figyelemmel kell lenni a tervezett vagy a késıbbiekben lehetséges csatlakozásokra. Bukóakna (1/3/1. 1/3/2. ábra) 60 cm bukásig (folyásfenék szinttıl mérve) aknán belül. 60 cm feletti bukásnál, DN 200 mm-es átmérıjő gerinc esetén aknán kívül elhelyezett ejtıcsöves kialakítással (bekötések esetén is). Az ejtıcsövet betonba kell ágyazni, az ejtıcsı az aknafaltól max. 30 cm-re lehet. DN 200 mm-nél nagyobb gerincnél az ejtıcsöves kialakítás nem megengedett Tisztítónyílások bekötıvezetéken - Anyag

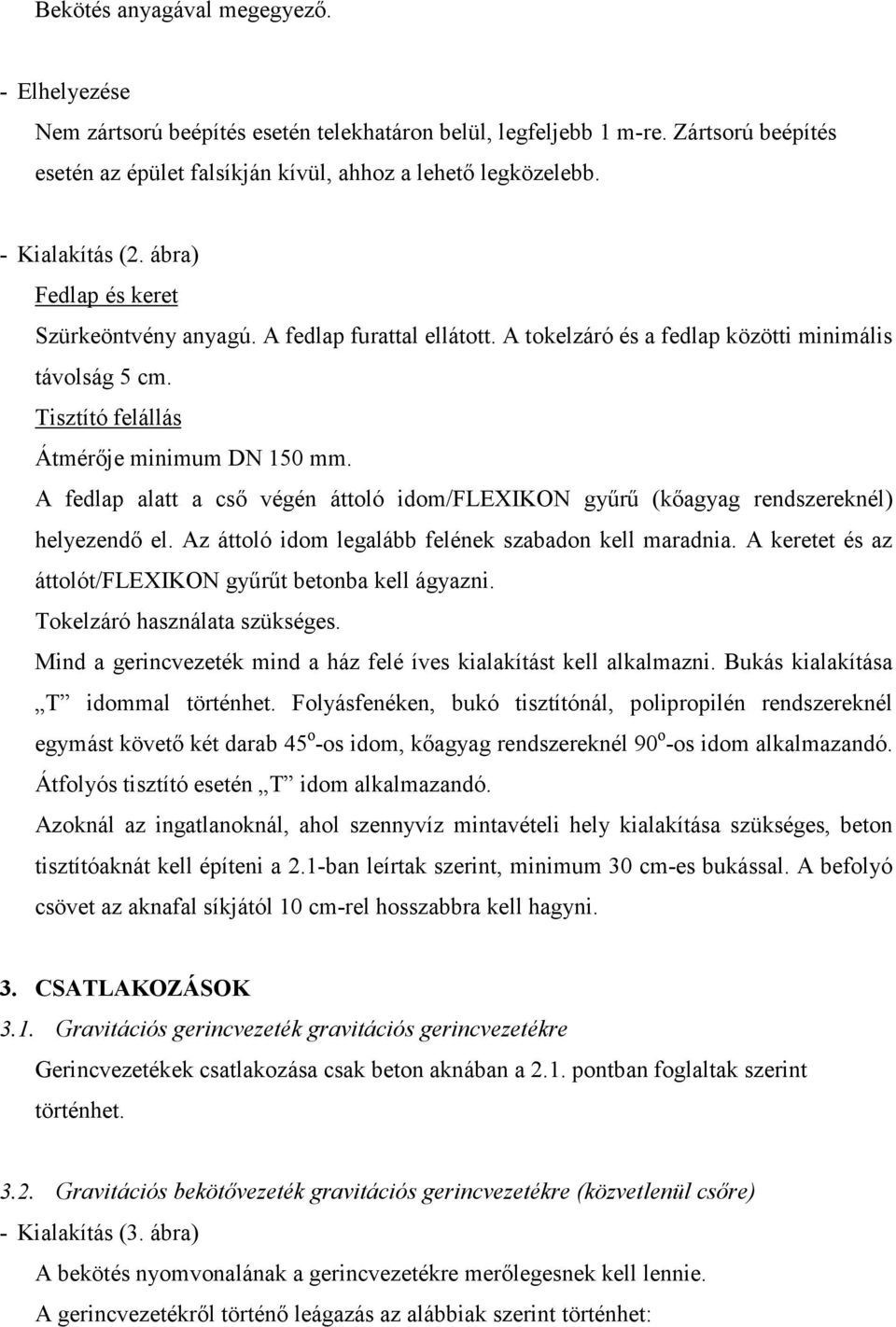

6 Bekötés anyagával megegyezı. - Elhelyezése Nem zártsorú beépítés esetén telekhatáron belül, legfeljebb 1 m-re. Zártsorú beépítés esetén az épület falsíkján kívül, ahhoz a lehetı legközelebb. - Kialakítás (2. ábra) Fedlap és keret Szürkeöntvény anyagú. A fedlap furattal ellátott. A tokelzáró és a fedlap közötti minimális távolság 5 cm. Tisztító felállás Átmérıje minimum DN 150 mm. A fedlap alatt a csı végén áttoló idom/flexikon győrő (kıagyag rendszereknél) helyezendı el. Az áttoló idom legalább felének szabadon kell maradnia. A keretet és az áttolót/flexikon győrőt betonba kell ágyazni. Tokelzáró használata szükséges. Mind a gerincvezeték mind a ház felé íves kialakítást kell alkalmazni. Bukás kialakítása T idommal történhet. Folyásfenéken, bukó tisztítónál, polipropilén rendszereknél egymást követı két darab 45 o -os idom, kıagyag rendszereknél 90 o -os idom alkalmazandó. Átfolyós tisztító esetén T idom alkalmazandó. Azoknál az ingatlanoknál, ahol szennyvíz mintavételi hely kialakítása szükséges, beton tisztítóaknát kell építeni a 2.1-ban leírtak szerint, minimum 30 cm-es bukással. A befolyó csövet az aknafal síkjától 10 cm-rel hosszabbra kell hagyni. 3. CSATLAKOZÁSOK 3.1. Gravitációs gerincvezeték gravitációs gerincvezetékre Gerincvezetékek csatlakozása csak beton aknában a 2.1. pontban foglaltak szerint történhet Gravitációs bekötıvezeték gravitációs gerincvezetékre (közvetlenül csıre) - Kialakítás (3. ábra) A bekötés nyomvonalának a gerincvezetékre merılegesnek kell lennie. A gerincvezetékrıl történı leágazás az alábbiak szerint történhet:

7 Új gerincvezeték Gerincvezeték átmérıje DN 350 mm-ig DN mm között DN > 500 mm Leágazás módja Leágazó ( T v. "Y") idommal - csak idomcsaládos csı lehet (kıagyag, polipropilén). T idommal v. megfúrással (kıagyagnál). Megfúrással egyéb csıanyagok esetén- (HOBAS, Polymerbeton). Megfúrással v. idomosan. Meglévı gerincvezeték Gerincvezeték átmérıje DN 350 mm-ig DN > 400 mm Leágazás módja Leágazó ( T vagy "Y") idommal. Megfúrással v. idomosan. Meglévı gerincvezetékre történı csatlakozás esetén az alkalmazható megoldások a gerincvezeték anyagától és a leágazás átmérıjétıl függıen eltérıek is lehetnek. Az idom leágazó csonkjának helyzete a vízszinteshez képest a 15 o és 45 o között tetszıleges lehet. A leágazó idom után vagy a csıvel, vagy 45 o -os idommal kell indulni az ingatlan irányába. Az idomok megválasztásánál a bekötı csatorna átmérıjét lehetıleg szőkítı idom alkalmazása nélkül kell elérni Gravitációs bekötıvezeték gravitációs gerincvezetékre (aknára) Aknára bekötés csak mőszakilag indokolt esetben létesíthetı. - Kialakítás (4. ábra) 60 cm-es bukásig aknán belüli bukással kell a bekötést megépíteni. Gumigyőrős tömítéső aknánál a győrők kötési vonalában csatlakozni nem lehet. Az aknafalon való átvezetésnél befalazó idom alkalmazása szükséges. 60 cm-es bukás felett aknán kívül elhelyezett ejtıcsıvel kell a bekötést megépíteni. (Kialakítása a 2/1. pontban leírtak szerint.) Az aknafenék elemet úgy kell kialakítani, hogy a bekötés az annak átmérıjéhez igazodó teljes U szelvényő folyókával csatlakozzon a fı folyásirányhoz.

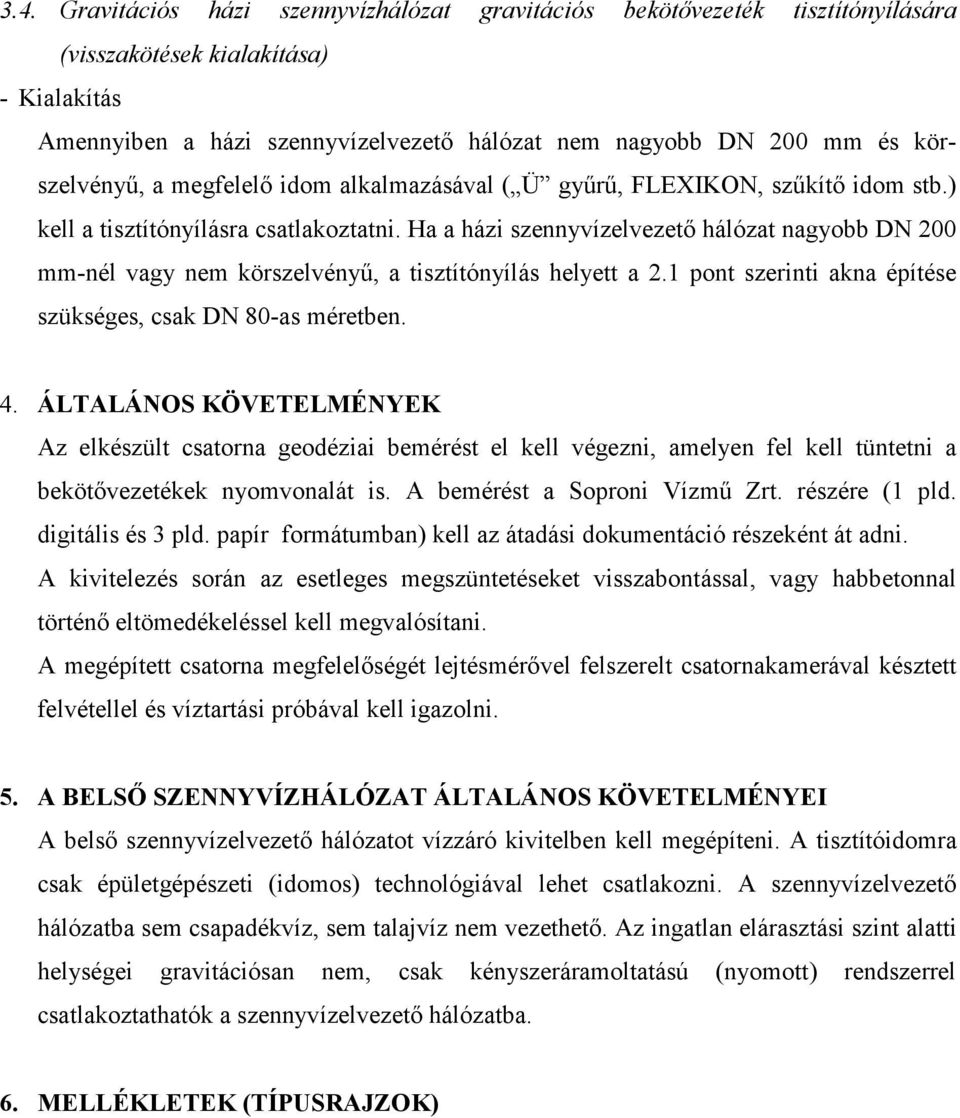

8 3.4. Gravitációs házi szennyvízhálózat gravitációs bekötıvezeték tisztítónyílására (visszakötések kialakítása) - Kialakítás Amennyiben a házi szennyvízelvezetı hálózat nem nagyobb DN 200 mm és körszelvényő, a megfelelı idom alkalmazásával ( Ü győrő, FLEXIKON, szőkítı idom stb.) kell a tisztítónyílásra csatlakoztatni. Ha a házi szennyvízelvezetı hálózat nagyobb DN 200 mm-nél vagy nem körszelvényő, a tisztítónyílás helyett a 2.1 pont szerinti akna építése szükséges, csak DN 80-as méretben. 4. ÁLTALÁNOS KÖVETELMÉNYEK Az elkészült csatorna geodéziai bemérést el kell végezni, amelyen fel kell tüntetni a bekötıvezetékek nyomvonalát is. A bemérést a Soproni Vízmő Zrt. részére (1 pld. digitális és 3 pld. papír formátumban) kell az átadási dokumentáció részeként át adni. A kivitelezés során az esetleges megszüntetéseket visszabontással, vagy habbetonnal történı eltömedékeléssel kell megvalósítani. A megépített csatorna megfelelıségét lejtésmérıvel felszerelt csatornakamerával késztett felvétellel és víztartási próbával kell igazolni. 5. A BELSİ SZENNYVÍZHÁLÓZAT ÁLTALÁNOS KÖVETELMÉNYEI A belsı szennyvízelvezetı hálózatot vízzáró kivitelben kell megépíteni. A tisztítóidomra csak épületgépészeti (idomos) technológiával lehet csatlakozni. A szennyvízelvezetı hálózatba sem csapadékvíz, sem talajvíz nem vezethetı. Az ingatlan elárasztási szint alatti helységei gravitációsan nem, csak kényszeráramoltatású (nyomott) rendszerrel csatlakoztathatók a szennyvízelvezetı hálózatba. 6. MELLÉKLETEK (TÍPUSRAJZOK)
