2 TARTALOMJEGYZÉK Iratok: Tartalomjegyzék Aláírólap Műszaki leírás Tervezői költségbecslések 7/2

3 A L Á Í R Ó L A P Felelős tervező: Szilvás István... VZ-TEL; A dokumentáció 7 gépelt oldalt tartalmaz. A dokumentációt összeállította: Szilvás István... 7/3

4 MŰSZAKI LEÍRÁS 7/4

5 1. Előzmények: Vasvár Város Önkormányzata bízta meg társaságunkat a Vasvár iparterület kialakítása keretein belül a fejlesztési terület ivóvízellátása, szenny- és csapadékvíz elvezetése tanulmánytervének elkészítésével. 2. Jelenlegi állapot: A fejlesztési terület vízellátása, valamint a szennyvíz és csapadékvíz elvezetése jelenleg nem megoldott. A területhez legközelebb eső Csokonai utcában az ivóvízhálózat D110 KPE vezetékből, a szennyvízelvezető hálózat D200 KG-PVC csatornacsőből épült ki. A hálózatok alkalmasak a terület vízellátásának és szennyvízelvezetésének megoldására. A településen belül a csapadékvíz elvezetés nyílt árkokkal és zárt csapadékcsatornákkal megoldott. A tervezett iparterület déli részén, észak-déli irányban egy természetes mélyvonal, ún. horhos húzódik, mely a külterületről érkező csapadékvizeket a település belterületére vezeti le a Csokonai utcába. A terület csapadékvíz elvezető hálózata ezen természetes vízelvezető rendszerhez kapcsolódhat. 3. Vízellátás: A tervezési területen kialakítandó vízellátó hálózatot kétoldali betáplálású, körvezetékes hálózatként nem lehet megoldani, így a tervezett vezeték ágvezetékként kerülhet kialakításra. A vezeték a Csokonai utcai meglévő D110 KPE vezetékre építendő szerelvényaknától indul, majd keresztezi az útburkolatot és a tervezett iparterületi bekötőút északi oldali padkájában halad. Elérve a tervezett bekötőút leágazást déli irányba fordul és az út keleti oldali padkájába került betervezésre a tervezett végpontig. A Csokonai utcai csatlakozási pontba tervezett szerelvényaknába a meglévő vezeték elvágását követően 1 db DN100 T-idom és a tervezett vízvezetékre 1 db DN100 méretű szakaszoló tolózár kerül beépítésre. A tervezett szerelvényaknák 1,5 m x 1,1 m x 1,8 m belméretű, 600x600 mm-es fedlappal ellátott betonaknák. Az 54/2014. (XII. 5.) BM rendeletben előírt szükséges oltóvíz mennyiséget a meglévő hálózat kapacitásából fakadóan a tervezett hálózaton föld feletti tűzcsapokkal csak korlátozottan lehet biztosítani. A vezetékhálózat mentén a rendelet 75. értelmében a föld feletti tűzcsapokat a rendelet 76. szerint a védendő ingatlanok mentén a megközelítési útvonalon mérten 100 méteren belül 7/5

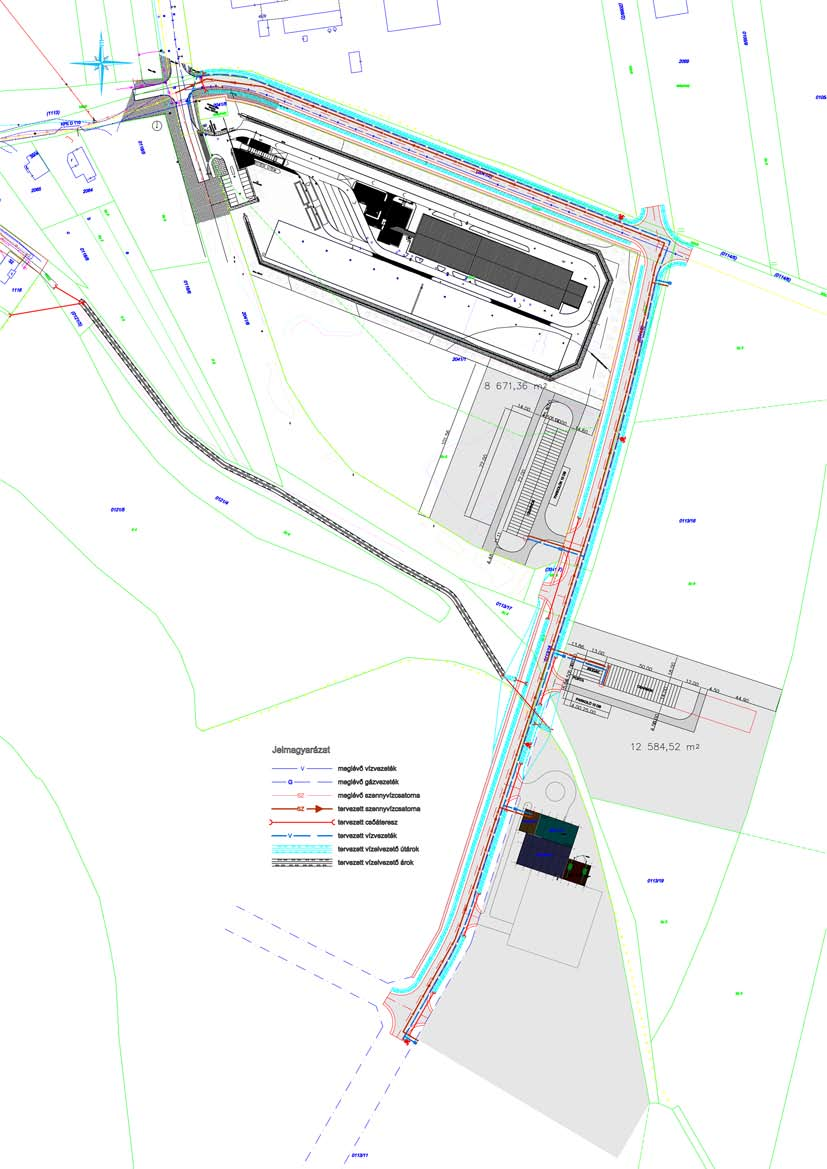

6 helyeztük el. Az egyes létesítmények tényleges oltóvíz szükségleteit önállóan tűzivíztárolókkal kell biztosítani. A tervezett vízvezeték hálózat D110 KPE (PE100 SDR11) vízvezetékcsőből 865 m hosszban épül. A föld feletti tűzcsapokból 4 db került betervezésre. A tervezett gerincvezetékről 5 db leágazás került betervezésre a tervezett csarnoképültek és a távlati fejlesztési területek vízellátására. A tervezett vízbekötések egységesen D63 KPE (PE100 SDR11) vízvezetékcsőből 120 m össz. hosszban épülnek. Minden lecsatlakozó vezetékre a telekhatárokon belül 1,0 m-re egy betonaknába szerelt vízmérőhely kerül kialakításra. A vízvezeték hálózat későbbi tervezési fázisában be kell tartani az üzemeltető VASIVÍZ Zrt. műszaki előírásait. 4. Szennyvízelvezetés: A szennyvízelvezető hálózat tervezésénél a meglévő terepi adottságokat vettük figyelembe. A tervezett gravitációs szennyvízgyűjtő és elvezető hálózat a Csokonai utcai, meglévő gerincvezetéki beton tisztítóaknán keresztül csatlakozik a települési szennyvízelvezető hálózatra. A gravitációs gerincvezeték a kialakítandó ipartelepi bekötőút területére került betervezésre. A csatorna D200 mm méretű, KG-PVC csatornacsövekből került megtervezésre a tisztítást és ellenőrzést biztosító Ø 100 cm belméretű, Ø600 mm-es D400 terhelési osztályú fedlappal ellátott, előregyártott betonelemekből kiépítendő tisztítóaknákkal. A gravitációs szennyvízcsatorna hossza: 850 m. A csatornára maximum 80 m távolságra építendő aknák száma: 14 db. Hasonlóan a vízvezeték hálózathoz az egyes ellátandó ingatlanra 5 db leágazás kerül kiépítésre. A bekötővezetékek 130 m össz. hosszban, D160 KG-PVC csatornacsőből kerültek megtervezésre. A szennyvízelvezető hálózat későbbi tervezési fázisában be kell tartani az üzemeltető VASIVÍZ Zrt. műszaki előírásait. 5. Csapadékvíz elvezetés: A csapadékvíz elvezető hálózat tervezésénél szintén a meglévő terepi adottságokat vettük figyelembe. A kialakítandó ipartelepi utak mentén kétoldali útárok hálózat kerül kialakításra. A területet északról határoló, nyugat-kelet irányú ipartelepi út kétoldali útárka a Csokonai utca végén húzódó meglévő csapadékcsatorna végaknájához csatlakoznak. A csapadékcsatorna aztán a keletkező csapadékvizeket Csokonai utcai meglévő árokhálózatba továbbítja. A csapadékvizek 7/6

7 végső befogadója az utcát délről határoló Szentkút (Csipkés) patak. A csatlakozás a tervezett útburkolat alatt kiépítendő Ø40 méretű, beton csőátereszeken keresztül történik. Az ipartelepi, észak-dél irányú bekötő út mentén kialakítandó kétoldali útárkok az út alsó egy harmadában elhelyezkedő mélyvonalba tervezett nyílt árokhoz csatlakoznak. A tervezett nyílt, földmedrű, útárok hálózat 1430 m hosszban, 2:1 rézsűhajlással, 0,6 m fenékszélességgel, átlag 1,5 m mélységben épül. Az ingatlanok útcsatlakozásai alatt változó hosszúságú, Ø60 cm méretű, tokostalpas betoncsövekből épülő csőátereszek kerültek betervezésre. A horhos területén a felső vizek továbbvezethetősége érdekében az útépítés előtt egy 45,5 m hosszú, DN1200 méretű vasbeton csatornacsövekből kiépítendő csőáteresz létesül. A csőáteresz kifolyási oldalától indul a csapadékvizek továbbvezetését szolgáló nyílt árok, mely a nagy terepesés miatt az árokfenéken és a rézsűfelületek alsó részén 60x40x10 cm méretű, betonba rakott mederlappal kerül kiburkolásra. Az árok a belterület határán csatlakozik a meglévő vízelvezető hálózathoz. A csatlakozás a keletkező csapadékvizek megosztása érdekében egy részről a Csokonai utcai nyílt árokhálózathoz, másrészről a telkek végében húzódó Szentkút (Csipkés) patakhoz csatlakozik. A csatlakozások a nyílt árok végéből induló Ø60 cm méretű, tokos-talpas betoncsövekből épülő csőátereszekkel kerültek betervezésre. A tervezett nyílt, burkolt árok 360 m hosszban, 1:1 rézsűhajlással, 0,6 m fenékszélességgel, átlag 1,5 m mélységben épül.. Szilvás István VZ-TEL, /7
