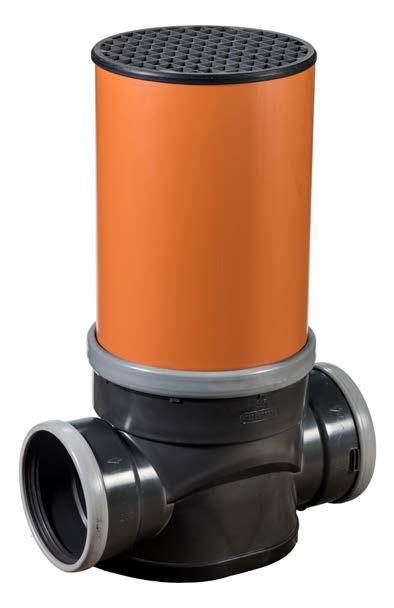

1 Műszaki paraméterek KGA akna KGA 315 A KGA 315 tisztítóaknát a hagyományos kialakítás jellemzi, sima KG PVC aknafallal. Zöld területen és közúti terhelés esetén alkalmazható fedlappal. A könnyű súly és az egyszerű telepíthetőség előny. Anyag Aknafalcsőhossz Aknafalcsőméret Csatlakozócsőátmérő Polipropilén (PP) Tok nélkül: 6 m; tokkal: 1 m, 2 m, 3 m és 6 m Belső átmérő: ID 297 Külső átmérő: OD 315 DN Aknafenékkialakítás (Továbbá üres aknafenék is elérhető.) Max. telepítési mélység 6 m Max. telepítési mélység talajvíz esetén 2 m-ig talajvíz esetén is telepíthető 6 m 2 m Nyomásállóság 0,5 bar Felúszás elleni védelem 6 m-ig további intézkedések nélkül (pl. kiegészítő súly, betonmegtámasztás, horgonyzás) telepíthető. A szerelési előírásokat betartva és a talaj megfelelő tömörítése mellett (legalább Proctor 95%) 2 m-ig talajvíz esetén is telepíthető. Főbb előnyök homokfogós és csatlakozás nélküli kialakítás lehetséges műanyag és öntöttvas fedlapok többféle terhelési osztály szerint méretre vágható, toldható KG PVC sima aknafalcső Alkalmazási terület Tisztító- és vizsgálóaknaként. Műszaki specifikáció KGA rendszerű aknafenék; sima falú KG PVC D315 aknafalcsővel; KG PVC tokokkal; MSZ EN szabvány szerint. 44 Csatornázási rendszerek Termékismertető Tel Fax

2 KGA 400 A KGA 400 klasszikus vizsgálóakna sima KG PVC aknafallal. Teleszkópos fedlappal és egyenes átfolyós és elágazó kialakítással. Anyag DN polipropilén (PP) DN polivinil-klorid (PVC) Aknafalcsőhossz Aknafalcsőméret Csatlakozócsőátmérő Tok nélkül: 6 m; tokkal: 1 m, 2 m, 3 m és 5 m Belső átmérő: ID 380 Külső átmérő: OD 400 KG Aknafenékkialakítás (Továbbá üres aknafenék is elérhető.) Max. telepítési mélység 6 m Max. telepítési mélység talajvíz esetén 3 m-ig talajvíz esetén is telepíthető 6 m 3 m Nyomásállóság 0,5 bar Felúszás elleni védelem 6 m-ig további intézkedések nélkül (pl. kiegészítő súly, betonmegtámasztás, horgonyzás) telepíthető. A szerelési előírásokat betartva és a talaj megfelelő tömörítése mellett (legalább Proctor 95%) 3 m-ig talajvíz esetén is telepíthető. Főbb előnyök homokfogós és csatlakozás nélküli kialakítás lehetséges műanyag és öntöttvas fedlapok többféle terhelési osztály szerint méretre vágható, toldható KG PVC sima aknafalcső Alkalmazási terület Tisztító- és vizsgálóaknaként. Műszaki specifikáció KGA rendszerű aknafenék; sima falú KG PVC D400 aknafalcsővel; KG PVC tokokkal; MSZ EN szabvány szerint. Csatornázási rendszerek Termékismertető 45

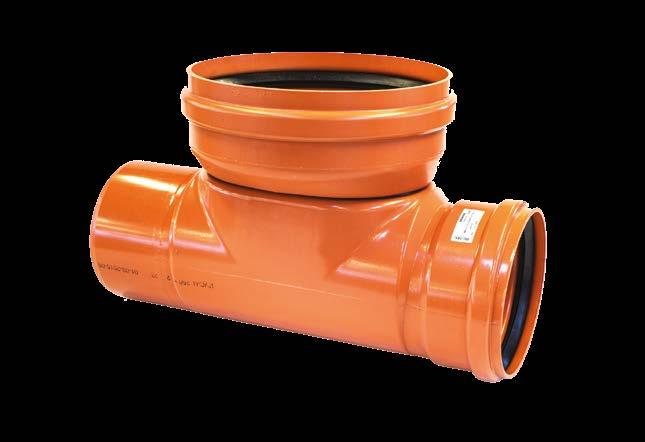

3 Vizsgálóakna KGA 315 KGA 315 aknafenék átfolyós KG 160 CAPA CAPA º KGA 315 aknafenék elágazó 45 KG 160 CAPE CAPE Csatornázási rendszerek Termékismertető Tel Fax

4 KG aknafalcső DN315 SN2 Méret L 6000 CCCMR631 KGMM kettős karmantyú t L D CCK31 Dy PVC üres fenékelem Méret Dy Anyag 315 PVC CCV31 Aknafal-csatlakozócsonk Méret D y D u CAS CAS CAS20 Csatornázási rendszerek Termékismertető 47

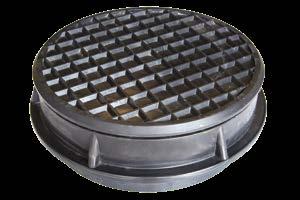

5 Vizsgálóakna KGA 315 Műanyag zöld területi fedlap csővel DN315 A15 A15 CAOM31 Öntöttvas víznyelős nehéz fedlap csővel DN315 D400 D400 CAOV08 Öntöttvas nehéz fedlap csővel DN315 D400 D400 CAO315 Műanyag zöld területi fedlap cső nélkül DN315 A15 CAOM29 Öntöttvas nehéz fedlap cső nélkül DN315 D400 D400 CAO31CSN 48 Csatornázási rendszerek Termékismertető Tel Fax

6 A KGA 315 akna felépítése Műanyag zöld területi fedlap csővel Öntöttvas víznyelős fedlap csővel Öntöttvas nehéz fedlap csővel Betongallér (illusztráció) KGMM kettős karmantyú falcsőtoldáshoz Műanyag zöld területi fedlap cső nélkül Öntöttvas fedlap cső nélkül Aknafalcső PVC 354 6,0 m Aknafalcsatlakozócsonk Üres fenékelem homokfogós kialakításhoz KGA 315 aknafenékelem Csatornázási rendszerek Termékismertető 49

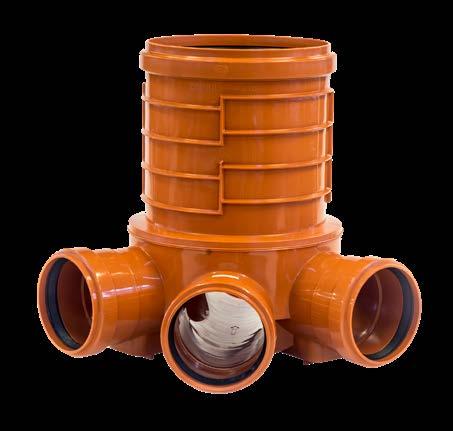

7 Vizsgálóakna KGA 400 KGA 400 aknafenék átfolyós KG 110 CAPA CAPA CAPA CAPA CAPA º KGA 400 aknafenék elágazó 45 KG 110 CAPE CAPE CAPE Csatornázási rendszerek Termékismertető Tel Fax

8 KG aknafalcső DN400 SN2 Méret L 6000 CCCMR Teleszkópgumi Méret 400/315 CAPX4031 KGMM kettős karmantyú t L D CCK40 Dy PVC üres fenékelem Méret Dy Anyag 400 PVC CCV40 Aknafal-csatlakozócsonk Méret D y D u CAS CAS CAS20 Csatornázási rendszerek Termékismertető 51

9 Vizsgálóakna KGA 400 Műanyag zöld területi fedlap csővel DN315 A15 A15 CAOM31 Öntöttvas víznyelős nehéz fedlap csővel DN315 D400 D400 CAOV08 Öntöttvas nehéz fedlap csővel DN315 D400 D400 CAO Csatornázási rendszerek Termékismertető Tel Fax

10 A KGA 400 akna felépítése Műanyag zöld területi fedlap csővel Öntöttvas víznyelős fedlap csővel Öntöttvas nehéz fedlap csővel Betongallér (illusztráció) Teleszkópgumi Aknafalcsatlakozócsonk KGMM kettős karmantyú falcsőtoldáshoz Aknafalcső PVC 400 6,0 m Üres fenékelem homokfogós kialakításhoz KGA 400 aknafenékelem Csatornázási rendszerek Termékismertető 53
