Megfelelõségi Tanúsítvány / Certificate of Conformity Egyedi Ellenõrzés / Unit Verification

Átírás

1 ROBBANÁSBIZTOS BERENDEZÉSEK VIZSGÁLÓ ÁLLOMÁSA Testing Station for Explosion Proof Equipment 1/9 Hungary, 1037 Budapest, Mikoviny S. u tel/fax: bkiex@bki.hu (1) Megfelelõségi Tanúsítvány / Certificate of Conformity Egyedi Ellenõrzés / Unit Verification (2) BKI 05 ATEX 026 (3) A tanúsított gyártmány megnevezése / This certificate is issued for the apparatus: Testhabosító berendezés / Cabinet foaming equipment Típusa és azonosító / Type and identification number: Pentamat 2. gépsor / 2 nd production line Telepítési hely és azonosító szám / Place of installation and identification number: Electrolux Lehel Kft., Nyíregyháza (4) Gyártó / Manufactured by: Hennecke Polyurethane Anlagentechnik Sankt Augustin Germany Tanúsításra benyújtotta / Submitted for certification by : VEGYTERV Vegyipari Tervező és Vállalkozó Rt Budapest, Polgár u Hungary (5) A gyártmány és annak változatai a jelen tanúsítvány vonatkozó pontjában vannak feltüntetve. / This apparatus and any acceptable variation thereto are specified in the Schedule to this Certificate and the documents therein referred to. Ez a tanúsítvány csak a maga egészében és változatlan formában használható fel. / This certificate may be reproduced only in its entirety and without changes.

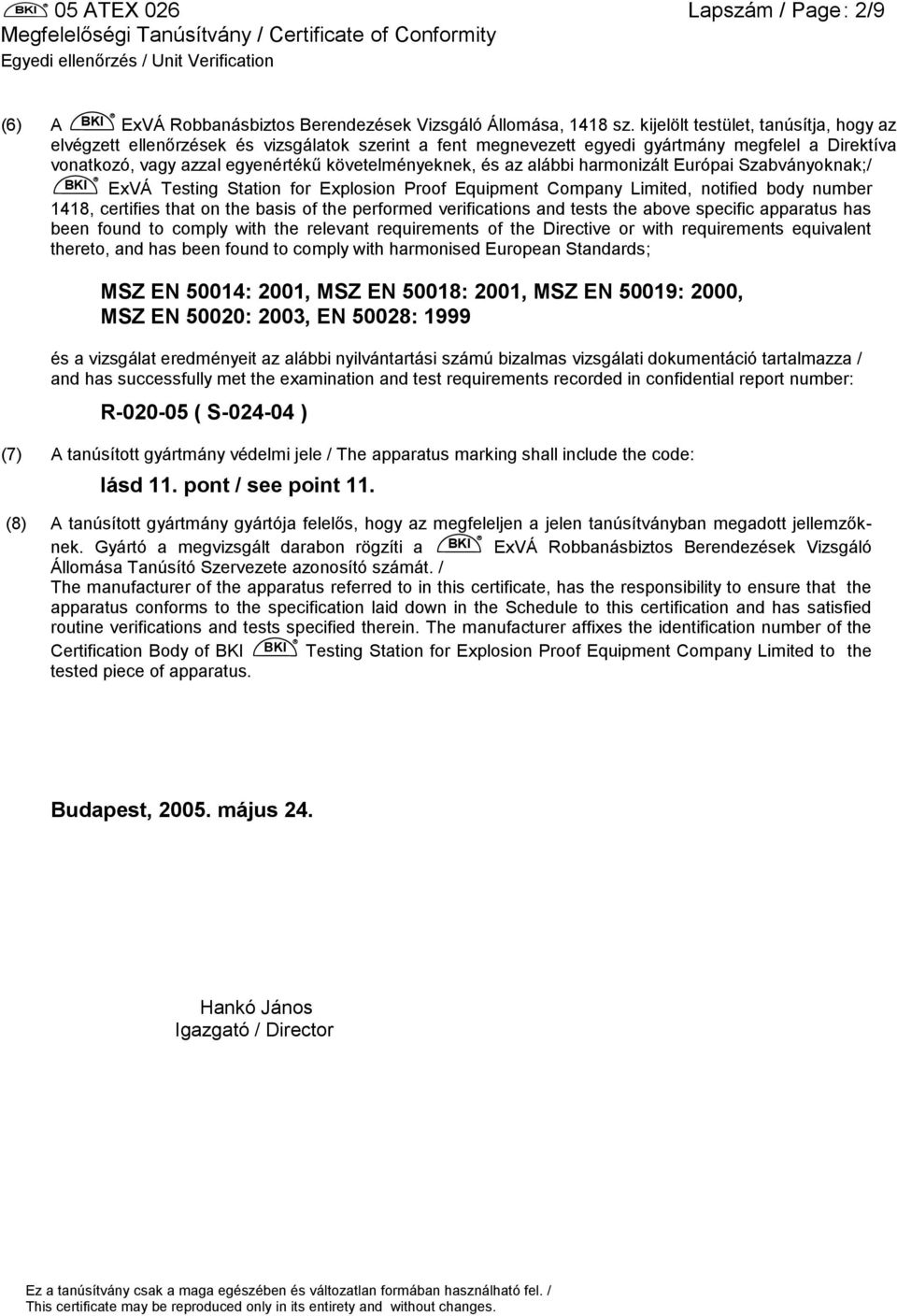

2 BKI 05 ATEX 026 Lapszám / Page : 2/9 2/9 (6) A BKI ExVÁ Robbanásbiztos Berendezések Vizsgáló Állomása, 1418 sz. kijelölt testület, tanúsítja, hogy az elvégzett ellenőrzések és vizsgálatok szerint a fent megnevezett egyedi gyártmány megfelel a Direktíva vonatkozó, vagy azzal egyenértékű követelményeknek, és az alábbi harmonizált Európai Szabványoknak;/ BKI ExVÁ Testing Station for Explosion Proof Equipment Company Limited, notified body number 1418, certifies that on the basis of the performed verifications and tests the above specific apparatus has been found to comply with the relevant requirements of the Directive or with requirements equivalent thereto, and has been found to comply with harmonised European Standards; MSZ EN 50014: 2001, MSZ EN 50018: 2001, MSZ EN 50019: 2000, MSZ EN 50020: 2003, EN 50028: 1999 és a vizsgálat eredményeit az alábbi nyilvántartási számú bizalmas vizsgálati dokumentáció tartalmazza / and has successfully met the examination and test requirements recorded in confidential report number: R ( S ) (7) A tanúsított gyártmány védelmi jele / The apparatus marking shall include the code: lásd 11. pont / see point 11. (8) A tanúsított gyártmány gyártója felelős, hogy az megfeleljen a jelen tanúsítványban megadott jellemzőknek. Gyártó a megvizsgált darabon rögzíti a BKI ExVÁ Robbanásbiztos Berendezések Vizsgáló Állomása Tanúsító Szervezete azonosító számát. / The manufacturer of the apparatus referred to in this certificate, has the responsibility to ensure that the apparatus conforms to the specification laid down in the Schedule to this certification and has satisfied routine verifications and tests specified therein. The manufacturer affixes the identification number of the Certification Body of BKI BKI Testing Station for Explosion Proof Equipment Company Limited to the tested piece of apparatus. Budapest, május 24. Hankó János Igazgató / Director Ez a tanúsítvány csak a maga egészében és változatlan formában használható fel. / This certificate may be reproduced only in its entirety and without changes.

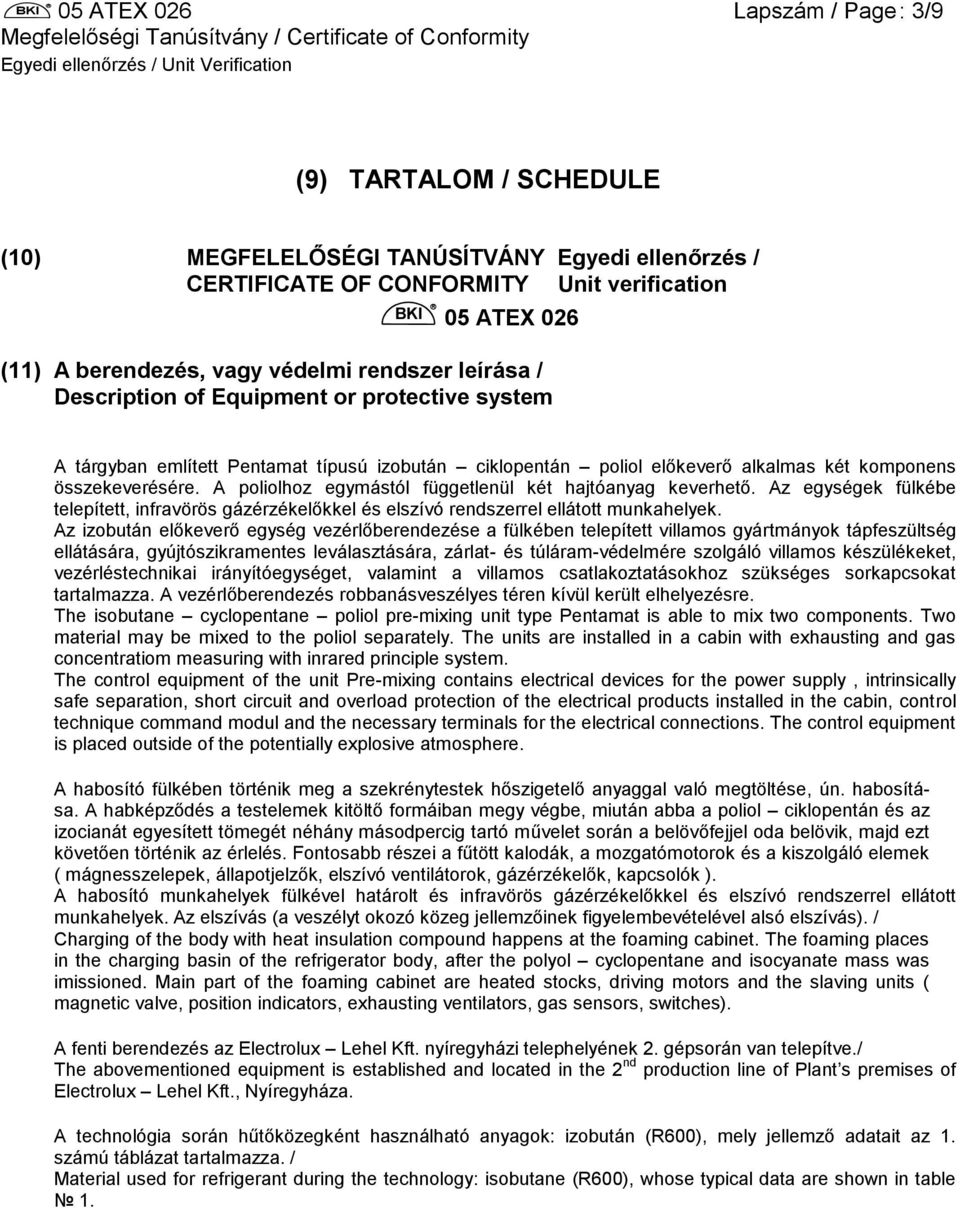

3 BKI 05 ATEX 026 Lapszám / Page : 3/9 3/9 (9) TARTALOM / SCHEDULE (10) MEGFELELŐSÉGI TANÚSÍTVÁNY Egyedi ellenőrzés / CERTIFICATE OF CONFORMITY Unit verification BKI 05 ATEX 026 (11) A berendezés, vagy védelmi rendszer leírása / Description of Equipment or protective system A tárgyban említett Pentamat típusú izobután ciklopentán poliol előkeverő alkalmas két komponens összekeverésére. A poliolhoz egymástól függetlenül két hajtóanyag keverhető. Az egységek fülkébe telepített, infravörös gázérzékelőkkel és elszívó rendszerrel ellátott munkahelyek. Az izobután előkeverő egység vezérlőberendezése a fülkében telepített villamos gyártmányok tápfeszültség ellátására, gyújtószikramentes leválasztására, zárlat- és túláram-védelmére szolgáló villamos készülékeket, vezérléstechnikai irányítóegységet, valamint a villamos csatlakoztatásokhoz szükséges sorkapcsokat tartalmazza. A vezérlőberendezés robbanásveszélyes téren kívül került elhelyezésre. The isobutane cyclopentane poliol pre-mixing unit type Pentamat is able to mix two components. Two material may be mixed to the poliol separately. The units are installed in a cabin with exhausting and gas concentratiom measuring with inrared principle system. The control equipment of the unit Pre-mixing contains electrical devices for the power supply, intrinsically safe separation, short circuit and overload protection of the electrical products installed in the cabin, control technique command modul and the necessary terminals for the electrical connections. The control equipment is placed outside of the potentially explosive atmosphere. A habosító fülkében történik meg a szekrénytestek hőszigetelő anyaggal való megtöltése, ún. habosítása. A habképződés a testelemek kitöltő formáiban megy végbe, miután abba a poliol ciklopentán és az izocianát egyesített tömegét néhány másodpercig tartó művelet során a belövőfejjel oda belövik, majd ezt követően történik az érlelés. Fontosabb részei a fűtött kalodák, a mozgatómotorok és a kiszolgáló elemek ( mágnesszelepek, állapotjelzők, elszívó ventilátorok, gázérzékelők, kapcsolók ). A habosító munkahelyek fülkével határolt és infravörös gázérzékelőkkel és elszívó rendszerrel ellátott munkahelyek. Az elszívás (a veszélyt okozó közeg jellemzőinek figyelembevételével alsó elszívás). / Charging of the body with heat insulation compound happens at the foaming cabinet. The foaming places in the charging basin of the refrigerator body, after the polyol cyclopentane and isocyanate mass was imissioned. Main part of the foaming cabinet are heated stocks, driving motors and the slaving units ( magnetic valve, position indicators, exhausting ventilators, gas sensors, switches). A fenti berendezés az Electrolux Lehel Kft. nyíregyházi telephelyének 2. gépsorán van telepítve./ The abovementioned equipment is established and located in the 2 nd production line of Plant s premises of Electrolux Lehel Kft., Nyíregyháza. A technológia során hűtőközegként használható anyagok: izobután (R600), mely jellemző adatait az 1. számú táblázat tartalmazza. / Material used for refrigerant during the technology: isobutane (R600), whose typical data are shown in table 1.

4 BKI 05 ATEX 026 Lapszám / Page : 4/9 4/9 Hűtőközeg / Refrigerant Izobután / Isobutane (R600a) Ciklopentán Cyclopenta ne Gyulladási Hőméséklet / Ignition temperature Hőmérsékleti osztály / Temperature class Alkalmazási csoport / Group Relatív sűrűség / Relative density ARH% - FRH% ( tf% ) 460 ºC T1 IIA 2, ºC 361 C T2 IIA 2, ºC 1. számú táblázat / Table 1 Lobbanáspont / Flashpoint A beépített gyártmányok táblázata a következő oldalon található. / The table of the built-in products is on the following side.

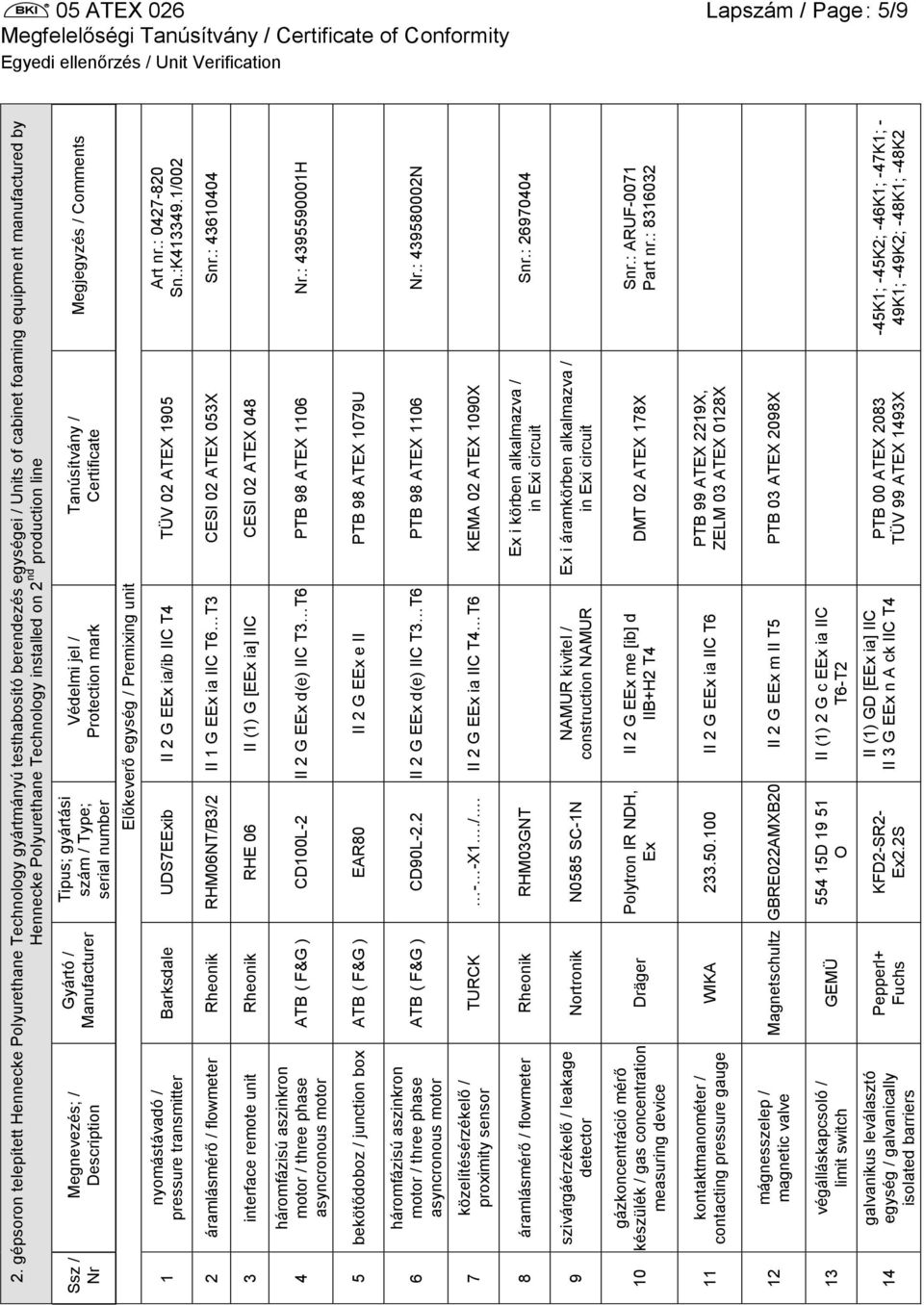

5 2. gépsoron telepített Hennecke Polyurethane Technology gyártmányú testhabosító berendezés egységei / Units of cabinet foaming equipment manufactured by Hennecke Polyurethane Technology installed on 2 nd production line Ssz / Nr Megnevezés; / Description nyomástávadó / pressure transmitter áramlásmérő / flowmeter interface remote unit háromfázisú aszinkron motor / three phase asyncronous motor bekötődoboz / junction box háromfázisú aszinkron motor / three phase asyncronous motor közelítésérzékelő / proximity sensor áramlásmérő / flowmeter szivárgáérzékelő / leakage detector gázkoncentráció mérő készülék / gas concentration measuring device kontaktmanométer / contacting pressure gauge mágnesszelep / magnetic valve végálláskapcsoló / limit switch galvanikus leválasztó egység / galvanically isolated barriers Gyártó / Manufacturer Barksdale Rheonik Rheonik ATB ( F&G ) ATB ( F&G ) ATB ( F&G ) TURCK Rheonik Nortronik Dräger WIKA Magnetschultz GEMÜ Pepperl+ Fuchs Tipus; gyártási szám / Type; serial number UDS7EExib RHM06NT/B3/2 RHE 06 CD100L-2 EAR80 CD90L X1./. RHM03GNT N0585 SC-1N Polytron IR NDH, Ex GBRE022AMXB D O KFD2-SR2- Ex2.2S Védelmi jel / Protection mark Előkeverő egység / Premixing unit II 2 G EEx ia/ib IIC T4 II 1 G EEx ia IIC T6 T3 II (1) G [EEx ia] IIC II 2 G EEx d(e) IIC T3 T6 II 2 G EEx e II II 2 G EEx d(e) IIC T3 T6 II 2 G EEx ia IIC T4 T6 NAMUR kivitel / construction NAMUR II 2 G EEx me [ib] d IIB+H2 T4 II 2 G EEx ia IIC T6 II 2 G EEx m II T5 II (1) 2 G c EEx ia IIC T6-T2 II (1) GD [EEx ia] IIC II 3 G EEx n A ck IIC T4 Tanúsítvány / Certificate TÜV 02 ATEX 1905 CESI 02 ATEX 053X CESI 02 ATEX 048 PTB 98 ATEX 1106 PTB 98 ATEX 1079U PTB 98 ATEX 1106 KEMA 02 ATEX 1090X Ex i körben alkalmazva / in Exi circuit Ex i áramkörben alkalmazva / in Exi circuit DMT 02 ATEX 178X PTB 99 ATEX 2219X, ZELM 03 ATEX 0128X PTB 03 ATEX 2098X PTB 00 ATEX 2083 TÜV 99 ATEX 1493X Megjegyzés / Comments Art nr.: Sn.:K /002 Snr.: Nr.: H Nr.: N Snr.: Snr.: ARUF-0071 Part nr.: K1; -45K2; -46K1; -47K1; - 49K1; -49K2; -48K1; -48K2 BKI 05 ATEX 026 Lapszám / Page : 5/9 5/9

6 2. gépsoron telepített Hennecke Polyurethane Technology gyártmányú testhabosító berendezés egységei / Units of cabinet foaming equipment manufactured by Hennecke Polyurethane Technology installed in 2 nd production line Ssz / Nr Megnevezés; / Description háromfázisú aszinkron motor / three phase asyncronous motor kontaktmanométer / contacting pressure gauge gázkoncentráció mérő készülék / gas concentration measuring device átfolyásmérő / flowmeter galvanikus leválasztó egység / galvanically isolated barriers galvanikus leválasztó egység / galvanically isolated barriers kapcsoló / switch fénycsöves lámpatest / flourerscent lamp ajtónyitás érzékelő / door alarm sensor Gyártó / Manufacturer CEMP WIKA Dräger KEM Küppers Turck Turck Pepperl+Fuchs Schuch Schmersal Tipus; gyártási szám / Type; serial number AB Polytron IR NDH, Ex VTEK/P-Ex IM1-22Ex-R/24VDC IM1-22Ex-R/24VDC NCN3-F25-N4-V EVG TR z Védelmi jel / Protection mark II 2 G EEx de IIB T6- T3 II 2 G EEx ia IIC T6 II 2 G EEx me [ib] d IIB+H2 T4 II 2 G EEx ia IIC T4 II 2 G EEx ia IIC T6 II 3 G EEx nl IIC T6X II 3 G EEx na II T4 normál ipari kivitel Tanúsítvány / Certificate CESI 01 ATEX 102 PTB 99 ATEX 2219X, ZELM 03 ATEX 0128X DMT 02 ATEX 178X DMT 02 ATEX E 091 TÜV 99 ATEX 1479 X TÜV 00 ATEX 1541 Ex i áramkörben alkalmazva/ in Exi circuit Megjegyzés / Comments hozzáférhetetlen 2 db / pieces 2 db / pieces ; Snr.: - Part nr.: PN+MS01-XKK7 jelű dobozban / in box PN+MS01-XKK7 40T1; 40T2; 40T3; 41T1; 41T2; 41T3; 42T1 HK+BH01-KK3.1 ill. HK +MS02- KK2 jelű dobozban / in box HK+BH01-KK3 and HK +MS02-KK2 BKI 05 ATEX 026 Lapszám / Page : 6/9 6/9

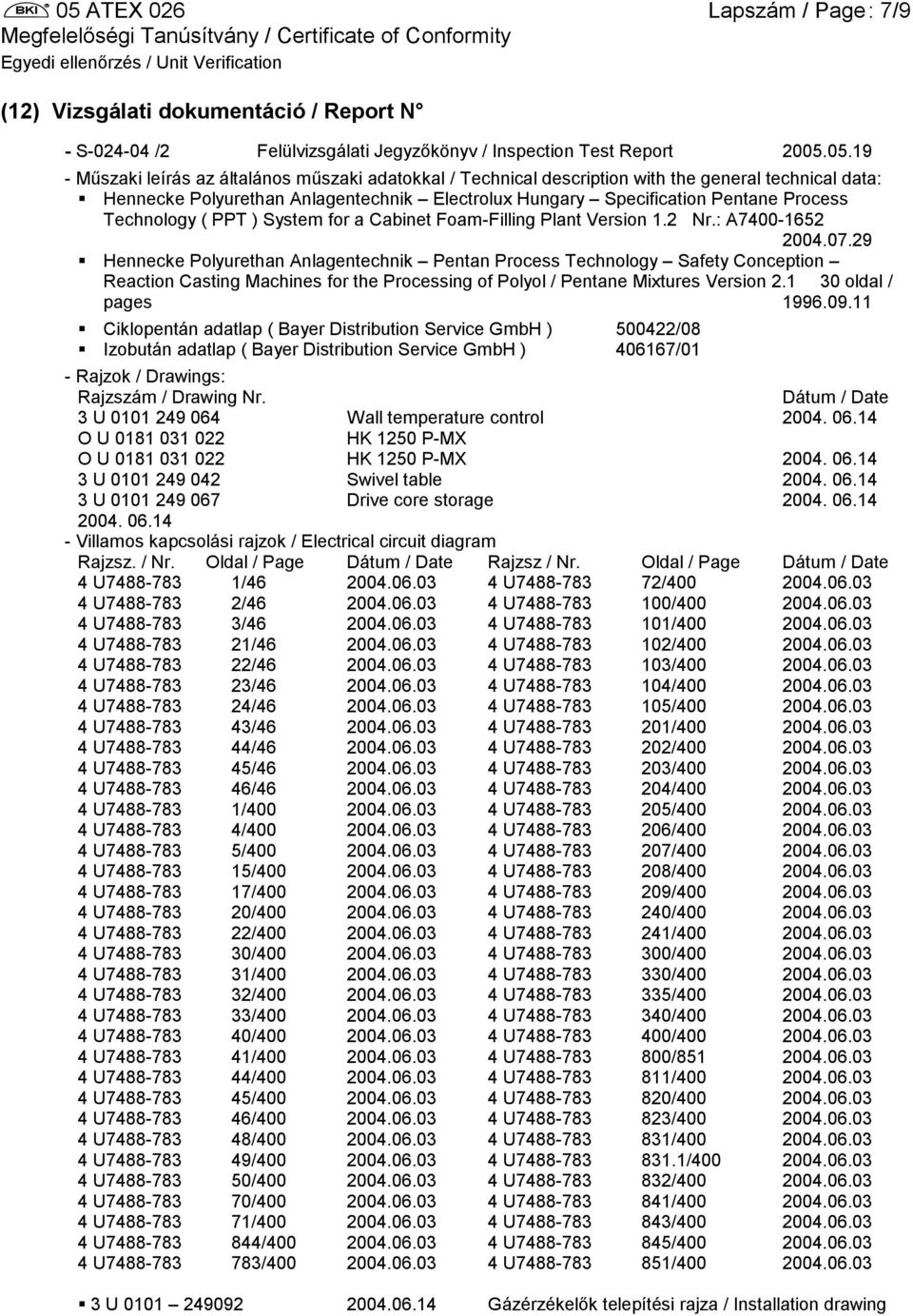

7 BKI 05 ATEX 026 Lapszám / Page : 7/9 7/9 (12) Vizsgálati dokumentáció / Report N - S /2 Felülvizsgálati Jegyzőkönyv / Inspection Test Report Műszaki leírás az általános műszaki adatokkal / Technical description with the general technical data: Hennecke Polyurethan Anlagentechnik Electrolux Hungary Specification Pentane Process Technology ( PPT ) System for a Cabinet Foam-Filling Plant Version 1.2 Nr.: A Hennecke Polyurethan Anlagentechnik Pentan Process Technology Safety Conception Reaction Casting Machines for the Processing of Polyol / Pentane Mixtures Version oldal / pages Ciklopentán adatlap ( Bayer Distribution Service GmbH ) /08 Izobután adatlap ( Bayer Distribution Service GmbH ) /01 - Rajzok / Drawings: Rajzszám / Drawing Nr. Dátum / Date 3 U Wall temperature control O U HK 1250 P-MX O U HK 1250 P-MX U Swivel table U Drive core storage Villamos kapcsolási rajzok / Electrical circuit diagram Rajzsz. / Nr. Oldal / Page Dátum / Date Rajzsz / Nr. Oldal / Page Dátum / Date 4 U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U / U Gázérzékelők telepítési rajza / Installation drawing

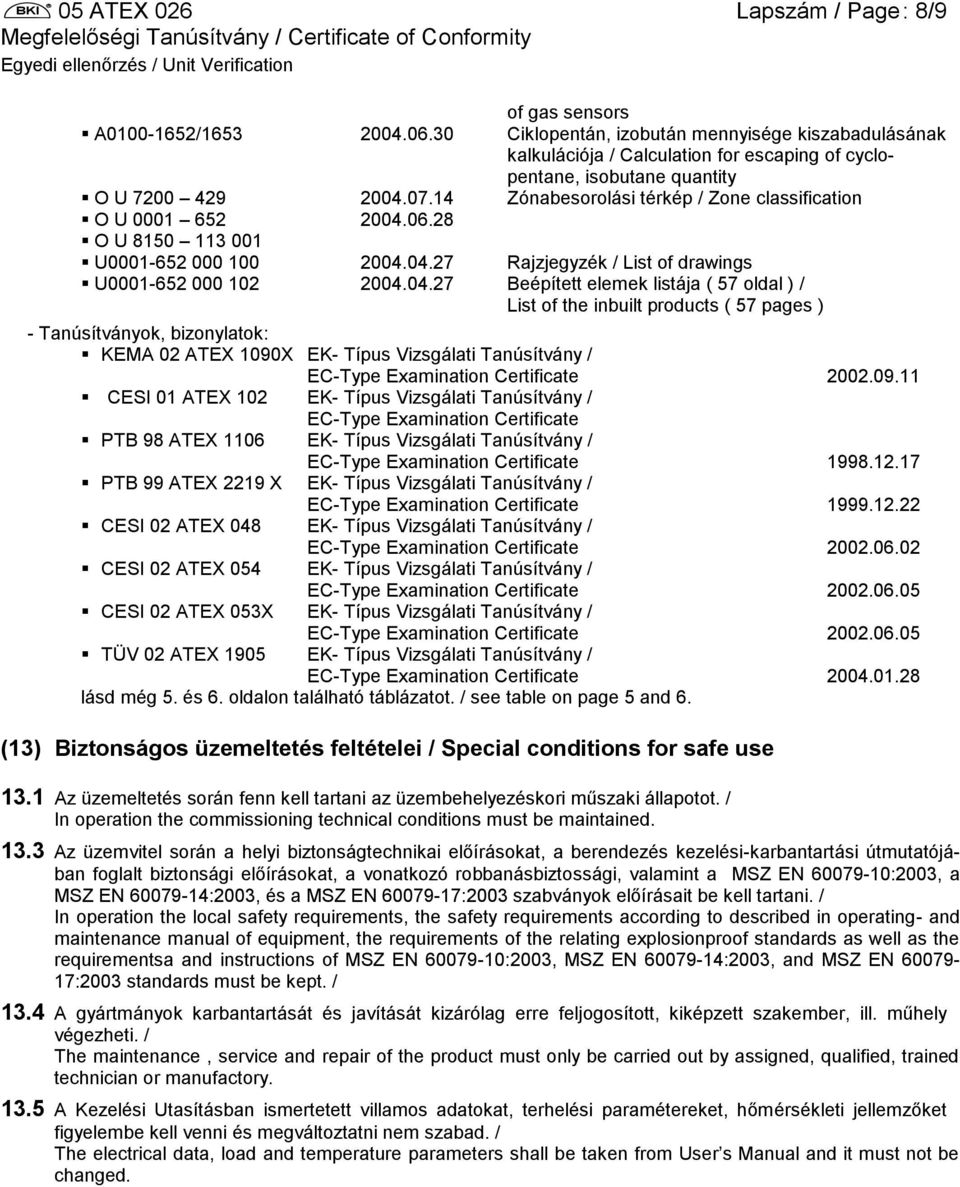

8 BKI 05 ATEX 026 Lapszám / Page : 8/9 8/9 of gas sensors A / Ciklopentán, izobután mennyisége kiszabadulásának kalkulációja / Calculation for escaping of cyclopentane, isobutane quantity O U Zónabesorolási térkép / Zone classification O U O U U Rajzjegyzék / List of drawings U Beépített elemek listája ( 57 oldal ) / List of the inbuilt products ( 57 pages ) - Tanúsítványok, bizonylatok: KEMA 02 ATEX 1090X EK- Típus Vizsgálati Tanúsítvány / EC-Type Examination Certificate CESI 01 ATEX 102 EK- Típus Vizsgálati Tanúsítvány / EC-Type Examination Certificate PTB 98 ATEX 1106 EK- Típus Vizsgálati Tanúsítvány / EC-Type Examination Certificate PTB 99 ATEX 2219 X EK- Típus Vizsgálati Tanúsítvány / EC-Type Examination Certificate CESI 02 ATEX 048 EK- Típus Vizsgálati Tanúsítvány / EC-Type Examination Certificate CESI 02 ATEX 054 EK- Típus Vizsgálati Tanúsítvány / EC-Type Examination Certificate CESI 02 ATEX 053X EK- Típus Vizsgálati Tanúsítvány / EC-Type Examination Certificate TÜV 02 ATEX 1905 EK- Típus Vizsgálati Tanúsítvány / EC-Type Examination Certificate lásd még 5. és 6. oldalon található táblázatot. / see table on page 5 and 6. (13) Biztonságos üzemeltetés feltételei / Special conditions for safe use 13.1 Az üzemeltetés során fenn kell tartani az üzembehelyezéskori műszaki állapotot. / In operation the commissioning technical conditions must be maintained Az üzemvitel során a helyi biztonságtechnikai előírásokat, a berendezés kezelési-karbantartási útmutatójában foglalt biztonsági előírásokat, a vonatkozó robbanásbiztossági, valamint a MSZ EN :2003, a MSZ EN :2003, és a MSZ EN :2003 szabványok előírásait be kell tartani. / In operation the local safety requirements, the safety requirements according to described in operating- and maintenance manual of equipment, the requirements of the relating explosionproof standards as well as the requirementsa and instructions of MSZ EN :2003, MSZ EN :2003, and MSZ EN :2003 standards must be kept. / 13.4 A gyártmányok karbantartását és javítását kizárólag erre feljogosított, kiképzett szakember, ill. műhely végezheti. / The maintenance, service and repair of the product must only be carried out by assigned, qualified, trained technician or manufactory A Kezelési Utasításban ismertetett villamos adatokat, terhelési paramétereket, hőmérsékleti jellemzőket figyelembe kell venni és megváltoztatni nem szabad. / The electrical data, load and temperature parameters shall be taken from User s Manual and it must not be changed.

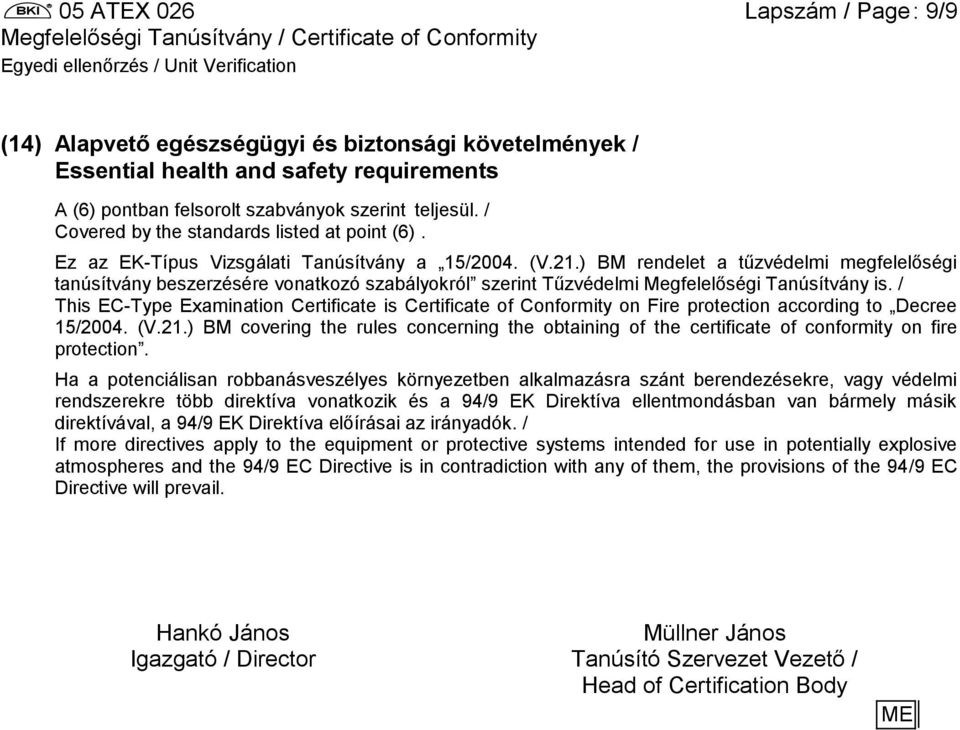

9 BKI 05 ATEX 026 Lapszám / Page : 9/9 9/9 (14) Alapvető egészségügyi és biztonsági követelmények / Essential health and safety requirements A (6) pontban felsorolt szabványok szerint teljesül. / Covered by the standards listed at point (6). Ez az EK-Típus Vizsgálati Tanúsítvány a 15/2004. (V.21.) BM rendelet a tűzvédelmi megfelelőségi tanúsítvány beszerzésére vonatkozó szabályokról szerint Tűzvédelmi Megfelelőségi Tanúsítvány is. / This EC-Type Examination Certificate is Certificate of Conformity on Fire protection according to Decree 15/2004. (V.21.) BM covering the rules concerning the obtaining of the certificate of conformity on fire protection. Ha a potenciálisan robbanásveszélyes környezetben alkalmazásra szánt berendezésekre, vagy védelmi rendszerekre több direktíva vonatkozik és a 94/9 EK Direktíva ellentmondásban van bármely másik direktívával, a 94/9 EK Direktíva előírásai az irányadók. / If more directives apply to the equipment or protective systems intended for use in potentially explosive atmospheres and the 94/9 EC Directive is in contradiction with any of them, the provisions of the 94/9 EC Directive will prevail. Hankó János Igazgató / Director Müllner János Tanúsító Szervezet Vezető / Head of Certification Body ME
