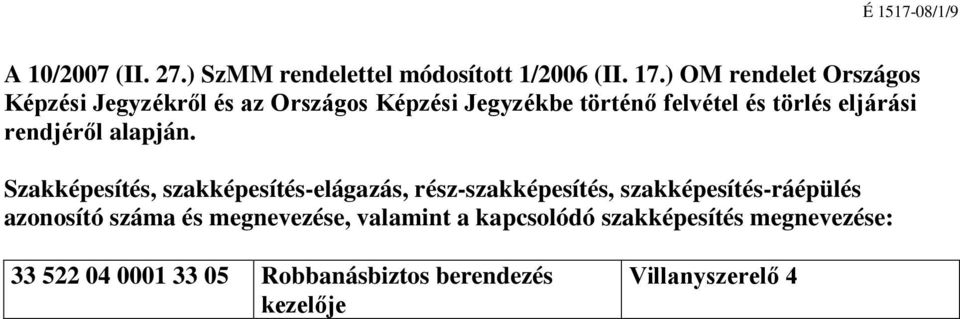

1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Robbanásbiztos berendezés kezelője Villanyszerelő 4

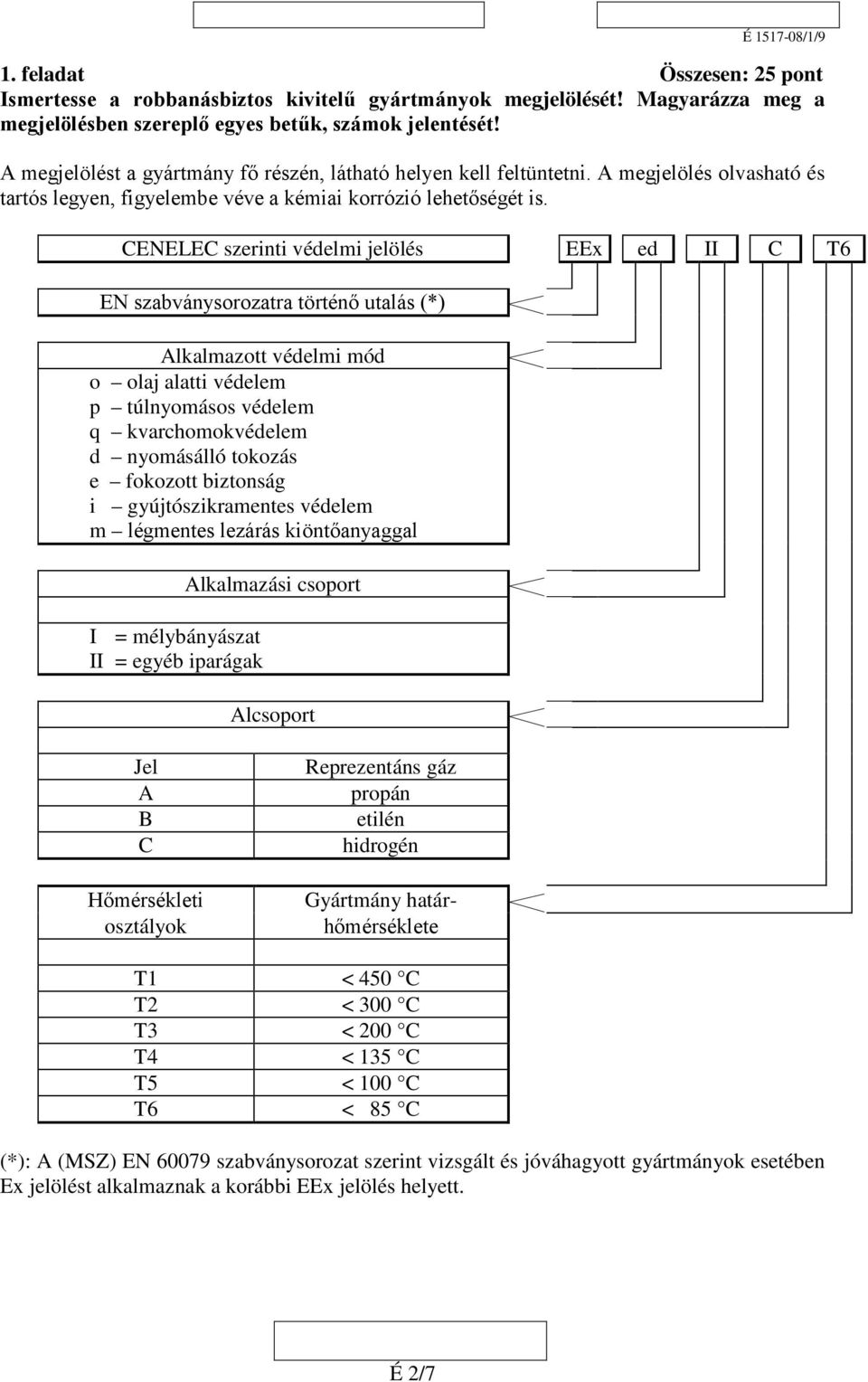

2 1. feladat Összesen: 25 pont Ismertesse a robbanásbiztos kivitelű gyártmányok megjelölését! Magyarázza meg a megjelölésben szereplő egyes betűk, számok jelentését! A megjelölést a gyártmány fő részén, látható helyen kell feltüntetni. A megjelölés olvasható és tartós legyen, figyelembe véve a kémiai korrózió lehetőségét is. CENELEC szerinti védelmi jelölés EEx ed II C T6 EN szabványsorozatra történő utalás (*) Alkalmazott védelmi mód o olaj alatti védelem p túlnyomásos védelem q kvarchomokvédelem d nyomásálló tokozás e fokozott biztonság i gyújtószikramentes védelem m légmentes lezárás kiöntőanyaggal I = mélybányászat II = egyéb iparágak Alkalmazási csoport Alcsoport Jel A B C Hőmérsékleti osztályok Reprezentáns gáz propán etilén hidrogén Gyártmány határhőmérséklete T1 < 450 C T2 < 300 C T3 < 200 C T4 < 135 C T5 < 100 C T6 < 85 C (*): A (MSZ) EN szabványsorozat szerint vizsgált és jóváhagyott gyártmányok esetében Ex jelölést alkalmaznak a korábbi EEx jelölés helyett. É 2/7

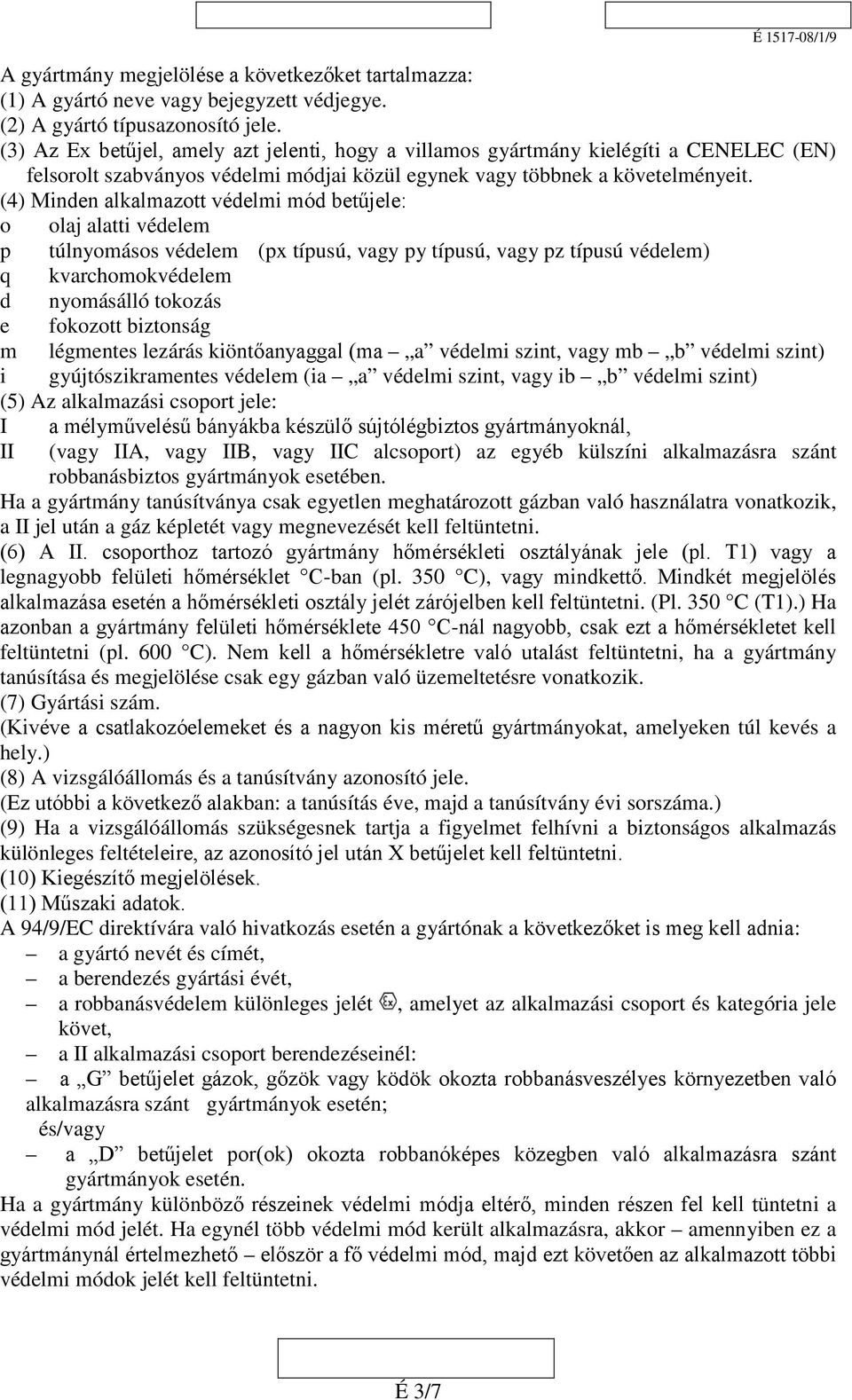

3 A gyártmány megjelölése a következőket tartalmazza: (1) A gyártó neve vagy bejegyzett védjegye. (2) A gyártó típusazonosító jele. (3) Az Ex betűjel, amely azt jelenti, hogy a villamos gyártmány kielégíti a CENELEC (EN) felsorolt szabványos védelmi módjai közül egynek vagy többnek a követelményeit. (4) Minden alkalmazott védelmi mód betűjele: o olaj alatti védelem p túlnyomásos védelem (px típusú, vagy py típusú, vagy pz típusú védelem) q kvarchomokvédelem d nyomásálló tokozás e fokozott biztonság m légmentes lezárás kiöntőanyaggal (ma a védelmi szint, vagy mb b védelmi szint) i gyújtószikramentes védelem (ia a védelmi szint, vagy ib b védelmi szint) (5) Az alkalmazási csoport jele: I II a mélyművelésű bányákba készülő sújtólégbiztos gyártmányoknál, (vagy IIA, vagy IIB, vagy IIC alcsoport) az egyéb külszíni alkalmazásra szánt robbanásbiztos gyártmányok esetében. Ha a gyártmány tanúsítványa csak egyetlen meghatározott gázban való használatra vonatkozik, a II jel után a gáz képletét vagy megnevezését kell feltüntetni. (6) A II. csoporthoz tartozó gyártmány hőmérsékleti osztályának jele (pl. T1) vagy a legnagyobb felületi hőmérséklet C-ban (pl. 350 C), vagy mindkettő. Mindkét megjelölés alkalmazása esetén a hőmérsékleti osztály jelét zárójelben kell feltüntetni. (Pl. 350 C (T1).) Ha azonban a gyártmány felületi hőmérséklete 450 C-nál nagyobb, csak ezt a hőmérsékletet kell feltüntetni (pl. 600 C). Nem kell a hőmérsékletre való utalást feltüntetni, ha a gyártmány tanúsítása és megjelölése csak egy gázban való üzemeltetésre vonatkozik. (7) Gyártási szám. (Kivéve a csatlakozóelemeket és a nagyon kis méretű gyártmányokat, amelyeken túl kevés a hely.) (8) A vizsgálóállomás és a tanúsítvány azonosító jele. (Ez utóbbi a következő alakban: a tanúsítás éve, majd a tanúsítvány évi sorszáma.) (9) Ha a vizsgálóállomás szükségesnek tartja a figyelmet felhívni a biztonságos alkalmazás különleges feltételeire, az azonosító jel után X betűjelet kell feltüntetni. (10) Kiegészítő megjelölések. (11) Műszaki adatok. A 94/9/EC direktívára való hivatkozás esetén a gyártónak a következőket is meg kell adnia: a gyártó nevét és címét, a berendezés gyártási évét, a robbanásvédelem különleges jelét, amelyet az alkalmazási csoport és kategória jele követ, a II alkalmazási csoport berendezéseinél: a G betűjelet gázok, gőzök vagy ködök okozta robbanásveszélyes környezetben való alkalmazásra szánt gyártmányok esetén; és/vagy a D betűjelet por(ok) okozta robbanóképes közegben való alkalmazásra szánt gyártmányok esetén. Ha a gyártmány különböző részeinek védelmi módja eltérő, minden részen fel kell tüntetni a védelmi mód jelét. Ha egynél több védelmi mód került alkalmazásra, akkor amennyiben ez a gyártmánynál értelmezhető először a fő védelmi mód, majd ezt követően az alkalmazott többi védelmi módok jelét kell feltüntetni. É 3/7

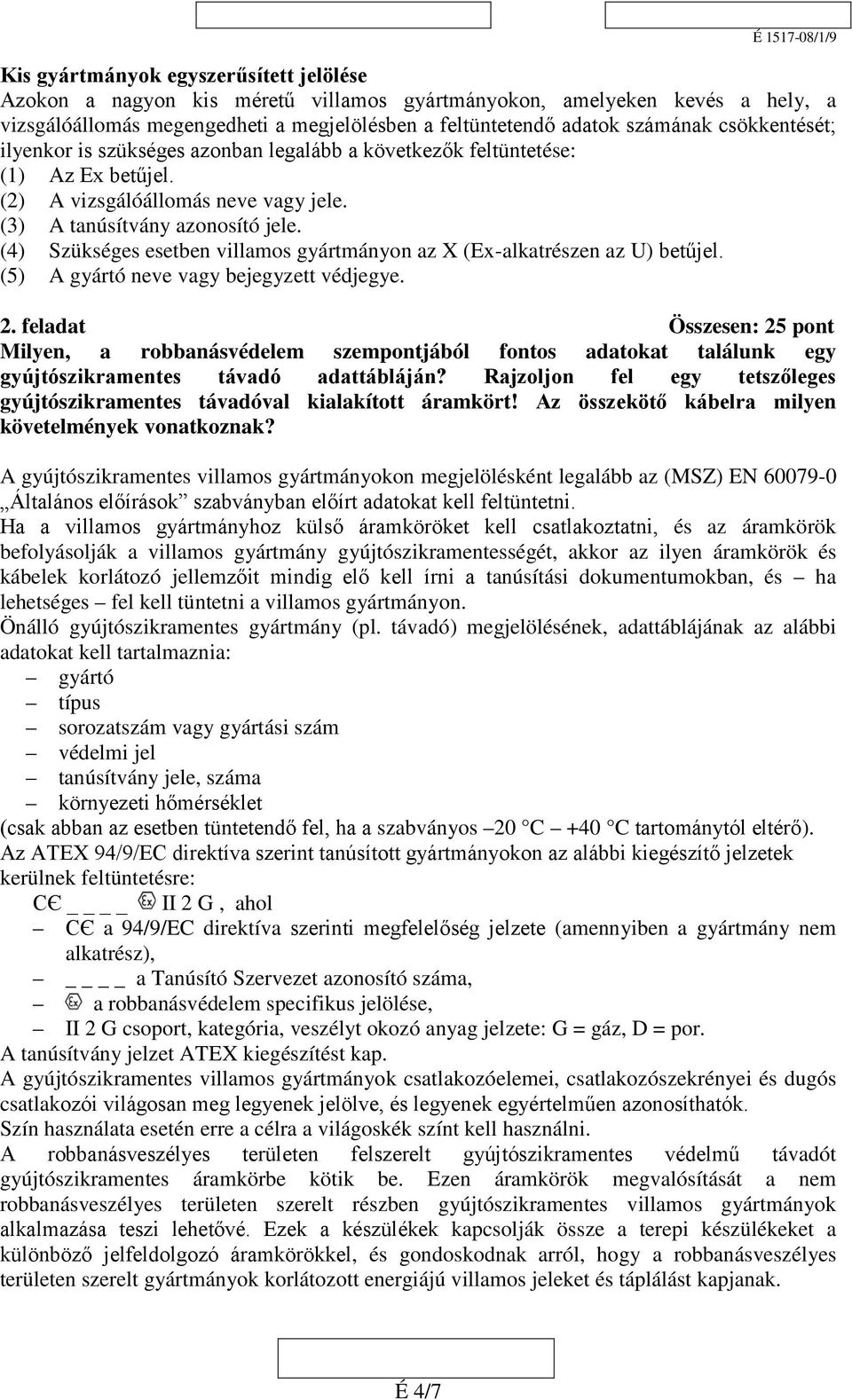

4 Kis gyártmányok egyszerűsített jelölése Azokon a nagyon kis méretű villamos gyártmányokon, amelyeken kevés a hely, a vizsgálóállomás megengedheti a megjelölésben a feltüntetendő adatok számának csökkentését; ilyenkor is szükséges azonban legalább a következők feltüntetése: (1) Az Ex betűjel. (2) A vizsgálóállomás neve vagy jele. (3) A tanúsítvány azonosító jele. (4) Szükséges esetben villamos gyártmányon az X (Ex-alkatrészen az U) betűjel. (5) A gyártó neve vagy bejegyzett védjegye. 2. feladat Összesen: 25 pont Milyen, a robbanásvédelem szempontjából fontos adatokat találunk egy gyújtószikramentes távadó adattábláján? Rajzoljon fel egy tetszőleges gyújtószikramentes távadóval kialakított áramkört! Az összekötő kábelra milyen követelmények vonatkoznak? A gyújtószikramentes villamos gyártmányokon megjelölésként legalább az (MSZ) EN Általános előírások szabványban előírt adatokat kell feltüntetni. Ha a villamos gyártmányhoz külső áramköröket kell csatlakoztatni, és az áramkörök befolyásolják a villamos gyártmány gyújtószikramentességét, akkor az ilyen áramkörök és kábelek korlátozó jellemzőit mindig elő kell írni a tanúsítási dokumentumokban, és ha lehetséges fel kell tüntetni a villamos gyártmányon. Önálló gyújtószikramentes gyártmány (pl. távadó) megjelölésének, adattáblájának az alábbi adatokat kell tartalmaznia: gyártó típus sorozatszám vagy gyártási szám védelmi jel tanúsítvány jele, száma környezeti hőmérséklet (csak abban az esetben tüntetendő fel, ha a szabványos 20 C +40 C tartománytól eltérő). Az ATEX 94/9/EC direktíva szerint tanúsított gyártmányokon az alábbi kiegészítő jelzetek kerülnek feltüntetésre: CЄ II 2 G, ahol CЄ a 94/9/EC direktíva szerinti megfelelőség jelzete (amennyiben a gyártmány nem alkatrész), a Tanúsító Szervezet azonosító száma, a robbanásvédelem specifikus jelölése, II 2 G csoport, kategória, veszélyt okozó anyag jelzete: G = gáz, D = por. A tanúsítvány jelzet ATEX kiegészítést kap. A gyújtószikramentes villamos gyártmányok csatlakozóelemei, csatlakozószekrényei és dugós csatlakozói világosan meg legyenek jelölve, és legyenek egyértelműen azonosíthatók. Szín használata esetén erre a célra a világoskék színt kell használni. A robbanásveszélyes területen felszerelt gyújtószikramentes védelmű távadót gyújtószikramentes áramkörbe kötik be. Ezen áramkörök megvalósítását a nem robbanásveszélyes területen szerelt részben gyújtószikramentes villamos gyártmányok alkalmazása teszi lehetővé. Ezek a készülékek kapcsolják össze a terepi készülékeket a különböző jelfeldolgozó áramkörökkel, és gondoskodnak arról, hogy a robbanásveszélyes területen szerelt gyártmányok korlátozott energiájú villamos jeleket és táplálást kapjanak. É 4/7

5 A teljes gyújtószikramentes áramkör kialakításához az egyes készülékekre adattáblán, illetve műszerkönyvben megadott, üresjárási feszültség, zárlati áram, induktivitás és kapacitásadatokat a következőképpen kell figyelembe venni: pl. gyújtószikramentes védelmű távadó Az ábra jelölései a következők: U o = a részben gyújtószikramentes gyártmány üresjárási feszültsége Io = a részben gyújtószikramentes gyártmány zárlati árama Co = a részben gyújtószikramentes gyártmány áramkörére kapcsolható kapacitásérték Lo = a részben gyújtószikramentes gyártmány áramkörére kapcsolható induktivitásérték Lc = az alkalmazott vezeték, kábel induktivitása Cc = az alkalmazott vezeték, kábel kapacitása Ui = a terepi készülékre megengedett maximális gyújtószikramentes feszültség Ii = a terepi készülékre megengedett maximális gyújtószikramentes áram Ci = a terepi készülék saját kapacitása Li = a terepi készülék saját induktivitása A teljesítendő áramköri adatok az alábbiak: Uo Ui Io I i C o C i + Cc Lo L i + Lc A kapacitás értékére a legnagyobb befolyást az árnyékolás gyakorolja. A sokerű kábelek tartalmazhatnak egy vagy több gyújtószikramentes áramkört, de nem szabad nem gyújtószikramentes áramkört tartalmazniuk. 3. feladat Összesen: 25 pont Ismertesse a fokozott biztonság védelmi mód jellemzőit, legalapvetőbb követelményeit, továbbá az ezzel a védelmi móddal kivitelezett (jellegzetes) gyártmányokat! A fokozott biztonság e védelmi mód a normál villamos gyártmányok üzemeltetése során szerzett tapasztalatok alapján alakult ki. A fokozott biztonságú védelmi mód esetén csak olyan gyártmányokról beszélhetünk, amelyek rendeltetésszerű üzemben gyújtóképes íveket, szikraképzésre alkalmas szerelvényeket vagy veszélyesen melegedő alkatrészeket nem tartalmaznak. Olyan védelmi mód, amely konstrukciós megoldásokkal kizárja veszélyes mértékű hőmérsékletek, illetve szikrák vagy ívek keletkezésének lehetőségét azon villamos gyártmányok részein, amelyek rendeltetésszerű üzemben nem hoznak létre veszélyes mértékű túlmelegedést, szikrákat vagy íveket. Mivel robbanásveszélyes környezetben történő üzemeltetésről van szó, az előbbiekben ismertetett gyártmányokat pl. egy elosztódobozt, amelyben sorkapcsokat alkalmaznak É 5/7

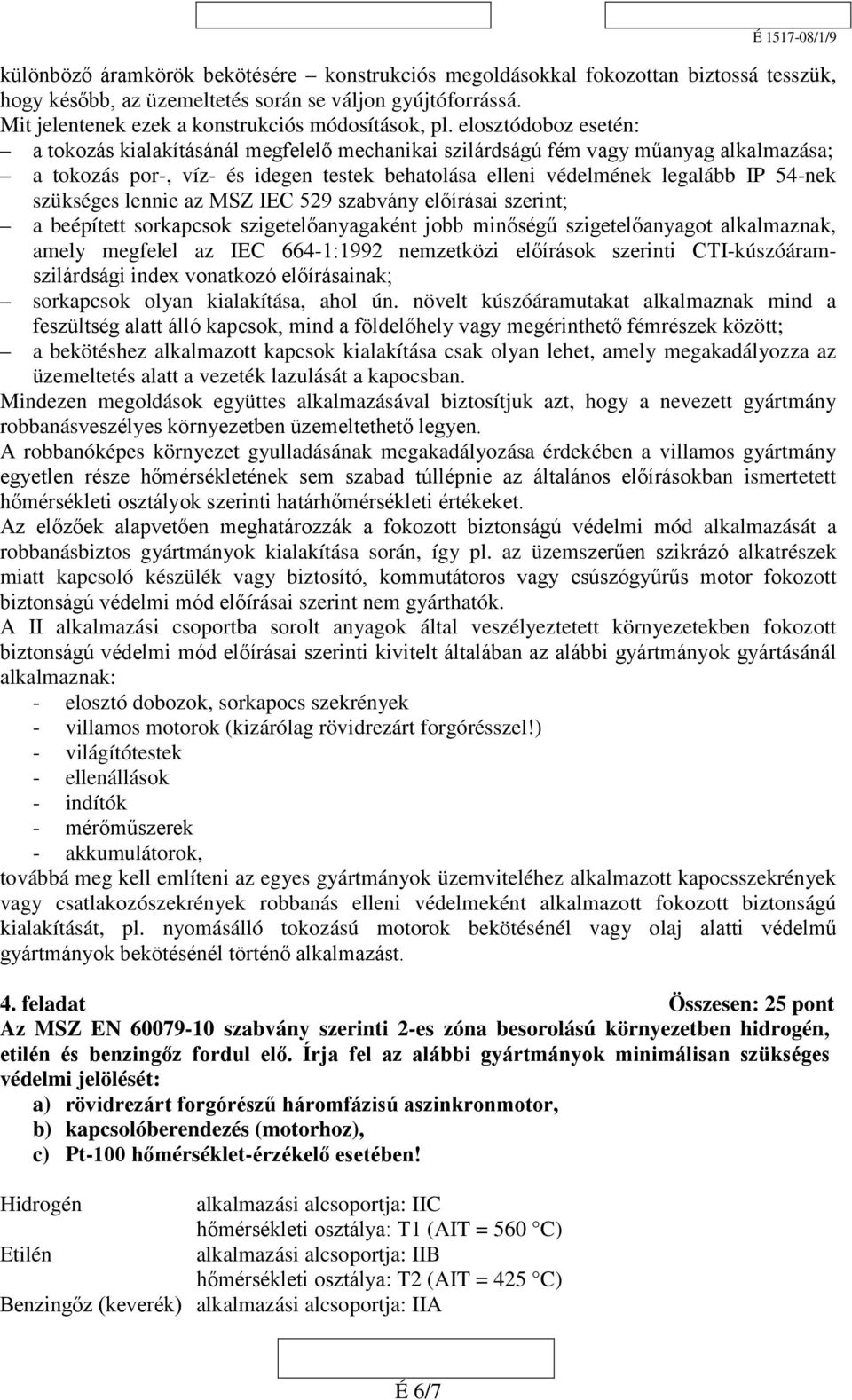

6 különböző áramkörök bekötésére konstrukciós megoldásokkal fokozottan biztossá tesszük, hogy később, az üzemeltetés során se váljon gyújtóforrássá. Mit jelentenek ezek a konstrukciós módosítások, pl. elosztódoboz esetén: a tokozás kialakításánál megfelelő mechanikai szilárdságú fém vagy műanyag alkalmazása; a tokozás por-, víz- és idegen testek behatolása elleni védelmének legalább IP 54-nek szükséges lennie az MSZ IEC 529 szabvány előírásai szerint; a beépített sorkapcsok szigetelőanyagaként jobb minőségű szigetelőanyagot alkalmaznak, amely megfelel az IEC 664-1:1992 nemzetközi előírások szerinti CTI-kúszóáramszilárdsági index vonatkozó előírásainak; sorkapcsok olyan kialakítása, ahol ún. növelt kúszóáramutakat alkalmaznak mind a feszültség alatt álló kapcsok, mind a földelőhely vagy megérinthető fémrészek között; a bekötéshez alkalmazott kapcsok kialakítása csak olyan lehet, amely megakadályozza az üzemeltetés alatt a vezeték lazulását a kapocsban. Mindezen megoldások együttes alkalmazásával biztosítjuk azt, hogy a nevezett gyártmány robbanásveszélyes környezetben üzemeltethető legyen. A robbanóképes környezet gyulladásának megakadályozása érdekében a villamos gyártmány egyetlen része hőmérsékletének sem szabad túllépnie az általános előírásokban ismertetett hőmérsékleti osztályok szerinti határhőmérsékleti értékeket. Az előzőek alapvetően meghatározzák a fokozott biztonságú védelmi mód alkalmazását a robbanásbiztos gyártmányok kialakítása során, így pl. az üzemszerűen szikrázó alkatrészek miatt kapcsoló készülék vagy biztosító, kommutátoros vagy csúszógyűrűs motor fokozott biztonságú védelmi mód előírásai szerint nem gyárthatók. A II alkalmazási csoportba sorolt anyagok által veszélyeztetett környezetekben fokozott biztonságú védelmi mód előírásai szerinti kivitelt általában az alábbi gyártmányok gyártásánál alkalmaznak: - elosztó dobozok, sorkapocs szekrények - villamos motorok (kizárólag rövidrezárt forgórésszel!) - világítótestek - ellenállások - indítók - mérőműszerek - akkumulátorok, továbbá meg kell említeni az egyes gyártmányok üzemviteléhez alkalmazott kapocsszekrények vagy csatlakozószekrények robbanás elleni védelmeként alkalmazott fokozott biztonságú kialakítását, pl. nyomásálló tokozású motorok bekötésénél vagy olaj alatti védelmű gyártmányok bekötésénél történő alkalmazást. 4. feladat Összesen: 25 pont Az MSZ EN szabvány szerinti 2-es zóna besorolású környezetben hidrogén, etilén és benzingőz fordul elő. Írja fel az alábbi gyártmányok minimálisan szükséges védelmi jelölését: a) rövidrezárt forgórészű háromfázisú aszinkronmotor, b) kapcsolóberendezés (motorhoz), c) Pt-100 hőmérséklet-érzékelő esetében! Hidrogén alkalmazási alcsoportja: IIC hőmérsékleti osztálya: T1 (AIT = 560 C) Etilén alkalmazási alcsoportja: IIB hőmérsékleti osztálya: T2 (AIT = 425 C) Benzingőz (keverék) alkalmazási alcsoportja: IIA É 6/7

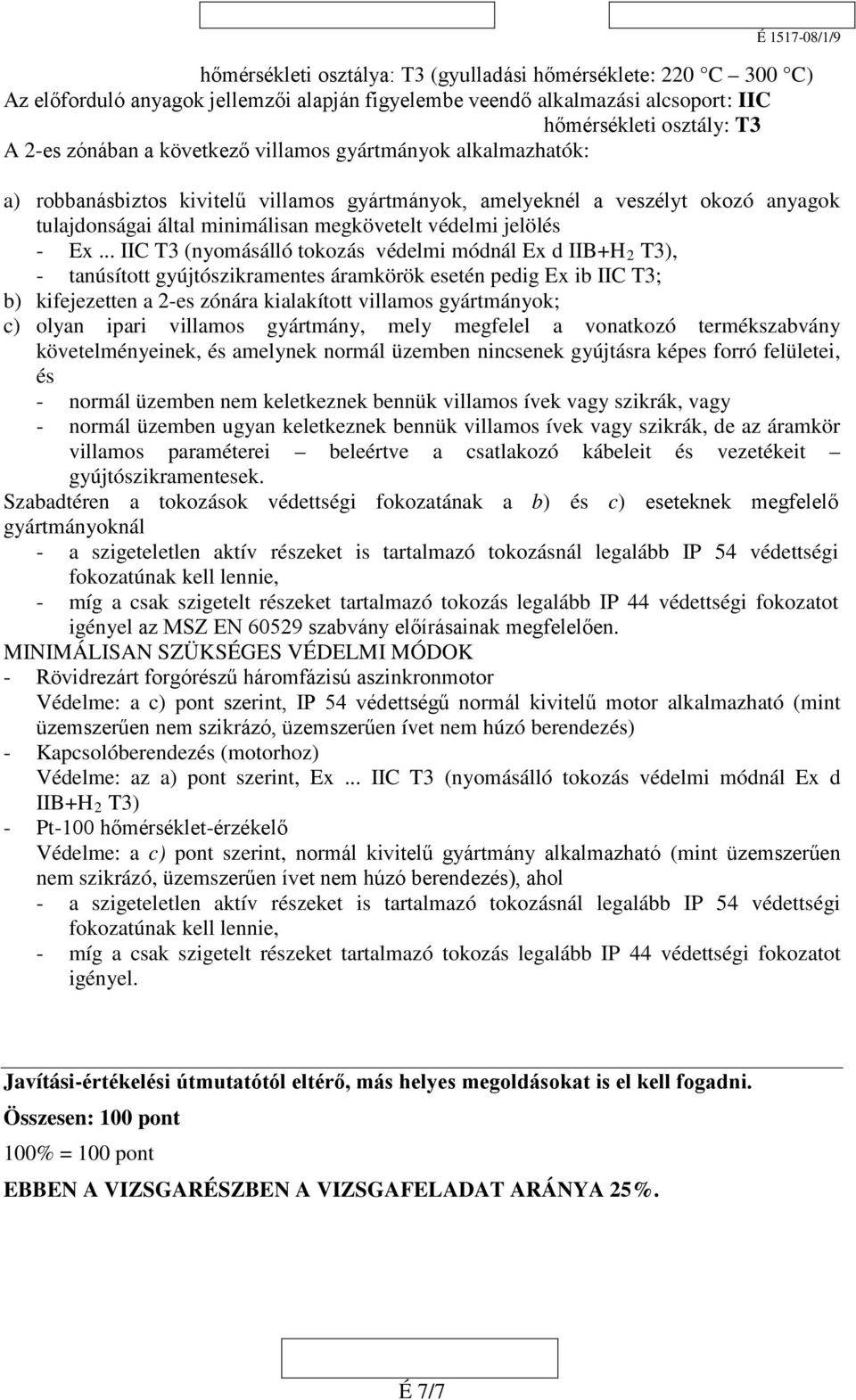

7 hőmérsékleti osztálya: T3 (gyulladási hőmérséklete: 220 C 300 C) Az előforduló anyagok jellemzői alapján figyelembe veendő alkalmazási alcsoport : IIC hőmérsékleti osztály: T3 A 2-es zónában a következő villamos gyártmányok alkalmazhatók: a) robbanásbiztos kivitelű villamos gyártmányok, amelyeknél a veszélyt okozó anyagok tulajdonságai által minimálisan megkövetelt védelmi jelölés - Ex... IIC T3 (nyomásálló tokozás védelmi módnál Ex d IIB+H 2 T3), - tanúsított gyújtószikramentes áramkörök esetén pedig Ex ib IIC T3; b) kifejezetten a 2-es zónára kialakított villamos gyártmányok; c) olyan ipari villamos gyártmány, mely megfelel a vonatkozó termékszabvány követelményeinek, és amelynek normál üzemben nincsenek gyújtásra képes forró felületei, és - normál üzemben nem keletkeznek bennük villamos ívek vagy szikrák, vagy - normál üzemben ugyan keletkeznek bennük villamos ívek vagy szikrák, de az áramkör villamos paraméterei beleértve a csatlakozó kábeleit és vezetékeit gyújtószikramentesek. Szabadtéren a tokozások védettségi fokozatának a b) és c) eseteknek megfelelő gyártmányoknál - a szigeteletlen aktív részeket is tartalmazó tokozásnál legalább IP 54 védettségi fokozatúnak kell lennie, - míg a csak szigetelt részeket tartalmazó tokozás legalább IP 44 védettségi fokozatot igényel az MSZ EN szabvány előírásainak megfelelően. MINIMÁLISAN SZÜKSÉGES VÉDELMI MÓDOK - Rövidrezárt forgórészű háromfázisú aszinkronmotor Védelme: a c) pont szerint, IP 54 védettségű normál kivitelű motor alkalmazható (mint üzemszerűen nem szikrázó, üzemszerűen ívet nem húzó berendezés) - Kapcsolóberendezés (motorhoz) Védelme: az a) pont szerint, Ex... IIC T3 (nyomásálló tokozás védelmi módnál Ex d IIB+H 2 T3) - Pt-100 hőmérséklet-érzékelő Védelme: a c) pont szerint, normál kivitelű gyártmány alkalmazható (mint üzemszerűen nem szikrázó, üzemszerűen ívet nem húzó berendezés), ahol - a szigeteletlen aktív részeket is tartalmazó tokozásnál legalább IP 54 védettségi fokozatúnak kell lennie, - míg a csak szigetelt részeket tartalmazó tokozás legalább IP 44 védettségi fokozatot igényel. Javítási-értékelési útmutatótól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 25%. É 7/7
