2 Legfontosabb tulajdonságok A DUO egy speciális videokaputelefon rendszer, melyhez mindössze 2 nem polarizált lt vezeték szükséges! 2

3 Legfontosabb tulajdonságok Következmények: egyszerű felszerelés minimumra csökkentett hibalehetőség költséghatékony felszereléshez szükséges idő felszereléshez szükséges kábelezés bővíthető audioról videora felhasználószám 3

költséghatékony felszereléshez szükséges idő

4 Legfontosabb tulajdonságok 2014 szeptember Ausztráliai felhasználói igény. 3 videos kapuegység és 2 párhuzamosított interkomos lakáskészülék. 4

5 Legfontosabb tulajdonságok 5

6 Legfontosabb tulajdonságok 6

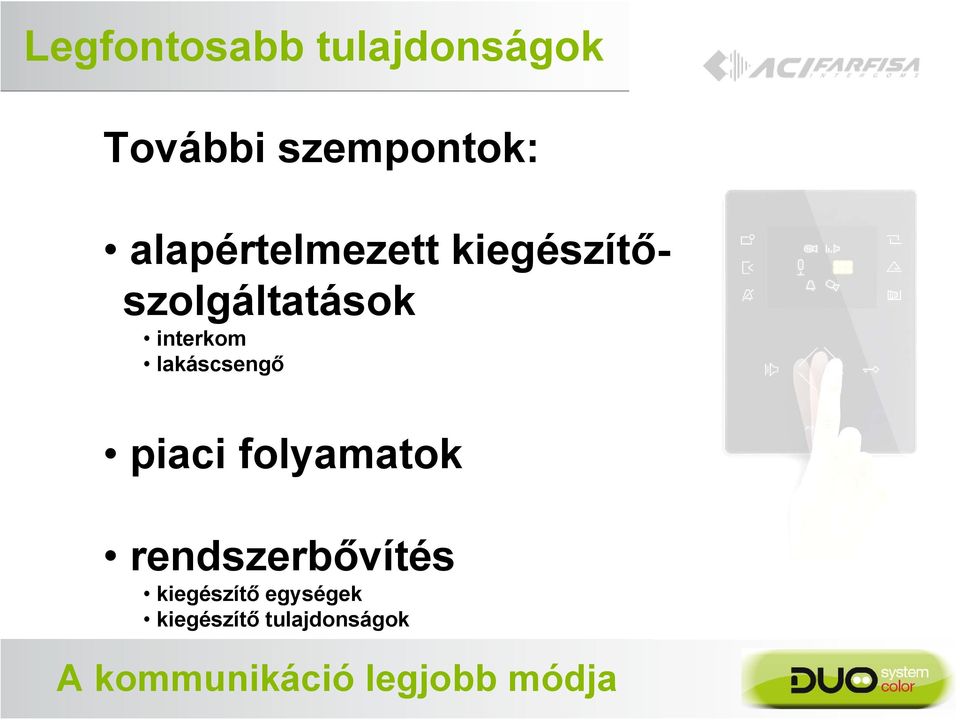

7 Legfontosabb tulajdonságok További szempontok: alapértelmezett kiegészítőszolgáltatások interkom lakáscsengő piaci folyamatok rendszerbővítés kiegészítő egységek kiegészítő tulajdonságok 7

8 Rendszer tulajdonságai Rendkívül rugalmas kialakítás max. 20 kapuegység max. 200 felhasználó max. 50 monitor / felszálló ág 8

9 Rendszer tulajdonságai Távolságok max. 150 m a legtávolabbi kapu- és lakáskészülék között maximális távolság a 2223C videoerősítő segítségével 300 m-re növelhető meg 9

10 Rendszer tulajdonságai Kábelezés Maximális teljesítmény a DUO rendszerhez készített 2302 jelzésű FARFISA kábellel érhető el 10

11 Rendszer tulajdonságai Kábelezés Természetesen bármilyen kábel alkalmazható. Rendszer teljesítménye függ az alkalmazott kábeltől. Ez nagyon fontos felújításkor, modernizáláskor. 11

12 Termékválaszték Eloxált aluminium Zöldszínű háttérvilágítás Moduláris rendszer Egy- vagy kétoszlopos nyomógombelrendezés Süllyesztett vagy felületi szerelés 12

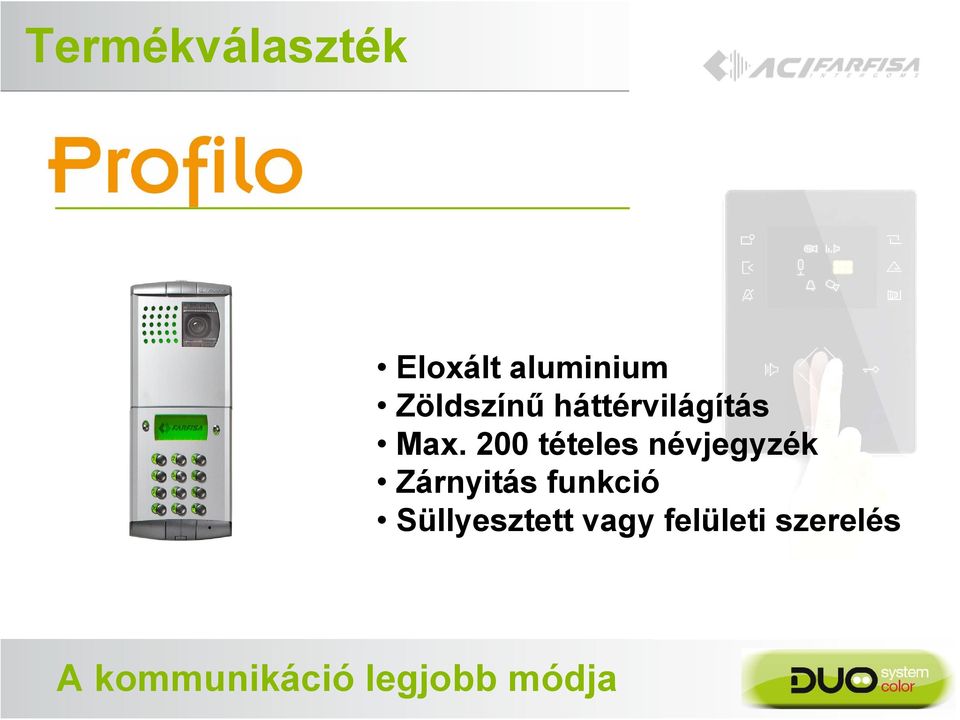

13 Termékválaszték Eloxált aluminium Zöldszínű háttérvilágítás Max. 200 tételes névjegyzék Zárnyitás funkció Süllyesztett vagy felületi szerelés 13

14 Termékválaszték Rozsdamentes acél IP 45 és IK 09 védettségi fokozat Moduláris rendszer Süllyesztett vagy felületi szerelés 14

15 Termékválaszték Rozsdamentes acél IP 45 és IK 09 védettségi fokozat Max. 200 tételes névjegyzék Zárnyitás funkció Süllyesztett vagy felületi szerelés 15

16 Termékválaszték Felületi szerelés Vékony és elegáns kialakítás Csak 1 modul Moduláris rendszer Kékszínű háttérvilágítás Ideális videoszettekhez 16

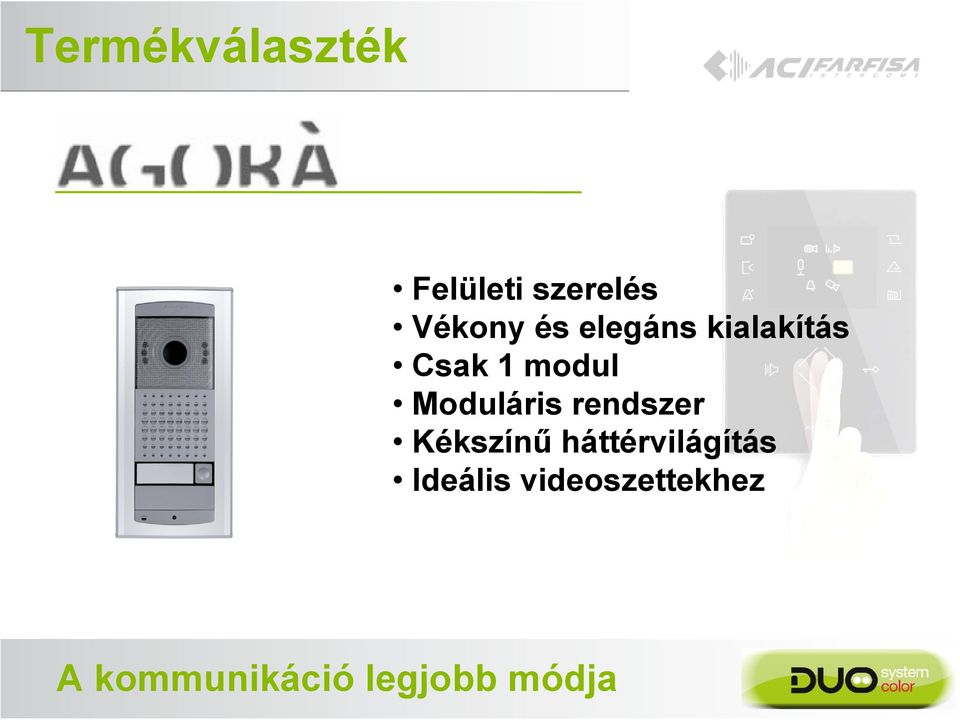

17 Termékválaszték Felületi szerelés Vékony és elegáns kialakítás Csak 1 modul Moduláris rendszer Kékszínű háttérvilágítás Ideális videoszettekhez 17

18 Termékválaszték Felületi szerelés Vékony és elegáns kialakítás 4 lapos FF vagy színes LCD képernyő 1 vagy 5 kiegészítő nyomógomb Csengetésihangerő-szabályozás Privát mód Különböző csengőhangok 18

19 Termékválaszték Felületi szerelés Vékony és elegáns kialakítás 2 vagy 6 kiegészítő nyomógomb Csengetésihangerő-szabályozás Privát mód Különböző csengőhangok 19

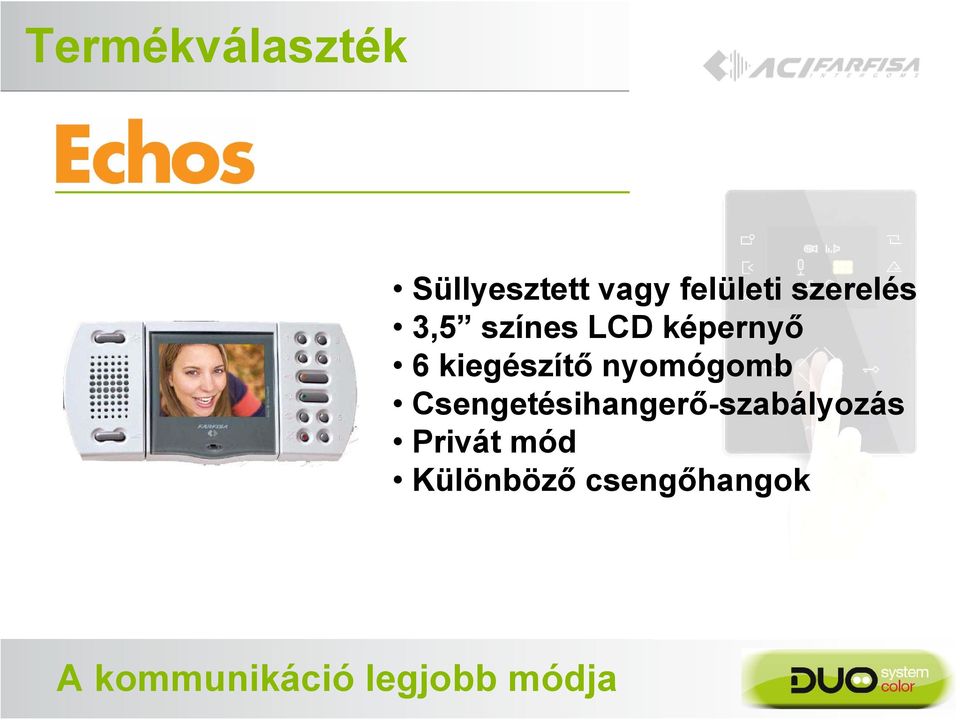

20 Termékválaszték Süllyesztett vagy felületi szerelés 3,5 színes LCD képernyő 6 kiegészítő nyomógomb Csengetésihangerő-szabályozás Privát mód Különböző csengőhangok 20

21 Termékválaszték Érintőképernyő Süllyesztett vagy felületi szerelés 4,3, 16:9 színes LCD képernyő 4 fizikai nyomógomb a legfontosabb szolgáltatásokhoz Háziautomatizálás vagy videomegfigyelés Videomemória Intelligens tulajdonságok 21

22 Termékválaszték Érintőképernyő Süllyesztett vagy felületi szerelés 4,3, 16:9 színes LCD képernyő 4 fizikai nyomógomb a legfontosabb szolgáltatásokhoz Háziautomatizálás vagy videomegfigyelés Videomemória Intelligens tulajdonságok 22

23 Termékválaszték OSD Süllyesztett vagy felületi szerelés 4,3, 16:9 színes LCD képernyő 4 fizikai nyomógomb a legfontosabb szolgáltatásokhoz 30 tételes telefonykönyv 23

24 Termékválaszték OSD Felületi szerelés 3,5 színes LCD képernyő Érintőgombok Kerékérzékelő 32 bit mikrovezérlő Nagyteljesítményű audiovezérlő 24

25 Termékválaszték OSD Felületi szerelés 3,5 színes LCD képernyő Érintőgombok Kerékérzékelő 32 bit mikrovezérlő Nagyteljesítményű audiovezérlő 25

26 Termékválaszték OSD Felületi szerelés 3,5 színes LCD képernyő Érintőgombok Kerékérzékelő 32 bit mikrovezérlő Nagyteljesítményű audiovezérlő 26

27 Termékválaszték PDX2000 portás készülék Elektronikus telefonkönyv Rendszerfelügyelet microsd kártya Video opció Változatos működési módok 27

28 Rendszer kialakítása Alapvető rendszerkialakítás 1 kapuegység 1 felszállóág Szükséges egységek 2220S tápegység 2221S 2221ML vonalmeghajtó DV2420 elosztó DV2421P / DV2421Q videoelosztó 28

29 Rendszer kialakítása Rendszerkialakítás 2 kapuegység 1 felszállóág Videoelosztó DV2422A 29

30 Rendszer kialakítása Kevés felhasználóval rendelkező felszállóágak Rendszerkialakítás 1 kapuegység 2 felszállóág Aktív videoelosztó DV2422A 30

31 Rendszer kialakítása Rendszerkialakítás 4 kapuegység 4 felszállóág Szinti elosztó DM

32 Rendszer kialakítása Kiegészítők 2281 reléegység Csatlakoztatás más rendszerekhez: kapu ajtózár világítás 32

33 Rendszer kialakítása Rendszerkialakítás Kiegészítő CCTV kamera V M csatlakozási pontok 33

34 Rendszer kialakítása Alapvető rendszerkialakítás 1 kapuegység 1 felszállóág A Duo rendszer csak audio rendszerként is kiváló. 34

35 Rendszer kialakítása Rendszerkialakítás 2 kapuegység 1 felszállóág 35

36 Programozás Legtöbb esetben szükséges a DUO rendszer programozása Programozás szükséges: nevek (kódok) kijelöléséhez eszközök működésének módósításához 36

37 Programozás Kapuegység programozása panelcíme ( tartomány) nyomógombok címei (1 200 tartomány) kiegészítő tulajdonságok Alapértelmezett beállítások panel címe: 231 első nyomógomb címe:

38 Programozás

39 Programozás Kapuegység összeállítása VD2120CPL PL24S CD2134PL PL24S PL24S PL24S 39

40 Programozás PL24S kiegészítő nyomógomb modulok programozása DIP kapcsolókkal VD2120CPL PL24S 8-11 CD2134PL PL24S PL24S 4-7 PL24S

41 Programozás Lakáskészülék programozása 2 különböző kód mindegyik lakáskészülékhez felhasználói cím (kapuegység által hívott cím) belső cím (azonos felhasználói című lakáskészülékek megkülönböztetéséhez) Lakáskészülék programozása felhasználói cím (1 200 tartomány) belső cím ( 000, 001, 002, ) Alapértelmezett beállítások felhasználói cím: 100 belső cím: 000 (master egység) 41

42 Programozás Lakáskészülék programozása Teljesen függetlenül a belső címektől csak egy lakáskészülék lakásonként 42

43 Programozás Azonos felhasználói kóddal rendelkező lakáskészülékek master egység slave egység Felhasználói cím = 111 Felhasználói cím = 111 Felhasználói cím = 111 Belső cím = 000 Belső cím = 001 Belső cím = 002 Master egység Slave egység Slave egység 43

44 Programozás Felhasználói cím = 111 Felhasználói cím = 111 Felhasználói cím = 111 Belső cím = 000 Belső cím = 001 Belső cím = 002 Kapuegységről érkező hívás esetén összes egység csengetni kezd Csak a master egység kapcsol be (csak 1 vonal felszállóáganként) A hívás bármelyik egység segítségével megválaszolható A hívás megválaszolása előtt a slave egységen is megtekinthető a vendég 44

45 100 Programozás Automatikus programozási eljárás Gyári alapérték lakáskészülékek 100-as kóddal enkóder első nyomógombja 100-as kóddal

46 100 Programozás Automatikus programozási eljárás Programozás kapuegység segítségével monitorok programozási módba kapcsolása monitorhoz használni kívánt nyomógomb megnyomása

47 Programozás A DV2421P (DV2421Q) és más rövidzárral rendelkező eszközök a videoimpedanciát meghatározó rövidzárral rendelkeznek Köztes videoelosztók rövidzárát el kell távolítani, 2-3-as pozíció 47

48 Programozás A DV2421P (DV2421Q) és más rövidzárral rendelkező eszközök a videoimpedanciát meghatározó rövidzárral rendelkeznek Az utolsó videoelosztóban a rövidzárat a legjobb képminőség szerint kell beállítani 48

49 Programozás Az összes DUO rendszer az adott eszközön rendelkezésre álló lehetőség segítségével, a megadott eljárást követve mindenféle külön eszköz nélkül hajtható végre. Az új videokaputelefonok a vizuális kezelőfelület (érintőképernyő, OSD) vagy DIP kapcsolók segítségével egyszerűen beállítható. De természetesen más, hatékonyabb lehetőség is létezik 49

50 Programozás Programozás Helyi programozás Programozási módba állított eszköz beállítása 50

51 Programozás Programozás Duo hibakereső Megjeleníti az összes, a buszon küldött adatcsomagot 51

52 Programming Duo hibakereső 52

53 Programozás Programozás Távoli programozás A hívott cím alapján programozza a készülékeket 53

54 Az ACI FARFISA köszöni mindenki megtisztelő figyelmét és a legjobbakat kívánva szeretné a résztvevőket meghívni hivatalos weboldalainak meglátogatására:
