H A T Á R O Z A T. Hectronic Magyarország Kft Budapest, Előd u. 84/e. Az alábbi mérőeszköz. típusmegnevezése: Hecpump 2333

Átírás

1 ORSZÁGOS MÉRÉSÜGYI HIVATAL Engedélyezési és Informatikai főosztály BUDAPEST XII., NÉMETVÖLGYI ÚT Budapest Pf.:919. Telefon: Telefax: Ügyiratszám: Th-8249/4/2004 Hivatkozási számuk: - Ügyintézőnk: Szilágyi Sándor Tárgy: Hitelesítési engedély Melléklet: 6 oldal Hectronic Magyarország Kft Budapest, Előd u. 84/e H A T Á R O Z A T Az alábbi mérőeszköz megnevezése: üzemanyagmérő kútoszlop típusa: elektronikus típusmegnevezése: Hecpump 2333 típusjele: főbb metrológiai jellemzői: legkisebb térfogatáram [l/min]: 1,6 4 4 legnagyobb térfogatáram [l/min]: legkisebb kiadható mennyiség [l]: mérhető közeg: gázolaj pontossági osztály 0,5 további műszaki adatok: gázleválasztó térfogatmérő: impulzusadó (1 pisztolyos, Q max : 50 l/min) (1 pisztolyos, Q max : 70 l/min) (1 pisztolyos, Q max : 85 l/min) (2 pisztolyos, Q max : 50/85 vagy 85/85 l/min) T75 (Q max 85 l/min) típusjelű szivattyúval egybeépített gázleválasztó gyártó: Bennet + Sauser Ltd. SB-100 típusjelű, négydugattyús térfogatmérő (ciklustérfogata 0,5 l, Q max 85 l/min) gyártó: Bennet + Sauser Ltd. UG típusjelű impulzusadó (50 imp/ford), nyolcszámjegyű, nem-nullázható, mechanikus összegzővel, gyártó: Hectronic GmbH számlálómű: 1. változat elektronikus, ER4 típusjelű, LCD kijelzővel gyártó: Hectronic GmbH szoftververzió P02.07 kijelző: felső sor: ár (max. 5 számjegy) középső sor kiadott mennyiség: (max. 5 számjegy) alsó sor: egységár (max. 4 számjegy)

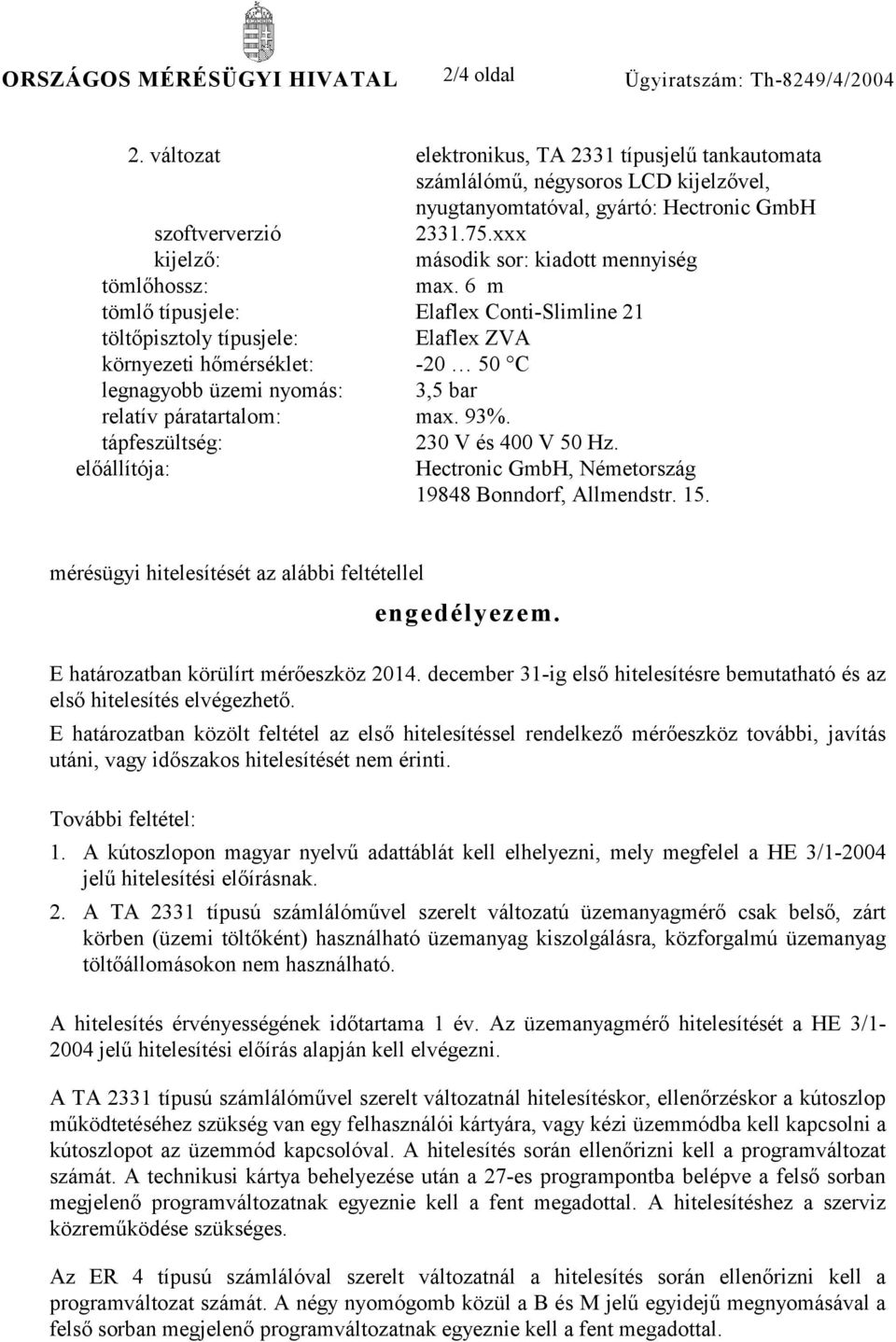

2 ORSZÁGOS MÉRÉSÜGYI HIVATAL 2/4 oldal Ügyiratszám: Th-8249/4/ változat elektronikus, TA 2331 típusjelű tankautomata számlálómű, négysoros LCD kijelzővel, nyugtanyomtatóval, gyártó: Hectronic GmbH szoftververzió xxx kijelző: második sor: kiadott mennyiség tömlőhossz: max. 6 m tömlő típusjele: Elaflex Conti-Slimline 21 töltőpisztoly típusjele: Elaflex ZVA környezeti hőmérséklet: C legnagyobb üzemi nyomás: 3,5 bar relatív páratartalom: max. 93%. tápfeszültség: előállítója: 230 V és 400 V 50 Hz. Hectronic GmbH, Németország Bonndorf, Allmendstr. 15. mérésügyi hitelesítését az alábbi feltétellel engedélyezem. E határozatban körülírt mérőeszköz december 31-ig első hitelesítésre bemutatható és az első hitelesítés elvégezhető. E határozatban közölt feltétel az első hitelesítéssel rendelkező mérőeszköz további, javítás utáni, vagy időszakos hitelesítését nem érinti. További feltétel: 1. A kútoszlopon magyar nyelvű adattáblát kell elhelyezni, mely megfelel a HE 3/ jelű hitelesítési előírásnak. 2. A TA 2331 típusú számlálóművel szerelt változatú üzemanyagmérő csak belső, zárt körben (üzemi töltőként) használható üzemanyag kiszolgálásra, közforgalmú üzemanyag töltőállomásokon nem használható. A hitelesítés érvényességének időtartama 1 év. Az üzemanyagmérő hitelesítését a HE 3/ jelű hitelesítési előírás alapján kell elvégezni. A TA 2331 típusú számlálóművel szerelt változatnál hitelesítéskor, ellenőrzéskor a kútoszlop működtetéséhez szükség van egy felhasználói kártyára, vagy kézi üzemmódba kell kapcsolni a kútoszlopot az üzemmód kapcsolóval. A hitelesítés során ellenőrizni kell a programváltozat számát. A technikusi kártya behelyezése után a 27-es programpontba belépve a felső sorban megjelenő programváltozatnak egyeznie kell a fent megadottal. A hitelesítéshez a szerviz közreműködése szükséges. Az ER 4 típusú számlálóval szerelt változatnál a hitelesítés során ellenőrizni kell a programváltozat számát. A négy nyomógomb közül a B és M jelű egyidejű megnyomásával a felső sorban megjelenő programváltozatnak egyeznie kell a fent megadottal.

3 ORSZÁGOS MÉRÉSÜGYI HIVATAL 3/4 oldal Ügyiratszám: Th-8249/4/2004 A hitelesítés tanúsításának módja. Ólombélyegzés az alábbiak szerinti helyeken átvezetett plombazsinóron: 1. Körben a térfogatmérőn: a dugattyúfedelek két-két felső csavarján és a szelepfedél egyik csavarján át. (1 plomba) 2. Az állítható dugattyúnál a szabályzótárcsa csapszegének furatán át.(1 plomba) 3. Az impulzusadó egyik vagy mindkét rögzítőcsavarján és a tartójának a csavarján át. (1 plomba) 4. A szivattyú-gázleválasztónál: a bypass fedél egyik csavarján és a nagy csavaron át. (1 plomba) 5. A szivattyú-gázleválasztónál: a visszacsapószelep (control valve) fedelének két csavarján át.(1 plomba) 6. A szivattyú-gázleválasztónál: a visszacsapószelep felett a szivattyúfedél két csavarján át. (1 plomba) 7. Az ER 4 típusú számlálóműnél: a) A központi egységnél a fedéllap elején, a két csavaron keresztül. (1 plomba) b) A központi egység oldalán a két kapcsoló melletti csavarokon és a ház furatán át. (1-1 plomba) c) A kijelző egyik oldalán a felső és alsó csavaron át. (1 plomba) Lezárómatrica elhelyezése az alábbi helyeken: 7. A TA 2331 típusú számlálónál: a) a paraméterkapcsolót biztosító csavar felett (1 matrica) b) az EPROM ablakán. (ehhez a nyomtatót ki kell szerelni; 1 matrica) Az ólomzárakon kívül minden töltőpisztoly tartója mellé hologramos hitelesítési bélyeget kell ragasztani. A rajzos plombaterv a 4-6. mellékletben, a plombálási helyek fényképei a 2. és 3. mellékletben láthatók. A határozat ellen a kézbesítést követő 15 napon belül az Országos Mérésügyi Hivatal elnökéhez címzett fellebbezés nyújtható be, Ft fellebbezési díj egyidejű befizetésével a Magyar Államkincstár által nyitott, az Országos Mérésügyi Hivatal részére vezetett pénzforgalmi jelzőszámú számlára Indokolás Az évi XLV. törvény 8. (1) bekezdése alapján, kérelmükre, az Országos Mérésügyi Hivatal a mérőeszközt megvizsgálta. A mérőeszköz 5.101/03.18 jelű német nemzeti engedéllyel rendelkezik, melyet a kérelmező benyújtott. A mérőeszköz a hitelesítés törvényes mérésügyi feltételeinek megfelelt, ezért az Országos Mérésügyi Hivatal a mérőeszköz hitelesítését engedélyezte. Az első hitelesítés időbeli korlátja a 127/1991. (X. 9.) Kormányrendelet 7. (1) bekezdésén alapul.

4 ORSZÁGOS MÉRÉSÜGYI HIVATAL 4/4 oldal Ügyiratszám: Th-8249/4/2004 A TA 2331 típusú számlálóművel szerelt változatú üzemanyagmérő tankautomata funkciókkal rendelkezik, ennek megfelelő a kijelzése, csak azonosított felhasználókat szolgál ki, ezért nem alkalmas közforgalmú működésre. A hitelesítés érvényességi időtartamának meghatározása a 127/1991. (X. 9.) Kormányrendelet Kötelező hitelesítésű mérőeszközök című mellékletének 12. pontján alapul. A fellebbezés lehetősége az évi IV. törvény 62. (1) bekezdésén, a fellebbezési díj mértéke és a befizetés módja a 78/1997. (XII. 30.) IKIM rendelet 9. (1)-(2) bekezdésén alapul. Budapest, Schmalhofer Károly főosztályvezető Kapják: Címzett Hitelesítő szolgálat Lotus Notes-on Irattár

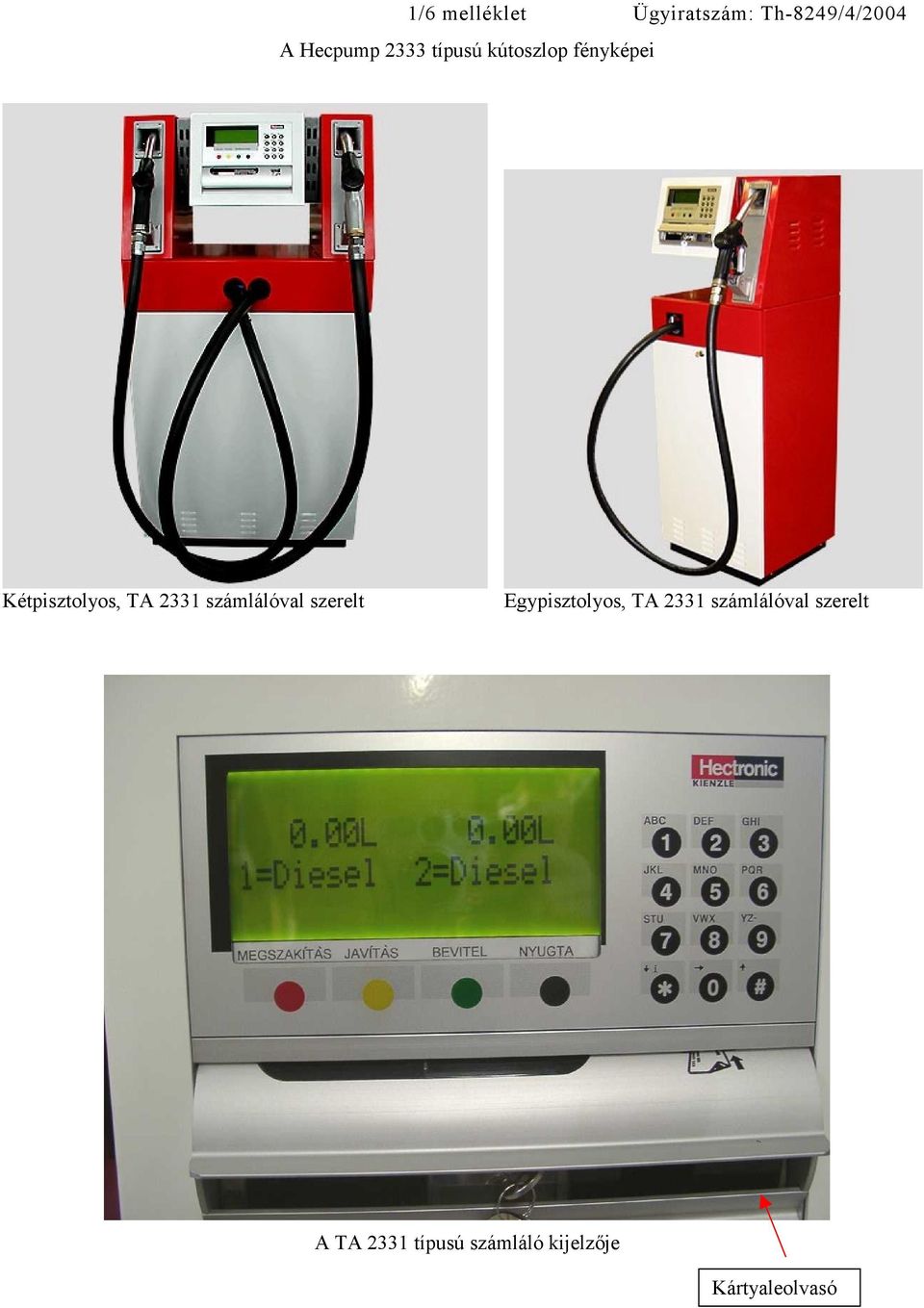

5 1/6 melléklet Ügyiratszám: Th-8249/4/2004 A Hecpump 2333 típusú kútoszlop fényképei Kétpisztolyos, TA 2331 számlálóval szerelt Egypisztolyos, TA 2331 számlálóval szerelt A TA 2331 típusú számláló kijelzője Kártyaleolvasó

6 2/6 melléklet Ügyiratszám: Th-8249/4/2004 Plombálási helyek fényképei Plombálás 1. Plombálás 2. Körben kell a négy dugattyú két felső csavarján és a szelepfedél egyik csavarján is át kell fűzni. Plombálás 6. Plombálás 3. Plombálás 5. Plombálás 4.

7 3/6 melléklet Ügyiratszám: Th-8249/4/2004 Plombálási helyek fényképei a TA 2331 típusú számlálóműnél Plombálás 7.b: az EPROM-ra lezáró matrica kell. Paraméterkapcsoló A képen a nyomtató és a paraméterkapcsolót biztosító lemez ki van szerelve. Plombálás 7.a: ide kell a lezáró matricát ragasztani. Nyomtató Üzemmód kapcsoló

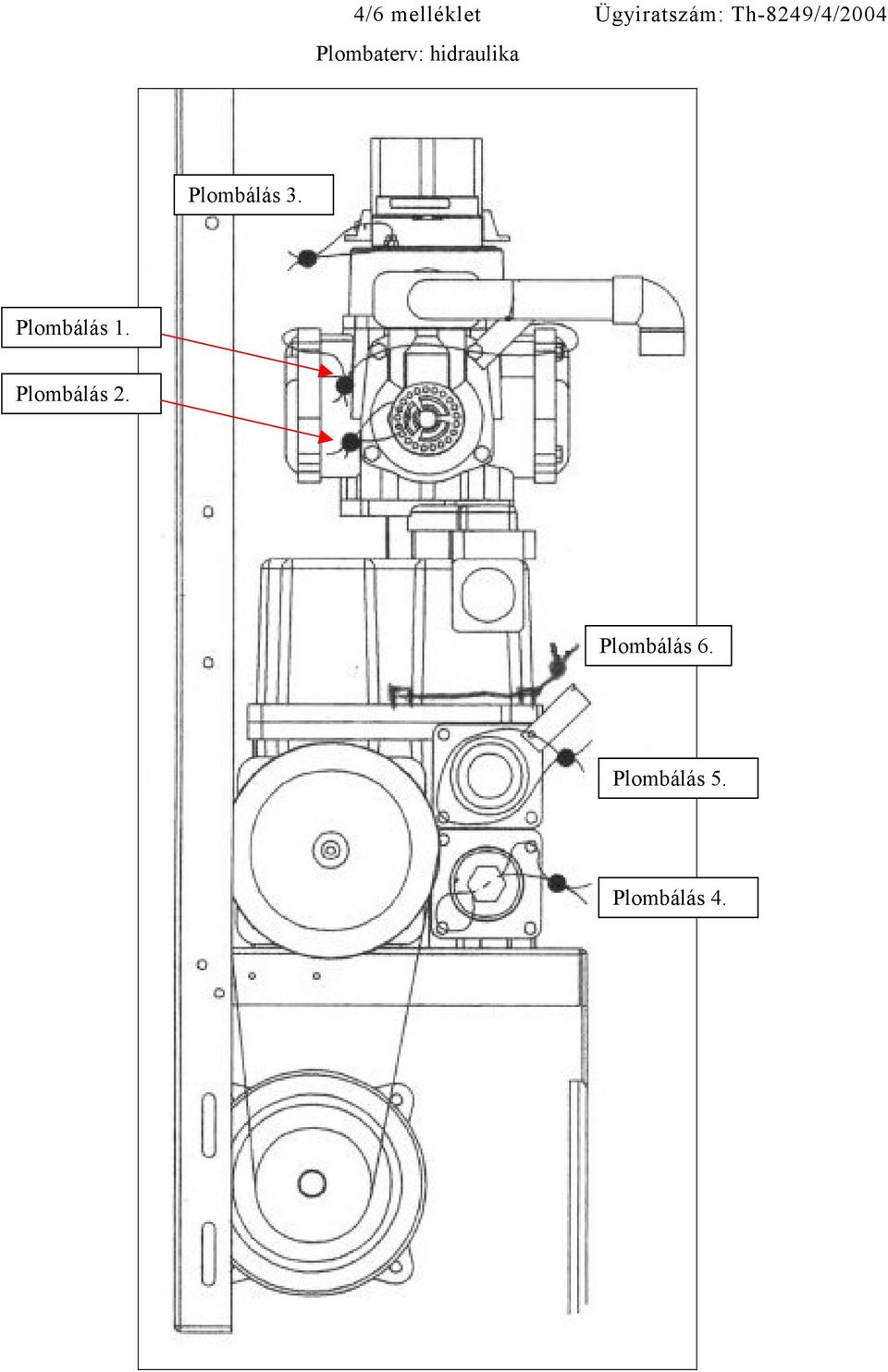

8 4/6 melléklet Ügyiratszám: Th-8249/4/2004 Plombaterv: hidraulika Plombálás 3. Plombálás 1. Plombálás 2. Plombálás 6. Plombálás 5. Plombálás 4.

9 5/6 melléklet Ügyiratszám: Th-8249/4/2004 Plombaterv: ER4 típusú számlálómű Plombálás 7.b Plombálás 7.a Plombálás 7.c

10 6/6 melléklet Ügyiratszám: Th-8249/4/2004 Plombaterv: TA 2331 típusú számlálómű Plombálás 7.a: paraméterkapcsoló lemezén lezáró matrica Plombálás 7.b: az EPROM-on lezáró matrica.
