1 DICENTIS Wireless Conference System hu Hardvertelepítési kézikönyv

2

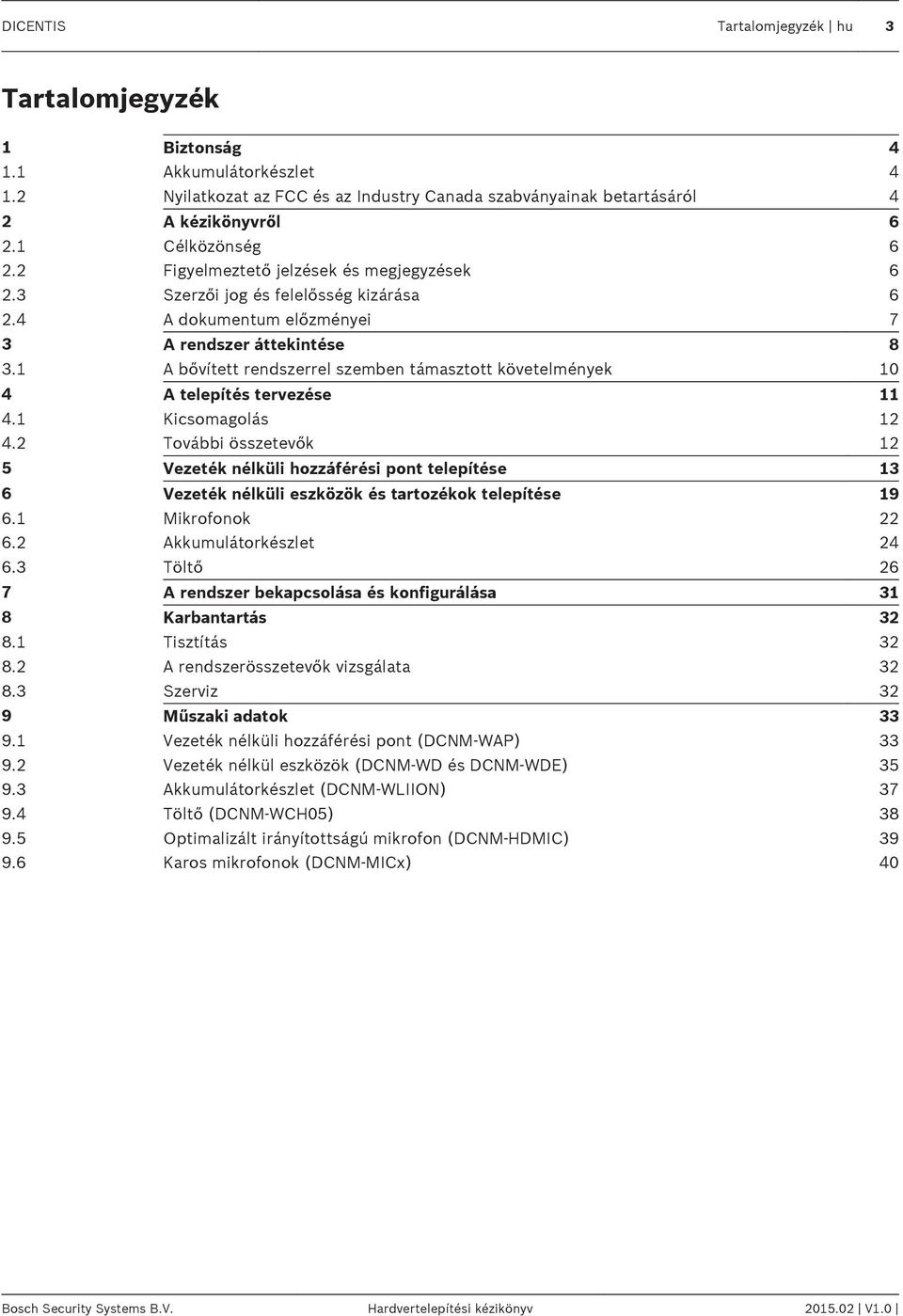

3 DICENTIS Tartalomjegyzék hu 3 Tartalomjegyzék 1 Biztonság Akkumulátorkészlet Nyilatkozat az FCC és az Industry Canada szabványainak betartásáról 4 2 A kézikönyvről Célközönség Figyelmeztető jelzések és megjegyzések Szerzői jog és felelősség kizárása A dokumentum előzményei 7 3 A rendszer áttekintése A bővített rendszerrel szemben támasztott követelmények 10 4 A telepítés tervezése Kicsomagolás További összetevők 12 5 Vezeték nélküli hozzáférési pont telepítése 13 6 Vezeték nélküli eszközök és tartozékok telepítése Mikrofonok Akkumulátorkészlet Töltő 26 7 A rendszer bekapcsolása és konfigurálása 31 8 Karbantartás Tisztítás A rendszerösszetevők vizsgálata Szerviz 32 9 Műszaki adatok Vezeték nélküli hozzáférési pont (DCNM-WAP) Vezeték nélkül eszközök (DCNM-WD és DCNM-WDE) Akkumulátorkészlet (DCNM-WLIION) Töltő (DCNM-WCH05) Optimalizált irányítottságú mikrofon (DCNM-HDMIC) Karos mikrofonok (DCNM-MICx) 40 Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

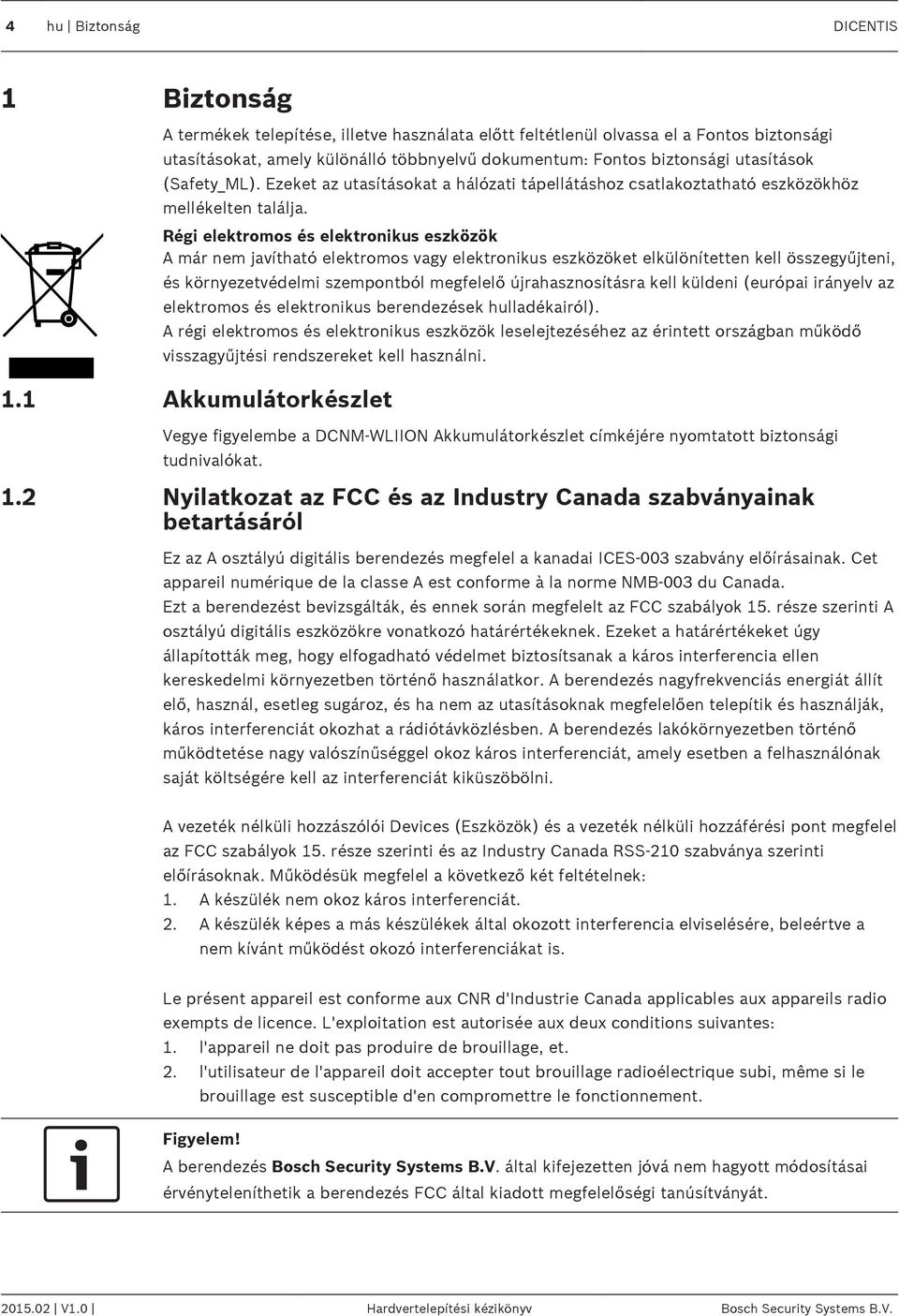

4 4 hu Biztonság DICENTIS 1 Biztonság A termékek telepítése, illetve használata előtt feltétlenül olvassa el a Fontos biztonsági utasításokat, amely különálló többnyelvű dokumentum: Fontos biztonsági utasítások (Safety_ML). Ezeket az utasításokat a hálózati tápellátáshoz csatlakoztatható eszközökhöz mellékelten találja. Régi elektromos és elektronikus eszközök A már nem javítható elektromos vagy elektronikus eszközöket elkülönítetten kell összegyűjteni, és környezetvédelmi szempontból megfelelő újrahasznosításra kell küldeni (európai irányelv az elektromos és elektronikus berendezések hulladékairól). A régi elektromos és elektronikus eszközök leselejtezéséhez az érintett országban működő visszagyűjtési rendszereket kell használni. 1.1 Akkumulátorkészlet Vegye figyelembe a DCNM-WLIION Akkumulátorkészlet címkéjére nyomtatott biztonsági tudnivalókat. 1.2 Nyilatkozat az FCC és az Industry Canada szabványainak betartásáról Ez az A osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak. Cet appareil numérique de la classe A est conforme à la norme NMB 003 du Canada. Ezt a berendezést bevizsgálták, és ennek során megfelelt az FCC szabályok 15. része szerinti A osztályú digitális eszközökre vonatkozó határértékeknek. Ezeket a határértékeket úgy állapították meg, hogy elfogadható védelmet biztosítsanak a káros interferencia ellen kereskedelmi környezetben történő használatkor. A berendezés nagyfrekvenciás energiát állít elő, használ, esetleg sugároz, és ha nem az utasításoknak megfelelően telepítik és használják, káros interferenciát okozhat a rádiótávközlésben. A berendezés lakókörnyezetben történő működtetése nagy valószínűséggel okoz káros interferenciát, amely esetben a felhasználónak saját költségére kell az interferenciát kiküszöbölni. A vezeték nélküli hozzászólói Devices (Eszközök) és a vezeték nélküli hozzáférési pont megfelel az FCC szabályok 15. része szerinti és az Industry Canada RSS 210 szabványa szerinti előírásoknak. Működésük megfelel a következő két feltételnek: 1. A készülék nem okoz káros interferenciát. 2. A készülék képes a más készülékek által okozott interferencia elviselésére, beleértve a nem kívánt működést okozó interferenciákat is. Le présent appareil est conforme aux CNR d'industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1. l'appareil ne doit pas produire de brouillage, et. 2. l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. Figyelem! A berendezés Bosch Security Systems B.V. által kifejezetten jóvá nem hagyott módosításai érvényteleníthetik a berendezés FCC által kiadott megfelelőségi tanúsítványát V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

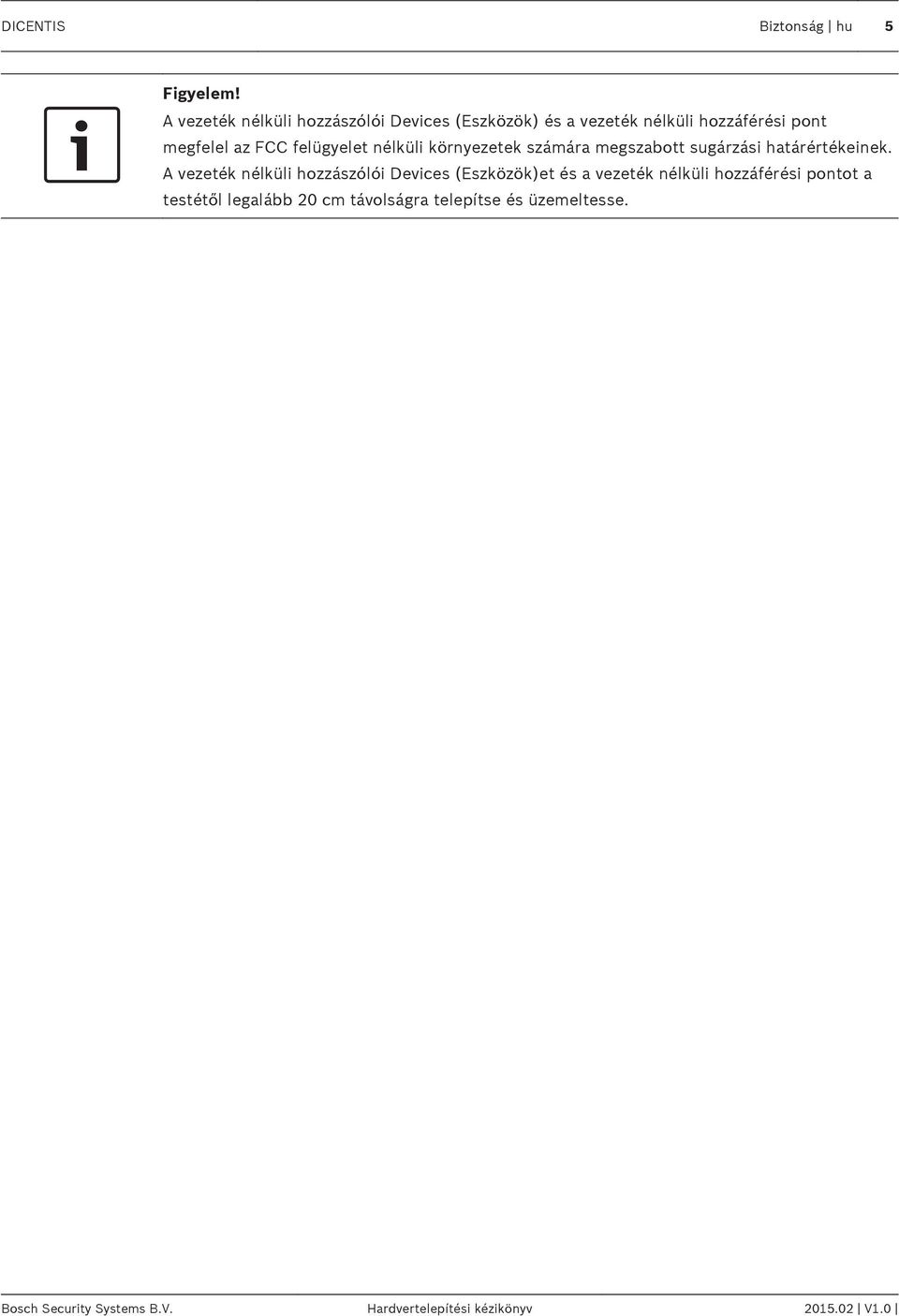

5 DICENTIS Biztonság hu 5 Figyelem! A vezeték nélküli hozzászólói Devices (Eszközök) és a vezeték nélküli hozzáférési pont megfelel az FCC felügyelet nélküli környezetek számára megszabott sugárzási határértékeinek. A vezeték nélküli hozzászólói Devices (Eszközök)et és a vezeték nélküli hozzáférési pontot a testétől legalább 20 cm távolságra telepítse és üzemeltesse. Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

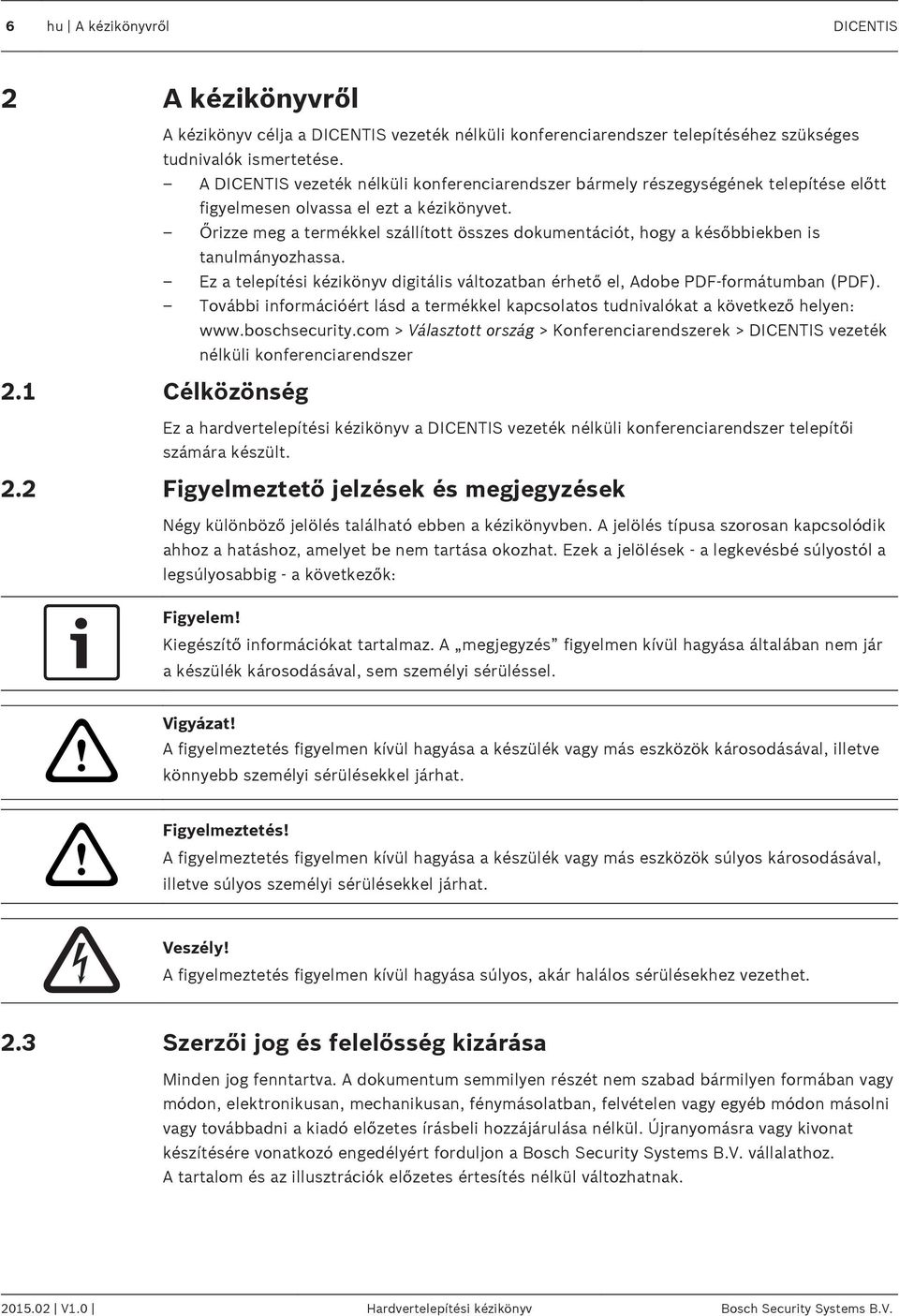

6 6 hu A kézikönyvről DICENTIS 2 A kézikönyvről A kézikönyv célja a DICENTIS vezeték nélküli konferenciarendszer telepítéséhez szükséges tudnivalók ismertetése. A DICENTIS vezeték nélküli konferenciarendszer bármely részegységének telepítése előtt figyelmesen olvassa el ezt a kézikönyvet. Őrizze meg a termékkel szállított összes dokumentációt, hogy a későbbiekben is tanulmányozhassa. Ez a telepítési kézikönyv digitális változatban érhető el, Adobe PDF-formátumban (PDF). További információért lásd a termékkel kapcsolatos tudnivalókat a következő helyen: > Választott ország > Konferenciarendszerek > DICENTIS vezeték nélküli konferenciarendszer 2.1 Célközönség Ez a hardvertelepítési kézikönyv a DICENTIS vezeték nélküli konferenciarendszer telepítői számára készült. 2.2 Figyelmeztető jelzések és megjegyzések Négy különböző jelölés található ebben a kézikönyvben. A jelölés típusa szorosan kapcsolódik ahhoz a hatáshoz, amelyet be nem tartása okozhat. Ezek a jelölések - a legkevésbé súlyostól a legsúlyosabbig - a következők: Figyelem! Kiegészítő információkat tartalmaz. A megjegyzés figyelmen kívül hagyása általában nem jár a készülék károsodásával, sem személyi sérüléssel.!! Vigyázat! A figyelmeztetés figyelmen kívül hagyása a készülék vagy más eszközök károsodásával, illetve könnyebb személyi sérülésekkel járhat. Figyelmeztetés! A figyelmeztetés figyelmen kívül hagyása a készülék vagy más eszközök súlyos károsodásával, illetve súlyos személyi sérülésekkel járhat. Veszély! A figyelmeztetés figyelmen kívül hagyása súlyos, akár halálos sérülésekhez vezethet. 2.3 Szerzői jog és felelősség kizárása Minden jog fenntartva. A dokumentum semmilyen részét nem szabad bármilyen formában vagy módon, elektronikusan, mechanikusan, fénymásolatban, felvételen vagy egyéb módon másolni vagy továbbadni a kiadó előzetes írásbeli hozzájárulása nélkül. Újranyomásra vagy kivonat készítésére vonatkozó engedélyért forduljon a Bosch Security Systems B.V. vállalathoz. A tartalom és az illusztrációk előzetes értesítés nélkül változhatnak V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

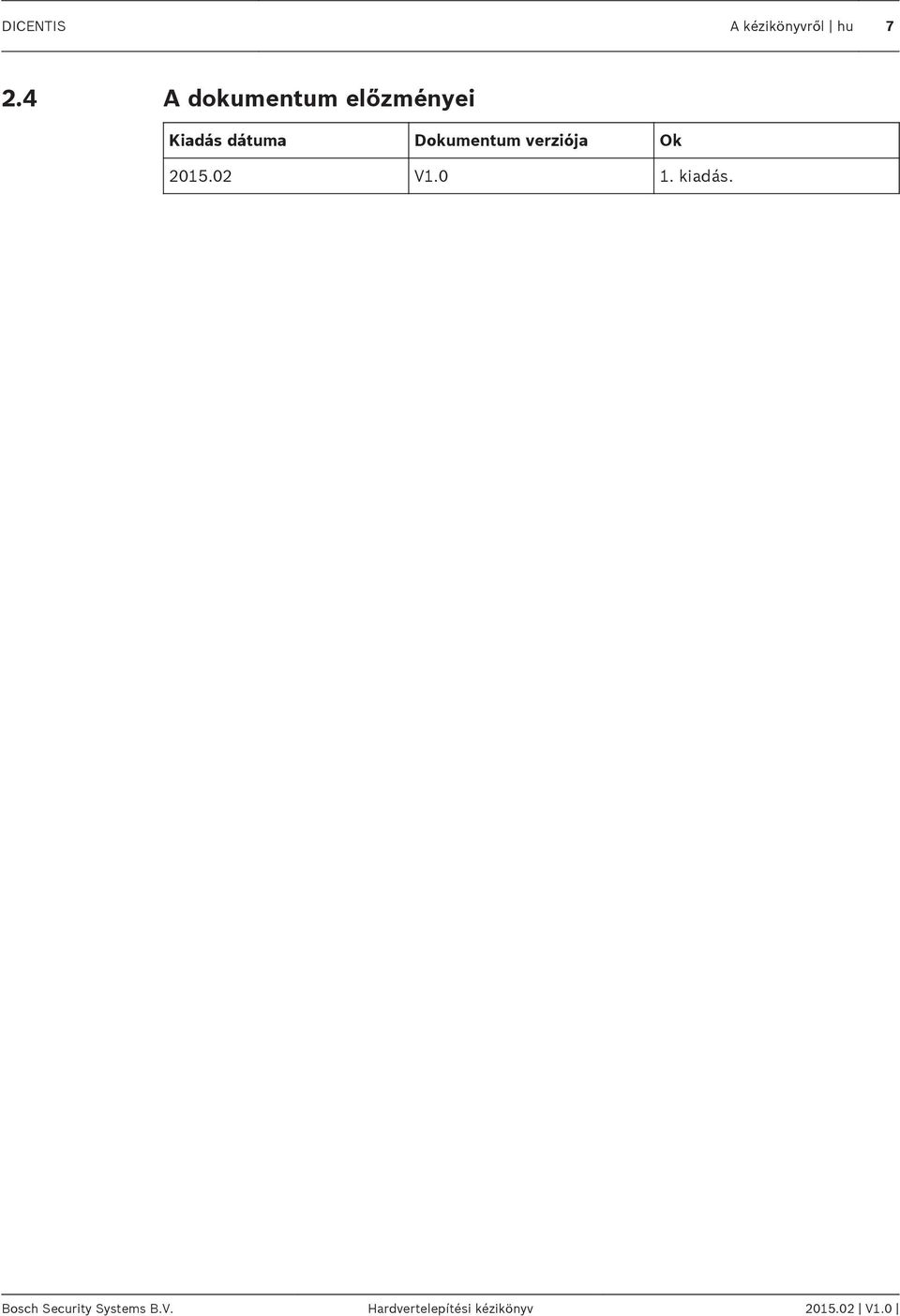

7 DICENTIS A kézikönyvről hu A dokumentum előzményei Kiadás dátuma Dokumentum verziója Ok V kiadás. Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

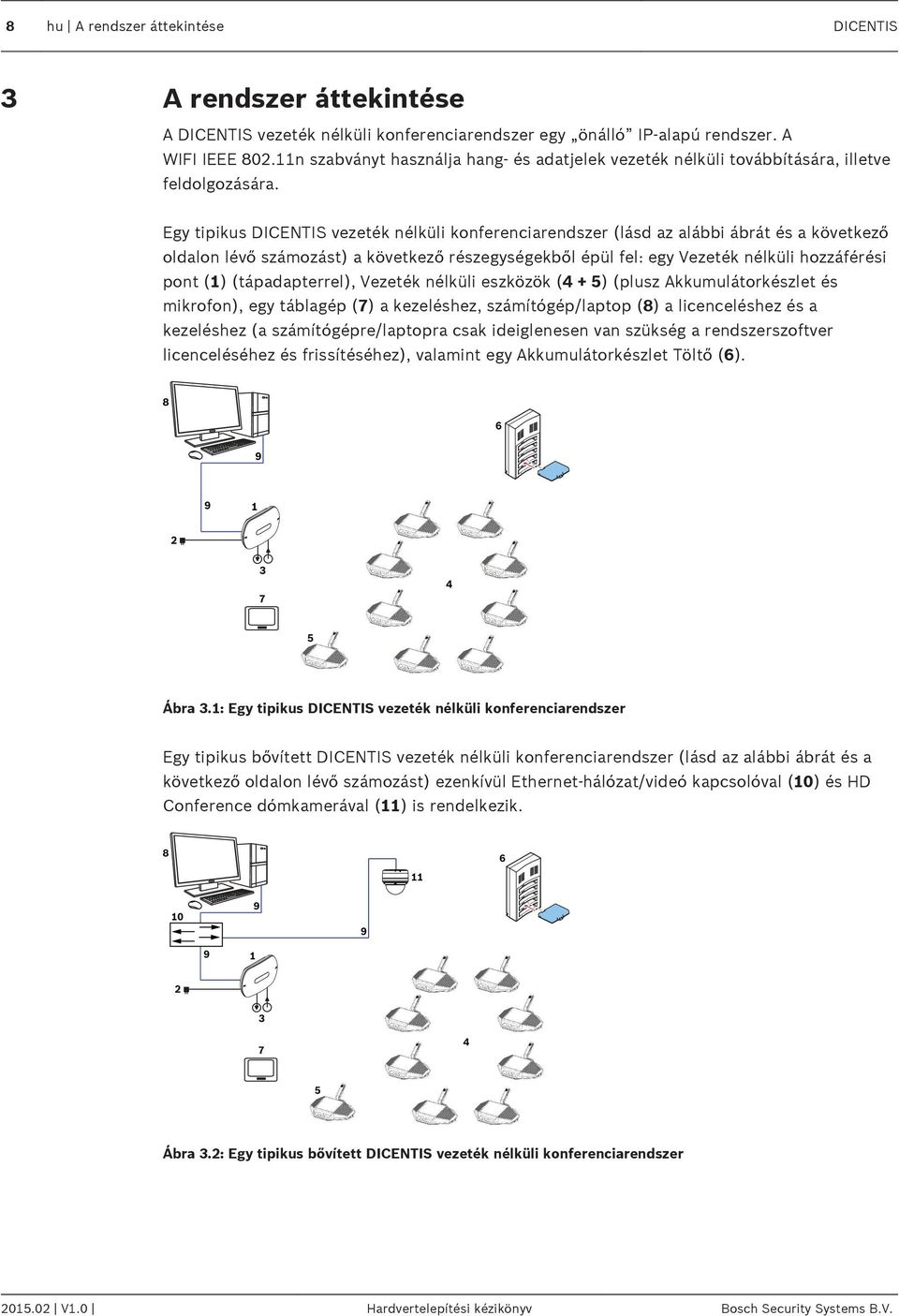

8 8 hu A rendszer áttekintése DICENTIS 3 A rendszer áttekintése A DICENTIS vezeték nélküli konferenciarendszer egy önálló IP-alapú rendszer. A WIFI IEEE n szabványt használja hang- és adatjelek vezeték nélküli továbbítására, illetve feldolgozására. Egy tipikus DICENTIS vezeték nélküli konferenciarendszer (lásd az alábbi ábrát és a következő oldalon lévő számozást) a következő részegységekből épül fel: egy Vezeték nélküli hozzáférési pont (1) (tápadapterrel), Vezeték nélküli eszközök (4 + 5) (plusz Akkumulátorkészlet és mikrofon), egy táblagép (7) a kezeléshez, számítógép/laptop (8) a licenceléshez és a kezeléshez (a számítógépre/laptopra csak ideiglenesen van szükség a rendszerszoftver licenceléséhez és frissítéséhez), valamint egy Akkumulátorkészlet Töltő (6) Ábra 3.1: Egy tipikus DICENTIS vezeték nélküli konferenciarendszer Egy tipikus bővített DICENTIS vezeték nélküli konferenciarendszer (lásd az alábbi ábrát és a következő oldalon lévő számozást) ezenkívül Ethernet-hálózat/videó kapcsolóval (10) és HD Conference dómkamerával (11) is rendelkezik Ábra 3.2: Egy tipikus bővített DICENTIS vezeték nélküli konferenciarendszer V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

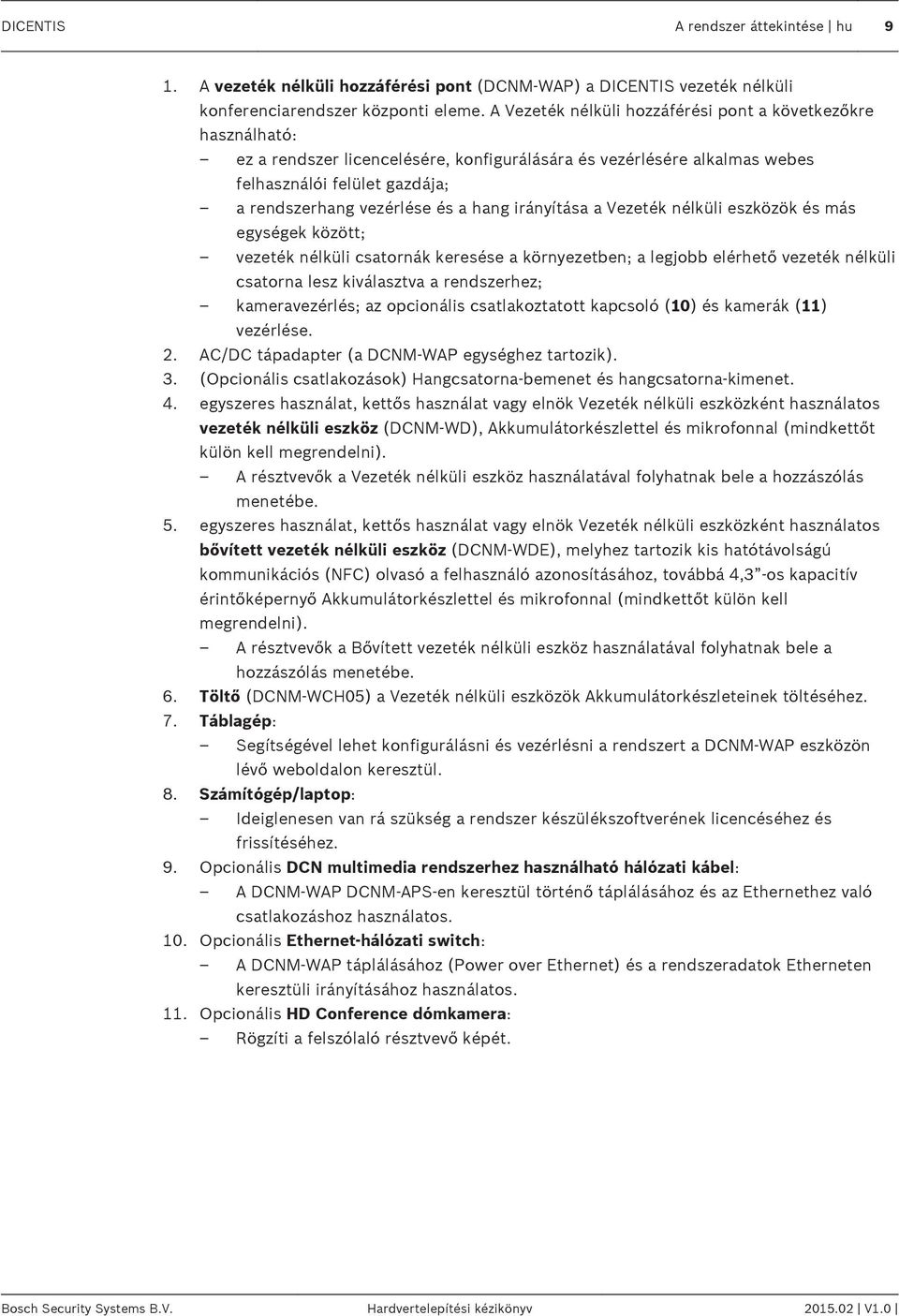

9 DICENTIS A rendszer áttekintése hu 9 1. A vezeték nélküli hozzáférési pont (DCNM-WAP) a DICENTIS vezeték nélküli konferenciarendszer központi eleme. A Vezeték nélküli hozzáférési pont a következőkre használható: ez a rendszer licencelésére, konfigurálására és vezérlésére alkalmas webes felhasználói felület gazdája; a rendszerhang vezérlése és a hang irányítása a Vezeték nélküli eszközök és más egységek között; vezeték nélküli csatornák keresése a környezetben; a legjobb elérhető vezeték nélküli csatorna lesz kiválasztva a rendszerhez; kameravezérlés; az opcionális csatlakoztatott kapcsoló (10) és kamerák (11) vezérlése. 2. AC/DC tápadapter (a DCNM-WAP egységhez tartozik). 3. (Opcionális csatlakozások) Hangcsatorna-bemenet és hangcsatorna-kimenet. 4. egyszeres használat, kettős használat vagy elnök Vezeték nélküli eszközként használatos vezeték nélküli eszköz (DCNM-WD), Akkumulátorkészlettel és mikrofonnal (mindkettőt külön kell megrendelni). A résztvevők a Vezeték nélküli eszköz használatával folyhatnak bele a hozzászólás menetébe. 5. egyszeres használat, kettős használat vagy elnök Vezeték nélküli eszközként használatos bővített vezeték nélküli eszköz (DCNM-WDE), melyhez tartozik kis hatótávolságú kommunikációs (NFC) olvasó a felhasználó azonosításához, továbbá 4,3 -os kapacitív érintőképernyő Akkumulátorkészlettel és mikrofonnal (mindkettőt külön kell megrendelni). A résztvevők a Bővített vezeték nélküli eszköz használatával folyhatnak bele a hozzászólás menetébe. 6. Töltő (DCNM-WCH05) a Vezeték nélküli eszközök Akkumulátorkészleteinek töltéséhez. 7. Táblagép: Segítségével lehet konfigurálásni és vezérlésni a rendszert a DCNM-WAP eszközön lévő weboldalon keresztül. 8. Számítógép/laptop: Ideiglenesen van rá szükség a rendszer készülékszoftverének licencéséhez és frissítéséhez. 9. Opcionális DCN multimedia rendszerhez használható hálózati kábel: A DCNM-WAP DCNM-APS-en keresztül történő táplálásához és az Ethernethez való csatlakozáshoz használatos. 10. Opcionális Ethernet-hálózati switch: A DCNM-WAP táplálásához (Power over Ethernet) és a rendszeradatok Etherneten keresztüli irányításához használatos. 11. Opcionális HD Conference dómkamera: Rögzíti a felszólaló résztvevő képét. Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

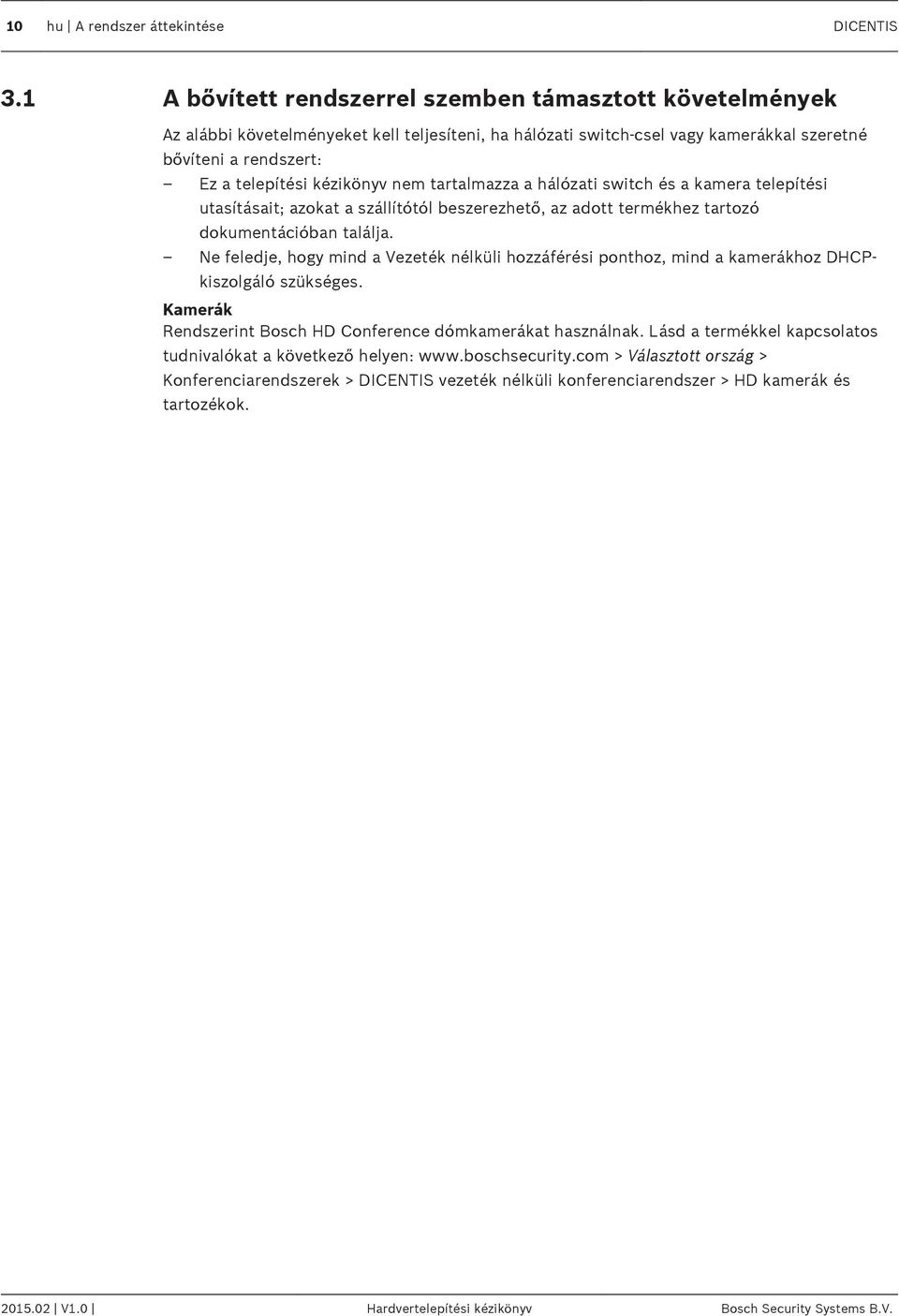

10 10 hu A rendszer áttekintése DICENTIS 3.1 A bővített rendszerrel szemben támasztott követelmények Az alábbi követelményeket kell teljesíteni, ha hálózati switch-csel vagy kamerákkal szeretné bővíteni a rendszert: Ez a telepítési kézikönyv nem tartalmazza a hálózati switch és a kamera telepítési utasításait; azokat a szállítótól beszerezhető, az adott termékhez tartozó dokumentációban találja. Ne feledje, hogy mind a Vezeték nélküli hozzáférési ponthoz, mind a kamerákhoz DHCPkiszolgáló szükséges. Kamerák Rendszerint Bosch HD Conference dómkamerákat használnak. Lásd a termékkel kapcsolatos tudnivalókat a következő helyen: > Választott ország > Konferenciarendszerek > DICENTIS vezeték nélküli konferenciarendszer > HD kamerák és tartozékok V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

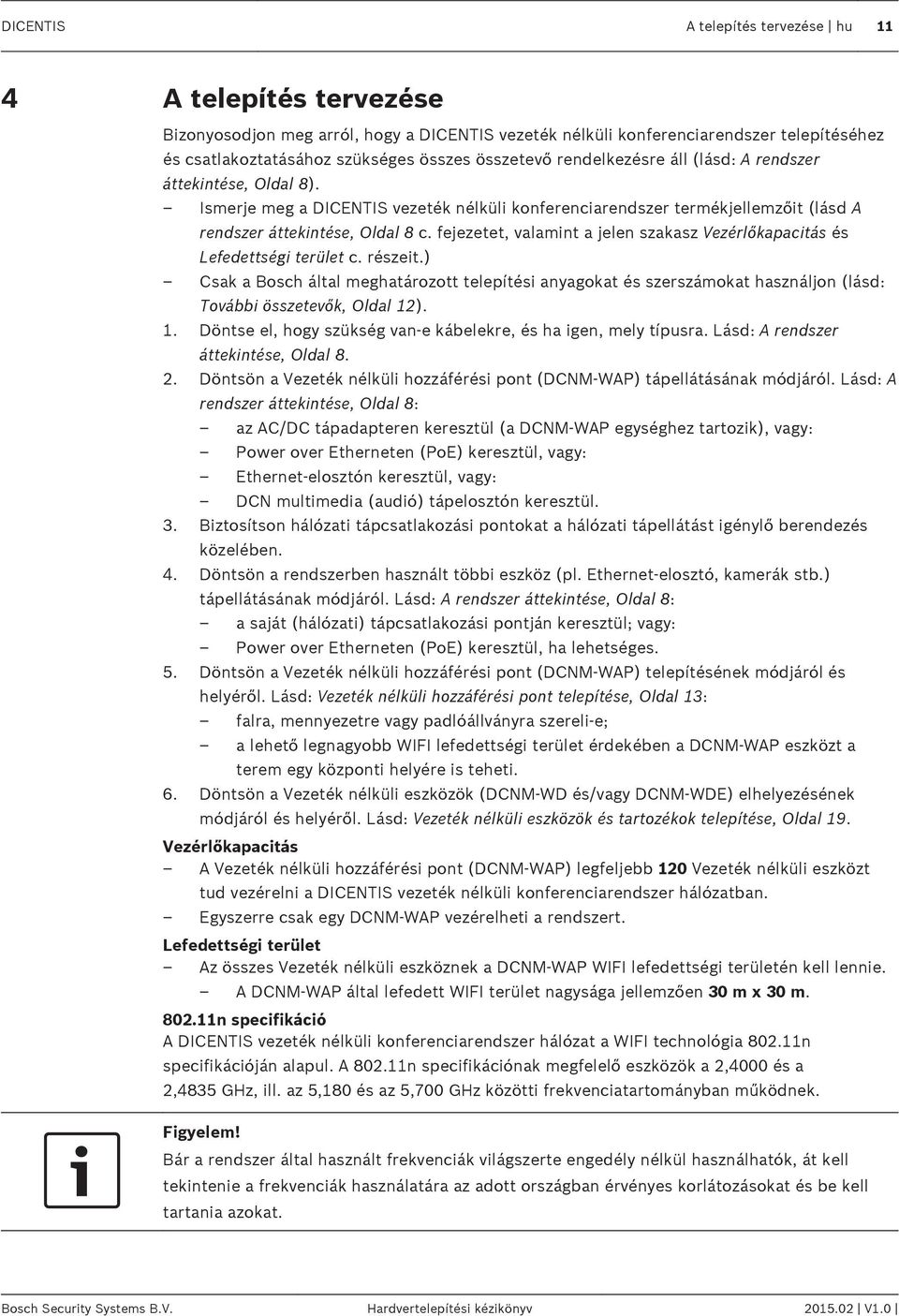

11 DICENTIS A telepítés tervezése hu 11 4 A telepítés tervezése Bizonyosodjon meg arról, hogy a DICENTIS vezeték nélküli konferenciarendszer telepítéséhez és csatlakoztatásához szükséges összes összetevő rendelkezésre áll (lásd: A rendszer áttekintése, Oldal 8). Ismerje meg a DICENTIS vezeték nélküli konferenciarendszer termékjellemzőit (lásd A rendszer áttekintése, Oldal 8 c. fejezetet, valamint a jelen szakasz Vezérlőkapacitás és Lefedettségi terület c. részeit.) Csak a Bosch által meghatározott telepítési anyagokat és szerszámokat használjon (lásd: További összetevők, Oldal 12). 1. Döntse el, hogy szükség van-e kábelekre, és ha igen, mely típusra. Lásd: A rendszer áttekintése, Oldal Döntsön a Vezeték nélküli hozzáférési pont (DCNM-WAP) tápellátásának módjáról. Lásd: A rendszer áttekintése, Oldal 8: az AC/DC tápadapteren keresztül (a DCNM-WAP egységhez tartozik), vagy: Power over Etherneten (PoE) keresztül, vagy: Ethernet-elosztón keresztül, vagy: DCN multimedia (audió) tápelosztón keresztül. 3. Biztosítson hálózati tápcsatlakozási pontokat a hálózati tápellátást igénylő berendezés közelében. 4. Döntsön a rendszerben használt többi eszköz (pl. Ethernet-elosztó, kamerák stb.) tápellátásának módjáról. Lásd: A rendszer áttekintése, Oldal 8: a saját (hálózati) tápcsatlakozási pontján keresztül; vagy: Power over Etherneten (PoE) keresztül, ha lehetséges. 5. Döntsön a Vezeték nélküli hozzáférési pont (DCNM-WAP) telepítésének módjáról és helyéről. Lásd: Vezeték nélküli hozzáférési pont telepítése, Oldal 13: falra, mennyezetre vagy padlóállványra szereli-e; a lehető legnagyobb WIFI lefedettségi terület érdekében a DCNM-WAP eszközt a terem egy központi helyére is teheti. 6. Döntsön a Vezeték nélküli eszközök (DCNM-WD és/vagy DCNM-WDE) elhelyezésének módjáról és helyéről. Lásd: Vezeték nélküli eszközök és tartozékok telepítése, Oldal 19. Vezérlőkapacitás A Vezeték nélküli hozzáférési pont (DCNM-WAP) legfeljebb 120 Vezeték nélküli eszközt tud vezérelni a DICENTIS vezeték nélküli konferenciarendszer hálózatban. Egyszerre csak egy DCNM-WAP vezérelheti a rendszert. Lefedettségi terület Az összes Vezeték nélküli eszköznek a DCNM-WAP WIFI lefedettségi területén kell lennie. A DCNM-WAP által lefedett WIFI terület nagysága jellemzően 30 m x 30 m n specifikáció A DICENTIS vezeték nélküli konferenciarendszer hálózat a WIFI technológia n specifikációján alapul. A n specifikációnak megfelelő eszközök a 2,4000 és a 2,4835 GHz, ill. az 5,180 és az 5,700 GHz közötti frekvenciatartományban működnek. Figyelem! Bár a rendszer által használt frekvenciák világszerte engedély nélkül használhatók, át kell tekintenie a frekvenciák használatára az adott országban érvényes korlátozásokat és be kell tartania azokat. Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

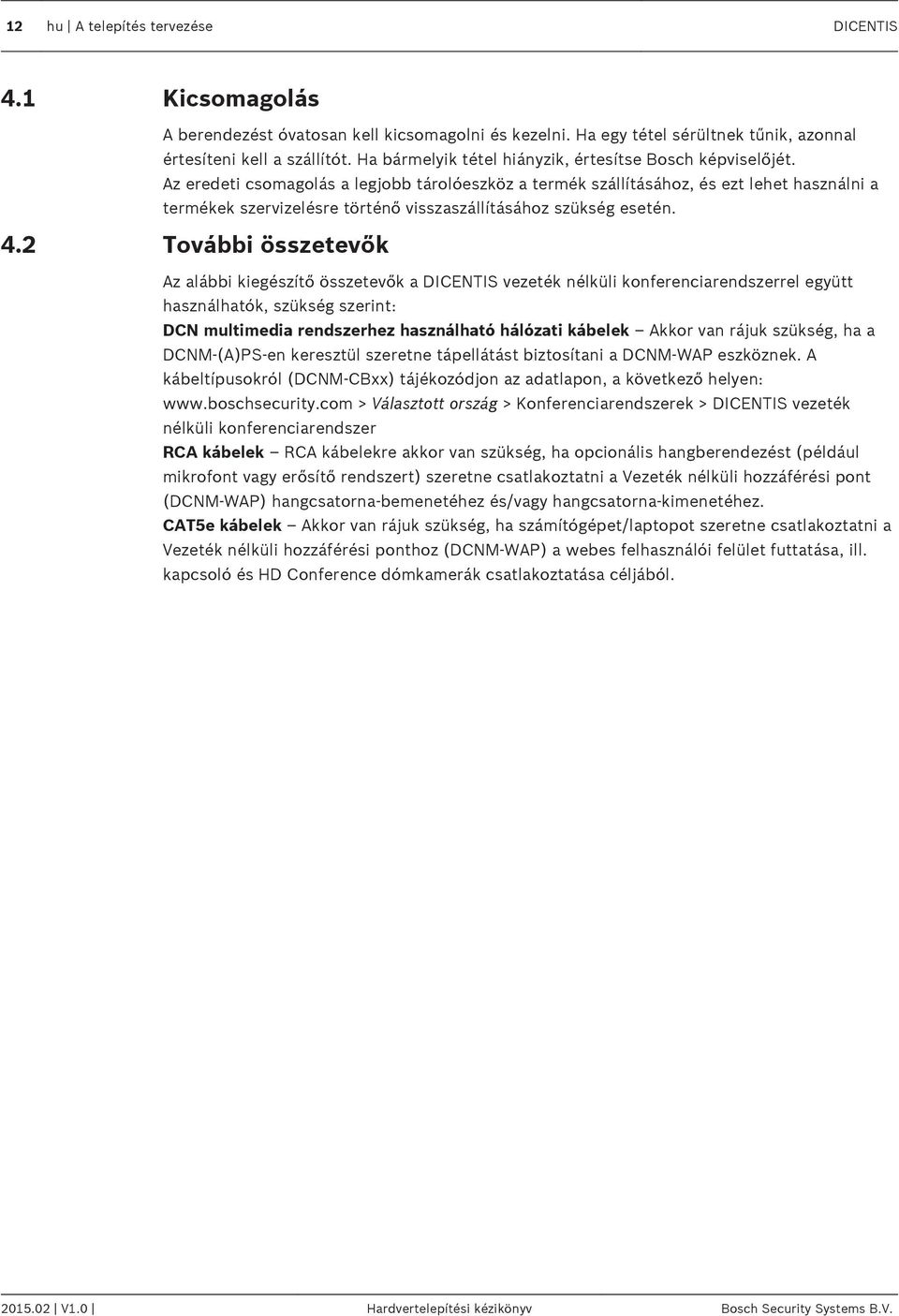

12 12 hu A telepítés tervezése DICENTIS 4.1 Kicsomagolás A berendezést óvatosan kell kicsomagolni és kezelni. Ha egy tétel sérültnek tűnik, azonnal értesíteni kell a szállítót. Ha bármelyik tétel hiányzik, értesítse Bosch képviselőjét. Az eredeti csomagolás a legjobb tárolóeszköz a termék szállításához, és ezt lehet használni a termékek szervizelésre történő visszaszállításához szükség esetén. 4.2 További összetevők Az alábbi kiegészítő összetevők a DICENTIS vezeték nélküli konferenciarendszerrel együtt használhatók, szükség szerint: DCN multimedia rendszerhez használható hálózati kábelek Akkor van rájuk szükség, ha a DCNM (A)PS-en keresztül szeretne tápellátást biztosítani a DCNM-WAP eszköznek. A kábeltípusokról (DCNM CBxx) tájékozódjon az adatlapon, a következő helyen: > Választott ország > Konferenciarendszerek > DICENTIS vezeték nélküli konferenciarendszer RCA kábelek RCA kábelekre akkor van szükség, ha opcionális hangberendezést (például mikrofont vagy erősítő rendszert) szeretne csatlakoztatni a Vezeték nélküli hozzáférési pont (DCNM-WAP) hangcsatorna-bemenetéhez és/vagy hangcsatorna-kimenetéhez. CAT5e kábelek Akkor van rájuk szükség, ha számítógépet/laptopot szeretne csatlakoztatni a Vezeték nélküli hozzáférési ponthoz (DCNM-WAP) a webes felhasználói felület futtatása, ill. kapcsoló és HD Conference dómkamerák csatlakoztatása céljából V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

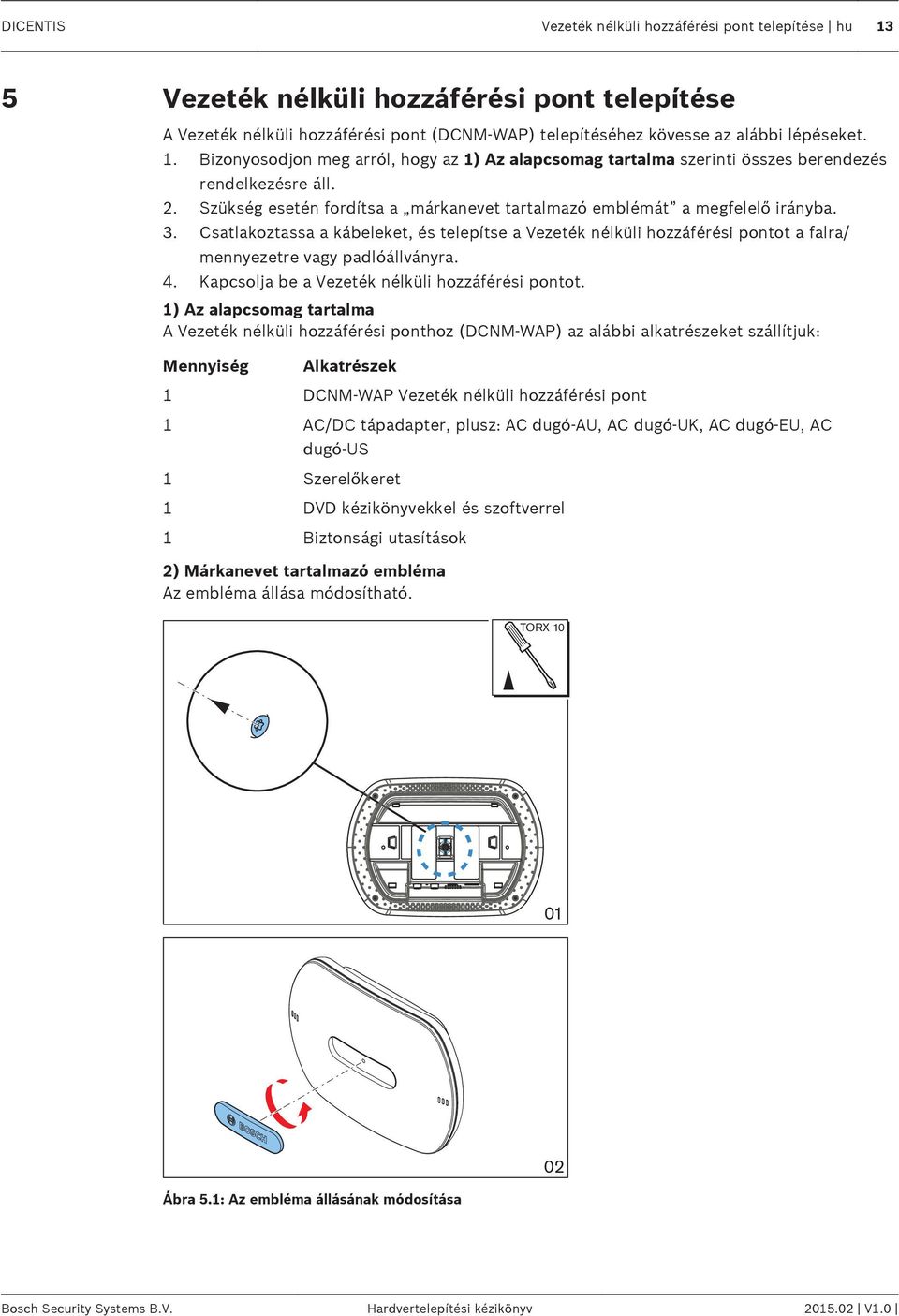

13 DICENTIS Vezeték nélküli hozzáférési pont telepítése hu 13 5 Vezeték nélküli hozzáférési pont telepítése A Vezeték nélküli hozzáférési pont (DCNM-WAP) telepítéséhez kövesse az alábbi lépéseket. 1. Bizonyosodjon meg arról, hogy az 1) Az alapcsomag tartalma szerinti összes berendezés rendelkezésre áll. 2. Szükség esetén fordítsa a márkanevet tartalmazó emblémát a megfelelő irányba. 3. Csatlakoztassa a kábeleket, és telepítse a Vezeték nélküli hozzáférési pontot a falra/ mennyezetre vagy padlóállványra. 4. Kapcsolja be a Vezeték nélküli hozzáférési pontot. 1) Az alapcsomag tartalma A Vezeték nélküli hozzáférési ponthoz (DCNM-WAP) az alábbi alkatrészeket szállítjuk: Mennyiség Alkatrészek 1 DCNM-WAP Vezeték nélküli hozzáférési pont 1 AC/DC tápadapter, plusz: AC dugó AU, AC dugó UK, AC dugó EU, AC dugó US 1 Szerelőkeret 1 DVD kézikönyvekkel és szoftverrel 1 Biztonsági utasítások 2) Márkanevet tartalmazó embléma Az embléma állása módosítható. TORX Ábra 5.1: Az embléma állásának módosítása 02 Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

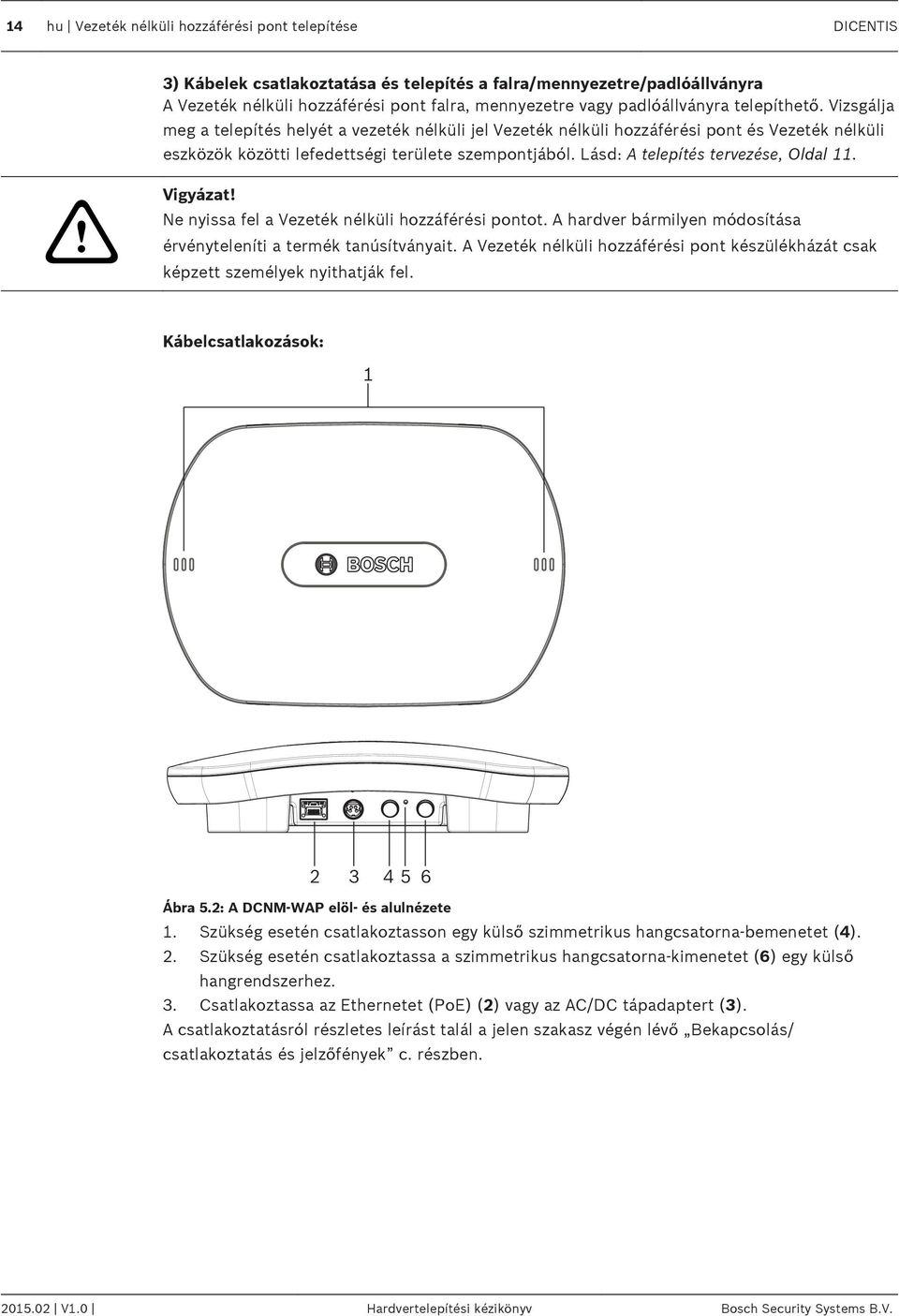

14 14 hu Vezeték nélküli hozzáférési pont telepítése DICENTIS 3) Kábelek csatlakoztatása és telepítés a falra/mennyezetre/padlóállványra A Vezeték nélküli hozzáférési pont falra, mennyezetre vagy padlóállványra telepíthető. Vizsgálja meg a telepítés helyét a vezeték nélküli jel Vezeték nélküli hozzáférési pont és Vezeték nélküli eszközök közötti lefedettségi területe szempontjából. Lásd: A telepítés tervezése, Oldal 11.! Vigyázat! Ne nyissa fel a Vezeték nélküli hozzáférési pontot. A hardver bármilyen módosítása érvényteleníti a termék tanúsítványait. A Vezeték nélküli hozzáférési pont készülékházát csak képzett személyek nyithatják fel. Kábelcsatlakozások: Ábra 5.2: A DCNM WAP elöl- és alulnézete 1. Szükség esetén csatlakoztasson egy külső szimmetrikus hangcsatorna-bemenetet (4). 2. Szükség esetén csatlakoztassa a szimmetrikus hangcsatorna-kimenetet (6) egy külső hangrendszerhez. 3. Csatlakoztassa az Ethernetet (PoE) (2) vagy az AC/DC tápadaptert (3). A csatlakoztatásról részletes leírást talál a jelen szakasz végén lévő Bekapcsolás/ csatlakoztatás és jelzőfények c. részben V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

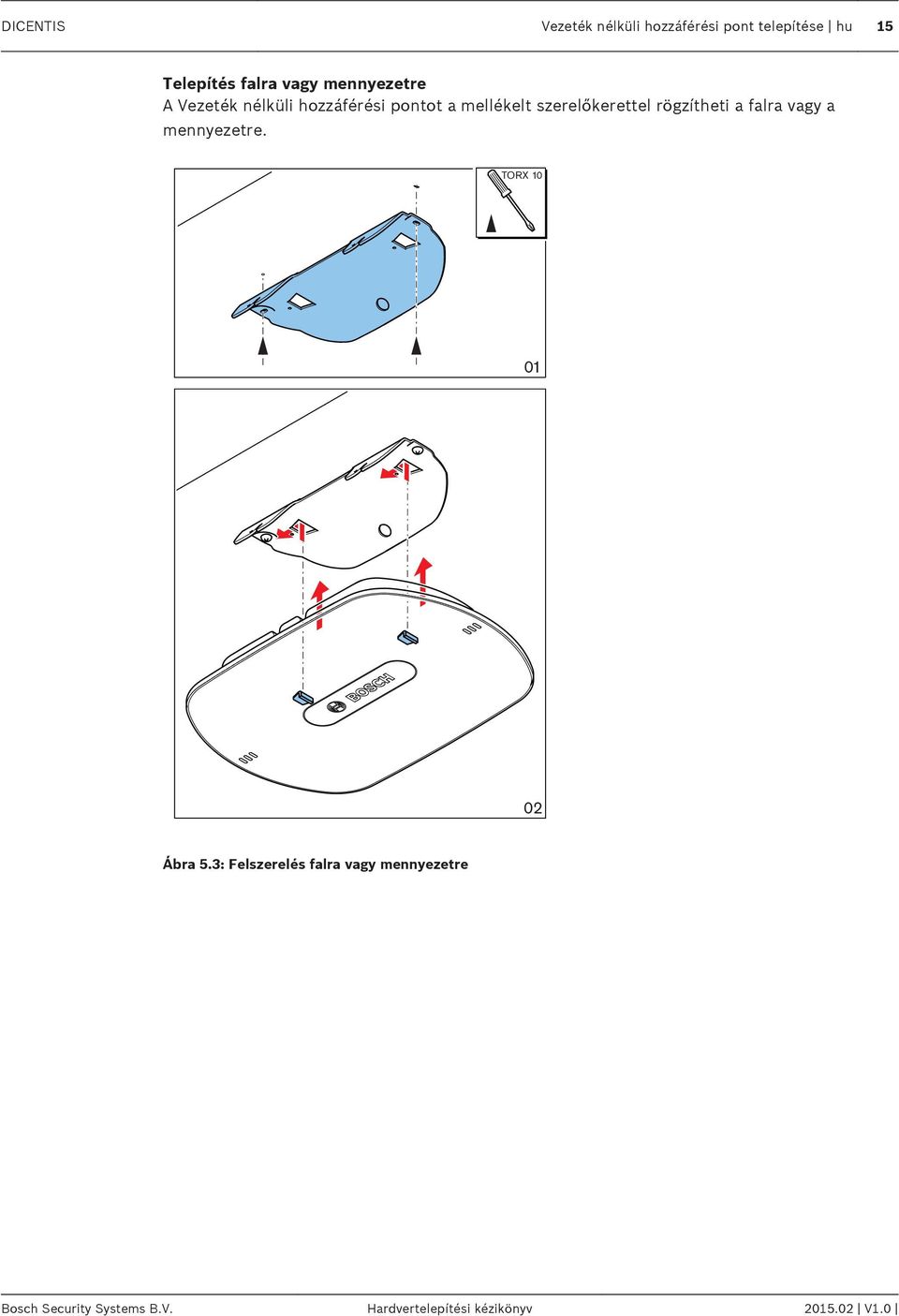

15 DICENTIS Vezeték nélküli hozzáférési pont telepítése hu 15 Telepítés falra vagy mennyezetre A Vezeték nélküli hozzáférési pontot a mellékelt szerelőkerettel rögzítheti a falra vagy a mennyezetre. TORX Ábra 5.3: Felszerelés falra vagy mennyezetre Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

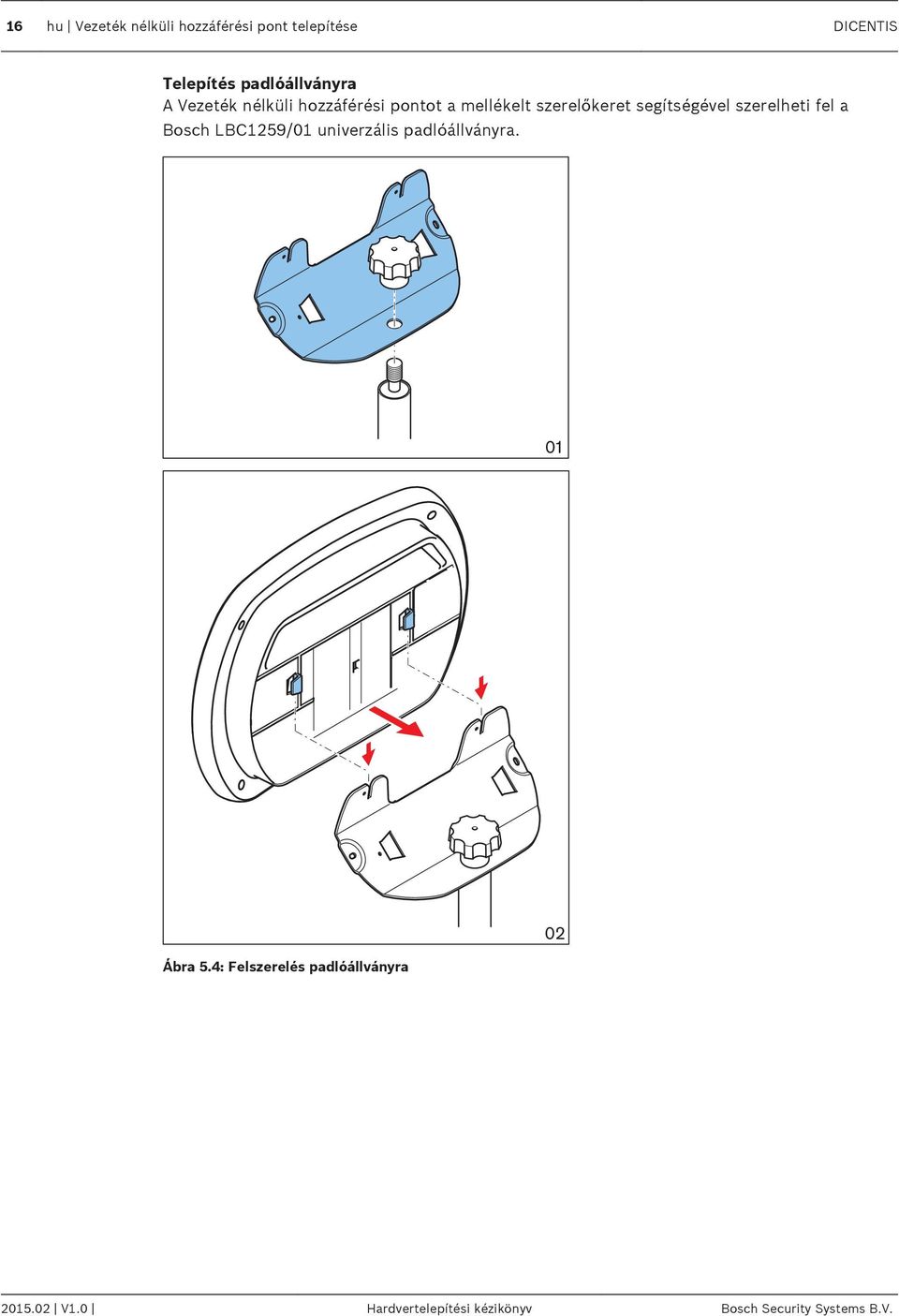

16 16 hu Vezeték nélküli hozzáférési pont telepítése DICENTIS Telepítés padlóállványra A Vezeték nélküli hozzáférési pontot a mellékelt szerelőkeret segítségével szerelheti fel a Bosch LBC1259/01 univerzális padlóállványra. 01 Ábra 5.4: Felszerelés padlóállványra V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

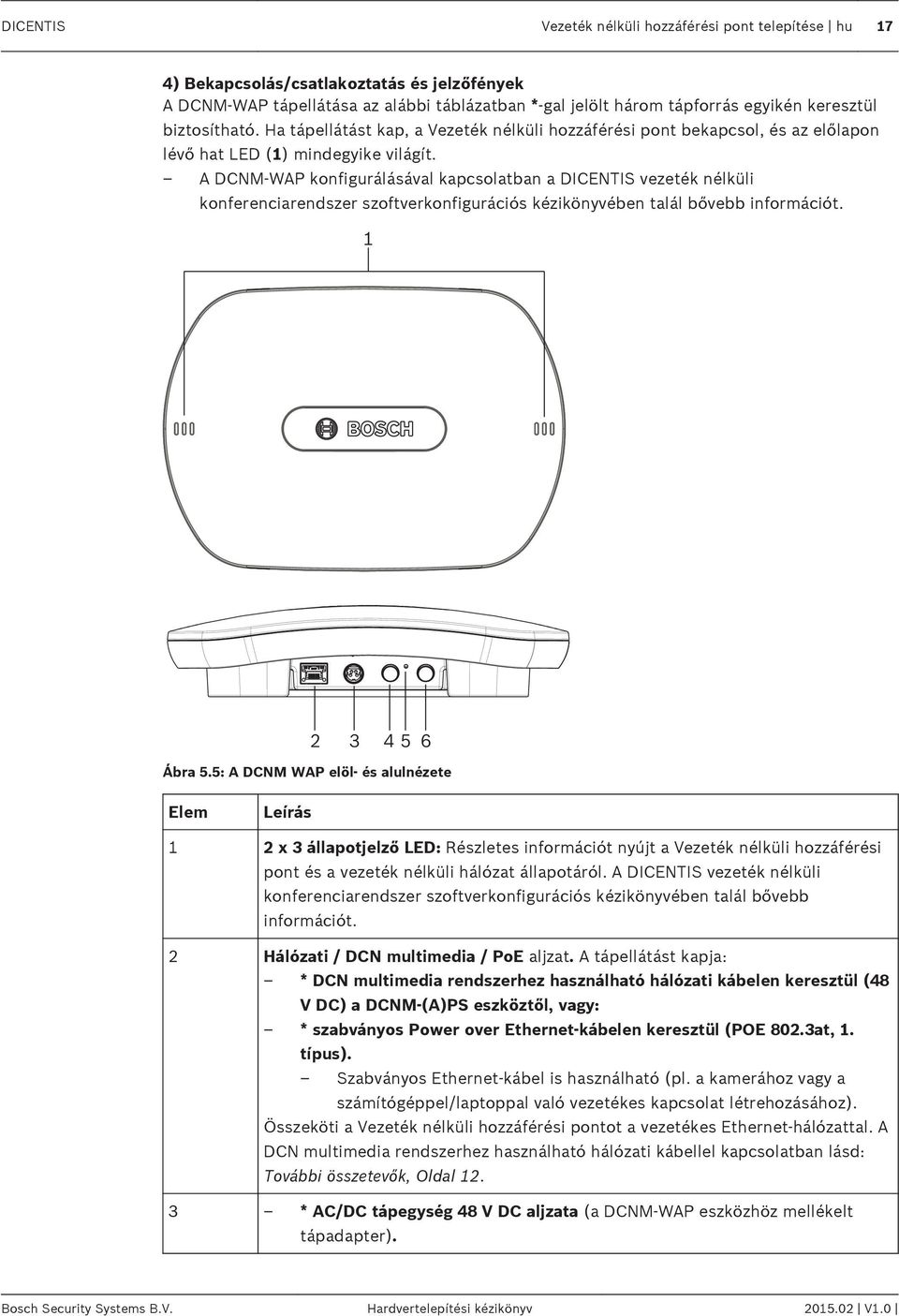

17 DICENTIS Vezeték nélküli hozzáférési pont telepítése hu 17 4) Bekapcsolás/csatlakoztatás és jelzőfények A DCNM-WAP tápellátása az alábbi táblázatban *-gal jelölt három tápforrás egyikén keresztül biztosítható. Ha tápellátást kap, a Vezeték nélküli hozzáférési pont bekapcsol, és az előlapon lévő hat LED (1) mindegyike világít. A DCNM-WAP konfigurálásával kapcsolatban a DICENTIS vezeték nélküli konferenciarendszer szoftverkonfigurációs kézikönyvében talál bővebb információt Ábra 5.5: A DCNM WAP elöl- és alulnézete Elem Leírás 1 2 x 3 állapotjelző LED: Részletes információt nyújt a Vezeték nélküli hozzáférési pont és a vezeték nélküli hálózat állapotáról. A DICENTIS vezeték nélküli konferenciarendszer szoftverkonfigurációs kézikönyvében talál bővebb információt. 2 Hálózati / DCN multimedia / PoE aljzat. A tápellátást kapja: * DCN multimedia rendszerhez használható hálózati kábelen keresztül (48 V DC) a DCNM (A)PS eszköztől, vagy: * szabványos Power over Ethernet-kábelen keresztül (POE 802.3at, 1. típus). Szabványos Ethernet-kábel is használható (pl. a kamerához vagy a számítógéppel/laptoppal való vezetékes kapcsolat létrehozásához). Összeköti a Vezeték nélküli hozzáférési pontot a vezetékes Ethernet-hálózattal. A DCN multimedia rendszerhez használható hálózati kábellel kapcsolatban lásd: További összetevők, Oldal * AC/DC tápegység 48 V DC aljzata (a DCNM-WAP eszközhöz mellékelt tápadapter). Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

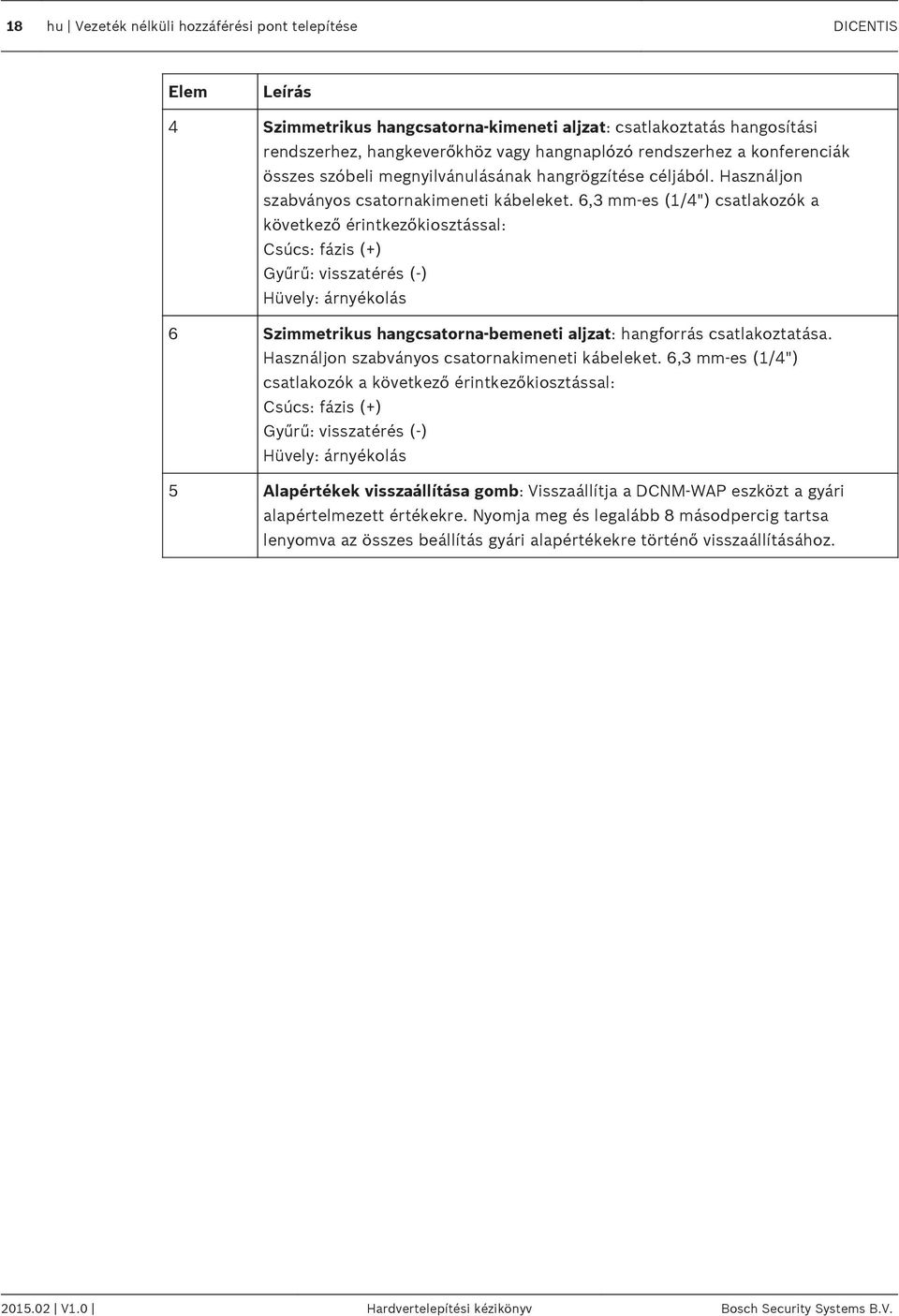

18 18 hu Vezeték nélküli hozzáférési pont telepítése DICENTIS Elem Leírás 4 Szimmetrikus hangcsatorna-kimeneti aljzat: csatlakoztatás hangosítási rendszerhez, hangkeverőkhöz vagy hangnaplózó rendszerhez a konferenciák összes szóbeli megnyilvánulásának hangrögzítése céljából. Használjon szabványos csatornakimeneti kábeleket. 6,3 mm-es (1/4") csatlakozók a következő érintkezőkiosztással: Csúcs: fázis (+) Gyűrű: visszatérés (-) Hüvely: árnyékolás 6 Szimmetrikus hangcsatorna-bemeneti aljzat: hangforrás csatlakoztatása. Használjon szabványos csatornakimeneti kábeleket. 6,3 mm-es (1/4") csatlakozók a következő érintkezőkiosztással: Csúcs: fázis (+) Gyűrű: visszatérés (-) Hüvely: árnyékolás 5 Alapértékek visszaállítása gomb: Visszaállítja a DCNM-WAP eszközt a gyári alapértelmezett értékekre. Nyomja meg és legalább 8 másodpercig tartsa lenyomva az összes beállítás gyári alapértékekre történő visszaállításához V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

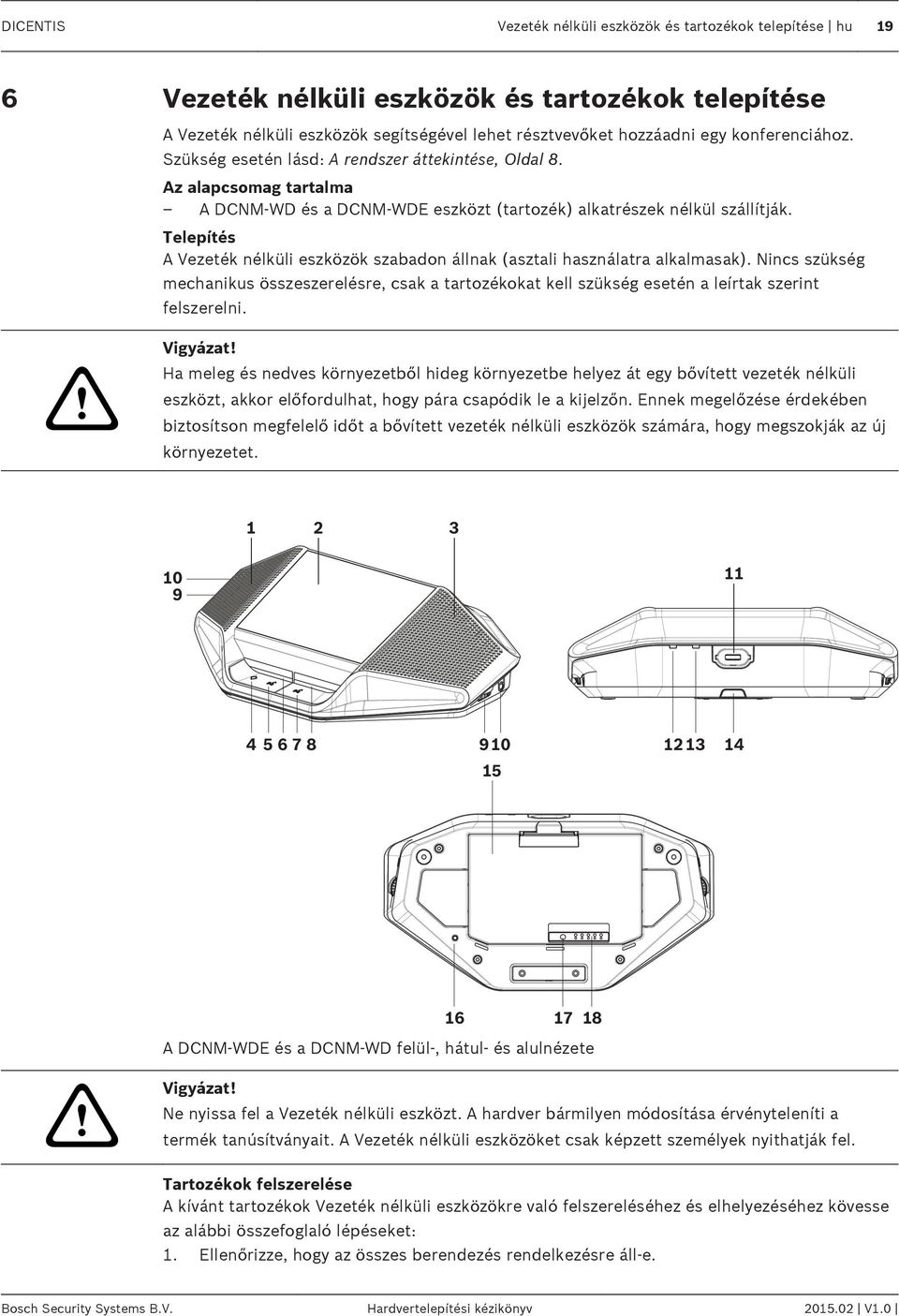

19 DICENTIS Vezeték nélküli eszközök és tartozékok telepítése hu 19 Vezeték nélküli eszközök és tartozékok telepítése 6 A Vezeték nélküli eszközök segítségével lehet résztvevőket hozzáadni egy konferenciához. Szükség esetén lásd: A rendszer áttekintése, Oldal 8. Az alapcsomag tartalma A DCNM-WD és a DCNM-WDE eszközt (tartozék) alkatrészek nélkül szállítják. Telepítés A Vezeték nélküli eszközök szabadon állnak (asztali használatra alkalmasak). Nincs szükség mechanikus összeszerelésre, csak a tartozékokat kell szükség esetén a leírtak szerint felszerelni. Vigyázat! Ha meleg és nedves környezetből hideg környezetbe helyez át egy bővített vezeték nélküli! eszközt, akkor előfordulhat, hogy pára csapódik le a kijelzőn. Ennek megelőzése érdekében biztosítson megfelelő időt a bővített vezeték nélküli eszközök számára, hogy megszokják az új környezetet A DCNM-WDE és a DCNM-WD felül-, hátul- és alulnézete Vigyázat!! Ne nyissa fel a Vezeték nélküli eszközt. A hardver bármilyen módosítása érvényteleníti a termék tanúsítványait. A Vezeték nélküli eszközöket csak képzett személyek nyithatják fel. Tartozékok felszerelése A kívánt tartozékok Vezeték nélküli eszközökre való felszereléséhez és elhelyezéséhez kövesse az alábbi összefoglaló lépéseket: 1. Bosch Security Systems B.V. Ellenőrizze, hogy az összes berendezés rendelkezésre áll-e. Hardvertelepítési kézikönyv V1.0

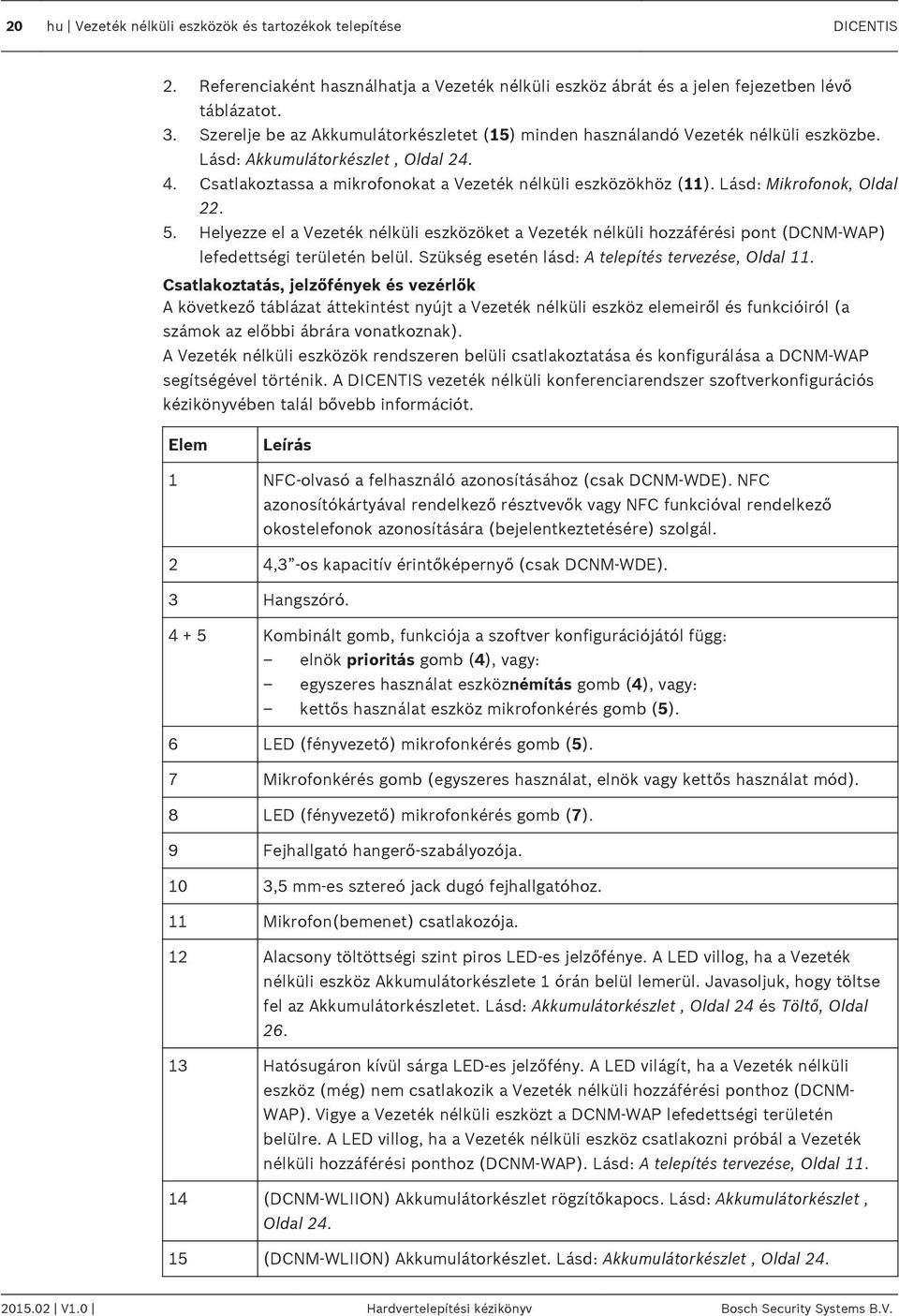

20 20 hu Vezeték nélküli eszközök és tartozékok telepítése DICENTIS 2. Referenciaként használhatja a Vezeték nélküli eszköz ábrát és a jelen fejezetben lévő táblázatot. 3. Szerelje be az Akkumulátorkészletet (15) minden használandó Vezeték nélküli eszközbe. Lásd: Akkumulátorkészlet, Oldal Csatlakoztassa a mikrofonokat a Vezeték nélküli eszközökhöz (11). Lásd: Mikrofonok, Oldal Helyezze el a Vezeték nélküli eszközöket a Vezeték nélküli hozzáférési pont (DCNM-WAP) lefedettségi területén belül. Szükség esetén lásd: A telepítés tervezése, Oldal 11. Csatlakoztatás, jelzőfények és vezérlők A következő táblázat áttekintést nyújt a Vezeték nélküli eszköz elemeiről és funkcióiról (a számok az előbbi ábrára vonatkoznak). A Vezeték nélküli eszközök rendszeren belüli csatlakoztatása és konfigurálása a DCNM-WAP segítségével történik. A DICENTIS vezeték nélküli konferenciarendszer szoftverkonfigurációs kézikönyvében talál bővebb információt. Elem Leírás 1 NFC-olvasó a felhasználó azonosításához (csak DCNM-WDE). NFC azonosítókártyával rendelkező résztvevők vagy NFC funkcióval rendelkező okostelefonok azonosítására (bejelentkeztetésére) szolgál. 2 4,3 -os kapacitív érintőképernyő (csak DCNM-WDE). 3 Hangszóró Kombinált gomb, funkciója a szoftver konfigurációjától függ: elnök prioritás gomb (4), vagy: egyszeres használat eszköznémítás gomb (4), vagy: kettős használat eszköz mikrofonkérés gomb (5). 6 LED (fényvezető) mikrofonkérés gomb (5). 7 Mikrofonkérés gomb (egyszeres használat, elnök vagy kettős használat mód). 8 LED (fényvezető) mikrofonkérés gomb (7). 9 Fejhallgató hangerő-szabályozója. 10 3,5 mm-es sztereó jack dugó fejhallgatóhoz. 11 Mikrofon(bemenet) csatlakozója. 12 Alacsony töltöttségi szint piros LED-es jelzőfénye. A LED villog, ha a Vezeték nélküli eszköz Akkumulátorkészlete 1 órán belül lemerül. Javasoljuk, hogy töltse fel az Akkumulátorkészletet. Lásd: Akkumulátorkészlet, Oldal 24 és Töltő, Oldal Hatósugáron kívül sárga LED-es jelzőfény. A LED világít, ha a Vezeték nélküli eszköz (még) nem csatlakozik a Vezeték nélküli hozzáférési ponthoz (DCNM- WAP). Vigye a Vezeték nélküli eszközt a DCNM-WAP lefedettségi területén belülre. A LED villog, ha a Vezeték nélküli eszköz csatlakozni próbál a Vezeték nélküli hozzáférési ponthoz (DCNM-WAP). Lásd: A telepítés tervezése, Oldal (DCNM-WLIION) Akkumulátorkészlet rögzítőkapocs. Lásd: Akkumulátorkészlet, Oldal (DCNM-WLIION) Akkumulátorkészlet. Lásd: Akkumulátorkészlet, Oldal V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

21 DICENTIS Vezeték nélküli eszközök és tartozékok telepítése hu 21 Elem Leírás 16 Inicializálás törlése gomb. Ha megnyomja (>2 másodpercre), a Vezeték nélküli eszköz és a Vezeték nélküli hozzáférési pont közötti regisztráció törlődik. 17 (DCNM-WLIION) Akkumulátorkészlet töltöttségi szintjének ellenőrzése gomb. Lásd: Akkumulátorkészlet, Oldal (DCNM-WLIION) Akkumulátorkészlet töltöttségi szintjének LED-es jelzőfényei (5 db). Lásd: Akkumulátorkészlet, Oldal 24. Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

22 22 hu Vezeték nélküli eszközök és tartozékok telepítése DICENTIS 6.1 Mikrofonok 9 Ábra 6.1: A DCNM HDMIC vagy DCNM MICx csatlakoztatása a Vezeték nélküli eszközhöz Általában mind a DCNM HDMIC optimalizált irányítottságú mikrofont, mind a DCNM-MICL/S karos mikrofont a DCN multimedia eszközzel és a DICENTIS vezeték nélküli eszközökkel használják Ábra 6.2: A DCNM HDMIC és a DCNM MICx elöl- és alulnézete Szám Leírás 1 LED-es jelzőfény. 2 Mikrofonrács (DCNM MICx vagy bal és jobb oldalon DCNM HDMIC). 3 Mikrofonrács (elöl és hátul DCNM HDMIC). 3 Állítható kar (DCNM MICx) V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

23 DICENTIS Vezeték nélküli eszközök és tartozékok telepítése hu 23 Szám Leírás 4 Csatlakoztatáshoz tartozó vezetőelem. 5 Csúszkához tartozó vezetőelem. 6 Csatlakozódugó. 7 Zárcsúszka a zárkioldóhoz (a kioldáshoz nyomja meg és tolja el). 8 Zár. 9 Eszköz csatlakozóaljzata. A mikrofon csatlakoztatása és eltávolítása A mikrofon egyszerűen csatlakoztatható az eszközhöz: Ábra 6.3: A DCNM HDMIC vagy a DCNM MICx csatlakoztatása a DCNM MMD eszközhöz A csatlakoztatáshoz: 1. Finoman vezesse be a csatlakoztatáshoz tartozó vezetőelemet (4) az eszköz mikrofoncsatlakozójába (9). 2. Finoman nyomja be a csatlakozódugót (6) az eszköz mikrofoncsatlakozójába (9), hogy a csatlakozó zárja (5) a helyére kerüljön/bepattanjon. 3. A mikrofon eszközből való eltávolításához tolja el a zárcsúszkát (7) az eszköz felé, és a zárkioldót (8) megtartva húzza ki a mikrofont. Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

24 24 hu Vezeték nélküli eszközök és tartozékok telepítése DICENTIS 6.2 Akkumulátorkészlet Az Akkumulátorkészlet (DCNM-WLIION) a következőkre használható: A Vezeték nélküli eszközök (DCNM-WD és DCNM-WDE) tápellátásának biztosítása. Szükség esetén lásd: Vezeték nélküli eszközök és tartozékok telepítése, Oldal 19.! Vigyázat! A termék szállítása után ajánlott azonnal feltölteni az Akkumulátorkészletet. Minden esetben a DCNM-WCH05 töltőt használja az Akkumulátorkészlet töltéséhez. A lemerült Akkumulátorkészleteket 30 napon belül fel kell tölteni. Ha a fennmaradó kapacitása 5% alá csökken, ajánlatos az Akkumulátorkészletet feltölteni. Lásd: Töltő, Oldal 26. Az alapcsomag tartalma A DCNM-WLIION eszközt (tartozék) alkatrészek nélkül szállítják.! Vigyázat! Ha az Akkumulátorkészlet lemerült, vegye ki a Vezeték nélküli eszközből. Az Akkumulátorkészlet telepítése Ábra 6.4: A Vezeték nélküli eszköz alulnézete Akkumulátorkészlettel Ábra 6.5: A DCNM-WLIION Akkumulátorkészlet felülnézete (1) és hátulnézete (3) 1. Fordítsa fejjel lefelé a Vezeték nélküli eszközt V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

25 DICENTIS Vezeték nélküli eszközök és tartozékok telepítése hu Fordítsa felülnézetbe az Akkumulátorkészletet (1), és akassza be a rögzítőkampókat (6) a Vezeték nélküli eszköz akkumulátortartó rekeszébe. 3. Finoman nyomja le az Akkumulátorkészletet, míg be nem akad (2) a Vezeték nélküli eszköz Akkumulátorkészlettartó rekeszébe. Az Akkumulátorkészlet eltávolítása 1. Fordítsa fejjel lefelé a Vezeték nélküli eszközt. 2. Távolítsa el az Akkumulátorkészletet fordított sorrendben, ehhez nyomja be és tartsa meg a rögzítőkapcsot (2), majd finoman tolja fel az Akkumulátorkészletet. 3. Vegye ki az Akkumulátorkészletet. Csatlakozások és jelzőfények A következő táblázat áttekintést nyújt a Akkumulátorkészlet csatlakozásairól és jelzőfényeiről (a számok a jelen fejezet iménti ábrájára vonatkoznak). Elem Leírás 1 Felülnézet. 2 Rögzítőkapcsos szerkezet: Rögzíti az Akkumulátorkészletet a Vezeték nélküli eszközben. 3 Hátulnézet. 4 Akkumulátorkészlet töltöttségi szintjének/állapotának ellenőrzése gomb: Ha a gombot megnyomja, a fennmaradó töltöttségi szinttől függően kigyullad 0 5 LED-es jelzőfény (5). 5 Zöld Akkumulátorkészlet töltöttségiszint-jelző LED-es jelzőfények (5 db): Az Akkumulátorkészlet töltöttségi szintjét/állapotát jelzik. Balról jobbra (5 1) az egyes LED-ek által jelzett fennmaradó kapacitás rendszerint (órában): 5. LED: LED: LED: LED: LED: <3 MEGJEGYZÉS: Az Akkumulátorkészlet fennmaradó kapacitásának pontossága +/- 20%. 6 Rögzítőkampó (3 db). Rögzíti az Akkumulátorkészletet a Vezeték nélküli eszközben. 7 Táp- és töltőegység csatlakozója. Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

26 26 hu Vezeték nélküli eszközök és tartozékok telepítése DICENTIS 6.3 Töltő A Töltőt (DCNM-WCH05) a következőre használják (és IT tápelosztó rendszerekhez való csatlakoztatáshoz használható): Az Akkumulátorkészlet (DCNM-WLIION) töltése. Egy Töltő egyszerre legfeljebb 5 Akkumulátorkészletet képes tölteni. Az alapcsomag tartalma A DCNM-WCH05 termékhez az alábbi alkatrészeket szállítjuk: 1 db tápkábel. 1 db hurkolt rendszerű tápkábel. 1 db szerelőkeret. 1 db biztonsági utasítás Ábra 6.6: Töltő DCNM-WCH05 Elem Leírás 1 Szellőzőnyílások: Ne takarja le a szellőzőnyílásokat. A Töltőnek a meghatározott hőmérsékleti tartományon belül kell maradnia. Lásd: Töltő (DCNM-WCH05), Oldal Akkumulátorkészlet tartó (5 db): Minden tartóban egy Akkumulátorkészlet (DCNM-WLIION) fér el V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

27 DICENTIS Vezeték nélküli eszközök és tartozékok telepítése hu 27 Elem Leírás 3 Töltöttségi szintet jelző LED-ek: Az Akkumulátorkészlet töltöttségi szintjét jelzik: balról jobbra (5 1) az egyes LED-ek által jelzett (fennmaradó) kapacitás rendszerint (órában): 5. LED: LED: LED: LED: LED: <3 MEGJEGYZÉS: Az Akkumulátorkészlet fennmaradó kapacitásának pontossága +/- 20%. MEGJEGYZÉS: Az első LED kigyulladásáig 1 perc is eltelhet. 4 Bekapcsolásjelző LED: Világít, ha a tápkábel csatlakoztatva van a Töltőhöz, a másik vége pedig csatlakoztatva van a hálózati tápforráshoz. 5 Hálózati tápaljzat/bemenet. A bemenet maximálisan 10 A áramot bír el. Ezért a csatlakoztatható hurkolt rendszerű töltők száma korlátozott. Bővebb információt a jelen szakasz Hálózati tápcsatlakozás / hurok c. részében olvashat. 6 Hálózati tápellátás hurkolt rendszerű aljzata: A hurkolt hálózati aljzathoz a megengedett maximális számú Töltő csatlakoztatható sorosan, és ugyanarról a hálózati tápkimenetről működtethető. Bővebb információt a jelen szakasz Hálózati tápcsatlakozás / hurok c. részében olvashat. Telepítés Veszély! Ne nyissa fel a töltőt. A töltő áramütései életveszélyesek lehetnek.! Figyelmeztetés! Ez egy A osztályú termék. Ez a termék otthoni környezetben rádióinterferenciát okozhat, amely esetben előfordulhat, hogy a felhasználónak kell megtenni a szükséges intézkedéseket.! Vigyázat! Ne takarja le a szellőzőnyílásokat. A szellőzőnyílások elzárása tűzveszélyt és a Töltő és az Akkumulátorkészlet hibás működését/meghibásodását okozhatja. Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

28 28 hu Vezeték nélküli eszközök és tartozékok telepítése DICENTIS A Töltő lehet szabadon álló vagy állandó használat esetén a szerelőkerettel (pl. a falra) rögzített. TORX TORX Ábra 6.7: Fali telepítés V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

29 DICENTIS Vezeték nélküli eszközök és tartozékok telepítése hu 29 Ha egynél több Töltőt szerel fel egymás mellé, ügyeljen arra, hogy: A szerelőkeretek közötti távolság függőlegesen legalább 340 mm legyen (d1 távolság a következő ábrán). A szerelőkeretek közötti távolság vízszintesen legalább 195 mm legyen (d2 jelölés a következő ábrán). d 1 d 2 Hálózati tápcsatlakozás / hurok 1. Csatlakoztasson egy, a felhasználás helyén jóváhagyott tápkábelt a Töltő hálózati tápaljzatához/bemenetéhez (5). 2. A hurkolt rendszerű hálózati tápaljzat (6) segítségével összefűzhet töltőket: Ha az elektromos hálózat voltos (AC), frekvenciája pedig Hz, legfeljebb 2 töltő fűzhető össze. Ha az elektromos hálózat voltos (AC), frekvenciája pedig Hz, legfeljebb 5 töltő fűzhető össze. Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

30 30 hu Vezeték nélküli eszközök és tartozékok telepítése DICENTIS Az Akkumulátorkészlet telepítése/eltávolítása 1. Szerelje be az Akkumulátorkészletet, hogy rögzüljön a Töltőben, a következő ábrán látható módon. Az Akkumulátorkészletet finoman kivéve távolítsa el az Akkumulátorkészletet fordított sorrendben. 2. A hálózati tápforrás Töltőhöz csatlakoztatásával kapcsolja be a Töltőt, és indítsa el a töltési folyamatot. Ha kap tápellátást, a tápfeszültségjelző LED (4) világít. Figyelje a töltöttségi szintet jelző LED-eket (3), ezek jelzik az Akkumulátorkészlet töltöttségi szintjét. 4 3 Ábra 6.8: Az Akkumulátorkészlet behelyezése Töltési idő Egy Akkumulátorkészlet jellemző töltési ideje 3 óra. A LED-ek (3) jelzik az Akkumulátorkészlet töltöttségi szintjét. Vegye ki az Akkumulátorkészletet, amint teljesen feltöltődött (az összes LED (3) világít) V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

31 DICENTIS A rendszer bekapcsolása és konfigurálása hu 31 7 A rendszer bekapcsolása és konfigurálása A Vezeték nélküli hozzáférési pont és a Vezeték nélküli eszközök bekapcsolásával és konfigurálásával kapcsolatban többet megtudhat a DICENTIS vezeték nélküli konferenciarendszer szoftverkonfigurációs kézikönyvéből. A dokumentációért lásd a DICENTIS vezeték nélküli konferenciarendszer termékkel kapcsolatos tudnivalókat a következő helyen: > Választott ország > Konferenciarendszerek > DICENTIS vezeték nélküli konferenciarendszer Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

32 32 hu Karbantartás DICENTIS 8 Karbantartás A DICENTIS vezeték nélküli konferenciarendszer minimális karbantartást igényel. A problémamentes működés érdekében rendszeresen tisztítsa és vizsgálja meg a rendszer összetevőit: 8.1 Tisztítás! Vigyázat! Ne használjon alkoholt, ammóniát, petróleumot tartalmazó tisztítószereket, illetve súrolószert a rendszerösszetevők tisztításához. 1. A Vezeték nélküli eszközök tisztításához használjon szappanos vízzel enyhén megnedvesített puha kendőt. 2. A Vezeték nélküli eszközök érintőképernyőjét száraz, puha kendővel tisztítsa. 3. A rendszerkábelekhez való csatlakoztatás előtt várja meg, hogy a Vezeték nélküli eszközök teljesen megszáradjanak. 4. A Vezeték nélküli hozzáférési pontot és a Töltőt száraz, puha kendővel tisztítsa szükség szerint. 8.2 A rendszerösszetevők vizsgálata 1. Ellenőrizze a DICENTIS vezeték nélküli konferenciarendszer összes összetevőjét kopás szempontjából. A Bosch képviselőjétől rendelheti meg a szükséges cserealkatrészeket. 2. Ellenőrizze a Vezeték nélküli eszköz mikrofongombjainak megfelelő működését. Nem lehetnek lazák és nem ragadhatnak be működés közben. 3. Ellenőrizze a Vezeték nélküli hozzáférési pont összes csatlakozóját és a rendszerkábeleket sérülés szempontjából. 4. Rendszeresen ellenőrizze a Vezeték nélküli eszközök Akkumulátorkészleteinek működését, és töltse fel őket. 5. Rendszeresen ellenőrizze a Töltő működését. 8.3 Szerviz Ha egy hiba nem hárítható el, lépjen kapcsolatba szállítójával vagy a rendszer összeállítójával, vagy forduljon közvetlenül Bosch képviselőjéhez V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

33 DICENTIS Műszaki adatok hu Műszaki adatok Vezeték nélküli hozzáférési pont (DCNM-WAP) Műszaki adatok Rádió WIFI szabvány IEEE n Frekvenciatartomány 2,4 GHz és 5 GHz között (ISM engedély nélkül használható) Elektromos jellemzők Tápfeszültség (tápegység) PoE DCNM rendszer tápellátása Teljesítményfelvétel Frekvenciaátvitel Teljes harmonikus torzítás névleges szinten Dinamikatartomány Jel-zaj arány Ethernet V AC, Hz be 48 V DC ki 802.3af, 802.3at 1. típus A mód (szélső nyílás), B mód (középső nyílás) 48 V DC 10 W 80 Hz 20 khz <0,1% >98 dba >96 dba 1000Base T IEEE 802.3ab Hangbemenetek Jack névleges Jack maximum -18 dbv +18 dbv Hangkimenetek Jack névleges Jack maximum -18 dbv +20 dbv Mechanikai jellemzők Szerelés Méretek (ma x szé x mé) szerelőkerettel Tömeg: szerelőkerettel szerelőkeret nélkül Mennyezetre, falra vagy padlóállványra (a mellékelt szerelőkeret használatával) 285 x 202 x 65 mm (11,2 x 8,0 x 2,6 col) 958 g (2,11 font) 725 g (1,60 font) Szín Világosszürke (RAL ) Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

34 34 hu Műszaki adatok DICENTIS Környezeti jellemzők Üzemi hőmérséklet 5 ºC és +45 ºC (41 ºF és +113 ºF) között Tárolási hőmérséklet -20 ºC és +70 ºC (-4 ºF és +158 ºF) között Relatív páratartalom <95%, >5% Engedélyek és tanúsítványok EU US CA KR AU/NZ RU/KZ/BY JP CN SA BR CE, WEEE UL, FCC CSA, ICES 003, EPS KC RCM, MEPS EAC PSE, MIC Kínai RoHS, CCC, CMIIT SASO ANATEL A rendszer a WIFI Szövetség által kiadott WIFI tanúsítvánnyal rendelkezik V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

35 DICENTIS Műszaki adatok hu Vezeték nélkül eszközök (DCNM-WD és DCNM-WDE) Műszaki adatok Általános információk Képernyőméret (csak DCNM-WDE) Képernyőtípus (csak DCNM-WDE) Támogatott érintésmentes NFC-címke (csak DCNM-WDE) 4,3 col Kapacitív több érintéses A következő szabvány szerint: ISO/IEC14443 A típus (106 kbps és 848 kbps között. MIFARE 106 kbps). Rádió WIFI szabvány IEEE n Frekvenciatartomány 2,4 GHz és 5 GHz között (ISM engedély nélkül használható) Elektromos jellemzők Tápfeszültség (akkumulátorkészlet) Teljesítményfelvétel DCNM-WD üzemideje DCNM-WDE üzemideje Frekvenciaátvitel Teljes harmonikus torzítás névleges szinten Dinamikatartomány Jel-zaj arány Fejhallgató-impedancia Fejhallgató-kimenet teljesítménye 7,5 V DC 4 W >24 óra (20% beszéd, 80% hallgatás) >20 óra (20% beszéd, 80% hallgatás) 100 Hz és 20 khz között (-3 db névleges szinten) <0,1% >90 db >90 db >32 ohm <1 kohm 15 mw Hangbemenetek Névleges mikrofonbemenet Maximális mikrofonbemenet 80 db SPL az IEC60914 szabvány szerint 110 db SPL az IEC60914 szabvány szerint Hangkimenetek Hangszóró névleges kimenete Hangszóró maximális kimenet Fejhallgató névleges kimenet Fejhallgató maximális kimenet 72 db SPL 0,5 m-nél 80 db SPL 0 dbv 3 dbv Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

36 36 hu Műszaki adatok DICENTIS Mechanikai jellemzők Szerelés Méretek (ma x szé x mé) mikrofon nélkül Tömeg: DCNM-WD DCNM-WD + Akkumulátorkészlet DCNM-WDE DCNM-WDE + Akkumulátorkészlet Asztali 259 x 139 x 72 mm (10,2 x 5,5 x 2,8 col) 590 g (1,30 font) 1051 g (2,32 font) 670 g (1,47 font) 1131 g (2,49 font) Szín (teteje és alja) Traffic fekete (RAL 9017) Környezeti jellemzők Üzemi hőmérséklet 5 ºC és +45 ºC (41 ºF és +113 ºF) között Tárolási hőmérséklet -20 ºC és +70 ºC (-4 ºF és +158 ºF) között Relatív páratartalom <95%, >5% Engedélyek és tanúsítványok EU US CA KR AU/NZ RU/KZ/BY JP CN SA BR CE FCC ICES 003 KC RCM EAC MIC Kínai RoHS, CMIIT SASO ANATEL V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

37 DICENTIS Műszaki adatok hu Akkumulátorkészlet (DCNM-WLIION) Műszaki adatok Elektromos jellemzők Névleges kimeneti feszültség Kapacitás 7,5 V DC mah Mechanikai jellemzők Méretek (ma x szé x mé) Tömeg Szín 99,9 x 136,5 x 22 mm (3,93 x 5,37 x 0,87 col) 1774 g (3,9 font) Szénfekete Környezeti jellemzők Üzemi hőmérséklet 5 ºC és +45 ºC (41 ºF és +113 ºF) között Ajánlott tárolási hőmérséklet -5 ºC és +35 ºC (23 ºF és +95 ºF) között Relatív páratartalom <75%, >5% Engedélyek és tanúsítványok EU US CA KR AU/NZ RU/KZ/BY JP CN SA BR TH TW CE UL, FCC CSA, ICES 003 KC RCM EAC PSE Kínai RoHS, CCC SASO ANATEL TISI BSMI Egyéb UN 38.3 Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

38 38 hu Műszaki adatok DICENTIS 9.4 Töltő (DCNM-WCH05) Műszaki adatok Elektromos jellemzők Tápfeszültség V AC +/-10% 50/60 Hz Maximális teljesítményfelvétel 300 W Mechanikai jellemzők Méretek (ma x szé x mé) Tömeg (akkumulátorok nélkül) 340 x 195 x 82 mm (13,4 x 7,6 x 3,2 col) 1,8 kg (3,97 font) Szín Traffic fekete (RAL 9017) Környezeti jellemzők Üzemi hőmérséklet 5 ºC és +45 ºC (41 ºF és +113 ºF) között Tárolási hőmérséklet -20 ºC és +70 ºC (-4 ºF és +158 ºF) között Relatív páratartalom <95%, >5% Engedélyek és tanúsítványok EU US CA KR AU/NZ RU/KZ/BY JP CN SA CE, WEEE UL, FCC CSA, ICES 003 KC RCM EAC PSE Kínai RoHS SASO V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

39 DICENTIS Műszaki adatok hu Optimalizált irányítottságú mikrofon (DCNM-HDMIC) Műszaki adatok Elektromos jellemzők Sávszélesség Dinamikatartomány Névleges bemenet Maximális bemenet Ekvivalens zaj 100 Hz 15 khz az IEC szabvány szerint >96 db 80 db SPL 110 db SPL 12 db SPL Mechanikai jellemzők Szerelés Méretek (ma x szé x mé) Tömeg DCN multimedia eszközökhöz és DICENTIS vezeték nélküli eszközökhöz csatlakoztatható és rögzíthető. 108 x 21,5 x 60 mm (4,25 x 0,85 x 2,36 col) 0,035 kg (0,077 font) Szín Traffic fekete RAL 9017 Világos gyöngyszürke RAL 9022 Környezeti jellemzők Üzemi hőmérséklet 0 ºC és +45 ºC (32 ºF és +113 ºF) között Tárolási hőmérséklet -20 ºC és +70 ºC (-4 ºF és +158 ºF) között Relatív páratartalom <95%, >5% Bosch Security Systems B.V. Hardvertelepítési kézikönyv V1.0

40 40 hu Műszaki adatok DICENTIS 9.6 Karos mikrofonok (DCNM-MICx) Műszaki adatok Elektromos jellemzők Sávszélesség Dinamikatartomány Névleges bemenet Maximális bemenet Ekvivalens zaj 125 Hz 15 khz az IEC szabvány szerint >100 db 85 db SPL 115 db SPL 15 db SPL Mechanikai jellemzők Szerelés Hosszúság: DCNM MICS (csatlakozó nélkül) DCNM MICL (csatlakozó nélkül) Csatlakozó Tömeg: DCNM MICS DCNM MICL DICENTIS vezeték nélküli eszközökhöz csatlakoztatható és rögzíthető. 310 mm (12,21 col) 480 mm (19,90 col) 77,15 x 60,47 mm (3,40 x 2,38 col) 91 g (0,20 font) 108 g (0,24 font) Szín: DCNM MICS / DCNM MICL Traffic fekete RAL 9017 Világos gyöngyszürke RAL 9022 Környezeti jellemzők Üzemi hőmérséklet 0 ºC és +45 ºC (32 ºF és +113 ºF) között Tárolási hőmérséklet -20 ºC és +70 ºC (-4 ºF és +158 ºF) között Relatív páratartalom <95%, >5% V1.0 Hardvertelepítési kézikönyv Bosch Security Systems B.V.

41

42 Bosch Security Systems B.V. Torenallee BA Eindhoven The Netherlands Bosch Security Systems B.V., 2015
