Sandvik Coromant forgácsoló szerszámok. Esztergaszerszámok ÁLTALÁNOS ESZTERGÁLÁS LESZÚRÁS ÉS BESZÚRÁS MENETMEGMUNKÁLÁS SZERSZÁMRENDSZEREK
|
|
- Miklós Bodnár
- 8 évvel ezelőtt
- Látták:
Átírás
1 Sandvik oromant forgácsoló szerszámok Esztergaszerszámok ÁLTALÁNOS ESZTERÁLÁS LESZÚRÁS ÉS ESZÚRÁS MENETMEMUNKÁLÁS 2012
2 ogyan válasszon szerszámtartót TURN - UN ogyan válasszon szerszámtartót 1 Válasszon csatlakozó méretet - Lapozzon a megrendelési oldalra, és válassza ki a megfelelő csatlakozóméretet. 2 A befogóegység kiválasztása - asználja a program áttekintését a géptípus alapján történő szerszámtartó kiválasztáshoz. 3 Válasszon moduláris SL-rendszert vagy integrált forgácsolószerszámokat. Szükség esetén válasszon hosszabbítót is. 4 - A közbetét a szükséges hossz biztosításához kell. asználja a program áttekintést a megfelelő toldalék keresésénél. További műszaki információért lásd a Forgácsolási Műszaki Kézikönyvet Oldalreferenciák jelölései: Szerszámválasztás, összefoglalás Pótalkatrészek/tartozékok Szerszámtartó rendszerek, összefoglaló Átváltási táblázatok, képletek és definíciók ogyan válasszon szerszámtartót 2

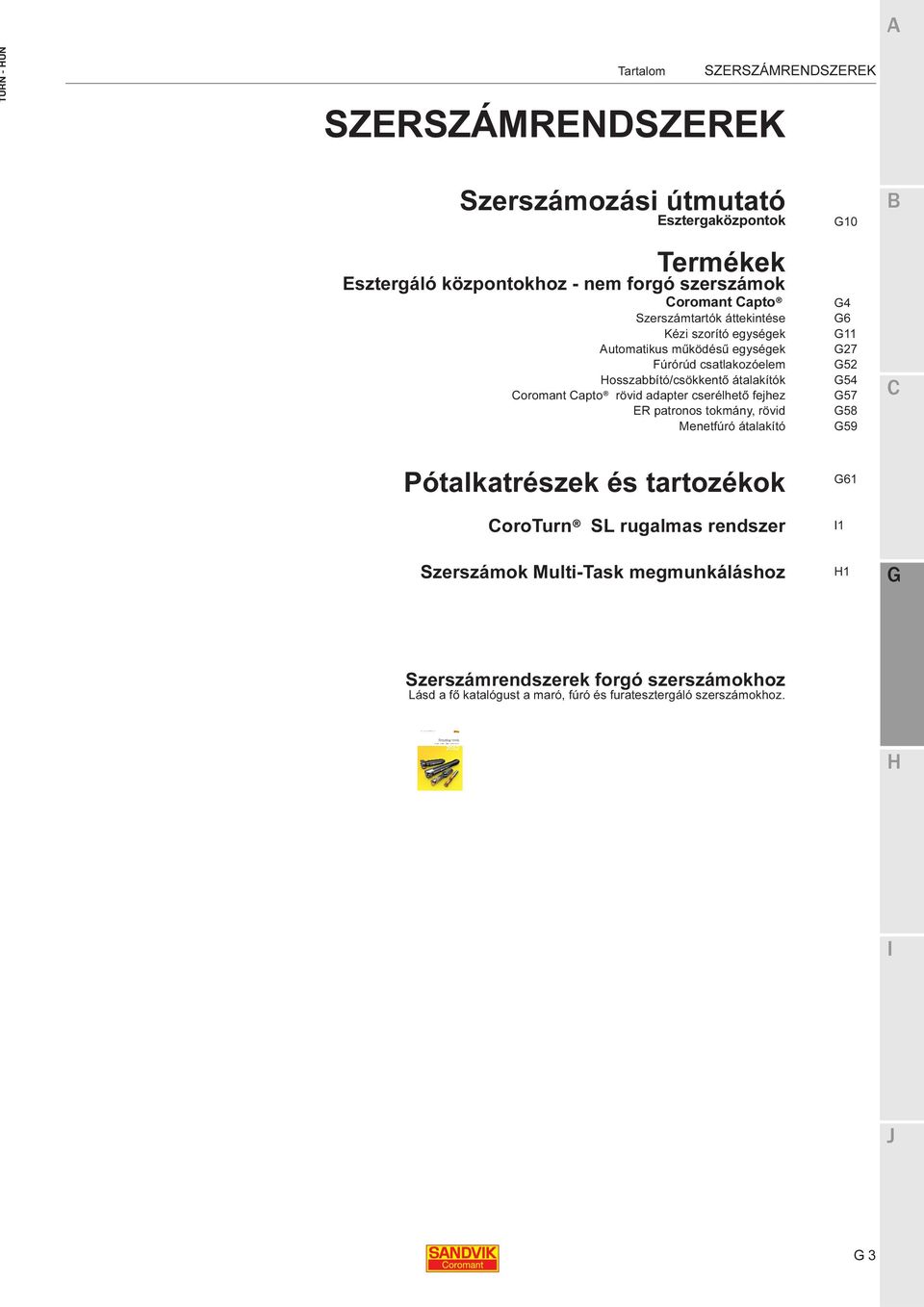

3 TURN - UN Tartalom Szerszámozási útmutató Esztergaközpontok Termékek Esztergáló központokhoz - nem forgó szerszámok oromant apto Szerszámtartók áttekintése Kézi szorító egységek Automatikus működésű egységek Fúrórúd csatlakozóelem osszabbító/csökkentő átalakítók oromant apto rövid adapter cserélhető fejhez ER patronos tokmány, rövid Menetfúró átalakító Pótalkatrészek és tartozékok oroturn SL rugalmas rendszer Szerszámok Multi-Task megmunkáláshoz Szerszámrendszerek forgó szerszámokhoz Lásd a fő katalógust a maró, fúró és furatesztergáló szerszámokhoz. Tartalom 3
4 oromant apto oromant apto Szerszámozási rendszer TURN - UN Esztergaközpont alkalmazások A oromant apto az esztergaközpontokban széles körben alkalmazható a kézi szorítású egységgel, az excenterres rögzítés segítségével. A szerszámok gyors cserélhetősége maximalizálja a gép hatékonyságát, így átlagosan 25%-kal több idő marad a forgácsképzésre. Revolverfejek fejlődése A revolverfejek két fő csoportba fejlődtek azokon a területeken, ahol a oromant apto használata elterjedt az álló és forgó alkalmazások esetén is. D - oromant apto revolverfej tárcsa - oromant apto 'savaros' csatlakozófelület Új megoldás a VD revolverfejek kiváltására 'savarszorítású' megoldás Ugyanazok a csatlakozóelemek illenek a különböző gyártmányú és modellű gépekhez Egyedi furatminta minden géptípushoz Excenteres rögzítés, a revolverfejen belül Excenteres rögzítésű, felcsavarozható egység A oromant apto szerszámok közvetlenül kapcsolhatók a standard befogási rendszerű revolverfejekhez. A normál esztergák egyszerűen átállíthatók a oromant apto gyors cserélő rendszerre standard befogók használata mellett. oromant apto 4
5 TURN - UN oromant apto Quick hange oromant apto - Szerszámozási lehetőségek A gyors cserélő rendszer jellemzői: - yors és hatékony szerszámcsere - Váltólapkacsere a gépen kívül - Előre beállítható Kevesebb mint 180 befogáshoz és kivételhez - Excenter tengely által működtetve A leggazdaságosabb rendszer a következő célra: - Kis sorozatú gyártás, rövidebb összeállítási idő - yakoribb lapkacserét igénylő műveletek Függőleges automata Nagy alkatrészeknél általában függőleges szerszámos megoldások szükségesek, melyeknél régóta a gépkapacitás jelenti a legnagyobb kihívást. Azonban a oromant apto esetén leggyakrabban hidraulikus automatikus szerszámcserélőt (AT) vagy kézi szorító egységeket alkalmazunk. oromant apto - Szerszámozási lehetőségek 5
6 oromant apto - Összefoglaló a nem-forgó szerszámokhoz Kézi működtetésű szorító egységek TURN - UN Négyszög engeres szár Négyszög engeres szár Speciális alkalmazások VD derékszögű VD egyenes VD fecskefarok DN DN DN x-r/l2085 x-n2000 x-r/l2080 x-r/l2045/ x-r/l2090 x-r/l2030/ x-r/l2030/ x-r/l 115/ x-n / /2050/ /2050/2060 x-r/l 140 Lásd a D belső D külső D csatlakozóelemek hasáb és hengeres szárakhoz, valamint leszúró pengékhez osszabbító/csökkentő átalakítók x-r/l80 x-r/le80 AS-TNE/A-TNE/AP-TNE Lásd a x x Oldal satlakozóelemek hengeres szárú szerszámokhoz satlakozóelemek négyszög szárkeresztmetszetű szerszámokhoz satlakozóelem a orout és a T-Max Q- cut leszúró pengékhez SK csatlakozóeleme k Fúrórúd csatlakozóelem Kiesztergáló Multi-Task gépekhez Radiális szerelés Axiális szerelés Axiális szerelés Ferde szerelés Radiális szerelés Axiális szerelés Leszúró pengék és szerszámszárak x-131 x-131 x-asa x-asr/l x-asr/l3 x-asr/l45 x-apa x-apr/l ASA/ ASR/L/APR/L Lásd a engeres szárú szerszámok, lásd az Általános esztergálás, Darabolás és beszúrás és a Menetesztergálás fejezeteket 1) Száras szerszámok, lásd: Általános esztergálás, Darabolás és beszúrás és a Menetesztergálás fejezeteket Leszúró pengék, lásd a Darabolás és beszúrás fejezetet 1) engeres rudakhoz az EasyFix szűkítő használható, lásd a A320. oldalt oromant apto Összefoglaló a nem-forgó szerszámokhoz 6
7 TURN - UN oromant apto - Összefoglaló a nem-forgó szerszámokhoz Automatikus működésű egységek D - ajtott szerszámok Multi-Task gépek éphez illesztett szorítóegységek, hajtott szerszámtartók és tartók leszúró pengékhez x-n5010/x- N5110/ x-n5210 Külső első x-dne80 x-dn80 Mazak, Mori Seiki, Doosan, Nakamura-Tome, Okuma etbreak Lásd a 29 oldalt Lásd a 35 oldalt osszabbító/csökkentő átalakítók SK oroturn SL csatlakozóelemek oroturn SL furatkések 180 -kal elforgatott poligon x r x r 392.T..SL 392.T..SL70 Oldal Acél-szerszám-szár sillapított furatkések x-a570/x-570 x-a570/x-570 Oldal oroturn SL70 Mini-revolverfej oroturn SL rendszer x-sl70 Lásd a 100 oldalt Külső és belső oromant apto forgácsoló egységek, lásd az Általános esztergálás, Darabolás és beszúrás, Menetesztergálás és Multi-Task megmunkálás fejezeteket. Fúrórúd csatlakozóelem Külső csatlakozóelem oroturn SL70, a forgácsolófejeket lásd a oroturn SL fejezetben. x-a570/x-570 x-a570/x-570 x-a570/x-570 Oldal 14 Oldal A oroturn SL forgácsolófejeket lásd a oroturn SL fejezetben. oromant apto Összefoglaló a nem-forgó szerszámokhoz 7

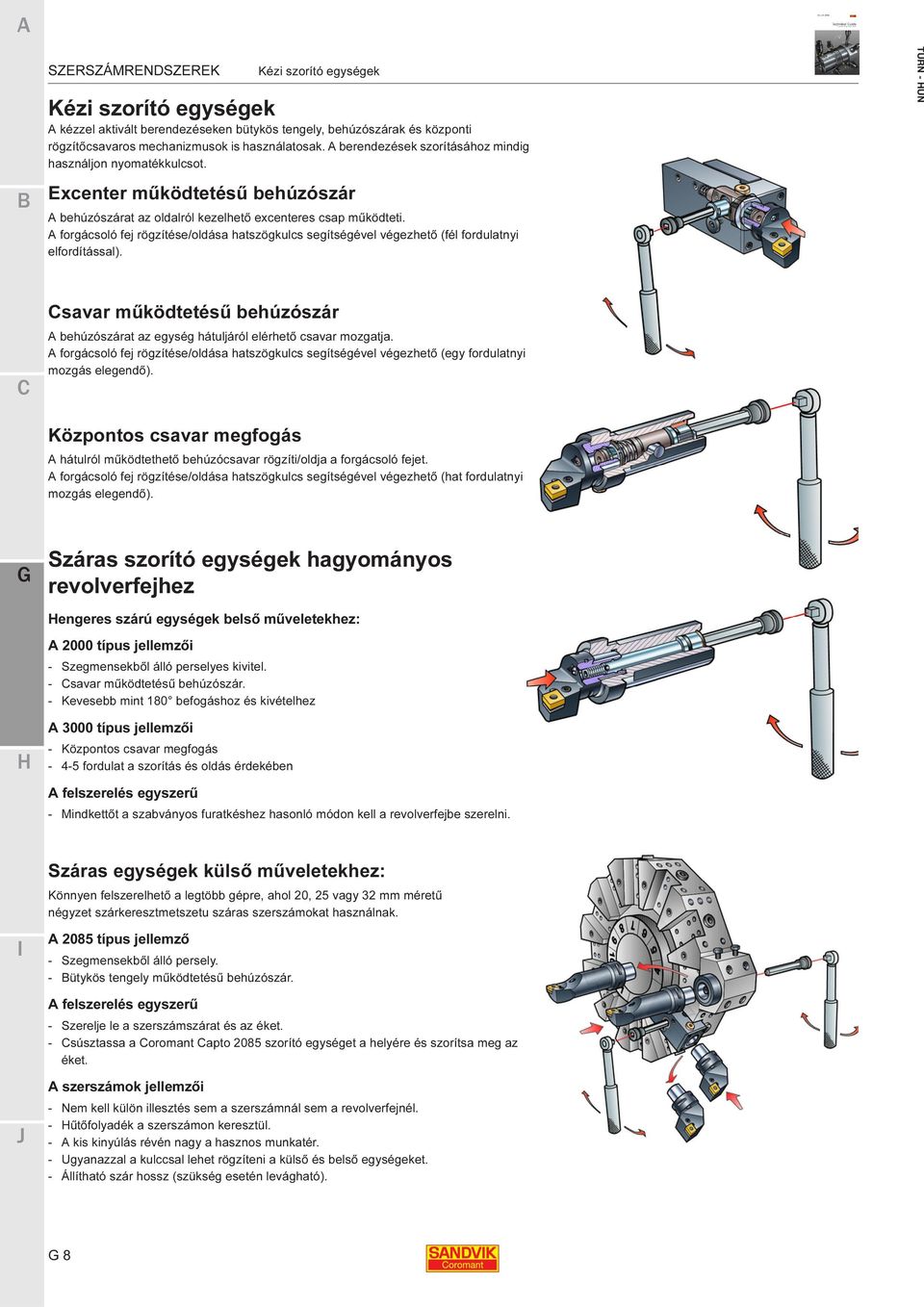

8 Kézi szorító egységek Kézi szorító egységek A kézzel aktivált berendezéseken bütykös tengely, behúzószárak és központi rögzítőcsavaros mechanizmusok is használatosak. A berendezések szorításához mindig használjon nyomatékkulcsot. Excenter működtetésű behúzószár A behúzószárat az oldalról kezelhető excenteres csap működteti. A forgácsoló fej rögzítése/oldása hatszögkulcs segítségével végezhető (fél fordulatnyi elfordítással). TURN - UN savar működtetésű behúzószár A behúzószárat az egység hátuljáról elérhető csavar mozgatja. A forgácsoló fej rögzítése/oldása hatszögkulcs segítségével végezhető (egy fordulatnyi mozgás elegendő). Központos csavar megfogás A hátulról működtethető behúzócsavar rögzíti/oldja a forgácsoló fejet. A forgácsoló fej rögzítése/oldása hatszögkulcs segítségével végezhető (hat fordulatnyi mozgás elegendő). Száras szorító egységek hagyományos revolverfejhez engeres szárú egységek belső műveletekhez: A 2000 típus jellemzői - Szegmensekből álló perselyes kivitel. - savar működtetésű behúzószár. - Kevesebb mint 180 befogáshoz és kivételhez A 3000 típus jellemzői - Központos csavar megfogás fordulat a szorítás és oldás érdekében A felszerelés egyszerű - Mindkettőt a szabványos furatkéshez hasonló módon kell a revolverfejbe szerelni. Száras egységek külső műveletekhez: Könnyen felszerelhető a legtöbb gépre, ahol 20, 25 vagy 32 mm méretű négyzet szárkeresztmetszetu száras szerszámokat használnak. A 2085 típus jellemző - Szegmensekből álló persely. - ütykös tengely működtetésű behúzószár. A felszerelés egyszerű - Szerelje le a szerszámszárat és az éket. - súsztassa a oromant apto 2085 szorító egységet a helyére és szorítsa meg az éket. A szerszámok jellemzői - Nem kell külön illesztés sem a szerszámnál sem a revolverfejnél. - űtőfolyadék a szerszámon keresztül. - A kis kinyúlás révén nagy a hasznos munkatér. - Ugyanazzal a kulccsal lehet rögzíteni a külső és belső egységeket. - Állítható szár hossz (szükség esetén levágható). Kézi szorító egységek 8
9 TURN - UN Kézi szorító egységek különleges alkalmazásokhoz Kézi szorító egységek A 2090 típusú szorító egységet különleges esetekre szánták. Az egységek alkalmazásával kapcsolatos útmutatás a rendelési anyagban található. Szorító egységek a DN (VD) szerinti revolverfejekhez A szerszámok jellemzői: - Nem kell külön illesztés sem a szerszámnál sem a revolverfejnél. - űtőfolyadék a szerszámon keresztül. - A kis kinyúlás révén nagy a hasznos munkatér. - Ugyanazzal a kulccsal lehet rögzíteni a külső és belső egységeket. VD szorító egységek külső és belső műveletekhez - Szegmensekből álló perselyes kivitel. - yors csere 1/2 fordulatos rögzítés/oldás. - Ugyanaz a hosszméret a derékszögű l tz és egyenes l 1z kiviteleknél, ami csökkenti az ütközés veszélyét. - A derékszögű egységeknél két l 1x méret választható. D - oromant apto revolverfej-tárcsa - Új megoldás a VD revolverfejek kiváltására - Ugyanazok a csatlakozóelemek illenek a különböző gyártmányú és modellű gépekhez - Excenteres rögzítés, a revolverfejen belül Kézi szorító egységek 9
10 Kézi szorító egységek Megmunkálási alternatívák TURN - UN agyományos revolverfejek Kézi működtetésű oromant apto befogó egységek. - ütykös tengely által működtetett - savar működtetésű - Magcsavar működtetésű A efogó egységek négyszög és hengeres szárkeresztmetszethez - Négyszög és hengeres szárkeresztmetszetű szerszámok és oromant apto egységek a külső és belső műveletekhez oromant apto szorító egységek a DN (VD) szerinti revolverfejekhez - Ferde és egyenes szorító egységek külső és belső műveletekhez idraulikus működtetésű szorítóegységek - Kézi, nyomógombos szerszámcsere - Teljesen automatikus szerszámcsere lehetőség Kézi szorító egységek 10
11 TURN - UN oromant apto - efogó egységek ogyan válasszunk 2000, 3000 és 2085 típusú száras szorító egységeket Külső megmunkálás Furatmegmunkálás Felső revolverfej Felső revolverfej R2085 befogó eszköz Fejjel lefelé N2000/3000 befogó eszköz Fejjel lefelé obbos forgácsoló egységek obbos forgácsoló egységek R2085 befogó eszköz Alsó revolverfej N2000/3000 befogó eszköz Alsó revolverfej Óramutató járásával megegyező irányú főorsóforgás Külső megmunkálás Felső revolverfej L2085 befogó eszköz Furatmegmunkálás Felső revolverfej N2000/3000 befogó eszköz alos forgácsoló egységek alos forgácsoló egységek L2085 befogó eszköz Fejjel lefelé Alsó revolverfej N2000/3000 befogó eszköz Fejjel lefelé Alsó revolverfej Óramutató járásával ellentétes irányú főorsóforgás Alkalmazási útmutató a 2000-es és 3000-es típushoz Záródugaszt kell használni (X-P-01) a befogóban, ha nincs forgácsoló egység. Ahogy a diagram és a táblázat is mutatja, nincsen ütközési veszély a munkadarab és a záródugasz között az oldalazás során a X-R/L 2085 befogó használatakor. efogó eszköz X-R/L 2085 Záródugasz Méretek, mm (col) f 1 l tz l 1z l 23 3-R/L (.87) 18 (.71) N2000/ (.71) 21 (.83) 4-R/L (1.06) 23 (.91) N2000/ (.79) 24 (.94) 5-R/L (1.38) 32 (1.26) N2000/ (.94) 29 (1.14) oromant apto efogó egységek 11

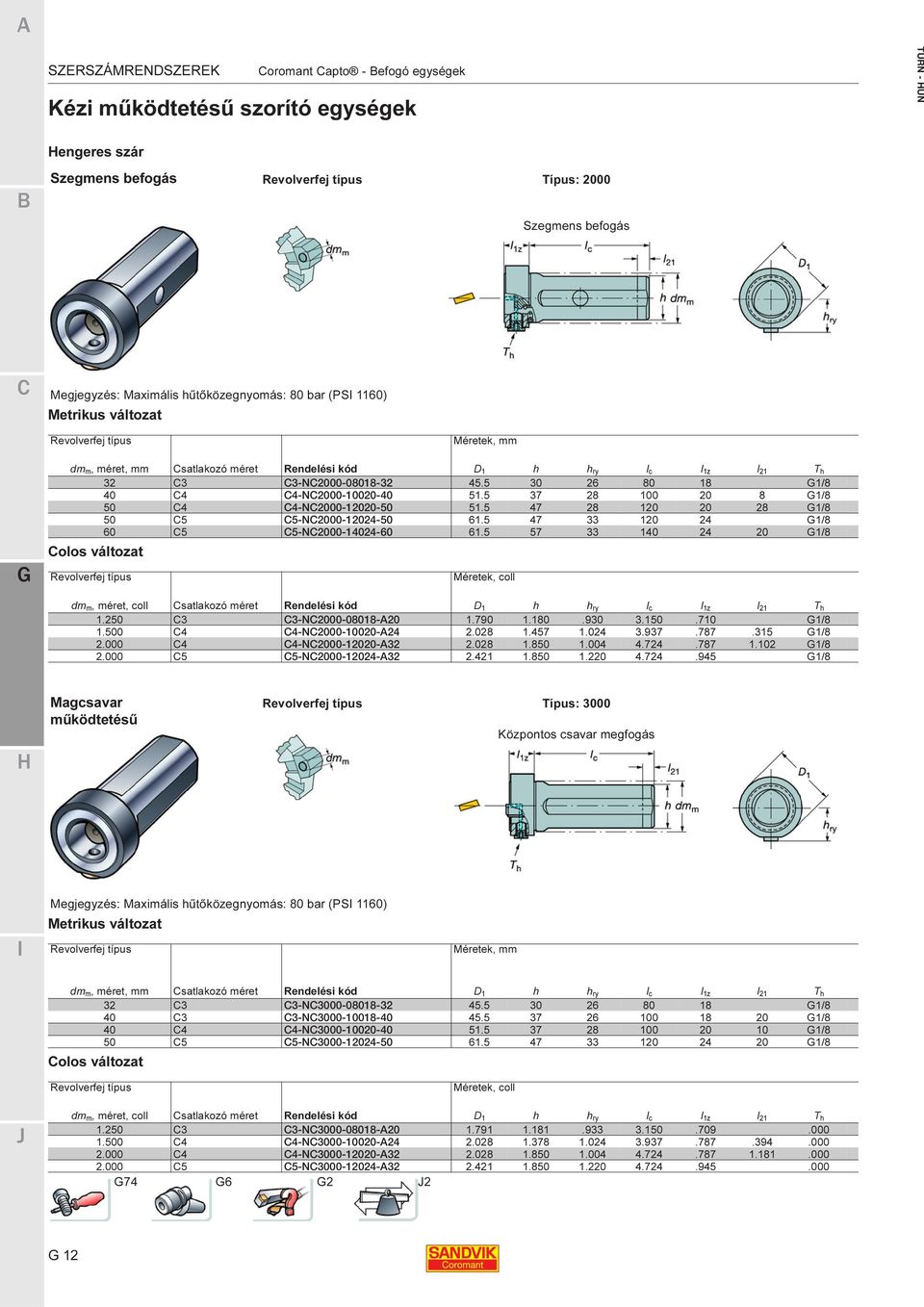

12 oromant apto - efogó egységek Kézi működtetésű szorító egységek TURN - UN engeres szár Szegmens befogás Revolverfej típus Típus: 2000 Szegmens befogás Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Revolverfej típus Méretek, mm dmm, méret, mm satlakozó méret Rendelési kód D1 h hry lc l1z l21 Th N / N / N / N / N /8 olos változat Revolverfej típus Méretek, coll dmm, méret, coll satlakozó méret Rendelési kód D1 h hry lc l1z l21 Th N A / N A / N A / N A /8 Magcsavar működtetésű Revolverfej típus Típus: 3000 Központos csavar megfogás Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Revolverfej típus Méretek, mm dmm, méret, mm satlakozó méret Rendelési kód D1 h hry lc l1z l21 Th N / N / N / N /8 olos változat Revolverfej típus Méretek, coll dmm, méret, coll satlakozó méret Rendelési kód D1 h hry lc l1z l21 Th N A N A N A N A oromant apto efogó egységek 12
13 TURN - UN Kézi működtetésű szorító egységek Négyszög ütykös tengely által működtetett oromant apto - efogó egységek Revolverfej típus Típus: 2085 olos változat Metrikus változat obbos típus látható Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Revolverfej típus Méretek, mm h, méret, mm satlakozó méret Rendelési kód bc 1) b2 h1y h2 l1x l1z l21 2) l22 l23 Th R/L M / R/L / R/L /8 olos változat Revolverfej típus Méretek, coll h, méret, coll satlakozó méret Rendelési kód bc b2 h1y h2 l1x l1z l21 l22 l23 Th R/L M / R/L M /8 1) Száras csatlakozóelem mélysége 2) Max. levágható hossz oromant apto meghúzási nyomaték: Kézi szorítású befogó egységek és hajtott szerszámok satlakozó méret Nyomaték (Nm) ft-lbs oromant apto meghúzási nyomaték: Manuális szorító egységek, N2000-es és N3000-es típusok satlakozó méret Nyomaték (Nm) ft-lbs A nyomatékkulcsokat lásd a 65 oldalon oromant apto efogó egységek 13
14 oromant apto - efogó egységek Kézi működtetésű szorító egységek Négyszög ütykös tengely által működtetett TURN - UN Revolverfej típus as típus Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat obbos típus látható Revolverfej típus Méretek, mm h, méret, mm satlakozó méret Rendelési kód bc b21 hwx h1y h2 l1x ltz l1z R/L A R/L A R/L olos változat Revolverfej típus Méretek, coll h, méret, coll satlakozó méret Rendelési kód bc b21 hwx h1y h2 l1x ltz l1z R/L A oromant apto meghúzási nyomaték: Kézi szorítású befogó egységek és hajtott szerszámok satlakozó méret Nyomaték (Nm) ft-lbs A nyomatékkulcsokat lásd a 65 oldalon oromant apto efogó egységek 14
15 TURN - UN Kézi működtetésű szorító egységek engeres szár ütykös tengely által működtetett oromant apto - efogó egységek Revolverfej típus obbos típus látható Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Revolverfej típus Méretek, mm alos: hexagonális befogó persely a szerszám másik oldalán. dmm, méret, mm satlakozó méret Rendelési kód D1 b21 h lc l1z R/L M R/L M R/L olos változat Revolverfej típus Méretek, coll dmm, méret, coll satlakozó méret Rendelési kód D1 b21 h lc l1z R/L M R/L oromant apto meghúzási nyomaték: Kézi szorítású befogó egységek és hajtott szerszámok satlakozó méret Nyomaték (Nm) ft-lbs A nyomatékkulcsokat lásd a 65 oldalon oromant apto efogó egységek 15
16 oromant apto - efogó egységek Kézi működtetésű szorító egységek Különleges alkalmazásokhoz ütykös tengely által működtetett TURN - UN Típus: 2090 Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Méretek, mm obbos típus látható satlakozó méret Rendelési kód b2 h2 h21 l1x ltz l1z 3 3-R/L M R/L A R/L A R/L R/L Figyelem! A csavarokat nyomatékkulccsal húzza meg. További információért lásd a 65 oldalt. Tervezési segédlet az R/L 2090 befogó eszköz alkalmazásához Anyagkeménység min. 270 A befogó eszköz eleje Forgácsolási magasság űtőközeg kivezetés Szorító eszköz Méretek, mm obbos típus látható d min D th 7 d h h h h l 21 min l l l l l l Th 3-R/L M M6 4-R/L A M8 5-R/L A M10 6-R/L M10 8-R/L M oromant apto efogó egységek 16
17 TURN - UN A oromant apto - efogó egységek ogyan válasszunk VD szorító egységet Külső megmunkálás Megjegyzés: A poligon furatos perselyt el kell fordítani180 -kal. További információk: Forgácsolási Műszaki Útmutató Megjegyzés: A poligon furatos perselyt el kell fordítani180 -kal. További információk: Forgácsolási Műszaki Útmutató Óramutató járásával megegyező főorsóirány Óramutató járásával ellentétes föorsóirány Furatmegmunkálás Megjegyzés: A poligon furatos perselyt el kell fordítani180 kal. További információk: Forgácsolási Műszaki Útmutató Megjegyzés: A poligon furatos perselyt el kell fordítani180 kal. További információk: Forgácsolási Műszaki Útmutató Óramutató járásával megegyező főorsóirány Óramutató járásával ellentétes föorsóirány oromant apto efogó egységek 17
18 oromant apto - efogó egységek Kézi működtetésű szorító egységek VD derékszögű ütykös tengely által működtetett TURN - UN DN Revolverfej típus Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat obbos típus látható A balos típus ennek a tükörképe. Revolverfej típus Méretek, mm dmm, méret, mm satlakozó méret Rendelési kód b2 hry h2 h21 l1x ltz l1z R/L M R/L M R/L M R/L M R/L M R/L M R/L M R/L M R/L M R/L VD egyenes ütykös tengely által működtetett DN Revolverfej típus obbos típus látható alos: hexagonális befogó persely a szerszám másik oldalán. Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Revolverfej típus Méretek, mm dmm, méret, mm satlakozó méret Rendelési kód b2 b21 hry h2 l1z l R/L M R/L M R/L M R/L M R/L M R/L M R/L Figyelem! A csavarokat nyomatékkulccsal húzza meg. További információért lásd a 65 oldalt oromant apto efogó egységek 18

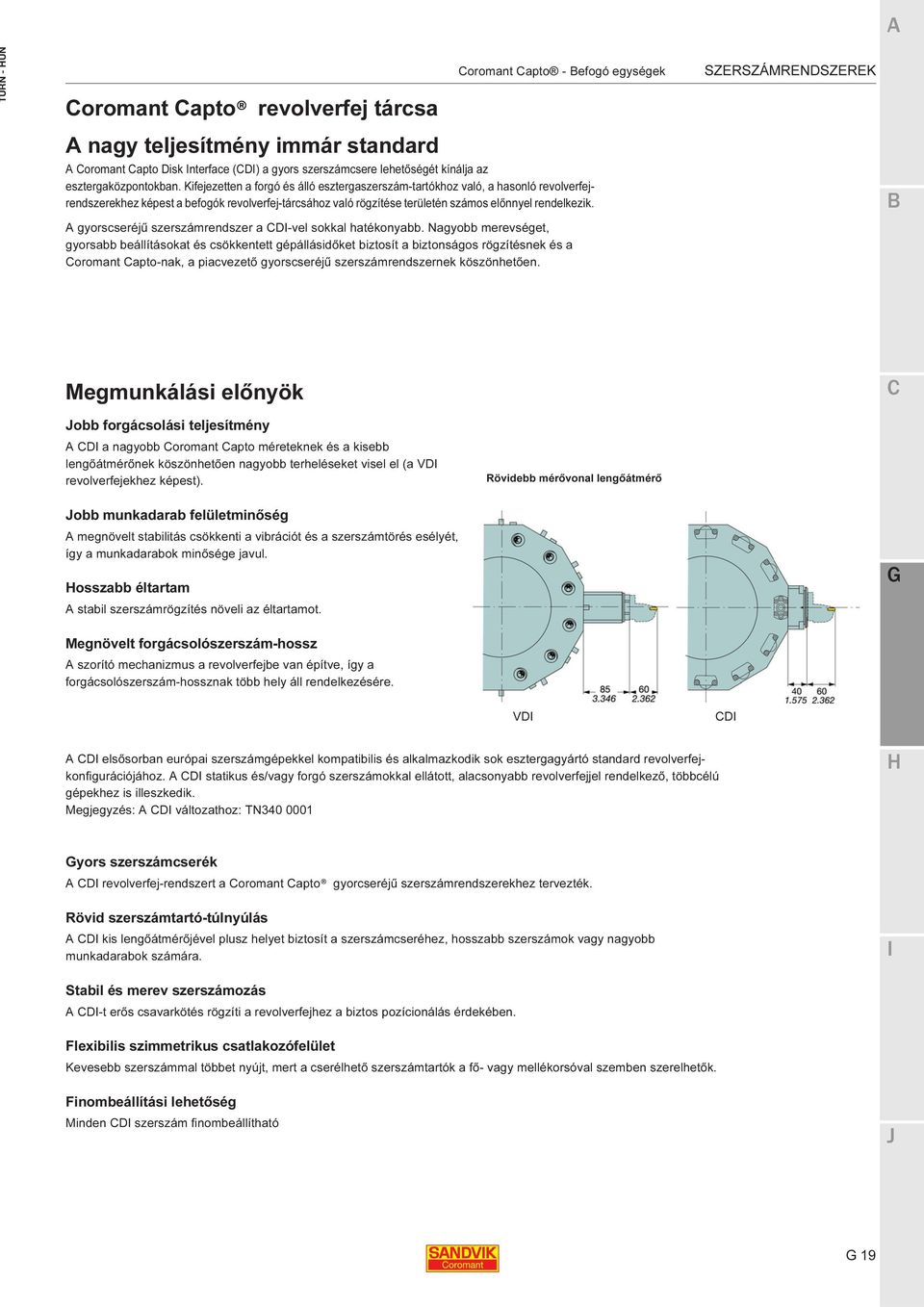

19 TURN - UN oromant apto revolverfej tárcsa oromant apto - efogó egységek A nagy teljesítmény immár standard A oromant apto Disk nterface (D) a gyors szerszámcsere lehetőségét kínálja az esztergaközpontokban. Kifejezetten a forgó és álló esztergaszerszám-tartókhoz való, a hasonló revolverfejrendszerekhez képest a befogók revolverfej-tárcsához való rögzítése területén számos előnnyel rendelkezik. A gyorscseréjű szerszámrendszer a D-vel sokkal hatékonyabb. Nagyobb merevséget, gyorsabb beállításokat és csökkentett gépállásidőket biztosít a biztonságos rögzítésnek és a oromant apto-nak, a piacvezető gyorscseréjű szerszámrendszernek köszönhetően. Megmunkálási előnyök obb forgácsolási teljesítmény A D a nagyobb oromant apto méreteknek és a kisebb lengőátmérőnek köszönhetően nagyobb terheléseket visel el (a VD revolverfejekhez képest). Rövidebb mérővonal lengőátmérő obb munkadarab felületminőség A megnövelt stabilitás csökkenti a vibrációt és a szerszámtörés esélyét, így a munkadarabok minősége javul. osszabb éltartam A stabil szerszámrögzítés növeli az éltartamot. Megnövelt forgácsolószerszám-hossz A szorító mechanizmus a revolverfejbe van építve, így a forgácsolószerszám-hossznak több hely áll rendelkezésére. VD D A D elsősorban európai szerszámgépekkel kompatibilis és alkalmazkodik sok esztergagyártó standard revolverfejkonfigurációjához. A D statikus és/vagy forgó szerszámokkal ellátott, alacsonyabb revolverfejjel rendelkező, többcélú gépekhez is illeszkedik. Megjegyzés: A D változathoz: TN yors szerszámcserék A D revolverfej-rendszert a oromant apto gyorcseréjű szerszámrendszerekhez tervezték. Rövid szerszámtartó-túlnyúlás A D kis lengőátmérőjével plusz helyet biztosít a szerszámcseréhez, hosszabb szerszámok vagy nagyobb munkadarabok számára. Stabil és merev szerszámozás A D-t erős csavarkötés rögzíti a revolverfejhez a biztos pozícionálás érdekében. Flexibilis szimmetrikus csatlakozófelület Kevesebb szerszámmal többet nyújt, mert a cserélhető szerszámtartók a fő- vagy mellékorsóval szemben szerelhetők. Finombeállítási lehetőség Minden D szerszám finombeállítható oromant apto efogó egységek 19
20 oromant apto - efogó egységek Kézi működtetésű szorító egységek D belső ütykös tengely által működtetett TURN - UN Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1z l21 ltz U R/L R/L Figyelem! A csavarokat nyomatékkulccsal húzza meg. További információért lásd a 65 oldalt. D belső ütykös tengely által működtetett obbos típus látható A balos típus ennek a tükörképe. R = obbos, L = alos Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) obbos típus látható A balos típus ennek a tükörképe. Metrikus változat Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x1 l1x1 l1z ltz U R/L oromant apto efogó egységek 20
21 TURN - UN Kézi működtetésű szorító egységek D külső ütykös tengely által működtetett oromant apto - efogó egységek Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat obbos típus látható A balos típus ennek a tükörképe. Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1z R/LE Figyelem! A csavarokat nyomatékkulccsal húzza meg. További információért lásd a 65 oldalt. épmodellek D 80-hoz Emco yperturn 690, ildemeister MX ,.. Weisser Univertor, MA oehringer VDF 450, MA essapp DVT 550, Monforts RN 700, Scherer VDZ 320, 420; WDZ 250 Duo, WDZ oromant apto efogó egységek 21
22 oromant apto - efogó egységek Kézi működtetésű szorító egységek D külső ütykös tengely által működtetett TURN - UN Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat obbos típus látható A balos típus ennek a tükörképe. Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x1 l1z R/LE D külső dupla ütykös tengely által működtetett Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat obbos típus látható A balos típus ennek a tükörképe. Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x1 l1x1 l1z R/LE Figyelem! A csavarokat nyomatékkulccsal húzza meg. További információért lásd a 65 oldalt oromant apto efogó egységek 22
23 TURN - UN Forgó szerszámtartók oromant apto - efogó egységek Külső első és külső hűtőfolyadék-ellátással x-dne sak külső hűtőfolyadék-ellátással x-dne e első első és külső hűtőfolyadék-ellátással x-dn sak külső hűtőfolyadék-ellátással x-dn e Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1z ltz l1x U DNE E DN E DNE DN oromant apto efogó egységek 23
24 Átalakító D-hez oromant apto - efogó egységek TURN - UN satlakozóelem leszúró pengékhez AP-TNE-D80-25 satlakozóelem fúrórudakhoz A-TN-D satlakozóelem hasábkésekhez AS-TNE-D80-25 obbos típusok láthatóak Metrikus változat Méretek, mm, coll dmm, méret, mm Pengemérethez Rendelési kód b2 b21 f1 h2 l21 U AP-TNE-D Méretek, mm, coll dmm, méret, mm Fúrórúd átmérőhöz Rendelési kód b2 h2 l1z ltz U A-TN-D Méretek, mm, coll dmm, méret, mm Szár mérete Rendelési kód b2 f1 h2 l1z U AS-TNE-D oromant apto efogó egységek 24
25 TURN - UN oromant apto - efogó egységek yors cseréjű fecskefarok illesztésű revolverfejjel rendelkező, nagy teljesítményű esztergákhoz (DN 69881) A revolverfejben történő szerszámcsere időigényes és bonyolult feladat, mivel a szerszám súlya nagy, akár kg is lehet. A száras szerszámok cseréje általában 15 percet vesz igénybe, ehhez adódik kb 2 perc mérő fogásvétel. A oromant apto szorítóegységek segítségével akár 1 percre is csökkenthető a szerszámcsere ideje, a szerszámtartók súlya pedig 5 kg-nál kevesebb. Azonnal hozzáláthat a megmunkáláshoz, hiszen nincs szükség mérőfogásokra. Kézi működtetésű szorító egységek VD DN R L Fecskefarok méret l 1x 115-ös méret = 130 mm 140-es méret = 165/205 mm obbos típusok láthatóak Metrikus változat Méretek, mm, coll dmm, méret, mm oromant apto méret Rendelési kód b2 h h2 l1x ltz U R/L L R/L L R/L L R/L L R/L L R = obbos, L = alos 87 2 oromant apto efogó egységek 25
26 Tartozékok Záródugó befogó egységhez oromant apto - efogó egységek TURN - UN savar iztosító alátét Állítócsavar Éltömítés Rendelési kód (4x) (4x) (2x) O-gyűrű O-gyűrű (2x) D80-P Záródugó adapterhez savar Rendelési kód (2x) O-gyűrű D80-P oromant apto efogó egységek 26
27 TURN - UN Automatikus működésű egységek oromant apto - efogó egységek Az automatikus szorító egységekben a behúzószár előre/hátra mozgatása hidraulikus működésű. A forgácsoló egységet csere alkalmával kilöki. A szorító mechanizmus önzáró, tehát a forgácsolási folyamat alatt nincs szükség olajnyomásra. A 4 méretű egység 100 bar, a 5, 6, 8 és 10 méretű egységek 80 bar hidraulikus nyomást igényelnek. Minden N5000 szorító egység szegmensszorítással működik. Az 5000 típusú szorító egységet átalakítható kivitelűre tervezték. Alkalmas az automatikus szerszámcserére. Nyomógomb szelep A nyomógomb működtetésű szelepet olyan állapotban szállítjuk, hogy az azonnal beszerelhető a revolverfejbe vagy hidraulikus befogó egységekhez tervezett szerszámblokkokba. Mivel a szelepet egy méretben, betétként gyártjuk, a szelepet csak össze kell szerelni, majd csavarral rögzíteni. Rendeléshez lásd a pótalkatrészeket és tartozékokat. eszerelési utasítások Részletes beépítési utasításokhoz lásd a Forgácsolási Műszaki Kézikönyvet és/vagy lépjen kapcsolatba a helyi Sandvik irodával. 1. Szerszám jelenlét ellenőrző levegosugár 2. Elektromos csatlakozás 3. Levegosugár 4. űtőfolyadék 5. Elektromos csatlakozás 6. űtőfolyadék bemenet 7. Pneumatikus szerszám jelenlét ellenőrzés 8. Levegosugár bemenet oromant apto efogó egységek 27

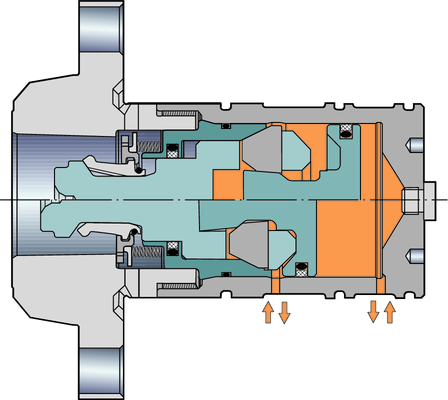

28 oromant apto - efogó egységek idraulikus működtetésű szorítóegységek TURN - UN D m min N5010-es típus max 80 bar (1160 PS) hűtőközegnyomáshoz. Metrikus változat Semleges típus látható. Méretek, mm satlakozó méret Rendelési kód b2 dmm Dm min h2 h21 lc l1z l3 l22 α21 α22 U 4 4-N N N N N idraulikusan működtetett befogó egységek mérő érintkezővel D m min N5110-es típus a 80 bar (1160 PS) alatti hűtőközeg-nyomáshoz, mérő érintkezővel felszerelve Metrikus változat Semleges típus látható. Méretek, mm satlakozó méret Rendelési kód b2 dmm Dm min h2 h21 lc l1z l3 l22 α21 α N N N N oromant apto efogó egységek 28
29 TURN - UN oromant apto - efogó egységek idraulikus befogóegységek etbreak nagynyomású hűtőfolyadék hozzávezetéssel D m min N5210-es típus max. 100 bar (1450 PS) hűtőközegnyomáshoz. Metrikus változat Semleges típus látható. Méretek, mm satlakozó méret Rendelési kód b2 dmm Dm min h2 h21 lc l1z l3 l22 α21 α N N oromant apto ajánlott nyomás: idromechanikus befogók, 5000-es típus Szorító nyomás satlakozó méret Fúrórúd PS A szükséges olajáram minden esetben 6 l/perc (1,6 gal/perc) oromant apto efogó egységek 29
30
31 TURN - UN épi szorítóegységek oromant apto - géphez igazított befogó egységek Ezek a szorítóegységek és forgó szerszámtartók adott revolverfejcsatlakozófelületekhez készültek. oromant apto felcsavarozható csatlakozás minden gépmárkához egyedi furatkiosztás. A gyors cseréjű oromant apto szorítóegységek egyedülálló teljesítményt nyújtanak: rövidebb beállási és megmunkálási idő révén biztosítják a gép optimális kihasználását. A következő géptípushoz Mazak, lásd itt: 38 Mori Seiki, lásd itt: 42 Doosan, lásd itt: 46 Nakamura Tome, lásd itt: 49 Okuma, lásd itt: 51 oromant apto - géphez igazított befogó egységek 31
32 oromant apto - géphez igazított befogó egységek Szorítóegység kiválasztása TURN - UN első megmunkálás Külső megmunkálás oromant apto - géphez igazított befogó egységek 32
33 TURN - UN oromant apto - géphez igazított befogó egységek első megmunkálás Külső megmunkálás obbos forgácsoló egység alos forgácsoló egység obbos befogó egység alos befogó egység Óramutató járásával megegyező irányú főorsóforgás Óramutató járásával ellentétes irányú főorsóforgás oromant apto - géphez igazított befogó egységek 33
34 oromant apto - géphez igazított befogó egységek Kódmagyarázat géphez illesztett szorítóegységekhez (MAU) TURN - UN 1 oromant apto méret 6 Revolverfej furat átm (mm) 4-40mm, 5-50mm 40, 50, 55, 60, 65, 68, 75, 85, Alkalmazási terület T-Esztergálás D-Forgó 7 Revorvelfej csatlakozófelület változat A,, V = VD kialakítás 3 Szorítóberendezések irányultsága 8 Összeállítás L - alos R - obbos N - Semleges 4 Művelet típusa E Külső (OD) - első (homlok/d) Normál szimpla szorítóberendezés, kód nélkül DT = fő- és mellékorsó (két szorítóberendezés egy befogóban) ET = hosszított DE = hosszított, fő- és mellékorsó (két szorítóberendezés egy befogóban) TT = félig cserélhető revolverfejű gépek (két szorítóberendezés egy befogóban) YT = Y tengelyű gépek (két szorítóberendezés egy befogóban) 5 Szerszámgép MZ Mazak MS - Mori Seiki NA - Nakamura OK - Okuma T - Felcsavarozható revolverfej (Doosan) DY = Y tengelyű gépek (négy szorítóberendezés egy befogóban) SS = mellékorsó SP = rövid túlnyúlás XT = két szorítóberendezés egy befogóban (X tengelyű szerszámok cseréje) 9 űtőközeg-ellátás (csak forgó szerszámokhoz) első és külső (80 bar) E sak külső oromant apto - géphez igazított befogó egységek 34
35 TURN - UN épi szorítóegységek Esztergálás oromant apto - géphez igazított befogó egységek Külső Félig indexálható revolverfejes géppel történő megmunkáláshoz x-tr/le-xxxxx-tt Fő- és mellékorsóhoz x-tr/le-xxxxx-dt Normál, egy szorítóberendezés x-tr/le-xxxxx "Y" tengelyű géppel történő megmunkáláshoz x-tr/le-xxxxx-yt obbos típusok láthatóak oromant apto - géphez igazított befogó egységek 35
36 épi szorítóegységek Esztergálás oromant apto - géphez igazított befogó egységek TURN - UN első Normál, jobbos, egy szorítóberendezés x-tr/l-xxxxx Mellékorsóhoz x-tr/l-xxxxx-ss Szerszámváltás az "X" tengely mentén x-tr/l-xxxxx-xt "Y" tengelyű géppel történő megmunkáláshoz x-tr/l-xxxxx-yt Fő- és mellékorsóhoz x-tr/l-xxxxx-dt Félig indexálható revolverfejes géppel történő megmunkáláshoz x-tr/l-xxxxx-tt obbos típus látható oromant apto - géphez igazított befogó egységek 36
37 TURN - UN Forgó szerszámtartók oromant apto - géphez igazított befogó egységek Külső első és külső hűtőfolyadék-ellátással x-dne-xxxxx- sak külső hűtőfolyadék-ellátással x-dne-xxxxx-e első első és külső hűtőfolyadék-ellátással x-dn-xxxxx- sak külső hűtőfolyadék-ellátással x-dn-xxxxx-e obbos típus látható satlakozóelem leszúró pengékhez AP-TNE-xxxxx-25 oromant apto - géphez igazított befogó egységek 37
38 épi szorítóegységek Mazak oromant apto - géphez igazított befogó egységek TURN - UN MZ68A yors Turn Nexus sak az opcionális 68A revolverfejhez Metrikus változat Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1z ltz U TR/LE-MZ68A TR/LE-MZ68A-DT TR/LE-MZ68A-TT TR/LE-MZ68A TR/LE-MZ68A-DT TR/L-MZ68A TR/L-MZ68A-DT TR/L-MZ68A-SS TR/L-MZ68A-TT TR/L-MZ68A TR/L-MZ68A-DT TR/L-MZ68A-SS Forgó szerszámtartók Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1z l21 U DNE-MZ68A-E DNE-MZ68A-E DNE-MZ68A DNE-MZ68A DN-MZ68A-E DN-MZ68A-E DN-MZ68A DN-MZ68A satlakozóelem leszúró pengékhez Méretek, mm, coll dmm, méret, mm Pengemérethez Rendelési kód b2 b21 f1 h2 l21 U AP-TNE-MZ68A R = obbos, L = alos N = Semleges N = Semleges 2 A géphez igazított szorítóegységekhez való pótalkatrészek dokumentuma letölthető Online katalógusok Katalógusok letöltése oromant apto - géphez igazított befogó egységek 38
39 TURN - UN épi szorítóegységek Mazak oromant apto - géphez igazított befogó egységek MZ68 Quick Turn Smart 200 gépekhez, QTS200M Metrikus változat Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 h2 l1x l1z U TR/LE-MZ TR/L-MZ R = obbos, L = alos Forgó szerszámtartók Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 h2 l1x l1z U DNE-MZ68-E DNE-MZ DN-MZ68-E DN-MZ N = Semleges épmodellek: Quick Turn Smart 200M 2 A géphez igazított szorítóegységekhez való pótalkatrészek dokumentuma letölthető Online katalógusok Katalógusok letöltése oromant apto - géphez igazított befogó egységek 39
40 oromant apto - géphez igazított befogó egységek Kézi működtetésű szorító egységek VD külső éphez igazított MAZAK MZ50V TURN - UN Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat VD belső éphez igazított obbos típus látható A balos típus ennek a tükörképe. Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1z U TR/LE-MZ50V R = obbos, L = alos MAZAK MZ50V Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat obbos típus látható A balos típus ennek a tükörképe. Méretek, mm, coll dmm, méret, satlakozó mm méret Rendelési kód U b2 b21 h2 l1x l1z ltz TR/L-MZ50V R = obbos, L = alos Figyelem! úzza meg a csavart nyomatékkulccsal. További információért lásd az Esztergaszerszámok katalógust. 2 A géphez igazított szorítóegységekhez való pótalkatrészek dokumentuma letölthető Online katalógusok Katalógusok letöltése oromant apto - géphez igazított befogó egységek 40
41 TURN - UN Forgó szerszámtartók éphez igazított MAZAK MZ50V oromant apto - géphez igazított befogó egységek Külső első és külső hűtőfolyadék-ellátással 5-DNE-MZ50V- sak külső hűtőfolyadék-ellátással 5-DNE-MZ50V-E első első és külső hűtőfolyadék-ellátással 5-DN-MZ50V- sak külső hűtőfolyadék-ellátással 5-DN-MZ50V-E Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 h2 l1x l1z ltz U DNE-MZ50V-E DNE-MZ50V DN-MZ50V-E DN-MZ50V N = Semleges MZ50V, gépmodellek: QUK TURN NEXUS, 300, 350, 400, 450, M, MY YPER QUADREX 450M SLANT TURN NEXUS 500, 550M MEA TURN NEXUS 900M 2 A géphez igazított szorítóegységekhez való pótalkatrészek dokumentuma letölthető Online katalógusok Katalógusok letöltése oromant apto - géphez igazított befogó egységek 41
42 oromant apto - géphez igazított befogó egységek Melyik szerszámbefogó melyik Mori Seiki géphez illik, MS 40A, MS 60A, MS 75A és MS 110A esetén TURN - UN MS40A revolverfej csatlakozófelület épmodell Termékkód DuraTurn 2050, 2550 M NL 1500, 2000 (20 stn.) NT 1000, NTX 1000, 2000 NT 3100, 3150, 3200 NZ, NZX 1500, TR/LE-MS40A x x x x x 4-TR/LE-MS40A-DT x x x x 4-TR/LE-MS40A-YT x x 4-TR/L-MS40A x x x x x 4-TR/L-MS40A-SS x 4-TR/L-MS40A-YT x x 3-DNE-MS40A- x x x x x 4-DNE-MS40A-E x x x x x 4-DN-MS40A-E x x x x x 4-DN-MS4OA- x x x x x AP-TNE-MS40A-25 x x x x x 4-TR/L-MS40A-DT x x x MS60A revolverfej csatlakozófelület épmodell NL, NLX (10/12 stn.) (M/ Y/ SM/ Y) NT 4200, 4250 (12 stn.) NT 4300, 5400 (10 stn.) NZL 2500 Termékkód 4-TR/LE-MS60A x x x x 5-TR/LE-MS60A x x x x 4-TR/LE-MS60A-DT x x x 5-TR/LE-MS60A-DT x x x 4-TR/LE-MS60A-YT x x 4-TR/L-MS60A x x 5-TR/L-MS60A x x 4-TR/L-MS60A-SS x x 5-TR/L-MS60A-SS x x 4-TR/L-MS60A-XT x x 4-DNE-MS60A-E x x x x 4-DNE-MS60A- x x x x 5-DNE-MS60A-E x x x x 4-DN-MS60A-E x x x x 4-DN-MS6OA- x x x x 5-DN-MS60A-E x x x x 5-DN-MS60A- x x x x AP-TNE-MS60A-25 x x x x 5-TR/L-MS60A-DT x MS75A revolverfej csatlakozófelület épmodell Termékkód NZX TR/LE-MS75A x 6-TR/L-MS75A x 5-DNE-MS75A-E x 5-DNE-MS75A- x 5-DN-MS75A-E x MS110A revolverfej csatlakozófelület épmodell Termékkód NZX TR/LE-MS110A x 6-TR/L-MS110A x 6-DNE-MS110A-E x 6-DNE-MS110A- x 6-DN-MS110A-E x 6-DN-MS110A- x oromant apto - géphez igazított befogó egységek 42
43 TURN - UN épi szorítóegységek Mori Seiki 40 Metrikus változat Forgó szerszámtartók satlakozóelem leszúró pengékhez oromant apto - géphez igazított befogó egységek Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1x1 l1x1 l1z l21 ltz h1y U TR/LE-MS40A TR/LE-MS40A-DT TR/LE-MS40A-YT TR/L-MS40A TR/L-MS40A-DT TR/L-MS40A-SS TR/L-MS40A-YT R = obbos, L = alos Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1z l21 U DNE-MS40A-E DNE-MS40A DN-MS40A-E DN-MS40A Méretek, mm, coll dmm, méret, mm Pengemérethez Rendelési kód b2 b21 b22 f1 l21 U AP-TNE-MS40A N = Semleges N = Semleges A 2 A géphez igazított szorítóegységekhez való pótalkatrészek dokumentuma letölthető Online katalógusok Katalógusok letöltése oromant apto - géphez igazított befogó egységek 43
44 épi szorítóegységek Mori Seiki 60 Metrikus változat Forgó szerszámtartók satlakozóelem leszúró pengékhez oromant apto - géphez igazított befogó egységek Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1x1 l1x1 l1z l21 ltz h1y U TR/LE-MS60A TR/LE-MS60A-DT TR/LE-MS60A-YT TR/LE-MS60A TR/LE-MS60A-DT TR/L-MS60A TR/L-MS60A-SS TR/L-MS60A-XT TR/L-MS60A TR/L-MS60A-DT TR/L-MS60A-SS R = obbos, L = alos Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1z l21 U DNE-MS60A-E DNE-MS60A-E DNE-MS60A DN-MS60A-E DN-MS60A-E DN-MS60A DN-MS60A Méretek, mm, coll dmm, méret, mm Pengemérethez Rendelési kód b2 b21 b22 f1 h2 l21 U AP-TNE-MS60A N = Semleges N = Semleges TURN - UN 2 A géphez igazított szorítóegységekhez való pótalkatrészek dokumentuma letölthető Online katalógusok Katalógusok letöltése oromant apto - géphez igazított befogó egységek 44
45 TURN - UN épi szorítóegységek Mori Seiki 75A Metrikus változat oromant apto - géphez igazított befogó egységek Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1z ltz U TR/LE-MS75A TR/L-MS75A Forgó szerszámtartók Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 h2 l1x l1z ltz U DNE-MS75A-E DNE-MS75A DN-MS75A-E DN-MS75A R = obbos, L = alos N = Semleges A épi szorítóegységek Mori Seiki 110A Metrikus változat Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 h2 l1x l1z ltz U TR/LE-MS110A TR/L-MS110A Forgó szerszámtartók Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 h2 l1x l1z ltz U DNE-MS110A-E DNE-MS110A DN-MS110A-E DN-MS110A R = obbos, L = alos N = Semleges 2 A géphez igazított szorítóegységekhez való pótalkatrészek dokumentuma letölthető Online katalógusok Katalógusok letöltése oromant apto - géphez igazított befogó egységek 45
46 oromant apto - géphez igazított befogó egységek szerszámbefogó megfeleltetési táblázat Doosan MT65A, MT75A és MT85A gépekhez TURN - UN Doosan MT65 Termékkód Doosan Puma 2100, 2600, 3100 M/MS/Y/SY 12ST MT65 Doosan Puma 2100, 2600 M/MS/Y/SY 24ST MT65 Doosan Puma TT2000, 2500 MS/SY Doosan Puma MX2000, 2500, 2600 T/ST/SY Doosan Puma 300 M/MS 4-TR/LE-T65A x x x 4-TR/LE-T65A-DT x x x x x 4-TR/LE-T65A-TT x 4-TR/LE-T65A-YT x x x 4-TR/L-T65A x x 4-TR/L-T65A-SS x x 4-DNE-T65A-E x x x x x 4-DNE-T65A- x x x x x 4-DN-T65A-E x x x x 4-DN-T65A- x x x x AP-TNE-T65A-25 x x x x x Doosan MT75 Termékkód Doosan Puma 400, 480 M/LM Doosan Puma VT750 M, Doosan Puma V550 M M-2SP 5-TR/LE-T75A x x x 5-TR/L-T75A x x 5-DNE-T75A-E x x x 5-DNE-T75A- x x x 5-DN-T75A-E x x x 5-DN-T75A- x x x Doosan MT85 Termékkód Doosan Puma 600, 700, 800M Doosan Puma VT900M 6-TR/LE-T85A x x 6-TR/L-T85A x x 6-DNE-T85A-E x x 6-DNE-T85A- x x 6-DN-T85A-E x x 6-DN-T85A- x x oromant apto - géphez igazított befogó egységek 46
47 TURN - UN épi szorítóegységek MT65 általános csatlakozófelület, pl. Doosan Metrikus változat oromant apto - géphez igazított befogó egységek Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1z ltz U TR/LE-T65A TR/LE-T65A-DT TR/LE-T65A-TT TR/LE-T65A-YT TR/L-T65A TR/L-T65A-SS Forgó szerszámtartók Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1z ltz U DNE-T65A-E DNE-T65A DN-T65A-E DN-T65A R = obbos, L = alos N = Semleges A satlakozóelem leszúró pengékhez Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 f1 h2 l21 U AP-TNE-T65A N = Semleges satlakozóelem leszúró pengékhez Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 f1 h2 l21 U AP-TNE-T65A A géphez igazított szorítóegységekhez való pótalkatrészek dokumentuma letölthető Online katalógusok Katalógusok letöltése oromant apto - géphez igazított befogó egységek 47
48 épi szorítóegységek MT75 általános csatlakozófelület, pl. Doosan Metrikus változat oromant apto - géphez igazított befogó egységek Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x ltz U TR/LE-T75A TR/L-T75A Forgó szerszámtartók Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x ltz U DNE-T75A-E DNE-T75A DN-T75A-E DN-T75A R = obbos, L = alos N = Semleges TURN - UN MT85 általános csatlakozófelület, pl. Doosan Metrikus változat Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1z ltz U TR/LE-T85A TR/L-T85A Forgó szerszámtartók Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1z ltz U DNE-T85A-E DNE-T85A DN-T85A-E DN-T85A R = obbos, L = alos N = Semleges 2 A géphez igazított szorítóegységekhez való pótalkatrészek dokumentuma letölthető Online katalógusok Katalógusok letöltése oromant apto - géphez igazított befogó egységek 48
49 TURN - UN oromant apto - géphez igazított befogó egységek Melyik szerszámbefogó melyik Nakamura-Tome géphez illik (NA55A és NA65A) Nakamura Tome NA55A Termékkód Nakamura-Tome WT-150, WT-250 Nakamura-Tome Super NT, NTM 3 Nakamura-Tome Super NTX Nakamura-Tome S- 200, S-250 Nakamura-Tome TW-10, TW-20 (16 stn.) 4-TR/LE-NA55A x x x x x 4-TR/LE-NA55A-DT x x x 4-TR/L-NA55A x x x x 3-DNE-NA55-E x x x x x 3-DNE-NA55- x x x x x 3-DN-NA55A-E x x x x 3-DN-NA55A- x x x x Nakamura Tome NA65A Termékkód Nakamura-Tome WT-300 Nakamura-Tome Super NTX Nakamura-Tome TW-20 (12 stn.) Nakamura-Tome S TR/LE-NA65A x x x x 4-TR/LE-NA65A-DT x x x 4-TR/L-NA65A x x x x 4-DNE-NA65A-E x x x x 4-DNE-NA65A- x x x x 4-DN-NA65A-E x x x x 4-DN-NA65A- x x x x oromant apto - géphez igazított befogó egységek 49
50 épi szorítóegységek Nakamura Tome NA55A Metrikus változat Forgó szerszámtartók Nakamura Tome NA65A Metrikus változat Forgó szerszámtartók oromant apto - géphez igazított befogó egységek Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1z ltz U TR/LE-NA55A TR/LE-NA55A-DT TR/L-NA55A Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1z ltz U DNE-NA55A-E DNE-NA55A DN-NA55A-E DN-NA55A Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1z ltz U TR/LE-NA65A TR/LE-NA65A-DT TR/L-NA65A Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1z ltz U DNE-NA65A-E DNE-NA65A DN-NA65A-E DN-NA65A R = obbos, L = alos N = Semleges R = obbos, L = alos N = Semleges TURN - UN 2 A géphez igazított szorítóegységekhez való pótalkatrészek dokumentuma letölthető Online katalógusok Katalógusok letöltése oromant apto - géphez igazított befogó egységek 50
51 TURN - UN épi szorítóegységek Okuma OK60A Metrikus változat oromant apto - géphez igazított befogó egységek Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x ltz h1y U TR/LE-OK60A TR/LE-OK60A-DT TR/LE-OK60A-YT TR/L-OK60A Forgó szerszámtartók Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 h2 l1x l1z ltz U DNE-OK60A-E DNE-OK60A DN-OK60A-E DN-OK60A R = obbos, L = alos N = Semleges A satlakozóelem leszúró pengékhez Méretek, mm, coll dmm, méret, mm satlakozó méret Rendelési kód b2 b21 f1 h2 U AP-TNE-OK60A N = Semleges OK60A, gépmodellek: L2000 EX L2500EX L3000EX 2 A géphez igazított szorítóegységekhez való pótalkatrészek dokumentuma letölthető Online katalógusok Katalógusok letöltése oromant apto - géphez igazított befogó egységek 51
52 oromant apto - satlakozók eszterga szerszámokhoz satlakozóelemek tömör fúrórudakhoz 131 TURN - UN Metrikus megvezetés l1 = programozási hossz Méretek, mm satlakozó méret Rendelési kód űtőközeg 1) dmt 2) D5m D1 l1 l3 l ) 1 = központon átmenő hűtés 2) Tűrés = oll, menesztő l1 = programozási hossz Méretek, coll satlakozó méret Rendelési kód űtőközeg 1) dmt 2) D5m D1 l1 l3 l ) 1 = központon átmenő hűtés 2) Tűrés = oromant apto satlakozók eszterga szerszámokhoz 52
53 TURN - UN Utánmunkálható forgácsoló egységek oromant apto - satlakozók eszterga szerszámokhoz A oromant apto előgyártmányoknak "lagy" az elsö része, így lehetővé válik különböző alakok kimunkálása. Az anyag 25 R MoS4, gyengén ötvözött acél. Szakítószilárdság: 700 N/mm Egyensúlyi hőmérséklet: űtőközeg: Polimer Temperálás: 1 óra 200 Megjegyzés: a helyi edzésre van szükség, akkor indukciós edzést kell alkalmazni. Ennél az anyagnál az elérhető max. keménység: 50 R. Méretek, milliméter, col (mm, in.) satlakozó méret D5m D5m D1 Rendelési kód mm in. mm in. mm in. mm 3 3-NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR NR D1 l7 l7 l21 l21 in oromant apto satlakozók eszterga szerszámokhoz 53
54 osszabbító átalakító oromant apto - satlakozóelemek forgószerszámokhoz TURN - UN satlakozó méret Méretek, milliméter, col (mm, in.) l1 = programozási hossz D5m époldal Szerszám oldal Rendelési kód űtőközeg 1) mm in. mm in. mm in A A A A A A A A A A ) 1 = központon átmenő hűtés D5m D5t D5t l1 l1 U Rövid kialakítás, csak szegmens szorításhoz satlakozó méret Figyelem! Nem alkalmazható olyan szerszámtartókkal, melyek központosító csavarral rögzítenek. Méretek, milliméter, col (mm, in.) l1 = programozási hossz D5m époldal Szerszám oldal Rendelési kód űtőközeg 1) mm in. mm in. mm in ) 1 = központon átmenő hűtés D5m D5t D5t l1 l1 U oromant apto satlakozóelemek forgószerszámokhoz 54
55 TURN - UN sökkentő átalakító oromant apto - satlakozóelemek forgószerszámokhoz 1. kivitel 2. kivitel l1 = programozási hossz satlakozó méret Méretek, milliméter, col (mm, in.) D5m Kivitel époldal Szerszám oldal Rendelési kód űtőközeg 1) mm D5m D5t in. mm D5t l1 l1 l3 l3 in. mm in. mm in. U α A A A A A A A A A A A A A A ) 1 = központon átmenő hűtés Rövid kialakítás, csak szegmens szorításhoz satlakozó méret Figyelem! Nem alkalmazható olyan szerszámtartókkal, melyek központosító csavarral rögzítenek. Méretek, milliméter, col (mm, in.) l1 = programozási hossz D5m époldal Szerszám oldal Rendelési kód űtőközeg 1) mm in. mm in. mm in. mm in ) 1 = központon átmenő hűtés D5m D5t D5t l1 l1 l3 l3 U oromant apto satlakozóelemek forgószerszámokhoz 55

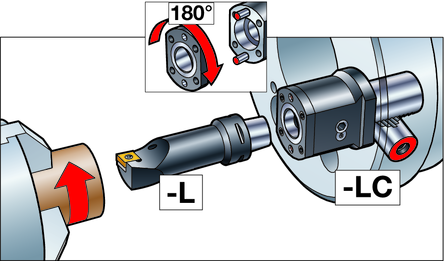

56 sökkentő átalakító 180 -kal elforgatott poligon Rövid kialakítás, csak szegmens szorításhoz R oromant apto - satlakozóelemek forgószerszámokhoz TURN - UN Figyelem! Nem alkalmazható olyan szerszámtartókkal, melyek központosító csavarral rögzítenek. l1 = programozási hossz satlakozó méret Méretek, mm, coll époldal Szerszám oldal Rendelési kód űtőközeg 1) D5m D5t l1 U R R R ) 1 = központon átmenő hűtés sökkentő átalakító 180 -kal elforgatott poligon Rövid kialakítás, csak szegmens szorításhoz R Figyelem! Nem alkalmazható olyan szerszámtartókkal, melyek központosító csavarral rögzítenek. l1 = programozási hossz satlakozó méret Méretek, mm, coll époldal Szerszám oldal Rendelési kód űtőközeg 1) D5m D5t l1 l3 U R ) 1 = központon átmenő hűtés oromant apto satlakozóelemek forgószerszámokhoz 56
57 TURN - UN oromant apto - satlakozóelemek forgószerszámokhoz oromant apto rövid adapter cserélhető fejhez Megfogóhornyok nélkül, manuális szerszámcseréhez esztergaközpontokon. x-391.e x-a391.e Metrikus változat l1 = programozási hossz Méretek, mm oromant apto méret olos változat satlakozó méret Rendelési kód űtőközeg 1) D5m D5t l1 l3 U 3 E E E E E E E E E E E E E E E E Méretek, coll oromant apto méret satlakozó méret Rendelési kód űtőközeg 1) D5m D5t l1 l3 V 3 E10 3-A391.E E12 3-A391.E E10 4-A391.E E12 4-A391.E E16 4-A391.E E10 5-A391.E E12 5-A391.E ) 1 = központon átmenő hűtés A oromill 316 adapterek és marófejek teljes választéka megtalálható a Maró, fúró és furatesztergáló szerszámok katalógusának D és fejezeteiben. Főbb pótalkatrészek Torque value Nyomatéktartomány satlakozó méret Kulcs Nyomatékkulcs fej 1) Nyomatékkulcsfej 2 élű szármaróhoz 1) Nm col-font Nyomaték kulcs Nm col-font E E E ) Tartozék, külön kell megrendelni oromant apto satlakozóelemek forgószerszámokhoz 57
58 ER patronos tokmány, rövid ajtott szerszámokhoz efogóhornyok nélkül DN 6499/ P Dinamikusan kiegyensúlyozva oromant apto - satlakozóelemek forgószerszámokhoz Tartozékok Nem szállítva együtt a szerszámmal, külön rendelendő Lásd a fő katalógust a maró, fúró és furatesztergáló szerszámokhoz. TURN - UN Rövid kivitel oromant apto rövid (kézi szerszámcserékhez esztergaközpontokban) Megjegyzés: sak szegmens szorításhoz. Alap szerszámtartókkal, hosszabbító és csökkentő átalakítókkal nem használható. Nem használható automata szerszámváltóban, mivel nincs horony a megfogáshoz Méretek, milliméter, col (mm, in.) dmt dmt dmt dmt satlakozó D5m D5m min min max max D21 D21 l3 l3 l21 l21 méret Rendelési kód űtőközeg 1) mm in. mm in. mm in. mm in. mm in. mm in. U Patron Dinamikusan kiegyens méret úlyozva ER ER ER ER 32 P 1) 1 = központon átmenő hűtés oromant apto satlakozóelemek forgószerszámokhoz 58
59 TURN - UN Menetfúró átalakítók Patron külső hűtőfolyadék ellátással Rövid kialakítás, önbeálló, esztergaközpontokhoz oromant apto - satlakozóelemek forgószerszámokhoz efogóhornyok nélkül kézi szerszámcseréhez A Megjegyzés: sak szegmens szorításhoz. l1 = programozási hossz Menetfúró méret tartomány Menetfúró szár méretek, mm, col Méretek, mm, coll min max satlakoz dmm k ó méret Rendelési kód űtőközeg 1) min max min max D5m D1 D21 l1 l3 l21 - z + z U Nyomaték Nm 2) M4 M A 3) M4 M M4 M A 3) M4 M M4 M A M4 M M5 M A 3) M5 M M5 M A M5 M ) 0 = nincs hűtőközeg 2) Max. meghúzási nyomaték 3) Meghajtott szerszámtartókhoz. A megfogóhoz készített horony nélkül. A patronokat külön kell megrendelni, lásd lent. Patronok Rendelési kód Patron méret dm m mm (coll) Szár 1) DN 374 Megfelelő a következőkhöz: ( ) A-OZ 421 M4-M8 (0-1/4) x xxxa ( ) A-OZ 422 M6-M12 (1/4-9/16)...01 xxxa ( ) A-OZ 440 M5-M10 (0-1/4)...02 xxxa ( ) A-OZ 443 M7-M16 (5/16-5/8)...02 xxxa ( ) A-OZ 461 M10-M16 (9/16-3/4)...03 xxxa ( ) A-OZ 462 M20-M30 (13/16-1 1/8)...03 xxxa 1) Egyéb szabványokhoz ellenőrizze a szár méreteit: k és dmm oromant apto satlakozóelemek forgószerszámokhoz 59
60 57
61 Tartozékok és pótalkatrészek jelölése A TURN - UN Tartozékok és pótalkatrészek jelölése Tartozékok Készülékek Zsírzó szem Oldal Előmérő szerelvény Sablon beállító idomszerek Oldal Nyomógomb működtetésű szelep 64 eállító szerszám 72 Szerelő szerszám 64 osszabbító kulcs, Központos csavar megfogás 65 Nyomatékkulcs szerszám cseréhez 65 Ajánlott meghúzási nyomatékok 66 Kioldó szerszám befogó egységekhez 67 Szerszámok a poligon persely szétszereléséhez Záródugasz Kiegyensúlyozó szerszám Tároló fészkek kúpos poligon furattal 69 űtőfolyadék-csövek a oromant apto -hoz 68 Pótalkatrészek Kézi működtetésű szorító egységek Típus: 2085 Típus: 2000 Típus: 3000 Oldal as típus 75 Típus: engeres szártípus 77 VD ferde kivitel, DN VD Egyenes kivitel, DN D külső 80 D belső 80 idraulikus működtetésű szorítóegységek Típus: 5010 Típus 5110 Típus: 5210 oromant apto csatlakozóelemek oromant apto csatlakozóelem tömör fúrórudakhoz osszabbító/csökkentő átalakítók Patronos tokmány átalakítók Menetfúró átalakítók A oromant apto Multi-Task szerszámok pótalkatrészei a fejezetben 61
62 Tartozékok A Tartozékok Szerelőkészülék moduláris szerszámok össze- és szétszereléséhez TURN - UN Készülék test Készülék test Megrendelési kód: Rendelési kód Rendelési kód Rendelési kód Persely Szerszámtartó típusa, mérete Perem allér Szerszámtartó típusa, mérete oromant apto 3 méret oromant apto 3 méret oromant apto 4 méret oromant apto 4 méret oromant apto 5 méret oromant apto 5 méret oromant apto 6 méret oromant apto 6 méret oromant apto 8 méret oromant apto 8 méret oromant apto 10 méret * oromant apto 10 és 8X méret A05 SK 50 A/ alak A05 SK 50 A alak A06 SK 63 automatikus szerszámcseréhez A06 SK 63 A alak A08 SK 80 A/ alak A08 SK 80 A alak A10 SK 100 A/ alak A10 SK 100 A alak MAS-T 50/AT/SO A12 SK 125 A alak MAS-T 30/AT/SO MAS-T MAS-T 40/AT/SO MAS-T MAS-T PLUS, MAS T PLUS, MAS T DN 69871/40, ANS SO7388/1-40, AT DN 69871/50, ANS SO7388/1-50, AT PLUS DN69871/1-40, PLUS 7388/ PLUS DN69871/1-50, PLUS 7388/ DN /NMT DN /NMT Varilock méret: Varilock méret: Varilock méret: 80 * Kombinált gallér/perem 10-hez és 8X-hez Megjegyzés: A kulcs a perselyhez jár. Szerelőkészülék es készülék a oromant apto és SK csatlakozású szerszámok szereléséhez Válassza ki a peremet, patront és perselyt az összeszerelendő szerszámhoz. Válassza ki a csatlakozónak megfelelő perselyt. A készüléket a munkapadhoz kell rögzíteni három belső kulcsnyílású csavarral (nem a készülék része). 62
63 Tartozékok A TURN - UN Szerelőkészülék Tartozékok alaptartók össze- és szétszereléséhez Pneumatikusan működtetett Figyelem! A xx számú készülékhez lábpedál tartozik. A kezelési utasítást a készülékhez mellékeljük A szükséges levegő nyomás 6 bar (85 lbs/in2) Méret Rendelési kód Méretek, mm, coll Kúp SK d b D 21 D 22 l 21 l 22 l 23 l 24 l 25 l x1 l x2 l y1 l y2 U
64 Tartozékok A Zsírzó szem Tartozékok Nyomógomb működtetésű szelep TURN - UN Méret Rendelési kód Műszaki adatok: Üzemi nyomás: min. 100 bar A fészek méreteivel kapcsolatban lásd a Műszaki kézikönyvet, vagy lépjen kapcsolatba az Önhöz legközelebbi Sandvik oromant képviselettel. Rendelési kód: -POV-01 Szerelő szerszám Szerszám a befogó mechanizmus össze-/ szétszereléshez az N2000 típusú befogó egységhez oromant apto méret Rendelési kód 3-AT AT AT Szerelő szerszámok Ezeket a tartozékokat külön kell megrendelni. Ajánlott, hogy az első oromant apto egységekkel együtt rendeljék meg satlakozó méret iztosító anya csavarkulcsa osszabbító kulcs Nyomatékkulcs TK TK TK TK TK-04 64
65 Tartozékok A TURN - UN osszabbító kulcs, Központos csavar megfogás Tartozékok -TK Nm ft-lbs Ajánlott szorítónyomaték Rendelési kód Kulcs Pótalkatrészek csatlakozóelem mérete Nyomatékkulcs satlakozó méret Nm ft-lbs l mm(col) mm Kulcs átalakító TK (26.9) Nyomatékkulcs szerszám cseréhez -TK Nm ft-lbs -TK Nm ft-lbs -TK-03 Ajánlott Rendelési kód szorítónyomaték Kulcs csatlako zóelem mérete Pótalkatrészek Nyomatékkulcs satlakozás mérete Nm ft-lbs l mm(col) mm Kulcs átalakító T-TK TK TK TK TK TK (21.6) SO 6789 szerint kell kalibrálni, max. 4% hibahatáron belül 65
66 Tartozékok Ajánlott meghúzási nyomatékok TURN - UN oromant apto meghúzási nyomaték: Manuális szorító egységek, N2000-es és N3000-es típusok satlakozó méret Nyomaték ft-lbs Nm oromant apto meghúzási nyomaték: Kézi szorítású befogó egységek és hajtott szerszámok satlakozó méret Nyomaték ft-lbs Nm oromant apto ajánlott nyomás: idromechanikus befogók, 5000-es típus efogás Kilökés satlakozó méret Nyomás (bar) Nyomás (bar) (1450) 100 (1450) 5 80 (1160) 80 (1160) 6 80 (1160) 80 (1160) 8 80 (1160) 80 (1160) (1160) 80 (1160) A szükséges olajmennyiség minden esetben: 6 l/min oromant apto alaptartók Központos csavar megfogás satlakozó méret Nyomaték Nm ft-lbs Tartozékok 66
67 TURN - UN Kilökő szerszám a polygon persely kiszereléséhez kézi és automata szorítású egységeknél satlakozó méret Tartozékok Rendelési kód 3 -ET ET ET-02 Kilökő szerszám Kilökő szerszám 6 -ET ET-02 Megjegyzés: a visszahúzó szerszám külön rendelendő Kilökő szerszám asználható a poligon szűkítő eltávolításához a befogóból, együtt a -ET-01/02 -vel satlakozó méret Rendelési kód Pótalkatrészek Központosító csavar Kerületi csavar 3 3-WDT-01M WDT-01M WDT-01M WDT-01M WDT Záródugasz satlakozó méret Rendelési kód Kézi egység Automatikus egység Típus: P-01-3-P P-01 4-PA-01 4-P P-01 5-PA-01 5-P P-01 6-PA P-01 8-PA PA-01 - Kiegyensúlyozó szerszám satlakozó méret Rendelési kód AT AT AT AT AT AT - 01 Tartozékok 67
68 Tartozékok űtőfolyadék-csövek a oromant apto -hoz TURN - UN x-t a oromant apto - -hoz A hűtőfolyadék csövekre vonatkozó követelmények gépenként eltérőek lehetnek, lásd a gép adatait szerelés előtt. asználat előtt győződjön meg arról, hogy illeszkedik a hűtőfolyadékcső a szorító eszközbe/vagy gépbe. Rögzítés Leszerelés Lásd az M/ kézikönyvet iztonsági vezérlés Az biztonsági vezérlőegységek segítségével meg lehet mérni a gép befogórendszere által kifejtett rögzítő erőt. a ez az erő kicsi, akkor a szerszám dinamikus tulajdonságai romlanak. További felvilágosításért forduljon a helyi Sandvik képviselőhöz. Tartozékok 68
69 TURN - UN Tároló fészkek kúpos poligon furattal Tartozékok Alumínium nyers fészkek Műanyag tároló fészkek (piros) ó minőségű műanyag fészkek (fekete) Méretek, mm, coll satlakozó méret Rendelési kód b 21 D 21 h 2 l 2 l 21 l 22 Az összes műanyag fészek rendelhető 17 mm, 20 mm, 25 mm és 1'' furatosztással Kiváló minőségű műanyag. Piros színű. asználható: csak függőleges tároláshoz PL-01 típus esetén vízszintes és függőleges helyzetben ó minőségű erős fekete műanyag. épen lévő szerszámtárakhoz az AL-01. reteszeléssel Alumíniumkazetás előgyártmányok egyedi igényekhez. AL-01-gyel történő használathoz Tartozékok 69
70 Tartozékok Reteszelő mechanizmus kazettákhoz TURN - UN -PL-01 Passzív rögzítő mechanizmus Felfelé néző függőleges és vízszintes tárolási helyzethez. SOA sem szabad lefelé néző helyzetben használni. -AL-01 Aktív rögzítő mechanizmus Mindenfajta szöghelyzethez. satlakozó méret Rendelési kód úzóerő, N úzóerő, font 4 4-PL Központi passzív záró mechanizmus. Rugós 5 5-PL PL PL szorítás. Közvetlenül beleillik minden 4000-es típusú kazettába. satlakozó méret Rendelési kód Max. szerszám súly, Kg Aj. max. szerszámtömeg, font 4 4-AL Aktív reteszelő mechanizmus mechanikus nyomás. 5 5-AL Közvetlenül illik minden 5000/6000-es típusú kazettába. 6 6-AL AL AL Tartozékok 70
71 TURN - UN Tartozékok Előmérő befogó oromant apto forgácsoló egységekhez A oromant apto csatlakozás kiváló ismétlési pontosságot biztosít, ha azonos elemek kapcsolódnak. Ez a pontosság teszi lehetővé, hogy a váltólapka átfordítása után az él helyzetét két koordináta irányban a Sandvik cég új készülékével ellenőrizzük. A bemért szerszám gépre fogása után az él helyzetének bemért eltérését a vezérlő kompenzálja. A bemérő készüléket bármilyen mérőórával használni lehet, de a Sandvik cég javasolja a mérőasztalra helyezést és a nullázható és közvetlen tapintású mérőóra használatát Alapkivitel a már van a műhelyben megfelelő mérőeszköz, akkor csak az alábbiakra van szükség: emérő egység Tartó lap (lerögzítés) Mesterdarab emérő egység Méretek, mm (col) satlakozó méret Rendelési kód A 3 3-PMU-01M 65 (2.56) 85 (3.35) 44 (1.79) 4 4-PMU-01M 77 (3.03) 94 (3.70) 54 (2.13) 5 5-PMU-01M 94 (3.70) 130 (5.12) 70 (2.76) 6 6-PMU (4.40) 135 (5.31) 90 (3.54) 8 8-PMU (5.24) 150 (5.91) 106 (4.17) Tartó lap Pótalkatrészek 1 2 satlakozó méret Rendelési kód Kúpvonócsap savar 3 8 -P Tartozékok 71
