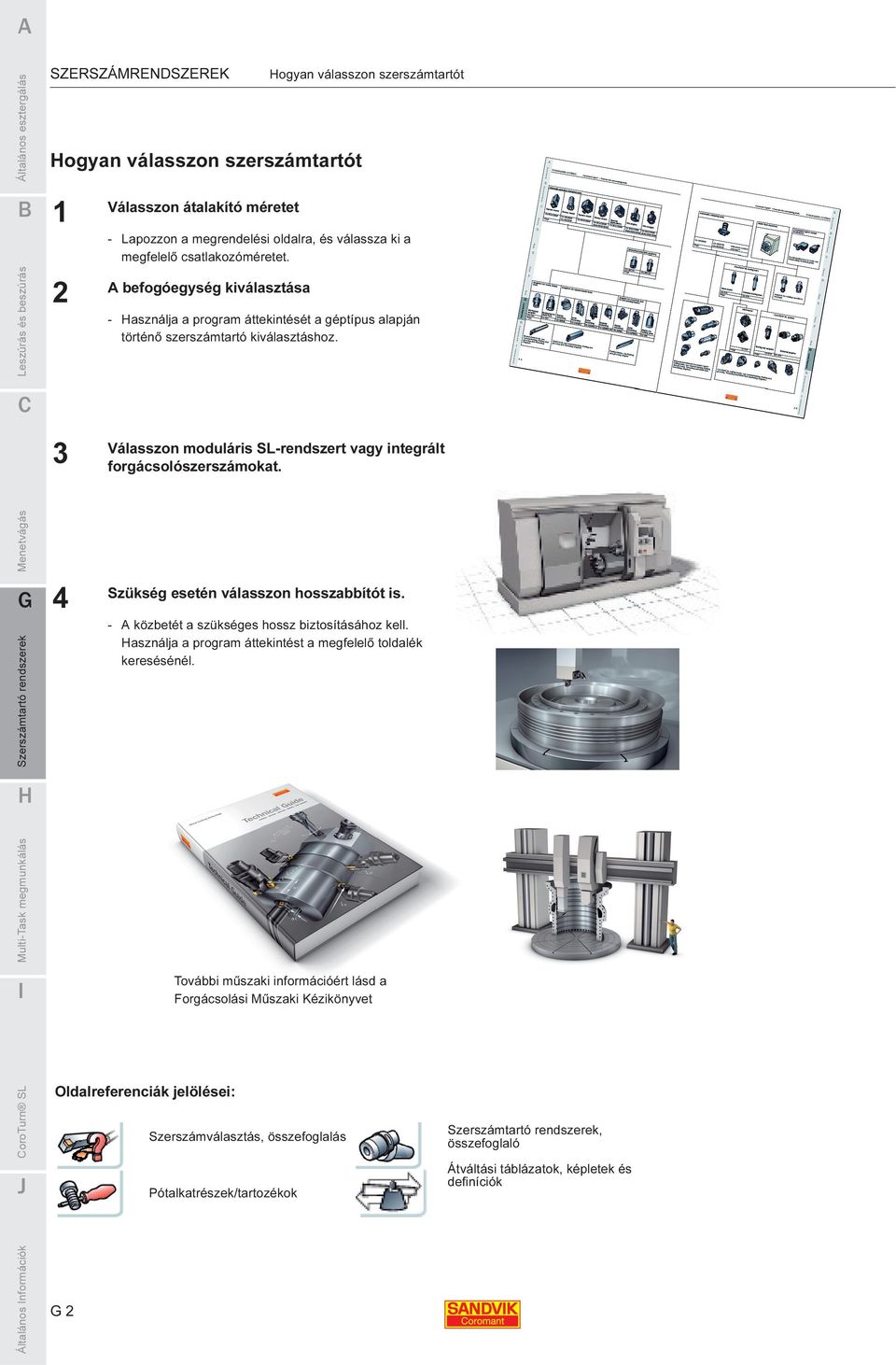

1 TOOLN SYSTEMS ow to select tool holding ogyan válasszon szerszámtartót ogyan válasszon szerszámtartót Válasszon átalakító méretet 1 - Lapozzon a megrendelési oldalra, és válassza ki a megfelelő csatlakozóméretet. A befogóegység kiválasztása 2 - asználja a program áttekintését a géptípus alapján történő szerszámtartó kiválasztáshoz. 3 Válasszon moduláris SL-rendszert vagy integrált forgácsolószerszámokat. Szükség esetén válasszon hosszabbítót is. 4 - A közbetét a szükséges hossz biztosításához kell. asználja a program áttekintést a megfelelő toldalék keresésénél. További műszaki információért lásd a Forgácsolási Műszaki Kézikönyvet Oldalreferenciák jelölései: Szerszámválasztás, összefoglalás Pótalkatrészek/tartozékok, összefoglaló Átváltási táblázatok, képletek és definíciók 2

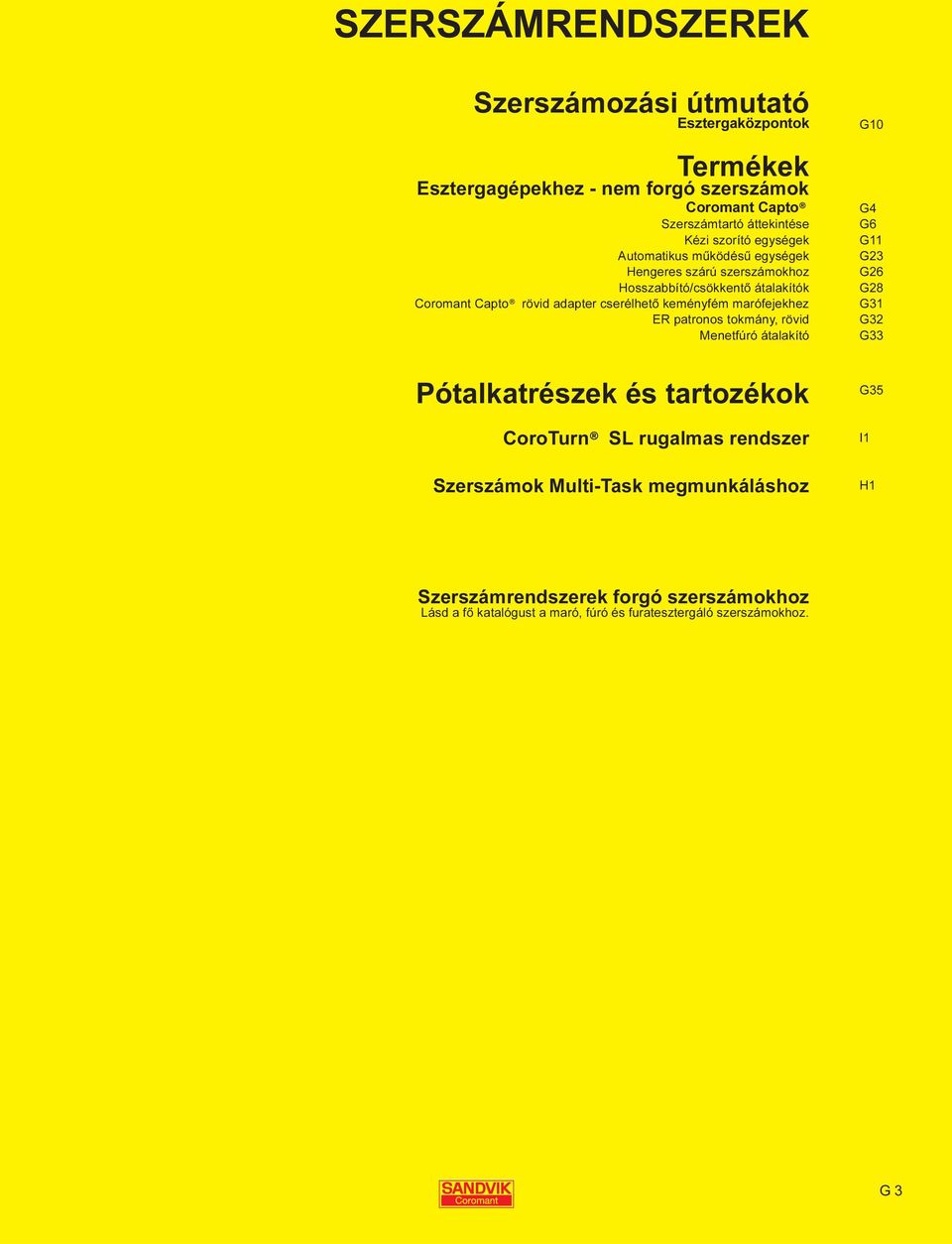

2 TOOLN SYSTEMS Content Szerszámozási útmutató Esztergaközpontok Termékek Esztergagépekhez - nem forgó szerszámok Coromant Capto Szerszámtartó áttekintése Kézi szorító egységek Automatikus működésű egységek engeres szárú szerszámokhoz osszabbító/csökkentő átalakítók Coromant Capto rövid adapter cserélhető keményfém marófejekhez ER patronos tokmány, rövid Menetfúró átalakító Pótalkatrészek és tartozékok CoroTurn SL rugalmas rendszer Szerszámok hoz Szerszámrendszerek forgó szerszámokhoz Lásd a fő katalógust a maró, fúró és furatesztergáló szerszámokhoz. 3

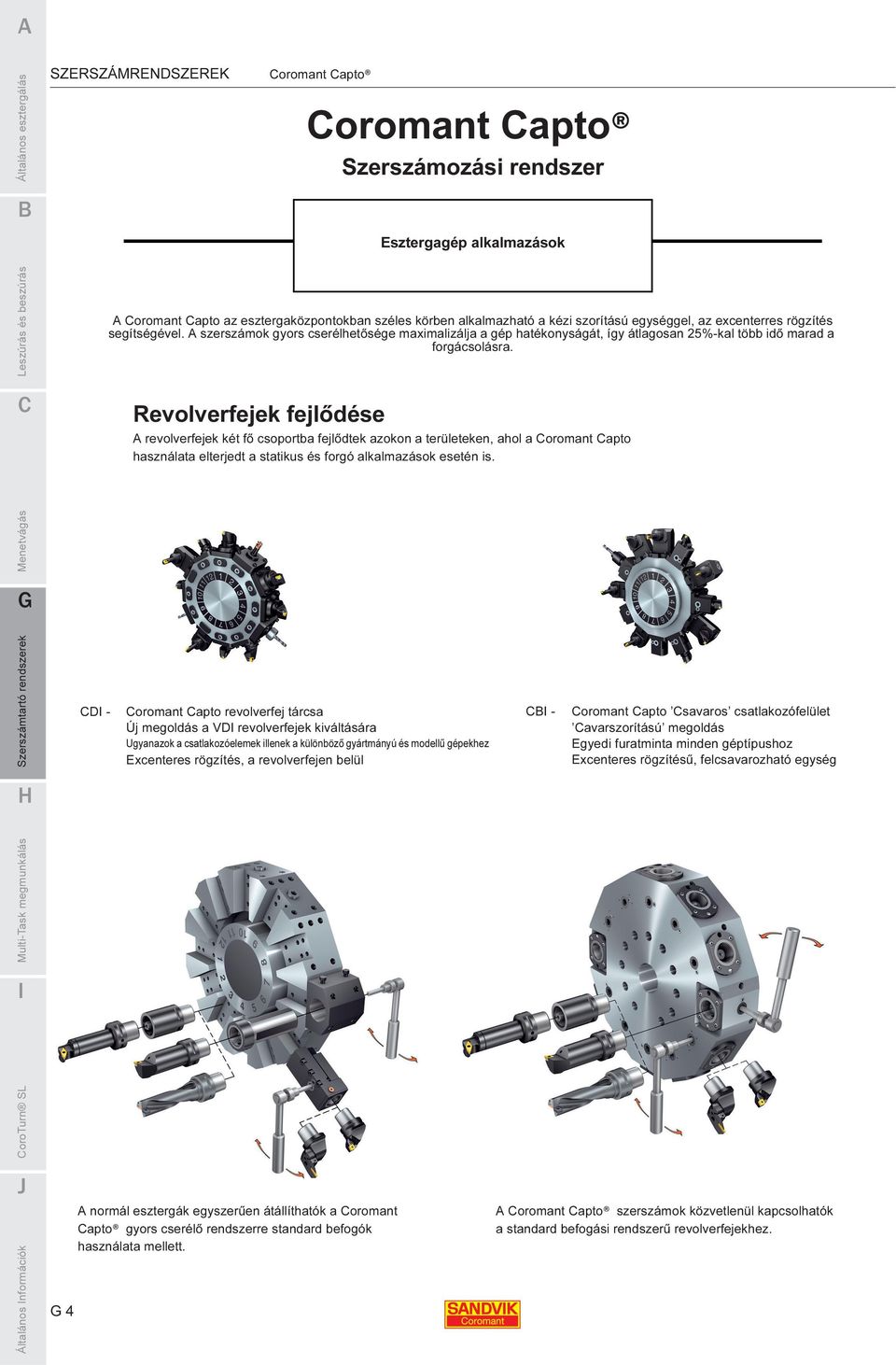

3 TOOLN SYSTEMS Coromant Capto Coromant Capto Coromant Capto Szerszámozási rendszer Esztergagép alkalmazások A Coromant Capto az esztergaközpontokban széles körben alkalmazható a kézi szorítású egységgel, az excenterres rögzítés segítségével. A szerszámok gyors cserélhetősége maximalizálja a gép hatékonyságát, így átlagosan 25%-kal több idő marad a forgácsolásra. Revolverfejek fejlődése A revolverfejek két fő csoportba fejlődtek azokon a területeken, ahol a Coromant Capto használata elterjedt a statikus és forgó alkalmazások esetén is. CD - Coromant Capto revolverfej tárcsa Új megoldás a VD revolverfejek kiváltására Ugyanazok a csatlakozóelemek illenek a különböző gyártmányú és modellű gépekhez Excenteres rögzítés, a revolverfejen belül C - Coromant Capto Csavaros csatlakozófelület Cavarszorítású megoldás Egyedi furatminta minden géptípushoz Excenteres rögzítésű, felcsavarozható egység A normál esztergák egyszerűen átállíthatók a Coromant Capto gyors cserélő rendszerre standard befogók használata mellett. A Coromant Capto szerszámok közvetlenül kapcsolhatók a standard befogási rendszerű revolverfejekhez. 4

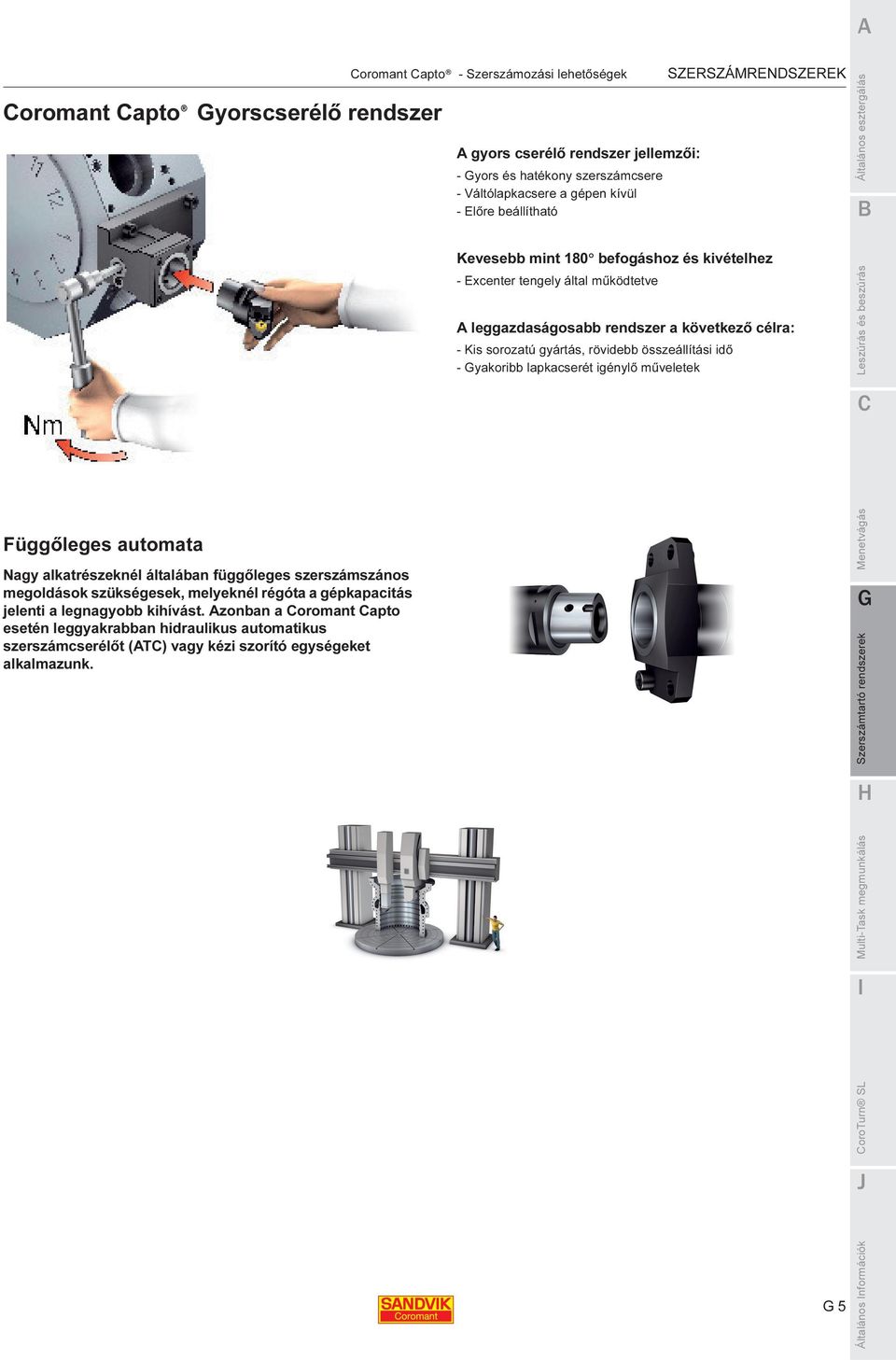

4 TOOLN SYSTEMS Coromant Capto - Tooling alternatives Coromant Capto yorscserélő rendszer Coromant Capto - Szerszámozási lehetőségek A gyors cserélő rendszer jellemzői: - yors és hatékony szerszámcsere - Váltólapkacsere a gépen kívül - Előre beállítható Kevesebb mint 180 befogáshoz és kivételhez - Excenter tengely által működtetve A leggazdaságosabb rendszer a következő célra: - Kis sorozatú gyártás, rövidebb összeállítási idő - yakoribb lapkacserét igénylő műveletek Függőleges automata Nagy alkatrészeknél általában függőleges szerszámszános megoldások szükségesek, melyeknél régóta a gépkapacitás jelenti a legnagyobb kihívást. Azonban a Coromant Capto esetén leggyakrabban hidraulikus automatikus szerszámcserélőt (ATC) vagy kézi szorító egységeket alkalmazunk. 5

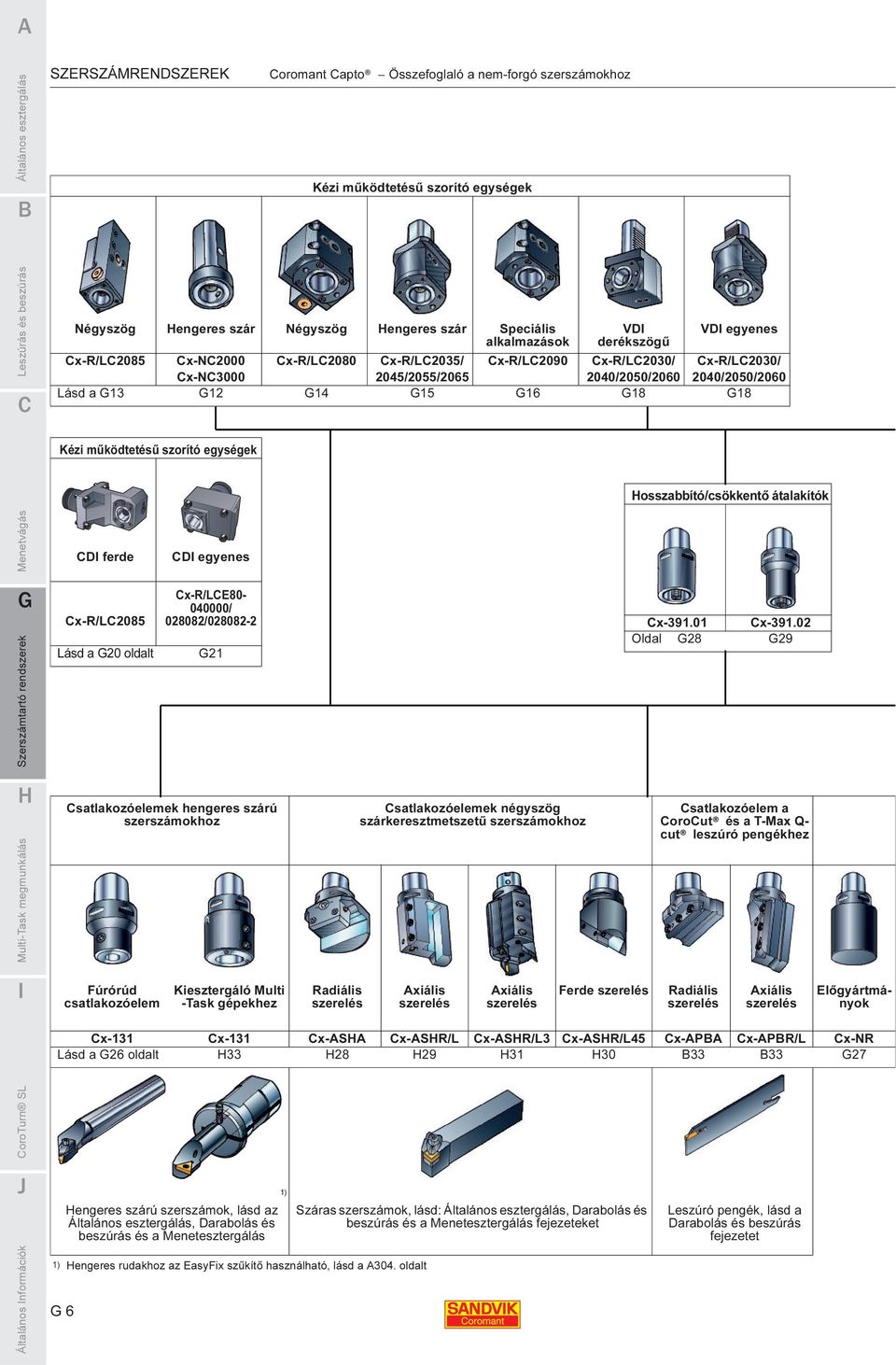

5 TOOLN SYSTEMS Coromant Capto Coromant Capto Összefoglaló a nem-forgó szerszámokhoz Kézi működtetésű szorító egységek Négyszög engeres szár Négyszög engeres szár Speciális alkalmazások VD derékszögű VD egyenes Cx-R/LC2085 Cx-NC2000 Cx-R/LC2080 Cx-R/LC2035/ Cx-R/LC2090 Cx-R/LC2030/ Cx-R/LC2030/ Cx-NC /2055/ /2050/ /2050/2060 Lásd a Kézi működtetésű szorító egységek osszabbító/csökkentő átalakítók CD ferde CD egyenes Cx-R/LC2085 Lásd a 20 oldalt Cx-R/LCE / / Cx Cx Oldal Csatlakozóelemek hengeres szárú szerszámokhoz Csatlakozóelemek négyszög szárkeresztmetszetű szerszámokhoz Csatlakozóelem a CoroCut és a T-Max Q- cut leszúró pengékhez Fúrórúd csatlakozóelem Kiesztergáló Multi -Task gépekhez Radiális szerelés Axiális szerelés Axiális szerelés Ferde szerelés Radiális szerelés Axiális szerelés Előgyártmányok Cx-131 Cx-131 Cx-ASA Cx-ASR/L Cx-ASR/L3 Cx-ASR/L45 Cx-APA Cx-APR/L Cx-NR Lásd a 26 oldalt ) engeres szárú szerszámok, lásd az, Darabolás és beszúrás és a Menetesztergálás Száras szerszámok, lásd:, Darabolás és beszúrás és a Menetesztergálás fejezeteket Leszúró pengék, lásd a Darabolás és beszúrás fejezetet 1) engeres rudakhoz az EasyFix szűkítő használható, lásd a A304. oldalt Overview for non-rotating tools 6

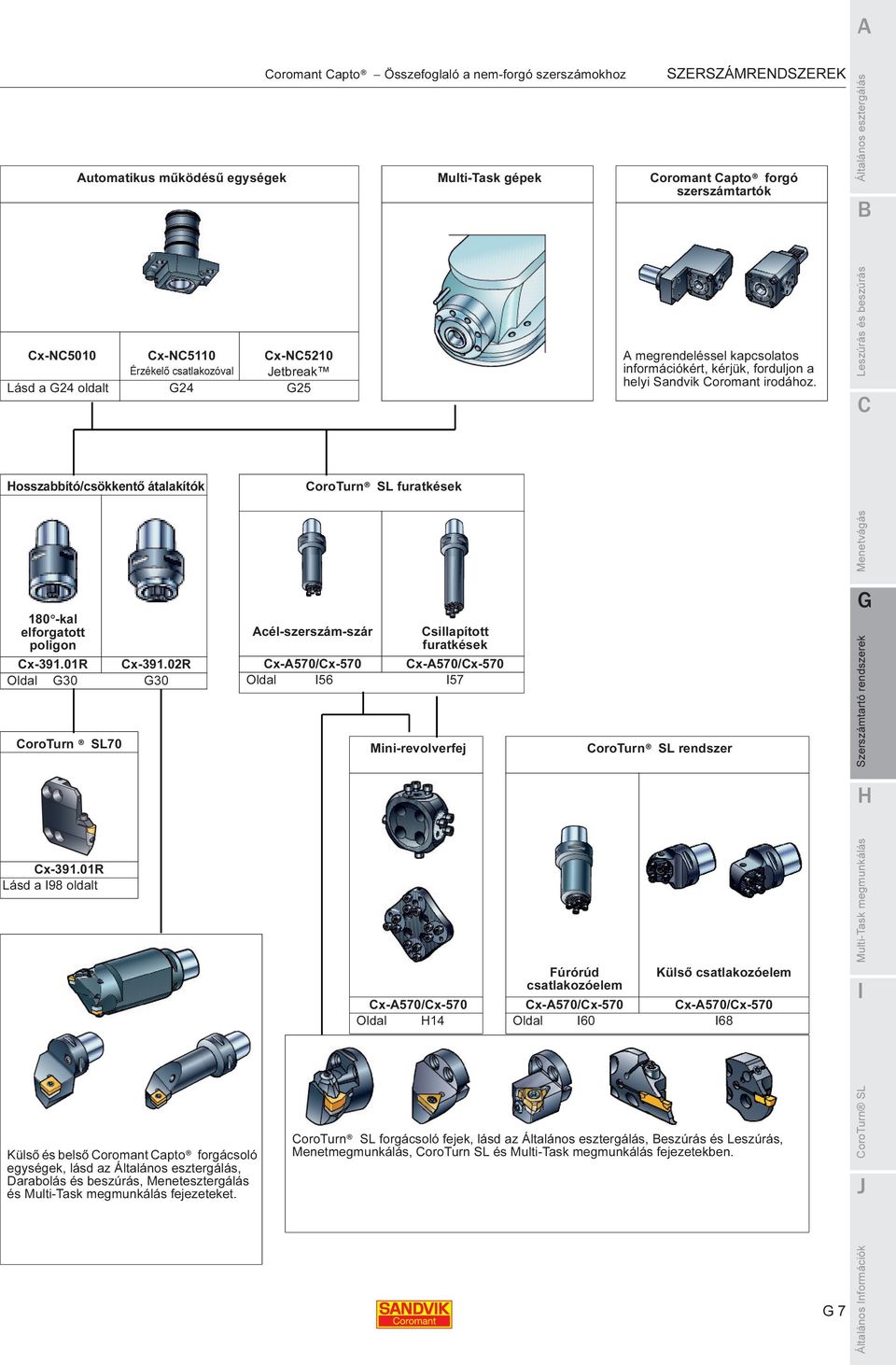

6 TOOLN SYSTEMS Coromant Capto Coromant Capto Összefoglaló a nem-forgó szerszámokhoz Automatikus működésű egységek Multi-Task gépek Coromant Capto forgó szerszámtartók Cx-NC5010 Cx-NC5110 Cx-NC5210 A megrendeléssel kapcsolatos Érzékelő csatlakozóval Jetbreak információkért, kérjük, forduljon a Lásd a 24 oldalt helyi Sandvik Coromant irodához. osszabbító/csökkentő átalakítók CoroTurn SL furatkések 180 -kal elforgatott poligon Cx R Cx R Oldal CoroTurn SL70 Acél-szerszám-szár Csillapított furatkések Cx-A570/Cx-570 Cx-A570/Cx-570 Oldal Mini-revolverfej CoroTurn SL rendszer Cx R Lásd a 98 oldalt Fúrórúd Külső csatlakozóelem csatlakozóelem Cx-A570/Cx-570 Cx-A570/Cx-570 Cx-A570/Cx-570 Oldal 14 Oldal Külső és belső Coromant Capto forgácsoló egységek, lásd az, Darabolás és beszúrás, Menetesztergálás és fejezeteket. CoroTurn SL forgácsoló fejek, lásd az, eszúrás és Leszúrás, Menetmegmunkálás, CoroTurn SL és fejezetekben. Overview for non-rotating tools 7

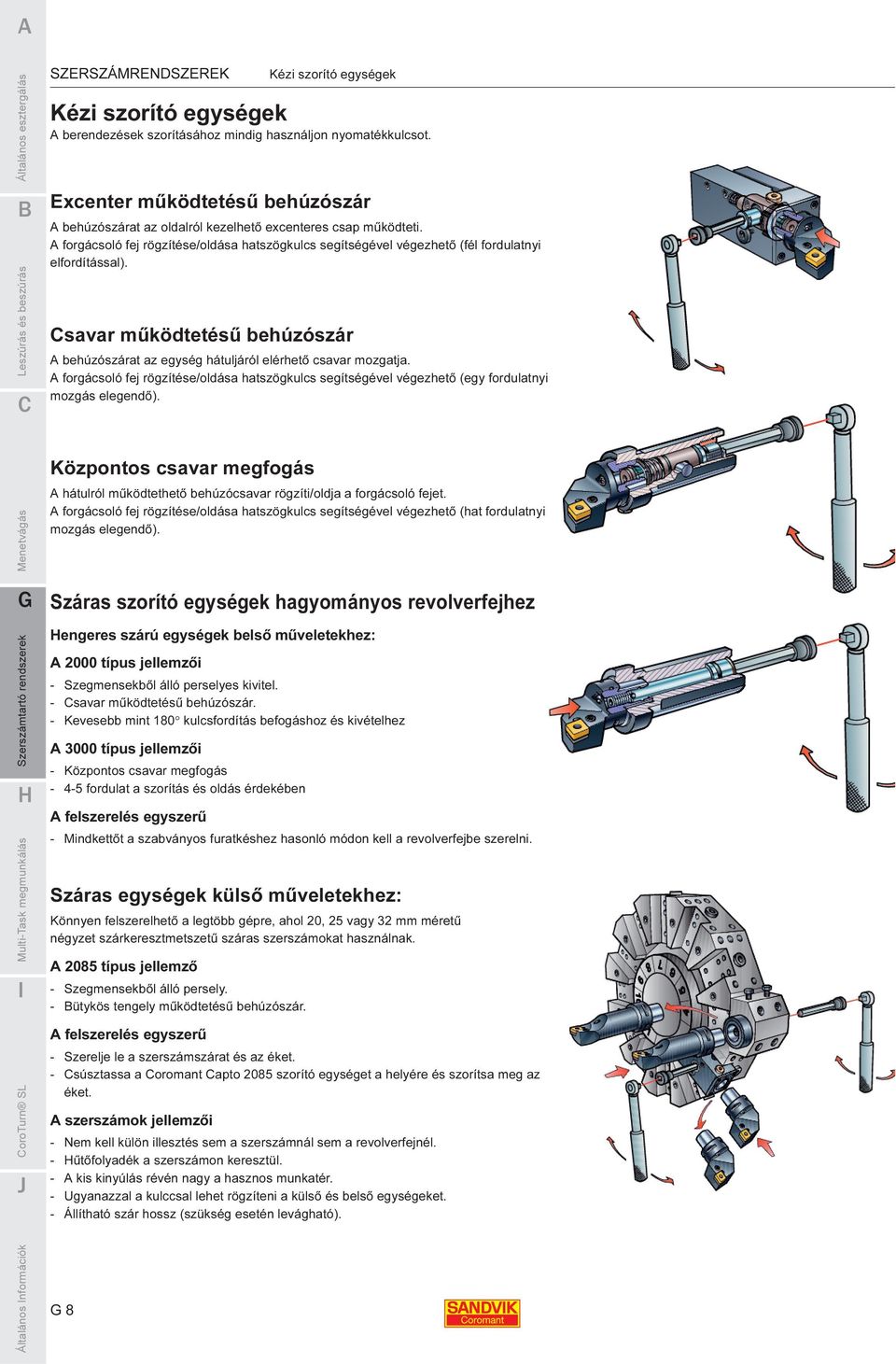

7 TOOLN SYSTEMS Manual clamping units Kézi szorító egységek Kézi szorító egységek A berendezések szorításához mindig használjon nyomatékkulcsot. Excenter működtetésű behúzószár A behúzószárat az oldalról kezelhető excenteres csap működteti. A forgácsoló fej rögzítése/oldása hatszögkulcs segítségével végezhető (fél fordulatnyi elfordítással). Csavar működtetésű behúzószár A behúzószárat az egység hátuljáról elérhető csavar mozgatja. A forgácsoló fej rögzítése/oldása hatszögkulcs segítségével végezhető (egy fordulatnyi mozgás elegendő). Központos csavar megfogás A hátulról működtethető behúzócsavar rögzíti/oldja a forgácsoló fejet. A forgácsoló fej rögzítése/oldása hatszögkulcs segítségével végezhető (hat fordulatnyi mozgás elegendő). Száras szorító egységek hagyományos revolverfejhez engeres szárú egységek belső műveletekhez: A 2000 típus jellemzői - Szegmensekből álló perselyes kivitel. - Csavar működtetésű behúzószár. - Kevesebb mint 180 kulcsfordítás befogáshoz és kivételhez A 3000 típus jellemzői - Központos csavar megfogás fordulat a szorítás és oldás érdekében A felszerelés egyszerű - Mindkettőt a szabványos furatkéshez hasonló módon kell a revolverfejbe szerelni. Száras egységek külső műveletekhez: Könnyen felszerelhető a legtöbb gépre, ahol 20, 25 vagy 32 mm méretű négyzet szárkeresztmetszetű száras szerszámokat használnak. A 2085 típus jellemző - Szegmensekből álló persely. - ütykös tengely működtetésű behúzószár. A felszerelés egyszerű - Szerelje le a szerszámszárat és az éket. - Csúsztassa a Coromant Capto 2085 szorító egységet a helyére és szorítsa meg az éket. A szerszámok jellemzői - Nem kell külön illesztés sem a szerszámnál sem a revolverfejnél. - űtőfolyadék a szerszámon keresztül. - A kis kinyúlás révén nagy a hasznos munkatér. - Ugyanazzal a kulccsal lehet rögzíteni a külső és belső egységeket. - Állítható szár hossz (szükség esetén levágható). 8

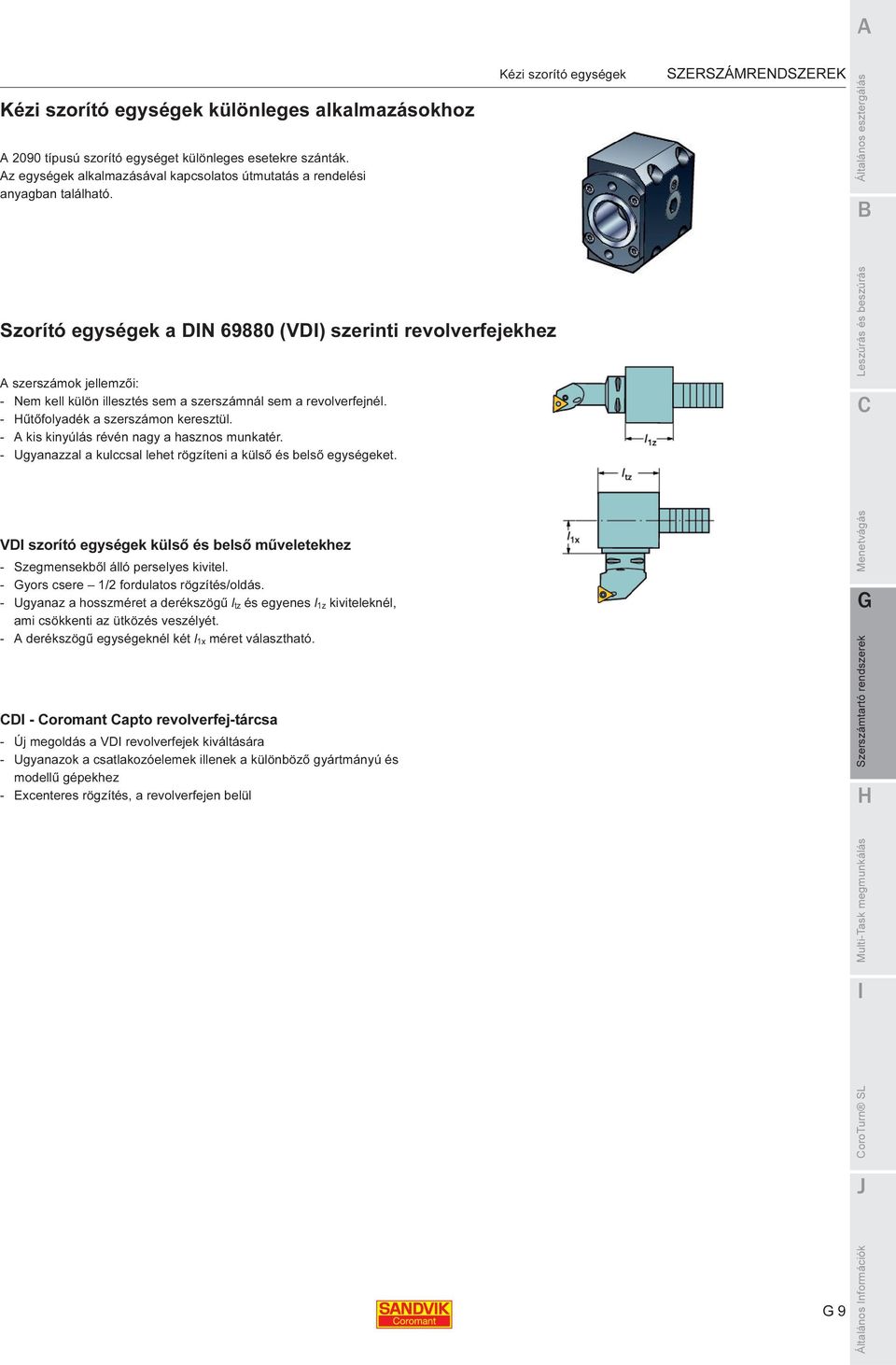

8 TOOLN SYSTEMS Manual clamping units Kézi szorító egységek különleges alkalmazásokhoz A 2090 típusú szorító egységet különleges esetekre szánták. Az egységek alkalmazásával kapcsolatos útmutatás a rendelési anyagban található. Kézi szorító egységek Szorító egységek a DN (VD) szerinti revolverfejekhez A szerszámok jellemzői: - Nem kell külön illesztés sem a szerszámnál sem a revolverfejnél. - űtőfolyadék a szerszámon keresztül. - A kis kinyúlás révén nagy a hasznos munkatér. - Ugyanazzal a kulccsal lehet rögzíteni a külső és belső egységeket. VD szorító egységek külső és belső műveletekhez - Szegmensekből álló perselyes kivitel. - yors csere 1/2 fordulatos rögzítés/oldás. - Ugyanaz a hosszméret a derékszögű l tz és egyenes l 1z kiviteleknél, ami csökkenti az ütközés veszélyét. - A derékszögű egységeknél két l 1x méret választható. CD - Coromant Capto revolverfej-tárcsa - Új megoldás a VD revolverfejek kiváltására - Ugyanazok a csatlakozóelemek illenek a különböző gyártmányú és modellű gépekhez - Excenteres rögzítés, a revolverfejen belül 9

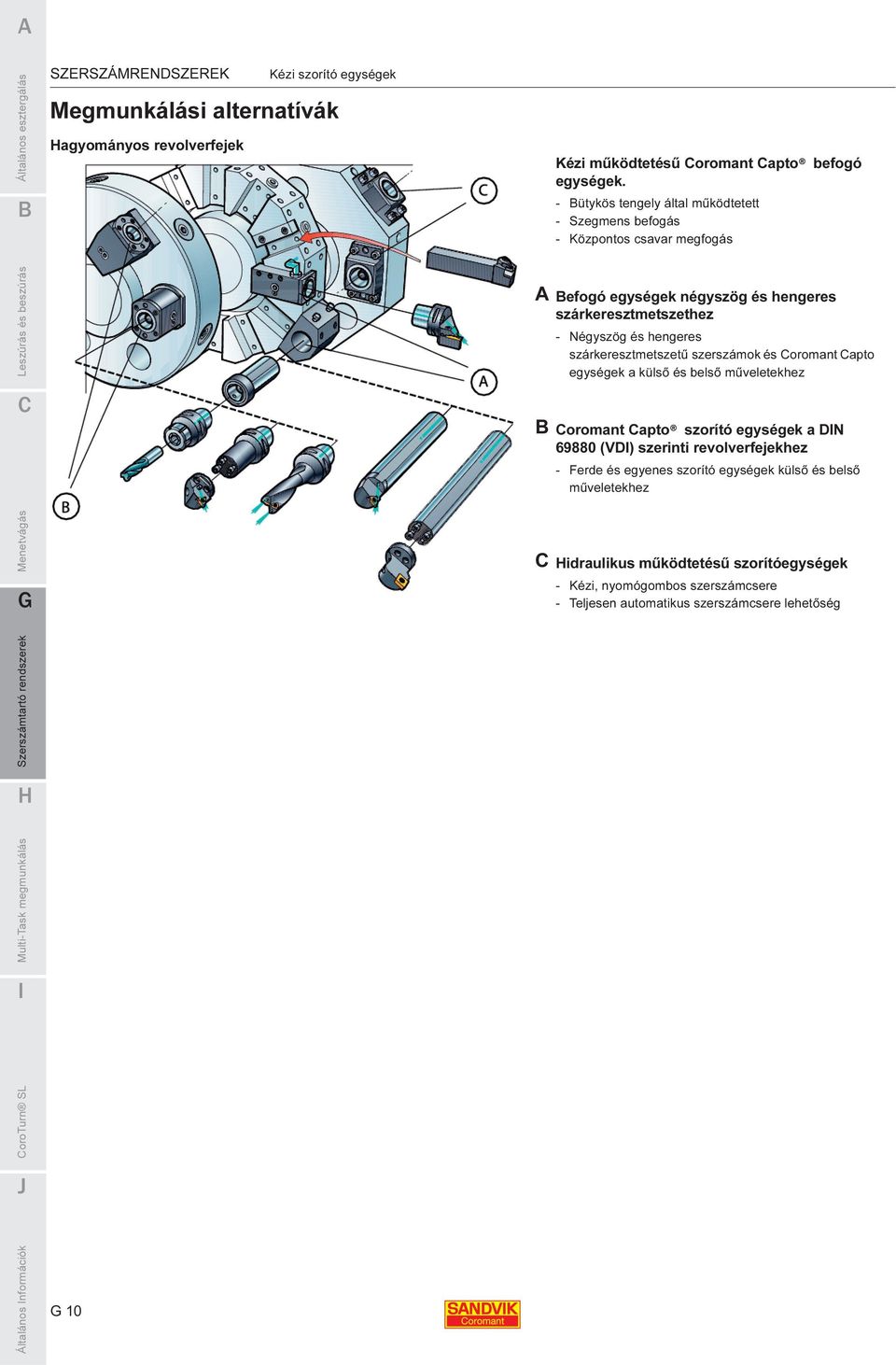

9 TOOLN SYSTEMS Manual clamping units Kézi szorító egységek Megmunkálási alternatívák agyományos revolverfejek Kézi működtetésű Coromant Capto befogó egységek. - ütykös tengely által működtetett - Szegmens befogás - Központos csavar megfogás A efogó egységek négyszög és hengeres szárkeresztmetszethez - Négyszög és hengeres szárkeresztmetszetű szerszámok és Coromant Capto egységek a külső és belső műveletekhez Coromant Capto szorító egységek a DN (VD) szerinti revolverfejekhez - Ferde és egyenes szorító egységek külső és belső műveletekhez C idraulikus működtetésű szorítóegységek - Kézi, nyomógombos szerszámcsere - Teljesen automatikus szerszámcsere lehetőség 10

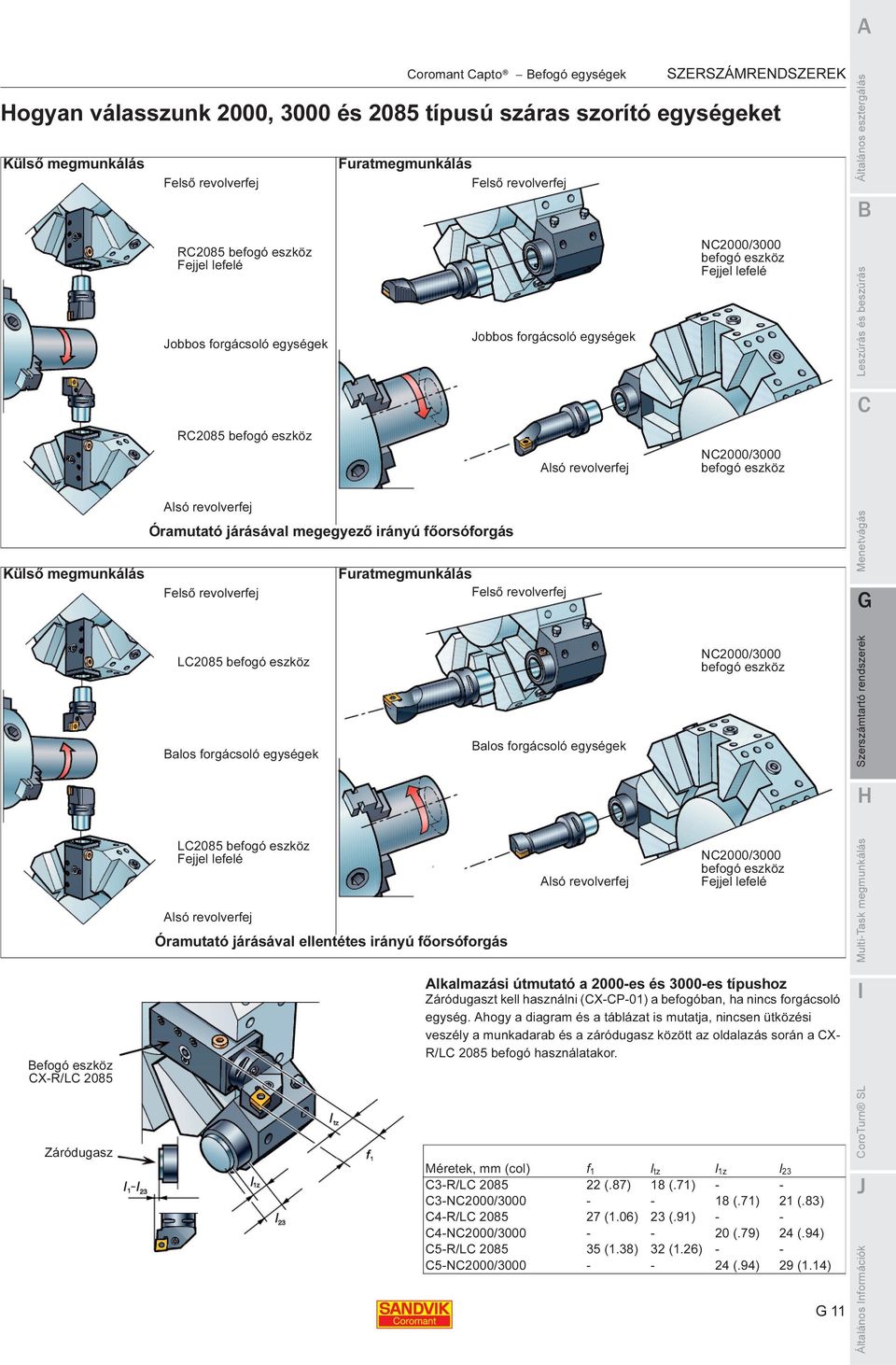

10 TOOLN SYSTEMS Coromant Capto Coromant Capto efogó egységek ogyan válasszunk 2000, 3000 és 2085 típusú száras szorító egységeket Külső megmunkálás Furatmegmunkálás Felső revolverfej Felső revolverfej RC2085 befogó eszköz Fejjel lefelé Jobbos forgácsoló egységek Jobbos forgácsoló egységek NC2000/3000 befogó eszköz Fejjel lefelé RC2085 befogó eszköz Alsó revolverfej NC2000/3000 befogó eszköz Alsó revolverfej Óramutató járásával megegyező irányú főorsóforgás Külső megmunkálás Furatmegmunkálás Felső revolverfej Felső revolverfej LC2085 befogó eszköz alos forgácsoló egységek alos forgácsoló egységek NC2000/3000 befogó eszköz efogó eszköz CX-R/LC 2085 Záródugasz Clamping units LC2085 befogó eszköz Fejjel lefelé Alsó revolverfej Óramutató járásával ellentétes irányú főorsóforgás Alsó revolverfej NC2000/3000 befogó eszköz Fejjel lefelé Alkalmazási útmutató a 2000-es és 3000-es típushoz Záródugaszt kell használni (CX-CP-01) a befogóban, ha nincs forgácsoló egység. Ahogy a diagram és a táblázat is mutatja, nincsen ütközési veszély a munkadarab és a záródugasz között az oldalazás során a CX- R/LC 2085 befogó használatakor. Méretek, mm (col) f 1 l tz l 1z l 23 C3-R/LC (.87) 18 (.71) - - C3-NC2000/ (.71) 21 (.83) C4-R/LC (1.06) 23 (.91) - - C4-NC2000/ (.79) 24 (.94) C5-R/LC (1.38) 32 (1.26) - - C5-NC2000/ (.94) 29 (1.14) 11

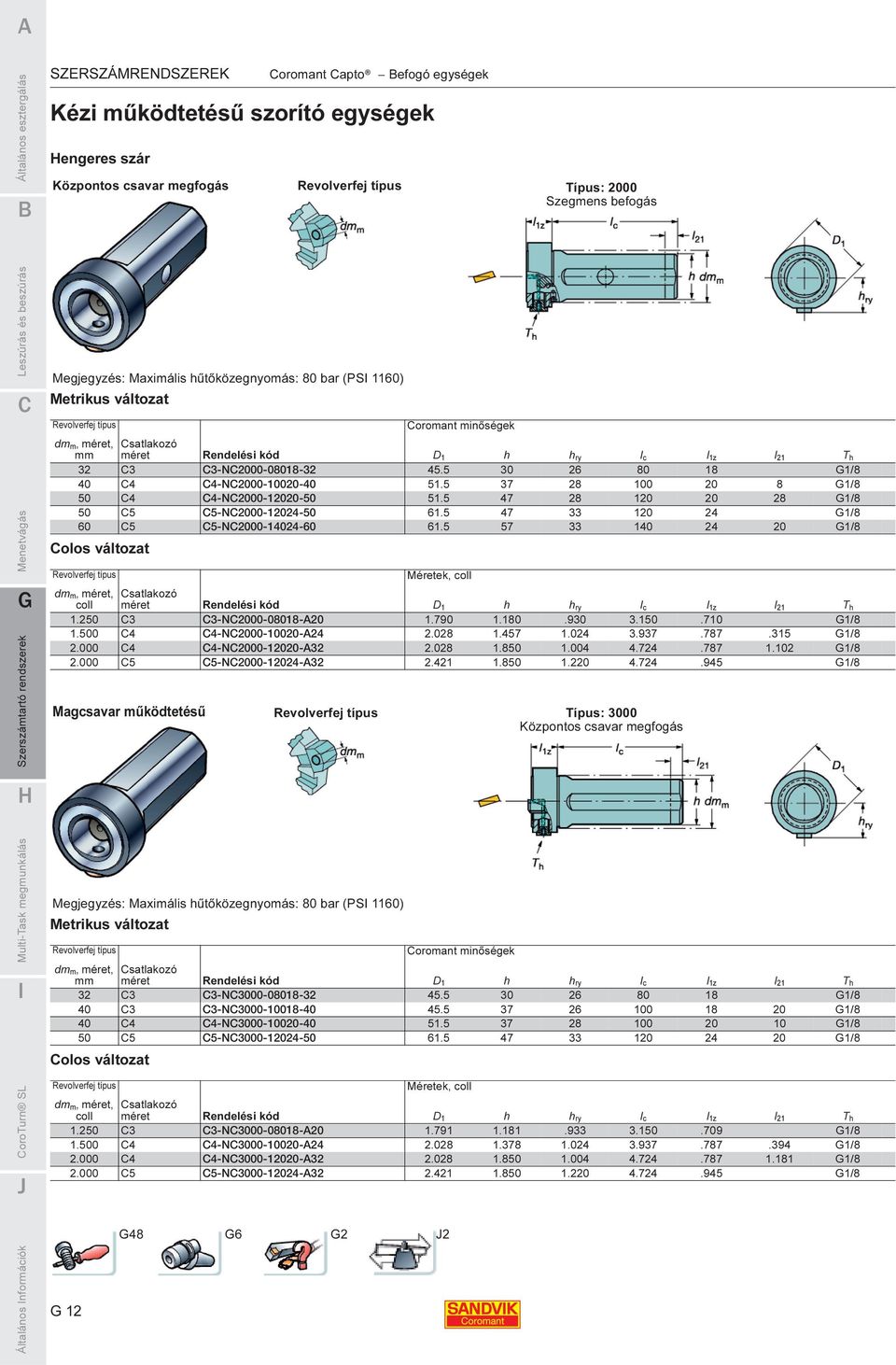

11 TOOLN SYSTEMS Coromant Capto Coromant Capto efogó egységek Kézi működtetésű szorító egységek engeres szár Központos csavar megfogás Revolverfej típus Típus: 2000 Szegmens befogás Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Revolverfej típus dmm, méret, mm Colos változat Coromant minőségek Csatlakozó méret Rendelési kód D1 h hry lc l1z l21 Th 32 C3 C3-NC /8 40 C4 C4-NC /8 50 C4 C4-NC /8 50 C5 C5-NC /8 60 C5 C5-NC /8 Revolverfej típus Méretek, coll dmm, méret, Csatlakozó coll méret Rendelési kód D1 h hry lc l1z l21 Th C3 C3-NC A / C4 C4-NC A / C4 C4-NC A / C5 C5-NC A /8 Magcsavar működtetésű Revolverfej típus Típus: 3000 Központos csavar megfogás Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Revolverfej típus Coromant minőségek dmm, méret, Csatlakozó mm méret Rendelési kód D1 h hry lc l1z l21 Th 32 C3 C3-NC /8 40 C3 C3-NC /8 40 C4 C4-NC /8 50 C5 C5-NC /8 Colos változat Revolverfej típus Méretek, coll dmm, méret, Csatlakozó coll méret Rendelési kód D1 h hry lc l1z l21 Th C3 C3-NC A / C4 C4-NC A / C4 C4-NC A / C5 C5-NC A / J2 Clamping units 12

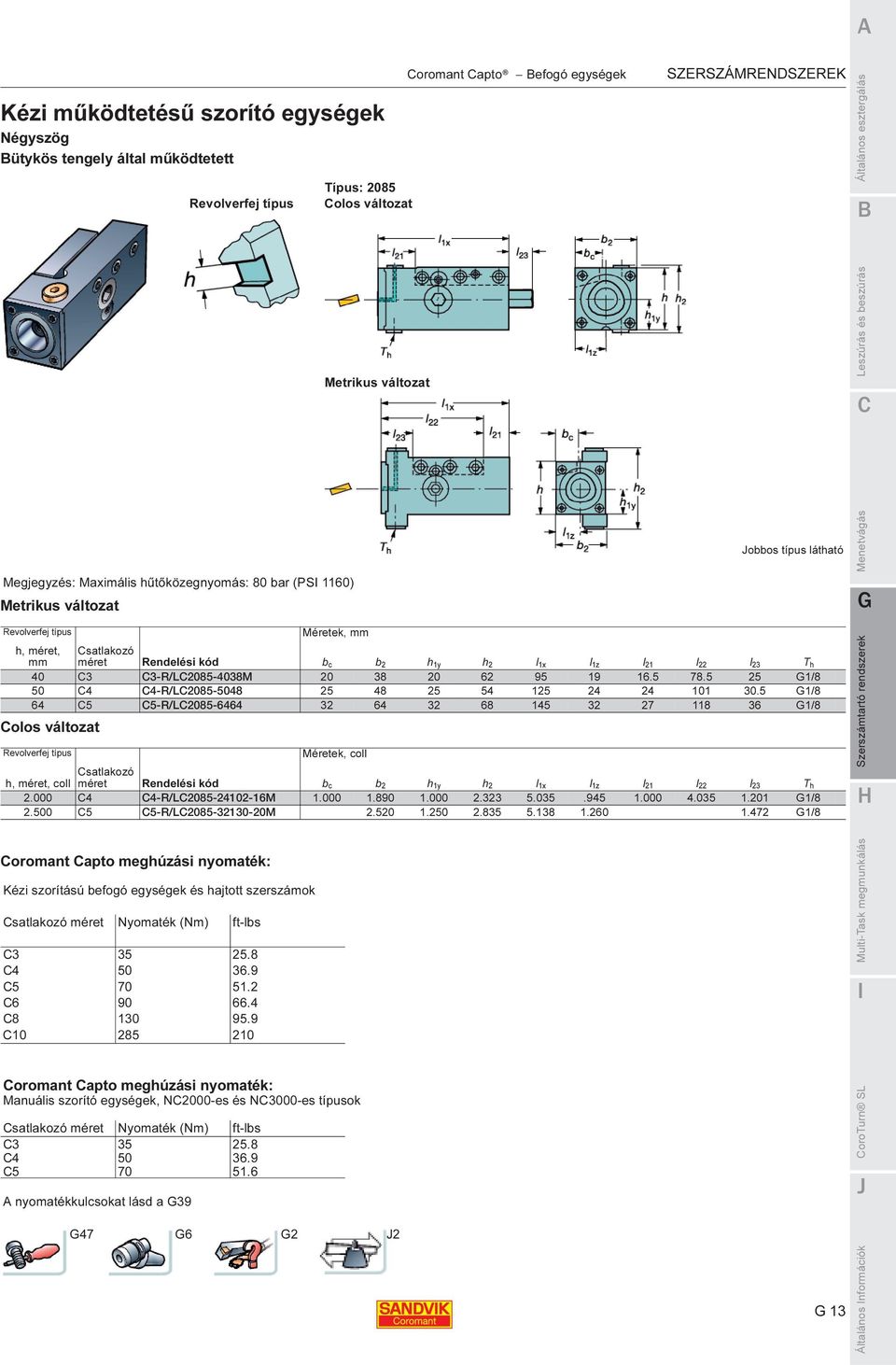

12 TOOLN SYSTEMS Coromant Capto Kézi működtetésű szorító egységek Négyszög ütykös tengely által működtetett Revolverfej típus Típus: 2085 Colos változat Coromant Capto efogó egységek Metrikus változat Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Jobbos típus látható Revolverfej típus h, méret, mm Colos változat Méretek, mm Csatlakozó méret Rendelési kód bc b2 h1y h2 l1x l1z l21 l22 l23 Th 40 C3 C3-R/LC M /8 50 C4 C4-R/LC /8 64 C5 C5-R/LC /8 Revolverfej típus Méretek, coll h, méret, coll Csatlakozó méret Rendelési kód bc b2 h1y h2 l1x l1z l21 l22 l23 Th C4 C4-R/LC M / C5 C5-R/LC M /8 Coromant Capto meghúzási nyomaték: Kézi szorítású befogó egységek és hajtott szerszámok Csatlakozó méret Nyomaték (Nm) ft-lbs C C C C C C Coromant Capto meghúzási nyomaték: Manuális szorító egységek, NC2000-es és NC3000-es típusok Csatlakozó méret Nyomaték (Nm) ft-lbs C C C A nyomatékkulcsokat lásd a J2 Clamping units 13

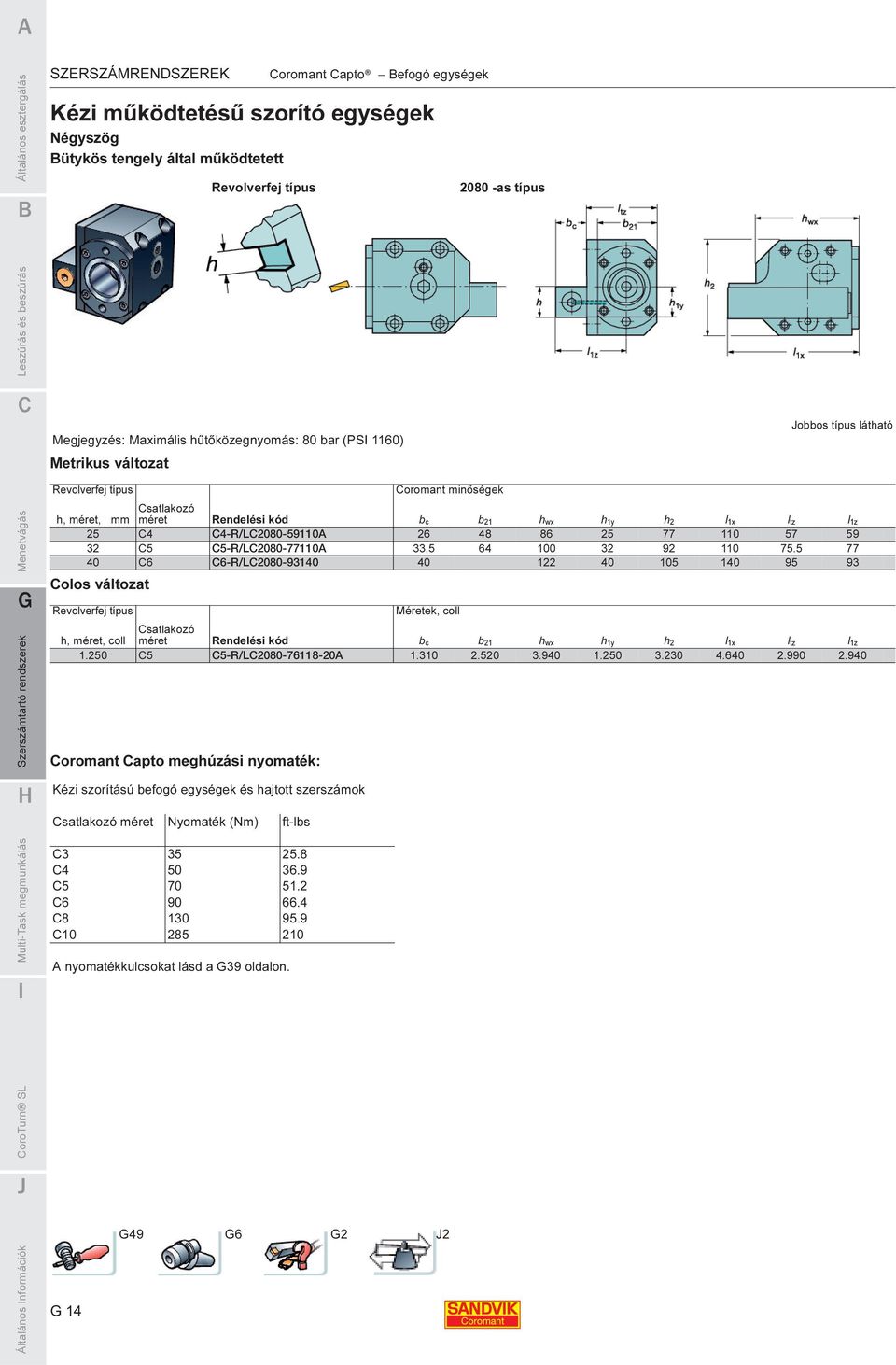

13 TOOLN SYSTEMS Coromant Capto Coromant Capto efogó egységek Kézi működtetésű szorító egységek Négyszög ütykös tengely által működtetett Revolverfej típus as típus Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Jobbos típus látható Revolverfej típus Colos változat Coromant Capto meghúzási nyomaték: Coromant minőségek h, méret, mm méret Rendelési kód bc b21 hwx h1y h2 l1x ltz l1z Csatlakozó 25 C4 C4-R/LC A C5 C5-R/LC A C6 C6-R/LC Revolverfej típus Méretek, coll h, méret, coll Csatlakozó méret Rendelési kód bc b21 hwx h1y h2 l1x ltz l1z C5 C5-R/LC A Kézi szorítású befogó egységek és hajtott szerszámok Csatlakozó méret Nyomaték (Nm) ft-lbs C C C C C C A nyomatékkulcsokat lásd a 39 oldalon J2 Clamping units 14

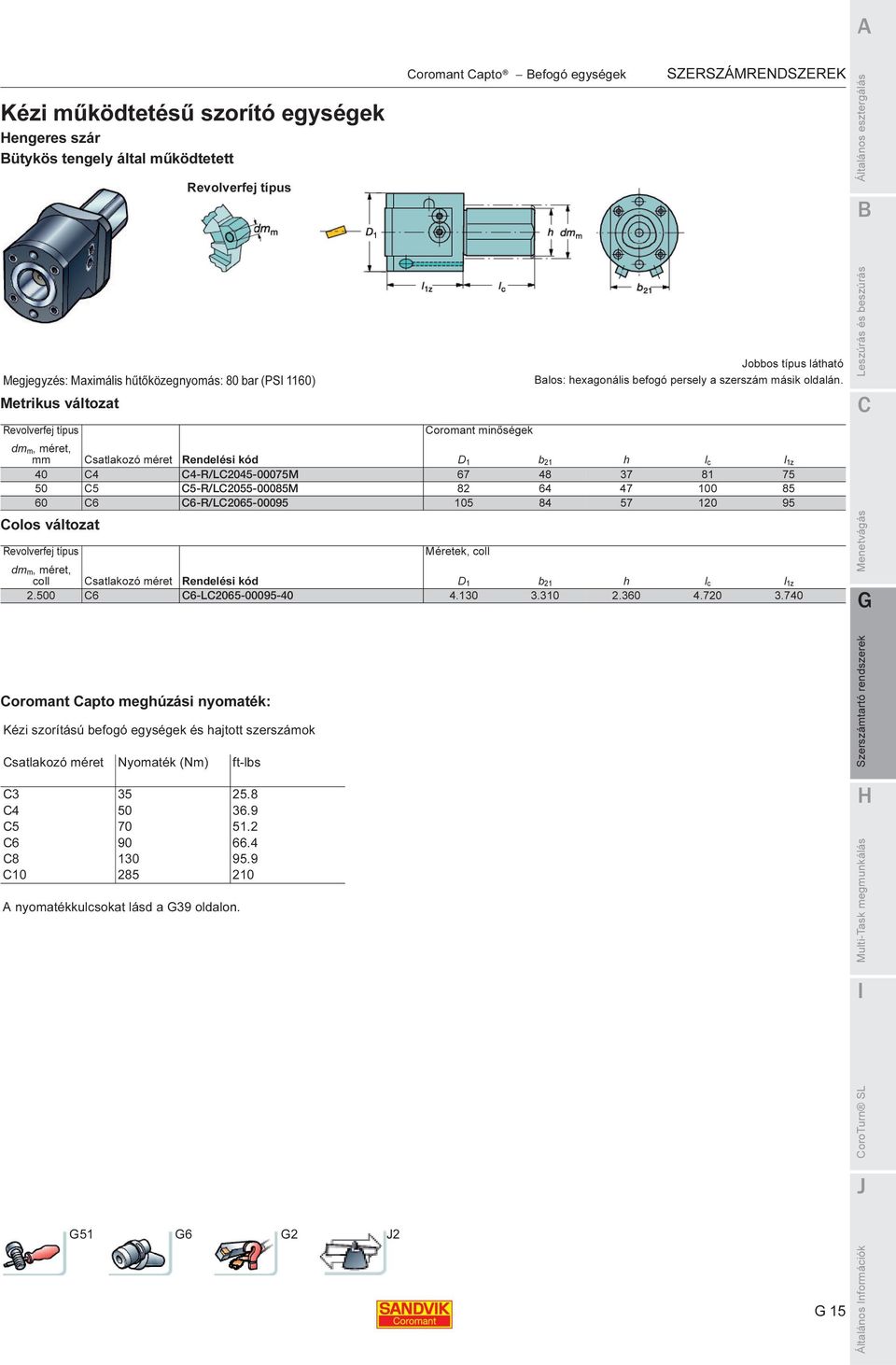

14 TOOLN SYSTEMS Coromant Capto Kézi működtetésű szorító egységek engeres szár ütykös tengely által működtetett Revolverfej típus Coromant Capto efogó egységek Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Jobbos típus látható alos: hexagonális befogó persely a szerszám másik oldalán. Revolverfej típus Colos változat Coromant minőségek dmm, méret, mm Csatlakozó méret Rendelési kód D1 b21 h lc l1z 40 C4 C4-R/LC M C5 C5-R/LC M C6 C6-R/LC Revolverfej típus Méretek, coll dmm, méret, coll Csatlakozó méret Rendelési kód D1 b21 h lc l1z C6 C6-LC Coromant Capto meghúzási nyomaték: Kézi szorítású befogó egységek és hajtott szerszámok Csatlakozó méret Nyomaték (Nm) ft-lbs C C C C C C A nyomatékkulcsokat lásd a 39 oldalon J2 Clamping units 15

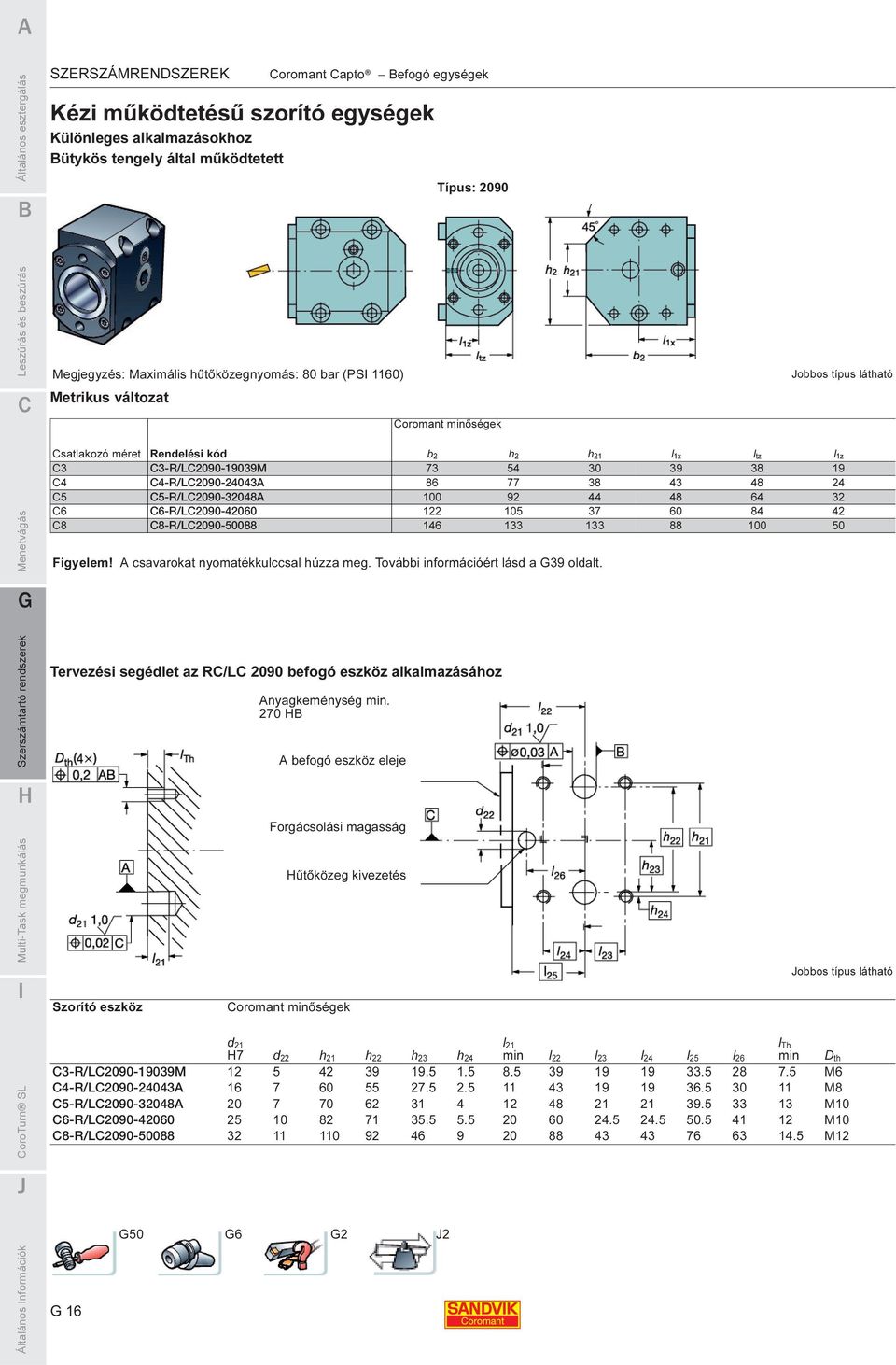

15 TOOLN SYSTEMS Coromant Capto Coromant Capto efogó egységek Kézi működtetésű szorító egységek Különleges alkalmazásokhoz ütykös tengely által működtetett Típus: 2090 Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Coromant minőségek Jobbos típus látható Csatlakozó méret Rendelési kód b2 h2 h21 l1x ltz l1z C3 C3-R/LC M C4 C4-R/LC A C5 C5-R/LC A C6 C6-R/LC C8 C8-R/LC Figyelem! A csavarokat nyomatékkulccsal húzza meg. További információért lásd a 39 oldalt. Tervezési segédlet az RC/LC 2090 befogó eszköz alkalmazásához Szorító eszköz Anyagkeménység min. 270 A befogó eszköz eleje Forgácsolási magasság űtőközeg kivezetés Coromant minőségek Jobbos típus látható d min D th 7 d h h h h l 21 min l l l l l l Th C3-R/LC M M6 C4-R/LC A M8 C5-R/LC A M10 C6-R/LC M10 C8-R/LC M J2 Clamping units 16

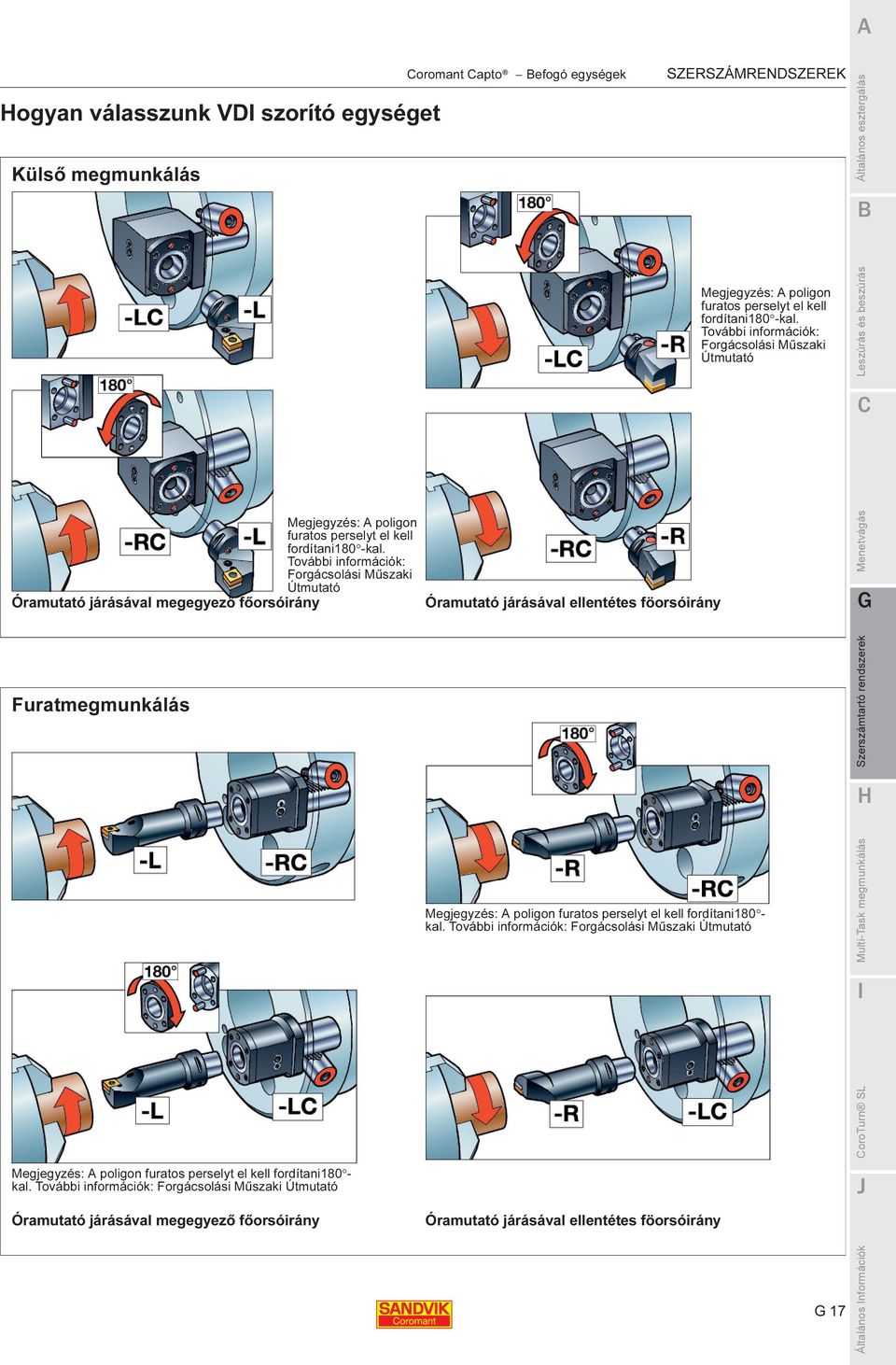

16 TOOLN SYSTEMS Coromant Capto ogyan válasszunk VD szorító egységet Külső megmunkálás Coromant Capto efogó egységek Megjegyzés: A poligon furatos perselyt el kell fordítani180 -kal. További információk: Forgácsolási Műszaki Útmutató Megjegyzés: A poligon furatos perselyt el kell fordítani180 -kal. További információk: Forgácsolási Műszaki Útmutató Óramutató járásával megegyező főorsóirány Óramutató járásával ellentétes föorsóirány Furatmegmunkálás Megjegyzés: A poligon furatos perselyt el kell fordítani180 kal. További információk: Forgácsolási Műszaki Útmutató Megjegyzés: A poligon furatos perselyt el kell fordítani180 kal. További információk: Forgácsolási Műszaki Útmutató Óramutató járásával megegyező főorsóirány Óramutató járásával ellentétes föorsóirány Clamping units 17

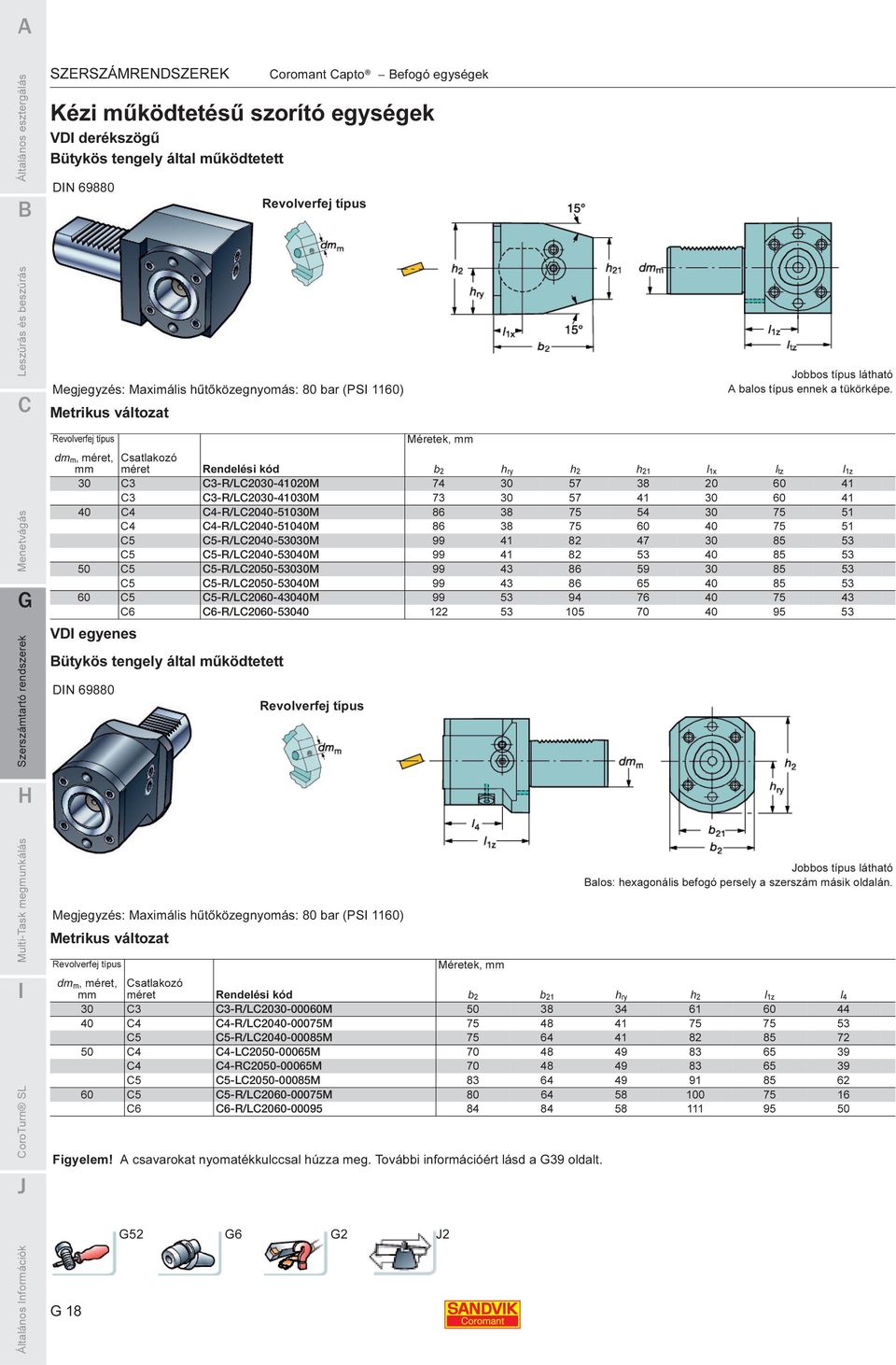

17 TOOLN SYSTEMS Coromant Capto Coromant Capto efogó egységek Kézi működtetésű szorító egységek VD derékszögű ütykös tengely által működtetett DN Revolverfej típus Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Jobbos típus látható A balos típus ennek a tükörképe. Revolverfej típus dmm, méret, mm VD egyenes ütykös tengely által működtetett Méretek, mm Csatlakozó méret Rendelési kód b2 hry h2 h21 l1x ltz l1z 30 C3 C3-R/LC M C3 C3-R/LC M C4 C4-R/LC M C4 C4-R/LC M C5 C5-R/LC M C5 C5-R/LC M C5 C5-R/LC M C5 C5-R/LC M C5 C5-R/LC M C6 C6-R/LC DN Revolverfej típus Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Jobbos típus látható alos: hexagonális befogó persely a szerszám másik oldalán. Revolverfej típus Méretek, mm dmm, méret, Csatlakozó mm méret Rendelési kód b2 b21 hry h2 l1z l4 30 C3 C3-R/LC M C4 C4-R/LC M C5 C5-R/LC M C4 C4-LC M C4 C4-RC M C5 C5-LC M C5 C5-R/LC M C6 C6-R/LC Figyelem! A csavarokat nyomatékkulccsal húzza meg. További információért lásd a 39 oldalt J2 Clamping units 18

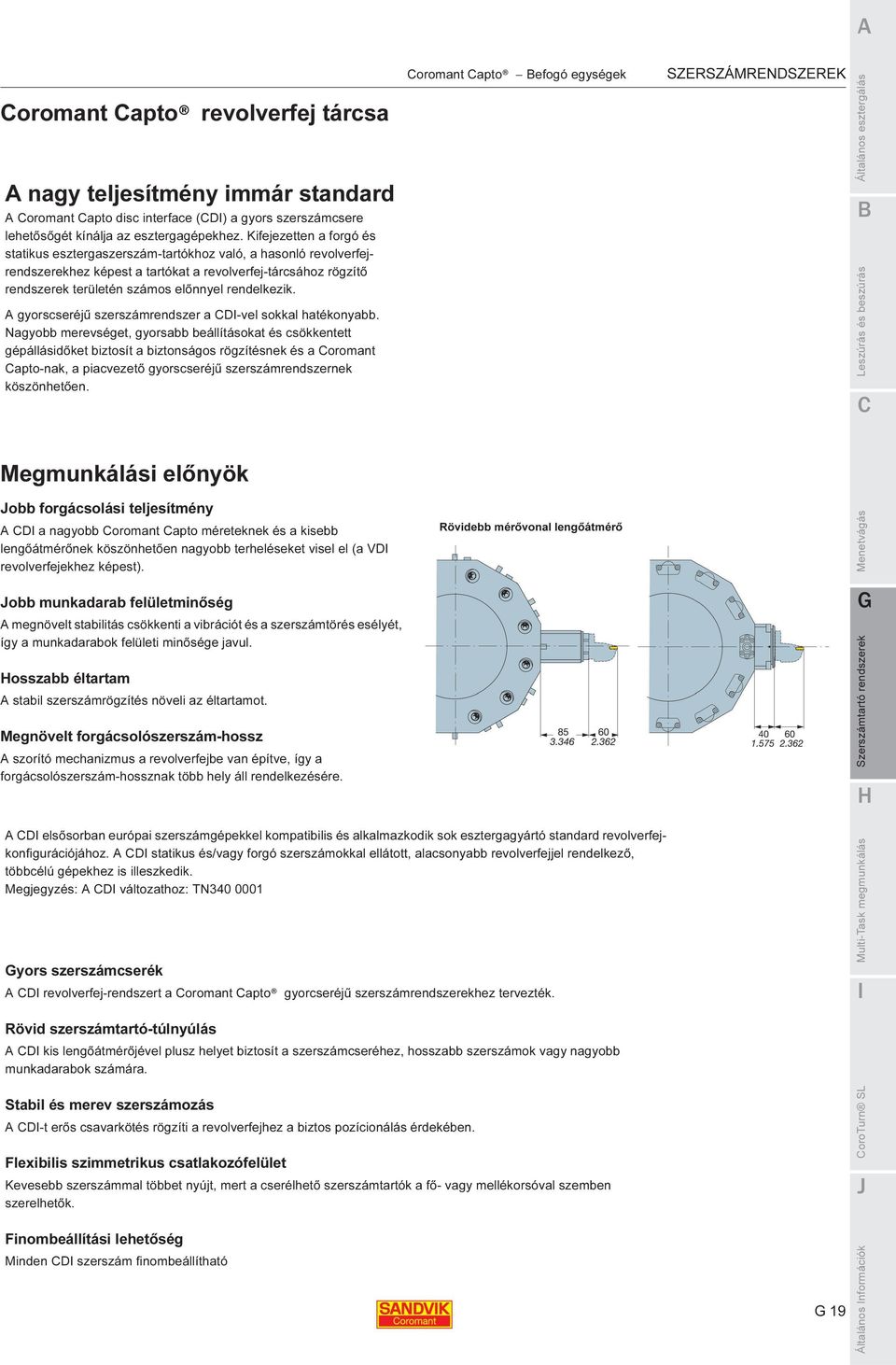

18 TOOLN SYSTEMS Coromant Capto Coromant Capto revolverfej tárcsa A nagy teljesítmény immár standard A Coromant Capto disc interface (CD) a gyors szerszámcsere lehetősőgét kínálja az esztergagépekhez. Kifejezetten a forgó és statikus esztergaszerszám-tartókhoz való, a hasonló revolverfejrendszerekhez képest a tartókat a revolverfej-tárcsához rögzítő rendszerek területén számos előnnyel rendelkezik. A gyorscseréjű szerszámrendszer a CD-vel sokkal hatékonyabb. Nagyobb merevséget, gyorsabb beállításokat és csökkentett gépállásidőket biztosít a biztonságos rögzítésnek és a Coromant Capto-nak, a piacvezető gyorscseréjű szerszámrendszernek köszönhetően. Coromant Capto efogó egységek Megmunkálási előnyök Jobb forgácsolási teljesítmény A CD a nagyobb Coromant Capto méreteknek és a kisebb lengőátmérőnek köszönhetően nagyobb terheléseket visel el (a VD revolverfejekhez képest). Rövidebb mérővonal lengőátmérő Jobb munkadarab felületminőség A megnövelt stabilitás csökkenti a vibrációt és a szerszámtörés esélyét, így a munkadarabok felületi minősége javul. osszabb éltartam A stabil szerszámrögzítés növeli az éltartamot. Megnövelt forgácsolószerszám-hossz A szorító mechanizmus a revolverfejbe van építve, így a forgácsolószerszám-hossznak több hely áll rendelkezésére. A CD elsősorban európai szerszámgépekkel kompatibilis és alkalmazkodik sok esztergagyártó standard revolverfejkonfigurációjához. A CD statikus és/vagy forgó szerszámokkal ellátott, alacsonyabb revolverfejjel rendelkező, többcélú gépekhez is illeszkedik. Megjegyzés: A CD változathoz: TN yors szerszámcserék A CD revolverfej-rendszert a Coromant Capto gyorcseréjű szerszámrendszerekhez tervezték. Rövid szerszámtartó-túlnyúlás A CD kis lengőátmérőjével plusz helyet biztosít a szerszámcseréhez, hosszabb szerszámok vagy nagyobb munkadarabok számára. Stabil és merev szerszámozás A CD-t erős csavarkötés rögzíti a revolverfejhez a biztos pozícionálás érdekében. Flexibilis szimmetrikus csatlakozófelület Kevesebb szerszámmal többet nyújt, mert a cserélhető szerszámtartók a fő- vagy mellékorsóval szemben szerelhetők. Finombeállítási lehetőség Minden CD szerszám finombeállítható Clamping units 19

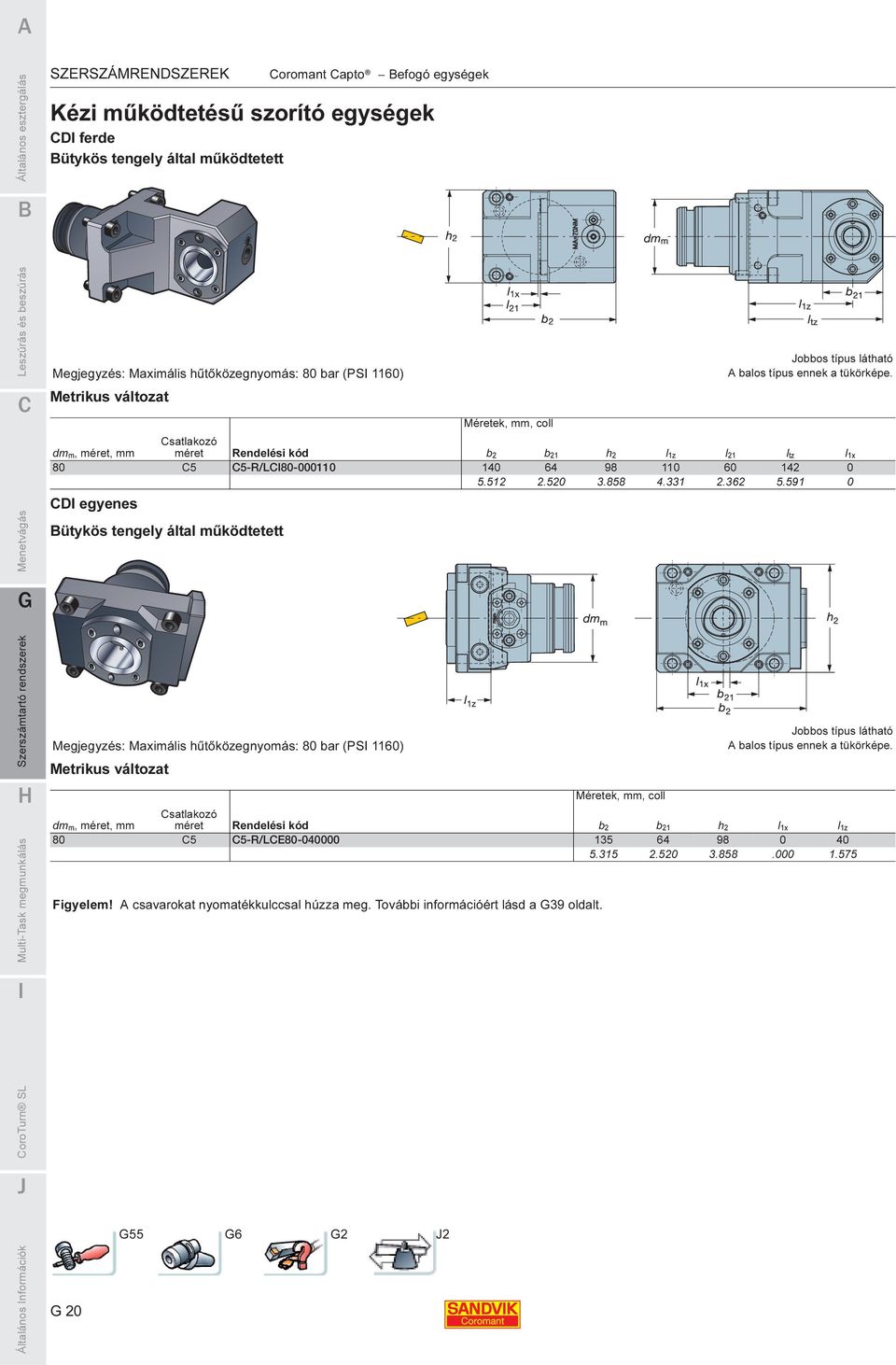

19 TOOLN SYSTEMS Coromant Capto Coromant Capto efogó egységek Kézi működtetésű szorító egységek CD ferde ütykös tengely által működtetett Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat CD egyenes ütykös tengely által működtetett Méretek, mm, coll Jobbos típus látható A balos típus ennek a tükörképe. dmm, méret, mm Csatlakozó méret Rendelési kód b2 b21 h2 l1z l21 ltz l1x 80 C5 C5-R/LC Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Méretek, mm, coll Jobbos típus látható A balos típus ennek a tükörképe. dmm, méret, mm Csatlakozó méret Rendelési kód b2 b21 h2 l1x l1z 80 C5 C5-R/LCE Figyelem! A csavarokat nyomatékkulccsal húzza meg. További információért lásd a 39 oldalt J2 Clamping units 20

20 TOOLN SYSTEMS Coromant Capto Kézi működtetésű szorító egységek CD egyenes ütykös tengely által működtetett Coromant Capto efogó egységek Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Jobbos típus látható A balos típus ennek a tükörképe. CD egyenes dupla ütykös tengely által működtetett Méretek, mm, coll dmm, méret, mm Csatlakozó méret Rendelési kód b2 b21 h2 l1x l1z 80 C5 C5-R/LCE Megjegyzés: Maximális hűtőközegnyomás: 80 bar (PS 1160) Metrikus változat Méretek, mm, coll Jobbos típus látható A balos típus ennek a tükörképe. dmm, méret, mm Csatlakozó méret Rendelési kód b2 b21 h2 l1x1 l1x1 l1z 80 C5 C5-R/LCE Figyelem! A csavarokat nyomatékkulccsal húzza meg. További információért lásd a 39 oldalt J2 Clamping units 21

21 TOOLN SYSTEMS Coromant Capto Tartozékok Záródugó befogó egységhez Coromant Capto efogó egységek Csavar iztosító alátét Állítócsavar Éltömítés Rendelési kód (4x) (4x) (2x) O-gyűrű O-gyűrű (2x) CD80-CP Záródugó adapterhez Rendelési kód Csavar (2x) O-gyűrű CD80-CP Clamping units 22

22 TOOLN SYSTEMS Coromant Capto Automatikus működésű egységek Az automatikus szorító egységekben a behúzószár előre/hátra mozgatása hidraulikus működésű. A forgácsoló egységet csere alkalmával kilöki. A szorító mechanizmus önzáró, tehát a forgácsolási folyamat alatt nincs szükség olajnyomásra. A C4 méretű egység 100 bar, a C5, C6, C8 és C10 méretű egységek 80 bar hidraulikus nyomást igényelnek. Coromant Capto efogó egységek Minden NC5000 szorító egység szegmensszorítással működik. Az 5000 típusú szorító egységet átalakítható kivitelűre tervezték. Alkalmas az automatikus szerszámcserére. Nyomógomb szelep A nyomógomb működtetésű szelepet olyan állapotban szállítjuk, hogy az azonnal beszerelhető a revolverfejbe vagy hidraulikus befogó egységekhez tervezett szerszámblokkokba. Mivel a szelepet egy méretben, betétként gyártjuk, a szelepet csak össze kell szerelni, majd csavarral rögzíteni. Rendeléshez lásd a pótalkatrészeket és tartozékokat. eszerelési utasítások Részletes beépítési utasításokhoz lásd a Forgácsolási Műszaki Kézikönyvet és/vagy lépjen kapcsolatba a helyi Sandvik irodával. 1. Szerszám jelenlét ellenőrző levegősugár 2. Elektromos csatlakozás 3. Levegősugár 4. űtőfolyadék 5. Elektromos csatlakozás 6. űtőfolyadék bemenet 7. Pneumatikus szerszám jelenlét ellenőrzés 8. Levegősugár bemenet Clamping units 23

23 TOOLN SYSTEMS Coromant Capto Coromant Capto efogó egységek idraulikus működtetésű szorítóegységek D m min NC5010-es típus max 80 bar (1160 PS) hűtőközegnyomáshoz. Metrikus változat Semleges típus látható. Coromant minőségek Csatlakozó méret Rendelési kód b2 dmm Dm min h2 h21 lc l1z l3 l22 α21 α22 U C4 C4-NC C5 C5-NC C6 C6-NC C8 C8-NC C10 C10-NC idraulikusan működtetett befogó egységek mérő érintkezővel D m min NC5110-es típus a 80 bar (1160 PS) alatti hűtőközeg-nyomáshoz, mérő érintkezővel felszerelve Metrikus változat Semleges típus látható. Coromant minőségek Csatlakozó méret Rendelési kód b2 dmm Dm min h2 h21 lc l1z l3 l22 α21 α22 C4 C4-NC C5 C5-NC C6 C6-NC C8 C8-NC J2 Clamping units 24

24 TOOLN SYSTEMS Coromant Capto Coromant Capto efogó egységek idraulikus befogóegységek Jetbreak nagynyomású hűtőfolyadék hozzávezetéssel D m min NC5210-es típus max. 100 bar (1450 PS) hűtőközegnyomáshoz. Metrikus változat Semleges típus látható. Coromant minőségek Csatlakozó méret Rendelési kód b2 dmm Dm min h2 h21 lc l1z l3 l22 α21 α22 C6 C6-NC C8 C8-NC Coromant Capto ajánlott nyomás: idromechanikus befogók, 5000-es típus Szorító nyomás Csatlakozó méret Fúrórúd PS C C C C C A szükséges olajáram minden esetben 6 l/perc (1,6 gal/perc) J2 Clamping units 25

25 TOOLN SYSTEMS Coromant Capto Coromant Capto Csatlakozók eszterga szerszámokhoz Csatlakozóelemek hengeres szárú szerszámokhoz 131 Metrikus változat Coromant minőségek l1 = programozási hossz Csatlakozó méret Rendelési kód űtőközeg 1) dmt D5m D1 l1 l3 l21 C3 C C C4 C C C C5 C C C ) 1 = központon átmenő hűtés 2) Tűrés = Coll változat l1 = programozási hossz Méretek, coll Csatlakozó méret Rendelési kód űtőközeg 1) dmt D5m D1 l1 l3 l21 C3 C C C C4 C C C C C C C5 C C C C C C C6 C C C C C C ) 1 = központon átmenő hűtés 2) Tűrés = J2 Adaptors for turning tools 26

26 TOOLN SYSTEMS Coromant Capto Előgyártmányok 131 Utánmunkálható forgácsoló egységek Coromant Capto Csatlakozók eszterga szerszámokhoz A Coromant Capto előgyártmányoknak "lagy" a homlok része, így lehetővé válik különböző alakok kimunkálása. Az anyag 25 CR MoS 4, gyengén ötvözött acél. Egyensúlyi hőmérséklet: C űtőközeg: Polimer Temperálás: 1 óra 200 C Megjegyzés: a helyi edzésre van szükség, akkor indukciós edzést kell alkalmazni. Ennél az anyagnál az elérhető max. keménység: 50 RC. Méretek, milliméter, col (mm, in.) Csatlakozó méret D5m D5m Rendelési kód mm in. mm in. mm in. mm C3 C3-NR C3-NR C3-NR C3-NR C4 C4-NR C4-NR C4-NR C4-NR C5 C5-NR C5-NR C5-NR C5-NR C6 C6-NR C6-NR C8 C8-NR C8-NR C8-NR C10 C10-NR C10-NR d1 D1 l7 l7 l21 l21 in. 6 2 J2 Adaptors for turning tools 27

27 TOOLN SYSTEMS Coromant Capto osszabbító átalakító Coromant Capto Csatlakozóelemek forgószerszámokhoz Csatlakozó méret Rövid kialakítás, csak szegmens szorításhoz Méretek, milliméter, col (mm, in.) l1 = programozási hossz D5m époldal Szerszám oldal Rendelési kód űtőközeg 1) mm in. mm in. mm in. C3 C3 C A C A C4 C4 C A C A C5 C5 C A C A C6 C6 C A C A C8 C8 C A C A C10 C10 C ) 1 = központon átmenő hűtés D5m D5t D5t l1 l1 U Csatlakozó méret Figyelem! Nem alkalmazható olyan szerszámtartókkal, melyek központosító csavarral rögzítenek. Méretek, milliméter, col (mm, in.) l1 = programozási hossz D5m époldal Szerszám oldal Rendelési kód űtőközeg 1) mm in. mm in. mm in. C3 C3 C C4 C4 C C5 C5 C C6 C6 C C8 C8 C ) 1 = központon átmenő hűtés D5m D5t D5t l1 l1 U J2 Adaptors for rotating tools 28

28 TOOLN SYSTEMS Coromant Capto Csökkentő átalakítás Coromant Capto Csatlakozóelemek forgószerszámokhoz 1. kivitel 2. kivitel l1 = programozási hossz Csatlakozó méret Méretek, milliméter, col (mm, in.) D5m Kivitel époldal Szerszám oldal Rendelési kód űtőközeg 1) mm D5m D5t in. mm D5t l1 l1 l3 l3 in. mm in. mm in. α21 U 1 C4 C3 C A C A C5 C3 C A C4 C A C A C6 C3 C A C4 C A C5 C A C A C8 C3 C A C4 C A C5 C A C6 C A C A C10 C6 C C8 C ) 1 = központon átmenő hűtés Rövid kialakítás, csak szegmens szorításhoz Csatlakozó méret Figyelem! Nem alkalmazható olyan szerszámtartókkal, melyek központosító csavarral rögzítenek. Méretek, milliméter, col (mm, in.) l1 = programozási hossz D5m époldal Szerszám oldal Rendelési kód űtőközeg 1) mm in. mm in. mm in. mm in. C5 C3 C C4 C C6 C3 C C4 C C5 C C8 C5 C C6 C C10 C6 C C8 C ) 1 = központon átmenő hűtés D5m D5t D5t l1 l1 l3 l3 U J2 Adaptors for rotating tools 29

29 TOOLN SYSTEMS Coromant Capto Csökkentő átalakítás 180 -kal elforgatott poligon Rövid kialakítás, csak szegmens szorításhoz R Coromant Capto Csatlakozóelemek forgószerszámokhoz Figyelem! Nem alkalmazható olyan szerszámtartókkal, melyek központosító csavarral rögzítenek. l1 = programozási hossz Csatlakozó méret Méretek, mm, coll époldal Szerszám oldal Rendelési kód űtőközeg 1) D5m D5t l1 U C5 C5 C R C6 C6 C R C8 C8 C R ) 1 = központon átmenő hűtés Csökkentő átalakítás 180 -kal elforgatott poligon Rövid kialakítás, csak szegmens szorításhoz R Figyelem! Nem alkalmazható olyan szerszámtartókkal, melyek központosító csavarral rögzítenek. l1 = programozási hossz Csatlakozó méret Méretek, mm, coll époldal Szerszám oldal Rendelési kód űtőközeg 1) D5m D5t l1 l3 U C8 C6 C R ) 1 = központon átmenő hűtés 60 2 J2 Adaptors for rotating tools 30

30 TOOLN SYSTEMS Coromant Capto Coromant Capto Csatlakozóelemek forgószerszámokhoz Coromant Capto rövid adapter cserélhető Coromill 316 marófejekhez Megfogóhornyok nélkül, manuális szerszámcseréhez esztergaközpontokon. Cx-391.E Cx-A391.E Metrikus változat Colos változat l1 = programozási hossz Méretek, mm Coromant Capto méret Csatlakozó méret Rendelési kód űtőközeg 1) D5m D5t l1 l3 U C3 E10 C3-391.E E12 C3-391.E C4 E10 C4-391.E E12 C4-391.E E16 C4-391.E C5 E10 C5-391.E E12 C5-391.E E16 C5-391.E Méretek, coll Coromant Capto méret Csatlakozó méret Rendelési kód űtőközeg 1) D5m D5t l1 l3 V C3 E10 C3-A391.E E12 C3-A391.E C4 E10 C4-A391.E E12 C4-A391.E E16 C4-A391.E C5 E10 C5-A391.E E12 C5-A391.E ) 1 = központon átmenő hűtés A CoroMill 316 adapterek és marófejek teljes választéka megtalálható a Maró, fúró és furatesztergáló szerszámok katalógusának D és fejezeteiben. Főbb pótalkatrészek Nyomaték érték Nyomatéktartomány Csatlakozó méret Kulcs Nyomatékkulcs fej 1) Nm col-font Nyomaték kulcs Nm col-font E E E E E ) Tartozék, külön kell megrendelni. 6 2 J2 Adaptors for rotating tools 31

31 TOOLN SYSTEMS Coromant Capto ER patronos tokmány, rövid ajtott szerszámokhoz efogóhornyok nélkül DN 6499/ P Dinamikusan kiegyensúlyozva Coromant Capto Csatlakozóelemek forgószerszámokhoz Rövid kivitel Tartozékok Nem szállítva együtt a szerszámmal, külön rendelendő Lásd a fő katalógust a maró, fúró és furatesztergáló szerszámokhoz. Megjegyzés: Csak szegmens szorításhoz. Alap szerszámtartókkal, hosszabbító és csökkentő átalakítókkal nem használható. Nem használható automata szerszámváltóban, mivel nincs horony a megfogáshoz Coromant Capto rövid (kézi szerszámcserékhez hajtott szerszámos esztergagépekben ) Méretek, milliméter, col (mm, in.) dmt dmt dmt dmt Csatlakozó D5m D5m min min max max D 21 D21 l3 l3 l21 l21 méret Rendelési kód űtőközeg 1) mm in. mm coll mm coll mm coll mm in. mm in. U Patron Dinamikusan méret kiegyensúlyozva C3 C ER 20 C4 C ER 20 C ER 25 C5 C ER 32 P 1) 1 = központon átmenő hűtés J2 Adaptors for rotating tools 32

32 TOOLN SYSTEMS Coromant Capto Menetfúró átalakítók Patron külső hűtőfolyadék ellátással Rövid kialakítás, önbeálló, esztergagépekhez Coromant Capto Csatlakozóelemek forgószerszámokhoz efogóhornyok nélkül kézi szerszámcseréhez Menetfúró méret tartomány Megjegyzés: Csak szegmens szorításhoz. Menetfúró szár méretek, Méretek, mm, coll mm, col l1 = programozási hossz min max Csatlakozó űtőfolyadék 3) min max dmm méret Rendelési kód M4 M12 C3 C A 1) M4 M M4 M12 C4 C A 1) M4 M M4 M12 C A M4 M M5 M16 C5 C A 1) M5 M M5 M16 C A M5 M ) Meghajtott szerszámtartókhoz. A megfogóhoz készített horony nélkül. 2) Max. meghúzási nyomaték 3) 0 = nincs hűtőközeg k min max D5m D1 D21 l1 l3 l21 - z + z U Nyomaték Nm 2) A patronokat külön kell megrendelni, lásd lent. Patronok Rendelési kód dm m mm (coll) Szár 1) DN 374 Megfelelő a következőkhöz: ( ) A-OZ J421 M4-M8 (0-1/4) Cx xxxa ( ) A-OZ J422 M6-M12 (1/4-9/16)...01 xxxa ( ) A-OZ J440 M5-M10 (0-1/4)...02 xxxa 7-13 ( ) A-OZ J443 M7-M16 (5/16-5/8)...02 xxxa ( ) A-OZ J461 M10-M16 (9/16-3/4)...03 xxxa ( ) A-OZ J462 M20-M30 (13/16-1 1/8)...03 xxxa 1) Egyéb szabványokhoz ellenőrizze a szár méreteit: k és dmm J2 Adaptors for rotating tools 33

33

34 TOOLN SYSTEMS ndex for accessories and spare parts Tartozékok Készülékek Zsírzó szem Nyomógomb működtetésű szelep Oldal Tartozékok és pótalkatrészek jelölése Mérő készülék eállító idomszerek eállító szerszám Oldal Szerelő szerszám 38 atszögkulcs Nyomatékkulcs szerszám cseréhez Ajánlott meghúzási nyomatékok Kilökő szerszám befogó egységekhez Szerszámok a poligon persely szétszereléséhez Záródugasz űtőfolyadék-csövek a Coromant Capto-hoz Tároló fészkek kúpos poligon furattal 43 Pótalkatrészek Kézi működtetésű szorító egységek Típus: 2085 Típus: 2000 Típus: 3000 Oldal as típus 48 Típus: engeres szártípus 51 VD derékszögű kivitel, DN VD Egyenes kivitel, DN CD egyenes 54 CD ferde 55 idraulikus működtetésű szorítóegységek Típus: Típus: Típus: Coromant Capto csatlakozóelemek Coromant Capto csatlakozóelemhengeres szárú szerszámokhoz 59 osszabbító/csökkentő átalakítók 60 Patronos tokmány átalakítók 61 Menetfúró átalakítók 62 A Coromant Capto Multi-Task szerszámok pótalkatrészei a fejezetben 35

35 TOOLN SYSTEMS Accessories Tartozékok Szerelőkészülék moduláris szerszámok össze- és szétszereléséhez Készülék test Készülék test Rendelési kód: Rendelési kód Rendelési kód Rendelési kód Persely Szerszámtartó típusa, mérete Perem allér Szerszámtartó típusa, mérete C3 Coromant Capto C3 méret C3 Coromant Capto C3 méret C4 Coromant Capto C4 méret C4 Coromant Capto C4 méret C5 Coromant Capto C5 méret C5 Coromant Capto C5 méret C6 Coromant Capto C6 méret C6 Coromant Capto C6 méret C8 Coromant Capto C8 méret C8 Coromant Capto C8 méret C10 Coromant Capto C10 méret C10* Coromant Capto C10 és C8X méret A05 SK 50 A/C alak A SK 50 A alak A06 SK 63 automatikus A SK 63 A alak A08 SK 80 A/C alak A SK 80 A alak A10 SK 100 A/C alak A10 SK 100 A alak MAS-T 50/CAT/SO A13 SK 125 A alak MAS-T 30/CAT/SO MAS-T MAS-T 40/CAT/SO MAS-T MAS-T PLUS, MAS T PLUS, MAS T DN 69871/40, ANS SO7388/1-40, CAT DN 69871/50, ANS SO7388/1-50, CAT PLUS DN69871/1-40, PLUS 7388/ PLUS DN69871/1-50, PLUS 7388/ DN DN Varilock méret: Varilock méret: Varilock méret: 80 Megjegyzés: A kulcs a perselyhez jár. Szerelőkészülék * Kombinált gallér/perem C10-hez és C8X-hez es készülék a Coromant Capto és SK csatlakozású szerszámok szereléséhez Válassza ki a peremet, patront és perselyt az összeszerelendő szerszámhoz. Válassza ki a csatlakozónak megfelelő perselyt. A készüléket a munkapadhoz kell rögzíteni három belső kulcsnyílású csavarral (nem a készülék része). 36

36 TOOLN SYSTEMS Accessories Szerelőkészülék alaptartók össze- és szétszereléséhez Pneumatikusan működtetett Tartozékok Figyelem! A xx számú készülékhez lábpedál tartozik. A kezelési utasítást a készülékhez mellékeljük A szükséges levegő nyomás 6 bar (85 lbs/in2) Méret Rendelési kód Méretek, mm, coll Kúp SK d b D 21 D 22 l 21 l 22 l 23 l 24 l 25 l x1 l x2 l y1 l y2 Súly

37 TOOLN SYSTEMS Accessories Zsírzó szem Tartozékok Nyomógomb működtetésű szelep Méret Rendelési kód Műszaki adatok: Üzemi nyomás: min. 100 bar C3 C A fészek méreteivel kapcsolatban lásd a Műszaki kézikönyvet, vagy lépjen kapcsolatba az Önhöz legközelebbi Sandvik Coromant képviselettel. Szerelő szerszám Szerszám a befogó mechanizmus össze-/ szétszereléshez az NC2000 típusú befogó egységhez Rendelési kód: C-POV-01 Coromant Capto méret Rendelési kód C3 C3-AT C4 C4-AT C5 C5-AT Szerelő szerszámok Ezeket a tartozékokat külön kell megrendelni. Ajánlott az első Coromant Capto egységekkel együtt megrendelni. Csatlakozó méret iztosító anya csavarkulcsa osszabbító kulcs Nyomatékkulcs C C-TK-02 C C-TK-02 C C-TK-02 C6-C C-TK-02 C C-TK-04 osszabbító kulcs, Központos csavar megfogás C-TK-04 Rendelési kód Pótalkatrészek Nyomatékkulcs Csatlakozó méret Nm ft-lbs ossz, mm (col) Méret, mm Kulcs átalakító C C-TK (26.9)

38 TOOLN SYSTEMS Accessories Nyomatékkulcs szerszám cseréhez C-TK Nm ft-lbs C-TK Nm ft-lbs C-TK-03 Tartozékok Rendelési kód Nyomatékkulcs Pótalkatrészek Csatlakozó méret Nm ft-lbs ossz Méret, mm Kulcs átalakító C T-TK C C-TK C C-TK C C-TK C C-TK C C-TK SO 6789 szerint kell kalibrálni, max. 4% hibahatáron belül 39

39 TOOLN SYSTEMS Accessories Tartozékok Ajánlott meghúzási nyomatékok Coromant Capto meghúzási nyomaték: Manuális szorító egységek, NC2000-es és NC3000-es Csatlakozó méret Nyomaték Nm Coromant Capto meghúzási nyomaték: Coromant Capto ajánlott nyomás: ft-lbs C C C Kézi szorítású befogó egységek és hajtott szerszámok Csatlakozó méret Nyomaték Nm ft-lbs C C C C C C idromechanikus befogók, 5000-es típus efogás Kilökés Csatlakozó méret Nyomás (bar) Nyomás (bar) C4 100 (1450) 100 (1450) C5 80 (1160) 80 (1160) C6 80 (1160) 80 (1160) C8 80 (1160) 80 (1160) C10 80 (1160) 80 (1160) A szükséges olajmennyiség minden esetben: 6 l/min Coromant Capto alaptartók Központos csavar megfogás Csatlakozó méret Nyomaték Nm ft-lbs C C C C C C

40 TOOLN SYSTEMS Accessories Kilökő szerszám a polygon persely kiszereléséhez kézi és automata szorítású egységeknél Csatlakozó méret Rendelési kód Tartozékok C3 CC-ET-01 C4 CC-ET-01 C5 CC-ET-02 Kilökő szerszám C6 CC-ET-02 C8 CC-ET-02 Megjegyzés: a visszahúzó szerszám külön rendelendő Kilökő szerszám asználható a poligon szűkítő eltávolításához a befogóból, együtt a CC-ET-01/02 -vel Csatlakozó méret Rendelési kód Pótalkatrészek Központosító csavar Kerületi csavar C3 C3-WDT-01M C4 C4-WDT-01M C5 C5-WDT-01M C6 C6-WDT-01M C8 C8-WDT Záródugasz Kiegyensúlyozó szerszám Csatlakozó méret Rendelési kód C3 C3 - AT - 01 C4 C4 - AT - 01 C5 C5 - AT - 01 C6 C6 - AT - 01 C8 C8 - AT - 01 C10 C10 - AT - 01 Csatlakozó méret Rendelési kód Kézi egység Automatikus egység Típus: 3000 C3 C3-CP-01 - C3-CP-11 C4 C4-CP-01 C4-CPA-01 C4-CP-11 C5 C5-CP-01 C5-CPA-01 C5-CP-11 C6 C6-CP-01 C6-CPA-01 - C8 C8-CP-01 C8-CPA-01 - C10 - C10-CPA-01-41

41 TOOLN SYSTEMS Accessories Tartozékok űtőfolyadék-csövek a Coromant Capto -hoz Cx-CT a Coromant Capto - -hoz A hűtőfolyadék csövekre vonatkozó követelmények gépenként eltérőek lehetnek, lásd a gép adatait szerelés előtt. asználat előtt győződjön meg arról, hogy illeszkedik a hűtőfolyadékcső a szorító eszközbe/vagy gépbe. Rögzítés Lásd a megmunkálógép kézikönyvét Leszerelés iztonsági vezérlés Az biztonsági vezérlőegységek segítségével meg lehet mérni a gép befogórendszere által kifejtett rögzítő erőt. a ez az erő kicsi, akkor a szerszám dinamikus tulajdonságai romlanak. További felvilágosításért forduljon a helyi Sandvik képviselőhöz. 42

42 TOOLN SYSTEMS Accessories Tároló fészkek kúpos poligon furattal Tartozékok Alumínium nyers fészkek Műanyag tároló fészkek (piros) Jó minőségű műanyag fészkek (fekete) Méretek, mm, coll Csatlakozó méret Rendelési kód b 21 D 21 h 2 l 2 l 21 l 22 Az összes műanyag fészek rendelhető 17 mm, 20 mm, 25 mm és 1 furatosztással. C3 C3-C Kiváló minőségű műanyag. Piros színű. C4 C4-C asználható: csak függőleges tároláshoz PL-01 típus esetén vízszintes és függőleges helyzetben. C5 C5-C C6 C6-C C8 C8-C C4 C4-C Jó minőségű erős fekete műanyag. épen lévő szerszámtárakhoz az AL-01. reteszeléssel. C5 C5-C C6 C6-C C8 C8-C C10 C10-C C6 C6-C Alumíniumkazetás előgyártmányok egyedi igényekhez. AL-01-gyel történő használathoz. C8 C8-C C10 C10-C
