1 Esztergálószerszámok és megoldások a Sandvik Coromanttól A leggyorsabb út a termelékeny forgácsoláshoz

2 Megoldások az élvonalban maradáshoz A fémforgácsolás területén szerzett széleskörű szaktudásunkkal, illetve a különböző iparágakban felmerülő kihívásokra való rálátásunkkal innovatív szerszámmegoldásokat dolgozunk ki, a jelenlegi és jövőbeni igények hatékonyabb kielégítése érdekében. A legújabb áttörésünk az Inveio forgácsolóanyagok, ahol a kristályok egy irányban állnak a lapkabevonatban. Ez kivételesen nagy kopással szembeni ellenállást és hosszú éltartamot biztosít az acélesztergálásban. Olyan esztergálószerszámokat gyártunk, melyek kihasználják a nagy pontosságú hűtőfolyadék-hozzávezetés előnyeit. Ennek megfelelő alkalmazásával irányítható a forgácsfolyam és a hőmérséklet, így kisebb lesz a kopás és biztonságosabb a folyamat. Az eredmény: maximális éltartam és gyártási hatékonyság. Világelső esztergálási megoldásaink bármilyen alkalmazásban segítenek legyőzni a konkurenciát. 2

3 Inveio : kopásállóság és éltartam Az Inveio az egyirányú kristályorientáció műszaki áttörése az alumínium-oxid bevonatréteg, amely magasabb kopásállóságot és éltartamot biztosít a lapkáknak. A sűrűn elhelyezkedő, egyirányú kristályok erős határvonalat képeznek a forgácsolási zóna és a forgácsok felé. Ez jelentősen növeli a kopásállóságot. A GC4325 és GC4315 az új, Inveio technológiával készült lapkageneráció tagjai. GC4325 és GC4315: acél esztergálása hosszú éltartammal A GC4325 és GC4315 acélesztergálási minőségek valóban különlegesek. Az Inveio technológiával készült GC4325 és GC4315 minőségek tartósságot, megbízhatóságot és hosszú éltartamot biztosítanak az acélesztergálási alkalmazásokban. A GC4325 folyamatosan megbízható teljesítményt nyújt, és az első számú választás a legtöbb acélesztergálási alkalmazás során. A GC4315 ellenáll a magas hőmérsékleteknek, amelyek főleg nagy forgácsolási sebességeknél, hosszú, fogásban töltött idők esetén és kemény munkadarabok esztergálásánál lépnek fel. 3

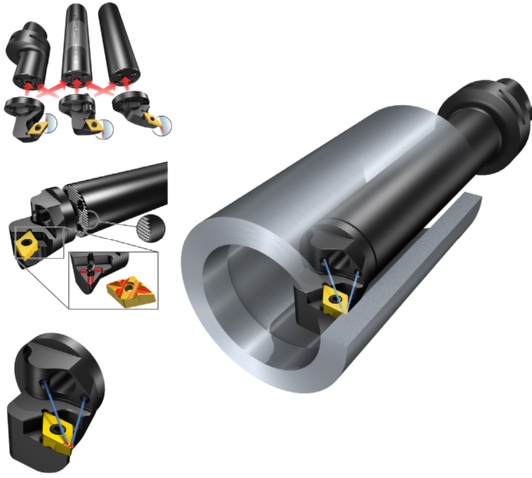

4 CoroTurn SL: moduláris szerszámozás A CoroTurn SL egy univerzális moduláris rendszer rugalmas szerszámozáshoz. A kiváló Serration Lock (SL) csatlakozó kifejezetten robusztus, és lehetővé teszi szerszám-kombinációk széles választékának összeállítását egy kisebb, adapterekből és cserélhető forgácsolófejekből álló készletből. A CoroTurn SL rendelkezik megoldásokkal belső és külső esztergáláshoz, beszúráshoz, menetvágáshoz és multitask megmunkáláshoz. Tervezze meg saját szerszámát a honlapon. CoroTurn HP: nagy pontosságú hűtőfolyadék-hozzávezetés A CoroTurn HP választék nagy pontosságú fúvókákkal rendelkező szerszámtartókból áll, amelyek lamináris, nagy sebességű hűtőfolyadék-sugarakat hoznak létre, amelyek a lapkaél megfelelő pontjára vannak irányítva. A sugarak pontossága és jellemzői okozzák a javulást a forgácskezelés és a folyamatbiztonság tekintetében. A pozitív hatások alacsony nyomáson megjelennek, de minél nagyobb a nyomás, annál igényesebb anyag munkálható meg. Az -MMC, -PMC és -SMC geometriák a CoroTurn HP tartókkal kombinálva kiemelkedő teljesítményt nyújtanak. 4

5 Silent Tools : a rezgés legyőzése A Silent Tools csillapított kiesztergálókések és adapterek egyedi választéka, amelyek magas termelékenységet és szoros tűréseket biztosítanak hosszú túlnyúlások és más, rezgésre hajlamos alkalmazások esetén is. Az előnyök áttekintése: A rezgéscsillapítás nagyobb termelékenységet tesz lehetővé Jobb felületi minőség, szorosabb tűrések 10 és 600 mm közötti átmérőtartomány Külön kérésre további méretek, alakok és csatlakozók kaphatók A csillapított szerszám belsejében tömegből és gumi rugótagokból álló hangolt csillapítórendszer van. A csillapítás fokozására olajat használnak. A CoroTurn SL forgácsolófejek és a Silent Tools csillapított kiesztergálókések nagy rugalmasságot biztosítanak. 5

6 CoroCut QD és CoroCut 1-2: hatékony és beszúrás A felső és alsó hűtőfolyadék-hozzávezetéssel a forgácsolási zónában a CoroCut 1-2 és a CoroCut QD nagy termelékenységű és problémamentes megmunkálást biztosít. Gyors, hatékony és biztonságos A befogómechanizmus stabilitást és megfelelő befogóerőt garantál a biztonság és a teljesítmény érdekében. Kiegészítésképpen a kialakítása gyors lapkacserét tesz lehetővé. A hatékony szerszámkezelés másik újdonsága a plug and play adapterek, amelyek akadálytalanná teszik a hűtőfolyadék-csatlakozást és a szerszámcserét külön csövek nélkül. Ezek a funkciók a CoroCut QD és CoroCut 1-2 típusokon találhatók meg. CoroCut 1-2: az első számú választás a biztonságos és hatékony beszúráshoz. CoroCut QD: páratlan megbízhatóság és maximális hatékonyság kor és mély hornyok megmunkálásakor. Az előnyök áttekintése: Felső és alsó hűtőfolyadék-hozzávezetés a kiváló forgácsvezetéshez és a hosszú éltartamhoz Merev befogás és erős szerszámanyag csökkenti a szerszámtörés esélyét, és vékonyabb pengék használatát teszi lehetővé Felhasználóbarát hűtőfolyadék-csatlakozó és lapkacsere Wiper lapkák kaphatók a kiváló felületi minőség érdekében Nagy teljesítményű lapkák minden anyaghoz 6

7 ilock : lapkamozgások megakadályozása A legkiválóbb minőségű menetek és profilok eléréséhez a kulcs, hogy a forgácsolóerők ne okozhassák a lapka mikro mozgásait a fészekben. A befogó és a lapka közötti ilock interfész ezt a problémát oldja meg. Ez a csatlakozó a CoroThread 266 és CoroTurn TR rendszereken található meg. Nagy pontosságú profilesztergálás CoroTurn TR-rel Maximális lapkastabilitás a szerszámtartóban Ismételhető lapkaváltás Szorosabb tűrések és kiváló minőségű felületek Nagyobb forgácsolási adatokat tesz lehetővé Kiváló minőségű menetek a CoroThread 266-tal Nagy menetprofil-konzisztencia Kiváló felületi minőség Nagy lapkaváltási pontosság 7

8 Edzett darabok esztergálása: a köszörülés hatékony alternatívája Az edzett munkadarabok esztergálása a köszörülés költséghatékony alternatívája 55 és 68 HRc közötti keménységű acélok esetén. Az edzett alkatrészek esztergálásánál 70 százalékkal csökkentheti a megmunkálási időt és költségeket ráadásul mindezt nagyobb rugalmassággal, rövidebb átfutási idővel és alkatrészminőséggel. Az edzett alkatrészek sikeres esztergálásának receptje: CB7015 és CB7025 minőségek Wiper és Xcel nagy termelékenységgel Wiper és Xcel: a termelékenységnövelők A -WH és -WG Wiper-lapkák többféle csúcssugárral készülnek, és kifejezetten az edzett alkatrészek esztergálásához tervezték őket. A Wiper lapkák két lehetőséget biztosítanak a továbbfejlesztésre: Jobb felületi minőség hagyományos forgácsolási adatokkal Jó felületi minőség jelentősen nagyobb előtolási sebességgel. Optimalizátorként használjon Xcel lapkákat. Wiperre emlékeztető egyenes forgácsolóélével jelentős javulást mutat a standard rádiuszlapkákhoz képest. Megfelelő körülmények között az Xcel lapkák igen nagy előtolási sebességet tesznek lehetővé és kiváló alkatrészminőséget nyújtanak. 8

9 Gyorscsere: több megmunkálási idő A gyorsváltó Coromant Capto és QS befogórendszereket a gépkihasználtság növelésére tervezték. A könnyű kezelhetőségre és gyors szerszámcserére készült rendszerek biztosítják, hogy a gyártóüzem folyamatosan dolgozhasson. Mindkét rendszer biztosít megoldásokat nagy pontosságú hűtőfolyadék-hozzávezetéssel a jobb forgácskezelés és a folyamatbiztonság érdekében. QS Befogórendszer Használja ki jobban csúszófejes szerszámgépét A könnyű szerszámcsere csökkenti az állásidőket Ismételhető, precíz forgácsolóél-elhelyezkedés Coromant Capto Gyors szerszámcsere esztergálóközpontokhoz és többfunkciós gépekhez Nagy stabilitás és pontosság Rövid beállítási idő Nagy hajlítószilárdság 9

10 Tailor Made: kifejezetten Önnek tervezve Ugyanakkor lehetséges, hogy pont az a méret hiányzik, melyre Önnek szüksége van. Ha igen, egyszerűen használja testre szabható szolgáltatásunkat. A Tailor Made előnyeinek áttekintése: Konkrét követelményekre tervezett szerszámok és lapkák Gyors árajánlat és rövid leszállítási idők Teljesítménygarancia adott termékre és forgácsolási adatokra A Tailor Made online és értékesítési képviselőinken keresztül is kapható. További információk: 10

11 Környezetbarát és nyereséges Tömör keményfém szerszámaink többsége újrahasznosított keményfémből készül. A felhasznált keményfém ügyfeleinktől származik, akik évente akár több tízezer dollár bevételhez jutnak azzal, hogy a használt lapkákat és hengeres szerszámokat eladják vállalatunknak. Nem számít, hogy milyen gyártásúak, a szerszámokat az aktuális piaci áron vásároljuk meg ügyfeleinktől. Ne feledje újrahasznosítani tömör keményfém szerszámait! Ez környezetbarát és jövedelmező megoldás. További információkért lásd: 11
