1 Mérési utasítás Világítótest vezetett kibocsátásának vizsgálata, harmonikus áramok kibocsátási határértékeinek vizsgálatához 1 A mérési útmutató hatálya A mérési útmutatóban bemutatásra kerül világító testek, fényforrások harmonikus áram vezetett zavarkibocsátásának mérése. 2 Referenciák A mérési útmutató elkészítésénél a következő szabványok előírásait vettük figyelembe: MSZ EN :2006, MSZ EN :2006/A1:2009, MSZ EN :2006/A2:2009, A harmonikus áramok kibocsátási határértékei MSZ EN :2010, A villamosenergia-rendszerek és a hozzájuk kapcsolódó berendezések harmonikusai és közbenső harmonikusai méréseinek és mérőműszereinek általános útmutatója 3 A jelenség és annak mérése A 230/400 V-os energiaellátó hálózatra kapcsolt, nem rezisztív fogyasztók esetében a hálózatból felvett áram jelalakja eltérhet az ideálistól. Ez az eltérés mind nem szinuszos jelalakban, mind pedig a feszültséghez képesti fáziseltérésben mutatkozhat meg. A fogyasztók áramának az ideálistól való eltérését a korábban említett szabványokban meghatározott határértékek alatt kell tartani. Ezeket a határértékeket a fogyasztók teljesítményfelvétele, és felhasználási területe alapján több kategóriába sorolva határozza meg a szabvány. 4 A mérési elvről és a mérőműszerről A mérés során a mérőműszer digitalizálja a vizsgált berendezésre kapcsolt feszültséget illetve felvett áramot. Ezekből a mintákból a műszer kiszámítja a szabványok által támasztott határértékek ellenőrzéséhez szükséges paramétereket. Ezek a paraméterek jelalak, fázis, harmonikus tartalom. A műszer pontos működését és működési körülményeit a MSZ EN :2010, A villamosenergia-rendszerek és a hozzájuk kapcsolódó berendezések harmonikusai és közbenső harmonikusai méréseinek és mérőműszereinek általános útmutatója szabvány tartalmazza.

2 Referenciák A mérési útmutató elkészítésénél a következő szabványok előírásait vettük figyelembe: MSZ EN 61000-3-2:2006, MSZ EN 61000-3-2:2006/A1:2009, MSZ EN 61000-3- 2:2006/A2:2009, A harmonikus

2 5 A vizsgált berendezések 5.1 Hagyományos izzó 5.2 LED-es fényforrás (~2 W) A hagyományos izzó tipikus feszültség áram alakja. A LED-es fényforrás tipikus feszültség áram alakja.

3 5.3 Energiatakarékos izzó (~8 W) Az energiatakarékos izzó tipikus feszültség áram alakja. 6 A mérés során használt mérő és segédeszközök Mérőeszközök: EMC-Partner HAR P harmonikus analizátor Segédeszközök: Számítógép Harmonics-1000 műszevezérlő szoftver

6 A mérés során használt mérő és segédeszközök Mérőeszközök:

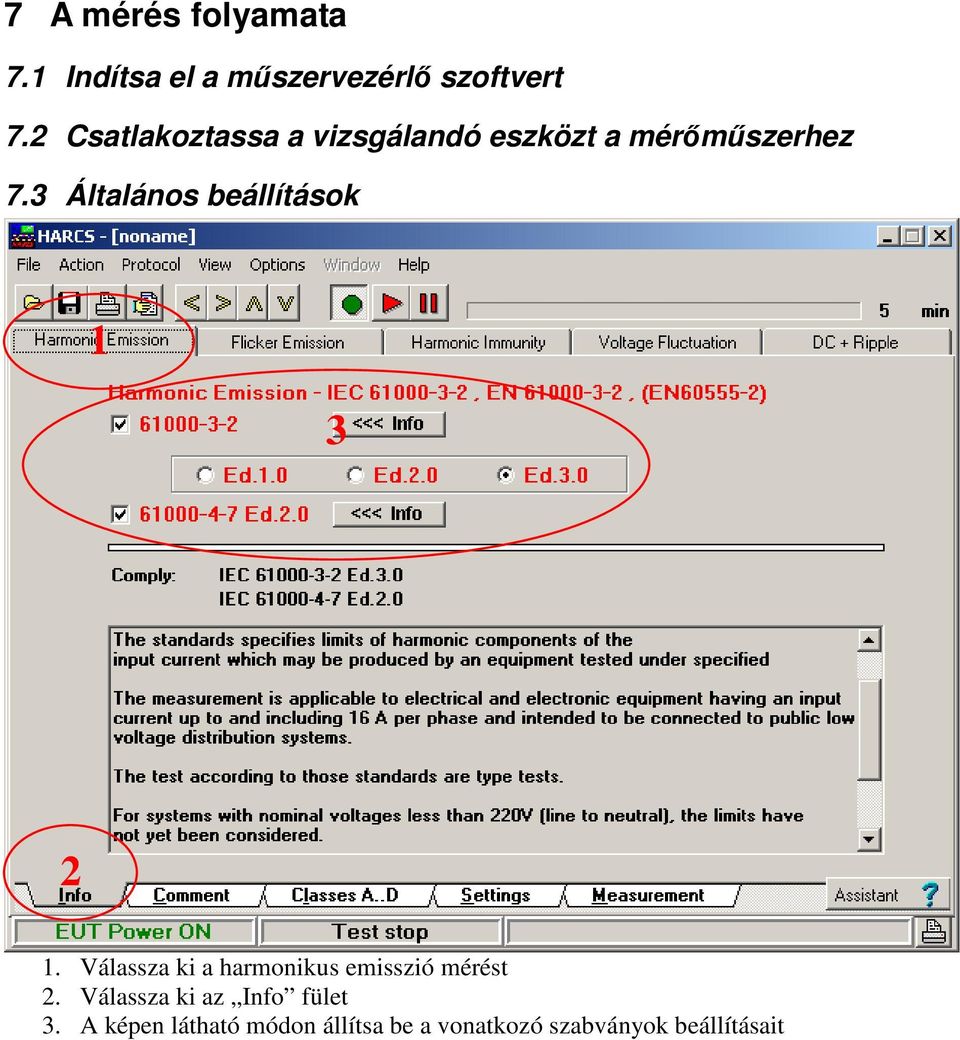

4 7 A mérés folyamata 7.1 Indítsa el a műszervezérlő szoftvert 7.2 Csatlakoztassa a vizsgálandó eszközt a mérőműszerhez 7.3 Általános beállítások Válassza ki a harmonikus emisszió mérést 2. Válassza ki az Info fület 3. A képen látható módon állítsa be a vonatkozó szabványok beállításait

5 7.4 A mérés azonosító adatai 1 1. Válassza ki az Comment fület 2. Töltse ki az azonosító adatokat a. Company: SZE b. Operator: mérő személyek neve c. Unit: a vizsgált berendezés azonosítója, Izzó, LED, Energiatakarékos

7.5 A vizsgált berendezés osztályba sorolása 3 2 1 1.

6 7.5 A vizsgált berendezés osztályba sorolása Válassza ki az Classes fület 2. Válassza ki a C osztályt 3. Hívja elő a részletes beállításokat

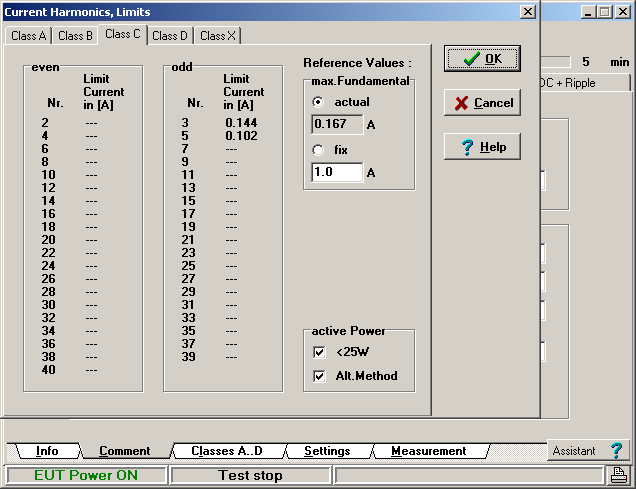

7.6 Az osztályba sorolás részletes beállítása 1 2 1.

7 7.6 Az osztályba sorolás részletes beállítása A fényforrások teljesítményfelvétele kisebb mint 25 W 2. Minden egyes vizsgálandó berendezést meg kell mérni az Alt.Method bekapcsolt illetve kikapcsolt állásában

2. Minden egyes vizsgálandó berendezést meg kell

8 1 1. Válassza ki az Settings fület 2. A képen látható módon legyenek a beállítások.

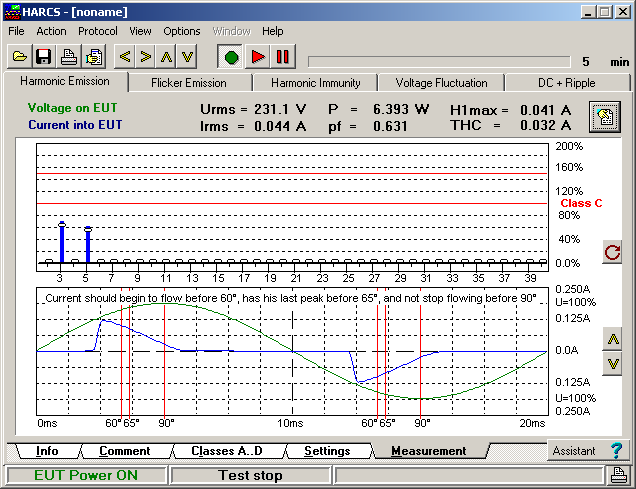

9 Válassza ki az Measurement fület 2. A mérési folyamat vezérlése a. A Zöld gombbal kapcsolja be a kimenetet b. A Play gombbal indítsa el a mérést c. A mérés végeztével, a Pause gombbal zárja le a mérést és mentse el az adatokat 7.7 Mérési jegyzőkönyv elkészítése 8 Házi feladat Rajzolja le a következő áramköri elemek, kapcsolások áram feszültség idődiagramjait szinuszos gerjesztés esetén: Ideális induktivitás Ideális kapacitás Ideális ellenállás Greatz hidas vagy egy utas egyenirányítás, puffer kondenzátor, ellenállás áramkört. 9 Kérdések Az egyes vizsgált fényforrások esetében milyen egyéb elektromágneses vezetett kibocsátások fordulhatnak elő? A tipikus áram, feszültség ábrák alapján milyen áramköri elemek lehetnek a fényforrásokban?

7 Mérési jegyzőkönyv elkészítése 8 Házi feladat Rajzolja le a következő áramköri elemek, kapcsolások áram feszültség idődiagramjait szinuszos gerjesztés esetén: Ideális induktivitás

10 10 Ajánlott irodalom A referenciaként megadott szabványok olvasása (Egyetemi könyvtár, Online szabványkönyvtár) HAR1000-1P mérőműszer gépkönyve Készítette: Mórocz Tamás,
