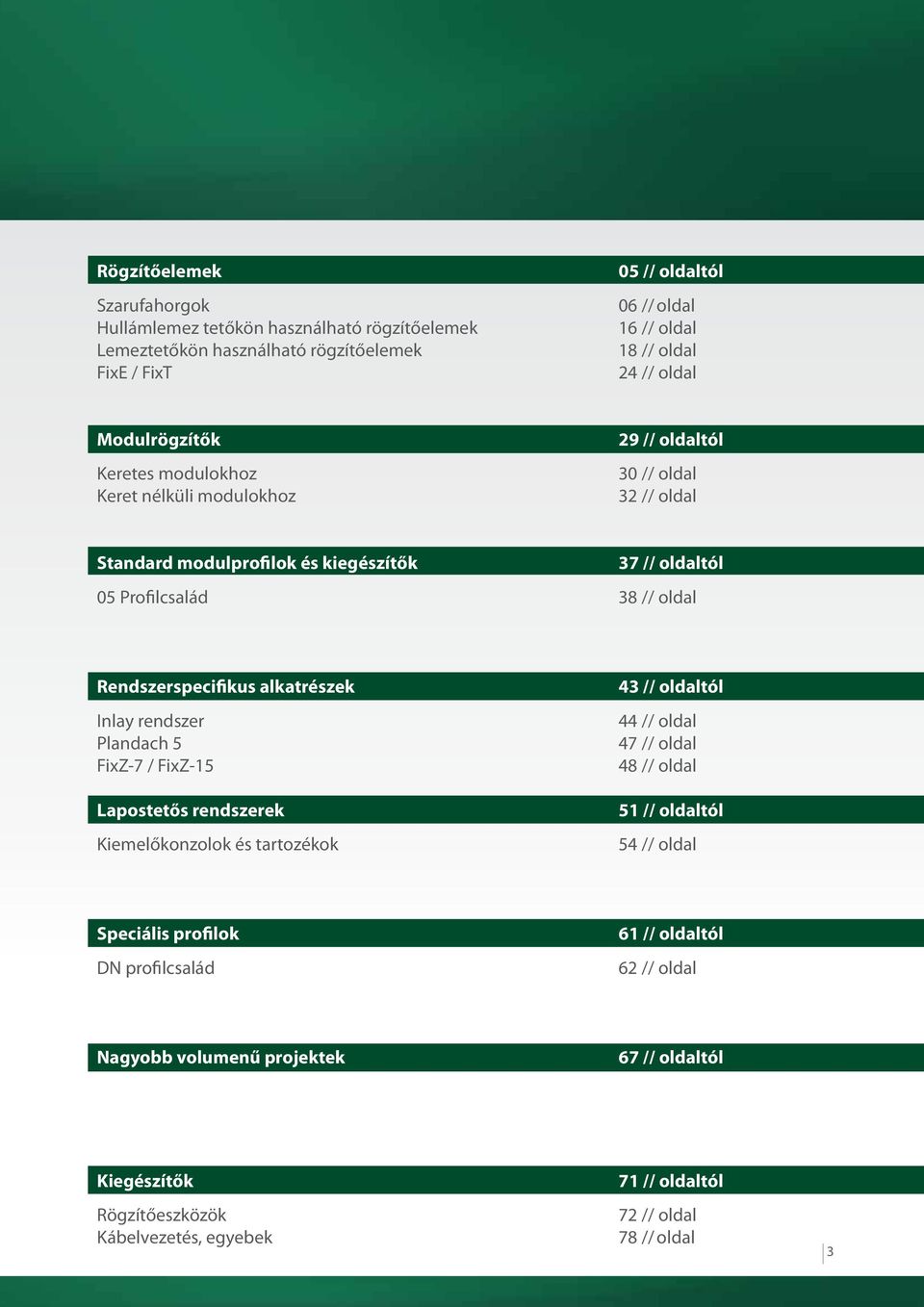

3 Rögzítőelemek Szarufahorgok Hullámlemez tetőkön használható rögzítőelemek Lemeztetőkön használható rögzítőelemek FixE / FixT 05 // oldaltól 06 // oldal 16 // oldal 18 // oldal 24 // oldal Modulrögzítők Keretes modulokhoz Keret nélküli modulokhoz 29 // oldaltól 30 // oldal 32 // oldal Standard modulprofilok és kiegészítők 37 // oldaltól 05 Profilcsalád 38 // oldal Rendszerspecifikus alkatrészek Inlay rendszer Plandach 5 FixZ-7 / FixZ-15 Lapostetős rendszerek Kiemelőkonzolok és tartozékok 43 // oldaltól 44 // oldal 47 // oldal 48 // oldal 51 // oldaltól 54 // oldal Speciális profilok DN profilcsalád 61 // oldaltól 62 // oldal Nagyobb volumenű projektek 67 // oldaltól Kiegészítők Rögzítőeszközök Kábelvezetés, egyebek 71 // oldaltól 72 // oldal 78 // oldal 3

4 4

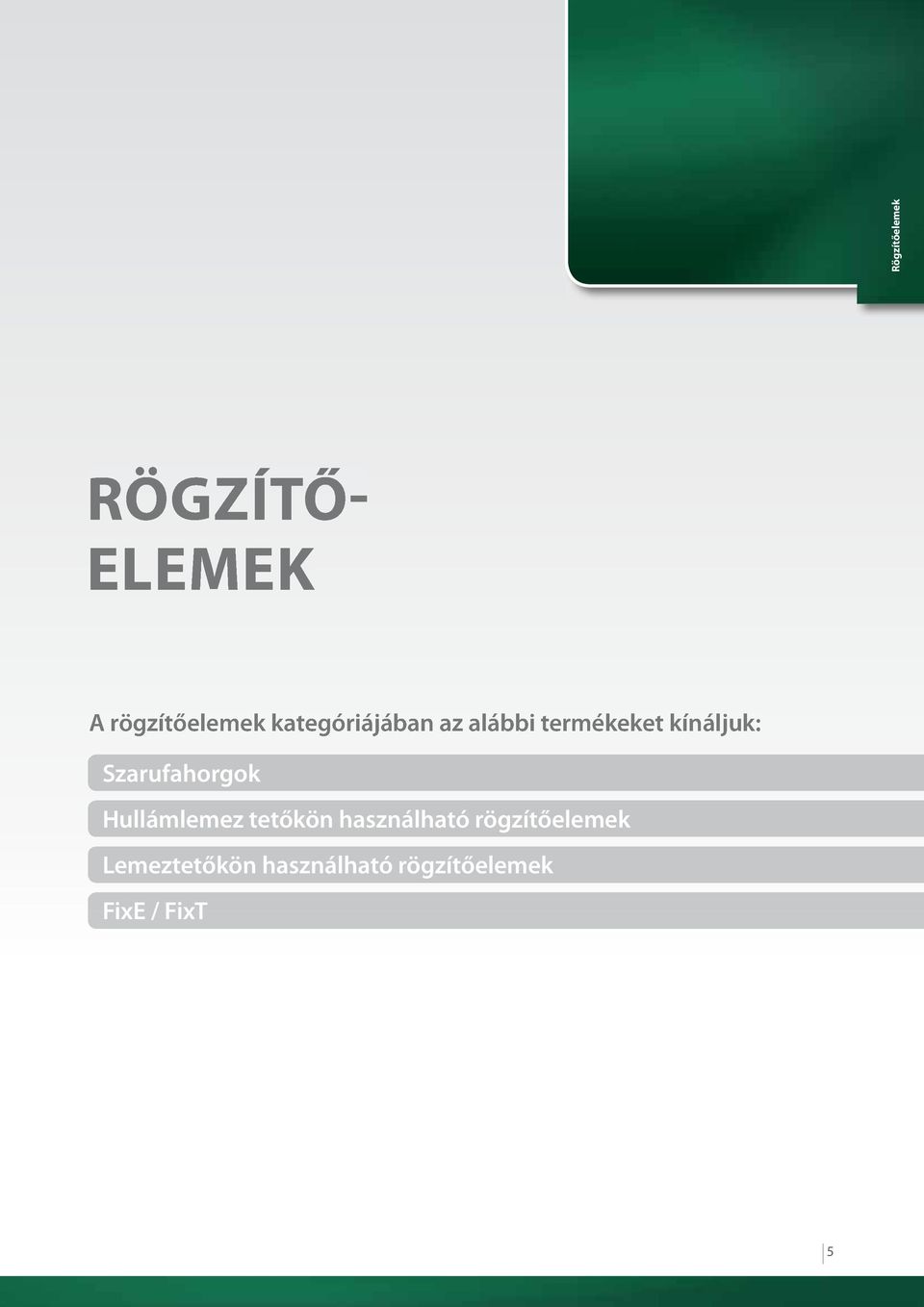

5 Rögzítőelemek RÖGZÍTŐ- ELEMEK A rögzítőelemek kategóriájában az alábbi termékeket kínáljuk: Szarufahorgok Hullámlemez tetőkön használható rögzítőelemek Lemeztetőkön használható rögzítőelemek FixE / FixT 5

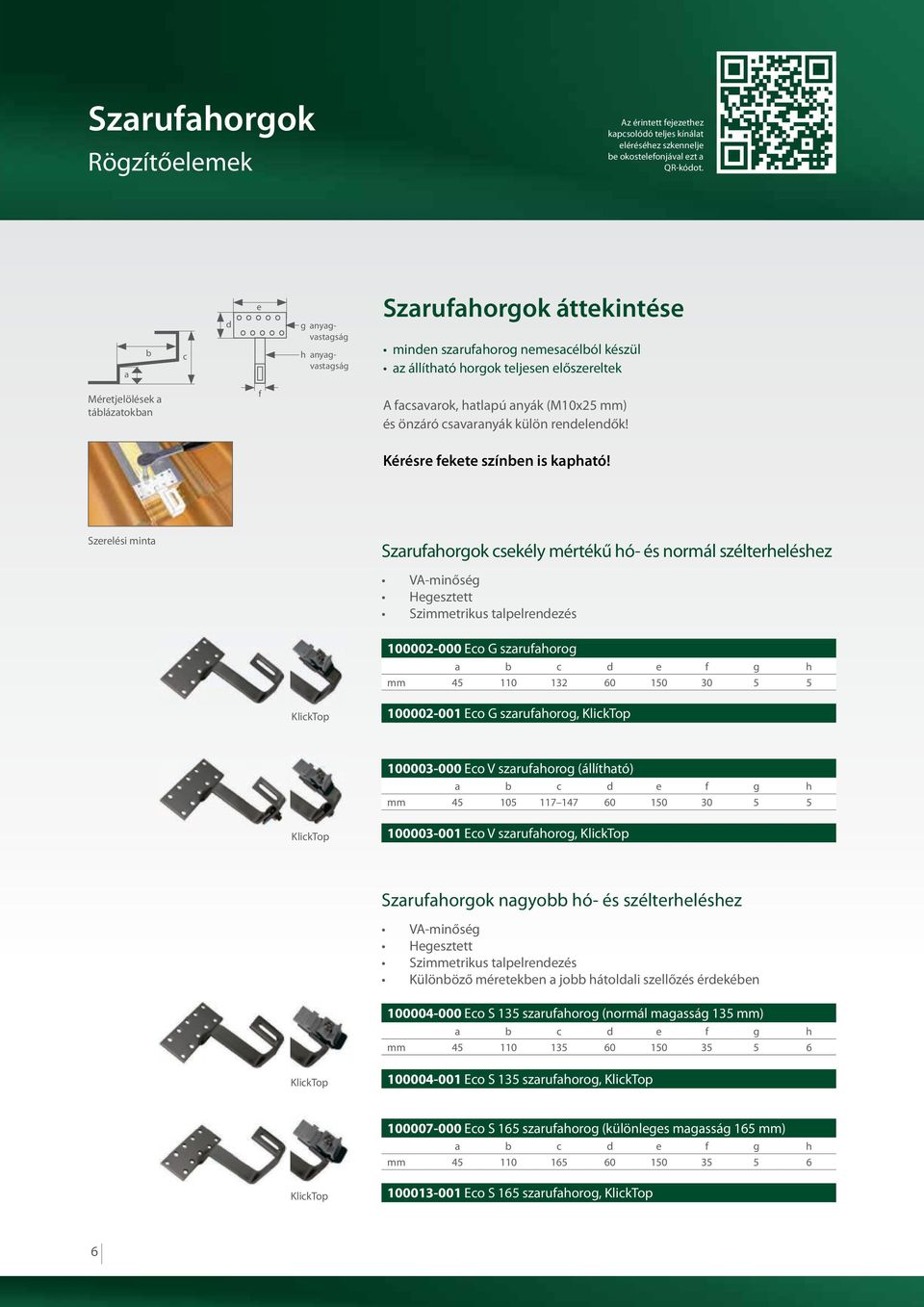

6 Szarufahorgok Rögzítőelemek Az érintett fejezethez kapcsolódó teljes kínálat eléréséhez szkennelje be okostelefonjával ezt a QR-kódot. a b c d e g anyagvastagság h anyagvastagság Szarufahorgok áttekintése minden szarufahorog nemesacélból készül az állítható horgok teljesen előszereltek Méretjelölések a táblázatokban f A facsavarok, hatlapú anyák (M10x25 mm) és önzáró csavaranyák külön rendelendők! Kérésre fekete színben is kapható! Szerelési minta Szarufahorgok csekély mértékű hó- és normál szélterheléshez VA-minőség Hegesztett Szimmetrikus talpelrendezés Eco G szarufahorog a b c d e f g h mm KlickTop Eco G szarufahorog, KlickTop Eco V szarufahorog (állítható) a b c d e f g h mm KlickTop Eco V szarufahorog, KlickTop Szarufahorgok nagyobb hó- és szélterheléshez VA-minőség Hegesztett Szimmetrikus talpelrendezés Különböző méretekben a jobb hátoldali szellőzés érdekében Eco S 135 szarufahorog (normál magasság 135 mm) a b c d e f g h mm KlickTop Eco S 135 szarufahorog, KlickTop Eco S 165 szarufahorog (különleges magasság 165 mm) a b c d e f g h mm KlickTop Eco S 165 szarufahorog, KlickTop 6

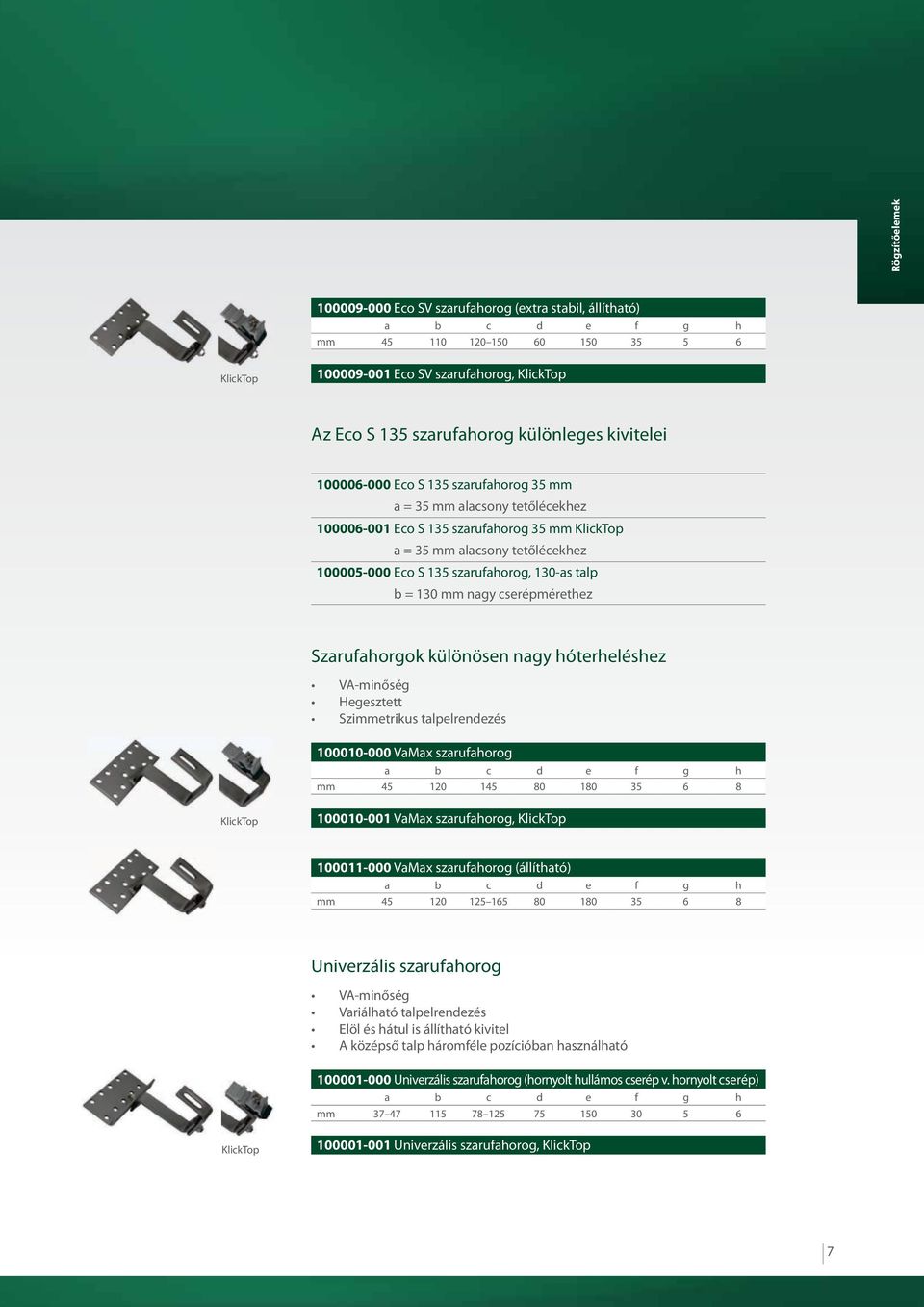

7 Rögzítőelemek Eco SV szarufahorog (extra stabil, állítható) a b c d e f g h mm KlickTop Eco SV szarufahorog, KlickTop Az Eco S 135 szarufahorog különleges kivitelei Eco S 135 szarufahorog 35 mm a = 35 mm alacsony tetőlécekhez Eco S 135 szarufahorog 35 mm KlickTop a = 35 mm alacsony tetőlécekhez Eco S 135 szarufahorog, 130-as talp b = 130 mm nagy cserépmérethez Szarufahorgok különösen nagy hóterheléshez VA-minőség Hegesztett Szimmetrikus talpelrendezés VaMax szarufahorog a b c d e f g h mm KlickTop VaMax szarufahorog, KlickTop VaMax szarufahorog (állítható) a b c d e f g h mm Univerzális szarufahorog VA-minőség Variálható talpelrendezés Elöl és hátul is állítható kivitel A középső talp háromféle pozícióban használható Univerzális szarufahorog (hornyolt hullámos cserép v. hornyolt cserép) a b c d e f g h mm KlickTop Univerzális szarufahorog, KlickTop 7

8 Szarufahorgok Rögzítőelemek i b a Méretjelölések a táblázatokban c d e f g anyagvastagság h anyagvastagság Rapid szarufahorog 2+ VA-minőség Hegesztett Szimmetrikus talpelrendezés Előszerelt Rapid szarufahorog a b c d e f g h i mm Hasonló a következőhöz: Eco S , , Rapid 2+ 45V szarufahorog a b c d e f g h i mm A típussal megegyező, de a sínek függőlegesen erősíthetők hozzá Hasonló a következőhöz: Eco S , , Rapid szarufahorog a b c d e f g h i mm A hoz hasonló, de 35 mm/1,38 inch szármagasságú alacsonyabb tetőlécekhez Hasonló a következőhöz: Eco S Rapid szarufahorog a b c d e f g h i mm A hoz hasonló, de 55 mm/2,17 inch szármagasságú magas tetőlécekhez vagy nagy cserépmérethez Rapid 2+ univerzális szarufahorog a b c d e f g h i mm Sokoldalúan állítható kivitel, a sínek függőleges felerősítéséhez Hasonló a következőhöz: Universal Rapid 2+ Max szarufahorog a b c d e f g h i mm A típushoz hasonló, de 35x8 mm-es/1,38x0,31 inches talppal a nagy hóterheléshez Hasonló a következőhöz: VaMax , , ,

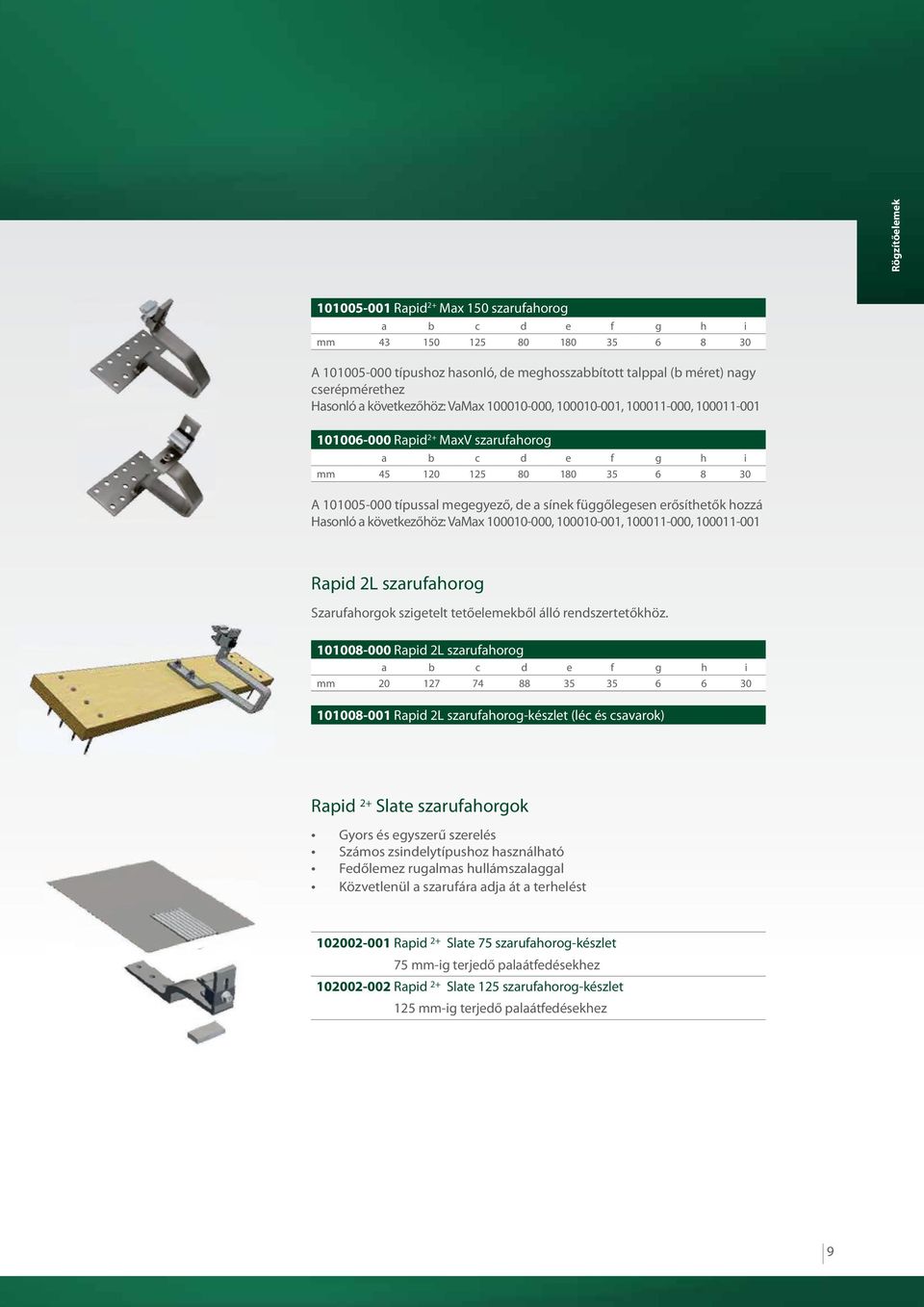

9 Rögzítőelemek Rapid 2+ Max 150 szarufahorog a b c d e f g h i mm A típushoz hasonló, de meghosszabbított talppal (b méret) nagy cserépmérethez Hasonló a következőhöz: VaMax , , , Rapid 2+ MaxV szarufahorog a b c d e f g h i mm A típussal megegyező, de a sínek függőlegesen erősíthetők hozzá Hasonló a következőhöz: VaMax , , , Rapid 2L szarufahorog Szarufahorgok szigetelt tetőelemekből álló rendszertetőkhöz Rapid 2L szarufahorog a b c d e f g h i mm Rapid 2L szarufahorog-készlet (léc és csavarok) Rapid 2+ Slate szarufahorgok Gyors és egyszerű szerelés Számos zsindelytípushoz használható Fedőlemez rugalmas hullámszalaggal Közvetlenül a szarufára adja át a terhelést Rapid 2+ Slate 75 szarufahorog-készlet 75 mm-ig terjedő palaátfedésekhez Rapid 2+ Slate 125 szarufahorog-készlet 125 mm-ig terjedő palaátfedésekhez 9

10 Szarufahorgok Rögzítőelemek Alu-Tile alumínium cseréppótló elem Egy teljes tetőcserepet pótol. Kifejezetten nagy hóterheléssel érintett területekre. Gyorsrátéttel szerelt rendszerhoroggal. Összehasonlító lista (tetőcserépgyártók szerint) Braas/Monier Cikkszám Alumínium, színezetlen Cikkszám Piros 2 Frankfurter Pfanne hullámos hornyolt cserép Alu-Tile BEZ H+V Typ000 készlet Alu-Tile ROT H+V Typ000 készlet Taunus Pfanne hullámos hornyolt cserép Alu-Tile BEZ H+V Typ000 készlet Alu-Tile ROT H+V Typ000 készlet Harzer Pfanne hullámos hornyolt cserép Alu-Tile BEZ H+V Typ000 készlet Alu-Tile ROT H+V Typ000 készlet Doppel-S cserép Alu-Tile BEZ H+V Typ000 készlet Alu-Tile ROT H+V Typ000 készlet Topas 11V (léctávolság: min. 330 mm!) Alu-Tile BEZ H+V Typ009 készlet Alu-Tile ROT H+V Typ009 készlet Topas 13V Alu-Tile BEZ H+V Typ009 készlet Alu-Tile ROT H+V Typ009 készlet Tegalit Alu-Tile BEZ H+V Typ014 készlet Alu-Tile ROT H+V Typ014 készlet Harzer Pfanne 7 (BIG) nagy méretű hornyolt hullámos cserép Alu-Tile BEZ H+V Typ017 készlet Alu-Tile ROT H+V Typ017 készlet Hainstädter Rubin 11V Alu-Tile BEZ H+V Typ026 készlet Alu-Tile ROT H+V Typ026 készlet Heisterholzer Rubin 11V Alu-Tile BEZ H+V Typ026 készlet Alu-Tile ROT H+V Typ026 készlet Turmalin Alu-Tile BEZ H+V Typ028 készlet Alu-Tile ROT H+V Typ028 készlet Bramac Classic Alu-Tile BEZ H+V Typ000 készlet Alu-Tile ROT H+V Typ000 készlet Ceda Mareno/Asimmetrica Alu-Tile BEZ H+V Typ000 készlet Alu-Tile ROT H+V Typ000 készlet Creaton Rustico hornyolt cserép Alu-Tile BEZ H+V Typ001 készlet Alu-Tile ROT H+V Typ001 készlet Domino Alu-Tile BEZ H+V Typ003 készlet Alu-Tile ROT H+V Typ003 készlet MZ Alu-Tile BEZ H+V Typ005 készlet Alu-Tile ROT H+V Typ005 készlet Gratus Alu-Tile BEZ H+V Typ007 készlet Alu-Tile ROT H+V Typ007 készlet Ratio Alu-Tile BEZ H+V Typ009 készlet Alu-Tile ROT H+V Typ009 készlet Magnum Alu-Tile BEZ H+V Typ016 készlet Alu-Tile ROT H+V Typ016 készlet Rapido Alu-Tile BEZ H+V Typ019 készlet Alu-Tile ROT H+V Typ019 készlet Premion Alu-Tile BEZ H+V Typ020 készlet Alu-Tile ROT H+V Typ020 készlet Futura Alu-Tile BEZ H+V Typ020 készlet Alu-Tile ROT H+V Typ020 készlet Harmonie Alu-Tile BEZ H+V Typ024 készlet Alu-Tile ROT H+V Typ024 készlet Maxima Alu-Tile BEZ H+V Typ025 készlet Alu-Tile ROT H+V Typ025 készlet Ergoldsbacher Hornyolt cserép Alu-Tile BEZ H+V Typ002 készlet Alu-Tile ROT H+V Typ002 készlet Nagy hornyolt cserép Alu-Tile BEZ H+V Typ003 készlet Alu-Tile ROT H+V Typ003 készlet Erlus E Alu-Tile BEZ H+V Typ004 készlet Alu-Tile ROT H+V Typ004 készlet Erlus E58 S Alu-Tile BEZ H+V Typ004 készlet Alu-Tile ROT H+V Typ004 készlet Erlus nagy hornyolt cserép XXL Alu-Tile BEZ H+V Typ006 készlet Alu-Tile ROT H+V Typ006 készlet Erlus Reformpfanne XXL Alu-Tile BEZ H+V Typ006 készlet Alu-Tile ROT H+V Typ006 készlet Erlus Karat Alu-Tile BEZ H+V Typ008 készlet Alu-Tile ROT H+V Typ008 készlet Erlus E58 plus Alu-Tile BEZ H+V Typ013 készlet Alu-Tile ROT H+V Typ013 készlet Erlus Linea Alu-Tile BEZ H+V Typ015 készlet Alu-Tile ROT H+V Typ015 készlet Forma Alu-Tile BEZ H+V Typ022 készlet Alu-Tile ROT H+V Typ022 készlet Eternit Heidelberg Alu-Tile BEZ H+V Typ000 készlet Alu-Tile ROT H+V Typ000 készlet Göteborg Alu-Tile BEZ H+V Typ000 készlet Alu-Tile ROT H+V Typ000 készlet Jungmeier Hornyolt cserép Alu-Tile BEZ H+V Typ002 készlet Alu-Tile ROT H+V Typ002 készlet Koramic Migeon Actua (léctávolság: min. 345 mm!) Alu-Tile BEZ H+V Typ023 készlet Alu-Tile ROT H+V Typ023 készlet Nelskamp S-Pfanne Alu-Tile BEZ H+V Typ000 készlet Alu-Tile ROT H+V Typ000 készlet Finkenberger Pfanne Alu-Tile BEZ H+V Typ010 készlet Alu-Tile ROT H+V Typ010 készlet Nibra F Alu-Tile BEZ H+V Typ021 készlet Alu-Tile ROT H+V Typ021 készlet Rupp Keramik Rubin Alu-Tile BEZ H+V Typ020 készlet Alu-Tile ROT H+V Typ020 készlet Schweizer Fabrikat - ZZWancor Swiss Jura 13 lapos, eltolható cserép Alu-Tile BEZ H+V Typ009 készlet Alu-Tile ROT H+V Typ009 készlet Züricher Ziegelei Istigh Alu-Tile BEZ H+V Typ009 készlet Alu-Tile ROT H+V Typ009 készlet Fama lapos, eltolható cserép Alu-Tile BEZ H+V Typ009 készlet Alu-Tile ROT H+V Typ009 készlet Pada 13 hullámos cserép Alu-Tile BEZ H+V Typ011 készlet Alu-Tile ROT H+V Typ011 készlet Schweizer Fabrikat - Istighofener Swiss Duplahornyos 425 x 250 mm Alu-Tile BEZ H+V Typ012 készlet Alu-Tile ROT H+V Typ012 készlet Tondach SULM eltolható tetőcserép Alu-Tile BEZ H+V Typ018 készlet Alu-Tile ROT H+V Typ018 készlet 10 1 Kiegészítő eljárások: A cserepek kis mértékű megmunkálásra szorulnak! Ehhez vegye figyelembe a szerelési útmutatóhoz csatolt, szereléssel kapcsolatos mellékleteinket. Az árak változhatnak! 2 Lemez cseréppótló elem alulsó csatlakozóperemmel piros színben, színezetlen alumínium rendszerhoroggal

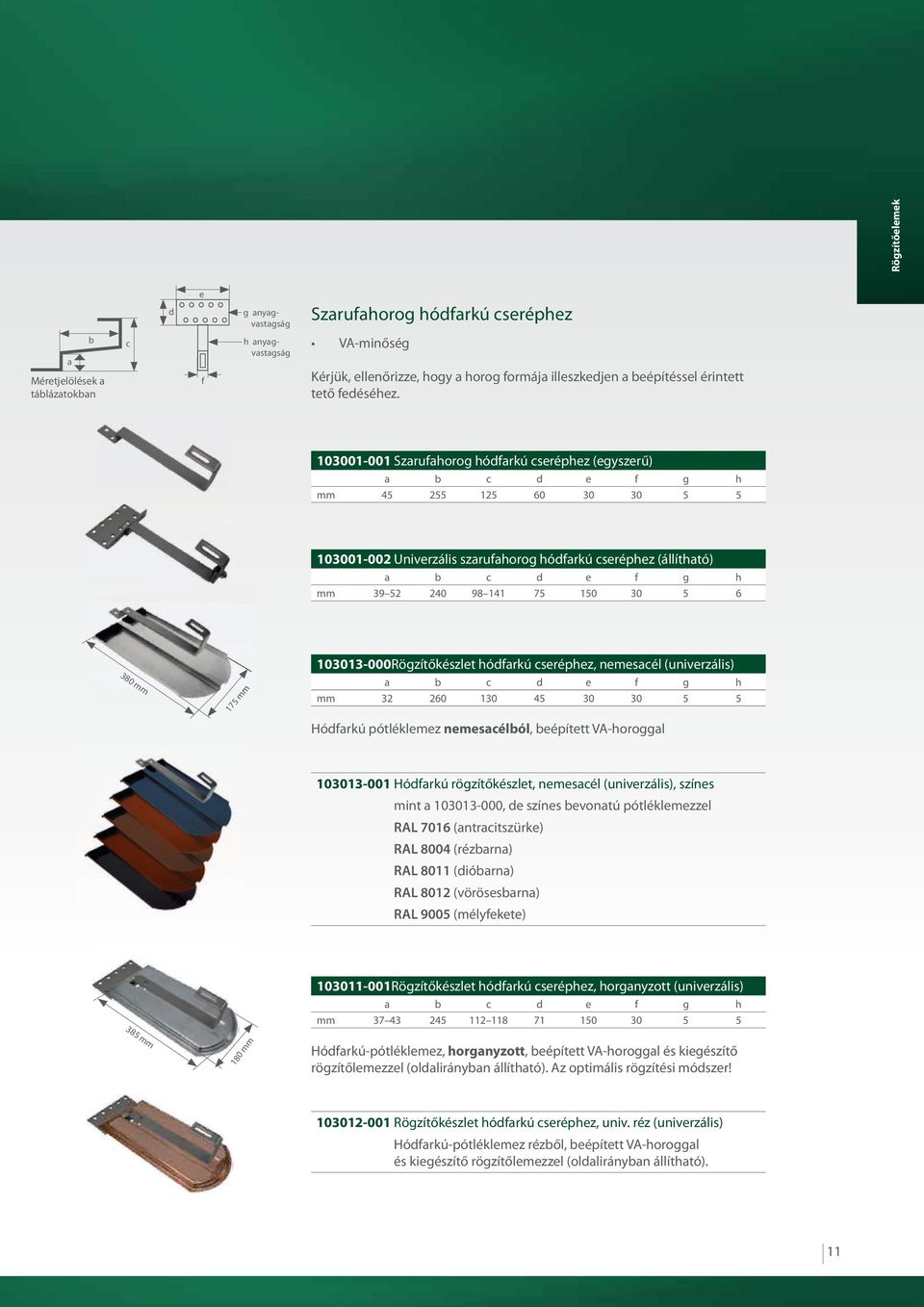

11 Rögzítőelemek d e g anyagvastagság Szarufahorog hódfarkú cseréphez a b Méretjelölések a táblázatokban c f h anyagvastagság VA-minőség Kérjük, ellenőrizze, hogy a horog formája illeszkedjen a beépítéssel érintett tető fedéséhez Szarufahorog hódfarkú cseréphez (egyszerű) a b c d e f g h mm Univerzális szarufahorog hódfarkú cseréphez (állítható) a b c d e f g h mm mm 175 mm Rögzítőkészlet hódfarkú cseréphez, nemesacél (univerzális) a b c d e f g h mm Hódfarkú pótléklemez nemesacélból, beépített VA-horoggal Hódfarkú rögzítőkészlet, nemesacél (univerzális), színes mint a , de színes bevonatú pótléklemezzel RAL 7016 (antracitszürke) RAL 8004 (rézbarna) RAL 8011 (dióbarna) RAL 8012 (vörösesbarna) RAL 9005 (mélyfekete) 385 mm 180 mm Rögzítőkészlet hódfarkú cseréphez, horganyzott (univerzális) a b c d e f g h mm Hódfarkú-pótléklemez, horganyzott, beépített VA-horoggal és kiegészítő rögzítőlemezzel (oldalirányban állítható). Az optimális rögzítési módszer! Rögzítőkészlet hódfarkú cseréphez, univ. réz (univerzális) Hódfarkú-pótléklemez rézből, beépített VA-horoggal és kiegészítő rögzítőlemezzel (oldalirányban állítható). 11

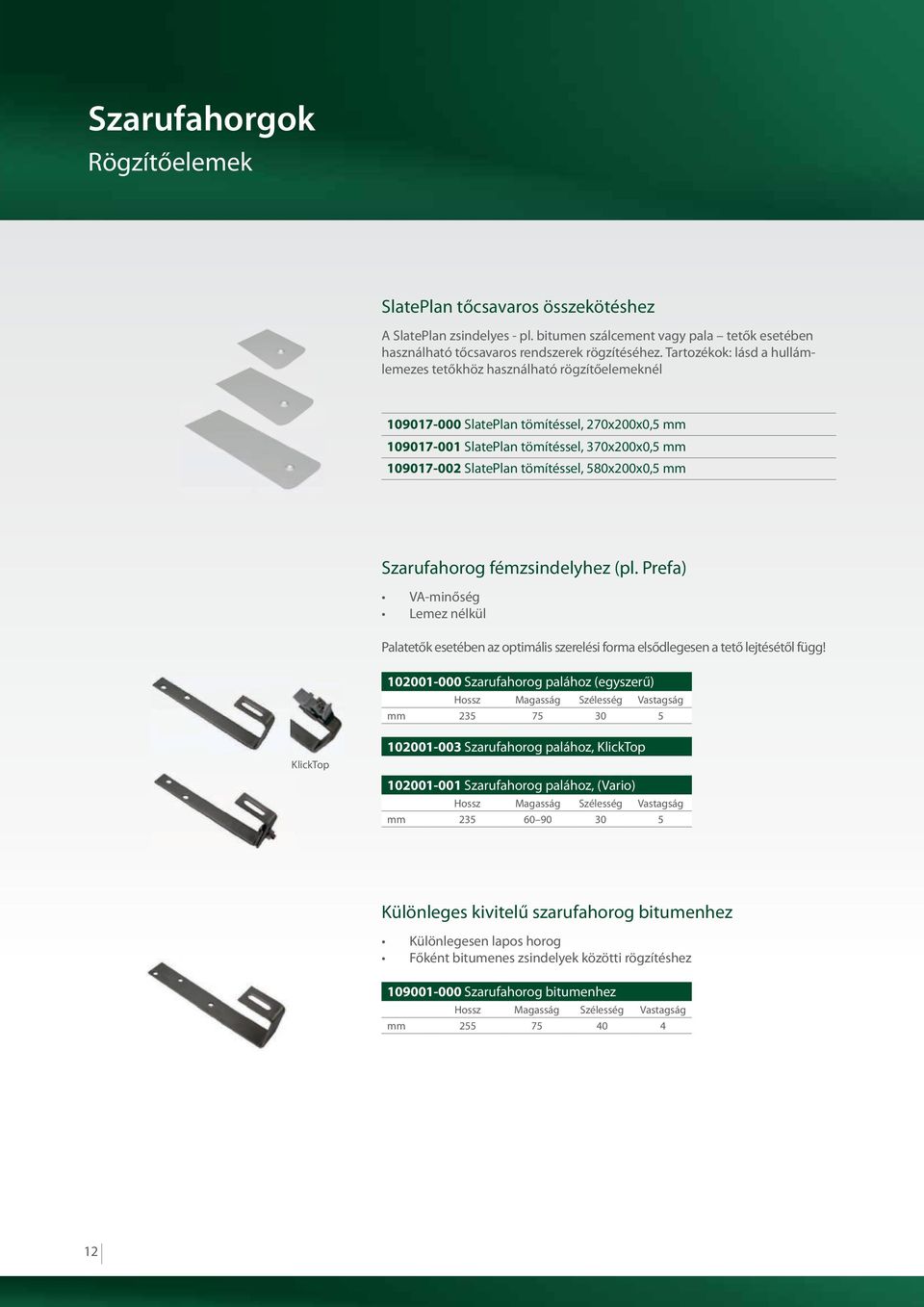

12 Szarufahorgok Rögzítőelemek SlatePlan tőcsavaros összekötéshez A SlatePlan zsindelyes - pl. bitumen szálcement vagy pala tetők esetében használható tőcsavaros rendszerek rögzítéséhez. Tartozékok: lásd a hullámlemezes tetőkhöz használható rögzítőelemeknél SlatePlan tömítéssel, 270x200x0,5 mm SlatePlan tömítéssel, 370x200x0,5 mm SlatePlan tömítéssel, 580x200x0,5 mm Szarufahorog fémzsindelyhez (pl. Prefa) VA-minőség Lemez nélkül Palatetők esetében az optimális szerelési forma elsődlegesen a tető lejtésétől függ! Szarufahorog palához (egyszerű) Hossz Magasság Szélesség Vastagság mm KlickTop Szarufahorog palához, KlickTop Szarufahorog palához, (Vario) Hossz Magasság Szélesség Vastagság mm Különleges kivitelű szarufahorog bitumenhez Különlegesen lapos horog Főként bitumenes zsindelyek közötti rögzítéshez Szarufahorog bitumenhez Hossz Magasság Szélesség Vastagság mm

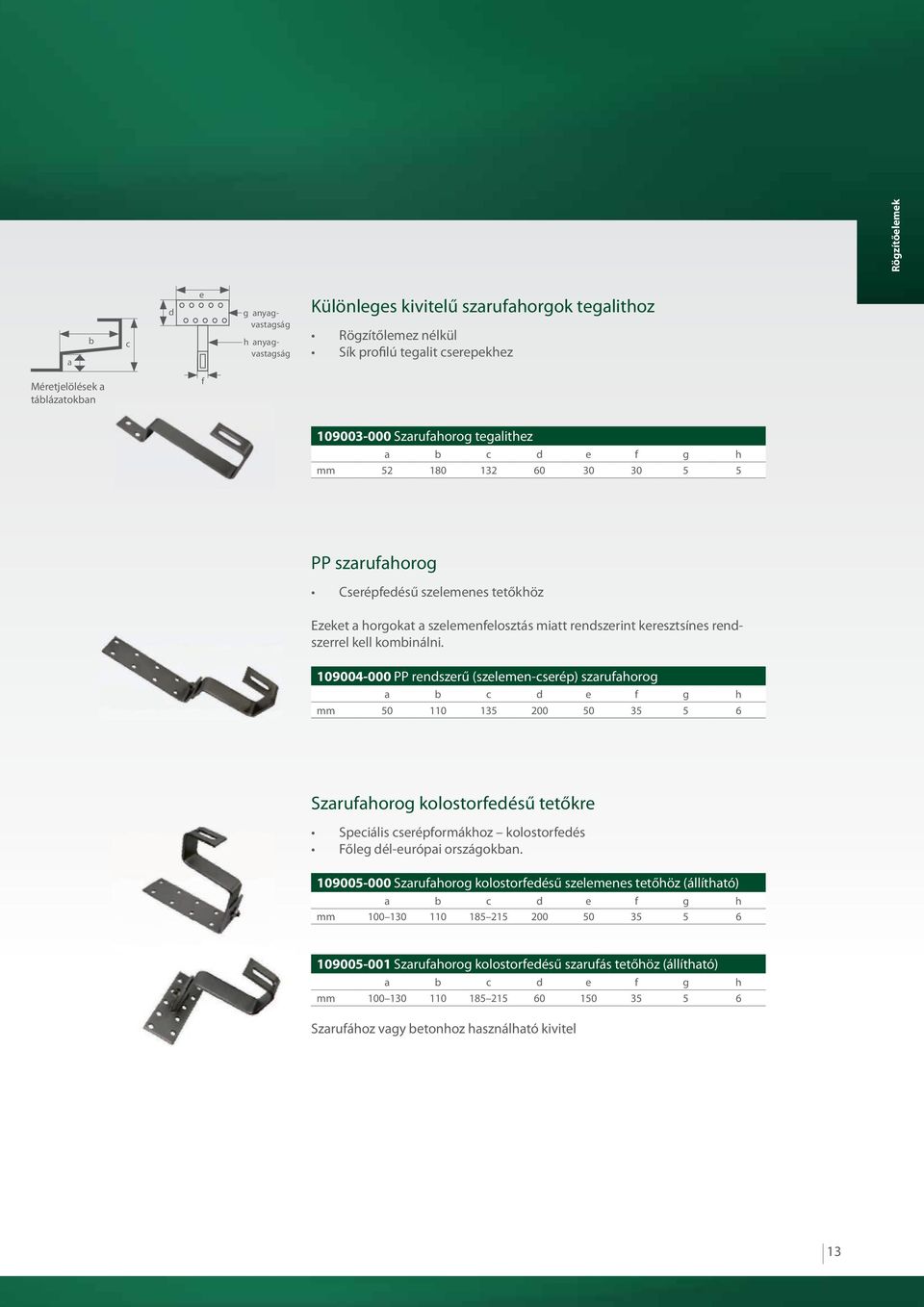

13 Rögzítőelemek a b c d e g anyagvastagság h anyagvastagság Különleges kivitelű szarufahorgok tegalithoz Rögzítőlemez nélkül Sík profilú tegalit cserepekhez Méretjelölések a táblázatokban f Szarufahorog tegalithez a b c d e f g h mm PP szarufahorog Cserépfedésű szelemenes tetőkhöz Ezeket a horgokat a szelemenfelosztás miatt rendszerint keresztsínes rendszerrel kell kombinálni PP rendszerű (szelemen-cserép) szarufahorog a b c d e f g h mm Szarufahorog kolostorfedésű tetőkre Speciális cserépformákhoz kolostorfedés Főleg dél-európai országokban Szarufahorog kolostorfedésű szelemenes tetőhöz (állítható) a b c d e f g h mm Szarufahorog kolostorfedésű szarufás tetőhöz (állítható) a b c d e f g h mm Szarufához vagy betonhoz használható kivitel 13

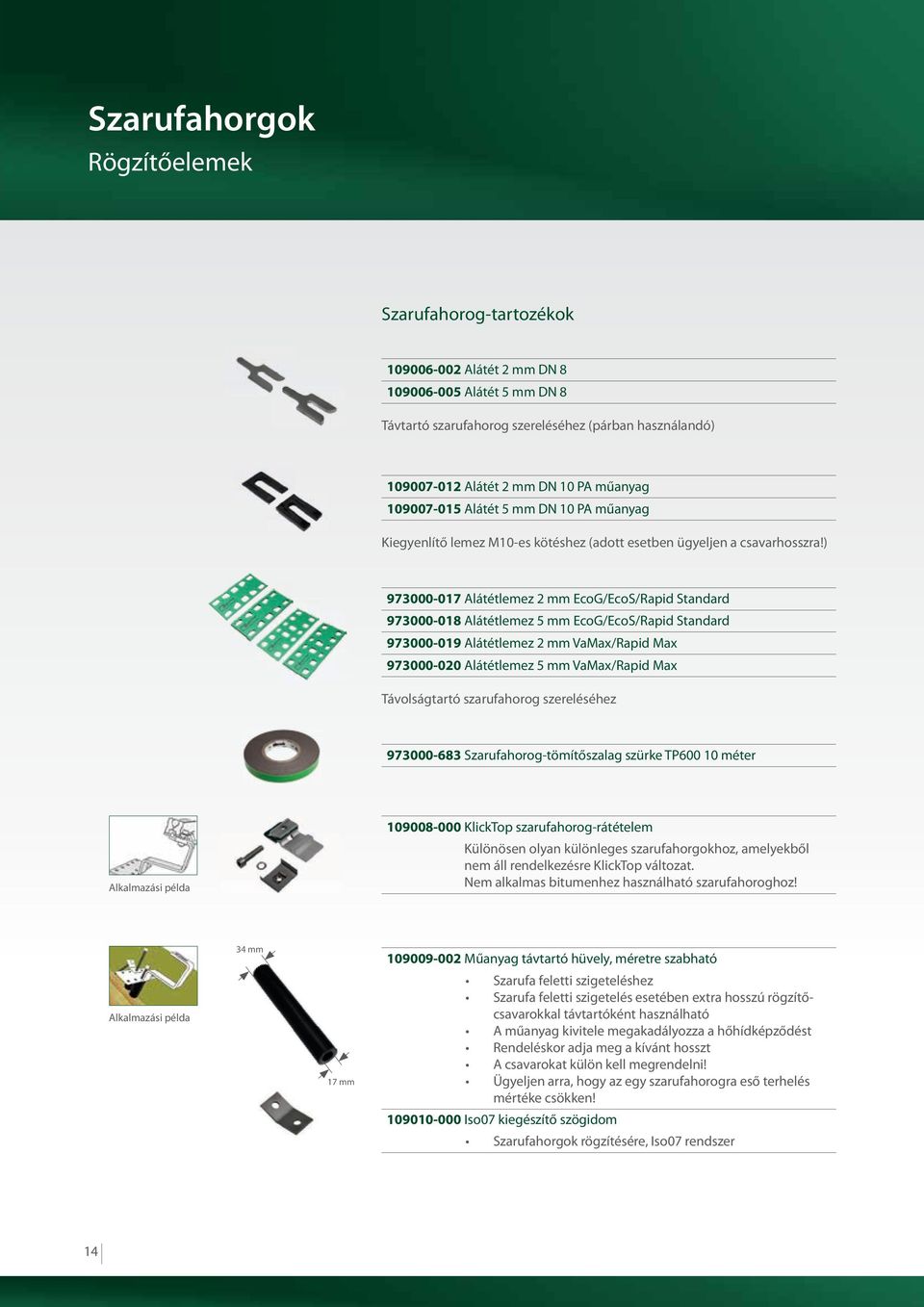

14 Szarufahorgok Rögzítőelemek Szarufahorog-tartozékok Alátét 2 mm DN Alátét 5 mm DN 8 Távtartó szarufahorog szereléséhez (párban használandó) Alátét 2 mm DN 10 PA műanyag Alátét 5 mm DN 10 PA műanyag Kiegyenlítő lemez M10-es kötéshez (adott esetben ügyeljen a csavarhosszra!) Alátétlemez 2 mm EcoG/EcoS/Rapid Standard Alátétlemez 5 mm EcoG/EcoS/Rapid Standard Alátétlemez 2 mm VaMax/Rapid Max Alátétlemez 5 mm VaMax/Rapid Max Távolságtartó szarufahorog szereléséhez Szarufahorog-tömítőszalag szürke TP méter Alkalmazási példa KlickTop szarufahorog-rátételem Különösen olyan különleges szarufahorgokhoz, amelyekből nem áll rendelkezésre KlickTop változat. Nem alkalmas bitumenhez használható szarufahoroghoz! Alkalmazási példa 34 mm 17 mm Műanyag távtartó hüvely, méretre szabható Szarufa feletti szigeteléshez Szarufa feletti szigetelés esetében extra hosszú rögzítőcsavarokkal távtartóként használható A műanyag kivitele megakadályozza a hőhídképződést Rendeléskor adja meg a kívánt hosszt A csavarokat külön kell megrendelni! Ügyeljen arra, hogy az egy szarufahorogra eső terhelés mértéke csökken! Iso07 kiegészítő szögidom Szarufahorgok rögzítésére, Iso07 rendszer 14

15 Rögzítőelemek Alkalmazási példa ECO90 szögidomkészlet Szarufahoroghoz Lehetővé teszi a szarufahorgok rögzítését ragasztott gerendás szerkezetekhez. Az ECO90 szögidom szarufahoroghoz történő rögzítésére szolgáló csavarokkal és anyákkal együtt szállítjuk. Minden Schletter szarufahoroggal használható, az alábbiakat kivéve: Univerzális szarufahorog Univerzális szarufahorog, KlickTop Rapid2+ univerzális szarufahorog Alkalmazási terület Napelemes és napkollektoros rendszerek rögzítése cseréptetők alépítményére. Műszaki adatok Anyag Statika Szarufahorgok és csavarok: nemesacél Távtartók, kiegyenlítő lemezek, KlickTop gyorsrögzítő és gyors profil-rögzítő: alumínium; Lemezalkatrészek: nemesacél A statikai számításokat az érvényben lévő nemzeti szabvány (Németországban a DIN1055 és az EC1) szerint kell elvégezni. Statikai melléklet a szükséges rögzítési pontok számának meghatározásához, statikai számításokra alapozva. Minden esetben vegye figyelembe a statikai utasításokat! Az általános statikai mellékletek sosem tartalmazzák a tetőszerkezet alépítménynél mérhető tartóerejének kimutatását! A rendszer árát kényelmesen és gyorsan kiszámíthatja a Schletter automatikus kalkulátora segítségével az alábbi weboldalunkon: 15

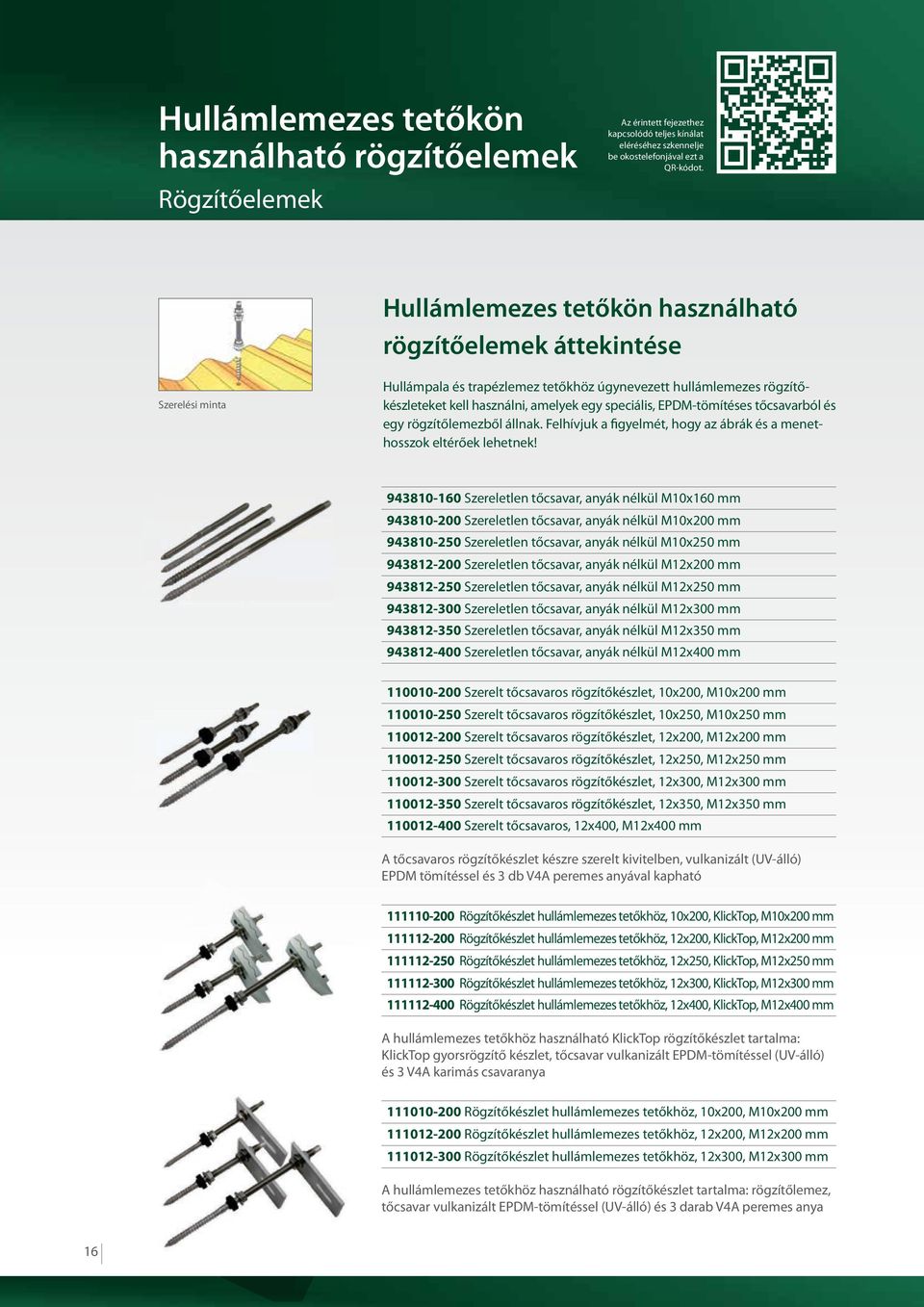

16 Hullámlemezes tetőkön használható rögzítőelemek Rögzítőelemek Az érintett fejezethez kapcsolódó teljes kínálat eléréséhez szkennelje be okostelefonjával ezt a QR-kódot. Hullámlemezes tetőkön használható rögzítőelemek áttekintése Szerelési minta Hullámpala és trapézlemez tetőkhöz úgynevezett hullámlemezes rögzítőkészleteket kell használni, amelyek egy speciális, EPDM-tömítéses tőcsavarból és egy rögzítőlemezből állnak. Felhívjuk a figyelmét, hogy az ábrák és a menethosszok eltérőek lehetnek! Szereletlen tőcsavar, anyák nélkül M10x160 mm Szereletlen tőcsavar, anyák nélkül M10x200 mm Szereletlen tőcsavar, anyák nélkül M10x250 mm Szereletlen tőcsavar, anyák nélkül M12x200 mm Szereletlen tőcsavar, anyák nélkül M12x250 mm Szereletlen tőcsavar, anyák nélkül M12x300 mm Szereletlen tőcsavar, anyák nélkül M12x350 mm Szereletlen tőcsavar, anyák nélkül M12x400 mm Szerelt tőcsavaros rögzítőkészlet, 10x200, M10x200 mm Szerelt tőcsavaros rögzítőkészlet, 10x250, M10x250 mm Szerelt tőcsavaros rögzítőkészlet, 12x200, M12x200 mm Szerelt tőcsavaros rögzítőkészlet, 12x250, M12x250 mm Szerelt tőcsavaros rögzítőkészlet, 12x300, M12x300 mm Szerelt tőcsavaros rögzítőkészlet, 12x350, M12x350 mm Szerelt tőcsavaros, 12x400, M12x400 mm A tőcsavaros rögzítőkészlet készre szerelt kivitelben, vulkanizált (UV-álló) EPDM tömítéssel és 3 db V4A peremes anyával kapható Rögzítőkészlet hullámlemezes tetőkhöz, 10x200, KlickTop, M10x200 mm Rögzítőkészlet hullámlemezes tetőkhöz, 12x200, KlickTop, M12x200 mm Rögzítőkészlet hullámlemezes tetőkhöz, 12x250, KlickTop, M12x250 mm Rögzítőkészlet hullámlemezes tetőkhöz, 12x300, KlickTop, M12x300 mm Rögzítőkészlet hullámlemezes tetőkhöz, 12x400, KlickTop, M12x400 mm A hullámlemezes tetőkhöz használható KlickTop rögzítőkészlet tartalma: KlickTop gyorsrögzítő készlet, tőcsavar vulkanizált EPDM-tömítéssel (UV-álló) és 3 V4A karimás csavaranya Rögzítőkészlet hullámlemezes tetőkhöz, 10x200, M10x200 mm Rögzítőkészlet hullámlemezes tetőkhöz, 12x200, M12x200 mm Rögzítőkészlet hullámlemezes tetőkhöz, 12x300, M12x300 mm A hullámlemezes tetőkhöz használható rögzítőkészlet tartalma: rögzítőlemez, tőcsavar vulkanizált EPDM-tömítéssel (UV-álló) és 3 darab V4A peremes anya 16

17 Rögzítőelemek Dupla rögzítőkészlet hullámlemezes tetőkhöz, 10x200, M10x200 mm Dupla rögzítőkészlet hullámlemezes tetőkhöz, 12x200, M12x200 mm Dupla rögzítőkészlet hullámlemezes tetőkhöz, 12x300, M12x300 mm A hullámlemezes tetőkhöz használható dupla rögzítőkészlet tartalma: rögzítőlemez, 2 tőcsavar vulkanizált EPDM-tömítéssel (UV-álló) és 6 peremes anya. A készlet szálcement lapokhoz vagy 133/177 mm-es berlini hullámpalához használható Rögzítőlemez M10/M12 tőcsavarhoz M10/M12 tőcsavarhoz, szereletlen, alumínium 120x60x6 mm Dupla rögzítőlemez tőcsavarhoz M10/M12 M10/M12 tőcsavarhoz, szereletlen, alumínium Különösen stabil kivitel Kalapszelvény, 50 mm hosszú, d11 d11 d11 M10 tőcsavarokhoz (középfuratos), szereletlen, alumínium Középfurat: 11 mm, Külső furatok: 11 mm Kalapszelvény, 50 mm hosszú, d11 d13 d11 M12 tőcsavarokhoz (középfuratos), szereletlen, alumínium Középfurat: 13 mm, Külső furatok: 11 mm KlickTop rátét tőcsavarhoz M10/M12 tőcsavarhoz, szereletlen, alumínium KlickTop rátét tőcsavarhoz, fekete eloxált M10/M12 tőcsavarokhoz, szereletlen, alumínium EPDM-tömítés M10/M12 tőcsavarhoz EPDM, UV-álló Alkalmazási terület Napelemes és napkollektoros rendszerek rögzítése hullámpala és trapézlemez tetők alépítményeire. Műszaki adatok Anyag Statika Csavarok: nemesacél Rögzítőlemez/KlickTop rátét: alumínium Tömítőgumi: vulkanizált EPDM-tömítés (UV-álló) A statikai számításokat az érvényben lévő nemzeti szabvány (Németországban a DIN1055 és az EC1) szerint kell elvégezni. Statikai melléklet a szükséges rögzítőpontok számának meghatározásához, statikai számításokra alapozva. Minden esetben vegye figyelembe a statikai utasításokat! Az általános statikai mellékletek sosem tartalmazzák a tetőszerkezet alépítménynél mérhető tartóerejének kimutatását! A rendszerek árát kényelmesen és gyorsan kiszámíthatja a Schletter automatikus kalkulátora segítségével az alábbi weboldalunkon: 17

18 Lemeztetőkön használható rögzítőelemek Rögzítőelemek Az érintett fejezethez kapcsolódó teljes kínálat eléréséhez szkennelje be okostelefonjával ezt a QR-kódot. Lemeztetőkön használható kapcsok áttekintése Szerelési minta Majdnem minden célra alkalmas! Fontos: A meghúzási nyomatékot úgy kell meghatározni, hogy a lemezkorcok ne deformálódjanak, és a meghúzás ne akadályozza a lemezek hőtágulását! Rövidítések AL = Alumínium rögzítő VA = Nemesacél rögzítő KK = Bepattintó csatorna pl. KlickTop keresztösszekötőhöz KT = KlickTop összekötőelemmel Rapid = Rapid modulrögzítőkhöz 1 = építés-felügyeleti engedély nélkül KlickTop gyorsrögzítőhöz VA korcrögzítő állókorcos tetőhöz 1 Fontos: Titáncink lemezek esetében ellenőrizze, hogy a korcok terhelhetőek-e! AL KK korcrögzítő állókorcos tetőhöz KlickTop gyorsrögzítőhöz AL korcrögzítő KalZip és hasonló tetőkhöz KalZip, Bemo, Monteco Eurorib E500 és hasonló tetőkhöz AL KK korcrögzítő KalZip és hasonló tetőkhöz KlickTop gyorsrögzítőhöz AL korcrögzítő Zambelli RibRoof465 és hasonló tetőkhöz 465-ös építési szélességű Zambelli RibRoof és hasonló tetőkhöz VA korcrögzítő Zambelli RibRoof465 tetőhöz AL KK korcrögzítő Zambelli RibRoof465 tetőhöz KlickTop gyorsrögzítőhöz AL korcrögzítő Zambelli RibRoof500 tetőhöz 500-as építési szélességű Zambelli RibRoof és hasonló tetőkhöz AL KK korcrögzítő Zambelli RibRoof500 tetőhöz VA korcrögzítő Zambelli RibRoof500 tetőhöz 1 KlickTop gyorsrögzítőhöz AL korcrögzítő Fischer KlipTec tetőhöz Fischer KlipTec 52/400 és hasonló tetőkhöz AL KK korcrögzítő Fischer KlipTec tetőhöz 18

19 Rögzítőelemek VA korcrögzítő Domico Domitec tetőhöz Domico és hasonló tetőkhöz VA KT korcrögzítő RiverClack tetőhöz 1 RiverClack és hasonló tetőkhöz VA Rapid korcrögzítő RiverClack tetőhöz 1 RiverClack és hasonló tetőkhöz AL KT korcrögzítő KlipLok 700 HiStrength tetőhöz 1 KlipLok 700 HiStrength és hasonló tetőkhöz AL KT korcrögzítő KlipLok 700 Classic/406 tetőhöz 1 KlipLok Classic 700, KlipLok 406 és hasonló tetőkhöz AL KK univerzális korcrögzítő 1 max. 47 mm széles és 25 mm magas korcokhoz KlickTop M8 keresztösszekötő-készlet csavarokkal, Klick bepattintható betéttel és négylapú anyával M8 bepattintó horonyhoz profilok rögzítésére a KlickTop rendszerrel használható lemez-korckapcsokhoz Rapid keresztösszekötő Teljesen előszerelt az M8 bepattintó horonyhoz keresztsínes rendszerhez 19

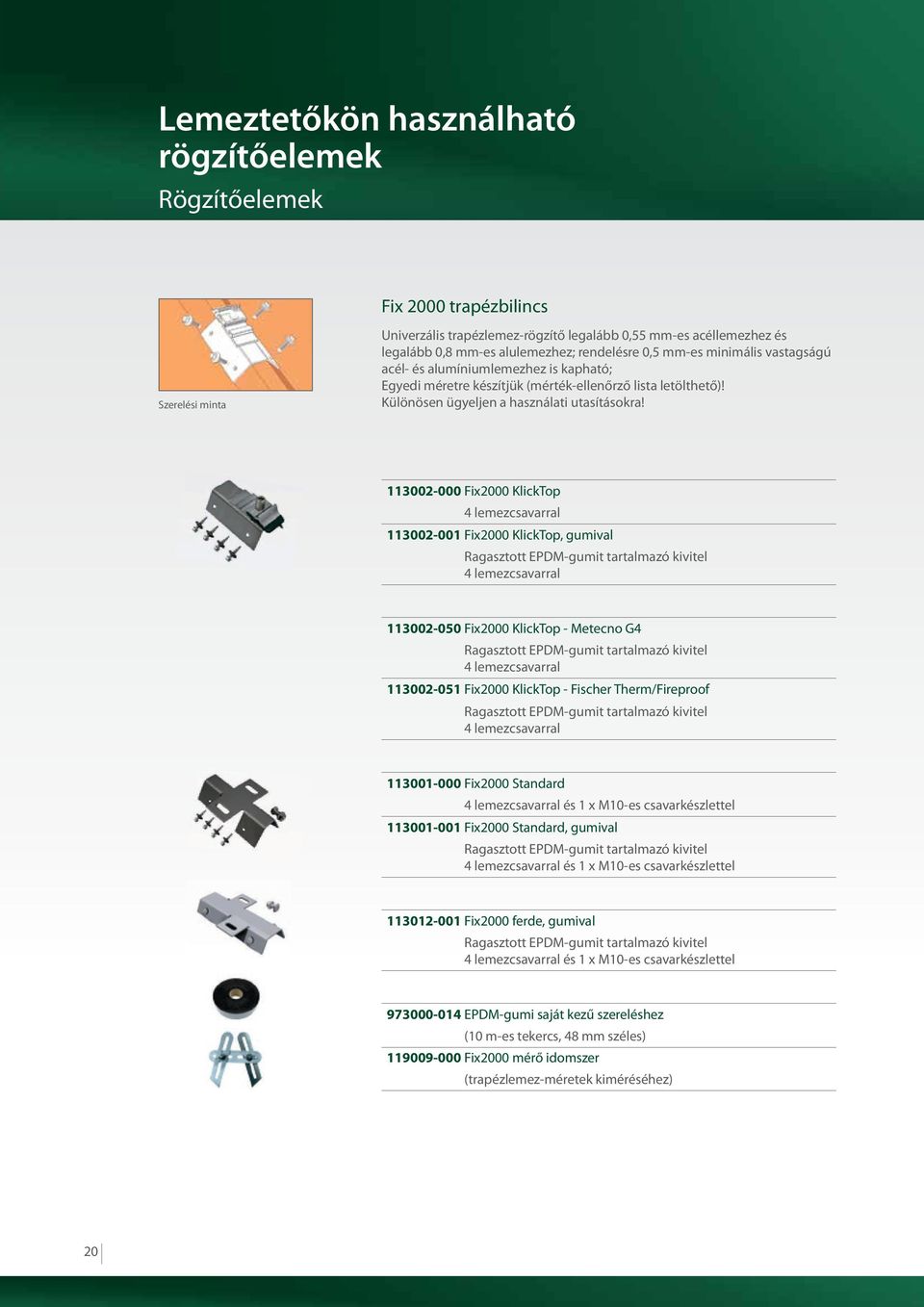

20 Lemeztetőkön használható rögzítőelemek Rögzítőelemek Fix 2000 trapézbilincs Szerelési minta Univerzális trapézlemez-rögzítő legalább 0,55 mm-es acéllemezhez és legalább 0,8 mm-es alulemezhez; rendelésre 0,5 mm-es minimális vastagságú acél- és alumíniumlemezhez is kapható; Egyedi méretre készítjük (mérték-ellenőrző lista letölthető)! Különösen ügyeljen a használati utasításokra! Fix2000 KlickTop 4 lemezcsavarral Fix2000 KlickTop, gumival Ragasztott EPDM-gumit tartalmazó kivitel 4 lemezcsavarral Fix2000 KlickTop - Metecno G4 Ragasztott EPDM-gumit tartalmazó kivitel 4 lemezcsavarral Fix2000 KlickTop - Fischer Therm/Fireproof Ragasztott EPDM-gumit tartalmazó kivitel 4 lemezcsavarral Fix2000 Standard 4 lemezcsavarral és 1 x M10-es csavarkészlettel Fix2000 Standard, gumival Ragasztott EPDM-gumit tartalmazó kivitel 4 lemezcsavarral és 1 x M10-es csavarkészlettel Fix2000 ferde, gumival Ragasztott EPDM-gumit tartalmazó kivitel 4 lemezcsavarral és 1 x M10-es csavarkészlettel EPDM-gumi saját kezű szereléshez (10 m-es tekercs, 48 mm széles) Fix2000 mérő idomszer (trapézlemez-méretek kiméréséhez) 20

21 Rögzítőelemek VarioFix rendszer Univerzális trapézlemez-rögzítés 0,5 mm-es vagy vastagabb acél- és alumíniumlemezhez; Különösen ügyeljen a használati utasításokra! SingleFix-V Solo páros készlet (2 x SingleFix-V Solo elem, 4 lemezcsavar) Pl. Solo szerelősínnel használható SingleFix-V Solo páros készlet Fischer SingleFix-V Solo szerelőkészlet (2 x SingleFix-V Solo elem, 4 lemezcsavar, 450 mm-es Solo profilelem) SingleFix-V Solo szerelőkészlet Fischer SingleFix-V Profi páros készlet (2 x SingleFix-V Solo elem, 4 lemezcsavar) pl. Profi szerelősínnel használható SingleFix-V Profi páros készlet Fischer SingleFix-V 20 páros készlet (2 x SingleFix-V 20 elem, 4 lemezcsavar) Különösen kis horonymagasságnál, 20 mm-től! Pl. Solo szerelősínnel használható SingleFix-V 20 szerelőkészlet (2 x SingleFix-V 20 elem, 4 lemezcsavar, 450 mm-es Solo profilelem) Különösen kis horonymagasságnál, 20 mm-től! SingleFix-HU készlet (2 x SingleFix-V Solo elem, 4 lemezcsavar, SingleFix-HU profil) SingleFix-HU készlet Fischer SingleFix-HU 20 készlet (2 x SingleFix-V 20 elem, 4 lemezcsavar, SingleFix-HU profil) Furatos szerelőszalag 17x0,8-as furat, 5,2-5,3 mm 50 m Az egyedi bilincsek potenciál-összekötésként szolgáló összekötésére vagy a több napelemből álló hálózat kábeleinek rögzítésére, amennyiben nem használnak szerelősíneket 21

22 Lemeztetőkön használható rögzítőelemek Rögzítőelemek ClampFit-H rendszer Költséghatékony trapézlemez-rögzítés 0,5 mm-es vagy vastagabb acél- és alumíniumlemezhez; Különösen ügyeljen a használati utasításokra! ClampFit-H közlefogó mm, készlet ClampFit-H közlefogó mm, készlet ClampFit-H közlefogó mm, készlet ClampFit-H közlefogó mm, készlet ClampFit-H véglefogó 30 mm, készlet ClampFit-H véglefogó 31 mm, készlet ClampFit-H véglefogó 34 mm, készlet ClampFit-H véglefogó 35 mm, készlet ClampFit-H véglefogó 38 mm, készlet ClampFit-H véglefogó 40 mm, készlet ClampFit-H véglefogó 42 mm, készlet ClampFit-H véglefogó 45 mm, készlet ClampFit-H véglefogó 46 mm, készlet ClampFit-H véglefogó 48 mm, készlet ClampFit-H véglefogó 50 mm, készlet FixPlan rögzítőelem Alternatív megoldás sík lemeztetőkhöz, ahol a korcra történő rögzítés nem lehetséges (pl. titáncink-lemeztető) FixPlan 10x200 KlickTop, 10x200-as tőcsavarral FixPlan 12x200 KlickTop, 12x200-as tőcsavarral FixPlan 12x300 KlickTop, 12x300-as tőcsavarral FixPlan 12x200, 12x200-as tőcsavarral FixPlan 12x300, 12x300-as tőcsavarral FixPlan tömítőtárcsa Bituplan kiegészítő tömítés FixPlan elemhez Bitumenes fedésű tetőre történő szereléshez 22

23 Rögzítőelemek Alkalmazási terület Napelemes és napkollektoros rendszerek rögzítése lemez- és bitumenes tetőkre. Fontos statikai tudnivalók A tetőhéjazatra erősített konstrukciók szerelésekor általános előfeltétel, hogy a lemezfedés elegendő tartóerővel rendelkezzen az alépítménynél. Gondoskodjon arról, hogy ez az adott építési helyszínen igazoltan rendelkezésre álljon! Állványos rendszerek építésekor a lemez tetőfedést különlegesen nagy igénybevétel éri. Ilyen esetekben gondoskodni kell arról, hogy elegendő rögzítési pontot alakítsanak ki, a tetőfedés tartóereje pedig igazoltan megfelelő legyen. A rendszert a lemeztetőhöz rögzítő elemek rögzítőerejének igazolt értékei a rendszerstatikai mellékletekben találhatók. Mindenképpen ügyeljen arra, hogy a tetőt a pereme és a sarkai környékén nagyobb igénybevétel éri, ill. megfelelően hagyja ki ezeket a területeket a rendszer tervezésekor. A maximális nyomóterhelés tekintetében azt is figyelembe kell venni, hogy a tetőhéjazatnak a hóterhelést és a napkollektoros rendszer saját tömegét is el kell bírnia. Műszaki adatok Anyag Statika Csavarok: nemesacél Profilok: EN AW 6063 T66 / AlMgSi0,5 Lemezalkatrészek: nemesacél A statikai számításokat az érvényben lévő nemzeti szabvány (Németországban a DIN1055 és az EC1) szerint kell elvégezni. Statikai mellékletek a szükséges rögzítési pontok számának meghatározásához, statikai számítások és a húzási kísérletek dokumentációja alapján. Minden esetben vegye figyelembe a statikai utasításokat! Az általános statikai mellékletek sosem tartalmazzák a tetőszerkezet alépítménynél mérhető tartóerejének kimutatását! A rendszerek árát kényelmesen és gyorsan kiszámíthatja a Schletter automatikus kalkulátora segítségével az alábbi weboldalunkon: 23

24 FixE és FixT Rögzítőelemek Az érintett fejezethez kapcsolódó teljes kínálat eléréséhez szkennelje be okostelefonjával ezt a QR-kódot. Fa FixE és FixT áttekintése Alkalmazható méretek Acél FixE/T Méret Innovatív rögzítési megoldások acél és fa szelemenekhez. Rendelés kizárólag a FixE / FixT ellenőrzőlista szerint FixE 1. méretű egypontos rögzítőkészlet FixE 2. méretű kétpontos rögzítőkészlet, lemezzel Az alábbi bordasűrűségekhez: 133 és 177 mm-től, +/- 10 mm A hosszanti furatoknak köszönhetően variálható Figyelem! Kétpontos rögzítőkészlet hullámlemez tetőkhöz: Cikkszámok és tájékoztatás a 17. oldalon 24

25 Rögzítőelemek FixE 3. méretű kétpontos rögzítőkészlet, kalapszelvénnyel Gyártás az ellenőrzőlista szerint FixT 1. méretű egypontos rögzítőkészlet FixT 2. méretű kétpontos rögzítőkészlet Az alábbi bordasűrűségekhez: 250 mm-ig M10 tőcsavarméretig FixT 3. méretű kétpontos rögzítőkészlet Az alábbi bordasűrűségekhez: 250 mm-nél nagyobb 35 mm 25

26 FixE és FixT Rögzítőelemek FixT 4. méretű négypontos rögzítőkészlet Az alábbi bordasűrűségekhez: 250 mm-ig FixT 5. méretű négypontos rögzítőkészlet Az alábbi bordasűrűségekhez: 250 mm-nél nagyobb 45 mm Alkalmazási terület Kiemelő rendszerek, mint a CompactVario vagy a CompactGrid Fontos statikai tudnivalók A hordozóelemek tetőfedéshez igazítása, a megfelelő csavarok kiválasztása és a távtartó hüvelyek hosszának meghatározása egy ellenőrzőlista alapján történik. A teljes rendszer (tetőkapcsolatok, tartólemezek, kiemelő szerkezetek) statikai kialakítása kényelmesen használható statikai programmal végezhető. Műszaki adatok Anyag Statika Csavarok: acél szelemen esetében 8 mm-es nemesacél, fa szelemennél M10, ill. M12 tőcsavarok. Távtartó hüvelyek: alumíniumból, átmérőjük: 20, ill. 16 mm (csak acél szelemennél). Koncentrikus UV-álló EPDM-tömítés acél szelemen esetében. Speciális tömítőrátét, ill. hullámtetőgumi fa szelemen esetében. EPDM alakított gumi tömítőmandzsetta, UV-álló. Tartóelemek: Kalapszelvények: alumíniumból; VA (FixE1) rögzítő szögprofil vagy alumínium (FixE2) szerelőlemez. A statikai számításokat az érvényben lévő nemzeti szabvány (Németországban a DIN1055 és az EC1) szerint kell elvégezni. a) Tetővel párhuzamos szerelés: Rögzítési pontok számát tartalmazó táblázat b) Kiemelő állványszerkezetek: CompactVario statikai tervezőprogram A rendszerek árát kényelmesen és gyorsan kiszámíthatja a Schletter automatikus kalkulátora segítségével az alábbi weboldalunkon: ww.schletter.eu 26
