1 A villámhító feladata a közvetlen villámcsapás felfogása és biztonságos levezetése. A villámvédelmi felfogó és levezetœ megfelelœen kiválasztott és elhelyezett felfogórudakból, illetve kör- vagy szalagvezetékekbœl áll, a kialakítási követelményeket a villámvédelmi elœírások tartalmazzák. Az OBO bevizsgált alkatrészek teljes választékát kínálja, szabványos és megbízható villámhító kialakításához. 174 TBS

2 Villámvédelmi felfogó és levezető Rendszeráttekintés a 176. oldaltól Alapok a 178. oldaltól Termékek a 186. oldaltól TBS 175

3 Villámvédelmi felfogó- és levezető Áttekintés Rögzítőtalp felfogórúdhoz a 188. oldaltól Vezetékanyagok a 186. oldaltól Vizsgáló összekötők a 220. oldaltól 176 TBS

4 Szigetelt felfogók a 191. oldaltól Vezetéktartók a 192. oldaltól TBS 177

5 Villámvédelmi felfogó tervezése az MSZ EN alapján A villámvédelmi felfogót úgy kell kialakítani, hogy a védendœ épületet érœ villámcsapás talppontja nagy valószínıséggel a felfogóra essen. Ennek érdekében a felfogót a védendœ építmény sarkai, élei és kiemelkedései közelében kell elhelyezni. 1. kérdés: Milyen jellegű épületről van szó? A felfogó részeinek elhelyezését szerkesztési módszerekkel lehet meghatozni. A szerkesztési módszerek alkalmazása a mellékelt táblázat ad néhány példát. Épület Magastető Lapostető Lapostető felépítményekkel Szerkesztési módszer VédŒszöges szerkesztés lásd az 1. alkalmazási példát VédŒhálós szerkesztés lásd a 2. alkalmazási példát VédŒhálós és védœszöges szerkesztés egymással kombinálva, igazodva a tetœfelépítményekhez lásd a 3. alkalmazási példát 2. kérdés: Melyik villámvédelmi osztályba tartozik az épület? A tervezés során a védendœ objektumra kell hatozni a villámhító villámvédelmi osztályát. Az MSZ EN szabvány szerinti villámvédelmi osztály meghatozásához szükség van az objektum jellemzœinek részletes ismeretére. A meghatozás módszerét az MSZ EN szabvány tartalmazza. A példa kedvéért vegyük esetünkre a III. villámvédelmi osztályt alkalmazási példa Védőszöges szerkesztési módszer alkalmazása magastetős családiházra 1. lépés: Az épület magasságának megállapítása Állapítsuk meg az épület gerincmagasságát (lásd az ábrán: h). Ez a magasság a villámhító tervezésének kiindulási pontja, esetünkben h=9 m. A tetœgerincre fektetett felfogóvezetœ képezi majd a felfogó»gerincét«. h 2. lépés: A védőszög meghatozása Vegyük az épület magasságát (itt: 9 m) a diagram vízszintes tengelyén, majd felfelé haladva keressük meg a megfelelœ villámvédelmi osztályhoz tartózó görbe (itt: III) metszéspontját, és a függœleges tengelyrœl olvassuk le az védœszöget. Esetünkben ez Villámvédelmi védőszög h = gerincmagasság I / II / III / IV = villámvédelmi osztályok I II III IV Alkalmazzuk a védœszöget az épületre. A védœszöggel szerkesztett kúppaláston belül az épület minden része védett (lásd az ábrát) h (m) A védett térrész táblázatos adatait lásd a 180. oldalon Védett térrész felszíni vetülete h 178 TBS

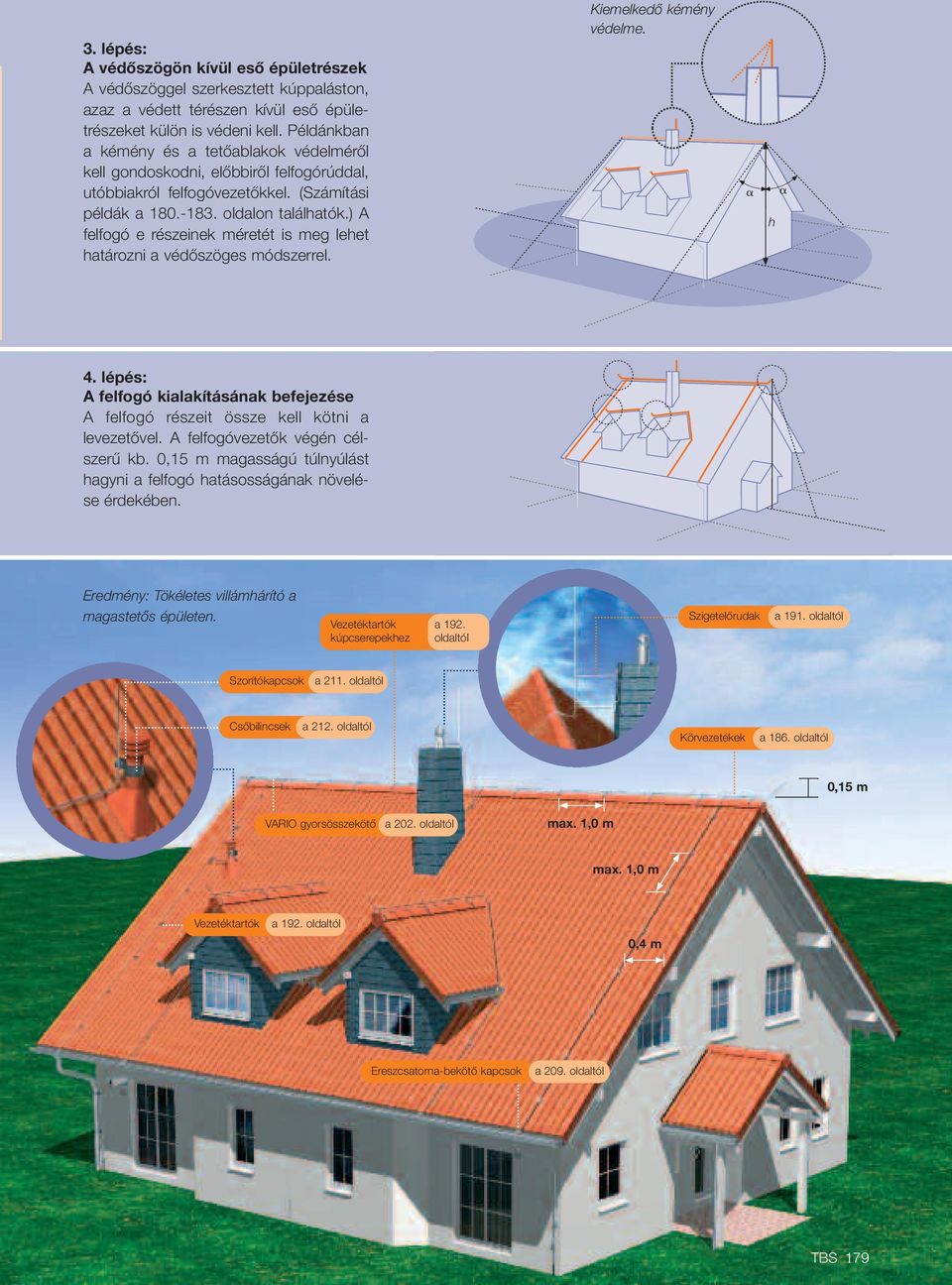

6 3. lépés: A védőszögön kívül eső épületrészek A védœszöggel szerkesztett kúppaláston, azaz a védett térészen kívül esœ épületrészeket külön is védeni kell. Példánkban a kémény és a tetœablakok védelmérœl kell gondoskodni, elœbbirœl felfogórúddal, utóbbiakról felfogóvezetœkkel. (Számítási példák a oldalon találhatók.) A felfogó e részeinek ét is meg lehet hatozni a védœszöges módszerrel. KiemelkedŒ kémény védelme. h 4. lépés: A felfogó kialakításának befejezése A felfogó részeit össze kell kötni a levezetœvel. A felfogóvezetœk végén célszerı kb. 0,15 m magasságú túlnyúlást hagyni a felfogó hatásosságának növelése érdekében. Eredmény: Tökéletes villámhító a magastetœs épületen. Vezetéktartók kúpcserepekhez a 192. oldaltól SzigetelŒrudak a 191. oldaltól Szorítókapcsok a 211. oldaltól CsŒbilincsek a 212. oldaltól Körvezetékek a 186. oldaltól 0,15 m VARIO gyorsösszekötœ a 202. oldaltól max. 1,0 m max. 1,0 m Vezetéktartók a 192. oldaltól 0,4 m Ereszcsatorna-bekötŒ kapcsok a 209. oldaltól TBS 179

7 2 2. alkalmazási példa Védőhálós szerkesztési módszer alkalmazása lapostetős irodaépületre lépés: A felfogó kalakítása A közvetlen villámcsapásnak kitett helyekre - az épület sarkai, élei - körvezetœt fektetünk. A védett térrész meghatozása a következœképpen történik: Vegyük az épület magasságát a diagram vízszintes tengelyén, majd olvassuk le a védœszöget. Példánkban ez 60, III. villámvédelmi osztályt és 10 m épületmagasságot feltételezve. A védœszöges szerkesztési módot alkalmazzuk az épületre. A védœszöggel szerkesztett kúppaláston belül az épület minden része védett. = Blitzschutzwinkel h = Firsth he I / II / III / IV = Blitzschutzklassen I II III IV h (m) A felfogórúd magassága, m II. villámvédelmi osztály Védett sugara, m h Védett térrész felszíni vetülete III. villámvédelmi osztály Védett sugara, m 1 2,9 3,4 2 5,8 6,9 3 8,7 10,4 4 10,4 12,3 5 10,7 13,7 6 11,2 14,8 8 12,8 16, ,7 18, ,3 19, ,0 19, ,4 21, ,1 21, ,0 22,2 Attika-lemezburkolatok alkalmazása temészetes felfogóként Az attika-lemezburkolatok természetes felfogónak is alkalmasak, ha részeik úgy vannak összekötve egymással, hogy fémes folytonosságuk biztosított, és vastagságuk megfelel az alábbi táblázat értékeinek. A táblázat az MSZ EN szabvány értékeit ismerteti. Fémes folytonosságot biztosítanak a keményforrasztással, hegesztéssel, sajtolással, csavarozással vagy szegecseléssel készült összekötések. Az egyes lemezdarabok áthidaló-elemekkel és szabványos csavarokkal, illetve szegecsekkel is összeköthetœk egymással (lásd a jobb oldali táblázatot). Csatlakozó csavarok a 211. oldaltól Áthidaló-elemek a 211. oldaltól Vezetéktartók a 192. oldaltól pl. attikalemezborítás Vastagság (t) Vastagság (t) ha közvetlen villámcsapás hatásaként megengedett a lemez kilyukadása, felhevülése Fe 0,5 4 0,5 5 Al 0,65 7 Az áthidaló-elem rögzítése (rozsdamentes szegecsekkel vagy csavarokkal) Átmérő 5 POP-szegecs 3,5 4 POP-szegecs 5 2 POP-szegecs 6 2 lemezcsavar 6,3 180 TBS

8 l 2. lépés: A háló elrendezés kialakítása Az épület tetején a felfogó-vezetœket háló formában alakítjuk ki, melynek sırısége (hálóe) az épületre meghatozott villámvédelmi osztálytól függ (lásd 154. oldal). Példánkban az épület III. villámvédelmi osztályú. Így a 15 x 15 m-es m hálóet nem szabad túllépni. Ha az l hosszúság, mint a példánkban is, 20 m-nél nagyobb, akkor helyenként a hœmérséklet okozta dilatációk miatt rugalmas áthidalókat (lásd a lenti ábrát) kell beépíteni. m m Villámvédelmi osztály Háló m I 5 x 5 II 10 x 10 III 15 x 15 IV 20 x 20 A háló hozzendelése a villámvédelmi osztályhoz Védelem oldalirányú villámcsapás ellen 60 m feletti épületmagasság és kiemelt kockázatú létesítmények esetén szükséges, illetve célszerı az oldalirányú villámcsapások ellen is védekezni. A felfogót ekkor az épület magasságának felsœ 20%-án is ki kell építeni, ugyanúgy, mint a tetœn, a villámvédelmi osztály által meghatozott hálótel, például a III. villámvédelmi osztály esetén legfeljebb 15 x 15 m hálótel. > 60 m 20 % 80 % Eredmény: Tökéletes villámhító a lapostetœs épületen Vezetéktartók a 192. oldaltól Szorítókapcsok Áthidaló-elemek a 211. oldaltól a 211. oldaltól Vezetéktartók a 199. oldaltól Szigetelt felfogók a 214. oldaltól Betontalpak Felfogórudak a 189. oldaltól a 188. oldaltól Megjegyzés: AIumínium esetén kb. 10 méterenként Fang Fix rögzítœk a 189. oldaltól Körvezetékek Vezetéktartók a 186. oldaltól a 199. oldaltól VARIO gyorsösszekötœ a 202. oldaltól Dilatáció áthidalások a 211. oldaltól TBS 181

9 3 3. alkalmazási példa Irodaépület tetőfelépítményekkel 1. lépés: Védőszöges szerkesztési módszer tetőfelépítmények védelmére A lapostetœs épület védelmét alapvetœen a 2. példa szerinti villámhító biztosítja. Ezen túlmenœen azonban a tetœfelépítmények védelmérœl is gondoskodni kell, felfogórudakkal. Mindeközben ügyelni kell a veszélyes megközelítésre is. Ha a tetœfelépítménynek vezetœképes továbbvezetése van az épületbe (például gépészeti fémcsövekhez, villamos hálózathoz csatlakozó szellœzœés klímaberendezések), akkor a veszélyes megközelítés ellen a tetœfelépítmény és a felfogó, illetve villámhító közötti megfelelœ távtartással kell védekezni. Minden más esetben (például motoros hajtás nélküli tetœablak, vagy falazott kémény) a védendœ objektumhoz a lehetœ legközelebb kell felszerelni a felfogórudat. 2. lépés: Tetőfelépítmények védelme különálló felfogórudakkal A felfogórudakhoz tartozó védœszög a villámvédelmi osztálytól függœen változik. A szokásos felfogórudakhoz tartozó, (3 m hosszúságig a hosszúságtól független) védœszög az oldalt látható táblázatban található. h t Villámvédelmi osztály I II III IV Védőszög, max. 3 m hosszú felfogórúd esetén védett térrész felszíni vetülete IV III II I IV II I III MıholdvevŒ antennája egy felfogórúd védœszöges módszerrrel meghatozott védett terében 3. lépés: A szélterhelés meghatozása A táblázat alapján meghatozható, hogy mennyi betonkorong szükséges a felfogórúd rögzítéséhez. A táblázat értékei Felülvilágító kupola egy felfogórúd védœszöges módszerrrel meghatozott védett terében a 101/V OBO-gytmányú elvékonyított felfogórudak FangFix rendszerrel történœ rögzítésére vonatkoznak. Dortmund 182 TBS D sseldorf K ln Bonn Koblenz Kiel Bremen Hamburg Hannover Erfurt Stuttgart Rostock Magdeburg M nchen Halle Leipzig Chemnitz Berlin Dresden 1. zóna Max. 600 m tengerszint feletti magasságú területek 2. zóna Északnémet alföld 3. zóna Északi- és keleti-tengeri partvidék 4. zóna Szigetek a német öbölben Felfogórúd magassága 1,5 m Felfogórúd 1x10 1x10 1x16 1x16 magassága 2 m 1x16 1x16 1x16 + 1x10 1x16 + 1x10 Felfogórúd magassága 2,5 m Felfogórúd magassága 3 m 1x16 2x16 1x16 + 1x10 2x16 2x16 2x16 + 1x10 2x16 + 1x10 érdeklœdésre Felfogórúd magassága érdeklœdésre érdeklœdésre 3,5 m 2x16 3x16 Felfogórúd magassága érdeklœdésre érdeklœdésre 4,0 m 2x16 + 1x10 3x16 + 1x10

10 p 4. lépés: Tetőfelépítmények védelme több felfogórúddal Több felfogórúd alkalmazásakor a védett térrészt gödülœgömbös szerkesztéssel lehet meghatozni. Az elhelyezés szempontjából figyelembe kell venni a gördülœgömb belógását, aminek ításához a következœ képlet használható: Végelem a 215. oldaltól h t Felfogócsúcs a 215. oldaltól Végelem a 215. oldaltól SzigetelŒrúd a 191. oldaltól d T-összekötŒ a 214. oldaltól p = gördülœgömb belógása, R = a gördülœgömb sugara, d = a felfogórudak távolsága Rúdtartó a 216. oldaltól Vezetéktartók a 192. oldaltól Csatlakozó elem a 211. oldaltól Villámvédelmi osztály I II III IV Gördülőgömb sugara, R (m) d = a felfogórudak távolsága (m) p = gördülőgömb belógása (m) 2 0,03 0,02 0,01 0,01 3 0,06 0,04 0,03 0,02 4 0,10 0,07 0,04 0,04 5 0,16 0,10 0,07 0, ,64 0,42 0,28 0, ,46 0,95 0,63 0, ,68 1,72 1,13 0,84 Két felfogórúddal védett napelem. (szigetelœ-kereszttartóval, szélterhelés ellen) FangFix-Junior-ral védett szellœzœ-berendezés Felfogórúd a 188. oldaltól SzigetelŒrúd a 191. oldaltól Dilatáció áthidalás a 211. oldaltól Fang Fix-Junior rögzítœk a 191. oldaltól VARIO gyorsösszekötœ a 202. oldaltól TBS 183

11 Villámvédelmi levezető tervezése az MSZ EN alapján A levezetœ feladata, hogy a villámamot a felfogótól a földelœhöz vezesse. A levezetœk a függ a védendœ épület eitœl, de legalább két levezetœt mindenképp alkalmazni kell. Ügyelni kell arra, hogy a levezetœ nyomvonala a lehetœ legrövidebb, és lehetœleg függœleges legyen, ne tartalmazzon hurkokat (lásd a 185. oldalon lévœ ábrát). A jobb oldali táblázatban a levezetœk közötti legnagyobb megengedett távolságok láthatók, a villámvédelmi osztályok függvényében. Villámvédelmi osztály I II III IV A levezetők közötti távolság, a (m) 10 m 10 m 15 m 20 m Távolságok hozzendelése a villámvédelmi osztályokhoz Hófogórács-kapcsok a 210. oldaltól Csatornakapcsok a 209. oldaltól Vezetéktartók a 199. oldaltól EjtŒcsŒ-bilincsek a 212. oldaltól 0,2 m max. 1 m Vizsgáló összekötœk a 217. oldaltól Szorítókapcsok a 211. oldaltól Vizsgáló összekötœk a 217. oldaltól Vezetéktartótávolság 0,5-1 m 0,3 m 1,5 m FöldelŒ-csatlakozórudak a 219. oldaltól FöldelŒ-csatlakozórudak 0,3 m a 219. oldaltól Vezetéktartók a 199. oldaltól 184 TBS

12 a a A levezetœket lehetœleg az építmény sarkai közelében kell elhelyezni. A villámam optimális elosztása érdekében a levezetœket egyenletesen kell elosztani az építmény körítœfalai mentén. Fémszerkezetı elœtetœ, mint a levezetœ része Vezetéktartók a 199. oldaltól SzerkezetbekötŒ kapcsok a 208. oldaltól FöldelŒrudak a 219. oldaltól Példa a BET vizsgáló laborból: Hibásan kialakított levezetœ-hurok deformációja villámam hatása KeresztösszekötŒk a 206. oldaltól TBS 185

13 Szalagvezeték, horganyzott acél Vezetékanyag Sz x M Tekercs hossza /% m ca. m m kg/% m St / FT 5052 St FT 25 x , St FT 25 x , St FT 30 x , St FT 40 x , St FT 40 x , St FT 30 x , St FT 30 x 3, , St FT 30 x 3,5 FIX , St FT 30 x 3, , B H 5052: Szalagvezeték/horganyzott szalagacél tekercsben Cinkbevonat 225 g/m² (kb. 30 µm vastagság) Alkalmazási terület: Betonalap-földelőhöz az MSZ EN követelményeinek megfelelően. Talajba fektetése nem ajánlott. Szalagvezeték, horganyzott acél, talajba fektethető Vezetékanyag Sz x M Tekercs hossza /% m ca. m m kg/% m St / FT 5052/ DIN St FT 20 x 2, , / DIN St FT 30 x 3, , / DIN St FT 30 x 3,5 FIX , / DIN St FT 30 x 3,5 FIX , / DIN St FT 30 x 4 FIX , / DIN St FT 40 x 5 FIX , B H 5052: Szalagvezeték/horganyzott szalagacél tekercsben Megfelel az MSZ EN / MSZ EN követelményeinek Cinkbevonat 500 g/m² (kb. 70 µm vastagság) Alkalmazási terület: villámhító, földelő Szalagvezeték, rozsdamentes acél Vezetékanyag Sz x M Tekercs hossza /% m ca. m m kg/% m V2A 5052-VA V2A 30 x 3, , V4A 5052-VA V4A 30 x 3, , VA V4A 30 x 3, , B H 5052VA: Szalagvezeték/horganyzott szalagacél tekercsben Rozsdamentes acél (V2A) kivitel Saválló acél (V4A) kivitel Alkalmazási terület: villámhító, földelő Szalagvezeték, vörösréz Vezetékanyag Sz x M Tekercs hossza /% m FL20/ 20 x 2,5 ca. m m kg/% m , FL20/:Szalagvezeték/ vörösréz szalag tekercsben (MSZ EN követelményeinek megfelel) B H Körvezeték, alumínium 186 TBS Kivitel: Lágy réz, E- S7 F24 Alkalmazási terület: villámhító, földelő Névleges Ø Tekercs hossza Keresztmetszet ca. m ² m kg/% m Alumínium RD 8/ALU Alumínium (± 7,5 m) , RD 8/ALU-T Alumínium (± 7,5 m) , RD 10/ALU Alumínium (± 4,5 m) , T = Tordier-minőség (csavarható alumínuimhuzal) RD...-ALU: körvezeték (az MSZ EN követelményeinek megfelelő) Alumínium RD 8/ALU: félkemény (E-AlMgSi0.5) RD 8/ALU-T: csavarható (E-AlMgSi0.5) RD 10/ALU: tiszta alumínium (E-Al) /% m Vezetékanyag Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát. D

14 Vezetékanyag D Névleges Ø Tekercs hossza Keresztmetszet ca. m ² m kg/% m St / FT RD 8 St (± 2 m) , RD 10 St (± 2m) , RD...: Tűzihorganyzott acél körvezeték (az MSZ EN követelményeinek megfelelő) Körvezeték, horganyzott acél /% m Az RD 10 talajba is fektethető Horganyzott acél Cinkbevonat: 50 µm középérték (kb. 350 g/m²) Vezetékanyag Körvezeték, réz D Névleges Ø Tekercs hossza Keresztmetszet ca. m ² m kg/% m RD 8/ (± 2 m) , RD 10/ (± 2 m) , RD...-: réz körvezeték (az MSZ EN követelményeinek megfelelő) /% m Vezetékanyag D Névleges Ø Tekercs hossza Keresztmetszet ca. m ² m kg/% m V2A RD 8/V2A V2A (± 2,5 m) , RD 10/V2A V2A (± 2,5 m) , V4A RD 8/V4A V4A (± 2,5 m) , RD 10/V4A V4A (± 2,5 m) , RD...-VA: Rozsdamentes acél körvezeték (az MSZ EN követelményeinek megfelelő) Körvezeték, rozsdamentes acél /% m Saválló acél (V4A) kivitel Vezetékanyag Körvezeték PVC köpennyel Névleges Ø m kg/% m Alumínium RD 8/PVC 8/11 Alumínium , RD...: Körvezeték műanyag köpennyel (az MSZ EN követelményeinek megfelelő) PVC köpennyel /% m Tekercs hossza Keresztmetszet ca. m ² m kg/% m St / FT RD 10/PVC St FT 75 (+/- 2 m) , RD...: Körvezeték műanyag köpennyel (az MSZ EN követelményeinek megfelelő) PVC köpennyel /% m Vezetékanyag Kötél D D m kg/% m S9/ , S9/: Sodrony (az MSZ EN követelményeinek megfelelően) Normál tekercs kb. 100 m Hét, 3 átmérőjű elemi szálból (teljes keresztmetszet: 50 ²) /% m Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát. TBS 187

15 Felfogórúd - elvékonyított Felfogó hossz Névleges Ø darab kg/% db Alumínium 101/VL1500 Alumínium / , /VL2000 Alumínium / , /VL2500 Alumínium / , /VL3000 Alumínium / , /VL3500 Alumínium / , /VL4000 Alumínium / , /VL...: Végén elvékonyított felfogórúd csőből, menet nélkül Nagy szélterhelésre Az utolsó méteren a 16 átmérőjű cső 10 tőmör rúdra vékonyítva Fangfix rögzítőtalp-rendszerhez Felfogórúd Felfogó 101/A St hossz Névleges Ø , /A , /A...: Felfogó- és földelő csatlakozórúd, legömbölyített véggel L 16 átmérőjű tömör rúd Mindkét végén legömbölyítve Ø 16 hossz Névleges Ø 101/F-1000 St FT , /F-1500 St FT , /F-2000 St FT , /F...: Felfogó és földelő csatlakozórúd, csatlakozófüllel 2 db 12 átmérőjű csatlakozófurattal Egyik végén legömbölyítve hossz Névleges Ø 101/G-DIN St FT , St 101/G-DIN St , L Ø16 101/G...: Felfogó és földelő csatlakozórúd, csatlakozófüllel 1 db 12 átmérőjű csatlakozófurattal Előszerelt összekötővel Rd 8-10 körvezetékhez Egy oldalon legömbölyítve hossz Névleges Ø 101/J-1000 Alumínium darab kg/% db Alumínium , /J...: Felfogórúd FangFix Junior rendszerhez 10 átmérőjű, alumínium Menet nélkül A FangFix-Junior rendszerhez Ø10 L 188 TBS Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát.

16 Felfogó Felfogórúd Ø16 35 L M 16 darab kg/% db Alumínium 101/ALU-1000 Alumínium , /ALU-1500 Alumínium , /ALU-2000 Alumínium , /ALU-2500 Alumínium , /ALU-3000 Alumínium , /ALU...: Felfogórúd, egyik végén legömbölyítve 16 átmérőjű alumínium M16 belső menettel rendelkező betontalphoz hossz Névleges Ø Ø16 L 101/A-L DIN St FT , /A-L DIN St FT , /AL DIN: Felfogórúd, egyik végén legömbölyítve hossz Névleges Ø M M16 x 20 menettel Csatlakozófüllel Előszerelt 5001/DIN csatlakozó csavarral, Rd 8-10 körvezetékhez M16 belső menettel rendelkező betontalphoz Felfogó Rögzítő talp rendszer - FangFix 16 kg darab kg/% db F-Fix , darabos csomagolásban (paletta) is rendelhető. FangFix-rendszer: Betontalp rendszer 16 átmérőjű felfogórudak egyszerű, gyors és biztonságos rögzítéséhez, körvezeték csatlakoztatásához Betontalpból, csatlakozókapocsból és műanyag peremvédőből álló készlet FangFix-kapocs rozsdamentes acélból, villámam szildsága: 100 ka (MSZ EN szerinti "H" kategória) 16 kg tömegű, 365 átmérőjű, nagy stabilitású betontalp A felfogórúd a műanyag peremvédő alátét részét képező rögzítőhüvely segítségével gyorsan és egyszerűen szerelhető Fagyálló beton A FangFix-betontalpak egymásra rakhatók Felfogó Rögzítő talp rendszer - FangFix 10 kg darab kg/% db F-Fix , darabos csomagolásban (paletta) is rendelhető. FangFix-rendszer: Betontalp rendszer 16 átmérőjű felfogórudak egyszerű, gyors és biztonságos rögzítéséhez, körvezeték csatlakoztatásához Felfogó Betontalpból, csatlakozókapocsból és műanyag peremvédőből álló készlet FangFix-kapocs rozsdamentes acélból, villámam szildsága: 100 ka (MSZ EN szerinti "H" kategória) 10 kg ú, 289 átmérőjű, nagy stabilitású betontalp A felfogórúd a műanyag peremvédő alátét részét képező rögzítőhüvely segítségével gyorsan és egyszerűen szerelhető Fagyálló beton A FangFix-betontalpak egymásra rakhatók F-Fix-KL FangFix-KL: Csatlakozó-kapocs a FangFix rendszerhez darab 5 FangFix-kapocs rozsdamentes acélból RD 8 -es körvezetékhez Villámam szildság: 100 ka (MSZ EN szerinti "H" kategória) A körvezeték egyetlen csavarral csatlakoztatható a felfogórúdhoz kg/% db V2A 8, Kapocs - FangFix rendszer Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát. TBS 189

17 25 62 Felfogó Beton rögzítő talp - 16 kg-os FangFix rendszerhez F-Fix-S16 darab kg/% db , darabos csomagolásban (paletta) is rendelhető. FangFix-S16: Betontalp FangFix rendszerhez 16 kg tömegű, 365 átmérőjű, nagy stabilitású betontalp Fagyálló beton Egymásra rakható Felfogó 80 Beton rögzítő talp - 10 kg-os FangFix rendszerhez darab kg/% db F-Fix-S , FangFix-S10: Betontalp FangFix rendszerhez 10 kg tömegű, 289 átmérőjű, nagy stabilitású betontalp Fagyálló beton Egymásra rakható Felfogó Peremvédő alátét - 16 kg-os FangFix rendszerhez Felfogó darab kg/% db PP F-Fix-B , FangFix-B16: Betontalp-peremvédő alátét műanyagból, rögzítőhüvellyel, a FangFix-16 rendszerhez. Peremvédő alátét - 10 kg-os FangFix rendszerhez Felfogó darab kg/% db PP F-Fix-B , FangFix-B10: Betontalp-peremvédő alátét műanyagból, rögzítőhüvellyel, a FangFix-10 rendszerhez. Rögzítő talp Felfogó menet M 16 darab kg/% db 101/B-16 M , /B-16: Betontalp belső menettel, felfogórúdhoz Tömege 16 kg Fagyálló beton Belső menet M16 Felfogórudak ajánlott maximális hosszúsága 3,0 m, szélterheléstől függően! ø TBS Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát.

18 Felfogó Rögzítő talp M /ST 101/...: Betontalp belső menettel, felfogórúdhoz Tömege 6,9 kg Fagyálló betonból Belső menet M16 Felfogórudak ajánlott maximális hossza 1,0 m menet darab kg/% db M , Felfogó Rögzítő talp rendszer - FangFix-Junior darab kg/% db Alumínium F-Fix-Junior , FangFix-Junior: Felfogórúd rögzítőtalppal és csatlakozó kapoccsal a lapostetőn lévő kisebb szerkezetek, berendezések védelmére hossz Névleges Ø 1000 hosszú (10 átmérőjű) alumínium felfogórúddal A felfogórúd rögzítése menet nélkül, a talp részét képező rögzítőhüvellyel történik 249-es Vario-gyorsösszekötővel Felfogó Rögzítő talp - FangFix-Junior F-Fix-Basis darab 10 kg/% db PP 3, F-Fix-Basis: Felfógórúd-talp 10 átmérőjű, max. 1 m hosszú felfogórudakhoz A felfogórúd rögzítése menet nélkül, a talp részét képező rögzítőhüvellyel történik Gyors és egyszerű szerelés Felfogó Felfogócsúcs 120/A 120/...: Felfogócsúcs körvezeték végére Rd , Rd 8-10 acél és alu körvezetékhez M6 x 10 hengeres fejű csavarral Cinköntvényből, tűzihorganyzott acél csavarral Felfogó Szigetelt távtartó / szigetelő-kereszttartó 125 L 3 30 darab kg/% db Alumínium ISO-A Rd , ISO-A Rd , ISO-A-...: Szigetelő távtartórúd felfogórudak rögzítéséhez, szigetelt villámvédelem kialakításához, az MSZ EN nek megfelelően 16 átmérőjű felfogórudakhoz 4 db 6,5 átmérőjű furattal 2 db 8,5 átmérőjű furattal hossz Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát. TBS 191

19 Szigetelt távtartó / szigetelő-kereszttartó Felfogó ISAV1000R darab kg/% db GFK 1 130, Változtatható hosszúságú szigetelő távtartó felfogórudakhoz és levezetőkhöz Fokozatmentesen állítható, hosszúság között Üvegszál-erősítésű műanyagból (km = 0,7) Csövekhez történő rögzítéshez (2 m-es feszítőszalaggal és feszítőzral) darab kg/% db GFK ISAV1000W 1 130, Változtatható hosszúságú szigetelő távtartó felfogórudakhoz és levezetőkhöz Fokozatmentesen állítható, hosszúság között Üvegszál-erősítésű műanyagból (km = 0,7) Falra szereléshez 10 x 4,2 -es és 4 x 6,9 -es rögzítő furattal Felfogógomba Felfogó darab 128/F 5 128/F: Felfogó gomba jható tetőkhöz kg/% db St / FT 40, ø Felfogó gomba alumíniumból Tűzihorganyzott keresztösszekötővel és M8 x 25 hatlapfejű csavarokkal és FL30 szalagvezetékhez ø /K 128/K: Felfogó gomba fejrésze darab 10 kg/% db St / FT 20, M8 csatlakozómenettel Tetőátvezető Felfogó darab kg/% db PA 330/K DIN Rd 8;10;16/ FL20; , DIN (AD) szabvány 330/K DIN: Tetőátvezetés körvezetékhez- és szalagvezetékhez ø Rd 16 felfogórudakhoz FL20 és FL30 szalagvezetékekhez Fekete színű Tetővezeték-tartó kúpcseréphez 132/U V2A 132/U-CU V2A RD , /U...: Tetővezeték-tartó kúpcseréphez rozsdamentes acél feszítőrugóval Rd 8 körvezetékhez közötti szélességhez CU változat: réz tel darab kg/% db V2A RD , V2A / Vezetéktartó 192 TBS Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát.

20 Vezetéktartó /VA 132/..: Tetővezeték-tartó kúpcseréphez V2A darab kg/% db V2A Rd , / Rd , Tetővezeték-tartó kúpcseréphez szélesség között állítható Alsó rész rozsdamentes acélból (V2A), Rd 8 körvezetékhez Sznyas anya a gyors szerelés érdekében 132/K-VA V2A 132/K- Rd , /..: Tetővezeték-tartó kúpcseréphez szélesség között állítható Alsó rész rozsdamentes acélból (V2A), illetve rézből Fokozatmentesen állítható Vezetéktartó poliamidból Sznyas anya a gyors szerelés érdekében darab kg/% db V2A Rd , /N-DK St 132/N-DK: Tetővezeték-tartó kúpcseréphez szélesség között állítható 177/20 ú, szürke, poliamid vezetéktartóval 3 db szegecselt M8-as tőcsavar a vezetéktartó pozicionálásához Alsó rész tűzihorganyzott acélból FT Rd , Vezetéktartó Tetővezeték-tartó hossz L 3x25(=75) 5.5 darab kg/% db V2A 157/F VA-230 Rd V2A 50 8, /F VA-280 Rd V2A 50 10, /F VA-410 Rd V2A 50 14, /F--230 Rd , /F--280 Rd , /F--410 Rd , /F...: Tetővezeték-tartó cseréptetőkhöz Alsó rész és vezetéktartó rozsdamentes acélból (V2A) Rd 8 körvezetékhez Perforált alsó rész a gyors rögzítés érdekében 25 1 Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát. TBS 193

21 Tetővezeték-tartó Vezetéktartó hossz darab kg/% db V2A 157/FK-VA-230 V2A Rd , /FK-VA-280 V2A Rd , /FK-VA-410 V2A Rd , L 3x25 ø /FK--230 Rd , /FK--280 Rd , /FK--410 Rd , /FK-..: Tetővezeték-tartó cseréptetőkhöz Alsó rész rozsdamentes acélból (V2A), illetve rézből Vezetéktartó poliamidból Perforált alsó rész a gyors rögzítés érdekében hossz 157/I-VA V2A Rd 8 darab kg/% db V2A , /I- Rd , /I-..: Tetővezeték-tartó cseréptetőhöz Alsó rész rozsdamentes acélból (V2A), illetve rézből Vezetéktartó rozsdamentes acélból (V2A), illetve rozsdamentes acél (V2A) vezetéktartó, réz tel Lehajlított végű alsó rész a gyors szerelés érdekében Rd 8 körvezetékhez hossz 157/FX-AL Alumínium Rd 8 darab kg/% db Alumínium , /FX- Rd , Aljzat hajlítható anyagból; ak a DEL-jegyzés szerint; lásd anyaginformációk. 157/FX-..:Tetővezeték-tartó cseréptetőkhöz Alumíniumból, illetve rézből készült flexibilis alsó résszel, tetőcserépen történő rögzítéshez (könnyen hajlítható) Vezetéktartó rozsdamentes acélból (V2A), illetve rozsdamentes acélból réz tel Lehajlított végű alsó rész a gyors szerelés érdekében Rd 8 körvezetékhez hossz 157/IK-VA V2A Rd 8-10 darab kg/% db V2A , /IK- Rd , /IK-..: Tetővezeték-tartó cseréptetőkhöz Alsó rész rozsdamentes acélból (V2A), illetve rézből Vezetéktartó poliamidból Lehajlított végű alsó rész a gyors szerelés érdekében Rd 8 körvezetékhez 157/E-VA V2A Rd 8 hossz darab kg/% db V2A , /E- Rd , /E-..:Tetővezeték-tartó palatetőhöz Palafedéshez illeszkedően hajlított kivitel Alsó rész rozsdamentes acélból (V2A), illetve rézből Vezetéktartó rozsdamentes acélból (V2A), illetve rozsdamentes acélból réz tel 5,5 átmérőjű furatokkal Rd 8 körvezetékhez TBS Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát.

22 Vezetéktartó Tetővezeték-tartó ø /EK-VA V2A hossz darab kg/% db V2A Rd , /EK- Rd , /EK-..: Tetővezeték-tartó palatetőhöz Dupla hajlítással ellátott kivitel Alsó rész rozsdamentes acélból (V2A), illetve rézből Vezetéktartó poliamidból 5,5 átmérőjű furatokkal hossz ø /L-VA Rd 8 darab kg/% db V2A 212 V2A 50 8, /L- Rd , /L-..: Tetővezeték-tartó palatetőkhöz Alsó rész és vezetéktartó rozsdamentes acélból (V2A), illetve réz tel 5,5 átmérőjű furatokkal és pozicionáló bordával Rd 8 körvezetékhez hossz 157/LK-VA V2A Rd 8-10 darab kg/% db V2A , /LK- Rd , /FK-..: Tetővezeték-tartó palatetőhöz Alsó rész rozsdamentes acélból (V2A), illetve réz tel 5,5 átmérőjű furatokkal és pozicionáló bordával Vezetéktartó poliamidból hossz 157/NB-VA Rd 8-10 V2A darab kg/% db V2A , /NB-VA: Tetővezeték-tartó cserép- és palatetőkhöz Alsó rész rozsdamentes acélból (V2A) Hosszúság: 260 5,5 átmérőjű furatokkal Vezetéktartó poliamidból 157/ND-VA Rd 8-10 V2A 157/ND-VA: Tetővezeték-tartó cserép- és palatetőkhöz Alsó rész rozsdamentes acélból (V2A) Hosszúság: 260 5,5 átmérőjű furatokkal Vezetéktartó poliamidból Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát. hossz darab kg/% db V2A , darab kg/% db PA 133/A Rd , /A: Tetővezeték-tartó cserép-, pala- és hullámlemez-tetőkhöz Rd 8-10 körvezeték Időjásálló lágy PVC tömítőkupakkal Szükséges furatátmérő: 16 Távtartó szürke poliamidból TBS 195

23 Tetővezeték-tartó Vezetéktartó 133/NB darab kg/% db PA Rd , / /NB: Tetővezeték-tartó cserép-, pala- és hullámlemez-tetőkhöz Rd 8-10 körvezeték Szükséges furatátmérő : 16 Távtartó és bilincs szürke poliamidból /VA-V Rd 8 darab kg/% db V2A V2A 50 3, /VA-V...: Tetővezeték-tartó cserép-, pala- és hullámlemez-tetőkhöz. Alsó rész és vezetéktartó rozsdamentes acélból (V2A) Alsó rész 8,5 átmérőjű hosszított furattal /K-VA Rd 8-10 darab kg/% db V2A V2A 50 2, /K-VA...: Tetővezeték-tartó cserép-, pala- és hullámlemez-tetőkhöz. 25 Alsó rész rozsdamentes acélból (V2A) Alsó rész 8,5 átmérőjű hosszított furattal Vezetéktartó poliamidból Tetővezeték-tartó lapostetőhöz darab kg/% db PE 165/MBG Rd , /MBG Rd , /MBG: Tetővezeték-tartó lapostetőkhöz Zt kivitel fenéklemezzel Kettős vezetéktartóval 1 kg fagyálló betonnal töltve Burkolat fekete polietilénből, fenéklemez fekete polipropilénből Vezetéktartó ø darab kg/% db PE 165/MBG Rd , /MBG Rd , /MBG : Tetővezeték-tartó lapostetőhöz Zt kivitel fenéklemezzel Kettős vezetéktartóval 1 kg fagyálló betonnal töltve Burkolat fekete polietilénből, fenéklemez fekete polipropilénből Túlnyúló fenéklemezzel (200 átmérőjű) a nagyobb stabilitás érdekében 86.3 ø 200 darab kg/% db PP 165/MBG-HFL 12 0, Beton, fagyálló. 165/MBG-HFL: Szalagvezeték tartó, 165/MBG tetővezeték-tartóhoz FL30 x 3,5 szalagvezetékhez A 165/MBG tetővezeték tartó 8 -es hornyába illeszkedik Fekete 196 TBS Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát.

24 Vezetéktartó Tetővezeték-tartó lapostetőhöz 165/OBG-8: Tetővezeték-tartó lapostetőkhöz Fenéklemez nélkül Kettős vezetéktartóval 1 kg fagyálló betonnal töltve Burkolat fekete polietilénből 165/OBG-8 darab kg/% db PE Rd , ø darab kg/% db PE 165/KR Rd , /KR: Műanyag burkolat tetővezeték-tartóhoz, lapostetőkre Rd 8 körvezetékhez A helyszínen kell betonnal kitölteni Lehetséges töltő: kb. 1,3 kg Burkolat fekete polietilénből /R-8 165/R-8: Tetővezetéktartó lapostetőkhöz darab kg/% db PE Rd , Rd 8 körvezetékhez Vezetéktartó fekete polietilénből Nehezék fagyálló betonból Tömege 1 kg A műanyag és beton részek könnyen szétválaszthatóak az újrahasznosítás érdekében 6 H ø /B-60 Rd , /B-100 Rd , /B: Tetővezetéktartó, lapostetőkre közvetlenül felragasztható Vezetéktartó és alsó rész tűzihorganyzott acélból Alsó rész átmérője: 100 Vezetékrögzítési távolság H ø 100 darab kg/% db PE 165/NBK-55 Rd , /NBK: Tetővezetéktartó, lapostetőkre közvetlenül felragasztható Vezetéktartó poliamidból Alsó rész: tűzihorganyzott acél Alsó rész átmérője 100 Vezetékrögzítési távolság Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát. TBS 197

25 W A R R A N T Y Felfogó Csavar nélküli vezetéktartók Vezetéktartó 177/VA Rd 8 Vezetékrögzítési távolság 177/VA..: Univerzális vezetéktartó darab kg/% db V2A , V2A / 177/VA-VK Rd , M6 belső menettel és Ø 5 átmenő furattal Rd 8 körvezetékhez Rozsdamentes acélból (V2A) VK változat réz tel Vezetékrögzítési távolság darab kg/% db 177/VA M8 Rd , /VA..: Univerzális vezetéktartó M6 belső menettel és Ø 5 átmenő furattal Rd 8 körvezetékhez Rozsdamentes acélból (V2A) YEARS P R O D U C T darab kg/% db PP 177/U 50 0, /U: Alátét 177/VA ú vezetéktartóhoz Alátét 177/VA ú vezetéktartóhoz Egyszerűen falra szerelhető UV-álló Vezetékrögzítési távolság darab kg/% db PA 177/20-DIN Rd , /30-DIN Rd , /55-DIN Rd , A...- ok réz színűek. 177/...: Univerzális vezetéktartó poliamidból M8 belső menettel, illetve Ø 7 átmenő furattal Időjás- és hőálló -35 C és +90 C között Vezetékrögzítési távolság darab kg/% db PA 177/B-HD-20 Rd , /B-HD-30 Rd , A...- ok réz színűek. A HD jelzéssel ellátott ok 5 x 60 facsavarral és 8 x 40 műanyag tiplivel. 177/...: Univerzális poliamid vezetéktartó M8 belső menettel, illetve Ø 7 átmenő furattal Időjás- és hőálló -35 C és +90 C között HD-változat: 5 x 60 -es facsavarral és 8 x 40 -es műanyag tiplivel Vezetékrögzítési távolság darab kg/% db PA 177/20- Rd , /30- Rd , /55- Rd , A...- ok réz színűek. 177/...: Univerzális poliamid vezetéktartó M8 belső menettel, illetve Ø 7 átmenő furattal Időjás- és hőálló -35 C és +90 C között 198 TBS Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát.

26 Vezetéktartó Ragasztható talp M ø : Ragasztható talp szín M8 menettel M8 belső menetű vezeték tartók felfogatásához Betonra, acélra vagy falra ragasztható menet darab kg/% db PA szürke M , M ø 40 szín darab kg/% db PA 194/K szürke M , /K: Ragasztható talp ipari ragasztólappal együtt menet M8 menettel M8 belső menetű vezetéktartók felfogatásához Betonra, acélra vagy falra ragasztható Ragasztólappal együtt Műanyag tetőhéjazathoz csak annak gytójával egyeztetve használható 177/20-KL 177/...-KL: Vezetéktartó ragasztható talppal darab kg/% db PA 100 1, A poliamid talp betonra, acélra vagy falra ragasztható Ragasztólappal együtt Műanyag tetőhéjazathoz csak annak gytójával egyeztetve használható. Vezetéktartó Vezetéktartó ø darab kg/% db Zn 113/Z 8-10 Zn Rd , /B-Z-HD 8-10 Zn Rd , Zn / /8-10 Zn Rd , /B-MS-HD 8-10 Zn Rd , /...: Vezetéktartó szalagvezetékhez 56 M8-as belső menettel (7 átmérőjű átmenő furattal) A bilincs 2 db hatlapfejű csavarral szerelhető HD-változat: 5 x 60 -es facsavarral és 8 x 40 -es műanyag tiplivel menet G darab kg/% db Zn 168 Zn Rd 8-10 M6 50 7, /DIN-K Zn Rd 8-10 M8 50 7, Zn / 168/MS Zn Rd 8-10 M6 50 8, /DIN-K Zn Rd 8-10 M8 50 8, /...: Vezetéktartó G B M6/M8 belső menettel (G) Bilinccsel és 2 db hatlapfejű csavarral Kiemelés: 30 darab kg/% db Zn 168/FL 30 Zn 56 FL 30 M6 50 7, /DIN/FL 30 Zn 56 FL 30 M8 50 7, /FL 40 Zn 66 FL 40 M8 50 8, /FL: Vezetéktartó Szalagvezetékhez M6/M8 belső menettel (G) Kiemelés: 30 B menet Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát. TBS 199

27 Vezetéktartó Vezetéktartó hossz St FT Rd , St FT Rd , St FT Rd , St FT Rd , /-100 Rd , L 163/...: Vezetéktartó Bilinccsel és hatlapfejű csavarokkal Négyzetszelvényű beütőszral Rozsdamentes acél hatlapfejű csavarokkal. hossz 166/LS-70 St FT 166/LS: Vezetéktartó FL30 FL30 szalagvezetékekhez Bilinccsel és 2 db hatlapfejű csavarral (VA) 9 átmérőjű körszelvényű beütőszral , ø hossz darab kg/% db TG / F 176/A-65 TG F Rd , /A-80 TG F Rd , /A-100 TG F Rd , /A-150 TG F Rd , /A: Vezetéktartó ø 10 H FL30 szalagvezetékhez Facsavar-menettel Alsó rész tűzihorganyzott temperöntvényből Bilincs és csavarok tűzihorganyzott acélból Talplemez Vezetéktartó menet M 8 199/DIN darab kg/% db St / FS M , /DIN: Talplemez M8 menettel Közvetlenül felragasztható Sgaréz tőcsavarral, tűzihorganyzott acél alaplemezzel ø 100 Rögzítőelemek vezetékekhez és szerkezeti elemekhez Vezetéktartó 156/FL St FT FL , /FL: Rögzítő bilincs Max. FL30 szalagvezetékhez Kifordítható a gyors szerelés érdekében TBS Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát.

28 Vezetéktartó Rögzítőelemek vezetékekhez és szerkezeti elemekhez 156/K St FT Rd , /K Rd , /K: Rögzítő bilincs R5 156/8-10 St FT 156/8-10: Rögzítő bilincs Rd , Kifordítható a gyors szerelés érdekében /16 St 156/16 Rd , /16: Rögzítő bilincs FT Rd , Rd 16 körvezetékhez, illetve felfogórúdhoz Kifordítható a gyors szerelés érdekében Vezetéktartó Rúdtartó ø /Z /ZN-16 Zn Rd , / : Felfogórúd tartó Rd 16 felfogó- és földelő csatlakozórudakhoz Tartóbilincs 2 db M6 x 16 csavarral M8 belső menettel, illetve Ø 7 átmenő furattal St darab kg/% db St Rd , Zn 113/Z-20: Rúdtartó 113/Z-20 Zn darab kg/% db Zn Rd , Ø 20 rudakhoz 101/I ú szigetelőrudak rögzítésére használható Tartóbilincs 2 db M6 csavarral M8-as belső menettel (7 átmérőjű átmenő furattal) Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát. TBS 201

29 Rúdtartó Vezetéktartó 113/B-Z-HD St darab kg/% db St Rd , Zn / /B-HD-16 Zn Rd , ø27 113/B-...-HD-16: Felfogórúd tartó 20 Rd 16 felfogó- és földelő csatlakozórudakhoz Tartóbilincs 2 db M6 x 16 (VA) csavarral M8-as belső menettel (7 átmérőjű átmenő furattal) HD-változat: 5 x 60 facsavarral és 8 x 40 műanyag tiplivel előszerelve 56 hossz darab kg/% db St 112/DIN-100 St Rd , /DIN-150 St Rd , H 112/DIN--100 Rd , DIN (D) szabvány. Árak a DEL-jegyzés szerint; lásd anyaginformációk /... DIN: Felfogórúd tartó 66 VARIO gyorsösszekötő Felfogó- és földelő csatlakozórudakhoz Rd 16 földelőrúdhoz, tartóbilincs 2 db M6 x 16 (VA) hatlapfejű csavarral Négyzetszelvényű beütőszral A 249/ST Rd St 50 10, Alumínium 249/ALU Rd Alumínium 30 6, / Rd , V2A A 249/VA Rd V2A 50 10, A 249/...: Univerzális összekötő T-, kereszt- és phuzamos kötésekhez Egyetlen M10 x 30 rozsdamentes acél szorítócsavarral a gyors szerelés érdekében Vario-gyorsösszekötő különböző anyagú fémek összekötésére A darab kg/% db 249/ZV Rd , /ZV: Univerzális kétfém összekötő Réz-alumínium betétlemez, alumínium és réz bilincstest T-, kereszt- és phuzamos kötésekhez Egyetlen M10 x 30 rozsdamentes acél szorítócsavarral a gyors szerelés érdekében Rugós alátéttel (DIN 137) A A 202 TBS Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát.

30 Összekötő ø 21,5 ø 10, : Fix-Kontakt összekötő csavar darab kg/% db St Rd 8-10 St 100 4, ,2 -es furattal M10 menettel M10 anyával és fogazott alátéttel /DIN 5001/ Zn- Zn 100 8, Kérésre további tájékoztatást nyújtunk az MSZ EN szabványnak megfelelően bevizsgált villámvédelmi alkatrészeinkről. Árak a DEL-jegyzés alapján, lásd anyaginformációk. 5001/... : Összekötő Fix-Kontakt összekötő csavarral, anyával és fogazott alátéttel 10,2 -es furattal Cinköntvényből készült előszerelt nyomóidoal St 100 7, Zn / /DIN Rd 8-10 St FT 50 14, Kérésre további tájékoztatást nyújtunk az MSZ EN szabványnak megfelelően bevizsgált villámvédelmi alkatrészeinkről. Árak a DEL-jegyzés alapján, lásd anyaginformációk. 5002/...: Összekötő 2 db Fix-Kontakt csatlakozó csavarral, anyával és fogazott alátéttel Kapocstest cinköntvényből, illetve réz ű cinköntvényből Rd 8-10 TG 5003: Összekötő 3 db Fix-Kontakt szorítócsavarral, anyával és fogazott alátéttel Kapocstest cinköntvényből darab kg/% db TG / FT FT 10 22, ø /N Rd 8-10 St 5001/N- Rd , Kérésre további tájékoztatást nyújtunk az MSZ EN szabványnak megfelelően bevizsgált villámvédelmi alkatrészeinkről. Árak a DEL-jegyzés alapján, lásd anyaginformációk. 5001/N..: Összekötő csavar 1 db Fix-Kontakt szorítócsavarral, anyával és fogazott alátéttel Kapocstest acélból FT 100 5, Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát. TBS 203

31 Összekötő Csatlakozó- és végelem 5002/N Rd 8-10 St darab kg/% db St / F F 50 7, Kérésre további tájékoztatást nyújtunk az MSZ EN szabványnak megfelelően bevizsgált villámvédelmi alkatrészeinkről. Árak a DEL-jegyzés alapján, lásd anyaginformációk. 5002/N...: Összekötő 2 db Fix-Kontakt szorítócsavarral, anyával és fogazott alátéttel Kapocstest acélból darab kg/% db St 5009 St Rd , : Csatlakozó- és végelem 2 db 11 átmérőjű furattal 5001/DIN ú összekötő csavarral ø 11 D 5011 St FT Ø , V4A 5011/VA- 10 V4A , /VA -12 V4A , : Csatlakozó- és végelem Acélszerkezethez vagy földelési fixponthoz történő csatlakozás célja Kör- és szalagvezeték csatlakoztatásához 2 db Ø 11 furatátmérő 1 db Ø D furatátmérő 5005/N Rd 8-10 St FT 50 11, /N-CU Rd , ø11 Árak a DEL-jegyzés alapján, lásd anyaginformációk /N...: Csatlakozó- és végelem 22 2 db 11 átmérőjű furattal 5001/N ú összekötővel 80 darab kg/% db St / F 5005/DIN Rd 8-10 St 50 15, DIN (D) szabvány. Árak a DEL-jegyzés szerint; lásd anyaginformációk. 5005/...: Csatlakozó- és végelem 2 db furattal és 1 db Fix-Kontakt csatlakozó csavarral 2 db 11 átmérőjű furattal ø TBS Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát.

32 Phuzamos összekötő 259: Phuzamos összekötő 259 darab kg/% db TG / FT Rd , db M8 x 25 tűzihorganyzott hatlapfejű acél csavarral : Phuzamos összekötő 260 darab kg/% db Zn Rd , Rd 8 körvezetékhez M10 x 30 tűzihorganyzott félgömbfejű acél csavarral és hatlapú anyával darab kg/% db Zn 260/MS Rd , /MS: Phuzamos összekötő Rd 8-10 réz körvezetékhez 2 db M6 x 20 hatlapfejű réz csavarral Összekötő darab kg/% db Zn 239 Rd 8 Zn 50 12, Kérésre további tájékoztatást nyújtunk az MSZ EN szabványnak megfelelően bevizsgált villámvédelmi alkatrészeinkről. Árak a DEL-jegyzés alapján, lásd anyaginformációk. 239/...: Összekötő Rd 8 körvezetékhez M10 x 30 félgömbfejű csavarral, hatlapú anyával /N Rd 8-10 St darab kg/% db St / F F 50 8, /N- Rd , /...: Összekötő db M6 x 10 hatlapfejű csavarral Rd 8 körvezetékhez M10 x 30 félgömbfejű csavarral, hatlapú anyával darab kg/% db Zn 244 Rd 8 Zn 50 11, /...: T összekötő T-összekötő Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát. TBS 205

33 T-összekötő 245 Rd 8-10 St FT 50 9, / Rd , /...: T-összekötő 2 db M6 x 16 (VA) hatlapfejű csavarral 48 Keresztösszekötő 247 Rd 8-10 St 247/CU Rd , /...: T-összekötő 3 db M6 x 16 (VA) hatlapfejű csavarral FT 50 10, Rd 8-10/FL30 St FT 25 10, V2A 250/VA Rd 8-10/FL30 V2A 25 10, /...: Keresztösszekötő kör- és szalagvezetékhez Rd 8-10 x Rd 8-10 összekötéséhez Rd 8-10 x FL30 összekötéséhez FL30 x FL30 összekötéséhez 2 db M8 x 20 (F) hatlapfejű csavarral szerelhető Rd 8-10 St FT 25 11, Árak a DEL-jegyzés alapján, lásd anyaginformációk. 251/...: Keresztösszekötő körvezetékekhez 52 Rd 8-10 x Rd 8-10 összekötéséhez 4 db M6 x 16 (VA) hatlapfejű csavarral 52 darab kg/% db 251/ Rd , Árak a DEL-jegyzés alapján, lásd anyaginformációk. 251/...: Réz körvezetékekhez 52 Rd 8-10 x Rd 8-10 összekötéséhez 4 db M6 x 16 rozsdamentes acél (VA) hatlapfejű csavarral TBS Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát.

34 Keresztösszekötő /DIN Árak a DEL-jegyzés alapján, lásd anyaginformációk. 254/...: Keresztösszekötő körvezetékekhez Rd 8-10 St FT 25 16, Rd 8-10 x Rd 8-10 összekötéséhez Betétlemez nélkül 4 db M6 x 20 hatlapfejű csavarral és M6 anyával 52 darab kg/% db 254/-DIN Rd , Árak a DEL-jegyzés alapján, lásd anyaginformációk 254/...: Keresztösszekötő körvezetékekhez 52 Rd 8-10 x Rd 8-10 összekötéséhez Betétlemez nélkül 4 db rozsdamentes acél (VA) M6 x 20 hatlapfejű csavarral és 4 db M6 hatlapú anyával (F) /DIN Rd 8-10 St 252/-DIN Rd , /...: Keresztösszekötő körvezetékekhez FT 25 33, Rd 8-10 x Rd 8-10 összekötéséhez Betétlemezzel 4 db M8 x 25 hatlapfejű csavarral és 4 db M8 hatlapú anyával /DIN Rd 8-10 x 16 St FT 25 38, /-DIN Rd 8-10 x , /...: Keresztösszekötő körvezeték és felfogó-/ földelő csatlakozórúd összekötéséhez 60 Rd 8-10 x Rd 16 összekötéséhez Betétlemezzel 4 db M8 x 25 hatlapfejű csavarral és 4 db M8 hatlapú anyával /FL DIN 8-10 x FL30 St 252/FL DIN: Keresztösszekötő kör- és szalagvezetékekhez Rd 8-10 x FL30 összekötéséhez 4 db M8 x 25 hatlapfejű csavarral és 4 db M8 hatlapú anyával darab kg/% db St / F F 25 28, Rd 8-10 St 253: Keresztösszekötő körvezetékekhez Rd 8-10 x Rd 8-10 összekötéséhez 4 db M8 x 25 hatlapfejű csavarral és 4 db M8 hatlapú anyával darab kg/% db St / F F 25 30, Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát. TBS 207

35 Keresztösszekötő 253 Rd 8-10 x 16 St 253: Keresztösszekötő körvezetékekhez darab kg/% db St / F F 25 29, Rd 8-10 x Rd 16 összekötéséhez 4 db M8 x 25 hatlapfejű csavarral és 4 db M8 hatlapú anyával Szerkezeti kapocs Csatlakoztatható : darab kg/% db TG / FT 5004/12 DIN Rd 8-10 max , /20 DIN Rd , Kérésre további tájékoztatást nyújtunk az MSZ EN szabványnak megfelelően bevizsgált villámvédelmi alkatrészeinkről. Árak a DEL-jegyzés alapján, lásd anyaginformációk. 5004/...: Perembekötő és szerkezeti kapocs F 35 T Max. 12, illetve vastag szerkezetre Fix-Kontakt szorítócsavarral 2 db M8 x 20 hatlapfejű tűzihorganyzott acél csavarral Kapocstest tűzihorganyzott temperöntvényből 63 Csatlakoztatható : /20 FT St FT Rd /20..: Szerkezeti kapocs , A körvezeték a szerkezettel phuzamosan vagy arra merőlegesen rögzíthető Max. 20 vastag szerkezetre Rögzítés M10 hatlapfejű csavarral 36 Perembekötő kapocs Csatlakoztatható : darab kg/% db Zn 269 max. 5 Zn 50 14, /MS max. 5 Zn 50 14, Kérésre további tájékoztatást nyújtunk az MSZ EN szabványnak megfelelően bevizsgált villámvédelmi alkatrészeinkről. Árak a DEL-jegyzés alapján, lásd anyaginformációk. 269/...: Perembekötő-kapocs ø es lemezvastagságig A lemezperemhez képest kereszt- és hosszirányú rögzítéshez, 4 db M6 x 16 hatlapfejű csavarral Csatlakoztatható : 270 max. 10 St FT 50 13, / max , Kérésre további tájékoztatást nyújtunk az MSZ EN szabványnak megfelelően bevizsgált villámvédelmi alkatrészeinkről. Árak a DEL-jegyzés alapján, lásd anyaginformációk. 270/...: Perembekötő-kapocs 10 -es lemezvastagságig A lemezperemhez képest kereszt- és hosszirányú rögzítéshez TBS Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkát.
