1 03 Kötõelemek Assy csavarok AW fedõkupakok Assykombi Hatlapfejû facsavar Facsavarok Huzalszegek Szintezõk Tokrögzítõ csavarok Gipszkarton csavarok Metrikus csavarok Anyák Alátétek Menetes rudak Mûanyag nyílászárók csavarjai Lemezcsavarok Önfúró lemezcsavarok Szárnyaspias Ászokcsavar Szerelõszalag Beütõszeg Popszegecsek Popszegecs húzók Hegesztõ elektródák huzalok Hegesztõ spray Turbo Jet

2 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H /B B

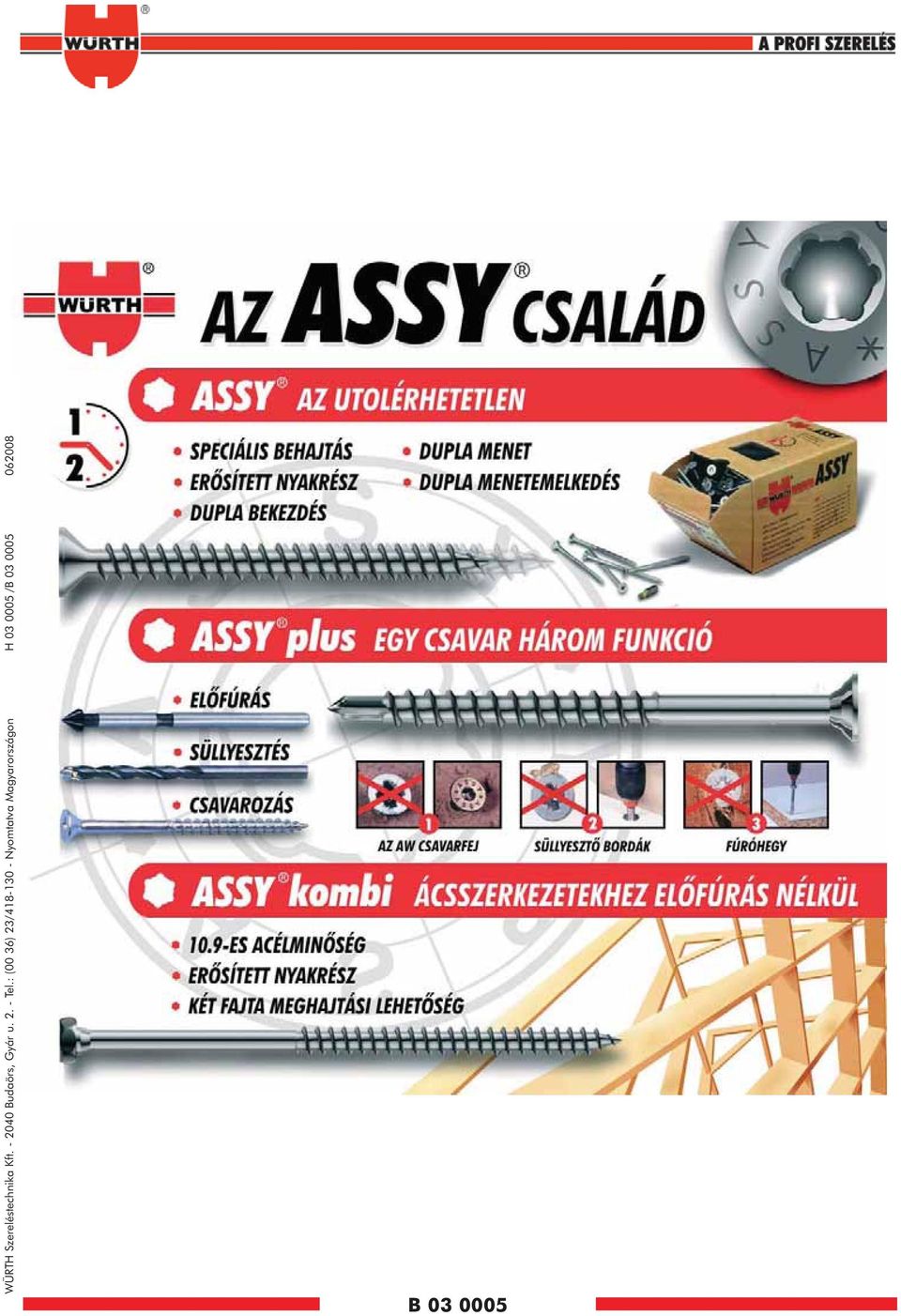

3 ASSY Újdonság a Würthtõl a szupergyors HighTech csavar WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H /B /2008 B

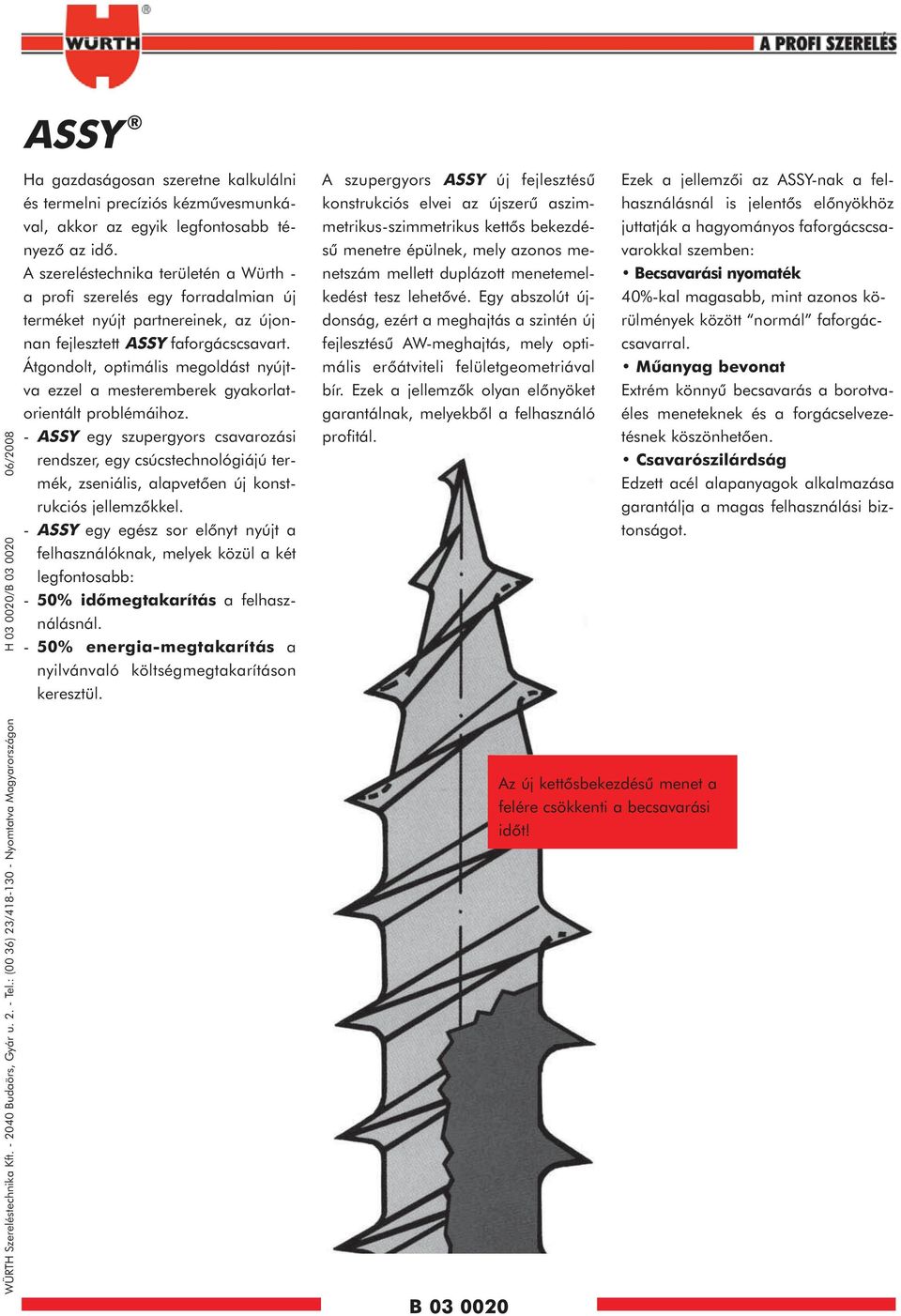

4 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H /B /2008 ASSY Ha gazdaságosan szeretne kalkulálni és termelni precíziós kézmûvesmunkával, akkor az egyik legfontosabb tényezõ az idõ. A szereléstechnika területén a Würth a profi szerelés egy forradalmian új terméket nyújt partnereinek, az újonnan fejlesztett ASSY faforgácscsavart. Átgondolt, optimális megoldást nyújtva ezzel a mesteremberek gyakorlatorientált problémáihoz. ASSY egy szupergyors csavarozási rendszer, egy csúcstechnológiájú termék, zseniális, alapvetõen új konstrukciós jellemzõkkel. ASSY egy egész sor elõnyt nyújt a felhasználóknak, melyek közül a két legfontosabb: 50% idõmegtakarítás a felhasználásnál. 50% energiamegtakarítás a nyilvánvaló költségmegtakarításon keresztül. A szupergyors ASSY új fejlesztésû konstrukciós elvei az újszerû aszietrikusszietrikus kettõs bekezdésû menetre épülnek, mely azonos menetszám mellett duplázott menetemelkedést tesz lehetõvé. Egy abszolút újdonság, ezért a meghajtás a szintén új fejlesztésû AWmeghajtás, mely optimális erõátviteli felületgeometriával bír. Ezek a jellemzõk olyan elõnyöket garantálnak, melyekbõl a felhasználó profitál. B Az új kettõsbekezdésû menet a felére csökkenti a becsavarási idõt! Ezek a jellemzõi az ASSYnak a felhasználásnál is jelentõs elõnyökhöz juttatják a hagyományos faforgácscsavarokkal szemben: Becsavarási nyomaték 40%kal magasabb, mint azonos körülmények között normál faforgáccsavarral. Mûanyag bevonat Extrém könnyû becsavarás a borotvaéles meneteknek és a forgácselvezetésnek köszönhetõen. Csavarószilárdság Edzett acél alapanyagok alkalmazása garantálja a magas felhasználási biztonságot.

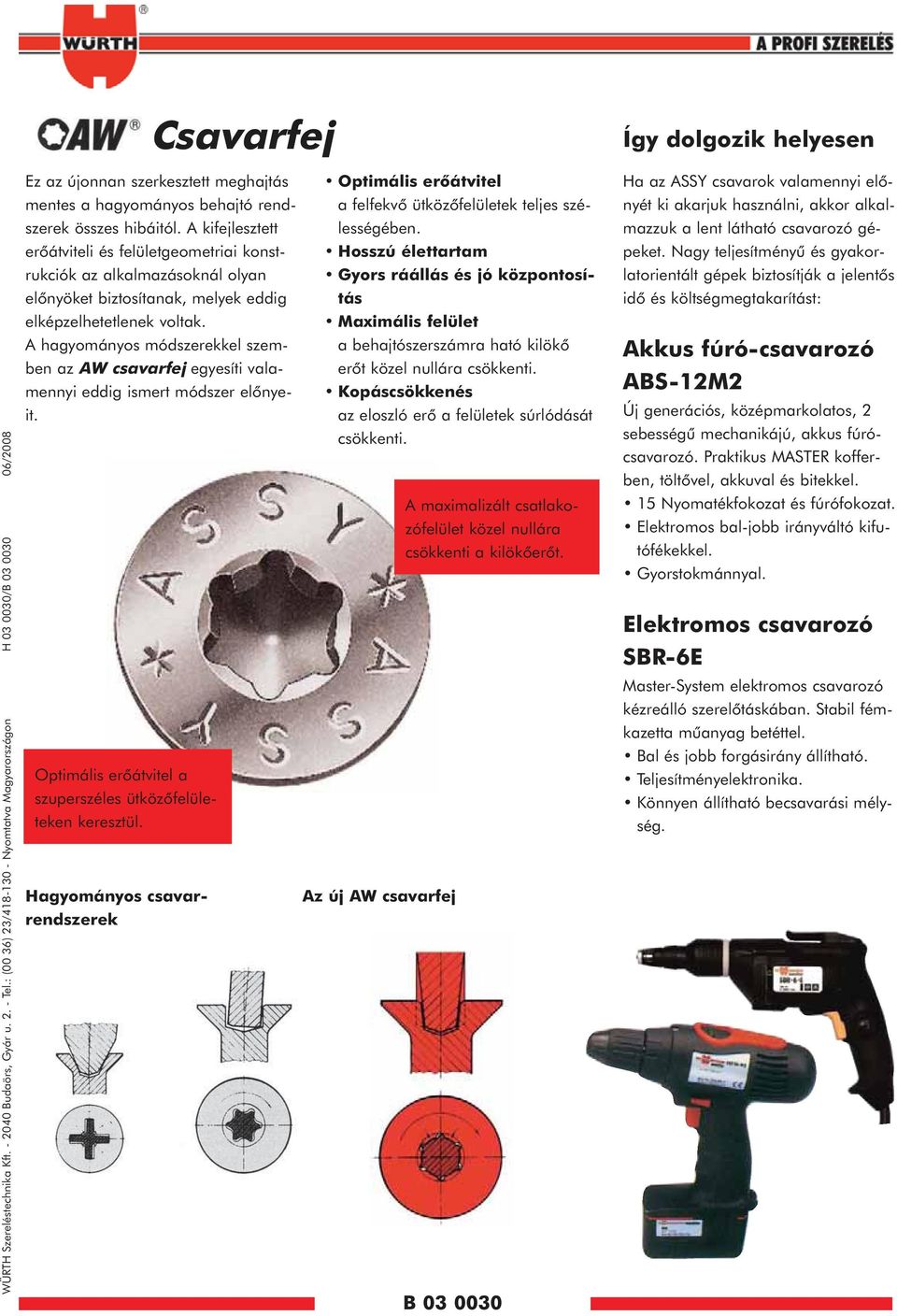

5 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H /B /2008 Csavarfej Ez az újonnan szerkesztett meghajtás mentes a hagyományos behajtó rendszerek összes hibáitól. A kifejlesztett erõátviteli és felületgeometriai konstrukciók az alkalmazásoknál olyan elõnyöket biztosítanak, melyek eddig elképzelhetetlenek voltak. A hagyományos módszerekkel szemben az AW csavarfej egyesíti valamennyi eddig ismert módszer elõnyeit. Optimális erõátvitel a szuperszéles ütközõfelületeken keresztül. Hagyományos csavarrendszerek Optimális erõátvitel a felfekvõ ütközõfelületek teljes szélességében. Hosszú élettartam Gyors ráállás és jó központosítás Maximális felület a behajtószerszámra ható kilökõ erõt közel nullára csökkenti. Kopáscsökkenés az eloszló erõ a felületek súrlódását csökkenti. Az új AW csavarfej A maximalizált csatlakozófelület közel nullára csökkenti a kilökõerõt. B Így dolgozik helyesen Ha az ASSY csavarok valamennyi elõnyét ki akarjuk használni, akkor alkalmazzuk a lent látható csavarozó gépeket. Nagy teljesítményû és gyakorlatorientált gépek biztosítják a jelentõs idõ és költségmegtakarítást: Akkus fúrócsavarozó ABS12M2 Új generációs, középmarkolatos, 2 sebességû mechanikájú, akkus fúrócsavarozó. Praktikus MASTER kofferben, töltõvel, akkuval és bitekkel. 15 Nyomatékfokozat és fúrófokozat. Elektromos baljobb irányváltó kifutófékekkel. Gyorstokmánnyal. Elektromos csavarozó SBR6E MasterSystem elektromos csavarozó kézreálló szerelõtáskában. Stabil fémkazetta mûanyag betéttel. Bal és jobb forgásirány állítható. Teljesítményelektronika. Könnyen állítható becsavarási mélység.

6 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H /B /2008 Döntõ elõnyök a felhasználónak: 50% idõmegtakarítás a felhasználásnál 50% energiamegtakarítás Az ASSY jellemzõi magukért beszélnek Becsavarási nyomaték 40%kal magasabb, mint azonos körülmények között normál faforgácscsavarral. Mûanyag bevonat Extrém könnyû becsavarás a borotvaéles meneteknek és a forgácselvezetésnek köszönhetõen. Idõ (s) Erõ (Nm) Becsavarási idõ Idõmegtakarítás 50 % Becsavarási nyomaték ASSY Faforgácscsavar ASSY Út () Faforgácscsavar Út/Idõ B % magasabb Csomagolás profiknak Gyakorlatias, kipróbált, környezetkímélõ elõállítású profi csomagolásban juthat az ASSY csavarokhoz, öt szabvány dobozméretben, praktikus kiszedõrendszerrel. E csomagolás elõnyeit tisztán áttekinthetõ készlet, gyors hozzáférés, stabil csomagolás önnek, mint profi mesterembernek biztosíthatja a Würthnél. A Würth a fejlõdés és a minõség ASSY, a szupergyors csavar az AW csavarfejjel maga a fejlõdés, gyakorlatorientált problémamegoldás profi felhasználónak, még jobb termelékenységgel, egyazon behajtásnál idõ és költségmegtakarítást is megcélozhat. Meghatározó szempontok a döntõ versenyelõnyök megszerzéséért. Mint minden Würth termék az ASSY is megfelel a legszigorúbb minõségi követelményeknek, sõt azokon túlmenõen új csúcsminõségi követelményeket fektet le. Ha még többet szeretne az ASSYról tudni, nem probléma. Területi képviselõink szívesen nyújtanak bõvebb tájékoztatást.

7 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H /B /2008 A felületi kiképzés a barnítás, nikkelezés és rezezés csak optikai megjelenés célt szolgál, így korrózió védelmet nem szabvány szerint bevizsgálva. Utalás: A csavart kültéren és szobában rövid ideig vagy állandóan nedvesség éri nem használható. Alternatíva: ASSY A2! Kiválóan megfelel a mûhelyek igényeinek. A speciális menetgeometria miatt a biztonság és gyorsaság magas foka a felhasználó számára. AWmeghajtás ASSY 3,04,5 Régi Új Elõny Becsavarási nyomaték Becsavarási idõ ,0 40 % magasabb ,5 Erõ (Nm) Idõ megtakarítás 50 % ASSY Faforgácscsavar Idõ (s) 3 bittel az összeset! Különbözõ bitnagyságok gyakori cseréje elmarad! A nagyobb AW 20as 3,5es nél kisebb a bitbeszorulás Faforgácslapcsavar ASSY ,0 Út () Út/Idõ ,5 Aszimetrikus dupla menet Kiváló tulajdonságok speciálisan forgácslap anyagokhoz ,0 B A nagyobb AW 30as 6,0os nél kisebb a bitbeszorulás ,0 ASSY II 5,06,0 AW meghajtás Jobb erõátvitel. Magasabb élettartam. Optimális központozás. A Bit lehetõ legnagyobb felfekvési felülete a csavarmeghajtásban. Kidobóerõ nincs Általános építésbiztonsági minõsítés Általános építésbiztonsági minõsítés 5x110 tõl marószár Eddigi meghajtórendszerek AWmeghajtás Aszimetrikus durva menet Kiváló tulajdonságok speciálisan puha és kemény faanyagokhoz

8 ASSY Bit színe Süllyesztett fejû, horganyzott Süllyesztett fejû, féilg menetes horganyzott Süllyesztett fejû, sárgára horganyzott Süllyesztett fejû, féilg menetes, sárgára horganyzott Süllyesztett fejû, brünírozva Lencse és süllyesztett fejû, horganyzott Lencse és süllyesztett fejû, sárgára horganyzott Lencse és süllyesztett fejû, nikkelezett Lencse és süllyesztett fejû, rezezett Dfejû, horganyzott* x L x b dk dk dk Cse./db WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H /B / , ,90 5,90 6, ,5 20 6, , , * egymenetes AW 10 AW 20 B

9 ASSY Bit színe Süllyesztett fejû, horganyzott Süllyesztett fejû, féilg menetes horganyzott Süllyesztett fejû, sárgára horganyzott Süllyesztett fejû, féilg menetes, sárgára horganyzott Süllyesztett fejû, brünírozva Lencse és süllyesztett fejû, horganyzott Lencse és süllyesztett fejû, sárgára horganyzott Lencse és süllyesztett fejû, nikkelezett Lencse és süllyesztett fejû, rezezett Dfejû, horganyzott* x L x b dk dk dk Cse./db 1000 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H /B / , ,90 7,90 8, ,5 26 8, ,80 9, * egymenetes AW 20 B

10 ASSY II Bit színe Süllyesztett fejû, horganyzott Süllyesztett fejû, féilg menetes horganyzott Süllyesztett fejû, sárgára horganyzott Süllyesztett fejû, féilg menetes, sárgára horganyzott Lencse és süllyesztett fejû, horganyzott Lencse és süllyesztett fejû, sárgára horganyzott Lencse és süllyesztett fejû, nikkelezett WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H /B /2008 Dfejû, horganyzott* Dfejû, félig menetes horganyzott* x 5,0 6,0 L x b dk dk dk Cse. /db ,50 9,50 10, ,00 12,35 12, * egymenetes AW 20 AW 30 B

11 A Probléma: A modern famegmunkáló azzal foglalkozik nap mint nap, hogy a legkülönfélébb faanyagokat egymással és más anyagokkal összekösse. Ehhez leggyakrabban hagyományos faforgácscsavarokat használnak. Ezek azonban éppen a kialakításuk miatt gyakran nem teljesíthetik a biztos összekapcsolás és optikai tetszetõség magas követelményeit. WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H /B /2008 Az ok: A csavarhegy behatol a farostok közé, ezáltal egy repedésképzõdést indít el. A megoldás: ASSY plus Nagyrészt olyan mértékben növekszik ez a repedés a menet és a fej ékhatása miatt, hogy az összecsavarozás használhatatlanná válik. Az ASSY plus csavar funkciói: A körülményes elõfúrás elfelejthetõ! B AWmeghajtás Felhasználói elõnyök: AWmeghajtás A behajtó pontosan illeszkedik. Nincs kiugrás Maróbordák A süllyesztést tisztán elõmetszi. Könnyû besüllyesztés. Egymenetû asszimetrikus csavarmenet Könnyû összecsavarozás. Nagy megszakítási nyomaték. Fúróhegy Biztos támaszkodás. Nincs repedésképzõdés.

12 ASSY plus WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H /B /2008 Keményfa összekapcsolás Korpuszösszecsavarozás Ablakösszekötés Padlószegély Vasalatok Gépicsavarozás Szakmák: Bútorgyártás, Belsõépítészet, Ablaképítés. B

13 ASSY plus WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H /B /2008 Csomagolás Faház építés Ajtókeret csavarozás Brancsok: ács, tetõépítés Falborítás Szarufa csavarozás Kerítés építés B

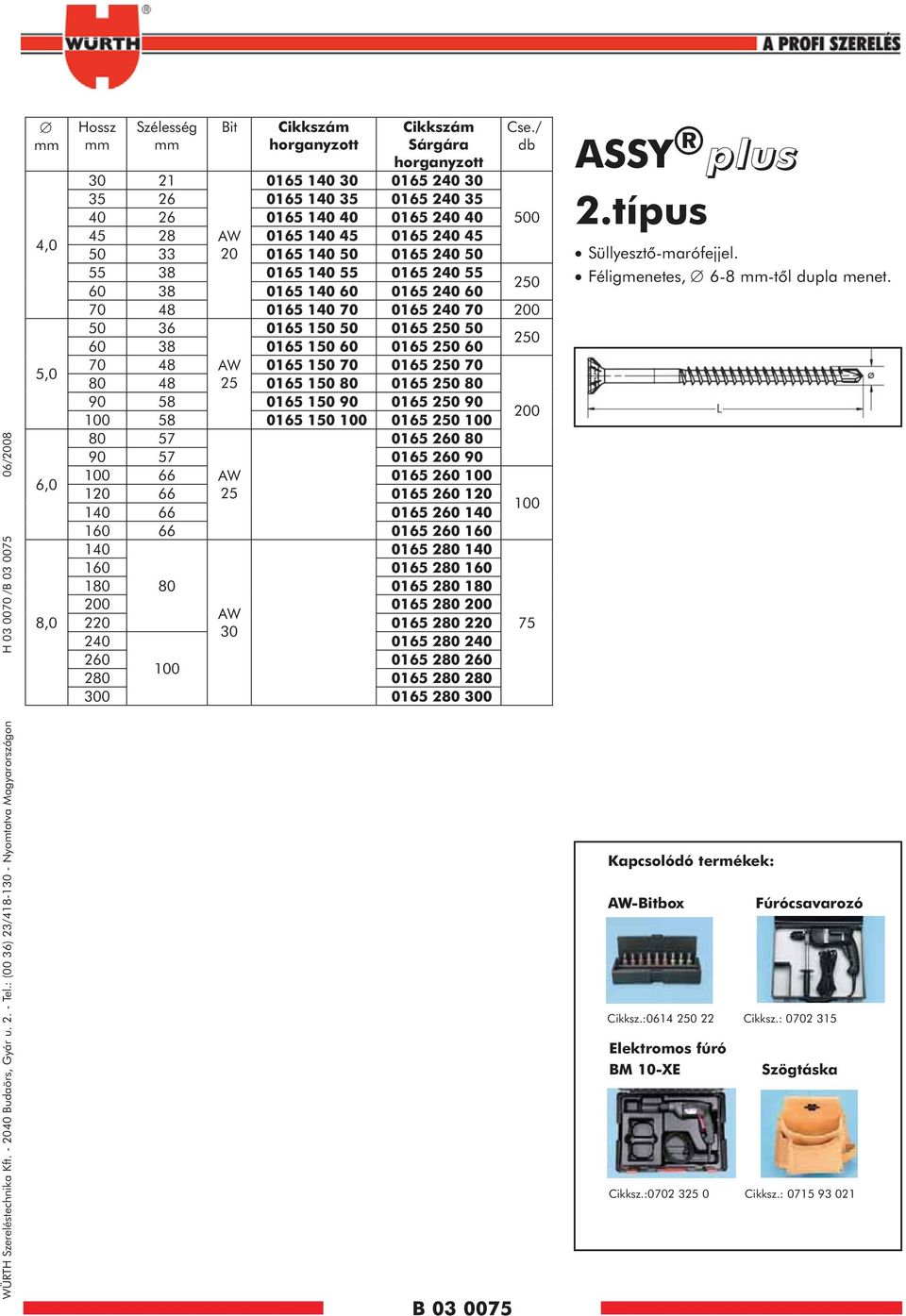

14 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H /B /2008 4,0 5,0 6,0 8,0 Hossz Szélesség Bit horganyzott Sárgára horganyzott Cse./ db AW AW AW AW B ASSY plus 2.típus Süllyesztõmarófejjel. Féligmenetes, 68 tõl dupla menet. Kapcsolódó termékek: AWBitbox Fúrócsavarozó Cikksz.: Cikksz.: Elektromos fúró BM 10XE Szögtáska Cikksz.: Cikksz.:

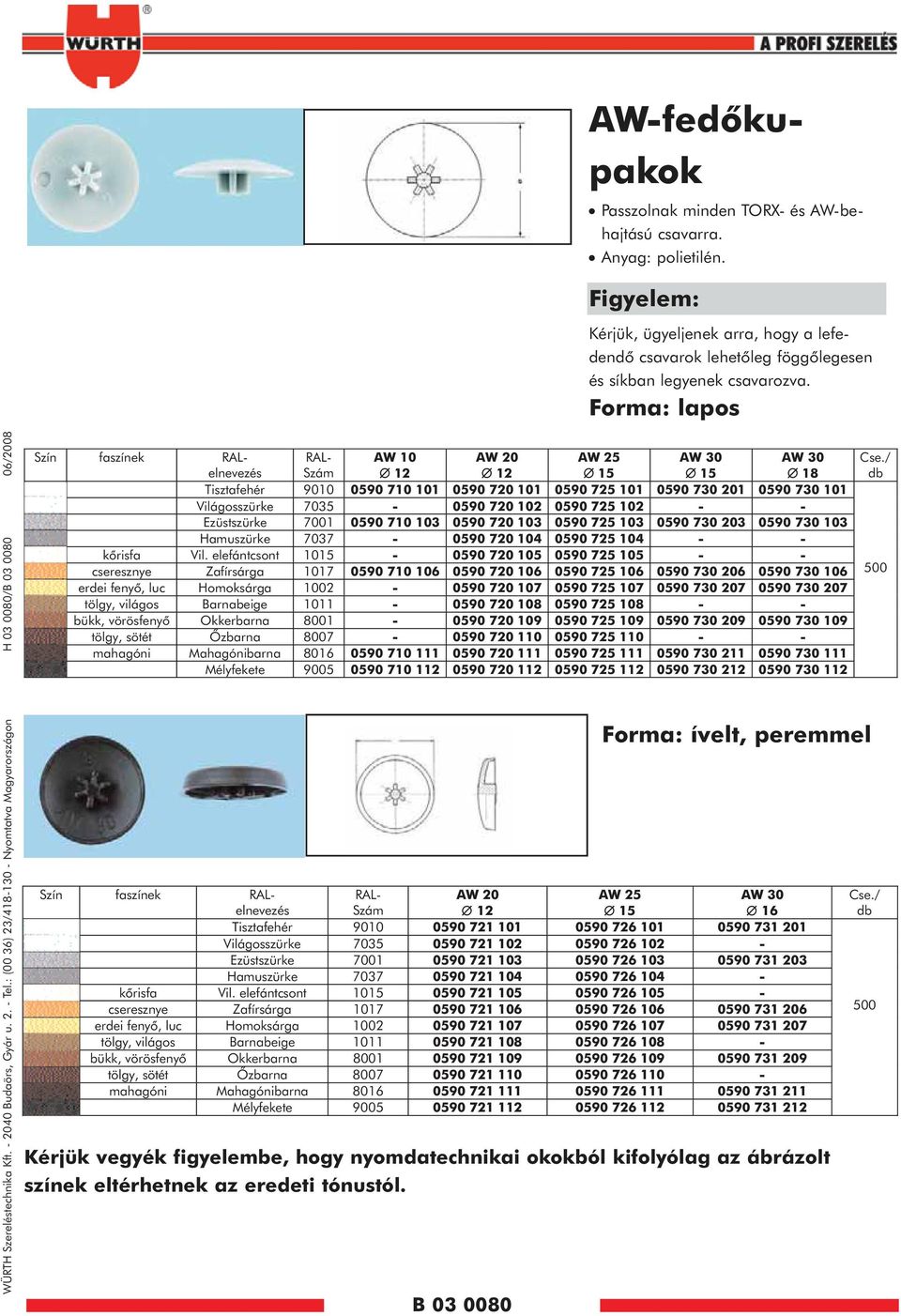

15 AWfedõkupakok Passzolnak minden TORX és AWbehajtású csavarra. Anyag: polietilén. Figyelem: Kérjük, ügyeljenek arra, hogy a lefedendõ csavarok lehetõleg föggõlegesen és síkban legyenek csavarozva. Forma: lapos WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H /B /2008 Szín faszínek RALelnevezés RAL Szám AW AW AW AW AW Tisztafehér Világosszürke Ezüstszürke Hamuszürke kôrisfa Vil. elefántcsont cseresznye Zafírsárga erdei fenyô, luc Homoksárga tölgy, világos Barnabeige bükk, vörösfenyô Okkerbarna tölgy, sötét Ôzbarna mahagóni Mahagónibarna Mélyfekete Forma: ívelt, pereel Szín faszínek RALelnevezés RAL Szám AW AW AW Tisztafehér Világosszürke Ezüstszürke Hamuszürke kôrisfa Vil. elefántcsont cseresznye Zafírsárga erdei fenyô, luc Homoksárga tölgy, világos Barnabeige bükk, vörösfenyô Okkerbarna tölgy, sötét Ôzbarna mahagóni Mahagónibarna Mélyfekete Kérjük vegyék figyelembe, hogy nyomdatechnikai okokból kifolyólag az ábrázolt színek eltérhetnek az eredeti tónustól. B Cse./ db 500 Cse./ db 500

16 ASSYKOMBI Az állványcsavar új generációja, aminek nem kell elõfúrni. Két meghajtási móddal is becsavarozható és 10.9es anyagminõségû. 10 DÖNTÕ ÉRV! ASSY KOMBI ÁLLVÁNYCSAVAR (DIN 571) WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.:(00 36) 23/ Nyomtatva Magyarországon H /B / Egy munkafolyamatba beépíthetõ Nincs szükség idõtrabló elõfúrásra A beépítésnél nem kell szerszámot cserélni Speciális csúszóbevonat segíti a becsavarozást Anyag minõsége 10.9es acél Két meghajtási móddal rendelkezik (Kombi) A meghajtás sarkai gömbölyítettek a ferde betekerés és felületi sérülés elkerülése érdekében A fej alatt a csavar nyakban erõsített, az alátétet is könnyebben központosítja Azonos méretnél nagyobb kihúzóerõ szükséges Azonos méretnél nagyobb nyíróerõ B Minimum két munkafolyamat kell a beépítéshez Szükséges elõfúrni A beépítésnél elkerülhetetlen a szerszámcsere Nincs csúszóbevonat a felületén Anyag minõsége: 4.8as acél Csak hatlapú meghajtással rendelkezik A hatlapú fej sarkai nem gömbölyítettek Nincs megerõsítve a nyakrész Azonos méretnél kisebb kihúzóerõ Azonos méretnél kisebb nyíróerõ

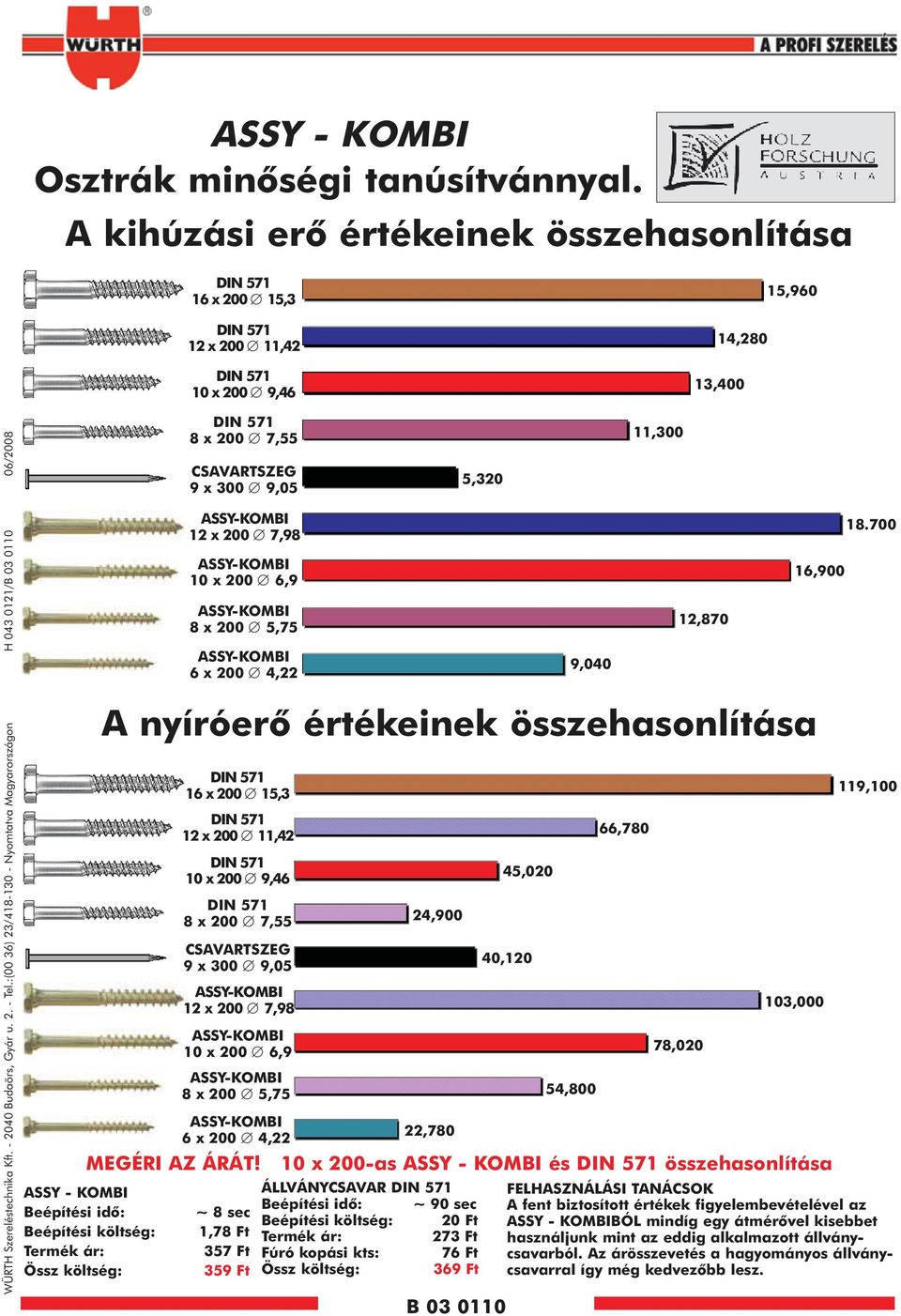

17 ASSY KOMBI Osztrák minõségi tanúsítvánnyal. A kihúzási erõ értékeinek összehasonlítása DIN x ,3 DIN x ,42 DIN x 200 9,46 14,280 13,400 15,960 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.:(00 36) 23/ Nyomtatva Magyarországon H /B /2008 ASSY KOMBI Beépítési idõ: Beépítési költség: Termék ár: Össz költség: DIN x 200 7,55 CSAVARTSZEG 9 x 300 9,05 ASSYKOMBI 12 x 200 7,98 ASSYKOMBI 10 x 200 6,9 ASSYKOMBI 8 x 200 5,75 ASSYKOMBI 6 x 200 4,22 5,320 A nyíróerõ értékeinek összehasonlítása DIN x ,3 DIN x ,42 DIN x 200 9,46 DIN x 200 7,55 CSAVARTSZEG 9 x 300 9,05 ASSYKOMBI 12 x 200 7,98 ASSYKOMBI 10 x 200 6,9 ASSYKOMBI 8 x 200 5,75 ASSYKOMBI 6 x 200 4,22 ~ 8 sec 1,78 Ft 357 Ft 359 Ft 24,900 22,780 B ,020 40,120 9,040 54,800 66,780 11,300 78,020 12,870 16, ,000 MEGÉRI AZ ÁRÁT! 10 x 200as ASSY KOMBI és DIN 571 összehasonlítása ÁLLVÁNYCSAVAR DIN 571 Beépítési idõ: ~ 90 sec Beépítési költség: 20 Ft Termék ár: 273 Ft Fúró kopási kts: 76 Ft Össz költség: 369 Ft ,100 FELHASZNÁLÁSI TANÁCSOK A fent biztosított értékek figyelembevételével az ASSY KOMBIBÓL mindíg egy átmérõvel kisebbet használjunk mint az eddig alkalmazott állványcsavarból. Az árösszevetés a hagyományos állványcsavarral így még kedvezõbb lesz.

18 ASSY Kombi II Az Assy Kombi csavar hatlapfejû és integrált AW40 es meghajtással speciálisan a faszerkezet / ácsszerkezetek és elemes és faház építéséhez és csavarozásához. WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H / B /2008 L b Meghajtás Acél horganyzott , Hatlapfej AW , Hatlapfej AW , Hatlapfej AW Cse./ db Tudnivalók: A csavart nem lehet alkalmazni idõjárásnak, nedvességnek, klórgáznak közvetlenül kitett helyeken Csúcs A 34 o os hegy pontos pozicionálást tesz lehetõvé. Csavarmenet A mûanyag bevonatú és aszietrikus menetkialakítás 30%os idõmegtakarítást jelent felhasználáskor. Szármaró A szármaró a menet után csökkenti a becsavarási nyomatékot. Vékony szár A vékony szár feszültségmentes anyag felhasználást tesz lehetõvé. Fej Kombinált hatlapú fej + AW meghajtás. AW Meghajtás Jobb erõátvitel. Optimális központosítás. Magas élettartam. Az egyenletes erõeloszlás megakadályozza a felület sérülését. Anyaga Edzett acél, horganyzott és passzivált. Kiegészítõ cikkek BS 13 SEC Assy csavarozógép : AWBehajtóhegyek : Hatlapú csavarbehajtó Méret Csavar /16 mágnessel B

19 ASSY 3.0 SK Nagy átmérõjû fejével kifejezetten faházépítéshez, ácsipari munkákhoz, csavarozáskor lépcsõépítésre és elemes fa és paneles ház építésére alkalmas. WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H / B /2010 6,0 8,0 1 L b Erő/Nm szármaró ASSY 3.0 d k A méretek tájékoztató jellegűek. Technikai változás fenntartva. Idő Meghajtás Cse./db x x x x x x x AW x x x x x x x x x x x x x x x x 23 AW x x x x x x x Facsavar Különbség 30% Szármaró 60x70 tõl B Tudnivalók: A csavart nem lehet alkalmazni időjárásnak, nedvességnek, klórgáznak közvetlenül kitett helyeken. Csúcs A 34 o os hegy pontos pozicionálást tesz lehetővé. A csavar hegyén található ellenmenetnek köszönhetően a faanyagra ható feszítő erők jelentősen csökkennek. A becsavarási nyomaték jelentősen kisebb, mint a hagyományos faforgácslapcsavaroknál, növelve a behajtó gép és a bit élettartamát. Csavarmenet A műanyag bevonatú és aszietrikus menetkialakítás 30%os időmegtakarítást jelent felhasználáskor. Szármaró A szármaró a menet után 20%kal csökkenti a becsavarási nyomatékot. Vékony szár A vékony szár feszültségmentes anyag felhasználást tesz lehetővé. AW Meghajtás Jobb erőátvitel. Optimális központosítás. Magas élettartam. Az egyenletes erőeloszlás megakadályozza a felület sérülését. Anyaga Edzett acél, horganyzott, sárgára passzivált. Kiegészítõ cikkek: BS 13 SEC Assy csavarozógép : AWBehajtóhegyek :

20 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H / B / x x x x x x , x AW x x x x x x x x x x x x x x , x AW x x x x x x x A méretek tájékoztató jellegűek. Technikai változás fenntartva ASSY 3.0 SK B

21 Hatlapfejû facsavar (állványcsavar) DIN 571 Erõs faösszekötésekhez. A hatlapfej miatt jobb erõrátvitel a becsavarozásnál. A facsavar nyomja az anya menetét, nem vágja. Az átmérõ és a fafajta szerint (keményfa), magméretre elõ kell fúrni. WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H /B /2008 Hossz 5 Kulcs: 8 Cse./db 6 Kulcs: 10 Faépítésben, speciálisan készsorházépítésben, szerelõcsarnokban, kiállításépítésben, hajóépítésben, jármûépítésben stb. Cse./db 8 Kulcs: 13 Cse./db / / / / / / B Alkalmazás

22 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon H /B /2008 Hossz 10 Kulcs: 17 Cse./db 12 Kulcs: 19 Cse./db 16 Kulcs: / / / / / / / Anyag: A2 Hossz 6 Kulcs: 10 Cse./db 7 Kulcs: 12 Cse./db 8 Kulcs: 13 Cse./db 10 Kulcs: Felület: tûzi horganyzott Hossz 7 Kulcs: Cse./db 100 Hossz 7 Kulcs: Cse./db 100 B Cse./db. 25 1/25 1 Cse./db Hatlapfejû facsavarokat és mûanyag gombatömítéseket szinte kizárólag hullámeternitlemezek fagerendán való rögzítésénél használnak. Tûzi horganyzott csavaroknak nagyon jó a korrózióval szembeni ellenállóképességük. A horganyréteg vastagsága majd tízszer erõsebb, mint a galvanikus bevonatoknál. A felület gyártástól függõ érdessége a jó védelem és a horganyréteg nagyobb vastagságának jele.

23 WÜPOFAST Az újfajta elõállítási és ellenõrzési eljárásnak köszönhetõen magas minõség. WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel: Nyomtatva Magyarországon H /B /2008 Hajlítási szög Törési forgatónyomaték Becsavaró nyomaték Edzett acél Törési forgatónyomaték Becsavarási forgatónyomaték B Elõnyök 25 o hegy Abszolút pontos illesztés úgy kemény felületeken mint bevont és vízálló forgácslapokon valamint minden fafajtán, faszerkezetanyagon és középsûrû rostlemezen (MDF). Mûanyag csúszóbevonat Könnyû becsavarás az éles csavarmenetek miatt csúszássegítõ réteggel. WÜPOFAST 3 jellemzõ, amely magáért beszél: Minél nagyobb a hajlásszög, annál rugalmasabb a csavar, ezáltal minimalizálódik a letörés. Törési forgatónyomaték Az edzett acél minõségi ellenõrzése miatt magas mértékû felhasználói biztonság. Becsavarási forgatónyomaték Függ a mûanyagcsúszórétegtõl a tiszta menettõl valamint a menetoldalaktól. Könnyû és gyors (felhasználóbarát) csavarozás.

24 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel: Nyomtatva Magyarországon H /B /2008 x L x b 2,4 3,0 3,5 4,0 4, os hegy Bit színe Z 1 (PZD 1) Z 2 (PZD 2) Süllyesztett fej horganyzott Süllyesztett fej félig menetes horganyzott Süllyesztett fej sárgára kromátozva Süllyesztett fej félig menetes sárgára kromátozva Süllyesztett fej brünírozva Süllyesztett fej félig menetes brünírozva Süllyesztett lencse fej horganyzott Süllyesztett lencse fej brünírozva Süllyesztett lencse fej sárgára kromátozva Süllyesztett lencse fej nikkelezve Süllyesztett lencse fej réz bevonattal Pan Head horganyzott Pan Head félig menetes horganyzott os hegy B Cse./ db

25 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel: Nyomtatva Magyarországon H /B /2008 x L x b 4,5 5,0 6, os hegy Bit színe Süllyesztett fej horganyzott Süllyesztett fej félig menetes horganyzott Süllyesztett fej sárgára kromátozva Süllyesztett fej félig menetes sárgára kromátozva Süllyesztett fej brünírozva Süllyesztett fej félig menetes brünírozva Süllyesztett lencse fej horganyzott Süllyesztett lencse fej brünírozva Süllyesztett lencse fej sárgára kromátozva Süllyesztett lencse fej nikkelezve Süllyesztett lencse fej réz bevonattal Pan Head horganyzott Pan Head félig menetes horganyzott Z 2 (PZD 2) Z 3 (PZD 3) 25 os hegy B Cse./ db

26 Huzalszegek DIN 1151 Acél, blank WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon B /2008 Méret Acél, blank 1,4x ,4x ,6x ,8x ,0x ,2x ,2x ,5x ,8x ,8x ,1x ,1x ,4x ,2x ,2x ,6x ,0x ,0x kg/cse Cse 5 5 B Alapanyagminõség: alacsony karbontartalmú ötvözetlen acél Msz ISO ill. DIN

27 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.:(00 36) 23/ Nyomtatva Magyarországon H /B /2008 Jamocsavar Szintezhetõ, távolságtartó csavar, fal és mennyezetburkolatokhoz. Mindenütt ahol a belsõépítészetben padló, fal és plafonburkolás kezdõdik, a Jamocsavar mint szintezõcsavar ugyanúgy bevethetõ, akár új építésrõl, akár felújításról van szó. 1.típus: Fa/Beton Alkalmazási terület: felújítás/betonfödém Az alkalmazási területek áttekintése padlólap terhelési okból a szinezett léceket ékekkel rögzíteni (esetleg enyvezni) üreges téglában (csak cápa tiplivel cikkszám: ) szarufákon gerenda álmennyezet betonborítások vagy falak, (csak cápa tiplivel cikkszám: ) B Felhasználói elõnyök: Nincs idõrabló aláékelés. Szintkiegyenlítés csavarhúzóval vagy csavarozógéppel. Nagyon gyors összecsavarozás. 50 %os idõmegtakarítás. Torx meghajtás 2.típus: Fa/Fa Alkalmazási terület: újépítés/tetõkialakítás

28 Felhasználás 1.típus: Fa/Beton (gyûrûspersellyel) WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.:(00 36) 23/ Nyomtatva Magyarországon H /B /2008 Elõfúrás 8 es Zebra ütvefúróval a lécen keresztül a betonfödémbe fúrni. Furatmélység = Csavarhossz. Párnafa rácsavarozása A Jamocsavart az AW 25ös meghajtóval addig csavarozzuk, amíg a párnafát rá nem húzzuk az alapra és a csavar fejét min. 2 re behúzzuk a párnafába. 2.típus: Fa/Fa Csavar ráillesztése Standard szintezõ csavar Fa/Fa Dübel behelyezés 8 es Cápa tiplit teljesen beütni. Távolság szintezése Állítsuk a gépet balraforgatásra és a csavart addig tekerjük vissza, amíg a kívánt távolságot el nem érjük. Párnafa rácsavarozása A Jamocsavart az TORX 25ös meghajtóval addig csavarozzuk, amíg a párnafát rá nem húzzuk az alapra és a csavar fejét min. 2 re behúzzuk a párnafába. Méret Felület Meghajtás Cse./db Øxhossz 6x100 Horganyzott Torx Bit 1/4 6 lap. Hossz 26, cikkszám: B Jamocsavar behelyezése 1.típus 2.típus Távolság szintezése Állítsuk a gépet balraforgatásra és a csavart addig tekerjük vissza, amíg a kívánt távolságot el nem érjük. Kiegészítõ termékek: csavarozó S 15 Ergo : Ütvefúró Cikszám: Vízmérték : Cápatipli :

29 Kiegészítõ termékek szárazépítészethez Direktfüggesztõ Megnevezés Méret Anyag Cse CD profilhoz 60/ Acél, horg. 100 Léchez 50/ WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon B /2008 Megnevezés Méret Anyag Cse 3 cm cm 60 Acél, horg cm B Akusztikus lengõkengyel

30 AmoIIIcsavar Önmetszõ csavar, fa, fém és mûanyagablakok feszültségmentes távolságtartó szereléséhez. Dübel nélküli rögzítés. Könnyû betekerés a meneten található metszõél miatt. Feszültségmentes ablakkeretek. Tûzvédelmileg bevizsgált, 120 perces tûzellenállóságra. Tûzvédelmi osztály: F = 120 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.:(00 36) 23/ Nyomtatva Magyarországon H /B /2002 Bevizsgálva jegyzõkönyv: / febr.13. Tûzvédelmi bevizsg. jegyzõkönyv: 3711/ jan.11. AW Meghajtás: A bit lehetõ legnagyobb felfekvési felülete a csavarmeghajtásban. A kidobóerõ csaknem nulla. Jobb erõátvitel. Optimális központosítás. Magasabb élettartam. Az egyenletes erõelosztás megakadályozza a felületi védõréteg megsérülését és ezáltal magasabb korrózióellenállást biztosít. 1.típus Fa és mûanyag profiloknál a csavarfej könnyen besüllyeszti magát. 2.típus A kis 8 átmérõjû fej miatt a fa, mûanyag és alumíniumablakok keskeny hornyaiba is becsavarozható. 3.típus A nagy laposfej miatt tisztán illeszkedik a fa, mûanyag és alumíniumablakokhoz. L L1 L2 Ø Meghajtás 1.típus 2.típus 3.típus Cse./ db * * ,5 AW *Folyamatos menet csaknem a fejig. Bit AW30, 1/4 6 lapú L 26, : Minden csomagban megtalálható. B

31 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.:(00 36) 23/ Nyomtatva Magyarországon H /B /2008 Szerelési útmutató Az ablakkeretet fúrjuk elõ 6,2 rel. Az építõanyag elõfúrása: minimális beültetési mélység (lásd alsó táblázat) plusz 10. Vastag vakolatrétegû falaknál a furatmélység a vakolatvastagsággal növekszik. Építõanyag Legkisebb becsavarási mélység Fúróátmérõ és hozzá tartozó fúró (cikkszáal) Beton 25 6,5 ütvefúróval ( / ) Mészkõ, teli tégla 40 Üreges tégla (min. 2 falas) 50 Habkõ, könnyûbeton 50 Gázbeton, puhafa 50 Nem kell elõfúrni. Csavarhossz Csavarhossz = keretszélesség+hézag+betekerési mélység furatmélység Kiegészítõ termékek Ablakszorító : keretszélesség hézag betekerési mélység 10 : ,0 ütvefúróval ( / / ), vagy többcélú HM fúróval ( / ) Figyelem: Ezen építõanyagokat NE ÜTVEFÚRÓ fokozatban, csak FÚRÓ fokozatban fúrjuk. Függönyfalrészek rögzítési távolságai Mûanyagablakoknál a rögzítési helyek közti maximális távolság (A) 700, míg fa és alumínium ablakoknál a maximális távolság nem haladhatja meg a 800 t. A rögzítési pont ne kerüljön közelebb mint kb.100 a keret sarkához (E), az osztó vagy zárcsatlakozókhoz (P). A belsõ saroktól mérni! Amobag Takarósapka AWbehajtó B : : Ütvefúrószár Többcélú HM fúrószár : :

32 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.:(00 36) 23/ Nyomtatva Magyarországon B /2008 Standard tokrögzítõ csavar L Ø Meghajtás 1.típus Süllyesztett fej Meghajtás 2.típus Kis fej Cse./db ,5 TORX 30 TORX Bit 1/4 6 lapú, hossz 26, : , B

33 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon M /H /B /2008 Kivitel L / Bit Cse./db Trombitafej, lemezcsavarmenet, 3,5 35 H2 (PR 2) Zebra pias fúróhegy Kivitel Bit L b Cse./db , Trombitafej duplamenet speciális 3,9 H szöghegy (PR 2) , , Gyorsépítõcsavarok betétedzésû acélból Felületedzett és foszfátozott. Gipszkartonlemezek rögzítésére különféle aljzatkonstrukciókon. Fémprofilok csavarozására 0,75 tõl 2,25 ig. Csavarozható a legkülönbözõbb fa és fém aljzatkonstrukción 1 ig. Fa aljzatkonstrukciókon való csavarozásokra. Kivitel Bit L / B / Cse./db Bit L / Cse./db Trombitafej, nagyon mély csavarmenet, éles hegy 3,9 H 2 (PR 2) H , (PR 2) Kivitel Bit L / Cse./db Marófej 20 hegy 4,0 H (PR 2) B Marófejû csavar 1000 Felületedzett és foszfátozott. Fermacellapok rögzítésére fa aljzatkonstrukcióknál.

34 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.: (00 36) 23/ Nyomtatva Magyarországon M /H /B /2008 L Bit Cse/db. 5,5 38 PH L Bit Cse/db ,9 45 PH 2 (PR 2) L Bit Cse/db ,0 30 PH 2 (PR 2) B Gipszkartonlapcsavar (kartonkarton csavar) Gipszkartonlapok egymáshoz csavarásához Éles durvamenet Edzett acél, foszfátozott Süllyesztett fej, PH 2es meghajtás Gipszrostlapcsavar Cementtel kötött lapok rögzítéséhez fém és fa aljzatkonstrukcióknál 1 ig. Hilomenet speciális tûheggyel. 60 os marófej PH 2es meghajtással. Edzett acél, foszfátozott. Cementtel kötött lapok rögzítéséhez fa aljzatkonstrukcióknál. 90 os marófej PH 2es meghajtással. Famenet 20 os heggyel. Edzett acél, foszfátozott.

35 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.:(00 36) 23/ Nyomtatva Magyarországon M /P /H /B /2008 Átmérõ L Bit 3,5 13,5 PH Névleges d 4,2 4,8 Fej d k 10,5 12,5 k 2,5 3,0 lp 4,0 4,5 Meghajtás H2 H2 Furat szélesség 0,93,1 1,754,3 Névleges d 4,2 4,8 Hossz l Horganyzott Ár e./cse. Feketére Ár e./cse. horganyzott / / / / / / B SVScsavar vázösszekötõ csavar Speciálisan gipszkartonváz építéshez ill. akusztikához. U és C profilok egymáshoz és egyéb vázszerkezetekhez történõ rögzítéséhez, darabonként 1 anyagvastagságig. Dupla lemezcsavarmenet. Edzett acél, foszfátozott. Opel csavar Rápréselt alátéttel Önfúró csavar mûanyagok vagy vékony lemezek felfogatásához, fém aljzatkonstrukcióra. Felületkezelés: horganyzott feketére horganyzott A rápréselt alátét által a felületi nyomás csökken, ezért az átszakadás veszélye minimálisra redukálható.

36 WÜRTH Szereléstechnika Kft Budaörs, Gyár u. 2. Tel.:(00 36) 23/ P /M /B /2008 d 1 b d 2 megeng. tûrés K max. r max. méret m beforg. min. beforg. max. M2,5 18 4,7 1,5 0,7 1 2,7 1,25 1,55 M3 19 5,6 1,65 0,8 1 2,9 1,5 1,8 M4 22 7,5 2,2 1,0 2 4,4 1,9 2,4 M5 25 9,2 h 14 2,5 1,3 2 4,6 2,1 2,6 M ,0 3,0 1,6 3 6,6 2,8 3,3 M ,5 4,0 2,0 4 8,7 3,9 4,4 Méret ( x L) fekete horg. acél A2 A4 M 2,5 x M 2,5 x M 2,5 x M 2,5 x M 2,5 x M 2,5 x M 2,5 x M 3 x M 3 x M 3 x M 3 x M 3 x M 3 x M 3 x M 3 x M 3 x M 3 x M 3 x M 3 x M 3 x M 3 x M 3 x M 4 x M 4 x M 4 x M 4 x M 4 x M 4 x M 4 x M 4 x M 4 x M 4 x M 4 x M 4 x M 4 x M 4 x M 4 x M 4 x M 4 x M 4 x M 4 x M 4 x L B M ,0 5,0 2,5 4 9,6 4,8 5,3 Süllyesztettfejû csavar Kereszthornyos, DIN 965 Anyaga: acél, 4.8 rozsdamentes acél A2, A4 Felület: horganyzott Készletek Kereszthornyos csavar készlet, DIN 7985/965, acél, horganyzott. Tartalma: 9 méret 4 x 10 6 x 20 = 1750 darab
