2 Bevezetés Éppen a megfelelő forgatónyomaték! Ez elengedhetetlen, ha pontos és eredményes munkára és az ismétlések pontosságára van szükség: érzékeny vagy drága szerkezetelemek csavarozásánál, szereléskor, a végső ellenőrzéskor vagy a minőség ellenőrzésekor. A tökéletes feladat-meghatározás a Weidmüller kézi forgatónyomatékos csavarhúzóhoz, egyedülálló, cserélhető penge rendszerrel. A Weidmüller csavarhúzóválaszték ergonomikus formájával és sokoldalúságával, amely speciálisan a professzionális használók magas igényeihez szabott, éppen a megfelelő megoldás. A Weidmüller az ergonomikus formával biztosítja, hogy megmaradjon a használó biztonsága, egészsége és hatékonysága. A biztonságos, kézi csavaros összeköttetésekre a Weidmüller csavarhúzók és kézi nyomatékcsavarhúzók speciális fogási geometriát, csúszásbiztonságot és speciális Softinish zónát nyújtanak az optimális kezelés, kézkímélő munka és elektromos biztonság biztosítása érdekében, még a kritikus alkalmazások során is. A kézi nyomatékcsavarhúzókhoz a Weidmüller ideális kiegészítésként elektromos csavarhúzók, standard bit-ek és innovatív, gyorsan cserélhető tartók széles választékát kínálja. A Weidmüller elektromos csavarhúzók ergonomikus formájuknál és a standardnak megfelelően beépített automata forgatónyomaték-szabályozójuknál fogva ideális egykezes eszközök a magas szintű ismétlési pontosság biztosításához. Olyan speciális alkalmazásokhoz is kínál a Weidmüller innovatív megoldásokat, mint pl. a kábelek csavarozása, vagy az érzékelő-kábelek rögzítése.

3 Bevezetés.3

4 Bevezetés Elektromos csavarhúzók Eleketromos csavarhúzók A krimpelt vezetékek rögzítése közvetlen dugaszolásos technikával vagy csavarkötéssel történhet. Elektromos csavarhúzók / Weidmüller betétek Az ergonómiai szempontból kedvező kialkítású Weidmüller elektromos csavarhúzók tökéletesen alkalmasak egy kézzel végzett munkához. A szerszámok nagymértékben megkönynyítik a munkát, ezenkívül automatikus nyomatékhatárolást és magas szintû ismételhetõséget is lehetõvé tesznek. A Weidmüller betétek szabványos betétek, melyeket jó minõség, nagy választék és teljesítménynövelõ képesség jellemez. A Weidmüller a számítógéppel vezérelt élezési eljárások segítségével hosszantartó, kiváló termékminõséget biztosít. A jó minõségû kiindulási anyag olyan nyomatékértékeket tesz lehetõvé, amelyek messze túlszárnyalják a vonatkozó szabványok elõírásait: DIN 5261 PH/PZ betétekhez DIN 5263 hornyos betétekhez, Camcar-szabvány a TORX betétekhez. Mindez nagy nyomaték mellett hosszú élettartamot jelent, ezáltal ideális feltételeket biztosít a standard munkák esetén. A termék felhasználási területei: Minden csavarfajtához alkalmas. Az HRC kedvezõ keménységi értékeknek köszönhetõen mind kézi, mind gépi használatra alkalmas. Jó kopásszilárdság, ezáltal magas élettartam. Optimális felfekvési illeszkedés a DIN-csavarok esetén, a kismértékû kopás és az optimális nyomatékátvitel érdekében. Gyártás professzionális minõségi kritériumok alapján, az érvényes ISO-szabványoknak megfelelõen, tartósan megmaradó, magasszintû termékminõség mellett..4

5 Akkumulátoros nyomatékcsavarhúzók Akkumulátoros nyomatékcsavarhúzó DMS 3 DMS 3 szett DMS 3 akkumulátoros nyomatékcsavarhúzó Egykezes használat minden munkafeltétel esetén Jobb-/balmenet Két fordulatszám: 200 és 400 min -1 Pontos nyomaték-elõválasztás a kb. 0,3...3 Nm tartományban, 6 fokozatban Magas ismétlési pontosság, az akkumulátor teljes kimerüléséig Egyszerû átállíthatóság rúd formáról pisztoly formára Betétbefogadás: 1/4 -os golyós körülfutó rögzítés (E6,3 forma)) A szállítási biztosítóelem megakadályozza a véletlenszerû bekapcsolást Egyszerűen átállítható akkumulátoros működésről kézi működtetésre 15 Nm-ig Műszaki adatok Csavarhúzó Motor Üresjárati fordulatszám Max. meghúzási nyomaték Betétbefogó Hossz Súly Akku Elem Tömeg Töltõberendezés Bemenet Kimenet Töltési idő Súly 2,4 V DC 200/400 min -1 3,0 Nm 1/4" E 6,3 DIN mm 400 g 2 Ni-Dc cella 1,2 V 122 g 230 V AC, 50 Hz, 50 ma 2,9 V AC, 1,4 A, 4,1 VA 1 óra 700 g Tartozékok Típus Cs.e. Rend.sz. DMS Csavarhúzó akkumulátorral Típus Cs.e. Rend.sz.. Pótakku Töltőberendezés Típus Cs.e. Rend.sz. DMS 3 1. készlet (csavarhúzó akkuval töltő, betétek, műanyag bőrönd DMS 3 2. készlet (,1. készlet és egy további akkumulátor) *) lásd a képet.5

6 Betétek Betétek-1/4 behajtóhoz E6,3 1/4 külsõ hatlapú hajtóelem a DIN 3126 szerint, orma: E6,3 közvetlen gépcsatlakozás számára Típus Méret / SW a b c Rend.sz. E6.3 S betét Hornyos betétek DIN 5264, 1/4 behajtóhoz E6,3 DIN 3126 B C BIT E6,3 0,4x2,5x70 0,4 2, BIT E6,3 0,5x3,0x70 0,5 3, BIT E X3.0X110 0,5 3, BIT E6,3 0,6x3,5x70 0,6 3, BIT E X3.5X110 0,6 3, BIT E X4.0X110 0,8 4, BIT E6,3 0,8x4,0x70 0,8 4, BIT E X4.5X110 0,8 4, BIT E6,3 1,0x5,5x70 1,0 5, BIT E X5.5X110 1,0 5, BIT E6,3 1,2x6,5x70 1,2 6, BIT E X6.5X110 1,2 6, Bit E6.3 PH Kereszthornyos betét Phillips-Recess típus PH/DIN /4 behajtóhoz E6,3 DIN 3126 BIT E6,3 PH1x BIT E6,3 PH2x C Bit E6.3 PZ Kereszthornyos betét Pozidrive típus PZ/DIN 5262, 1/4 behajtóhoz E6,3 DIN 3126 BIT E6,3 PZ1x BIT E6,3 PZ2x C Bit E6.3 Z Kereszthornyos betét csappal DIN 5264, 1/4 behajtóhoz E6,3 DIN 3126 BIT E6.3Z 0.6X3.5X70 0,6 3, BIT E6.3Z 0.8X4.0X70 0,8 4, B.6

7 Betétek Betétek-1/4 behajtóhoz E6,3 1/4 -külsõ hatlapú hajtóelem DIN 3126 szerint, orma: C 6,3 közvetlen gépcsatlakozás számára (DMS2 1/4 C6,3) Bit-Box DMS3 Weidmüller betéttároló doboz 9-részes univerzális tartóval Meghajtó: 1/4 C6,3 DIN 3126 Kihajtó 1/4 D6,3 betétek 1/4 C6,3 Típus Méret / SW a b c Rend.sz. UBH 1/4 E6,3 BIT C6,3 0,5x4,0x25 0,5 4,0 25 Bit C6,3 0,6x4,5x25 0,6 4,5 25 BIT C6,3 PH0x BIT C6,3 PH1x BIT C6,3 PH2x BIT C6,3 PZ0x BIT C6,3 PZ1x BIT C6,3 PZ2x Bit-Box WI DMS UBH 1/4 E6.3 Univerzális betéttartó rövid, mágneses Meghajtó: 1/4 E6,3 DIN 3126, Kihajtó: 1/4 E6,3 UBH 1/4 E6, UBH SWH 1/4 EC 6.3 Univerzális gyorsan váltható tartó zárfunkcióval, egykezes használat a gyors betétcsere érdekében Meghajtó: 1/4 E6,3 DIN 3126 Kihajtó: 1/4 E6,3 + C6,3 ill. duplabetétek UBH SWH 1/4 EC BHS 1/4 Betéttartó flexibilis szárral hajlított csavarozáshoz, minden betéthez Meghajtó 1/4 C6,3 DIN 3126 mit Softinish-Griff BHS 1/

8 Bevezetés Kézi nyomaték-csavarhúzók DMS manuell / DMSI manuell VDE-szigetelt nyomatékcsavarhúzó: DMSI manuell A DMSI manuell eszköz beépített ablakskálával a nyomatékértékek egyszerû beállítására, Weidmüller VDE csavarhúzó betétekkel kombinálva szabályozott csavarmeghúzást, és egyidejûleg biztonságot nyújt elektromos alkalmazásoknál. Az összes VDE-markolatot és VDE-hegyet egyenként ellenõrizték és ezek a szükséges biztonságot nyújtják 1000 V AC és 1500 V DC-ig. Nyomatékcsavarhúzó: DMS manuell Skála Variálható szerszám többfajta feladatra, beépített ablakskálával a nyomatékértékek egyszerû beállítására, Weidmüller csavarhúzó betétekkel való kombinációban. Válasszon a megfelelõ nyomatéktartományt az alábbi két modellbõl: 0,5 Nm-tõl 1,7 Nm-ig 2,0 Nm-tõl 8,0 Nm-ig A beállítószerszám a szállítmány részét képezi Beállítószerszám Előnyök: Kom pakt és kü lö nö sen kön nyû konst ruk ció Nyomatékbeállítás kü lön szer szám mal (a szál lít mány tartalmazza), a nem kí vánt el ál lí tó dás ki zár va Ergonómikus, a nyo ma ték tar to mány hoz il lesz tett mar - kolatméretek A szer szá mot egyen ként el len õriz ték és azo no sí tó szám mal je löl ték meg, 100%-os mi nõ ség el len õr zés ta nú sít ván nyal és ter mék hi vat ko zás sal Kat ta nó jel zés a nyo ma ték el éré se kor, ez jól hall ha tó és ér zé kel he tõ, nincs fe les le ges mû köd te tés Cse re be té tek jó mi nõ sé gû ko pás ál ló szer szám acél ból Az ös szes szer szám a kö vet ke zõ pon tos sá gi kö ve tel mé nye ket tel je sí ti: EN ISO 6798, BS EN 26789, ASME B107.14M Ki ol dá si pon tos ság: a be ál lí tott ská la ér ték +/- 6%-a..8

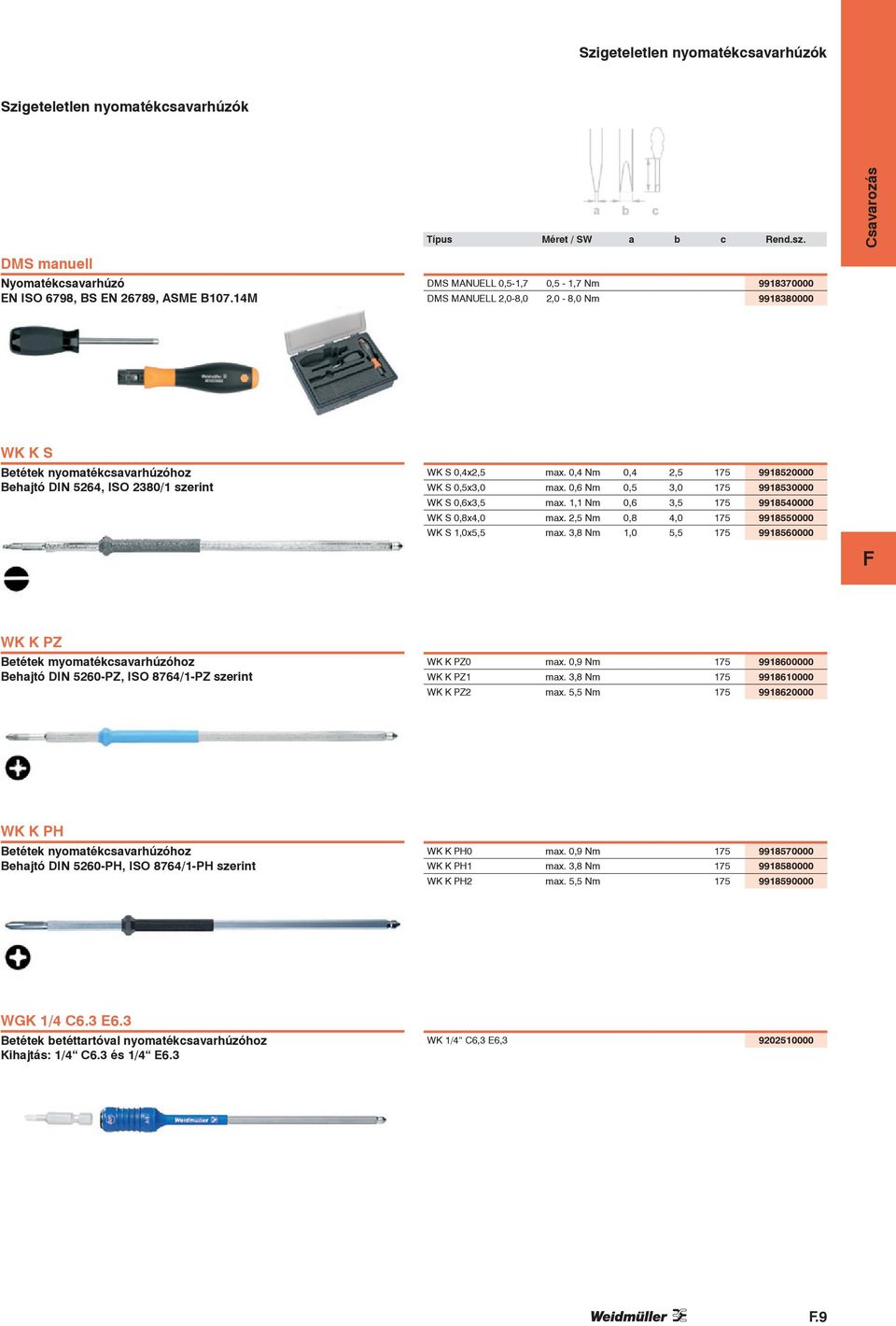

9 Szigeteletlen nyomatékcsavarhúzók Szigeteletlen nyomatékcsavarhúzók DMS manuell Nyomatékcsavarhúzó EN ISO 6798, BS EN 26789, ASME B107.14M Típus Méret / SW a b c Rend.sz. DMS MANUELL 0,5-1,7 0,5-1,7 Nm DMS MANUELL 2,0-8,0 2,0-8,0 Nm WK K S Betétek nyomatékcsavarhúzóhoz Behajtó DIN 5264, ISO 2380/1 szerint WK S 0,4x2,5 max. 0,4 Nm 0,4 2, WK S 0,5x3,0 max. 0,6 Nm 0,5 3, WK S 0,6x3,5 max. 1,1 Nm 0,6 3, WK S 0,8x4,0 max. 2,5 Nm 0,8 4, WK S 1,0x5,5 max. 3,8 Nm 1,0 5, WK K PZ Betétek myomatékcsavarhúzóhoz Behajtó DIN 5260-PZ, ISO 8764/1-PZ szerint WK K PZ0 max. 0,9 Nm WK K PZ1 max. 3,8 Nm WK K PZ2 max. 5,5 Nm WK K PH Betétek nyomatékcsavarhúzóhoz Behajtó DIN 5260-PH, ISO 8764/1-PH szerint WK K PH0 max. 0,9 Nm WK K PH1 max. 3,8 Nm WK K PH2 max. 5,5 Nm WGK 1/4 C6.3 E6.3 Betétek betéttartóval nyomatékcsavarhúzóhoz Kihajtás: 1/4 C6.3 és 1/4 E6.3 WK 1/4 C6,3 E6,

10 Szigetelt nyomatékcsavarhúzók DMSI manuell Szigetelt nyomatékcsavarhúzó EN ISO 6798, BS EN 26789, ASME B107.14M Típus Méret / SW a b c Rend.sz. DMSI MANUELL 0,5-1,7 0,5-1,7 Nm DMSI MANUELL 2,0-8,0 2,0-8,0 Nm WK SI Szigetelt betétek szigetelt nyomatékcsavarhúzóhoz; Kihajtó DIN 5264, ISO 2380/1 szerint WK SI 0,4x2,5 max. 0,4 Nm 0,4 2, WK SI 0,5x3,0 max. 0,6 Nm 0,5 3, WK SI 0,6x3,5 max. 1,1 Nm 0,6 3, WK SI 0,8x4,0 max. 2,5 Nm 0,8 4, WK SI 1,0x5,5 max. 3,8 Nm 1,0 5, WK IK PH Szigetelt betétek szigetelt nyomatékcsavarhúzóhoz Kihajtó DIN 5260-PH, ISO 8764/1-PH szerint WK IK PH0 max. 0,9 Nm WK IK PH1 max. 3,8 Nm WK IK PH2 max. 5,5 Nm WK IK PZ Szigetelt betétek szigetelt nyomatékcsavarhúzóhoz Kihjtó DIN 5260-PZ, ISO 8764/1-PZ szerint WK IK PZ0 max. 0,9 Nm WK IK PZ1 max. 3,8 Nm WK IK PZ2 max. 5,5 Nm

11 .11

12 Speciális szerszám SAI-hoz Screwty nyomatékkulcs egyszerű használat biztosan jól becsavart kerekdugaszos csatlakozók Az ideális szerszám minden esetben A Screwty ideális és univerzális szerszám az összes használatos érzékelõ- és beavatkozó-vezeték csavarozásához. Screwty segítségével még a nehezen hozzáférhetõ kerekdugaszos csatlakozók is jól elérhetõk. A dugaszos csatlakozót nagy erõráfordítás nélkül, egyszerû elforgatással könnyen oldja vagy rögzíti. A Screwty a legtöbb vezetékhez és dugaszos csatlakozóhoz, továbbá más gyártmányokhoz (több mint 90%) illeszkedik és ezáltal világszerte használható és egyedülálló. A Screwty megfelelõ 1/4 csatlakozású kézhez álló markolatból áll, ezáltal ez minden nagyságnál használható: M12- és M8-kerekdugaszos csatlakozónál, az M12 és M8 változatoknál, továbbá a konfekcionált dugaszoknál és hüvelyeknél. A Screwty a következõ kerekdugaszos csatlakozónál használható: Méret M8 M8 M12 M12 10 ±0,3 mm 11,9 ±0,3 mm 14,5 ±0,3 mm 19,8 ±0,3 mm Menet M8x1 M8x1 M12x1 M12x1 A Screwty - hoz létezik egy beállítható nyomatékú markolat is, amely a szerelési biztonságot garantálja. A nyomaték 0,6 Nm-tõl 1,7 Nm-ig fokozatmentesen szabályozható. Ilyen pontos beállítással az összes kerekdugaszos csatlakozó megfelelõ forgatónyomatékokkal pontosan beállított erõvel húzható meg. A Weidmüller kerekdugaszos csatlakozóihoz a következő nyomatékokat javasolja: A be- és kicsavaráshoz csak a racsnis fejet kell átfordítani. Méret M8 M8 M12 M12 Nyomaték 0,5-0,6 Nm 0,5-0,6 Nm 0,8-1,2 Nm 0,8-1,2 Nm Menet M8x1 M8x1 M12x1 M12x1 Nyomatékcsavarhúzóként a Screwty egyéb cserélhető pengékkel is felszerelhető: 1. Screwty elhelyezése, 2. csatlakozó meghúzása, 3. és kész! Az M12 Screwty alkalmazása Az M23 Screwty alkalmazása.12

13 Speciális szerszám SAI-hoz Screwty Standard Screwty nyomatékmarkolattal A Screwty - nyomatékbeállító szerszámot a csomag tartalmazza Típus Betét Cs.e. Rend.sz. Screwty M12 konfekcionált M12-vezetékek Screwty M8 konfekcionált M8-vezetékek Screwty M12 M12 dugasz szabadon szerelhető Screwty M8 M8 dugasz szabadon szerelhető Típus Betét Cs.e. Rend.sz. Screwty -M12-DM konfekcionált M12-vezeték nyomatékkal Screwty -M8-DM konfekcionált M8-vezeték nyomatékkal Screwty -M12 -DM M12-dugasz szabadon szerelhető, nyomatékkal Screwty -M8 -DM M8-dugasz szabadon szerelhető, nyomatékkal Screwty -szett Típus Cs.e. Rend.sz. Screwty -szett elszereltség Típus Screwty -szett Tartalom 1x Screwty standard markolat, 1x Screwty M12, M8, M12, M8 betét elszereltség Típus Tartalom Screwty -M12-DM 1x cserepenge, 1x nyomatékmarkolat 1x Screwty nyomatékbeállító szerszám és 1x Screwty M12 betét Screwty -M8-DM 1x cserepenge, 1x nyomatékmarkolat 1x Screwty nyomatékbeállító szerszám és 1x Screwty M8 betét Screwty -M12 -DM 1x cserepenge, 1x nyomatékmarkolat 1x Screwty nyomatékbeállító szerszám és 1x Screwty M12 betét Screwty -M8 -DM 1x cserepenge, 1x nyomatékmarkolat 1x Screwty nyomatékbeállító szerszám és 1x Screwty M8 betét Screwty -szett-dm Screwty betétek Screwty M8 betét Screwty M8 betét Screwty M12 betét Screwty M12 betét Screwty M23 betét Típus Cs.e. Rend.sz. Screwty M12 KO o. SD Screwty M8 KO o. SD Screwty M12 KO o. SD Screwty M8 KO o. SD Screwty M23 LS Típus Cs.e. Rend.sz. Screwty -szett-dm elszereltség Típus Screwty -szett-dm Tartalom 1x cserepenge, 1x nyomatékmarkolat, 1x Screwty nyomatékbeállító szerszám, 1x Screwty M12, M8, M12, M8 betét Screwty cseremarkolat / cserepenge Legende: DM KO o. SD Screwty Screwty DM WK LS szabadon szerelhető nyomaték csak racsni(betét) csavarhúzó csavarhúzó nyomatékkal, cserepenge cserepenge teljesítménycsatlakozó Típus Betét Cs.e. Rend.sz. 1/4"-markolat WK-1/4 (Screwty )

14 Szerszám tömszelencéhez Szerszámok tömszelencéhez lecaix 11/24 lecaix 24/36 Tömszelencék meghúzását szolgáló csavarozó szerszám Meghúzás és kicsavarás sűrűn egymás mellé helyezett tömszelencék esetén is A tömszelence nem deformálódik Szerszám tömszelencéhez Szerszám tömszelencéhez SW 11 - SW 24 A kulcsszélesség fokozatmentes beállítása Racsni funkció: Nem szükséges a csavaros összekötési folyamatok alatt a szerszám levétele Igazi egykezes szerszám SW 24 - SW 36 A kulcsszélesség fokozatmentes beállítása Racsni funkció: Nem szükséges a csavaros összekötési folyamatok alatt a szerszám levétele Igazi egykezes szerszám Műszaki adatok Szerszámadatok Hossz/ szélesség / magasság Súly Kulcsnyílás mm g mm 190 / 30 / ,0...24,0 204 / 30 / ,0...36,0 Tudnivaló Kivitel Típus Cse Rend.sz. Típus Cse Rend.sz. LECAIX 11/ LECAIX 24/ Tudnivaló.14

15 Kombinált vágó-csavarhúzó szerszám Kombinált vágó-csavarhúzó szerszám swifty swifty set Rézvezetékek becsípésmentes vágására Egyeres vezeték 1,5 mm 2 -ig Többeres vezeték 2,5 mm 2 -ig swifty Vezetékvágó nem szigetelt csavarhúzóra való felcsúsztatásra 3,5 mm pengeátmérõvel Csekély kézierõ A vágókés önmagától történõ nyitása A fogantyú ergonómikus kialakítása swifty szett Racionális munkamód Csak egyetlen szerszám szükséges a vezetékekkel való munkához az IDC-technika területén Csavaros és húzórugós csatlakozókapcsoknál is használható Mindig használatra kész, zsebkivitel Jobb- és balkezesek számára alkalmas Egykezes mûködtetés Műszaki adatok Maximálisan vágható vezeték Rézkábel: Egyeres (vezetékkeresztmetszet) mm 2 Hajlékony (vezetékkeresztmetszet) mm 2 Szerszámadatok Hossz / szélesség / magasság Súly mm g 1,5 2,5 35 / 18 / Típus Cs.e. Rend.sz. Swifty (csavarhúzó nélkül) Típus Cs.e. Rend.sz. Swifty szett (csavarhúzóval) Csavarhúzó (SD 0,6 3,5x100).15

16 Bevezetés Csavarhúzók Csavarhúzók A Weidmüller csavarhúzók mind az emberi kezet, mind a különbözõ követelményeket figyelembe vevõ, következetes markolatkoncepció eredményei, négy markolatnagyság mellett: Tökéletes kezelés minden markolatnagyság esetén Maximális nyomaték A tengelyerõ optimális átvitele Minden használatos mérettel rendelkezõ program Softinish-markolat Softinish electric A száraz körülmények és általános alkalmazások számára szolgáló Softinish-zóna a Weidmüller szerszámot komplett csavarhúzóvá teszi. Olyan termékprogram áll rendelkezésre, amely lágy anyaga következtében - jelentõsen nagyobb komfort mellett - jelentõsen nagyobb forgatónyomatékokról gondoskodik. Termékhasználat: A lágy, bõrbarát, speciális anyagból készített Softinishzóna a legmagasabb forgatónyomatékról gondoskodik. Kényelmes csavarozás és optimális kezelés az ergonómiailag tökéletes markolat-konstrukciónak köszönhetõen. Az erõs acélsapkával ellátott kivitelben a vésésnél elõálló követelményeknek is megfelelhet. A választékhoz tartoznak hosszabb életû, legnagyobb mértékben terhelhetõ élek szabványos méretekben. Évekig tartó ChromTop (króm-csúcs) hegycsúcsok a csavarhúzófejben a maximális korrózióvédelem és a penge-geometriát illetõ legnagyobb mérettartás érdekében. VDE szerint szigetelt csavarhúzó a DIN EN 60900, IEC 900 szerint, feszültség alatti munkákhoz Termékhasználat: Közvetlenül a pengékre szórt védõszigetelés gondoskodik az elektromos biztonságról még kritikus alkalmazások esetén is.. Biztonság max V-ig (DC) és max V-ig (AC) végzett munkák esetén. A csavarhúzókat vízfürdõben V-nál egyenként ellenõrizték a DIN EN szerint. Kényelmes csavarozás és optimális kezelés az ergonómiailag tökéletes markolat-konstrukciónak köszönhetõen. A lágy, bõrbarát, speciális anyagból készült Softinishzóna megakadályozza a kritikus helyzetekben az elcsúszást és a legnagyobb fokú forgatónyomatékról gondoskodik..16

17 Szigetelt csavarhúzók Szigetelt csavarhúzók VDE-szigetelt csavarhúzó feszültség alatt álló részeken végzett munkához AC 1000 V-ig és DC 1500 V-ig. DIN EN IEC 900 szerint. Vizsgált biztonság GS, darabonként ellenõrizve. A hegyek jó minõségû krómvanádium-molibdén-acél ötvözetbõl készültek, teljes keresztmetszetükben edzettek, barnítottak. Típus Pengetípus Méret/ SW a b c Rend.sz. SDI S Szigetelt hornyos csavarhúzó, SDI DIN 7437, ISO 2380/2, Hegy: DIN 5264, ISO 2380/1 szerint, Softinish-markolat SDI 0.4X2.0X60 A 0,4 2, SDI 0,4x2,5x75 A 0,4 2, SDI 0,5x3,0x100 B 0,5 3, SDI 0,6x3,5x100 B 0,6 3, SDI 0,8x4,0x100 B 0,8 4, SDI 1,0x4,5x125 B 1,0 4, SDI 1.0X4.5X175 B 1,0 4, SDI 1,0x5,5x125 B 1,0 5, SDI 1.0X5.5X175 B 1,0 5, SDI 1,2x6,5x150 B 1,2 6, SDI 1,6x8,0x175 B 1,6 8, SDIK PH Szigetelt kereszthornyos csavarhúzó, típus: Phillips, SDIK PH DIN 7438, ISO 8764/2-PH, Hegy: DIN 5260-PH, ISO 8764/1-PH szerint, Softinish-markolat SDIK PH SDIK PH SDIK PH SDIK PH SDIK PZ Szigetelt kereszthornyos csavarhúzó, típus: Pozidrive, SDIK PZ DIN 7438, ISO 8764/2-PZ, Hegy: DIN 5260-PZ, ISO 8764/1-PZ szerint, Softinish-markolat SDIK PZ SDIK PZ Szigetelt csapos csavarhúzó feszültség alatt álló részeken végzett munkához AC 1000 V-ig és DC 1500 V-ig. DIN EN IEC 900 szerint. Vizsgált biztonság GS, darabonként ellenõrizve. A hegyek jó minõségû króm-vanádium-molibdén-acél ötvözetbõl készültek, teljes keresztmetszetükben edzettek, barnítottak. SDIZ Szigetelt kereszthornyos csavarhúzó, típus: SDI DIN 7437, ISO 2380/2, Behajtás DIN 5264, ISO 2380/1 szerint, Softinish-markolat SDIZ 0.6X3.5X100 0,6 3, SDIZ 0.8X4.0X100 0,8 4, SDIZ 0.8X /

18 Szigetelt csavarhúzók Szigetelt csavarhúzók Szigetelt csapos csavarhúzó feszültség alatt álló részeken végzett munkához AC 1000 V-ig és DC 1500 V-ig. DIN EN IEC 900 szerint. Vizsgált biztonság GS, darabonként ellenõrizve. A hegyek jó minõségû króm-vanádium-molibdén-acél ötvözetbõl készültek, teljes keresztmetszetükben edzettek, barnítottak. SDIS /PH/1/2 6 részes készlet: szigetelt hornyos- és kereszthornyos PH-csavarhúzó készlet Típus Pengetípus Méret / SW a b c Rend.sz. SDI 0,4x2,5x75 0,4 2,5 80 SDI 0,5x3,0x100 0,5 3,0 100 SDI 0,8x4,0x100 0,8 4,0 100 SDI 1,0x5,5x125 1,0 5,5 125 SDI PH SDI PH SDIS 2,5-5,5/PH1/ SDIS /PZ/1/2 6 részes készlet: szigetelt hornyos- és kereszthornyos PZ-csavarhúzó készlet SDI 0,4x2,5x75 A 0,4 2,5 80 SDI 0,5x3,0x100 B 0,5 3,0 100 SDI 0,8x4,0x100 B 0,8 4,0 100 SDI 1,0x5,5x125 B 1,0 5,5 125 SDI PZ SDI PZ SDIS 2,5-5,5/PZ1/ Weidmüller Softinish electric szigetelt csavarhúzók feszültség alatt álló részeken végzett munkához AC 1000 V-ig és DC 1500 V-ig. DIN EN IEC 900 szerint. Vizsgált biztonság GS, darabonként ellenõrizve. SDIS Szigetelt hornyos csavarhúzók, SDI DIN 7437, ISO 2380/2, kihajtás nach DIN 5264, ISO 2380/1 szerint, Softinish-markolat SDI 0,4x2,0x60 A 0,4 2,0 60 SDI 0,4x2,5x75 A 0,4 2,5 75 SDI 0,5x3,0x100 B 0,5 3,0 100 SDI 0,6x3,5x100 B 0,6 3,5 100 SDI 0,8x4,0x100 B 0,8 4,0 100 SDI 1,0x5,5x125 B 1,0 5,5 125 SDIS

19 Szigeteletlen csavarhúzók Szigeteletlen csavarhúzók Weidmüller Softinish-csavarhúzók általános alkalmazásokhoz. A hegyek jó minõségû króm-vanádium-molibdén-acél ötvözetbõl készültek, teljes keresztmetszetükben edzettek, matt krómozással. SD S Hornyos csavarhúzó lekerekített pengével SD DIN 5265, ISO 2380/2, behajtó a DIN 5264, ISO 2380/1 szerint, hegy: Chrom Top, Softinishmarkolat Típus Pengetípus Méret / SW a b c Rend.sz. SD 0,4x2,0x60 B 0,4 2, SD 0,4x2,5x75 A 0,4 2, SD 0,5x3,0x80 A 0,5 3, SD 0,6x3,5x100 A 0,6 3, SD 0,6x3,5x200 A 0,6 3, SD 0,8x4,0x100 A 0,8 4, SD 0,8x4,5x125 A 0,8 4, SD 1,0x5,5x150 A 1,0 5, SD 1,2x6,5x150 A 1,2 6, SDK PH Kereszthornyos csavarhúzó, Típus: Phillips, SDK PH DIN 5262, ISO 8764/2-PH, behajtó a DIN 5260-PH, ISO 8764/1-PH szerint, hegy: Chrom Top, Softinish-markolat SDK PH SDK PH SDK PH SDK PH SDK PZ Kereszthornyos csavarhúzó, Típus: Pozidrive, SDK PZ DIN 5262, ISO 8764/2-PZ, behajtó a DIN 5260-PZ, ISO 8764/1-PZ szerint, hegy: Chrom Top, Softinish-markolat SDK PZ SDK PZ SDK PZ SDK PZ SD TH Torx TH-csavarhúzó furattal a pengehegyben (Tamper Resistant), SD TH Torx csavarokhoz és Torx -TH biztonsági csavarokhoz (középsõ csap a profilban), hegy: Chrom Top, Softinish-markolat. Az SD TH20 csavarhúzót használható a Klippon K doboztípushoz. SD TH SK Az SK 10,0x125 hatlapú dugókulcs, SK DIN 3125, behajtó DIN 475/2 szerint, Softinish-markolattal. Használható a Kippon TB és a Klippon STB dobozsorozathoz. SK 10,0x

20 Szigeteletlen csavarhúzók Szigeteletken csavarhúzók Weidmüller Softinish-csavarhúzók általános alkalmazásokhoz. A hegyek jó minõségû króm-vanádium-molibdén-acél ötvözetbõl készültek, teljes keresztmetszetükben edzettek, matt krómozással. Set S 2.5/3.0/4.0/5.5/PH 1/2 6 részes készlet: hornyos és kereszthornyos PH csavarhúzó-készlet lekerekített pengékkel Típus Pengetípus Méret / SW a b c Rend.sz. SD 0,4x2,5x75 A 0,4 2,5 75 SD 0,5x3,0x80 A 0,5 3,0 80 SD 0,8x4,0x100 A 0,8 4,0 100 SD 1,0x5,5x150 A 1,0 5,5 150 SD PH SD PH SDS 2,5-5,5/PH1/ Set S 2.0/2.5/3.0/3.5/4.0/5.5 Hornyos csavarhúzók lekerekített pengékkel, SD DIN 5265, ISO 2380/2, Behajtó DIN 5264, ISO 2380/1szerint, hegy: Chrom Top, Softinish-markolat SD 0,4x2,0x60 B 0,4 2,0 60 SD 0,4x2,5x75 A 0,4 2,5 75 SD 0,5x3,0x80 A 0,5 3,0 80 SD 0,6x3,5x100 A 0,6 3,5 100 SD 0,8x4,0x100 A 0,8 4,0 100 SD 1,0x5,5x150 A 1,0 5,5 150 SDS S-PH-PZ-SK rendszer 12-részes cserehegy készlet hornyos, kereszthornyos, PH/PZ és hatlapú csavarok számára, Softinish-markolat SD 0,5 3,0 140 SD 0,8 4,0 140 SD 1,0 5,0 140 SD 1,2 6,0 140 PH PH PZ PZ SK SK SK SYSTEM
