PHARAO HARDWARE KÉZIKÖNYV HARDWARE HANDBUCH HARDWARE MANUAL MANUALE HARDWARE MANUEL DU MATÉRIEL /1
|
|
- Csaba Nagy
- 8 évvel ezelőtt
- Látták:
Átírás
1 PARAO /1 ARDWARE KÉZIKÖNYV ARDWARE ANDBUC ARDWARE MANUAL MANUALE ARDWARE MANUEL DU MATÉRIEL D GB I F

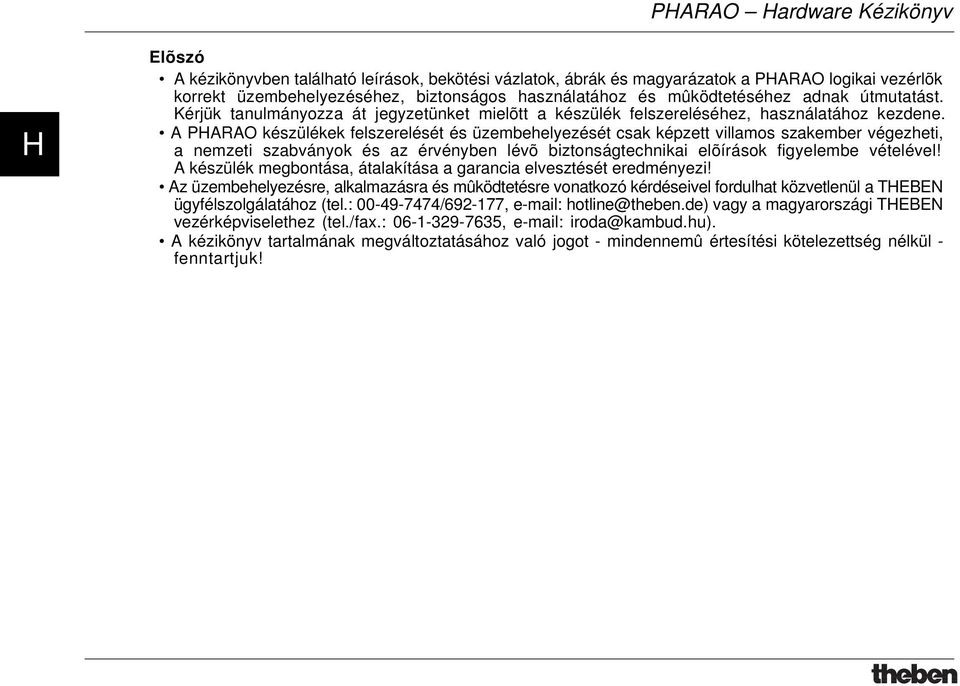

2 PARAO ardware Kézikönyv Elõszó A kézikönyvben található leírások, bekötési vázlatok, ábrák és magyarázatok a PARAO logikai vezérlõk korrekt üzembehelyezéséhez, biztonságos használatához és mûködtetéséhez adnak útmutatást. Kérjük tanulmányozza át jegyzetünket mielõtt a készülék felszereléséhez, használatához kezdene. A PARAO készülékek felszerelését és üzembehelyezését csak képzett villamos szakember végezheti, a nemzeti szabványok és az érvényben lévõ biztonságtechnikai elõírások figyelembe vételével! A készülék megbontása, átalakítása a garancia elvesztését eredményezi! Az üzembehelyezésre, alkalmazásra és mûködtetésre vonatkozó kérdéseivel fordulhat közvetlenül a TEBEN ügyfélszolgálatához (tel.: / , hotline@theben.de) vagy a magyarországi TEBEN vezérképviselethez (tel./fax.: , iroda@kambud.hu). A kézikönyv tartalmának megváltoztatásához való jogot - mindennemû értesítési kötelezettség nélkül - fenntartjuk!

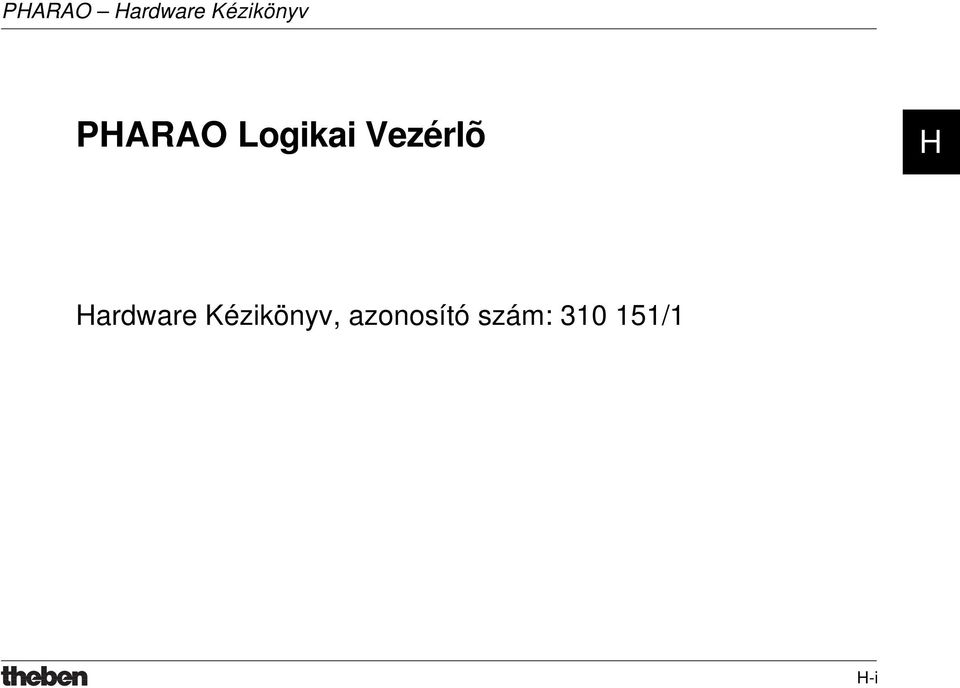

3 PARAO ardware Kézikönyv PARAO Logikai Vezérlõ ardware Kézikönyv, azonosító szám: /1 -i

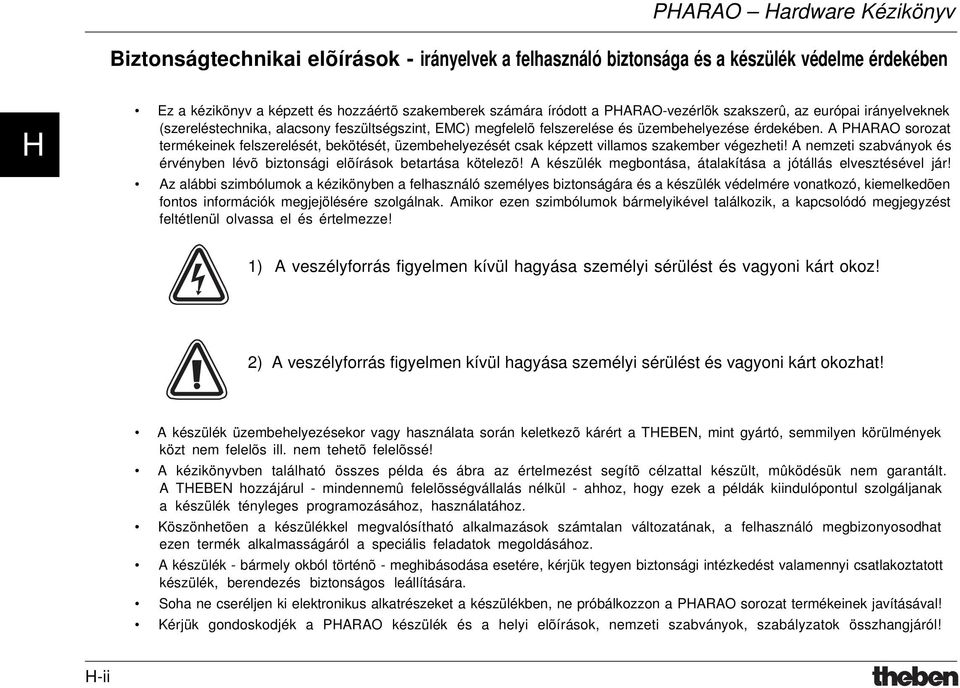

4 PARAO ardware Kézikönyv Biztonságtechnikai elõírások - irányelvek a felhasználó biztonsága és a készülék védelme érdekében Ez a kézikönyv a képzett és hozzáértõ szakemberek számára íródott a PARAO-vezérlõk szakszerû, az európai irányelveknek (szereléstechnika, alacsony feszültségszint, EMC) megfelelõ felszerelése és üzembehelyezése érdekében. A PARAO sorozat termékeinek felszerelését, bekötését, üzembehelyezését csak képzett villamos szakember végezheti! A nemzeti szabványok és érvényben lévõ biztonsági elõírások betartása kötelezõ! A készülék megbontása, átalakítása a jótállás elvesztésével jár! Az alábbi szimbólumok a kézikönyben a felhasználó személyes biztonságára és a készülék védelmére vonatkozó, kiemelkedõen fontos információk megjejölésére szolgálnak. Amikor ezen szimbólumok bármelyikével találkozik, a kapcsolódó megjegyzést feltétlenül olvassa el és értelmezze! 1) A veszélyforrás figyelmen kívül hagyása személyi sérülést és vagyoni kárt okoz! 2) A veszélyforrás figyelmen kívül hagyása személyi sérülést és vagyoni kárt okozhat! A készülék üzembehelyezésekor vagy használata során keletkezõ kárért a TEBEN, mint gyártó, semmilyen körülmények közt nem felelõs ill. nem tehetõ felelõssé! A kézikönyvben található összes példa és ábra az értelmezést segítõ célzattal készült, mûködésük nem garantált. A TEBEN hozzájárul - mindennemû felelõsségvállalás nélkül - ahhoz, hogy ezek a példák kiindulópontul szolgáljanak a készülék tényleges programozásához, használatához. Köszönhetõen a készülékkel megvalósítható alkalmazások számtalan változatának, a felhasználó megbizonyosodhat ezen termék alkalmasságáról a speciális feladatok megoldásához. A készülék - bármely okból történõ - meghibásodása esetére, kérjük tegyen biztonsági intézkedést valamennyi csatlakoztatott készülék, berendezés biztonságos leállítására. Soha ne cseréljen ki elektronikus alkatrészeket a készülékben, ne próbálkozzon a PARAO sorozat termékeinek javításával! Kérjük gondoskodjék a PARAO készülék és a helyi elõírások, nemzeti szabványok, szabályzatok összhangjáról! -ii

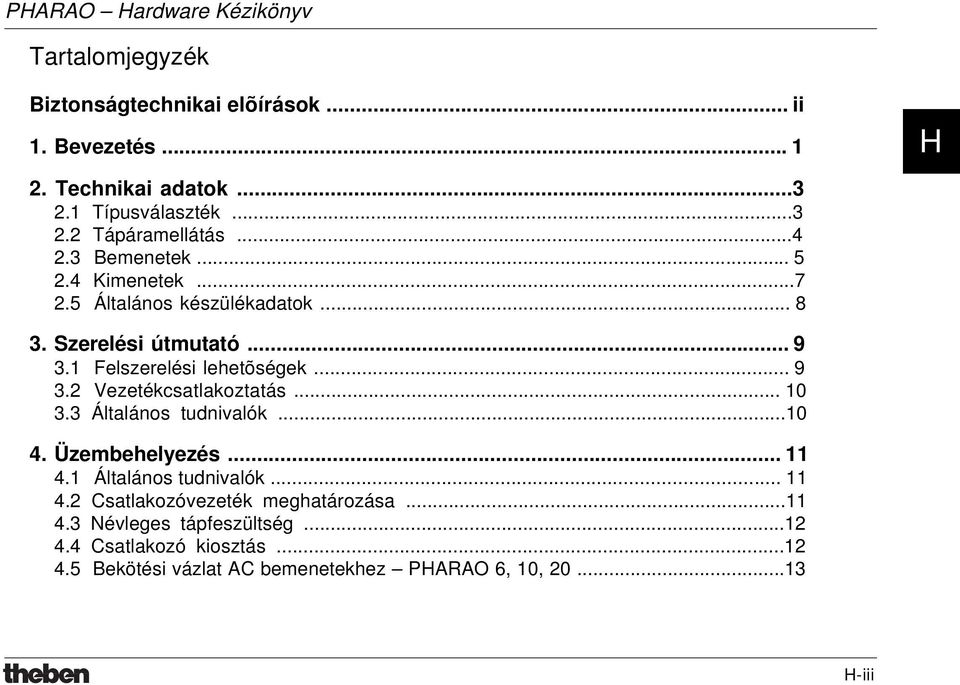

5 PARAO ardware Kézikönyv Tartalomjegyzék Biztonságtechnikai elõírások...ii 1. Bevezetés Technikai adatok Típusválaszték Tápáramellátás Bemenetek Kimenetek Általános készülékadatok Szerelési útmutató Felszerelési lehetõségek Vezetékcsatlakoztatás Általános tudnivalók Üzembehelyezés Általános tudnivalók Csatlakozóvezeték meghatározása Névleges tápfeszültség Csatlakozó kiosztás Bekötési vázlat AC bemenetekhez PARAO 6, 10, iii

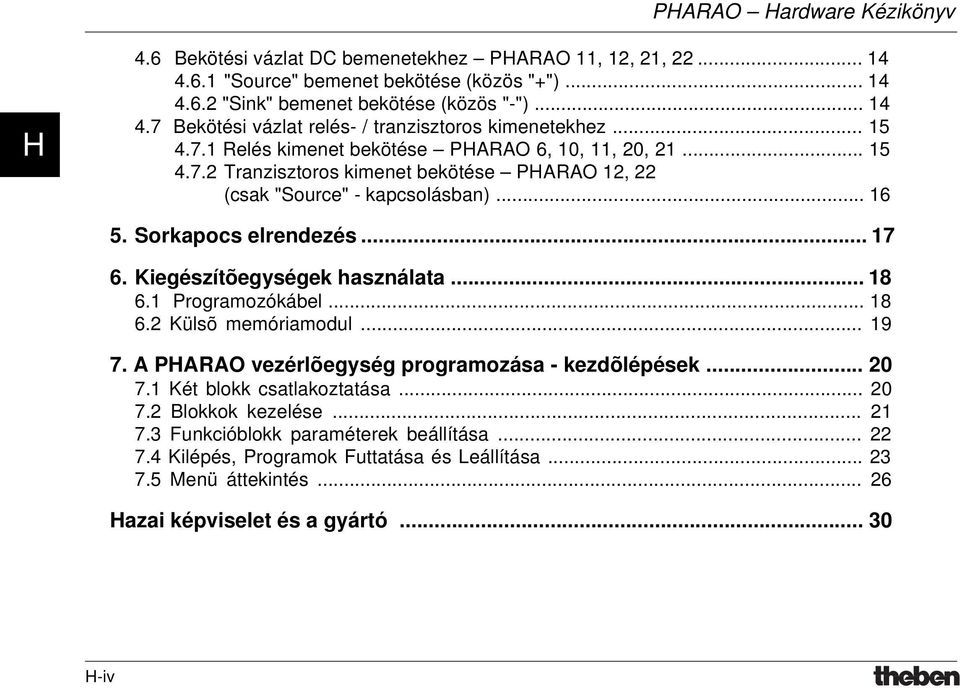

6 PARAO ardware Kézikönyv 4.6 Bekötési vázlat DC bemenetekhez PARAO 11, 12, 21, "Source" bemenet bekötése (közös "+") "Sink" bemenet bekötése (közös "-") Bekötési vázlat relés- / tranzisztoros kimenetekhez Relés kimenet bekötése PARAO 6, 10, 11, 20, Tranzisztoros kimenet bekötése PARAO 12, 22 (csak "Source" - kapcsolásban) Sorkapocs elrendezés Kiegészítõegységek használata Programozókábel Külsõ memóriamodul A PARAO vezérlõegység programozása - kezdõlépések Két blokk csatlakoztatása Blokkok kezelése Funkcióblokk paraméterek beállítása Kilépés, Programok Futtatása és Leállítása Menü áttekintés azai képviselet és a gyártó iv

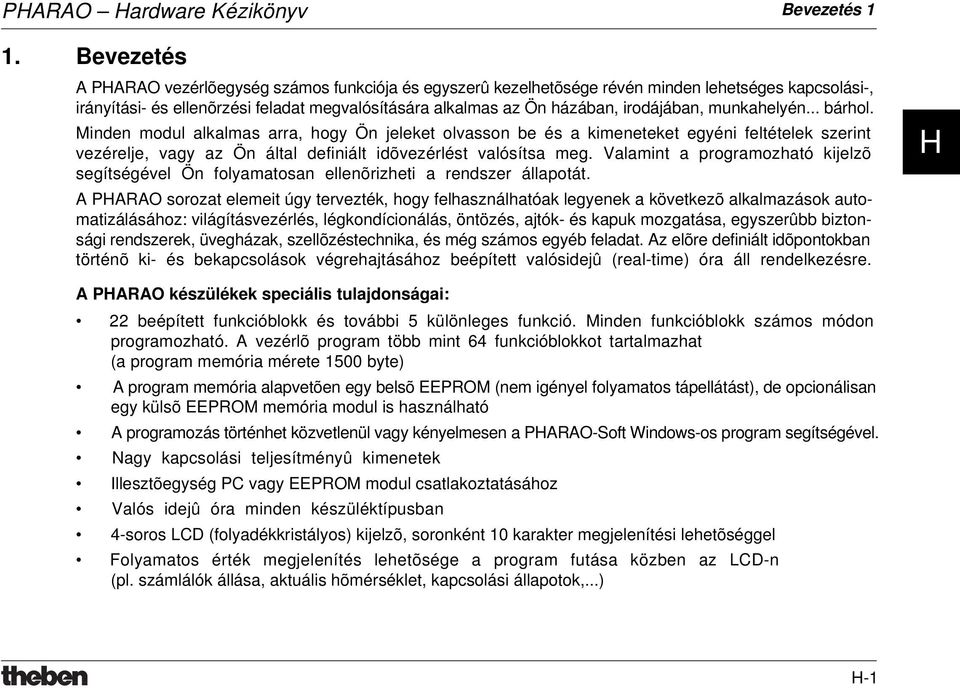

7 PARAO ardware Kézikönyv Bevezetés 1 1. Bevezetés A PARAO vezérlõegység számos funkciója és egyszerû kezelhetõsége révén minden lehetséges kapcsolási-, irányítási- és ellenõrzési feladat megvalósítására alkalmas az Ön házában, irodájában, munkahelyén... bárhol. Minden modul alkalmas arra, hogy Ön jeleket olvasson be és a kimeneteket egyéni feltételek szerint vezérelje, vagy az Ön által definiált idõvezérlést valósítsa meg. Valamint a programozható kijelzõ segítségével Ön folyamatosan ellenõrizheti a rendszer állapotát. A PARAO sorozat elemeit úgy tervezték, hogy felhasználhatóak legyenek a következõ alkalmazások automatizálásához: világításvezérlés, légkondícionálás, öntözés, ajtók- és kapuk mozgatása, egyszerûbb biztonsági rendszerek, üvegházak, szellõzéstechnika, és még számos egyéb feladat. Az elõre definiált idõpontokban történõ ki- és bekapcsolások végrehajtásához beépített valósidejû (real-time) óra áll rendelkezésre. A PARAO készülékek speciális tulajdonságai: 22 beépített funkcióblokk és további 5 különleges funkció. Minden funkcióblokk számos módon programozható. A vezérlõ program több mint 64 funkcióblokkot tartalmazhat (a program memória mérete 1500 byte) A program memória alapvetõen egy belsõ EEPROM (nem igényel folyamatos tápellátást), de opcionálisan egy külsõ EEPROM memória modul is használható A programozás történhet közvetlenül vagy kényelmesen a PARAO-Soft Windows-os program segítségével. Nagy kapcsolási teljesítményû kimenetek Illesztõegység PC vagy EEPROM modul csatlakoztatásához Valós idejû óra minden készüléktípusban 4-soros LCD (folyadékkristályos) kijelzõ, soronként 10 karakter megjelenítési lehetõséggel Folyamatos érték megjelenítés lehetõsége a program futása közben az LCD-n (pl. számlálók állása, aktuális hõmérséklet, kapcsolási állapotok,...) -1

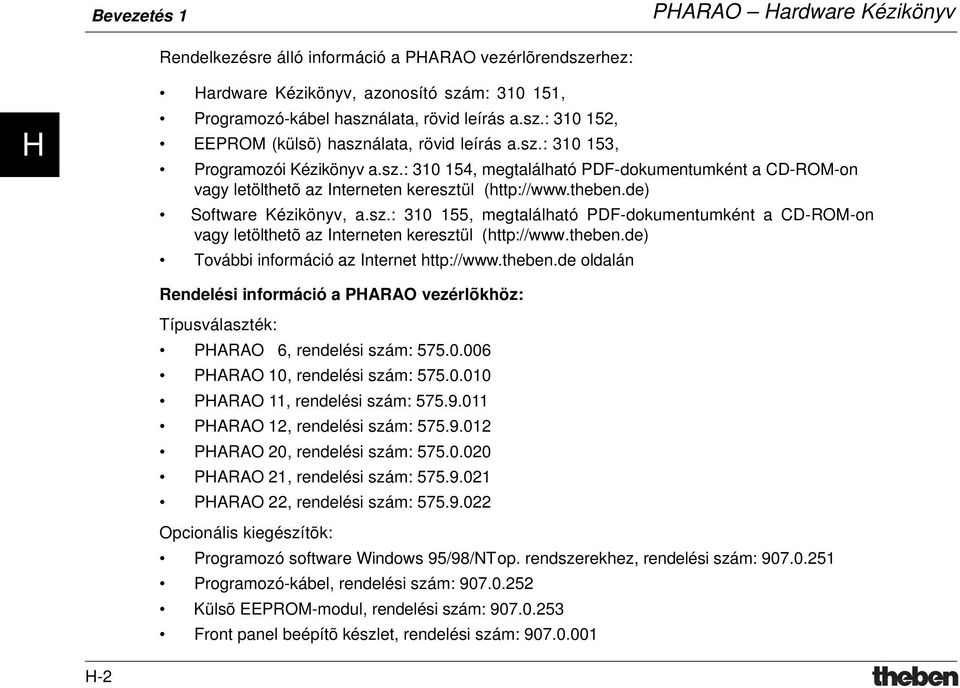

8 Bevezetés 1 PARAO ardware Kézikönyv Rendelkezésre álló információ a PARAO vezérlõrendszerhez: ardware Kézikönyv, azonosító szám: , Programozó-kábel használata, rövid leírás a.sz.: , EEPROM (külsõ) használata, rövid leírás a.sz.: , Programozói Kézikönyv a.sz.: , megtalálható PDF-dokumentumként a CD-ROM-on vagy letölthetõ az Interneten keresztül ( Software Kézikönyv, a.sz.: , megtalálható PDF-dokumentumként a CD-ROM-on vagy letölthetõ az Interneten keresztül ( További információ az Internet oldalán Rendelési információ a PARAO vezérlõkhöz: Típusválaszték: PARAO 6, rendelési szám: PARAO 10, rendelési szám: PARAO 11, rendelési szám: PARAO 12, rendelési szám: PARAO 20, rendelési szám: PARAO 21, rendelési szám: PARAO 22, rendelési szám: Opcionális kiegészítõk: Programozó software Windows 95/98/NT op. rendszerekhez, rendelési szám: Programozó-kábel, rendelési szám: Külsõ EEPROM-modul, rendelési szám: Front panel beépítõ készlet, rendelési szám:
9 PARAO ardware Kézikönyv Technikai adatok 2 2. Technikai adatok 2.1 Típusválaszték Táblázat 2.1: rendelhetõ modellek Modell Névleges tápfeszültség Bemenetek* Kimenetek Méretek Tömeg Típusa Száma Típusa Száma mm kg PARAO V 4 RELÉ 2 71,2 (4 TE) V AC AC x 90 x 57 PARAO 10 6 RELÉ 4 PARAO 11 sorolható 24 V DC 6 RELÉ 4 24 V DC szabványház PARAO 12 Sink/Source 6 TRANZISZTOR 4 PARAO V AC V AC 12 RELÉ 8 PARAO RELÉ 8 24 V DC 24 V DC PARAO 22 Sink/Source 12 TRANZISZTOR 8 124,6 (7 TE) x 90 x 57 sorolható szabványház 0,2 0,32 * A bemenetek az elõlapon található nyomógombokhoz hasonlóan elõre defíniált bemeneti információval szolgálhatnak az éppen futó program számára (pl. számlálók nullázása...) -3

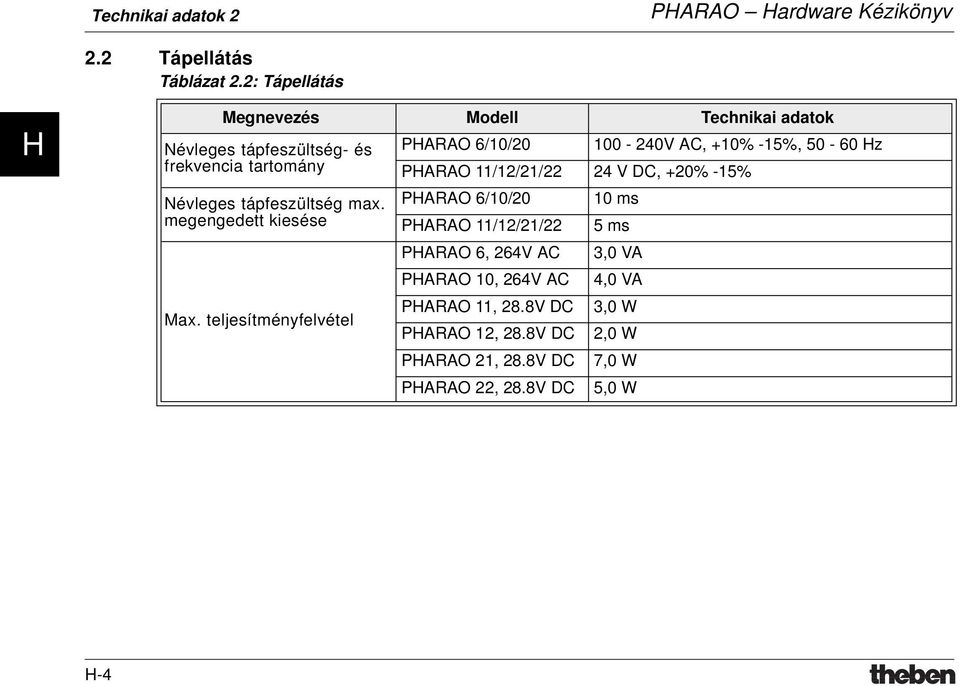

10 Technikai adatok 2 PARAO ardware Kézikönyv 2.2 Tápellátás Táblázat 2.2: Tápellátás Megnevezés Modell Technikai adatok Névleges tápfeszültség- és frekvencia tartomány Névleges tápfeszültség max. megengedett kiesése Max. teljesítményfelvétel PARAO 6/10/ V AC, +10% -15%, z PARAO 11/12/21/22 24 V DC, +20% -15% PARAO 6/10/20 PARAO 11/12/21/22 PARAO 6, 264V AC PARAO 10, 264V AC PARAO 11, 28.8V DC PARAO 12, 28.8V DC PARAO 21, 28.8V DC PARAO 22, 28.8V DC 10 ms 5 ms 3,0 VA 4,0 VA 3,0 W 2,0 W 7,0 W 5,0 W -4

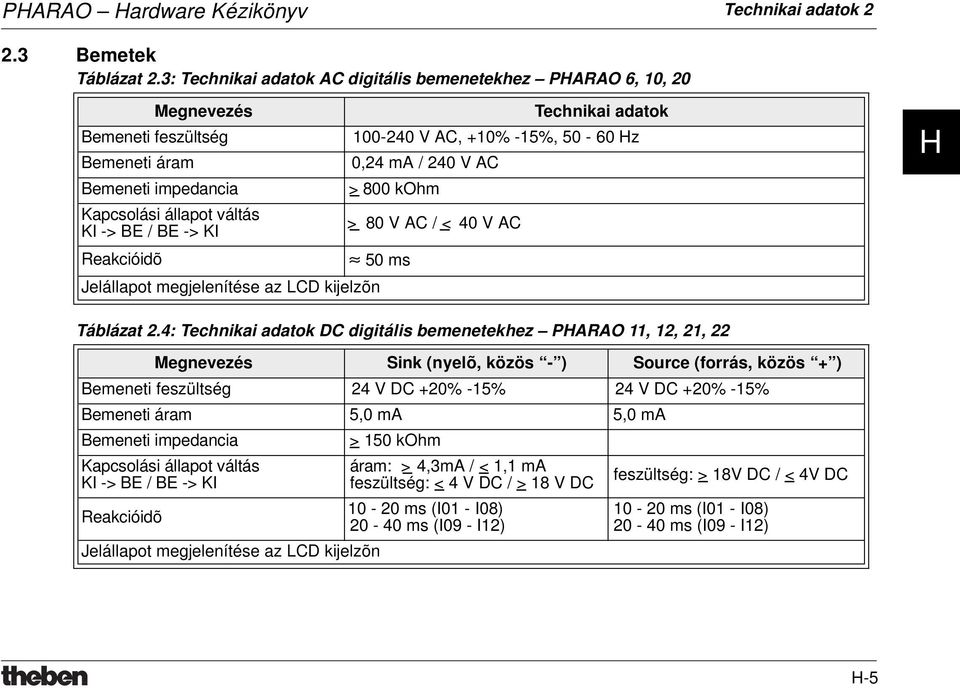

11 PARAO ardware Kézikönyv Technikai adatok Bemetek Táblázat 2.3: Technikai adatok AC digitális bemenetekhez PARAO 6, 10, 20 Megnevezés Technikai adatok Bemeneti feszültség V AC, +10% -15%, z Bemeneti áram Bemeneti impedancia Kapcsolási állapot váltás KI -> BE / BE -> KI 0,24 ma / 240 V AC > 800 kohm Reakcióidõ 50 ms Jelállapot megjelenítése az LCD kijelzõn > 80 V AC / < 40 V AC Táblázat 2.4: Technikai adatok DC digitális bemenetekhez PARAO 11, 12, 21, 22 Megnevezés Sink (nyelõ, közös - ) Source (forrás, közös + ) Bemeneti feszültség 24 V DC +20% -15% 24 V DC +20% -15% Bemeneti áram 5,0 ma 5,0 ma Bemeneti impedancia > 150 kohm Kapcsolási állapot váltás KI -> BE / BE -> KI Reakcióidõ Jelállapot megjelenítése az LCD kijelzõn áram: > 4,3mA / < 1,1 ma feszültség: < 4 V DC / > 18 V DC ms (I01 - I08) ms (I09 - I12) feszültség: > 18V DC / < 4V DC ms (I01 - I08) ms (I09 - I12) -5
12 Technikai adatok 2 PARAO ardware Kézikönyv Táblázat 2.5: Technikai adatok DC analóg bemenetekhez PARAO 11, 12, 21, 22 Megnevezés PARAO 11/12 PARAO 21/22 6 Bemenet: I1 - I6 8 Bemenet: I1 - I8 Bemeneti feszültség 0-10 V DC Bemeneti áram < 4 ma Bemeneti impedancia > 150 kohm Analóg bemeneti tartomány Felbontás 10000/250 mv Konvertálási sebesség 10 ms Pontosság +/- 5% (0,5 V DC) Offset/Gain õmérsékletingadozás (Drift) Technikai adatok Offset (kiegyenlítés) értéke: 0 -nál 0 V DC Gain (erõsítés) értéke: 0-10V = Ezek az alapértelmezett értékek megváltoztathatóak az Offset Funkcióblokk használatával +/- 3 LSB (Least Significant Bit/ legkisebb helyiértékû bit) -6
13 PARAO ardware Kézikönyv Technikai adatok Kimenetek Táblázat 2.6: Technikai adatok relés kimenetekhez PARAO 6, 10, 11, 20, 21 Megnevezés Névleges feszültség áramkörönkén t < 250 V AC, < 30 V DC Névleges áram áramkörönként Technikai adatok 8 A / 250 V AC 8 (2) A / < 250 V AC 1 A / 8-24 V DC 0,1 A / 5-8 V DC Minimális terhelés 50 mw (10 ma 5 V DC esetén) Érintkezõ élettartama / ohmikus terhelésnél ciklus 8 A / 250 V AC vagy 24 V DC esetén ciklus 10 A / 110 V AC esetén Éritnkezõk elválasztása biztonságos villamos szigetelés Reakcióidõ < 10 ms Kapcsolási állapot megjelenítése az LCD kijelzõn Tabelle 2.7: Technikai adatok tranzisztoros kimenetekhez (csak Source-típus) PARAO 12, 22 Megnevezés Technikai adatok Névleges feszültség áramkörönként 5-24 V DC Névleges áram áramkörönként 1 A / 8-24 V DC 0,1 A / 5-8 V DC) Minimális áramterhelés 1,0 ma Max. induktív terhelés 1 A / 24 V DC (24 W) Max. lámpaterhelés 0,125 A / 24 V DC (3,0 W) Szivárgási áram < 0,1 ma / 24 V DC Reakcióidõ Be/Ki, Ki/Be kb. < 1 ms Kapcsolási állapot megjelenítése az LCD kijelzõn -7
14 Technikai adatok 2 PARAO ardware Kézikönyv 2.5 Általános készülékadatok Táblázat 2.8: Általános adatok Megnevezés Mûködésbiztonság / Tartalékjárat 20 nap 25 C-on Pontosság +/- 5 s naponta Környezeti hõmérséklettartomány 0 C C Tárolási hõmérséklet -30 C C Technikai adatok Megengedett páratartalom 35-85% relatív páratartalom, kondenzáció nélkül Mûködési elv 1C típus (relé kimenet) EN figyelembe vételével Mûködési elv 1Y típus (tranzisztor kimenet) EN figyelembe vételével Biztonsági osztály II, szakszerû szerelést feltételezve Környezet szennyezettségi foka normál szennyezettség Védettség IP 20 EN szerint LCD-kijelzõ 4soros, soronként 10 karaterrel; program futtatás BE/KI mód; jelszó védelem; funkcióblokkok programozás közben -8

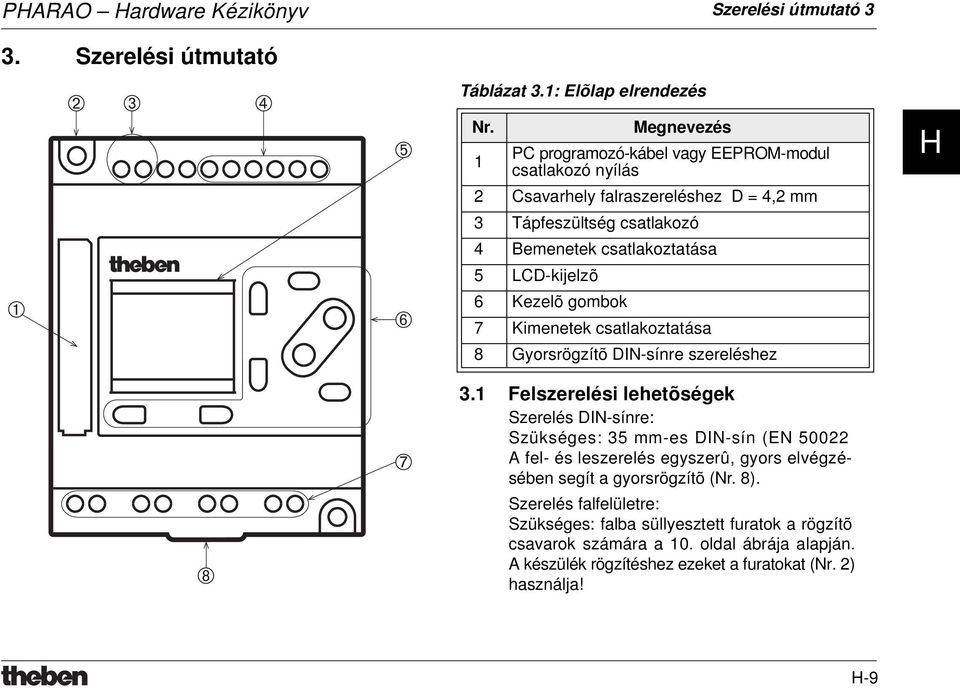

15 PARAO ardware Kézikönyv Szerelési útmutató 3 3. Szerelési útmutató Táblázat 3.1: Elõlap elrendezés Nr. 1 Megnevezés PC programozó-kábel vagy EEPROM-modul csatlakozó nyílás 2 Csavarhely falraszereléshez D = 4,2 mm 3 Tápfeszültség csatlakozó 4 Bemenetek csatlakoztatása 5 LCD-kijelzõ 6 Kezelõ gombok 7 Kimenetek csatlakoztatása 8 Gyorsrögzítõ DIN-sínre szereléshez 3.1 Felszerelési lehetõségek Szerelés DIN-sínre: Szükséges: 35 mm-es DIN-sín (EN A fel- és leszerelés egyszerû, gyors elvégzésében segít a gyorsrögzítõ (Nr. 8). Szerelés falfelületre: Szükséges: falba süllyesztett furatok a rögzítõ csavarok számára a 10. oldal ábrája alapján. A készülék rögzítéshez ezeket a furatokat (Nr. 2) használja! -9

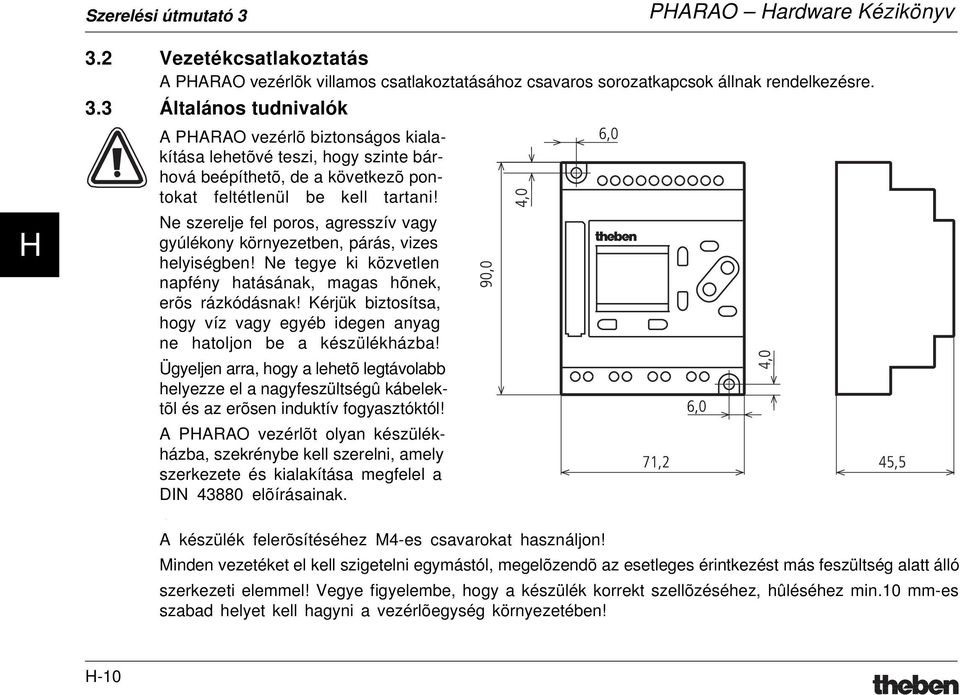

16 Szerelési útmutató 3 PARAO ardware Kézikönyv 3.2 Vezetékcsatlakoztatás A PARAO vezérlõk villamos csatlakoztatásához csavaros sorozatkapcsok állnak rendelkezésre. 3.3 Általános tudnivalók A PARAO vezérlõ biztonságos kialakítása lehetõvé teszi, hogy szinte bárhová beépíthetõ, de a következõ pontokat feltétlenül be kell tartani! Ne szerelje fel poros, agresszív vagy gyúlékony környezetben, párás, vizes helyiségben! Ne tegye ki közvetlen napfény hatásának, magas hõnek, erõs rázkódásnak! Kérjük biztosítsa, hogy víz vagy egyéb idegen anyag ne hatoljon be a készülékházba! Ügyeljen arra, hogy a lehetõ legtávolabb helyezze el a nagyfeszültségû kábelektõl és az erõsen induktív fogyasztóktól! A PARAO vezérlõt olyan készülékházba, szekrénybe kell szerelni, amely szerkezete és kialakítása megfelel a DIN elõírásainak.. A készülék felerõsítéséhez M4-es csavarokat használjon! Minden vezetéket el kell szigetelni egymástól, megelõzendõ az esetleges érintkezést más feszültség alatt álló szerkezeti elemmel! Vegye figyelembe, hogy a készülék korrekt szellõzéséhez, hûléséhez min.10 mm-es szabad helyet kell hagyni a vezérlõegység környezetében! -10

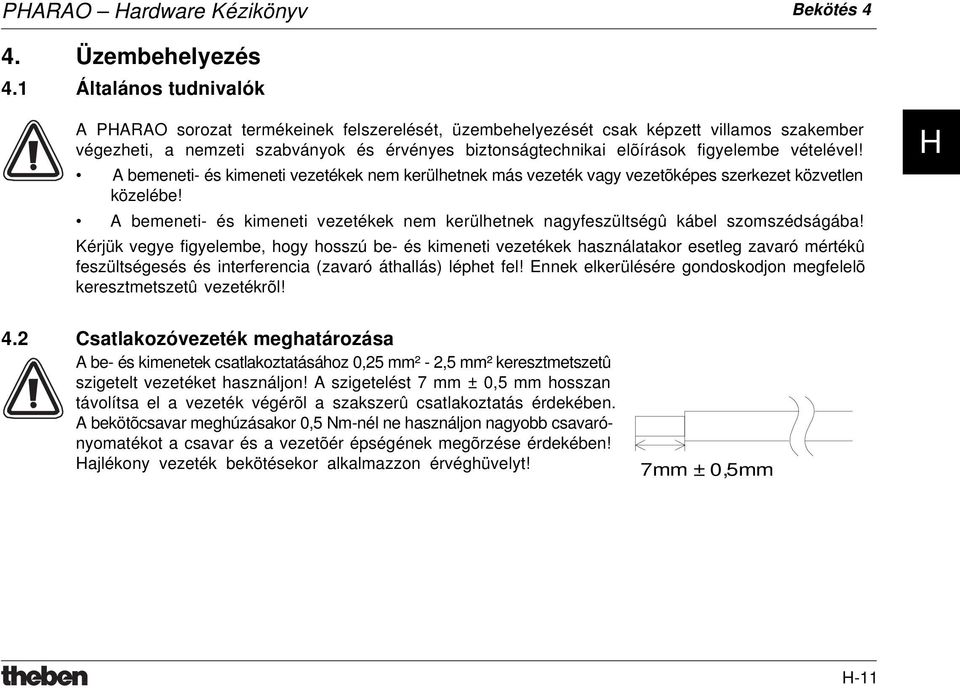

17 PARAO ardware Kézikönyv Bekötés 4 4. Üzembehelyezés 4.1 Általános tudnivalók A PARAO sorozat termékeinek felszerelését, üzembehelyezését csak képzett villamos szakember végezheti, a nemzeti szabványok és érvényes biztonságtechnikai elõírások figyelembe vételével! A bemeneti- és kimeneti vezetékek nem kerülhetnek más vezeték vagy vezetõképes szerkezet közvetlen közelébe! A bemeneti- és kimeneti vezetékek nem kerülhetnek nagyfeszültségû kábel szomszédságába! Kérjük vegye figyelembe, hogy hosszú be- és kimeneti vezetékek használatakor esetleg zavaró mértékû feszültségesés és interferencia (zavaró áthallás) léphet fel! Ennek elkerülésére gondoskodjon megfelelõ keresztmetszetû vezetékrõl! 4.2 Csatlakozóvezeték meghatározása A be- és kimenetek csatlakoztatásához 0,25 mm² - 2,5 mm² keresztmetszetû szigetelt vezetéket használjon! A szigetelést 7 mm ± 0,5 mm hosszan távolítsa el a vezeték végérõl a szakszerû csatlakoztatás érdekében. A bekötõcsavar meghúzásakor 0,5 Nm-nél ne használjon nagyobb csavarónyomatékot a csavar és a vezetõér épségének megõrzése érdekében! ajlékony vezeték bekötésekor alkalmazzon érvéghüvelyt! 7mm ± 0,5mm -11
18 Bekötés 4 PARAO ardware Kézikönyv 4.3 Névleges tápfeszültség Amennyiben váltakozófeszültségrõl (AC) kívánja üzemeltetni a készüléket az L jelölésû kapocsba a fázisvezetõt, az N jelölésû kapocsba pedig a nullavezetõt csatlakoztassa! A fázisvezetõt soha ne csatlakoztassa az N kapocsba, mert ez esetben veszélyes áramütés érheti a készülék használóját! a készüléke egyenfeszültségrõl (DC) mûködik, akkor a "+" jelû sorkapocsba a pozitív, a "-" jelû sorkapocsba a negatív vezetõt csatlakoztassa! A polaritásokat soha ne cserélje fel! 4.4 Csatlakozó kiosztás A VÉSZLEÁLLÍTÓ szerkezetet úgy kell megtervezni, hogy az feleljen meg az IEC/EN elõírásainak! A kikapcsoló vagy vészleállító szerkezet mûködtetése nem idézhet elõ ellenõrizetlen vagy definiálatlan rendszer újraindulást! PARAO 6, 10, 20: Névleges tápfeszültség: V, AC z PARAO 11, 12, 21, 22: Névleges tápfeszültség: 24 V, DC -12
19 PARAO ardware Kézikönyv Bekötés Bekötési vázlat AC (váltakozóáramú) bemenetekhez PARAO 6, 10, 20 Táblázat 4.1: AC bemenetek Nr. 1 Megnevezés Feszültségforrás: V AC z 2 AC tápfeszültség csatlakozói 3 Nem használt csatlakozók 4 AC bemenetek csatlakozói 5 Digitális jelgenerátor 6 Áramkör védelme: Imax = 1,0 A TILOS különbözõ fázisokat csatlakoztatni a PARAO vezérlõkészülék bemeneteire! Ügyeljen a fázis- és nullavezetõ helyes bekötésére is! -13

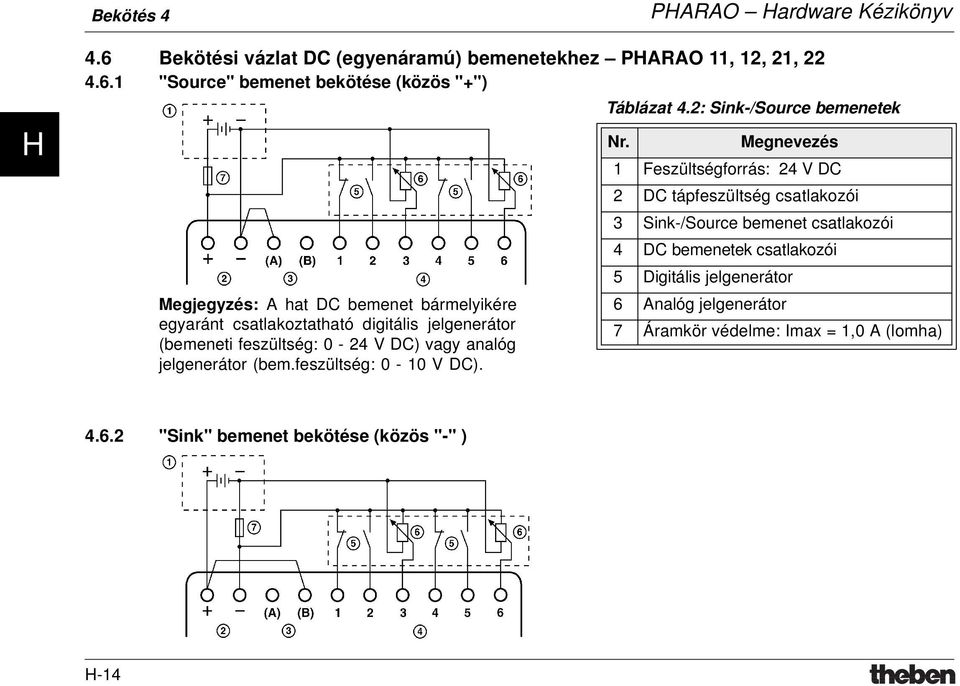

20 Bekötés 4 PARAO ardware Kézikönyv 4.6 Bekötési vázlat DC (egyenáramú) bemenetekhez PARAO 11, 12, 21, "Source" bemenet bekötése (közös "+") Megjegyzés: A hat DC bemenet bármelyikére egyaránt csatlakoztatható digitális jelgenerátor (bemeneti feszültség: 0-24 V DC) vagy analóg jelgenerátor (bem.feszültség: 0-10 V DC). Táblázat 4.2: Sink-/Source bemenetek Nr. Megnevezés 1 Feszültségforrás: 24 V DC 2 DC tápfeszültség csatlakozói 3 Sink-/Source bemenet csatlakozói 4 DC bemenetek csatlakozói 5 Digitális jelgenerátor 6 Analóg jelgenerátor 7 Áramkör védelme: Imax = 1,0 A (lomha) "Sink" bemenet bekötése (közös "-" ) -14
21 PARAO ardware Kézikönyv Bekötés Bekötési vázlat relés- / tranzisztoros kimenetekhez Relés kimenet bekötése PARAO 6, 10, 11, 20, 21 Táblázat 4.3: Relés kimenetek Nr. Megnevezés 1 PARAO Vezérlõegység 2 Potenciálfüggetlen kimenetek 3 Vezérelt terhelés 4 Olvadóbiztosító (10 A) minden kimeneti áramkörben 5 Kapcsoló DC feszültségforrás vezérelt 6 kimenetekhez 7 AC feszültségforrás vezérelt kimenetekhez -15
22 Bekötés 4 PARAO ardware Kézikönyv Tranzisztoros kimenet bekötése PARAO 12, 22 (csak "Source"-kapcsolásban) Táblázat 4.4: Tranzisztoros kimenetek Nr. Megnevezés 1 PARAO Vezérlõegység 2 Kimenetek csatlakozói 3 Vezérelt fogyasztó Áramkör védelme (olvadóbiztósító) 4 (részletesen a 4.5 táblázatban) 5 Kapcsoló DC feszültségforrás vezérelt 6 kimenetekhez 7 Tápfeszültség csatlakozók 8 Feszültségforrás 24 V DC 9 Áramkör védelme: Imax = 1,0 A (lomha) Táblázat 4.5: Tranzisztoros kimenetek zárlatvédelme Áramkör feszültsége Áramköri védelem (olvadóbiztosító) 5 Volt < 0,3 A (áramkörönként) 12 Volt < 2,0 A (áramkörönként) 24 Volt < 2,0 A (áramkörönként) Feszültség [V] Megjegyzés a kimenetek bekötéséhez 5 Minden kimenet egy áramkörbe köthetõ be Minden kimenet egy áramkörbe köthetõ be. 5,12, 24 Különbözõ feszültségszintû (5,12,24V) kimenetek megvalósíthatóak az áramkörök elválasztásával. -16
23 PARAO ardware Kézikönyv Sorkapocs elrendezés 5 5. Sorkapocs elrendezés PARAO 6, AC bemenet, relé kimenet PARAO 10, AC bemenet, relé kimenet L ~ N IN L ~ N IN PARAO 6 PARAO 10 OUT1 OUT2 OUT1 OUT2 OUT3 OUT4 PARAO 11, DC bemenet, relé kimenet PARAO 12, DC bemenet, tranzisztor kimenet + - IN (A) (B) (A) (B) IN PARAO 11 PARAO 12 OUT1 OUT2 OUT3 OUT4 OUT1 OUT2 OUT3 OUT4-17
24 Kiegészítõegységek 6 PARAO ardware Kézikönyv 6. Kiegészítõegységek használata A programozókábel vagy külsõ memóriamodul csatlakoztatására kialakított nyílásban található elektronika nincs biztonságosan leválasztva a hálózati feszültségtõl! Csak speciálisan képzett, az idevonatkozó hazai szabványokban és elõírásokban járatos személy szerelheti, üzemelheti be és távolíthatja el a programozókábelt és a külsõ EEPROM-modult! A programozókábel és a külsõ memóriamodul csatlakoztatása és eltávolítása elõtt minden esetben válassza le a készüléket a feszültségforrás(-ok)ról! Ne érintse meg a készülék védetlen érintkezõit! Ellenõrizze, hogy nincs jelen feszültség a tápellátás kikapcsolása után! 6.1 Programozókábel A programozókábel (PA 232CAB) segítségével kapcsolatot létesíthet a PARAO Vezérlõegység és egy olyan PC (személyi számítógép) között, amelyen a programozó szoftver elõzõleg már installálva lett. 4 A csatlakozónyílás fedelének és a külsõ memóriamodulnak az eltávolításához használjon hegyes szerszámot!
25 PARAO ardware Kézikönyv Kiegészítõegységek 6 Óvatosan helyezze be a programozókábel csatlakozóját a nyílásba. A kábel eltávolítása A csatlakozás oldásához emelje ki a csatlakozót a mindkét oldalán megtalálható rovátkolás segítségével. Soha ne a kábelt húzza! Miután eltávolította a kábelt, helyezze vissza a védõfedelet vagy illessze a helyére a külsõ memóriamodult. 6.2 Külsõ memóriamodul A külsõ memóriamodul (PA-EEPROM) lehetõvé teszi az Ön számára, hogy egyszerûen, a beillesztés után futtasson egy külön programot. Ugyanis, amikor a külsõ modul be van illesztve a nyílásba, akkor a készülék CPU-ja (processzora) nem a belsõ EEPROM rendszermemóriában tárolt programot futtatja, hanem a külsõ EEPROM-ban tároltat. Miután a külsõ memóriamodul eltávolításra kerül, a rendszermemóriába írt program fut újra. A külsõ EEPROM-modul segítségével új programot is tölthet a rendszermemóriába, vagy éppen mentheti a belsõ rendszermemóriában lévõ programot a külsõ memóriamodulba. Távolítsa el a védõfedelet egy alkalmas, hegyes szerszámmal (lásd 6.1. pont). Tegye el a fedelet és illessze helyére a külsõ memóriamodult. -19
26 PARAO programozás 7 PARAO ardware Kézikönyv 7. A PARAO vezérlõegység programozása - kezdõlépések A PARAO sorozat vezérlõkészülékei a funkcióblokk programozást alkalmazzák. Az ilyen stílusú programozásban az egyes funkcióblokkok megfelelõ összekapcsolásával épül fel a program. A programokban öt féle blokkot építhet be: rendszer bemenetek, az elõlap billentyûi, rendszermemória bitek, funkcióblokkok és rendszer kimenetek. A készülék bekapcsolásakor a kijelzõ a dátumot, az idõt, a be- és kimenetek állapotát fogja mutatni. Bármely elõlapi billentyû lenyomásával eljut a fõmenühöz. A programozás megkezdéséhez lépjen a ProgEdit - programszerkesztés - üzemmódba az OK billentyû lenyomásával. 7.1 Két blokk csatlakoztatása A funkcióblokkok (FB) egy kimeneti pontot kötnek össze egy nem használt bemeneti ponttal. A nyíl a kimeneti pontot mutatja. A kimeneti pont mindig a funkcióblokk jobb oldalán található. A nem használt (szabadon felhasználható) bemeneti pontok jelölése ">", míg a már használt bemeneteket teli háromszög szimbolizálja. Nyomja le a jobbra mutató nyíl jelölésû nyomógombot a kép jobbra mozgatásához mindaddig, míg a kimeneti pontot jelölõ kis vonal villogni nem kezd. Majd a "+" jelû billentyû lenyomásával csatlakoztathat - hozzáadhat - egy funkcióblokkot. A "-" jelû billentyûvel pedig szétválaszthat két blokkot. Nyomja meg a "+" billentyût. Ezek után a kijezõ jobb oldalán megjelenõ kapcsolódási ponton a rendelkezésre álló funkcióblokkok közül választhat. A fel- és le mutató - kurzormozgató - billentyûkkel álljon rá a kívánt blokkra. Az aktuális elem villogni fog. A kijelzõ alsó vagy felsõ részén megjelenõ "Connect" felirat tájékoztat a kapcsolat felépítésének lehetõségérõl. Az "OK" billentyû lenyomásával rögzítheti a kapcsolatot a kívánt blokkal. 0 1 I n 0 1 Connect AddFB O01-20
27 PARAO ardware Kézikönyv PARAO programozás 7 A bemenetek, billentyûk, memória bitek, funkcióblokkok és kimenetek automatikusan megjelenítõdnek amikor csatlakoztatásra kerülnek. Feltétlenül szükséges a funkcióblokkok használata a programozás folyamán. Egy új funkcióblokk hozzáfûzéséhez válassza az AddFB menüpontot. Ez a menüpont meg fogja mutatni az alkalmazható 22 funkcióblokk (FB) listáját. (A funkcióblokkok leírását a 7. fejezet végén találja.) Az alkalmas blokk kiválasztásához használja az "OK" billentyût. F B - Select Pulse Time S W ourmeter Válasszon egy nyitott ( > ) bemeneti pontot és nyomjon "OK"-t. A "Connect" felirat eltûnik a kijelzõrõl - a két funkcióblokk összekapcsolódott! A kimeneti pontok több bemeneti ponthoz is csatlakozhatnak, de a bemenetek csak egy csatlakozást fogadnak! AND OUT 7.2 Blokkok kezelése Amikor a funkcióblokk (FB) száma villog, akkor a "+" és "-" jelû billentyûk használatával képes átpörgetni a szomszédos számozott blokkokat. Pl.: a 03-as bemenet villog a kijelzõn. A "+" billentyû megnyomásával 04-re ugrik a bemenet száma. Ilyen módon állíthatóak be a bemenetek, kimenetek, billentyûk és memória bitek is. A funkcióblokkok bármely mûveletet végrehajtják, de görgetni csak a programhoz elõzõleg már hozzáadott funkcióblokkok között tud. 0 3 F L -21
28 PARAO Programozás 7 PARAO ardware Kézikönyv 7.3 Funkcióblokk paraméterek beállítása Néhány funkcióblokk paraméterekkel rendelkezik, melyek beállítása feltétlenül szükséges. Ilyen paraméterek például az idõ (T,mint Time), eltelt idõ (t), ismétlések száma (N), aktuális ismétlések száma (n), set/reset prioritás és még számos egyéb. A kurzorbillentyûkkel mozogjon a funkcióblokkhoz. Amikor a funkcióblokk száma villog, nyomja meg kétszer az "OK" billentyût, hogy az FB beállító módjába (FB Setup) léphessen. Itt állítható be minden opció amit a program B 0 3 : F L O n - Time T = 0. 0 s t = 0. 0 s megkövetel. Állítsa be a kijelzõn megjelenõ összes paramétert a szükséges értékre, mielõtt az "OK" gombot használná az elfogadáshoz. Néhány funkcióblokk több menüoldalon is elérhetõ. asználja az "ESC" billentyût egy magasabb menüszint eléréséhez, a tartalom rendszermemóriába mentése nélkül. Amikor befejezte az adatok bevitelét, az "ESC" billentyû használatával lépjen vissza egészen a fõ programozómenü megjelenéséig. -22
29 PARAO ardware Kézikönyv PARAO programozás Kilépés, Programok Futtatása és Leállítása asználja az "ESC" billentyût a szerkesztési menübe (Edit Menu) történõ visszalépéshez (lehet, hogy többször is meg kell nyomnia az "ESC" billentyût). Majd válassza az "Exit" - kilépés - opciót az "EditMenu" elhagyásához. EditMenu ProgSize Jump New FB Exit Mnemonic A program futtatását kezdje a "Run" - futtatás - menüpont kiválasztásával, majd az "OK" billentyû lenyomásával hagyja jóvá. A program futásakor a kijelzõn megjelenik a pontos idõ, a dátum, és a kapcsolási állapotok pillanatnyi helyzete. Bármely billentyû megnyomásával lépjen be a "TopMenu"-be, ahol a "Stop" opció is megtalálható. Válassza ki ezt a funkciót és erõsítse meg programleállítási szándékát az "OK" billentyûvel. A további menüpontok: ClockSet - a pontos idõ beállítása. LANGUAGE (Nyelv) - választható az angol, német, francia, olasz vagy spanyol nyelv. ProgClear - töröl mindent a programmemóriából, programokat és adatokat egyaránt! TopMenu R u n ProgEdit ProgClear ClockSet L A N G U A G E Others... Others (Egyéb) - további opciókat kínál, úgymint verzió lekérdezés ("Version Check"), jelszavas védelem ("Password Protection"), nyári idõszámítás váltás, modemállapot beállítás, menübillentyû kezelés. -23
30 PARAO Programozás 7 PARAO ardware Kézikönyv A következõ funkcióblokkok alkalmazhatóak a programozás során. A vezérlõprogram akár több mint 64 funkcióblokkot is tartalmazhat, ennek csak a memória mérete szab határt. A belsõ rendszermemória mérete 1500 byte (a foglalt memória lekérdezése: lásd a Programozói Kézikönyvben). Táblázat 7.1: Funkcióblokkok Funkcióblokk Byte Leírás AND (ÉS logikai kapu) 19 OR (VAGY logikai kapu) 19 XOR (Kizáró-VAGY kapu) 13 NAND (NEM-ÉS kapu) 19 NOR (NEM-VAGY kapu) 19 NOT(Inverter) 10 BOOLEAN (Komplex logikai kapu) * SET / RESET (beállítás) 14 DELAY (késleltetés) 19 ONE SOT (impulzusformáló) 17 PULSE (élfigyelés) 10 a kimenet ON, ha minden bemenet ON a nem használt bemenetek állapota ON a kimenet ON, ha legalább egy bemenet ON a nem használt bemenetek állapota OFF a kimenet ON, ha a két bemenetbõl csak az egyik ON a kimenet csak akkor OFF, ha minden bemenet ON a nem használt bemenetek állapota ON a kimenet OFF, ha legalább az egyik bemenet ON a nem használt bemenetek állapota OFF jelek invertálása, ON állapot változtatása OFF-ra illetve OFF állapot változtatása ON-ra logikai egyenlet AND, OR, XOR és NOT kapuk felhasználásával egy relé SET vagy RESET pozícióba billentése, a prioritás megadásával jel késleltetése felfutóél, lefutóél vagy mindkettõ hatására egyetlen impulzus küldése; idõ vagy bemeneti jel alappal; RESET funkció is rendelkezésre áll impulzus küldése a felfutó-, a lefutó- vagy mindkét él hatására -24
31 PARAO ardware Kézikönyv PARAO Programozás 7 Táblázat 7.1: Funkcióblokkok Funkcióblokk Byte Leírás FLICKER (ütemadó) 19 ALT (impulzus-relé) 13 impulzus-sorozat küldése; ON/OFF (be/ki) kapcsolási idõpontok, ismétlõdõ-, szakaszos- vagy folyamatos üzemmód a kimenet a be- és kikapcsolt állapotok (ON/OFF) között vált minden egyes bemeneti impulzus hatására COUNTER (számláló) 16 felfelé számlál, nullázható egy bemeneti értékkel vagy jellel UW/DW COUNTER (fel-/leszámláló) TBD COMPARE (komparátor) 17 TIME SWITC (pontosidõ) ** GAIN (jelformáló) 22 fel- és leszámlál, elõre beállítható bemeneti és törlõ funkciók összehasonlít két értéket (analóg-, direkt- vagy FB értékek) (lehetõségek: <, >, =, <=, >=, <>) valósidejû óra a kimenet be-, kikapcsolására; naptár szerinti vagy heti vezérlés analóg érték átalakítása; y = A / B * x + C; alsó- és felsõ határértékek beállítása DISPLAY (kijelzõ) *** adatok vagy üzenetek megjelenítése az LCD-kijelzõn ZONE COMPARE (tartomány összehasonlítás) SCMITT TRIGGER (Schmitt-Trigger) OUR METERS (üzemóra számláló) System Outputs (kimenetek) 10 egy érték összehasonlítása egy értéktartománnyal (analóg-, direkt- vagy FB értékek) egy bemeneti felsõ határértéknél kapcsol be, és egy alsó határértéknél kapcsol ki nyilvántartás a bemeneti- vagy kimeneti jel "ON" állapota fennállásának összidõtartamáról külsõ eszközök vezérlése reléken vagy tranzisztorokon keresztül *) felhasznált byte-ok = x (karakterek száma az egyenletben) **) felhasznált byte-ok = x (kapcsolási idõpontok száma) ***) felhasznált byte-ok = x (megjelenített karakterek száma) -25
32 PARAO Programozás 7 PARAO ardware Kézikönyv 7.5 Menü áttekintés Power ON STOP üzemmód Date Time,Day Input/ Output See next page OK All key ESC or OK/ESC Top Menu Run Language ProgEdit ProgClear ClockSet Others STOP/RUN Confirmation Language German English French Italian Spanish All Program delete Confirmation Timer setting FB Program display FB Choice Edit Menu ProgSize Jump New FB Exit Mnemonic (+)* (-)* (FB Edit) Setup FB Change.. Delete FB Connect (New FB) Disconnect ProgramSize display FB choice Add New FB Mnemonic Display FB Parameter OK:enter FB..Change FB Delete * When wire is flashing Others Version Password Menu key SummerTim Modeminit Prog Tran** ** Only when the memory cassette is installed prior to power On. Soft Version Display Password Set/Delete Menu Key Setting Summer time Cancel Manual On Date type UK, US, EU Modem Initial Code set Prog Transit Verify Cassette Cassette ProtectSW -26
33 PARAO ardware Kézikönyv PARAO Programozás 7 RUN üzemmód From previous page Top Menu Stop Language Monitor ClockSet Others STOP/RUN Confirmation Language German English French Italian Spanish Timer setting FB Program display FB Choice Edit Menu ProgSize Jump Exit (FB Edit) Setup FB Change.. ProgramSize display FB choice FB Parameter OK:enter FB..Change Others Version Password Menu key SummerTim Modeminit Soft Version Display Password Set/Delete Menu Key Setting Summer time Cancel Manual On Date type UK, US, EU Modem Initial Code set -27
34 PARAO Programozás 7 PARAO ardware Kézikönyv tápellátás be STOP üzemmód - magyarázat dátum idõ, nap bemenet/ kimenet lásd köv. oldal OK minden billentyû ESC vagy OK/ESC fõmenü futtatás nyelv beállítás prg. szerkesztés prg. törlés óra beállítás egyéb STOP/RUN jóváhagyás nyelv német angol francia olasz spanyol minden prog. törlése jóváhagyás idõzítõ beállítás FB program megjelenítés FB választás szerkesztõ menü program méret ugrás új FB kilépés emlékeztetõ (+)* (-)* (FB szerk.) FB beállítás módosítás törlés FB csatlakoztatás (új FB) leválasztás programméret megjelenítés FB választás új FB hozzáadás emlékeztetõ megjelenítés FB paraméter OK: enter FB.módosítás FB törlés * Amikor az összekötõ vonal villog. egyéb verzió jelszó menü billentyû nyári idõszámítás modem inicializálás prg. átadás** ** Csak abban az esetben, ha a memóriamodul elõzõleg installálva lett. szoftver verzió megjelenítés jelszó megadás /törlés menü billentyûk beállítása nyári idõszámítás törlés kézi váltás dátum típus UK, US, EU modem és kód beállítás prog. áttöltés ellenõrzés kazetta kazetta szoft. védelem -28
35 PARAO ardware Kézikönyv PARAO Programozás 7 RUN üzemmód - magyarázat folytatás az elõzõ oldalról fõmenü leállítás nyelv monitor órabeállítás egyéb STOP / RUN jóváhagyás nyelv német angol francia olasz spanyol idõzítõ beállítás FB program megjelenítés FB választás szerkesztõ menü prog.méret ugrás kilépés (FB szerk.) FB beállítás módosítás program méret megjelenítése FB választás FB paraméter belépés: OK FB módosítás egyéb verzió jelszó menü billentyû nyári idõszámítás modem inicial. szoftver verzió megjelenítés jelszó megadás / törlés menü billentyû beállítás nyári idõszámítás törlés kézi váltás dátum típus UK, US, EU modem beállítás kód beállítás -29
36 PARAO ardware Kézikönyv azai képviselet és a gyártó Magyarország: Elektro-Kamleithner Kft Budapest, II.Rákóczi út 189. Tel./fax.: 06/ iroda@kambud.hu Internet: Németország: TEBEN-WERK Zeitautomatik Gmb Postfach 56, D aigerloch Ügyfélszolgálat: Tel.: / , Fax: /
