1 Paper type: OK Prince Eco G100(55kg), Paper Thickness=80 µm // Pages in book=268 // Print scale=81% Gap (when printed at 81% scale) = Pages in book Paper thickness / 2 = mm FAX Option Type 2045 Printed in the Netherlands HU H B FAX Option Type 2045 Felhasználói kézikönyv Fax kézikönyv <Speciális funkciók> FAX Option Type 2045 Felhasználói kézikönyv Fax kézikönyv <Speciális funkciók> Felhasználói kézikönyv Fax kézikönyv <Speciális funkciók> Átviteli üzemmód Az átviteli fájlok ellenõrzése és törlése Kommunikációs információ Egyéb küldési funkciók Vételi funkciók LAN-Fax jellemzõk A használat egyszerûsítése Fax tulajdonságok Rendszergazda beállítások Mûködési problémák megoldása Függelék A készülék biztonságos és helyes használata érdekében kérjük, hogy használat elõtt olvassa el az Általános beállítások útmutatóban a Biztonsági információk címû részt.

2 Paper type: OK Prince Eco G100(55kg), Paper Thickness=80 µm // Pages in book=268 // Print scale=81% Gap (when printed at 81% scale) = Pages in book Paper thickness / 2 = mm Bevezetés A kézikönyv a termék részletes mûködtetési leírását tartalmazza. A termék lehetõségeinek maximális kihasználása céljából figyelmesen olvassa el a kézikönyvet, és kövesse a benne található utasításokat. A kézikönyvet tartsa a készülék közelében, könnyen hozzáférhetõ helyen. ek A kézikönyvben szereplõ egyes illusztrációk kissé eltérhetnek az Ön gépétõl. Bizonyos opciók nem érhetõk el minden országban. Kérjük, érdeklõdjön helyi márkaképviselõinknél ezzel kapcsolatban. A kézikönyvben kétféle méretrendszer használatos. Ennél a készüléknél a metrikus verzió alkalmazandó. Fontos A kézikönyv egyes részei külön értesítés nélkül változhatnak. A gyártó semmilyen esetben sem felelõs a készülék mûködtetésébõl vagy kezelésébõl adódó közvetlen, közvetett, különleges, véletlen vagy okozati károkért. Védjegyek A Microsoft, a Windows és a Windows NT a Microsoft Corporation bejegyzett védjegyei az Egyesült államokban és/vagy más országokban. Az Adobe és az Acrobat az Adobe Systems Incorporated bejegyzett védjegyei. Az Ethernet a Xerox Corporation bejegyzett védjegye. Más elõforduló terméknevek csupán azonosítási célt szolgálnak, és más cégek védjegyei lehetnek. Az ilyen terméknevekkel kapcsolatban minden jogról lemondunk. A Windows operációs rendszerek pontos megnevezései a következõk: Microsoft Windows 95 operációs rendszer Microsoft Windows 98 operációs rendszer Microsoft Windows Millennium Edition (Windows Me) Microsoft Windows XP Professional Microsoft Windows XP Home Edition Microsoft Windows 2000 Server Microsoft Windows 2000 Professional Microsoft Windows NT Server operációs rendszer 4.0 verzió Microsoft Windows NT Workstation operációs rendszer 4.0 verzió Copyright 2002

3 AdonisC3-HUfaxadv_02.book Page i Monday, February 17, :35 AM A készülékhez tartozó kézikönyvek A következõ kézikönyvek írják le a készülék mûködtetéséhez szükséges eljárásokat. Az egyes funkciókhoz lásd a kézikönyv megfelelõ fejezeteit. Az adott kézikönyvek különbözõek az egyes készüléktípusokhoz. Adobe Acrobat Reader szükséges a PDF fájlban lévõ kézikönyvek megtekintéséhez. Két CD-ROM tartozik a készülékhez: CD-ROM 1 Operating Instructions for Printer/Scanner CD-ROM 2 Scanner Driver & Document Management Utilities Általános beállítások kézikönyv Áttekintést nyújt a készülékrõl. Bemutatja még a rendszer beállításokat (mint például a papíradagolók vagy a felhasználói kódok beállításai), a dokumentum szerver funkciókat és a hibaelhárítást. Hálózati útmutató (PDF fájl - 1. CD-ROM) A készülék és a számítógép hálózati környezetbeli beállításának eljárását mutatja be. Fénymásoló kézikönyv A készülék másoló funkciójához tartozó mûködtetést, funkciókat és hibaelhárítást ismerteti. Fax kézikönyv <Alapvetõ funkciók> A készülék fax funkciójához tartozó mûködtetést, funkciókat és hibaelhárítást ismerteti. Fax kézikönyv <Speciális funkciók> (ez a kézikönyv) A rendszergazda számára rendelkezésre álló speciális funkciókat és beállításokat mutatja be. Nyomtató kézikönyv 1 A készülék nyomtató funkciójához tartozó rendszerbeállításokat és mûködtetést ismerteti. Nyomtató kézikönyv 2 (PDF fájl - 1. CD-ROM) A készülék nyomtató funkciójához tartozó mûködtetést, funkciókat és hibaelhárítást ismerteti. Szkenner kézikönyv (PDF fájl - 1. CD-ROM) A készülék lapolvasó funkciójához tartozó mûködtetést, funkciókat és hibaelhárítást ismerteti. i

4 AdonisC3-HUfaxadv_02.book Page ii Monday, February 17, :35 AM A DeskTopBinder V2 Lite kézikönyvei DeskTopBinder V2 Lite egy segédprogram a Scanner Driver & Document Management Utilities címkéjû CD-ROM-on. DeskTopBinder V2 Lite telepítési útmutató (PDF fájl - 2. CD-ROM) Részletes leírást ad a DeskTopBinder V2 Lite telepítéséhez és a mûködtetési környezetéhez. Ezt a kézikönyvet a DeskTopBinder V2 Lite telepítésekor a [Telepítés] párbeszédpanelbõl lehet megjeleníteni. DeskTopBinder V2 Lite Kezelési útmutató (PDF fájl - 2. CD-ROM) Bemutatja a DeskTopBinder V2 Lite mûködését, és áttekintést ad a funkcióiról. A DeskTopBinder V2 Lite telepítésekor ezt az útmutatót a [Start] menübe telepíti a program. Automatikus dokumentum csatolási útmutató (PDF fájl - 2. CD-ROM) Az Auto Document Link mûködtetését és funkcióit írja le, amely a DeskTopBinder V2 Lite telepítésével együtt lett telepítve. A DeskTopBinder V2 Lite telepítésekor ezt az útmutatót a [Start] menübe telepíti a program. A ScanRouter V2 Lite kézikönyvei ScanRouter V2 Lite egy segédprogram a Scanner Driver & Document Management Utilities címkéjû CD-ROM-on. ScanRouter V2 Lite telepítési útmutató (PDF fájl - 2. CD-ROM) Részletes leírást ad a ScanRouter V2 Lite telepítéséhez, beállításához és mûködtetési környezetéhez. Ezt a kézikönyvet a ScanRouter V2 Lite telepítésekor a [Telepítés] párbeszédpanelbõl lehet megjeleníteni. ScanRouter V2 Lite Management Guide (PDF fájl - 2. CD-ROM) A kézbesítõ szerver menedzselését és mûködtetését mutatja be, valamint ismerteti a ScanRouter V2 Lite funkcióinak áttekintését. A ScanRouter V2 Lite telepítésekor ezt az útmutatót a [Start] menübe telepíti a program. Egyéb kézikönyvek PS3 kiegészítés (PDF fájl - 1. CD-ROM) A Unix kiegészítés (felhatalmazott viszonteladóknál áll rendelkezésre vagy PDF fájlként a weblapunkon.) ii

5 AdonisC3-HUfaxadv_02.book Page iii Monday, February 17, :35 AM TARTALOMJEGYZÉK A készülékhez tartozó kézikönyvek...i A kézikönyv használatáról...1 Szimbólumok Átviteli üzemmód Küldés megadott idõben (Késõbb küldés)...3 Felhasználói átvitel...5 Prioritásos küldés...7 Bizalmas küldés...9 Átvitel lehívással...12 Átvitel lehívással - törlési jelentés...15 Lehívó vétel...16 Lehívó vétel - eltárolási jelentés...18 Lehívó vétel eredménye jelentés Az átviteli fájlok ellenõrzése és törlése A küldési igazolás megjelenítése...19 Az átvitel leállítása...21 Célállomás törlése...23 Célállomás hozzáadása...25 Az átviteli idõpont módosítása...27 Fájl nyomtatása...29 Egy fájl ismételt elküldése...31 A memóriában lévõ fájlok listájának kinyomtatása (Átviteli fájl lista nyomtatás) Kommunikációs információ A napló kinyomtatása...35 Napló...38 Az átviteli eredmény ellenõrzése (Átviteli fájlok állapota)...40 A vételi eredmény ellenõrzése (Vételi fájlok állapota)...41 A memória állapotának megjelenítése...42 Fogadott és eltárolt fájlok nyomtatása/törlése (Az eltárolt vételi fájl kinyomtatása)...43 A fogadott és az eltárolt dokumentumok kinyomtatása...43 A fogadott és az eltárolt dokumentumok törlése...45 Bizalmas üzenet kinyomtatása...46 Bizalmas fájl jelentés...48 Memóriában zárolt fájlok kinyomtatása...49 Személyi postaládák...51 Személyi postaládák...51 Személyi postaládában lévõ üzenetek kinyomtatása...52 iii

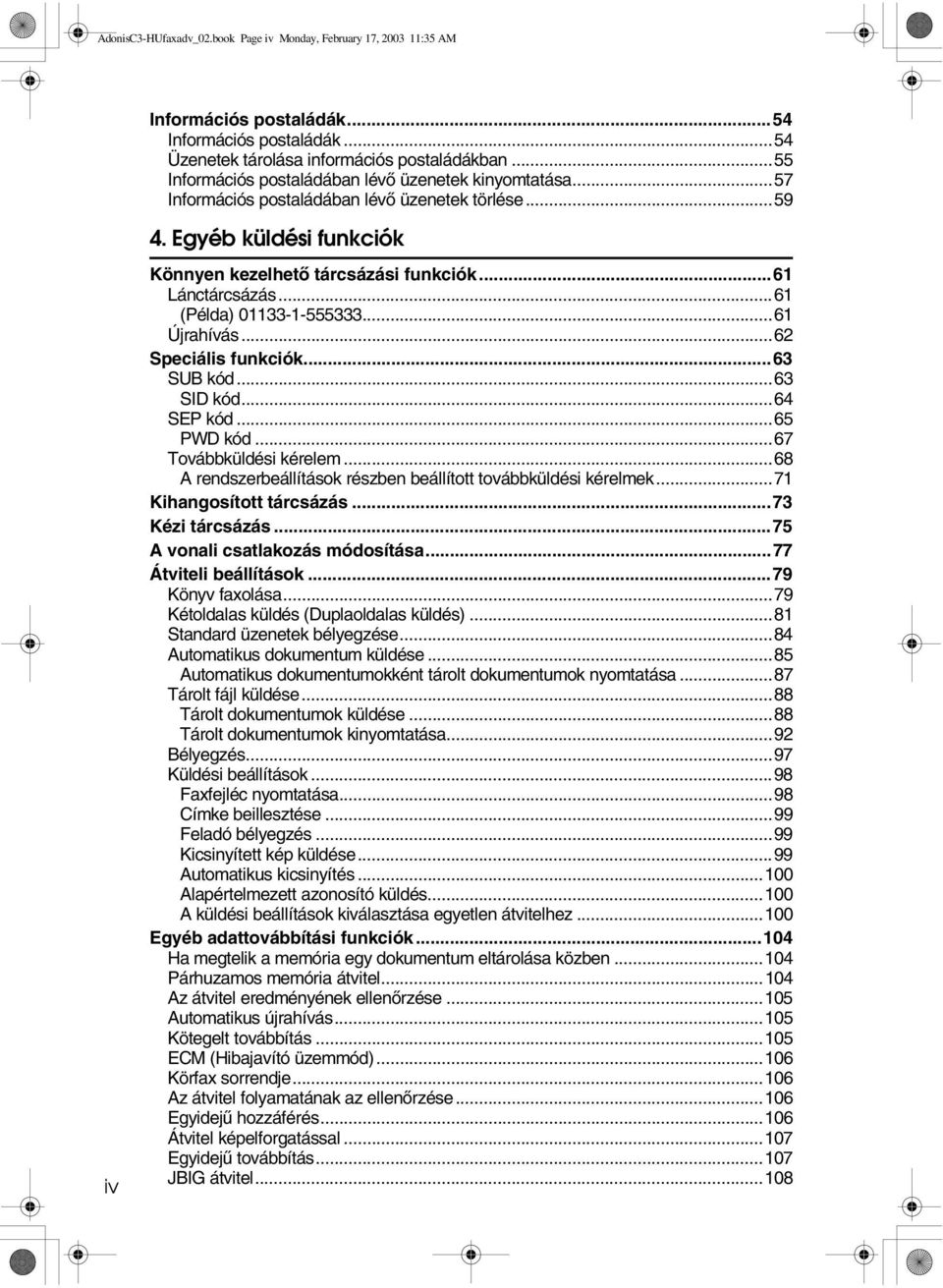

6 AdonisC3-HUfaxadv_02.book Page iv Monday, February 17, :35 AM Információs postaládák...54 Információs postaládák...54 Üzenetek tárolása információs postaládákban...55 Információs postaládában lévõ üzenetek kinyomtatása...57 Információs postaládában lévõ üzenetek törlése Egyéb küldési funkciók iv Könnyen kezelhetõ tárcsázási funkciók...61 Lánctárcsázás...61 (Példa) Újrahívás...62 Speciális funkciók...63 SUB kód...63 SID kód...64 SEP kód...65 PWD kód...67 Továbbküldési kérelem...68 A rendszerbeállítások részben beállított továbbküldési kérelmek...71 Kihangosított tárcsázás...73 Kézi tárcsázás...75 A vonali csatlakozás módosítása...77 Átviteli beállítások...79 Könyv faxolása...79 Kétoldalas küldés (Duplaoldalas küldés)...81 Standard üzenetek bélyegzése...84 Automatikus dokumentum küldése...85 Automatikus dokumentumokként tárolt dokumentumok nyomtatása...87 Tárolt fájl küldése...88 Tárolt dokumentumok küldése...88 Tárolt dokumentumok kinyomtatása...92 Bélyegzés...97 Küldési beállítások...98 Faxfejléc nyomtatása...98 Címke beillesztése...99 Feladó bélyegzés...99 Kicsinyített kép küldése...99 Automatikus kicsinyítés Alapértelmezett azonosító küldés A küldési beállítások kiválasztása egyetlen átvitelhez Egyéb adattovábbítási funkciók Ha megtelik a memória egy dokumentum eltárolása közben Párhuzamos memória átvitel Az átvitel eredményének ellenõrzése Automatikus újrahívás Kötegelt továbbítás ECM (Hibajavító üzemmód) Körfax sorrendje Az átvitel folyamatának az ellenõrzése Egyidejû hozzáférés Átvitel képelforgatással Egyidejû továbbítás JBIG átvitel...108

7 AdonisC3-HUfaxadv_02.book Page v Monday, February 17, :35 AM Nyomtatott jelentés Memóriatartalom jelentés Átvitel eredménye jelentés (Memória átvitel) Kommunikációs hiba jelentés Átvitel eredménye jelentés (Azonnali átvitel) Vételi funkciók Vétel Azonnali vétel Memóriavétel Helyettesítõ vétel Üzenetek fogadása automatikusan Üzenetek fogadása paraméterekkel megadott beállítások szerint Vételi funkciók Továbbküldési állomás Továbbküldési eredmény jelentés JBIG vétel Automatikus fax vétel bekapcsolása Nyomtatási beállítások Nyomtatás vége hangjelzés Az elsõ oldal jelölése Oldalközép jel Vétel idõpontja Kétoldalas nyomtatás Nyomtatás 180 fokkal elforgatva Másolat vételkor Képelforgatás Két eredeti dokumentum kombinálása Oldalak szétválasztása és a laphossz csökkentése Fordított sorrendû nyomtatás Vétel kicsinyítéssel TSI nyomtatása (Küldõ elõfizetõ azonosítójának nyomtatása) Ha nincs megfelelõ méretû papír Azonos méretû nyomtatás Prioritásos adagolók beállítása A beérkezõ üzenetek nyomtatása a kézi lapadagolóba helyezett papírra Hová kerülnek a bejövõ üzenetek - Kimeneti tálca Adagoló kiválasztása a vonaltípusokhoz Eltolásos tálca v

8 AdonisC3-HUfaxadv_02.book Page vi Monday, February 17, :35 AM 6. LAN-Fax jellemzõk Faxdokumentumok küldése számítógéprõl A szoftver telepítése Automatikusan elinduló program Egyedi alkalmazások telepítése A CD-n tárolt alkalmazások LAN-Fax illesztõ Címjegyzék LAN-Fax fedõlapszerkesztõ A LAN-Fax tulajdonságok beállítása Faxátvitel alapjai Fedõlap csatolása Faxok képének megtekintése Opciók beállítása Nyomtatás vagy mentés fájlként Címjegyzék Faxfedõlapok szerkesztése Fedõlap létrehozása Az elkészített fedõlap csatolása LAN-Fax üzenetek LAN-Fax hibajelentés Hibaüzenetek Faxinformációk megtekintése webböngészõvel A fogadott faxüzenetek megtekintése és kinyomtatása egy webböngészõvel A fogadott faxüzenetek megtekintése egy webböngészõvel Fax információk nyomtatása webböngészõvel Faxinformációk törlése webböngészõvel A kapott üzenetek megtekintése számítógépen A kapott üzenetek kézbesítése A használat egyszerûsítése Programok Billentyûprogramok tárolása és megváltoztatása Prioritásos funkció eltárolása egy programmal A programok használata Programnév módosítása Program törlése A dokumentum szerver használata Egy dokumentum eltárolása Fájlok kezelése Fájl törlése A dokumentum szerverre mentett dokumentumok kezelése a számítógéprõl A DesktopBinder használatával Webböngészõ használatával vi

9 AdonisC3-HUfaxadv_02.book Page vii Monday, February 17, :35 AM 8. Fax tulajdonságok Funkciólista A felhasználói eszközök elérése (Fax felhasználói eszközök) Kilépés az alapértelmezés beállításából Általános beállítások Vételi beállítás Rendszergazda beállítások Rendszergazda eszközök listája A rendszergazda (fõ operátor) beállítások használata Standard üzenetek beprogramozása, módosítása és törlése Standard üzenetek törlése Egy automatikus dokumentum tárolása, módosítása és törlése Automatikus dokumentum törlése A szkennelési méret beprogramozása és módosítása A szkennelési méret törlése A napló nyomtatása Számlálók Utánküldés Egy fogadó beprogramozása Az Utánküldési funkció kikapcsolása Utánküldési jel Memóriazár ECM A felhasználói paraméterek módosítása A felhasználói paraméterek módosítása Felhasználói paraméterek listájának nyomtatása Eltérõen kezelt speciális küldõk Speciális küldõk beállítása/módosítása Speciális küldõ kezdeti beállításának beprogramozása Speciális küldõ törlése A speciális küldõk listájának kinyomtatása Postaláda beállítások Személyi postaládák beállítása/szerkesztése Személyi postaládák törlése Információs postaládák beprogramozása/szerkesztése Információs postaládák törlése Továbbító postaládák beállítása/szerkesztése Továbbító postaládák törlése A postaládák listájának kinyomtatása Továbbküldési jelentés A bizalmas azonosító beprogramozása A lehívó azonosító kód beprogramozása A memóriazárolási azonosító beprogramozása Tárcsás/nyomógombos telefon kiválasztása Fogadott dokumentumok eltárolása és kinyomtatása Felhasználói kód megadása a vett és az eltárolt dokumentumok megtekintéséhez vii

10 AdonisC3-HUfaxadv_02.book Page viii Monday, February 17, :35 AM 10.Mûködési problémák megoldása Jelentések olvasása Hibajelentés Áramkimaradási jelentés Függelék A bélyegzõkazetta cseréje A berendezés rákapcsolása a telefonvonalra és a telefonkészülék csatlakoztatása A telefonvonal bekötése A vonal típusának kiválasztása Opcionális berendezések Faxfunkció bõvítõ modul Memóriabõvítés (32MB: DIMM) Extra G3 interfész egység Mûszaki adatok Eredeti dokumentumok alkalmazható típusai A felhasználható eredeti dokumentumok méretei Papírméret és beolvasási terület Maximális értékek TÁRGYMUTATÓ viii

11 AdonisC3-HUfaxadv_02.book Page 1 Monday, February 17, :35 AM A kézikönyv használatáról Szimbólumok A kézikönyvben az alábbi szimbólumok szerepelnek: R FIGYELMEZTETÉS: Ez a szimbólum potenciálisan veszélyes helyzetet jelez, amikor a készülék nem megfelelõ használata és az utasítások be nem tartása halálhoz, vagy súlyos sérüléshez vezethet. Mindenképpen olvassa el az utasítások mindegyikét, amelyek az Általános beállítások kézikönyv Biztonsági információk címû részben találhatók! R FIGYELEM: Ez a szimbólum potenciálisan veszélyes helyzetet jelez, amikor a készülék nem megfelelõ használata és az utasítások be nem tartása könnyebb vagy közepes sérüléshez, illetve anyagi kár bekövetkezéséhez vezethet. Mindenképpen olvassa el az utasítások mindegyikét, amelyek az Általános beállítások kézikönyv Biztonsági információk címû részben találhatók! * A fenti megállapítások az Ön biztonságát szolgálják. Fontos Ha ezt az utasítást nem követi, a papír elakadhat, megsérülhet az eredeti vagy adat veszhet el. Ezt feltétlenül olvassa el. Elõkészítés Ez a szimbólum az adott mûvelethez szükséges információkat és elõkészületeket jelzi. Ez a szimbólum a kezelés biztonsági elõírásait jelöli vagy rendellenes mûködéskor az ajánlott teendõket. Korlátozások Ez a szimbólum számbeli határértékeket, együtt nem használható funkciókat, vagy olyan körülményeket jelöl, melyek között egy adott funkció nem használható. Referencia Ez a szimbólum egy hivatkozást jelöl. [ ] A gép kijelzõjén található gombok. [ ] Olyan gombok és funkciók amelyek a számítógép képernyõjén jelennek meg. { } A készülék kezelõpaneljébe épített gombok. 1

12 AdonisC3-HUfaxadv_02.book Page 2 Monday, February 17, :35 AM 2

13 AdonisC3-HUfaxadv_02.book Page 3 Monday, February 17, :35 AM 1. Átviteli üzemmód Küldés megadott idõben (Késõbb küldés) Ezzel a funkcióval a készüléket arra utasíthatja, hogy a faxüzenet továbbítását egy késõbbi, Ön által meghatározott idõpontra halassza. Így kihasználhatja a csúcsidõn kívüli telefondíjak elõnyeit anélkül, hogy a küldés idõpontjában a gép mellett kellene tartózkodnia. Így ha a fax elküldése nem sürgõs, beolvasáskor választhatja a költségkímélõ küldési idõt a küldés késõbb funkcióval. A faxok a memóriába kerülnek, és a készülék a küldést a költségkímélõ küldési idõben kezdi meg. Fontos Ha a készülék egy óránál hosszabb ideig ki van kapcsolva, az összes memóriában tárolt fájl törlõdik. Ha emiatt bármilyen üzenet elvész, akkor a gép a mûködtetõ kapcsoló bekapcsolása után automatikusan kinyomtat egy áramkimaradási jelentést. A jelentés segítségével megállapíthatja, mely fájlok lettek törölve. Korlátozások Ez a funkció nem használható az azonnali átvitelnél. Használja a memória átvitelt. A megadott idõpontnak 24 órán belül kell lennie. Ha a kijelzõn látható aktuális idõ nem helyes, állítsa át. Lásd az Általános beállítások kézikönyvben. A jobb használhatóság kedvéért beállíthatja a költségkímélõ küldési idõt, amikor a telefondíjak alacsonyabbak. Lásd 182. oldal Kedvezményes idõszak regisztrálása. Ezt a funkciót beprogramozhatja az egyik gyors mûvelet gombra. Ha ezt a megoldást használja, akkor átugorhatja az B. és a C. lépéseket. 3

14 AdonisC3-HUfaxadv_02.book Page 4 Monday, February 17, :35 AM Átviteli üzemmód 1 A Helyezze be a dokumentumot, majd válassza ki a kívánt beolvasási beállításokat. Referencia Felhasználói kézikönyv <Alapvetõ funkciók> B Nyomja meg az [Átviteli mód] gombot. C Válassza a [Késõbb küldés] lehetõséget. D Írja be az idõt a számgombokkal (24 órás formátumban), és nyomja meg az [OK] gombot. 4 A megadott idõ a kiemelt [Késõbb küldés] felett látható. Nyomja meg a [Kedvezm. idõszak] gombot a költségkímélõ idõ beállításához. Ha 10-nél alacsonyabb számot ad be, kezdõ számjegynek írjon be egy nullát. Ha hibásan adta meg a kódot, nyomja meg a [Törlés] vagy a {Törlés/Stop} gombot az [OK] gomb megnyomása elõtt, majd próbálja újra. A késõbb küldés megszakításához nyomja meg a [Mégsem] gombot. A C. lépésben látható képernyõ jelenik meg ismét. E Nyomja meg az [OK] gombot. A készenléti képernyõ jelenik meg. A beállítások ellenõrzéséhez nyomja meg az [Átviteli mód] gombot. F Tárcsázzon, majd nyomja meg a {Start} gombot. A Késõbb küldés átviteli beállításait törölheti. Lásd 21. oldal Az átvitel leállítása.

15 AdonisC3-HUfaxadv_02.book Page 5 Monday, February 17, :35 AM Felhasználói átvitel Felhasználói átvitel Ezzel a funkcióval ellenõrizheti az összes felhasználó vagy részleg átviteleinek történetét. E funkció használatához minden felhasználóhoz vagy részleghez elõzetesen be kell programoznia egy (legfeljebb nyolc számjegyû) felhasználói kódot, amit meg kell adniuk az átvitel elõtt. Lásd az Általános beállítások kézikönyvben. 1 A legfeljebb 8 számjegy hosszúságú kódokból 100 felhasználónak és/vagy részlegnek programozhat be kódokat. A kiegészítõ elszámoló modul telepítése után 500 felhasználónak és/vagy részlegnek programozhat be kódokat. Lásd az Általános beállítások kézikönyvben. A felhasználói kódokat vagy neveket különbözõ listákba vagy jelentésekbe is beírhatja. A Helyezze be a dokumentumot, ezután válassza ki a kívánt beolvasási beállításokat. Referencia Felhasználói kézikönyv <Alapvetõ funkciók> B Nyomja meg az [Átviteli mód] gombot. C Nyomja meg az [Felhasználói átvitel] gombot. D A számgombokkal adja meg a (legfeljebb nyolc számjegyû) felhasználói kódot, majd nyomja meg a [#] gombot. Megjelenik a beprogramozott felhasználói név. 5

16 AdonisC3-HUfaxadv_02.book Page 6 Monday, February 17, :35 AM Átviteli üzemmód 1 Ha hibásan adta meg a kódot, nyomja meg a [Törlés] vagy a {Törlés/Stop} gombot a [#] gomb megnyomása elõtt, majd próbálja újra. A folyamat megszakításához nyomja meg a [Mégsem] gombot. A C. lépésben látható képernyõ jelenik meg ismét. E Nyomja meg az [OK] gombot. A készenléti képernyõ jelenik meg. A beállítások ellenõrzéséhez nyomja meg az [Átviteli mód] gombot. F Adja meg a célállomást, majd nyomja meg a {Start} gombot. A felhasználói átvitel átviteli beállításait kitörölheti. Lásd 21. oldal Az átvitel leállítása. 6

17 AdonisC3-HUfaxadv_02.book Page 7 Monday, February 17, :35 AM Prioritásos küldés Prioritásos küldés Azok a dokumentumok, melyek memória átvitel segítségével továbbítódnak, beolvasásuk sorrendjében kerülnek elküldésre. Ezért ha több üzenet várakozik a memóriában, az Ön által beolvasott dokumentum nem kerül azonnal továbbításra. Azonban ennek a funkciónak a segítségével az összes sorban álló üzenet elõtt tud üzenetet küldeni. 1 Korlátozások Ez a funkció nem érhetõ el az azonnali átvitelnél. Ha ez a funkció van kiválasztva, akkor a készülék automatikusan átvált memória átvitel üzemmódba. Ha ebben az üzemmódban már el van tárolva egy üzenet, vagy egy küldés folyamatban van, az Ön üzenete az átvitel befejezése után lesz továbbítva. A Helyezze be a dokumentumot, majd válassza ki a kívánt beolvasási beállításokat. Referencia Felhasználói kézikönyv <Alapvetõ funkciók> B Nyomja meg az [Átviteli mód] gombot. 7

18 AdonisC3-HUfaxadv_02.book Page 8 Monday, February 17, :35 AM Átviteli üzemmód C Válassza a [Prioritásos küldés] lehetõséget, majd nyomja meg az [OK] gombot. 1 A készenléti képernyõ jelenik meg. A beállítások ellenõrzéséhez nyomja meg az [Átviteli mód] gombot. D Tárcsázzon, majd nyomja meg a {Start} gombot. Az átvitel megszakításához nyomja meg a [Fájl küld. módosít./leáll.] gombot. 8

19 AdonisC3-HUfaxadv_02.book Page 9 Monday, February 17, :35 AM Bizalmas küldés Bizalmas küldés Ha nem szeretné, hogy bárki más elolvassa az üzeneteit, használja ezt a funkciót. Az üzenetet a hívott fél készüléke a memóriájában tárolja, és csak akkor nyomtatja ki, ha a címzett megad egy azonosító kódot. 1 A bizalmas küldés funkciónak két típusa létezik: Alapértelmezett azonosító Nem szükséges azonosító beírása az átvitelnél. Az üzenet akkor nyomtatható ki, ha megadják a berendezésben tárolt bizalmas azonosító kódot. Azonosító felülbírálása Ha a hívott állomáson egy konkrét személynek kíván bizalmas üzenetet továbbítani, beállíthatja azt a bizalmas azonosító kódot, amelyet az adott személynek kell beírnia, hogy hozzájuthasson az üzenethez. Mielõtt elküldené az üzenetet, ne felejtse el közölni a címzettel az azonosító kódot, amellyel kinyomtathatja a dokumentumot. Korlátozások A funkció használatának feltétele, hogy a hívott fél készüléke azonos gyártmányú legyen, továbbá hogy rendelkezzen a bizalmas vétel funkcióval. A hívott fél készülékének elegendõ szabad memóriával is rendelkeznie kell. Javasoljuk, hogy elõre programozza be a bizalmas azonosítót. Lásd 237. oldal A bizalmas azonosító beprogramozása. Az azonosító kód bármelyik négyjegyû szám lehet, a 0000 kivételével. Ha a készülék nem azonos gyártmányú, a bizalmas küldéshez használhatja a Láda (SUB) funkciót. Lásd 63. oldal SUB kód. A Helyezze be a dokumentumot, majd válassza ki a kívánt beolvasási beállításokat. Referencia Felhasználói kézikönyv <Alapvetõ funkciók> 9

20 AdonisC3-HUfaxadv_02.book Page 10 Monday, February 17, :35 AM Átviteli üzemmód B Nyomja meg az [Átviteli mód] gombot. 1 C Válassza a [Bizalmas átvitel] lehetõséget. D A bizalmas küldés típusától függõen az alábbi mûveletsorok egyike szerint járjon el: Alapértelmezett azonosító A Ellenõrizze, hogy az [Alap azonosító] van-e kiválasztva, majd nyomja meg az [OK] gombot. Az "Alap. azon." felirat jelenik meg a kiemelt [Bizalmas átvitel] felett. A bizalmas átvitel megszakításához nyomja meg a [Mégsem] gombot. A C. lépésben látható képernyõ jelenik meg ismét. Azonosító felülbírálása A Nyomja meg az [Azonosító felülbírálása] gombot. 10

21 AdonisC3-HUfaxadv_02.book Page 11 Monday, February 17, :35 AM B Írja be a bizalmas azonosítót (négyjegyû szám) a számgombok segítségével, majd nyomja meg az [OK] gombot. Bizalmas küldés 1 Az "Azonosító felülbírálása" és a megadott bizalmas azonosító a kiemelt [Bizalmas átvitel] felett látható. Ha hibásan adta meg a kódot, nyomja meg a [Törlés] vagy a {Törlés/Stop} gombot az [OK] gomb megnyomása elõtt, majd próbálja újra. A bizalmas átvitel megszakításához nyomja meg a [Mégsem] gombot. A C. lépésben látható képernyõ jelenik meg ismét. E Nyomja meg az [OK] gombot. A beállítások ellenõrzéséhez nyomja meg az [Átviteli mód] gombot. F Tárcsázzon, majd nyomja meg a {Start} gombot. A bizalmas átvitel átviteli beállításait kitörölheti. Lásd 21. oldal Az átvitel leállítása. 11

22 AdonisC3-HUfaxadv_02.book Page 12 Monday, February 17, :35 AM Átviteli üzemmód Átvitel lehívással 1 Akkor használja ezt a funkciót, ha benn akar hagyni egy dokumentumot a készülék memóriájában, hogy mások azt le tudják hívni saját faxkészülékükre. A készülék akkor küldi el az üzenetet, amikor a másik állomás felhívja. Az átvitel lehívással funkciónak három típusa van. Szabad átvitel lehívással Nem szükséges a lehívó azonosító beírása az eljárás során. Bárki szabadon lehívhatja az üzenetet a készülékrõl. A gép akkor is elküldi, ha a lehívó kódok nem egyeznek meg. Alapértelmezett azonosító küldés Nem szükséges a lehívó azonosító beírása az eljárás során. Az üzenet csak akkor továbbítódik, ha az üzenet lehívását kezdeményezõ berendezés azonosító kódja megegyezik az Ön készülékében elmentett azonosító kóddal. Elõzetesen gyõzõdjön meg arról, hogy a két gép azonosító kódja megegyezik. Azonosító felülbírálással küldés Meg kell adnia egy azonosító kódot, ami csak erre a lehívásra érvényes. Ez az azonosító felülírja a készülékben tárolt lehívó kódot. A lehívást végzõ készülék kezelõjének meg kell adnia ezt az azonosítót. Ha ezek az azonosítók megegyeznek, az üzenet elküldésre kerül. Gyõzõdjön meg arról, hogy a másik fél elõre ismerje az azonosító kódot. Korlátozások Az átvitel lehívással csak akkor lehetséges, ha a vevõ készüléke rendelkezik a lehívó vétel funkcióval. Az esetek többségében csak az azonos gyártótól származó, és a lehívó vétel funkcióval rendelkezõ készülékekre küldhet faxüzenetet azonosító kódos átvitellel. Ha azonban az információs postaláda fájlfunkciókat használja, és a másik fél faxkészüléke rendelkezik lehívó vétel támogatásával és a SEP funkcióval, még kivitelezhetõ az azonosító kódos átvitel lehívással. Lásd 54. oldal Információs postaládák. 12

23 AdonisC3-HUfaxadv_02.book Page 13 Monday, February 17, :35 AM Átvitel lehívással A szabad lehívás és az átvitel alapértelmezett azonosító kóddal üzemmódban csak egy fájl tárolható a memóriában. Az azonosító felülbírálással küldés üzemmódban azonosítónként egy fájl tárolható el a memóriában. Legfeljebb 400 fájlt tárolhat el (az opcionális faxfunkció bõvítõ egységgel ez a szám 800). Mielõtt használná az alapértelmezett azonosító küldés funkciót, be kell programozni a lehívó azonosítót. Lásd 238. oldal A lehívó azonosító kód beprogramozása. A felhasználói paraméterekkel beállíthatja, hogy az átvitel után törölje-e a készülék a lehíváshoz bekészített fájlt. A fájl ismételt küldését lehetõvé tevõ mentéshez állítsa be a 'Készenlét (mentés)' lehetõséget. Lásd 204. oldal A felhasználói paraméterek módosítása (11-ös kapcsoló, 7. bit). Ezt a funkciót beprogramozhatja az egyik gyors mûvelet gombra. Ha ezt a megoldást használja, akkor átugorhatja a B. és a C. lépéseket. A távközlési díjat a fogadó fél fizeti. A Helyezze be a dokumentumot, majd válassza ki a kívánt beolvasási beállításokat. 1 Referencia Felhasználói kézikönyv <Alapvetõ funkciók> B Nyomja meg az [Átviteli mód] gombot. C Válassza az [Átvitel lehívással] lehetõséget. D Az átvitel lehívással üzemmódjától függõen kövesse az alábbi eljárások egyikét. 13

24 AdonisC3-HUfaxadv_02.book Page 14 Monday, February 17, :35 AM Átviteli üzemmód Szabad átvitel lehívással 1 A Ellenõrizze, hogy a [Szabad átvitel lehívással] van-e kiválasztva. Alapértelmezett azonosító küldés A Válassza az [Alap. azon. küldés] lehetõséget. Azonosító felülbírálással küldés A Válassza az [Azon. felülb. küldés] lehetõséget. B Adjon meg egy négyjegyû azonosító kódot a számgombokkal és az [A], [B], [C], [D], [E] és [F] gombokkal. A lehívási azonosító négy számjegy (0-9), illetve karakter (A - F) bármilyen kombinációja lehet, a 0000 és az FFFF kivételével. Ha eltéveszti, nyomja meg a [Törlés] vagy a {Törlés/Stop} gombot, és próbálja újra. E Nyomja meg a [Csak egyszer] vagy a [Mentés] gombot a fájl törléséhez, illetve mentéséhez az átvitel után. Ha az átvitel után azonnal törölni kívánja az eredeti dokumentumot, akkor válassza a [Csak egyszer] gombot. Az eredeti dokumentum ismételt elküldéséhez válassza a [Mentés] lehetõséget. Az átvitel lehívással megszakításához nyomja meg a [Mégsem] gombot. A C. lépésben látható képernyõ jelenik meg ismét. F Nyomja meg az [OK] gombot. A pppppppppp jelenik meg. Az átvitel lehívással típusa a kiemelt [Átvitel lehívással] felett látható. 14

25 AdonisC3-HUfaxadv_02.book Page 15 Monday, February 17, :35 AM Átvitel lehívással G Nyomja meg az [OK] gombot. A beállítások ellenõrzéséhez nyomja meg az [Átviteli mód] gombot. H Nyomja meg a {Start} gombot. Az átvitel lehívással átviteli beállításait kitörölheti. Lásd 21. oldal Az átvitel leállítása. 1 Átvitel lehívással - törlési jelentés Ez a jelentés lehetõvé teszi, hogy ellenõrizze, sikerült-e a lehívás. Korlátozások Ezt a jelentést nem nyomtatja ki a gép, ha a felhasználói paraméterekben az van beállítva, hogy az eltárolt dokumentumokat mentse el a készülék ismételt továbbítás céljából (Mentés). Lásd 204. oldal A felhasználói paraméterek módosítása (11-ös kapcsoló, 7. bit). A felhasználói paraméterekben ezt a funkciót ki, illetve be lehet kapcsolni. Lásd 204. oldal A felhasználói paraméterek módosítása (03-as kapcsoló, 6. bit). A felhasználói paraméterek segítségével beállíthatja, hogy a készülék nyomtassa ki a továbbított kép egy részletét is a jelentésre. Lásd 204. oldal A felhasználói paraméterek módosítása (04-es kapcsoló, 7. bit). A lehívó vétel eredményét a naplóban ellenõrizheti. Lásd 35. oldal A napló kinyomtatása 15

26 AdonisC3-HUfaxadv_02.book Page 16 Monday, February 17, :35 AM Átviteli üzemmód Lehívó vétel 1 Ezt az üzemmódot olyankor használja, ha egy másik állomásról szeretne lehívni egy üzenetet. Egyetlen mûvelettel több állomásról is lehívhat dokumentumokat (használja a csoporthívókat és a billentyûprogramokat a funkció teljes kihasználásához). Kétféle típusú lehívó vétel áll rendelkezésére. Alapkód/Szabad lehívás Használja ezt a módszert a szabad lehíváshoz és az alapértelmezett azonosítóval lehíváshoz. Ha a lehívó kód be van állítva a készülékben, az ugyanilyen kóddal várakozó dokumentumok jönnek át a másik géprõl. Ha a másik készülékben nem vár ilyen kóddal rendelkezõ faxüzenet, akkor a kódot nem igénylõ üzeneteket kapja meg a gép (Szabad lehívás). Lehívó vétel az azonosító felülbírálásával Meg kell adnia egy azonosító kódot, ami csak erre a lehívásra érvényes. Ez az azonosító felülírja a készülékben tárolt lehívó kódot. A küldõ készülékben az ezzel megegyezõ kóddal várakozó dokumentumok jönnek át az Ön gépére. Ha nincs megegyezõ azonosító, akkor a kódot nem igénylõ üzeneteket kapja meg a gép (Szabad lehívás). Korlátozások A Lehívó vételhez szükséges, hogy a másik gép képes legyen az átvitel lehívással funkció alkalmazására. Általában csak az Önével azonos gyártmányú, lehívás funkcióval ellátott készülékekrõl kaphat lehívó kóddal ellátott dokumentumokat. Mindamellett, ha a másik fél faxkészüléke rendelkezik az átvitel lehívással lehetõséggel és a SEP funkcióval, és vannak eltárolt azonosítói, akkor Ön alkalmazhatja a lehívó vételt. Lásd 65. oldal SEP kód. Ahhoz, hogy az alapértelmezett azonosítóval küldéssel vagy az azonosító felülbírálással küldéssel továbbított üzeneteket megkapja, a küldõével azonos lehívási kódot kell megadnia. Ahhoz, hogy a Szabad átvitel lehívással funkcióval küldött üzenetet fogadni tudja, nem szükséges a küldõével azonos lehívási kódot megadnia. 16

27 AdonisC3-HUfaxadv_02.book Page 17 Monday, February 17, :35 AM Lehívó vétel Az azonosítót használó lehívó vételhez elõször programozza be a lehívó azonosítót. Lásd 238. oldal A lehívó azonosító kód beprogramozása. Ezt a funkciót beprogramozhatja az egyik gyors mûvelet gombra. Ha ezt a megoldást használja, akkor átugorhatja az A. és a B. lépéseket. A Nyomja meg az [Átviteli mód] gombot. 1 B Válassza a [Lehívó vétel] lehetõséget. C Attól függõen, hogy melyik módszert használja, válassza az alábbi mûveletsorok egyikét: Alapkód/Szabad lehívás A Ellenõrizze, hogy az [Alapkód/Szabad lehívás] ki van-e jelölve, majd nyomja meg a [OK] gombot. Az "Alapkód/Lehívás" felirat jelenik meg a kiemelt [Lehívó vétel] felett. A lehívó vétel megszakításához nyomja meg a [Mégsem] gombot. A B. lépésben látható képernyõ jelenik meg ismét. Azonosító felülbírálással lehívó vétel A Nyomja meg az [Azon. felül. lehívó vétel] gombot. 17

28 AdonisC3-HUfaxadv_02.book Page 18 Monday, February 17, :35 AM Átviteli üzemmód B Adjon meg egy négyjegyû azonosító kódot a számgombokkal és az [A], [B], [C], [D], [E] és [F] gombokkal, majd nyomja meg az [OK] gombot Az 'Azonosító felülbírálása' és a megadott lehívó azonosító a kiemelt [Lehívó vétel] felett látható. A lehívási azonosító négy számjegy (0-9), illetve karakter (A - F) bármilyen kombinációja lehet, a 0000 és az FFFF kivételével. Ha hibásan adta meg a kódot, nyomja meg a [Törlés] vagy a {Törlés/Stop} gombot az [OK] gomb megnyomása elõtt, majd próbálja újra. A lehívó vétel megszakításához nyomja meg a [Mégsem] gombot. A B. lépésben látható képernyõ jelenik meg ismét. D Nyomja meg az [OK] gombot. A készenléti képernyõ jelenik meg. E Tárcsázzon, majd nyomja meg a {Start} gombot. Lehívó vétel - eltárolási jelentés Ezt a jelentést a gép a lehívó vétel beállítása után nyomtatja ki. A felhasználói paraméterekben ezt a funkciót ki, illetve be lehet kapcsolni. Lásd 204. oldal A felhasználói paraméterek módosítása (03-as kapcsoló, 3. bit). Lehívó vétel eredménye jelentés Ezt a jelentést a készülék a lehívó vétel befejezése után nyomtatja ki, és annak eredményérõl tájékoztat. A lehívó vétel eredményét a naplóban is ellenõrizheti. Lásd 35. oldal A napló kinyomtatása. A felhasználói paraméterekben ezt a funkciót ki, illetve be lehet kapcsolni. Lásd 204. oldal A felhasználói paraméterek módosítása (03-as kapcsoló, 4. bit).

29 AdonisC3-HUfaxadv_02.book Page 19 Monday, February 17, :35 AM 2. Az átviteli fájlok ellenõrzése és törlése A {Start} gomb megnyomása után (a dokumentumok beolvasása után) ellenõrizheti és módosíthatja a memória átvitel célállomásait vagy beállításait. Ezen kívül törölhet egy átvitelt, módosíthatja egy átvitel beállításait, kinyomtathat egy tárolt fájlt, kinyomtathatja a tárolt fájlok listáját és elküldheti az elõzõleg sikertelenül elküldeni próbált fájlokat. Ez a funkció a memória átvitel, a bizalmas küldés, a továbbküldési kérelem, a lehívó vétel és az átvitel lehívással funkciókkal használható. Ha nincs folyamatban küldés, vétel vagy tárolás memória átvitellel, a [Fájl küld. módosít./leáll.] nem látható a képernyõn. A küldés vagy fogadás alatt lévõ fájlt nem ellenõrizheti vagy módosíthatja. Továbbá a bizalmas küldési fájlt vagy a nyomtatáshoz tárolt fájlt és a jelentést nem ellenõrizheti vagy módosíthatja. A küldési igazolás megjelenítése A Nyomja meg az [Fájl küld. módosít./leáll.] gombot. B Válassza a [Tartalom ellen./mód.] lehetõséget. 19

30 AdonisC3-HUfaxadv_02.book Page 20 Monday, February 17, :35 AM Az átviteli fájlok ellenõrzése és törlése C Válassza ki a módosítani vagy ellenõrizni kívánt fájlokat. 2 Ha több célállomást választ ki, csak az elõször kiválasztott célállomás jelenik meg. Ha több célállomást ad meg, akkor csak az el nem küldött üzenetek száma jelenik meg. D Ellenõrizze a fájlt, majd nyomja meg a [Kilépés] gombot. E Nyomja meg az [Kilépés] gombot. A készenléti képernyõ jelenik meg. 20

31 AdonisC3-HUfaxadv_02.book Page 21 Monday, February 17, :35 AM Az átvitel leállítása Az átvitel leállítása Leállíthat egy átvitelt a fájl annak küldése közben, ha a fájl a memóriában van tárolva, vagy ha a fájlt nem sikerült elküldeni. A beolvasott adatok törlõdnek a memóriából. Egy memória átvitelhez tartozó fájlmûveletet állíthat le. Ez a funkció akkor hasznos, ha az eredeti dokumentumok memóriában való tárolása után hibát vett észre a célállomás megadásában, vagy a dokumentumban. Egy memóriaátvitel törléséhez keresse meg a memóriában tárolt fájlok között a törölni kívántat, majd törölje azt. 2 Ha az átvitelt a fájl küldése közben állítja le, akkor a fájl egyes oldalai esetleg már továbbítódtak és megjelentek a hívott fél készülékén. Ha a továbbítás befejezõdik, miközben ezt a mûveletet végzi, az átvitel visszavonása nem következik be. A Nyomja meg az [Fájl küld. módosít./leáll.] gombot. B Válassza ki a visszavonni kívánt átvitelhez tartozó fájlokat. Ha csak az elküldés alatt lévõ fájlokat szeretné megjeleníteni, nyomja meg a [Küld. lévõ fájlok] gombot. Ha több célállomást ad meg, akkor csak az el nem küldött üzenetek száma jelenik meg. Ha több célállomást választ ki, csak egy célállomás száma jelenik meg. Az összes célállomás megjelenítéséhez nyomja meg a [Tartalom ellen./mód.] gombot. 21

32 AdonisC3-HUfaxadv_02.book Page 22 Monday, February 17, :35 AM Az átviteli fájlok ellenõrzése és törlése C Nyomja meg az [Küldés leállítása] gombot. A készülék törli a kiválasztott fájlt. 2 Az átvitel megszakításának elvetéséhez nyomja meg a [Mentés] gombot. Ha másik átvitelt is le szeretne állítani, ismételje meg az eljárást a B. lépéstõl. D Nyomja meg az [Kilépés] gombot. A készenléti képernyõ jelenik meg. 22

33 AdonisC3-HUfaxadv_02.book Page 23 Monday, February 17, :35 AM Célállomás törlése Célállomás törlése A célállomásokat törölheti. Ha olyan célállomást töröl, mely egy átvitel egyetlen célállomása, akkor az átvitel is törlõdni fog. A Nyomja meg az [Fájl küld. módosít./leáll.] gombot. 2 B Nyomja meg az [Tartalom ellen./mód.] gombot. C Válassza ki azt fájlt, melyhez tartozó célállomások közül törölni szeretne. 23

34 AdonisC3-HUfaxadv_02.book Page 24 Monday, February 17, :35 AM Az átviteli fájlok ellenõrzése és törlése D Nyomja meg a [Módosítás] gombot amellett a célállomás mellett, amelyet törölni akar. 2 E Nyomja meg a [Törlés] gombot a célállomás törléséhez. F Nyomja meg az [Kilépés] gombot. Ha egy másik célállomást is törölni szeretne, ismételje meg az eljárást a C. lépéstõl. G Nyomja meg az [Kilépés] gombot. A készenléti képernyõ jelenik meg. 24

35 AdonisC3-HUfaxadv_02.book Page 25 Monday, February 17, :35 AM Célállomás hozzáadása Célállomás hozzáadása A Nyomja meg az [Fájl küld. módosít./leáll.] gombot. 2 B Nyomja meg az [Tartalom ellen./mód.] gombot. C Válassza ki azt fájlt, melyhez célállomást szeretne hozzáadni. D Nyomja meg az [Hozzáad] gombot. 25

36 AdonisC3-HUfaxadv_02.book Page 26 Monday, February 17, :35 AM Az átviteli fájlok ellenõrzése és törlése E Adja meg a célállomást. 2 A célállomást a számgombokkal vagy a képernyõn található gombokkal adhatja meg. A SUB kódot és az alcímet a [Spec. beállítások] gombbal is beprogramozhatja. F Nyomja meg az [Kilépés] gombot. Ha további célállomásokat szeretne hozzáadni, ismételje meg a D. és E. lépéseket. G Nyomja meg az [Kilépés] gombot. A készenléti képernyõ jelenik meg. 26

37 AdonisC3-HUfaxadv_02.book Page 27 Monday, February 17, :35 AM Az átviteli idõpont módosítása Az átviteli idõpont módosítása Megváltoztathatja az átvitel idõpontját, melyet itt specifikált: Késõbb küldés. Lásd 3. oldal Küldés megadott idõben (Késõbb küldés). Az átvitel idõpontját törölheti is. Ha törli az átvitel idõpontját, a fájl átvitele azonnal megkezdõdik. A Nyomja meg az [Fájl küld. módosít./leáll.] gombot. 2 B Nyomja meg az [Tartalom ellen./mód.] gombot. C Válassza ki azt a fájlt, amelynek meg kívánja változtatni az átviteli idejét. 27

38 AdonisC3-HUfaxadv_02.book Page 28 Monday, February 17, :35 AM Az átviteli fájlok ellenõrzése és törlése D Nyomja meg a [Küldési idõ mód.] gombot. 2 E Nyomja meg a [Törlés] gombot, majd írja be újra az átvitel idõpontot a számgombokkal, vagy válassza a [Kedvezm. idõszak] lehetõséget, majd nyomja meg az [OK] gombot. Ha a [Kedvezm. idõszak] lehetõséget választja, az elõzõleg megadott kedvezményes idõpont lesz érvényes. Lásd 180. oldal Általános beállítások. Ha megnyomja a [Küldés most] gombot, a fájl átvitele azonnal megtörténik. Azonban ha egy fájl van éppen készenléti állapotban, akkor azt küldi el elõször a készülék. F Nyomja meg az [Kilépés] gombot. Ha egy másik átviteli idõpontot is módosítani szeretne, ismételje meg az eljárást a C. lépéstõl. G Nyomja meg az [Kilépés] gombot. A készenléti képernyõ jelenik meg. 28

39 AdonisC3-HUfaxadv_02.book Page 29 Monday, February 17, :35 AM Fájl nyomtatása Fájl nyomtatása Ha ellenõrizni szeretné egy memóriában tárolt fájl tartalmát, amelyet még nem továbbított, kövesse az alábbi eljárást a fájl kinyomtatásához: A bizalmas küldés funkcióhoz tartozó fájlok szerepelnek a listában, de nem lehet kinyomtatni azokat. Azokat a fájlokat is kinyomtathatja, amelyeket nem sikerült elküldeni. A Nyomja meg az [Fájl küld. módosít./leáll.] gombot. 2 B Nyomja meg a [Fájl nyomtatása] gombot. C Válassza ki a kinyomtatni kívánt fájlt. 29

40 AdonisC3-HUfaxadv_02.book Page 30 Monday, February 17, :35 AM Az átviteli fájlok ellenõrzése és törlése 2 Ha több célállomást ad meg, akkor csak az el nem küldött üzenetek száma jelenik meg. Ha kétoldalasan szeretne nyomtatni (kiegészítõ), nyomja meg a [2 oldalas nyomtatás] gombot. A nyomtatás leállításához nyomja meg a [Mégsem] gombot. A C. lépésben látható képernyõ jelenik meg ismét. D Nyomja meg a {Start} gombot. A nyomtatás {Start} gomb megnyomása utáni megállításához nyomja meg a [Nyomtatás leállítása] gombot. A C. lépésben látható képernyõ jelenik meg ismét. E Nyomja meg az [Kilépés] gombot. A készenléti képernyõ jelenik meg. Ha egy másik fájlt is ki szeretne nyomtatni, ismételje meg az eljárást a C. lépéstõl. 30

41 AdonisC3-HUfaxadv_02.book Page 31 Monday, February 17, :35 AM Egy fájl ismételt elküldése Egy fájl ismételt elküldése A készülék memóriája olyan üzeneteket tárol, amelyeket nem lehet sikeresen elküldeni memória átvitellel. Ezzel az eljárással küldje újra ezeket az üzeneteket. Elõkészítés A 'Tárolás 24 órára' lehetõséget kell választania a 'Nem továbbított üzenet'- hez a felhasználói paraméterek között. Lásd 204. oldal A felhasználói paraméterek módosítása (24-ös kapcsoló, 0. bit). 2 A funkció programozásától függõen a memória ezeket a fájlokat 24 vagy 72 óráig õrzi. Lásd 204. oldal A felhasználói paraméterek módosítása (24-ös kapcsoló, 1. bit). A Nyomja meg az [Fájl küld. módosít./leáll.] gombot. B Nyomja meg a [Hibás fájl elküldése] gombot. C Válassza ki az újraküldeni kívánt fájlt. A Küld. hiba látható azoknál a fájloknál, melyeknél az átvitel valamilyen okból nem volt lehetséges. 31

42 AdonisC3-HUfaxadv_02.book Page 32 Monday, February 17, :35 AM Az átviteli fájlok ellenõrzése és törlése 2 Ha több célállomást választ ki, csak a célállomás száma jelenik meg. Ha több célállomást ad meg, akkor csak az el nem küldött üzenetek száma jelenik meg. D Nyomja meg az [OK] gombot. Célállomások hozzáadásához nyomja meg a [Hozzáad] gombot, majd adja meg a célállomásokat. Az átvitelek visszavonásához nyomja meg a [Mégsem] gombot. A C. lépésben látható képernyõ jelenik meg ismét. Ha egy másik fájlt is újraküldeni szeretne, ismételje meg az eljárást a C. lépéstõl kezdve. E Nyomja meg a [Kilépés] gombot. A készenléti képernyõ jelenik meg. Az átvitel elkezdõdik. 32

43 AdonisC3-HUfaxadv_02.book Page 33 Monday, February 17, :35 AM A memóriában lévõ fájlok listájának kinyomtatása (Átviteli fájl lista nyomtatás) A memóriában lévõ fájlok listájának kinyomtatása (Átviteli fájl lista nyomtatás) Nyomtassa ki ezt a listát, ha meg szeretné tudni, mely fájlok vannak eltárolva a memóriában, és milyen sorszámokkal rendelkeznek. A fájlok sorszámának ismerete hasznos lehet (például fájlok törlésekor). A memóriában eltárolt fájl tartalmát is ki lehet nyomtatni. Lásd 29. oldal Fájl nyomtatása. A Nyomja meg a [Fájl küld. módosít./leáll.] gombot. 2 B Nyomja meg a [Lista nyomtatása] gombot. A nyomtatás {Start} gomb megnyomása utáni megállításához nyomja meg a [Mégsem] gombot. A B. lépésben látható képernyõ jelenik meg ismét. C Nyomja meg a {Start} gombot. A nyomtatás {Start} gomb megnyomása utáni megállításához nyomja meg a [Nyomtatás leállítása] gombot. A B. lépésben látható képernyõ jelenik meg ismét. D Nyomja meg a [Kilépés] gombot. A készenléti képernyõ jelenik meg. 33

44 AdonisC3-HUfaxadv_02.book Page 34 Monday, February 17, :35 AM Az átviteli fájlok ellenõrzése és törlése 2 34

45 AdonisC3-HUfaxadv_02.book Page 35 Monday, February 17, :35 AM 3. Kommunikációs információ A napló kinyomtatása A napló a készülékkel megvalósított utolsó 50 eseményrõl ad információt (ha volt ennyi). A készülék automatikusan ki is nyomtatja minden 50 kommunikáció után (vétel és küldés). Az alábbi eljárással bármikor kinyomtathatja a naplót. Ha a készülékbe kiegészítõ ISDN egység vagy kiegészítõ Extra G3 interfész egység is telepítve van, akkor az egyes vonaltípusokhoz külön naplót nyomtathat. Fontos Az automatikusan kinyomtatott napló tartalma a nyomtatás után törlõdik. Ha nyilván akarja tartani a küldéseket és a vételeket, akkor tartsa meg ezeket a naplókat. A képernyõn összesen 200 eseményt (vétel+küldés) ellenõrizhet. Összes Kinyomtatja az adatokat a kommunikációk sorrendjében. Nyomtatás fájlszám szerint Csak a megadott fájlszám kommunikációs adatait nyomtatja ki. Nyomtatás felhasználói kód szerint Csak az adott felhasználói kódot érintõ kommunikációk adatait nyomtatja ki. Lásd Felhasználói kézikönyv <Alapvetõ funkciók> és 5. oldal Felhasználói átvitel. A készülék beállítását úgy is megváltoztathatja, hogy a felhasználók nevei helyett a felhasználói kódokat nyomtassa ki. További információért hívja a szervizképviseletet. A napló küldõ neve oszlopa akkor hasznos, ha egy speciális küldõt kell beprogramoznia. Lásd 210. oldal Eltérõen kezelt speciális küldõk. A felhasználói paraméterek részben beállíthatja, hogy a készülék a naplót automatikusan nyomtassa ki minden 50 kommunikáció után. Lásd 204. oldal A felhasználói paraméterek módosítása (03-as kapcsoló, 7. bit). Beállíthatja a napló nyomtatását vonaltípus szerint. Lásd 204. oldal A felhasználói paraméterek módosítása (19-ös kapcsoló, 1. bit). Ezt a funkciót beprogramozhatja az egyik gyors mûvelet gombra. Ha ezt a megoldást használja, akkor átugorhatja az A. és a B. lépéseket. 35

46 AdonisC3-HUfaxadv_02.book Page 36 Monday, February 17, :35 AM Kommunikációs információ A Nyomja meg az [Információ] gombot. 3 B Válassza a [Napló nyomtatása] lehetõséget. C Válassza ki a nyomtatási módot. Ha a [Összes] beállítást választja A Nyomja meg az [Összes] gombot. Ha a [Nyomtatás fájlszám szerint] beállítást választja A Nyomja meg a [Nyomtatás fájlszám szerint] gombot. B Írjon be egy négy számjegyû fájlszámot. Ha eltéveszti, nyomja meg a [Törlés] vagy a {Törlés/Stop} gombot, és próbálja újra. 36

47 AdonisC3-HUfaxadv_02.book Page 37 Monday, February 17, :35 AM A napló kinyomtatása Ha a [Nyomtatás felhasználói kód szerint] beállítást választja A Nyomja meg az [Nyomtatás felhasználói kód szerint] gombot. B Adja meg a 8 számjegyû felhasználói kódját a számgombokkal, majd nyomja a meg a [#] gombot. 3 Ha hibásan adta meg a kódot, nyomja meg a [Törlés] vagy a {Törlés/Stop} gombot a [#] gomb megnyomása elõtt, majd próbálja újra. C Ellenõrizze a képernyõn látható felhasználói nevet. D Nyomja meg a {Start} gombot. A fájl nyomtatásának visszavonásához nyomja meg a [Nyomtatás leállítása] gombot. A B. lépésben látható képernyõ jelenik meg ismét. E Nyomja meg kétszer a [Kilépés] gombot. A készenléti képernyõ jelenik meg. 37
