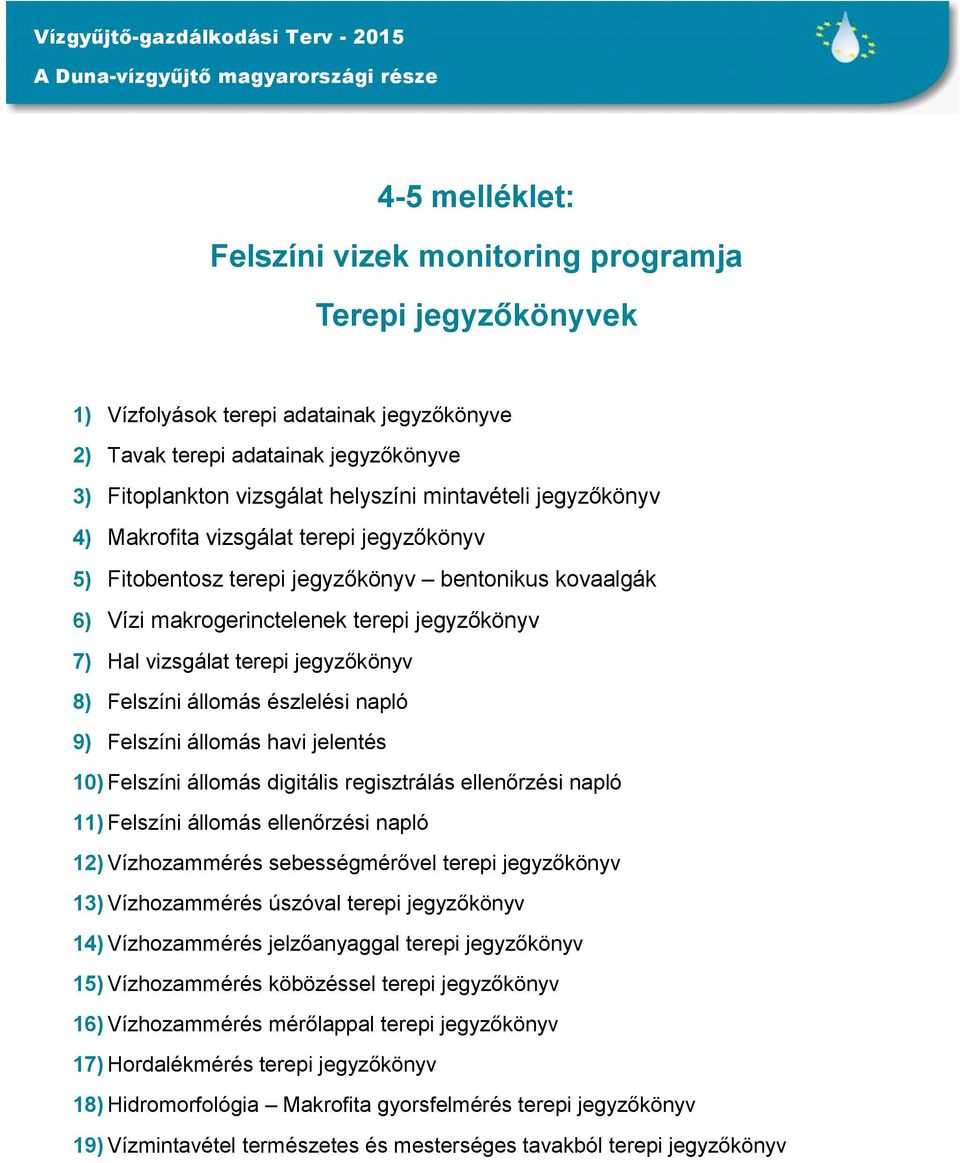

1 Vízgyűjtő-gazdálkodási Terv A Duna-vízgyűjtő magyarországi része 4-5 melléklet: Felszíni vizek monitoring programja Terepi jegyzőkönyvek 1) Vízfolyások terepi adatainak jegyzőkönyve 2) Tavak terepi adatainak jegyzőkönyve 3) Fitoplankton vizsgálat helyszíni mintavételi jegyzőkönyv 4) Makrofita vizsgálat terepi jegyzőkönyv 5) Fitobentosz terepi jegyzőkönyv bentonikus kovaalgák 6) Vízi makrogerinctelenek terepi jegyzőkönyv 7) Hal vizsgálat terepi jegyzőkönyv 8) Felszíni állomás észlelési napló 9) Felszíni állomás havi jelentés 10) Felszíni állomás digitális regisztrálás ellenőrzési napló 11) Felszíni állomás ellenőrzési napló 12) Vízhozammérés sebességmérővel terepi jegyzőkönyv 13) Vízhozammérés úszóval terepi jegyzőkönyv 14) Vízhozammérés jelzőanyaggal terepi jegyzőkönyv 15) Vízhozammérés köbözéssel terepi jegyzőkönyv 16) Vízhozammérés mérőlappal terepi jegyzőkönyv 17) Hordalékmérés terepi jegyzőkönyv 18) Hidromorfológia Makrofita gyorsfelmérés terepi jegyzőkönyv 19) Vízmintavétel természetes és mesterséges tavakból terepi jegyzőkönyv

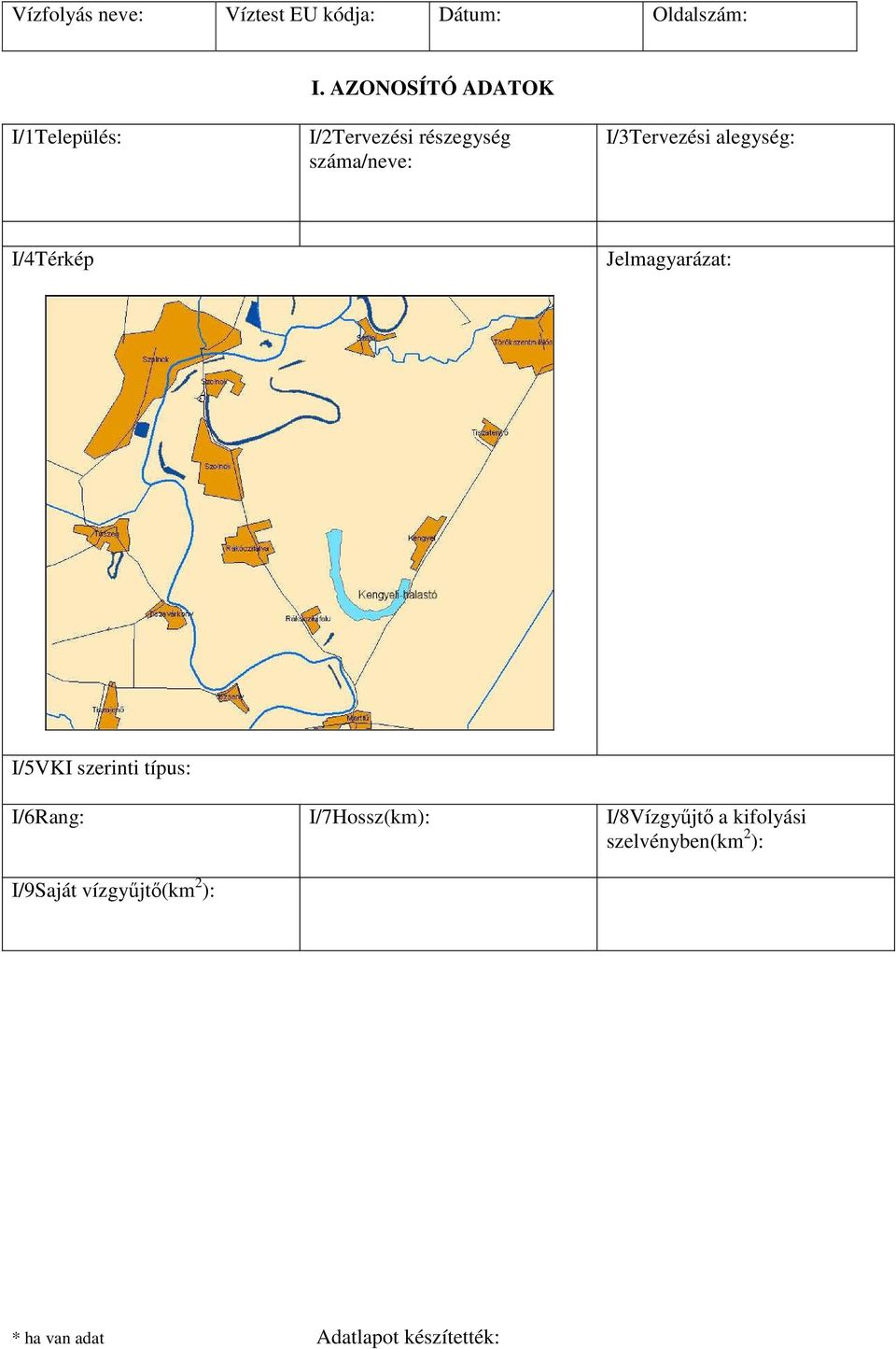

2 Vízfolyás neve: Víztest EU kódja: Dátum: Oldalszám: I. AZONOSÍTÓ ADATOK I/1Település: I/2Tervezési részegység száma/neve: I/3Tervezési alegység: I/4Térkép Jelmagyarázat: I/5VKI szerinti típus: I/6Rang: I/7Hossz(km): I/8Vízgyőjtı a kifolyási szelvényben(km 2 ): I/9Saját vízgyőjtı(km 2 ): * ha van adat Adatlapot készítették:

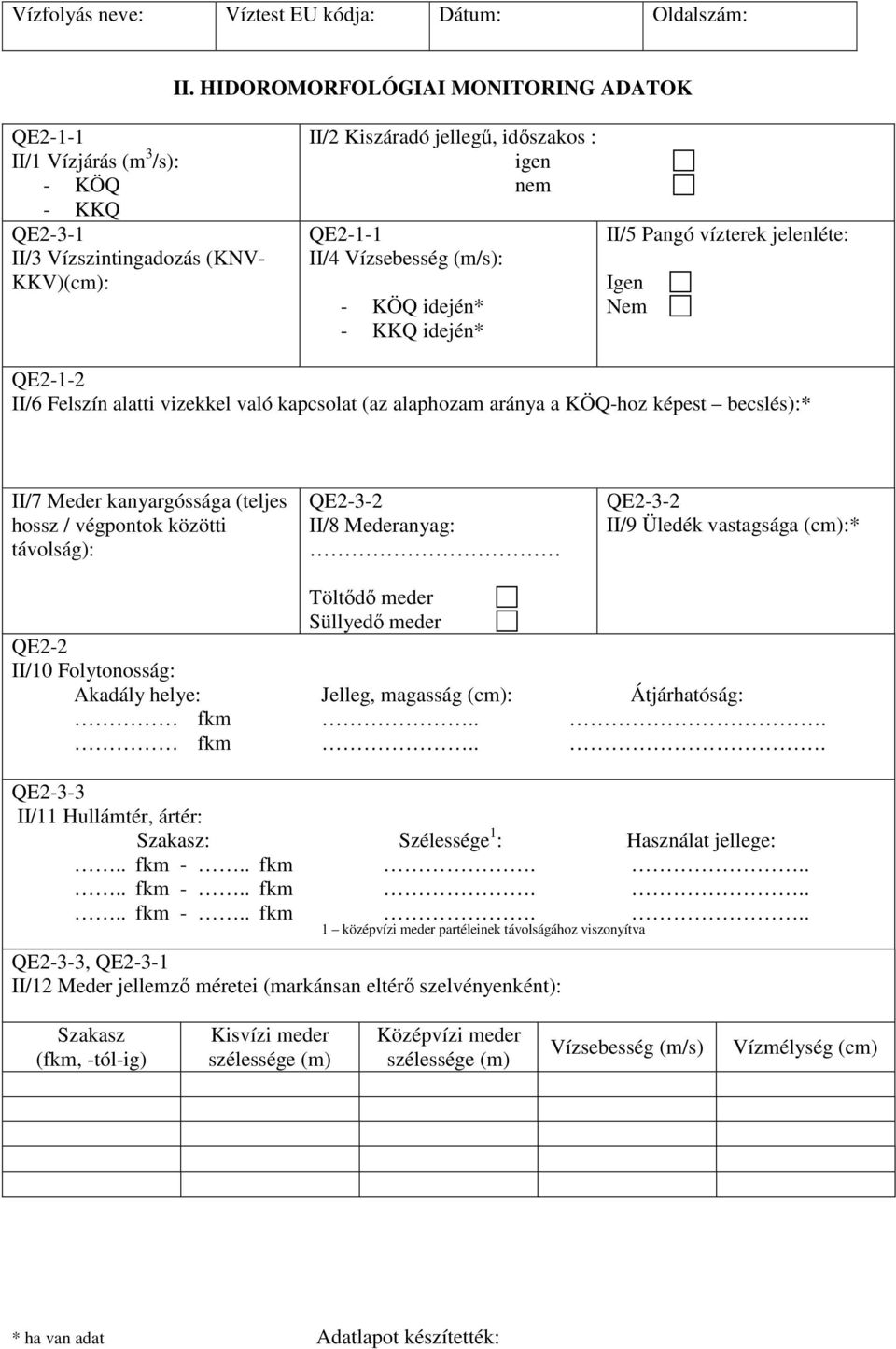

3 Vízfolyás neve: Víztest EU kódja: Dátum: Oldalszám: II. HIDOROMORFOLÓGIAI MONITORING ADATOK QE2-1-1 II/1 Vízjárás (m 3 /s): - KÖQ - KKQ QE2-3-1 II/3 Vízszintingadozás (KNV- KKV)(cm): II/2 Kiszáradó jellegő, idıszakos : igen nem QE2-1-1 II/4 Vízsebesség (m/s): - KÖQ idején* - KKQ idején* II/5 Pangó vízterek jelenléte: Igen Nem QE2-1-2 II/6 Felszín alatti vizekkel való kapcsolat (az alaphozam aránya a KÖQ-hoz képest becslés):* II/7 Meder kanyargóssága (teljes hossz / végpontok közötti távolság): QE2-3-2 II/8 Mederanyag: QE2-3-2 II/9 Üledék vastagsága (cm):* Töltıdı meder Süllyedı meder QE2-2 II/10 Folytonosság: Akadály helye: Jelleg, magasság (cm): Átjárhatóság: fkm... fkm... QE2-3-3 II/11 Hullámtér, ártér: Szakasz: Szélessége 1 : Használat jellege:.. fkm -.. fkm..... fkm -.. fkm..... fkm -.. fkm... 1 középvízi meder partéleinek távolságához viszonyítva QE2-3-3, QE2-3-1 II/12 Meder jellemzı méretei (markánsan eltérı szelvényenként): Szakasz (fkm, -tól-ig) Kisvízi meder szélessége (m) Középvízi meder szélessége (m) Vízsebesség (m/s) Vízmélység (cm) * ha van adat Adatlapot készítették:

4 Vízfolyás neve: Víztest EU kódja: Dátum: Oldalszám: III. EMBERI TEVÉKENYSÉGEKRE VONATKOZÓ INFORMÁCIÓK III/1 Kockázatosság: III/2 Szervesanyag terhelés: III/3 Tápanyag terhelés III/4 Veszélyes anyag szerinti kockázat III/5 Hidromorfológiai kockázat Igen Nem III/6 Erısen módosított jelleg: Igen Nem III/7 Emberi tevékenységek hatásai (befolyásoltság kódja szakaszonként, kódtáblázat szerint): Szakasz:.. fkm -.. fkm.. fkm -.. fkm.. fkm -.. fkm Kód: III/8 Tározók Hely (fkm) Cél Térfogat (m 3 ) Felület (ha) Max. mélység (m) Leeresztés szezonális igen nem QE2-3-3 III/9 Partvédelem Szakasz:.. fkm -.. fkm.. fkm -.. fkm.. fkm -.. fkm Jellege, célja: QE2-3-3 III/10 Burkolat: Szakasz: Hossza, jellege: Anyaga, magassága:.. fkm -.. fkm fkm -.. fkm fkm -.. fkm.... III/11 Vízkivétel: - m 3 /év: - nyári átlag l/s: III/12 Hajózás: Van Szakasz: III/1 Vízbevezetés: - m 3 /év: - nyári átlag l/s: Nincs III/1 Vízátvezetés: Állandó Idıszakos Mértéke (m 3 /év): * ha van adat Adatlapot készítették:

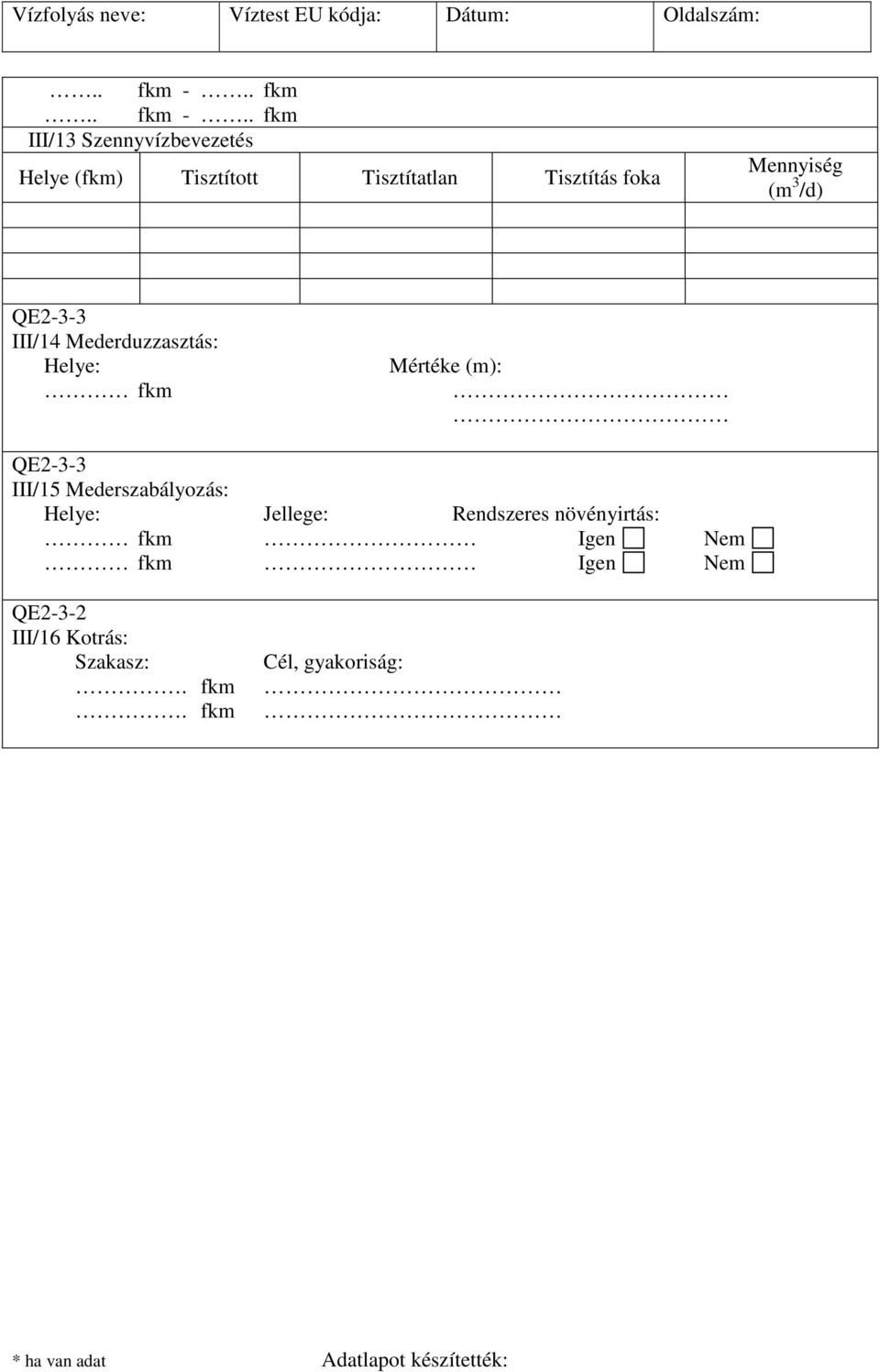

5 Vízfolyás neve: Víztest EU kódja: Dátum: Oldalszám:.. fkm -.. fkm.. fkm -.. fkm III/13 Szennyvízbevezetés Helye (fkm) Tisztított Tisztítatlan Tisztítás foka Mennyiség (m 3 /d) QE2-3-3 III/14 Mederduzzasztás: Helye: fkm Mértéke (m): QE2-3-3 III/15 Mederszabályozás: Helye: Jellege: Rendszeres növényirtás: fkm Igen Nem fkm Igen Nem QE2-3-2 III/16 Kotrás: Szakasz:. fkm. fkm Cél, gyakoriság: * ha van adat Adatlapot készítették:

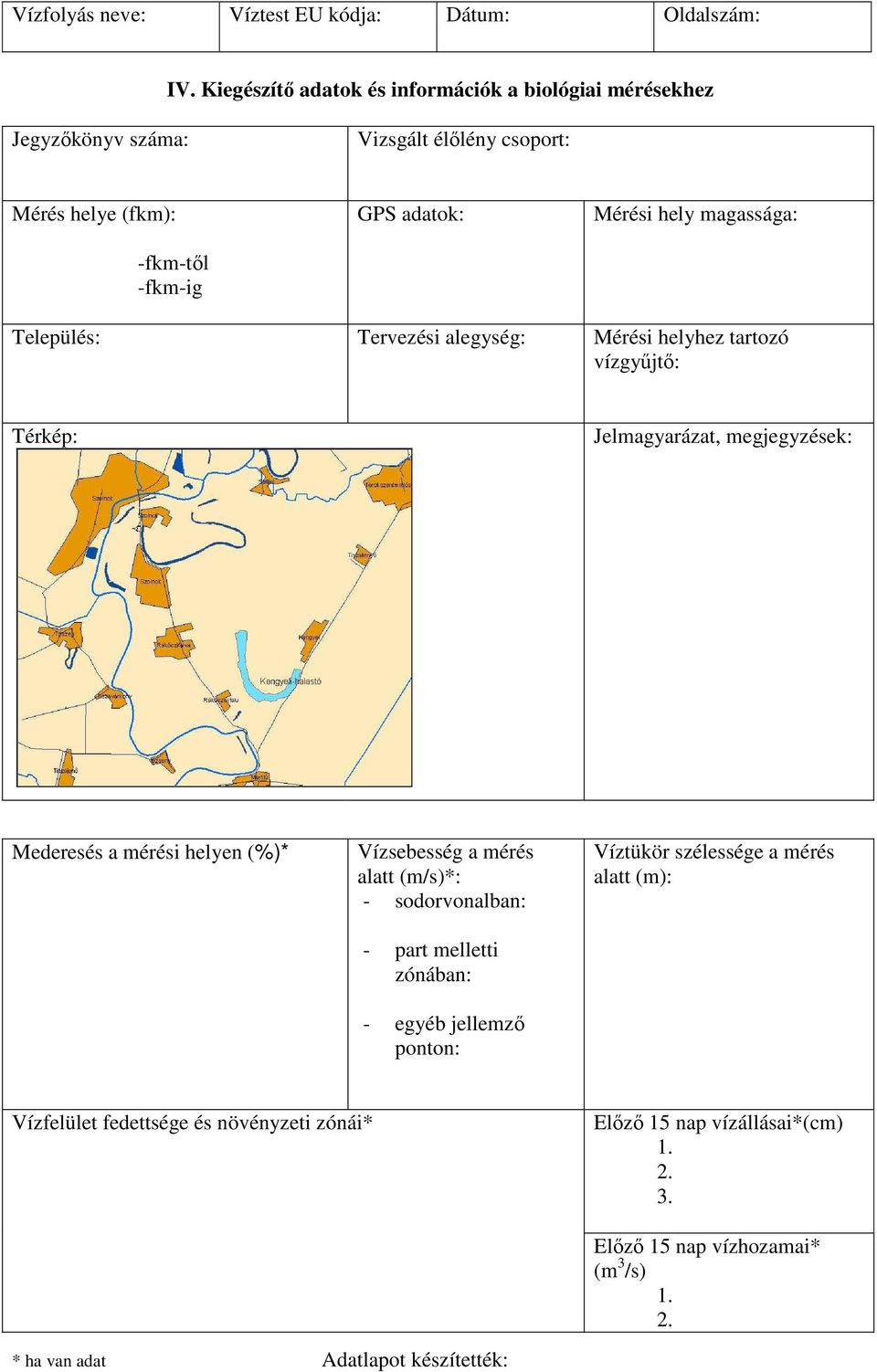

6 Vízfolyás neve: Víztest EU kódja: Dátum: Oldalszám: IV. Kiegészítı adatok és információk a biológiai mérésekhez Jegyzıkönyv száma: Vizsgált élılény csoport: Mérés helye (fkm): -fkm-tıl -fkm-ig GPS adatok: Mérési hely magassága: Település: Tervezési alegység: Mérési helyhez tartozó vízgyőjtı: Térkép: Jelmagyarázat, megjegyzések: Mederesés a mérési helyen (%)* Vízsebesség a mérés alatt (m/s)*: - sodorvonalban: - part melletti zónában: - egyéb jellemzı ponton: Víztükör szélessége a mérés alatt (m): Vízfelület fedettsége és növényzeti zónái* Elızı 15 nap vízállásai*(cm) Elızı 15 nap vízhozamai* (m 3 /s) * ha van adat Adatlapot készítették:

7 Vízfolyás neve: Víztest EU kódja: Dátum: Oldalszám: Elızı 15 nap csapadéka a vízgyőjtın (mm) Utolsó árhullám ideje*: Esetleges árvízi nyomok: 3. Utolsó kiszáradás ideje*: Tartóssága*: Utolsó kotrás ideje, helye: Utolsó növényirtás / nádvágás ideje a parti sávban: Maximális víz 40 cm-nél kisebb vízmélységő sáv szélessége (m) Mederszelvény alakja, méretei - rajz (rendszeresen elöntött hullámtérrel/ártérrel): Mőtárgyak, partvédelem, burkolat a mérési helyen belül, illetve annak 100 m-es körzetében: A mérési hely a víztest kb. hány %-ára reprezentatív? * ha van adat Adatlapot készítették:

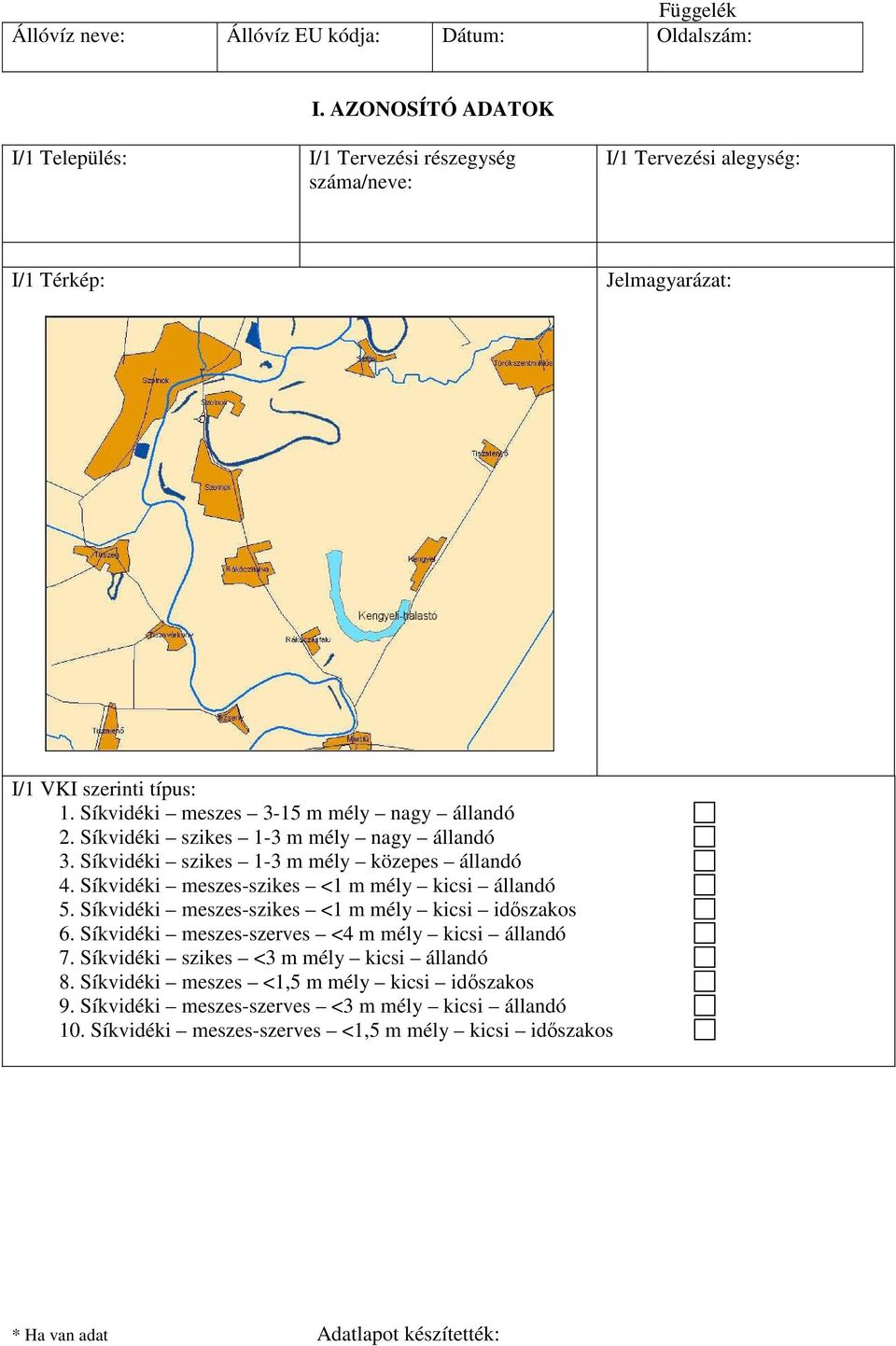

8 Függelék Állóvíz neve: Állóvíz EU kódja: Dátum: Oldalszám: I. AZONOSÍTÓ ADATOK I/1 Település: I/1 Tervezési részegység száma/neve: I/1 Tervezési alegység: I/1 Térkép: Jelmagyarázat: I/1 VKI szerinti típus: 1. Síkvidéki meszes 3-15 m mély nagy állandó 2. Síkvidéki szikes 1-3 m mély nagy állandó 3. Síkvidéki szikes 1-3 m mély közepes állandó 4. Síkvidéki meszes-szikes <1 m mély kicsi állandó 5. Síkvidéki meszes-szikes <1 m mély kicsi idıszakos 6. Síkvidéki meszes-szerves <4 m mély kicsi állandó 7. Síkvidéki szikes <3 m mély kicsi állandó 8. Síkvidéki meszes <1,5 m mély kicsi idıszakos 9. Síkvidéki meszes-szerves <3 m mély kicsi állandó 10. Síkvidéki meszes-szerves <1,5 m mély kicsi idıszakos * Ha van adat Adatlapot készítették:

9 Függelék Állóvíz neve: Állóvíz EU kódja: Dátum: Oldalszám: II. HIDOROMORFOLÓGIAI MONITORING ADATOK II/1 Állóvíz kerülete (középvízi, km): II/2 Állóvíz térfogata (középvízi, m 3 ): II/3 Állóvíz felülete (középvízi, ha): QE2-4-2 II/4 Tartózkodási idı: QE2-5-1 II/5 Átlagos mélység: QE2-5-1 II/6 Maximális mélység: QE2-4-1 II/7 Tápláló felszíni vizek: QE2-4-1 II/8 Megcsapoló felszíni vizek: II/9 Kapcsolódó felszíni vizek: QE2-4-1 II/10 Befolyó vízmennyiség (m 3 /év): QE2-4-1 II/11 Kifolyó vízmennyiség (m 3 /év): QE2-5-1 II/12 Vízszintingadozás (KNV és KKV különbsége)(cm): QE2-5-3 II/13 Parti zóna geometriai jellemzıi: QE2-5-2 II/14 Mederanyag: QE2-5-2 II/15 Üledék éves növekedése: QE2-4-3 II/16 Felszín alatti vizekkel való kapcsolat: * Ha van adat Adatlapot készítették:

10 Függelék Állóvíz neve: Állóvíz EU kódja: Dátum: Oldalszám: III. EMBERI TEVÉKENYSÉGEKRE VONATKOZÓ INFORMÁCIÓK III/1 Víztest kockázatossága: Szerves anyag Tápanyagterhelés Hidromorfológiai QE2-5-3 III/2 Partvédelem jellege: QE2-5-3 III/3 Burkolat: Igen Burkolt szakaszok hossza: Burkolat magassága: Eloszlása a kerület mentén: Nem III/4 Vízkivétel: - m 3 /év: - nyári átlag l/s: QE2-5-3 III/7 Vízszintszabályozás: Van Nincs Alsó kifolyás Felsı átbukás III/5 Vízbevezetés (vízpótlás): - m 3 /év: - nyári átlag l/s: III/8 Szennyvízbevezetés: Igen Nem Tisztított Tisztítatlan Tisztítás foka: III/6 Hajózás: Van Nincs Mennyisége (m 3 /nap): Mennyisége (m 3 /nap): QE2-5-2 III/9 Kotrás: QE2-5-2 III/10 Kotrás kiterjedése (ha): Van Nincs Rendszeres Idıszakos QE2-5-3 III/12 Védısáv átlagos szélessége az állóvíz és a potenciális szennyezés (pl. mezıgazdasági mővelés) között(m): III/14 Földhasználat CORINE szerint (1:50000 térkép az állóvíz vízgyőjtıjérıl): QE2-5-2 III/11 Utolsó kotrás: Helye: Idıpontja: Területe(ha): III/13 Duzzasztás: Igen Nem Magassága(m): Jelmagyarázat: III/15 Hasznosítási cél (pl. rekreáció vagy egyéb vízjogi engedély szerinti tevékenység): * Ha van adat Adatlapot készítették:

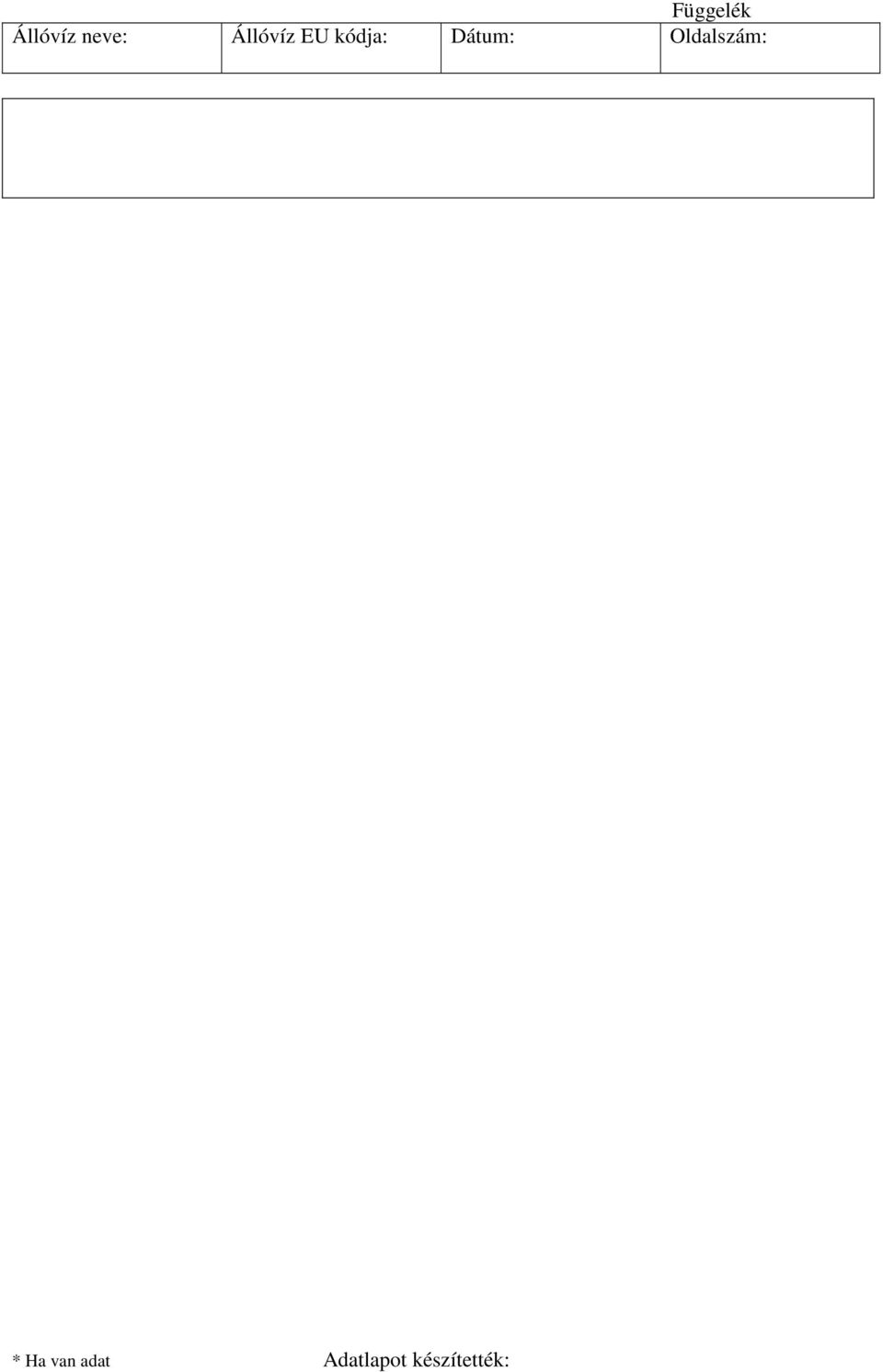

11 Függelék Állóvíz neve: Állóvíz EU kódja: Dátum: Oldalszám: * Ha van adat Adatlapot készítették:

12 Függelék Állóvíz neve: Állóvíz EU kódja: Dátum: Oldalszám: IV. BIOLÓGIAI MÉRÉSEKHEZ KAPCSOLÓDÓ TEREPI JEGYZİKÖNYV Jegyzıkönyv száma: Jegyzıkönyvet készítették: Mérési pont helye: GPS adatok: Mérési pont magassága: Település: Tervezési alegység: Vízgyőjtı: Térkép: Jelmagyarázat: 40 cm-nél kisebb vízmélységő sáv szélessége: 1 m-nél kisebb vízmélységő sáv szélessége: Vízfelület fedettsége és növényzeti zónái: Elızı 30 nap vízállásai:* Elızı 30 nap csapadéka a vízgyőjtın: Utolsó növényirtás / nádvágás ideje a parti sávban: Utolsó jelentıs táplálás ideje:* A mérési hely a víztest partjának kb. hány %-ára reprezentatív? Utolsó kiszáradás ideje:* Tartóssága: Mőtárgyak, burkolatok a mérési hely környezetében: * Ha van adat Adatlapot készítették:

13 Függelék Állóvíz neve: Állóvíz EU kódja: Dátum: Oldalszám: Mederszelvény alakja, méretei, fellelhetı növényzónák - rajz (rendszeresen elöntött hullámtérrel vagy ártérrel): * Ha van adat Adatlapot készítették:

14 FITOPLANKTON VIZSGÁLAT Helyszíni mintavételi jegyzőkönyv Víztest neve Mintavételi hely azonosító kódja Földrajzi szélesség Földrajzi hosszúság Mintavételező neve Dátum Vízmélység (m) Átlátszóság (cm) Időjárás Vízsebesség, vízjárás Nyílt vízfelszín kiterjedése (m2, becsült érték) Megjegyzések

15 A VÍZTEST ÁLTALÁNOS JELLEMZÉSE Víztest neve: Befogadó Dátum: Felvételezı/k: Víztest jellege:b-tipológia szerinti besorolás száma, megnevezése: [ ] Vízfolyás [ ] [ ] Állóvíz [ ] Egyéb (tipológiai) leírás 1 : Makrofita terepi jegyzőkönyv 1 : pl. kétséges/nem ismert a tipológiai besorolás, esetleg nem kijelölt víztest; stb. A víztest hidrológiai típusa: [ ] állandó [ ] éven belül rendszeresen kiszáradó [ ] ritkábban kiszáradó A víztest fı méretei, jellemzıi: átlagmélység, m [ ] < 0,25 [ ] 0,25-0,50 [ ] 0,5-1,0 [ ] 1-2 [ ] 2-3 [ ] >3 vízfelület növényfedettsége,% [ ] <5 [ ] 5-20 [ ] [ ] [ ] >80 Zonalitás általában: van jellemzı zonalitás a víztest [ ] <10%-án [ ] a víztest 10-30%-án [ ] azonális [ ] a víztest 30-60%-án [ ] a víztest %-án [ ] a víztest >80%-án vízfolyások vízfolyás hossza, km [ ] <5 [ ] 5-10 [ ] [ ] [ ] >100 szegmensek száma átlagszélesség, m [ ] < 1 [ ] 1-5 [ ] 5-10 [ ] [ ] > 20 [ ] db átlagos árnyékoltság, zenitkor, % [ ] < 10 [ ] [ ] [ ] [ ] >75 Fásszárú partmenti vegetáció részaránya a teljes partvonal hosszában, % bal part [ ] < 10 [ ] [ ] [ ] [ ] >75 jobb part [ ] < 10 [ ] [ ] [ ] [ ] >75 állóvizek Terület, km 2 [ ] <0,5 [ ] 0,5-1,0 [ ] 1-5 [ ] [ ] >100 A vízbıl kiemelkedı szárú növényzet 2 területi részesedése, % 2 : Helophyton [ ] <10 [ ] [ ] [ ] [ ] >80 Egyéb jellemzés (pl. közvetlen antropogén hatás, stb.): Megjegyzés: Az általános adatlap nagyobb része elızetesen, a hidromorfológiai kérdések szakértıjével együttesen tölthetı ki

16 Makrofita terepi jegyzőkönyv A VÍZTEST AZONOSÍTÓ Víztest neve: Befogadó Dátum: Felvételezı/k: A MINTATERÜLET ÁLTALÁNOS JELLEMZÉSE Mintavételi hely megnevezése: Legközelebbi település Mintavételi hely azonosító kódja: Aktuális hidro(meteoro)lógiai körülmények (pl. vízszintviszonyok, stb.): Felmérés módja vízfolyásnál: [ ] teljes keresztszelvényben transzekt mentén [ ] db felvételezés [ ] jobb parton transzekt mentén [ ] db felvételezés [ ] bal parton transzekt mentén [ ] db felvételezés A szegmens teljes hosszában összes tanszekt: [ ] db összes felvételezés: [ ] db A transzektek a szegmenst a makromutatók alapján kb. [ ] %-ban reprezentálják A szegmens a teljes víztestet a makromutatók alapján kb. [ ] %-ban reprezentálják Felmérés módja állóvíznél [ ] teljes keresztszelvényben transzekt mentén [ ] db felvételezés [ ]. (égtáj) parton transzekt mentén [ ] db felvételezés [ ]. (égtáj) parton transzekt mentén [ ] db felvételezés Egyéb statégia szerint [ ] db felvételezés összes tanszekt: [ ] db összes felvételezés: [ ] db A mintaterület/ek a teljes víztestet a makromutatók alapján kb. [ ] %-ban reprezentálja/ják Egyéb jellemzés (pl. közvetlen antropogén hatás, stb.): - a legutóbbi (esemény) idıpontja [ ] - a legutóbbi (esemény) idıpontja [ ] kotrás [ ] árhullám [ ] fa/cserjeirtás [ ] kiszáradás [ ] kaszálás [ ] egyéb [ ] egyéb [ ] egyéb [ ] aktuális zonalitás [ ] azonális [ ] nyílt víz [ ] szubmerz hínár [ ] emerz hínár [ ] nádasöv (nádas / gyékényes / kákás) [ ] harmatkása-békabuzogányos [ ] magassásos [ ] iszapnövényzet [ ] mocsári gyomtársulások[ ] mocsárrétek [ ] ártéri gyomnövényzet [ ] üde kaszálók [ ] cserjések [ ] erdı/erdısáv egyéb: [ ] [ ] [ ] Megjegyzés: Az általános adatlap nagyobb része elızetesen, a hidromorfológiai kérdések szakértıjével együttesen tölthetı ki

17 BOTANIKAI FELVÉTELEZÉS ADATLAP Mintavételi hely azonosító kódja: botanikai felvételezés GPS s.sz.* fotó-azonosító képszám* dátum azonosítója elsı utolsó A felvételezés elhelyezkedése a Makrofita terepi jegyzőkönyv felvételezés helyének koordináták mintaterületen (szöveg/skicc) mérete, m 2 alakja (szöveg/skicc) É: K: vagy EOV-ban: x: y: CÖNOTAXONÓMIAI ADATOK össz.borítás = B%: vízmélység, cm Növénytársulás neve: Szubasszociáció neve: egyéb cönotaxonómiai egység neve: Növényállomány vertikális szintjei: növény (taxon) neve A-D növény (taxon) neve A-D Megjegyzések A-D érték = adott faj/taxon tömegviszonya a mintaterületen jelölés besorolás, jellemzés A-D egyed, egészen kicsi borítással, elhanyagolható biomasszával*; 1 több egyed, 1-5 % borítással, kis biomasszával; 2 sok egyed, 6-25 % borítással, alacsony biomaszával ; 3 nagy egyedszám, % borítással és közepes biomasszával; 4 nagy egyedszám, % borítással nagy biomasszával; 5 nagy egyedszám, % borítással, igen nagy/maximális biomasszával. *: becsült, relatív biomassza Az egyes fajok köztes értékekkel is szerepelhetnek, pl.: A-D = *a fotók elmentése a számítógépen az alábbi formátumban javasolt: dátumgpssorsz_képszám (pl: gps025_9139 ) Ebben a formátumban a késıbbiekben visszakereshetı, ill. GIS-be illeszthetı a megfelelı koordináták hozzárendelésével

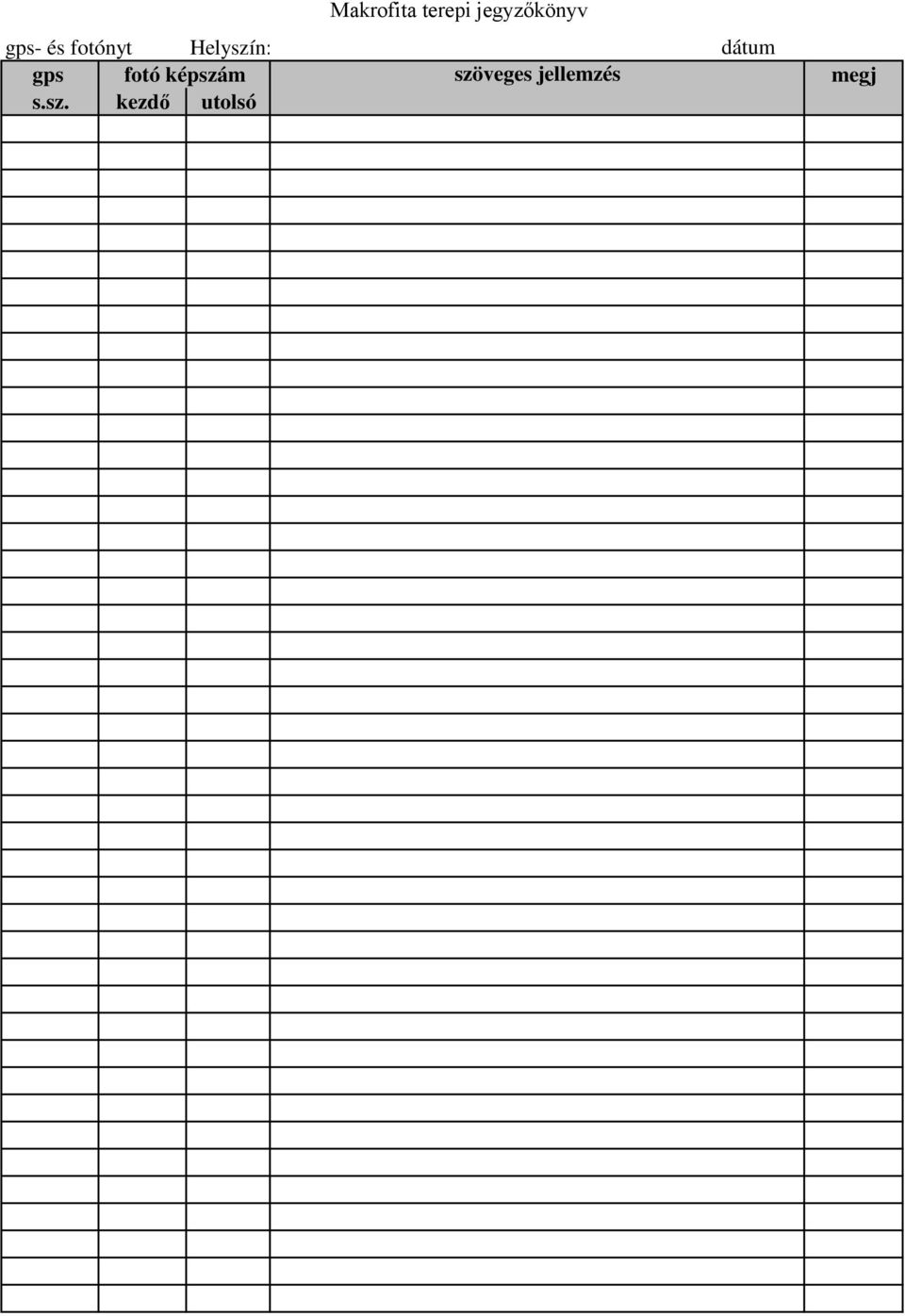

18 Makrofita terepi jegyzőkönyv gps- és fotónyt Helyszín: dátum gps fotó képszám szöveges jellemzés megj s.sz. kezdı utolsó

19 Fitobentosz terepi jegyzőkönyv- bentikus kovaalgák Víztest neve: Mintavételi helyszín azonosító kódja: Mintavételező Mintavételi helyszín megnevezése Dátum Minta sorszáma: UTM koordináta X Y A mintázott élőhely típusa: [ ] Makrofita/ -alga [ ] Üledék (iszap/homok) [ ] Természetes kövek és kavicsok [ ] Mesterséges anyagok, tégla [ ] Holt fa, lábon álló holt fa, faág [ ] Mesterséges aljzat (hajóról és kompról nézve) [ ] Állati eredetű aljzat (pl. kagylóhéj) Megjegyzések:

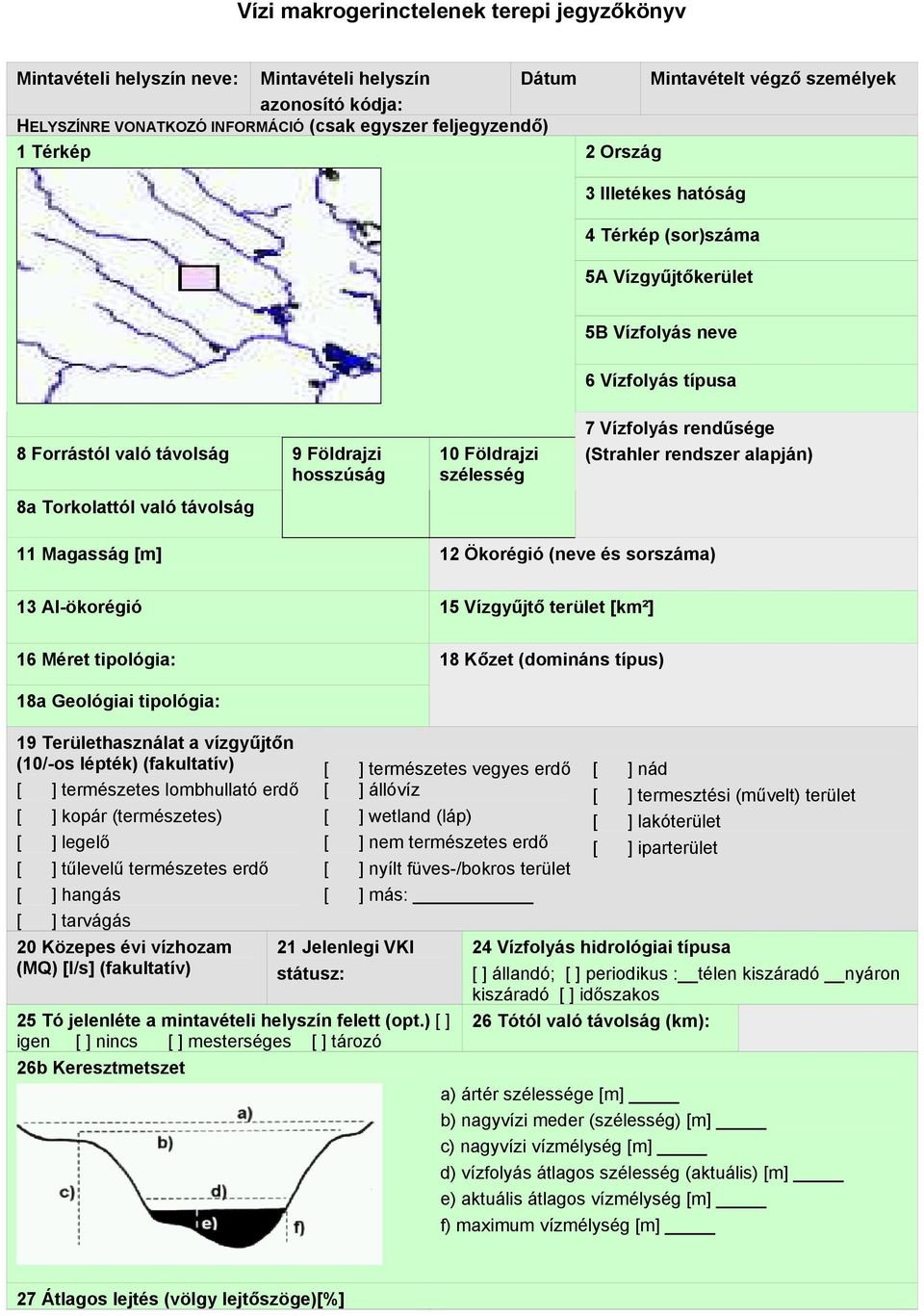

20 Vízi makrogerinctelenek terepi jegyzőkönyv Mintavételi helyszín neve: Mintavételi helyszín azonosító kódja: Dátum HELYSZÍNRE VONATKOZÓ INFORMÁCIÓ (csak egyszer feljegyzendő) 1 Térkép 2 Ország Mintavételt végző személyek 3 Illetékes hatóság 4 Térkép (sor)száma 5A Vízgyűjtőkerület 5B Vízfolyás neve 6 Vízfolyás típusa 8 Forrástól való távolság 9 Földrajzi hosszúság 10 Földrajzi szélesség 7 Vízfolyás rendűsége (Strahler rendszer alapján) 8a Torkolattól való távolság 11 Magasság [m] 12 Ökorégió (neve és sorszáma) 13 Al-ökorégió 15 Vízgyűjtő terület [km²] 16 Méret tipológia: 18 Kőzet (domináns típus) 18a Geológiai tipológia: 19 Területhasználat a vízgyűjtőn (10/-os lépték) (fakultatív) [ ] természetes lombhullató erdő [ ] kopár (természetes) [ ] legelő [ ] tűlevelű természetes erdő [ ] hangás [ ] tarvágás 20 Közepes évi vízhozam (MQ) [l/s] (fakultatív) [ ] természetes vegyes erdő [ ] állóvíz [ ] wetland (láp) [ ] nem természetes erdő [ ] nyílt füves-/bokros terület [ ] más: 21 Jelenlegi VKI státusz: 25 Tó jelenléte a mintavételi helyszín felett (opt.) [ ] igen [ ] nincs [ ] mesterséges [ ] tározó 26b Keresztmetszet [ ] nád [ ] termesztési (művelt) terület [ ] lakóterület [ ] iparterület 24 Vízfolyás hidrológiai típusa [ ] állandó; [ ] periodikus : télen kiszáradó nyáron kiszáradó [ ] időszakos 26 Tótól való távolság (km): a) ártér szélessége [m] b) nagyvízi meder (szélesség) [m] c) nagyvízi vízmélység [m] d) vízfolyás átlagos szélesség (aktuális) [m] e) aktuális átlagos vízmélység [m] f) maximum vízmélység [m] 27 Átlagos lejtés (völgy lejtőszöge)[%]

21 Vízi makrogerinctelenek terepi jegyzőkönyv Mintavételi helyszín neve: Mintavételi helyszín azonosító kódja: MINTAVÉTELI HELYSZÍN ADATAI (csak egyszer feljegyzendő) Dátum 28 A hely állapotának előzetes becslése: jó [ ] átlagos [ ] rossz [ ] Mintavételt végző személyek 29 Völgyforma [ ] Meanderező völgy [ ] V-alakú völgy [ ] U-formájú völgy [ ]Vályú alakú völgy [ ] Lapos, ártér 30 Területhasználat az ártéren 1km hosszúságban (10%os léptékben) [ ] természetes lombhullató erdő [ ] természetes fenyves [ ] természetes vegyes erdő [ ] wetland (láp) [ ] nyílt füves-/bokros terület [ ] nád [ ] kopár (természetes) [ ] állóvíz [ ] nem természetes erdő [ ] művelt terület 69 Árnyékoltság délben (lombkorona záródás) [ ] 0% [ ] 20% [ ] 40% [ ] 60% [ ] 80% [ ] 100% [ ] legelő [ ] tarvágás [ ] lakóterület [ ] ipari terület [ ] más: összesen : 100% 70 Természetes fás vegetáció átlagos szélessége jobb bal partvonal

22 Vízi makrogerinctelenek terepi jegyzőkönyv Mintavételi helyszín neve: Mintavételi helyszín Dátum Mintavételt végző személyek azonosító kódja: A folyó morfológiai hidrológiai adatai MINTAVÉTELI HELYSZÍN ADATAI (csak egyszer feljegyzendő) 71 Mederalak [ ] Finoman kanyargó [ ] Meanderező [ ] Zátonyképző, [ ] Egyenes (mesterséges) szerteágazó [ ] Mellékágakat képező [ ] Egyenes (mesterséges) 72 Parti vegetáció típusa: jobb part mentén bal part mentén Fás [ ] Bokros [ ] Füves [ ] Mesterséges [ ] Fás [ ] Bokros [ ] Füves [ ] Mesterséges [ ] 73 Állóvíz jelenléte az ártéren (darabszám) vízfolyással összeköttetésben lévő oldalág ideiglenes oldalág, mely jelenleg nem érintkezik a vízfolyással állandó oldalág, mely jelenleg nem érintkezik a vízfolyással nincs jelen állóvíz 74 Hordaléktorlasz (POM felgyülemlés >0,3m³) a mintavételi helyen lefűződött oldalág állóvíz az ártéren, mellékágak(vízfolyások) táplálják más típus (pontosan) 75 Farönkök (>10 cm Ø) [ ] nincsen [ ] néhány [ ] számos [ ] sok [ ]%-ban összesen [ ] nincsen [ ] kevés [ ] számos [ ] sok 75a Hidromorfológiát befolyásoló durva fa törmelék [ ] van [ ] nincs 76 Fás partmenti vegetáció aránya a partvonalban a mintavételi helyen jobb [ ] 0% [ ] 10% [ ] 20% [ ] 30% [ ] 40% [ ] 50% [ ] 60% [ ] 70% [ ] 80% [ ] 90% [ ] 100% bal [ ] 0% [ ] 10% [ ] 20% [ ] 30% [ ] 40% [ ] 50% [ ] 60% [ ] 70% [ ] 80% [ ] 90% [ ] 100% Emberi hatás a mintavételi helyen 77 Gát (darabszám és össz-magasság) Meder és partstabilizálás - hézagolás nélküli beton - beton hézagolással - kövek - nedvesen rakott kő (kötőanyaggal) - szárazon rakott kő - fa - élőfa - más anyag: - nincs mederbiztosítás 81 Stagnáló víz [ ] van [ ] nincs 85 Fatörmelék eltávolítása [ ] van [ ] nincs 82 Hóolvadás elleni..védelem [ ] van [ ] nincs 86 Holtág [ ] van [ ] nincs 78 Egyéb keresztműtárgy [ ] van [ ] nincs Jobb part meder [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] 83 Hajózás (Hajózócsatorna) [ ] van [ ] nincs 87 Kimosódás elleni védelem [m below surface) [ ] van [ ] nincs [m] 89 Vízszint ingadozás [ ] van [ ] nincs 91 Vízkivétel [ ] van [ ] nincs 92 Vízi növényzet eltávolítása [ ] van [ ] nincs 93 Természetes ártéri vegetáció eltávolítása/hiánya [ ] van [ ] nincs Szennyeződés a mintavételi helyszínen 95 Pontszerű 96 Nem pontszerű szennyeződések szennyeződés [ ] van[ ] nincs [ ] van [ ] nincs 99 Acidifikáció [ ] van [ ] nincs 100 Meszezés [ ] van [ ] nincs 93a Leégetett vagy eltávolított ártéri vegetáció [ ] van [ ] nincs 97 Szennyvízbeömlés [ ] van [ ] nincs 101 Bányászat [ ] van [ ] nincs Bal part [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] 84 Kiegyenesítés [ ] van [ ] nincs 88 Átereszen való átvezetés [ ] van [ ] nincs 94 Nem természetes parti vegetáció [ ] van [ ] nincs 98 Eutrofizáció [ ] van [ ] nincs 102 Toxikus anyagok [ ] van [ ] nincs

23 Vízi makrogerinctelenek terepi jegyzőkönyv Mintavételi helyszín neve: Dátum Minta száma Mintavételt végző személyek MINTAVÉTELI HELYSZÍN ADATAI (csak egyszer feljegyzendő) 103 SZERVETLEN MIKROHABITAT (5%-os lépték, ha a microhabitat jelenléte <5% : jelölés X - szel) mesterséges mikrohabitat jelölése X ( technolithal ) Nedves kövek felszíne Vízréteg szilárd szubsztrátumon Megalitikus > 40 cm Különböző méretű nagy kődarabok, alapkőzet Natural macrolithal > 20 cm 40 cm Érdes kőtömbök, emberi fej nagyságú kövek (változó %-ban kő, kavics és homok) Macrolitikus mesterséges konstrukciók > 20 cm 40 cm Érdes kőtömbök, fej nagyságú kövek Mezolitikus > 6 cm 20 cm ökölnagyságútól maréknagyságú kövekig ( változó %- ú kavics és homok ) Mikrolitikus > 2 cm 6 cm durva kavics galambtojás nagyságútól gyerek ököl méretig (változó %-ú közepes-kicsi kavicsok ) Akal > 2 mm 2 cm Finom és közepesen finom kavics Psammal / psammopelal > 6 µm 2 mm homok/homok iszappal (beleértve a szerves iszapot és a szennyvíziszapot) Argyllal < 6 µm Ásványi iszap, vályog, agyag (szervetlen) összeg = 100% %-os borítottság, 5%- os léptékben, csak szerves élőhely %-os borítottság, 5%-os léptékben szerves és biotikus mikrohabitatok 104 BIOTIKUS MIKROHABITATOK 5%-os léptékben, élőhelyek <5% -t jelölni X -szel Csak biotikus mikrohabitatokra Makro-alga Fonalas algák, algacsomók Micro-algae Kova- és egyéb algák Alámerült makrofiták makrofiták, beleértve a mohákat és a Characeae-t is Vízből kiemelkedő makrofiták Pl.. Typha, Carex, Phragmites Élő szárazföldi növényi részek Vékony gyökerek, úszó parti vegetáció Xylal (fa) farönk, holt fa, ágak, gyökerek CPOM (durva szemcséjű szerves anyag) anyagok, pl. durva szemcséjű szerves anyagok FPOM (finom különleges szerves anyag) Lerakódott finom szemcséjű szerves anyagok Törmelék hullámverés zónájában a hullámzásváltozó vízszintek hatására lerakódott szerves és szervetlen anyag, pl. kagylók, csigák házai Szennyvíz baktériumok, -gombák és szapropel (e.g. Sphaerotilus, Leptomitus ), kénbaktériumok (e.g. Beggiatoa, Thiothrix), iszap Összesen = változó 100% Mintázott egységek száma összesen Megjegyzések a mintázott egységek helyzetére (jelenlegi állapotra vonatkozóan) technolithal 104a. Az uralkodó aljzattípus becslése: % Sziklák: Kövek: Kavics: Homok: Iszap:

24 Vízi makrogerinctelenek terepi jegyzőkönyv Mintavételi helyszín neve: Dátum Minta száma Mintavételt végző személyek MINTAVÉTELRE VONATKOZÓ INFORMÁCIÓ (minden egyes mintavételi napon feljegyzendő) 105a Lentikus/lotikus zónák aránya 106 Vízhozam (becsült) [l/s] [lentikus zónák aránya %] [ ] NA 107 Szín 108 Szag 109 Hab 110 ph 111 Vezetőképesség [ ] színtelen Víz [ ] van [ ] nincs [ ] van [µs/cm] [ ] kék [ ] szennyviz-szürke Üledék [ ] van [ ] nincs [ ] nincs [ ] talajos szürke [ ] algazöld [ ] piros [ ] humuszos barna [ ] Diatom barna 112 Redukciós jelenség 113 Szemét 114 Oldott oxigén 115 Oxigén telítettség(%) [ ] van [ ] nincs [ ] van [ ] nincs (mg/l) 115a Secchi : 115b Hőmérséklet: 115c Éves nyári középhőmérséklet 116 Replikátumok (v=vízsebesség) (választható) Mikro mélység medenc habitat e/ zugó sorsz ám v [m/s] (0.6x mélység) sorszá m Mikro habitat 119 aktuális átlagsebesség [m/s] (választható) Vízkémia (választhatól) 121 lúgosság [CO3 2- ] [mmol/l] 126 nitrit [mg/l] 122 keménység 127 nitrát [mg/l] 123 klorid [mg/l] 128 orto-foszfát [µg/l] 124 BOD 5 [mg/l] 129 összfoszfor [µg/l] 125 ammónium [mg/l] 130 klorofill-a [µg/l] 132 E.coli (UFC/100ml) 131 Megjegyzések (választható) mélys ég v[m/s] (0.6x mélység) 120 maximális aktuális sebesség [m/s] (választható) medenc e/ zugó

25 Terepi jegyzőkönyv: Hal adatok Date (dd/mm/yyyy) Site data Name of watercourse Site code XY co-ordinates Main river region longitude latitude GPS co-ordinates Site name transect length m Fish data species number of specimen species number of specimen

26 Igazgatóság székhelye:. Törzsszám: Rendszám: Vízfolyás (tó): Állomás: ÉSZLELÉSI NAPLÓ felszíni állomásra 20.. év. Észlelő neve: Észlelő lakcíme:.. Tájékoztató Az észlelt és mért adatokat a helyszínen írja be a naplóba. Az észlelt és mért adatok feljegyzésére vonatkozó tudnivalók a műszaki előírásokban és a belső borítón találhatók. ME , ME , ME , ME , ME

27 ÉSZLELÉSI NAPLÓ felszíni állomásra 20. év... hónap Nap Reggeli észlelés ideje (óra, perc) vízállás (cm) Délutáni észlelés ideje (óra, perc) vízállás (cm) Reggeli vízhőmérséklet ( 0 C) Törzsszám: Vízfolyás (tó): Állomás: kód (1) kód (2) Reggeli jég kód (3) kód (4) vastagság (cm) hó vastagsága a jégen (cm) Megjegyzés Észlelő olvasható aláírása

28 ÁRVÍZI ÉSZLELÉSEK

29 ÁRVÍZI ÉSZLELÉS 20.. év hónap Törzsszám: Vízfolyás (tó): Állomás: Nap Óra, perc Vízállás Nap Óra, perc Vízállás Nap Óra, perc Vízállás Nap Óra, perc Vízállás Észlelő olvasható aláírása

30 Igazgatóság székhelye:... Törzsszám: Rendszám: Vízfolyás (tó): Állomás: HAVI JELENTÉS felszíni állomásról 20.. év. Észlelő neve: Észlelő lakcíme:.. Tájékoztató Az észlelt és mért adatokat a helyszínen írja be a naplóba. Minden hónap elsején az előző hónap adatait tartalmazó első lapot küldje be a megbízó vízügyi szervnek. Az észlelt és mért adatok feljegyzésére vonatkozó tudnivalók a műszaki előírásokban és a belső borítón találhatók. ME , ME , ME , ME , ME

31 HAVI JELENTÉS felszíni állomásról 20.. év. hónap Reggeli Délutáni Nap észle-lés ideje (óra, perc) vízállás (cm) észle-lés ideje (óra, perc) vízállás (cm) vízhőmérséklet ( 0 C) kód (1) Törzsszám: Rendszám: Vízfolyás (tó): Állomás: kód (2) Reggeli jég kód (3) kód (4) vastagság (cm) hó vastagsága a jégen (cm) Megjegyzés Észlelő olvasható aláírása Feldolgozó olvasható aláírása... Ellenőrző olvasható aláírása

32 ÁRVÍZI HAVI JELENTÉS

33 ÁRVÍZI HAVI JELENTÉS Törzsszám: Rendszám: 20.. év hónap Vízfolyás (tó):..... Állomás: Nap Óra, perc Vízállás Nap Óra, perc Vízállás Nap Óra, perc Vízállás Észlelő olvasható aláírása Feldolgozó olvasható aláírása Ellenőrző olvasható aláírása

34 Igazgatóság székhelye:.... DIGITÁLIS REGISZTRÁLÁS ELLENŐRZÉSI NAPLÓJA felszíni állomásokra 20.. év Tájékoztató Az észlelt és mért adatokat a helyszínen írja be a naplóba. Az ellenőrző adatok feljegyzésére vonatkozó tudnivalók a műszaki előírásokban találhatók. ME , ME

35 Sorszám Érzékelő(k) és adatgyűjtő állomásonként (Vízfolyás ill. tó és törzsszám szerinti sorrendben) Törzsszám Vízfolyás (tó) Állomás neve Telepítés kelte

36 Vízállás-érzékelő Vízhőmérséklet-érzékelő Adatgyűjtő típusa száma típusa száma típusa száma

37 Érzékelő(k) illetve adatgyűjtő cseréje állomásonként Sorszám A csere kelte Állomás törzsszáma típusa Vízállás-érzékelő száma

38 Vízhőmérséklet-érzékelő Adatgyűjtő típusa száma típusa száma

39 DIGITÁLIS REGISZTRÁLÁS ELLENŐRZÉSI NAPLÓJA felszíni állomásra Sorszám:* év Törzsszám: Rendszám: Vízállás Vízhőmérséklet Az ellenőrzés dátuma (hónap, nap) Kezdő időpont (óra, perc) idő (óra, perc) Ellenőrzés vízállás (cm) leolvasott idő mércén regisztrálón órán legkisebb Vízfolyás (tó):..... Állomás: legnagyobb észlelt javított észlelt javított regisztrálón ellenőrzés előtt beállított érték * Az állomás 2. oldalon bejegyzett sorszáma.

40 van Mércejavító függvény nincs cm Regisztráló felbontása mm ellenőrző hőmérővel mért érték Ellenőrzés vízhőmérséklet ( 0 C) ellenőrzés előtt regisztrálón beállított érték regisztráló áramforrásának állapota Megjegyzés Az adathiány időtartama, oka, a tárolt adatokra vonatkozó állásfoglalás, egyéb ellenőrzés eredménye. Ellenőr olvasható aláírása

41 Igazgatóság székhelye:.... ELLENŐRZÉSI NAPLÓ felszíni állomásokra 20.. év Tájékoztató

42 Az észlelt és mért adatokat a helyszínen írja be a naplóba. Az ellenőrző adatok feljegyzésére vonatkozó tudnivalók a műszaki előírásokban találhatók. ME , ME , ME , ME , ME , ME

43 Naplóba bejegyzett állomások (Vízfolyás ill. tó és törzsszám szerinti sorrendben) Sorszám Törzsszám Vízfolyás (tó) Állomás neve

44 Naplóba bejegyzett állomások (Vízfolyás ill. tó és törzsszám szerinti sorrendben) Sorszám Törzsszám Vízfolyás (tó) Állomás neve

45 ELLENŐRZÉSI NAPLÓ Felszíni állomásra Sorszám:*..... Törzsszám: Rendszám: Vízfolyás (tó): év Állomás:... Ellenőrzés dátuma hónap, nap óra, perc mérce vízállás (cm) észlet javított leolvasott Ellenőrzés vízállásíró beállítás után vízhőmérséklet ( 0 C) hó vastagsága a jégen (cm)

46 Mércejavító függvény van nincs Ellenőrzés kód 1 kód 2 jég kód 3 kód 4 vastagság (cm) Megjegyzés (Egyéb ellenőrzés eredménye) Ellenőr olvasható aláírása

47 Vízhozammérés sebességmérő műszerrel Törzsszám: Mérés száma: Rendszám: Vízfolyás: év...hó...nap Helység:.. Mérési szelvény helye:.. Vízállás a. vízmércére vonatkozik Meder szikla beton terméskő kavics homok anyaga kemény agyag puha agyag iszap föld meder Időjárás szél nincs gyenge közepes erős iránya a vízfolyás irányához viszonyítva mérés közben volt mérés közben nem volt csapadék Szelvényfelvétel: főmércén segédmércén kezdete.. óra perc vízállás.... vége.. óra.. perc vízállás.... Távolságmérés: közvetlen egyéb Mélységmérés eszköze: szondarúd mérősúly ultrahang rúd vagy kötél redukálással: távolsága a vízfelszíntől állandó távolsága a vízfelszíntől változó Mélységmérés módszere: áthidalásról csónakból partról vízben állva egyéb módon.. Sebességmérés főmércén segédmércén kezdete.. óra perc vízállás.... vége.. óra.. perc vízállás.... Műszer típusa:... száma.. jelzése.. fordulat Vitorla: átmérője.. menetemelkedése.. cm Mérősúly:.. kg.. szerkezeti magassága.. cm Felfüggesztés: önbeálló rögzített irányú Pontkiosztás: egyenletes szabálytalan ötpontos hárompontos kétpontos egypontos Mérés jellemzői: Mérési Középvízállás változás sebesség terület Vízállás Közép- Nedvesített Vízhozam középidő óra perc Hk (cm) áradás apadás vk (m/s) Q (m3/s) F (m2) Víztükör szélesség S(m) Nedvesített kerület (m) Hidraulikai sugár R Közép mélység hk (m) Legnagyobb mélység hmax (m) Vízszínesés (cm/km)

48 Sebességmérés Függély száma Függély távolsága a "0"-tól (m) Mérési idő (s) Függély mélysége (m) Mérési pontok I. II. III. IV. V. VI. VII.

49 Függély száma Függély távolsága a "0"-tól (m) Mérési idő (s) Függély mélysége (m) Mérési pontok VIII. IX. X. XI. XII. XIII.

50 Vízszél, pillér távolsága, függély száma Szelvénypont távolsága "0"-tól m mélysége m Vízszél, pillér távolsága, függély száma Szelvénypont távolsága "0"-tól m mélysége m Vízszél, pillér távolsága, függély száma Szelvénypont távolsága "0"-tól m mélysége m Vízszél, pillér távolsága, függély száma Szelvénypont távolsága "0"-tól m mélysége m A keresztszelvény kiindulási "0" pontja: A szelvényfelvétel ferdesége:. fok.... Megjegyzések, vázlatok:... Mérte Számította Ellenőrizte

51 Árvízi vízhozammérés sebességmérő műszerrel Törzsszám: Mérés száma: Vízfolyás: év...hó...nap Helység:.. Mérési szelvény helye:.. Vízállás a. vízmércére vonatkozik Meder szikla beton terméskő kavics homok anyaga kemény agyag puha agyag iszap föld meder Időjárás szél nincs gyenge közepes erős iránya a vízfolyás irányához viszonyítva mérés közben volt mérés közben nem volt Szelvényfelvétel: kezdete.. óra perc vége.. óra.. perc Rendszám: vízállás vízállás főmércén.... Távolságmérés: közvetlen egyéb Mélységmérés eszköze: szondarúd mérősúly ultrahang rúd vagy kötél redukálással: távolsága a vízfelszíntől állandó távolsága a vízfelszíntől változó Mélységmérés módszere: áthidalásról csónakból partról vízben állva egyéb módon.. Sebességmérés főmércén segédmércén kezdete.. óra perc vízállás.... vége.. óra.. perc vízállás.... Műszer típusa:... száma.. jelzése.. fordulat Vitorla: átmérője.. menetemelkedése.. cm csapadék Mérősúly:.. kg.. szerkezeti magassága.. cm Felfüggesztés: önbeálló rögzített irányú Pontkiosztás: egyenletes szabálytalan ötpontos hárompontos kétpontos egypontos Mérés jellemzői: Mérési Középvízállás változás sebesség Vízállás Közép- középidő Vízhozam óra perc Hk (cm) áradás apadás vk (m/s) Q (m3/s) segédmércén.... Nedvesített terület F (m2) Víztükör szélesség S(m) Nedvesített kerület (m) Hidraulikai sugár R Közép mélység hk (m) Legnagyobb mélység hmax (m) Vízszínesés (cm/km)

52 Sebességmérés Függély száma Függély távolsága a "0"-tól (m) Mérési idő (s) Függély mélysége (m) Mérési pontok I. II. III. IV. V. VI. VII.

53 Függély száma Függély távolsága a "0"-tól (m) Mérési idő (s) Függély mélysége (m) Mérési pontok

54 Vízszél, pillér távolsága, függély száma Szelvénypont távolsága "0"-tól mélysége Vízszél, pillér távolsága, függély száma Szelvénypont távolsága "0"-tól m m m m m m mélysége Vízszél, pillér távolsága, függély száma Szelvénypont távolsága "0"-tól mélysége Vízszél, pillér távolsága, függély száma Szelvénypont távolsága "0"-tól m mélysége m

55 Vízszél, pillér távolsága, függély száma Szelvénypont távolsága "0"-tól m mélysége m Vízszél, pillér távolsága, függély száma Szelvénypont távolsága "0"-tól mélysége Vízszél, pillér távolsága, függély száma Szelvénypont távolsága "0"-tól mélysége m m m m Vízszél, pillér távolsága, függély száma Szelvénypont távolsága "0"-tól m mélysége m A keresztszelvény kiindulási "0" pontja:.... Megjegyzések, vázlatok: A szelvényfelvétel ferdesége:. fok... Mérte Számította Ellenőrizte

56 Vízhozammérés úszóval Mérés száma: év......hó.....nap Törzsszám: Rendszám: Vízfolyás: Helység:.. A mérési szelvény helye:.. Vízállás a Meder anyaga Időjárás. vízmércére vonatkozik szikla beton terméskő kavics homok kemény agyag puha agyag iszap föld meder nincs gyenge közepes erős szél iránya a vízfolyás irányához viszonyítva csapadék: mérés közben nem mérés közben volt volt Szelvényfelvétel főmércén segédmércén kezdete.. óra perc vízállás.... vége.. óra.. perc vízállás.... Távolságmérés: közvetlen egyéb Mélységmérés eszköze: szondarúd mérősúly ultrahang rúd vagy kötél redukálással: távolsága a vízfelszíntől állandó távolsága a vízfelszíntől változó Mélységmérés módszere: áthidalásról csónakból partról vízben állva egyéb módon.. Sebességmérés főmércén segédmércén kezdete.. óra perc vízállás.... vége.. óra.. perc vízállás.... Sebességmérés eszköze:.. Megjegyzés: feliszapolódás vízmozgást zavaró: növényzet egyéb körülmények. Mérés jellemzői: Mérési középidő óra perc Vízállás Közép-vízállás változás Hk (cm) áradás apadás Középsebesség vk (m/s) Vízhozam Q (m3/s) Nedvesített terület F (m2) Víztükör Nedvesített Hidraulikai Közép szélesség kerület sugár mélység S(m) (m) R hk (m) Legnagyobb mélység hmax (m) Vízszín esés (cm/km)

57 Sebességmérés I. függély IV. függély Függély távolsága "0"-tól (m) Kezdő időpont (óra,perc) Függély távolsága "0"-tól (m) Kezdő időpont (óra,perc) Függély mélysége (m) Függély mélysége (m) Vízállás (cm) Vízállás (cm) Mérések száma Mérések száma Úsztatási hossz (m) Úsztatási idő (s) Felszíni sebesség (m/s) Úsztatási hossz (m) Úsztatási idő (s) Felszíni sebesség (m/s) Átlagos felszíni sebesség (m/s) II. függély Átlagos felszíni sebesség (m/s) V. függély Függély távolsága "0"-tól (m) Függély távolsága "0"-tól (m) Kezdő időpont (óra,perc) Kezdő időpont (óra,perc) Függély mélysége (m) Vízállás (cm) Függély mélysége (m) Vízállás (cm) Mérések száma Mérések száma Úsztatási hossz (m) Úsztatási hossz (m) Úsztatási idő (s) Felszíni sebesség (m/s) Átlagos felszíni sebesség (m/s) III. függély Úsztatási idő (s) Felszíni sebesség (m/s) Átlagos felszíni sebesség (m/s) VI. függély Függély távolsága "0"-tól (m) Függély távolsága "0"-tól (m) Kezdő időpont (óra,perc) Függély mélysége (m) Kezdő időpont (óra,perc) Függély mélysége (m) Vízállás (cm) Vízállás (cm) Mérések száma Mérések száma Úsztatási hossz (m) Úsztatási hossz (m) Úsztatási idő (s) Úsztatási idő (s) Felszíni sebesség (m/s) Felszíni sebesség (m/s) Átlagos felszíni sebesség (m/s) Átlagos felszíni sebesség (m/s)

58 Sebességmérés VII. függély Függély távolsága "0"-tól (m) X. függély Függély távolsága "0"-tól (m) Kezdő időpont (óra,perc) Kezdő időpont (óra,perc) Függély mélysége (m) Függély mélysége (m) Vízállás (cm) Vízállás (cm) Mérések száma Mérések száma Úsztatási hossz (m) Úsztatási hossz (m) Úsztatási idő (s) Úsztatási idő (s) Felszíni sebesség (m/s) Felszíni sebesség (m/s) Átlagos felszíni sebesség (m/s) Átlagos felszíni sebesség (m/s) VIII. függély Függély távolsága "0"-tól (m) XI. függély Függély távolsága "0"-tól (m) Kezdő időpont (óra,perc) Függély mélysége (m) Vízállás (cm) Kezdő időpont (óra,perc) Függély mélysége (m) Vízállás (cm) Mérések száma Mérések száma Úsztatási hossz (m) Úsztatási idő (s) Úsztatási hossz (m) Úsztatási idő (s) Felszíni sebesség (m/s) Felszíni sebesség (m/s) Átlagos felszíni sebesség (m/s) IX. függély Átlagos felszíni sebesség (m/s) XII. függély Függély távolsága "0"-tól (m) Függély távolsága "0"-tól (m) Kezdő időpont (óra,perc) Kezdő időpont (óra,perc) Függély mélysége (m) Függély mélysége (m) Vízállás (cm) Vízállás (cm) Mérések száma Mérések száma Úsztatási hossz (m) Úsztatási hossz (m) Úsztatási idő (s) Úsztatási idő (s) Felszíni sebesség (m/s) Felszíni sebesség (m/s) Átlagos felszíni sebesség (m/s) Átlagos felszíni sebesség (m/s)

59 Vízszél, pillér távolsága, függély száma Szelvénypont távolsága "0"-tól m mélysége m Vízszél, pillér távolsága, függély száma Szelvénypont távolsága "0"-tól m mélysége m Vízszél, pillér távolsága, függély száma Szelvénypont távolsága "0"-tól m mélysége m Vízszél, pillér távolsága, függély száma Szelvénypont távolsága "0"-tól m mélysége m A keresztszelvény kiindulási "0" pontja: A szelvényfelvétel ferdesége:. fok.... Megjegyzések, vázlatok:... Mérte Számította Ellenőrizte

60 Vízhozammérés jelzőanyaggal 20.. év... hó. nap Mérés száma Törzsszám: Rendszám: Vízfolyás:..... Helység, mérés helye:... Az adagoló típusa:..... nyílása:. A mérőszakasz hossza (L): szélessége (S):.. mélysége (M):... Becsült vízhozam(qb):... A festés kezdete:... a festék érkezése (t 0 ). a festék távozása (t n ).. A szükséges legkisebb adagolási idő (T=tn-t 0 ):... A jelzőoldat térfogata:.a jelzőanyag tömege:. A jelzőoldat köbözése:. adagolás előtt (E):.. adagolás után(u):.... Az adagolás kezdete (Tk):. óra. perc vége (Tv):. óra. perc A mintavevő láda száma: kanna száma: Mintavételezés száma helye ideje száma A minta helye ideje száma E U helye ideje Idő Vízállás Mérési eredmények Mérési középidő Számított vízhozam Qb=(2xSxMxL)/(t 0 +tn)... óra....l/s ME Mérte Számította Ellenőrízte (olvasható aláírás) (olvasható aláírás) (olvasható aláírás)

61 Vízhozammérés köbözéssel 20. év..... hó.. nap Mérés száma: Törzsszám: Rendszám: Mérés: kezdete vége óra..... perc Vízfolyás, forrás: óra..... perc Helység, mérés helye: Megjegyzés:.... Köböző edény: térfogata liter egyszerű beosztásos 1. mérés 2. mérés 3. mérés pótmérés sorszszszszá sor- sor- sor- térfogat térfogat térfogat térfogat (cm m 3 ) (cm m 3 ) (cm m 3 ) (cm m 3 ) Össztérfogat (cm 3 ) Mérési idő (s) Vízhozam (cm 3 /s) V t Q (V/t) Mérés sorszáma részvízhozama (cm 3 /s) Q=összesen (Q):3=.... cm 3 /s... mérés... mérés... mérés Mérési eredmények Mérési középidő Vízhozam Vízállás Összesen (Q) cm 3 /s cm Mérte és számította Ellenőrizte ME (olvasható aláírás) (olvasható aláírás)

62 Vízhozammérés mérőlappal Mérés száma: Törzsszám: 20.. év hó... nap Rendszám:.. óra. perc Vízfolyás, forrás: Mérőlap típusa:. Helység, mérés helye:..... száma:.... magassága:. cm szélessége:.. cm A vízfolyás eredeti mélysége. cm víztűkörszélessége:.. cm A vízfolyás duzzasztott mélysége:. cm víztűkörszélessége:.. cm Vízállás: a mérőlap behelyezésekor:... cm... óra. perc a mérőlap kivétele előtt:... cm... óra. perc a mérőlap kivétele után:... cm... óra. perc Sorszám Elzárás után idő (t) Felvíz (H f ) alvíz (H a ) H f -H a nyílás (D) hozam (Q) perc mm mm mm mm dm 3 /s (Thomson (Eszéky-Thomson) bukó képlete: Q=1.34.H f 5/2 H f a bukás magassága) Mérési eredmények Az állandósulás ideje Állandósult vízhozam... óra.... perc dm 3 /s.. Mérte és számította (olvasható aláírás).. Ellenőrizte (olvasható aláírás) ME

63 Hordalékmérés Törzsszám: Mérés száma: Rendszám: Vízfolyás: év.....hó.....nap Helység:. A mérési szelvény helye:.. Vízállás a.vízmércére vonatkozik Lebegtetett hordalék mérés Görgetett hordalék mérés kezdete.. óra perc vízállás.. vége.. óra.. perc vízállás.. kezdete.. óra perc vízállás.. vége.. óra.. perc vízállás.. kezdete.. óra perc vízállás.. vége.. óra.. perc vízállás.. Fenékanyag vétel Időjárás kezdete.. óra perc vízállás.. vége.. óra.. perc vízállás.. Szelvényfelvétel nincs gyenge közepes erős szél iránya a vízfolyás irányához viszonyítva csapadék: mérés közben nem mérés közben volt volt A lebegtetett hodalékmérés eszköze: A görgetett hodalékmérés eszköze:.... műszermagasság műszermagasság...cm...cm Távolságmérés: közvetlen egyéb Mélységmérés eszköze: szondarúd mérősúly ultrahang rúd vagy kötél redukálással: távolsága a vízfelszíntől állandó távolsága a vízfelszíntől változó Mélységmérés módszere: áthidalásról csónakból partról vízben állva egyéb módon.. Megjegyzés: feliszapolódás vízmozgást zavaró: növényzet egyéb körülmények. Meder anyaga szikla beton terméskő kavics homok kemény agyag puha agyag iszap föld meder

64 Lebegtetett hordalék Függély Palack Csésze Összes Hordalék Az anyag Mélység szám táv."0"-tól szám szám tömeg laboratóriumi m m g g g száma A vizsgált minta köbtartalma liter. Görgetett hordalék Függély Csésze Összes Hordalék Idő Az anyag Palack szám táv."0"-tól szám tömeg laboratoriumi szám m s g g g száma

65 Mederanyag Függély Az anyag szám táv. laboratóriumi m száma Jegyzet Mederanyag mintavétel eszköze:. Vízszín esés A pont jele Távolság Lécleolvasás Iránysík Pont hátra előre magasság Jegyzet Geodéziai mérés eszköze:.

66 Vízszél, pillér távolsága, függély száma Szelvénypont Szelvénypont Szelvénypont Szelvénypont távolsága "0"-tól mélysége Vízszél, pillér távolsága, függély száma távolsága "0"-tól mélysége Vízszél, pillér távolsága, függély száma távolsága "0"-tól m m m m m m m m mélysége Vízszél, pillér távolsága, függély száma távolsága "0"-tól mélysége A keresztszelvény kiindulási "0" pontja:.... Megjegyzések, vázlatok: A szelvényfelvétel ferdesége:. fok... Mérte Számította Ellenőrizte

67 Természetes vízfolyások jellemzése hidromorfológiai és azzal szorosan összefüggő makrofita makro-jellemzők alapján A táblázat elsősorban a kis és közepes vízgyűjtővel rendelkező vízfolyásokra (1,2, 3, 4, 5, 8, 9, 11, 12, 15, 16, 17, 18, típusokra) vonatkozik, de alkalmazható a nagy vízgyűjtőkkel rendelkező vízfolyásokra is (6., 10., 13., 19. típusok). Ugyancsak vonatkozik az előzetesen erősen módosítottá nyilvánított vízfolyásokra is, ha eredetileg a felsorolt típusokba tartoztak. A jellemzők egy része a rendelkezésre álló hidromorfológiai információk alapján kitölthető (ld. megjegyzések). Az átvétel azért nem automatikus, mert az eredeti táblázatban szereplő adatot ellenőrizni kell. A 3., 5., 6. és 7. jellemzők biológai ismereteket igényelnek. A jellemzőka víztest mentén változhatnak. Ha a változás a minősítés szempontjából elhanyagolható, akkor az egész vízfolyást az átlagértékkel kell jellemezni. Ellenkező esetben egy-egy paraméternek több értéke lehet, és meg kell adni, hogy az a víztest mely szakaszára jellemző (fkm-fkm). Ezeket az adott sor másolásával, megfelelő módosításával és a kód _1, _2 stb. kiterjesztésével lehet jelölni A víztest neve: azonosítója: típusa: Volt-e a víztesten helyszíni felvételezés, ha igen, akkor dátuma? év hó nap ssz. A jellemző megnevezése Mértékegysége Mértéke, jellege fkm-től fkm-ig Jelenleg a Megjegyzések oszlopban a kitöltés során törölhető információk találhatók. Megjegyzés (utalás nem egyértelmű helyzetekre, az értékelés során figyelembe veendő körülményekre) 101_1 A nyílt ártér szélessége, jobbpart m csak példa a több szakaszból álló válasz kitöltésre 101_2 A nyílt ártér szélessége, jobbpart m csak példa a több szakaszból álló válasz kitöltésre 101_3 A nyílt ártér szélessége, jobbpart m csak példa a több szakaszból álló válasz kitöltésre 102 A nyílt ártér szélessége, balpart m 201 A hullámtér szélessége, jobbpart m Azonos a VKKI-tábla E39 mezőjével 202 A hullámtér szélessége, balpart m Azonos a VKKI-tábla E40 mezőjével 301 A pufferzóna szélessége, jobbpart m 302 A pufferzóna szélessége, balpart m 401 Talajművelés aránya a nyílt ártéren ill. a hullámtéren % 501 Azonális, mert nincs kifejezett meder v. kiszáradt és csak igen/nem erdő van, nincs lágyszárú növényzet 502 Azonális, mert a víztest teljes szélességben igen/nem elmocsarasodott 503 Azonális, mert a víztest teljes szélességben kiszáradt és igen/nem szárazföldi lágyszárú növényzet borítja 504 Azonális, mert a víztestet teljes szélességben elcserjésedett, esetleg fatermetű füzekkel vegyesen igen/nem Mellékelt foto fileneve

68 505 Van növénymentes nyílt vízfelület igen/nem 506 Van hínárzóna (víz alatti, víz felszínén úszó levelű, igen/nem vegyes) 507 Van nádas-zóna (pl. nádas, gyékényes, kákás, igen/nem harmatkásás, békabuzogányos, vegyes) 508 Van sásos zóna (zsombékoló sásos, nem zsombékoló, igen/nem vegyes) 509 A fás parti zóna (cserjés) szélessége és árnyékolási képessége m_van/nincs 510 A ligeterdő, mocsárrét, üde kaszáló (vagy kultúrgyep) m szélessége 601 Gyomosodottság igen/nem A fás parti zóna szélességét majd alulvonással elválasztva a vízfelület árnyékolásának lehetőségét kell feltüntetni. 701 A vízfelület növényzettel való fedettsége, borítottsága % 801 A középvízi meder szélessége m Azonos a VKKI-tábla E28 mezőjével 901 A kisvízi víztükör szélessége m Azonos a VKKI-tábla E27 mezőjével 1001 A meder mélysége m 1101 Kisvízi vízmélység mederközépen m 1201 A kisvizi rézsű (természetes medernél: part) arányszám meredeksége, rézsűhajlása 1202 A középvizi rézsű (természetes medernél: part) arányszám meredeksége, rézsűhajlása 1301 Középvizi meder kanyargóssága arányszám Azonos a VKKI-tábla E36 mezőjével 1302 Kisvízi meder kvázi meanderezése igen/nem 1303 A mederforma változatossága igen/nem 1401 A feliszapolódottság mértéke cm Azonos a VKKI-tábla E33 mezőjével 1501 Belterületi, üdülőterületi szakasz hossza m

69 Vízmintavétel természetes és mesterséges tavakból Jegyzőkönyv A mintavétel indoklása: A mintavételi pont meghatározása:... Dátum: év:.:hó.nap. A vízmérce állása:...térfogat: A mintavétel időpontja: kezdés..befejezés A mintavétel módszere: egyesített vertikális átlagminta mintasorozat különböző mélységekből.. egyesített vertikális átlagminta esetén: mintavétel..m és között Megfigyelések a mintavételi ponton:... Befagyott felszín.. hóval/hó nélkül Zavarosság, üledék plankton miatt Szín Szag. Vízinövények vízfelszín alatt Teljesen vagy részben a felszínen úsznak vagy kiállnak A mellékfolyók hozamának becslése:.. (nagy/közepes/kicsi) Helyi időjárási feltételek:. Levegő-hőmérséklet: Szélerő: Szélirány:. Felhőfedettség (%)... Megjegyzések: MSZ ISO : 1995

70 Helyszíni mérések Vízhőmérséklet ph A minták kezelésével különösen a tartósításával kapcsolatos feljegyzések: MSZ ISO : 1995
