1 A GB INSTRUCTION MANUAL IMPORTANT INFORMATION: Please read these instructions carefully and make sure you understand them before using this unit. Retain these instructions for future reference. IT LIBRETTO D ISTRUZIONI INFORMAZIONI IMPORTANTI: Leggere le istruzioni attentamente e capirle bene prima di usare l utensile. Conservare per ulteriore consultazione. B1 B2 DE BETRIEBSANWEISUNG WICHTIGE INFORMATION: Lesen Sie diese Hinweise zur Handha-bung des Geräts aufmerksam durch. Verwenden Sie es erst, wenn Sie sicher sind, daß Sie alle Anweisungen verstanden haben und gut aufbewahren. HU HASZNÁLATI ÚTMUTATÓ Jótállást vállalni csak rendeltetésszerüen használatba vett gépekre tudunk. Kérj ü hogy a gép használatba vétele elött gondosan olvassa el a kezelési utasításokat. FR MANUEL D INSTRUCTIONS RENSEIGNEMENTS IMPORTANTS: Avant d utiliser cet appareil, veuillez lire atentivement les instructions et assurez-vous de les avoir comprises. Conservez les instructions pour référence ultérieure. GR EΓXEIPI IO XEIPIΣMOE ΣHMANTIKEΣ ΠΛHPOΦOPIEΣ: ιαβάστε πρoσεxτιxά αvτές τις οδηγίες xαι Φρovτίστε vα τις xαταvoήσετε αvτό τo µηχάvηµα xαι Φuλάξτε το για vα το σuµβοuλεύεστε στο µέλλοv. NL HANDLEIDING BELANGRIJKE IMPORTANTS: Lees deze handleiding aandachtig en zorg dat u ailes begrijpt alvorens de kettingzaag te gebrulken en be-waar ze voor toekomstige raadpleging. CZ B3 B4 B5 Husqvarna Outdoor Products Italia SpA Via Como, Valmadrera LC ITALIA Phone Fax NO FI SE DK BRUKERHÅNDBOK VIKTIG INFORMASJON: Les disse anvisningene nøye og forsikre deg om at du forstår dem før du bruker enheten og oppbevar dem for sen-ere bruk. OHJEKIRJA TÄRKEÄÄ TIETOA: Lue nämä ohjeet huolellisesti ja varmista, että olet ymmärtänyt ne, ennen kuin alat käyttää tätä laitetta ja säilytä myöhempää tarvetta varten. BRUKSANVISNING VIKTIG INFORMATION: Läs instruktionerna noggrant och försäkra dig om att du förstår dem innan du använder utrustningen och spara dem för framtida behov. BRUGERHÅNDBOG VIGTIGE OPLYSNINGER: Læs instruktionerne omhyggeligt, før du bruger enheden og gemme til senere henvisning. PL SK RU EE INSTRUKCJA OBS UGI Gwarancja traci waωnoß w przypadku uωywania urzådzenia do celów innych niω wymienione w instrukcji obs ugi. Prosimy o uwaωne przeczytanie instrukcji oraz o stoowanie si do zalece~ i wskazówek w niej zawartych. NÁVOD NA OBSLUHU Dôleæitá informácia: Pred pouæitím stroja si starostlivo preëítajte tento návod na obsluhu a uistite sa æe ste mu dôkladne porozumeli. Návod starostlivo uschovajte pre potrebu v budúcnosti. ИНCTPYKЦИИ BAЖHЫE CBEДEHИЯ: Bнимaтeльнo пpoчитать инстрyкции и хрoщo их пoнять, пepeд тeм как пoльзoвaтьcя блoкoм. Хpaнить инcтpyкции для дaльнейшиx кoнcyльтаций. KASUTUSJUHEND TÂHTIS INFORMATSIOON: Lugege kasutusjuhend enne seadme kasutamist kindlasti põhjalikult läbi ning veenduge, et olete kõigest täpselt aru saanud. C ES MANUAL DE INSTRUCCIONES INFORMACIÓN IMPORTANTE: Lea atentamente las instrucciones y asegúrese de entenderlas antes de utilizar esta aparato. Conserve las instrucciones para la referencia en el futuro. LV PN REV. 03 (05/06) PT MANUAL DO OPERADOR INFORMAÇÕES IMPORTANTES: Queira ler cuidadosamente estas instruções e tenha certeza de entendë las antes de usar a serra e guarde para consulta futura. TR

2 C F2/F4 F3/F5 F4 F6 G STOP H1 H2 D 2 Strokes Engine totally sintetyc oil Partner oil 50:1 McCulloch oil 40:1 H3 2% 2,5% 1 ltr 20 cm ltr 25 cm H4 E F1

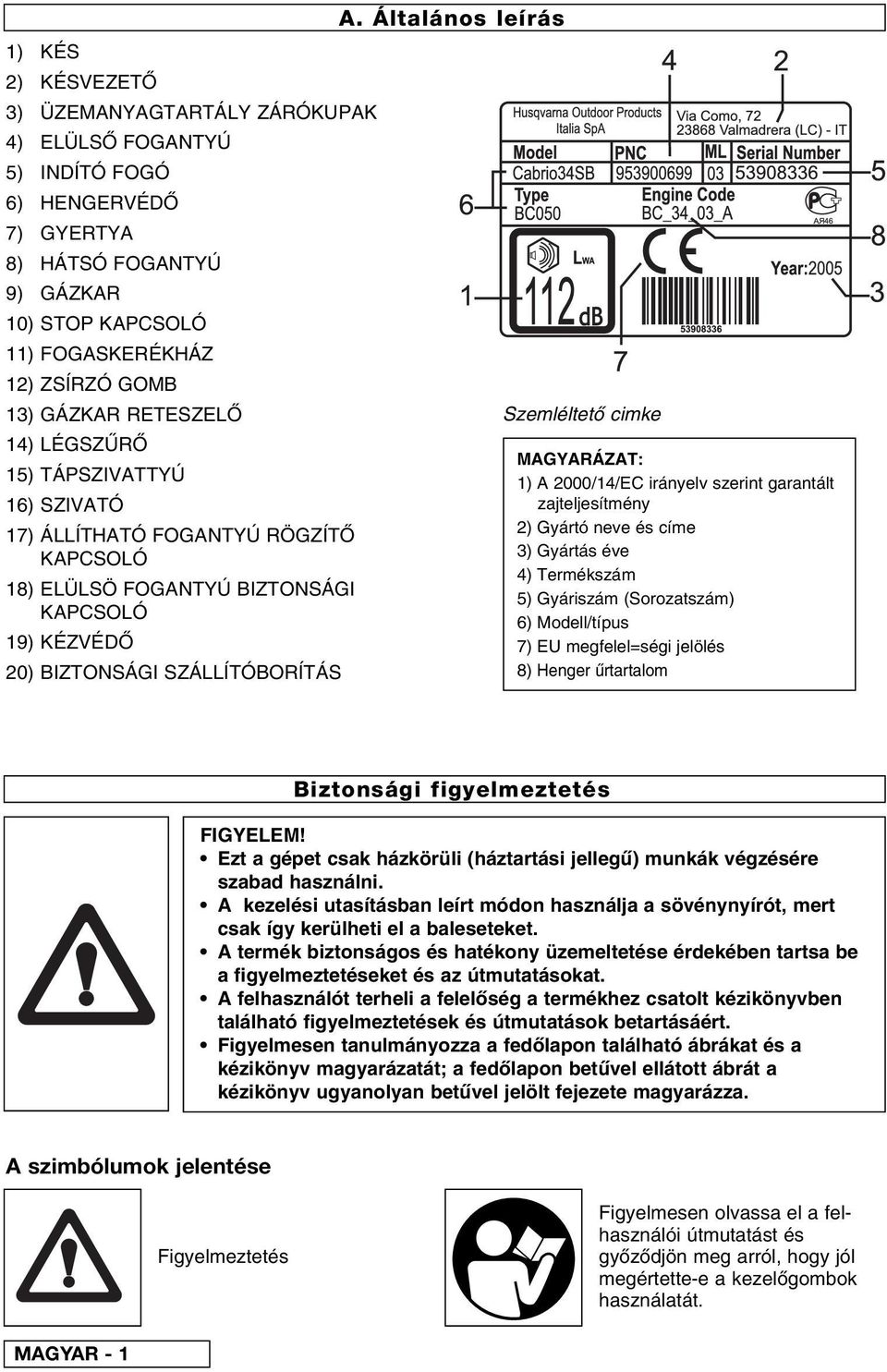

3 1) KÉS 2) KÉSVEZET 3) ÜZEMANYAGTARTÁLY ZÁRÓKUPAK 4) ELÜLS FOGANTYÚ 5) INDÍTÓ FOGÓ 6) HENGERVÉD 7) GYERTYA 8) HÁTSÓ FOGANTYÚ 9) GÁZKAR 10) STOP KAPCSOLÓ 11) FOGASKERÉKHÁZ 12) ZSÍRZÓ GOMB 13) GÁZKAR RETESZEL 14) LÉGSZ R 15) TÁPSZIVATTYÚ 16) SZIVATÓ 17) ÁLLÍTHATÓ FOGANTYÚ RÖGZÍT KAPCSOLÓ 18) ELÜLSÖ FOGANTYÚ BIZTONSÁGI KAPCSOLÓ 19) KÉZVÉD 20) BIZTONSÁGI SZÁLLÍTÓBORÍTÁS A. Általános leírás Szemléltet cimke MAGYARÁZAT: 1) A 2000/14/EC irányelv szerint garantált zajteljesítmény 2) Gyártó neve és címe 3) Gyártás éve 4) Termékszám 5) Gyáriszám (Sorozatszám) 6) Modell/típus 7) EU megfelel=ségi jelölés 8) Henger rtartalom Biztonsági figyelmeztetés FIGYELEM! Ezt a gépet csak házkörüli (háztartási jelleg ) munkák végzésére szabad használni. A kezelési utasításban leírt módon használja a sövénynyírót, mert csak így kerülheti el a baleseteket. A termék biztonságos és hatékony üzemeltetése érdekében tartsa be a figyelmeztetéseket és az útmutatásokat. A felhasználót terheli a felel ség a termékhez csatolt kézikönyvben található figyelmeztetések és útmutatások betartásáért. Figyelmesen tanulmányozza a fed lapon található ábrákat és a kézikönyv magyarázatát; a fed lapon bet vel ellátott ábrát a kézikönyv ugyanolyan bet vel jelölt fejezete magyarázza. A szimbólumok jelentése Figyelmeztetés Figyelmesen olvassa el a felhasználói útmutatást és gy z djön meg arról, hogy jól megértette-e a kezel gombok használatát. MAGYAR - 1

4 Munkavédelmi ruházat: Jóváhagyott típusú véd szemüveg vagy álarc, Hitelesített véd sisak, fülvéd Munkavédelmi ruházat: Jóváhagyott típusú keszty Munkavédelmi ruházat: Jóváhagyott típusú csizma Az üzemanyag betöltése és a gép üzemeltetése közben tilos a dohányzás Leveg dúsító (beindítás segítése). B. A gép biztonsági felszereléseinek leírása, Ezek ellen rzése és karbantartása FIGYELEM! Soha ne használjon egy olyan gépet, amely biztonsági felszerelései nem m ködnek tökéletesen Ez a fejezet a gép biztonsági felszereléseit írja le, valamint a tökéletes m ködésükhöz szükséges ellen rzési és karbantartási munkákat. Az "Általános leírás" fejezet segít az ebben a fejezetben bemutatott részek beazonosításában. A balesetveszély jelent sen n, ha a karbantartási m veleteket nem rendszeresen, illetve szakszer en végzi el. Kétely esetén tanácsért forduljon egy szakszervizhez. B1 Gázkar reteszel Ezt a szerkezetet azért építették be, hogy megakadályozza a gázkar (A) véletlen üzemeltetését. A gázkart (A) csak akkor lehet m ködtetni, ha vele egyid ben a (B) gázkar reteszel t is megnyomja. Ha elengedi a fogantyút, akkor 2 egymástól független rugó segítségével az (A) gázkar és a (B) gázkar reteszel automatikusan visszaugranak eredeti helyzetükbe. B1 Stop gomb Ha a szimbólum által mutatott irányba a (C) Stop gombot megnyomja, akkor a motor leáll. A helyes m ködés kipróbálásához kapcsolja be a motort, majd ha a (C) Stop gombot a Stop fokozatra állítja, a motornak le kell állnia. B2 Késvezet Az (A) késvezet megakadályozza, hogy a kések véletlenül a test valamelyik részéhez érjenek. Rendszeresen ellen rizze a szerkezet épségét és szükség esetén a cserét végeztesse egy szakszervizben. B3 Kézvéd A (B) kézvéd megakadályozza, hogy a kések véletlenül a kezéhez érjenek. Rendszeresen, valamint ha a gépet er s ütés éri, mindíg ellen rizze a szerkezet épségét. B4 Rezgéscsillapító rendszer A rezgéscsillapító rendszer rugók vagy gumi lökéscsillapítók segítségével csökkenti a rezgéseket a motor/vágófej és a gép fogantyúi között. Rendszeresen ellen rizze a rugókat, illetve a gumi rezgéscsillapítókat, gy z djön meg helyes beszerelésükr l és arról, hogy nincsenek-e hajszálrepedések vagy formaváltozások rajtuk. B5 Kipufogó A kipufogó feladata a minimális zajszint biztosítása és az, hogy a felhasználót megóvja a robbanómotor által termelt kipufogógázoktól. A sövénynyíró biztonságos használata érdekében kövesse az alábbi eljárásokat. FIGYELEM! A kipufogó használat közben nagyon felhevül és a motor kikapc- MAGYAR - 2

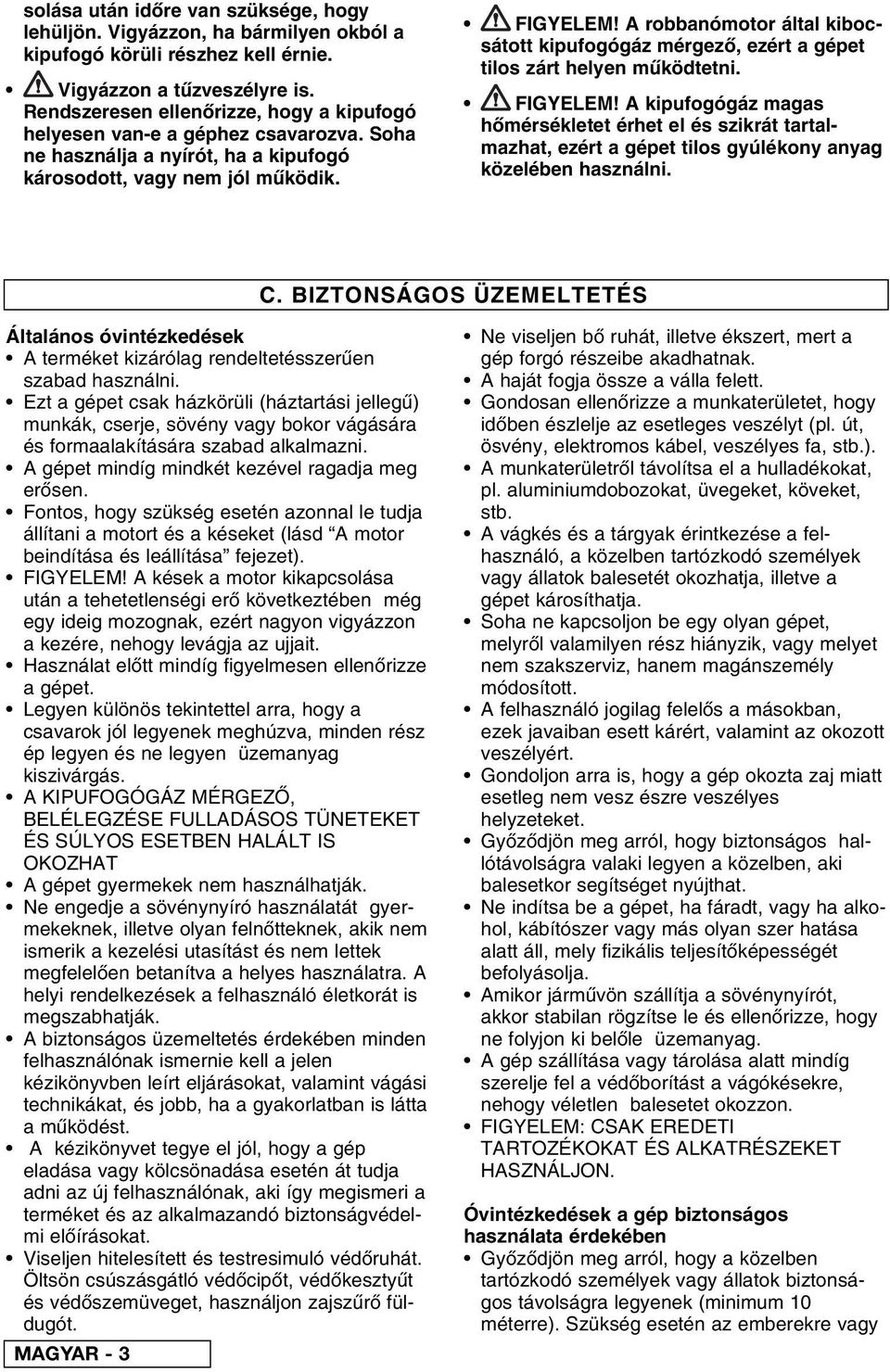

5 solása után id re van szüksége, hogy lehüljön. Vigyázzon, ha bármilyen okból a kipufogó körüli részhez kell érnie. Vigyázzon a t zveszélyre is. Rendszeresen ellen rizze, hogy a kipufogó helyesen van-e a géphez csavarozva. Soha ne használja a nyírót, ha a kipufogó károsodott, vagy nem jól m ködik. FIGYELEM! A robbanómotor által kibocsátott kipufogógáz mérgez, ezért a gépet tilos zárt helyen m ködtetni. FIGYELEM! A kipufogógáz magas h mérsékletet érhet el és szikrát tartalmazhat, ezért a gépet tilos gyúlékony anyag közelében használni. C. BIZTONSÁGOS ÜZEMELTETÉS Általános óvintézkedések A terméket kizárólag rendeltetésszer en szabad használni. Ezt a gépet csak házkörüli (háztartási jelleg ) munkák, cserje, sövény vagy bokor vágására és formaalakítására szabad alkalmazni. A gépet mindíg mindkét kezével ragadja meg er sen. Fontos, hogy szükség esetén azonnal le tudja állítani a motort és a késeket (lásd A motor beindítása és leállítása fejezet). FIGYELEM! A kések a motor kikapcsolása után a tehetetlenségi er következtében még egy ideig mozognak, ezért nagyon vigyázzon a kezére, nehogy levágja az ujjait. Használat el tt mindíg figyelmesen ellen rizze a gépet. Legyen különös tekintettel arra, hogy a csavarok jól legyenek meghúzva, minden rész ép legyen és ne legyen üzemanyag kiszivárgás. A KIPUFOGÓGÁZ MÉRGEZ, BELÉLEGZÉSE FULLADÁSOS TÜNETEKET ÉS SÚLYOS ESETBEN HALÁLT IS OKOZHAT A gépet gyermekek nem használhatják. Ne engedje a sövénynyíró használatát gyermekeknek, illetve olyan feln tteknek, akik nem ismerik a kezelési utasítást és nem lettek megfelel en betanítva a helyes használatra. A helyi rendelkezések a felhasználó életkorát is megszabhatják. A biztonságos üzemeltetés érdekében minden felhasználónak ismernie kell a jelen kézikönyvben leírt eljárásokat, valamint vágási technikákat, és jobb, ha a gyakorlatban is látta a m ködést. A kézikönyvet tegye el jól, hogy a gép eladása vagy kölcsönadása esetén át tudja adni az új felhasználónak, aki így megismeri a terméket és az alkalmazandó biztonságvédelmi el írásokat. Viseljen hitelesített és testresimuló véd ruhát. Öltsön csúszásgátló véd cip t, véd keszty t és véd szemüveget, használjon zajsz r füldugót. MAGYAR - 3 Ne viseljen b ruhát, illetve ékszert, mert a gép forgó részeibe akadhatnak. A haját fogja össze a válla felett. Gondosan ellen rizze a munkaterületet, hogy id ben észlelje az esetleges veszélyt (pl. út, ösvény, elektromos kábel, veszélyes fa, stb.). A munkaterületr l távolítsa el a hulladékokat, pl. aluminiumdobozokat, üvegeket, köveket, stb. A vágkés és a tárgyak érintkezése a felhasználó, a közelben tartózkodó személyek vagy állatok balesetét okozhatja, illetve a gépet károsíthatja. Soha ne kapcsoljon be egy olyan gépet, melyr l valamilyen rész hiányzik, vagy melyet nem szakszerviz, hanem magánszemély módosított. A felhasználó jogilag felel s a másokban, ezek javaiban esett kárért, valamint az okozott veszélyért. Gondoljon arra is, hogy a gép okozta zaj miatt esetleg nem vesz észre veszélyes helyzeteket. Gy z djön meg arról, hogy biztonságos hallótávolságra valaki legyen a közelben, aki balesetkor segítséget nyújthat. Ne indítsa be a gépet, ha fáradt, vagy ha alkohol, kábítószer vagy más olyan szer hatása alatt áll, mely fizikális teljesít képességét befolyásolja. Amikor járm vön szállítja a sövénynyírót, akkor stabilan rögzítse le és ellen rizze, hogy ne folyjon ki bel le üzemanyag. A gép szállítása vagy tárolása alatt mindíg szerelje fel a véd borítást a vágókésekre, nehogy véletlen balesetet okozzon. FIGYELEM: CSAK EREDETI TARTOZÉKOKAT ÉS ALKATRÉSZEKET HASZNÁLJON. Óvintézkedések a gép biztonságos használata érdekében Gy z djön meg arról, hogy a közelben tartózkodó személyek vagy állatok biztonságos távolságra legyenek (minimum 10 méterre). Szükség esetén az emberekre vagy

6 állatokra vonatkozó biztonsági távolságot jelezze táblákkal. Ha véletlenül üzemanyag ömlik a gépre, akkor a motor bekapcsolása el tt törölje teljesen szárazra. A fogantyúknak száraznak és tisztának kell lenniük. Ne kapcsolja be a gépet, ha a kések károsodtak vagy nagyon elkoptak. Ha m anyag véd álarcot használ, akkor ellen rizze, hogy ne maradjon rajta az átlátszó m anyag véd réteg. A motor beindítás és üzemelése alatt a testet és a ruházatot a késekt l távol kell tartani. Mindig szilárdan álljon a lábán. A sövénynyírót tilos létrán vagy mozgó felületen állva használni. A magas sövény vagy cserje vágásához használjon stabilan álló állványt, ne hajoljon ki róla és mindíg rizze meg az egyensúlyát. Ha véletlenül egy tárgyhoz ér, akkor azonnal kapcsolja ki a motort és nézze meg, hogy a gép nem szenvedett-e kárt. Mindig ellen rizze, hogy a fogantyú és a kézvéd helyes helyzetben állnak-e a gép üzemelése közben. A sima és az alakra nyírás alatt a motornak maximális sebességen kell forognia, ezeket a m veleteket alacsony sebességen nem lehet elvégezni. Vágás közben soha ne emelje a sövénynyírót vállmagasság fölé. Miel tt átmegy az egyik bokor- vagy sövényszakasztól a másikig, mindig várja meg, hogy a motor alapjáraton forogjon. Állítsa le a motort, amikor helyet cserél vagy miel tt a késeket megvizsgálja. Miel tt ismét munkához látna, ellen rizze, hogy a munkakörülmények megfelel ek legyenek. A t zveszély csökkentése érdekében a motorról és a kipufogóról távolítsa el az esetleges szennyez déseket, leveleket vagy a túl sok ken anyagot. Vigyázzon, nehogy a gép vágó vagy forró felületéhez érjen. A gép vagy más szerszámok hosszantartó üzemeltetése a felhasználóban a rezgések miatt az u.n. fehér ujjak (Raynaud) jelenségét okozza. Ennek következtében a kéz h érzékenysége csökken és általános kábultság lép fel. Aki folyamatosan vagy rendszeresen használja a nyírót, az figyelmesen ellen rizze kezének állapotát. Ha valamelyik tünetet észleli, azonnal forduljon orvoshoz. FIGYELEM! o Az üzemanyag betöltése alatt tilos a dohányzás! Lassan csavarja ki az üzemanyagtartály zárókupakját. Üzemanyagot nyílt helyen, lángtól és szikrától távol vételezzen. Soha ne töltsön be üzemanyagot járó vagy meleg motornál (várja meg, hogy kihüljön, miel tt feltölti), így elkerüli a t zveszélyt. Vigyázzon, nehogy az olaj vagy az üzemanyag a b rre vagy a szembe fröccsenjen. Üzemanyagot csak jól szell zött helyen vételezzen. Ne lélegezze be a benzing zt, mert ez mérgez. A benzint kizárólag üzemanyag tárolásra alkalmas tartályban tartsa. D. Keverék FIGYELEM! Kizárólag a jelen kézikönyben ajánlott üzemanyagot szabad használni. Ez a gép kétütem motorral rendelkezik, ezért ólommentes benzin (minimális oktánszám = 90, javasolt = 95) és magas fordulatszámú kétütem motorokhoz ajánlott teljesen szintetikus, PARTNER olaj 1:50 arányú keverékével szabad csak üzemeltetni. A keverék elkészítését úgy végezze, hogy egy hitelesített tartályba el ször olajat, majd benzint tölt és er sen felrázza a tartályt (a felrázást mindig ismételje meg, miel tt üzemanyagot tölt ki a tartályból). Mindig legalább 2,5 liter benzint keverjen olajjal, mert ennél kisebb mennyiség esetén nem biztos, hogy a megfelel mennyiség olajat tudja kimérni, és emiatt változhat a keverési arány. Vigyázzon, ne öntse ki a benzint a földre. A keverék jellemz i id vel változnak, ezért tanácsos csak a szükséges mennyiséget elkészíteni. Mindig friss üzemanyag-keveréket használjon. A KEVERÉK ELKÉSZÍTÉSE AZ ÜZEMANYAG BETÖLTÉSE FIGYELEM! Az alábbi óvintézkedések csökkentik a t zveszélyt: Biztosítson megfelel szell zést. Ne dohányozzon és az üzemanyagot ne tegye h forrás vagy szikrázó tárgy közelébe. MAGYAR - 4

7 Az üzemanyag betöltését kikapcsolt motorral végezze. Az üzemanyagtartály zárókupakját óvatosan vegye le, mert túlnyomás lehet a tartályban. Ne vegye le a zárókupakot, amikor jár a motor. Az üzemanyag betöltése után jól zárja le a tartályt. Csavarja jól vissza a kupakot. Az üzemanyag feltöltést szell s helyen végezze. A gépet helyezze sima és er s felületre, nehogy feld ljön. Az üzemanyagtartály zárókupakja felfelé nézzen. A zárókupak levétele el tt a betölt nyílás körül távolítsa el az esetleges szennyez dést, nehogy az a tartály belsejébe kerüljön. A tárolótartály kupakját óvatosan nyissa ki. Az üzemanyagtartály zárókupakját csavarja le, majd egy tölcsér segítségével töltsön be keveréket. Ne öntse mellé az üzemanyagot. Az üzemanyag feltöltés után a zárókupakot csavarja jól vissza. FIGYELEM! Ha véletlenül kiömlött az üzemanyag, akkor törölje szárazra a gépet. Ha saját magára öntötte az üzemanyagot, akkor azonnal öltözzön át. Vigyázzon, nehogy a b rre, szembe kerüljön. FIGYELEM! Az üzemelés közben és közvetlenül a motor kikapcsolása után a kipufogó nagyon forró, még akkor is, ha a motor minimális sebességgel forgott. Nagyon vigyázzon, nehogy t z üssön ki, f leg ha a közelben gyúlékony tárgy vagy gáz van. AZ ÜZEMANYAG TÁROLÁSA A benzin nagyon gyúlékony. Soha ne cigarettázzon, pipázzon vagy szivarozzon, ha valamilyen üzemanyag van a közelben. Az üzemanyagot h vös, szell s helyen, erre hitelesített tárolótartályban tárolja. Soha ne hagyja az üzemanyagot a használaton kívüli motorban, szell ztetés nélküli helyen, ahol a benzing z elterjedhet és t zzel, gyertyával, egy ég fej, kazán vagy vízmelegít lángjával, szárítóberendezéssel, stb. érintkezhet. Az üzemanyag g zei robbanást vagy tüzet okozhatnak. Soha ne tároljon nagymennyiség üzemanyagot. A motor könny beindítása érdekében vigyázzon arra, hogy mindig legyen keverék az üzemanyagtartályban. E. Vágási eljárás FIGYELEM! Viseljen hitelesített típusú, vastag véd keszty t! Ezzel a géppel kétféle eljárással lehet nyírni: 1 Vízszintesen 2 Függ legesen. 1 A vízszintes vágási irányt a bokrok, cserjék, illetve a sövények tetejének vágásához használja. Haladjon mindig jobbról balra. A sövénynyírót ne használja vállmagasság felett. 2 A függ leges vágási irányt a bokrok, cserjék, illetve a sövények oldalának alakításához használja. Haladjon mindig lentr l felfelé. A gépet mindkét kezével ragadja meg. A gázkart maximálisan húzza meg a vágás közben. A munka végeztével engedje el a gázkart, várja meg, hogy a motor alapjáratra álljon vissza és hogy a kés leálljon. Lépjen a következ vágandó részhez. Amikor elérte a következ vágási területet és stabilan áll a lábán, a munkavégzéshez ismét tartsa lenyomva a gázkart. MAGYAR - 5

8 F. A motor beindítása és leállítása FIGYELEM! A gép beindítása el tt alaposan tanulmányozza át a kézikönyvet, különös tekintettel a biztonságvédelmi utasításokra és az ajánlott egyéni munkavédelmi felszerelésekre. Használat el tt mindig ellen rizze, hogy a gép tökéletes állapotban legyen, hogy az összes biztonságvédelmi felszerelés megfelel módon elhelyezve és tökéletesen m ködjön. Ellen rizze a késeket és ne indítsa be a nyírót, ha ezek elkoptak, károsodtak vagy látható hajszálrepedések vannak rajtuk. Ellen rizze, hogy minden véd lap helyesen lett-e felszerelve. Ellen rizze, hogy a fogaskerékház és ennek fed lapja helyesen lett-e felszerelve. Ha a fenti alkatrészek helytelenül lettek felszerelve és mégis beindítja a motort, akkor súlyos balesetet szenvedhet. FIGYELEM! A gép helyes és biztonságos beindítása érdekében kövesse az alábbi pontokat: A gépet helyezze sík és stabil talajra. Az egyik kezével fogja meg az indítózsinór fogóját, míg a másikkal tartsa stabilan a gépet (figyelem, nem szabad az indítózsinórt a keze köré csavarni), majd húzza ki lassan addig, amíg egy kis ellenállást nem érez. Ekkor a zsinórt határozott mozdulattal rántsa meg (a meleg illetve a hideg motorral való indításhoz kövesse az alábbi eljárást. FIGYELEM! Az indítózsinórt ne húzza ki teljesen és ne engedje el hirtelen, mert károsíthatja a gépet. INDÍTÁS HIDEG MOTORRAL 1 Állítsa a Stop kapcsolót "I" vagy "START" állásba. 2 A (E) leveg dúsító karját állítsa zárt helyzetbe. Ismételten nyomja meg az el tápszivattyú gombját, amíg az üzemanyag meg nem jelenik. Nem szükséges azonban, hogy teljesen fel legyen töltve (C). 3 Annyiszor húzza meg az indítózsinórt, amíg a motor be nem indul. 4 Er sen ragadja meg a kezel fogantyút és gyorsítson, ekkor a leveg dúsító kar automatikusan visszatér az eredeti fokozatra. 6 A motor kikapcsolásához nyomja meg a Stop kapcsolót, állítsa "0" vagy "STOP" fokozatra. INDÍTÁS MELEG MOTORRAL 1 Állítsa a Stop kapcsolót "I" vagy "START" állásba. 4 A (E) leveg dúsító kar eredeti fokozaton legyen. 5 Annyiszor húzza meg az indítózsinórt, amíg a motor be nem indul. 6 A motor kikapcsolásához nyomja meg a Stoppcsolót, állítsa "0" vagy "STOP" fokozatra. G. Az üzemanyag beállítása FIGYELEM! Sövénynyíróját alacsony emissziós porlasztóval is üzemeltetheti. Tanácsos a porlasztó szükséges beszabályozását egy szakszervizben elvégeztetni, ahol rendelkezésre áll olyan m szer, mellyel az alacsony emisszió mellett is biztosított a hatékony munkateljesítmény. A motor helyes fordulatszáma alapjáraton 2800 fordulat/perc, ahogy ez a gép kézikönyvében található m szaki leírásban is szerepel. Ezt a jellemz t kizárólag egy szakszerviz állíthatja át. Ha a alapjáraton a motor leáll, akkor a (T) csavar óramutató járásával megegyez irányú elforgatásával növelheti a másik irányba elcsavarva pedig csökkentheti a fordulatszámot.. FIGYELEM! A fenti beállításokat kizárólag akkor szabad csak elvégezni, amikor a vágórészek megfelel módon már a gépen vannak. MAGYAR - 6

9 H. Rendszeres karbantartás FIGYELEM! Tilos a kézikönyvben nem szerepl szerelést vagy módosítást elvégezni. Kérje ki egy szakszerviz véleményét, ha bármilyen kételye támadna a szerelési munkákkal kapcsolatban. A garancia érvényét vesztheti, ha nem a szakszerviz szerel je végezte az esetleges beállításokat. Miel tt bármilyen munkát végezne a gépen, a (10) Stop kapcsolót mindig állítsa a STOP fokozatra. Használat el tt mindig ellen rizze a gépet. 1 KÉSEK A motor beindítása el tt ellen rizze a kések elhasználódási fokát és állapotát; ha nagyfokú elhasználódást észlel, akkor egy szakszervizben kérje a kések cseréjét. Óvatosan fogja meg a gépet, mert a kések akkor is megsérthetik, ha nem jár a motor, ezért mindig viseljen véd keszty t. 2 LÉGSZÙRÃ TISZTÍTÁSA (Legalább minden 25. munkaóra után) Egy csavarhúzó segítségével emelje fel és húzza ki a légsz r t a helyér l (lásd ábra). A sz r t mossa le benzinnel. A sz r t a leveg n szárítsa meg. Szerelje vissza a sz r t a helyére. MEGJEGYZÉS: Az elszakadt vagy károsodott sz r t ki kell cserélni. 4 GYERTYA Rendszeresen (legalább 50 óránként) szerelje le és tisztítsa meg a gyertyát, állítsa be az elektródák közötti távolságot (0,5-0,6 mm). Cserélje ki, ha elhasználódott, de mindenképpen 100 munkaóra után. Ha túl sok rárakódást észlel, akkor ellen rizze a porlasztó beállítását, a keverék olajszázalékát és azt, hogy az olaj megfelel min ség e, valamint hogy kétütem motorhoz ajánlott. 5 ÜZEMANYAGSZÙRÃ A tisztításhoz vagy a cseréhez vegye ki az üzemanyagtartály dugóját, majd egy kampó vagy hosszúcs r csipesz segítségével húzza ki a sz r t. Rendszeresen, idényenként vigye a gépet a szakszervizbe és kérjen általános revíziót és a bels részek tisztítását.. Ezáltal a véletlen problémákat elkerüli és a gép hosszan és hatékonyan fog üzemelni. RENDSZERESEN: Egy fakaparóval távolítsa el a szennyez dést a résekr l, a hengerfedélr l és a henger bordáiról, mert ezáltal elkerüli a motor túlhevülését. HOSSZÚ TÁROLÁS: Ürítse ki az üzemanyagtartályt és a motor járatásával használja el teljesen az üzemanyagot. 3 FOGASKERÉKHÁZ KENÉSE (ha a modell rendelkezik vele) Minden 50. munkaóra után a (C) résen keresztül a fogaskerékházba adagoljon nagysebesség fogaskerekekhez ajánlott ken zsírt. MAGYAR - 7

10 Hibakeres táblázat Ellen rizze, hogy a STOP kapcsoló a I. fokozaton van-e. Ellen rizze, hogy az üzemanyagtartály legalább negyed részig van-e. Ellen rizze, hogy a légsz r tiszta-e. Vegye ki a gyertyát, szárítsa és tisztítsa meg, majd tegye vissza. Szükség esetén cserélje ki. Cserélje ki az üzemanyagsz r t. Forduljon a szakszervizhez. Ellen rizze, hogy a fémtartozékok éleseke, ellenkez esetben forduljon a szakszervizhez. A motor nem indul be A motor rosszul forog vagy nincs ereje A gép beindul de nem vág jól A motor még mindig nem mıködik helyesen: forduljon a szakszervizhez tanácsért. A szakszervizek listáját megtalálja a jótállási jegyen, vagy az iterneten: Környezetvédelem Ez a fejezet hasznos információkat tartalmaz a gép helyes használatára, a hulladékolaj és üzemanyag lerakására, valamint arra vonatkozóan, hogy a gép tervezése közben kialakított környezetbarát jellemz ket miként lehet meg rizni. 1. TERVEZÉS A tervezési szakemberek célja egy alacsony fogyasztású és kevés környezetszennyez gázt kibocsátó motor létrehozása volt. 2. GÉP ÜZEMELTETÉSE Az üzemanyagtartály feltöltését úgy végezze, hogy közben a folyadék ne szennyezze a környezetet. 3. HOSSZÚ TÁROLÁS ESETÉN Mindig ürítse ki az üzemanyagtartályt, ekkor is tartsa be a betöltésnél megadott óvintézkedéseket. 4. HULLADÉKLERAKÁS Az üzemképtelen gépet a helyi el írások szerinti hulladékgy jt udvarba vigye. MAGYAR - 8

11 Megfelel ségi nyilatkozat Alulírott, az Husqvarna Outdoor Products Italia SpA vállalat meghatalmazottja kijelenti, hogy az alábbi termékmodellek/típusok: HT020 az Husqvarna Outdoor Products Italia SpA, Valmadrera, Olaszország üzemében óta gyártott sorozatszámoktól kezd en megfelelnek az alábbi EU irányelveknek: 98/37/EC (Gépekre vonatkozó irányelv), 93/68/EEC (CEE jelzésre vonatkozó irányelv) & 89/336/EEC (Elektromagnetikus Kompatibilitásra vonatkozó irányelv), 2000/14/EC sz. irányelv (V. melléklet). Valmadrera, Giuseppe Todero (M szaki Igazgató) Husqvarna Outdoor Products Italia SpA Via Como 72, Valmadrera (Lecco) OLASZORSZÁG M szaki jellemz k Henger rtartalom (cm 3 )... Hengerfurat (mm)... Lökethossz (mm)... Teljesítmény (kw)... Maximális vágási frekvencia (perc -1 )... Legnagyobb motor fordulatszám (perc -1 )... Alapjárati fordulatszám (perc -1 )... Tömeg szárazon (kg)... Keveréktartály rtartalma (cm 3 )... Felhasználó fülére gyakorolt zajnyomás L P,av db(a) (ISO 11201)... Mért zajnyomási teljesítmény L W,av db(a) (ISO 3744)... Garantált zajnyomási teljesítmény L W,av db(a) (ISO 3744)... Hátsó fogantyú rezgése (m/s 2 ) (ISO )... Elüls fogantyú rezgése (m/s 2 ) (ISO ) , , , MAGYAR - 9
