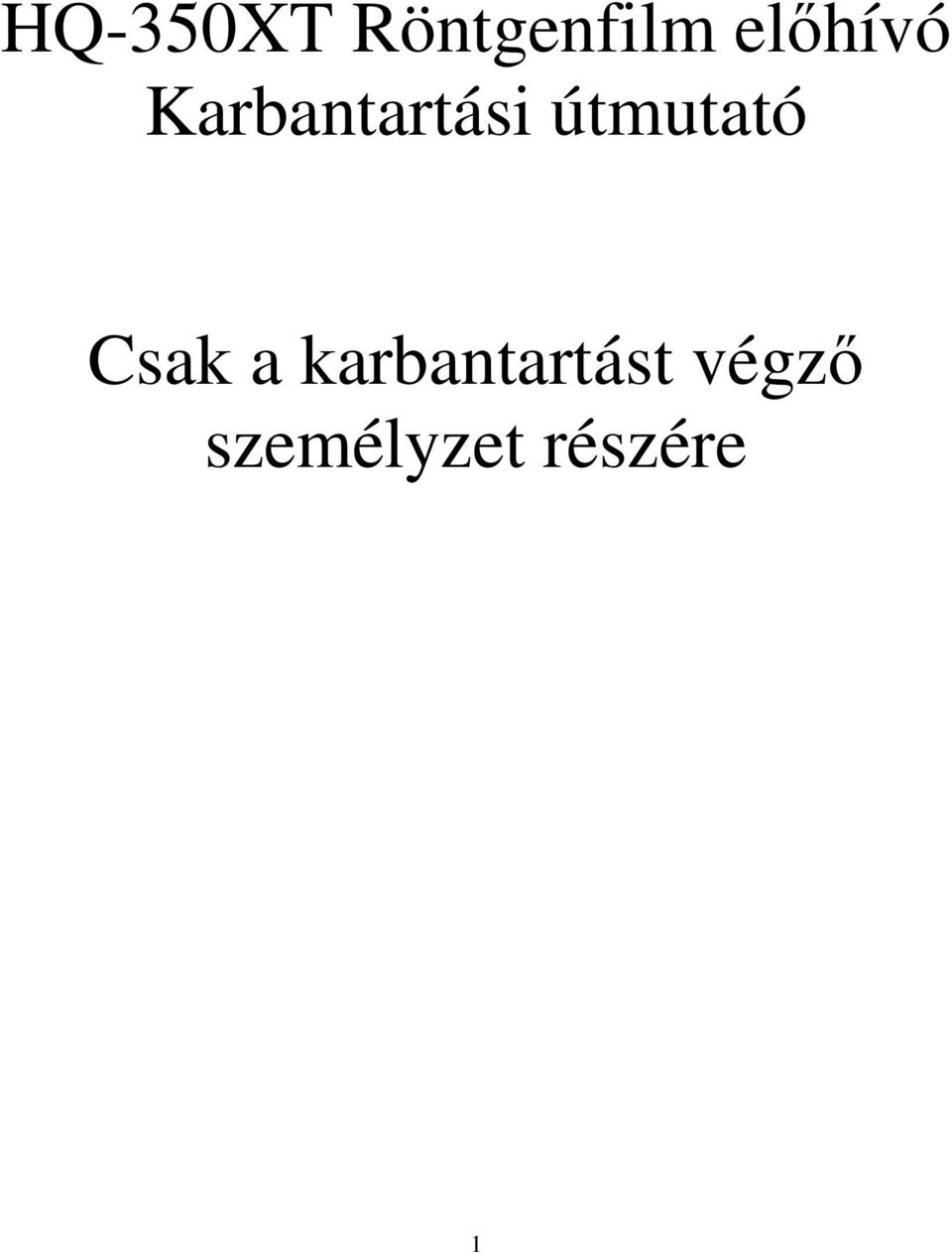

1 HQ-350XT Röntgenfilm elıhívó Karbantartási útmutató Csak a karbantartást végzı személyzet részére 1

2 Elıszó Köszönjük, hogy megvásárolta ezt a készüléket. Mielıtt a készüléket használni kezdené, olvassa el ezt az útmutatót. E dokumentum másolása, terjesztése, kiadása és szerkesztése tilos. A karbantartási útmutatót a kiadás elıtt alaposan ellenırizték. A kiadó a kiadvány tartalmáért nem vállal felelısséget. A használati útmutató elızetes értesítés nélkül megváltoztatható. Nyomdai hibák, hiányzó oldalak vagy hibás oldalak esetén forduljon a helyi terjesztıhöz. 1. Figyelmeztetések 1.1. A készüléken található figyelmeztetı matricák. Ábra 1.1. FIGYELEM! Veszélyes mozgó alkatrészek. Tartsa távol az ujjait és egyéb testrészeit. Ábra 1.2. FIGYELEM! 1. A készülék belsejében az elektromos feszültség 220V ~ 240V. Ne nyissa fel a készüléket, hacsak nem feltétlenül szükséges. 2. Forró alkatrész. Mőködés közben ne érintse meg. Ábra 1.3. A berendezés mőködtetése közben távolítsa el ezt a lapot. 2

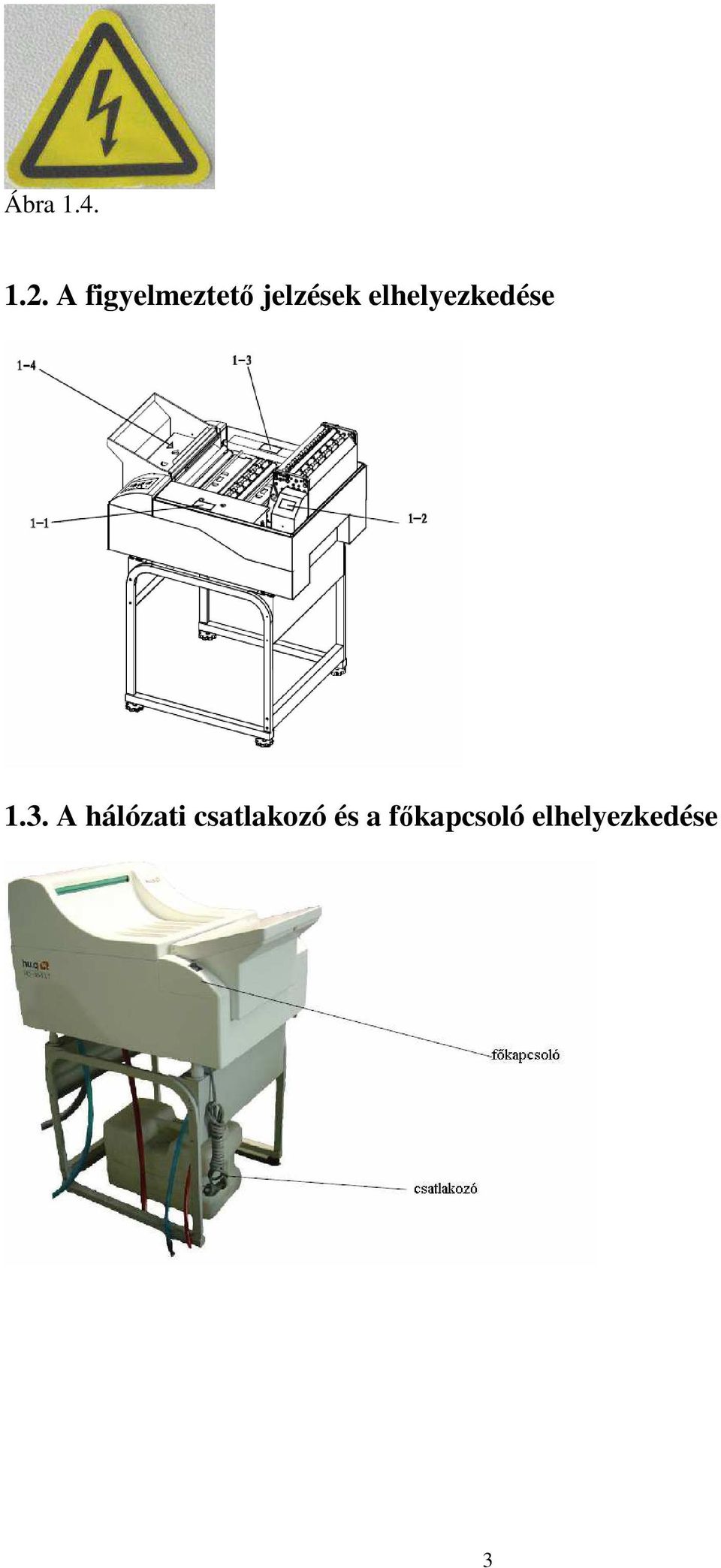

3 Ábra A figyelmeztetı jelzések elhelyezkedése 1.3. A hálózati csatlakozó és a fıkapcsoló elhelyezkedése 3

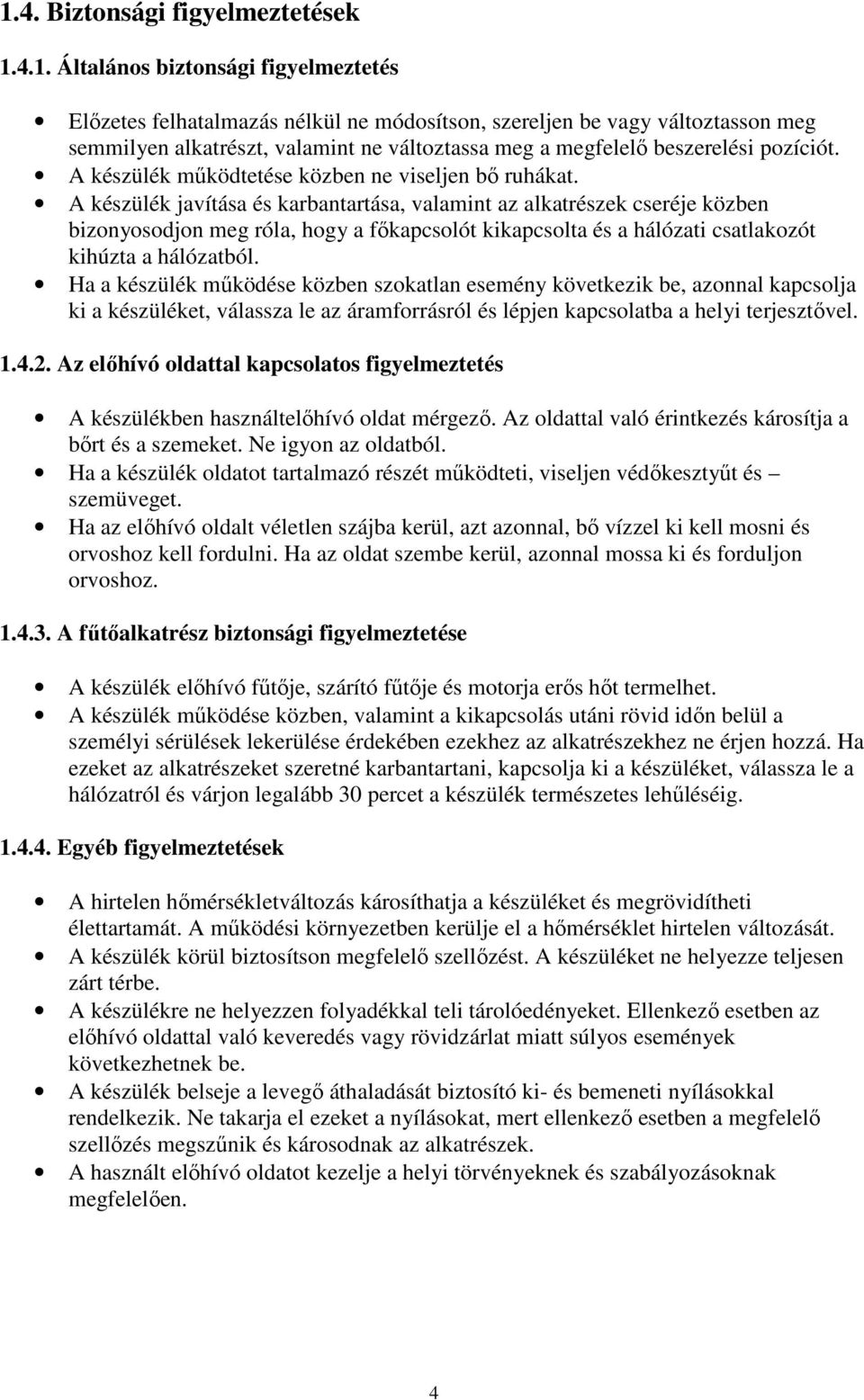

4 1.4. Biztonsági figyelmeztetések Általános biztonsági figyelmeztetés Elızetes felhatalmazás nélkül ne módosítson, szereljen be vagy változtasson meg semmilyen alkatrészt, valamint ne változtassa meg a megfelelı beszerelési pozíciót. A készülék mőködtetése közben ne viseljen bı ruhákat. A készülék javítása és karbantartása, valamint az alkatrészek cseréje közben bizonyosodjon meg róla, hogy a fıkapcsolót kikapcsolta és a hálózati csatlakozót kihúzta a hálózatból. Ha a készülék mőködése közben szokatlan esemény következik be, azonnal kapcsolja ki a készüléket, válassza le az áramforrásról és lépjen kapcsolatba a helyi terjesztıvel Az elıhívó oldattal kapcsolatos figyelmeztetés A készülékben használtelıhívó oldat mérgezı. Az oldattal való érintkezés károsítja a bırt és a szemeket. Ne igyon az oldatból. Ha a készülék oldatot tartalmazó részét mőködteti, viseljen védıkesztyőt és szemüveget. Ha az elıhívó oldalt véletlen szájba kerül, azt azonnal, bı vízzel ki kell mosni és orvoshoz kell fordulni. Ha az oldat szembe kerül, azonnal mossa ki és forduljon orvoshoz A főtıalkatrész biztonsági figyelmeztetése A készülék elıhívó főtıje, szárító főtıje és motorja erıs hıt termelhet. A készülék mőködése közben, valamint a kikapcsolás utáni rövid idın belül a személyi sérülések lekerülése érdekében ezekhez az alkatrészekhez ne érjen hozzá. Ha ezeket az alkatrészeket szeretné karbantartani, kapcsolja ki a készüléket, válassza le a hálózatról és várjon legalább 30 percet a készülék természetes lehőléséig Egyéb figyelmeztetések A hirtelen hımérsékletváltozás károsíthatja a készüléket és megrövidítheti élettartamát. A mőködési környezetben kerülje el a hımérséklet hirtelen változását. A készülék körül biztosítson megfelelı szellızést. A készüléket ne helyezze teljesen zárt térbe. A készülékre ne helyezzen folyadékkal teli tárolóedényeket. Ellenkezı esetben az elıhívó oldattal való keveredés vagy rövidzárlat miatt súlyos események következhetnek be. A készülék belseje a levegı áthaladását biztosító ki- és bemeneti nyílásokkal rendelkezik. Ne takarja el ezeket a nyílásokat, mert ellenkezı esetben a megfelelı szellızés megszőnik és károsodnak az alkatrészek. A használt elıhívó oldatot kezelje a helyi törvényeknek és szabályozásoknak megfelelıen. 4

5 2. Alkatrészek cseréje és beszerelése 2.1. Elıkészítés 1. lépés: Mielıtt az alkatrészeket elkezdené javítani vagy kicserélni, kapcsolja ki a készüléket és válassza le a hálózatról. 2. lépés: Ha a folyadék leeresztésére van szükség, nyissa ki a gömbformájú leeresztı szelepet. 3. lépés: Amennyiben szükséges, válassza le az öblítıvíz szelepét, vagy zárja el a vízcsapot. 5

6 2.2. A kapcsolópanel cseréje A kapcsolópanel elhelyezkedése A képnek megfelelıen lazítsa ki az M4 csavart A képen jelölt irányban távolítsa el a kapcsolópanelt 6

7 2.3. A billentyőpanel cseréje A billentyőpanel elhelyezkedése Lazítsa ki a képen látható M4 csavart A képen jelölt irányban távolítsa el a billentyőpanelt 7

8 2.4. A fı vezérlıdoboz alkatrészeinek cseréje A fı vezérlıdoboz elhelyezkedése Távolítsa el a fedılemezt a képen látható elforgatási irányban Lazítsa ki a képen látható M4 csavart A fı vezérlıdoboz fedelének eltávolításának iránya és a fogantyú helyzete 8

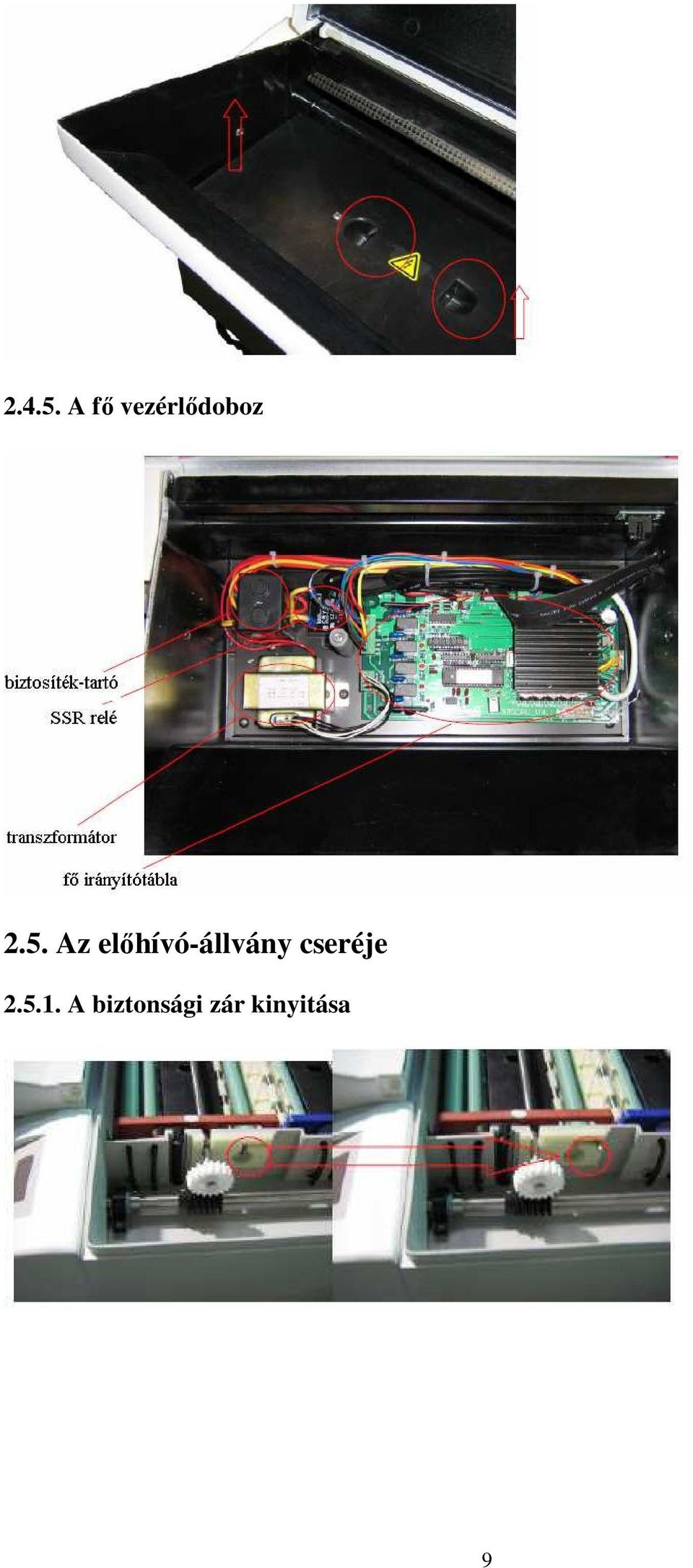

9 A fı vezérlıdoboz 2.5. Az elıhívó-állvány cseréje A biztonsági zár kinyitása 9

10 A fogantyúk helyzete. A képen látható irányban távolítsa el az állványt Az elıhívó-állvány beállítása vagy szétszerelése Általános áttekintés A rugók beállítása A gyárból való kikerülés elıtt minden készülék tartószerkezetét az optimális helyzetbe állítottunk be. Ha a rugók állítására mégis szükség van, a hozzájuk tartozó, oldalanként két M4 csavar állításával végezheti el a beállítást. 10

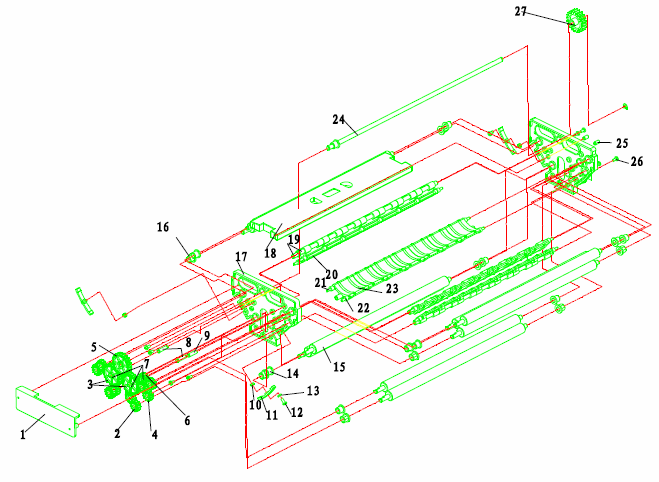

11 Összeszerelési vázlat Sorszám Leírás Rajz-szám Alkatrész száma Megjegyzés 1 Fogaskerekek fedele 350XT fogú fogaskerék CL Ø8 lapos lyukú 3 28 fogú fogaskerék CL-28A Keresztáthidaló 4 Terelılemez I 350XT fogú fogaskerék CL Ø8 lapos lyukú 6 13 fogú fogaskerék CL-13A Keresztáthidaló 7 Terelılemez II 350XT Állító tengely 350XT Rövid állító tengely 350XT M4 anyacsavar GB Standard alk.r. 11 Rugó, kétfejő 350XT M4 10 csavar GB Standard alk.r. 13 Alátét, Ø4 GB Standard alk.r. 14 Görgı 350XT Mőanyag henger 350XT Állítható 350XT

12 hengercsapágy 17 Az elıhívó fala 350XT Fedılap 350XT Pozícionáló rúd 350XT Rövid sín 350XT Állítóoszlop I 350XT Állítóoszlop II 350XT Alsó sín 350XT Szállítótengely 350XT Állító rövidtengely 350XT M4 8 csavar GB fogú, jobbra forgó fogaskerék XCL-20Y o 2.6. Fixáló-állvány cseréje A biztonsági zár kinyitása A fogantyúk helyzete. A képen látható irányban távolítsa el az állványt 12

13 Összeszerelési vázlat Sorszám Leírás Rajz-szám Alkatrész száma Megjegyzés 1 20 fogú, jobbra forgó XCL-20Y o fogaskerék 2 A fixáló fala 350XT Állítható 350XT hengercsapágy 4 Hengercsapágy 350XT M4 10 csavar GB Standard alk.r. 6 Alátét Ø4 GB Standard alk.r. 7 Rugó, kétfejő 350XT M4 anyacsavar GB Standard alk.r. 9 Állítóoszlop II 350XT Pozícionáló rúd 350XT Állítóoszlop I 350XT Rövid sín 350XT Állító rövidtengely 350XT Mőanyag henger 350XT Alsó sín 350XT Szállítótengely 350XT Fedılap 350XT Állító tengely 350XT M4 8 csavar GB fogú fogaskerék CL Ø8 laposlyukú fogú fogaskerék CL-28A Áthidaló 23 Terelılemez I 350XT Terelılemez II 350XT Fogaskerekek fedele 350XT

14 2.7. Szárítóállvány cseréje A biztonsági zár kinyitása A fogantyúk helyzete. A képen látható irányban távolítsa el az állványt Összeszerelési vázlat Sorszám Leírás Rajz-szám Alkatrész száma Megjegyzés 1 Terelılemez I 350XT Terelılemez II 350XT fogú fogaskerék CL fogú fogaskerék CL Ø8 laposlyukú 5 28 fogú fogaskerék CL Áthidaló 14

15 6 M4 12 csavar GB Standard alk.r. 7 M4 10 csavar GB Standard alk.r. 8 Rugó, egyfejő 350XT M4 12 csavar GB Standard alk.r. 10 Alátét, Ø4 GB Standard alk.r. 11 Rugó, kétfejő 350XT Állítóoszlop I 350XT Állítóoszlop II 350XT Mőanyag henger 350XT Állítható 350XT hengercsapágy 16 Pozícionáló rúd 350XT Alsó sín 350XT Záróelem, felsı 350XT fogú, jobbra forgó XCL-20Y o fogaskerék 20 Hőtı fedél 350XT Szállítótengely 350XT Hengerfedél 350XT Rövid sín 350XT Felszerelés helye 350XT M3 6 csavar GB Standard alk.r. 26 Záróelem, hátsó 350XT Felsı légcsatorna 350XT Alsó légcsatorna 350XT Mőanyag henger 350XT Gumi-mőanyag henger 350XT M3 6 csavar GB Standard alk.r. 32 A szárító fala 350XT Szellızıfedél 350XT M3 6 csavar GB Standard alk.r fogú fogaskerék CL-28A Áthidaló 36 Állító rövidtengely 350XT M4 anyacsavar GB Standard alk.r fogú fogaskerék CL-28A Áthidaló 39 A szárító fedele 350XT

16 2.8. A kondenzáló spirálszerkezet cseréje és beállítása A kondenzáló spirálszerkezet elhelyezkedése Távolítsa el a négy M4 csavart a szerkezet kiemeléséhez Összeszerelési vázlat Sorszám Leírás Rajz-szám Alkatrész száma Megjegyzés 1 Gépszíj kereke 350XT Fıtengely 350XT Kondenzáló spirál 350XT tengelye 4 Rozsdamentes acél GB Standard alk.r. M4 12 csavar 5 Rozsdamentes acél, GB Standard alk.r. Philips kisfejő ST4.2*16 csavar 6 Rozsdamentes acél, GB Standard alk.r. Philips közepes fejő M4 4 csavar 7 Pozícionáló győrő 350XT

17 8 Terelılemez 350XT Rozsdamentes M4 6 csavar 10 Normál lapos szeg 4 20 Standard alk.r. Standard alk.r A szárító főtıjének cseréje és karbantartása A szárító főtıjének elhelyezkedése Távolítsa el a 4-4 csavart mindkét oldalon a szerkezet kiemeléséhez A hıcserélı cseréje és karbantartása A hıcserélı elhelyezkedése A két csavar eltávolítása után szerelhetı ki a hıcserélı szerkezet. 17
