7201 Syn UFO ergonómikus irodaszék Összeszerelési útmutató

Átírás

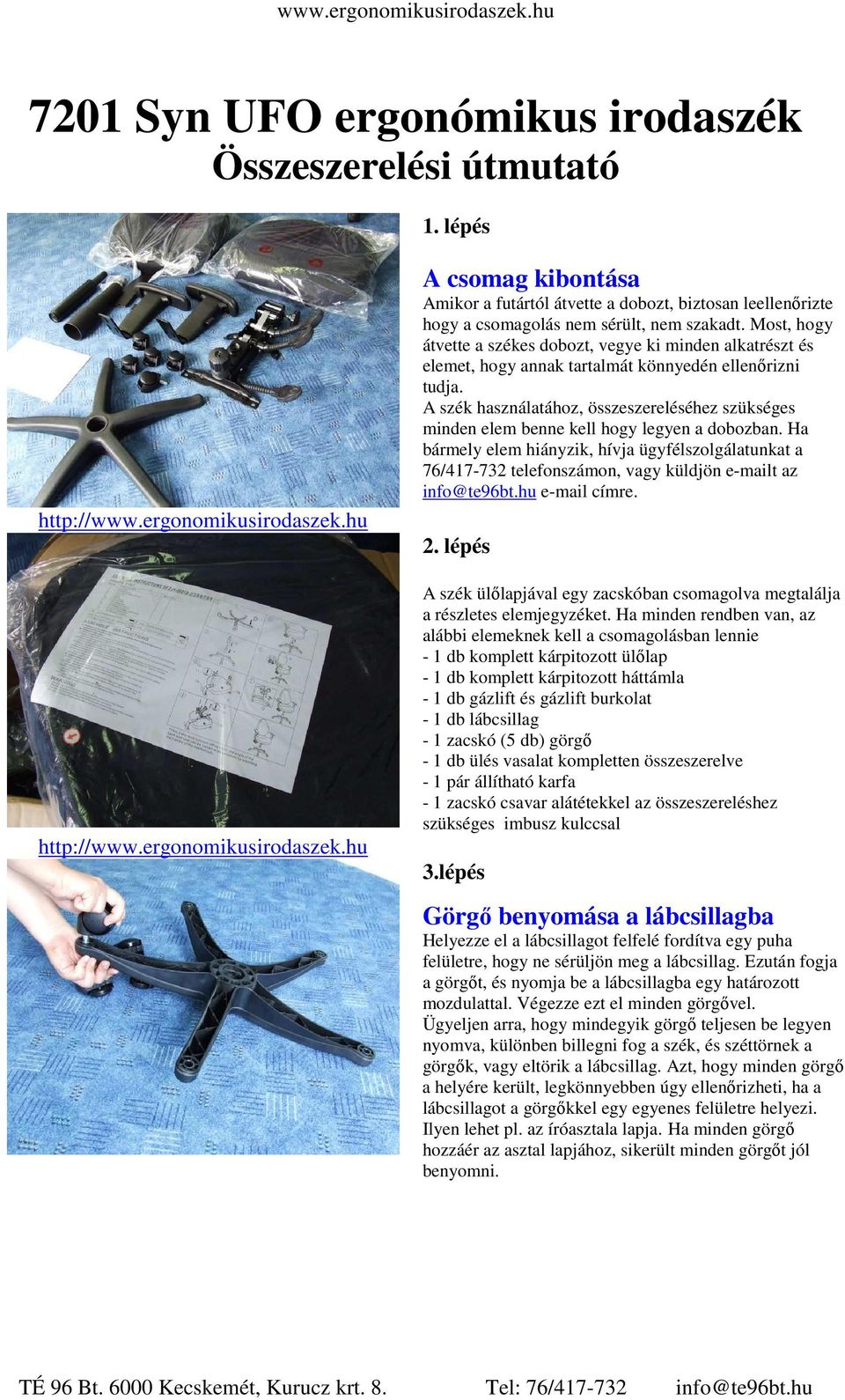

1 7201 Syn UFO ergonómikus irodaszék Összeszerelési útmutató 1. lépés A csomag kibontása Amikor a futártól átvette a dobozt, biztosan leellenırizte hogy a csomagolás nem sérült, nem szakadt. Most, hogy átvette a székes dobozt, vegye ki minden alkatrészt és elemet, hogy annak tartalmát könnyedén ellenırizni tudja. A szék használatához, összeszereléséhez szükséges minden elem benne kell hogy legyen a dobozban. Ha bármely elem hiányzik, hívja ügyfélszolgálatunkat a 76/ telefonszámon, vagy küldjön t az info@te96bt.hu címre. 2. lépés A szék ülılapjával egy zacskóban csomagolva megtalálja a részletes elemjegyzéket. Ha minden rendben van, az alábbi elemeknek kell a csomagolásban lennie - 1 db komplett kárpitozott ülılap - 1 db komplett kárpitozott háttámla - 1 db gázlift és gázlift burkolat - 1 db lábcsillag - 1 zacskó (5 db) görgı - 1 db ülés vasalat kompletten összeszerelve - 1 pár állítható karfa - 1 zacskó csavar alátétekkel az összeszereléshez szükséges imbusz kulccsal 3.lépés Görgı benyomása a lábcsillagba Helyezze el a lábcsillagot felfelé fordítva egy puha felületre, hogy ne sérüljön meg a lábcsillag. Ezután fogja a görgıt, és nyomja be a lábcsillagba egy határozott mozdulattal. Végezze ezt el minden görgıvel. Ügyeljen arra, hogy mindegyik görgı teljesen be legyen nyomva, különben billegni fog a szék, és széttörnek a görgık, vagy eltörik a lábcsillag. Azt, hogy minden görgı a helyére került, legkönnyebben úgy ellenırizheti, ha a lábcsillagot a görgıkkel egy egyenes felületre helyezi. Ilyen lehet pl. az íróasztala lapja. Ha minden görgı hozzáér az asztal lapjához, sikerült minden görgıt jól benyomni.

2 4. lépés A gázlift belehelyezése a lábcsillagba A normál, használati helyzetbe állított lábcsillagba dugja bele a gázliftet, a vastagabbik végével lefelé. Mind a gázlift vége, mind a lábcsillag fészke kúpos kialakítású. Így a két alkatrész egymásba szorul, a gázlift behelyezése további szerelést már nem igényel. Ha a két alkatrészt összenyomta, azok a súrlódástól egymásba kapaszkodnak. Ilyenkor már a gázlift utólagos kivétele is nehézkes. 5. lépés A gázlift burkolat felrakása A harmonika szerően összeállított gázlift burkolattal már igazán nincs sok dolga. Nem kell mást tennie, mint egyszerően csak felülrıl ráhúzni a gázliftre. A burkolat kialakításából adódóan minden helyzetben takarja a gázliftet, függetlenül attól, hogy milyen magasságúra állította irodaszékét. Az irodai székének alsó része elkészült. Tegye félre és álljon neki a felsı rész összeszerelésének. 6. lépés A szerelıállás kialakítása A szék további össze szereléséhez célszerő egy kényelmes szerelıállást kialakítania azért, hogy ne kelljen sokat hajolgatnia. Ehhez célszerően felhasználhatja a csomagolás dobozát. Így egy olyan kényelmes munka asztalt hoz létre, mely jelentısen leegyszerősíti a szerelést. Következı lépésként helyezze el az ülılapot felfordítva erre szerelıállásra. 6. lépés Az ülésvas felhelyezése A szék összeszerelése során a következı feladat az ülés vasalat felszerelése, rögzítése. Ehhez az ülés vasalatot helyezze el az ülılapot. Figyeljen arra, hogy a vasalat elején található nagyobb mérető marokcsavar a szék ülılapjának eleje felé nézzen. A szék ülılapjának az elejét az ülılap elsı élére felragasztott kis piros nyíl jelzi.az elhelyezésnél figyeljen arra is, hogy a vasalaton lévő csavarlyukak fedjék az ülılap csavarlyukait.

3 7. lépés A csavarkészlet ellenırzése A szék további összeszereléséhez már szüksége lesz azokra a csavarokra, amit a csomagban talált. Elsı lépésként válogassa szét a csavarokat hosszúságuk szerint. A 4 rövidebb csavar az ülésvasalat rögzítéséhez szükséges. A 6 db hosszabb csavar a karfák rögzítéséhez szolgál. Minden csavarra helyezze el az alátétet, hogy az összeszerelésnél azzal már ne kelljen foglalkozni. 8. lépés Az ülésvas felszerelése Miután megfelelıen pozícionálta az ülésvasat, következhet annak az ülılapra történı felszerelése. Ehhez használja az elızetesen különválasztott négy rövidebb csavart. A csomagban található imbusz kulcs segítségével húzza meg a csavarokat. Elıször körben, kicsit meghózva, hogy a vasalat rendesen felfeküdjön az ülılapon. Ezután átlós irányban már erısen is meghúzhatja a csavarokat. 9. lépés Az állítható karfa pozícionálása Az ülésvasalat felszerelése után következhetnek a karfák. Ha szerelıállásnak a dobozt használta, akkor most a karfát is kényelmesen felszerelheti. Elıször helyezze a karfát az ülılapra úgy hogy a karfa vasalatának és az ülılap csavarhelyei fedjék egymást. A karfa oldalán talál egy mőködtetı gombot, az mindig az ülılap elsı éle felé nézzen. Ügyeljen arra, hogy a rögzítés elıtt a karfák jó pozícióban legyenek. 10. lépés Az állítható karfa rögzítése Miután a karfa pozícionálása sikerült, következhet a felszerelése. Ehhez használja a csomagban talált 3 3 hosszabb csavart. Ügyeljen rá, hogy az alátétek rajta legyenek a csavaron. A karfa felerısítését elıször itt is a csavarok lazább meghúzásával kezdje. Ha már rendesen a helyére került a karfa, meghúzhatja erısebben is a csavarokat.

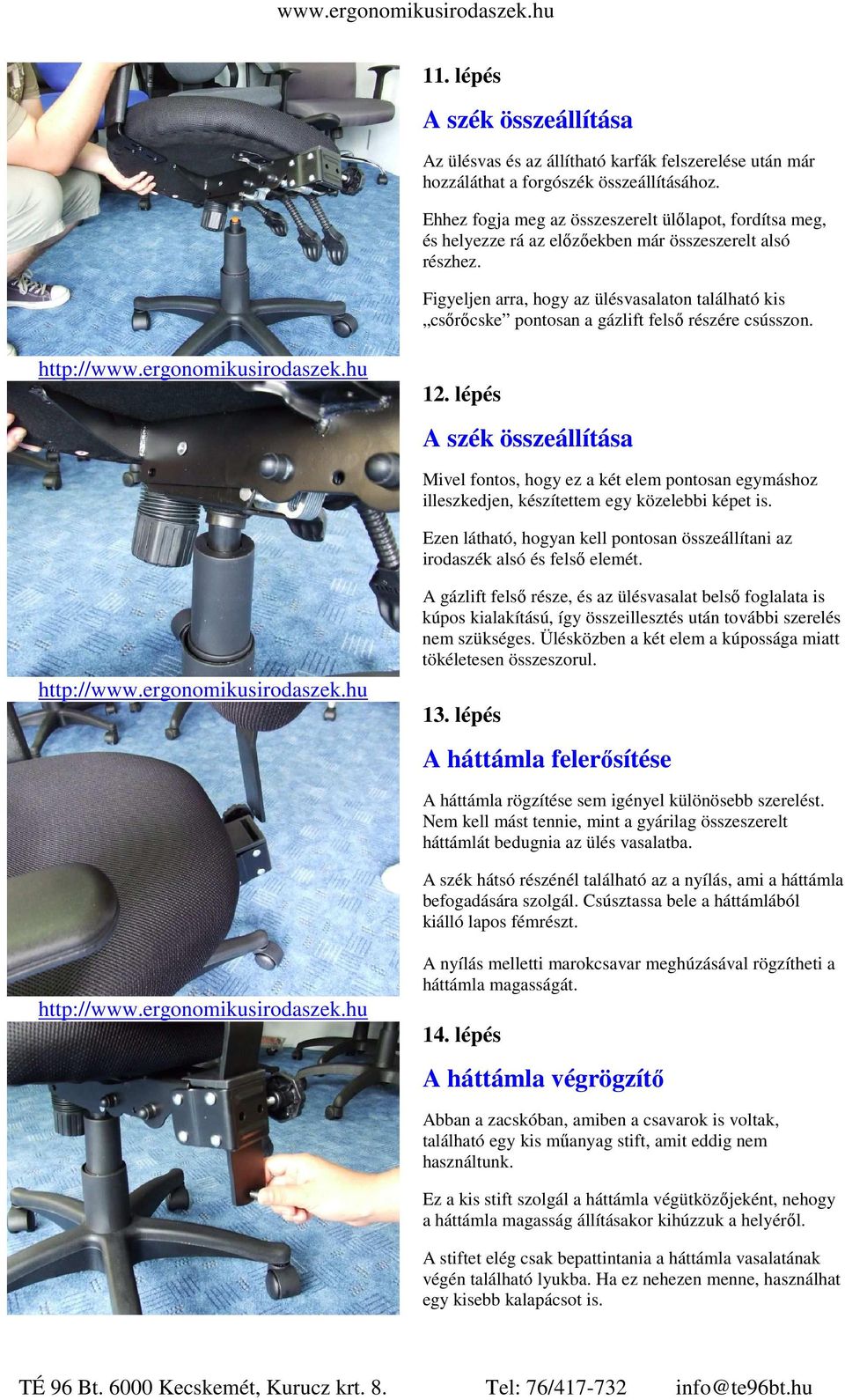

4 11. lépés A szék összeállítása Az ülésvas és az állítható karfák felszerelése után már hozzáláthat a forgószék összeállításához. Ehhez fogja meg az összeszerelt ülılapot, fordítsa meg, és helyezze rá az elızıekben már összeszerelt alsó részhez. Figyeljen arra, hogy az ülésvasalaton található kis csırıcske pontosan a gázlift felsı részére csússzon. 12. lépés A szék összeállítása Mivel fontos, hogy ez a két elem pontosan egymáshoz illeszkedjen, készítettem egy közelebbi képet is. Ezen látható, hogyan kell pontosan összeállítani az irodaszék alsó és felsı elemét. A gázlift felsı része, és az ülésvasalat belsı foglalata is kúpos kialakítású, így összeillesztés után további szerelés nem szükséges. Ülésközben a két elem a kúpossága miatt tökéletesen összeszorul. 13. lépés A háttámla felerısítése A háttámla rögzítése sem igényel különösebb szerelést. Nem kell mást tennie, mint a gyárilag összeszerelt háttámlát bedugnia az ülés vasalatba. A szék hátsó részénél található az a nyílás, ami a háttámla befogadására szolgál. Csúsztassa bele a háttámlából kiálló lapos fémrészt. A nyílás melletti marokcsavar meghúzásával rögzítheti a háttámla magasságát. 14. lépés A háttámla végrögzítı Abban a zacskóban, amiben a csavarok is voltak, található egy kis mőanyag stift, amit eddig nem használtunk. Ez a kis stift szolgál a háttámla végütközıjeként, nehogy a háttámla magasság állításakor kihúzzuk a helyérıl. A stiftet elég csak bepattintania a háttámla vasalatának végén található lyukba. Ha ez nehezen menne, használhat egy kisebb kalapácsot is.

5 15. lépés UFO szék beállításai Ezzel el is készült az UFO szék összeszerelése. Most már csak be kell állítani az ülés pozíciót, testalkatának és munkavégzési szokásainak megfelelıen. Beállítási lehetıségek: - szék ülımagasság fokozatmentes állítás - ülılap dılésszögének fokozatmentes állítása - háttámla dılésszögének fokozatmentes állítása - háttámla magasságának állítása - karfa magasságának több fokozatban történı állítása - szinkronmechanika testsúlyhoz történı beállítása 16. lépés UFO szék ülésmagasság állítása A szék további beállításait célszerő úgy végezni, hogy bele ülünk a székbe. Így kényelmesen be tudjuk állítani a számunkra kényelmes üléspozíciókat. Az ülésvasalat elsı karja mőködteti az ülésmagassaág állítást. Ha benne ül a székben, a kar maghúzásával a szék leereszkedik. Abban a pillanatban, ha elengedi az állítókart, a szék az adott pozícióban marad. Felfelé történı állításkor nem szükséges a székbe ülni. 17. lépés UFO szék ülésszög állítása A minél kényelmesebb üléspozíció eléréséhez az ülılap dılésszöge fokozatmentesen állíthat. Ehhez a középsı mozgatókart húzza fel. Ilyenkor oldja a mechanikát és szabadon állíthatja az ülılap dılését. Amikor úgy érzi, megtalálta munkavégzési szokásainak leginkább kényelmes pozíciót, nyomja meg lefelé a mozgatókart. Ilyenkor rögzít a mechanika, és a szék a kiválasztott pozícióban rögzül. 18. lépés UFO háttámla dılésszög állítása Természetesen a kényelmes üléshelyzet eléréséhez a háttámla dılésszögét is be kell állítani. Erre a harmadik, leghátsó kar szolgál. A kar felhúzásával itt is old a mechanika, és a háttámla dılésszöge tetszılegesen beállítható. A kar lenyomásával pedig a háttámla a kiválasztott helyzetben rögzítıdik.

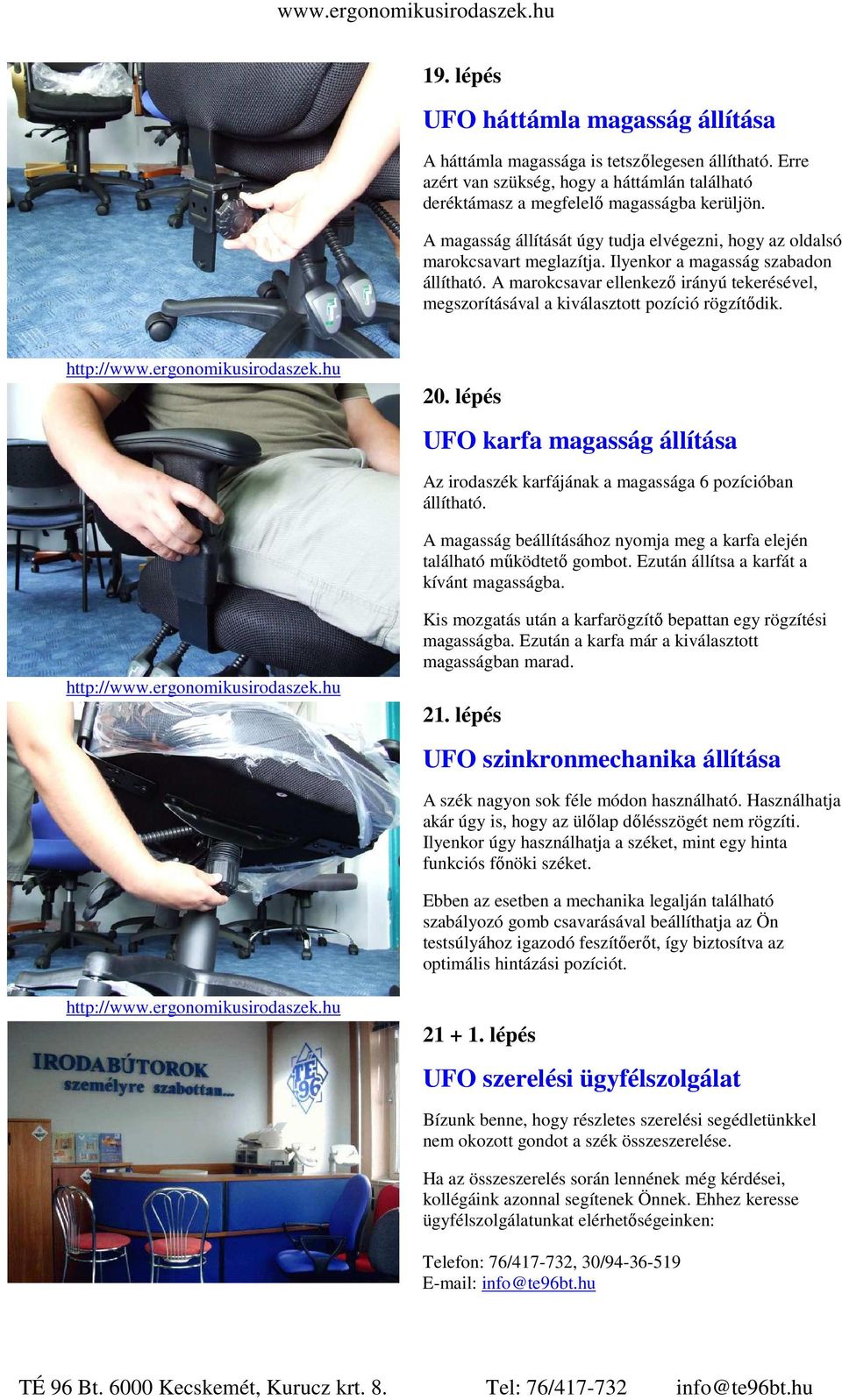

6 19. lépés UFO háttámla magasság állítása A háttámla magassága is tetszılegesen állítható. Erre azért van szükség, hogy a háttámlán található deréktámasz a megfelelı magasságba kerüljön. A magasság állítását úgy tudja elvégezni, hogy az oldalsó marokcsavart meglazítja. Ilyenkor a magasság szabadon állítható. A marokcsavar ellenkezı irányú tekerésével, megszorításával a kiválasztott pozíció rögzítıdik. 20. lépés UFO karfa magasság állítása Az irodaszék karfájának a magassága 6 pozícióban állítható. A magasság beállításához nyomja meg a karfa elején található mőködtetı gombot. Ezután állítsa a karfát a kívánt magasságba. Kis mozgatás után a karfarögzítı bepattan egy rögzítési magasságba. Ezután a karfa már a kiválasztott magasságban marad. 21. lépés UFO szinkronmechanika állítása A szék nagyon sok féle módon használható. Használhatja akár úgy is, hogy az ülılap dılésszögét nem rögzíti. Ilyenkor úgy használhatja a széket, mint egy hinta funkciós fınöki széket. Ebben az esetben a mechanika legalján található szabályozó gomb csavarásával beállíthatja az Ön testsúlyához igazodó feszítıerıt, így biztosítva az optimális hintázási pozíciót lépés UFO szerelési ügyfélszolgálat Bízunk benne, hogy részletes szerelési segédletünkkel nem okozott gondot a szék összeszerelése. Ha az összeszerelés során lennének még kérdései, kollégáink azonnal segítenek Önnek. Ehhez keresse ügyfélszolgálatunkat elérhetıségeinken: Telefon: 76/ , 30/ info@te96bt.hu
