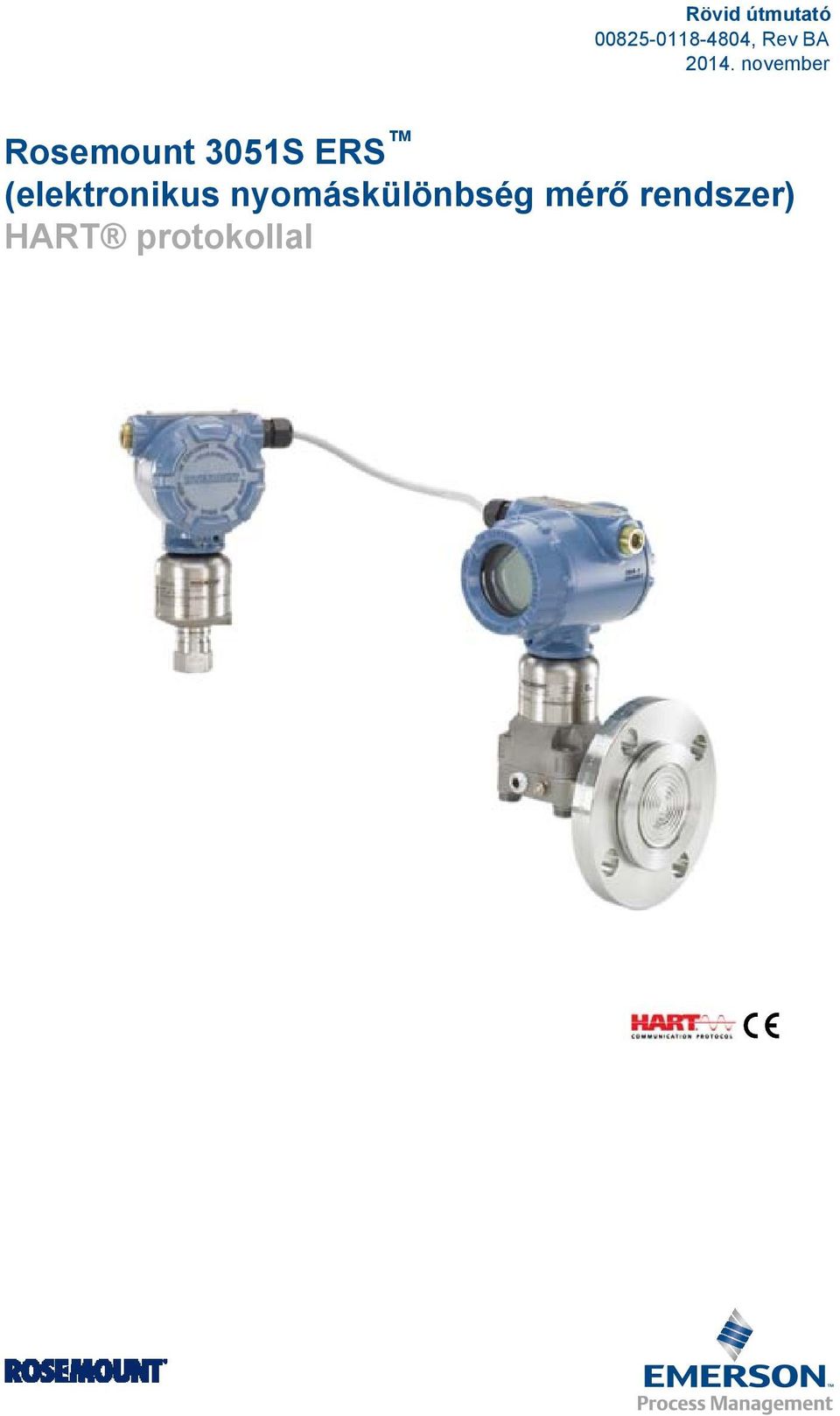

Rövid útmutató , Rev BA november. Rosemount 3051S ERS (elektronikus nyomáskülönbség mérő rendszer) HART protokollal

Átírás

1 , Rev BA Rosemount 3051S ERS (elektronikus nyomáskülönbség mérő rendszer) HART protokollal

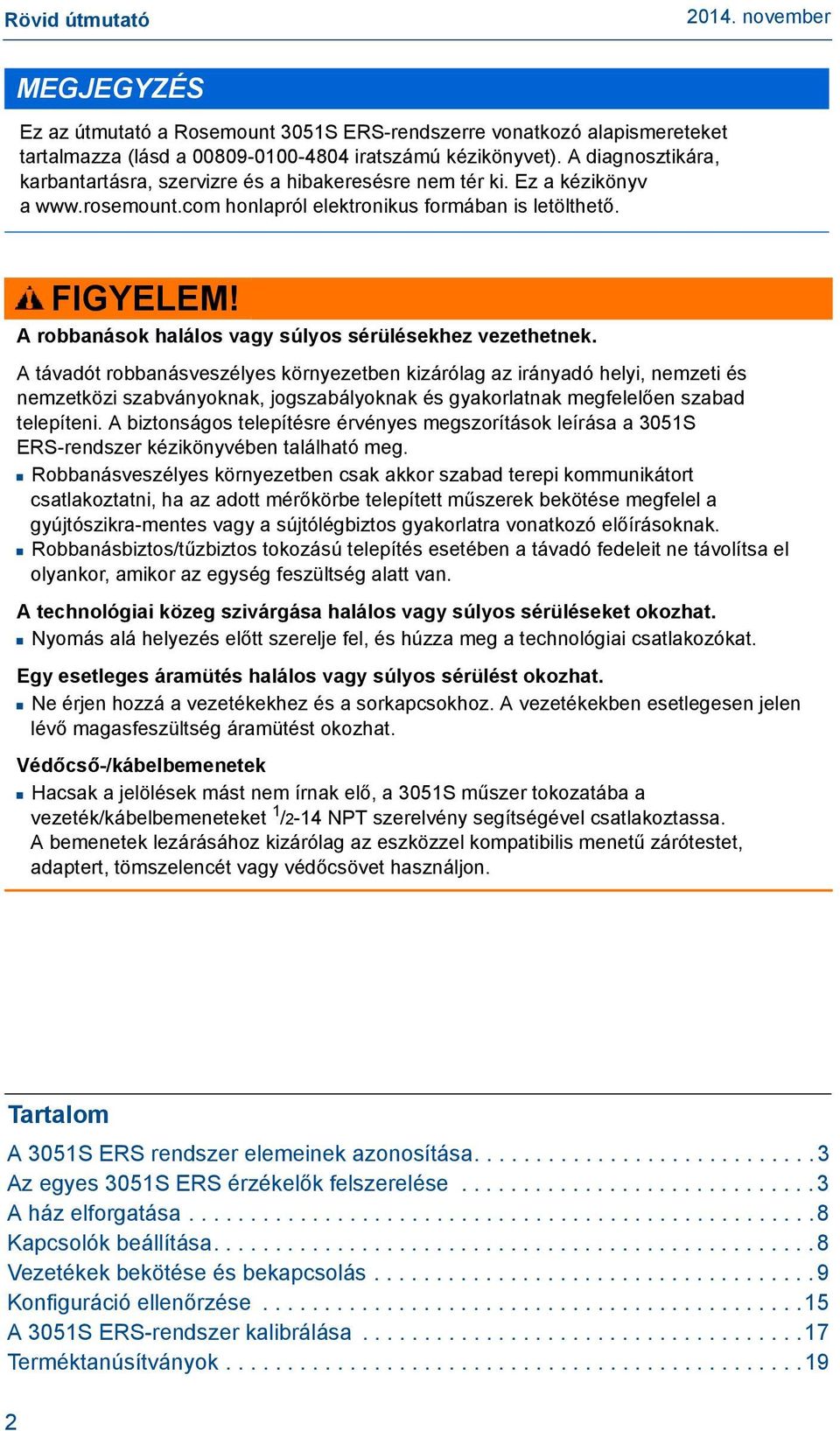

2 MEGJEGYZÉS Ez az útmutató a Rosemount 3051S ERS-rendszerre vonatkozó alapismereteket tartalmazza (lásd a iratszámú kézikönyvet). A diagnosztikára, karbantartásra, szervizre és a hibakeresésre nem tér ki. Ez a kézikönyv a honlapról elektronikus formában is letölthető. FIGYELEM! A robbanások halálos vagy súlyos sérülésekhez vezethetnek. A távadót robbanásveszélyes környezetben kizárólag az irányadó helyi, nemzeti és nemzetközi szabványoknak, jogszabályoknak és gyakorlatnak megfelelően szabad telepíteni. A biztonságos telepítésre érvényes megszorítások leírása a 3051S ERS-rendszer kézikönyvében található meg. Robbanásveszélyes környezetben csak akkor szabad terepi kommunikátort csatlakoztatni, ha az adott mérőkörbe telepített műszerek bekötése megfelel a gyújtószikra-mentes vagy a sújtólégbiztos gyakorlatra vonatkozó előírásoknak. Robbanásbiztos/tűzbiztos tokozású telepítés esetében a távadó fedeleit ne távolítsa el olyankor, amikor az egység feszültség alatt van. A technológiai közeg szivárgása halálos vagy súlyos sérüléseket okozhat. Nyomás alá helyezés előtt szerelje fel, és húzza meg a technológiai csatlakozókat. Egy esetleges áramütés halálos vagy súlyos sérülést okozhat. Ne érjen hozzá a vezetékekhez és a sorkapcsokhoz. A vezetékekben esetlegesen jelen lévő magasfeszültség áramütést okozhat. Védőcső-/kábelbemenetek Hacsak a jelölések mást nem írnak elő, a 3051S műszer tokozatába a vezeték/kábelbemeneteket 1 /2-14 NPT szerelvény segítségével csatlakoztassa. A bemenetek lezárásához kizárólag az eszközzel kompatibilis menetű zárótestet, adaptert, tömszelencét vagy védőcsövet használjon. Tartalom A 3051S ERS rendszer elemeinek azonosítása Az egyes 3051S ERS érzékelők felszerelése A ház elforgatása Kapcsolók beállítása Vezetékek bekötése és bekapcsolás Konfiguráció ellenőrzése A 3051S ERS-rendszer kalibrálása Terméktanúsítványok

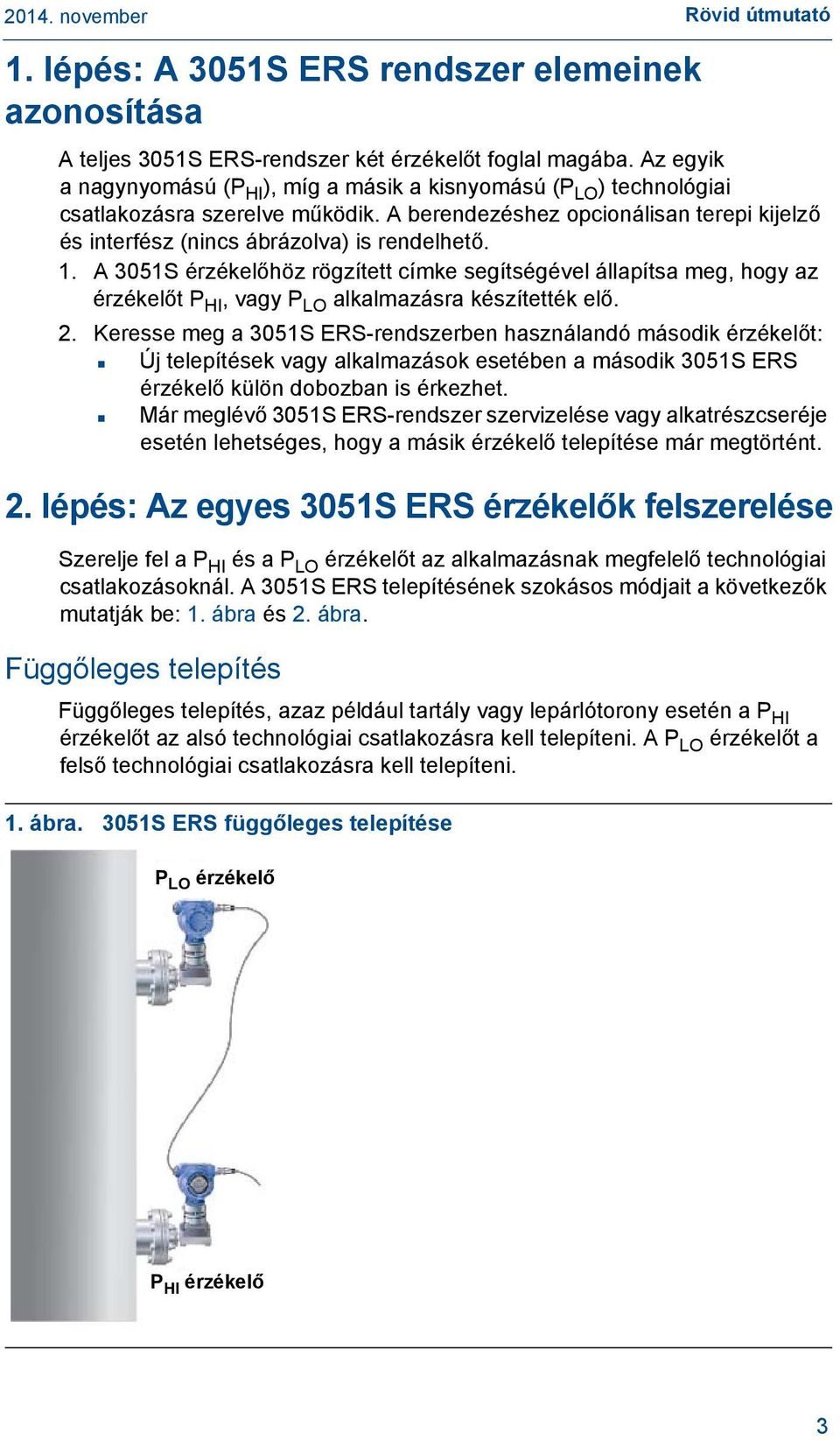

3 Rövid útmutató 1. lépés: A 3051S ERS rendszer elemeinek azonosítása A teljes 3051S ERS-rendszer két érzékelőt foglal magába. Az egyik a nagynyomású (P HI ), míg a másik a kisnyomású (P LO ) technológiai csatlakozásra szerelve működik. A berendezéshez opcionálisan terepi kijelző és interfész (nincs ábrázolva) is rendelhető. 1. A 3051S érzékelőhöz rögzített címke segítségével állapítsa meg, hogy az érzékelőt P HI, vagy P LO alkalmazásra készítették elő. 2. Keresse meg a 3051S ERS-rendszerben használandó második érzékelőt: Új telepítések vagy alkalmazások esetében a második 3051S ERS érzékelő külön dobozban is érkezhet. Már meglévő 3051S ERS-rendszer szervizelése vagy alkatrészcseréje esetén lehetséges, hogy a másik érzékelő telepítése már megtörtént. 2. lépés: Az egyes 3051S ERS érzékelők felszerelése Szerelje fel a P HI és a P LO érzékelőt az alkalmazásnak megfelelő technológiai csatlakozásoknál. A 3051S ERS telepítésének szokásos módjait a következők mutatják be: 1. ábra és 2. ábra. Függőleges telepítés Függőleges telepítés, azaz például tartály vagy lepárlótorony esetén a P HI érzékelőt az alsó technológiai csatlakozásra kell telepíteni. A P LO érzékelőt a felső technológiai csatlakozásra kell telepíteni. 1. ábra. 3051S ERS függőleges telepítése P LO érzékelő P HI érzékelő 3

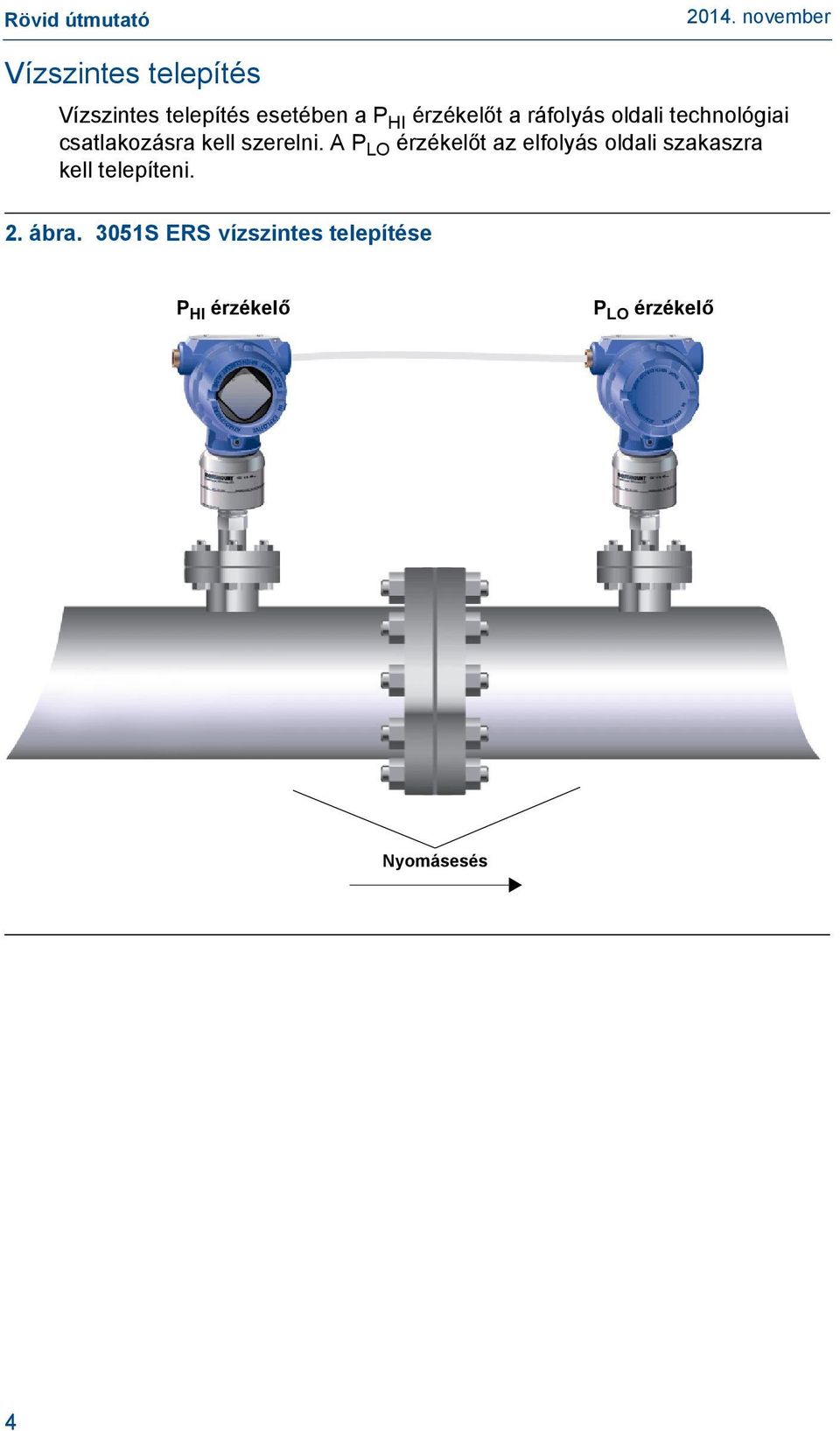

4 Vízszintes telepítés Vízszintes telepítés esetében a P HI érzékelőt a ráfolyás oldali technológiai csatlakozásra kell szerelni. A P LO érzékelőt az elfolyás oldali szakaszra kell telepíteni. 2. ábra. 3051S ERS vízszintes telepítése P HI érzékelő P LO érzékelő Nyomásesés 4

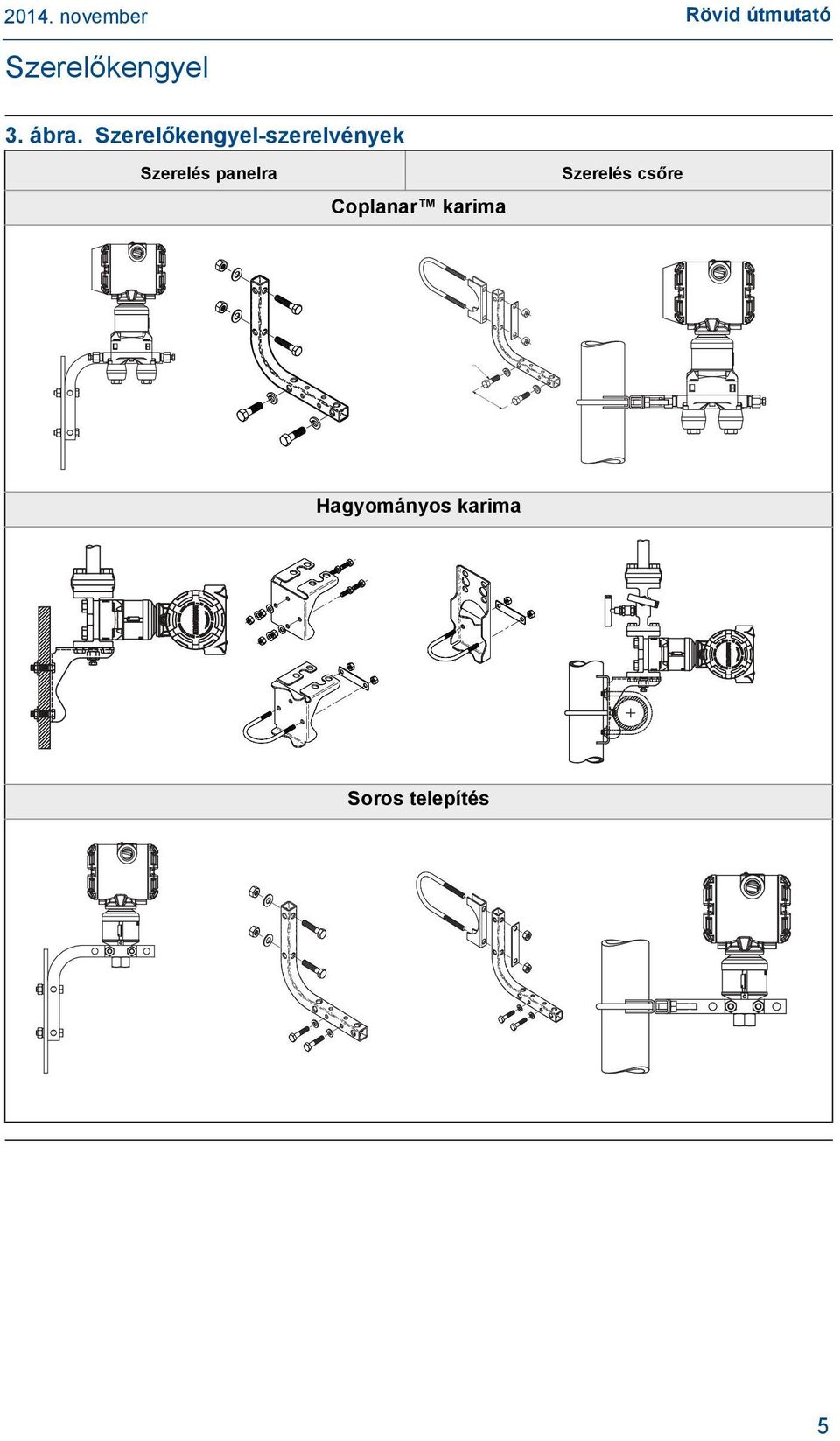

5 Rövid útmutató Szerelőkengyel 3. ábra. Szerelőkengyel-szerelvények Szerelés panelra Coplanar karima Szerelés csőre Hagyományos karima Soros telepítés 5

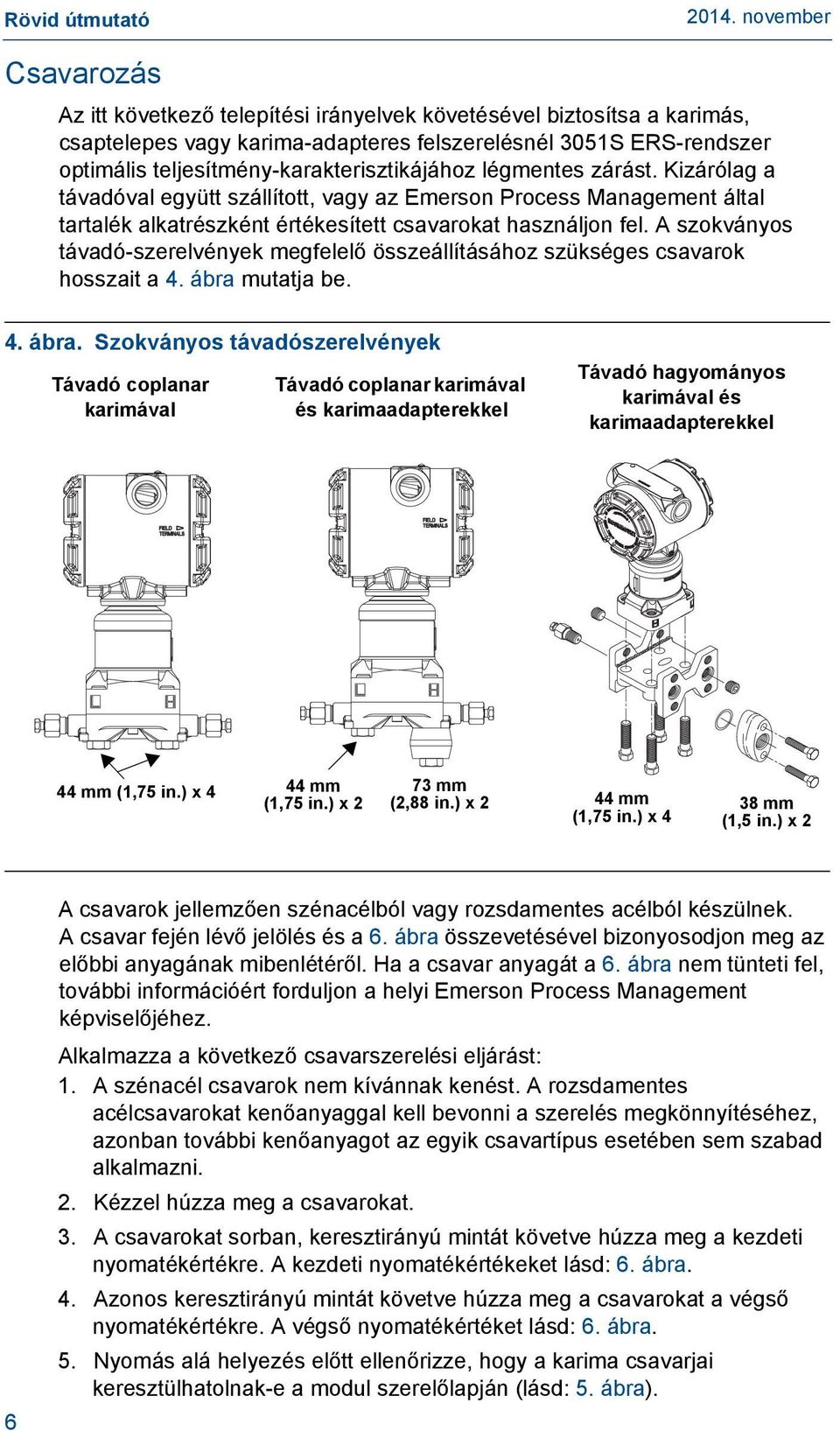

6 Csavarozás Az itt következő telepítési irányelvek követésével biztosítsa a karimás, csaptelepes vagy karima-adapteres felszerelésnél 3051S ERS-rendszer optimális teljesítmény-karakterisztikájához légmentes zárást. Kizárólag a távadóval együtt szállított, vagy az Emerson Process Management által tartalék alkatrészként értékesített csavarokat használjon fel. A szokványos távadó-szerelvények megfelelő összeállításához szükséges csavarok hosszait a 4. ábra mutatja be. 4. ábra. Szokványos távadószerelvények Távadó coplanar karimával Távadó coplanar karimával és karimaadapterekkel Távadó hagyományos karimával és karimaadapterekkel 44 mm (1,75 in.) x 4 44 mm (1,75 in.) x 2 73 mm (2,88 in.) x 2 44 mm (1,75 in.) x 4 38 mm (1,5 in.) x 2 6 A csavarok jellemzően szénacélból vagy rozsdamentes acélból készülnek. A csavar fején lévő jelölés és a 6. ábra összevetésével bizonyosodjon meg az előbbi anyagának mibenlétéről. Ha a csavar anyagát a 6. ábra nem tünteti fel, további információért forduljon a helyi Emerson Process Management képviselőjéhez. Alkalmazza a következő csavarszerelési eljárást: 1. A szénacél csavarok nem kívánnak kenést. A rozsdamentes acélcsavarokat kenőanyaggal kell bevonni a szerelés megkönnyítéséhez, azonban további kenőanyagot az egyik csavartípus esetében sem szabad alkalmazni. 2. Kézzel húzza meg a csavarokat. 3. A csavarokat sorban, keresztirányú mintát követve húzza meg a kezdeti nyomatékértékre. A kezdeti nyomatékértékeket lásd: 6. ábra. 4. Azonos keresztirányú mintát követve húzza meg a csavarokat a végső nyomatékértékre. A végső nyomatékértéket lásd: 6. ábra. 5. Nyomás alá helyezés előtt ellenőrizze, hogy a karima csavarjai keresztülhatolnak-e a modul szerelőlapján (lásd: 5. ábra).

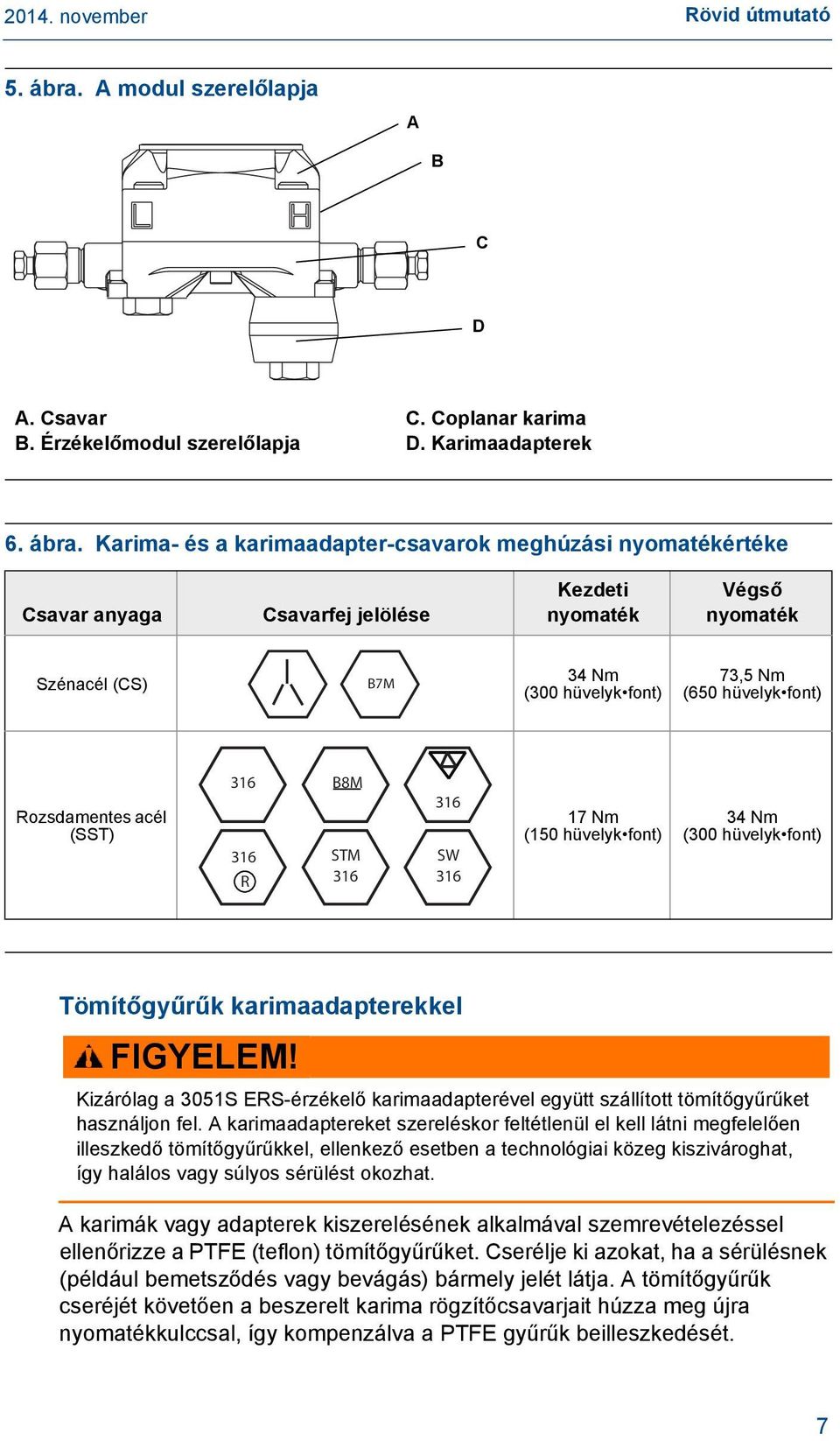

7 Rövid útmutató 5. ábra. A modul szerelőlapja A B C D A. Csavar C. Coplanar karima B. Érzékelőmodul szerelőlapja D. Karimaadapterek 6. ábra. Karima- és a karimaadapter-csavarok meghúzási nyomatékértéke Csavar anyaga Csavarfej jelölése Kezdeti nyomaték Végső nyomaték Szénacél (CS) B7M 34 Nm (300 hüvelyk font) 73,5 Nm (650 hüvelyk font) Rozsdamentes acél (SST) R B8M STM SW Nm (150 hüvelyk font) 34 Nm (300 hüvelyk font) Tömítőgyűrűk karimaadapterekkel FIGYELEM! Kizárólag a 3051S ERS-érzékelő karimaadapterével együtt szállított tömítőgyűrűket használjon fel. A karimaadaptereket szereléskor feltétlenül el kell látni megfelelően illeszkedő tömítőgyűrűkkel, ellenkező esetben a technológiai közeg kiszivároghat, így halálos vagy súlyos sérülést okozhat. A karimák vagy adapterek kiszerelésének alkalmával szemrevételezéssel ellenőrizze a PTFE (teflon) tömítőgyűrűket. Cserélje ki azokat, ha a sérülésnek (például bemetsződés vagy bevágás) bármely jelét látja. A tömítőgyűrűk cseréjét követően a beszerelt karima rögzítőcsavarjait húzza meg újra nyomatékkulccsal, így kompenzálva a PTFE gyűrűk beilleszkedését. 7

8 3. lépés: A ház elforgatása A kábelezéshez való helyszíni hozzáférés megkönnyítése, illetve az opcionális LCD-kijelző jobb láthatósága érdekében: 1. Lazítsa meg a házat rögzítő hernyócsavart. 2. Fordítsa el a tokozatot balra vagy jobbra maximum 180 -kal az eredeti (gyári szállítási) helyzetétől számítva. 3. Húzza meg újra a házat rögzítő hernyócsavart. 7. ábra. A ház elforgatása PlantWeb Csatlakozó doboz A A A. Tokozat helyzetét rögzítő hernyócsavar ( 3 /32 hüvelyk) Megjegyzés Ha az egyes távadók házát 180 foknál nagyobb szöggel szeretné elforgatni, akkor először mindenképpen végezze el a szétszerelési eljárást (további információkért lásd a 3051S ERS-rendszer kézikönyvének ( ) 2. fejezetét). A túlságosan nagy szögben való elforgatás során könnyen megtörténhet, hogy megszakad az érzékelő modul és a panel elektronikája közötti elektromos összeköttetés. 4. lépés: Kapcsolók beállítása A riasztási és biztonsági hardverkapcsolóval is ellátott 3051S ERS-érzékelők esetében ellenőrizni kell, megfelel-e a konfiguráció a kívántaknak (alapértelmezések: riasztás = HI, azaz magas, biztonság = OFF, azaz ki). 1. Az érzékelő felszerelésekor biztosítsa a jel-áramkör folytonosságát, és kapcsolja ki a tápellátást. 2. Szerelje le a sorkapocslécekkel szemközti oldalon lévő burkolatot. Robbanásveszélyes környezetben ne távolítsa el a burkolatot. 3. Egy kis méretű csavarhúzó segítségével kapcsolja a biztonság és a riasztás kapcsolóját a megfelelő állásba. 4. Szerelje vissza a burkolatot úgy, hogy a fém felületek egymással érintkezésbe kerüljenek, így teljesüljenek a robbanásbiztossági követelmények. 8

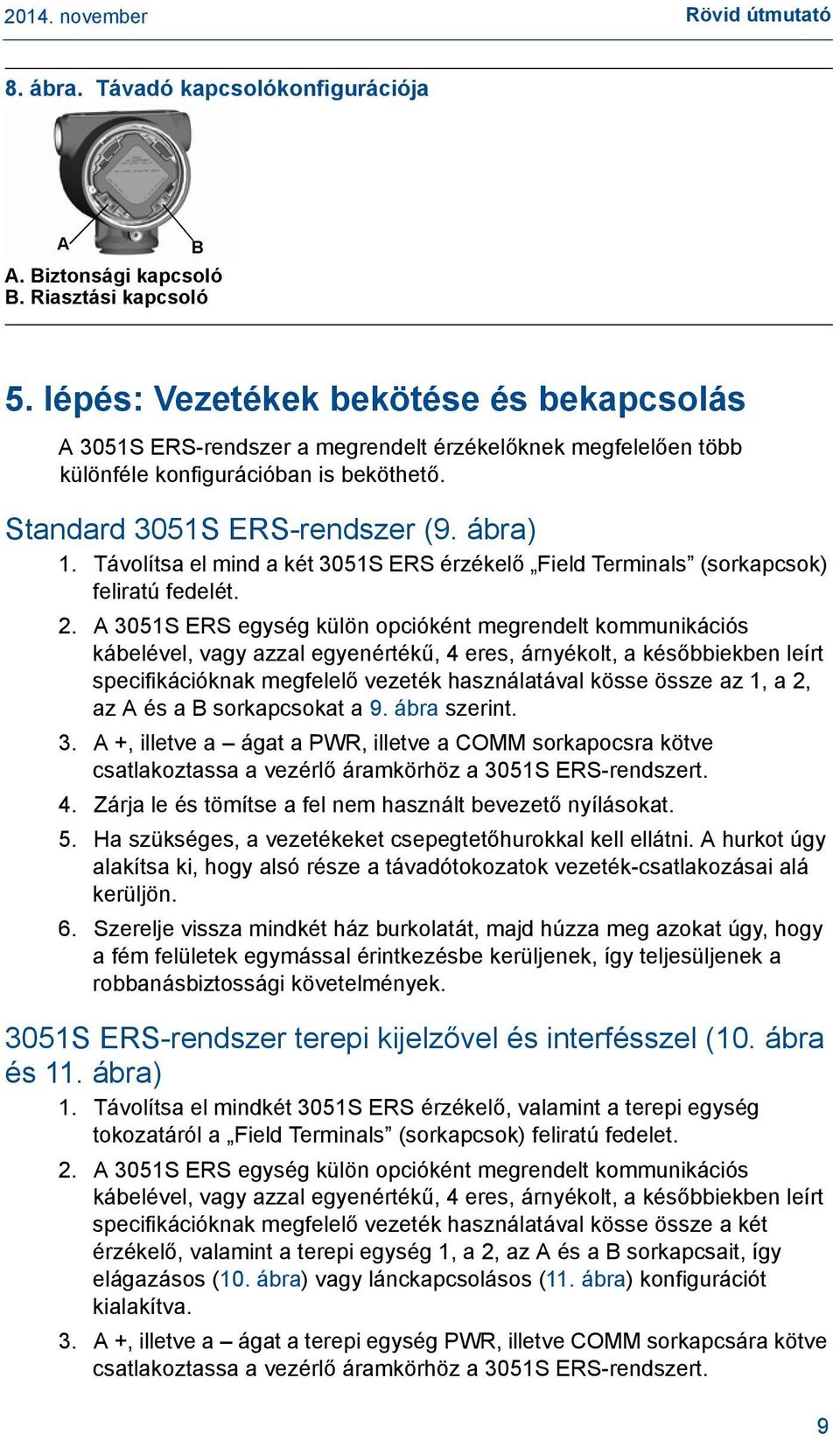

9 Rövid útmutató 8. ábra. Távadó kapcsolókonfigurációja A B A. Biztonsági kapcsoló B. Riasztási kapcsoló 5. lépés: Vezetékek bekötése és bekapcsolás A 3051S ERS-rendszer a megrendelt érzékelőknek megfelelően több különféle konfigurációban is beköthető. Standard 3051S ERS-rendszer (9. ábra) 1. Távolítsa el mind a két 3051S ERS érzékelő Field Terminals (sorkapcsok) feliratú fedelét. 2. A 3051S ERS egység külön opcióként megrendelt kommunikációs kábelével, vagy azzal egyenértékű, 4 eres, árnyékolt, a későbbiekben leírt specifikációknak megfelelő vezeték használatával kösse össze az 1, a 2, az A és a B sorkapcsokat a 9. ábra szerint. 3. A +, illetve a ágat a PWR, illetve a COMM sorkapocsra kötve csatlakoztassa a vezérlő áramkörhöz a 3051S ERS-rendszert. 4. Zárja le és tömítse a fel nem használt bevezető nyílásokat. 5. Ha szükséges, a vezetékeket csepegtetőhurokkal kell ellátni. A hurkot úgy alakítsa ki, hogy alsó része a távadótokozatok vezeték-csatlakozásai alá kerüljön. 6. Szerelje vissza mindkét ház burkolatát, majd húzza meg azokat úgy, hogy a fém felületek egymással érintkezésbe kerüljenek, így teljesüljenek a robbanásbiztossági követelmények. 3051S ERS-rendszer terepi kijelzővel és interfésszel (10. ábra és 11. ábra) 1. Távolítsa el mindkét 3051S ERS érzékelő, valamint a terepi egység tokozatáról a Field Terminals (sorkapcsok) feliratú fedelet. 2. A 3051S ERS egység külön opcióként megrendelt kommunikációs kábelével, vagy azzal egyenértékű, 4 eres, árnyékolt, a későbbiekben leírt specifikációknak megfelelő vezeték használatával kösse össze a két érzékelő, valamint a terepi egység 1, a 2, az A és a B sorkapcsait, így elágazásos (10. ábra) vagy lánckapcsolásos (11. ábra) konfigurációt kialakítva. 3. A +, illetve a ágat a terepi egység PWR, illetve COMM sorkapcsára kötve csatlakoztassa a vezérlő áramkörhöz a 3051S ERS-rendszert. 9

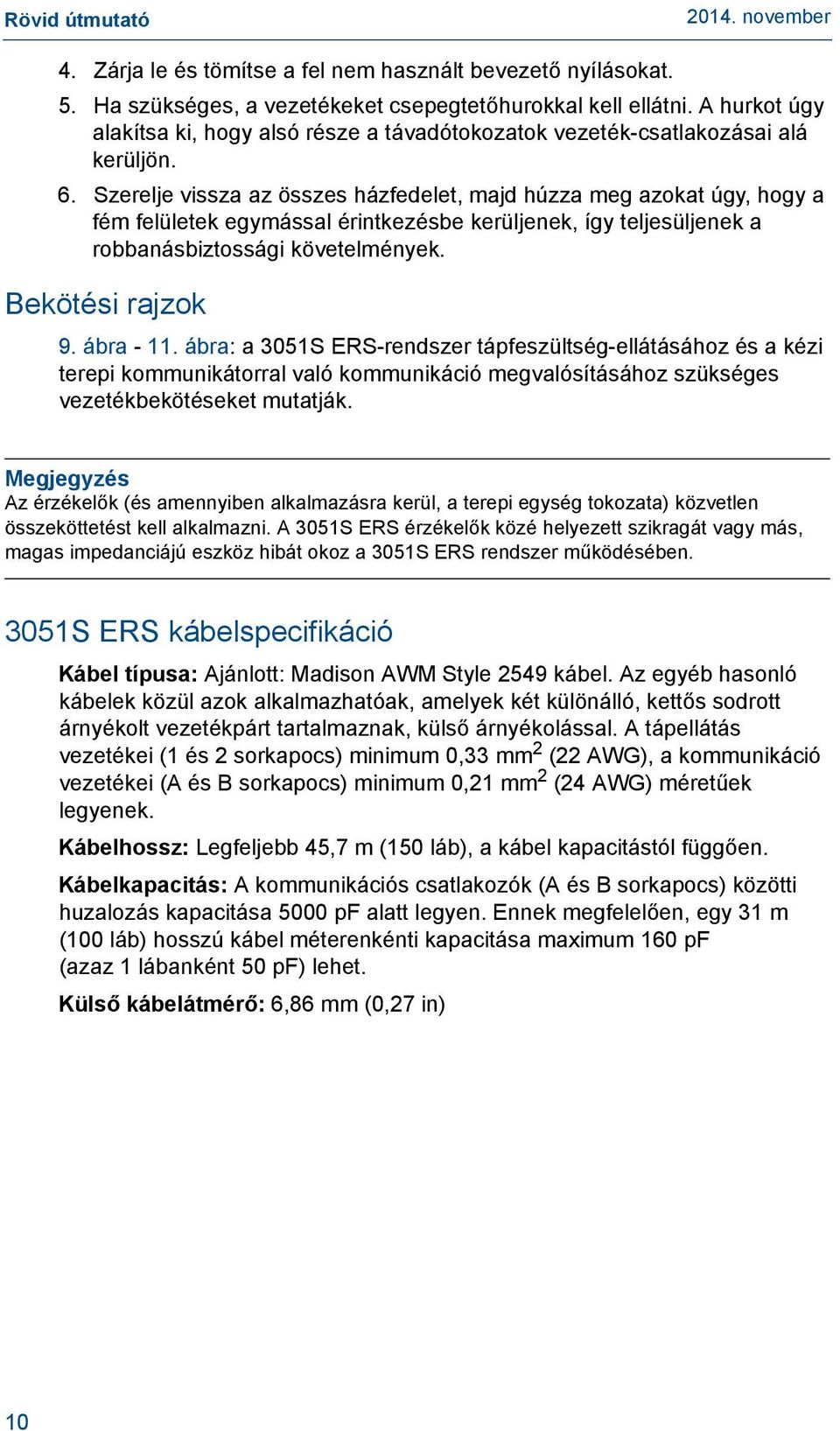

10 4. Zárja le és tömítse a fel nem használt bevezető nyílásokat. 5. Ha szükséges, a vezetékeket csepegtetőhurokkal kell ellátni. A hurkot úgy alakítsa ki, hogy alsó része a távadótokozatok vezeték-csatlakozásai alá kerüljön. 6. Szerelje vissza az összes házfedelet, majd húzza meg azokat úgy, hogy a fém felületek egymással érintkezésbe kerüljenek, így teljesüljenek a robbanásbiztossági követelmények. Bekötési rajzok 9. ábra ábra: a 3051S ERS-rendszer tápfeszültség-ellátásához és a kézi terepi kommunikátorral való kommunikáció megvalósításához szükséges vezetékbekötéseket mutatják. Megjegyzés Az érzékelők (és amennyiben alkalmazásra kerül, a terepi egység tokozata) közvetlen összeköttetést kell alkalmazni. A 3051S ERS érzékelők közé helyezett szikragát vagy más, magas impedanciájú eszköz hibát okoz a 3051S ERS rendszer működésében. 3051S ERS kábelspecifikáció Kábel típusa: Ajánlott: Madison AWM Style 2549 kábel. Az egyéb hasonló kábelek közül azok alkalmazhatóak, amelyek két különálló, kettős sodrott árnyékolt vezetékpárt tartalmaznak, külső árnyékolással. A tápellátás vezetékei (1 és 2 sorkapocs) minimum 0,33 mm 2 (22 AWG), a kommunikáció vezetékei (A és B sorkapocs) minimum 0,21 mm 2 (24 AWG) méretűek legyenek. Kábelhossz: Legfeljebb 45,7 m (150 láb), a kábel kapacitástól függően. Kábelkapacitás: A kommunikációs csatlakozók (A és B sorkapocs) közötti huzalozás kapacitása 5000 pf alatt legyen. Ennek megfelelően, egy 31 m (100 láb) hosszú kábel méterenkénti kapacitása maximum 160 pf (azaz 1 lábanként 50 pf) lehet. Külső kábelátmérő: 6,86 mm (0,27 in) 10

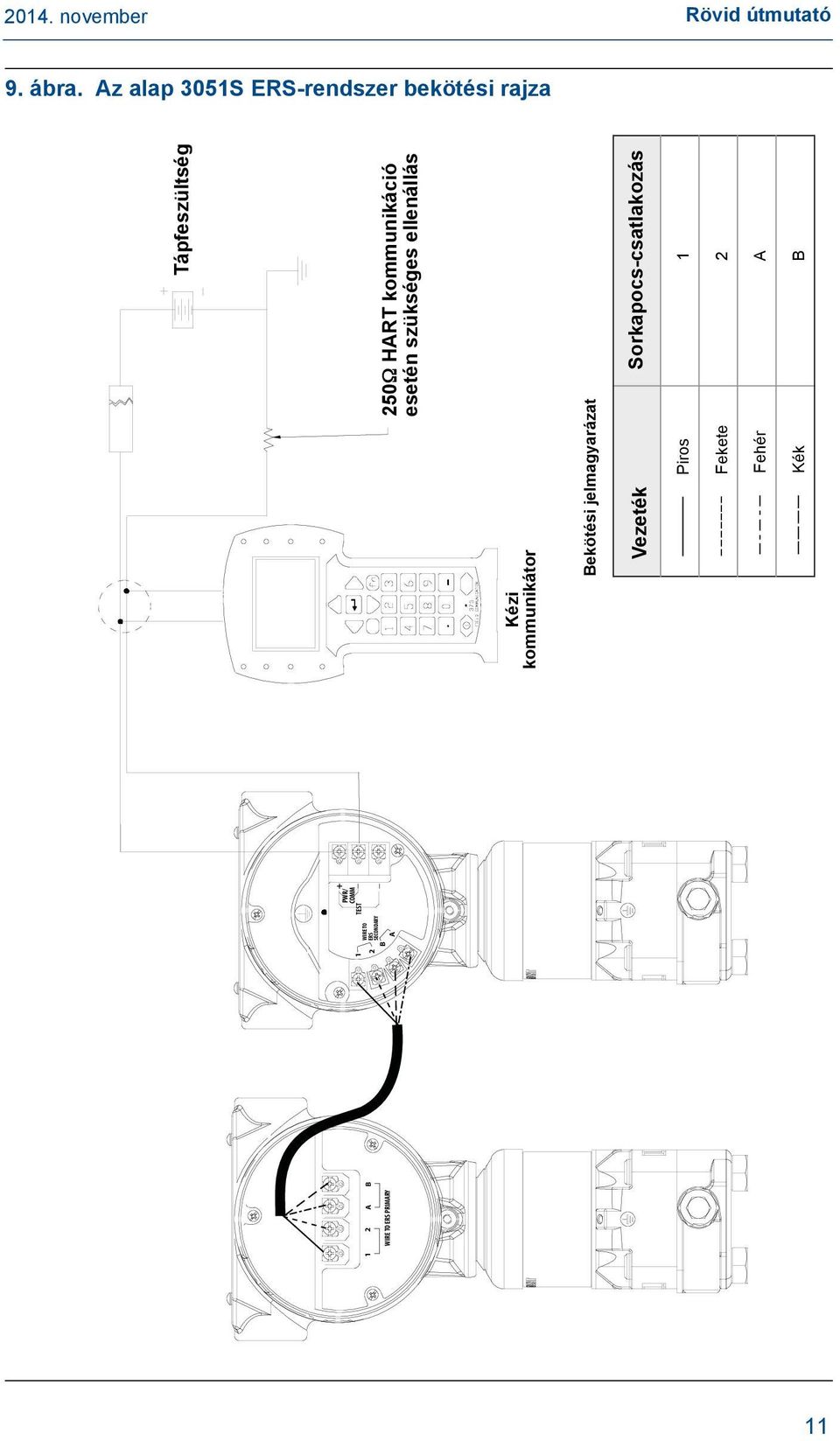

11 Rövid útmutató 9. ábra. Az alap 3051S ERS-rendszer bekötési rajza 1 2 A B WIRE TO ERS PRIMARY WIRE TO ERS SECONDARY PWR/ COMM TEST + Tápfeszültség 250 HART kommunikáció esetén szükséges ellenállás Kézi kommunikátor Bekötési jelmagyarázat Vezeték Sorkapocs-csatlakozás Piros 1 Fekete 2 Fehér A Kék B 1 2 B A 11

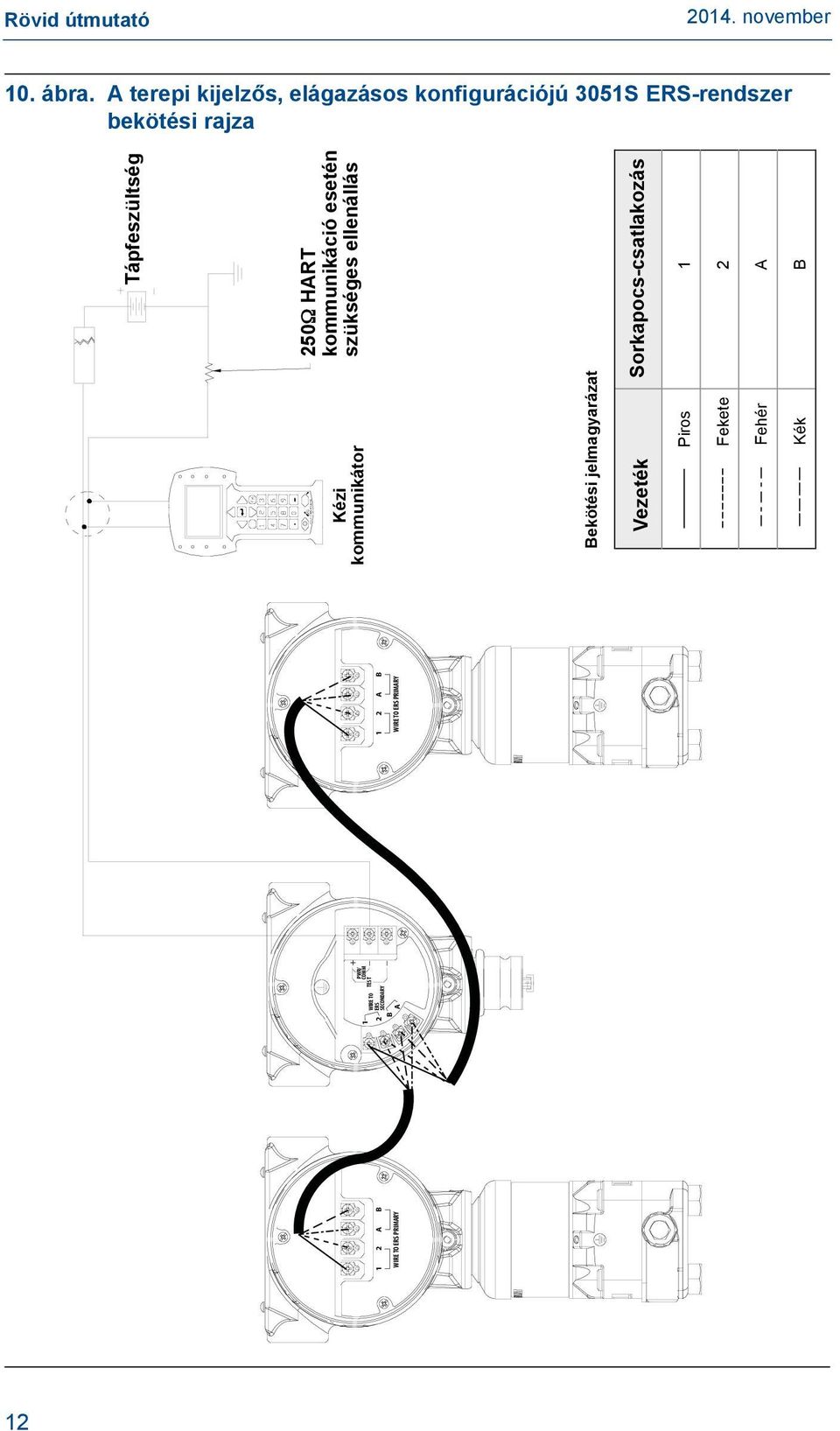

12 10. ábra. A terepi kijelzős, elágazásos konfigurációjú 3051S ERS-rendszer bekötési rajza 1 2 A B WIRE TO ERS PRIMARY WIRE TO ERS SECONDARY PWR/ COMM TEST A B WIRE TO ERS PRIMARY Tápfeszültség Kézi kommunikátor 250 HART kommunikáció esetén szükséges ellenállás Bekötési jelmagyarázat Vezeték Sorkapocs-csatlakozás Piros 1 Fekete 2 Fehér A Kék B 1 2 B A 12

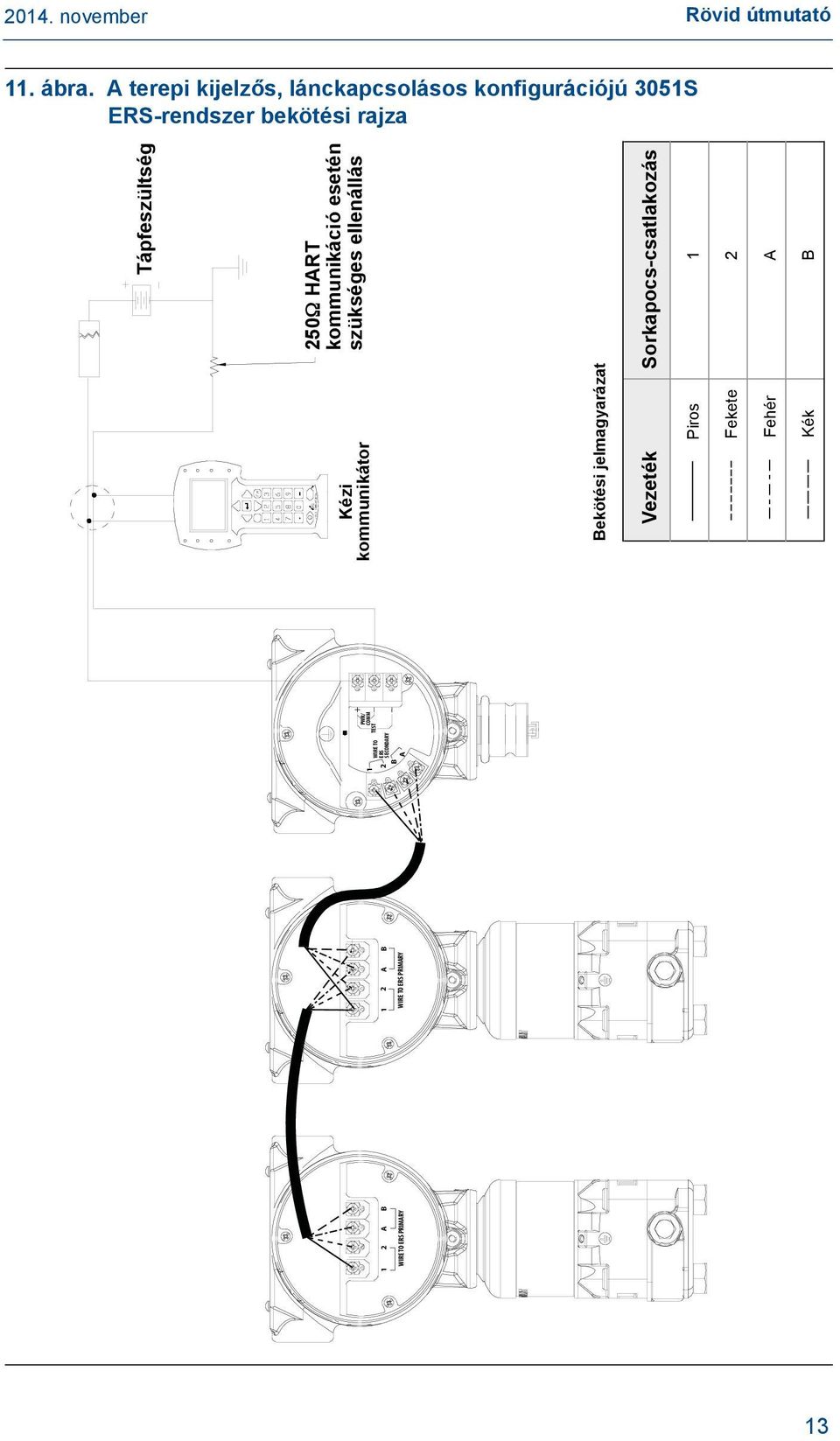

13 Rövid útmutató 11. ábra. A terepi kijelzős, lánckapcsolásos konfigurációjú 3051S ERS-rendszer bekötési rajza 1 2 A B 1 2 A B WIRE TO ERS PRIMARY WIRE TO ERS PRIMARY WIRE TO ERS SECONDARY PWR/ COMM TEST + Tápfeszültség Kézi kommunikátor 250 HART kommunikáció esetén szükséges ellenállás Bekötési jelmagyarázat Vezeték Sorkapocs-csatlakozás Piros 1 Fekete 2 Fehér A Kék B 1 2 B A 13

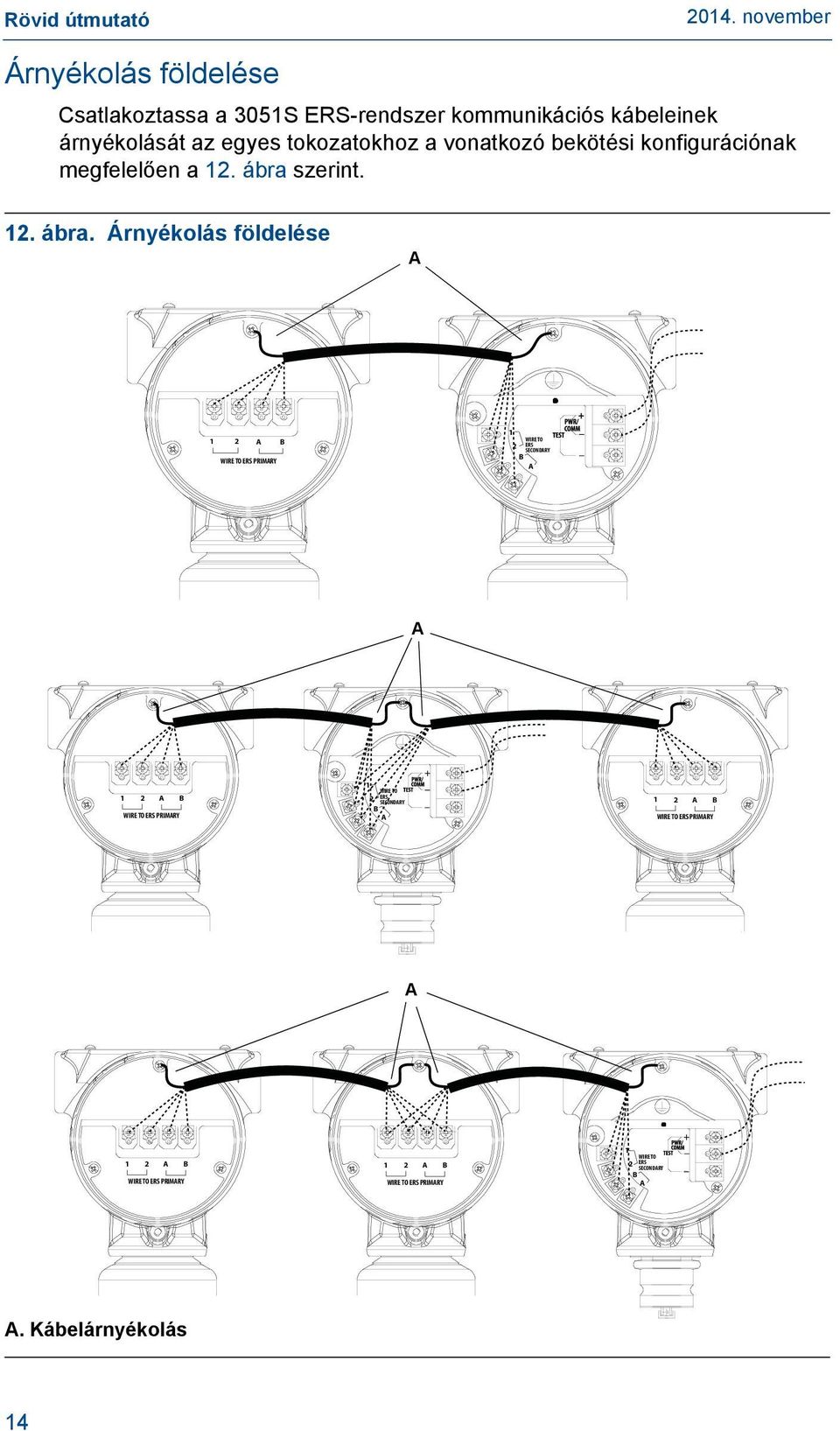

14 Árnyékolás földelése Csatlakoztassa a 3051S ERS-rendszer kommunikációs kábeleinek árnyékolását az egyes tokozatokhoz a vonatkozó bekötési konfigurációnak megfelelően a 12. ábra szerint. 12. ábra. Árnyékolás földelése A 1 2 A B WIRE TO ERS PRIMARY 1 WIRE TO 2 ERS SECONDARY B A A 1 2 A B WIRE TO ERS PRIMARY 1 WIRE TO 2 ERS SECONDARY B A 1 2 A B WIRE TO ERS PRIMARY A 1 2 A B WIRE TO ERS PRIMARY 1 2 A B WIRE TO ERS PRIMARY 1 WIRE TO 2 ERS SECONDARY B A A. Kábelárnyékolás 14

15 Rövid útmutató Áramellátás Az egyenáramú tápegység által szolgáltatott feszültség ingadozása nem érheti el a 2 százalékot. A teljes ohmos terhelés értéke a két jelvezeték ellenállását, valamint a szabályozókészülék, a jelzőműszer, a szikragát és a kapcsolódó elemek ohmos ellenállását összeadva határozható meg. 13. ábra. Terhelhetőségi korlátok Ha a tápfeszültség 16,74 V egyenfeszültség Mérőkör max. hurokellenállása = 277,8 (tápfeszültség 16,0) Ha a tápfeszültség > 16,74 V egyenfeszültség Mérőkör max. hurokellenállása = 43,5 (tápfeszültség 12,0) Terhelés (ohm) Működési tartomány ,74 42,4 Feszültség (V egyenfeszültség) 6. lépés: Konfiguráció ellenőrzése A 3051S ERS-rendszer alapvető üzembe helyezési folyamatának részeként, HART-kompatibilis vezérlőeszköz használatával ellenőrizni/konfigurálni kell a 1. táblázat paramétereit (kézi terepi kommunikátor csatlakoztatása: lásd: 9. ábra 11. ábra): 1. táblázat. Az alapvető konfiguráció HART gyorsbillentyű-kombinációi Funkció Gyorsbillentyű-kombináció Device Tagging (Eszközjelölés azonosítóval) Tag (Címke) 2, 1, 1, 1, 1 Long Tag (Hosszú azonosító) 2, 1, 1, 1, 2 Descriptor (Leíró elem) 2, 1, 1, 1, 3 Message (Üzenet) 2, 1, 1, 1, 4 Units of Measure (Mértékegységek) P LO Pressure (Nyomás) 2, 1, 1, 2, 1, 1 P LO Module Temperature (Modulhőmérséklet) 2, 1, 1, 2, 1, 2 System DP (Rendszer-differenciálnyomás) 2, 1, 1, 2, 1, 3 P HI Module Temperature (Modulhőmérséklet) 2, 1, 1, 2, 1, 4 P HI Pressure (Nyomás) 2, 1, 1, 2, 1, 5 Damping (Csillapítás) P LO Pressure (Nyomás) 2, 1, 1, 2, 2, 1 System DP (Rendszer-differenciálnyomás) 2, 1, 1, 2, 2, 2 P HI Pressure (Nyomás) 2, 1, 1, 2, 2, 3 15

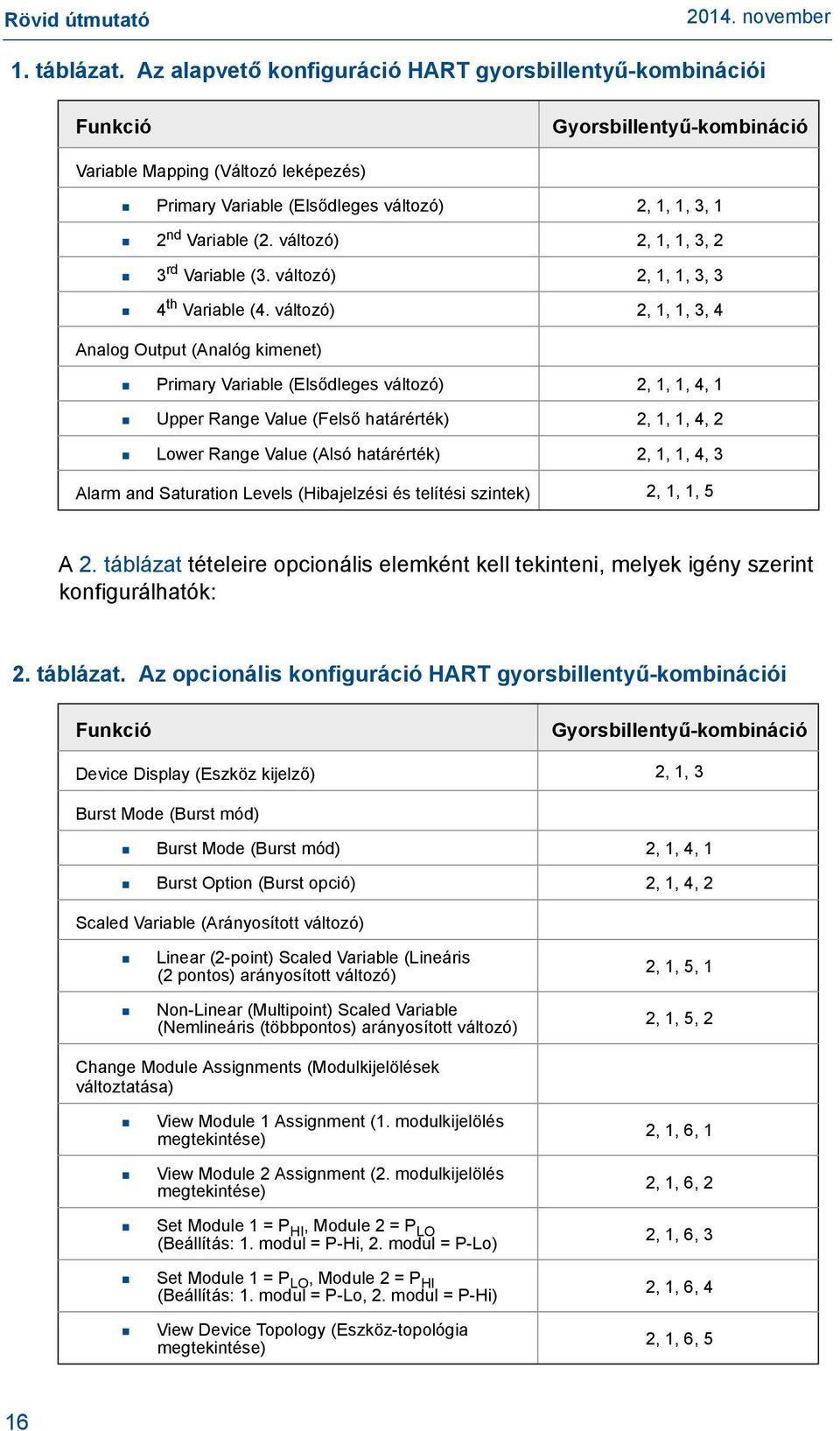

16 1. táblázat. Az alapvető konfiguráció HART gyorsbillentyű-kombinációi Funkció Gyorsbillentyű-kombináció Variable Mapping (Változó leképezés) Primary Variable (Elsődleges változó) 2, 1, 1, 3, 1 2 nd Variable (2. változó) 2, 1, 1, 3, 2 3 rd Variable (3. változó) 2, 1, 1, 3, 3 4 th Variable (4. változó) 2, 1, 1, 3, 4 Analog Output (Analóg kimenet) Primary Variable (Elsődleges változó) 2, 1, 1, 4, 1 Upper Range Value (Felső határérték) 2, 1, 1, 4, 2 Lower Range Value (Alsó határérték) 2, 1, 1, 4, 3 Alarm and Saturation Levels (Hibajelzési és telítési szintek) 2, 1, 1, 5 A 2. táblázat tételeire opcionális elemként kell tekinteni, melyek igény szerint konfigurálhatók: 2. táblázat. Az opcionális konfiguráció HART gyorsbillentyű-kombinációi Funkció Gyorsbillentyű-kombináció Device Display (Eszköz kijelző) 2, 1, 3 Burst Mode (Burst mód) Burst Mode (Burst mód) 2, 1, 4, 1 Burst Option (Burst opció) 2, 1, 4, 2 Scaled Variable (Arányosított változó) Linear (2-point) Scaled Variable (Lineáris (2 pontos) arányosított változó) Non-Linear (Multipoint) Scaled Variable (Nemlineáris (többpontos) arányosított változó) 2, 1, 5, 1 2, 1, 5, 2 Change Module Assignments (Modulkijelölések változtatása) View Module 1 Assignment (1. modulkijelölés megtekintése) View Module 2 Assignment (2. modulkijelölés megtekintése) Set Module 1 = P HI, Module 2 = P LO (Beállítás: 1. modul = P-Hi, 2. modul = P-Lo) Set Module 1 = P LO, Module 2 = P HI (Beállítás: 1. modul = P-Lo, 2. modul = P-Hi) View Device Topology (Eszköz-topológia megtekintése) 2, 1, 6, 1 2, 1, 6, 2 2, 1, 6, 3 2, 1, 6, 4 2, 1, 6, 5 16

17 Rövid útmutató 7. lépés: A 3051S ERS-rendszer kalibrálása Minden egyes 3051S ERS-érzékelőt kiszállítás előtt a gyártóműben a megrendelés szerint, vagy a gyártóművi alapértelmezés szerinti teljes tartományra kalibrálnak. A 3051S ERS-rendszer telepítését és bekötését követően minden egyes érzékelőn nullapont-korrekciót vagy alsószint-korrekciót elvégezve kompenzálni kell a telepítési hatásokat. A túlnyomás-érzékelőkön a telepítést követően nullaponti korrekciót kell elvégezni. Az abszolút érzékelőkön és a vezetéknyomás alatt álló túlnyomás-érzékelőkön nem szabad érzékelő-nullaponti korrekciót végezni. Az abszolút érzékelőkön és a vezetéknyomás alatt álló túlnyomás-érzékelőkön telepítés után alsó érzékelőkorrekciót kell elvégezni. Ezenkívül System DP Zero (Nyomáskülönbség mérő rendszer) nullapont-korrekciót elvégezve be kell állítani a nullaalapú differenciálnyomás-mérést is. A rendszer-differenciálnyomás nullaponti korrekcióját akkor kell végrehajtani, amikor már mindkét érzékelő nullaponti/alsó korrekciója megtörtént. Az érzékelőkorrekciók és a rendszer-differenciálnyomás nullapont-korrekciójának eljárásai a következőkben felvázolt lépéseken végighaladva bonyolíthatók le. 3051S ERS-rendszer kalibrálás 1. Egyenlítse ki, vagy fúvassa le mindkét 3051S ERS érzékelőt, majd csatlakoztasson egy kézi kommunikátort a 9. ábra 11. ábra szerint. 2. A kézi kommunikátorba az alábbiakban felsorolt gyorsbillentyű-kombinációkat beütve indítsa el először az egyes érzékelők, majd végül a differenciálnyomás-mérés kalibrálását. Kövesse a kézi kommunikátoron megjelenő parancsokat. 3. táblázat. Az ERS-kalibrálás HART gyorsbillentyű-kombinációi Funkció P-Hi Sensor Zero Trim (P-Hi érzékelő nullapont-korrekciója) P-Hi Sensor Lower Trim (P-Hi érzékelő alsó korrekciója) P-Lo Sensor Zero Trim (P-Lo érzékelő nullapont-korrekciója) P-Lo Sensor Lower Trim (P-Lo érzékelő alsó korrekciója) System DP Zero Trim (Nyomáskülönbség mérő rendszer nullaponti korrekciója) Gyorsbillentyű-kombináció 3, 4, 3, 1, 3 3, 4, 3, 1, 2 3, 4, 4, 1, 3 3, 4, 4, 1, 2 3, 4, 2, 1, 3 17

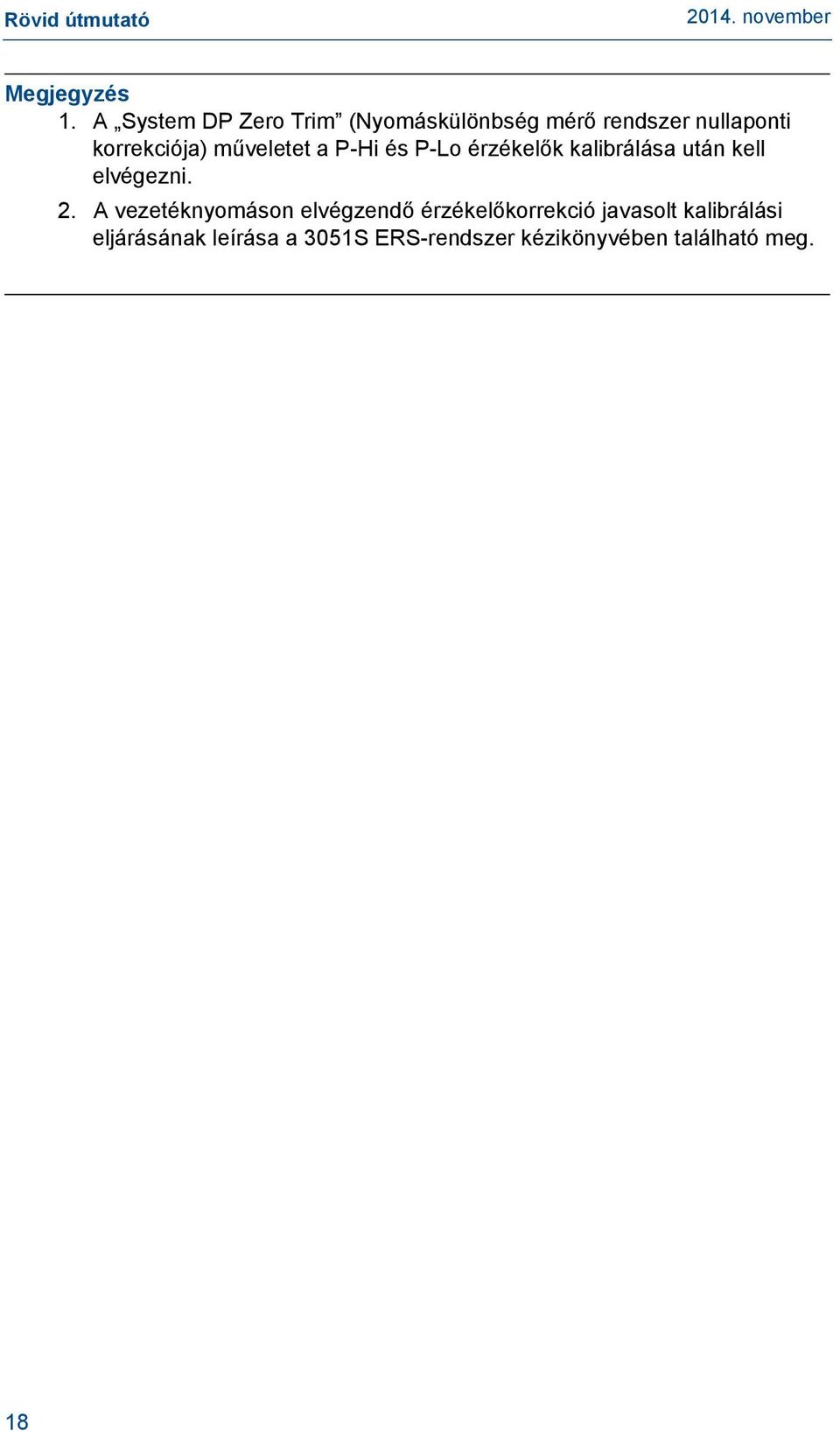

18 Megjegyzés 1. A System DP Zero Trim (Nyomáskülönbség mérő rendszer nullaponti korrekciója) műveletet a P-Hi és P-Lo érzékelők kalibrálása után kell elvégezni. 2. A vezetéknyomáson elvégzendő érzékelőkorrekció javasolt kalibrálási eljárásának leírása a 3051S ERS-rendszer kézikönyvében található meg. 18

19 Terméktanúsítványok Rövid útmutató Az európai irányelvekre vonatkozó információk Az EK-megfelelőségi nyilatkozat másolata megtalálható a Rövid útmutató végén. Az EK-megfelelőségi nyilatkozat legfrissebb változata a következő helyen olvasható: A Factory Mutual (FM) Approvals általános helyszínekre érvényes tanúsítványa A Szövetségi Munkavédelmi Hivatal (OSHA) által akkreditált, országosan elismert ellenőrző laboratórium (NRTL), a távadót megvizsgálta és ellenőrizte, hogy a vizsgálatok alapján a távadó kialakítása megfelel-e az FM Approvals alapvető villamossági, gépészeti és tűzvédelmi követelményeinek. A berendezés telepítése Észak-Amerikában Az USA nemzeti elektromos szabályzata (NEC) és a kanadai elektromos szabályzatok (CEC) megengedik az osztállyal jelölt berendezések zónákban, illetve a zónával jelölt berendezések osztályokban való használatát. A jelöléseknek meg kell felelniük a területi besorolásnak, a gáznak és hőmérséklet-osztálynak. A vonatkozó kódok mindezeket az információkat egyértelműen meghatározzák. Amerikai Egyesült Államok E5 I5 FM robbanásbiztos (XP) és porgyulladásálló (DIP) Tanúsítvány: Szabványok: FM osztály, FM osztály, FM osztály, FM osztály, ANSI/NEMA Jelölések: XP CL I, DIV 1, GP B, C, D; DIP CL II, DIV 1, GP E, F, G; CL III; T5 ( 50 C T körny +85 C); gyári lezárású; 4X típus FM gyújtószikramentes (IS) és sújtólégbiztos (NI) Tanúsítvány: Szabványok: FM osztály, FM osztály, FM osztály, FM osztály, NEMA Jelölések: IS CL I, DIV 1, GP A, B, C, D; CL II, DIV 1, GP E, F, G; III. osztály; 1. osztály, 0. zóna AEx ia IIC T4; NI CL 1, DIV 2, GP A, B, C, D; T4( 50 C T körny +70 C) [HART]; T4( 50 C T körny +60 C) [Fieldbus]; a sz. Rosemount rajz szerinti csatlakoztatás esetén; 4X típus 19

20 A biztonságos használat speciális feltételei (X): 1. A 3051S/3051S-ERS típusú nyomástávadó háza alumíniumot tartalmaz, így ütődésből, súrlódásból fakadó gyulladásveszély lehetséges forrásának tekintendő. A telepítés és használat során külön figyelmet kell fordítani az ütések és a súrlódás elkerülésére. Megjegyzés Az NI CL 1, 2. DIV jelölésű távadók a 2. divízió általános kábelezési módszerei szerinti, vagy gyújtószikramentes terepi kábelezéssel (NIFW) szembeni követelményeknek megfelelő kábelezés esetén telepíthetők a 2. divízióba tartozó környezetben. Lásd a számú rajzot. IE 20 FM FISCO Tanúsítvány: Szabványok: FM osztály, FM osztály, FM osztály, FM osztály, NEMA Jelölések: IS CL I, DIV 1, GP A, B, C, D; ( 50 C T körny +60 C); a sz. Rosemount rajz szerinti csatlakoztatás esetén; 4X típus A biztonságos használat speciális feltételei (X): 1. A 3051S/3051S-ERS típusú nyomástávadó háza alumíniumot tartalmaz, így ütődésből, súrlódásból fakadó gyulladásveszély lehetséges forrásának tekintendő. A telepítés és használat során külön figyelmet kell fordítani az ütések és a súrlódás elkerülésére. Kanada E6 I6 CSA robbanásbiztos, porgyulladásálló és 2. kategória Tanúsítvány: Szabványok: CAN/CSA C22.2 sz. 0-10, C sz. CSA szabv. CSA szabv. C M1986 sz., CAN/CSA C M91 sz. CSA szabv. C M1987 sz., CSA C M1987 sz. ANSI/ISA , C :05 sz. CSA szabv. Jelölések: Robbanásbiztos, I. osztály, 1. kategória, B, C, D csoport; porgyulladásálló II. osztály, 1. kategória, E, F, G csoport; III. osztály; megfelelő az I. osztály, 1. zóna, IIB+H2, T5 csoporthoz; megfelelő az I. osztály, 2. kategória, A, B, C, D csoportjához; megfelelő az I. osztály, 2. zóna, IIC, T5 csoporthoz; a sz. Rosemount rajz szerinti csatlakoztatás esetén; 4X típus CSA gyújtószikramentes Tanúsítvány: Szabványok: CAN/CSA C sz., C M1986 sz. CSA szabv., CAN/CSA C M91 sz., C M1987 sz. CSA szabv., C sz. CSA szabv., ANSI/ISA , C :05 sz. CSA szabv. Jelölések: Gyújtószikramentes, I. osztály, 1. kategória, megfelelő az 1. osztály, 0. zóna IIC, T3C esetén; a sz. Rosemount rajz szerinti csatlakoztatás esetén; 4X típus

21 Rövid útmutató IF CSA FISCO Tanúsítvány: Szabványok: CAN/CSA C sz., C M1986 sz. CSA szabv., CAN/CSA C M91 sz., C M1987 sz. CSA szabv., C sz. CSA szabv., ANSI/ISA , C :05 sz. CSA szabv. Jelölések: FISCO Gyújtószikramentes, I. osztály, 1. kategória, megfelelő az I. osztály, 0. zóna; T3C esetén; a sz. Rosemount rajz szerinti telepítés esetén; 4X típus Európa E1 ATEX tűzbiztossági Tanúsítvány: KEMA 00ATEX2143X Szabványok: EN :2012, EN : 2007, EN :2007 (az ellenállás-hőmérős érzékelőkkel RTD ellátott 3051SFx típusok az EN :2006 szerint vannak tanúsítva) Jelölések: II 1 /2 G Ex d IIC T6 T4 Ga/Gb, T6(-60 C T körny +70 C), T5/T4(-60 C T körny +80 C) Hőmérsékleti osztály Közeghőmérséklet T6-60 C +70 C T5-60 C +80 C T4-60 C +120 C A biztonságos használat speciális feltételei (X): 1. A készülék vékonyfalú membránt tartalmaz. Telepítéskor, karbantartáskor és a használat során figyelembe kell venni azokat a környezeti feltételeket, amelyek a membránt érni fogják. A beszerelésre és karbantartásra vonatkozó gyári előírásokat pontosan követni kell a készülék várható élettartama során megőrzendő biztonságos működése érdekében. 2. A tűzbiztos illesztésekkel kapcsolatos információkért forduljon a gyártóhoz. 21

22 I1 ATEX-irányelv szerinti gyújtószikra-mentesség Tanúsítvány: BAS01ATEX1303X Szabványok: EN : 2012, EN : 2012 Jelölések: II 1 G Ex ia IIC T4 Ga, T4( 60 C T körny +70 C) U i I i P i C i L i SuperModule 30 V 300 ma 1,0 W 30 nf S...A; 3051SF A; 3051SAL C 30 V 300 ma 1,0 W 12 nf S F; 3051SF F 30 V 300 ma 1,3 W S F IA; 3051SF F IA 3051S A M7, M8 vagy M9; 3051SF A M7, M8 vagy M9; 3051SAL C M7, M8 vagy M9 17,5 V 380 ma 5,32 W V 300 ma 1,0 W 11,4 nf 60 µh 3051SAL vagy 3051SAM 30 V 300 ma 1,0 W 11,4 nf 33 µh 3051SAL M7, M8 vagy M9 3051SAM M7, M8 vagy M9 30 V 300 ma 1,0 W 11,4 nf 93 µh RTD (ellenállás-hőmérő, opció a 3051SF-hez) 5 V 500 ma 0,63 W Nem alkalmazható Nem alkalmazható IA A biztonságos használat speciális feltételei (X): 1. A túlfeszültség elleni védelemmel ellátott 3051S típusú távadók nem felelnek meg az EN :2012 számú szabvány pontja szerinti 500 V-os teszt követelményeinek. Ezt telepítéskor figyelembe kell venni. 2. A 3051S típus sorkapcsait legalább az IEC/EN szerinti IP20 szintű védelemmel kell ellátni. ATEX FISCO Tanúsítvány: BAS01ATEX1303X Szabványok: EN : 2012, EN : 2012 Jelölések: II 1 G Ex ia IIC T4 Ga, T4( 60 C T körny +70 C) FISCO Feszültség U i Áramerősség I i Fogyasztás P i 17,5 V 380 ma 5,32 W Kapacitás C i 0 Induktivitás L i 0 22

23 Rövid útmutató ND N1 A biztonságos használat speciális feltételei (X): 1. A túlfeszültség-védelemmel ellátott 3051S típusú távadók nem felelnek meg az EN :2012 számú szabvány pontja szerinti 500 V-os teszt követelményeinek. Ezt telepítéskor figyelembe kell venni. 2. A 3051S típus sorkapcsait legalább az IEC/EN szerinti IP20 szintű védelemmel kell ellátni. ATEX-porvédelmi Tanúsítvány: BAS01ATEX1374X Szabványok: EN : 2012, EN : 2009 Jelölések: II 1 D Ex ta IIIC T105 C T C Da, (-20 C T körny +85 C), V max = 42,4 V A biztonságos használat speciális feltételei (X): 1. Csak olyan kábelbevezető idomok használhatók, amelyek biztosítják a ház legalább IP66-os szintű érintésvédelmét. 2. A nem használt kábelbevezető nyílásokat megfelelő módon le kell zárni olyan dugókkal, amelyek a tokozat számára legalább IP66-os érintésvédelmet biztosítanak. 3. A kábelbevezetéseknek és záródugóknak meg kell felelniük a készülék környezeti hőmérséklet-tartományának, és képesnek kell lenniük a 7 J energiájú ütőpróbák elviselésére. 4. Az érintésvédelem biztosítása érdekében a 3051S tokozat(ok)at szilárdan kell felcsavarozni. ATEX n típus Tanúsítvány: BAS01ATEX3304X Szabványok: EN : 2012, EN : 2010 Jelölések: II 3 G Ex na IIC T5 Gc, (-40 C T körny +85 C), V max = 45 V A biztonságos használat speciális feltételei (X): 1. A berendezés nem felel meg az EN :2010 számú szabvány 6.5 pontja által előírt 500 V-os szigetelésvizsgálat követelményeinek. Ezt figyelembe kell venni a berendezés telepítésekor. Megjegyzés A 3051SFx n típus tanúsítványának hatálya az RTD ellenálláshőmérő-egységre nem terjed ki. 23

24 Nemzetközi E7 IECEx tűz- és porrobbanás-biztossági Tanúsítvány: IECEx KEM X (tűzbiztosság) Szabványok: IEC :2011, IEC : 2007, IEC :2006 (az ellenállás-hőmérős érzékelőkkel RTD ellátott 3051SFx típusok az IEC :2004 szerint vannak tanúsítva) Jelölések: Ex d IIC T6 T4 Ga/Gb, T6(-60 C T körny +70 C), T5/T4(-60 C T körny +80 C) Hőmérsékleti osztály Közeghőmérséklet T6-60 C +70 C T5-60 C +80 C T4-60 C +120 C A biztonságos használat speciális feltételei (X): 1. A készülék vékonyfalú membránt tartalmaz. Telepítéskor, karbantartáskor és a használat során figyelembe kell venni azokat a környezeti feltételeket, amelyek a membránt érni fogják. A beszerelésre és karbantartásra vonatkozó gyári előírásokat pontosan be kell tartani a készülék várható élettartama alatti biztonságos működésének megőrzése érdekében. 2. A tűzbiztos illesztésekkel kapcsolatos információkért forduljon a gyártóhoz. Tanúsítvány: IECEx BAS X (Por) Szabványok: IEC :2011, IEC :2008 Jelölések: Ex ta IIIC T105 C T C Da, (-20 C T körny +85 C), V max = 42,4 V A biztonságos használat speciális feltételei (X): 1. Csak olyan kábelbevezető idomok használhatók, amelyek biztosítják a ház legalább IP66-os szintű érintésvédelmét. 2. A nem használt kábelbevezető nyílásokat megfelelő módon le kell zárni olyan dugókkal, amelyek a ház számára legalább IP66-os érintésvédelmet biztosítanak. 3. A kábelbevezetéseknek és záródugóknak meg kell felelniük a készülék környezetihőmérséklet-tartományának, és képesnek kell lenniük a 7 J energiájú ütőpróbák elviselésére. 4. Az érintésvédelem biztosítása érdekében a 3051S tokozatát szilárdan kell felcsavarozni. 24

25 Rövid útmutató I7 IECEx gyújtószikra-mentességi Tanúsítvány: IECEx BAS X Szabványok: IEC : 2011, IEC : 2011 Jelölések: Ex ia IIC T4 Ga, T4(-60 C T körny +70 C) U i I i P i C i L i SuperModule 30 V 300 ma 1,0 W 30 nf S...A; 3051SF A; 3051SAL C 30 V 300 ma 1,0 W 12 nf S F; 3051SF F 30 V 300 ma 1,3 W S F IA; 3051SF F IA 3051S A M7, M8 vagy M9; 3051SF A M7, M8 vagy M9; 3051SAL C M7, M8 vagy M9 17,5 V 380 ma 5,32 W V 300 ma 1,0 W 11,4 nf 60 µh 3051SAL vagy 3051SAM 30 V 300 ma 1,0 W 11,4 nf 33 µh 3051SAL M7, M8 vagy M9 3051SAM M7, M8 vagy M9 30 V 300 ma 1,0 W 11,4 nf 93 µh RTD (ellenállás-hőmérő, opció a 3051SF-hez) 5 V 500 ma 0,63 W Nem alkalmazható Nem alkalmazható A biztonságos használat speciális feltételei (X): 1. A túlfeszültség-védelemmel ellátott 3051S típusú távadók nem felelnek meg az EN :2012 számú szabvány pontja szerinti 500 V-os teszt követelményeinek. Ezt telepítéskor figyelembe kell venni. 2. A 3051S sorkapcsait legalább az IEC/EN szerinti IP20 szintű védelemmel kell ellátni. 3. A 3051S modell tokozata készülhet poliuretán védőfestékkel ellátott alumíniumötvözetből, de 0. osztályú zónákban ügyelni kell arra, hogy ne érhesse ütés és ne legyen kitéve súrlódásnak. 25

26 I7 IECEx gyújtószikramentes I. csoport - Bányászat (I7, speciális A0259) Tanúsítvány: IECEx TSA X Szabványok: IEC : 2011, IEC : 2011 Jelölések: Ex ia I Ma (-60 C T körny +70 C) U i I i P i C i L i SuperModule 30 V 300 ma 1,0 W 30 nf S...A; 3051SF A; 3051SAL C 30 V 300 ma 1,0 W 12 nf S F; 3051SF F 30 V 300 ma 1,3 W S F IA; 3051SF F IA 3051S A M7, M8 vagy M9; 3051SF A M7, M8 vagy M9; 3051SAL C M7, M8 vagy M9 17,5 V 380 ma 5,32 W V 300 ma 1,0 W 11,4 nf 60 µh 3051SAL vagy 3051SAM 30 V 300 ma 1,0 W 11,4 nf 33 µh 3051SAL M7, M8 vagy M9 3051SAM M7, M8 vagy M9 30 V 300 ma 1,0 W 11,4 nf 93 µh RTD (ellenállás-hőmérő, opció a 3051SF-hez) 5 V 500 ma 0,63 W Nem alkalmazható Nem alkalmazható IG A biztonságos használat speciális feltételei (X): 1. Opcionális 90 V feszültségű tranziensvédelemmel felszerelt készülék az IEC szabvány által előírt, 500 V feszültségű szigetelési vizsgálatnak nem felel meg. Ezt a készülék felszerelésekor figyelembe kell venni. 2. A biztonságos használat előfeltétele, hogy a telepítés a fenti (5. táblázat) bemeneti paramétereinek figyelembevételével történjen. 3. Gyártási feltétel, hogy I. csoportba tartozó alkalmazási célokra csak a rozsdamentes acél tokozattal, burkolatokkal és érzékelőmodul-tokozattal ellátott berendezések használhatók. IECEx FISCO Tanúsítvány: IECEx BAS X Szabványok: IEC : 2011, IEC : 2011 Jelölések: Ex ia IIC T4 Ga, T4(-60 C T körny +70 C) FISCO Feszültség U i Áramerősség I i Fogyasztás P i 17,5 V 380 ma 5,32 W Kapacitás C i 0 Induktivitás L i 0 26

27 Rövid útmutató N7 A biztonságos használat speciális feltételei (X): 1. A túlfeszültség-védelemmel ellátott 3051S típusú távadók nem felelnek meg az EN :2012 számú szabvány pontja szerinti 500 V-os teszt követelményeinek. Ezt telepítéskor figyelembe kell venni. 2. A 3051S sorkapcsait legalább az IEC/EN szerinti IP20 szintű védelemmel kell ellátni. 3. A 3051S modell tokozata készülhet poliuretán védőfestékkel ellátott alumíniumötvözetből, de 0. osztályú zónákban ügyelni kell arra, hogy ne érhesse ütés és ne legyen kitéve súrlódásnak. IECEx n típus Tanúsítvány: IECEx BAS X Szabványok: IEC : 2011, IEC : 2010 Jelölések: Ex na IIC T5 Gc, (-40 C T körny +85 C) A biztonságos használat speciális feltételei (X): 1. A berendezés nem felel meg az EN :2010 számú szabvány 6.5 pontja által előírt 500 V-os szigetelésvizsgálat követelményeinek. Ezt figyelembe kell venni a berendezés telepítésekor. Brazília E2 I2 INMETRO tűzbiztos Tanúsítvány: CEPEL X [gyártás helye: USA, Szingapúr, Németország], CEPEL X [gyártás helye: Brazília] Szabványok: ABNT NBR IEC :2008, ABNT NBR IEC :2009, ABNT NBR IEC 60529:2009 Jelölések: Ex d IIC T* Ga/Gb, T6(-40 C T körny +65 C), T5(-40 C T körny +80 C), IP66* A biztonságos használat speciális feltételei (X): 1. Ahhoz, hogy a készülék üzemi hőmérséklet szerinti besorolása érvényben maradjon, 60 C foknál magasabb környezeti hőmérséklet esetén 90 C szigetelési hőmérsékletű vezetéket kell alkalmazni. 2. A készülék vékonyfalú membránt tartalmaz. Telepítéskor, karbantartáskor és a használat során figyelembe kell venni azokat a környezeti feltételeket, amelyek a membránt érni fogják. A beszerelésre és karbantartásra vonatkozó gyári előírásokat pontosan be kell tartani a készülék várható élettartama alatti biztonságos működés megőrzése érdekében. INMETRO gyújtószikra-mentességi Tanúsítvány: CEPEL X [gyártás helye: USA, Szingapúr, Németország], CEPEL X [gyártás helye: Brazília] Szabványok: ABNT NBR IEC :2008, ABNT NBR IEC :2009, ABNT NBR IEC :2008, ABNT NBR IEC 60529:2009 Jelölések: Ex ia IIC T4 Ga, T4(-20 C T körny +70 C), IP66* A biztonságos használat speciális feltételei (X): 1. A túlfeszültség-védelemmel ellátott 3051S típusú távadók nem felelnek meg az IEC számú szabvány pontja szerinti 500 V-os teszt követelményeinek. Ezt telepítéskor figyelembe kell venni. 27

28 U i I i P i C i L i SuperModule 30 V 300 ma 1,0 W 30 nf S...A; 3051SF A; 3051SAL C 30 V 300 ma 1,0 W 12 nf S F; 3051SF F 30 V 300 ma 1,3 W S F IA; 3051SF F IA 3051S A M7, M8 vagy M9; 3051SF A M7, M8 vagy M9; 3051SAL C M7, M8 vagy M9 17,5 V 380 ma 5,32 W V 300 ma 1,0 W 11,4 nf 60 µh 3051SAL vagy 3051SAM 30 V 300 ma 1,0 W 11,4 nf 33 µh 3051SAL M7, M8 vagy M9 3051SAM M7, M8 vagy M9 30 V 300 ma 1,0 W 11,4 nf 93 µh RTD (ellenállás-hőmérő, opció a 3051SF-hez) 5 V 500 ma 0,63 W Nem alkalmazható Nem alkalmazható IB INMETRO FISCO Tanúsítvány: CEPEL X [gyártás helye: USA, Szingapúr, Németország], CEPEL X [gyártás helye: Brazília] Szabványok: ABNT NBR IEC :2008, ABNT NBR IEC :2009, ABNT NBR IEC :2008, ABNT NBR IEC 60529:2009 Jelölések: Ex ia IIC T4 Ga, T4(-20 C T körny +40 C), IP66* FISCO Feszültség U i Áramerősség I i Fogyasztás P i 17,5 V 380 ma 5,32 W Kapacitás C i 0 Induktivitás L i 0 A biztonságos használat speciális feltételei (X): 1. A túlfeszültség - védelemmel ellátott 3051S típusú távadók nem felelnek meg az IEC számú szabvány pontja szerinti 500 V-os teszt követelményeinek. Ezt telepítéskor figyelembe kell venni. 28

29 Rövid útmutató Kína E3 Kína tűz- és porrobbanásbiztos Tanúsítvány: 3051S: GYJ111400X [gyártás helye: USA, Kína, Szingapúr] 3051SFx: GYJ X [gyártás helye: USA, Kína, Szingapúr] 3051S-ERS: GYJ101345X [gyártás helye: USA, Kína, Szingapúr] Szabványok: 3051S: GB , GB , GB SFx: GB , GB , GB , GB S-ERS: GB , GB Jelölések: 3051S: Ex d IIC T5/T6; DIP A20 TA105 C; IP SFx: Ex d IIC T5/T6 Ga/Gb; DIP A20 TA105 C; IP S-ERS: Ex d IIC T5/T6 A biztonságos használat speciális feltételei (X): 1. A tanúsítványok hatálya csak a nyomástávadókat, azaz a 3051SC, a 3051ST, a 3051SL és a 300S sorozat tagjait fedi le. 2. A környezeti hőmérséklet tartománya 20 C-tól +60 C-ig terjed. 3. A hőmérsékleti osztály és a technológiai közeg maximális hőmérséklete közötti összefüggés az alábbiak szerint alakul: Hőmérsékleti osztály Technológiai közeg hőmérséklete ( C) T5 95 C T4 130 C T3 190 C 4. A földelést a tokozatban megbízhatóan kell csatlakoztatni. 5. A távadó telepítése, használata és karbantartása során be kell tartani a következő figyelmeztetést: Ne nyissa ki a fedelet, míg az áramkör aktív. 6. A telepítés során a tűzbiztos tokozatot nem érheti károsító hatású keverék. 7. Veszélyes helyre való telepítés esetén a NEPSI által tanúsított, a GB és GB szabvány szerinti Ex d IIC típusú védelemmel ellátott kábelbemenetet kell alkalmazni. A kábelbemenetnek a távadóra való felszerelésekor 5 teljes menetet kell behajtani. A gyúlékony por jelenlétében használt nyomástávadók kábelbemeneteit IP66 szintű érintésvédelemmel kell ellátni. 8. A kábelnek a kábelbevezetés kézikönyvében leírt átmérőjűnek kell lennie. A szorítóanyát meg kell húzni. A tömítőgyűrűt az öregedésre való tekintettel időben ki kell cserélni. 9. A karbantartást veszélytelen környezetben kell végezni. 10. Végfelhasználók számára nem engedélyezett a belső alkatrészek cseréje. 11. A távadó telepítése, használata és karbantartása során kövesse a következő szabványokat: GB Elektromos berendezések robbanásveszélyes gáz környezetben 13. rész: Robbanásveszélyes gázt tartalmazó környezetben használt berendezések javítása és felújítása 29

30 I3 GB Villamos berendezések robbanásveszélyes gáz környezetben 15. rész: Elektromos berendezések veszélyes területen (bányák kivételével) GB Robbanásveszélyes környezetbe szánt elektromos eszközök kialakítási és jóváhagyási szabályzata, tűzveszélyes elektromos berendezések szerelése GB Biztonsági előírások robbanásveszélyes port tartalmazó környezetben GB Robbanásveszélyes por jelenlétében használható elektromos berendezések 1-2. Rész: Tokozat és felületihőmérséklet-korlátozások által védett elektromos berendezések kiválasztás, telepítés és karbantartás Kína, gyújtószikra-mentességi Tanúsítvány: 3051S: GYJ111401X [gyártás helye: USA, Kína, Szingapúr] 3051SFx: GYJ X [gyártás helye: USA, Kína, Szingapúr] 3051S-ERS: GYJ111265X [gyártás helye: USA, Kína, Szingapúr] Szabványok: 3051S: GB , GB SFx: GB3836.1/4-2010, GB , GB S-ERS: GB , GB Jelölések: 3051S: Ex ia IIC T4 3051SFx: Ex ia IIC T4 Ga, DIP A20 TA105 C; IP S-ERS: Ex ia IIC T4 A biztonságos használat speciális feltételei (X): 1. Az X szimbólum különleges használati feltételeket jelöl: A és F kimeneti kód esetén: A készülék nem felel meg a GB sz. szabvány es cikkelyében előírt 500 Vrms szigetelési tesztnek. 2. A környezeti hőmérséklet tartománya: Kimeneti kód Környezeti hőmérséklet A -50 C T körny +70 C F -50 C T körny +60 C 3. Gyújtószikra-mentességi paraméterek: Kimeneti kód Tokozatkód Kijelzőkód Max. bemeneti feszültség: U i (V) Max. bemeneti áramerősség: I i (ma) Max. bemeneti teljesítmény: P i (W) Maximális belső paraméter: C i (nf) Maximális belső paraméter: L i (uh) A =00 / A 00 / ,4 2,4 A 00 M7/M8/M ,2 F 00 / ,3 0 0 F FISCO 00 / 17, ,

31 Rövid útmutató N3 4. Robbanásveszélyes gázok környezetében használható, robbanásbiztos rendszer kialakításához a terméket Ex tanúsítvánnyal rendelkező kapcsolódó berendezésekkel kell használni. A vezetékeknek és sorkapocs-csatlakozásoknak meg kell felelniük a termék és a kapcsolódó berendezések kézikönyveiben szereplő utasításoknak. 5. A termék és a kapcsolt berendezések közötti kábelek árnyékoltak (szigetelt árnyékolás) legyenek. Az árnyékolást nem veszélyes helyen megbízhatóan földelni kell. 6. A termék megfelel a FISCO IEC :2008 szabványban lefektetett, terepi eszközökre vonatkozó előírásoknak. A termék FISCO-modell szerinti gyújtószikramentes áramkörbe való csatlakoztatásra érvényes FISCO-paraméterei a fentiekben szerepelnek. 7. A végfelhasználóknak belső alkatrészt nem szabad módosítaniuk, a problémát a termék károsodásának elkerülése érdekében a gyártóval kell rendezniük. 8. A készülék telepítése, használata és karbantartása során kövesse a következő szabványokat: GB Elektromos berendezések robbanásveszélyes gáz környezetben 13. rész: Robbanásveszélyes gázt tartalmazó környezetben használt berendezések javítása és felújítása GB Elektromos berendezések robbanásveszélyes gáz környezetében 15. rész: Elektromos berendezések veszélyes területen (bányák kivételével) GB Elektromos berendezések robbanásveszélyes gáz környezetében 16. rész: Elektromos berendezések ellenőrzése és karbantartása (a bányák kivételével) GB Robbanásveszélyes környezetbe szánt elektromos eszközök kialakítási és jóváhagyási szabályzata, tűzveszélyes elektromos berendezések szerelése Kínai n típus Tanúsítvány: 3051S: GYJ101112X [gyártás helye: Kína] 3051SF: GYJ101125X [gyártás helye: Kína] Szabványok: GB , GB Jelölések: Ex nl IIC T5 A biztonságos használat speciális feltételei (X): 1. Az X szimbólum különleges használati feltételeket jelöl: A berendezés nem felel meg az 1 perces 500 V-os földszigetelés-próbának. Ezt a körülményt a telepítés során figyelembe kell venni. 2. A környezeti hőmérséklet-tartomány: -40 C T körny 70 C. 3. A külső csatlakozásokon és a fel nem használt kábelbemeneteken NEPSI tanúsítvánnyal igazoltan Ex e vagy Ex n védelemtípusú, a ház által biztosított IP66 fokozatú tömszelencét, védőcsövet és záródugókat kell használni. 31

32 4. Energiakorlátozó paraméterek: Típus Sorkapcsok Max. bemeneti feszültség: U i (V) Max. bemeneti áramerősség: I i (ma) Max. bemeneti teljesítmény: P i (W) Maximális belső paraméter: C i (nf) Maximális belső paraméter: L i (uh) 3051S-C/T 3051S HART, 4 20 ma/sis 3051S Fieldbus/ Profibus 1 és 5 között +, és CAN ,4 0 + és , S FISCO + és 17, , Távoli telepítés készülékháza + és Megjegyzés A távoli telepítés készülékházát közvetlenül kell csatlakoztatni a 3051S típus +, és CAN HART csatlakozóihoz, olyan kábellel, amelynek maximális kapacitása és indukciója nem haladja meg a 24 nf, illetve a 60 uh értéket. 5. A 3051S típusú nyomástávadók megfelelnek a FISCO IEC :2008 számú szabványban lefektetett, terepi eszközökre vonatkozó előírásoknak. A 3051S típusú berendezések FISCO-modell szerinti gyújtószikramentes áramkörbe való csatlakoztatásra érvényes FISCO-paraméterei a fentiekben szerepelnek. 6. A robbanásveszélyes gáz környezetében használható robbanásbiztos rendszer kialakításához a terméket a NEPSI által a GB és GB szabványok előírásai szerinti energiakorlátozási tanúsítvánnyal rendelkező kapcsolódó berendezésekkel kell használni. 7. A készülék és a kapcsolt energiakorlátozásos berendezések között árnyékolt kábelt (szigetelt árnyékolású kábelt) kell alkalmazni. A kábel árnyékolását nem veszélyes helyen megbízhatóan földelni kell. 8. A karbantartást veszélytelen környezetben kell végezni. 9. A végfelhasználóknak belső alkatrészt nem szabad módosítaniuk, a problémát a termék károsodásának elkerülése érdekében a gyártóval kell rendezniük. 32

33 Rövid útmutató 10. A termék telepítése, használata és karbantartása során kövesse a következő szabványokat: GB Elektromos berendezések robbanásveszélyes gáz környezetben 13. rész: Robbanásveszélyes gázt tartalmazó környezetben használt berendezések javítása és felújítása GB Elektromos berendezések robbanásveszélyes gáz környezetében 15. rész: Elektromos berendezések veszélyes területen (bányák kivételével) GB Elektromos berendezések robbanásveszélyes gáz környezetében 16. rész: Elektromos berendezések ellenőrzése és karbantartása (a bányák kivételével) GB Robbanásveszélyes környezetbe szánt elektromos eszközök kialakítási és jóváhagyási szabályzata, tűzveszélyes elektromos berendezések szerelése 33

34 EAC Fehéroroszország, Kazahsztán, Oroszország EM IM Japán E4 Az Eurázsiai Gazdasági Unió (EAC) vámuniós műszaki előírásai tűzbiztosság Tanúsítvány: További információkért forduljon az Emerson Process Management képviselőihez. Az Eurázsiai Gazdasági Unió (EAC) vámuniós műszaki előírásai tűzbiztosság Tanúsítvány: További információkért forduljon az Emerson Process Management képviselőihez. Japán tűzbiztossági Tanúsítvány: TC15682, TC15683, TC15684, TC15685, TC15686, TC15687, TC15688, TC15689, TC15690, TC17099, TC17100, TC17101, TC17102, TC18876 Jelölések: Ex d IIC T6 Koreai Köztársaság EP IP Koreai Köztársaság tűzbiztosság Tanúsítvány: 12-KB4BO-0180X [gyártás helye: USA], 11-KB4BO-0068X [gyártás helye: Szingapúr] Jelölések: Ex d IIC T5 vagy T6 Koreai Köztársaság gyújtószikramentesség Tanúsítvány: 12-KB4BO-0202X [HART gyártás helye: USA], 12-KB4BO-0204X [Fieldbus gyártás helye: USA], 12-KB4BO-0203X [HART gyártás helye: Szingapúr], 13-KB4BO-0296X [Fieldbus gyártás helye: Szingapúr] Jelölések: Ex ia IIC T4 Kombinációk K1 K2 K5 K6 K7 KA KB KC KD KG KM KP az E1, I1, N1 és ND kombinációja az E2 és I2 kombinációja az E5 és I5 kombinációja az E6 és I6 kombinációja az E7, I7 és N7 kombinációja az E1, I1, E6 és I6 kombinációja az E5, I5, E6, és I6 kombinációja az E1, I1, E5 és I5 kombinációja az E1, I1, E5, I5, E6 és I6 kombinációja az IA, IE, IF és IG kombinációja az EM és IM kombinációja az EP és IP kombinációja 34

35 Rövid útmutató További tanúsítványok SBS American Bureau of Shipping (Amerikai Hajózási Hivatal ABS) típusengedély Tanúsítvány: 00-HS PDA Rendeltetésszerű használat: Folyadékok, gázok és gőzök relatív vagy abszolút nyomásának mérése ABS besorolású hajókon, tengeri és part menti létesítményekben. ABS szabályok: 2013, acéltestű hajókra vonatkozó szabályok, 1-1-4/7.7, 1-1-A3, 4-8-3/1.7, 4-8-3/1.11.1, 4-8-3/13.1 SBV Bureau Veritas (BV) típusengedély Tanúsítvány: 31910/A0 BV Követelmények: Acélhajók osztályozásának Bureau Veritas szabályai Alkalmazás: A megjelölt hajókra érvényes: AUT-UMS, AUT-CCS, AUT-PORT és AUT-IMS SDN Det Norske Veritas (DNV) típusengedély Tanúsítvány: A Rendeltetésszerű használat: A Det Norske Veritas hajók, nagy sebességű és könnyű motorcsónakok osztályozási szabályai és a Det Norske Veritas nyílt vízi szabványai szerint Alkalmazás: Elhelyezési osztályok Típus Hőmérséklet Páratartalom Rezgés EMC Burkolat 3051S D B A A D / IP66 / IP68 SLL Lloyds Register (LR) típusengedély Tanúsítvány: 11/60002(E3) Alkalmazás: Környezetvédelmi kategóriák: ENV1, ENV2, ENV3 és ENV5 D3 Átadási mérés Kanadai méréspontossági jóváhagyás Tanúsítvány: AG-0501, AV-2380C 35

36 14. ábra. EK-megfelelőségi nyilatkozat a Rosemount 3051S típushoz EC Declaration of Conformity No: RMD 1044 Rev. S We, Rosemount Inc Market Boulevard Chanhassen, MN USA declare under our sole responsibility that the product, manufactured by, Model 3051S Series Pressure Transmitters Model 3051SF Series Flowmeter Transmitters Model 300S Housings Rosemount Inc Market Boulevard Chanhassen, MN USA to which this declaration relates, is in conformity with the provisions of the European Community Directives, including the latest amendments, as shown in the attached schedule. Assumption of conformity is based on the application of the harmonized standards and, when applicable or required, a European Community notified body certification, as shown in the attached schedule. (signature) Vice President of Global Quality (function name - printed) Kelly Klein (name - printed) 3 Apr 2014 (date of issue) Page 1 of 6 Document Rev: 2013_A 36

37 Rövid útmutató EC Declaration of Conformity No: RMD 1044 Rev. S EMC Directive (2004/108/EC) All Models Harmonized Standards: EN :2006, EN :2006 R&TTE Directive (1999/5/EC) All Models with Output Code X Harmonized Standards: EN : V2.1.1 ( ), EN : 2001, EN V ( ) Page 2 of 6 Document Rev: 2013_A 37

38 PED Directive (97/23/EC) EC Declaration of Conformity No: RMD 1044 Rev. S 3051S Series Pressure Transmitters Model 3051S_CA4; 3051S_CD2, 3, 4, 5 (also with P0 & P9 option) Pressure Transmitters QS Certificate of Assessment EC Certificate No CE-HOU-DNV Module H Conformity Assessment Evaluation standards: ANSI / ISA :2004, IEC :1999 All other model 3051S Pressure Transmitters Sound Engineering Practice Transmitter Attachments: Diaphragm Seal Process Flange - Manifold Sound Engineering Practice 3051SF Series Flowmeter Pressure Transmitters Model 3051SF Flowmeter Transmitters (See Table) QS Certificate of Assessment CE-0041-PED-H-RMT USA Module H Conformity Assessment Model/Randge PED Category Group 1 Fluid Group 2 Fluid 3051SFA: 1500# & 2500# All Lines II SEP 3051SFA: Sensor Size 2 150# 6 to 24 Line I SEP 3051SFA: Sensor Size 2 300# 6 to 24 Line II I 3051SFA: Sensor Size 2 600# 6 to 16 Line II I 3051SFA: Sensor Size 2 600# 18 to 24 Line III II 3051SFA: Sensor Size 3 150# 12 to 44 Line II I 3051SFA: Sensor Size 3 150# 46 to 72 Line III II 3051SFA: Sensor Size 3 300# 12 to 72 Line III II 3051SFA: Sensor Size 3 600# 12 to 48 Line III II 3051SFA: Sensor Size 3 600# 60 to 72 Line IV III 3051SFP: 150#, 300#, 600# 1-1/2 I SEP 3051SFP: 300# & 600# 1-1/2 II I 3051SFP: 1-1/2 Threaded & Welded II I Page 3 of 6 Document Rev: 2013_A 38

39 Rövid útmutató EC Declaration of Conformity No: RMD 1044 Rev. S All other model 3051SF Flowmeter Transmitters Sound Engineering Practice ATEX Directive (94/9/EC) Model 3051S Pressure Transmitters and 3051SF Flowmeter Transmitters BAS01ATEX1303X Intrinsic Safety Certificate Equipment Group II, Category 1 G Ex ia IIC T4 Ga Harmonized Standards Used: EN :2012 Other Standards Used: EN :2012 BAS01ATEX3304X Type n Certificate Equipment Group II, Category 3 G Ex na IIC T5 Gc Harmonized Standards Used: EN :2010 Other Standards Used: EN :2012 BAS01ATEX1374X Dust Certificate Equipment Group II, Category 1 D Ex ta IIIC T105 C T C Da Harmonized Standards Used: EN :2009 Other Standards Used: EN :2012 BAS04ATEX0181X Mining Certificate Equipment Group I, Category M1 Ex ia I Ma Harmonized Standards Used: EN :2012 Other Standards Used: EN :2012 Page 4 of 6 Document Rev: 2013_A 39
