1 Gyorstelepítési útmutató szeptember Rosemount 248 Vezeték nélküli Rosemount 248 Wireless (vezeték nélküli) hőmérséklet-távadó Indítás Vezeték nélküli berendezésekre vonatkozó szempontok 1. lépés: Beszerelés 2. lépés: A működés ellenőrzése Referencia információ Terméktanúsítványok Vége

2 Rosemount 248 Vezeték nélküli Gyorstelepítési útmutató szeptember 2010 Rosemount Inc. Minden jog fenntartva. Minden védjegy felett tulajdonosa rendelkezik. Emerson Process Management Rosemount Division 8200 Market Boulevard Chanhassen, MN USA Tel. (USA): (800) Tel. (nemzetközi): (952) Fax: (952) Rosemount Temperature GmbH Frankenstrasse Karlstein Németország Tel.: +49 (6188) Fax: +49 (6188) Emerson Process Management Kft. H-1146 Budapest, Hungária krt Magyarország Tel.: Fax: Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Szingapúr Tel.: (65) Fax: (65) / (65) Enquiries@AP.EmersonProcess.com FONTOS MEGJEGYZÉS Ez a telepítési útmutató a Rosemount 248 vezeték nélküli távadókhoz ad általános utasításokat. Nem tartalmaz részletes konfigurálási, diagnosztikai, karbantartási, javítási, hibaelhárítási vagy szerelési utasításokat. További utasításokért lásd a Rosemount 248 vezeték nélküli típus kézikönyvét (azonosítószám: ). A kézikönyv és ez a gyorstelepítési útmutató elektronikus formában is elérhető a címen. FIGYELMEZTETÉS! A robbanások halálos vagy súlyos sérüléseket eredményezhetnek: A távadó robbanásveszélyes környezetben csak a vonatkozó helyi, országos és nemzetközi szabványoknak, rendeleteknek és gyakorlatnak megfelelően telepíthető. A biztonságos szereléssel kapcsolatos megszorítások miatt kérjük, tanulmányozza át a Terméktanúsítványok című részt. Mielőtt robbanásveszélyes környezetben csatlakoztatna egy kézi kommunikátort, győződjön meg arról, hogy a műszerek a gyújtószikra-mentességi vagy sújtólég-biztossági előírások szerint vannak-e bekötve! Egy esetleges áramütés halálos vagy súlyos sérülést okozhat. Ne érjen a vezetékekhez és a sorkapcsokhoz. A vezetékekben nagyfeszültség lehet jelen, amely áramütést okozhat. Ez a készülék megfelel az FCC (Amerikai Szövetségi Távközlési Hatóság) szabályzata 15. részében foglalt előírásoknak. A készülék működtetése a következő feltételekhez van kötve: A készülék nem okozhat káros interferenciát. A készüléknek fogadnia kell tudni bármely, a készüléket érő interferenciát, beleértve a működési zavarokat okozó interferenciát is. A készüléket úgy kell felszerelni, hogy annak antennája legalább 20 cm távolságra legyen minden személytől. A tápegység cseréje veszélyes környezetben is megengedett. A tápegység felületi ellenállása egy gigaohmnál nagyobb, és ennek megfelelően kell beszerelni a vezeték nélküli eszköz tokozásába. Az elektrosztatikus töltések felhalmozódásának megakadályozása érdekében a beszerelés helyére történő szállítás, valamint a beszerelés helyéről történő elszállítás során óvatosan kell eljárni. 2

3 Gyorstelepítési útmutató szeptember Rosemount 248 Vezeték nélküli FONTOS MEGJEGYZÉS Vezeték nélküli berendezésekre vonatkozó szállítási előírások: Az Önnek szállított készülék nem tartalmaz beszerelt tápegységet. A készülék szállítása előtt távolítsa el a tápegységet. Minden tápegység két C méretű lítium telepet tartalmaz. Az elsődleges lítiumakkumulátorok szállítását az amerikai Szállításügyi Minisztérium, valamint az IATA (Nemzetközi Légiszállítási Szövetség), az ICAO (Nemzetközi Polgári Repülési Szervezet), és az ADR (Veszélyes Áruk Közúti Szállításáról szóló Európai Megállapodás) is szabályozza. A szállítmányozó felelőssége annak biztosítása, hogy a szállítás megfeleljen a fenti vagy más helyi előírásoknak. Szállítás előtt nézzen utána az érvényben lévő előírásoknak és követelményeknek. VEZETÉK NÉLKÜLI BERENDEZÉSEKRE VONATKOZÓ SZEMPONTOK Bekapcsolási sorrend A Rosemount 248 Wireless vagy bármilyen más berendezést csak azután telepítse, hogy a Smart Wireless Gateway ( Gateway ) feltelepítette és meggyőződött annak megfelelő működéséről. A vezeték nélküli berendezéseket a csatlakozóegységtől való távolságuk sorrendjében kell bekapcsolni, a legközelebbivel kezdve. Ezzel a hálózat telepítése egyszerűbbé és gyorsabbá válik. A csatlakozóegységen kapcsolja be az Active Advertising funkciót, hogy az új eszközök gyorsabban csatlakozhassanak a hálózathoz. További információkért lásd a Smart Wireless Gateway referencia kézikönyvét (dokumentum száma: ). Az antenna helyzete Az antennát lefele vagy felfele függőlegesen kell elhelyezni, körülbelül 1 m-re minden nagy méretű szerkezettől, épülettől vagy vezető felülettől, hogy biztosítható legyen az eszközök közötti zavartalan kommunikáció. 1. ábra A vezeték nélküli antenna elhelyezése 3

4 Rosemount 248 Vezeték nélküli Gyorstelepítési útmutató szeptember Védőcső-csatlakozás Felszereléskor ellenőrizze, hogy az egyes kábelbevezetések le vannak-e zárva jóváhagyott menettömítő anyaggal bekent tömszelencedugóval, vagy tartalmaznak-e kábelátvezetést és jóváhagyott menettömítő anyaggal ellátott tömszelencét. 2. ábra Rosemount 248 Wireless védőcső-csatlakozások Védőcső-csatlakozás Védőcső-csatlakozás Kézi kommunikátor csatlakozásai A tápegységet be kell helyezni a készülékbe ahhoz, hogy a kézi kommunikátor összekapcsolódhasson a 248 Wireless (vezeték nélküli) távadóval. A készülékkel történő kézi kommunikációhoz egy megfelelő 248 Wireless DD-t (device description) használó kézi kommunikátorra van szükség. Ki kell választani a meglévő protokollhoz használható megfelelő DD-t. A 248-as kézi kommunikátor csatlakoztatását lásd a 3. ábra. 3. ábra A Rosemount Wireless és a kézi kommunikátor csatlakoztatási ábrája 4

5 Gyorstelepítési útmutató szeptember Rosemount 248 Vezeték nélküli 1. LÉPÉS: BESZERELÉS A Rosemount 248 Wirelesst kétféle konfigurációban lehet telepíteni: Közvetlen csatlakoztatással, mely esetben az érzékelő közvetlenül a 248-as készülék védőcsőbemenetéhez csatlakozik, vagy terepi csatlakoztatással, amikor az érzékelő a 248-es házától külön kerül felszerelésre, majd vezetékkel vagy védőcsőbemenettel csatlakozik a 248-ashoz. Válassza a csatlakoztatás konfigurációjának megfelelő telepítési sorrendet. A 248 Wireless felszerelésekor ellenőrizze, hogy az egyes kábelbevezetések le vannak-e zárva jóváhagyott menettömítő anyaggal bekent tömszelencedugóval, vagy tartalmaznak-e kábelátvezetést és jóváhagyott menettömítő anyaggal ellátott tömszelencét. Közvetlen szerelés A közvetlen csatlakoztatás nem alkalmazható, ha Swagelok szerelvénnyel telepíti a berendezést. 1. Szerelje fel az érzékelőt a szokványos telepítési eljárás szerint. Minden csatlakozásnál használjon jóváhagyott menettömítést. 2. Csatlakoztassa az érzékelőt a 248-as házához a menetes védőcsőszerelvény segítségével. 3. Kösse az érzékelő vezetékeit a sorkapcsokhoz a bekötési rajznak megfelelően. 4. Csatlakoztassa a tápegységet. 5. A tápegység csatlakoztatásához távolítsa el a műanyag dugót a dugaszhelyről. MEGJEGYZÉS: A vezeték nélküli berendezéseket a Smart Wireless Gateway-től való távolságuk sorrendjében kell bekapcsolni, kezdve a Gateway-hez legközelebbivel. Ezzel a hálózat telepítése egyszerűbbé és gyorsabbá válik. 6. Helyezze vissza a ház fedelét, és húzza meg a biztonsági előírások által megkívánt mértékben. Mindig biztosítsa a hermetikus szerelést, hogy az elektronika házfedele fémes érintkezésben legyen a tokozással, a menetek túlhúzása nélkül. 5

6 Rosemount 248 Vezeték nélküli Gyorstelepítési útmutató szeptember 7. Az antennát állítsa függőleges helyzetbe, egyenesen felfelé vagy lefelé. Az antenna legyen legalább 0,91 m-re minden nagy méretű szerkezettől, vagy épülettől, hogy biztosítható legyen az eszközök közötti zavartalan kommunikáció. Megjegyzés: Az ábra az antenna forgatási lehetőségeit mutatja. Az antenna elfordíthatósága minden konfigurációban lehetővé teszi a lehető legjobb felszerelési módot. Terepi szerelés 1. Szerelje fel az érzékelőt a szokványos telepítési eljárás szerint. Minden csatlakozásnál használjon jóváhagyott menettömítést. 2. Vezesse el a vezetékeket (és, amennyiben szükséges, a védőcsövezést) az érzékelőtől a 248-asig. 3. Húzza át a vezetékeket a 248-as menetes védőcsőbemenetén. 4. Kösse az érzékelő vezetékeit a sorkapcsokhoz a bekötési rajznak megfelelően. 5. Csatlakoztassa a tápegységet. 6. A tápegység csatlakoztatásához távolítsa el a műanyag dugót a dugaszhelyről. MEGJEGYZÉS: A vezeték nélküli berendezéseket a Smart Wireless Gateway-től való távolságuk sorrendjében kell bekapcsolni, kezdve a Gateway-hez legközelebbivel. Ezzel a hálózat telepítése egyszerűbbé és gyorsabbá válik. 7. Helyezze vissza a ház fedelét, és húzza meg a biztonsági előírások által megkívánt mértékben. Mindig biztosítsa a hermetikus szerelést, hogy az elektronika házfedele fémes érintkezésben legyen a tokozással, a menetek túlhúzása nélkül. 6

7 Gyorstelepítési útmutató szeptember Rosemount 248 Vezeték nélküli 8. Helyezze el az antennát függőlegesen, felfele vagy lefele állítva. Az antenna legyen legalább 0,91 m-re minden nagy méretű szerkezettől, vagy épülettől, hogy biztosítható legyen az eszközök közötti zavartalan kommunikáció. 7

8 Rosemount 248 Vezeték nélküli Gyorstelepítési útmutató szeptember 2. LÉPÉS: A MŰKÖDÉS ELLENŐRZÉSE A működést három helyen ellenőrizheti: a kézi kommunikátor segítségével, a Smart Wireless Gateway integrált webszerverén keresztül, vagy az AMS Wireless Configurator alkalmazásával. Kézi kommunikátor A művelet kézi kommunikátorral történő ellenőrzéséhez nézze át a gyorsbillentyűsorrendeket az 1. táblázat. A művelet ellenőrzéséhez válassza ki a kommunikációs állapot paraméterét. A 248 Wireless kézi kommunikátorhoz történő csatlakoztatásához lásd: 3. ábra: A Rosemount Wireless és a kézi kommunikátor csatlakoztatási ábrája oldalszám: 4. 1 táblázat. Rosemount 248 Wireless gyorsbillentyűsorrend Funkció Billentyűkombináció Menüelemek Kommunikáció 3,3 Join Status (Kapcsolódás állapota), Communications Status (Kommunikáció állapota), Join Mode (Kapcsolódási üzemmód), Number of Available Neighbors (Elérhető szomszédok száma), Number of Advertisements Heard (Beérkezett felhívások száma), Number of Join Attempts (Kapcsolódási kísérletek száma) Smart Wireless Gateway A csatlakozóegység integrált webszerverén lépjen az Explorer>Status (Állapot) oldalra. Ez az oldal megmutatja, hogy a készülék csatlakozott-e a hálózatra, és hogy megfelelően kommunikál-e. MEGJEGYZÉS: Több percig is eltarthat, amíg a készülék csatlakozik a hálózathoz. MEGJEGYZÉS: Ha azonnali riasztás jelenik meg, amikor a készülék csatlakozik a hálózathoz, ezt valószínűleg az érzékelő beállítása okozza. Ellenőrizze az érzékelő huzalozását (lásd: 6. ábra: A Rosemount 248 Wireless sorkapocs- kiosztása oldalszám: 10) és az érzékelő beállításait (lásd: 3. táblázat Rosemount 248 Wireless gyorsbillentyűsorrendek oldalszám: 10). 4. ábra Smart Wireless Gateway Network Settings (hálózati beállítások) 8

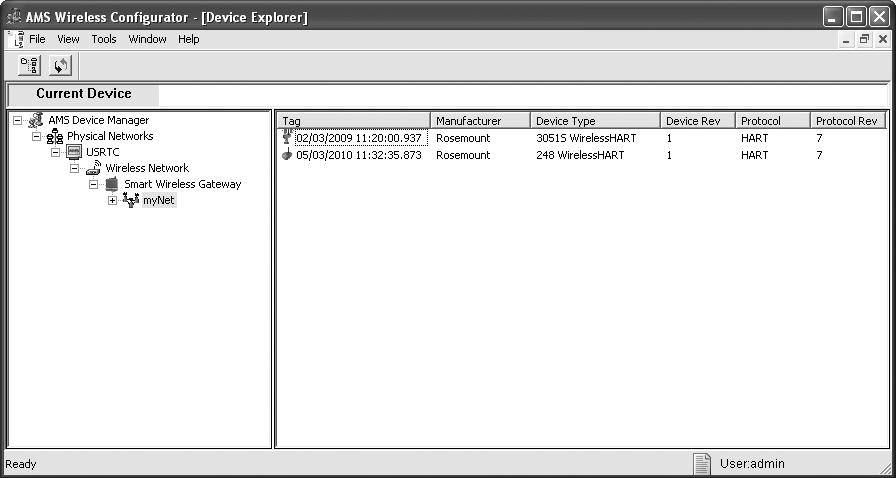

9 Gyorstelepítési útmutató szeptember Rosemount 248 Vezeték nélküli AMS Wireless Configurator Amint a készülék csatlakozott a hálózatra, megjelenik a Wireless Configurator (vezeték nélküli konfigurátor) ablakban, ahogy az alábbi képen is látszik. 5. ábra Rosemount 248 Wireless az AMS Wireless Configurator alkalmazásban Hibaelhárítás Ha bekapcsolás után a készülék nem csatlakozott a hálózatra, ellenőrizze a Network ID (Hálózati azonosító) és a Join Key (Belépőkód) megfelelő beállítását, és ellenőrizze, hogy az Active Advertising funkció a Smart Wireless Gateway egységen engedélyezve lett-e. A készülék hálózati azonosítójának és belépőkódjának meg kell egyeznie a Gateway hálózati azonosítójával és belépőkódjával. A hálózati azonosítót és a belépőkódot a csatlakozóegységből tudhatja meg, ha felkeresi a Setup>Network>Settings (Beállítás>Hálózat>Beállítások) lapot a webszerveren (lásd: 4. ábra: Smart Wireless Gateway Network Settings (hálózati beállítások) oldalszám: 8). A hálózati azonosítót és a belépőkódot a következő gyorsbillentyűsorrenddel lehet megváltoztatni a vezeték nélküli készüléken: 2 táblázat. Rosemount 248 Wireless gyorsbillentyűsorrend Funkció Billentyűkombináció Menüelemek Join Device to Network (Készülék csatlakoztatása a hálózatra) 2, 1, 1 Join Device to Network (Készülék csatlakoztatása a hálózatra) 9

10 Rosemount 248 Vezeték nélküli Gyorstelepítési útmutató szeptember Referencia információ 6. ábra A Rosemount 248 Wireless sorkapocs- kiosztása MEGJEGYZÉS: A vezeték nélküli készüléket a tápegység csatlakoztatásával áram alá kell helyezni ahhoz, hogy a kézi kommunikátorral kapcsolatot tudjon létesíteni. 3 táblázat. Rosemount 248 Wireless gyorsbillentyűsorrendek Billentyűkombináció Funkció Device Information Eszközinformáció Menüelemek 2, 2, 5, 3 Manufacturer (gyártómű), Model (típus), Final Assembly Number (Végső összeállítási szám), Universal (Univerzális), Field Device (Kézi eszköz), Software (Szoftver), Hardware (Hardver), Descriptor (Leíró), Message (Üzenet), Date (Dátum), Model Number I, Model Number II, Model Number III (Típusszám I, II, III), SI Unit Restriction (SI-mértékegységek korlátozása), Country (Ország), Device ID (Készülékazonosító) Vezetett telepítés 2, 1 Join Device to Network (Készülék csatlakoztatása a hálózatra), Configure Update Rate (Frissítési gyakoriság konfigurálása), Configure Sensor (Érzékelő konfigurálása), Calibrate Sensor (Érzékelők kalibrálása) Kézi beállítás 2, 2 Wireless (Vezeték nélküli), Process Sensor (Folyamatérzékelő), Percent of Range (Tartomány százaléka), Device Temperatures (Készülék-hőmérsékletek), Device Information (Eszközinformáció), Other (Egyéb) Vezeték nélküli konfiguráció 2, 2, 1 Network ID (Hálózati azonosító), Join Device to Network (Készülék csatlakozása a hálózatra), Update Rate (Frissítési gyakoriság), Configure Broadcast Power Level (Adási teljesítményszint konfigurálása), Power Mode (Tápegység-üzemmód), Power Source (Tápáramforrás) Érzékelő kalibrálása 3, 4, 1 Current Upper Trim (Jelenlegi felső korrekció), Current Lower Trim (Jelenlegi alsó korrekció), Lower Sensor Trim (Érzékelő alsó korrekciója), Upper Sensor Trim (Érzékelő felső korrekciója), Recall Factory Trim (Gyári korrekció visszahívása), RTD 2 Wire Offset (kétvezetékes RTD vezeték korrekció) 10

11 Gyorstelepítési útmutató szeptember Rosemount 248 Vezeték nélküli 7. ábra 65-ös sorozat, 68-as sorozat, 78-as sorozat és 58C vezeték konfigurációk Egyedi érzékelő Fehér (1) Fehér (2) Vörös (3) Vörös (4) 8. ábra Vezeték konfigurációk, 183. sorozat J típus + Fehér (2) E típus +Lila (2) K típus Vörös (3) +Sárga (2) T típus Vörös (3) +Kék (2) Vörös (3) Vörös (3) 9. ábra 185-ös sorozatú hőelemvezeték-konfigurációk J típus + Fekete (2) N típus +Vörös (2) Fehér (3) Fehér (3) K típus + Zöld (2) Fehér (3) MEGJEGYZÉS: A fenti bekötési rajzok csak Rosemount érzékelőkre vonatkoznak. 11

12 Rosemount 248 Vezeték nélküli Gyorstelepítési útmutató szeptember TERMÉKTANÚSÍTVÁNYOK Hivatalos gyártóüzemek Rosemount Inc. Chanhassen, Minnesota, USA Emerson Process Management GmbH & Co. Karlstein, Németország Emerson Process Management Asia Pacific Private Limited Szingapúr Az Európai Unió irányelveire vonatkozó információ A hatályos Megfelelőségi nyilatkozat a dokumentum végén található. Az Európai Unió előírásainak megfelelő Megfelelőségi nyilatkozat legfrisebb módosítása a címen érhető el. ATEX-irányelv (94/9/EK) Az Emerson Process Management teljesíti az ATEX előírásait. Elektromágneses tűrőképesség (EMC) (2004/108/EK) Az Emerson Process Management cég kielégíti az EMC irányelv előírásait. Rádióberendezések és távközlési végberendezések (R&TTE) irányelv (1999/5/EK) Az Emerson Process Management cég megfelel az RTTE irányelv előírásainak. Távközlési előírások Minden vezeték nélküli berendezésnek tanúsítvánnyal kell rendelkeznie arról, hogy megfelel-e a rádiófrekvenciák használatát szabályozó előírásoknak. Szinte minden ország megköveteli az ilyen típusú terméktanúsítványokat. Az Emerson az egész világon együttműködik a kormányhivatalokkal annak érdekében, hogy az előírásoknak teljesen megfelelő termékeket tudjon kínálni, és semmiesetre se sértse meg az adott ország vezeték nélküli berendezésekre vonatkozó irányelveit és szabályait. FCC és IC Ez a készülék megfelel az FCC (Amerikai Szövetségi Távközlési Hatóság) szabályzata 15. részében foglalt előírásoknak. A készülék működtetése a következő feltételekhez kötött: A készülék nem okozhat káros interferenciát. A készüléknek fogadnia kell tudni bármely, a készüléket érő interferenciát, beleértve a működési zavarokat okozó interferenciát is. A készüléket úgy kell felszerelni, hogy annak antennája legalább 20 cm távolságra legyen minden személytől. A Factory Mutual (FM) normál helyszínekre szóló tanúsítványa A távadót az FM a szokásos módon megvizsgálta és tesztelte arra vonatkozóan, hogy az alapvető villamos, gépészeti és tűzvédelmi követelményeknek megfelel-e. Az FM egy országosan (USA) elismert vizsgáló laboratórium (NRTL), amelyet a Szövetségi Munkavédelmi és Munkaegészségügyi Hivatal (OSHA) akkreditált. 12

13 Gyorstelepítési útmutató szeptember Rosemount 248 Vezeték nélküli Tűz- és robbanásveszélyes helyszínekre szóló tanúsítványok Észak-amerikai tanúsítványok Factory Mutual (FM) engedély I5 FM gyújtószikra-mentes, sújtólégbiztos és porrobbanásálló Tanúsítvány száma: Gyújtószikramentes: I/II/III. osztály, 1. kategória, A, B, C, D, E, F és G csoportok. Zónajelölés: I. osztály, 0. zóna, AEx ia llc Hőmérsékleti kódok: T4 (T körny = 50-től 70 C-ig) T5 (T körny = 50-től 40 C-ig) Sújtólégbiztos: I. osztály, 2. kategória, A, B, C és D csoportok számára. Hőmérsékleti kódok: T4 (T körny = 50-től 70 C-ig) T5 (T körny = 50-től 40 C-ig) Porrobbanásálló II/III. osztály, 1. kategória, E, F, G csoport. Környezetihőmérséklet-határértékek: 50 és 85 C között Burkolat: 4X/IP66/IP67 típus Gyújtószikramentes és sújtólégbiztos a Rosemount számú rajz szerinti szerelés esetén. Csak a Rosemount XXXX cikkszámú tápegységgel való használatra. A biztonságos üzemeltetéshez szükséges különleges feltételek Az elektrosztatikus feltöltődés megelőzése végett a burkolatot és az antennát nem szabad oldószerrel vagy száraz ronggyal dörzsölni, vagy tisztítani. A ház anyaga poliuretán védőbevonattal ellátott alumínium ötvözet; ennek ellenére ügyelni kell arra, hogy 0-s zónában történő elhelyezés esetén ne érje ütés vagy koptató igénybevétel. N5 FM sújtólégbiztos és porrobbanásálló Tanúsítvány száma: Sújtólégbiztos: I. osztály, 2. kategória, A, B, C és D csoportok számára. Hőmérsékleti kódok: T4 (T körny = 50-től 70 C-ig) T5 (T körny = 50-től 40 C-ig) Porrobbanásálló II/III. osztály, 1. kategória, E, F, G csoport. Környezetihőmérséklet-határértékek: 50 és 85 C között Burkolat: 4X/IP66/IP67 típus Csak a Rosemount XXXX cikkszámú tápegységgel való használatra. A biztonságos üzemeltetéshez szükséges különleges feltételek Az elektrosztatikus feltöltődés megelőzése végett a burkolatot és az antennát nem szabad oldószerrel vagy száraz ronggyal dörzsölni, vagy tisztítani. A ház anyaga poliuretán védőbevonattal ellátott alumínium ötvözet; ennek ellenére ügyelni kell arra, hogy 0-s zónában történő elhelyezés esetén ne érje ütés vagy koptató igénybevétel. 13

14 Rosemount 248 Vezeték nélküli Gyorstelepítési útmutató szeptember Canadian Standards Association (CSA) Kanadai Szabványügyi Hivatal I6 CSA gyújtószikramentes Tanúsítvány száma: Gyújtószikramentes: I. osztály, 1. kategória, A, B, C és D csoportok. Hőmérsékletkód: T3C Burkolat: 4X/IP66/IP67 típus Gyújtószikramentes a Rosemount számú rajz szerinti szerelés esetén Csak a Rosemount XXXX cikkszámú tápegységgel való használatra. Európai tanúsítványok I1 Az ATEX-irányelv szerinti gyújtószikra-mentesség Tanúsítvány száma: Baseefa10ATEX0121X II 1G Ex ia IIC Ga T4 (T körny = 60 C-tól 70 C-ig) Ex ia IIC Ga T5 (T körny = 60 C-tól 40 C-ig) Burkolat: IP66/IP A biztonságos üzemeltetéshez szükséges különleges feltételek Az elektrosztatikus feltöltődés megelőzése végett a burkolatot és az antennát nem szabad oldószerrel vagy száraz ronggyal dörzsölni, vagy tisztítani. A ház anyaga poliuretán védőbevonattal ellátott alumínium ötvözet; ennek ellenére ügyelni kell arra, hogy 0-s zónában történő elhelyezés esetén ne érje ütés vagy koptató igénybevétel. 4 táblázat. ATEX érzékelő paraméterei Érzékelő U o = 6,6 V I o = 26,2 ma P o = 42,6 mw C o = 11 ěf L o = 25 mh Csak a Rosemount XXXX cikkszámú tápegységgel való használatra. A biztonságos üzemeltetéshez szükséges különleges feltételek Az antenna felületi ellenállása nagyobb, mint egy gigaohm. Az elektrosztatikus feltöltődés megelőzése végett tilos oldószerrel vagy száraz ronggyal dörzsölni, tisztítani. 14

15 Gyorstelepítési útmutató szeptember Rosemount 248 Vezeték nélküli Nemzetközi tanúsítványok I7 IECEx gyújtószikra-mentesség Tanúsítvány száma: IECEx BAS X Ex ia IIC Ga T4 (T körny = 60 C-tól 70 C-ig) Ex ia IIC Ga T5 (T körny = 60 C-tól 40 C-ig) Burkolat: IP66/IP67 A biztonságos üzemeltetéshez szükséges különleges feltételek Az elektrosztatikus feltöltődés megelőzése végett a burkolatot és az antennát nem szabad oldószerrel vagy száraz ronggyal dörzsölni, vagy tisztítani. A ház anyaga poliuretán védőbevonattal ellátott alumínium ötvözet; ennek ellenére ügyelni kell arra, hogy 0-s zónában történő elhelyezés esetén ne érje ütés vagy koptató igénybevétel. 5 táblázat. IECEx érzékelő paraméterei Érzékelő U o = 6,6 V I o = 26,2 ma P o = 42,6 mw C o = 11 ěf L o = 25 mh Csak a Rosemount XXXX cikkszámú tápegységgel való használatra. A biztonságos üzemeltetéshez szükséges különleges feltételek Az antenna felületi ellenállása nagyobb, mint egy gigaohm. Az elektrosztatikus feltöltődés megelőzése végett tilos oldószerrel vagy száraz ronggyal dörzsölni, tisztítani. 15

16 Rosemount 248 Vezeték nélküli Gyorstelepítési útmutató szeptember 10. ábra Megfelelőségi nyilatkozat We, EC Declaration of Conformity No: RMD 1082 Rev. B Rosemount Inc Market Boulevard Chanhassen, MN USA declare under our sole responsibility that the product, manufactured by, Model 248 Rosemount Inc Technology Drive and 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN USA USA to which this declaration relates, is in conformity with the provisions of the European Community Directives, including the latest amendments, as shown in the attached schedule. Assumption of conformity is based on the application of the harmonized standards and, when applicable or required, a European Community notified body certification, as shown in the attached schedule. (signature) 7-Sept-2010 (date of issue) Timothy Layer (name - printed) Vice President Global Quality & Customer Care (function name - printed) 16

17 Gyorstelepítési útmutató szeptember Rosemount 248 Vezeték nélküli EMC Directive (2004/108/EC) EC Declaration of Conformity No: RMD 1082 Rev. B All Models with Operating Frequency and Protocol Code 3 EN :2006 R&TTE Directive (1999/5/EC) All Models with Output Code X and Operating Frequency and Protocol Code 3 EN : V1.3.2 ( ) EN : 2001 (Second Addition) EN V ( ) File ID: 248X CE Marking Page 2 of 3 248X_RMD1082B.docx 17

18 Rosemount 248 Vezeték nélküli Gyorstelepítési útmutató szeptember EC Declaration of Conformity No: RMD 1082 Rev. B ATEX Notified Bodies for EC Type Examination Certificate Baseefa. [Notified Body Number: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom ATEX Notified Body for Quality Assurance Baseefa. [Notified Body Number: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom File ID: 248X CE Marking Page 3 of 3 248X_RMD1082B.docx 18

19 Gyorstelepítési útmutató szeptember Rosemount 248 Vezeték nélküli Mi, a EK-megfelel ségi nyilatkozat Szám: RMD 1082, B módosítás Rosemount Inc Market Boulevard Chanhassen, MN Egyesült Államok m köd társaság, kizárólagos felel sséggel kijelentjük, hogy az itt leírt termék: 248-as típus: amelyeknek gyártója a Rosemount Inc Technology Drive és 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN Egyesült Államok Egyesült Államok és amely termékekre ezen nyilatkozat vonatkozik, megfelelnek az Európai Közösség irányelvei rendelkezéseinek, beleértve azok legfrissebb módosításait is, a mellékelt részletezés szerint. A megfelelés feltételezése a harmonizált szabványok alkalmazásán, valamint, ahol ez szükséges és alkalmazható, az Európai Közösség notifikált testületeinek tanúsításán alapul a mellékelt részletezés szerint szeptember 7. (kiadás dátuma) Timothy Layer (név nyomtatott bet vel) Globális Min ségbiztosítási és Ügyfélszolgálati Elnökhelyettes (beosztás nyomtatva) 19

20 Rosemount 248 Vezeték nélküli Gyorstelepítési útmutató szeptember EK-megfelel ségi nyilatkozat Szám: RMD 1082, B módosítás EMC (elektromágneses t r képességre vonatkozó) irányelv (2004/108/EK) Minden 3-as m ködési frekvencia- és protokoll-kóddal ellátott típusnál EN :2006 R&TTE irányelv (1999/5/EK) Minden X kimeneti kóddal és 3-as m ködési frekvencia- és protokollkóddal ellátott típusnál EN : V1.3.2 ( ) EN : 2001 (Második kiegészítés) EN V ( ) Fájlazonosító: 248X CE Marking Oldalszám: 2/ 3 248X_RMD1082B_hun.doc 20

21 Gyorstelepítési útmutató szeptember Rosemount 248 Vezeték nélküli EK-megfelel ségi nyilatkozat Szám: RMD 1082, B módosítás EK típusvizsgálati tanúsítványt kiállító, ATEX notifikált szervezetek Baseefa. [Notifikált szervezet nyilvántartási száma: 1180] Rockhead Business Park, Staden Lane Buxton, Derbyshire SK17 9RZ Egyesült Királyság ATEX min ségtanúsításra notifikált testület Baseefa. [Notifikált szervezet nyilvántartási száma: 1180] Rockhead Business Park, Staden Lane Buxton, Derbyshire SK17 9RZ Egyesült Királyság Fájlazonosító: 248X CE Marking Oldalszám: 3/ 3 248X_RMD1082B_hun.doc 21

22 Rosemount 248 Vezeték nélküli Gyorstelepítési útmutató szeptember 22
