1 BMW Motorrad A vezetés élménye Kezelési útmutató K 1600GT

2 Jármű/kereskedő adatai Gépjármű adatai Kereskedő adatai Modell Kapcsolattartó a szervizben Jármű azonosítószáma Úr/Úrhölgy Színkód Telefonszám Első forgalomba helyezés időpontja Hatósági rendszám Kereskedő címe/telefonszáma (cégbélyegző)

3 Üdvözli a BMW Örömünkre szolgál, hogy választása egy BMW motorkerékpárra esett, és üdvözölhetjük a BMW-t vezetők körében. Új motorkerékpárjának alapos megismerése segít, hogy biztonságosan tudjon részt venni a forgalomban. Kérjük, hogy új BMW járművének használata előtt olvassa végig ezt a kezelési útmutatót. Itt találhatja meg a jármű kezelésével kapcsolatos fontos tudnivalókat, amelyeket megismerve BMW járműve minden műszaki képességét kiaknázhatja. Itt talál információkat a karbantartásról és az ápolási feladatokról, az üzemeltetési és a közlekedésbiztonságról, valamint arról, hogy miként őrizheti meg legjobban gépjárművének értékét. A motorkerékpárral kapcsolatban felmerülő minden kérdésével kapcsolatban bármikor rendelkezésre áll BMW Motorrad Márkaszervize. BMW járműve használatához sok örömöt, valamint kellemes és biztonságos utat kíván Önnek a BMW Motorrad * *

4 Tartalomjegyzék Adott témakörök megtalálásához használja a Kezelési útmutató végén található Tárgymutatót is. 1 Általános információk... 5 Áttekintés Rövidítések és szimbólumok Felszereltség Műszaki adatok Aktualitás Áttekintés... 9 Bal oldali teljes nézet Jobb oldali teljes nézet Bal oldali kombinált kapcsoló Jobb oldali kombinált kapcsoló A kétszemélyes ülés alatt Műszeregység Kijelzések Többfunkciós kijelző Szimbólumok jelentése Hatótávolság Környezeti hőmérséklet Abroncsnyomások Olajszint visszajelzője Szervizkijelző Figyelmeztető és ellenőrző lámpák Figyelmeztető jelzések Kezelés Gyújtáskapcsoló és kormányzár Elektronikus indításgátló (EWS) Többfunkciós kijelző Fedélzeti számítógép Teljes útszakasz számláló Világítás Irányjelző Vészvillogó Vészleállító kapcsoló Markolatfűtés Ülésfűtés Dinamikus Vonóerő-szabályozás DTC Üzemmód Vezetőülés Szélvédő Szélterelő szárny Sebességtartó automatika Tárolórekeszek Tengelykapcsoló Fék Tükrök Rugó-előfeszítés Lengéscsillapítás Elektronikus futómű-beállítás (ESA) Központi zár Riasztóberendezés (DWA) Gumiabroncsok

5 5 Motorozás Biztonsággal kapcsolatos megjegyzések Ellenőrzőlista Indítás Bejáratás Fékek Motorkerékpár leparkolása Tankolás Motorkerékpár rögzítése szállításhoz A technikáról részletesen Üzemmód Fékberendezés BMW Motorrad Integral ABS rendszerrel Motorvezérlés BMW Motorrad DTC rendszerrel Abroncsnyomás-ellenőrző (RDC) Elektronikus futómű-szabályozás ESA II Felszerelések Általános információk Konnektorok Navigációs berendezés Csomagtartódoboz Topcase doboz Karbantartás Általános információk Szerszámkészlet Motorolaj Fékrendszer Hűtőfolyadék Tengelykapcsoló Felnik és gumiabroncsok Kerekek Elsőkerékállvány Külső indítási segítség Izzók Akkumulátor Biztosítékok Ápolás Ápolószerek A gépjármű mosása Érzékeny alkatrészek tisztítása Fényezés ápolása Motorkerékpár leállítása hosszabb időre Állagmegőrzés A motorkerékpár üzembe helyezése Műszaki adatok Hibakeresési táblázat Csavarkötések Motor Üzemanyag Motorolaj Tengelykapcsoló Sebességváltó Hátsókerékhajtás Futómű Fékek Kerekek és gumiabroncsok Villamosság

6 Riasztóberendezés Váz Méretek Tömegadatok Menetteljesítmény Szerviz BMW Motorrad szerviz BMW Motorrad Mobilitási szolgáltatások Karbantartás Karbantartási munkák igazolása Szervizek igazolása Függelék Tanúsítványok RDC tanúsítvány Tárgymutató

7 z Általános információk Általános információk Áttekintés Rövidítések és szimbólumok Felszereltség Műszaki adatok Aktualitás

8 1 6 Általános információk z Áttekintés A Kezelési útmutató 2. fejezetében egy gyors áttekintést talál motorkerékpárjáról. A 11. fejezetben rögzíthető az összes végrehajtott karbantartási és javítási munka. A karbantartási munkák végrehajtásának igazolása előfeltétele a grátisz teljesítéseknek. Ha eladja BMW gépjárművét, ne felejtse el átadni a Kezelési útmutatót is, hiszen az fontos részét képezi a motorkerékpárjának. Rövidítések és szimbólumok Olyan figyelmeztetéseket jelöl, amelyeket feltétlenül figyelembe kell vennie saját és mások biztonsága, valamint a termék épségének megőrzése érdekében. Különleges, a kezelési, ellenőrzési és beállítási folyamatok, valamint a jármű ápolásának hatékonyabb elvégzését segítő megjegyzések. Az egyes megjegyzések végét jelöli. Tevékenységleírás. Tevékenység eredménye. Hivatkozás egy további információkat tartalmazó oldalra. Adott tartozékoktól illetve felszereltségtől függően érvényes információ végét jelöli. Meghúzási nyomaték. GY U EWS Műszaki adatok. Extra felszereltség A BMW Motorrad extra felszereltségeket már a gépjármű gyártása során beépítik. Extra tartozékok BMW extra tartozékok beszerzése és utólagos beszerelése BMW Motorrad Márkaszervizben lehetséges. Elektronikus indításgátló. DWA Riasztó. ABS DTC Blokkolásgátló rendszer. Dinamikus Vonóerő-szabályozás.

9 z Általános információk ESA RDC Elektronikus futómű-beállítás. Abroncsnyomás-ellenőrző. Felszereltség BMW motorkerékpárja vásárlásakor egyéni felszereltséggel rendelkező modellt választott. Ez a Kezelési útmutató leírja a BMW által kínált extra felszereltségeket (GY) és bizonyos utólagos kiegészítő felszereléseket (U). Felhívjuk a figyelmét arra, hogy olyan felszereltségi szintek leírása is szerepel az útmutatóban, amelyeket Ön nem kért. Az itt ábrázolt motorkerékpárhoz képest előfordulhatnak országspecifikus eltérések is. Ha BMW gépjárműve olyan felszerelést is tartalmaz, amely leírását a jelen Kezelési útmutató nem tartalmazza, annak leírása egy külön kezelési útmutatóban található. Műszaki adatok A Kezelési útmutatóban található minden méret-, tömeg- és teljesítményadat a Német Szabványügyi Intézet (Deutsches Institut für Normung e.v., DIN) szabványai szerint lett mérve, és az azokban megadott tűréseknek felel meg. A különböző országoknak szánt kivitelek eltérőek lehetnek. Aktualitás A BMW motorkerékpárjai magas biztonsági és minőségi színvonalát a konstrukció, a felszereltség és a tartozékok folyamatos fejlesztésével biztosítja. Ebből adódóan előfordulhatnak eltérések ezen Kezelési útmutató és az Ön motorkerékpárja között. A BMW Motorrad az esetleges tévedéseket sem tudja kizárni. Ezért felhívjuk szíves figyelmét, hogy az itt közölt adatok, ábrák és leírások alapján semmilyen követelésre nem tarthat jogot. 1 7

10 1 8 Általános információk z

11 z Áttekintés Áttekintés Bal oldali teljes nézet Jobb oldali teljes nézet Bal oldali kombinált kapcsoló Jobb oldali kombinált kapcsoló A kétszemélyes ülés alatt Műszeregység

12 2 10 Áttekintés z

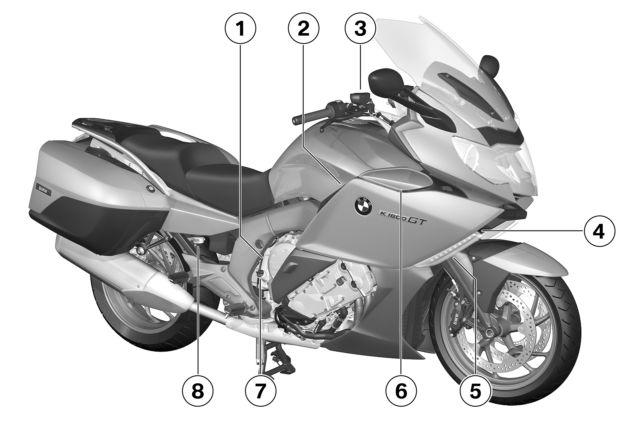

13 z Áttekintés Bal oldali teljes nézet 1 Tengelykapcsolófolyadéktartály ( 121) 2 Üzemanyag betöltőnyílás ( 87) 3 Ülészár ( 60) 4 Utasülésfűtés kezelőszervei (az utasülésen) ( 57) 5 Terheléstáblázat Gumiabroncsnyomás-táblázat 6 Rugó-előfeszítés beállítása ( 67) 7 Lengéscsillapítás beállítása ( 68) 8 Tárolórekesz ( 65) 9 Szélterelő szárny ( 62) 2 11

14 2 12 Áttekintés z

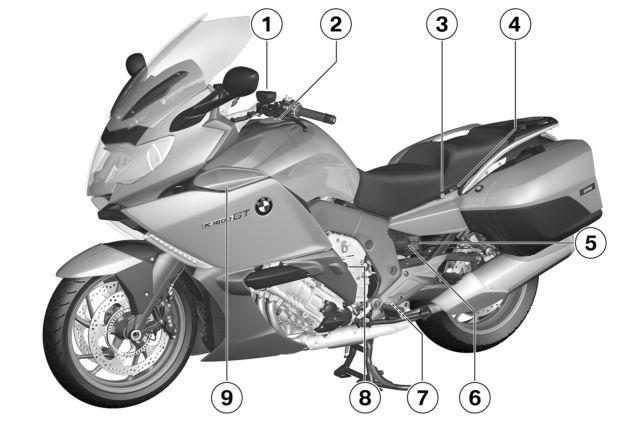

15 z Áttekintés Jobb oldali teljes nézet 1 Vázszám (a motorolaj betöltőnyílása felett) 2 Konnektor ( 102) 3 Első fékfolyadéktartály ( 118) 4 Hűtőfolyadékszint kijelzője (az oldalburkolat mögött) ( 120) 5 Típustábla (az elsőkerékfelfüggesztésen) 6 Szélterelő szárny ( 62) 7 Motorolaj betöltőnyílása és olajszintmérő pálca ( 114) 8 Hátsó fékfolyadéktartály ( 119) 2 13

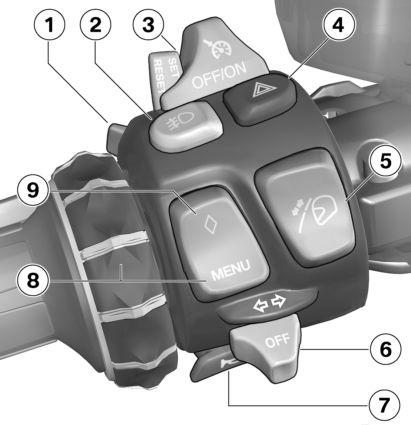

16 2 14 Áttekintés z Bal oldali kombinált kapcsoló 1 Távolsági fényszóró és fénykürt ( 53) 2 LED-es kiegészítő fényszóróval GY LED-es kiegészítő fényszóróval U Kiegészítő fényszórók kezelése ( 54) 3 Sebességtartó automatika kezelése ( 63) 4 Vészvillogó ( 55) 5 Szélvédő kezelése ( 62) 6 Irányjelző kezelése ( 55) 7 Kürt

17 z Áttekintés 8 Multi-Controller és MENUgomb Többfunkciós kijelző kezelése ( 46) dinamikus vonóerő-szabályozással (DTC) GY DTC kezelése ( 58) Elektronikus futóműszabályozás (ESA) rendszerrel GY ESA kezelése ( 68) audiorendszerrel, navigációs berendezés előkészítéssel GY Audiorendszer kezelése (további információt a kapcsolódó használati útmutatóban talál) 9 Menü-kedvenc kiválasztása ( 49). 2 15

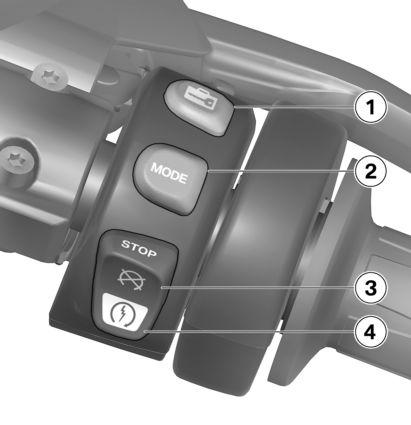

18 2 16 Áttekintés z Jobb oldali kombinált kapcsoló 1 központi zárral GY Központi zár kezelése ( 70) 2 Haladási mód kiválasztása ( 59) 3 Vészleállító kapcsoló ( 56) 4 Motor beindítása ( 82)

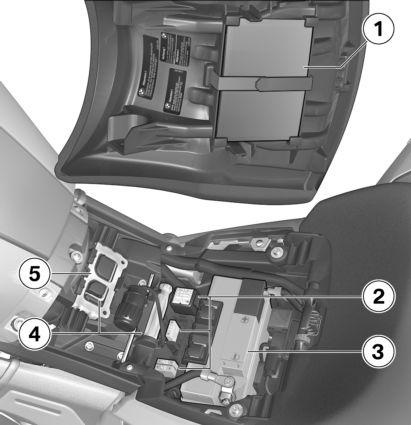

19 z Áttekintés A kétszemélyes ülés alatt 1 Kezelési útmutató 2 Biztosítékok ( 138) 3 Akkumulátor ( 136) 4 Normál szerszámkészlet ( 114) 5 Ülésmagasság-állítás ( 61) 2 17

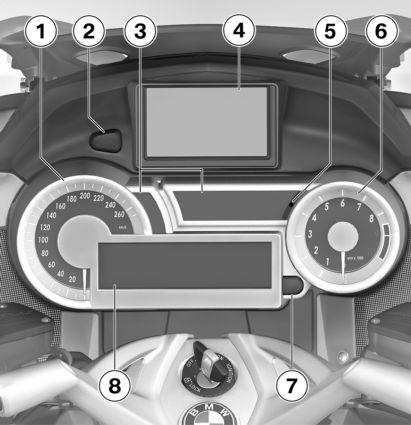

20 2 18 Áttekintés z Műszeregység 1 Sebességkijelző 2 navigációs berendezés előkészítéssel (GY) Navigációs berendezést befogadó nyílás kinyitása 3 Figyelmeztető és ellenőrző lámpák ( 27) 4 navigációs berendezés előkészítéssel GY Navigációs rendszerrel U Navigációs berendezés ( 103) 5 Fotocella (műszeregységmegvilágítás fényerejének beállításához) 6 Fordulatszámmérő 7 Kilométer-számláló kezelése ( 52) 8 Többfunkciós kijelző ( 22) A figyelmeztető- és visszajelzőfények, kijelző, valamint a mutatók és számlapok megvilágításának erősségét a rendszer

21 z Áttekintés automatikusan a környezetnek megfelelően állítja be. 2 19

22 2 20 Áttekintés z

23 z Kijelzések Kijelzések Többfunkciós kijelző Szimbólumok jelentése Hatótávolság Környezeti hőmérséklet Abroncsnyomások Olajszint visszajelzője Szervizkijelző Figyelmeztető és ellenőrző lámpák Figyelmeztető jelzések

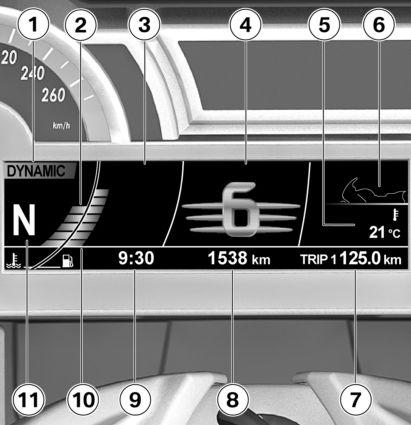

24 3 22 Kijelzések z Többfunkciós kijelző 1 Üzemmód ( 59) 2 Hűtőfolyadék-hőmérséklet 3 Figyelmeztető jelzések megjelenítési területe ( 28) 4 Menü megjelenítési területe ( 46) audiorendszerrel, navigációs berendezés előkészítéssel GY Audiorendszer megjelenítési területe 5 Fedélzeti számítógép megjelenítési területe ( 50) abroncsnyomás-ellenőrző (RDC) rendszerrel GY RDC kijelzők

25 z Kijelzések 6 Ülésfűtés állapotüzenetei ( 57) Állapotjelzők fűtött markolatokhoz ( 56) Elektronikus futóműszabályozás (ESA) rendszerrel GY ESA-beállítások 7 Napi kilométer-számláló ( 52) 8 Teljes útszakasz számláló 9 Óra ( 49) 10 Üzemanyag-mennyiség 11 Sebességfokozat-kijelző, üres fokozatban N feliratot jelez ki Szimbólumok jelentése Az 1 jelű helyen megjelenő jelek jelentése: Átlagfogyasztás 1 és 2 a legutóbbi visszaállítás óta ( 51) Környezeti hőmérséklet ( 24) Abroncsnyomások ( 25) Stopperóra ( 51) Utazási időtartamok ( 51) Dátum (a megjelenítése a beállított időformátumtól függ) ( 49) 3 23 Hatótávolság az aktuális üzemanyag-mennyiséggel ( 24) Olajszint ( 25) Átlagsebesség a legutóbbi visszaállítás óta ( 51)

26 3 24 Kijelzések z 2 Utasülés-fűtés bekapcsolva 3 Fűtött markoltok bekapcsolva 4 Vezetőülés-fűtés bekapcsolva Elektronikus futómű-szabályozás (ESA) rendszerrel GY 5 Csillapítás 6 Terhelés Hatótávolság A hatótávolság azt jelzi, mekkora utat lehet még megtenni a meglévő üzemanyaggal. A hatótávolság számításához használt átlagfogyasztás nem jeleníthető meg, és eltérhet a megjelenített átlagfogyasztástól. Az új üzemanyagszint felismeréséhez legalább öt liter üzemanyagot kell tankolni. Amennyiben nem tankol legalább ennyit, a kijelző nem az aktuális hatótávolságot fogja megjeleníteni. Ha a jármű az oldaltámaszra van támasztva, a döntött pozíció miatt nem határozható meg pontosan az üzemanyag-mennyiség. Ezért a hatótávolság kiszámítása csak behajtott oldaltámasszal hajtható végre. A számított hatótávolság egy közelítő érték. Ezért a BMW Motorrad azt tanácsolja, hogy a kijelzett hatótávolságot ne használja ki az utolsó kilométerig. Környezeti hőmérséklet Álló jármű esetén a motor által leadott hő befolyásolhatja a környezeti hőmérséklet mérését. Amennyiben a motor hőmérséklete túl nagy hatással van a mért értékre, a következő jelenik meg: --.

27 z Kijelzések Abroncsnyomások Amennyiben a környezeti hőmérséklet 3 C alá esik, megjelenik a jegesedés veszélyére figyelmeztető jelzés. Amikor a hőmérséklet először esik ez alá az érték alá, a rendszer az éppen érvényes kijelzőbeállítástól függetlenül átvált a hőmérsékletkijelzőre. abroncsnyomásellenőrző (RDC) rendszerrel GY A megjelenített abroncsnyomások 20 C hőmérsékletű abroncsokra érvényesek. Az 1 jelű bal oldali érték az első kerék, míg a 2 jelű jobb oldali a hátsó kerék nyomását adja meg. Közvetlenül a gyújtás bekapcsolása után a ---- felirat jelenik meg, mivel a nyomásértékek átvitelét csak akkor kezdik meg az érzékelők, miután először átlépte a 30 km/h sebességet. Amennyiben egy abroncsnyomás kritikus értékű, az pirosan jelenik meg a kijelzőn. is. Ezen felül megjelenik az abroncs figyelmeztető jelzés Pirosan villog az általános figyelmeztető lámpa. További információt a BMW Motorrad RDC rendszerrel kapcsolatban a ( 97). oldaltól kezdődően talál. Olajszint visszajelzője Az olajszint visszajelzője a motorban található olajszinttel kapcsolatban ad visszajelzést. Az olajszint visszajelzője az alább feltételek teljesülése esetén működik: A motor elérte az üzemi hőmérsékletet. A motor legalább tíz másodpercen keresztül üresjáraton jár. Az oldaltámasz be van hajtva. 3 25

28 3 26 Kijelzések z A motorbicikli függőlegesen áll. A kijelzések a következőket jelentik: OK: Olajszint rendben. CHECK!: A következő tankolásnál ellenőrizze az olajszintet. : A mérés nem lehetséges (a felsorolt feltételek nem teljesülnek). Szervizkijelző Amennyiben egy szerviz esedékes, az indulás előtti ellenőrzés után rövid ideig megjelenik a szerviz jel, és az összkilométer-érték helyett a szerviz időpontja jelenik meg. Amennyiben a szerviz időpontja már elmúlt, rövid ideig sárgán világít az általános figyelmeztetőfény, a szerviz jel pedig folyamatosan világít. Ha a következő szerviz időpontjáig hátralévő idő kevesebb mint egy hónap, akkor megjelenik a szerviz 1 jelű időpontja. Amennyiben éves szinten sokat motorozik, előfordulhat, hogy előrehozott szervizre kell vinnie a motort. Ha az előrehozott szervizig kevesebb mint 1000 km megtétele hiányzik, akkor a hátralevő távolságot a rendszer megjeleníti a 2 jelű helyen. Ha a szervizkijelző a szervizelés időpontja előtt több mint egy hónappal megjelenik, akkor a műszeregységben tárolt dátumot be kell állítani. Ez akkor fordulhat elő, ha leválasztotta az akkumulátort.

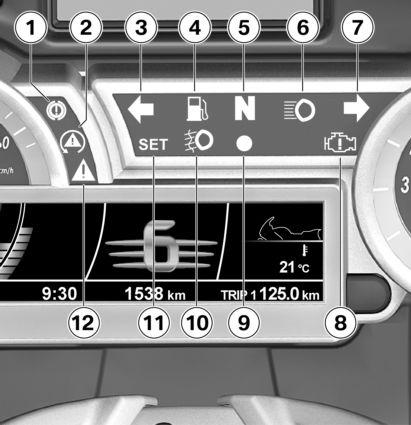

29 z Kijelzések Figyelmeztető és ellenőrző lámpák 1 ABS figyelmeztető lámpa ( 37) 2 dinamikus vonóerő-szabályozással (DTC) GY DTC figyelmeztető lámpa ( 37) 3 Bal oldali irányjelző visszajelzőfénye 4 Tartaléküzemanyag-használat figyelmeztetőfénye ( 33) 5 Üres fokozat ellenőrző lámpája 6 Távolsági fényszóró ellenőrző lámpája 7 Jobb oldali irányjelző visszajelzőfénye 8 Motorelektronika figyelmeztetőfénye 9 riasztóberendezéssel (DWA) GY Riasztó visszajelzőfénye ( 74) 3 27

30 3 28 Kijelzések z 10 LED-es kiegészítő fényszóróval GY LED-es kiegészítő fényszóróval U Kiegészítő fényszórók ellenőrző lámpája ( 54) 11 Sebességtartó automatika visszajelzőfénye ( 63) 12 A kijelző figyelmeztető jelzéseihez tartozó általános figyelmeztető lámpa ( 28) Figyelmeztető jelzések Megjelenítés A figyelmeztetéseket a megfelelő figyelmeztető lámpák jelzik. Egyszerre négy figyelmeztető jelzés jeleníthető meg. Az általános figyelmeztetőfény a legfontosabb figyelmeztetésnek megfelelően jelenik meg. Az összes lehetséges figyelmeztetés áttekintését a következő oldalakon találja. Azokat a figyelmeztetéseket, amelyekhez nincs önálló figyelmeztetőfény hozzárendelve, az 1 jelű általános figyelmeztetőfény, valamint egy, például a 2 jelű figyelmeztető jelzés jeleníti meg a többfunkciós kijelzőn. A figyelmeztetés sürgősségétől függően az általános figyelmeztető lámpa piros vagy sárga fénnyel világít.

31 z Kijelzések Figyelmeztető jelzések áttekintése Figyelmeztető és ellenőrző lámpák lumok a Figyelmeztető szimbó- kijelzőn Értelmezésük sárgán világít Megjelenik a felirat EWS aktív ( 33) 3 29 világít pirosan világít Az üzemanyagmennyiség kijelzője sárga színűvé válik Pirosan jelenik meg a hőmérsékletkijelző Tartalék üzemanyag használatban ( 33) Hűtőfolyadék-hőmérséklet túl magas ( 33) világít Motorhiba ( 34) villog Súlyos motorhiba ( 34) Megjelenik a felirat Túl alacsony a motorolajszint ( 34) pirosan világít Megjelenik a felirat Túl alacsony az akkumulátor-töltőáram ( 35)

32 3 30 Figyelmeztető és ellenőrző lámpák Figyelmeztető szimbólumok a kijelzőn Megjelenik a felirat Értelmezésük Túl alacsony a fedélzeti elektromos rendszer feszültsége ( 35) Kijelzések z sárgán világít Megjelenik a felirat Kritikusan alacsony a fedélzeti elektromos rendszer feszültsége ( 35) sárgán világít Megjelenik a felirat Meghibásodott a hátsó fényszóró ( 36) sárgán világít Megjelenik a felirat Meghibásodott az elülső fényszóró ( 36) sárgán világít Megjelenik a felirat Meghibásodott a fényszóró ( 36) Megjelenik a felirat Külsőhőmérséklet-figyelmeztetés ( 36) villog Az ABS-öndiagnózis nem fejeződött be ( 37) világít ABS-hiba ( 37)

33 z Kijelzések Figyelmeztető és ellenőrző lámpák Figyelmeztető szimbólumok a kijelzőn Értelmezésük Gyorsan villog DTC-beavatkozás ( 37) 3 31 Lassan villog A DTC-öndiagnózis nem fejeződött be ( 37) világít DTC kikapcsolva ( 38) világít DTC-hiba ( 38) pirosan villog + abroncsnyomás pirosan Az abroncsnyomás a megengedett tűréshatáron kívülre esik ( 38) sárgán világít + -- vagy ---- jelenik meg + -- vagy ---- jelenik meg Átviteli zavar ( 39) Meghibásodott az érzékelő, vagy rendszerhiba lépett fel ( 39) sárgán világít Megjelenik a felirat Kezd lemerülni az abroncsnyomás-érzékelő eleme ( 40)

34 3 32 Kijelzések z Figyelmeztető és ellenőrző lámpák Figyelmeztető szimbólumok a kijelzőn Értelmezésük pirosan világít Megjelenik a felirat Nem ismert, milyen irányba világít a tompított fény ( 40) sárgán villog Megjelenik a felirat A tompított fény világítótávolság-szabályozása korlátozottan működképes ( 40) Megjelenik a felirat Fényszóró-pozíció átállítva ( 41) Megjelenik a felirat Riasztó-akkumulátor töltöttsége alacsony ( 41) sárgán világít Megjelenik a felirat Riasztó-akkumulátor lemerült ( 41) Megjelenik a felirat Központi zár reteszelve ( 41) rövid ideig sárgán világít Megjelenik a felirat Szerviz esedékes ( 42)

35 z Kijelzések EWS aktív Sárgán világít az általános figyelmeztetőfény. Megjelenik a kulcs. Lehetséges ok: A használt kulcs nem rendelkezik jogosultsággal az indításhoz, vagy a kulcs és a motorelektronika közötti kommunikációban zavar lépett fel. A gyújtáskulcs közeléből távolítsa el az egyéb járműkulcsokat. Használja a pótkulcsot. A hibás kulcsot cseréltesse ki, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Tartalék üzemanyag használatban Világít a tartaléküzemanyaghasználat figyelmeztetőfénye. Az üzemanyag-mennyiség kijelzője sárga színűvé válik. Az üzemanyaghiány égéskimaradásokhoz vezethet. Ilyenkor a motor váratlanul leállhat (balesetveszély), és a katalizátor megsérülhet. Ezért az üzemanyagtartályt soha ne hagyja teljesen kiürülni. Lehetséges ok: Az üzemanyagtartályban már csak a tartalék üzemanyag van. Tartalék üzemanyag mennyisége kb. 4 l A tankolás folyamata ( 87). Hűtőfolyadék-hőmérséklet túl magas Pirosan világít az általános figyelmeztetőfény. A hőmérséklet pirosan jelenik meg. Ha túlmelegedett motorral közlekedik, az kárt okozhat a motorban. Mindenképp ügyeljen az alább ismertetett intézkedésekre. Lehetséges ok: A hűtőfolyadék hőmérséklete túl magas. Amennyiben lehetséges, a motor lehűtése érdekében csak részterheléssel haladjon. Dugóban állítsa le a motort, azonban hagyja bekapcsolva a gyújtást, hogy a hűtőventilátor tovább járjon. Amennyiben a hűtőfolyadék hőmérséklete gyakrabban túl magas, a hibát a lehető leg- 3 33

36 3 34 Kijelzések z gyorsabban ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Motorhiba Világít a motorjel. Lehetséges ok: A motorvezérlő hibát észlelt. A motor vészüzemmódban működik. Előfordulhat, hogy a jármű szokatlanul viselkedik. A körülményeknek megfelelően vezessen. Kerülje az intenzív gyorsításokat és az előzési manővereket. Amennyiben tovább halad, számoljon vele, hogy a motor szokatlanul viselkedhet (alacsony teljesítmény, rossz reakcióidő, váratlan leállás stb.) A hibát a lehető leggyorsabban ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Súlyos motorhiba Villog a motorjel. Lehetséges ok: A motorvezérlő súlyos hibát észlelt. A rendszer motorhibát fedezett fel, amelynek súlyos következményei lehetnek. A körülményeknek megfelelően vezessen. Lassan haladjon, ne gyorsítson hirtelen, és ne előzzön. Amennyiben lehetséges, autómentővel vitesse el a motort. Amennyiben tovább halad, számoljon vele, hogy a motor szokatlanul viselkedhet (alacsony teljesítmény, rossz reakcióidő, váratlan leállás stb.) A hibát a lehető leggyorsabban ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Túl alacsony a motorolajszint Megjelenik az olajoskannajel. Lehetséges ok: Az elektronikus olajszint-érzékelő megállapította, hogy túl alacsony a motorolajszint. A következő tankolásnál ellenőrizze a motorolaj szintjét az olajszintmérő pálcával: Motorolajszint ellenőrzése ( 114). Amennyiben túl alacsony az olaj szintje: Motorolaj utántöltése ( 116).

37 z Kijelzések Túl alacsony az akkumulátor-töltőáram Pirosan világít az általános figyelmeztetőfény. Megjelenik az akkumulátorjel. Ha az akkumulátor lemerül, számos fedélzeti rendszer, például világítás, motor és ABS nem működik. Ez veszélyes menethelyzeteket eredményezhet. Ne haladjon tovább. A rendszer nem tölti az akkumulátort. Amennyiben tovább halad, a gépjármű elektronikai rendszere lemeríti az akkumulátort. Lehetséges ok: A generátor vagy a generátor hajtása meghibásodott. A hibát a lehető leggyorsabban ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Túl alacsony a fedélzeti elektromos rendszer feszültsége Megjelenik az osztott akkumulátorjel. A generátor teljesítménye éppen csak arra elég, hogy kiszolgálja az összes fogyasztót és töltse az akkumulátort. Lehetséges ok: Túl sok fogyasztó van bekapcsolva. A fedélzeti elektromos rendszer feszültsége különösen alacsony fordulatszámon és üresjáraton csökken le. Amennyiben alacsony fordulatszámon jár a motor, kapcsolja le azokat a fogyasztókat, amelyek nem a menetbiztonság növelését szolgálják (például a fűtött mellényeket és kiegészítő fényszórókat). Kritikusan alacsony a fedélzeti elektromos rendszer feszültsége Sárgán világít az általános figyelmeztetőfény. Megjelenik az osztott akkumulátorjel. A generátor teljesítménye nem elég, hogy kiszolgálja az összes fogyasztót és töltse az akkumulátort. Annak érdekében, hogy a motor indítható maradjon, és tovább lehessen haladni vele, a gépjármű elektronikai rendszere lekapcsolja a csatlakozókat és a kiegészítő fényszórókat. Különleges esetekben az ülés- és a markolatfűtés kikapcsolására is sor kerülhet. Lehetséges ok: Túl sok fogyasztó van bekapcsolva. A fedélzeti elektromos rendszer feszültsége különösen 3 35

38 3 36 Kijelzések z alacsony fordulatszámon és üresjáraton csökken le. Amennyiben alacsony fordulatszámon jár a motor, kapcsolja le azokat a fogyasztókat, amelyek nem a menetbiztonság növelését szolgálják (például a fűtött mellényeket és kiegészítő fényszórókat). Meghibásodott a hátsó fényszóró Sárgán világít az általános figyelmeztetőfény. Megjelenik a hátrafelé mutató nyilas izzójel. Lehetséges ok: A hátsó helyzetjelző, a féklámpa, vagy a hátsó irányjelző meghibásodott. A LED-es hátsó lámpát cserélni kell. Forduljon szakszervizhez, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Meghibásodott az elülső fényszóró Sárgán világít az általános figyelmeztetőfény. Megjelenik az előrefelé mutató nyilas izzójel. Lehetséges ok: Az elülső tompított fényszóró, a távolsági fényszóró, a helyzetjelző, vagy az elülső irányjelző meghibásodott. A tompított fényszórót, vagy az egyik LED-es irányjelzőt cserélni kell. Forduljon szakszervizhez, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Izzók cseréje a távolsági fényszórókban ( 132). Meghibásodott a fényszóró Sárgán világít az általános figyelmeztetőfény. Megjelenik a két nyilas izzójel. Lehetséges ok: Egyszerre hibásodott meg több fényszóró. Forduljon szakszervizhez, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Külsőhőmérséklet-figyelmeztetés Megjelenik a jégkristályjel. Lehetséges ok: A járművön mért külső hőmérséklet alacsonyabb 3 C-nál. A külsőhőmérséklet-figyelmeztetés nem zárja ki, hogy

39 z Kijelzések 3 C feletti hőmérsékleten is előfordulhat jegesedés. Hidegben különösen hidakon és árnyékos útszakaszokon lehet jegesedésre számítani. Óvatosan vezessen. Az ABS-öndiagnózis nem fejeződött be Villog az ABS figyelmeztetőfény. Lehetséges ok: Az öndiagnózis nem fejeződött be, az ABS-funkció nem áll rendelkezésre. Az ABS-öndiagnózis befejezéséhez a motorkerékpárnak legalább 5 km/h sebességgel kell haladnia. Lassan induljon el. Vegye figyelembe, hogy az öndiagnózis befejezéséig az ABS funkció nem áll rendelkezésre. ABS-hiba Világít az ABS figyelmeztetőfény. Lehetséges ok: Az ABS-vezérlő hibát észlelt. Az ABS funkció nem áll rendelkezésre. Tovább tud haladni, azonban figyelembe kell vennie, hogy nem áll rendelkezésre az ABS funkció. Vegye figyelembe az esetleg ABS hibához vezető helyzetekre vonatkozó további információkat ( 95). A hibát a lehető leggyorsabban ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. DTC-beavatkozás dinamikus vonóerő-szabályozással (DTC) GY Gyorsan villog a DTC figyelmeztető lámpa. A DTC rendszer instabilitást érzékelt a hátsó keréken, ezért csökkenti a forgatónyomatékot. A figyelmeztetőfény a DTC-beavatkozás időtartamánál hosszabb ideig villog. Ez által a vezető a kritikus menethelyzet után vizuális visszajelzést kap a beavatkozásról. A DTC-öndiagnózis nem fejeződött be dinamikus vonóerő-szabályozással (DTC) GY Lassan villog a DTC figyelmeztető lámpa. Lehetséges ok: Az öndiagnózis nem fejeződött be, a DTC-funkció nem áll rendelkezésre. A DTC-öndiagnózis befejezéséhez a motornak járnia, a motorkerékpárnak pedig 3 37

40 3 38 Kijelzések z legalább 5 km/h sebességgel haladnia kell. Lassan induljon el. Vegye figyelembe, hogy az öndiagnózis befejezéséig a DTC-funkció nem áll rendelkezésre. DTC kikapcsolva dinamikus vonóerő-szabályozással (DTC) GY Világít a DTC figyelmeztető lámpa. Lehetséges ok: A vezető kikapcsolta a DTC rendszert. Kapcsolja be a DTC rendszert. DTC-hiba dinamikus vonóerő-szabályozással (DTC) GY Világít a DTC figyelmeztető lámpa. Lehetséges ok: A DTC-vezérlő hibát észlelt. A DTC funkció nem áll rendelkezésre. Tovább tud haladni. Vegye figyelembe, hogy a DTC funkció nem áll rendelkezésre. Vegye figyelembe az esetleg DTC hibához vezető helyzetekre vonatkozó további információkat ( 96). A hibát a lehető leggyorsabban ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Az abroncsnyomás a megengedett tűréshatáron kívülre esik abroncsnyomásellenőrző (RDC) rendszerrel GY Pirosan villog az általános figyelmeztetőfény. + a kritikus abroncsnyomás pirosan jelenik meg. Lehetséges ok: A mért abroncsnyomás az engedélyezett tűrésen kívül esik. Ellenőrizze, nem sérültek-e az abroncsok, és tovább lehet-e velük haladni. Amennyiben az abronccsal még tovább lehet haladni: A megengedett tűréshatáron kívüli gumiabroncsnyomás rontja a motorkerékpár menettulajdonságait. A körülményeknek megfelelően vezessen. A következő lehetőségnél állítsa be az abroncsnyomást megfelelő értékűre. Az abroncsnyomás korrigálása előtt mindenképpen olvassa el A technikáról részletesen című fejezet az abroncsnyo-

41 z Kijelzések más hőmérsékletkompenzációját bemutató szakaszát. Az abroncsokat ellenőriztesse szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Amennyiben nem biztos benne, hogy az abronccsal tovább lehet haladni: Ne haladjon tovább. Lépjen kapcsolatba az autómentőkkel. Átviteli zavar abroncsnyomásellenőrző (RDC) rendszerrel GY + -- vagy ---- jelenik meg. Lehetséges ok: A jármű sebessége nem lépte át a körülbelül 30 km/h korlátot. Az RDC-érzékelők csak azután kezdenek jelet küldeni, miután először átlépte ezt a sebességet ( 97). Nézze meg, mit mutat az RDCkijelző nagyobb sebességnél. Tartós zavar csak abban az esetben lépett fel, ha az általános figyelmeztető lámpa is világít. Ebben az esetben: A hibát ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Lehetséges ok: Zavar lépett fel az RDC-érzékelőkkel fenntartott rádiókapcsolatban. Ezt okozhatják a közelben üzemelő, rádióhullámokat kibocsátó berendezések, amelyek zavarják az RDC-vezérlő és az érzékelők közötti kapcsolatot. Nézze meg, mit mutat az RDCkijelző, ha már tovább haladt. Tartós zavar csak abban az esetben lépett fel, ha az általános figyelmeztető lámpa is világít. Ebben az esetben: A hibát ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Meghibásodott az érzékelő, vagy rendszerhiba lépett fel abroncsnyomásellenőrző (RDC) rendszerrel GY Sárgán világít az általános figyelmeztetőfény vagy ---- jelenik meg. Lehetséges ok: RDC-érzékelők nélküli kerekek lettek beépítve. Szereljen be helyettük RDCérzékelőkkel ellátott kerekeket. 3 39

42 3 40 Kijelzések z Lehetséges ok: Egy vagy két RDC-érzékelő nem működik. A hibát ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Lehetséges ok: Rendszerhiba lépett fel. A hibát ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Kezd lemerülni az abroncsnyomás-érzékelő eleme abroncsnyomásellenőrző (RDC) rendszerrel GY Sárgán világít az általános figyelmeztetőfény. Megjelenik az abroncsnyomás-ellenőrző elemének jele. Ez a hibajelzés rövid időre megjelenik az indulás előtti ellenőrzés végén. Lehetséges ok: Az abroncsnyomás-érzékelő elemének töltöttségi szintje alacsony. Az abroncsnyomás-ellenőrző funkció működése csak korlátozott ideig biztosított. Forduljon szakszervizhez, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Nem ismert, milyen irányba világít a tompított fény Pirosan világít az általános figyelmeztetőfény. A fényszóró jele egy kérdőjellel jelenik meg. Az út megvilágítása nem optimális, és előfordulhat, hogy a fényszóró elvakítja a szemből érkezőket. Lehetséges ok: A tompított fény világítási iránya és távolsága nem ismert, a beállítása ezért nem lehetséges. Sötétben lehetőség szerint állítsa le vagy vitesse el a járművet. A hibát a lehető leggyorsabban ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. A tompított fény világítótávolság-szabályozása korlátozottan működképes Sárgán villog az általános figyelmeztetőfény.

43 z Kijelzések A fényszóró jele egy Nulla karakterrel jelenik meg. Az út megvilágítása nem optimális. Lehetséges ok: A tompított fény világítási iránya és távolsága csak korlátozott mértékben állítható. A hibát ki kell javítani egy szakszervizben, lehetőleg egy BMW Motorrad partnernél. Fényszóró-pozíció átállítva adaptív kanyarkövető fényszóróval GY Megjelenik a felirat. A tompított fény kanyarkövetése ki van kapcsolva. Lehetséges ok: A fényszóró-pozíció megváltozott a kiszállításkori állapothoz képest. Átállítás jobb/bal oldali közlekedéshez ( 53). Riasztó-akkumulátor töltöttsége alacsony riasztóberendezéssel (DWA) GY Megjelenik a riasztó-akkumulátor jele. Ez a hibajelzés rövid időre megjelenik az indulás előtti ellenőrzés végén. Lehetséges ok: A riasztóberendezés akkumulátora nincsen teljesen feltöltve. A riasztó csak korlátozott ideig működik, ha le van kötve a gépjármű akkumulátora. Forduljon szakszervizhez, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Riasztó-akkumulátor lemerült riasztóberendezéssel (DWA) GY Sárgán világít az általános figyelmeztetőfény. Megjelenik a riasztó-akkumulátor jele Ez a hibajelzés rövid időre megjelenik az indulás előtti ellenőrzés végén. Lehetséges ok: A riasztóberendezés akkumulátora lemerült. A riasztó nem működik, ha le van kötve a gépjármű akkumulátora. Forduljon szakszervizhez, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Központi zár reteszelve központi zárral GY Megjelenik a reteszelés jele. A központi zár minden zára reteszelve van. 3 41

44 3 42 Kijelzések z Szerviz esedékes Megjelenik a felirat. Rövid ideig sárgán világít az általános figyelmeztetőfény az indulás előtti ellenőrzés után. Lehetséges ok: A szükséges szerviz még nem lett elvégezve. A szervizt a lehető leggyorsabban végeztesse el szakszervizben, lehetőleg egy BMW Motorrad partnernél.

45 z Kezelés Kezelés Gyújtáskapcsoló és kormányzár Elektronikus indításgátló (EWS) Többfunkciós kijelző Fedélzeti számítógép Teljes útszakasz számláló Világítás Irányjelző Vészvillogó Vészleállító kapcsoló Markolatfűtés Ülésfűtés Dinamikus Vonóerő-szabályozás DTC Üzemmód Vezetőülés Szélvédő Szélterelő szárny Sebességtartó automatika Tárolórekeszek Tengelykapcsoló Fék Tükrök Rugó-előfeszítés Lengéscsillapítás Elektronikus futómű-beállítás (ESA) Központi zár Riasztóberendezés (DWA) Gumiabroncsok

46 4 44 Kezelés z Gyújtáskapcsoló és kormányzár Járműkulcs 2 gyújtáskulcsot kap kézhez. A kulcs elvesztése esetén kövesse az elektronikus indításgátló (EWS) ( 45) útmutatóját. Ugyanaz a járműkulcs való a gyújtáskapcsolóhoz, a tanksapkához, a tárolórekeszhez, az ülés zárjához, valamint a csomagtartódobozokhoz. balra vagy jobbra fordított kormánnyal áll-e stabilabban. Sík talajon azonban balra fordított kormánnyal stabilabb a motorkerékpár. Sík talajon a kormányzár bezárásához mindig balra forgassa el a kormányt. Forgassa ütközésig balra vagy jobbra a kormányt. Ezzel reteszelte a kormányzárat. Kihúzhatja a gyújtáskulcsot. Gyújtás bekapcsolása Topcase dobozzal U Külön kérésre megoldható, hogy a Topcase doboz is nyitható legyen ezzel a járműkulccsal. Ehhez forduljon szakszervizhez, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Kormányzár reteszelése Amennyiben a motorkerékpár az oldaltámaszon áll, akkor a talajtól függ, hogy Forgassa a gyújtáskulcsot az 1 jelű pozícióba, miközben a kormányt kissé mozgatja. A gyújtás, a világítás és az összes funkció kikapcsol. Forgassa a gyújtáskulcsot az 1 jelű pozícióba. A helyzetjelző világítás és az összes funkció bekapcsol. Beindíthatja a motort. Indulás előtti ellenőrzés folyamatban. ( 83) ABS-öndiagnosztika folyamatban. ( 83)

47 z Kezelés dinamikus vonóerő-szabályozással (DTC) GY DTC-öndiagnosztika folyamatban. ( 84) Gyújtás kikapcsolása Forgassa a gyújtáskulcsot az 1 jelű pozícióba. A világítás kikapcsol. A kormányzár kioldott állapotban van. Kihúzhatja a gyújtáskulcsot. A szélvédő automatikusan az alsó végállásba mozog. Elektronikus indításgátló (EWS) A motorkerékpár elektronikája a gyújtáskapcsolóban található gyűrűantennán keresztül beolvassa a járműkulcsban rögzített adatokat. A motorvezérlő csak akkor engedi a motort beindítani, ha a járműkulcs jogosultságának ellenőrzése sikeresen megtörtént. Ha az indításhoz használt gyújtáskulcshoz másik járműkulcs is rögzítve van, előfordulhat, hogy az elektronika ettől "megzavarodik", és nem engedélyezi a motor indítását. A többfunkciós kijelzőn az EWS figyelmeztetés jelenik meg. A másik járműkulcsot mindig a gyújtáskulcstól elkülönítve tárolja. Ha elveszít egy járműkulcsot, akkor azt a BMW Motorrad Márkaszervize segítségével letiltathatja. Az ehhez a motorkerékpárhoz tartozó összes többi járműkulcsot magával kell vinnie. A letiltott járműkulccsal a motor többé nem indítható be, a letiltott járműkulcsot azonban újra lehet engedélyeztetni. Pótkulcsok és további kulcsok csak BMW Motorrad Márkaszervizen keresztül szerezhetők be. A szerviz köteles ellenőrizni a jogosultságát, mivel a járműkulcsok egy biztonsági rendszer részét képezik. 4 45

48 4 46 Többfunkciós kijelző Menü kiválasztása Az Audio területen kívül a Settings menü csak a jármű álló állapotában nyitható meg. Menüpont kijelölése Kezelés z A 2 jelű gombbal nyithatók meg az egyes menük, kezdve az Info menüvel. A 2 jelű gomb minden további megnyomására a következő menü nyílik meg. A menük száma a jármű felszereltségi szintjétől függ. A 3 jelű gomb használatával közvetlenül elérhető egy kiválasztott menü. Az 1 jelű helyen a menü típusa jelenik meg, a 2 jelű mutató pedig az aktuálisan kiválasztott értéket mutatja meg. A 3 jelű vonalak mindegyike egy kiválasztható menüt jelöl. Az aktuális menüt jelölő vonalat elrejti a rendszer, így mutatva meg a pontos helyét a többi menü között. A mutató mozgatása az egyes menükön belül az 1 jelű Multi- Controller vezérlővel lehetséges. Az összes menü áttekintését a külön rövid útmutatóban találja.

49 z Kezelés Beállítások megadása 4 47 A kijelző felső és alsó szélén látható 1 jelű nyíl mutatja, hogy a Multi-Controller vezérlő adott irányba történő elforgatásával további menüpontok nyithatók meg. Amennyiben a mutatóban a 2 jelű nyíl látható, akkor a Multi-Controller vezérlő jobbra történő nyomásával egy almenü nyitható meg. (Ettől eltérő a működés átlagértékek és listák esetében. További információ: ( 47)). Közvetlen kiválasztás: Ha a mutatót egy olyan menüpontra helyezi, amelyben nem lehet további beállításokat megadni, a kiválasztás azonnal aktívvá válik. Értékek visszaállítása: Amennyiben valamely átlagérték mellett az 1 jelű nyíl látható, az adott érték a Multi-Controller vezérlő nyomva tartásával visszaállítható.

50 4 48 Kezelés z Kiválasztás listából: Amennyiben a kiválasztható pontok mindegyike mellett a 2 jelű kör látható, választható elemekből álló listáról van szó. Az aktuálisan kiválasztott elemet egy pont jelöli a körben. A kiválasztás módosításához a mutatóval ki kell jelölni a lista egyik elemét, majd a Multi-Controller vezérlő jobbra nyomásával aktiválni, illetve deaktiválni kell azt. Számértékek beállítása: Amennyiben egy vagy több számérték látható a 3 jelű nyilak között, akkor ezek a számértékek a Multi-Controller vezérlő felfelé, illetve lefelé tekerésével növelhetők, illetve csökkenthetők. A Multi-Controller vezérlő jobbra, illetve balra tolásával válthat az értékek között. Relatív értékek beállítása: Két határérték közötti beállításokat a sávos kijelző segítségével lehet megadni. A Multi-Controller vezérlő felfelé, illetve lefelé forgatásával növelhető, illetve csökkenthető a beállítani kívánt érték.

51 z Kezelés Kilépés a menüből 4 49 Az almenükben látható a 3 jelű nyíl. Az 1 jelű Multi-Controller vezérlő balra nyomásával az eggyel magasabb szintű menübe lehet visszalépni, a 2 jelű MENU gombot megnyomva pedig a főmenübe lehet visszalépni. A menük elrejtéséhez az 1 jelű Multi-Controller vezérlőt az egyik menüben balra kell nyomni. Menü-kedvenc kiválasztása Válassza ki a kívánt főmenüt. Tartsa nyomva a 3 jelű gombot. A menü neve mellett a jobb oldalon megjelenik a rombusz. Ha ezután bármikor megnyomja a 3 jelű gombot, azzal rögtön a kiválasztott menüt nyitja meg. Megjelenítés beállítása Kapcsolja be a gyújtást. Nyissa meg a Settings menüt, majd válassza a User menüpontot. A következő beállítások adhatók meg:

52 4 50 Kezelés z Language: Kijelző nyelve (német, angol, spanyol, olasz, francia, holland, portugál) Time format 12h/24h: Idő megjelenítése 12 órás formátumban (12 h) vagy 24 órás formátumban (24 h) Time format Date format: Dátum megjelenítése nap.hónap.év formátumban (dd.mm.yy) vagy hónap/nap/év formátumban (mm/dd/yy) Time format GPStime: GPS időés dátumadatok átvétele a beépített navigációs rendszerből (On), (Off) Brightness: Kijelző és mutatók fényereje Start logo: Indítási embléma megjelenítése a gyújtás bekapcsolása után (On), (Off) Background: A kijelzőn megjelenő felirat, ha a rádió ki van kapcsolva: Empty: üres kijelző, Logo: 6 hengeres embléma, Speedo: digitális sebességkijelzés Fact. settings: Kiszállításkori állapot visszaállítása (amikor megjelenik a Reset! felirat, tartsa jobbra nyomva a Multi-Controller vezérlőt) A Multi-Controller segítségével adja meg a kívánt beállításokat. Fedélzeti számítógép Kijelző kiválasztása Nyissa meg az Info menüt, majd válassza ki a kívánt adatokat. Az alább információk jeleníthetők meg a 3 jelű területen: ØConsump.1: Átlagfogyasztás 1 ØConsump.2: Átlagfogyasztás 2 Range: Hatótávolság a maradék üzemanyag-mennyiséggel ØSpeed: Átlagsebesség Temperature: Környezeti hőmérséklet Tire pressure: Abroncsnyomások Stopwatch: Stopperóra Travel times: Utazási időtartamok

53 z Kezelés Date: aktuális dátum Oil level: Motorolajszint Off: üres kijelző Átlagértékek visszaállítása Nyissa meg az Info menüt, majd jelölje ki a visszaállítani kívánt átlagértéket. Nyomja jobbra a Multi-Controller gombot, amíg a rendszer vissza nem állítja az átlagértéket. Stopperóra használata Nyissa meg az Info menüt, majd válassza a Stopwatch menüpontot. Ha a stopperóra le van állítva, nyomja jobbra az 1 jelű Multi- Controller vezérlőt az elindításához. A stopperóra akkor is tovább mér, ha egy másik képernyőt jelenít meg, vagy kikapcsolja a gyújtást. Ha a stopperóra mér, nyomja jobbra az 1 jelű Multi-Controller vezérlőt a leállításához. A stopperóra visszaállításához tartsa jobbra nyomva az 1 jelű Multi-Controller vezérlőt. Utazási időtartamok mérése Nyissa meg azinfo menüt, majd válassza a Travel times menüpontot. Az utazási idő visszaállításához tartsa jobbra nyomva az 1 Multi-Controller vezérlőt. Az idő mérése akkor is folytatódik, ha egy másik képernyőt jelenít meg, vagy kikapcsolja a gyújtást. 4 51

54 4 52 Az az időtartam, amennyit a járművel az utolsó visszaállítás óta haladtak. Az az időtartam, amennyit a jármű az utolsó visszaállítás óta állt. Napi kilométer-számláló visszaállítása Kapcsolja be a gyújtást. Válassza ki a kívánt napi kilométer-számlálót. Kezelés z Teljes útszakasz számláló Teljes útszakasz számláló kiválasztása Kapcsolja be a gyújtást. Az 1 jelű gombbal válassza ki a kívánt 2 jelű teljes útszakasz számlálót. A következő számlálók jeleníthetők meg: Napi kilométer-számláló 1 (Trip 1) Napi kilométer-számláló 2 (Trip 2) automatikus napi kilométerszámláló (Trip A, a gyújtás kikapcsolása után nyolc órával automatikusan nullázza magát). Tartsa nyomva az 1 jelű gombot, amíg a teljes útszakasz számláló vissza nem áll nullára. Világítás Helyzetjelző A helyzetjelző a gyújtás bekapcsolását követően automatikusan világítani kezd.

55 z Kezelés A helyzetjelző terheli az akkumulátort. A gyújtást csak rövid időre kapcsolja be. Tompított fény A motor beindítását követően a tompított fény automatikusan bekapcsol. Távolsági fényszóró és fénykürt A távolsági fényszóró leállított motorral is bekapcsolható. Parkolófény Kapcsolja ki a gyújtást. Átállítás jobb/bal oldali közlekedéshez adaptív kanyarkövető fényszóróval GY Kapcsolja be a gyújtást. Nyissa meg a Settings menüt, majd válassza a Vehicle Headlight menüpontot A távolsági fényszóró bekapcsolásához nyomja előre az 1 jelű kapcsolót. A fénykürt működtetéséhez húzza hátra az 1 jelű kapcsolót. Közvetlenül a gyújtás kikapcsolása után nyomja balra, majd tartsa úgy az 1 jelű gombot, amíg a parkolófény be nem kapcsol. A parkolófény kikapcsolásához kapcsolja be, majd újra ki a gyújtást. R-hand traffic: olyan országok számára, amelyekben a jobb oldalon folyik a közlekedés.

56 4 54 Kezelés z L-hand traffic: olyan országok számára, amelyekben a bal oldalon folyik a közlekedés. Végezze el a kívánt beállításokat. Megjelenik a felirat. A kanyarkövető fényszóró az átállított állapotban nem működik. Világítótávolság A Xenon fényszóró állandó világítótávolság-szabályozással rendelkezik, amely a világítótávolságot a menetkörülményektől és a terheléstől függetlenül állandóan tartja. LED-es kiegészítő fényszóró kezelése LED-es kiegészítő fényszóróval GY LED-es kiegészítő fényszóróval U A LED-es kiegészítő fényszóró bekapcsolásához nyomja meg az 1 jelű gombot. Világít a visszajelzőfény. rendszer átmenetileg kikapcsolta a kiegészítő fényszórókat. A kiegészítő LED-es fényszóró kikapcsolásához ismét nyomja meg az 1 jelű gombot. Talajmegvilágítás használata Talajmegvilágítással U Kapcsolja be a gyújtást. Nyissa meg a Settings menüt, majd válassza avehicle Ground light menüpontot. Ha ez a figyelmeztető jelzés látható, akkor alacsony a fedélzeti elektromos rendszer feszültsége. Szükség esetén a

57 z Kezelés On: A talajmegvilágítás a gyújtás kikapcsolása után rövid ideig bekapcsol. Off: A talajmegvilágítás a gyújtás kikapcsolása után nem kapcsol be. Irányjelző Irányjelzők használata Kapcsolja be a gyújtást. Kb. 10 másodperc elteltével, illetve kb. 300 méter megtétele után az irányjelzők automatikusan kikapcsolnak. Az irányjelző kikapcsolásához állítsa vissza az 1 jelű gombot a középső állásba. Vészvillogó Vészvillogó használata Kapcsolja be a gyújtást. A vészvillogó terheli az akkumulátort. A vészvillogót csak rövid időre kapcsolja be központi zárral GY Amennyiben a fent leírt módon kapcsolta ki a talajmegvilágítást, az a központi zár nyitása esetén újra bekapcsol. A bal oldali irányjelző bekapcsolásához nyomja balra az 1 jelű gombot. A jobb oldali irányjelző bekapcsolásához nyomja jobbra az 1 jelű gombot. A vészvillogó bekapcsolásához nyomja meg az 1 jelű gombot. Kikapcsolhatja a gyújtást.

58 4 56 A vészvillogó kikapcsolásához: Kapcsolja be a gyújtást, majd nyomja meg az 1 jelű gombot. Vészleállító kapcsoló A vészleállító kapcsoló segítségével a motort egyszerűen és gyorsan leállíthatja. Kezelés z 1 Vészleállító kapcsoló A vészleállító kapcsoló menet közben történő megnyomása a hátsó kerék blokkolásához, és ezáltal bukáshoz vezethet. Menet közben ne nyomja meg a vészleállító kapcsolót. a b Motor kikapcsolva Üzemi állapot Markolatfűtés Markolatfűtés használata Indítsa el a motort. A markolatfűtés csak járó motor mellett működik. Nyissa meg a Handle heat. menüt. A markolatok öt fokozatban fűthetők. Az ötödik fokozat a markolat gyors felmelegítésére szolgál, ezután azonban ajánlott egy alacsonyabb fokozatra kapcsolni. Válassza ki a kívánt fűtési fokozatot.

59 z Kezelés Az ülésfűtés csak járó motorral használható. Nyissa meg a Seat heating menüt A markolatok fűtésének bekapcsolt állapotáról az 1 jelű jel értesít. Ha ez a figyelmeztető jelzés látható, akkor alacsony a fedélzeti elektromos rendszer feszültsége. Szükség esetén a rendszer átmenetileg kikapcsolta a markolatfűtést. Ülésfűtés Vezetőülés-fűtés Indítsa el a motort. A vezetőülés öt fokozatban fűthető. Az ötödik fokozat az ülés gyors felmelegítésére szolgál, ezután azonban ajánlott egy alacsonyabb fokozatra kapcsolni. Válassza ki a kívánt fűtési fokozatot. A vezetőülés-fűtés bekapcsolt állapotáról az 1 jelű jel értesít. Ha ez a figyelmeztető jelzés látható, akkor alacsony a fedélzeti elektromos rendszer feszültsége. Szükség esetén a rendszer átmenetileg kikapcsolta az ülésfűtést. Utasülés-fűtés Indítsa el a motort. Az ülésfűtés csak járó motorral használható.

60 4 58 Kezelés z Az 1 jelű kapcsolóval válassza ki a kívánt fűtési fokozatot. ezután azonban ajánlott egy alacsonyabb fokozatra kapcsolni. 2 kapcsoló középállásban: fűtés kikapcsolva. 3 kapcsoló egy ponton megnyomva: 50 %-os fűtésteljesítmény. 4 kapcsoló két ponton megnyomva: 100 %-os fűtésteljesítmény. feszültsége. Szükség esetén a rendszer átmenetileg kikapcsolta az ülésfűtést. Dinamikus Vonóerőszabályozás DTC dinamikus vonóerő-szabályozással (DTC) GY DTC-funkció ki- és bekapcsolása Kapcsolja be a gyújtást. Nyissa meg a Settings menüt, majd válassza a DTC menüpontot. Ez a menü menet közben nem nyitható meg. A utasülés két fokozatban fűthető. A második fokozat az ülés gyors felmelegítésére szolgál, Az utasülés-fűtés bekapcsolt állapotáról az 1 jelű jel értesít. Ha ez a figyelmeztető jelzés látható, akkor alacsony a fedélzeti elektromos rendszer

61 z Kezelés Üzemmód Haladási mód beállítása Kapcsolja be a gyújtást Válassza az Off(once) lehetőséget a DTC egyszeri, a gyújtás következő bekapcsolásáig tartó leállításához. Amennyiben a DTC ki van kapcsolva, világít a DTC figyelmeztetőfény. A DTC bekapcsolásához válassza az On lehetőséget. Alternatív megoldás: Kapcsolja ki, majd újra be a gyújtást. Kialszik a DTC figyelmeztetőfény, befejezetlen öndiagnózis esetén pedig elkezd villogni. Nyomja meg az 1 jelű gombot. A választható üzemmódokról bővebb információt A technikáról részletesen című fejezetben olvashat. A 2 jelű helyen az aktuális beállítás jelenik meg. A gomb minden egyes megnyomására a 3 jelű helyen a lehetséges haladási módok egyike jelenik meg. Nyomja meg a gombot annyiszor, hogy megjelenjen a kívánt haladási mód. A gépjármű álló helyzetében a kiválasztott haladási mód rövid idő elteltével aktiválódik. Az új haladási mód menet közben történő aktiválása a következő feltételek teljesülése esetén történik meg: A fék nincs használatban

62 4 60 Kezelés z A gázmarkolat teljesen visszaforgatott állapotban van A tengelykapcsolókar be van húzva Az új haladási mód aktiválása után a kiválasztóképernyő eltűnik. A kiválasztott haladási mód a kapcsolódó motorkarakterisztika- és DTC-beállításokkal a gyújtás kikapcsolása után is érvényes marad. Vezetőülés Vezetőülés leszerelése Az 1 jelű ülészárat nyissa ki a gépjármű kulcsával, majd hátul emelje meg a vezetőülést. Húzza le az ülésfűtés 2 jelű csatlakozóját, és vegye le a vezetőülést. Az ülést a párnázott felével helyezze egy tiszta felületre.

63 z Kezelés Vezetőülés beszerelése Engedje le a vezetőülés hátulját, majd nyomja le a reteszbe. Vezetőülés magasságának beállítása Vezetőülés leszerelése ( 60) Csatlakoztassa az ülésfűtés 2 jelű csatlakozóját. Az ülésmagasság csökkentéséhez az állítólemezt forgassa az A állásba. Az ülésmagasság növeléséhez az állítólemezt forgassa a B állásba. Húzza hátra az 1 jelű reteszt, majd vegye ki a 2 jelű állítólemezt. A vezetőülést helyezze a 3 jelű rögzítőcsapokkal a 4 jelű, bal és jobb oldali gumiütközőkbe.

64 4 62 Kezelés z Az állítólemezt a kívánt állásban helyezze a 3 jelű rögzítőcsapokra, majd nyomja az 1 jelű reteszbe. Vezetőülés beszerelése ( 61). Szélvédő Szélvédő beállítása Kapcsolja be a gyújtást. Induláskor a szélvédő automatikusan a gyújtás kikapcsolása előtti legutolsó pozíciójába mozog. A szélvédő feljebb állításához nyomja meg felül az 1 jelű gombot. A szélvédő lejjebb állításához nyomja meg alul az 1 jelű gombot. Kapcsolja ki a gyújtást. A szélvédő automatikusan az alsó végállásba mozog. Amennyiben a szélvédő a végállás elérése előtt ellenállásba ütközik, aktiválódik a becsípődés elleni védelem. A szélvédő megáll, majd egy kicsit felfelé mozog. Pár másodperc elteltével a szélvédő ismét megpróbál az alsó végállásba mozogni. Amennyiben egy, a BMW Motorrad által nem engedélyezett szélvédőt épített be, a becsípődés elleni védelem hibátlan működése nem biztosított. Ebben az esetben a gyújtás bekapcsolása előtt gondoskodjon róla, hogy a szélvédő szabadon tudjon mozogni. Szélterelő szárny Szélterelő szárny beállítása A szélterelő szárny menet közben történő átállítása balesethez vezethet.

65 z Kezelés A szélterelő szárnyat csak álló helyzetben állítsa be. A vezetőnek megfelelő szélterelés beállításához forgassa befelé vagy kifelé az 1 jelű szélterelő szárnyat. Közben ügyeljen rá, hogy a szárny külső része ne ütközzön a burkolatnak. A 2 jelű gomb használhatóvá válik. Sebesség tárolása Gyorsítás 4 63 Sebességtartó automatika Sebességtartó automatika bekapcsolása Tolja jobbra az 1 jelű kapcsolót. Röviden nyomja előre a 2 jelű gombot. A sebességtartó automatika a 30 km/h és 220 km/h közötti sebességtartományban használható. Világít a sebességtartó automatika visszajelzőfénye. A rendszer tartja és tárolja az aktuális sebességet. Röviden nyomja előre a 2 jelű gombot. A beállított sebesség a gomb minden megnyomásával 1 km/h étékkel nő. Tartsa előre nyomva a 2 jelű gombot. A beállított sebesség fokozatmentesen nő. Amikor felengedi a 2 jelű gombot, a rendszer tartja az elért sebességet, és tárolja azt.

66 4 64 Kezelés z Lassítás Röviden nyomja hátra a 2 jelű gombot. A beállított sebesség a gomb minden megnyomásával 1 km/h étékkel csökken. Tartsa hátra nyomva a 2 jelű gombot. A beállított sebesség fokozatmentesen csökken. Amikor felengedi a 2 jelű gombot, a rendszer tartja az elért sebességet, és tárolja azt. Sebességtartó automatika aktiválásának megszüntetése A sebességtartó automatika aktiválásának megszüntetéséhez működtesse a fékeket, vagy a tengelykapcsolót vagy forgassa el a gázmarkolatot (vegye vissza a gázt az alapállásnál nagyobb mértékben). Kialszik a sebességtartó automatika visszajelzőfénye. Korábbi sebesség ismételt felvétele Röviden nyomja hátra a 2 jelű gombot a tárolt sebesség ismételt felvételéhez. A gázadás nem szünteti meg a sebességtartó automatika aktiválását. Amint elengedi a gázmarkolatot, a sebesség a beállított értékre csökken, akkor is, ha eredetileg tovább kívánt volna lassulni. Világít a sebességtartó automatika visszajelzőfénye.

67 z Kezelés Sebességtartó automatika kikapcsolása Tolja balra az 1 jelű kapcsolót. Ezzel kikapcsolja a rendszert. A 2 jelű gomb blokkolva van. Tárolórekeszek Tárolórekesz használata A tárolórekesz 1 jelű zárját nyissa ki, illetve zárja be a gyújtáskulccsal. A fedél kinyitásához nyomja lefelé a kinyitott zárhengert. audiorendszer és navigációs berendezés előkészítéssel GY Ez a leírás a jobb oldalon található tárolórekeszre is érvényes. A tárolórekeszekben főleg nyáron nagyon magas hőmérséklet alakulhat ki, ez pedig kárt tehet a rekeszekben tárolt tárgyakban. Különösen igaz ez elektronikus eszközök, például mobiltelefonok és MP3 lejátszók esetében. Olvassa el az elektronikus eszköz használati utasítását, hogy megtudja, nem tesz-e benne kárt a magas hőmérséklet. Nyáron ne tegyen nagy melegre érzékeny tárgyakat a tárolórekeszekbe. Tengelykapcsoló Tengelykapcsolókar beállítása Ha a tengelykapcsolófolyadéktartály helyzetét módosítja, levegő kerülhet a tengelykapcsoló-rendszerbe. Ne forgassa el a kormányon található kezelőszerveket. 4 65

68 4 66 A tengelykapcsolókar menet közben történő beállítása balesethez vezethet. A tengelykapcsolókart csak álló helyzetben állítsa be. Az állítócsavart könnyebb tekerni, ha közben előretolja a tengelykapcsolókart. Fék Fékkar beállítása Kezelés z A tengelykapcsolókar és a kormányfogantyú közötti távolság növeléséhez az 1 jelű állítócsavart forgassa az óra járásával megegyező irányba. A tengelykapcsolókar és a kormányfogantyú közötti távolság csökkentéséhez az 1 jelű állítócsavart forgassa az óra járásával ellentétes irányba. Ha a fékfolyadék-tartály helyzetét módosítja, levegő kerülhet a fékrendszerbe. Ne forgassa el a kormányon található kezelőszerveket. A fékkar menet közben történő beállítása balesethez vezethet. A fékkart csak a motorkerékpár álló helyzetében állítsa be. A fékkar és a kormányfogantyú közötti távolság növeléséhez az 1 jelű állítócsavart forgassa az óra járásával megegyező irányba. A fékkar és a kormányfogantyú közötti távolság csökkentéséhez az 1 jelű állítócsavart forgassa az óra járásával ellentétes irányba. Az állítócsavart könnyebb tekerni, ha közben előretolja a fékkart.

69 z Kezelés Tükrök Tükrök beállítása Rugó-előfeszítés beállítása a hátsó keréken Állítsa le a motorkerékpárt, ügyelve arra, hogy sík és szilárd felületen álljon. A rugó-előfeszítés és a lengéscsillapítás nem megfelelő beállítása rontja a motorkerékpár vezethetőségét. A lengéscsillapítást a rugóelőfeszítésnek megfelelően kell beállítani A tükröt az oldalán finoman megnyomva állítsa a kívánt helyzetbe. A rugó-előfeszítés növeléséhez az állítókereket forgassa a HIGH felirattal jelölt nyíl irányába. A rugó-előfeszítés csökkentéséhez az állítókereket forgassa a LOW felirattal jelölt nyíl irányába. Rugó-előfeszítés Beállítás A hátsó kerék rugó-előfeszítését a motorkerékpár terheléséhez kell igazítani. A megnövelt terhelés nagyobb rugó-előfeszítést igényel, míg alacsonyabb szállított tömeg esetén kisebb rugó-előfeszítés is elegendő. A rugó-előfeszítés menet közben történő állítása balesethez vezethet. A rugó-előfeszítésen csak álló helyzetben állítson. A jobb hozzáférhetőség érdekében az 1 jelű állítókereket húzza kifelé. Hátsó rugó-előfeszítés alapbeállítása Elektronikus futómű-szabályozás (ESA) nélkül GY Az állítókereket ütközésig forgassa a LOW felirattal jelölt nyíl irányába (teletankolva, sofőrrel 85 kg)

70 4 68 Kezelés z Az állítókereket nyomja befelé a kiinduló pozíciójába. Lengéscsillapítás Beállítás A csillapítást az útviszonyoknak és a rugó-előfeszítésnek megfelelően kell beállítani. Egyenetlen úton lágyabb csillapításra van szükség, mint sima felületű úttesten. A rugó-előfeszítés növelése esetén keményebb, míg a csökkentése esetén lágyabb csillapítás szükséges. Lengéscsillapítás beállítása a hátsó keréken Állítsa le a motorkerékpárt, ügyelve arra, hogy sík és szilárd felületen álljon. A lengéscsillapítás növeléséhez az 1 jelű állítócsavart forgassa a szerszámkészletben található szerszám segítségével a H betűvel jelölt nyíl irányába. A lengéscsillapítás csökkentéséhez az 1 jelű állítócsavart forgassa a szerszámkészletben található szerszám segítségével az S betűvel jelölt nyíl irányába. Hátsó csillapítás alapbeállítása Elektronikus futómű-szabályozás (ESA) nélkül GY Hátsó csillapítás alapbeállítása A beállítócsavart ütközésig forgassa a H betűvel jelölt nyíl irányába, majd 1,5 fordulattal az S betűvel jelölt nyíl irányába (teletankolva, sofőrrel 85 kg) Elektronikus futóműbeállítás (ESA) Elektronikus futómű-szabályozás (ESA) rendszerrel GY Beállítások Az ESA elektronikus futómű-beállítás segítségével kényelmesen hozzáigazíthatja motorkerékpárját az aktuális terheléshez és útfelülethez. Ehhez a terhelési típust és a kívánt csillapítást kell kiválasztania. Három terhelési változatot állíthat be, amelyek mindegyikéhez

71 z Kezelés három különböző csillapítás választható A kijelző 1 jelű területén látható az aktuális beállítás. További információk az ESA II elektronikus futómű-beállítással kapcsolatban: ( 98). oldal. Futómű beállítása Indítsa el a motort. A csillapítás menet közben is állítható. Nyissa meg azesa menüt. Megjelennek a csillapítás beállítási lehetőségei. Comfort: Komfort üzemmód Normal: Normál üzemmód Sport: Sport üzemmód Válassza ki a kívánt csillapítást, vagy mozgassa a mutatót lefelé a terhelés beállításához. A terhelés nem állítható menet közben. Megjelennek a terhelés beállítási lehetőségei. Szóló használat Szóló használat csomaggal Használat utassal (és csomaggal) Válassza ki a kívánt terhelési változatot. A rendszer a kiválasztott értéknek megfelelően állítja be a futóművet, az ESA-képernyőn pedig megjelenik az új beállítás. A beállítási folyamat során

72 4 70 Kezelés z a terhelés és a csillapítás jeli szürkén jelennek meg. Központi zár központi zárral GY Reteszelés Kapcsolja be a gyújtást, és nyomja meg a 3 jelű gombot. Alternatív megoldás: Nyomja meg az 1 jelű gombot a távirányítón. Bezáródik a bal oldali burkolatban található tárolórekesz, valamint a csomagtartódobozok zárja. audiorendszer és navigációs berendezés előkészítéssel GY Bezáródik a jobb oldali burkolatban található tárolórekesz zárja. Topcase dobozzal U Bezáródik a Topcase doboz zárja. A zárakat ezután manuálisan már nem lehet kinyitni. Megjelenik a reteszelés jele. riasztóberendezéssel (DWA) GY A riasztóberendezés távirányítójának egyes funkciói a hozzá tartozó fejezetben vannak leírva. Kireteszelés Kapcsolja be a gyújtást, és nyomja meg a 3 jelű gombot. Alternatív megoldás: Nyomja meg a 2 jelű gombot a távirányítón. Kinyílik a bal oldali burkolatban található tárolórekesz, valamint a csomagtartódobozok zárja. audiorendszer és navigációs berendezés előkészítéssel GY Kinyílik a jobb oldali burkolatban található tárolórekesz zárja.

73 z Kezelés Topcase dobozzal U Kinyílik a Topcase doboz zárja. A manuálisan bezárt zárakat manuálisan kell kinyitni is. riasztóberendezéssel (DWA) GY A riasztóberendezés távirányítójának egyes funkciói a hozzá tartozó fejezetben vannak leírva. Talajmegvilágítással U Amennyiben a zárakat kikapcsolt gyújtás mellett a távirányítóval nyitja ki, rövid időre bekapcsol a talajmegvilágítás. Vésznyitás Amennyiben a központi zár nem nyitható, a csomagtartódobozok, a Topcase doboz, valamint a tárolórekeszek az alább módszerrel manuálisan is kinyithatók: Csomagtartódoboz leszerelése ( 107). Csomagtartódoboz kinyitása ( 106). A kulcsot dugja a Topcase doboz zárjába, majd forgassa 45 kal túl a LOCK pozíción, végül pedig forgassa a ponttal jelölt pozícióba, és nyomja be a zárhengert. Kinyílik a zár. A kulcsot dugja a tárolórekesz zárjába, és forgassa 45 -kal kifelé, majd nyomja be a zárhengert. Kinyílik a tárolórekesz fedele. Távirányítók párosítása Amennyiben egy elveszett távirányító helyett kíván egy másikat használni, vagy további távirányítókat szeretne használni, mindig az összes távirányítót párosítani kell. A távirányítók párosítását az alábbiakban leírtak szerint engedélyezze: 4 71

74 4 72 Kezelés z Kapcsolja be a gyújtást. Nyomja meg háromszor a 2 jelű gombot a távirányítón. Megszólal egy hangjelzés. Tíz másodpercen belül kapcsolja ki a gyújtást. Nyomja meg háromszor a 2 jelű gombot a távirányítón. Megszólal egy hangjelzés. Tíz másodpercen belül kapcsolja be a gyújtást. Ezután már párosíthatja a távirányítókat. Minden egyes távirányító esetén hajtsa végre az alábbi lépéseket: Tartsa nyomva az 1 és 2 jelű gombokat, amíg a 3 jelű LED már nem villog. A 3 jelű LED körülbelül tíz másodpercen keresztül villog. Engedje fel az 1 és 2 jelű gombokat. A 3 jelű LED világítani kezd. Nyomja meg az 1 vagy a 2 jelű gombot. Megszólal egy hangjelzés, a 3 jelű LED pedig kialszik. A párosítás befejezéséhez: Kapcsolja ki a gyújtást. Háromszor megszólal egy hangjelzés. A párosítás akkor is befejeződik, ha négy távirányítót párosított. az első távirányító párosítása után körülbelül 30 másodpercig nem nyom meg egyetlen gombot sem. Távirányítók szinkronizálása Amennyiben a központi zár nem reagál egy távirányító jeleire, a távirányítót szinkronizálni kell. Ez például akkor fordulhat elő, ha a távirányítót a riasztó hatótávolságán kívül használta. Végezze el a távirányító szinkronizálását az alábbiaknak megfelelően: Kapcsolja be a gyújtást.

75 z Kezelés Tartsa nyomva az 1 és 2 jelű gombokat, amíg a 3 jelű LED már nem villog. A 3 jelű LED körülbelül tíz másodpercen keresztül villog. Engedje fel az 1 és 2 jelű gombokat. A 3 jelű LED világítani kezd. Nyomja meg az 1 vagy a 2 jelű gombot. A 3 jelű LED kialszik. Távirányító elemének cseréje Amennyiben a távirányítón található LED a gombok megnyomásakor nem, vagy csak rövid ideig világít: Cserélje ki a távirányító elemét. Nyissa ki az elemtartó 1 jelű fedelét. A lemerült elemet a törvényi előírásoknak megfelelően ártalmatlanítsa, és ne dobja a háztartási hulladékba. A nem megfelelő típusú akkumulátor használata, illetve az akkumulátor nem megfelelő beszerelése tönkreteheti a készüléket. Az előírt típusú akkumulátort használja. Az akkumulátor behelyezésénél ügyeljen a megfelelő polaritásra. Az új elemet a pozitív pólusával felfelé helyezze be. Akkumulátor típusa és névleges feszültsége CR 1632 Lithium 3 V A távirányítón található LED világít, a távirányítót szinkronizálni kell. 4 73

76 4 74 Kezelés z Nyomja meg kétszer az 1 jelű gombot. A 3 jelű LED néhány másodpercig villog. A távirányító ismét használatra kész. Riasztóberendezés (DWA) Aktiválás távirányító nélkül riasztóberendezéssel (DWA) GY Szükség esetén állítsa be, hogy a riasztó automatikusan bekapcsoljon a gyújtás kikapcsolása után. Riasztó beállítása ( 77). Kapcsolja ki a gyújtást. Az aktiválás 30 másodpercig tart. Az irányjelzők kétszer felvillannak. Kétszer megszólal a visszaigazoló hangjelzés (ha be van kapcsolva). A riasztó aktív. A mozgásérzékelő deaktiválásához (például arra az esetre, ha vonattal szállítja a motorkerékpárt, ahol az erőteljes mozgás beindíthatná a riasztót) a gyújtás kikapcsolása előtt nyissa meg a Settings menüt. Válasza a Vehicle Alarm syst. Sensor menüpontot. A mozgásérzékelő egy alkalomra történő kikapcsolásához válassza az Off(once) lehetőséget. Kapcsolja ki a gyújtást. Az aktiválás 30 másodpercig tart. Az irányjelzők háromszor felvillannak. Háromszor megszólal a visszaigazoló hangjelzés (ha be van kapcsolva). A riasztó aktivált, a mozgásérzékelő pedig deaktivált állapotban van.

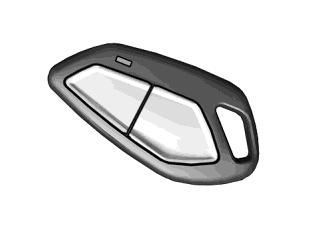

77 z Kezelés Aktiválás a távirányítóval riasztóberendezéssel (DWA) GY központi zárral GY Kapcsolja ki a gyújtást. Kétszer megszólal a visszaigazoló hangjelzés (ha be van kapcsolva). A riasztó aktív. Háromszor megszólal a visszaigazoló hangjelzés (ha be van kapcsolva). A mozgásérzékelő deaktivált állapotban van Riasztás riasztóberendezéssel (DWA) GY Nyomja meg kétszer az 1 jelű gombot a távirányítón. Ne feledje, hogy a távirányító egyéb funkciókkal is rendelkezik a központi zár irányításához. Az aktiválás 30 másodpercig tart. Az irányjelzők kétszer felvillannak. A mozgásérzékelő deaktiválásához (például arra az esetre, ha vonattal szállítja a motorkerékpárt, ahol az erőteljes mozgás beindíthatná a riasztót) az aktiválási folyamat során ismételten nyomja meg az 1 jelű gombot a távirányítón. Az irányjelzők háromszor felvillannak. A riasztást kiválthatja a mozgásérzékelő, a gyújtás bekapcsolása erre jogosulatlan kulccsal a riasztó leválasztása a gépjármű akkumulátoráról (a riasztó akkumulátora átveszi az áramellátást csak hangjelzéses riasztás, az irányjelzők nem villognak). Ha a riasztó akkumulátora lemerült, minden funkció működőképes marad, egyedül a jármű akkumulátoráról való leválasztás esetén nem riaszt a berendezés.

78 4 76 Kezelés z A riasztás körülbelül 26 másodpercig tart. A riasztás során egy hangjelzés hallható, és villognak az irányjelzők. A riasztási hang jellege programozható. központi zárral GY tet erre. Ezután a riasztó visszajelzőfénye egy percen keresztül jelzi, mi váltotta ki a riasztást. A visszajelzőfény felvillanásainak jelentése: 1x villan fel: 1. mozgásérzékelő 2x villan fel: 2. mozgásérzékelő 3x villan fel: gyújtás erre jogosulatlan kulccsal bekapcsolva 4x villan fel: riasztó leválasztása a jármű akkumulátoráról 5x villan fel: 3. mozgásérzékelő Deaktiválás a távirányítóval riasztóberendezéssel (DWA) GY központi zárral GY A kioldott riasztás bármikor megszakítható a távirányítón található 2 gomb megnyomásával anélkül, hogy deaktiválná a riasztót. Amennyiben a vezető távollétében riasztás történt, a gyújtás bekapcsolásakor a riasztási hang egyszeri megszólalása figyelmez- Deaktiválás távirányító nélkül riasztóberendezéssel (DWA) GY Vészleállító kapcsoló üzemkész állapotban. Kapcsolja be a gyújtást. Az irányjelzők egyszer felvillannak. Egyszer megszólal a visszaigazoló hangjelzés (ha be van kapcsolva). A riasztó ki van kapcsolva. Nyomja meg egyszer a 2 jelű gombot a távirányítón. Ne feledje, hogy a távirányító egyéb funkciókkal is rendelkezik a központi zár irányításához. Amennyiben a riasztási funkciót a távirányítóval deaktiválja, de ezután nem kapcsolja be a gyújtást, a riasztási funkció 30 másodperc elteltével is-

79 z Kezelés mét aktiválódik, ha az Aktiválás a gyújtás bekapcsolása funkció után beállítás van kiválasztva. Az irányjelzők egyszer felvillannak. Egyszer megszólal a visszaigazoló hangjelzés (ha be van kapcsolva). A riasztó ki van kapcsolva. Riasztó beállítása riasztóberendezéssel (DWA) GY Nyissa meg a Settings menüt, majd válassza avehicle Alarm syst. menüpontot. Az alábbi beállítások adhatók meg: Automatic On: A riasztó a gyújtás kikapcsolása után automatikusan aktiválódik. Automatic Off: A riasztót a gyújtás kikapcsolása után a távirányítóval kell aktiválni. Alarm tone: Riasztási hang jellege. Operat. tone On: Riasztó be- és kikapcsolásának megerősítése az irányjelzők felvillantásával és hangjelzéssel. Operat. tone Off: Riasztó be- és kikapcsolásának megerősítése csak az irányjelzők felvillantásával. Adja meg a kívánt beállításokat a Multi-Controller vezérlő használatával. Gumiabroncsok Keréknyomás ellenőrzése A nem megfelelő gumiabroncsnyomás rontja a motorkerékpár menettulajdonságait és csökkenti a gumiabroncsok élettartamát. Ellenőrizze, hogy megfelelő-e a gumiabroncsnyomás. Állítsa fel a motorkerékpárt, ügyelve arra, hogy sík és szilárd felületen álljon. Ellenőrizze a keréknyomást a következő adatok alapján. 4 77

80 4 78 Kezelés z Elülső gumiabroncsnyomás 2,9 bar (hideg gumiabroncsnál) Hátsó gumiabroncsnyomás 2,9 bar (hideg gumiabroncsnál) Elégtelen keréknyomás esetén: Korrigálja a keréknyomást.

81 z Motorozás Motorozás Biztonsággal kapcsolatos megjegyzések Ellenőrzőlista Indítás Bejáratás Fékek Motorkerékpár leparkolása Tankolás Motorkerékpár rögzítése szállításhoz

82 5 80 z Motorozás Biztonsággal kapcsolatos megjegyzések Ruházati felszerelés Megfelelő ruházat nélkül ne motorozzon! Viseljen mindig bukósisakot motoros ruházatot kesztyűt csizmát Ez tetszőlegesen rövid úton és minden évszakban követendő. BMW Motorrad Márkaszervize szívesen ad tanácsot, és minden felhasználási célhoz rendelkezik megfelelő ruházattal. Helyes terhelés A túlterhelés és a nem egyenletes teherelosztás hátrányosan befolyásolhatja a motorkerékpár menetstabilitását. A megengedhető össztömeget ne lépje túl, és ügyeljen a terheléssel kapcsolatos megjegyzések betartására. A rugó-előfeszítést, a csillapítást és a gumiabroncsnyomást az össztömegnek megfelelően kell beállítani. Ügyeljen rá, hogy egyenlően ossza el a súlyt a bal és a jobb oldalra. A nehéz csomagokat alulra, minél közelebb a motor középvonalához pakolja. Ne lépje túl a csomagtartódobozban található figyelmeztető táblán feltüntetett maximális terhelést és sebességet. Topcase dobozzal U Ne lépje túl a Topcase dobozban található figyelmeztető táblán feltüntetett maximális terhelést és sebességet. Tanktáskával U Ne lépje túl a tanktáskára engedélyezett maximális terhelést és sebességet. 5 kg Tanktáska megengedett tömege Sebességkorlátozás tanktáska használata esetén 160 km/h Sebesség Magas sebességgel történő haladásnál különböző peremfeltételek negatívan befolyásolhatják a motorkerékpár viselkedését: a rugózás és a csillapítás beállítása nem egyenletesen elosztott terhelés laza öltözet

83 z Motorozás túl alacsony gumiabroncsnyomás nem megfelelő abroncsprofil stb. Mérgezési veszély A kipufogógáz színtelen és szagtalan, azonban mérgező szénmonoxidot tartalmaz. A kipufogógázok belégzése egészségkárosító hatású, és eszméletvesztéshez vagy halálhoz is vezethet. Ne lélegezze be a kipufogógázt. Zárt helyiségekben ne járassa a motort. Égési sérülés veszélye A használat során a motor és a kipufogórendszer erősen felmelegszik. Érintés esetén fennáll az égési sérülések veszélye. A motorkerékpár leállítása után ügyeljen arra, hogy senki ne érintse meg a motor és a kipufogórendszer részeit. Katalizátor Ha gyújtáskimaradás miatt nem elégett üzemanyag jut a katalizátorba, az túlmelegedést és károsodást okozhat. Ezért ügyeljen a következőkre: Soha ne használja el az összes üzemanyagot a tartályból Ne járassa a motort, ha valamelyik gyújtógyertyapipa le van húzva Ha kihagy a motor, azonnal állítsa le Csak ólommentes üzemanyagot tankoljon A javasolt karbantartási időközöket mindenképpen tartsa be. Az el nem égett üzemanyag károsítja a katalizátort. A katalizátor védelme érdekében ügyeljen az alábbiakra. Túlmelegedés veszélye Ha álló helyzetben hosszabb ideig járatja a motort, a hűtés nem elégséges, és az alkatrészek túlmelegedhetnek. Szélsőséges esetekben a gépjármű ki is gyulladhat. A motort álló helyzetben ne járassa feleslegesen. Indítás után azonnal induljon el a motorkerékpárral. Módosítás A motorkerékpáron (pl. a motorvezérlőn, fojtószelepeken, tengelykapcsolón) végrehajtott módosítások az érintett alkatrészek károsodásához, valamint a biztonság szempontjából fontos funkciók elvesztéséhez vezethetnek. Az ilyen okokra visszavezethető károkra nem érvényesíthető szavatossági igény. Ne módosítsa a motorkerékpárt. 5 81

84 5 82 z Motorozás Ellenőrzőlista Használja a következő ellenőrzőlistát minden út előtt a fontos funkciók, beállítások és kopási határok ellenőrzéséhez: Fék működése Első és hátsó fékfolyadékszint Tengelykapcsoló működése Tengelykapcsoló-folyadék szintje Lengéscsillapítási beállítások és rugó-előfeszítés Profilmélység és gumiabroncsnyomás Csomagtartódobozok és csomagok biztonságos rögzítése Rendszeres időközönként: Motorolajszint (minden tankolásnál). Fékbetét kopása (minden harmadik tankolásnál). Indítás Motor beindítása Kapcsolja be a gyújtást. Indulás előtti ellenőrzés folyamatban. ( 83) ABS-öndiagnosztika folyamatban. ( 83) dinamikus vonóerő-szabályozással (DTC) GY DTC-öndiagnosztika folyamatban. ( 84) Váltson üres fokozatba, vagy húzza be a tengelykapcsolókart. Kihajtott oldaltámasszal és sebességbe kapcsolva a motorkerékpár nem indítható be. Ha a motorkerékpárt üresben indítja, majd kihajtott oldaltámasszal fokozatba kapcsolja, a motor leáll. Hidegindításnál és alacsonyabb hőmérséklet esetén húzza be a tengelykapcsolókart, és kissé forgassa el a gázmarkolatot. Nyomja meg az 1 jelű indítógombot. Túl alacsony akkumulátorfeszültség esetén az indítási folyamat automatikusan megszakad. További indítási kísérletek végzése előtt töltse fel az akkumulátort, vagy használjon külső indítási segítséget. A motor beindul. Ha a motor nem indul be, a hibakeresési táblázat segíthet

85 z Motorozás a probléma megoldásában. ( 146) Indulás előtti ellenőrzés A gyújtás bekapcsolása után a műszeregység elvégzi az általános figyelmeztető lámpa és a fordulatszámmérő ellenőrzését. Ez a Pre-Ride-Check. A rendszer megszakítja az ellenőrzést, ha a motort a befejezése előtt elindítja. 1. szakasz Pirosan világít az általános figyelmeztetőfény. Megjelenik a CHECK! felirat. 2. szakasz Sárgán világít az általános figyelmeztetőfény. Megjelenik a CHECK! felirat. Világít a SET felirat. Amennyiben az általános figyelmeztető lámpa nem világít: Amennyiben az általános figyelmeztetőfény nem működik, egyes funkciózavarok nem jeleníthetők meg. Különös figyelemmel járjon el, ha az általános figyelmeztetőfény sárgán vagy pirosan világít. A hibát a lehető leggyorsabban ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. ABS-öndiagnosztika Az öndiagnosztika ellenőrzi a BMW Motorrad Integral ABS megfelelő működőképességét. Az öndiagnosztika automatikusan elindul a gyújtás bekapcsolása után. 1. szakasz Az álló helyzetben diagnosztizálható rendszerelemek ellenőrzése. Villog az ABS figyelmeztetőfény. 2. szakasz A kerékérzékelők ellenőrzése induláskor. Az ABS-öndiagnosztika befejezéséhez a motorkerékpárnak legalább 5 km/h sebességgel kell haladnia. Villog az ABS figyelmeztetőfény. ABS-öndiagnosztika befejeződött Az ABS figyelmeztető lámpa kialszik. Amennyiben az ABS-öndiagnosztika befejezése után az ABS meghibásodását jelzi a rendszer: Tovább tud haladni. Vegye figyelembe, hogy sem az ABS, 5 83

86 5 84 z Motorozás sem az Integral funkció nem áll rendelkezésre. A hibát a lehető leggyorsabban ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. DTC-öndiagnosztika dinamikus vonóerő-szabályozással (DTC) GY Az öndiagnosztika ellenőrzi a BMW Motorrad DTC megfelelő működőképességét. Az öndiagnosztikát automatikusan végrehajtja a rendszer a gyújtás bekapcsolása után. 1. szakasz Az álló helyzetben diagnosztizálható rendszerelemek ellenőrzése. Lassan villog a DTC figyelmeztető lámpa. 2. szakasz A diagnosztizálható rendszerelemek ellenőrzése menet közben. A DTC-öndiagnózis befejezéséhez a motornak járnia kell, a motorkerékpárnak pedig legalább 5 km/h sebességgel kell haladnia. Lassan villog a DTC figyelmeztető lámpa. DTC-öndiagnosztika befejeződött A DTC jel kialszik. Amennyiben a DTC-öndiagnosztika befejezése után a DTC meghibásodását jelzi a rendszer: Tovább tud haladni. Vegye figyelembe, hogy a DTC funkció nem áll rendelkezésre. A hibát a lehető leggyorsabban ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Bejáratás Motor A bejáratás utáni ellenőrzésig használja járművét gyakran változó terheléssel és különböző fordulatszámokon, kerülje a hosszabb, állandó fordulatszámmal megtett utakat. Kanyargós, dimbes-dombos terepen vezető útvonalakat válasszon, és lehetőleg kerülje az autópályákat. Ügyeljen a bejáratási fordulatszámokra. Bejáratási fordulatszám <5000 min -1 (Kilométerállás km) <6000 min -1 (Kilométerállás km) nem teljes terhelésnél (Kilométerállás km)

87 z Motorozás km megtétele után végeztesse el a bejáratás utáni első ellenőrző szervizt. Fékbetétek Az új fékbetéteket be kell járatni az optimális súrlódási tényezőjük eléréséhez. A lecsökkent fékhatás a fékkar erősebb meghúzásával ellensúlyozható. Az új fékbetétek jelentősen megnövelhetik a fékutat. Fékezzen a szokásosnál hamarabb. Gumiabroncs Az új gumiabroncsok felülete sima. Ezért a bejáratás ideje alatt a gumiabroncsok felületét a motor óvatos, különböző mértékű bedöntésével fel kell durvítani. A futófelület csak a bejáratás segítségével éri el a teljes tapadóképességét. Az új gumiabroncsok még nem tapadnak tökéletesen. Különösen nagy a balesetveszély nedves útpálya és a motorkerékpár nagy mértékű bedöntése esetén. Óvatosan vezessen, és ne döntse be nagyon a motorkerékpárt. Fékek Hogyan érheti el a legrövidebb fékutat? Fékezés során megváltozik a dinamikus tehereloszlás az első és a hátsó kerék között. Minél erősebb a fékezés, annál több teher kerül az első kerékre. Minél nagyobb a kerék terhelése, annál több fékerő átvitele lehetséges. A legrövidebb fékút eléréséhez az elsőkerékféket gyorsan, egyre fokozódó erővel kell behúzni. Ez által az első kerék dinamikus terhelésének megnövekedése optimálisan kihasználható. Egyidejűleg a tengelykapcsolókart is ajánlott használni. A sokat gyakorolt satufékezésnél, amikor a féknyomást a lehető leggyorsabban, minden erejével növeli a vezető, a dinamikus teherelosztás nem képes követni a lassítás sebességét, és nem lehet a teljes fékerőt átadni az útpályára. A BMW Motorrad Integral ABS megakadályozza az első kerék blokkolását. Völgymenetben Amennyiben völgymenetben kizárólag a hátsó fékkel lassít, fennáll a fékhatás csökkenésének veszélye. Szélsőséges körülmények között a túlmelegedés a fékek tönkremeneteléhez vezethet. A BMW integrálrendszere a kézifékkar meghúzása esetén a hátsó féket is működésbe hozza, és ügyel rá, hogy ne melegedjen túl. Csak az első féket és a motorféket használja. 5 85

88 5 86 z Motorozás Nedves és szennyezett fékek A féktárcsákra és fékbetétekre kerülő nedvesség és szennyeződések a fékhatás romlásához vezetnek. A következő helyzetekben késleltetett vagy rosszabb hatásfokú fékhatással kell számolni: Esőben vagy pocsolyákon való áthajtáskor. A gépjármű mosása után. Útszóró sóval felszórt utcákon történő motorozáskor. A fékeken végzett munka után az esetleges olaj- vagy zsírszennyeződések miatt. Szennyezett útpályán vagy terepen való haladáskor. Rossz fékhatás nedvesség és kosz miatt. Fékezze a fékeket szárazra, illetve tisztára, szükség esetén tisztítsa meg azokat. A szokásosnál hamarabb fékezzen, amíg újra rendelkezésre nem áll a teljes fékhatás. Motorkerékpár leparkolása Oldaltámasz Állítsa le a motort. Rossz talajviszonyok esetén az oldaltámasz nem támasztja meg biztonságosan a motort. Ügyeljen arra, hogy a támasz sík és szilárd felületen álljon. Hajtsa ki az oldaltámaszt, és támassza le a motorkerékpárt. Az oldaltámasz kizárólag a motorkerékpár tömegének megtartására lett tervezve. Ha az oldaltámasz ki van hajtva, ne üljön a motorkerékpárra. Amennyiben az út dőlése megengedi, fordítsa a kormányt balra. Emelkedőn történő parkolás esetén állítsa a motorkerékpárt hegynek felfelé, és kapcsoljon 1. fokozatba. Középállvány Állítsa le a motort. Rossz talajviszonyok esetén az oldaltámasz nem támasztja meg biztonságosan a motort. Ügyeljen arra, hogy a támasz sík és szilárd felületen álljon. A túl erős mozgatástól a középállvány becsukódhat, a motorkerékpár pedig felborulhat. Ha a középállvány ki van hajtva, ne üljön a motorkerékpárra. Hajtsa ki a középállványt, és támassza le a motorkerékpárt.

89 z Motorozás Tankolás Üzemanyag-minőség Az optimális üzemanyag-fogyasztás érdekében az üzemanyag kénmentes, vagy lehetőleg alacsony kéntartalmú legyen. Az ólomtartalmú üzemanyagok károsítják a katalizátort! Ólmozott vagy fém adalékot, pl. mangánt vagy vasat tartalmazó üzemanyagot tilos beletölteni. A járműbe legfeljebb 10 % etanoltartalmú üzemanyag tankolható, ez az E10 üzemanyagot jelenti. Ajánlott üzemanyag-minőség Ólmozatlan szuperbenzin, (Max. 10 % etanol, E10) 95 ROZ/RON 89 AKI A tankolás folyamata Az üzemanyag gyúlékony. Az üzemanyagtartályban bekövetkező tűz égéshez és robbanáshoz vezethet. Ne dohányozzon vagy használjon nyílt lángot az üzemanyagtartályon végzett semmilyen tevékenység közben. Az üzemanyag megtámadja a műanyagfelületeket, amelyek emiatt mattá vagy csúnyává válhatnak. A műanyag elemeket azonnal mossa le, ha üzemanyag éri őket. Állítsa le a motorkerékpárt, ügyelve arra, hogy sík és szilárd felületen álljon. Hajtsa fel a védőfedelet. Nyissa ki az üzemanyagtartály zárófedelét a jármű kulcsával, majd hajtsa fel a fedelet. Az üzemanyag meleg hatására kitágul. A túlságosan telített üzemanyagtartályból az 5 87

90 5 88 z Motorozás üzemanyag kifolyhat és az útpályára kerülhet. Ez bukást okozhat. Ne töltse túl az üzemanyagtartályt. Tankoljon a következőkben ismertetett minőségű üzemanyagból a tartályba úgy, hogy az üzemanyag szintje legfeljebb a töltőcsonk alsó pereméig érjen. Ha a tartalékszint elérése után tankol, akkor legalább annyi üzemanyagot kell töltenie a tartályba, hogy a teljes mennyiség több legyen a tartalékszintnél, különben a rendszer nem ismeri fel az új üzemanyagszintet, és nem alszik ki az alacsony üzemanyagszint figyelmeztető lámpája. Tartalék üzemanyag mennyisége kb. 4 l Erőteljes nyomó mozdulattal zárja vissza az üzemanyagtartály zárófedelét. Húzza ki a járműkulcsot, majd hajtsa vissza a védőfedelet. Motorkerékpár rögzítése szállításhoz Minden olyan alkatrészt óvjon a karcolástól például ragasztószalaggal vagy puha ronggyal, amelyen keresztülvezeti a spanifereket. A motorkerékpár oldalirányban megbillenhet és eldőlhet. Biztosítsa a motorkerékpárt az oldalirányú megbillenés ellen, a legjobb, ha egy másik személy megtámasztja. A motorkerékpárt tolja a szállítófelületre, és ne állítsa az oldaltámaszra vagy a középállványra. Felhasználható üzemanyag-mennyiség kb. 24 l

91 z Motorozás 5 89 Megsérülhet a gömbcsukló és a fékvezetékek. Ügyeljen rá, hogy egy alkatrész se sérüljön meg. A spanifereket a bal és a jobb oldalon vezesse át az elsőkerék-felfüggesztésen, majd lefelé feszítse meg. A spanifereket hátul mindkét oldalon rögzítse a hátsó vázhoz, és feszítse meg. A spanifereket ne vezesse át a lábtartókon. Minden spanifert egyformán húzzon meg.

92 5 90 z Motorozás

93 z A technikáról részletesen A technikáról részletesen Üzemmód Fékberendezés BMW Motorrad Integral ABS rendszerrel Motorvezérlés BMW Motorrad DTC rendszerrel Abroncsnyomás-ellenőrző (RDC) Elektronikus futómű-szabályozás ESA II

94 6 92 A technikáról részletesen z Üzemmód Kiválasztás A motorkerékpár az időjárási és útviszonyokhoz, valamint a vezetési stílusához történő igazításához három haladási mód áll rendelkezésre: RAIN ROAD DYNAMIC Az üzemmódok különböző módon befolyásolják a motorkerékpár viselkedését. Minden egyes üzemmódban ki lehet kapcsolni a DTC rendszert. A következő magyarázatok a rendszer bekapcsolt állapotára vonatkoznak. A gyújtás ki- és bekapcsolása után az utoljára kiválasztott üzemmód lesz aktív. Alapvető elv: minél sportosabb a kiválasztott üzemmód, annál közvetlenebbül áll rendelkezésre nagyobb motorteljesítmény. Ugyanakkor egyre jobban csökken a vezetőt támogató DTC rendszer hatása. Ezért az üzemmód kiválasztásakor ne feledje: minél sportosabb a beállítás, annál nagyobb vezetői tudást igényel! RAIN Ebben az üzemmódban nem áll rendelkezésre a motor teljes teljesítménye. A gázmarkolat elfordításával a teljesítmény visszafogottan növekszik, a motor ennek megfelelően lágyan reagál. A DTC rendszer korai beavatkozása biztosítja, hogy a hátsó kerék ne pörögjön ki. A jármű nagy és közepes tapadást biztosító útfelületeken (száraz és nedves aszfalt, illetve száraz macskakő) nagyon stabil marad, csak nagyon sima útfelületeken (nedves bitumen vagy macskakő) érezhető egyértelműen, hogy mozog a motor hátulja. ROAD Ebben az üzemmódban a motor teljes teljesítménye rendelkezésre áll. A teljesítmény a gázmarkolat elfordításával gyorsabban nő mint RAIN üzemmódban, valamint a motor is gyorsabban reagál. A DTC rendszer később avatkozik be, mint a RAIN üzemmódban. A jármű nagy és közepes tapadást biztosító útfelületeken (száraz és nedves aszfalt, illetve száraz macskakő) stabil marad. Érezhető, hogy a motor hátulja enyhén csúszkál. Nagyon sima útfelületeken (nedves bitumen vagy macskakő) egyértelműen érezhetően mozog a motor hátulja. DYNAMIC A DYNAMIC üzemmód a legsportosabb. A motor úgy reagál, és a teljesítmény növekedése is olyan mint ROAD üzemmódban. Ugyanak-

95 z A technikáról részletesen kor a motor sokkal közvetlenebbül reagál a vezető parancsaira. A DTC rendszer még később avatkozik be, ennek köszönhetően száraz aszfalton is megcsúszhat a motor, ha hirtelen gyorsít ki kanyarokból. Átkapcsolás A motorvezérlés, az ABS és a DTC funkcióinak átkapcsolása csak akkor lehetséges, ha a hátsó keréken nincs hajtónyomaték. Ennek az állapotnak az eléréséhez a gépjármű legyen álló helyzetben bekapcsolt gyújtással, vagy a gázmarkolat legyen visszaforgatott állapotban, a tengelykapcsolókar legyen behúzva. A rendszer először csak a kívánt haladási mód előválasztását végzi el. Csak az érintett rendszerek szükséges állapotba kerülése után történik meg az üzemmód átkapcsolása. Csak a haladási mód átkapcsolása után tűnik el a kiválasztómenü a kijelzőről. Fékberendezés BMW Motorrad Integral ABS rendszerrel Részleges integrálfunkcióval rendelkező fék A motorkerékpárja részleges integrálfunkcióval rendelkező fékkel van felszerelve. Ennél a fékrendszernél a fékkar használatakor az első és a hátsó fék együtt lép működésbe. A fékpedál csak a hátsó kerék fékére hat. A BMW Motorrad Integral ABS fékezés közben a motorkerékpár terheléseloszlásának megfelelően osztja el a fékerőt az első és a hátsó fék között. Behúzott első kerékfék mellett a hátsó kerék kipörgetése (Burn Out) az integrálfunkciónak köszönhetően nem lehetséges. A kipörgetés következménye a hátsókerékfék és a tengelykapcsoló károsodása lehet. Ne pörgesse ki a hátsó kereket. Hogyan működik az ABS? Az útpályára átvitt fékerő többek között a pálya felületének tapadásától függ. A sóder, a jég, a hó, valamint a nedves útburkolat sokkal alacsonyabb tapadást biztosít a tiszta és száraz aszfaltburkolatnál. Minél rosszabb az útpálya tapadása, annál hosszabb lesz a fékút. Ha a vezető a féknyomás növelése közben meghaladja a maximálisan átadható fékerőt, a kere- 6 93

96 6 94 A technikáról részletesen z kek blokkolni kezdenek, és elveszik a menetstabilitás, így ilyenkor fennáll a bukás veszélye. Mielőtt ez bekövetkezne, az ABS rendszer beavatkozik. A féknyomást a maximálisan átadható fékerőre korlátozza, így a kerekek tovább forognak és a menetstabilitás megmarad. Mi történik, ha egyenetlen az útpálya? Az úthibák és -egyenetlenségek miatt a kerék és az útpálya közötti kapcsolat rövid időre megszakadhat, ezért az átadható fékerő akár nullára is csökkenhet. Ha ebben a helyzetben fékez, az ABS rendszernek a féknyomást csökkentenie kell, hogy biztosítani tudja a menetstabilitást, amikor a kerék újra érinti az útpályát. Az újbóli érintkezés pillanatáig a BMW Motorrad Integral ABS extrém alacsony tapadási értékkel (mint sóder, jég vagy hó esetén) számol, hogy a kerekek minden lehetséges esetben tovább forogjanak, és a menetstabilitás biztosítva legyen. A tényleges körülmények érzékelésekor a rendszer beállítja a megfelelő féknyomást. Hogyan figyelmezteti a BMW Motorrad Integral ABS a vezetőt a működésére? Amikor a leírt körülmények miatt az ABS rendszernek csökkentenie kell a fékerőt, a fékkaron rezgés érzékelhető. Ha a fékkart használja, akkor az integrálfunkciónak köszönhetően a hátsó kerékre ható féknyomás is megnő. Ha a fékpedált csak ezután nyomja meg, a rendszer által már felépített féknyomás korábban érezhető ellennyomást okoz, mint amikor fékpedált a fékkar előtt vagy azzal együtt használja. A hátsó kerék megemelkedése Ha az útpálya és a kerék jól tapadnak egymáshoz, erős fékezéskor is csak nagyon későn, vagy egyáltalán nem blokkol az első kerék. Ennek megfelelően az ABS-szabályozásnak is csak későn vagy egyáltalán nem kell beavatkoznia. Ebben az esetben a hátsó kerék megemelkedhet, ami a motorkerékpár átbukását eredményezheti. Az erőteljes fékezés a hátsó kerék felemelkedéséhez vezethet. Fékezéskor ügyeljen arra, hogy az ABS-szabályozás nem mindig tudja megakadályozni a hátsó kerék felemelkedését.

97 z A technikáról részletesen Mire szolgál a BMW Motorrad Integral ABS? A BMW Motorrad Integral ABS a fizika határain belül biztosítja a menetstabilitást minden útfelületen. A rendszer nem olyan különleges elvárásokhoz lett optimalizálva, amelyek terepversenyeken vagy versenypályákon merülhetnek fel. Különleges helyzetek A kerekek blokkolási hajlamának érzékeléséhez többek között az első és hátsó kerék fordulatszámviszonyát veszi alapul a rendszer. Ha a rendszer huzamosabb ideig valószerűtlen értékeket mér, akkor biztonsági okokból kikapcsolja az ABS funkciót, és ABS hibát jelez. A hibajelzés csak akkor jelenik meg, ha lezárult az öndiagnosztika folyamata. A BMW Motorrad Integral ABS problémáin túl a szokatlan menethelyzetek is okozhatnak hibajelzést. Szokatlan menethelyzetek: Bemelegítés a középállványon vagy segédkitámasztón üres fokozatban vagy fokozatba téve. A motorfék által hosszabb ideig blokkolt hátsó kerék, például laza talajú lejtőn való haladáskor. Ha az előbbiekben ismertetett menethelyzetek egyike hibajelzést okoz, az ABS funkciót a gyújtás ki- és bekapcsolásával újra aktiválhatja. Milyen szerepe van a rendszeres karbantartásnak? Minden műszaki berendezés csak annyira jó, amennyire karbantartják. A BMW Motorrad Integral ABS optimálisan karbantartott műszaki állapotának biztosításához mindenképp be kell tartani az előírt felülvizsgálati intervallumokat. Biztonsági tartalékok A BMW Motorrad Integral ABS által biztosított rövidebb fékutakba vetett bizalma miatt ne kezdjen könnyelműen vezetni. A rendszer elsősorban vészhelyzetek elkerülésére szánt biztonsági tartalék. Legyen óvatos a kanyarokban! A kanyarban történő fékezésre különleges fizikai törvények vonatkoznak, amelyeket a BMW Motorrad Integral ABS sem tud megváltoztatni. Motorvezérlés BMW Motorrad DTC rendszerrel dinamikus vonóerő-szabályozással (DTC) GY 6 95

98 6 96 A technikáról részletesen z Hogyan működik a DTC? A BMW Motorrad DTC összehasonlítja az első és a hátsó kerék fordulatszámát. A rendszer a fordulatszám-különbség alapján számítja ki a hátsó kerék csúszásának mértékét, és ebből a stabilitási tartalékait. A csúszási határ átlépése esetén a rendszer leszabályozza a motor által leadott forgatónyomatékot a motorvezérlés segítségével. A DTC rendszer sem tudja felülírni a fizika törvényeit. Mindig a vezető felelőssége a megfelelő vezetési stílus megválasztása. A rendszer nyújtotta nagyobb biztonságot ne rontsa le gondatlan vezetéssel. Mire szolgál a BMW Motorrad DTC? A BMW Motorrad DTC egy, a vezetőt támogató rendszer, amely közutakon való használatra lett kifejlesztve. A vezető különösen a fizikai határok közelében befolyásolja jelentős mértékben (súlypontáthelyezés kanyarokban, nem megfelelően rögzített csomagok) a DTC rendszer szabályozási lehetőségeit. A rendszer nem olyan különleges elvárásokhoz lett optimalizálva, amelyek terepversenyeken vagy versenypályákon merülhetnek fel. Ilyen helyzetekben a BMW Motorrad DTC kikapcsolható. A DTC rendszer sem tudja felülírni a fizika törvényeit. Mindig a vezető felelőssége a megfelelő vezetési stílus megválasztása. A rendszer nyújtotta nagyobb biztonságot ne rontsa le gondatlan vezetéssel. Különleges helyzetek Minél jobban bedönti a motort, a fizika törvényeinek megfelelően annál jobban csökken a gyorsítási képessége. A nagyon éles kanyarokból kijövet ezért előfordulhat, hogy csak lassabban tud kigyorsítani. A hátsó kerék kipörgésének, illetve megcsúszásának érzékeléséhez többek között az első és hátsó kerekek fordulatszámának viszonyát és a bedöntés mértékét veszi alapul a rendszer. Ha a rendszer huzamosabb ideig valószerűtlen értékeket mér, akkor a bedöntés mértékét egy helyettesítő értékkel veszi figyelembe, illetve kikapcsolja a DTC funkciót. Ezekben az esetekben DTC-hibát jelez a kijelző. A hibajelzés csak

99 z A technikáról részletesen akkor jelenik meg, ha lezárult az öndiagnosztika folyamata. Az alábbi szokatlan menethelyzetekben a BMW Motorrad DTC rendszer hibaüzenetet küldhet. Szokatlan menethelyzetek: Egykerekezés hátsó keréken (Wheely) hosszabb időn keresztül, deaktivált DTC rendszerrel. Egy helyben forgó hátsó kerék behúzott elsőkerékfék mellett (Burn Out). Bemelegítés a segédkitámasztón üres fokozatban vagy fokozatba téve. Ha az első kerék szélsőséges gyorsításnál elveszti a kapcsolatot a talajjal, a DTC addig mérsékli a motornyomatékot, amíg az első kerék újra érinti a talajt. A BMW Motorrad ebben az esetben azt tanácsolja, forgassa kissé vissza a gázmarkolatot, hogy a lehető leggyorsabban stabil menethelyzetbe kerüljön. Csúszós felületen a gázmarkolatot soha ne forgassa hirtelen teljesen vissza a tengelykapcsolókar behúzása nélkül. A motorfék nyomatéka a hátsó kerék megcsúszását okozhatja, és ezáltal instabil menethelyzetet eredményezhet. Ezt az esetet a BMW Motorrad DTC rendszer nem tudja kivédeni. Abroncsnyomás-ellenőrző (RDC) abroncsnyomásellenőrző (RDC) rendszerrel GY Funkció Minden abroncsban található egy érzékelő, amely az abroncs belsejében érvényes hőmérsékletet és légnyomást méri, és az adatokat a vezérlőrendszerbe továbbítja. Az érzékelők egy kapcsolót is tartalmaznak, amely csak kb. 30 km/h sebességtől kezdve engedélyezi az adatok átvitelét. Az abroncsnyomás első vétele előtt mindkét abroncshoz a következő felirat jelenik meg a kijelzőn: --. Miután megállt a járművel, az érzékelők még körülbelül 15 percig közvetítik a mért értékeket. Amennyiben a motor rendelkezik RDC-vezérlőkészülékkel, az abroncsokba azonban nincsenek érzékelők építve, a rendszer hibát jelez. Hőmérsékletkompenzáció Az abroncsnyomás a hőmérséklettől függ: az abroncshőmérséklet emelkedésével nő, csökkenésével pedig esik. Az abroncshőmérséklet függ a környezeti hőmérséklettől, valamint a vezetési stílustól és az út időtartamától is. Az abroncsnyomás a többfunkciós kijelzőn hőmérsékletkompenzációval jelenik meg, azaz 20 C-os abroncshőmérsékletre van átszámolva. Mivel a benzin- 6 97

100 6 98 A technikáról részletesen z kutakon található nyomásmérőkben nincs hőmérsékletkompenzáció, ezért az ezekkel mért nyomás függ az abroncsnyomástól. Ezért az ilyen nyomásmérőkön kijelzett érték legtöbbször nem egyezik meg a többfunkciós kijelzőn megjelenő értékkel. Minél melegebb az abroncs, annál nagyobb értéket mutat a nyomásmérő a kijelzőn megjelenőnél. Abroncsnyomás kiigazítása Hasonlítsa össze a többfunkciós képernyőn az RDC rendszer által megjelenített értéket a kezelési útmutató hátoldalán megadott értékkel. A két érték közötti eltérést a benzinkutakon megtalálható, légnyomásmérővel ellátott kompresszorral ki kell egyenlíteni. Példa: A kezelési útmutató szerint 2,9 bar abroncsnyomás szükséges, a többfunkciós kijelző viszont csak 2,7 bart mutat, azaz 0,2 bar hiányzik. A benzinkúton található nyomásmérő 2,5 bart mutat. Ezt az értéket 0,2 barral 2,7 barra kell növelni a helyes abroncsnyomás beállításához. Elektronikus futóműszabályozás ESA II Elektronikus futómű-szabályozás (ESA) rendszerrel GY Futómű-beállítások A motorkerékpár terhelésétől függően először még álló helyzetben ki kell választani a kívánt terhelési állapotot. A kiválasztott haladási módtól függően a rendszer mindkét rugóstagnál beállítja a csillapítást, valamint a hátsó rugóstagnál az előfeszítést és a rugóállandót. Amennyiben megváltoztatja a kiválasztott haladási módot, a rendszer a két rugóstag csillapításán kívül a hátsó rugóstag rugóállandóján is változtat. Ezáltal a futómű nagyon pontosan az aktuális menetviszonyokhoz állítható, akár haladás közben is. Az előfeszítés, csillapítás és rugóállandó kombinált állítása biztosítja, hogy a futómű-geometria mindig megfelelő legyen. Ennek köszönhetően a statikus normál összeüléshez hasonló mértékű marad az összeülés haladás közben is. A rendszer kompenzálja az eltérő menet- és útviszonyokat, így a motor menettulajdonságai nem változnak. A rugóállandó elektromos úton történő módosítása annak köszönhetően lehetséges, hogy a hagyományos csavarrugó egy műanyag elemmel (Elastogran) van kombinálva, amelynek oldalirányú tágulása elektrohidrauli-

101 z A technikáról részletesen kusan, egy mozgatható hüvely segítségével korlátozható. Minél jobban rá van húzva a hüvely a műanyag elemre, az annál kevésbé tud kitágulni, így nő a rugóállandó. A legnagyobb rugóállandó eléréséhez a műanyag elem teljesen belecsúszik a hüvelybe, amely felül az acélrugón. A rugóállandó ugyanakkor annál kisebb lesz, minél kevésbé korlátozza a hüvely a műanyag elem kitágulását. 6 99

102 6 100 A technikáról részletesen z

103 z Felszerelések Felszerelések Általános információk Konnektorok Navigációs berendezés Csomagtartódoboz Topcase doboz

104 7 102 Felszerelések z Általános információk A BMW Motorrad vállalatnak nincs lehetősége minden gyártó termékeinek bevizsgálására, hogy azok biztonsági kockázatok nélkül használhatóak-e a BMW motorkerékpárokkal. Ezt akkor sem tudja garantálni, ha a terméket az illetékes hatóság engedélyezte az adott országban. A hatósági vizsgálatok nem tudják mindig figyelembe venni a BMW motorkerékpárok használata során felmerülő összes körülményt, ezért egyes esetekben nem kielégítőek. Csak azokat az alkatrészeket és tartozékokat használja, amelyeket a BMW jóváhagyott a motorkerékpárral való használatra. Az alkatrészeket és tartozékokat a BMW alapos biztonsági, funkció- és alkalmassági teszteknek vetette alá. A BMW ezért felelősséget vállal a termékekért. A nem jóváhagyott alkatrészekért és egyéb tartozékokért a BMW semmilyen felelősséget nem vállal. A motorkerékpár minden esetleges módosítása esetén tartsa be a törvényi előírásokat. Tájékozódjon országa forgalomba helyezéssel kapcsolatos jogszabályairól. Vegye figyelembe a kerékméretnek a futóműszabályozó-rendszerekre gyakorolt hatásait bemutató megjegyzéseket ( 123). Az Ön BMW Motorrad partnere minőségi tanácsadással szolgál az eredeti BMW alkatrészek, tartozékok és egyéb termékek kiválasztásához. Minden BMW Motorrad extra felszerelést megtalál honlapunkon: " Konnektorok Konnektorok használatával kapcsolatos megjegyzések: Automatikus lekapcsolás Ha ez a figyelmeztető jelzés látható, akkor alacsony a fedélzeti elektromos rendszer feszültsége. Szükség esetén a rendszer ideiglenesen lekapcsolja a konnektorokat. Az indítási folyamat során, valamint a műszaki adatok között feltüntetett maximális terhelés túllépése esetén a rendszer szintén kikapcsolja a konnektorokat. Amennyiben egyszerre több konnektort használ, a csatlakoztatott készülékek által felvett teljes áram nem haladhatja meg a terhelhetőséget.

105 z Felszerelések Kiegészítő készülékek használata A konnektorról üzemeltetett kiegészítő készülékeket csak bekapcsolt gyújtás esetén lehet bekacsolni. Ha ezután kikapcsolja a gyújtást, nagy terhelés esetén a konnektorokat is kikapcsolja a rendszer. Kis terhelés esetén a rendszer még egy ideig bekapcsolva hagyja a konnektorokat. Navigációs berendezés navigációs berendezés előkészítéssel GY Navigációs rendszerrel U Navigációs berendezés beszerelése Kapcsolja be a gyújtást. A nyílás fedelét húzza felfelé, amennyire csak lehet. A 2 jelű vakfedelet belülről nyomja ki Kábelezés A konnektoroktól a kiegészítő készülékekhez vezető kábeleket úgy kell elvezetni, hogy ne akadályozzák a vezetőt ne korlátozzák a kormány mozgathatóságát és ne rontsanak a menettulajdonságokon ne tudjanak sehova sem becsípődni. Nyomja meg az 1 jelű gombot a navigációs berendezést befogadó nyílás kinyitásához. A nyílás fedele kinyílik, a szélvédő pedig a felső végállásba mozog. Nyomja meg a 3 jelű reteszt, és szerelje ki a 4 jelű takaróelemet.

106 7 104 Felszerelések z Először helyezze a navigációs berendezést az 5 jelű tartóra, majd nyomja be, amíg be nem pattan a 6 jelű reteszbe. Ellenőrizze, hogy megfelelően rögzült-e a navigációs berendezés a tartójában. A tartót a navigációs berendezéssel együtt tolja a 7 jelű fedelénél fogva a nyílásba, amíg nem rögzül a helyén. Nyomja meg az 1 jelű gombot a navigációs berendezést befogadó nyílás kinyitásához. A nyílás fedele kinyílik, a szélvédő pedig a felső végállásba mozog. A nyílás fedelét húzza felfelé, amennyire csak lehet. Nyomja meg a 3 jelű reteszt, majd a navigációs berendezést előre húzza ki a 6 jelű tartóból, és felfelé vegye ki belőle. Navigációs berendezés kiszerelése Kapcsolja be a gyújtást. Szerelje be a 4 jelű takaróelemet.

107 z Felszerelések A tartót a 7 jelű fedélnél fogva tolja a nyílásba, amíg nem rögzül a helyén. Tegye a helyére a 2 jelű vakfedelet. Navigációs berendezés használata Szükség esetén kapcsolja be a navigációs berendezést. Nyissa meg a Navigation menüt. Megjelennek a navigációs berendezés lehetséges beállításai. Page: A főmenü, a térkép és a fedélzeti számítógép nézetek közötti váltást teszi lehetővé. Zoom +: Olyan funkciókat hajt végre, amelyek a navigációs rendszerben a következőképpen vannak jelölve: +. A térképnézetben például felnagyítható a térképkivágás. Zoom : Olyan funkciókat hajt végre, amelyek a navigációs rendszerben a következőképpen vannak jelölve: -. A térképnézetben például lekicsinyíthető a térképkivágás. Speak: Megismétli a legutóbb elhangzott szöveges utasítást. Az utasítás akkor is elhangzik, ha a navigációs rendszer beállításai között ki van kapcsolva az automatikus szöveges navigáció. Mute: Az automatikus szöveges navigáció ki- és bekapcsolására szolgál. Display Off: A navigációs berendezés kijelzőjének kiés bekapcsolására szolgál. Válassza ki a kívánt lehetőséget, majd hajtsa végre a Multi- Controller vezérlő jobbra nyomásával. Különleges funkciók Mivel a BMW Motorrad Navigator IV integrálva lett a K 1600 GT / K 1600 GTL modellekbe, ezért bizonyos pontokon eltér a berendezés kezelése a Navigator kezelési útmutatójában bemutatottaktól

108 7 106 Felszerelések z Forgalmi üzenetek (TMC) Amennyiben a járműben van audiorendszer, az átadja a forgalmi üzeneteket a Navigatornak. Megjelenik a kijelzőn a Navigator kezelési útmutatójában bemutatott szimbólum. A BMW Motorrad audiorendszer nem alkalmas nem ingyenes forgalmi üzenetek fogadására. Figyelmeztetés a tartalék üzemanyag használatakor Az üzemanyagszint-jelző beállításai között megadhat egy értéket, hogy tankolásonként mennyi utat tesz meg. Mivel a motorkerékpár az aktuális üzemanyag-mennyiséggel elérhető hatótávolságadatot átadja a Navigatornak, ezt az értéket már nem kell megadnia. Pontos idő és dátum A Navigator átadja a motorkerékpárnak a pontos idő és dátum adatokat. Ezen adatok a műszeregységbe történő átvételének aktiválva kell lennie a motorkerékpár felhasználói beállításai között. Biztonsági beállítások A BMW Motorrad Navigator IV négyjegyű PIN-kóddal védhető a jogosulatlan hozzáféréstől (Garmin Lock). Amennyiben ezt a funkciót akkor aktiválja, amikor a Navigator be van építve a járműbe, és be van kapcsolva a gyújtás, a rendszer rákérdez, hogy el kívánja-e tárolni ezt a járművet a mentett járművek listájába. Amennyiben erre a kérdésre igennel válaszol, a Navigator menti a jármű vázszámát. Egyszerre legfeljebb öt vázszám tárolható. Amennyiben a Navigatort a mentett járművek egyikében kapcsolja be a gyújtás bekapcsolása után, nem kell megadnia a PIN-kódot. Amennyiben a Navigatort bekapcsolt állapotban szereli ki a járműből, biztonsági okokból bekéri PIN-kódot. Képernyő fényereje Beépített állapotban a képernyő fényerejét a motorkerékpár vezérli. Manuális beállítása nem lehetséges. Csomagtartódoboz Csomagtartódoboz kinyitása központi zárral GY Szükség esetén nyissa ki a központi zárat.

109 z Felszerelések A csomagtartódoboz zárjában forgassa a kulcsot a ponttal jelölt állásba. Az 1 jelű zárhengert nyomja lefelé. Előugrik a 2 jelű kioldókar. A kioldókart teljesen húzza fel, és nyissa ki a csomagtartódoboz tetejét. Csomagtartódoboz bezárása Teljesen húzza fel a 2 jelű kioldókart. Csukja be, majd nyomja a helyére a csomagtartódoboz fedelét. Ügyeljen rá, hogy a csomagtartódoboz bezárásakor ne csípje be annak tartalmát. A csomagtartódoboz akkor is bezárható, ha a zár LOCK állásban van. Ebben az esetben ügyelni kell arra, hogy ne zárja be véletlenül a jármű kulcsát a csomagtartódobozba. A 2 jelű kioldókart nyomja lefelé, amíg nem rögzül a helyén. A csomagtartódoboz zárjában forgassa a kulcsot a LOCK állásba, majd húzza ki azt. Csomagtartódoboz leszerelése A csomagtartódoboz zárjában forgassa a kulcsot a RELEASE állásba. Előugrik a doboz hordozófüle

110 7 108 A csomagtartódoboz zárjában forgassa a kulcsot a LOCK állásba, majd húzza ki azt. Topcase doboz Topcase doboz kinyitása Topcase dobozzal U Felszerelések z A 3 jelű hordozófület ütközési húzza felfelé. Ezzel kireteszelte a csomagtartódobozt, így az már levehető. Csomagtartódoboz felszerelése A hordozófület ütközésig hajtsa fel. A csomagtartódobozt helyezze a 4 jelű tartófülekre. központi zárral GY Szükség esetén nyissa ki a központi zárat. A 3 jelű hordozófület nyomja lefelé, amíg nem rögzül a helyén. A Topcase doboz zárjában forgassa a kulcsot a ponttal jelölt állásba.

111 z Felszerelések Nyomja előre az 1 jelű zárhengert. Előugrik a 2 jelű kioldókar. A kioldókart teljesen húzza fel, és nyissa ki a Topcase doboz fedelét. Topcase doboz bezárása Topcase dobozzal U Teljesen húzza fel a 2 jelű kioldókart. Csukja be, és tartsa csukva a Topcase doboz tetejét. Ügyeljen rá, hogy az oldaldoboz bezárásakor ne csípje be annak tartalmát. A Topcase doboz akkor is bezárható, ha a zár LOCK állásban van. Ebben az esetben ügyelni kell arra, hogy ne zárja be véletlenül a jármű kulcsát a Topcase dobozba. A 2 jelű kioldókart nyomja lefelé, amíg nem rögzül a helyén. A Topcase zárjában forgassa a kulcsot a LOCK állásba, majd húzza ki azt. Utasülés leszerelése Kapcsolja ki a gyújtást. Vezetőülés leszerelése ( 60). Szerelje ki a 1 jelű csavarokat. Az utasülést kicsit húzza előre, majd emelje meg

112 7 Utasülés beszerelése 110 Felszerelések z Húzza le az ülésfűtés 2 jelű csatlakozóját, és vegye le az utasülést. Az ülést a párnázott felével helyezze egy tiszta felületre. Csatlakoztassa az ülésfűtés 2 jelű csatlakozóját. Szerelje be az 1 jelű csavarokat. Topcase doboz leszerelése Topcase dobozzal U Vezetőülés leszerelése ( 60). Utasülés leszerelése ( 109). Tolja az utasülést a 3 jelű rögzítőcsapok alá, majd engedje le a helyére.

113 z Felszerelések Válassza le az 1 jelű csatlakozót. A csatlakozó Topcase doboz felőli oldalát hátrafelé fűzze ki. Nyissa ki a Topcase dobozt. Szükség esetén ürítse ki a Topcase dobozt és vegye ki az alján található szőnyeget. Tolja kifelé és tartsa meg ebben az állásban a 2 jelű tolózárat. Forgassa el a 3 jelű forgózárat a RELEASE feliratú nyíl irányába. Megjelenik a Topcase doboz rögzítetlen állapotára figyelmeztető 4 jelű retesz. Csukja be a Topcase dobozt. Hátul emelje meg és vegye le a csomagtartósínről a Topcase dobozt. Utasülés beszerelése ( 110). Vezetőülés beszerelése ( 61). Topcase doboz felszerelése Topcase dobozzal U Vezetőülés leszerelése ( 60). Utasülés leszerelése ( 109). Szükség esetén ürítse ki a Topcase dobozt és vegye ki az alján található szőnyeget.

114 7 112 Felszerelések z Tolja fel a Topcase dobozt a csomagtartósínre. Topcase doboz kinyitása ( 108). nyomja lefelé a Topcase dobozt a hátsó szélénél fogva. Eltűnik a Topcase doboz rögzítetlen állapotára figyelmeztető 4 jelű retesz. Amennyiben a retesz továbbra is látható, a Topcase doboz nincsen megfelelően rögzítve. Ügyeljen rá, hogy a Topcase doboz megfelelően illeszkedjen a csomagtartósínen. A kábelt vezesse át a 6 jelű furaton. Dugja össze az 1 jelű csatlakozót. Utasülés beszerelése ( 110). Vezetőülés beszerelése ( 61). Ütközésig forgassa el a 3 jelű forgózárat a LOCK felirattal jelölt nyíl irányába, és közben A csatlakozókábelt vezesse előre az 5 jelű kábelcsatornában.

115 z Karbantartás Karbantartás Általános információk Szerszámkészlet Motorolaj Fékrendszer Hűtőfolyadék Tengelykapcsoló Felnik és gumiabroncsok Kerekek Elsőkerékállvány Külső indítási segítség Izzók Akkumulátor Biztosítékok

116 8 114 Karbantartás z Általános információk A Karbantartás című fejezetben azon kopó alkatrészek ellenőrzésének és cseréjének leírását találja, amelyek kisebb ráfordítással is végrehajthatók. Ha a beszerelés során adott meghúzási nyomatékokat kell betartani, a leírás ezeket az értékeket is tartalmazza. Az összes szükséges nyomaték áttekintését megtalálja a Műszaki adatok című fejezetben. Az összetettebb karbantartási és javítási munkákkal kapcsolatos tudnivalókat megtalálhatja a gépjárművéhez tartozó Javítási útmutatóban, amelyet DVD-formátumban BMW Motorrad Márkaszervizben szerezhet be. Néhány itt leírt munka elvégzéséhez speciális szerszámokra és alapos szaktudásra van szükség. Amennyiben kétségei merülnek fel, forduljon szakszervizhez, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Szerszámkészlet Normál szerszámkészlet 1 Csavarhúzónyél 2 Cserélhető csavarhúzó bit Csillag PH1 és Torx T25 fejjel Lengéscsillapítás beállítása a hátsó keréken ( 68). 3 Torx kulcs T25/T30 T25 a rövid száron, T30 a hosszú száron Izzók cseréje a távolsági fényszórókban ( 132). Szerelje le a rendszámtáblatartót. Motorolaj Motorolajszint ellenőrzése Ha túl kevés a motorolaj, az a motor blokkolásához, és ezáltal balesethez vezethet. Ügyeljen a megfelelő motorolajszintre. Az olajszint az olajhőmérséklettől is függ. Minél magasabb a hőmérséklet, annál magasabb az olajszint az olajteknő-

117 z Karbantartás ben. A motor hideg állapotában vagy rövid használat után végzett mérés téves olajszintet jelez, és ennek következtében nem megfelelő mennyiségű olaj betöltéséhez vezet. A motorolajszint helyes méréséhez az olajszintet csak üzemmeleg motoron szabad ellenőrizni. Állítsa az üzemmeleg motorkerékpárt a középállványra, ügyelve arra, hogy sík és szilárd felületen álljon. Hagyja a motort járni üresjáraton, amíg be nem kapcsol a hűtőventilátor, majd még egy percig járassa. Állítsa le a motort, és várjon körülbelül egy percet, hogy az olaj össze tudjon gyűlni a tartályban. Tisztítsa meg az olajbetöltőnyílás környékét. Húzza ki az 1 jelű olajszintmérő pálcát, és tisztítsa meg egy száraz kendővel. Az olajszintmérő pálcát helyezze az olajbetöltő-nyílásba, de ne csavarja bele. Vegye ki az olajszintmérő pálcát, és olvassa le róla az olajszintet. Motorolaj előírt szintje a MIN és a MAX jelzés között (a motor elérte az üzemi hőmérsékletet) Motorolaj utántöltési mennyisége max 0,5 l (A MIN és a MAX jelzés közötti különbség) Amennyiben az olajszint a MIN jelzés alatt van: Motorolaj utántöltése ( 116)

118 8 116 Karbantartás z Amennyiben az olajszint a MAX jelzés fölött van: Az olajszintet állíttassa be szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Tegye vissza az olajszintmérő pálcát a helyére. Motorolaj utántöltése Állítsa fel a motorkerékpárt, ügyelve arra, hogy sík és szilárd felületen álljon. Tisztítsa meg a töltőnyílás környezetét. Vegye ki az 1 jelű olajszintmérő pálcát. A túl kevés és a túl sok motorolaj is a motor károsodásához vezethet. Ügyeljen a megfelelő motorolajszintre. Töltsön utána motorolajat az előírt szintig. Motorolajszint ellenőrzése ( 114). Tegye vissza az olajszintmérő pálcát a helyére. Fékrendszer Fék működésének ellenőrzése Húzza meg a fékkart. Egyértelmű nyomáspontot kell érzékelnie. Nyomja le a fékpedált. Egyértelmű nyomáspontot kell érzékelnie. Amennyiben nem érzékelhetők egyértelmű nyomáspontok: A szakszerűtlen szerelés és karbantartás a fékrendszer üzembiztonságát veszélyezteti. A fékrendszeren minden munkát szakemberrel végeztessen. A fékeket ellenőriztesse szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul.

119 z Karbantartás Első fékbetét vastagságának ellenőrzése Állítsa le a motorkerékpárt, ügyelve arra, hogy sík és szilárd felületen álljon. Szemrevételezéssel ellenőrizze a fékbetétek vastagságát a jobb és a bal oldalon. Ábrázolt nézet: A kerék és az elsőkerékfelfüggesztés között az 1 jelű fékbetétekre. Fékbetétkopási határ elöl min 1,0 mm (Csak tartólemez nélküli dörzsbetét. A kopásjeleknek (hornyoknak) egyértelműen kivehetőknek kell lenniük.) Ha a kopásjel már nem látszik jól: A fékbetét minimális előírt vastagságának figyelmen kívül hagyása alacsonyabb fékteljesítményhez és bizonyos körülmények között a fék károsodásához vezethet. A fékberendezés üzembiztonságának megőrzése érdekében a fékbetét ne legyen vékonyabb az előírtnál. Cseréltesse ki a fékbetéteket szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Hátsó fékbetét vastagságának ellenőrzése Állítsa le a motorkerékpárt, ügyelve arra, hogy sík és szilárd felületen álljon

120 8 118 gának megőrzése érdekében a fékbetét ne legyen vékonyabb az előírtnál. Cseréltesse ki a fékbetéteket szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Karbantartás z Szemrevételezéssel ellenőrizze a fékbetétek vastagságát. Ábrázolt nézet: Alulról az 1 jelű fékbetétekre. Fékbetétkopási határ hátul min 1,0 mm (Csak tartólemez nélküli dörzsbetét. A betétek nem kophatnak el a kopásjelekig (hornyokig).) Ha a kopásjel már nem látható: A fékbetét minimális előírt vastagságának figyelmen kívül hagyása alacsonyabb fékteljesítményhez és bizonyos körülmények között a fék károsodásához vezethet. A fékberendezés üzembiztonsá- Első fékfolyadékszint ellenőrzése Ha túl kevés fékfolyadék van a fékfolyadéktartályban, levegő juthat a fékrendszerbe. Ez jelentősen csökkenti fékteljesítményt. Ellenőrizze rendszeresen a fékfolyadék szintjét. Állítsa a motorkerékpárt a középállványra, ügyelve arra, hogy sík és szilárd felületen álljon.

121 z Karbantartás Olvassa le a fékfolyadékszintet az 1 jelű első fékfolyadéktartályon. A fékbetétek kopása következtében a fékfolyadéktartályban csökken a fékfolyadék szintje. A csökkenő folyadékszintet egy jól látható fekete gumiúszó egyenlíti ki. Fékfolyadékszint elöl Fékfolyadék, DOT4 A fékfolyadékszint nem lehet alacsonyabb a MIN jelzésnél. (Fékfolyadéktartály vízszintes, a jármű egyenesen áll és a kormány egyenesben van.) Ha a megengedett szint alá csökken a fékfolyadékszint: A hibát a lehető leggyorsabban ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Amennyiben a fekete úszó alsó éle a fékfolyadéktartályban a MAX-jel alatt van: Első fékbetét vastagságának ellenőrzése ( 117). Hátsó fékfolyadékszint ellenőrzése Ha túl kevés fékfolyadék van a fékfolyadéktartályban, levegő juthat a fékrendszerbe. Ez jelentősen csökkenti fékteljesítményt. Ellenőrizze rendszeresen a fékfolyadék szintjét. Állítsa a motorkerékpárt a középállványra, ügyelve arra, hogy sík és szilárd felületen álljon

122 8 120 Karbantartás z Olvassa le a fékfolyadékszintet hátul az 1 jelű fékfolyadéktartályon. A fékbetétek kopása következtében a fékfolyadéktartályban csökken a fékfolyadék szintje. Fékfolyadékszint hátul Fékfolyadék, DOT4 A fékfolyadékszint nem lehet alacsonyabb a MIN jelzésnél. (Fékfolyadéktartály vízszintes, a jármű egyenesen áll.) Ha a megengedett szint alá csökken a fékfolyadékszint: A hibát a lehető leggyorsabban ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Hűtőfolyadék Hűtőfolyadékszint ellenőrzése Állítsa le a motorkerékpárt, ügyelve arra, hogy sík és szilárd felületen álljon. Engedje lehűlni a motort. Olvassa le a hűtőfolyadékszintet az 1 jelű kiegyenlítő tartályon.

123 z Karbantartás Hűtőfolyadék előírt szintje a kiegyenlítőtartály MIN és MAX jelzése között (hideg motornál) Ha a megengedett szint alá csökken a hűtőfolyadékszint: A hibát a lehető leggyorsabban ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Tengelykapcsoló Tengelykapcsoló működésének ellenőrzése Húzza meg a tengelykapcsolókart. Egyértelmű nyomáspontot kell érzékelnie. Amennyiben nem érzékelhető egyértelmű nyomáspont: A tengelykapcsolót ellenőriztesse szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Tengelykapcsoló-folyadék szintjének ellenőrzése Állítsa a motorkerékpárt a középállványra, ügyelve arra, hogy sík és szilárd felületen álljon. Állítsa a kormányt egyenes állásba. Ellenőrizze a tengelykapcsolófolyadék szintjét az 1 jelű tartályon. A tengelykapcsoló kopása következtében a tengelykapcsolófolyadéktartályban nő a folyadék szintje. Tengelykapcsoló-folyadék szintje (szemrevételezéses ellenőrzés) A tengelykapcsoló-folyadék szintje nem süllyedhet

124 8 122 Karbantartás z Amennyiben a tengelykapcsolófolyadék szintje csökken: Nem megfelelő folyadékok használata a tengelykapcsoló-rendszer károsodásához vezethet. Tilos bármilyen folyadékot beletölteni. A hibát a lehető leggyorsabban ki kell javítani szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Felnik és gumiabroncsok Felnik ellenőrzése Állítsa le a motorkerékpárt, ügyelve arra, hogy sík és szilárd felületen álljon. Szemrevételezéssel ellenőrizze, hogy a felnik nem sérültek-e. A sérült felniket ellenőriztesse, szükség esetén újíttassa fel szakszervizben, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Abroncs profilmélységének ellenőrzése A motorkerékpár menettulajdonságai már a törvény által előírt minimális profilmélység elérése előtt is romolhatnak. A gumiabroncsokat a minimális profilmélység elérése előtt cserélje le. Állítsa fel a motorkerékpárt, ügyelve arra, hogy sík és szilárd felületen álljon. Az abroncs profilmélységét a kopásjelekkel ellátott fő profilcsatornákban mérje le. Minden gumiabroncson kopásjelek vannak a fő profilhornyokba építve. Ha a gumiabroncs profilmélysége a kopásjelek szintjéig csökkent, akkor az abroncs teljesen elkopott. A jelzések helye az abroncs oldalán jelölve van, például a TI vagy TWI betűk, illetve egy nyíl segítségével. Ha elérte a minimális profilmélységet: Cserélje ki az érintett abroncsot. Kerekek Ajánlott gumiabroncs A BMW Motorrad minden abroncsméretben tesztelt és biztonságosan használhatónak nyilvánított bizonyos abroncsgyártmányokat. Más gumiabroncsok alkalmasságát a BMW Motorrad nem tudja megítélni, így azok biztonságos használhatóságáért nem vállal felelősséget. A BMW Motorrad azt tanácsolja, hogy csak olyan gumiabroncsokat használjon, amelyeket a BMW Motorrad letesztelt.

125 z Karbantartás Részletes információkat a BMW Motorrad Márkaszervizben vagy az interneten, a oldalon találhat. A kerékméret futóműszabályozórendszerre gyakorolt hatásai A kerékméretnek jelentős hatása van az ABS és a DTC futóműszabályozórendszerekre. A legfontosabb méretek a kerekek átmérője és szélessége, mivel ezek vannak eltárolva a vezérlőrendszerben minden szükséges számítás kiindulópontjaként. A gyárilag használttól eltérő méretű kerék beszerelése jelentős hatással lehet az említett rendszerek vezérlési jellemzőire. A kerékfordulatszám méréséhez szükséges érzékelőkerekeknek is a beépített vezérlőrendszerekhez kell illeszkedniük, ezért cseréjük nem megengedett. Mielőtt motorkerékpárját másik kerekekkel szereli fel, kérje ki szakszerviz véleményét, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Néhány esetben a vezérlőrendszerekben tárolt adatok az új kerékméretekhez igazíthatók. RDC-címke abroncsnyomásellenőrző (RDC) rendszerrel GY Az RDC-érzékelők az abroncsok nem megfelelő leszerelése esetén megsérülhetnek. Tájékoztassa BMW Motorrad vagy egyéb szakszervizét, hogy a keréken RDC-érzékelő található. Az RDC rendszerrel felszerelt motorkerékpárok felnijein az RDC-érzékelő helyét egy címke jelzi. Az abroncsok cseréjénél ügyeljen arra, hogy ne sérüljön meg az RDCérzékelő. BMW Motorrad Márkaszervizét vagy egyéb 8 123

126 8 szakszervizét figyelmeztesse az RDC-érzékelőre. 124 Első kerék kiszerelése Állítsa a motorkerékpárt a középállványra, ügyelve arra, hogy sík és szilárd felületen álljon. Karbantartás z Csavarja ki a jobb és a bal oldalon található, 1 jelű csavarokat. Előrefelé húzza ki a sárvédőt. Az érzékelőkábel 1 jelű tartóját pattintsa le a fékcsőről. Távolítsa el a 2 jelű kábelkötegelőt. Ragassza le a felni azon felületeit, amelyek a féknyergek szerelése közben megkarcolódhatnak. Kiszerelt állapotban a fékbetéteket annyira össze lehet nyomni, hogy beszereléskor már nem helyezhetők fel a féktárcsa fölé. A fékkart ne használja, ha a féknyergek ki vannak szerelve. Szerelje ki a féknyergek 3 jelű csavarjait a bal és a jobb oldalon.

127 z Karbantartás Az 5 jelű féknyeregnek a 6 jelű féktárcsa felé történő körkörös mozgatásával nyomja kissé szét a 4 jelű fékbetéteket. Húzza le a féknyergeket óvatosan hátra és kifele a féktárcsákról. Csavarja ki az 1 jelű csavart, és vegye ki az ABS-érzékelőt a furatból. Elöl emelje meg a motorkerékpárt annyira, hogy az első kerék szabadon forogjon. A motorkerékpár megemeléséhez a BMW Motorrad a BMW Motorrad elsőkerékállvány használatát javasolja. Szerelje fel az elsőkerékállványt ( 129). A bal oldali szorítócsavar rögzíti a menetes perselyt az elsőkerék-felfüggesztésben. Ha a menetes persely nincsen helyesen beállítva, nem lesz megfelelő a távolság az érzékelőgyűrű és az érzékelő között. Ennek következtében előfordulhat, hogy hibásan működik az ABS, vagy tönkremegy az érzékelő. A menetes persely megfelelő helyzetének biztosítása érdekében a bal oldali szorítócsavart ne lazítsa ki vagy szerelje ki. Oldja ki a 2 jelű, jobb oldali tengelyszorító csavart.

128 8 126 Karbantartás z Szerelje ki a 3 jelű gyorskioldó tengelyt, közben megtámasztva a kereket. Előrefelé gurítsa ki az első kereket. Első kerék beszerelése Amennyiben a gyárilag beszerelt keréktől eltérő kereket szerel be, előfordulhat, hogy az ABS- és a DTC rendszer működésében hibák merülnek fel. A kerékméretnek az ABS és a DTC futóműszabályozó-rendszerekre gyakorolt hatásaival kapcsolatos tudnivalókat ezen fejezet elején találja meg. Az első kereket a forgásiránynak megfelelően kell beépíteni. Ellenőrizze a gumiabroncson vagy a felnin található, a forgásirányt megadó nyilat. Gurítsa be az első kereket az elsőkerék-felfüggesztésbe. Gyorskioldó tengely menetes perselyben (keréktartó) 50 Nm Húzza meg a megfelelő nyomatékkal a 2 jelű jobb oldali tengelyszorító csavart. Szorítócsavar gyorskioldó tengely a keréktartón 19 Nm Távolítsa el az elsőkerékállványt. A nem megfelelő forgatónyomatékkal meghúzott csavarkötések kilazulhatnak és kárt okozhatnak a csavarkötésben. Ellenőriztesse a meghúzási nyomatékokat szakszervizzel, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. Emelje meg az első kereket, majd a megfelelő nyomatékkal szerelje be a 3 jelű gyorskioldó tengelyt.

129 z Karbantartás Helyezze be az ABS-érzékelőt a furatba, és szerelje be az 1 jelű csavart. Helyezze fel a féknyergeket a féktárcsákra. Húzza meg megfelelő nyomatékkal a 3 jelű bal és jobb oldali rögzítőcsavarokat. Féknyereg elöl a keréktartón 30 Nm Az érzékelőkábel 1 jelű tartóját pattintsa rá a fékcsőre. Szereljen fel egy új 2 jelű kábelrögzítőt. Távolítsa el a felniről a védőragasztót. Erőteljes mozdulatokkal húzza meg néhányszor a fékkart, amíg a nyomáspont érezhetővé válik.

130 8 128 Karbantartás z Illessze a helyére az első sárvédőt, majd szerelje be az 1 jelű bal és jobb oldali csavarokat. Hátsó kerék kiszerelése Állítsa a motorkerékpárt a középállványra, ügyelve arra, hogy sík és szilárd felületen álljon. Szükség esetén szerelje le a csomagtartódobozt. Csavarja ki a jobb és a bal oldalon található, 1 jelű csavarokat. Szerelje le a rendszámtáblatartót. Kapcsoljon az első sebességfokozatba. A forró kipufogórendszer égési sérülést okozhat. Ne érjen hozzá a kipufogórendszer elemeihez, illetve csak akkor folytassa, ha a kipufogórendszer lehűlt. Csavarja ki a hátsó kereket tartó öt darab 1 jelű csavart, miközben megtámasztja a kereket. Engedje le a hátsó kereket a földre, és hátrafelé gurítsa ki.

131 z Karbantartás Hátsó kerék beszerelése Amennyiben a gyárilag beszerelt keréktől eltérő kereket szerel be, előfordulhat, hogy az ABS- és a DTC rendszer működésében hibák merülnek fel. A kerékméretnek az ABS és a DTC futóműszabályozó-rendszerekre gyakorolt hatásaival kapcsolatos tudnivalókat ezen fejezet elején találja meg. A nem megfelelő forgatónyomatékkal meghúzott csavarkötések kilazulhatnak és kárt okozhatnak a csavarkötésben. Ellenőriztesse a meghúzási nyomatékokat szakszervizzel, a legcélszerűbb, ha BMW Motorrad Márkaszervizhez fordul. A hátsó kereket gurítsa a hátsó keréktartóhoz, és helyezze fel rá. Szerelje be az öt darab 1 jelű csavart, és mindig az átelleneseket meghúzva rögzítse azokat a megfelelő nyomatékkal. Hátsó kerék a peremes kerékrögzítőnél Meghúzási sorrend: az átelleneseket meghúzva rögzíteni 60 Nm Szerelje fel a rendszámtáblatartót. Csavarja be a jobb és a bal oldalon található, 1 jelű csavarokat. Elsőkerékállvány Szerelje fel az elsőkerékállványt A BMW Motorrad elsőkerékállványt nem arra tervezték, hogy a motorkerékpárt középállvány vagy egyéb segédkitámasztók nélkül megtartsa. A csak az elsőkerékállványra és a 8 129
