8 XL HASZNÁLATI ÚTMUTATÓ

Átírás

1 05/2012 Cruiser 8 XL Art.: hu HASZNÁLATI ÚTMUTATÓ Használatba vétel előtt gondosan olvassa el! Őrízze meg a használati útmutatót!

2 EU megfelelőségi nyilatkozat A 2006/42/EU számú EU irányelvnek megfelelően Mi, a HORSCH Maschinen GmbH Sitzenhof 1 D Schwandorf kizárólagos felelősségünk tudatában kijelentjük, hogy termékünk HORSCH Cruiser 8 XL fra serienr és kiegészítő felszerelései melyre ez a nyilatkozat vonatkozik, megfelel a 2006/42/EU számú EU irányelv idevonatkozó alapvető biztonsági és egészségügyi követelményeinek. Az EU irányelvben foglalt biztonsági és egészségvédelmi követelmények szakszerű megvalósításához az alábbi szabványokat és műszaki előírásokat vettük figyelembe: EN : EN 1853 : EN ISO 4413 : EN ISO : EN ISO : Schwandorf, Hely és dátum; Dokumentációkért felelős személy: Gerhard Muck M. Horsch P. Horsch (Cégvezető) (fejlesztés és szerkesztés)

3 Kérjük válassza le és küldje el a HORSCH Maschinen GmbH címére, vagy adja át betanításkor a HORSCH Maschinen GmbH képviselőjének! A használati utasítás/pótalkatrész lista kiadási időpontja: 05/ Cruiser 8 XL hu Aláírásommal igazolom a fent nevezett géphez tartozó használati útmutató átvételét. A berendezés kezelését és a vonatkozó biztonságtechnikai előírásokat érintő oktatásban részesültem a HORSCH ügyfélszolgálati munkatársa vagy kereskedelmi partnere által.... Az ügyfélszolgálati munkatárs neve Átvételi elismervény Ezen átvételi elismervény visszaküldése nélkül nem érvényesítheti esetleges garanciális igényét! Címzett: HORSCH Maschinen GmbH Postfach D Schwandorf Fax: +49 (0) 9431 / A gép típusa: gyári szám:..... a kiszállítás dátuma: Kereskedő Név:... utca:.... irsz.:... hely: Tel.:.... Fax : ügyfélszám:... Bemutató gép - első használat Bemutató gép - állomáshely váltás Végleg eladott bemutató gép - használat Új gép - első használat Használt gép - állomáshely váltás Ügyfél Név:... utca: irsz.:... hely:... Tel.:... Fax: ügyfélszám:... Tudomásul veszem, hogy a garanciális igény csak akkor érvényesíthető, ha a berendezés átvétele után ezt az adatlapot teljeskörűen kitöltve és aláírva eljuttatom a HORSCH Maschinen GmbH címére, vagy átadtam az ügyfélszolgálati munkatársnak Hely és dátum A Vevő aláírása

4

5 - Az eredeti gépkönyv fordítása - A gép azonosítása Amikor a gépet átveszi, jegyezze be a megfelelő adatokat a következő listába: Sorozatszám:... Gép típusa:... Gyártási év:... Első használat:... Tartozékok: A használati utasítás kiadásának időpontja: 05/2012 Utolsó módosítás: Kereskedő címe: Neve:... Utca:... Hely:... Tel.:... Vevőazonosító: Kereskedő:... HORSCH cég címe: HORSCH Maschinen GmbH Schwandorf, Sitzenhof Schwandorf, Postfach 1038 Tel.: +49 (0) 9431 / Fax: +49 (0) 9431 / info@horsch.com Vevőazonosító: HORSCH:...

6 Település Név elefonszám Fax cím Baja Szabó Zsolt 30/ / Békéscsaba Czékmány Antal 30/ / Budapest Hugyecz Gábor 30/ / Csorna Hideg János 30/ / Debrecen Szűcs Zsolt 30/ / Dombóvár Mangó János 30/ / Miskolc Molnár Péter 30/ / Nyíregyháza Bálint Imre 30/ / Orosháza Bereczki László 30/ / Pécs Bernáth Péter 30/ / Szekszárd Bacher Róbert 30/ / Székesfehérvár Ördögh Róbert 30/ / Szolnok Túri József 30/ / Szombathely Tóth Miklós 30/ / Üllő Hugyecz Gábor 30/ / Zalaegerszeg Egyed János 30/ /

7

8 Tartalom Bevezetés...4 Előszó...4 Panaszok intézése...4 Rendeltetésszerű használat...5 Károsodások következménye...5 Engedélyezett kezelő...6 Védőfelszerelések...6 Biztonsággal kapcsolatos adatok...7 Biztonsági ábrák...7 Üzembiztonság...10 Közlekedésbiztonság...10 Balesetvédelem...10 Fel- / lekapcsolás...10 Nyomástároló...11 Szerelvények cseréje...11 Az alkalmazás helyén...11 Ápolás és karbantartás...11 Beszállítás...12 Felszerelés...12 Szállításával...12 Műszaki adatok...13 Cruiser 8 XL...13 Világítás...14 Tömlő felfüggesztés illesztése...14 Beállítás / kezelés...15 FlexGrip kapák...15 Tömörítő...15 Tárcsás egyengetés...16 Vízzel töltött kerekek...17 Beállítás / kezelés...18 Gép csatlakoztatása és leválasztása...18 Hidraulika bekötése...18 Fel-/lehajtás...19 Gép leállítása...19 Mélység beállítása...19 Vontatás erősítése...21 Alkalmazás tömörítő nélkül...21 Fésűs gereblye...22 Vonóhorog...22 Fékberendezés...23 Légfékberendezés...24 Hidraulikus fék...25 Ápolás és karbantartás...26 Tisztítás...26 Karbantartási időközök...26 Konzerválás...26 A gép kenése...27 Higiénia...27 Cruiser 8 XL karbantartás áttekintése...28 A rugófeszítő használata

9 3

10 Bevezetés Előszó A gép üzembe helyezése előtt az gondosan olvassa el az üzemeltetési útmutatót és tartsa be az előírásait. Ezáltal elkerüli a veszélyeket, csökkenti a javítási költségeket és a kiesett időt, növeli a gép megbízhatóságát és élettartamát. Tartsa be a biztonsági utasításokat! A HORSCH cég semmiféle felelősséget nem vállal a kezelési útmutató be nem tartása miatt bekövetkező károkért és üzemzavarokért. Ez az üzemeltetési útmutató megkönnyíti a gép megismerését és a rendeltetésszerű használatát. Először általánosságban bemutatjuk a gép működését. Ezt követik az ápolást, beállítást és karbantartást leíró fejezetek. Az üzemeltetési útmutatót olvassa el és tartsa be minden olyan személy, aki a géppel vagy a gépen dolgozik, pl. aki a gépet Panaszok intézése Reklamációkat a HORSCH cég elosztó partnerén keresztül a HORSCH cég Schwandorf-i szerviz részlegéhez nyújtsa be. Csak azokat a panaszokat tudjuk feldolgozni, amelyeket teljesen kitöltött állapotban és legkésőbb 4 héttel a káresemény megtörténte után küldött be. Kérjük, hogy ezeket a hibás alkatrészeket letisztítva és kiürítve egy reklamációs űrlappal és a hiba pontos leírásával együtt 4 héten belül küldje vissza a HORSCH cégnek. A régi alkatrész visszaküldését nem igénylő alkatrészszállítások: Ezeket az alkatrészeket még további 12 hétig döntéshozatal céljából őrizze meg. Idegen cégek által végzett, vagy várhatóan 10 munkaóránál többet igénylő javításokról előzetesen egyeztessen a szervizrészleggel. ¾kezeli (beleértve az előkészítést, üzemzavarelhárítást munka közben, ápolást) ¾karbantartja (gondozás, felülvizsgálat) ¾Szállítás. Az üzemeltetési útmutatóval kap egy pótalkatrész listát és egy átvételi elismervényt. Külszolgálati munkatársunk megtanítja a gép kezelését és ápolását. Ezt követően küldje vissza az átvételi elismervényt a HORSCH cégnek. Ezzel nyugtázza, hogy a gépet szabályszerű állapotban átvette. A garancia időszaka a szállításkor kezdődik. A kezelési útmutatóban bemutatott, a gépek fejlesztését szolgáló képek, műszaki adatok és súlyok változtatásának jogát fenntartjuk. 4

11 Rendeltetésszerű használat A gépet a technika jelenlegi állásának megfelelően és az elfogadott biztonságtechnikai szabályok szerint gyártották. A használat során mégis fennállhat a kezelő vagy harmadik személy sérülésének veszélye illetve a gép vagy más érték károsodása. A gépet csak műszakilag kifogástalan állapotban, rendeltetésszerűen, a biztonsági előírásokat és a veszélyeket ismerve, az üzemeltetési útmutató betartásával működtesse! Különösen azokat az üzemzavarokat hárítsa el azonnal, amelyek a biztonságot befolyásolják. A gépet csak olyan személyek helyezhetik üzembe, tarthatják karban és használhatják, akiket ezzel megbíztak, és akik a veszélyekről oktatást kaptak. Az eredeti alkatrészeket és tartozékokat a HORSCH cég kifejezetten erre a gépre tervezte. A nem általunk szállított pótalkatrészeket és tartozékokat nem ellenőriztük és nem engedélyeztük. Nem a HORSCH cégtől származó alkatrészek beépítése vagy használata a gép tervezésnél megadott tulajdonságait negatív irányba változtathatja, ezáltal befolyásolhatja a gép és az emberek biztonságát. A nem eredeti alkatrészek használatából eredő károkért a HORSCH cég semmiféle felelősséget nem vállal. Károsodások következménye A gépet a HORSCH cég különös gondossággal készítette el. Ennek ellenére rendeltetésszerű használat esetén is keletkezhetnek károk. ¾ Sérülés külső behatás miatt. ¾ Hibás vagy nem a körülményeknek megfelelő fordulatszámok, munkavégzési és haladási sebességek. ¾ A készülék hibás vagy helytelen beszerelése vagy beállítása. ¾ Az üzemeltetési útmutató figyelmen kívül hagyása. ¾ Elmaradt vagy szakszerűtlen karbantartás és ápolás. ¾ Hiányzó, kopott vagy törött megmunkáló szerszámok. Ezek miatt minden használat előtt és közben is vizsgálja meg, hogy a gép működése és beállítása megfelelő-e. Nem a gépen keletkezett károk megtérítésével kapcsolatos követeléseket elutasítjuk. Ehhez tartozik az is, hogy kizárjuk a közlekedési vagy kezelési hibából bekövetkezett károk megtérítését. A gép szokásos alkalmazása talajművelés mezőgazdasági területen. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből következő károkért a HORSCH cég nem vállal felelősséget. A kockázatot egyedül a felhasználó viseli. A vonatkozó balesetvédelmi előírásokat, valamint az egyébként általánosan elfogadott biztonságtechnikai, munkaegészségügyi és közlekedési rendszabályokat tartsa be. A rendeltetésszerű használathoz tartozik az üzemeltetési útmutató figyelembe vétele és a gyártó által előírt üzemelési-, karbantartási és javítási útmutatások betartása is. 5

12 Ebben az üzemeltetési útmutatóban Az üzemeltetési útmutatóban három különféle veszélyjelzést és biztonsági utasítást különböztetünk meg. A következő ábrákat használjuk: fontos tanácsok esetén! sérülésveszély esetén! súlyos vagy halálos sérülés veszélye esetén! Olvassa el az összes, ebben a kezelési útmutatóban található biztonsági utasítást, valamint a gépre felhelyezett figyelmeztető táblákat. Ügyeljen arra, hogy a figyelmeztető táblák olvasható állapotban legyenek, és a hiányzó vagy sérült táblákat pótolja. A balesetek elkerülése érdekében tartsa be ezeket az utasításokat. A veszélyekkel kapcsolatos és biztonsági utasításokat adja tovább a többi használónak is. Engedélyezett kezelő A gépen csak olyan személyek dolgozhatnak, akiket az üzemeltető erre kitanított és ezzel megbízott. A kezelő legyen idősebb, mint 16 éves. A kezelő rendelkezzen érvényes gépkocsivezetői engedéllyel. Ő felelős a munkaterületen tartózkodó személyek biztonságáért is. Az üzemeltető ¾a kezelő számára az üzemeltetési útmutatót tartsa hozzáférhető helyen. ¾győződjön meg arról, hogy a kezelő azt elolvasta és megértette. A kezelési útmutató a gép része. Védőfelszerelések Az üzemeltetés és a karbantartás során a következőkre van szüksége: ¾Testéhez szorosan illeszkedő öltözék. ¾Védőkesztyű és védőszemüveg a por és az éles peremű géprészek elleni védelemre. Kerülje a biztonságtechnikai szempontból kétes műveleteket. 6

13 Biztonsággal kapcsolatos adatok A következő, veszélyek ellen óvó és biztonsági utasítások a kezelési útmutató minden fejezetére érvényesek. Biztonsági ábrák A gépen A karbantartási és javítási munkálatok megkezdése előtt a motort állítsa le és a kulcsot húzza ki. Tilos a gépen utazni! A gép üzembe helyezése előtt olvassa el az üzemeltetési útmutatót és tartsa be az ott leírtakat! Soha ne nyúljon a zúzódásveszélyes területekre, amíg ott az alkatrészek mozoghatnak! Vigyázzon a kifröccsenő nagynyomású folyadékokra, tartsa be az üzemeltetési útmutató előírásait! Ne tartózkodjon a kihajtható géprészek lengéstartományában! Ne másszon fel a forgó alkatrészekre. Csak megfelelő mászóeszközt használjon. A nyomástároló gáz- és olajnyomás alatt áll. A kiszerelését és javítását csak a műszaki kézikönyv utasításai szerint végezze

14 Csak akkor tartózkodhat a veszélyzónában, ha az emelőhenger biztosítékát behelyezte. Vetéskor ne helyezzen be clipset A veszélyeztetett tartományban csak akkor tartózkodhat, ha a biztonsági támaszokat behelyezte Az első alkalommal 50 km vagy 10 óra munka után a kerékanyákat és a kerékcsavarokat húzza meg. Naponta kell utánhúzni - lásd a karbantartás áttekintését. A vetőgép rákapcsolásakor és a hidraulika működtetésekor senki sem tartózkodhat a gépek között. Maschine Zeichnung Zeichnungsnummer sw aufkleber Rakodókampó; rakodási munkálatoknál ide akassza be a teherfelvevő eszközöket (láncok, kötelek stb.). Maschine Zeichnung Zeic alle Aufkleber Maschine alle Zeichnung Verladehacken Zeichnungsnummer

15 Hidraulikatömlők jelölése A tömlőn mindig látható annak jelzése, milyen nyomásra van szükség, hogy a gépet szállítási helyzetbe helyezze (kiemelés, felhajtás stb.) Hidraulika blokk Maschine Gép emelése / süllyesztése Zeichnung Zeichnungsnummer Aufkleber Dateiname Entw. Datum ed Nov A gép fel/lehajtása Maschine Zeichnung Zeichnungsnummer Aufkleber Dateiname Entw. Datum ed Nov Zeichnungsnummer Dateiname Entw. Datum ed Nov 06 9

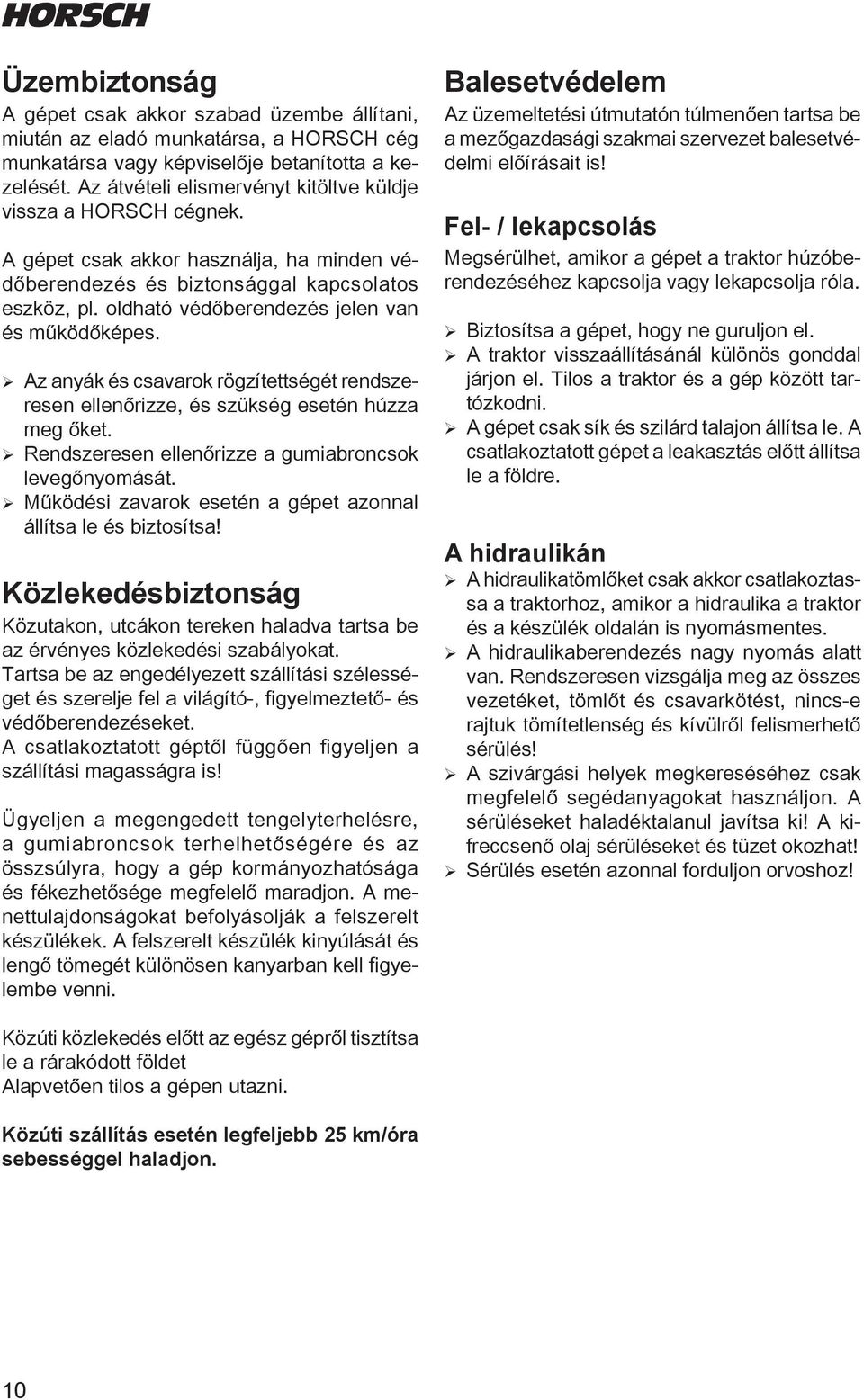

16 Üzembiztonság A gépet csak akkor szabad üzembe állítani, miután az eladó munkatársa, a HORSCH cég munkatársa vagy képviselője betanította a kezelését. Az átvételi elismervényt kitöltve küldje vissza a HORSCH cégnek. A gépet csak akkor használja, ha minden védőberendezés és biztonsággal kapcsolatos eszköz, pl. oldható védőberendezés jelen van és működőképes. ¾ Az anyák és csavarok rögzítettségét rendszeresen ellenőrizze, és szükség esetén húzza meg őket. ¾ Rendszeresen ellenőrizze a gumiabroncsok levegőnyomását. ¾ Működési zavarok esetén a gépet azonnal állítsa le és biztosítsa! Közlekedésbiztonság Közutakon, utcákon tereken haladva tartsa be az érvényes közlekedési szabályokat. Tartsa be az engedélyezett szállítási szélességet és szerelje fel a világító-, figyelmeztető- és védőberendezéseket. A csatlakoztatott géptől függően figyeljen a szállítási magasságra is! Ügyeljen a megengedett tengelyterhelésre, a gumiabroncsok terhelhetőségére és az összsúlyra, hogy a gép kormányozhatósága és fékezhetősége megfelelő maradjon. A menettulajdonságokat befolyásolják a felszerelt készülékek. A felszerelt készülék kinyúlását és lengő tömegét különösen kanyarban kell figyelembe venni. Balesetvédelem Az üzemeltetési útmutatón túlmenően tartsa be a mezőgazdasági szakmai szervezet balesetvédelmi előírásait is! Fel- / lekapcsolás Megsérülhet, amikor a gépet a traktor húzóberendezéséhez kapcsolja vagy lekapcsolja róla. ¾ Biztosítsa a gépet, hogy ne guruljon el. ¾ A traktor visszaállításánál különös gonddal járjon el. Tilos a traktor és a gép között tartózkodni. ¾ A gépet csak sík és szilárd talajon állítsa le. A csatlakoztatott gépet a leakasztás előtt állítsa le a földre. A hidraulikán ¾ A hidraulikatömlőket csak akkor csatlakoztassa a traktorhoz, amikor a hidraulika a traktor és a készülék oldalán is nyomásmentes. ¾ A hidraulikaberendezés nagy nyomás alatt van. Rendszeresen vizsgálja meg az összes vezetéket, tömlőt és csavarkötést, nincs-e rajtuk tömítetlenség és kívülről felismerhető sérülés! ¾ A szivárgási helyek megkereséséhez csak megfelelő segédanyagokat használjon. A sérüléseket haladéktalanul javítsa ki! A kifreccsenő olaj sérüléseket és tüzet okozhat! ¾ Sérülés esetén azonnal forduljon orvoshoz! Közúti közlekedés előtt az egész gépről tisztítsa le a rárakódott földet Alapvetően tilos a gépen utazni. Közúti szállítás esetén legfeljebb 25 km/óra sebességgel haladjon. 10

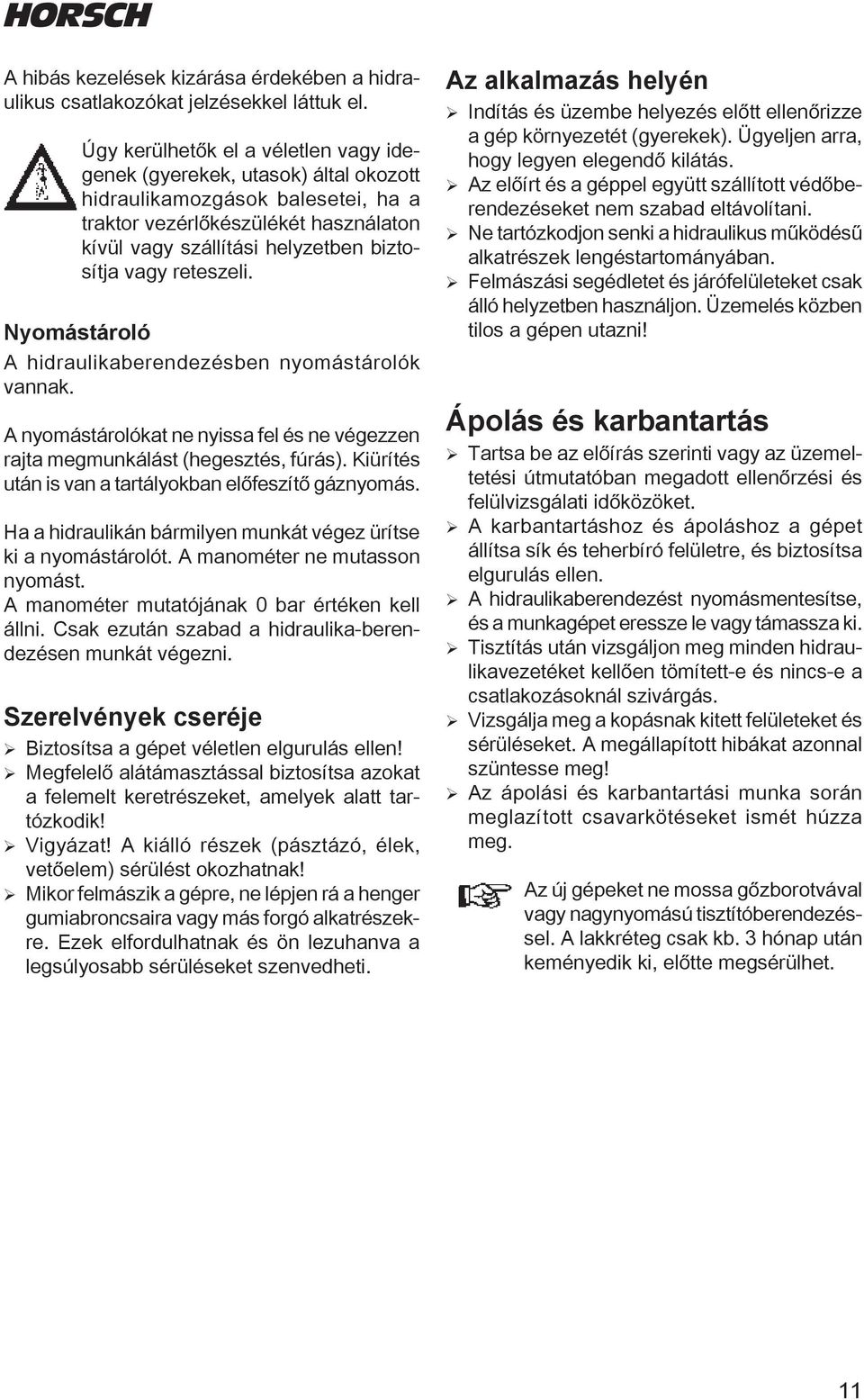

17 A hibás kezelések kizárása érdekében a hidraulikus csatlakozókat jelzésekkel láttuk el. Úgy kerülhetők el a véletlen vagy idegenek (gyerekek, utasok) által okozott hidraulikamozgások balesetei, ha a traktor vezérlőkészülékét használaton kívül vagy szállítási helyzetben biztosítja vagy reteszeli. Nyomástároló A hidraulikaberendezésben nyomástárolók vannak. A nyomástárolókat ne nyissa fel és ne végezzen rajta megmunkálást (hegesztés, fúrás). Kiürítés után is van a tartályokban előfeszítő gáznyomás. Ha a hidraulikán bármilyen munkát végez ürítse ki a nyomástárolót. A manométer ne mutasson nyomást. A manométer mutatójának 0 bar értéken kell állni. Csak ezután szabad a hidraulika-berendezésen munkát végezni. Szerelvények cseréje ¾ Biztosítsa a gépet véletlen elgurulás ellen! ¾ Megfelelő alátámasztással biztosítsa azokat a felemelt keretrészeket, amelyek alatt tartózkodik! ¾ Vigyázat! A kiálló részek (pásztázó, élek, vetőelem) sérülést okozhatnak! ¾ Mikor felmászik a gépre, ne lépjen rá a henger gumiabroncsaira vagy más forgó alkatrészekre. Ezek elfordulhatnak és ön lezuhanva a legsúlyosabb sérüléseket szenvedheti. Az alkalmazás helyén ¾ Indítás és üzembe helyezés előtt ellenőrizze a gép környezetét (gyerekek). Ügyeljen arra, hogy legyen elegendő kilátás. ¾ Az előírt és a géppel együtt szállított védőberendezéseket nem szabad eltávolítani. ¾ Ne tartózkodjon senki a hidraulikus működésű alkatrészek lengéstartományában. ¾ Felmászási segédletet és járófelületeket csak álló helyzetben használjon. Üzemelés közben tilos a gépen utazni! Ápolás és karbantartás ¾ Tartsa be az előírás szerinti vagy az üzemeltetési útmutatóban megadott ellenőrzési és felülvizsgálati időközöket. ¾ A karbantartáshoz és ápoláshoz a gépet állítsa sík és teherbíró felületre, és biztosítsa elgurulás ellen. ¾ A hidraulikaberendezést nyomásmentesítse, és a munkagépet eressze le vagy támassza ki. ¾ Tisztítás után vizsgáljon meg minden hidraulikavezetéket kellően tömített-e és nincs-e a csatlakozásoknál szivárgás. ¾ Vizsgálja meg a kopásnak kitett felületeket és sérüléseket. A megállapított hibákat azonnal szüntesse meg! ¾ Az ápolási és karbantartási munka során meglazított csavarkötéseket ismét húzza meg. Az új gépeket ne mossa gőzborotvával vagy nagynyomású tisztítóberendezéssel. A lakkréteg csak kb. 3 hónap után keményedik ki, előtte megsérülhet. 11

18 Szállítás / felszerelés Az első felszerelésnél fokozott balesetveszély van. Tartsa be a megfelelő fejezetek utasításait. Beszállítás A gépet a tartozék berendezéseivel általában készre szerelve, mélyített rakterű kocsin szállítjuk. Ha a szállításhoz egyes részeket vagy szerelvényeket leszereltünk, akkor ezeket a kereskedelmi partnereink vagy a saját üzemi szerelőink a helyszínen felszerelik. A mélyített rakterű kocsi kivitelétől függően a gépet vagy egy vontatónak kell elhúznia, vagy egy megfelelő emelőgéppel (targonca vagy daru) kell kiemelni. Ekkor ügyeljen arra, hogy az emelőgép teherbírása megfelelő legyen. A teherfelvevő és a felerősítési pontokat felragasztott címkékkel jelezzük. Más felfüggesztési pontokhoz vegye figyelembe a súlypontot és a súlyeloszlást. Ezeknek a pontoknak minden esetben a gép keretén kell lenni. Felszerelés A kezelők betanítását és a gép első felszerelését vevőszolgálatunk munkatársai vagy a kereskedelmi partnereink végzik. A gépet tilos a hivatalos átadás előtt használni! Csak azután lehet engedélyezni a gép használatát, hogy a vevőszolgálat munkatársa vagy a kereskedelmi partner elvégezte az oktatást és a vevő elolvasta a használati utasítást. Felszerelés és karbantartás során fokozott balesetveszély áll fenn. Mielőtt hozzákezd a felszereléshez vagy a karbantartáshoz, ismerkedjen meg a géppel és olvassa el a használati utasítást. A felszereltség mértékétől függően ¾ Vegye ki a gép külön szállított részeit. ¾ Ellenőrizze az összes fontos csavarkötést! ¾ Kenjen meg minden zsírzófejet! ¾ Ellenőrizze a kerékabroncsokban a nyomást! ¾ Ellenőrizze minden hidraulika csatlakozás és tömlő felerősítését és működését. ¾ A fellépő hibákat azonnal hárítsa vagy háríttassa el! Szállításával Közutakon a gépet az országban érvényes előírások és munkaszélességek szerint lehet szállítani egy vontatóhoz kötve, illetve egy utánfutón vagy egy mélyített rakterű kocsin. ¾ A szállításhoz megengedett méreteket és súlyokat be kell tartani. ¾ Elegendően nagy vontatókocsit kell választani, mely tartani tudja a megfelelő kormányzási és fékezési képességeket. ¾ Ha a gépet két ponton lehet csatlakoztatni, akkor az alsó kormányrudat biztosítani kell az oldalirányú kilengés ellen. ¾ Közúti közlekedésnél a dugattyúrúdra fel kell helyezni a közdarabokat, és a gépet ezekre kell süllyeszteni. ¾ A gépet utánfutón vagy mélyített rakterű kocsin feszítőszíjakkal vagy egyéb segédeszközökkel kell biztosítani. ¾ A teher kötözőeszközt csak a megjelölt helyekre akassza be. 12

19 Műszaki adatok Cruiser 8 XL Munkaszélesség (m) 7,35 Hossz (m) 9,60-ig Szállítási magasság (m) 4,0 Szállítási szélesség (m) 3,0 Tömeg (RollFlex tömörítővel) (kg) Kapák száma 49 Csoroszlyák közti távolság (cm) 60 Húzástávolság (cm) 15 Gumiabroncsok, futómű 405/70-24 Gumiabroncsok, első támasztókerék 15.0/55-17 Ajánlott traktorteljesítmény (kw) Vezérlőberendezések 2/ Cruiser 8 XL O (ZP) 9546 (UL/UL TR) O Zul. Gesamtgewicht ( kg ): Stützlast ( kg ): Achslast hinten ( kg ): Anzahl der Schare:

20 Világítás 3 R 5 Tömlő felfüggesztés illesztése Az első üzembe helyezésnél vagy vontató váltásánál a tömlő tartószerkezetét és a tömlő hosszát a vontatóhoz illesztheti L A tömlőket emellett úgy fektesse le, hogy a szántóföldön, szállítás közben és kanyarodásnál fellépő használat során a tömlők és a csatlakozók ne sérülhessenek meg. ¾ A tömlőtartót a dőlésnél állítsa be. A szállítóés munkapozícióhoz illeszkedő beállításban rögzítse a tartószerkezetet. ¾ Oldja ki a tömlő tartószerkezetét a kereten és úgy tolja el, hogy emelés/süllyesztés és kanyarodás során kellő mozgási szabadsága legyen. ¾ A tömlő szabad hosszát állítsa a vontatóhoz. Világítóberendezés Ehhez oldja ki a szorító tartószerkezetet és tolja el a tömlőket. A kanyarban végzett eltolást is vegye számításba. Rögzítse a szorító 1. 7-pólusú csatlakozó April 02 ung Zeichnungsnummer Dateiname Entw. Datum uchtung 2. Elosztódoboz Beleucht.skf tartószerkezetet. ed Feb Jobb oldali kapavédelem világítása 4. Bal oldali kapavédelem világítása 5. Jobb oldali hátsó világítás 6. Bal oldali hátsó világítás 7. 7-pólusú csatlakozódugó (hátsó vonóhorog) Csatlakozó és kábelkiosztás Sz. Név Szín Funkció 1. L sárga Bal oldali villogó g fehér Test 4. R zöld Jobb oldali villogó R barna Jobb oldali hátsó világítás piros Féklámpa L fekete Bal oldali hátsó világítás A világítást rendszeresen ellenőrizze, nehogy a hanyagság a közlekedés többi résztvevőjét veszélyeztesse! Tömlő tartószerkezet 14

21 Beállítás / kezelés FlexGrip kapák A FlexGrip kapákon a kövek hatását egy rugós biztosítószerkezet egyenlíti ki. A kőbiztosítás minden kapánál kb. 100 kg-nál kapcsol és megakadályozza a kapák, a tartószerkezet és az ekevasak sérülését. Tömörítő Tömörítőként Roll- vagy FarmFlex henger szerelhető fel. Használat során a gép a tömörítőn fut. A gép súlya következtében jól tömörített, finomszemcsés, sík felületet kapunk. FlexGrip kapák A kapákat a sekély talajműveléshez szárnyas kapákkal vagy keskeny kapákkal lehet felszerelni. Karbantartás A fogakat nem kell karbantartani. Csak a szerszámtartónál lévő csavarok rögzítését és a rugók sérüléseit ellenőrizze az első üzemórák után és használat közben rendszeresen. FarmFlex henger Ragadós talaj esetén a tömörítő földet vehet fel és ezáltal a súlya jelentősen megnövekedik. Ez az alkatrészeket túlterhelheti és károsíthatja, vagy a szállítás során a utakat elszennyezheti. Ezért, ha a tömörítő felveszi a talajt, akkor rendszeresen, a közútra hajtás előtt pedig minden esetben tisztítsa le. Karbantartás ¾ Ellenőrizze a tömörítő és a csapágyak rögzítését és szabad forgását. ¾A kiviteltől függően ellenőrizze a lehúzó kopását és beállítását. Szükség esetén végezzen utánállítást vagy cserélje ki. 15

22 Tárcsás egyengetés A kapák mögé tárcsás egyengetőt szereltünk, hogy minden üzemelési feltétel, munkamélység és sebesség esetén elkerüljük a bakhátak keletkezését. Karbantartás A csapágyak olajtöltésűek, ezért karbantartást nem igényelnek. A tárcsák eloszlatják a feltúrt földet és elegyengetik a talajt a tömörítő előtt. Tárcsás egyengető csapágya Rendszeresen ellenőrizze a tárcsák holtjátékát, tömítettségét és szabad forgását. Tárcsás egyengető Mélység beállítása A munkamélységet a helyszínen kell illeszteni a talajviszonyokhoz (kapák munkamélysége, munkavégzési sebesség, termékmaradványok mennyisége és fajtája). A mélység beállításához tekerje el a beállító forgatókarokat, míg a feltúrt föld már nem képez hullámokat. Minden orsót egyformán állítson be. Ápolás A csúszógyűrűs csapágyak tömítése érzékeny arra, ha víz kerül bele és utána hosszú ideig áll. Rozsda keletkezhet és a két csúszógyűrű öszszetapadhat. Ekkor a csúszógyűrűk az O-gyűrű körül foroghatnak és azt roncsolhatják. Az olaj kifolyik és rövid idő után a csapágy tönkremegy. ¾Ezért a csapágyrészeket nem szabad nagynyomású tisztítóberendezéssel lemosni. ¾ Hosszabb állás előtt a csapágyhelyeket rozsdagátlóval vagy hasonló anyaggal permetezze le. ¾ Újbóli üzembe helyezés előtt a tárcsákat kézzel forgassa meg és ellenőrizze, hogy szabadon futnak-e. 16

23 Vízzel töltött kerekek A Cruiser 8 XL negatív támasztó terheléssel rendelkezik. Ennek a kiegyenlítésére a támasztókerekeket egyenként 75 l víz-kalcium klorid keverékkel töltjük fel. A keverék -30 C hőmérsékletig fagyálló. Feltöltés nélkül a leakasztásnál a vonórúd felvágódik és súlyosan megsértheti a kezelőt vagy az alkatrészeket. A kerekeket ráragasztott címkék jelölik és a vízzel való feltöltéshez szelepekkel rendelkeznek. Javításnál a keveréket fogja fel, ha lehet, és egészítse ki fagyálló keverékkel 75 l-re és töltse be az új gumiabroncsba. 17

24 Beállítás / kezelés Gép csatlakoztatása és leválasztása Csatlakoztatáskor senki ne tartózkodjon a traktor és a gép között. Csatlakoztatás ¾A gépeket csatlakoztassa a traktor vonószerkezetére. A gömbfejes- és lengő vonórúd csatlakozással először a hidraulikatömlőket helyezze fel, hogy be tudja állítani a vonórúd magasságát. Kétpontos felfüggesztésnél és merev vonórúdnál nincs szükség a hidraulikus vonórúddal végzett munkákra. ¾ A vonórúd-henger hidraulikatömlőjén lévő csapot zárja el. ¾A vontatáserősítést a zárócsappal kapcsolja ki. ¾ Minden hidraulikavezetéket csatlakoztasson, a hidraulikacsatlakozó zárócsapját nyissa ki és, ha szükséges, korrigálja a vonórúd magasságát. ¾A gépet csatlakoztassa a vontatóra. ¾Dugja be a világítás csatlakozóját és ellenőrizze a működését. ¾Csatlakoztassa a fékvezetékeket (extra tartozék) és vizsgálja meg a működésüket. ¾Oldja ki a kéziféket (extra tartozék). ¾Emelje fel a gépet. ¾Hajtsa fel az oldalsó részeket. ¾Hajtsa be a támasztékokat szállítási pozícióba. ¾A futómű hengeren és a vonórúd hidraulikahengerénél helyezze be a távtartókat és a gépet süllyessze le rájuk. A futómű hengeren lévő burkolat a dugattyúrudat védi, ezért mindig legyen lezárva. ¾Biztosítsa a vezérlőkészüléket véletlen működtetés ellen. Hidraulika bekötése A hidraulikát csak akkor kösse be, amikor sem a gép, sem a készülék nincs nyomás alatt. Bekapcsolt vontatáserősítésnél a szántóföldön a rúd lefelé nyomódik és ezzel több súlyt helyez át a vontatóra. Csatlakoztatásnál és leakasztásnál a vontatáserősítés legyen mindig kikapcsolva. Vontatáserősítő hidraulikablokk A gépet ne szállítsa a szükségesnél magasabban. Hidaknál és mélyen lelógó áramvezetékeknél ügyeljen a szállítási magasságra. 18

25 Fel-/lehajtás Fel/lehajtást csak kiemelt gépen végezzen! Minden hidraulikus mozgásnál a vezérlőkészülék ütközés előtt a géprészeket lelassítja. Közúti közlekedés előtt biztosítsa vagy reteszelje a vezérlőberendezéseket, hogy ne tudjanak akaratlan hidraulikus mozgásokat végezni. Gép leállítása A felhajtott Cruiser 8 XL szilárd talajon leállítható. Ehhez a lehető legmélyebbre és a futómű hengereken lévő távtartókra kell lesüllyeszteni. A gépet lehajtva a tömörítőre is leállíthatja, hogy a gumiabroncsok hosszabb állásidő esetén se sérüljenek meg. Leakasztás ¾A gépet sík és szilárd talajon állítsa le. ¾Helyezzen a gép alá támaszokat. ¾Kapcsolja ki a vontatáserősítést. ¾Húzza be a (kiegészítő) kéziféket, és biztosítsa a gépet elgurulás ellen. ¾Válassza le a fékvezetékeket (extra tartozék). ¾Húzza ki a világítás csatlakozóit. ¾ Gömbfej és lengő vonórúd csatlakozás; Zárja le a hidraulikacsatlakozáson lévő csapot és válassza le a csatlakozást. ¾ Akassza le a gépet. Mélység beállítása A gép mélységét a szántóföldön a tömörítő és az első támasztókerekek tartják meg. Kiviteltől függően a szerkezetet átállíthatja mechanikusan vagy hidraulikusan. Első üzembe helyezés Első üzembe helyezésnél vagy a traktor cseréje esetén a gépet állítsa síkba. ¾A gépet csatlakoztassa a traktorra. ¾ A gépet emelje egy sík felületre. ¾ Elöl és hátul mérje meg a keret felső szélének távolságát a talajtól. ¾Egyenetlenségek esetén helyesbítse a központi támasztórúd beállítását. Ha pl. az első távolság alacsonyabb a hátsónál, akkor hosszabbítsa meg a rudat. ¾ Süllyessze le a gépet és tehermentesítse a rudat. ¾ Vegye ki a csapszeget és egy kicsit tekerje ki a golyószemet. Biztosítsa az ellenanyát, dugja vissza a csapszeget és biztosítsa. Beállítóorsó Emelje meg a gépet, ellenőrizze az átállítást, szükség esetén még egyszer állítsa át. Használat közben nem szabad a gépet hátramenetben vezetni. Előtte emelje fel a gépet. 19

26 Mechanikus mélységbeállítás A mélységállítás alumínium csíptetőit dugja be a beállítórudakra. Az átállításhoz a gépet kissé emelje meg, hogy tehermentesítse a beállítórudakat a tömörítőknél és a támasztókerekeknél. A gyakorlatban a mélységbeállítás a "0 cm-es" munkamélység pozícióból a legegyszerűbb. Tehát, ha a kapák a talaj magasságában vannak. ¾ A szántóföldön süllyessze le a gépet. A beállítórúdon lévő csapokat vegye ki. ¾ A gépet emelje fel, amíg a kapák kissé a talaj fölé nem kerülnek. Töltse fel a támasztókerekeken és a tömörítőkön lévő beállítórudakat alumínium clipsekkel. ¾ Eressze le a gépet a talajra. Minden kapa merőlegesen érintse a talajt. ¾ Emelje meg a gépet, és a kívánt munkamélységhez vegye ki az alumínium clipseket. Figyeljen az 1:3 áttételre. ¾ A mélység beállítása után a gépet süllyessze le, és helyezze a csapot a következő szabad furatba. A csapok korlátozzák azt az utat, amelyet a tömörítő kiemelésnél lefele esik. Hidraulikus mélységbeállítás Hidraulikus rendszer esetén a munkamélységet a szántóföldön tudja be- és átállítani. A hidraulikahengerek szinkronrendszerbe (sorba kötve) csatlakoznak. Így a mélységi változások esetén a gép a munkafelülettel mindig párhuzamosan mozog. Az eltérések kiegyenlítéséhez munkakezdés előtt szintezze ki a hengert. 4 Hidraulikus mélységátállítás Vezérlőkészülék 2. Hidraulikacsatlakozás 3. Középső henger hidraulikahengere 4. Oldalsó tömörítő hidraulikahengere 5. Első támasztókerekek hidraulikahengere Kiszintezés ¾ Emelje fel teljesen a gépet. ¾Működtesse a mélységátállítás vezérlőberendezését, és minden hengert teljesen toljon ki. A vezérlőberendezést még néhány másodpercig tartsa nyomás alatt, míg minden henger teljesen ki nem tolódik és fel nem Packer u. Frontstützrad töltődik. Maschine Zeichnung Zeichnungsnumm terrano fm Mélység beállítása A kívánt 9 cm-es munkamélységhez vegyen ki a beállítórudakon a tömörítőn és elől a támasztókerekeken a 3 cm vastagságú clipseket. ¾ A szántóföldön a gépet süllyessze le és a futóművet emelje meg. Ezután a vezérlőkészüléket kapcsolja úszóállásba. Mélység beállítása ¾ A szántóföldön a gépet süllyessze le és a futóművet teljesen húzza be. ¾ Haladáshoz a vezérlőberendezést működtesse a mélységátállítás irányába, és a gépet süllyessze le a kívánt munkamélységbe. ¾A vezérlőkészülék átkapcsolása úszóállásba. 20

27 Vontatás erősítése Hidraulikus vontatáserősítéssel rendelkező kivitelben használat közben a kereszttartó miatt keletkező terhelés egy része áttevődik a traktorra. A vontatáserősítés rákapcsolásához állítsa az elzárócsapot a menetiránnyal keresztbe. Alkalmazás tömörítő nélkül Az őszi szántás előkészítésekor vagy különösen nedves körülmények között előnyös lehet a tömörítő kiszerelése. A funkció kikapcsolható. Ehhez a zárócsapot fordítsa hátrafele. Cruiser tömörítő nélkül Vontatáserősítő zárócsap Használatkor - vontatáserősítéssel vagy anélkül a szántóföldön süllyessze le a gépet és emelje meg a futóművet. Ezután a vezérlőkészüléket kapcsolja úszóállásba. A kiviteltől függően a tömörítőt a csapágyperemen vagy a kereten lévő szorító-tartószerkezeten válassza le. Tömörítő nélkül a futómű kerekei vezetik a szántóföldön a gép magasságát. 21

28 Fésűs gereblye A Cruiser készülék felszerelhető hátul egy fésűs boronával. A két csappal (lásd a nyilat) a forgáspont előtt és után korlátozható a fésűs borona mozgása felfele és lefele. Az első csap korlátozza a mozgást felfele és a hátsó csap lefele. Vonóhorog A Cruiser XL készülék felszerelhető egy kiegészítő függesztő eszközzel. Ezáltal a szántóföldön pl. egy Optipack henger szerelhető fel a további talajmegmunkálásra. A csatlakoztatott készülék kezeléséhez csatlakoztathatók az emelés és fel-/lehajtás hidraulikus funkciói valamint a világítás. A helyes beállítást szántóföldi próbával állapítsa meg. A fésűs boronát ne terhelje a szükségesnél jobban. Vonóhorog hátul Fésűs gereblye A csatlakoztatott gép vontatási terhelése legfeljebb 6000 kg, a támasztó terhelése pedig legfeljebb 1000 kg lehet. Közúti közlekedésnél a vonóhorogra nem szabad gépet csatlakoztatni. 22

29 Fékberendezés A Cruiser XL légfékkel vagy hidraulikus fékberendezéssel rendelkezhet. A gép biztonságos leállítása érdekében a fékberendezések rögzítőfékkel rendelkeznek. Rögzítőfék Szállítás előtt mindig oldja ki a rögzítőféket. A kötelek legyenek lazák és a kerekek forogjanak szabadon. Ha a gépet hosszabb időre állítja le, pl. vetési időszak után, a rögzítőféket ki kell oldani, hogy a fékpofák ne tapadjanak a dobhoz, megnehezítve ezzel az üzembe helyezést. Biztosítsa a gépet előzetesen, hogy ne guruljon el. Karbantartás ¾ A gép csatlakoztatásakor vizsgálja meg az üzemi és a kézifék működését. ¾ Szükség esetén állítsa be a kötelet vagy a fékpofákat. Rögzítőfék Közúti közlekedés A fékberendezés kiesése esetén vagy szakadásbiztosításhoz a kötelet vészfékberendezésként stabilan össze kell kötni a traktorral. A kötelet a vezető érje el és úgy helyezze el, hogy az pl. kanyarban ne feszüljön meg. Leállítás A gép leállítása előtt mindig helyezze be a rögzítőféket, és biztosítsa a gépet az elgurulás ellen. 23

30 Légfékberendezés A Légfékberendezés egy nyomásszabályozóval ellátott, kétvezetékes, egykörös fék Vetési időszak vége Ha a gépet hosszabb időre állítja le, pl. vetési időszak után, a féket ki kell oldani, hogy a fékpofák ne tapadjanak a dobhoz, megnehezítve ezzel az üzembe helyezést. A szelepek működésbiztonsága érdekében a sűrített levegőt (a traktor használati útmutatójának megfelelően) keverje össze fagyálló folyadékkal. Az anyag a tömítéseket rugalmasan tartja, és csökkenti a vezetékek és a tartályok rozsdásodását. A nedvesség következtében fellépő károk megelőzése érdekében zárja le a csatlakozó fedeleket vakdugóval vagy műanyag zacskóval. A fék vázlatos rajza Karbantartás ¾ A légtartályt üzem közben naponta víztelenítse. ¾ A csővezetékszűrőket szükség szerint, de legalább évente egyszer tisztítsa ki. ¾ A féket szükség szerint állítsa utána; fékező állásban a fékkarnak és a villának 90 -os szöget kell bezárnia egymással. Meglazított állásban a fékkarnak fel kell feküdnie elöl a villára, és a kerekeknek szabadon kell forogni. 1. "Fék" csatlakozófej, sárga 2. "Tartalék" csatlakozófej, piros 3. Csővezeték szűrő 4. Pótkocsi fékszelep 5. Levegőtartály 6. Víztelenítő szelep 7. Fékhenger 1 Anschluß Bremse gelb 2 Anschluß Vorrat rot Csatlakoztatás3 Rohrleitungsfilter Csatlakoztatáskor 4 Anhängerbremsventil először a (sárga) "Fék", azután a (piros) "Tartalék" 5 Luftkessel csatlakozófejet kösse be. Oldja ki a kéziféket. 6 Entwässerungsventil 7 Bremszylinder Leakasztás Húzza be a kéziféket. Leakasztáskor először a piros, azután a sárga csatlakozófejet vegye le. ine Zeichnung 3500 Druckluftbremse Dateiname Juni 05 Entworfen Datum ed 01/00 24

31 Hidraulikus fék A hidraulikavezeték vezérli a fékezőerőt a fékhengereken. A fék bemeneti nyomása ne legyen nagyobb, mint 150 bar. Csatlakoztatás Csatlakoztatáskor a fék hidraulikavezetékét kösse össze a vontató fékvezetékével. A szakításbiztosítás kioldókötelét a vontató megfelelő helyén rögzítse. A kötélnek nem szabad pl. kanyarodásnál más géprészekbe beakadni. Különben menet közben teljes fékezést váltana ki. Oldja ki a kéziféket. A kötelek legyenek lazák és a kerekek forogjanak szabadon. 1 Első üzembe helyezésnél vagy esetleg hoszszabb állásidők után, indulás előtt töltse fel a vészfék nyomástárolóját. Ehhez teljesen nyomja le a vontató fékpedálját. A fék minden használatakor a nyomástárolóban beáll a nyomás és szükség esetén utántöltődik. Csak ezután szabad közúton közlekedni. Leakasztás Állítsa le a gépet; ¾ A forgatókarral húzza be a kéziféket és blokkolja a kerekeket. ¾ Az alátét ékeket helyezze a kerekek alá. ¾ Oldja ki a fékvezetéket és akassza le a gépet. A szakítófék a leakasztáskor nem lép működésbe. A vészfék csak akkor működik, ha a rugócsatlakozót előre forgatja. Szakítófék-szelep működése A szelepnek két állása van: "A" - üzemi állás "B" - vészfékezés 2 3 A B Szakítófék-szelep 1. Kézi kioldópumpa Hidraulikus fék 1. Fék hidraulikacsatlakozása 2. Nyomástároló 3. Szakítófék-szelep 4. Vészműködtetés (rugócsatlakozó) 5. Kézi kioldópumpa 6. Kerékfékhenger Kézi kioldópumpa Ha a szakítófék-szeleppel vészfékezett, vontató nélkül is kioldhatja. A rugócsatlakozót forgassa vissza üzemi állásba és működtesse a kézi kioldópumpát, amíg a fék szabaddá nem válik. 1 Hydr. Kupplung 2 Handlösepumpe 25

32 Ápolás és karbantartás Vegyék figyelembe az ápolásra és karbantartásra vonatkozó biztonsági tudnivalókat. A gépet maximális teljesítményre, gazdaságosságra és a kezelő feladatainak maximális megkönnyítésére tervezték, illetve ennek megfelelően gyártották le, számos üzemi feltétel figyelembevételével. A leszállítást megelőzően a gépet megvizsgálta a gyártó és a márkakereskedő, gondoskodva arról, hogy Ön a gépet optimális állapotban vehesse át. A zavarmentes üzem fenntartása érdekében fontos, hogy az ajánlott időközönként elvégezzék a szükséges ápolási és karbantartási munkákat. Tisztítás Az üzemkészség fenntartása és az optimális teljesítmény biztosítása érdekében rendszeres időközönként el kell végezni a tisztítási és ápolási munkákat. A hidraulikus hengereket és csapágyakat nem szabad nagynyomású tisztítókészülékkel vagy közvetlenül vízsugárral tisztítani. Nagynyomáson a tömítések és a csapágyak nem vízzáróak. Karbantartási időközök A karbantartási időközöket számos különböző tényező határozza meg. Ennek megfelelően a karbantartási időközöket befolyásolják az alkalmazási feltételek, az időjárási hatások, a munkasebességek és a talajviszonyok, de az alkalmazott kenőanyagok és ápolószerek minősége is. A megadott karbantartási időközöket ezért csupán kiindulópontnak kell tekinteni. Amennyiben az alkalmazási feltételek eltérnek a szokványostól, úgy annak megfelelően meg kell változtatni a vonatkozó karbantartási munkák időközeit. A rendszeres karbantartás megalapozza a gép üzemkészségét. Az ápolt gépeknél csökken a tönkremenetel kockázata és biztosított a gazdaságos működtetés. Konzerválás Amennyiben a gépet hosszú időre leállítják: ¾ A gépet lehetőség szerint fedett helyen kell leállítani. ¾ Biztosítani kell a gép korrózióvédelmét. A gépet kizárólag biológiailag könnyen lebomló olajjal, pl. repceolajjal szabad befújni. ¾ A hidraulikahenger dugattyúrúdját védje a korrózióval szemben. A műanyag és gumi alkatrészeket ne permetezze le olajjal vagy korrózióvédő anyaggal. Az anyagok rideggé és törékennyé válhatnak. 26

33 A gép kenése A gépet rendszeresen, illetve nagynyomású mosóberendezéssel végzett lemosást követően minden egyes alkalommal kenőanyaggal kell bekenni. Ez biztosítja az üzemkészség fenntartását, illetve csökkenti a javítási költségeket és a kényszerű üzemszünetek időtartamát. Higiénia Előírásszerű használat esetén a kenőanyagok és az ásványiolaj-termékek nem jelentenek veszélyt az egészségre nézve. Mindazonáltal kerülni kell a bőrrel való hoszszabb érintkezést és a kenőanyagok gőzének belégzését. Szerviz A HORSCH cég szeretné, hogy Ön a géppel és cégünkkel teljesen elégedett legyen. Probléma esetén forduljon forgalmazójához. Forgalmazónk és a Horsch cég vevőszolgálati munkatársai segítséggel szívesen állnak rendelkezésére. A műszaki meghibásodások lehető leggyorsabb elhárítása érdekében kérjük, támogassanak bennünket. A szükségtelen viszontkérdések elkerülése érdekében segítse az ügyfélszolgálati személyzetet az alábbi adatok megadásával. ¾ Vevőszám ¾ A vevőt patronáló munkatárs neve ¾ Név és cím ¾ Géptípus és sorozatszám ¾ A vásárlás időpontja és az üzemóra-szám ¾ A probléma jellege 27

34 Cruiser 8 XL karbantartás áttekintése Cruiser 8 XL karbantartás áttekintése Az első üzemóra után Elvégzendő munka Időköz Minden csavarkötést, dugós- és hidraulikacsatlakozást és a kerekeket feltétlenül húzza meg Kerekek meghúzása - mind M18 x 1,5-300 Nm M22 x 1,5-510 Nm Anyaglerakódások vagy pl. a csavarkötések vagy a kerékcsapok közötti festékmaradványok miatt a szerelésnél jól meghúzott csavarok is kilazulhatnak, így laza csavarkötések és tömítetlen hidraulikacsatlakozások vagy a kerékabroncson laza hosszított furatok alakulhatnak ki. ¾ első alkalommal 10 óra vagy 50 km után ¾ 10 óra vagy 50 km után ismét ¾ ezután naponta kell utánhúzni, amíg a csavarok meg nem állnak, és amikor már nem lehetséges további utánhúzás. ¾ ezután minden idénykezdés előtt és minden további 50 óra használat után. az alkalmazás helyén Kenési helyek Vonórúd Csapszegek a (2) kereten Naponta Keretek (4) hajlítócsap 50 óra Futómű Emelőtengely csapágyazása (4) Naponta Kerékagy (1-1) 50 óra Csapszegek a (2) felső emelőhengeren Naponta Támasztókerék Kerékagy (1-1) 50 óra Tárcsás egyengetés Állító forgatókar (1-1) 50 óra Fék Utánállító szerkezet (1-1) 50 óra Gép Kapák, kapák tartója és kőbiztosítás Vizsgálja meg az állapotát, a rögzítését és a kopottságát Naponta Szerszámtartó Rögzítés ellenőrzése, utánhúzás 400 Nm-es nyomatékkal 50 óra Ekevasak és felerősítő elemeik Vizsgálja meg az állapotát, a rögzítését és a kopottságát Naponta Tömörítő, alkatrészek és lehúzó Állapot, csapágyazás, rögzítés és kopás ellenőrzése Naponta Egyengető tárcsák Állapot, csapágyazás, rögzítés és kopás ellenőrzése Naponta Keretek és a keretek összekötő elemei Állapot és rögzítés ellenőrzése Naponta Hidraulikaberendezés és alkatrészei Tömítettség, rögzítés és kopásnak kitett részek A futóműn található kerekek Az állapot, a rögzítés és a levegőnyomás ellenőrzése (3,5 bar) lásd fent Első támasztókerekek Az állapot, a rögzítés és a levegőnyomás ellenőrzése (2,6 bar) lásd fent Fékberendezés (extra tartozék) Működés és a vezetékek tömítettségének, törési vagy dörzsölési helyeinek ellenőrzése Használat előtt (Légfék) Levegőtartály víztelenítése Naponta Rögzítőfék Működés ellenőrzése Használat előtt Világítás és biztonsági borítás Állapot, működés és tisztaság Használat előtt Emelőhidraulika tömlői Csere (MRL I. függ. EN 1533) 3-5 év Idény után Teljes gép Fékberendezés Egyengető tárcsák Hidraulikahengerek dugattyúrúdjai Ápolási és tisztítási munkálatok elvégzése Kézifék kioldása, levegőtartály víztelenítése, fékvezetékek lezárása, beállítás vizsgálata Csapágyazás lepermetezése rozsdaoldó olajjal A dugattyúrudak védelme rozsdaoldó olajjal vagy más anyaggal korrózió ellen 28

35 Vonórúd és hajlítócsap Első támasztókerék Emelőkar, emelőhenger és emelőcsap Fék Tömörítőkar és állítóorsó 29

36 A rugófeszítő használata A rugón végzett javítási munkálatok során használni kell a mellékelt rugófeszítőt. 2. Feszítse elő a nyomócsavart addig, amíg a rugó elöl már nem fekszik fel a tartóra, és a rugóerő már nyomja a kapát. A szerszám és a rugó nagy előfeszítés alatt áll. A szakszerűtlen kezelés súlyos sérüléseket okozhat. A rugófeszítőt csak képzett személyek használhatják a FlexGrip kapákon végzett munkákhoz Az ütvecsavarozógép használatát a rugófeszítőn a lehetséges menetkárosodás miatt nem javasoljuk Helyezze be a rugófeszítőt a rugó fölött. Tolja elöl a tartón keresztül lefelé, amíg fel nem fekszik a rugótartóra. Hátul ügyeljen arra, hogy a kerek nyomóelem a kapatartóban felfeküdjön Lazítsa meg és vegye ki ezt a 3 csavart. 4. Kissé lazítsa meg a két tartócsavart - ne vegye ki! A tartók a rugóval feszültség alatt állnak. 5. Csavarozza ki a nyomócsavart, és tehermentesítse a rugót. Eközben a kapát kihúzza a tartóból Ügyeljen a perselyre és a két alátétre. Összeszereléskor ezeket megfelelően helyezze vissza. 30

37 7. Vegye le a rugófeszítőt a rugót. Ezután minden csavart helyezzen be és húzzon meg Az összeszerelés fordított sorrendben történik. Helyezze a perselyt és a két alátétet a vezetőbe, és fogja össze egy fogóval addig, amíg az alátétek az összenyomás közben a tartóba nem csúsznak. Meghúzási forgatónyomatékok: 1. Nm: 265 +/ Nm: 115 +/ Nm: a két csavart egyenletesen húzza meg több lépésben. A keretben az olyan kapák esetében, amelyekre a rugófeszítő a helyhiány miatt nem helyezhető fel, meg kell lazítani a kapatartót, és az első keretre kell rögzíteni előre nézve. Javítás után a kapát a régi helyén kell rögzíteni. 31
