1 URISED Egy forradalmian új méréstechnika a vizeletüledék ledék automatikus vizsgálatára Bayer Gábor 77 Elektronika Kft. Budapest

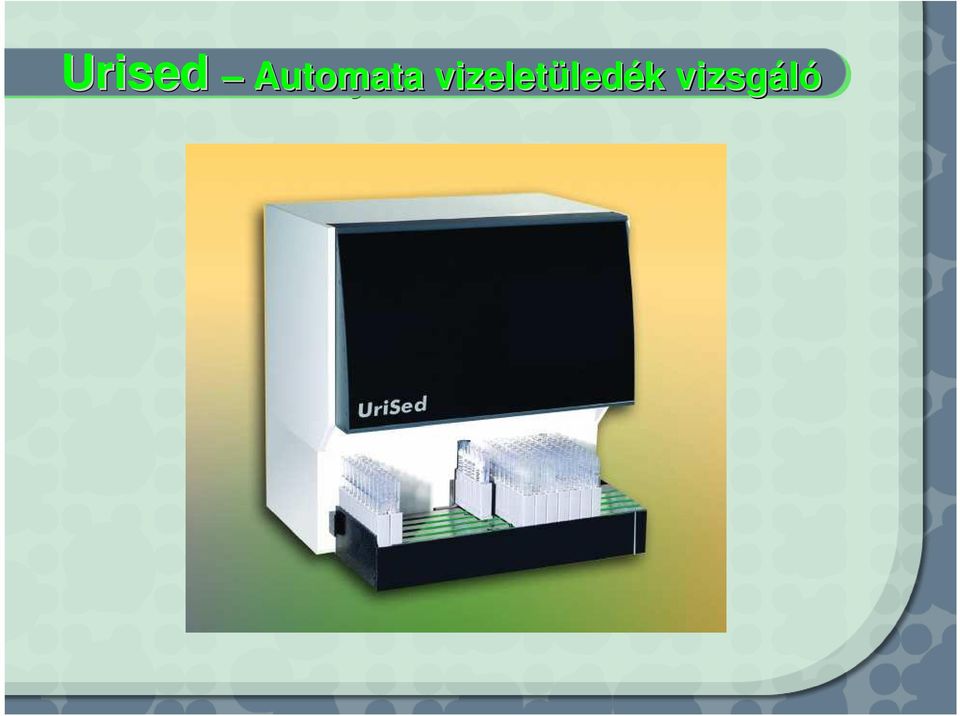

2 Mérési folyamat Urised Automata vizeletüledék ledék k vizsgáló

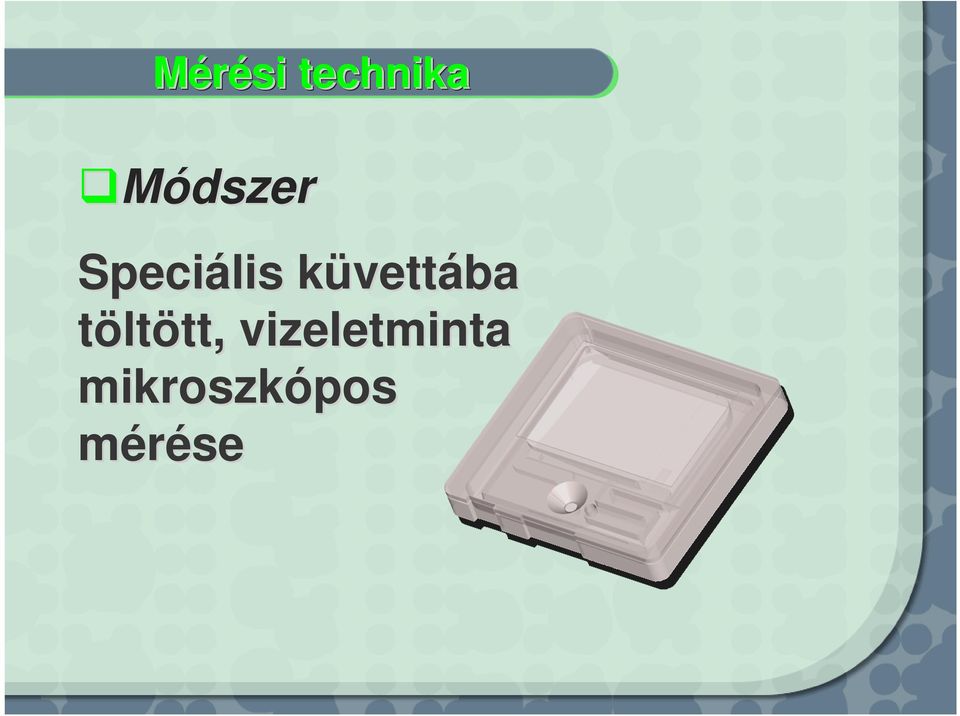

3 Mérési technika Módszer Speciális küvettába töltött, tt, vizeletminta mikroszkópos mérése

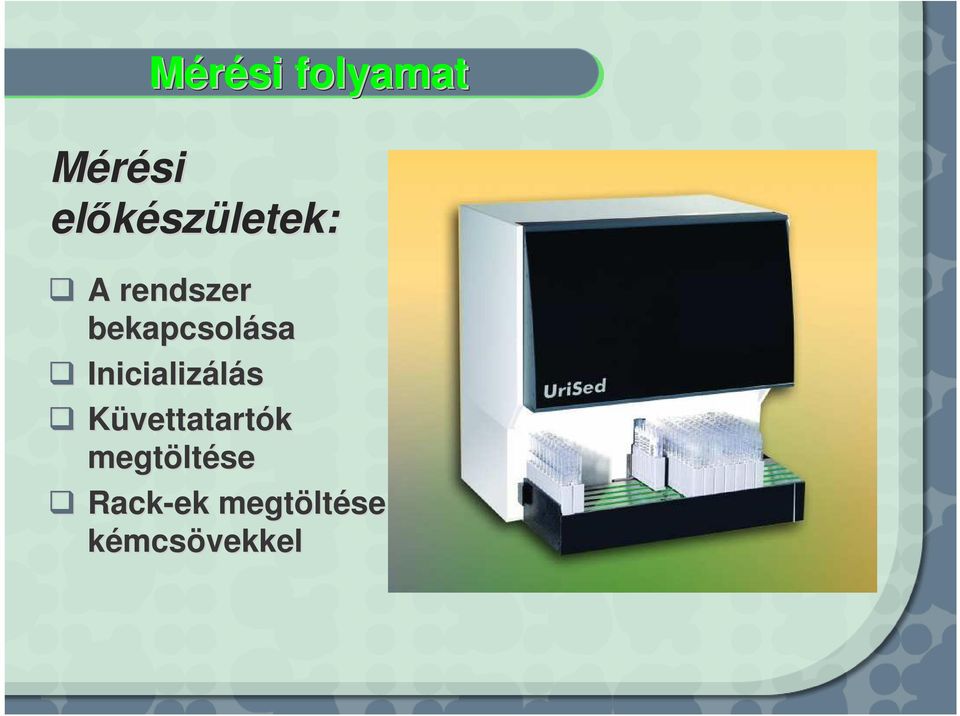

4 Mérési folyamat Mérési elıkész születek: A rendszer bekapcsolása sa Inicializálás Küvettatartók megtölt ltése Rack-ek megtölt ltése kémcsövekkel

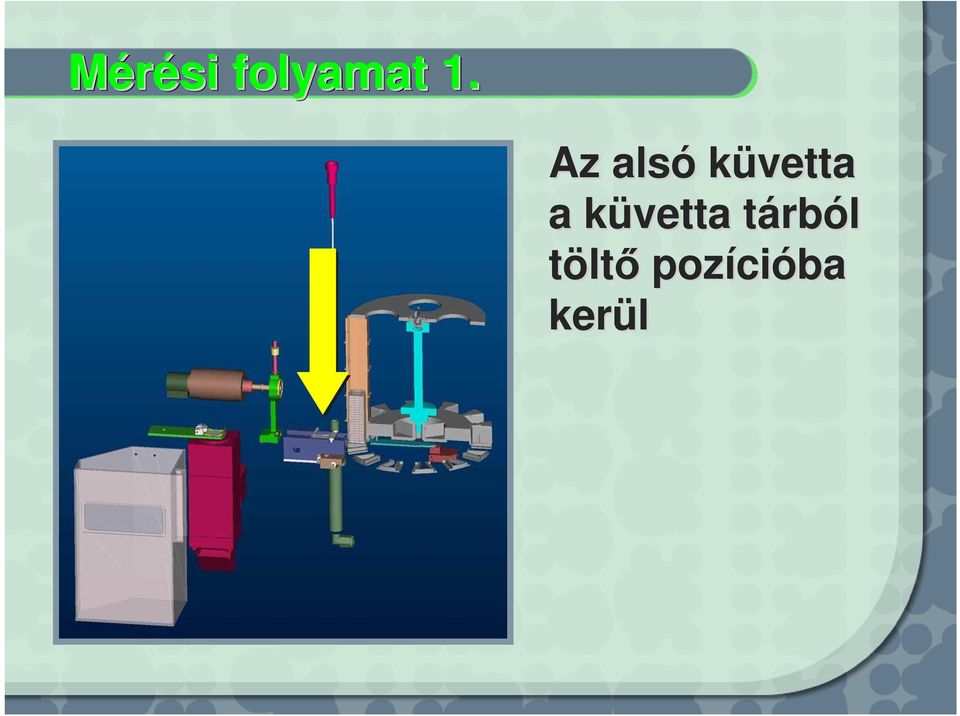

5 Mérési folyamat 1. Az alsó küvetta a küvetta tárból töltı pozíci cióba kerül

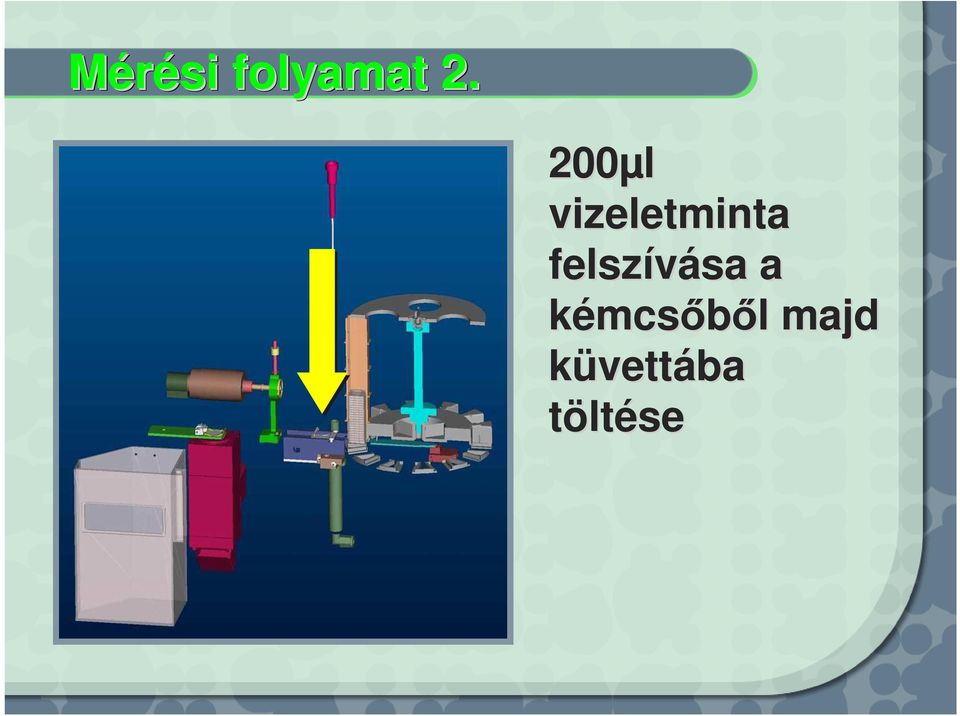

6 Mérési folyamat µl vizeletminta felszívása sa a kémcsıbıl l majd küvettába töltése

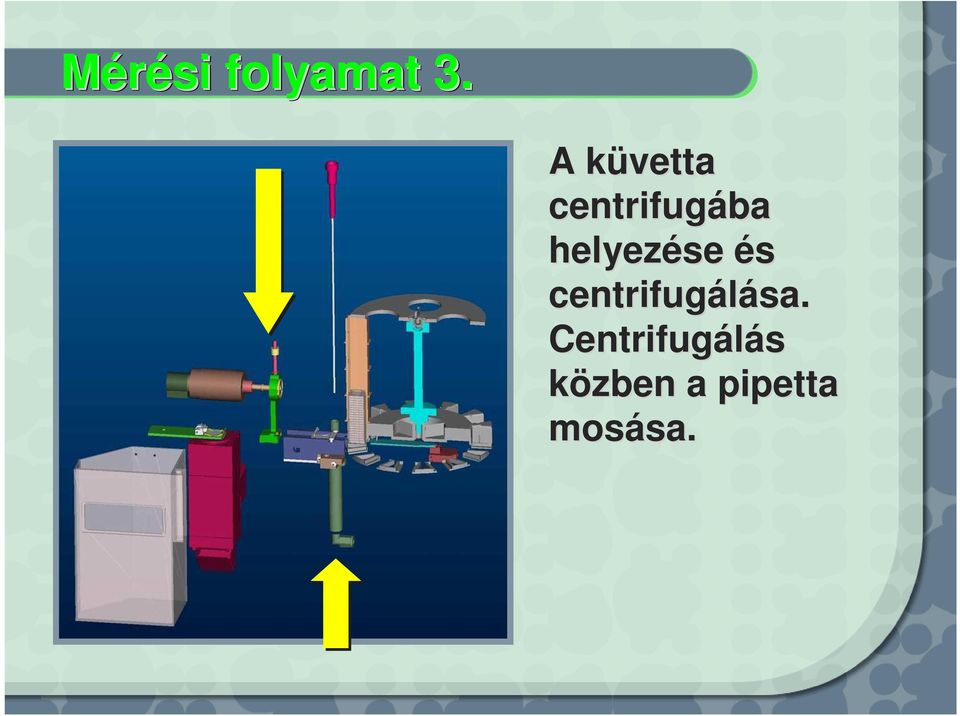

7 Mérési folyamat 3. A küvetta centrifugába helyezése és centrifugálása. Centrifugálás közben a pipetta mosása. sa.

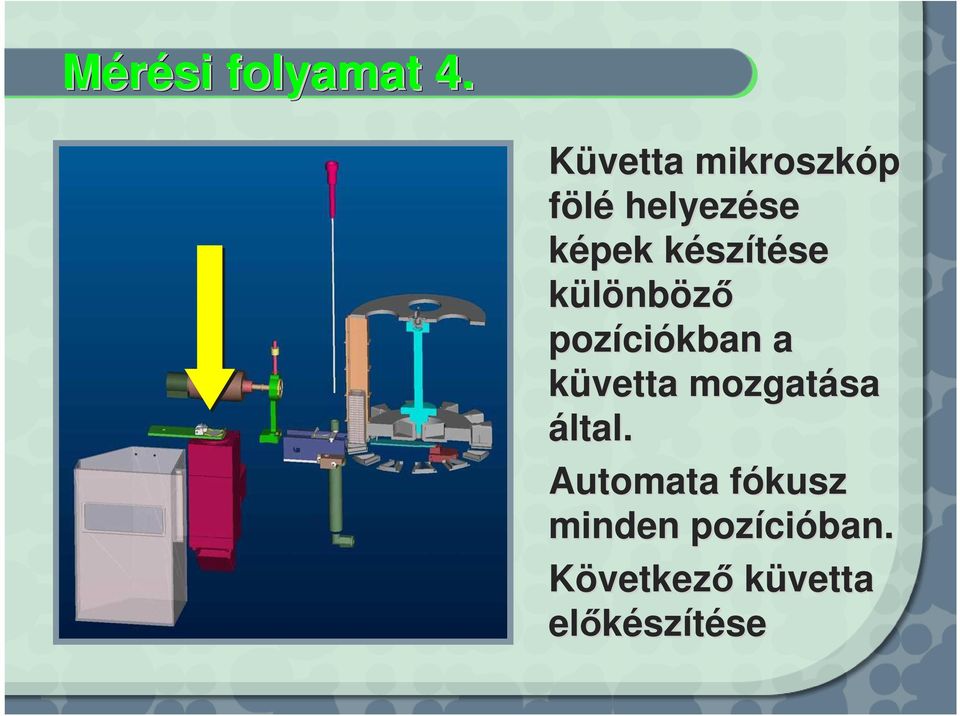

8 Mérési folyamat 4. Küvetta mikroszkóp fölé helyezése képek készk szítése se különbözı pozíci ciókban a küvetta mozgatása által. Automata fókusz f minden pozíci cióban. Következı küvetta elıkész szítésese

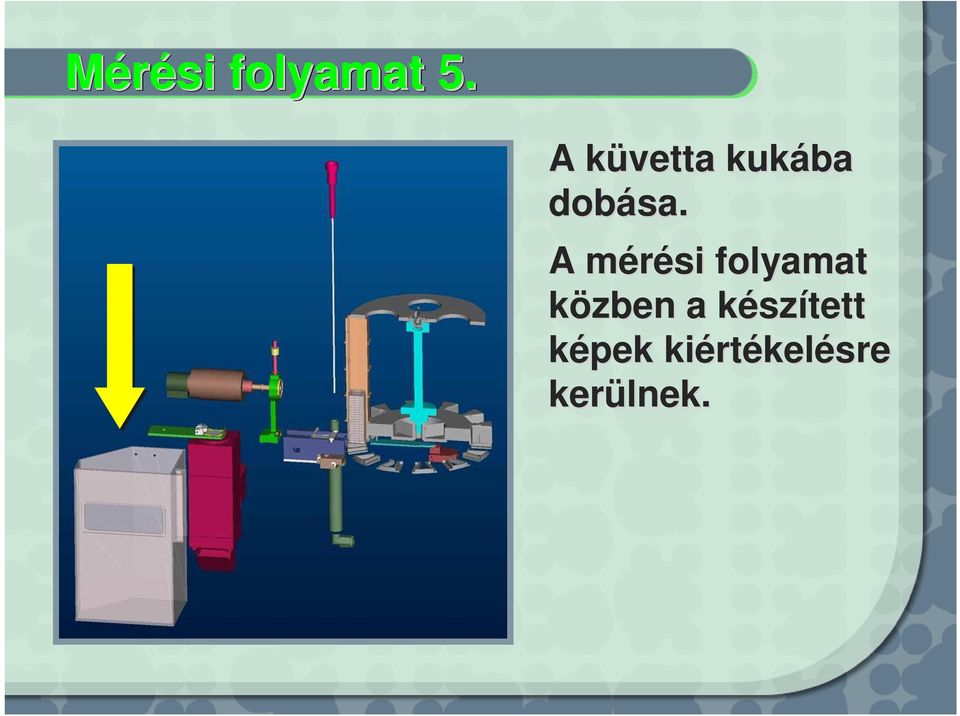

9 Mérési folyamat 5. A küvetta kukába dobása. A mérési m folyamat közben a készk szített képek kiért rtékelésre kerülnek.

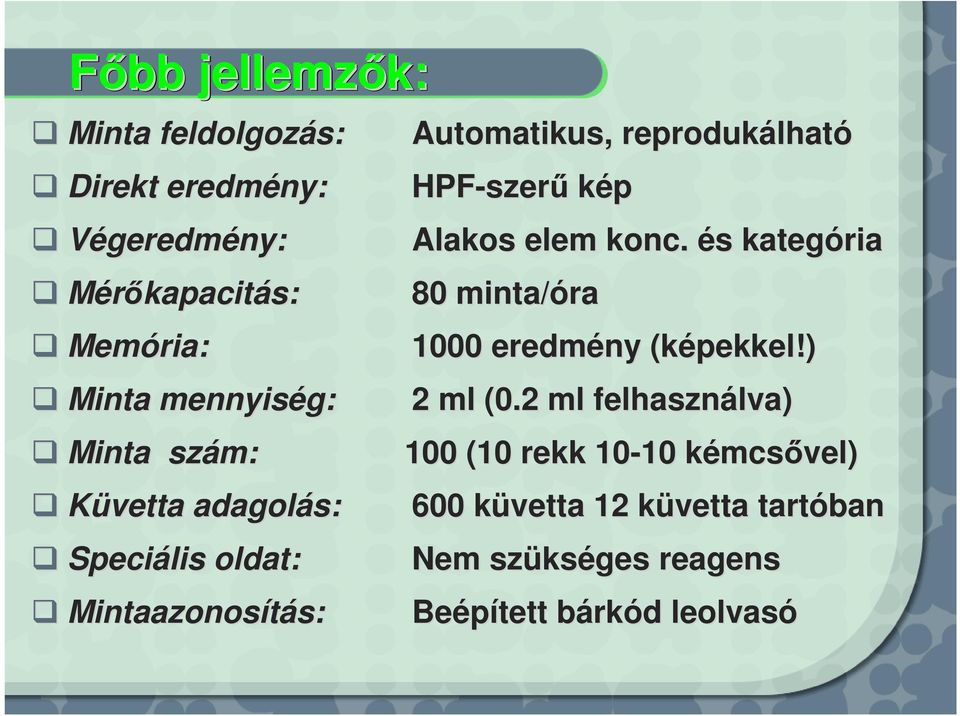

10 Fıbb jellemzık: Minta feldolgozás: Automatikus, reprodukálhat lható Direkt eredmény: Végeredmény: HPF-szer szerő kép Mérıkapacitás: 80 minta/óra Memória: Alakos elem konc. és s kategória 1000 eredmény (képekkel!) Minta mennyiség: 2 ml (0.2 ml felhasználva) lva) Minta szám: 100 (10 rekk kémcsk mcsıvel) Küvetta adagolás: 600 küvetta 12 küvetta tartóban Speciális oldat: Nem szüks kséges reagens Mintaazonosítás: s: Beépített bárkb rkód d leolvasó

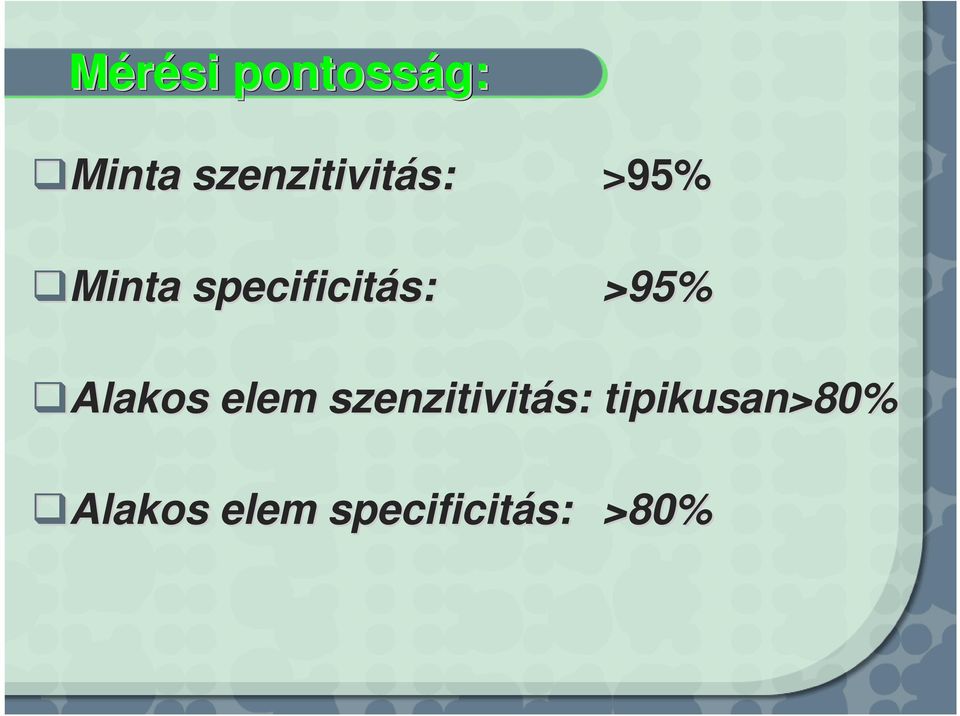

11 Mérési pontosság: Minta szenzitivitás: s: >95% Minta specificitás: >95% Alakos elem szenzitivitás: s: tipikusan>80% Alakos elem specificitás: >80%

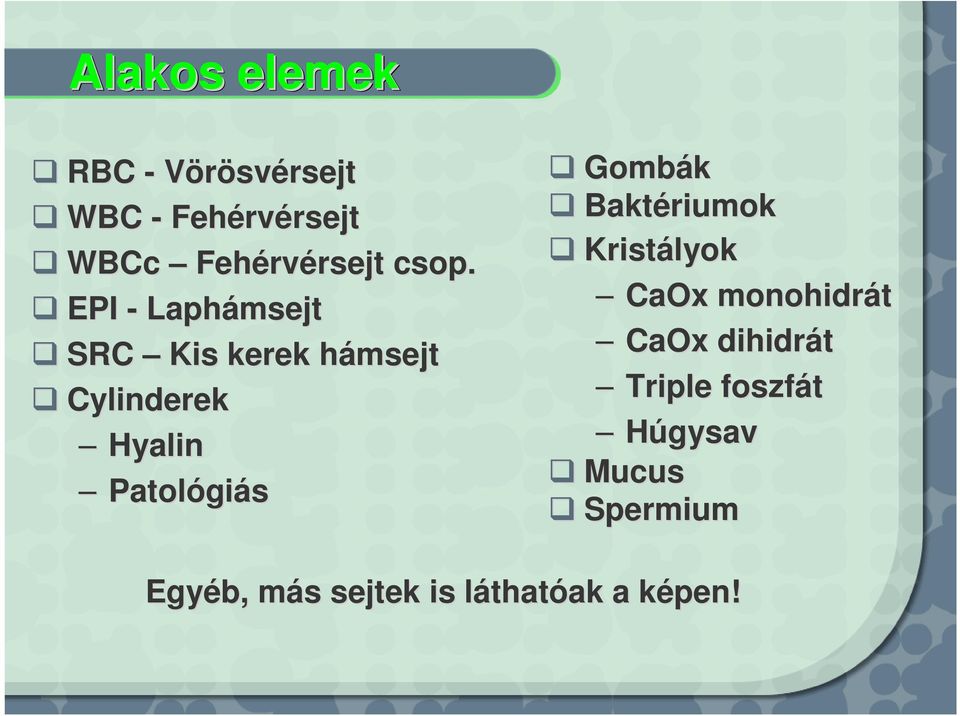

12 Alakos elemek RBC - Vörösvérsejt WBC - Fehérv rvérsejtrsejt WBCc Fehérv rvérsejt rsejt csop. EPI - Laphámsejt SRC Kis kerek hámsejth Cylinderek Hyalin Patológi giás Gombák Baktériumok Kristályok CaOx monohidrát CaOx dihidrát Triple foszfát Húgysav Mucus Spermium Egyéb, más m s sejtek is láthatl thatóak ak a képen! k

13 RBC Vörösvérsejt rsejt

14 WBC Fehérvérsejt rsejt

15 WBC csoport

16 SRC Kis kerek hámsejth

17 Laphámsejt EPI Laphámsejt

18 Cylinder Hyalin

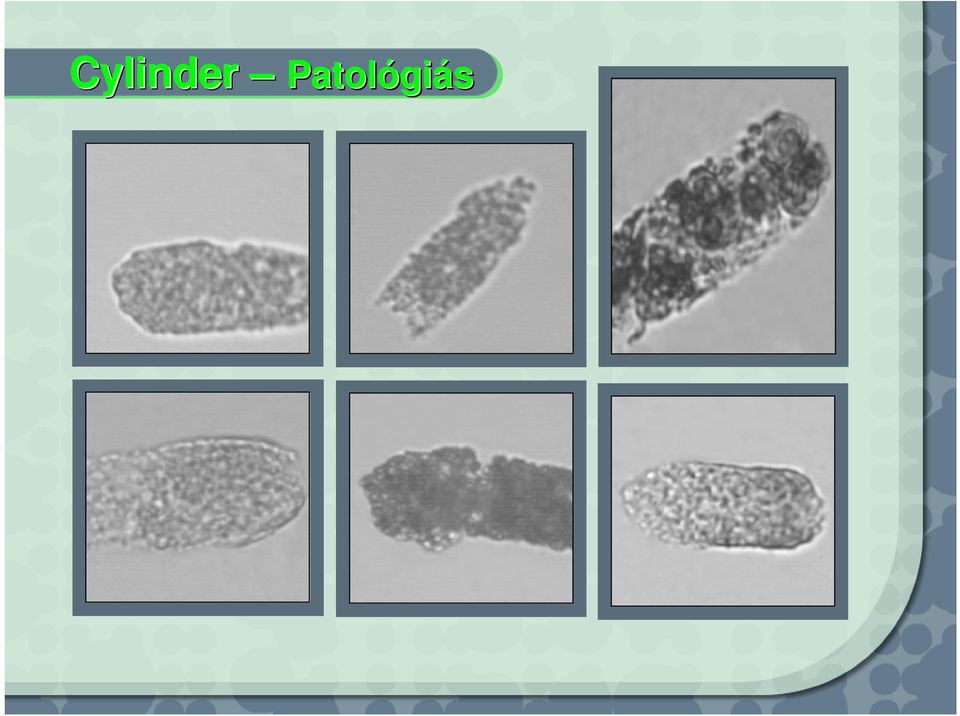

19 Cylinder Patológiás

20 Gombák

21 Baktérium

22 CaOxd Kristályok CaOxd

23 CaOxm Kristályok CaOxm

24 Kristályok Húgysav

25 Tripel foszfát Kristályok Tripel foszfát

26 Mucus

27 Spermium

28 Szoftver jellemzık k I. Felhasználóbar barát t mőködtetm dtetı és s kiért rtékelı felület let Automatikus, manuális és sőrgısségi mérés Hardver önellenırzı és s diagnosztika funkció Automatikus, valósidej sidejő képkiértékelés Hozzáférési szintek (operátor, admin., szervíz) Adatátvitel tvitel kórhk rházi rendszerbe Kémiai vizeletanalizátorhoz torhoz kapcsolás s lehetséges Mérésindítási kritérium rium megadása (mind/csak poz.) Megjegyzés írás Közös, kémiai k és üledék k riport lehetısége Riport nyomtatás Nyelv választv lasztás s (magyar is lesz!)

29 Szoftver jellemzık k II. Kép és s eredmény adatbázis Sőrő minták k jelzése Manuális eredmény editálás Munkalista Eredmény szőrı Adat- és s képátvitel k más m s alkalmazásokba Beáll llítható kategória határok Különbözı mértékegységek gek asználata Alakoselem/HPF, alakoselem/µl, l, alakoselem/k /kép 15 kép p megfelel 10 High Power Field képnek 15 kép k p megfelel kb. ~2,5 µl vizeletnek Egyedi és összes kép k p nézetn Képnagyítás

30 Felhasználói i felület let Mérés

31 Felhasználói i felület let Adatok

32 Felhasználói i felület let Beállítások

33 Összes kép k p a mintáról

34 Automata kiértékelés kelés

35 Labumat Urised Együtt a kémiai k és üledék k eredmények! Patient record

36 Példa: WBC, SRC, EPI, CaOxd

37 Az Urised fı jellemzıi A vizsgálati folyamat reprodukálhat lható,, operátort tortól független mintaelıkész szítés,, reagens nélkn lküli li automatikus mérés m és s kiért rtékelés Teljes látóterl terő képeket ad, mint a hagyományos manuális mikroszkópos módszerm Eltárolja a mért m képeket, k melyek késıbb/mk bb/más számítógépen is nézegethetn zegethetık, ellenırizhet rizhetık Összeköthetı a Labumattal,, az automata kémiai k vizeletüled ledék k analizátorral. A kombinált rendszer egyesített kémiai k és üledék k riportot produkál Alkalmas oktatásra a képernyk pernyın n láthatl tható teljes látóterő képek által

38 Köszönöm m a figyelmet! 77 ELEKTRONIKA Kft Budapest, Fehérvári út 98. BUDAPEST,
