Demonstrációs preparált gépjármő LD-carB -

Átírás

1 Demonstrációs preparált gépjármő LD-carB - Pl. Volkswagen Polo 1,4 16V/85LE Comfortline 1.) Mőszaki jellemzık: Gyártmány: Volkswagen Típus: Polo 1.4i 16V/85LE Comfortline+ Használati jelleg: limuzin személygépkocsi (nem forgalomba helyezett) Új gépjármő pl Motor és emisszió kezelı: - 4-hengeres, 4-szelepes benzinmotor elektronikus hengerenkénti befecskendezéssel EOBD-vel Károsanyag besorolási emissziós osztály: Euro 5 Sebességváltó: - 5 fokozatú manuális Műszaki változtatás joga fenntartva LITO-Didakt

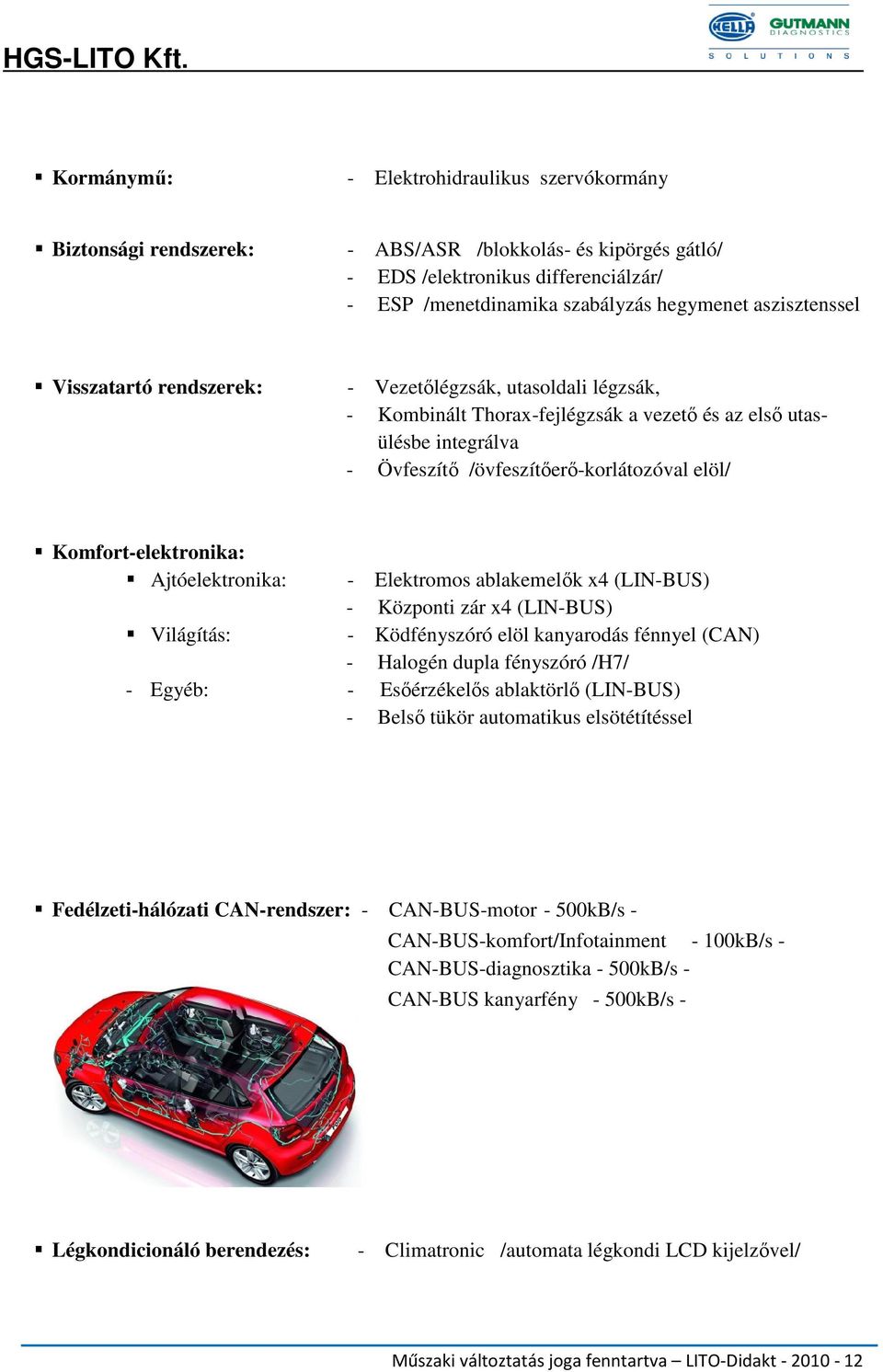

2 Kormánymő: - Elektrohidraulikus szervókormány Biztonsági rendszerek: - ABS/ASR /blokkolás- és kipörgés gátló/ - EDS /elektronikus differenciálzár/ - ESP /menetdinamika szabályzás hegymenet aszisztenssel Visszatartó rendszerek: - Vezetılégzsák, utasoldali légzsák, - Kombinált Thorax-fejlégzsák a vezetı és az elsı utasülésbe integrálva - Övfeszítı /övfeszítıerı-korlátozóval elöl/ Komfort-elektronika: Ajtóelektronika: - Elektromos ablakemelık x4 (LIN-BUS) - Központi zár x4 (LIN-BUS) Világítás: - Ködfényszóró elöl kanyarodás fénnyel (CAN) - Halogén dupla fényszóró /H7/ - Egyéb: - Esıérzékelıs ablaktörlı (LIN-BUS) - Belsı tükör automatikus elsötétítéssel Fedélzeti-hálózati CAN-rendszer: - CAN-BUS-motor - 500kB/s - - CAN-BUS-komfort/Infotainment - 100kB/s - - CAN-BUS-diagnosztika - 500kB/s - - CAN-BUS kanyarfény - 500kB/s - Légkondicionáló berendezés: - Climatronic /automata légkondi LCD kijelzıvel/ Műszaki változtatás joga fenntartva LITO-Didakt

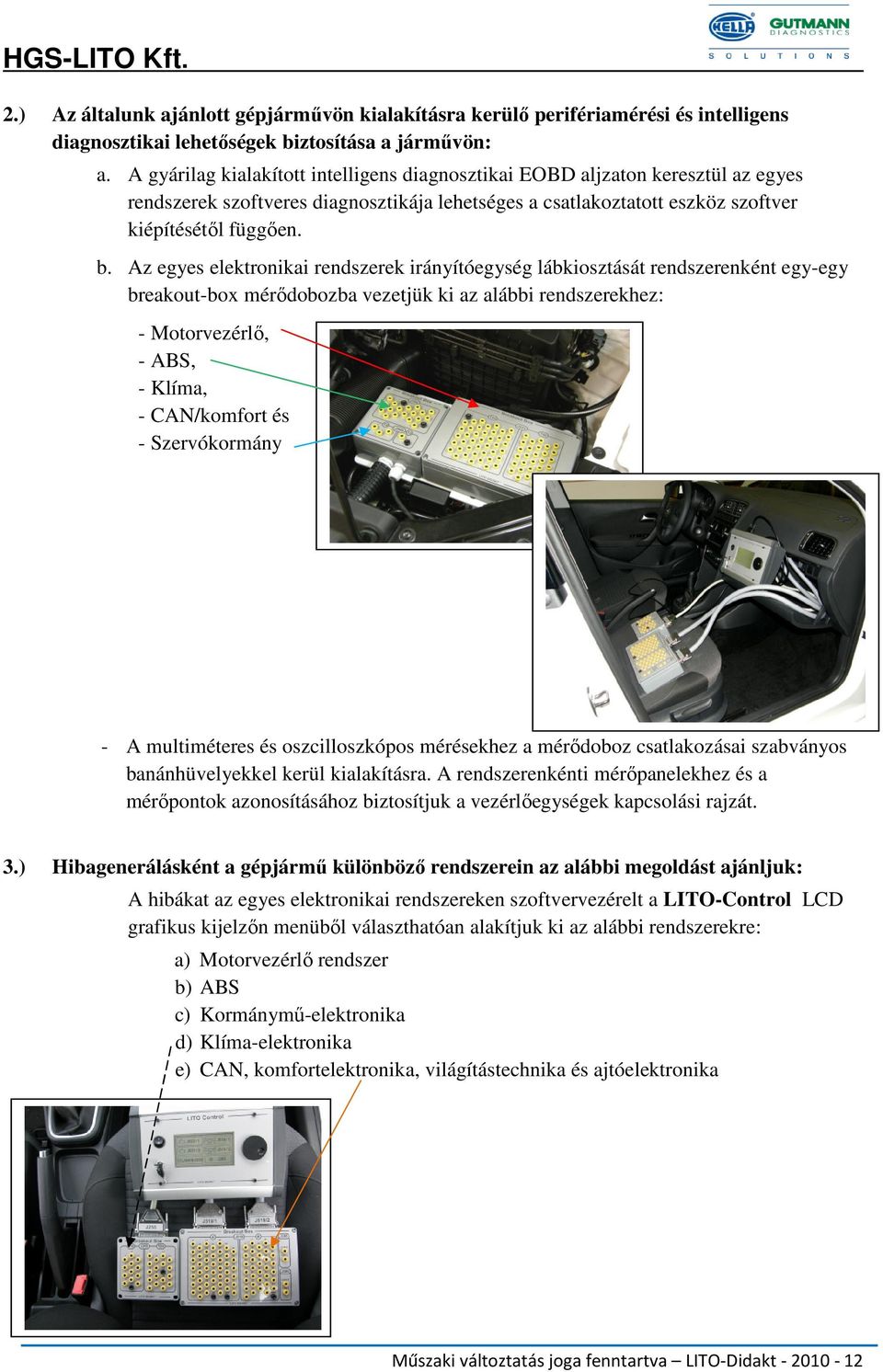

3 2.) Az általunk ajánlott gépjármővön kialakításra kerülı perifériamérési és intelligens diagnosztikai lehetıségek biztosítása a jármővön: a. A gyárilag kialakított intelligens diagnosztikai EOBD aljzaton keresztül az egyes rendszerek szoftveres diagnosztikája lehetséges a csatlakoztatott eszköz szoftver kiépítésétıl függıen. b. Az egyes elektronikai rendszerek irányítóegység lábkiosztását rendszerenként egy-egy breakout-box mérıdobozba vezetjük ki az alábbi rendszerekhez: - Motorvezérlı, - ABS, - Klíma, - CAN/komfort és - Szervókormány - A multiméteres és oszcilloszkópos mérésekhez a mérıdoboz csatlakozásai szabványos banánhüvelyekkel kerül kialakításra. A rendszerenkénti mérıpanelekhez és a mérıpontok azonosításához biztosítjuk a vezérlıegységek kapcsolási rajzát. 3.) Hibagenerálásként a gépjármő különbözı rendszerein az alábbi megoldást ajánljuk: A hibákat az egyes elektronikai rendszereken szoftvervezérelt a LITO-Control LCD grafikus kijelzın menübıl választhatóan alakítjuk ki az alábbi rendszerekre: a) Motorvezérlı rendszer b) ABS c) Kormánymő-elektronika d) Klíma-elektronika e) CAN, komfortelektronika, világítástechnika és ajtóelektronika Műszaki változtatás joga fenntartva LITO-Didakt

4 Fımenü Motor (illusztráció) ABS Komfort-1 Komfort-2 CAN-BUS Kiegészítı információk a demonstrációs preparált gépjármő ajánlathoz: 1. ) Az oktatási célú átalakítás nem befolyásolja a jármő mőszaki és emissziós tulajdonságait. 2. ) A jármő új gyártású és Euro-5 emissziós besorolású. 3. ) A gépjármővet ajánlatunk szerint nem forgalomba helyezett módon tudjuk szállítani, de a felhasználó döntésétıl függıen azt forgalomba helyezheti a hatályos adók, hatósági illetékek, valamint a forgalomba helyezés költségeinek megfizetése mellett az Euro-6 bevezetési kötelezettségig. 4. ) Szállításkor a gépjármő tartozéka annak gyári használati utasítása. 5. ) Szállításkor a gépjármővet kísérı dokumentáció tartalmazza a felsorolt rendszerekhez a gyári kapcsolási rajzokat. Műszaki változtatás joga fenntartva LITO-Didakt

5 6. ) Szállításkor a gépjármővet kísérı dokumentáció tartalmazza az alábbi tanári elıadási elektronikus elıadási oktatási anyagokat: - Benzinbefecskendezı-rendszer, - ABS, - Elektrohidraulikus szervokormány, - CAN-BUS, - Klíma Műszaki változtatás joga fenntartva LITO-Didakt

6 LD demonstrációs autó LITO-DIDAKT Szoftver vezérelt hibageneráló LITO-Control Break-Out-Box

7 Demonstrációs preparált gépjármő LD-carD - Pl. VW Polo 1,6 TDI-CR Comforline 90LE 1.) Mőszaki jellemzık: Gyártmány: Volkswagen Típus: Polo 1,6 TDI Common Rail diesel rendszerrel Használati jelleg: limuzin személygépkocsi (nem forgalomba helyezett) Új gépjármő pl Motor és emisszió kezelı: - 4-hengeres, 4-szelepes turbódiesel motor Common Rail tüzelıanyag-ellátással, CAYB motorkóddal (66kW) - Simos PCR2 rendszer piezo befecskendezıszelepekkel max bar nyomásig - 4-szelepes motor - Részecskeszőrı oxidációs katalizátorral /dpf/ - Variálható geometriájú turbótöltı - Kipufogógáz visszavezetés EGR hőtıvel Károsanyag besorolási emissziós osztály: Euro 5

8 Sebességváltó: - 5 fokozatú manuális Kormánymő: - Elektrohidraulikus szervokormány Biztonsági rendszerek: - ABS/ASR /blokkolás- és kipörgés gátló/ - EDS /elektronikus differenciálzár/ - ESP /menetdinamika szabályzás hegymenet aszisztenssel Visszatartó rendszerek: - Vezetılégzsák, utasoldali légzsák, - Kombinált Thorax-fejlégzsák a vezetı és az elsı utasülésbe integrálva - Övfeszítı /övfeszítı erı korlátozóval elöl/ Komfort-elektronika: Ajtóelektronika: - Elektromos ablakemelık x4 (LIN) - Központi zár x4 (LIN) Világítás: - Ködfényszóró elöl kanyarodás fénnyel (CAN) - Halogén dupla fényszóró /H7/ Egyéb: - Esıérzékelıs ablaktörlı (LIN) - Belsı tükör automatikus elsötétítéssel Fedélzeti-hálózati CAN-rendszer: - CAN-BUS-motor - 500kB/s - - CAN-BUS-komfort/Infotainment - 100kB/s - - CAN-BUS-diagnosztika - 500kB/s - - CAN-BUS kanyarfény - 500kB/s - Légkondicionáló berendezés: - Climatronic /automata légkondi LCD kijelzıvel/

9 2.) Az általunk ajánlott gépjármővön kialakításra kerülı perifériamérési és intelligens diagnosztikai lehetıségek biztosítása a jármővön: a. A gyárilag kialakított intelligens diagnosztikai EOBD aljzaton keresztül az egyes rendszerek szoftveres diagnosztikája lehetséges a csatlakoztatott eszköz szoftver kiépítésétıl függıen. b. Az egyes rendszerek (motor, ABS, Klíma, Kormánymő, CAN-komfort) jellemzı periféria komponensein (szenzorok, beavatkozók) mérıpont kialakítások c. Az egyes elektronikai rendszerek irányítóegység lábkiosztását rendszerenként egy-egy breakout-box mérıdobozba vezetjük ki az alábbi rendszerekhez: - Motorvezérlı, - ABS, - Klíma, - CAN/komfort és - Szervokormány - A multiméteres és oszcilloszkópos mérésekhez a mérıdoboz csatlakozásai szabványos banánhüvelyekkel kerül kialakításra. A rendszerenkénti mérıpanelekhez és a mérıpontok azonosításához biztosítjuk a vezérlıegységek kapcsolási rajzát. 3.) Hibagenerálásként a gépjármő különbözı rendszerein az alábbi megoldást ajánljuk: A hibákat az egyes elektronikai rendszereken szoftvervezérelt a LITO-Control LCD grafikus kijelzın menübıl választhatóan alakítjuk ki az alábbi rendszerekre: a) Common Rail motorvezérlı és emisszió kezelı rendszer b) ABS c) Kormánymő-elektronika d) Klíma-elektronika e) CAN, komfortelektronika, világítástechnika és ajtóelektronika Fımenü

10 Motor-1 Motor-2 ABS Komfort-1 Komfort-2 CAN-BUS Kiegészítı információk a demonstrációs preparált gépjármő ajánlathoz: 1. ) Az oktatási célú átalakítás nem befolyásolja a jármő mőszaki és emissziós tulajdonságait. 2. ) A jármő gyártási éve 2011, új gyártású és Euro-5 emissziós besorolású. 3. ) A gépjármővet ajánlatunk szerint nem forgalomba helyezett módon tudjuk szállítani, de a felhasználó döntésétıl függıen azt forgalomba helyezheti a hatályos adók, hatósági illetékek, valamint a forgalomba helyezés költségeinek megfizetése mellett az Euro-6 bevezetési kötelezettségig. 4. ) Szállításkor a gépjármő tartozéka annak gyári használati utasítása. 5. ) Szállításkor a gépjármővet kísérı dokumentáció tartalmazza a felsorolt rendszerekhez a gyári kapcsolási rajzokat.
