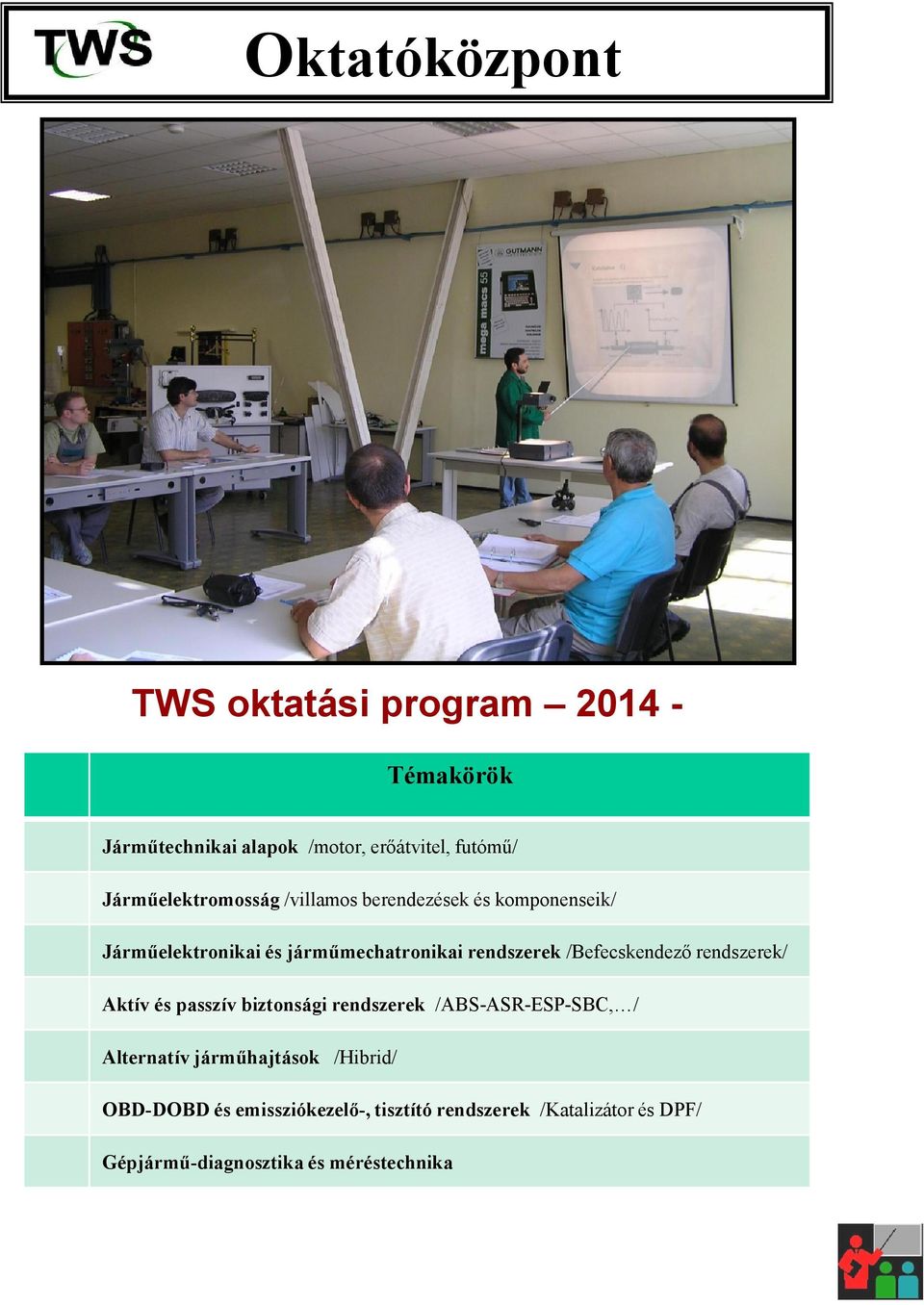

1 Oktatóközpont TWS oktatási program Témakörök Járműtechnikai alapok /motor, erőátvitel, futómű/ Járműelektromosság /villamos berendezések és komponenseik/ Járműelektronikai és járműmechatronikai rendszerek /Befecskendező rendszerek/ Aktív és passzív biztonsági rendszerek /ABS-ASR-ESP-SBC, / Alternatív járműhajtások /Hibrid/ OBD-DOBD és emissziókezelő-, tisztító rendszerek /Katalizátor és DPF/ Gépjármű-diagnosztika és méréstechnika

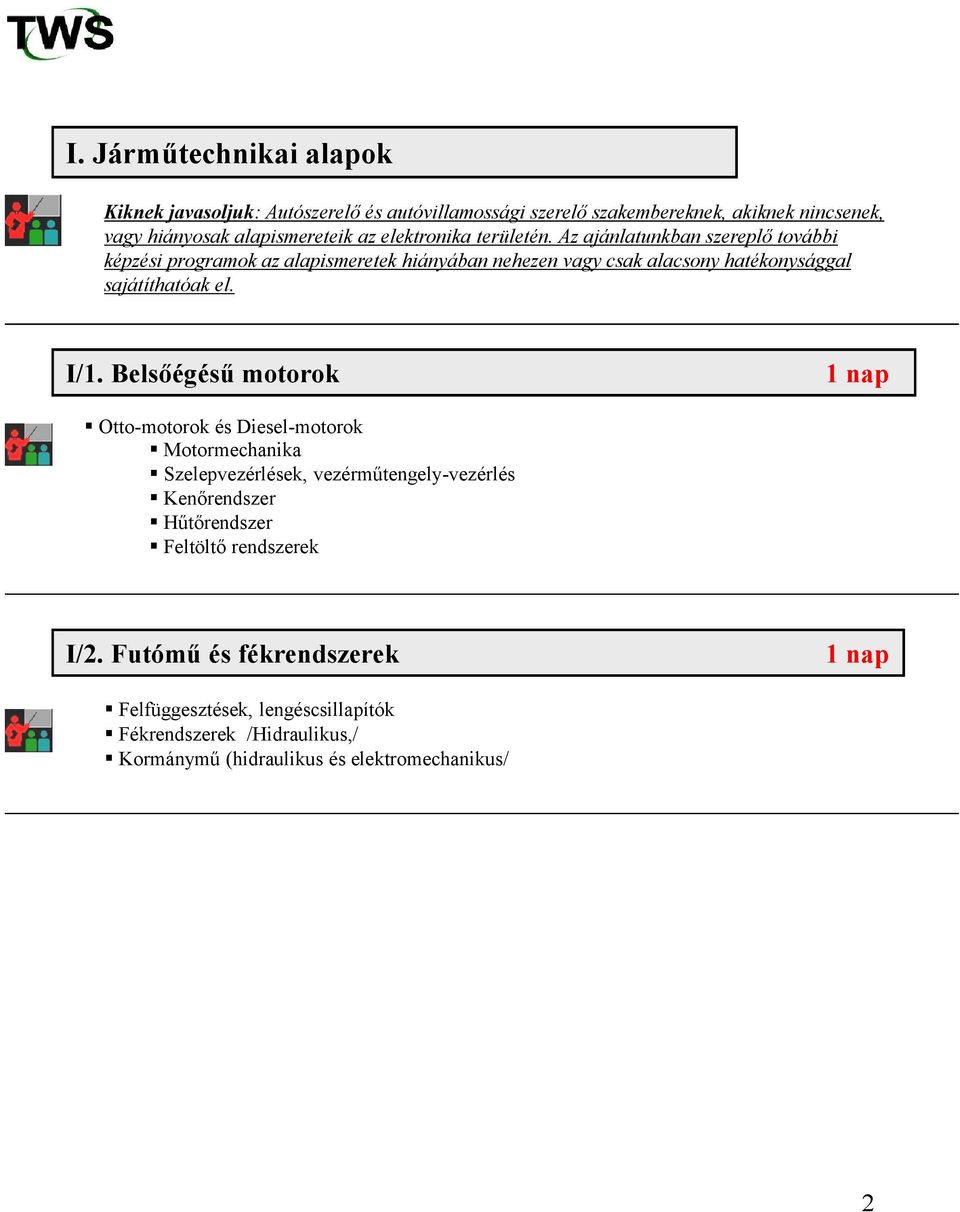

2 I. Járműtechnikai alapok Kiknek javasoljuk: Autószerelő és autóvillamossági szerelő szakembereknek, akiknek nincsenek, vagy hiányosak alapismereteik az elektronika területén. Az ajánlatunkban szereplő további képzési programok az alapismeretek hiányában nehezen vagy csak alacsony hatékonysággal sajátíthatóak el. I/1. Belsőégésű motorok 1 nap Otto-motorok és Diesel-motorok Motormechanika Szelepvezérlések, vezérműtengely-vezérlés Kenőrendszer Hűtőrendszer Feltöltő rendszerek I/2. Futómű és fékrendszerek 1 nap Felfüggesztések, lengéscsillapítók Fékrendszerek /Hidraulikus,/ Kormánymű (hidraulikus és elektromechanikus/ 2

3 II. Járműelektronikai alapozó tanfolyam 2 nap - Akiknek javasoljuk: Autószerelő és autóvillamossági szerelő szakembereknek, akik szeretnék ismereteiket felfrissíteni, valamint a járműelektronika területén megjelenő újdonságokat megismerni. A további képzési programokhoz optimális kiindulási alap Elektromosságtani és elektronikai alapok Az autóban előforduló, villamos elven működő berendezések működésének megértéséhez szükséges ismeretek alapozása. Villamossági alapfogalmak, elvek, törvények, mennyiségek, mértékegységek. Alapkapcsolások, azok működése, alkalmazásuk az autóban. Villamos rendszerek a gépjárműben Energiaellátás: Akkumulátorok /PB, NiCd, NiMH, Li-Ion Indtómotorok, (ismétlés, összefoglalás) Generátorok, töltés (ismétlés, összefoglalási szint) Világítás /fényszórók Xenon és LED-is/ Komfort-rendszerek: ablaktörlő, ajtózár, ablakemelők, műszerfal Kapcsolási rajzok Rajzjelek, betű- és szám-jelölések, ábrázolási módok. Kapcsolási vázlatok készítése, olvasása Jeladók a gépjárműben Nem villamos jellemzők érzékelése és átalakítása. Indukciós, Hall és magneto-rezisztív jeladók Beavatkozók Beavatkozó és kijelző szervek. Relék, villamosan vezérelt szelepek működtetése, zavarvédelme. LED-es kijelzők.

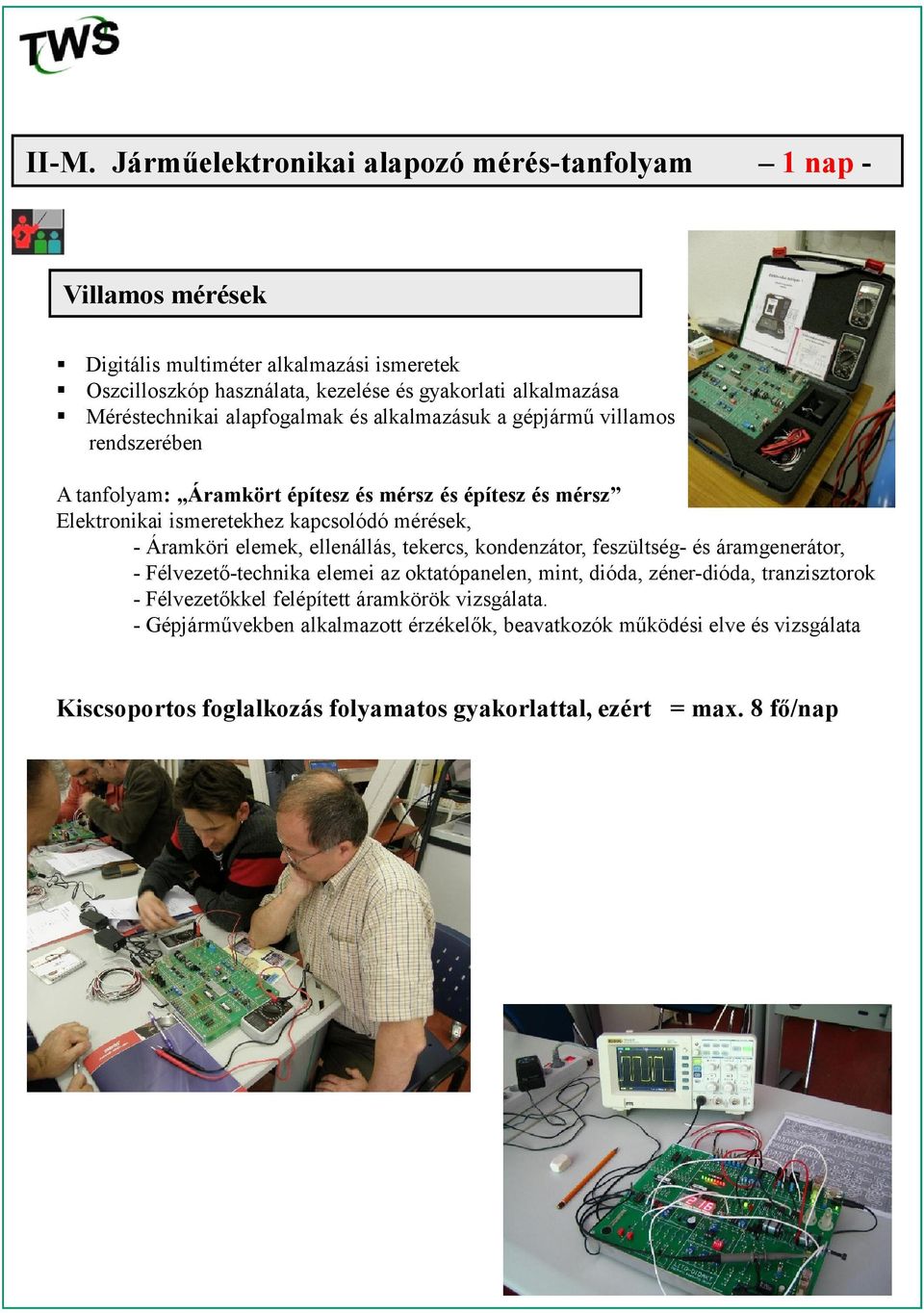

4 II-M. Járműelektronikai alapozó mérés-tanfolyam 1 nap - Villamos mérések Digitális multiméter alkalmazási ismeretek Oszcilloszkóp használata, kezelése és gyakorlati alkalmazása Méréstechnikai alapfogalmak és alkalmazásuk a gépjármű villamos rendszerében A tanfolyam: Áramkört építesz és mérsz és építesz és mérsz Elektronikai ismeretekhez kapcsolódó mérések, - Áramköri elemek, ellenállás, tekercs, kondenzátor, feszültség- és áramgenerátor, - Félvezető-technika elemei az oktatópanelen, mint, dióda, zéner-dióda, tranzisztorok - Félvezetőkkel felépített áramkörök vizsgálata. - Gépjárművekben alkalmazott érzékelők, beavatkozók működési elve és vizsgálata Kiscsoportos foglalkozás folyamatos gyakorlattal, ezért = max. 8 fő/nap

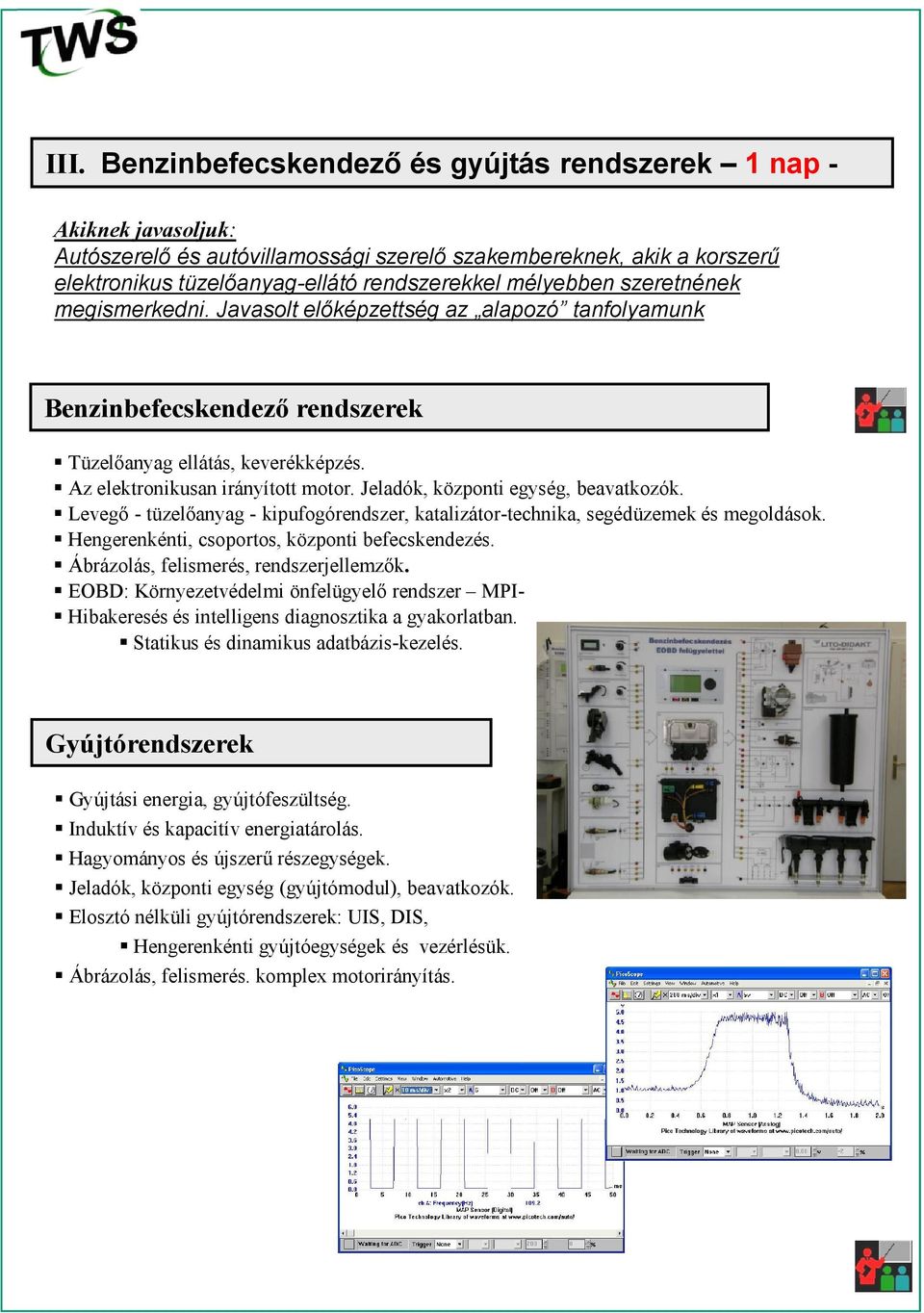

5 III. Benzinbefecskendező és gyújtás rendszerek 1 nap - Akiknek javasoljuk: Autószerelő és autóvillamossági szerelő szakembereknek, akik a korszerű elektronikus tüzelőanyag-ellátó rendszerekkel mélyebben szeretnének megismerkedni. Javasolt előképzettség az alapozó tanfolyamunk Benzinbefecskendező rendszerek Tüzelőanyag ellátás, keverékképzés. Az elektronikusan irányított motor. Jeladók, központi egység, beavatkozók. Levegő - tüzelőanyag - kipufogórendszer, katalizátor-technika, segédüzemek és megoldások. Hengerenkénti, csoportos, központi befecskendezés. Ábrázolás, felismerés, rendszerjellemzők. EOBD: Környezetvédelmi önfelügyelő rendszer MPI- Hibakeresés és intelligens diagnosztika a gyakorlatban. Statikus és dinamikus adatbázis-kezelés. Gyújtórendszerek Gyújtási energia, gyújtófeszültség. Induktív és kapacitív energiatárolás. Hagyományos és újszerű részegységek. Jeladók, központi egység (gyújtómodul), beavatkozók. Elosztó nélküli gyújtórendszerek: UIS, DIS, Hengerenkénti gyújtóegységek és vezérlésük. Ábrázolás, felismerés. komplex motorirányítás.

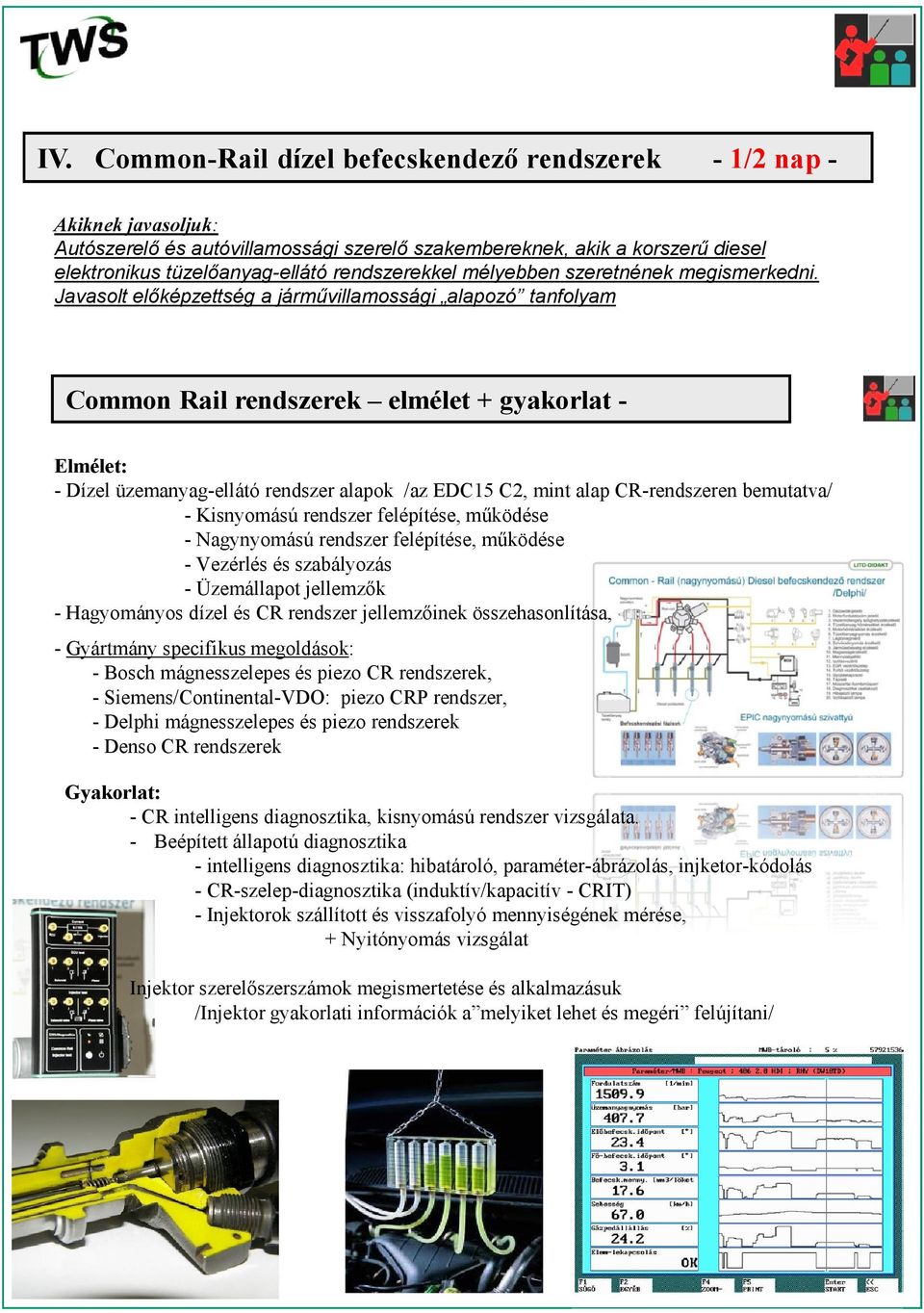

6 IV. Common-Rail dízel befecskendező rendszerek - 1/2 nap - Akiknek javasoljuk: Autószerelő és autóvillamossági szerelő szakembereknek, akik a korszerű diesel elektronikus tüzelőanyag-ellátó rendszerekkel mélyebben szeretnének megismerkedni. Javasolt előképzettség a járművillamossági alapozó tanfolyam Common Rail rendszerek elmélet + gyakorlat - Elmélet: - Dízel üzemanyag-ellátó rendszer alapok /az EDC15 C2, mint alap CR-rendszeren bemutatva/ - Kisnyomású rendszer felépítése, működése - Nagynyomású rendszer felépítése, működése - Vezérlés és szabályozás - Üzemállapot jellemzők - Hagyományos dízel és CR rendszer jellemzőinek összehasonlítása, - Gyártmány specifikus megoldások: - Bosch mágnesszelepes és piezo CR rendszerek, - Siemens/Continental-VDO: piezo CRP rendszer, - Delphi mágnesszelepes és piezo rendszerek - Denso CR rendszerek Gyakorlat: - CR intelligens diagnosztika, kisnyomású rendszer vizsgálata. - Beépített állapotú diagnosztika - intelligens diagnosztika: hibatároló, paraméter-ábrázolás, injketor-kódolás - CR-szelep-diagnosztika (induktív/kapacitív - CRIT) - Injektorok szállított és visszafolyó mennyiségének mérése, + Nyitónyomás vizsgálat Injektor szerelőszerszámok megismertetése és alkalmazásuk /Injektor gyakorlati információk a melyiket lehet és megéri felújítani/

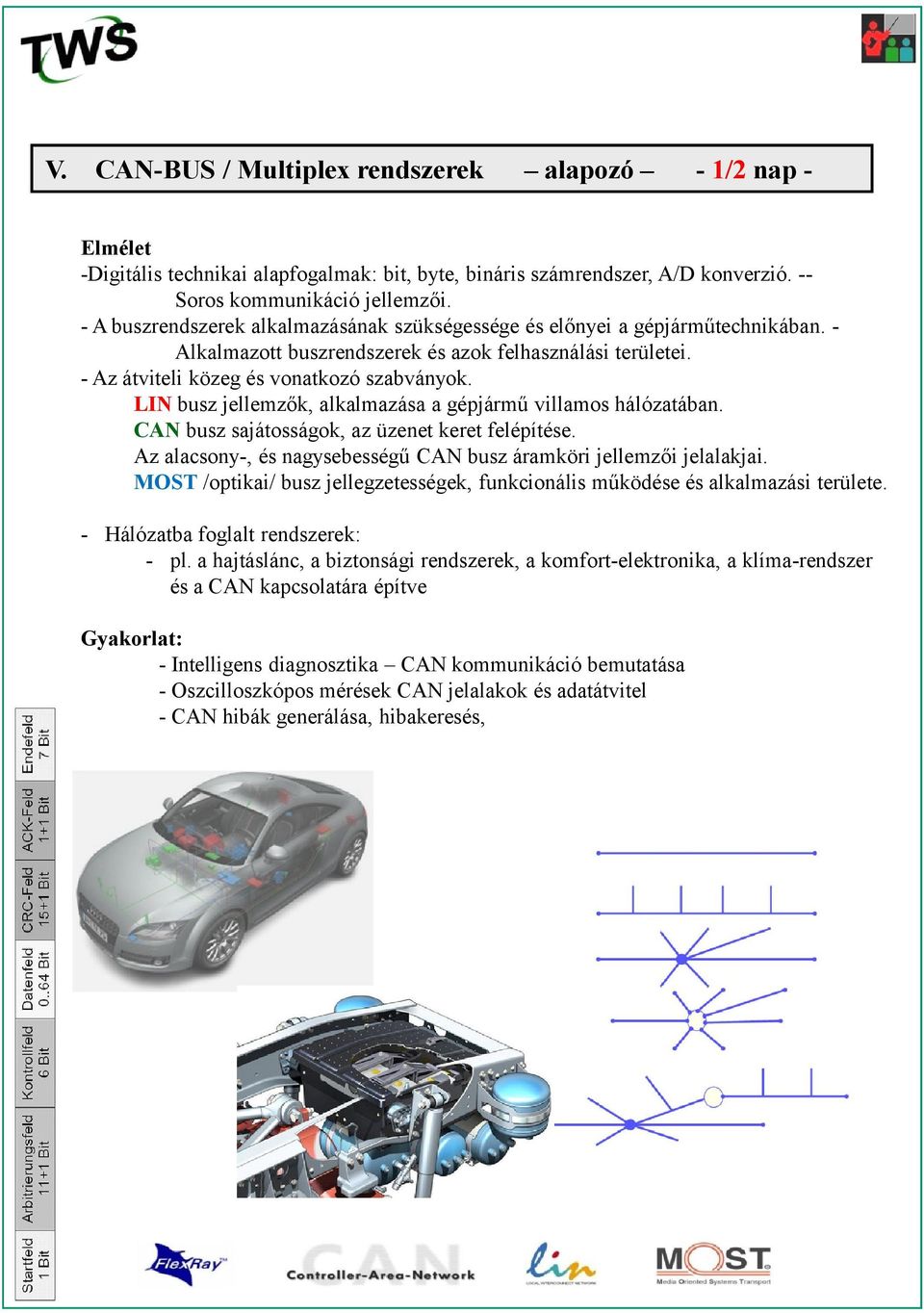

7 V. CAN-BUS / Multiplex rendszerek alapozó - 1/2 nap - Elmélet -Digitális technikai alapfogalmak: bit, byte, bináris számrendszer, A/D konverzió. -- Soros kommunikáció jellemzői. - A buszrendszerek alkalmazásának szükségessége és előnyei a gépjárműtechnikában. - Alkalmazott buszrendszerek és azok felhasználási területei. - Az átviteli közeg és vonatkozó szabványok. LIN busz jellemzők, alkalmazása a gépjármű villamos hálózatában. CAN busz sajátosságok, az üzenet keret felépítése. Az alacsony-, és nagysebességű CAN busz áramköri jellemzői jelalakjai. MOST /optikai/ busz jellegzetességek, funkcionális működése és alkalmazási területe. - Hálózatba foglalt rendszerek: - pl. a hajtáslánc, a biztonsági rendszerek, a komfort-elektronika, a klíma-rendszer és a CAN kapcsolatára építve Gyakorlat: - Intelligens diagnosztika CAN kommunikáció bemutatása - Oszcilloszkópos mérések CAN jelalakok és adatátvitel - CAN hibák generálása, hibakeresés,

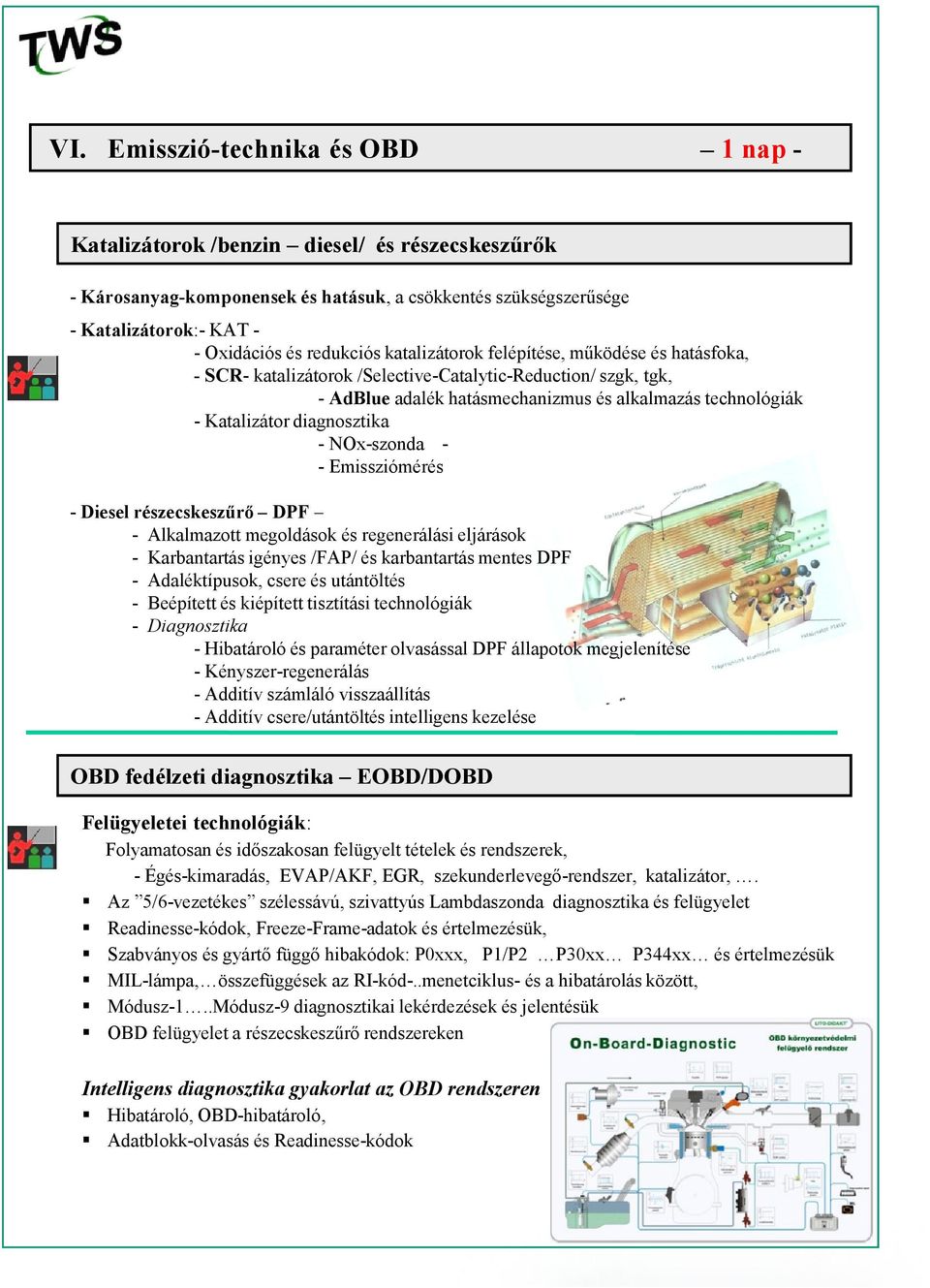

8 VI. Emisszió-technika és OBD 1 nap - Katalizátorok /benzin diesel/ és részecskeszűrők - Károsanyag-komponensek és hatásuk, a csökkentés szükségszerűsége - Katalizátorok:- KAT - - Oxidációs és redukciós katalizátorok felépítése, működése és hatásfoka, - SCR- katalizátorok /Selective-Catalytic-Reduction/ szgk, tgk, - AdBlue adalék hatásmechanizmus és alkalmazás technológiák - Katalizátor diagnosztika - NOx-szonda - - Emissziómérés - Diesel részecskeszűrő DPF - Alkalmazott megoldások és regenerálási eljárások - Karbantartás igényes /FAP/ és karbantartás mentes DPF - Adaléktípusok, csere és utántöltés - Beépített és kiépített tisztítási technológiák - Diagnosztika - Hibatároló és paraméter olvasással DPF állapotok megjelenítése - Kényszer-regenerálás - Additív számláló visszaállítás - Additív csere/utántöltés intelligens kezelése OBD fedélzeti diagnosztika EOBD/DOBD Felügyeletei technológiák: Folyamatosan és időszakosan felügyelt tételek és rendszerek, - Égés-kimaradás, EVAP/AKF, EGR, szekunderlevegő-rendszer, katalizátor,. Az 5/6-vezetékes szélessávú, szivattyús Lambdaszonda diagnosztika és felügyelet Readinesse-kódok, Freeze-Frame-adatok és értelmezésük, Szabványos és gyártő függő hibakódok: P0xxx, P1/P2 P30xx P344xx és értelmezésük MIL-lámpa, összefüggések az RI-kód-..menetciklus- és a hibatárolás között, Módusz-1..Módusz-9 diagnosztikai lekérdezések és jelentésük OBD felügyelet a részecskeszűrő rendszereken Intelligens diagnosztika gyakorlat az OBD rendszeren Hibatároló, OBD-hibatároló, Adatblokk-olvasás és Readinesse-kódok

9 VII. Elektronikus- / digitális klímarendszerek - 1 nap - Klímaelektronikai alapok Hűtésmenedzsment a gépjárműben Elektronikus kompresszorvezérlés és -szabályozás, többzónás rendszerek, Jeladók és beavatkozók a klíma-rendszerben Hibrid járművek klíma-rendszerei CAN-BUS és a klíma kapcsolata Intelligens diagnosztika a klímarendszeren VIII. ABS - ASR ESP rendszerek - 1 nap- Az ABS fizikai alapjai A hidraulikus fékrendszer felépítése és működése (ismétlés) Aktív és passzív fordulatszámadók Az ABS-rendszerek felépítése és szabályozás (Bosch, Conti/Teves) EHB/SBC: Elektro-Hidraulikus-Fékrendszer alapok (Servotronic-Brake-Controll) Hibrid járművek elektronikus fék-/abs/asr/esp rendszerei ABS diagnosztika IX. Keréknyomás-ellenőrző rendszerek - 4 óra - - Passzív és aktív megoldások, - Gyártmány specifikus kivitelek, - Közvetett és közvetlen szabályozási eljárások, Intelligens diagnosztika: Keréknyomás ellenőrzés, rendszer-kódolás és nyomás-kódolás X. Intelligens rendszerek diagnosztikája és méréstechnika 1nap - - Soros diagnosztika, hibakeresés az irányítóegységekkel való kommunikáció alapjai - Intelligens járműrendszerek diagnosztikai lehetőségei Hibakód: hibatároló lekérdezési módszerek, információk értelmezése Adatblokk: mért értékek olvasása, alkalmazása a hiba behatárolása során Beavatkozó teszt - Alapbeállítás - Szerviznullázás - ECU-kódolás Intelligens diagnosztikai módszerek a gyakorlatban EOBD / DOBD rendszerek diagnosztikája és az információk értelmezése Háttér információs rendszerek használata: Hotline

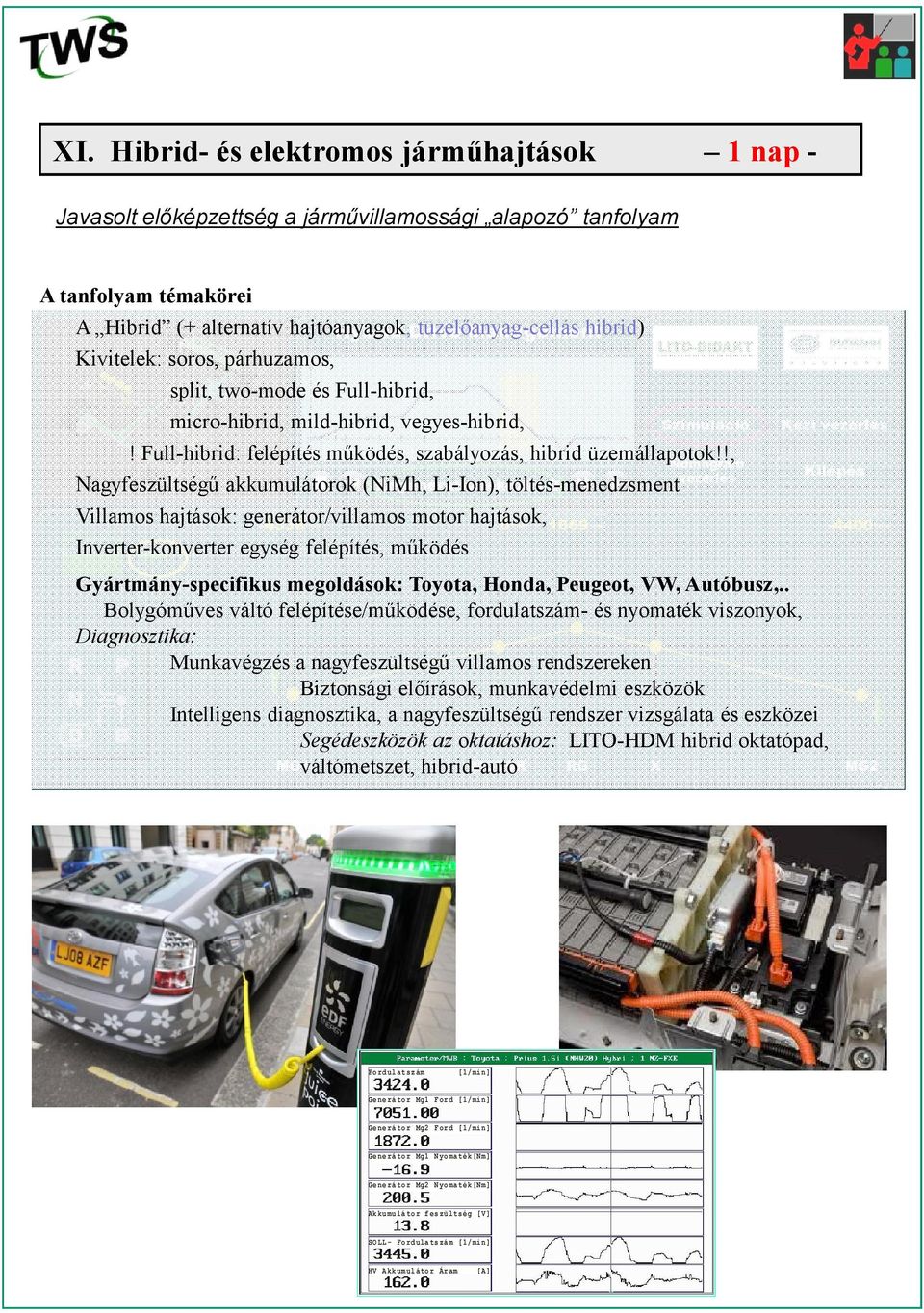

10 XI. Hibrid- és elektromos járműhajtások 1 nap - Javasolt előképzettség a járművillamossági alapozó tanfolyam A tanfolyam témakörei A Hibrid (+ alternatív hajtóanyagok, tüzelőanyag-cellás hibrid) Kivitelek: soros, párhuzamos, split, two-mode és Full-hibrid, micro-hibrid, mild-hibrid, vegyes-hibrid,! Full-hibrid: felépítés működés, szabályozás, hibrid üzemállapotok!!, Nagyfeszültségű akkumulátorok (NiMh, Li-Ion), töltés-menedzsment Villamos hajtások: generátor/villamos motor hajtások, Inverter-konverter egység felépítés, működés Gyártmány-specifikus megoldások: Toyota, Honda, Peugeot, VW, Autóbusz,.. Bolygóműves váltó felépítése/működése, fordulatszám- és nyomaték viszonyok, Diagnosztika: Munkavégzés a nagyfeszültségű villamos rendszereken Biztonsági előírások, munkavédelmi eszközök Intelligens diagnosztika, a nagyfeszültségű rendszer vizsgálata és eszközei Segédeszközök az oktatáshoz: LITO-HDM hibrid oktatópad, váltómetszet, hibrid-autó Fo rd ul at sz ám [1 /mi n] Ge ne rá to r Mg1 F or d [1 /mi n] Ge ne rá to r Mg2 F or d [1 /mi n] Ge ne rá to r Mg1 N yo ma té k[n m] Ge ne rá to r Mg2 N yo ma té k[n m] Ak ku mu lá to r f es zü lt sé g [ V] SO LL - Fo rd ula ts zá m [1 /mi n] HV A kk um ul áto r Ár am [ A]
