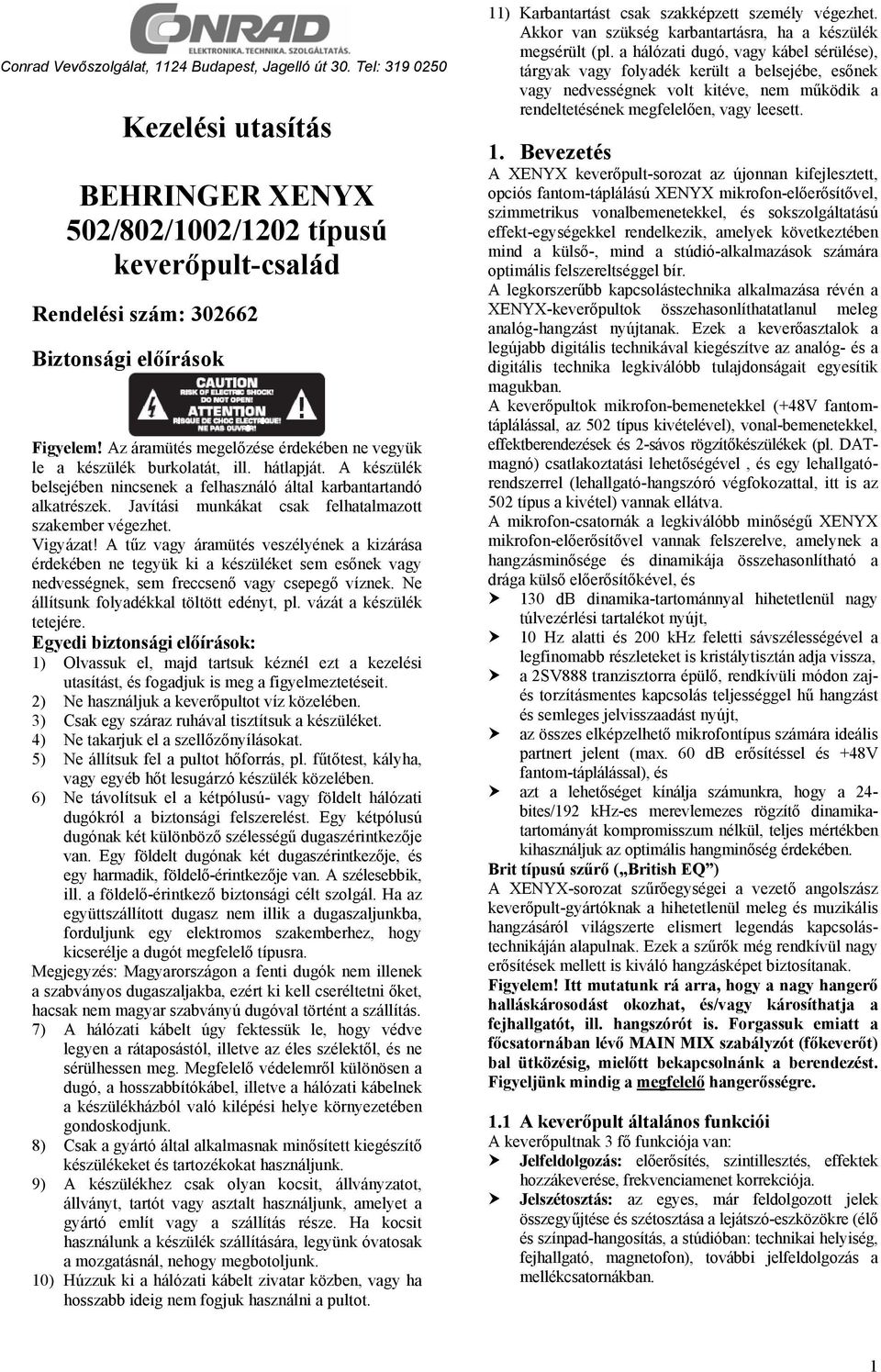

1 Conrad Vevőszolgálat, 1124 Budapest, Jagelló út 30. Tel: Kezelési utasítás BEHRINGER XENYX 502/802/1002/1202 típusú keverőpult-család Rendelési szám: Biztonsági előírások Figyelem! Az áramütés megelőzése érdekében ne vegyük le a készülék burkolatát, ill. hátlapját. A készülék belsejében nincsenek a felhasználó által karbantartandó alkatrészek. Javítási munkákat csak felhatalmazott szakember végezhet. Vigyázat! A tűz vagy áramütés veszélyének a kizárása érdekében ne tegyük ki a készüléket sem esőnek vagy nedvességnek, sem freccsenő vagy csepegő víznek. Ne állítsunk folyadékkal töltött edényt, pl. vázát a készülék tetejére. Egyedi biztonsági előírások: 1) Olvassuk el, majd tartsuk kéznél ezt a kezelési utasítást, és fogadjuk is meg a figyelmeztetéseit. 2) Ne használjuk a keverőpultot víz közelében. 3) Csak egy az ruhával tisztítsuk a készüléket. 4) Ne takarjuk el a szellőzőnyílásokat. 5) Ne állítsuk fel a pultot hőforrás, pl. fűtőtest, kályha, vagy egyéb hőt lesugárzó készülék közelében. 6) Ne távolítsuk el a kétpólusú- vagy földelt hálózati dugókról a biztonsági felszerelést. Egy kétpólusú dugónak két különböző szélességű dugaszérintkezője van. Egy földelt dugónak két dugaszérintkezője, és egy harmadik, földelő-érintkezője van. A szélesebbik, ill. a földelő-érintkező biztonsági célt szolgál. Ha az együttszállított dugasz nem illik a dugaszaljunkba, forduljunk egy elektromos szakemberhez, hogy kicserélje a dugót megfelelő típusra. Megjegyzés: Magyarországon a fenti dugók nem illenek a szabványos dugaszaljakba, ezért ki kell cseréltetni őket, hacsak nem magyar szabványú dugóval történt a szállítás. 7) A hálózati kábelt úgy fektessük le, hogy védve legyen a rátaposástól, illetve az éles szélektől, és ne sérülhessen meg. Megfelelő védelemről különösen a dugó, a hosszabbítókábel, illetve a hálózati kábelnek a készülékházból való kilépési helye környezetében gondoskodjunk. 8) Csak a gyártó által alkalmasnak minősített kiegészítő készülékeket és tartozékokat használjunk. 9) A készülékhez csak olyan kocsit, állványzatot, állványt, tartót vagy asztalt használjunk, amelyet a gyártó említ vagy a szállítás része. Ha kocsit használunk a készülék szállítására, legyünk óvatosak a mozgatásnál, nehogy megbotoljunk. 10) Húzzuk ki a hálózati kábelt zivatar közben, vagy ha hosszabb ideig nem fogjuk használni a pultot. 11) Karbantartást csak szakképzett személy végezhet. Akkor van szükség karbantartásra, ha a készülék megsérült (pl. a hálózati dugó, vagy kábel sérülése), tárgyak vagy folyadék került a belsejébe, esőnek vagy nedvességnek volt kitéve, nem működik a rendeltetésének megfelelően, vagy leesett. 1. Bevezetés A XENYX keverőpult-sorozat az újonnan kifejlesztett, opciós fantom-táplálású XENYX mikrofon-előerősítővel, szimmetrikus vonalbemenetekkel, és sokszolgáltatású effekt-egységekkel rendelkezik, amelyek következtében mind a külső-, mind a stúdió-alkalmazások számára optimális felszereltséggel bír. A legkorszerűbb kapcsolástechnika alkalmazása révén a XENYX-keverőpultok összehasonlíthatatlanul meleg analóg-hangzást nyújtanak. Ezek a keverőasztalok a legújabb digitális technikával kiegészítve az analóg- és a digitális technika legkiválóbb tulajdonságait egyesítik magukban. A keverőpultok mikrofon-bemenetekkel (+48V fantomtáplálással, az 502 típus kivételével), vonal-bemenetekkel, effektberendezések és 2-sávos rögzítőkészülékek (pl. DATmagnó) csatlakoztatási lehetőségével, és egy lehallgatórendszerrel (lehallgató-hangszóró végfokozattal, itt is az 502 típus a kivétel) vannak ellátva. A mikrofon-csatornák a legkiválóbb minőségű XENYX mikrofon-előerősítővel vannak felszerelve, amelynek a hangzásminősége és dinamikája összehasonlítható a drága külső előerősítőkével, és 130 db dinamika-tartománnyal hihetetlenül nagy túlvezérlési tartalékot nyújt, 10 Hz alatti és 200 khz feletti sávszélességével a legfinomabb részleteket is kristálytisztán adja vissza, a 2SV888 tranzisztorra épülő, rendkívüli módon zajés torzításmentes kapcsolás teljességgel hű hangzást és semleges jelvisszaadást nyújt, az összes elképzelhető mikrofontípus számára ideális partnert jelent (max. 60 db erősítéssel és +48V fantom-táplálással), és azt a lehetőséget kínálja számunkra, hogy a 24- bites/192 khz-es merevlemezes rögzítő dinamikatartományát kompromisszum nélkül, teljes mértékben kihasználjuk az optimális hangminőség érdekében. Brit típusú szűrő ( British EQ ) A XENYX-sorozat szűrőegységei a vezető angolszász keverőpult-gyártóknak a hihetetlenül meleg és muzikális hangzásáról világszerte elismert legendás kapcsolástechnikáján alapulnak. Ezek a szűrők még rendkívül nagy erősítések mellett is kiváló hangzásképet biztosítanak. Figyelem! Itt mutatunk rá arra, hogy a nagy hangerő halláskárosodást okozhat, és/vagy károsíthatja a fejhallgatót, ill. hangszórót is. Forgassuk emiatt a főcsatornában lévő MAIN MIX szabályzót (főkeverőt) bal ütközésig, mielőtt bekapcsolnánk a berendezést. Figyeljünk mindig a megfelelő hangerősségre. 1.1 A keverőpult általános funkciói A keverőpultnak 3 fő funkciója van: Jelfeldolgozás: előerősítés, szintillesztés, effektek hozzákeverése, frekvenciamenet korrekciója. Jelszétosztás: az egyes, már feldolgozott jelek összegyűjtése és szétosztása a lejátszó-eszközökre (élő és színpad-hangosítás, a stúdióban: technikai helyiség, fejhallgató, magnetofon), további jelfeldolgozás a mellékcsatornákban. 1

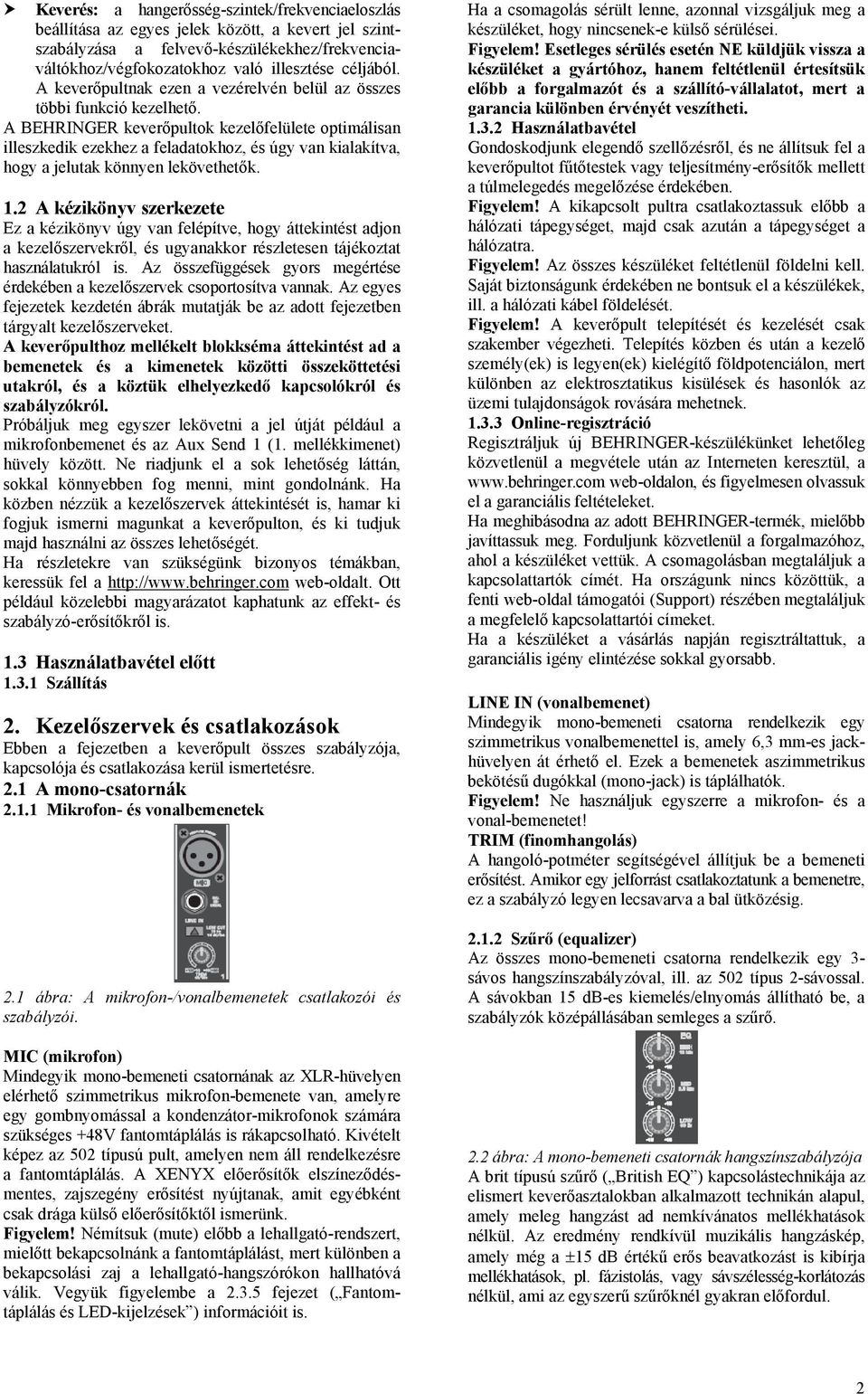

2 Keverés: a hangerősség-szintek/frekvenciaeloszlás beállítása az egyes jelek között, a kevert jel szintszabályzása a felvevő-készülékekhez/frekvenciaváltókhoz/végfokozatokhoz való illesztése céljából. A keverőpultnak ezen a vezérelvén belül az összes többi funkció kezelhető. A BEHRINGER keverőpultok kezelőfelülete optimálisan illeszkedik ezekhez a feladatokhoz, és úgy van kialakítva, hogy a jelutak könnyen lekövethetők. 1.2 A kézikönyv szerkezete Ez a kézikönyv úgy van felépítve, hogy áttekintést adjon a kezelőszervekről, és ugyanakkor részletesen tájékoztat használatukról is. Az összefüggések gyors megértése érdekében a kezelőszervek csoportosítva vannak. Az egyes fejezetek kezdetén ábrák mutatják be az adott fejezetben tárgyalt kezelőszerveket. A keverőpulthoz mellékelt blokkséma áttekintést ad a bemenetek és a kimenetek közötti összeköttetési utakról, és a köztük elhelyezkedő kapcsolókról és szabályzókról. Próbáljuk meg egyszer lekövetni a jel útját például a mikrofonbemenet és az Aux Send 1 (1. mellékkimenet) hüvely között. Ne riadjunk el a sok lehetőség láttán, sokkal könnyebben fog menni, mint gondolnánk. Ha közben nézzük a kezelőszervek áttekintését is, hamar ki fogjuk ismerni magunkat a keverőpulton, és ki tudjuk majd használni az összes lehetőségét. Ha részletekre van szükségünk bizonyos témákban, keressük fel a web-oldalt. Ott például közelebbi magyarázatot kaphatunk az effekt- és szabályzó-erősítőkről is. 1.3 Használatbavétel előtt Szállítás 2. Kezelőszervek és csatlakozások Ebben a fejezetben a keverőpult összes szabályzója, kapcsolója és csatlakozása kerül ismertetésre. 2.1 A mono-csatornák Mikrofon- és vonalbemenetek 2.1 ábra: A mikrofon-/vonalbemenetek csatlakozói és szabályzói. MIC (mikrofon) Mindegyik mono-bemeneti csatornának az XLR-hüvelyen elérhető szimmetrikus mikrofon-bemenete van, amelyre egy gombnyomással a kondenzátor-mikrofonok számára szükséges +48V fantomtáplálás is rákapcsolható. Kivételt képez az 502 típusú pult, amelyen nem áll rendelkezésre a fantomtáplálás. A XENYX előerősítők elszíneződésmentes, zajszegény erősítést nyújtanak, amit egyébként csak drága külső előerősítőktől ismerünk. Figyelem! Némítsuk (mute) előbb a lehallgató-rendszert, mielőtt bekapcsolnánk a fantomtáplálást, mert különben a bekapcsolási zaj a lehallgató-hangszórókon hallhatóvá válik. Vegyük figyelembe a fejezet ( Fantomtáplálás és LED-kijelzések ) információit is. Ha a csomagolás sérült lenne, azonnal vizsgáljuk meg a készüléket, hogy nincsenek-e külső sérülései. Figyelem! Esetleges sérülés esetén NE küldjük vissza a készüléket a gyártóhoz, hanem feltétlenül értesítsük előbb a forgalmazót és a szállító-vállalatot, mert a garancia különben érvényét veszítheti Használatbavétel Gondoskodjunk elegendő szellőzésről, és ne állítsuk fel a keverőpultot fűtőtestek vagy teljesítmény-erősítők mellett a túlmelegedés megelőzése érdekében. Figyelem! A kikapcsolt pultra csatlakoztassuk előbb a hálózati tápegységet, majd csak azután a tápegységet a hálózatra. Figyelem! Az összes készüléket feltétlenül földelni kell. Saját biztonságunk érdekében ne bontsuk el a készülékek, ill. a hálózati kábel földelését. Figyelem! A keverőpult telepítését és kezelését csak szakember végezheti. Telepítés közben és után a kezelő személy(ek) is legyen(ek) kielégítő földpotenciálon, mert különben az elektrosztatikus kisülések és hasonlók az üzemi tulajdonságok rovására mehetnek Online-regisztráció Regisztráljuk új BEHRINGER-készülékünket lehetőleg közvetlenül a megvétele után az Interneten keresztül, a web-oldalon, és figyelmesen olvassuk el a garanciális feltételeket. Ha meghibásodna az adott BEHRINGER-termék, mielőbb javíttassuk meg. Forduljunk közvetlenül a forgalmazóhoz, ahol a készüléket vettük. A csomagolásban megtaláljuk a kapcsolattartók címét. Ha országunk nincs közöttük, a fenti web-oldal támogatói (Support) részében megtaláljuk a megfelelő kapcsolattartói címeket. Ha a készüléket a vásárlás napján regisztráltattuk, a garanciális igény elintézése sokkal gyorsabb. LINE IN (vonalbemenet) Mindegyik mono-bemeneti csatorna rendelkezik egy szimmetrikus vonalbemenettel is, amely 6,3 mm-es jackhüvelyen át érhető el. Ezek a bemenetek bekötésű dugókkal (mono-jack) is táplálhatók. Figyelem! Ne használjuk egyszerre a mikrofon- és a vonal-bemenetet! TRIM (finomhangolás) A hangoló-potméter segítségével állítjuk be a bemeneti erősítést. Amikor egy jelforrást csatlakoztatunk a bemenetre, ez a szabályzó legyen lecsavarva a bal ütközésig Szűrő (equalizer) Az összes mono-bemeneti csatorna rendelkezik egy 3- sávos hangszínszabályzóval, ill. az 502 típus 2-sávossal. A sávokban 15 db-es kiemelés/elnyomás állítható be, a szabályzók középállásában semleges a szűrő. 2.2 ábra: A mono-bemeneti csatornák hangszínszabályzója A brit típusú szűrő ( British EQ ) kapcsolástechnikája az elismert keverőasztalokban alkalmazott technikán alapul, amely meleg hangzást ad nemkívánatos mellékhatások nélkül. Az eredmény rendkívül muzikális hangzáskép, amely még a ±15 db értékű erős beavatkozást is kibírja mellékhatások, pl. fázistolás, vagy sávszélesség-korlátozás nélkül, ami az egyszerű szűrőknél gyakran előfordul. 2

3 EQ A felső (HI) és az alsó (LO) sáv shelving típusú szűrő, amely a vágási frekvencia feletti, illetve alatti összes frekvenciát kiemeli vagy lecsökkenti. A felső és alsó sáv határfrekvenciája 12 khz és 80 Hz. A középső sáv szűrőként van kialakítva 2,5 khz középfrekvenciával. LOW CUT (mélyvágó) A mono-csatornák (1002 és 1202 típus) rendelkeznek ezen kívül egy kiegészítő meredek mélyvágó-szűrővel is (18 db/oktáv, a -3 db 75 Hz-nél), amellyel kivághatjuk a nemkívánatos mélyfrekvenciás jelösszetevőket FX effekt-kimenetek (send), panorámázás és szintbeállítás 2.3 ábra: Az FX küldés/panoráma/szintszabályzó FX Az FX (vagy AUX) kimenetek azt a lehetőséget adják, hogy egy vagy több csatornából a jeleket kigyűjtsük egy 2.2 A sztereo-csatornák Sztereo vonalbemenetek sínre (bus). Az FX-küldő hüvelyeken lévő jeleket pl. egy effektberendezésre vezethetjük. A visszavezetésre az Aux Return hüvelyek (802), vagy normál csatornák szolgálnak. Mindegyik FX-kimenet monó, és az erősítése max. 15 db. Az 502 típus nem rendelkezik FX-kimenetekkel. Három XENYX keverőpult FX-kimenetei - az elnevezésből is már láthatóan effektberendezések csatlakoztatására szolgálnak, és a keverő utáni pontra kapcsolódnak, azaz egy csatorna effekt-szintje a csatornaszabályzó állásához igazodik. Ha nem így lenne, akkor a csatorna effekt-jele akkor is hallatszana, amikor a szabályzó teljesen le van húzva. PAN (panoráma-szabályzó) A panoráma-szabályzó szabja meg a csatorna jelének az elhelyezkedését a sztereo hangképen belül. Ez az elem az u. n. konstans teljesítmény-karakterisztikával bír, azaz a jel a sztereo panorámán elfoglalt helyétől függetlenül mindig azonos szinttel bír. LEVEL (szint) A szintszabályzó szabja meg a csatorna jelének a szintjét a főcsatorna kevert jelében (Main Mix). CLIP (vágás) A mono-csatornák CLIP-LED-jei akkor gyulladnak ki, amikor túlvezéreltük a bemenőjelet. Csökkentsük le ekkor az előerősítést a TRIM-szabályzóval, amíg el nem alszik a LED. 2.4 ábra: Sztereo-vonalbemenetek LINE IN (vonalbemenet) Mindegyik sztereo-csatorna két szimmetrikus, a jobb- és a bal csatorna jack-hüvelyén elérhető vonalszintű bemenettel rendelkezik. Ha kizárólag csak az L jelölésű hüvelyt használjuk, a csatorna mono-üzemmódban dolgozik. A sztereo-csatornák vonalszintű jelek számára szolgálnak tipikusan. Mindkét hüvelybe bekötésű dugót is csatlakoztathatunk Sztereo csatornaszűrő (802) 2.5 ábra: A sztereo bemeneti csatornák hangszínszabályzása A XENYX 802 típus mindegyik sztereo-csatornájában egy-egy 3-sávos szűrő van. Ezek természetesen sztereokivitelűek, de a szűrőkarakterisztikák és a törésponti frekvenciák azonosak a mono-csatornák szűrőjével. Egy sztereo-szűrőt akkor kell előnyben részesíteni két monoszűrővel szemben, ha egy sztereojel korrekciójáról van szó, mivel a mono-szűrők esetében gyakran beállítási különbségek adódnak a bal- és a jobbcsatorna között FX kimenetek (send), balansz- és szintbeállítás 2.6 ábra: FX kimenetek (send), balansz- és szintbeállítás FX A sztereo-csatornák FX kimenetei a mono-csatornákkal azonos módon működnek. Mivel mindkét FX-kimenet mono, egy sztereo-csatorna jele először bekeverődik egy mono-összegjelbe, mielőtt az FX-gyűjtősínre jutna. Az 502 típus nem rendelkezik FX-jelutakkal. BAL A balansz-szabályzóval (BAL) határozzuk meg a bal és a jobb bemenőjel közötti arányt, mielőtt ezt a két jelet a sztereo főkimenet bal, ill. jobb gyűjtősínére (Main Mix- Bus) vezetnénk. Ha egy sztereo csatornának a bal vonalbemenetére egy monojelet juttatunk, akkor ez a szabályzó úgy működik, mint a mono-csatornák panorámaszabályzója (PAN). LEVEL Ugyanúgy, mint a mono-csatornák esetében, a sztereocsatornák LEVEL (szint-) szabályzója határozza meg a csatorna jelének a szintjét a főcsatorna kevert jelében (Main Mix). +4/-10 A XENYX 1002 és 1202 típusú keverőpultok sztereobemenetei a bemeneti szintillesztés céljára egy kapcsolót tartalmaznak, amellyel a bemenet érzékenységét +4 dbu és -10 dbv között szabályozhatjuk. A -10 dbv szintnél (házi rögzítési szint) a bemenet érzékenyebb, mint a +4 dbu szintnél (stúdiószint). 3

4 2.3 Csatlakozómező és főkimeneti (Main) rész Effekt-útvonal Send/Return (küldés/visszavezetés) 2.7 ábra: FX Send/Return csatlakozók STEREO AUX RETURN Csak a 802 típusnál: A STEREO AUX RETURN-hüvelyek az FX-szabályzók által előállított kevert effektjel visszavezetésére szolgálnak. Ide csatlakoztatjuk tehát az effektberendezés kimenőjelét. Ezeket a hüvelyeket pótlólagos bemenetként is használhatjuk, ebben az esetben azonban az effektjelet egy másik csatornán keresztül kell visszavezetni a pultra. A csatorna-szűrővel módosíthatjuk ekkor az effektjel frekvenciamenetét. 2.8 ábra: FX Send/Return szabályzó Figyelem! Ha egy csatornát az effektjel visszavezetésére használunk, akkor az adott csatorna FX-szabályzóját a bal szélső ütközésig kell elforgatni, mert különben visszacsatolást hozunk létre. Ha csak a bal hüvelyre csatlakozunk, az AUX RETURN automatikusan mono-üzemre kapcsolódik. Végül is az AUX RETURN szabályzóval határozzuk meg az effektjel arányát a kevert főkimeneti jelben. FX SEND (effekt-küldés) Az FX SEND hüvelyre (az 502-nél nincs) csatlakozatjuk az effektberendezés bemenetét, mivel ezen a szabályzó utáni (post-fader) kevert effektjel (FX) van, amelyet a bemeneti csatornák FX-szabályzóival állítottunk elő. Az ezen a hüvelyen lévő jel szintjét a főkimeneti (Main) rész FX SEND szabályzójával (csak az 1002 és 1202 típusnál) állítjuk be Monitor- és Main Mix (lehallgató- és főkeverő) határozzuk meg. Az 502 típusú pultnak nincs CONTROL ROOM kimenete. MAIN MIX (kevert főkimeneti jel) A MAIN OUT (főkimenet) jelölésű hüvelyek bekötésű mono-jackhüvelyek. Ezeken a kevert főkimeneti jel 0 dbu névleges szinten jelenik meg. A MAIN MIX keverő (főkeverő) segítségével állíthatjuk be ennek a kimenetnek a szintjét. A XENYX 502 és 802 típusú keverőpultoknak erre a célra egy-egy forgószabályzójuk van CD/Tape (CD/szalagos rögzítő) csatlakozók 2.11 ábra: CD/Tape bemenet/kimenet CD/TAPE INPUT (CD/szalagos rögzítő bemenet) A CD/TAPE INPUT hüvelyek egy külső jelforrás (pl. CD-lejátszó, szalagos rögzítő, stb.) csatlakoztatására szolgálnak. Sztereo-vonalbemenetként is alkalmazhatók, amelyekre egy másik BEHRINGER XENYX, vagy egy ULTRALINK PRO MX882 keverőpultot kötünk. Ha erre a bemenetre egy forrásválasztóval rendelkező HiFi-erősítőt kötünk, akkor kiegészítő forrásokat hallgathatunk le a lehető legegyszerűbb módon. CD/TAPE OUTPUT (CD/magnó kimenet) Ezek a hüvelyek a főkimenettel párhuzamosan vannak kötve, és a sztereo-főcsoport kimenőjele alakban áll itt rendelkezésre. Ide egy felvevő-készülék bemeneteit kell csatlakoztatni. A kimenőszintet a nagy pontosságú főkeverővel (MAIN MIX FADER), ill. forgószabályzóval állítjuk be Jel-hozzárendelés 2.9 ábra:a lehallgató- és főkimeneti csatlakozók 2.10 ábra: A lehallgató-hangerőszabályzó és a főkeverő PHONES/CONTROL ROOM (fejhallgató/technikai helyiség) A csatlakozómezőn felül taláható fejhallgató-csatlakozó (PHONES) egy sztereo-jackhüvely. Ide kell bedugnunk a fejhallgatónkat. Az bekötésű CTRL ROOM OUT (technikai helyiség/lehallgató kimenet) hüvely a kevert jelek (effektjel és főkimeneti jel), továbbá az egyedi jelek akusztikai ellenőrzésére szolgál. Mindkét kimenet szintjét a PHONES/CONTROL ROOM szabályzóval 2.12 ábra: Hozzárendelő kapcsolók a főkimeneti részben CD/TAPE TO MIX (CD-magnó a főkimenetre) Ha megnyomjuk a CD/TAPE TO MIX kapcsolót, akkor a kétsávos bemenet a főkimenetre kapcsolódik át, és ezáltal pótlólagos bemenetként szolgál olyan szalagról, MIDIhangszerekről vagy egyéb olyan jelforrásokról történő bejátszásokhoz, amelyek már nem igényelnek további feldolgozást. CD/TAPE TO CTRL ROOM (CD/magnó a lehallgató kimenetre) (TAPE TO PHONES [..a fejhallgatóra] az 502 típusnál) Nyomjuk meg a CD/TAPE TO CTRL ROOM/PHONES kapcsolót, hogy a kétsávos bemenetet a lehallgató kimenetre is rákapcsoljuk ennél egyszerűbben nem lehet a szalag utáni akusztikus ellenőrzést végrehajtani a lehallgató hangszórón vagy a fejhallgatón. Figyelem! Ha egy jelet a CD/TAPE OUTPUT kimeneten keresztül veszünk fel, és azzal egyidejűleg a CD/TAPE INPUT bemeneten keresztül le akarjuk hallgatni, akkor nem szabad megnyomni a CD/TAPE TO MIX kapcsolót, mert ekkor egy hurok jönne létre, mivel ezt a jelet ebben az esetben a főkimeneten keresztül ismét kijátszanánk. Ennél az alkalmazásnál a szalagról jövő jelet a CD/TAPE TO CTRL ROOM kapcsoló segítségével kell a lehallgató hangszóróra, ill. a fejhallgatóra juttatni. A főkimenettel ellentétben ezek a jelek a CD/TAPE OUTPUT kimeneten keresztül nem kerülnek kijátszásra. 4

5 FX TO CTRL ROOM (effekt a lehallgató-kimenetre) Ha a fejhallgatón, vagy a lehallgató hangszórón csak az FX-Send (effektre küldés) jelet akarjuk hallgatni, akkor az FX TO CTRL ROOM kapcsolót nyomjuk meg. A főkimeneti jel némítódik, és egyedül csak az FX-SEND kimenet jelét hallgathatjuk le. A XENYX 502 és 802 típusú keverőpulton nincs ilyen kapcsoló Fantom-táplálás és LED-kijelzések 2.13 ábra: Fantom-táplálás és ellenőrző-led-ek +48 V (az 502-n nincs) A piros +48 V jelölésű LED akkor világít, ha a fantomtáplálás be van kapcsolva. A fantomtáplálásra a kondenzátor-mikrofonok számára van szükség, és a PHANTOM-kapcsolóval tesszük aktívvá. Figyelem! Bekapcsolt fantomtáplálás mellett nem szabad mikrofont csatlakoztatni a keverőpultra, vagy a szinpadi/ fali mikrofoncsatlakozó dobozra (stagebox/wallbox). Ezen kívül a lehallgató/utasító hangszórókat némítani kell, mielőtt még használatba vesszük a fantomtáplálást. Bekapcsolása után várjunk kb. egy percet, mielőtt beállítjuk a bemenőerősítőt, hogy a rendszer stabilizálódjon. POWER A kék POWER jelölésű LED világít, ha a keverőpult a hálózatra van csatlakoztatva, és üzemkész. SZINTKIJELZÉS A nagypontosságú 4-szegmenses szintkijelző mindig pontos áttekintést nyújt a kijelzett jel erősségéről. KIVEZÉRLÉS A szintezéshez állítsuk a bemeneti csatornák szintszabályzóit (LEVEL) középállásba (0 db), és a TRIMszabályzóval emeljük meg a bemeneti erősítést 0 db-re. Digitális hangrögzítő berendezés alkalmazása esetén a kivezérlésmérő nem lépheti túl a 0 db-t. Ez amiatt van így, mert az analóg felvételekkel ellentétben már a legkisebb túlvezérlés (amely nagyon gyorsan is felléphet) kellemetlen digitális torzítást okozhat. Figyelem! A XENYX keverőpultok kivezérlésmérője többé-kevésbé frekvencia-független. Az összes jelfajta esetében ajánlatos betartani a 0 db szintet. 3. Telepítés 3.1 Hálózati csatlakozás AC POWER IN (váltóáramú tápbemenet) A tápáramellátást a hátoldalon lévő 3-pólusú hálózati csatlakozón keresztül hozzuk létre. Ide csatlakoztatjuk az együttszállított hálózati adaptert. A hálózati csatlakozás megfelel a biztonsági előírásoknak. Figyelem! Kizárólag csak az együttszállított hálózati tápegységet (adaptert) alkalmazzuk. Figyelem! Sose csatlakoztassuk úgy a XENYX pultot a hálózati tápegységre, amikor az már feszültség alatt van. Először a pultot csatlakoztassuk a tápegységre, majd azt csak ez után a hálózatra. Figyelem! Mind a hálózati tápegység, mind a keverőpult használat közben erősen felmelegszik. Ez teljesen normális jelenség. 3.2 Hangfrekvenciás (audio) összeköttetések A különböző alkalmazásokhoz számtalan kábelre van szükségünk. Az alábbi ábrákon látható, hogy milyenek legyenek ezek a kábelek. Feltétlenül kiváló minőségű kábeleket alkalmazzunk! A kétsávos rögzítő-bemenetek és -kimenetek számára a kereskedelemben kapható RCA-csatlakozós kábeleket (Cinch) alkalmazzunk. Természetesen az bekötésű készülékeket is lehet csatlakoztatni a szimmetrikus bemenetekre és kimenetekre. Vagy mono-jackdugókat használjunk, vagy kössük össze a sztereo-jackdugók jét a ával (illetve az XLR-dugók esetében az 1. érintkezőt a 3.-al). Figyelem! Semmi esetre se használjunk an bekötött XLR-csatlakozókat (1. és 3. érintkező összekötve) a mikrofon-bemeneti (MIC) hüvelyekhez, ha használni akarjuk a fantomtáplálást. Szimmetrikus üzem XLR-csatlakozókkal 1 = test/árnyékolás 2 = melegér (+) 3 = hidegér (-) bemenet kimenet Aszimmetrikus üzemben át kell hidalni az 1. és 3. érintkezőt. 3.1 ábra XLR-csatlakozók Aszimmetrikus üzem 6,3 mm-es jackdugókkal tehermentesítés test/árnyékolás jel 3.2 ábra: 6,3 mm-es mono-jackdugók Szimmetrikus üzem 6,3 mm-es sztereo-jackdugókkal tehermentesítés test/árnyékolás hideg(-) meleg(+) A szimmetrikus üzemről az ra való áttéréskor át kell hidalni a sztereo-jackdugó jét és át. 3.3 ábra: 6,3 mm-es sztereo-jackdugók Fejhallgató-bekötés 6,3 mm-es sztereo-jackdugóval tehermentesítés test/árnyékolás jobb jel bal jel 3.4 ábra: fejhallgató; 6,3 mm-es sztereo-jackdugó 5

6 4. Műszaki adatok Mono-bemenetek Mikrofonbemenetek (XENYX mikrofon-előerősítő) XLR, elektronikusan szimmetrizált diszkrét bemeneti kapcsolás MIC E.I.N. (ekvivalens bemeneti zaj) (20 Hz 20 khz) 0 Ohm forrásellenállás -134 db/135,7 db, A-súlyozott 50 Ohm forrásellenállás -131 db/133,3 db, A-súlyozott 150 Ohm forrásellenállás -129 db/130,5 db, A-súlyozott Frekvenciamenet Erősítési tartomány Zajtávolság Torzítások (THD+N) Vonalbemenet Erősítési tartomány Szabályzó-csillapítás 1 (áthallási csillapítás) Lehúzott főszabályzó 90 db Némított csatorna 89,5 db Lehúzott csatornaszabályzó 89 db Frekvenciamenet Mikrofonbemenettől főkimenetig <10 Hz 90 khz +0 db/-1 db <10 Hz 160 khz +0 db/-3 db Sztereo bemenetek <10 Hz 150 khz (-1 db) <10 Hz 200 khz (-3 db) +10 db +60 db db erősítés kb. 2,6 kohm szimmetrikus 110 db/112 db, A-súlyozott (0 dbu +22 db erősítés) 0,005%/0,004%, A-súlyozott 6,3 mm-es sztereo-jackhüvely elektronikusan szimmetrizált kb. 20 kohm szimmetrikus 10 kohm -10 db db erősítés 6,3 mm-es sztereo-jackhüvely, elektronikusan szimmetrizált kb. 20 kohm Mono-csatornaszűrő mélyfrekvenciás (Low) 80 Hz/±15 db közepes frekv. (Mid) 2,5 khz/±15 db magasfrekv. (High) 12 khz/±15 db Sztereo-csatornaszűrő mélyfrekvenciás (Low) 80 Hz/±15 db közepes frekv. (Mid) 2,5 khz/±15 db magasfrekv. (High) 12 khz/±15 db Effektkimenet (Aux send) 6,3 mm-es mono-jackhüvely, kb. 120 Ohm Max. kimeneti szint Sztereo effektbemenetek (Aux return) Főkimenetek Max. kimeneti szint Lehallgató-kimenet Max. kimeneti szint Fejhallgató-kimenet Max. kimeneti szint Főkeverő-rendszer adatai 2 Zaj főkeverő (Main - csatornaszabályzó - 0 db csatornaszabályzó - 0 db csatornaszabályzó 0 db 6,3 mm-es sztereo-jackhüvely, elektronikusan szimmetrizált kb. 20 kohm szimmetrikus/ 10 kohm 6,3 mm-es mono-jackhüvely, kb. 120 Ohm, 6,3 mm-es mono-jackhüvely, kb. 120 Ohm, 6,3 mm-es sztereo-jackhüvely, +19 dbu/150 Ohm (+25 dbm) -106 db/-109 db, A-súlyozott -95 db/-98 db, A-súlyozott -84 db/-87 db, A-súlyozott Tápegység Teljesítményfelvétel 502: 13 W 802: 17 W 1002: 18 W 1202: 23 W Hálózati feszültség, Európa, MXEU5 típusú tápegység 230 V, 50 Hz Méretek és súly kb. 47 mm/37 mm x 134 mm x 177 mm kb. 0,55 kg kb. 47 mm/37 mm x 189 mm x 220 mm kb. 1,00 kg kb. 47 mm/37 mm x 189 mm x 220 mm kb. 1,05 kg kb. 47 mm/37 mm x 242 mm x 220 mm kb. 1,35 kg Mérési körülmények: 1) 1 khz 0 db-re vonatkoztatva; 20 Hz 20 khz; főkimenet, egységnyi erősítés. 2) 20 Hz 20 khz; főkimeneten mérve; csatorna, egységnyi erősítés; csatornaszabályzó semleges állásban, az összes csatorna a főkeverési sínre kapcsolva; 1/3 csatorna teljesen balra, 2/4 csatorna teljesen jobbra. Referencia = +6 dbu. 6
