158/110/112/115 Basszuskombó Használati utasítás

Átírás

1 158/110/112/115 Basszuskombó Használati utasítás

2 Óvintézkedések Olvassa el figyelmesen az utasításokat! Tartsa be ezeket az utasításokat! Vegyen figyelembe minden figyelmeztetést! Kövessen minden utasítást! Ne használja a készüléket nedves környezetben! A készüléket csak száraz ruhával tisztítsa! Ne tegye huzatos helyre, használat közben kövesse a gyártó utasításait! Ne üzemeltesse a készüléket hőforrások, mint például fűtőtest, vagy tűzhely közelében, túl meleg helyen, meleget termelő készülék (pl. nagy teljesítményű hangerősítő) közelében! Ne cserélje le a biztonsági okokból használt földelt hálózati csatlakozót! A földelt csatlakozónak több érintkezője van, mint a nem földeltnek. A földelésre szolgáló két érintkező- kés a csatlakozó dugó két szélén fut. Rövidzárlatnál ezek védik meg Önt. Védje a hálózati kábelt, ne lépjen rá, ne feszüljön! Ez utóbbi különösen a fali csatlakozónál, és a készülék hátlapjánál fontos. A kábel mindig legyen laza. Csak a gyártó által javasolt tartozékokat és kiegészítőket használja! Villámlás, viharok közben, vagy ha hosszú időn keresztül nem használja, húzza ki a készüléket a fali csatlakozóból! Bármilyen műszaki probléma esetén keresse fel a szakszerviz munkatársait. Ilyenek lehetnek például, ha megrongálódott a hálózati kábel, ha folyadék ömlött a készülékbe, vagy valami beleesett, ha a berendezés esőnek, vagy nedvességnek volt kitéve, ha nem működik megfelelően, vagy leejtették. Ne használja a készüléket a fali csatlakozótól nagy távolságra! FIGYELEM! A készüléket csak jól szigetelt, és szerelt fali csatlakozóval használja! A készüléket a fali csatlakozó aljzat közelében használja, és a csatlakozók legyenek könnyen hozzáférhetők. Ne használja a berendezést túl szűk helyen, mindig vegye ki a dobozból, vagy a tokból, amiben szállítja! A túl hangosan megszólaló hangszóró vagy fejhallgató halláskárosodást okozhat. A hálózatról táplált készülékre ne tegyen folyadékkal telt edényt (pl. vázát, poharat)! Amikor a hálózati kapcsolót kikapcsolja, ez nem választja le teljesen a készüléket a hálózatról. Ezt csak a hálózati csatlakozó kihúzásával tudja megtenni!

3 FONTOS MEGJEGYZÉS A termék gyártása szigorú előírásoknak megfelelően történik, melyek megfelelnek a felhasználó ország által előírt követelményeknek. Amennyiben Ön interneten keresztül vásárolta a terméket győződjön meg arról, hogy a termék megfelel- e az Ön országa által előírt követelményeknek. FIGYELEM: A készülék más országban történő használata veszélyes lehet, és érvényteleníti a gyártó vagy a forgalmazó által biztosított garanciát. A garancia érvényesítéséhez őrizze meg a vásárláskor kapott számlát! AZ ELHASZNÁLT ESZKÖZ HULLADÉKKÉNT TÖRTÉNŐ KEZELÉSÉRŐL ( EU tagországok részére) Ha a terméken, vagy annak használati utasításában ez az áthúzott kerekes szeméttároló szimbólum látható, az eszköz, vagy annak tartozéka nem dobható ki, csak a megfelelő rendelkezések figyelembevételével. Nem dobható ki a háztartási hulladékkal együtt sem. Ha az elhasznált eszközt hulladékként megfelelően kezeli, elkerülhető a környezet károsítása, vagy az egészségügyi kockázat. A hulladékkezelés helyes módszere az ország rendelkezéseitől függ, ezért vegye fel a kapcsolatot a megfelelő, helyi hivatalos szervvel.

4 Basszuskombó széria Köszönjük, hogy a Peavey Max szériás basszuserősítőjét választotta. A MAX széria egy nagyszerű hang kisméretű testben, sokoldalúan felhasználható. Beépített CD/Tape bemenet, fejhallgató kimenet a gondtalan gyakorláshoz. Mielőtt beüzemelné az erősítőt, kérjük ellenőrizze a hálózati feszültséget. Kizárólag három eres földelt hálózati kábelt használjon. Használat előtt olvassa el ezt a használati útmutatót. TULAJDONSÁGOK: Vintage kontrollerek a Peavey TransTube áramkörhöz illesztve. Választható EQ presetek Gain kontroll Többsávos EQ Fejhallgató kimenet Tape/CD bemenet Egyedi hangszóró DDT TM hangszóróvédelem

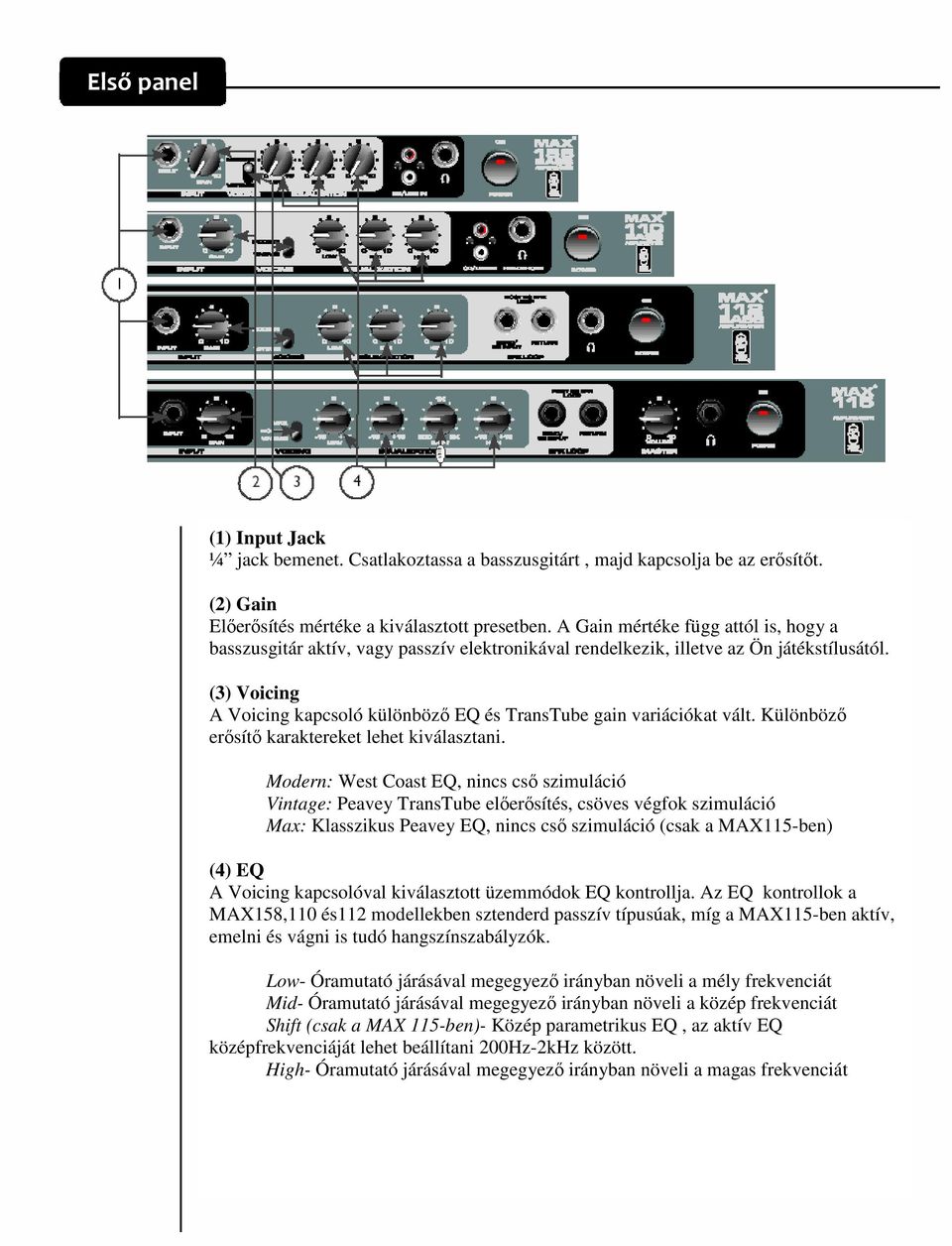

5 Első panel (1) Input Jack ¼ jack bemenet. Csatlakoztassa a basszusgitárt, majd kapcsolja be az erősítőt. (2) Gain Előerősítés mértéke a kiválasztott presetben. A Gain mértéke függ attól is, hogy a basszusgitár aktív, vagy passzív elektronikával rendelkezik, illetve az Ön játékstílusától. (3) Voicing A Voicing kapcsoló különböző EQ és TransTube gain variációkat vált. Különböző erősítő karaktereket lehet kiválasztani. Modern: West Coast EQ, nincs cső szimuláció Vintage: Peavey TransTube előerősítés, csöves végfok szimuláció Max: Klasszikus Peavey EQ, nincs cső szimuláció (csak a MAX115-ben) (4) EQ A Voicing kapcsolóval kiválasztott üzemmódok EQ kontrollja. Az EQ kontrollok a MAX158,110 és112 modellekben sztenderd passzív típusúak, míg a MAX115-ben aktív, emelni és vágni is tudó hangszínszabályzók. Low- Óramutató járásával megegyező irányban növeli a mély frekvenciát Mid- Óramutató járásával megegyező irányban növeli a közép frekvenciát Shift (csak a MAX 115-ben)- Közép parametrikus EQ, az aktív EQ középfrekvenciáját lehet beállítani 200Hz-2kHz között. High- Óramutató járásával megegyező irányban növeli a magas frekvenciát

6 Első panel (5) RCA CD/Line bemenet (MAX 158 és 110 ) Sztereó RCA bemenet (6) Post-EQ EFX Loop (MAX 112 és 115 ) Ide csatlakoztathat külső effekt processzort, vagy CD lejátszót az EQ után. Send/CD Input- 1/4 -os jack aljzat ahova csatlakoztathat CD lejátszót, vagy jelet küldhet külső effekt processzorba az erősítőből. Return- A SEND-el együtt CD bemenet, illetve ide kötheti be a külső effektprocesszorból érkező jelet. (7) Fejhallgató bemenet Ide csatlakoztathatja a fejhallgatót. A Gain kontrollal lehet a fejhallgató hangerejét szabályozni. A bedugott fejhallgató automatikusan némítja az erősítő hangszóróját.

7 Első panel (8) Master Volume (csak a Max115-ben) Az erősítő fő hangerőszabályzója. (9) Power kapcsoló Az erősítő főkapcsolója. On állásban az erősítő aktív, a bekapcsolt állapotot LED jelzi. FIGYELEM: A kikapcsolt főkapcsoló nem áramtalanítja készüléket. Hátsó panel (1) Szabványos hálózati bemenet. A földelést semmilyen körülmények között nem szabad megszüntetni, amennyiben nincs földelés a hálózatban, akkor földelő adaptert kell használni.

8 Rated Power: 15 watts RMS into 4 ohms, 1 khz, 120 VAC line Power Consumption: (Domestic) 50 watts, 60 Hz, 120 VAC (Export) 50 watts, 50/60 Hz, 230 VAC Input Sensitivity: Nominal Input Level (Modern): dbv 240 mv RMS Maximum Input Level: 6.0 dbv 2.0 V RMS Tape/CD Input: Impedance: High-Z, 1Meg ohms 5.60 dbv 1.90 V RMS Headphone Output: Nominal Output Level: 75 mw into 8 ohms (Disconnects internal speaker when used) System Hum & (Clean channel 20 Hz to 20 khz unweighted) Greater than 78 db below rated power Méretek: (366 mm x 320 mm x 226 mm) Tömeg: 7.94 kg Rated Power: 20 watts RMS into 4 ohms, 1 khz, 120 VAC line Power Consumption: (Domestic) 50 watts, 60 Hz, 120 VAC (Export) 50 watts, 50/60 Hz, 230 VAC Input Sensitivity: Nominal Input Level (Modern): dbv 170 mv RMS Maximum Input Level: 7.04 dbv 2.25 V RMS Tape/CD Input: Impedance: High-Z, 1.1Meg ohms 8.79 dbv 2.75 V RMS Headphone Output: Nominal Output Level: 100 mw into 8 ohms (Disconnects internal speaker when used) System Hum & (Clean channel 20 Hz to 20 khz unweighted) Greater than 73 db below rated power Méretek: (449 mm x 391 mm x 285 mm) Tömeg: 11.5 kg

9 Rated Power: 40 watts RMS into 8 ohms, 1 khz, 120 VAC line Power Consumption: (Domestic) 75 watts, 60 Hz, 120 VAC (Export) 75 watts, 50/60 Hz, 230 VAC Input Sensitivity: Nominal Input Level (Modern): dbv 170 mv RMS Maximum Input Level: 7.04 dbv 2.25 V RMS Tape/CD Input: (Stereo cable must be used) Impedance: High-Z, 33k ohms 8.46 dbv 2.65 V RMS Effects Loop: Nominal send and return level: 7.23 dbv 2.3 V RMS Headphone Output: Nominal Output Level: 235 mw into 8 ohms (Disconnects internal speaker when used) System Hum & (Clean channel 20 Hz to 20 khz unweighted) Greater than 72 db below rated power Méret: (540 mm x 462 mm x 308 mm) Tömeg: 16.8 kg Rated Power: 60 watts RMS into 4 ohms, 1 khz, 120 VAC line Power Consumption: (Domestic) 75 watts, 60 Hz, 120 VAC (Export) 75 watts, 50/60 Hz, 230 VAC Input Sensitivity: Nominal Input Level (Modern): dbv 168 mv RMS Maximum Input Level: 7.04 dbv 2.25 V RMS Tape/CD Input: (Stereo cable must be used) Impedance: High-Z, 100 k ohms -8.0 dbv 398 mv RMS Effects Loop: Nominal send and return level: -10 dbv 325 mv RMS Headphone Output: Nominal Output Level: 320 mw into 8 ohms (Disconnects internal speaker when used) System Hum & (Clean channel 20 Hz to 20 khz unweighted) Greater than 90 db below rated power Méretek: (613 mm x 538 mm x 334 mm) Tömeg: 26.2 kg

10 A tévedés és az adatváltoztatás jogát fenntartjuk. Forte Acoustic Hangszergyártó és Kereskedelmi Kft. Hangszer-Nagykereskedés Tel/Fax: (+36) 62/
