1 Használati utasítás

2 Óvintézkedések Olvassa el figyelmesen az utasításokat! Tartsa be ezeket az utasításokat! Vegyen figyelembe minden figyelmeztetést! Kövessen minden utasítást! Ne használja a készüléket nedves környezetben! A készüléket csak száraz ruhával tisztítsa! Ne tegye huzatos helyre, használat közben kövesse a gyártó utasításait! Ne üzemeltesse a készüléket hőforrások, mint például fűtőtest, vagy tűzhely közelében, túl meleg helyen, meleget termelő készülék (pl. nagy teljesítményű hangerősítő) közelében! Ne cserélje le a biztonsági okokból használt földelt hálózati csatlakozót! A földelt csatlakozónak több érintkezője van, mint a nem földeltnek. A földelésre szolgáló két érintkező- kés a csatlakozó dugó két szélén fut. Rövidzárlatnál ezek védik meg Önt. Védje a hálózati kábelt, ne lépjen rá, ne feszüljön! Ez utóbbi különösen a fali csatlakozónál, és a készülék hátlapjánál fontos. A kábel mindig legyen laza. Csak a gyártó által javasolt tartozékokat és kiegészítőket használja! Villámlás, viharok közben, vagy ha hosszú időn keresztül nem használja, húzza ki a készüléket a fali csatlakozóból! Bármilyen műszaki probléma esetén keresse fel a szakszerviz munkatársait. Ilyenek lehetnek például, ha megrongálódott a hálózati kábel, ha folyadék ömlött a készülékbe, vagy valami beleesett, ha a berendezés esőnek, vagy nedvességnek volt kitéve, ha nem működik megfelelően, vagy leejtették. Ne használja a készüléket a fali csatlakozótól nagy távolságra! FIGYELEM! A készüléket csak jól szigetelt, és szerelt fali csatlakozóval használja! A készüléket a fali csatlakozó aljzat közelében használja és a csatlakozók legyenek könnyen hozzáférhetők. Ne használja a berendezést túl szűk helyen, mindig vegye ki a dobozból, vagy a tokból, amiben szállítja! A túl hangosan megszólaló hangszóró vagy fejhallgató halláskárosodást okozhat. A hálózatról táplált készülékre ne tegyen folyadékkal telt edényt (pl. vázát, poharat)! Amikor a hálózati kapcsolót kikapcsolja, ez nem választja le teljesen a készüléket a hálózatról. Ezt csak a hálózati csatlakozó kihúzásával tudja megtenni!

3 FONTOS MEGJEGYZÉS A termék gyártása szigorú előírásoknak megfelelően történik, melyek megfelelnek a felhasználó ország által előírt követelményeknek. Amennyiben Ön interneten keresztül vásárolta a terméket győződjön meg arról, hogy a termék megfelel- e az Ön országa által előírt követelményeknek. FIGYELEM: A készülék más országban történő használata veszélyes lehet, és érvényteleníti a gyártó vagy a forgalmazó vállal biztosított garanciát. A garancia érvényesítéséhez őrizze meg a vásárláskor kapott számlát! AZ ELHASZNÁLT ESZKÖZ HULLADÉKKÉNT TÖRTÉNŐ KEZELÉSÉRŐL ( EU tagországok részére) Ha a terméken, vagy annak használati utasításában ez az áthúzott kerekes szeméttároló szimbólum látható, az eszköz, vagy annak tartozéka nem dobható ki, csak a megfelelő rendelkezések figyelembevételével. Nem dobható ki a háztartási hulladékkal együtt sem. Ha az elhasznált eszközt hulladékként megfelelően kezeli, elkerülhető a környezet károsítása, vagy az egészségügyi kockázat. A hulladékkezelés helyes módszere az ország rendelkezéseitől függ, ezért vegye fel a kapcsolatot a megfelelő, helyi hivatalos szervvel.

4 Tour SZÉRIA TNT ÉS TKO COMBO Basszus erősítők A Peavey basszuserősítői hosszú évek óta legendásak a megbízhatóságukról, szuper hangszíneiről. Az új Tour széria két tagja a TKO és a TNT. D osztályos erősítő, 15 os hangszórók, beépített tweeter, dönthető láda. Teljes értékű EQ, és hangszínkontroll. Extra kiegészítő láda csatlakoztatható a maximális teljesítmény leadásához. Ha Ön TNT felhasználó, akkor imádni fogja az optikai kompresszort, valamint a vintage chorus effektet. Ha Ön TKO felhasználó, akkor élvezheti az egyszerű kezelhetőséget, és a modern stílust. TULAJDONSÁGOK Kapcsolható 7 sávos grafikus EQ-Bypass kapcsolóval D osztályos erősítő DDT (Distortion Detection Technique) rendszer Beépített Crunch effekt (TNT) Tweeter on/off kapcsoló (TNT) Stúdió minőségű DI kimenet Optikai kompresszor (TNT) Effekt Loop Speakon kombi hangfalkimenet Aktív/Passzív kapcsoló Low&High tekerőpotméter Contour kontroll Úgy helyezze el az erősítőt, hogy az szabadon tudjon szellőzni. A tévedés és a változtatás jogát fenntartjuk.

5 TNT Első panel BEMENET Jack hangszerbemenet ACTIVE/PASSIVE PICKUP SWITCH Ezzel a kapcsolóval válthatja az aktív és a passzív hangszedőjű basszusgitároknak megfelelő bemenetet. A passzív hangszereknek alacsonyabb a kimenő jelszintje. PRE GAIN Ezzel a potméterrel állíthatja be a bemenő jelszintet. BRIGHT KAPCSOLÓ Ez a kapcsoló 10dB-t emel az 1KHz-es frekvencián. IN állásban aktív a funkció. CONTOUR Magas és mély kiemelés, valamint közép vágás. CRUNCH KAPCSOLÓ Túlvezérlés kapcsoló LOW Hangszín kontroll, a mély frekvenciát emeli illetve/ csökkenti 15dB-el. A középállás az egyenes. A közép állás 50Hz-3dB. EQ BYPASS Ezzel a gombbal kikapcsolhatja a rendszerből a grafikus EQ-t GRAFIKUS EQ Hét sávos grafikus EQ. HIGH Magas kontroll, a magas frekvenciát emeli illetve/ csökkenti 15dB-el. A középállás az egyenes. A középállás 8KHz-3dB. KOMPRESSZOR Forgassa el az óramutató járásával megegyező irányba a potmétert a kompresszálás mértékének növeléséhez.

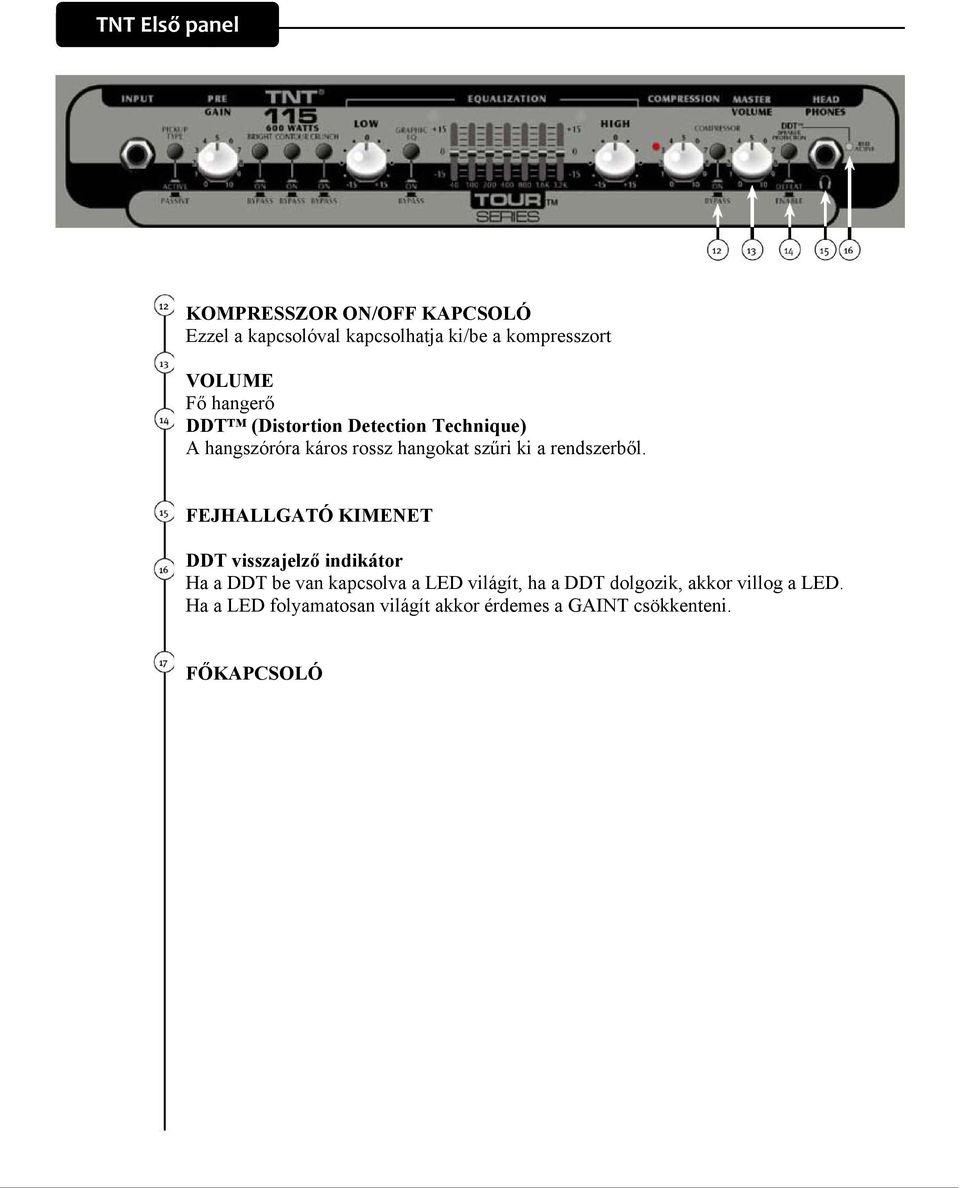

6 TNT Első panel KOMPRESSZOR ON/OFF KAPCSOLÓ Ezzel a kapcsolóval kapcsolhatja ki/be a kompresszort VOLUME Fő hangerő DDT (Distortion Detection Technique) A hangszóróra káros rossz hangokat szűri ki a rendszerből. FEJHALLGATÓ KIMENET DDT visszajelző indikátor Ha a DDT be van kapcsolva a LED világít, ha a DDT dolgozik, akkor villog a LED. Ha a LED folyamatosan világít akkor érdemes a GAINT csökkenteni. FŐKAPCSOLÓ

7 TNT Hátsó panel TÁPCSATLAKOZÓ Ide csatlakoztathatja a szabványos tápkábelt. Kizárólag földelt tápkábelt használjon! A földelés ne távolítsa el a kábelből! TWEETER KAPCSOLÓ Ezzel a kapcsolóval kapcsolhatja ki/be a magas hangsugárzót. KÜLSŐ HANGFAL KIMENET Kombinált Speakon-Jack hangfalkimenet. FOOTSWITCH JACK Ide csatlakoztathatja a TNT lábkapcsolóját. A lábkapcsoló a Crunch effektet és a kompresszort kapcsolja. A Crunch és a Kompresszor gombnak benyomva kell lenni. EFFEKT LOOP A Send jack kimenetből küldhet jelet egy külső effekt processzorba. A külső effektből a Return jack aljzatba tér vissza a jel. GROUND LIFT Földhurok leválasztás. DI KIMENET Szimmetrikus kimenet. PEAVEY LOGO HÁTTÉRVILÁGÍTÁS KAPCSOLÓ Ezzel a kapcsolhatja ki/be a logó háttérvilágítását.

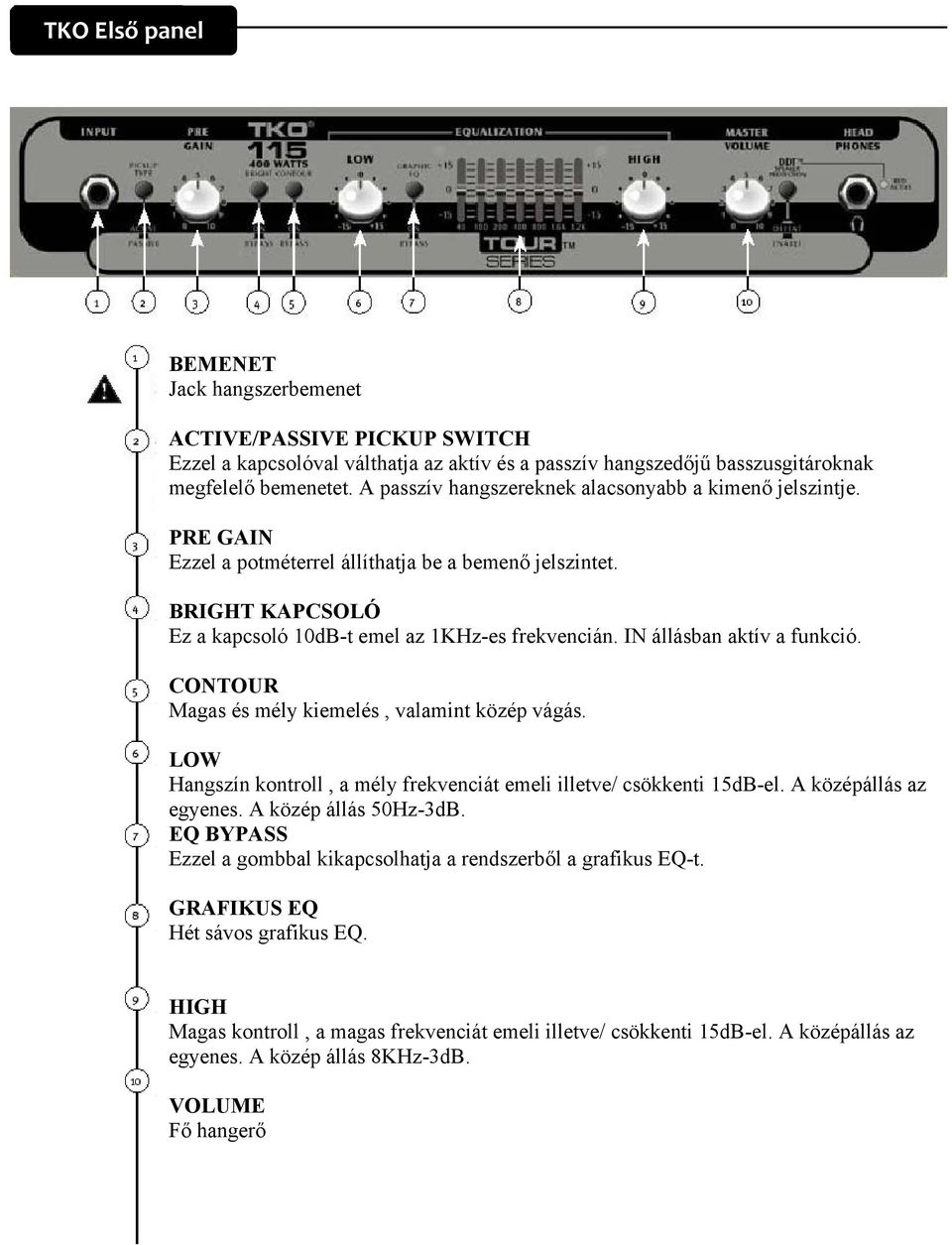

8 TKO Első panel BEMENET Jack hangszerbemenet ACTIVE/PASSIVE PICKUP SWITCH Ezzel a kapcsolóval válthatja az aktív és a passzív hangszedőjű basszusgitároknak megfelelő bemenetet. A passzív hangszereknek alacsonyabb a kimenő jelszintje. PRE GAIN Ezzel a potméterrel állíthatja be a bemenő jelszintet. BRIGHT KAPCSOLÓ Ez a kapcsoló 10dB-t emel az 1KHz-es frekvencián. IN állásban aktív a funkció. CONTOUR Magas és mély kiemelés, valamint közép vágás. LOW Hangszín kontroll, a mély frekvenciát emeli illetve/ csökkenti 15dB-el. A középállás az egyenes. A közép állás 50Hz-3dB. EQ BYPASS Ezzel a gombbal kikapcsolhatja a rendszerből a grafikus EQ-t. GRAFIKUS EQ Hét sávos grafikus EQ. HIGH Magas kontroll, a magas frekvenciát emeli illetve/ csökkenti 15dB-el. A középállás az egyenes. A közép állás 8KHz-3dB. VOLUME Fő hangerő

9 TKO Első panel DDT (Distortion Detection Technique) A hangszóróra káros rossz hangokat szűri ki a rendszerből. FEJHALLGATÓ KIMENET DDT visszajelző indikátor Ha a DDT be van kapcsolva a LED világít, ha a DDT dolgozik, akkor villog a LED. Ha a LED folyamatosan világít akkor érdemes a GAINT csökkenteni.

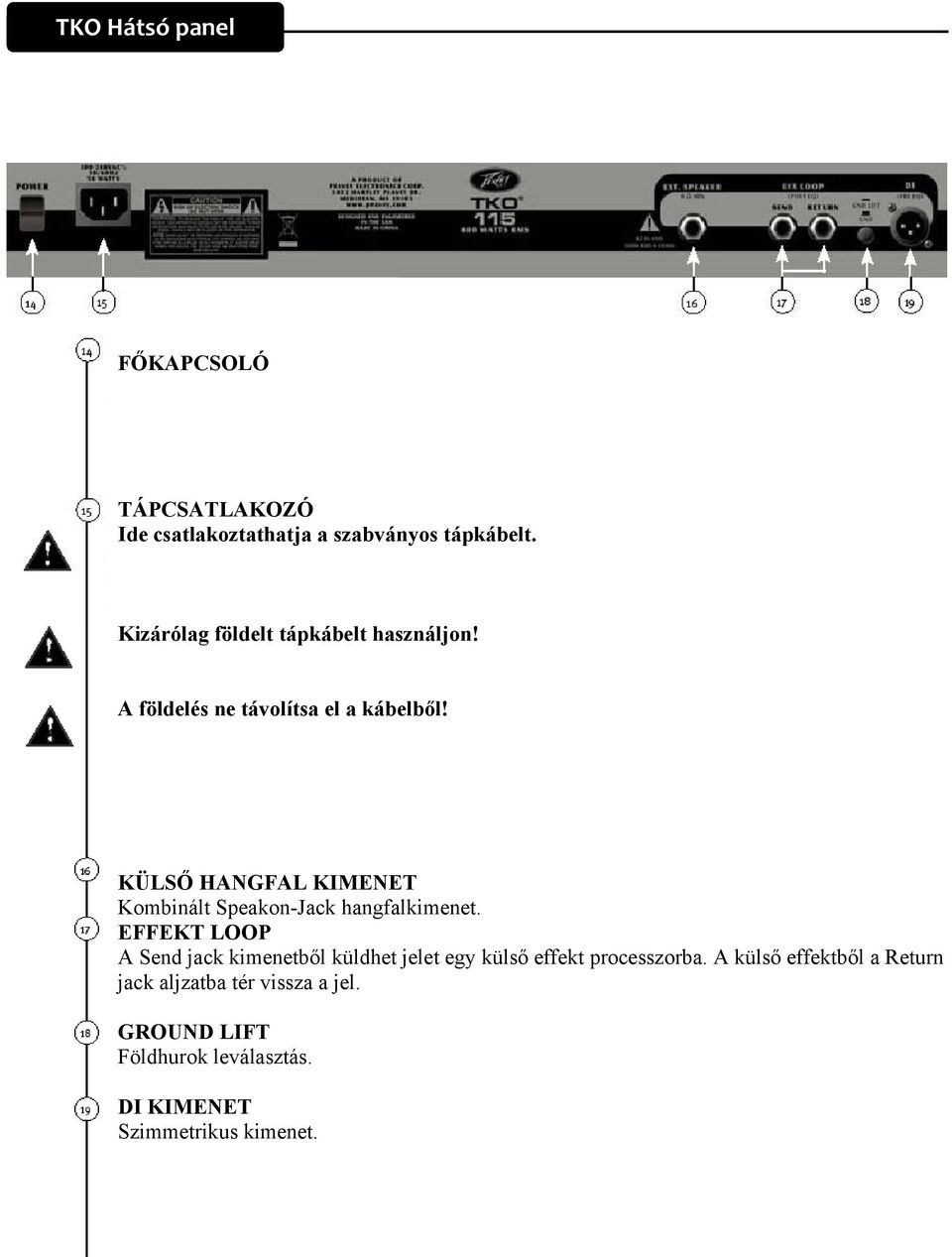

10 TKO Hátsó panel FŐKAPCSOLÓ TÁPCSATLAKOZÓ Ide csatlakoztathatja a szabványos tápkábelt. Kizárólag földelt tápkábelt használjon! A földelés ne távolítsa el a kábelből! KÜLSŐ HANGFAL KIMENET Kombinált Speakon-Jack hangfalkimenet. EFFEKT LOOP A Send jack kimenetből küldhet jelet egy külső effekt processzorba. A külső effektből a Return jack aljzatba tér vissza a jel. GROUND LIFT Földhurok leválasztás. DI KIMENET Szimmetrikus kimenet.

11 TECHNIKAI ADATOK A tévedés és adatváltoztatás jogát fenntartjuk.

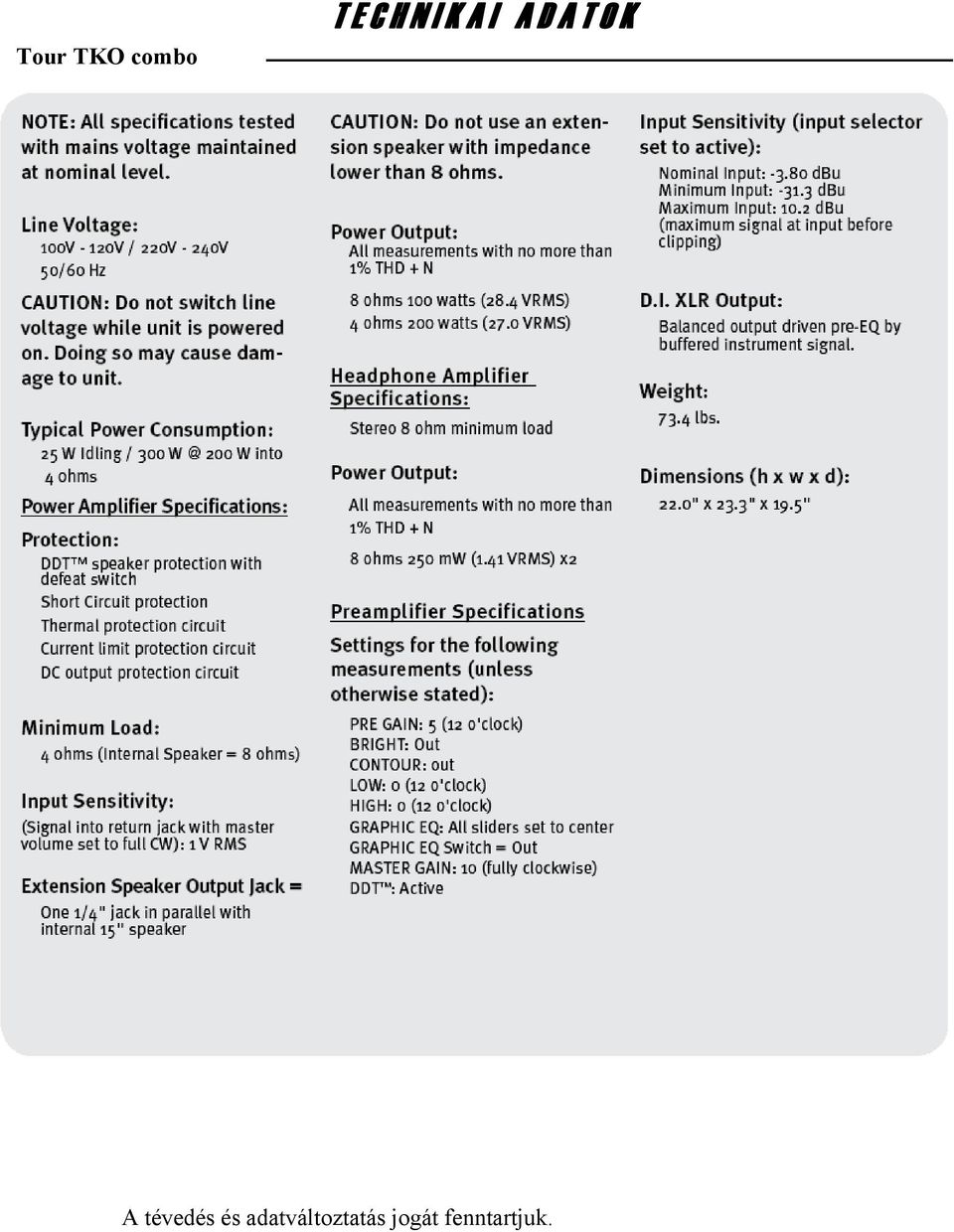

12 Tour TKO combo TECHNIKAI ADATOK A tévedés és adatváltoztatás jogát fenntartjuk.

13

14

15

16 A tévedés és az adatváltoztatás jogát fenntartjuk. Forte Acoustic Hangszergyártó és Kereskedelmi Kft. Hangszer-Nagykereskedés Tel/Fax: (+36) 62/
