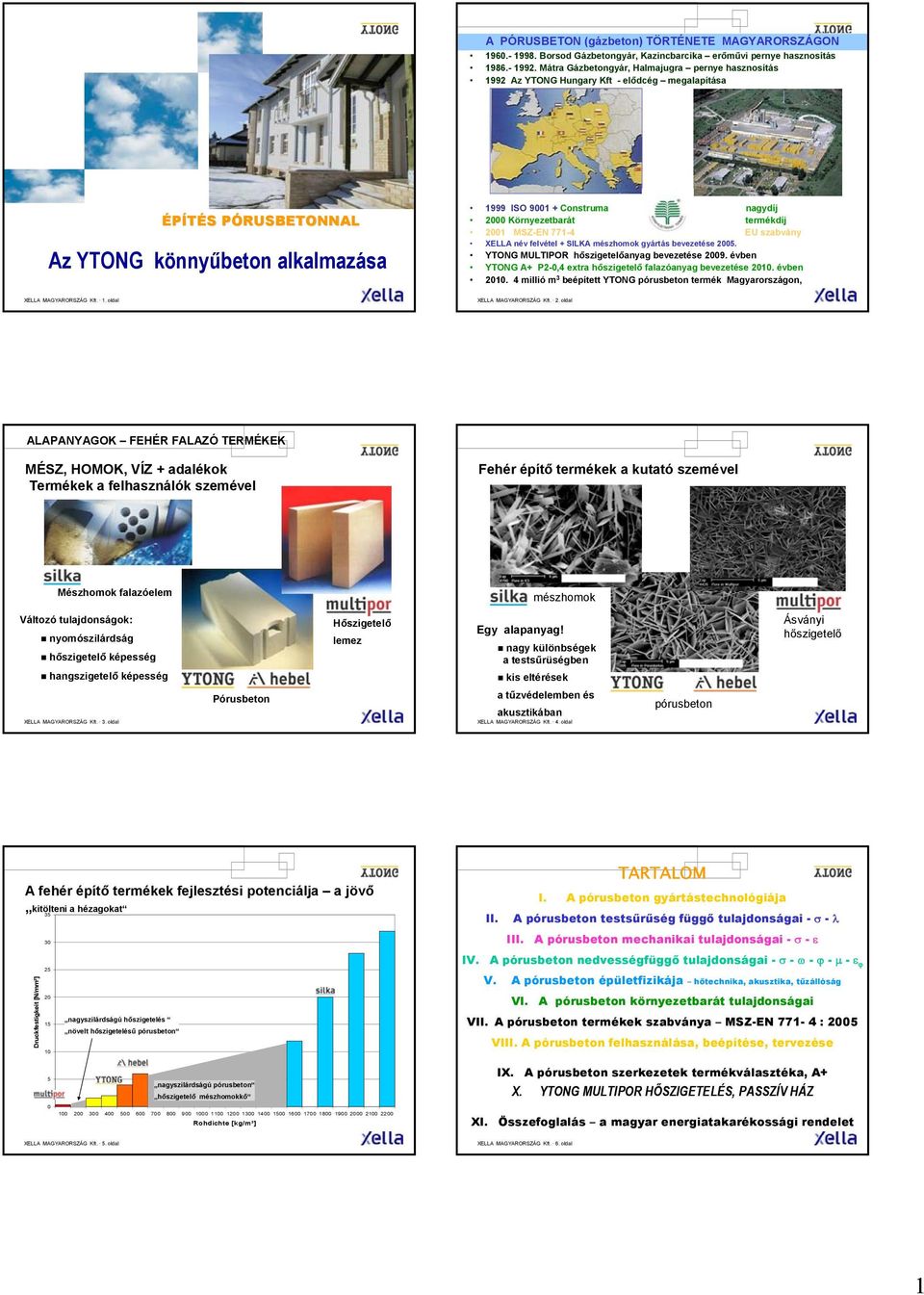

1 A PÓRUSBETON (gázbeton) TÖRTÉNETE MAGYARORSZÁGON Borsod Gázbetongyár, Kazincbarcika erőművi pernye hasznosítás Mátra Gázbetongyár, Halmajugra pernye hasznosítás 1992 Az YTONG Hungary Kft - elődcég megalapítása ÉPÍTÉS S PÓRUSBETONNALP Az YTONG könnyűbeton alkalmazása 1999 ISO Construma nagydíj 2000 Környezetbarát termékdíj 2001 MSZ-EN EU szabvány XELLA név felvétel + SILKA mészhomok gyártás bevezetése YTONG MULTIPOR hőszigetelőanyag bevezetése évben YTONG A+ P2-0,4 extra hőszigetelő falazóanyag bevezetése évben millió m 3 beépített YTONG pórusbeton termék Magyarországon, XELLA MAGYARORSZÁG Kft. 1. oldal XELLA MAGYARORSZÁG Kft. 2. oldal ALAPANYAGOK FEHÉR FALAZÓ TERMÉKEK MÉSZ, HOMOK, VÍZ + adalékok Termékek a felhasználók szemével Fehér építő termékek a kutató szemével Mészhomok falazóelem mészhomok Változó tulajdonságok: nyomószilárdság hőszigetelő képesség hangszigetelő képesség Hőszigetelő lemez Egy alapanyag! nagy különbségek a testsűrüségben kis eltérések Ásványi hőszigetelő XELLA MAGYARORSZÁG Kft. 3. oldal Pórusbeton a tűzvédelemben és akusztikában XELLA MAGYARORSZÁG Kft. 4. oldal pórusbeton A fehér építő termékek fejlesztési potenciálja a jövő kitölteni a hézagokat Druckfestigkeit [N/mm²] nagyszilárdságú hőszigetelés 15 növelt hőszigetelésű pórusbeton 10 TARTALOM I. A pórusbeton gyártástechnológiája II. A pórusbeton testsűrűség függő tulajdonságai - σ - λ III. A pórusbeton mechanikai tulajdonságai - σ - ε IV. A pórusbeton nedvességfüggő tulajdonságai - σ - ω - ϕ - μ - ε ϕ V. A pórusbeton épületfizikája hőtechnika, akusztika, tűzállóság VI. A pórusbeton környezetbarát tulajdonságai VII. A pórusbeton termékek szabványa MSZ-EN : 2005 VIII. A pórusbeton felhasználása, beépítése, tervezése 5 0 nagyszilárdságú pórusbeton hőszigetelő mészhomokkő Rohdichte [kg/m³] IX. A pórusbeton szerkezetek termékválasztéka, A+ X. YTONG MULTIPOR HŐSZIGETELÉS, PASSZÍV HÁZ XI. Összefoglalás a magyar energiatakarékossági rendelet XELLA MAGYARORSZÁG Kft. 5. oldal XELLA MAGYARORSZÁG Kft. 6. oldal 1

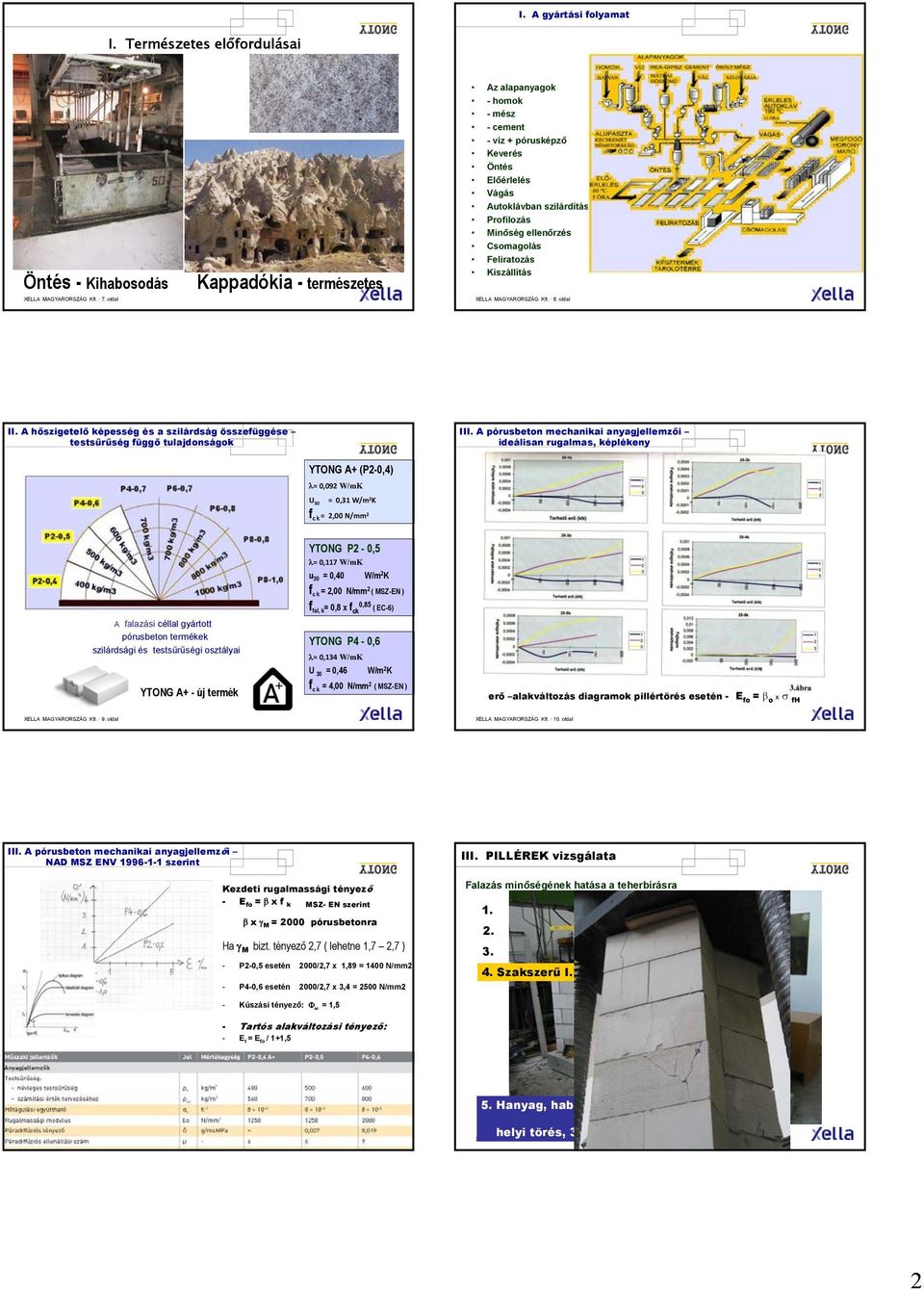

2 I. A gyártási folyamat I. Természetes előfordulásai Öntés - Kihabosodás XELLA MAGYARORSZÁG Kft. 7. oldal Kappadókia - természetes Az alapanyagok - homok - mész - cement - víz + pórusképző Keverés Öntés Előérlelés Vágás Autoklávban szilárdítás Profilozás Minőség ellenőrzés Csomagolás Feliratozás Kiszállítás XELLA MAGYARORSZÁG Kft. 8. oldal II. A hőszigetelő képesség és a szilárdság összefüggése testsűrűség függő tulajdonságok III. A pórusbeton mechanikai anyagjellemzői ideálisan rugalmas, képlékeny YTONG A+ (P2-0,4) λ= 0,092 W/mK U 30 = 0,31 W/m 2 K f ck = 2,00 N/mm 2 A falazási céllal gyártott pórusbeton termékek szilárdsági és testsűrűségi osztályai YTONG A+ - új termék YTONG P2-0,5 λ= 0,117 W/mK u 30 = 0,40 W/m 2 K f ck = 2,00 N/mm 2 ( MSZ-EN ) f fal, k = 0,8 x f ck 0,85 ( EC-6) YTONG P4-0,6 λ= 0,134 W/mK U 30 = 0,46 W/m 2 K f ck = 4,00 N/mm 2 ( MSZ-EN ) erő alakváltozás diagramok pillértörés esetén - E fo = β o x σ fh XELLA MAGYARORSZÁG Kft. 9. oldal XELLA MAGYARORSZÁG Kft. 10. oldal III. A pórusbeton mechanikai anyagjellemzői NAD MSZ ENV szerint III. PILLÉREK vizsgálata Kezdeti rugalmassági tényező - E fo = β xf k MSZ- EN szerint β x γ M = 2000 pórusbetonra Ha γ M bizt. tényező 2,7 ( lehetne 1,7 2,7 ) - P2-0,5 esetén 2000/2,7 x 1,89 = 1400 N/mm2 - P4-0,6 esetén 2000/2,7 x 3,4 = 2500 N/mm2 Falazás minőségének hatása a teherbírásra Szakszerű I. osztályú falazással kihajló törés - Kúszási tényező: Φ = 1,5 - Tartós alakváltozási tényező: - E t = E fo / 1+1,5 5. Hanyag, habarcshiányos pillérfalazás esetén XELLA MAGYARORSZÁG Kft. 11. oldal helyi törés, 30%-kal kisebb erőnél! XELLA MAGYARORSZÁG Kft. 12. oldal 2

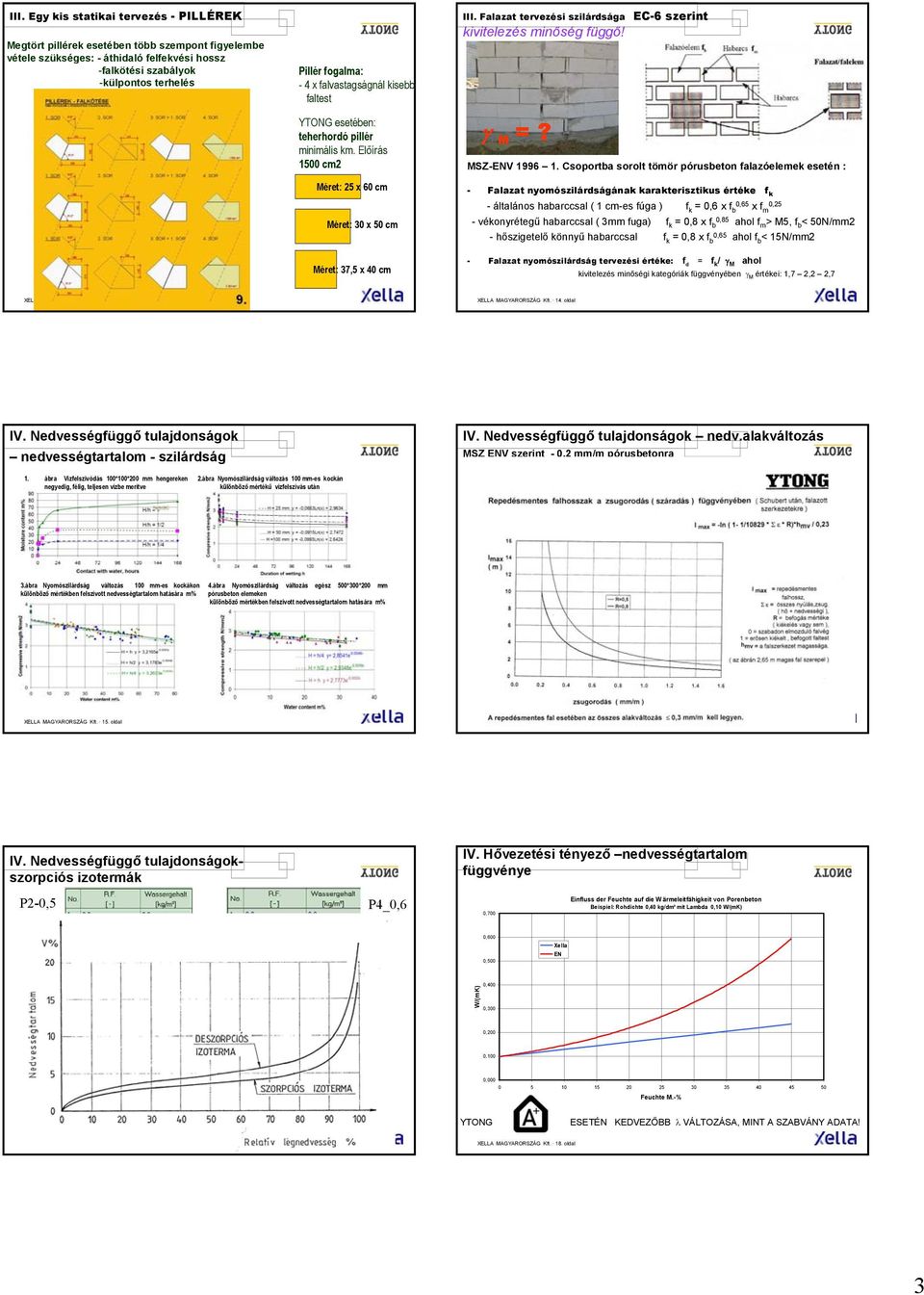

3 III. Egy kis statikai tervezés - PILLÉREK Megtört pillérek esetében több szempont figyelembe vétele szükséges: - áthidaló felfekvési hossz -falkötési szabályok -külpontos terhelés Pillér fogalma: - 4 x falvastagságnál kisebb faltest YTONG esetében: teherhordó pillér minimális km. Előírás 1500 cm2 Méret: 25 x 60 cm Méret: 30 x 50 cm Méret: 37,5 x 40 cm III. Falazat tervezési szilárdsága EC-6 szerint kivitelezés minőség függő! γ M =? MSZ-ENV Csoportba sorolt tömör pórusbeton falazóelemek esetén : - Falazat nyomószilárdságának karakterisztikus értéke f k - általános habarccsal ( 1 cm-es fúga ) f k = 0,6 x f 0,65 b x f 0,25 m - vékonyrétegű habarccsal ( 3mm fuga) f k = 0,8 x f 0,85 b ahol f m >M5, f b < 50N/mm2 -hőszigetelő könnyű habarccsal f k = 0,8 x f 0,65 b ahol f b < 15N/mm2 - Falazat nyomószilárdság tervezési értéke: f d = f k / γ M ahol kivitelezés minőségi kategóriák függvényében γ M értékei: 1,7 2,2 2,7 XELLA MAGYARORSZÁG Kft. 13. oldal XELLA MAGYARORSZÁG Kft. 14. oldal IV. Nedvességfüggő tulajdonságok nedvességtartalom - szilárdság IV. Nedvességfüggő tulajdonságok nedv.alakváltozás MSZ ENV szerint - 0,2 mm/m pórusbetonra 1. ábra Vízfelszívódás 100*100*200 mm hengereken negyedig, félig, teljesen vízbe merítve 2.ábra Nyomószilárdság változás 100 mm-es kockán különböző mértékű vízfelszívás után 3.ábra Nyomószilárdság változás 100 mm-es kockákon különböző mértékben felszívott nedvességtartalom hatására m% 4.ábra Nyomószilárdság változás egész 500*300*200 mm pórusbeton elemeken különböző mértékben felszívott nedvességtartalom hatására m% XELLA MAGYARORSZÁG Kft. 15. oldal XELLA MAGYARORSZÁG Kft. 16. oldal IV. Nedvességfüggő tulajdonságokszorpciós izotermák P2-0,5 P4_0,6 IV. Hővezetési tényező nedvességtartalom függvénye 0,700 Einfluss der Feuchte auf die W ärmeleitfähigkeit von Porenbeton Beispiel: Rohdichte 0,40 kg/dm³ mit Lambda 0,10 W/(mK) 0,600 0,500 Xella EN W/(mK) 0,400 0,300 0,200 0,100 0, Feuchte M.-% YTONG ESETÉN KEDVEZŐBB λ VÁLTOZÁSA, MINT A SZABVÁNY ADATA! XELLA MAGYARORSZÁG Kft. 17. oldal XELLA MAGYARORSZÁG Kft. 18. oldal 3

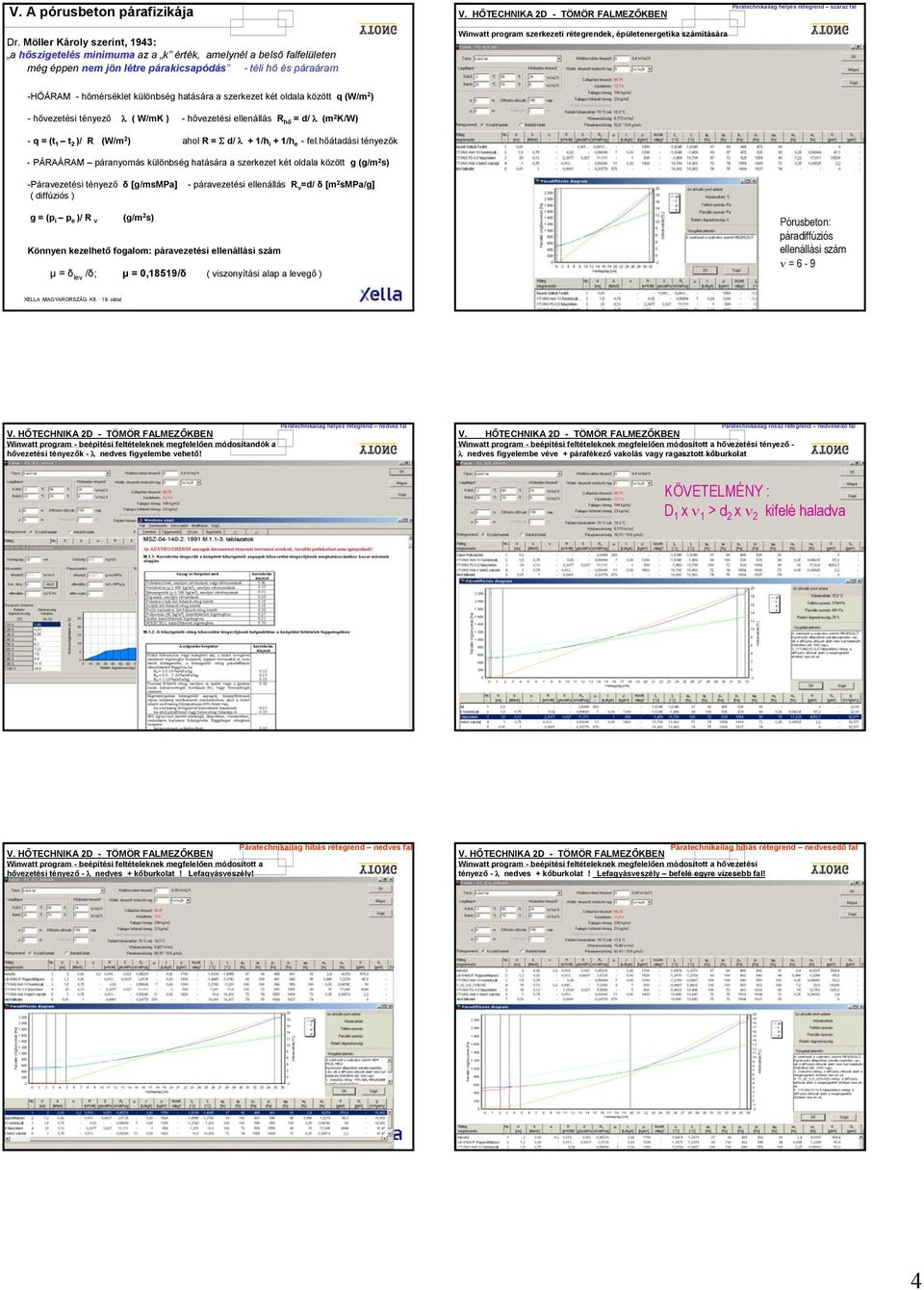

4 V. A pórusbeton párafizikája Dr. Möller Károly szerint, 1943: a hőszigetelés s minimuma az a k érték, amelynél a belső falfelületen még éppen nem jön j n létrel párakicsapódás - téli hő és páraáram V. HŐTECHNIKA 2D - TÖMÖR FALMEZŐKBEN Winwatt program szerkezeti rétegrendek, épületenergetika számítására Páratechnikailag helyes rétegrend száraz fal -HŐÁRAM - hőmérséklet különbség hatására a szerkezet két oldala között q (W/m 2 ) -hővezetési tényező λ ( W/mK ) -hővezetési ellenállás R hő = d/ λ (m 2 K/W) - q = (t 1 t 2 )/ R (W/m 2 ) ahol R = Σ d/ λ + 1/h i + 1/h e -fel.hőátadási tényezők - PÁRAÁRAM páranyomás különbség hatására a szerkezet két oldala között g (g/m 2 s) -Páravezetési tényező δ [g/msmpa] ( diffúziós ) - páravezetési ellenállás R v =d/ δ [m 2 smpa/g] g = (p i p e )/ R v (g/m 2 s) Könnyen kezelhető fogalom: páravezetési ellenállási szám μ = δ lev /δ; μ = 0,18519/δ ( viszonyítási alap a levegő ) Pórusbeton: páradiffúziós ellenállási szám ν = 6-9 XELLA MAGYARORSZÁG Kft. 19. oldal XELLA MAGYARORSZÁG Kft. 20. oldal Páratechnikailag helyes rétegrend nedves fal V. HŐTECHNIKA 2D - TÖMÖR FALMEZŐKBEN Winwatt program - beépítési feltételeknek megfelelően módosítandók a hővezetési tényezők - λ nedves figyelembe vehető! Páratechnikailag rossz rétegrend nedvesedő fal V. HŐTECHNIKA 2D - TÖMÖR FALMEZŐKBEN Winwatt program - beépítési feltételeknek megfelelően módosított a hővezetési tényező - λ nedves figyelembe véve + párafékező vakolás vagy ragasztott kőburkolat KÖVETELMÉNY : D 1 x ν 1 > d 2 x ν 2 kifelé haladva Pórusbeton: páradiffúziós ellenállási szám ν = 6-9 XELLA MAGYARORSZÁG Kft. 21. oldal XELLA MAGYARORSZÁG Kft. 22. oldal Páratechnikailag hibás rétegrend nedves fal V. HŐTECHNIKA 2D - TÖMÖR FALMEZŐKBEN Winwatt program - beépítési feltételeknek megfelelően módosított a hővezetési tényező - λ nedves + kőburkolat! Lefagyásveszély! Páratechnikailag hibás rétegrend nedvesedő fal V. HŐTECHNIKA 2D - TÖMÖR FALMEZŐKBEN Winwatt program - beépítési feltételeknek megfelelően módosított a hővezetési tényező - λ nedves + kőburkolat! Lefagyásveszély befelé egyre vizesebb fal! XELLA MAGYARORSZÁG Kft. 23. oldal XELLA MAGYARORSZÁG Kft. 24. oldal 4

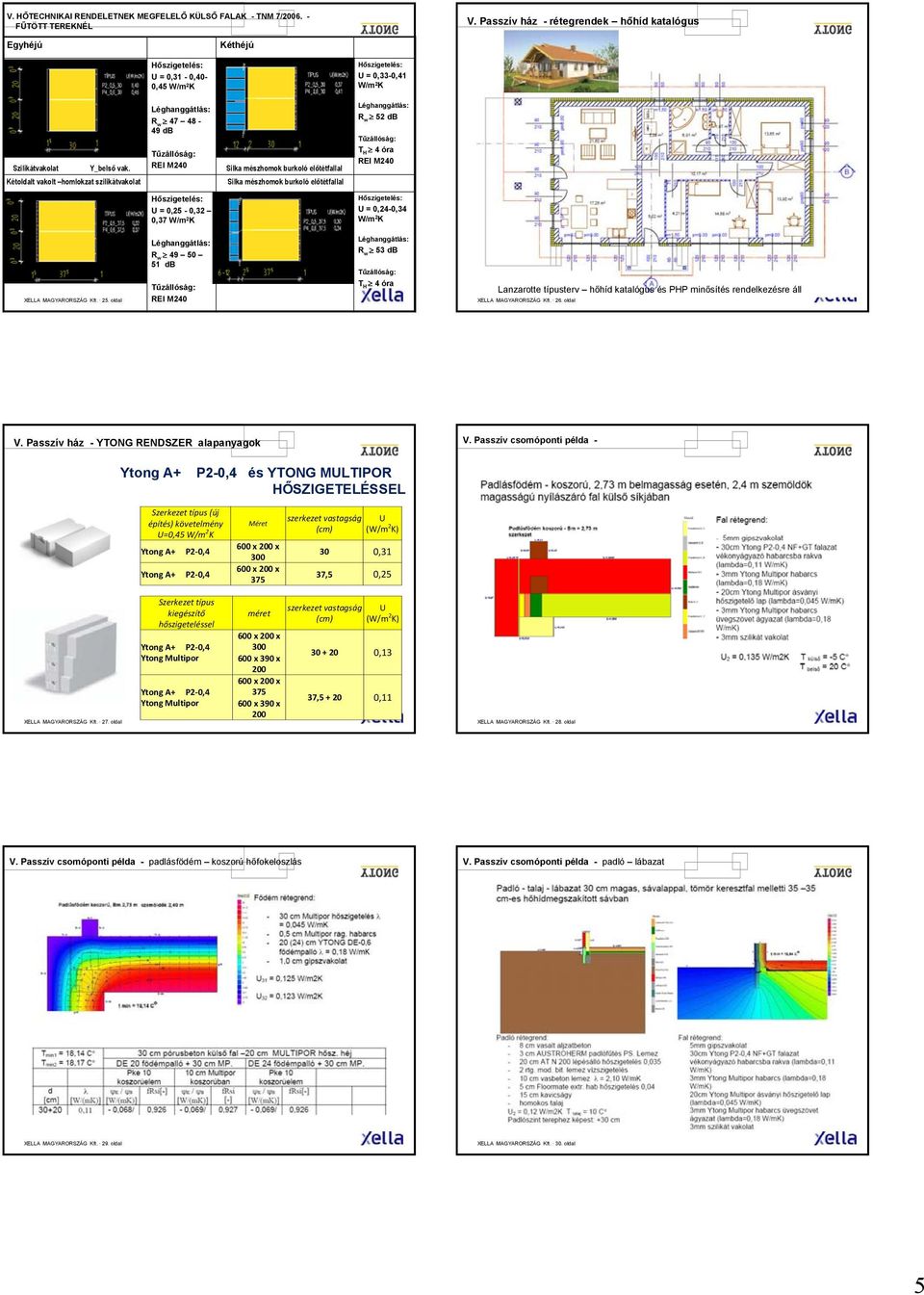

5 V. HŐTECHNIKAI RENDELETNEK MEGFELELŐ KÜLSŐ FALAK - TNM 7/ FŰTÖTT TEREKNÉL V. Passzív ház - rétegrendek hőhíd katalógus Egyhéjú Kéthéjú Kétoldalt vakolt homlokzat szilikátvakolat Hőszigetelés: U = 0,31-0,40-0,45 W/m 2 K Léghanggátlás: R w db Tűzállóság: Szilikátvakolat Y_belső vak. REI M240 Silka mészhomok burkoló előtétfallal Hőszigetelés: U = 0,25-0,32 0,37 W/m 2 K Silka mészhomok burkoló előtétfallal Hőszigetelés: U = 0,33-0,41 W/m 2 K Léghanggátlás: R w 52 db Tűzállóság: T H 4 óra REI M240 Hőszigetelés: U = 0,24-0,34 W/m 2 K XELLA MAGYARORSZÁG Kft. 25. oldal Léghanggátlás: R w db Tűzállóság: REI M240 Léghanggátlás: R w 53 db Tűzállóság: T H 4 óra Lanzarotte típusterv hőhíd katalógus és PHP minősítés rendelkezésre áll XELLA MAGYARORSZÁG Kft. 26. oldal V. Passzív ház - YTONG RENDSZER alapanyagok V. Passzív csomóponti példa - Ytong A+ P2-0,4 és YTONG MULTIPOR HŐSZIGETELÉSSEL Szerkezet típus (új építés) követelmény U=0,45 W/m 2 K Ytong A+ P2 0,4 Ytong A+ P2 0,4 Méret 600 x 200 x x 200 x 375 szerkezet vastagság (cm) U (W/m 2 K) 30 0,31 37,5 0,25 XELLA MAGYARORSZÁG Kft. 27. oldal Szerkezet típus kiegészítő hőszigeteléssel Ytong A+ P2 0,4 Ytong Multipor Ytong A+ P2 0,4 Ytong Multipor méret szerkezet vastagság U (cm) (W/m 2 K) 600 x 200 x x 390 x , x 200 x x 390 x 37, , XELLA MAGYARORSZÁG Kft. 28. oldal V. Passzív csomóponti példa - padlásfödém koszorú hőfokeloszlás V. Passzív csomóponti példa - padló lábazat XELLA MAGYARORSZÁG Kft. 29. oldal XELLA MAGYARORSZÁG Kft. 30. oldal 5

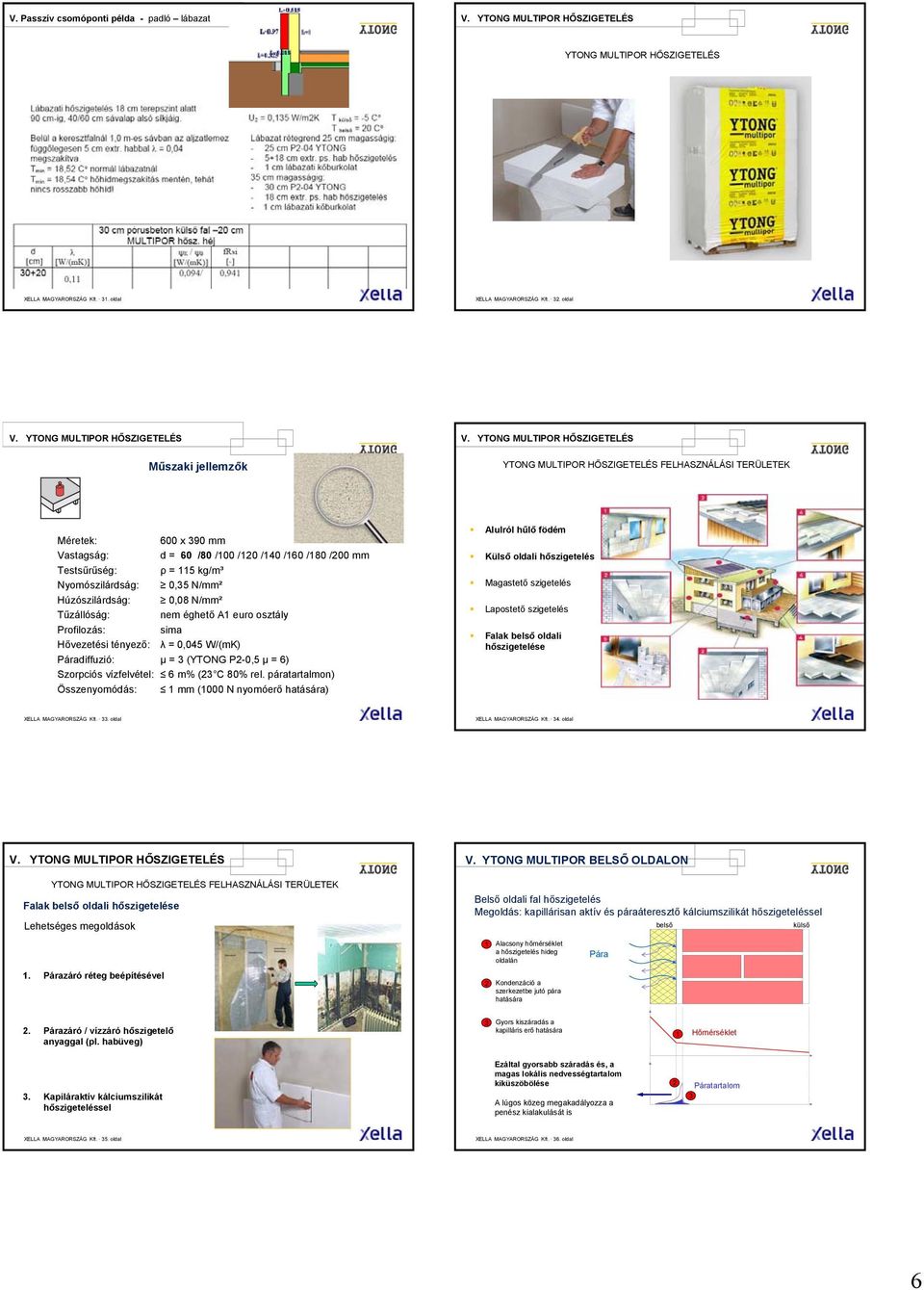

6 V. Passzív csomóponti példa - padló lábazat V. YTONG MULTIPOR HŐSZIGETELÉS YTONG MULTIPOR HŐSZIGETELÉS XELLA MAGYARORSZÁG Kft. 31. oldal XELLA MAGYARORSZÁG Kft. 32. oldal V. YTONG MULTIPOR HŐSZIGETELÉS Műszaki jellemzők V. YTONG MULTIPOR HŐSZIGETELÉS YTONG MULTIPOR HŐSZIGETELÉS FELHASZNÁLÁSI TERÜLETEK Méretek: 600 x 390 mm Vastagság: d = 60 /80 /100 /120 /140 /160 /180 /200 mm Testsűrűség: ρ = 115 kg/m³ Nyomószilárdság: 0,35 N/mm² Húzószilárdság: 0,08 N/mm² Tűzállóság: nem éghető A1 euro osztály Profilozás: sima Hővezetési tényező: λ = 0,045 W/(mK) Páradiffuzió: μ = 3 (YTONG P2-0,5 μ = 6) Szorpciós vízfelvétel: 6 m% (23 C 80% rel. páratartalmon) Összenyomódás: 1 mm (1000 N nyomóerő hatására) Alulról hűlő födém Külső oldali hőszigetelés Magastető szigetelés Lapostető szigetelés Falak belső oldali hőszigetelése XELLA MAGYARORSZÁG Kft. 33. oldal XELLA MAGYARORSZÁG Kft. 34. oldal V. YTONG MULTIPOR HŐSZIGETELÉS YTONG MULTIPOR HŐSZIGETELÉS FELHASZNÁLÁSI TERÜLETEK Falak belső oldali hőszigetelése Lehetséges megoldások V. YTONG MULTIPOR BELSŐ OLDALON Belső oldali fal hőszigetelés Megoldás: kapillárisan aktív és páraáteresztő kálciumszilikát hőszigeteléssel belső külső 1. Párazáró réteg beépítésével 1 Alacsony hőmérséklet a hőszigetelés hideg oldalán 2 Kondenzáció a szerkezetbe jutó pára hatására Pára 2. Párazáró / vízzáró hőszigetelő anyaggal (pl. habüveg) 3 Gyors kiszáradás a kapilláris erő hatására 1 Hőmérséklet 3. Kapiláraktív kálciumszilikát hőszigeteléssel Ezáltal gyorsabb száradás és, a magas lokális nedvességtartalom kiküszöbölése A lúgos közeg megakadályozza a penész kialakulását is 2 3 Páratartalom XELLA MAGYARORSZÁG Kft. 35. oldal XELLA MAGYARORSZÁG Kft. 36. oldal 6

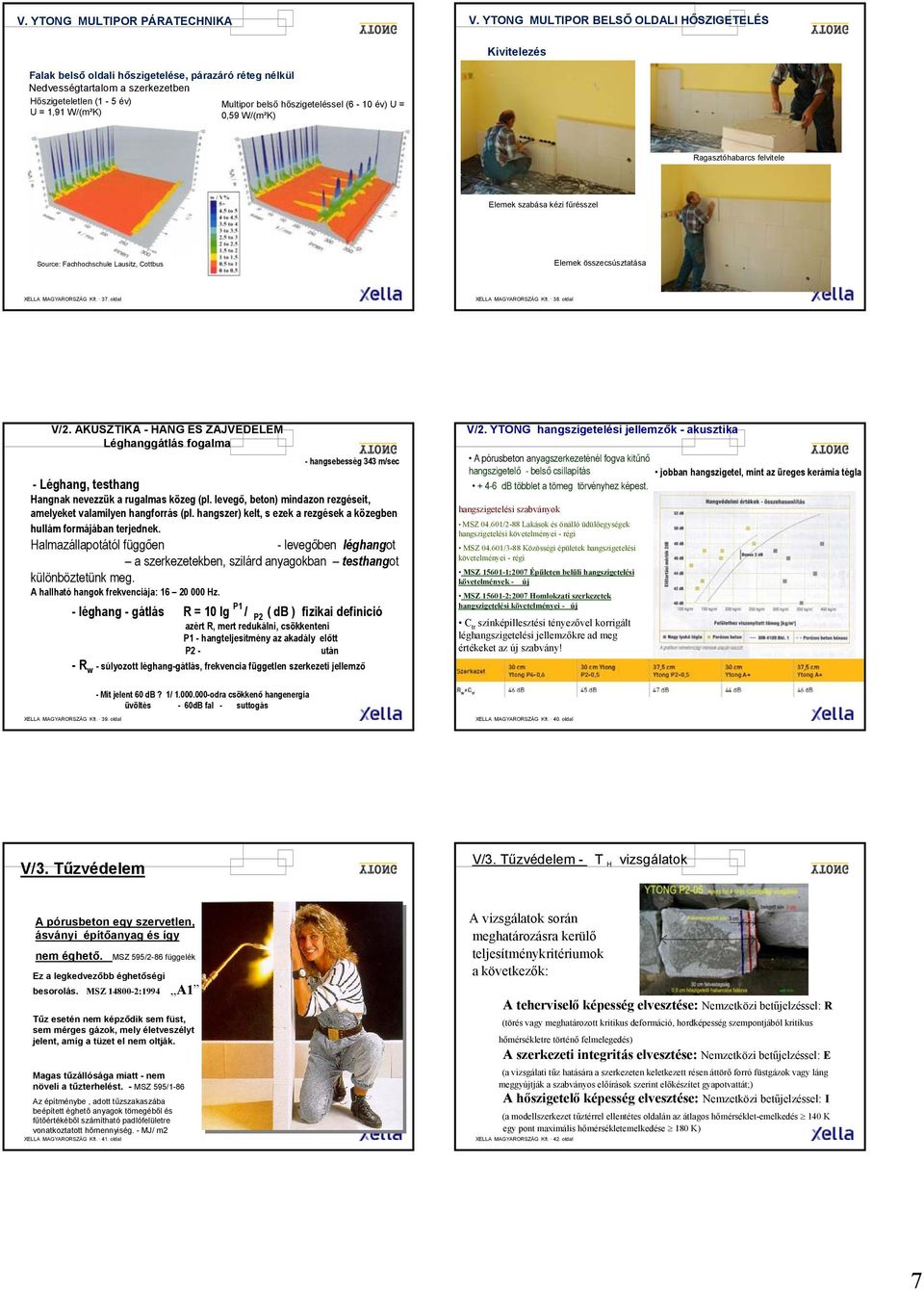

7 V. YTONG MULTIPOR PÁRATECHNIKA V. YTONG MULTIPOR BELSŐ OLDALI HŐSZIGETELÉS Kivitelezés Falak belső oldali hőszigetelése, párazáró réteg nélkül Nedvességtartalom a szerkezetben Hőszigeteletlen (1-5 év) U = 1,91 W/(m²K) Multipor belső hőszigeteléssel (6-10 év) U = 0,59 W/(m²K) Ragasztóhabarcs felvitele Elemek szabása kézi fűrésszel Source: Fachhochschule Lausitz, Cottbus Elemek összecsúsztatása XELLA MAGYARORSZÁG Kft. 37. oldal XELLA MAGYARORSZÁG Kft. 38. oldal V/2. AKUSZTIKA - HANG ÉS ZAJVÉDELEM Léghanggátlás fogalma - hangsebesség 343 m/sec - Léghang, testhang Hangnak nevezzük a rugalmas közeg (pl. levegő, beton) mindazon rezgéseit, amelyeket valamilyen hangforrás (pl. hangszer) kelt, s ezek a rezgések a közegben hullám formájában terjednek. Halmazállapotától függően - levegőben léghangot a szerkezetekben, szilárd anyagokban testhangot különböztetünk meg. A hallható hangok frekvenciája: Hz. - léghang - gátlás R = 10 lg P1 / P2 ( db ) fizikai definició azért R, mert redukálni, csökkenteni P1 - hangteljesítmény az akadály előtt P2 - után -R w - súlyozott léghang-gátlás, frekvencia független szerkezeti jellemző V/2. YTONG hangszigetelési jellemzők - akusztika A pórusbeton anyagszerkezeténél fogva kitűnő hangszigetelő -belső csillapítás jobban hangszigetel, mint az üreges kerámia tégla db többlet a tömeg törvényhez képest. hangszigetelési szabványok MSZ /2-88 Lakások és önálló üdülőegységek hangszigetelési követelményei - régi MSZ /3-88 Közösségi épületek hangszigetelési követelményei - régi MSZ :2007 Épületen belüli hangszigetelési követelmények - új MSZ :2007 Homlokzati szerkezetek hangszigetelési követelményei - új C tr színképillesztési tényezővel korrigált léghangszigetelési jellemzőkre ad meg értékeket az új szabvány! - Mit jelent 60 db? 1/ odra csökkenő hangenergia üvöltés - 60dB fal - suttogás XELLA MAGYARORSZÁG Kft. 39. oldal XELLA MAGYARORSZÁG Kft. 40. oldal V/3. Tűzvédelem V/3. Tűzvédelem - T H vizsgálatok A pórusbeton egy szervetlen, ásványi építőanyag és így nem éghető. MSZ 595/2-86 függelék Ez a legkedvezőbb éghetőségi besorolás. MSZ :1994 A1 Tűz esetén nem képződik sem füst, sem mérges gázok, mely életveszélyt jelent, amíg a tüzet el nem oltják. Magas tűzállósága miatt - nem növeli a tűzterhelést. - MSZ 595/1-86 Az építménybe, adott tűzszakaszába beépített éghető anyagok tömegéből és fűtőértékéből számítható padlófelületre vonatkoztatott hőmennyiség. - MJ/ m2 XELLA MAGYARORSZÁG Kft. 41. oldal A vizsgálatok során meghatározásra kerülő teljesítménykritériumok a következők: A teherviselő képesség elvesztése: Nemzetközi betűjelzéssel: R (törés vagy meghatározott kritikus deformáció, hordképesség szempontjából kritikus hőmérsékletre történő felmelegedés) A szerkezeti integritás elvesztése: Nemzetközi betűjelzéssel: E (a vizsgálati tűz hatására a szerkezeten keletkezett résen áttörő forró füstgázok vagy láng meggyújtják a szabványos előírások szerint előkészítet gyapotvattát;) A hőszigetelő képesség elvesztése: Nemzetközi betűjelzéssel: I (a modellszerkezet tűztérrel ellentétes oldalán az átlagos hőmérséklet-emelkedés 140 K egy pont maximális hőmérsékletemelkedése 180 K) XELLA MAGYARORSZÁG Kft. 42. oldal 7

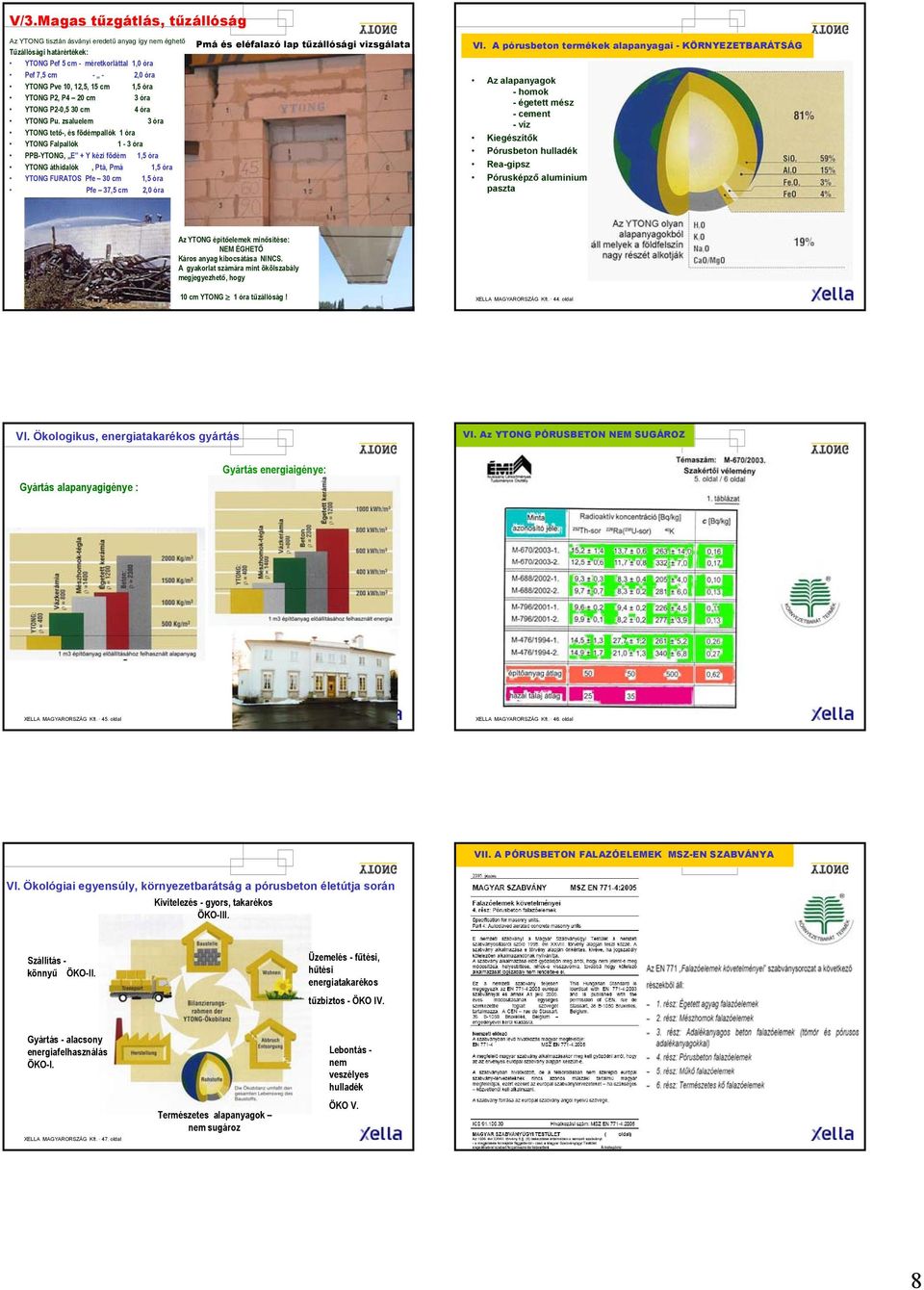

8 V/3.Magas tűzgátlás, tűzállóság Az YTONG tisztán ásványi eredetű anyag így nem éghető Tűzállósági határértékek: YTONG Pef 5 cm - méretkorláttal 1,0 óra Pef 7,5 cm - - 2,0 óra YTONG Pve 10, 12,5, 15 cm 1,5 óra YTONG P2, P4 20 cm 3 óra YTONG P2-0,5 30 cm 4 óra YTONG Pu. zsaluelem 3 óra YTONG tető-, és födémpallók 1 óra YTONG Falpallók 1-3 óra PPB-YTONG, E + Y kézi födém 1,5 óra YTONG áthidalók, Ptá, Pmá 1,5 óra YTONG FURATOS Pfe 30 cm 1,5 óra Pfe 37,5 cm 2,0 óra Pmá és eléfalazó lap tűzállósági vizsgálata VI. A pórusbeton termékek alapanyagai - KÖRNYEZETBARÁTSÁG Az alapanyagok - homok - égetett mész - cement -víz Kiegészítők Pórusbeton hulladék Rea-gipsz Pórusképző aluminium paszta Az YTONG építőelemek minősítése: NEM ÉGHETŐ Káros anyag kibocsátása NINCS. A gyakorlat számára mint ökölszabály megjegyezhető, hogy XELLA MAGYARORSZÁG Kft. 43. oldal 10 cm YTONG 1 óra tűzállóság! XELLA MAGYARORSZÁG Kft. 44. oldal VI. Ökologikus, energiatakarékos gyártás VI. Az YTONG PÓRUSBETON NEM SUGÁROZ Gyártás alapanyagigénye : Gyártás energiaigénye: XELLA MAGYARORSZÁG Kft. 45. oldal XELLA MAGYARORSZÁG Kft. 46. oldal VII. A PÓRUSBETON FALAZÓELEMEK MSZ-EN SZABVÁNYA VI. Ökológiai egyensúly, környezetbarátság a pórusbeton életútja során Kivitelezés - gyors, takarékos ÖKO-III. Szállítás - könnyű ÖKO-II. Üzemelés - fűtési, hűtési energiatakarékos tűzbiztos - ÖKO IV. Gyártás - alacsony energiafelhasználás ÖKO-I. XELLA MAGYARORSZÁG Kft. 47. oldal Természetes alapanyagok nem sugároz Lebontás - nem veszélyes hulladék ÖKO V. XELLA MAGYARORSZÁG Kft. 48. oldal 8

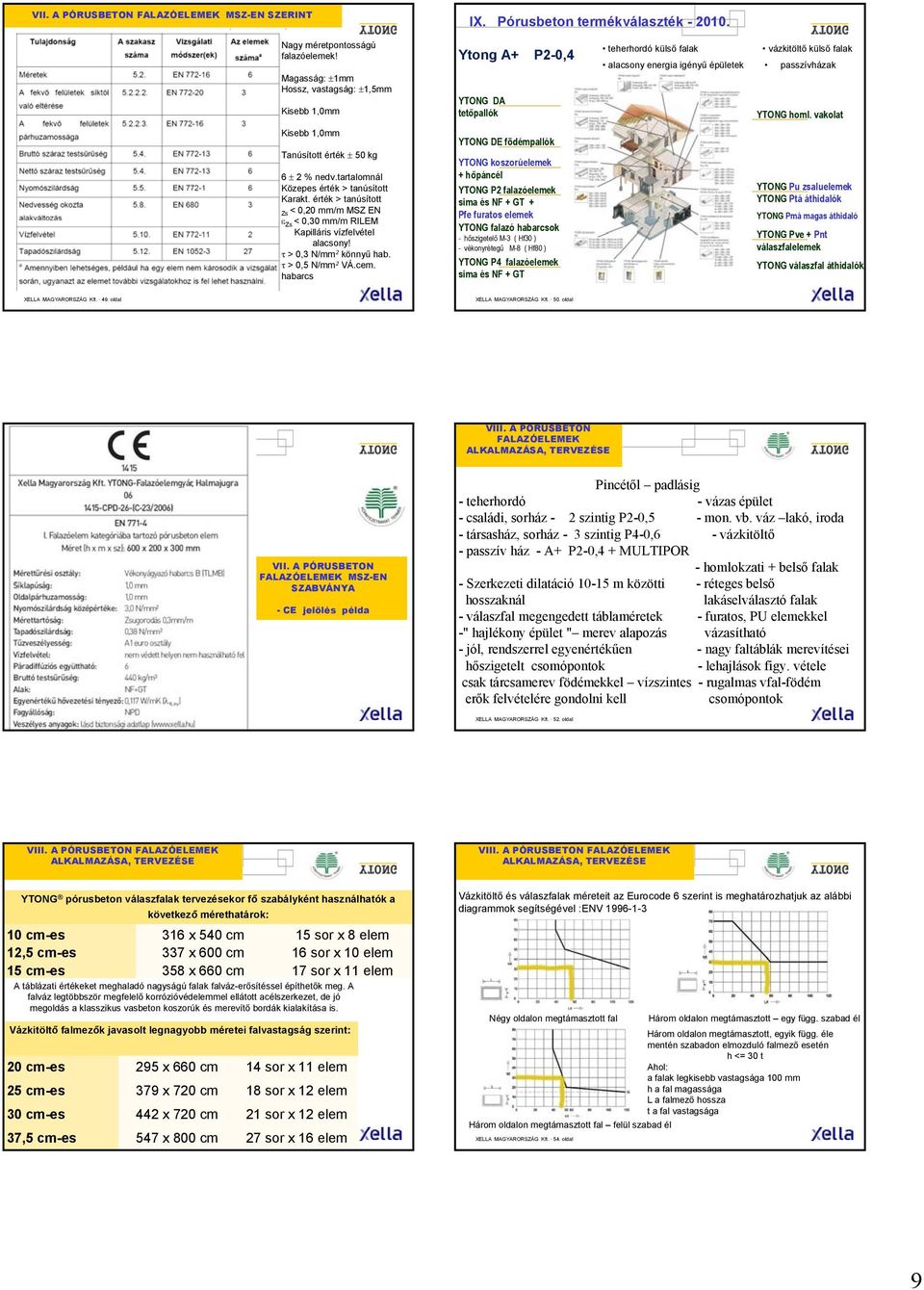

9 VII. A PÓRUSBETON FALAZÓELEMEK MSZ-EN SZERINT IX. Pórusbeton termékválaszték Nagy méretpontosságú falazóelemek! Magasság: ±1mm Hossz, vastagság: ±1,5mm Kisebb 1,0mm Kisebb 1,0mm Tanúsított érték ± 50 kg 6 ± 2 % nedv.tartalomnál Közepes érték > tanúsított Karakt. érték > tanúsított Zs < 0,20 mm/m MSZ EN ε Zs < 0,30 mm/m RILEM Kapilláris vízfelvétel alacsony! τ > 0,3 N/mm 2 könnyű hab. τ > 0,5 N/mm 2 VÁ.cem. habarcs Ytong A+ YTONG DA tetőpallók P2-0,4 YTONG DE födémpallók YTONG koszorúelemek + hőpáncél YTONG P2 falazóelemek sima és NF + GT + Pfe furatos elemek YTONG falazó habarcsok - hőszigetelő M-3 ( Hf30 ) - vékonyrétegű M-8 ( Hf80 ) YTONG P4 falazóelemek sima és NF + GT teherhordó külső falak vázkitöltő külső falak alacsony energia igényű épületek passzívházak YTONG homl. vakolat YTONG Pu zsaluelemek YTONG Ptá áthidalók YTONG Pmá magas áthidaló YTONG Pve + Pnt válaszfalelemek YTONG válaszfal áthidalók XELLA MAGYARORSZÁG Kft. 49. oldal XELLA MAGYARORSZÁG Kft. 50. oldal VIII. A PÓRUSBETON FALAZÓELEMEK ALKALMAZÁSA, TERVEZÉSE VII. A PÓRUSBETON FALAZÓELEMEK MSZ-EN SZABVÁNYA - CE jelölés példa Pincétől padlásig - teherhordó - vázas épület - családi, sorház - 2 szintig P2-0,5 - mon. vb. váz lakó, iroda - társasház, sorház - 3 szintig P4-0,6 - vázkitöltő - passzív ház - A+ P2-0,4 + MULTIPOR - homlokzati + belső falak - Szerkezeti dilatáció m közötti - réteges belső hosszaknál lakáselválasztó falak - válaszfal megengedett táblaméretek - furatos, PU elemekkel -" hajlékony épület " merev alapozás vázasítható - jól, rendszerrel egyenértékűen - nagy faltáblák merevítései hőszigetelt csomópontok - lehajlások figy. vétele csak tárcsamerev födémekkel vízszintes - rugalmas vfal-födém erők felvételére gondolni kell csomópontok XELLA MAGYARORSZÁG Kft. 51. oldal XELLA MAGYARORSZÁG Kft. 52. oldal VIII. A PÓRUSBETON FALAZÓELEMEK ALKALMAZÁSA, TERVEZÉSE VIII. A PÓRUSBETON FALAZÓELEMEK ALKALMAZÁSA, TERVEZÉSE YTONG pórusbeton válaszfalak tervezésekor fő szabályként használhatók a következő mérethatárok: 10 cm-es 316 x 540 cm 15 sor x 8 elem 12,5 cm-es 337 x 600 cm 16 sor x 10 elem 15 cm-es 358 x 660 cm 17 sor x 11 elem A táblázati értékeket meghaladó nagyságú falak falváz-erősítéssel építhetők meg. A falváz legtöbbször megfelelő korrózióvédelemmel ellátott acélszerkezet, de jó megoldás a klasszikus vasbeton koszorúk és merevítő bordák kialakítása is. Vázkitöltő falmezők javasolt legnagyobb méretei falvastagság szerint: 20 cm-es 295 x 660 cm 14 sor x 11 elem 25 cm-es 379 x 720 cm 18 sor x 12 elem 30 cm-es 442 x 720 cm 21 sor x 12 elem 37,5 XELLA cm-es MAGYARORSZÁG Kft. 53. oldal 547 x 800 cm 27 sor x 16 elem XELLA MAGYARORSZÁG Kft. 54. oldal Vázkitöltő és válaszfalak méreteit az Eurocode 6 szerint is meghatározhatjuk az alábbi diagrammok segítségével :ENV Négy oldalon megtámasztott fal Három oldalon megtámasztott egy függ. szabad él Három oldalon megtámasztott, egyik függ. éle mentén szabadon elmozduló falmező esetén h <= 30 t Ahol: a falak legkisebb vastagsága 100 mm h a fal magassága L a falmező hossza t a fal vastagsága Három oldalon megtámasztott fal felül szabad él 9

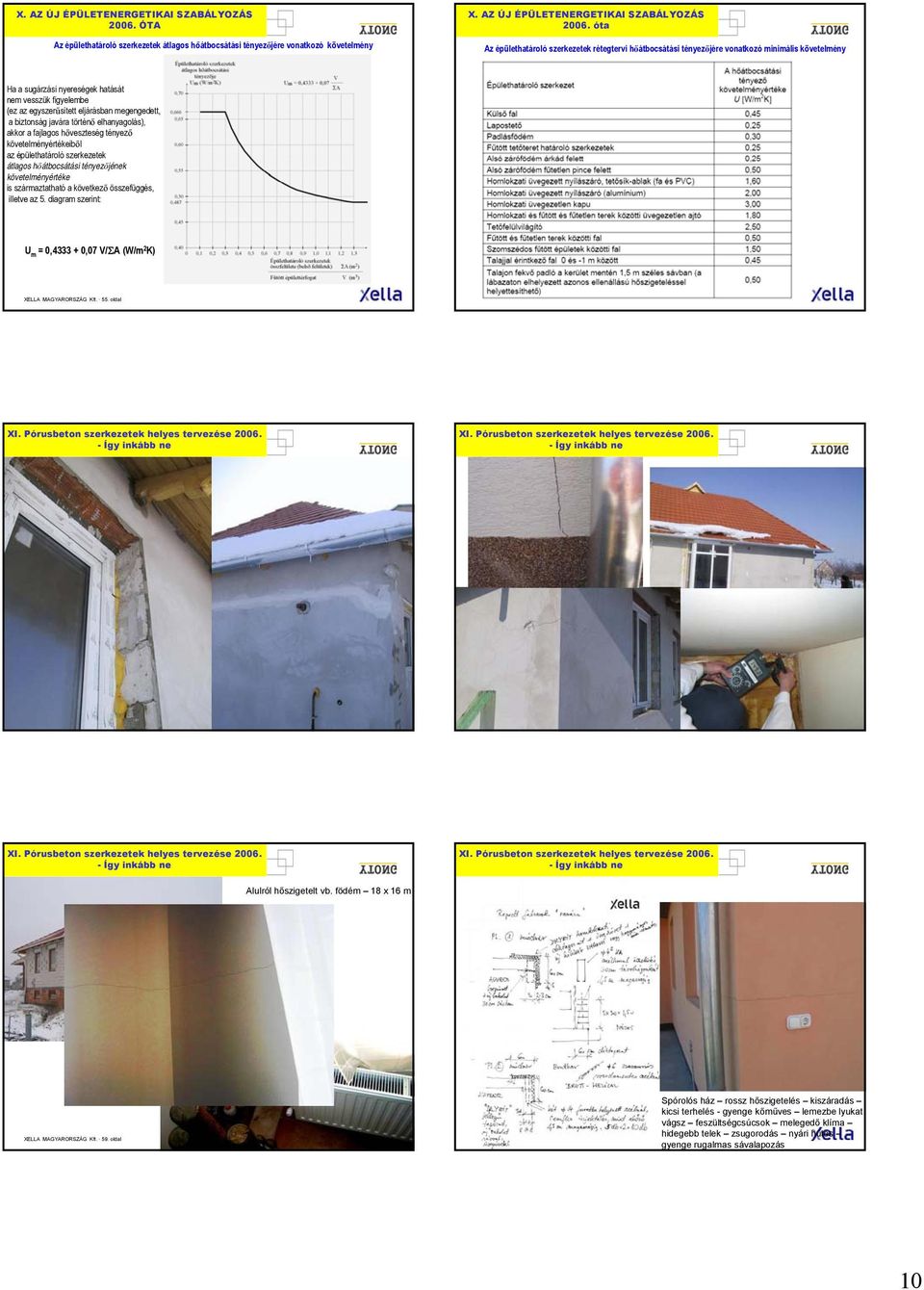

10 X. AZ ÚJ ÉPÜLETENERGETIKAI SZABÁLYOZÁS ÓTA Az épülethatároló szerkezetek átlagos hőátbocsátási tényezőjére vonatkozó követelmény X. AZ ÚJ ÉPÜLETENERGETIKAI SZABÁLYOZÁS óta Az épülethatároló szerkezetek rétegtervi hőátbocsátási tényezőjére vonatkozó minimális követelmény Ha a sugárzási nyereségek hatását nem vesszük figyelembe (ez az egyszerűsített eljárásban megengedett, a biztonság javára történő elhanyagolás), akkor a fajlagos hőveszteség tényező követelményértékeiből az épülethatároló szerkezetek átlagos hőátbocsátási tényezőjének követelményértéke is származtatható a következő összefüggés, illetve az 5. diagram szerint: U m = 0, ,07 V/ΣA (W/m 2 K) XELLA MAGYARORSZÁG Kft. 55. oldal XELLA MAGYARORSZÁG Kft. 56. oldal XI. Pórusbeton szerkezetek helyes tervezése Így inkább ne XI. Pórusbeton szerkezetek helyes tervezése Így inkább ne XELLA MAGYARORSZÁG Kft. 57. oldal XELLA MAGYARORSZÁG Kft. 58. oldal XI. Pórusbeton szerkezetek helyes tervezése Így inkább ne XI. Pórusbeton szerkezetek helyes tervezése Így inkább ne Alulról hőszigetelt vb. födém 18 x 16 m XELLA MAGYARORSZÁG Kft. 59. oldal XELLA MAGYARORSZÁG Kft. 60. oldal Spórolós ház rossz hőszigetelés kiszáradás kicsi terhelés - gyenge kőműves lemezbe lyukat vágsz feszültségcsúcsok melegedő klíma hidegebb telek zsugorodás nyári hűtés gyenge rugalmas sávalapozás 10

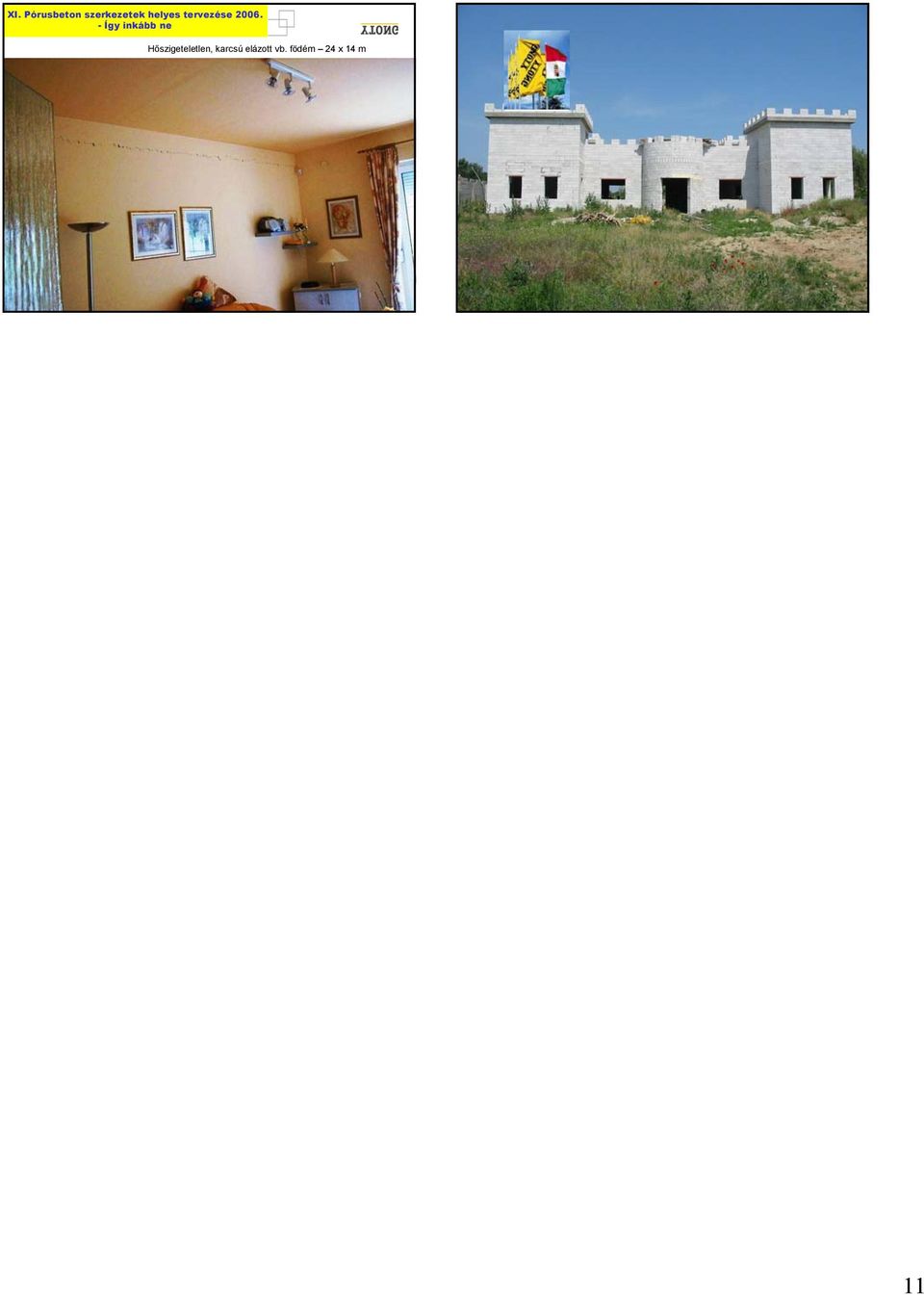

11 XI. Pórusbeton szerkezetek helyes tervezése Így inkább ne Hőszigeteletlen, karcsú elázott vb. födém 24 x 14 m VITRUVIUS Kft. Köszönöm a figyelmet! További kérdésekre szívesen válaszolok! XELLA MAGYARORSZÁG Kft. 61. oldal XELLA MAGYARORSZÁG Kft. 62. oldal 11
