ÁLTALÁNOS ISMERTETO. A gázbeton. Termékeink ( lásd még oldalt )

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "ÁLTALÁNOS ISMERTETO. A gázbeton. Termékeink ( lásd még 13-14. oldalt )"

Veronika Hegedűs
8 évvel ezelőtt
Látták:

2 ÁLTALÁNOS ISMERTETO A gázbeton A BETONBLOC egy olyan, a szerkezetépítéshez valamint a belso térkialakításhoz is ajánlott építoanyag, mely minoségével és kiváló muszaki jellemzoivel a mai építési technológiákhoz alkalmazkodó terméket testesít meg. A zárt légbuborékok millióit magában foglaló anyag kiemelkedo tulajdonságai : - rendkívül könnyü ( testsuruség : kg/m3 között ) ; - magas nyomószilárdságú (Rcn) a blokkokon mért : értékek a kgf/cm2 tartományban találhatók ; - figyelemre méltó hoszigetelo képesség ; - példátlan hotartás ( kellemes klíma ) ; - kiváló tuzállóság ; - könnyu megmunkálás. Stabil tömörségu, a könnyu illetve az extrakönnyu betonkategóriába sorolt. Termékeink ( lásd még oldalt ) Falazóelemek Válaszfalelemek Maxi-válaszfalelemek Mega-falazóelemek Furatos elemek U-elemek Áthidalók Födém- és tetopallók Falpallók : Betonragasztó 2

A zárt légbuborékok millióit magában foglaló anyag kiemelkedo tulajdonságai : - rendkívül könnyü ( testsuruség : 400-700 kg/m3 között ) ; - magas nyomószilárdságú (Rcn) a blokkokon mért : értékek a

3 A BETONBLOC falazó- és válaszfalelemek jellemzoi Teljes kínálat a pincétol a padlásig. Szélesség 5-35 cm. mm-re kalibrált méretpontosság, minimális illesztohézag Anyaga szilárd és kemény Teherhordó Hoszigetelo Hotartó Könnyu Akusztikus csillapítás Tuzgátló, éghetetlen Páraátereszto Homogén építési rendszer Hohídmentes A hagyományosnál sokkal gyorsabb kivitelezés Szakmunkák egyszerubb elvégzése Egyszerubb építkezés 3

Hotartó Könnyu Akusztikus csillapítás Tuzgátló, éghetetlen Páraátereszto Homogén építési rendszer

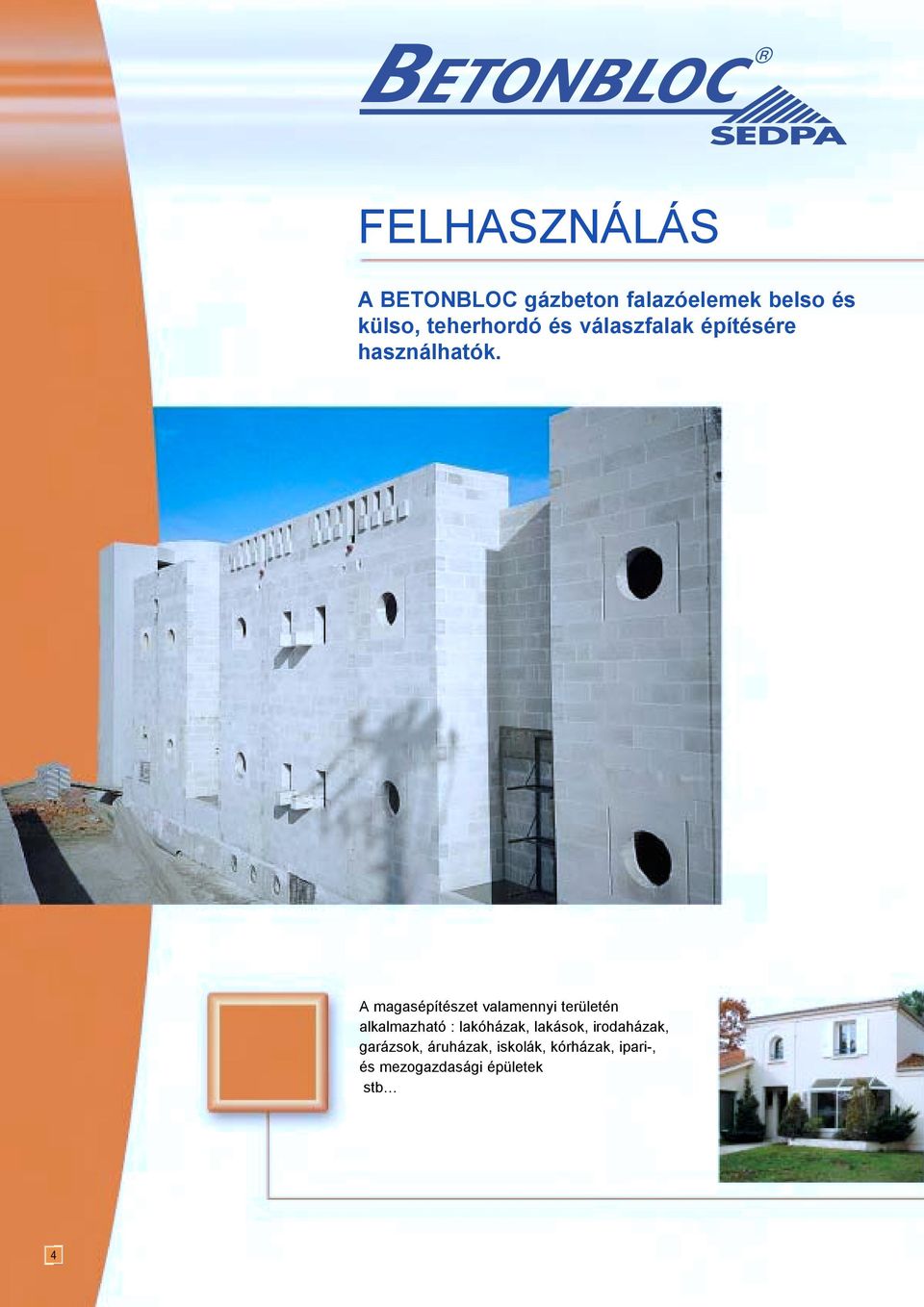

4 FELHASZNÁLÁS A BETONBLOC gázbeton falazóelemek belso és külso, teherhordó és válaszfalak építésére használhatók. A magasépítészet valamennyi területén alkalmazható : lakóházak, lakások, irodaházak, garázsok, áruházak, iskolák, kórházak, ipari-, és mezogazdasági épületek stb 4

A magasépítészet valamennyi területén alkalmazható : lakóházak,

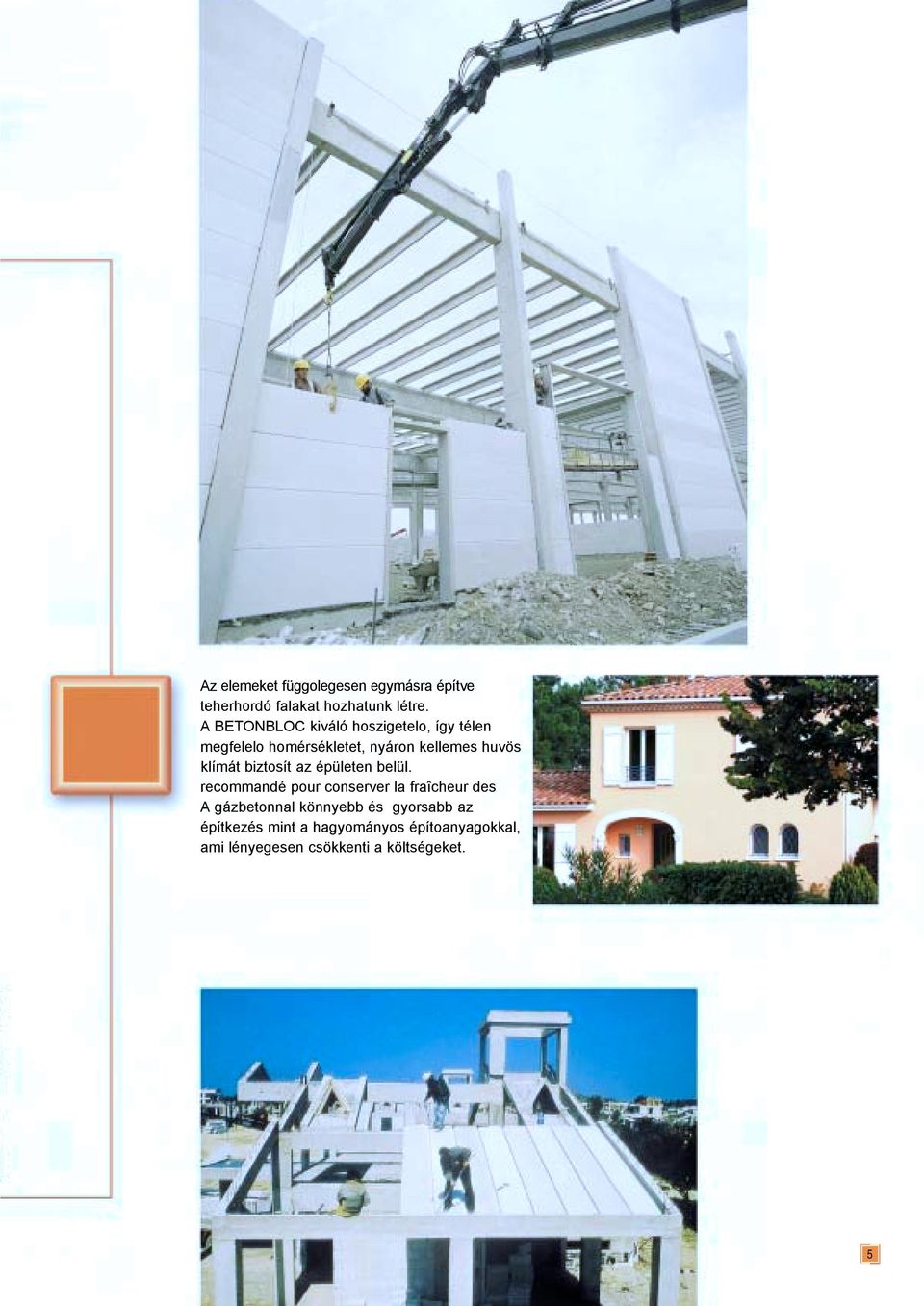

5 Az elemeket függolegesen egymásra építve teherhordó falakat hozhatunk létre. A BETONBLOC kiváló hoszigetelo, így télen megfelelo homérsékletet, nyáron kellemes huvös klímát biztosít az épületen belül. recommandé pour conserver la fraîcheur des A gázbetonnal könnyebb és gyorsabb az építkezés mint a hagyományos építoanyagokkal, ami lényegesen csökkenti a költségeket. 5

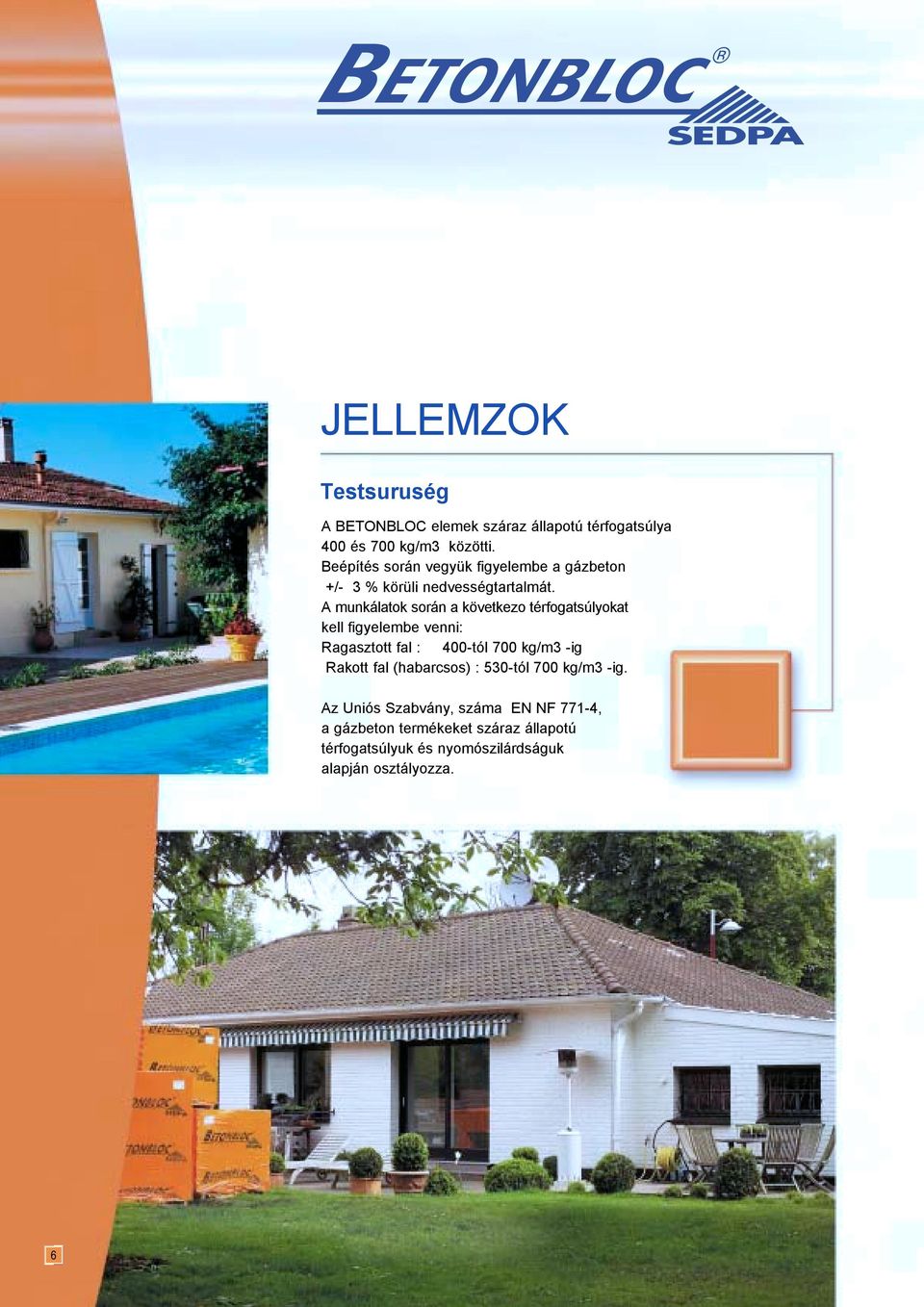

6 JELLEMZOK Testsuruség A BETONBLOC elemek száraz állapotú térfogatsúlya 400 és 700 kg/m3 közötti. Beépítés során vegyük figyelembe a gázbeton +/- 3 % körüli nedvességtartalmát. A munkálatok során a következo térfogatsúlyokat kell figyelembe venni: Ragasztott fal : 400-tól 700 kg/m3 -ig Rakott fal (habarcsos) : 530-tól 700 kg/m3 -ig. Az Uniós Szabvány, száma EN NF 771-4, a gázbeton termékeket száraz állapotú térfogatsúlyuk és nyomószilárdságuk alapján osztályozza. 6

A munkálatok során a következo térfogatsúlyokat kell figyelembe venni: Ragasztott fal : 400-tól 700 kg/m3 -ig Rakott

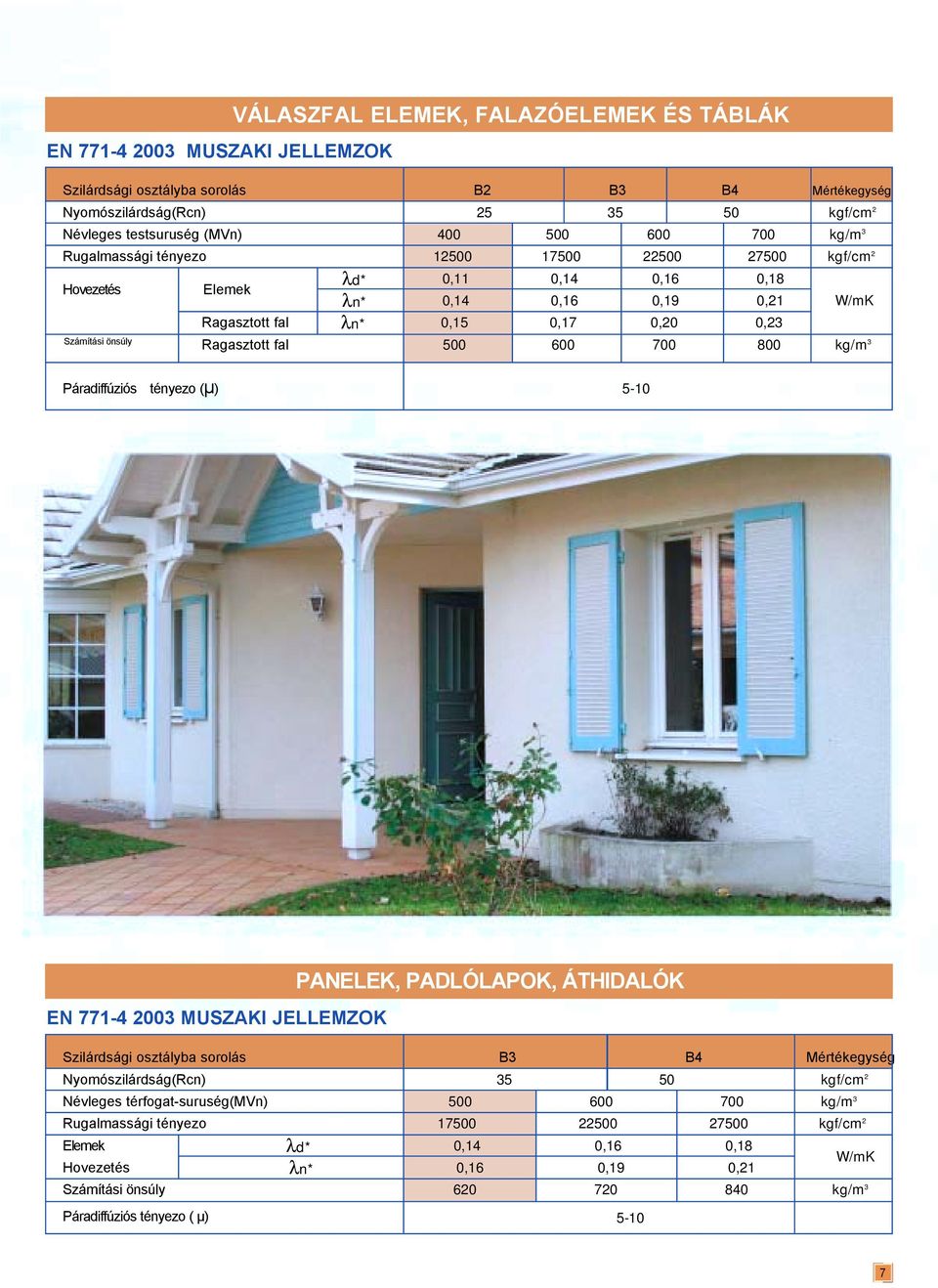

7 Szilárdsági osztályba sorolás B2 B3 B4 Mértékegység Nyomószilárdság(Rcn) kgf/cm 2 Névleges testsuruség (MVn) kg/m 3 Rugalmassági tényezo kgf/cm 2 Hovezetés VÁLASZFAL ELEMEK, FALAZÓELEMEK ÉS TÁBLÁK EN MUSZAKI JELLEMZOK λd* 0,11 0,14 0,16 0,18 Elemek λn* 0,14 0,16 0,19 0,21 W/mK Ragasztott fal λn* 0,15 0,17 0,20 0,23 Számítási önsúly Ragasztott fal kg/m 3 Páradiffúziós tényezo (µ) 5-10 PANELEK, PADLÓLAPOK, ÁTHIDALÓK EN MUSZAKI JELLEMZOK Szilárdsági osztályba sorolás B3 B4 Mértékegység Nyomószilárdság(Rcn) kgf/cm 2 Névleges térfogat-suruség(mvn) kg/m 3 Rugalmassági tényezo kgf/cm 2 Elemek λd* 0,14 0,16 0,18 Hovezetés λn* 0,16 0,19 0,21 W/mK Számítási önsúly kg/m 3 Páradiffúziós tényezo ( µ)

Ragasztott fal 500 600 700 800 kg/m 3 Páradiffúziós tényezo (µ) 5-10 PANELEK, PADLÓLAPOK, ÁTHIDALÓK EN 771-4 2003 MUSZAKI JELLEMZOK Szilárdsági osztályba sorolás B3 B4 Mértékegység

8 GYÁRTÁS Az elemek gyártása Alapanyagok Az alapanyagokat különbözo silókban tárolják. A homokot vagy szárítás után, vagy nedvesítés ( víz hozzáadás) útján finomra orlik. Az alapanyagokat a silókból szivattyúzzák, s pontosan adagolják a víz hozzáadásával történo keveréshez a keverotartályba. A keverés után kapott anyaggal a modellformát 50 %-os szintik töltik fel. A mész és aluminium por vegyi reakciója során hidrogén szabadul fel, mely buborékok sokaságát alkotva megnöveli a térfogatot. Az így keletkezo hidrogén gömbök ( cellák ) helyére nagyon gyorsan levego nyomul. Ezek a cellák egymástól tökéletesen függetlenek ( zárt cellák ) és betonnal vannak körbevéve. Innen a név : gázbeton. Kizárólag ásványi eredetuek : - tiszta fehér-homok - mész - cement - aluminium por Mikor a mész és az aluminium-por reakciója lejátszódik a kapott massza megfelelo konzisztenciát vesz fel így az öntoformából a deformáció veszélye nélkül kiöntheto. A masszát a keményedési fázis elején egy acélszállal a kívánt méretre darabolják. Ezután a BETONBLOC 180 C-os hokezelésen esik át az autoklávban A muvelet során a kálcium-hidroszilikátok felszabadulása a termék végso stabilitását eredményezi. Az autoklávos kezelést követoen a termékek 8-12 óra alatt nyerik el végso szilárdságukat, végso muszaki jellemzoiket, s válnak késztermékké. 8

A mész és aluminium por vegyi reakciója során hidrogén szabadul fel, mely buborékok sokaságát alkotva megnöveli a térfogatot.

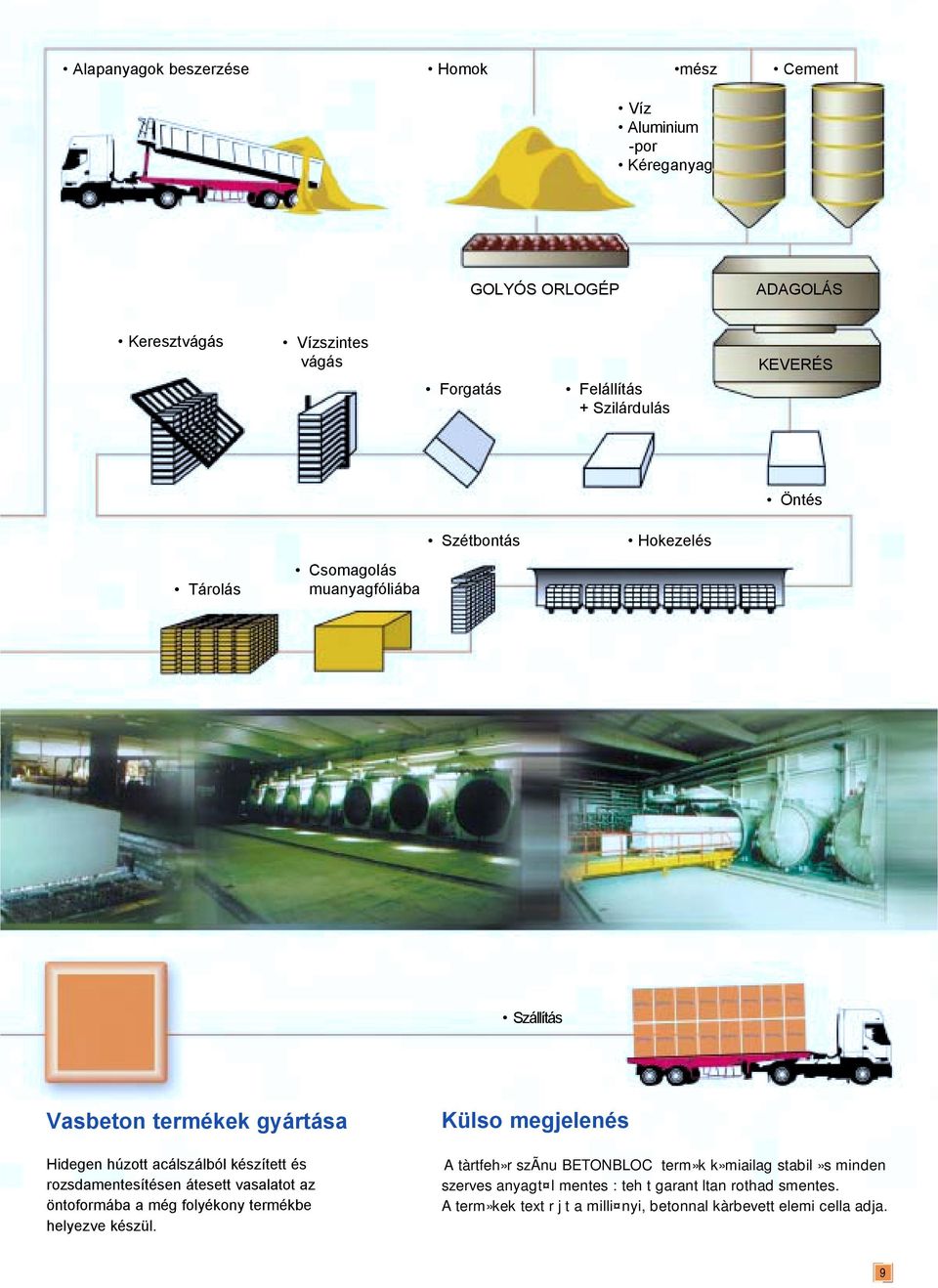

9 Alapanyagok beszerzése Homok mész Cement Víz Aluminium -por Kéreganyag GOLYÓS ORLOGÉP ADAGOLÁS Keresztvágás Vízszintes vágás Forgatás Felállítás + Szilárdulás KEVERÉS Öntés Tárolás Csomagolás muanyagfóliába Szétbontás Hokezelés Szállítás Vasbeton termékek gyártása Hidegen húzott acálszálból készített és rozsdamentesítésen átesett vasalatot az öntoformába a még folyékony termékbe helyezve készül. Külso megjelenés A tàrtfeh»r szãnu BETONBLOC term»k k»miailag stabil»s minden szerves anyagt l mentes : teh t garant ltan rothad smentes. A term»kek text r j t a milli nyi, betonnal kàrbevett elemi cella adja. 9

készített és rozsdamentesítésen átesett vasalatot az öntoformába a még folyékony termékbe helyezve készül.

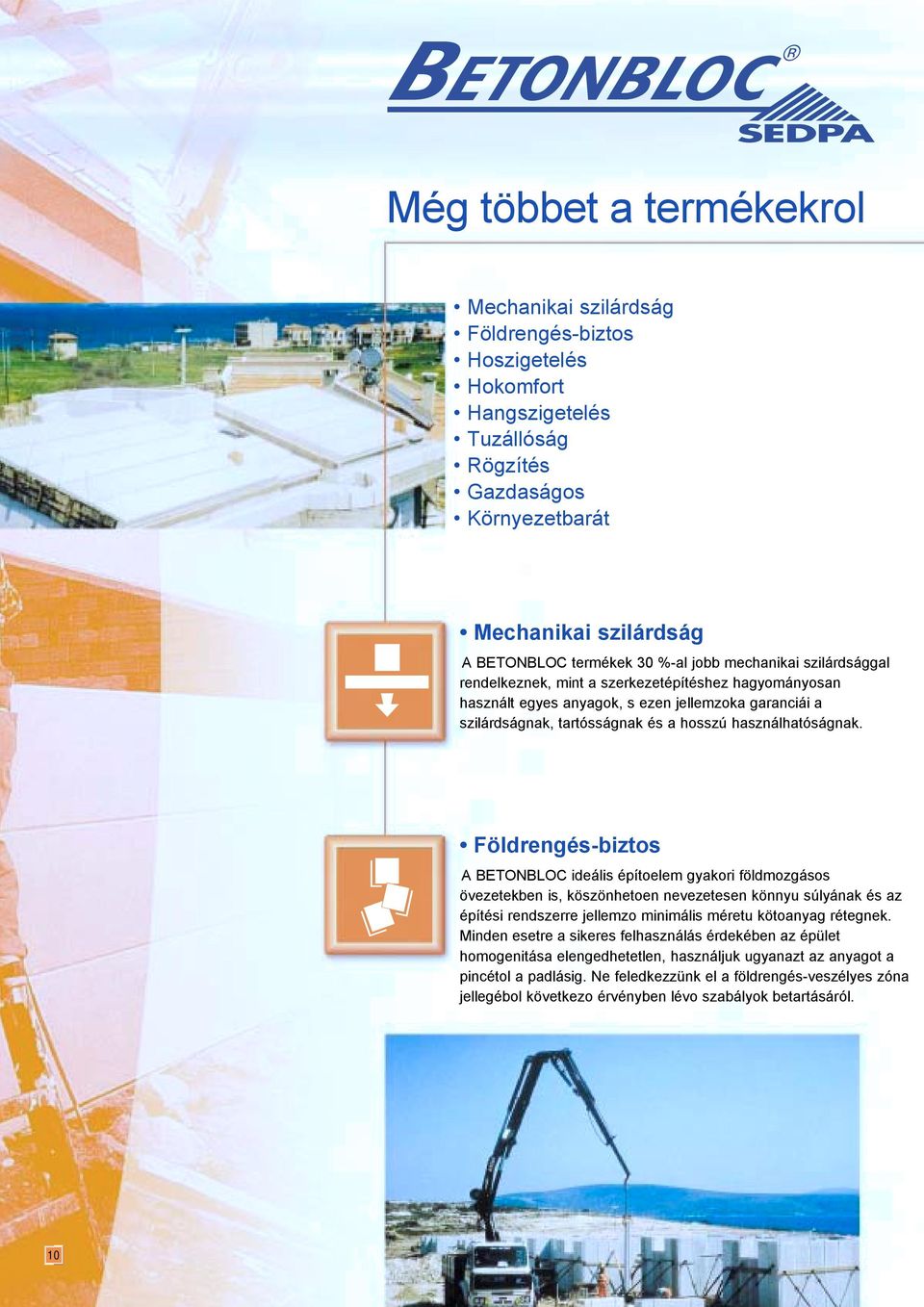

10 Még többet a termékekrol Mechanikai szilárdság Földrengés-biztos Hoszigetelés Hokomfort Hangszigetelés Tuzállóság Rögzítés Gazdaságos Környezetbarát Mechanikai szilárdság A BETONBLOC termékek 30 %-al jobb mechanikai szilárdsággal rendelkeznek, mint a szerkezetépítéshez hagyományosan használt egyes anyagok, s ezen jellemzoka garanciái a szilárdságnak, tartósságnak és a hosszú használhatóságnak. Földrengés-biztos A BETONBLOC ideális építoelem gyakori földmozgásos övezetekben is, köszönhetoen nevezetesen könnyu súlyának és az építési rendszerre jellemzo minimális méretu kötoanyag rétegnek. Minden esetre a sikeres felhasználás érdekében az épület homogenitása elengedhetetlen, használjuk ugyanazt az anyagot a pincétol a padlásig. Ne feledkezzünk el a földrengés-veszélyes zóna jellegébol következo érvényben lévo szabályok betartásáról. 10

Földrengés-biztos A BETONBLOC ideális építoelem gyakori földmozgásos övezetekben is, köszönhetoen nevezetesen könnyu súlyának és az építési rendszerre jellemzo minimális méretu kötoanyag rétegnek.

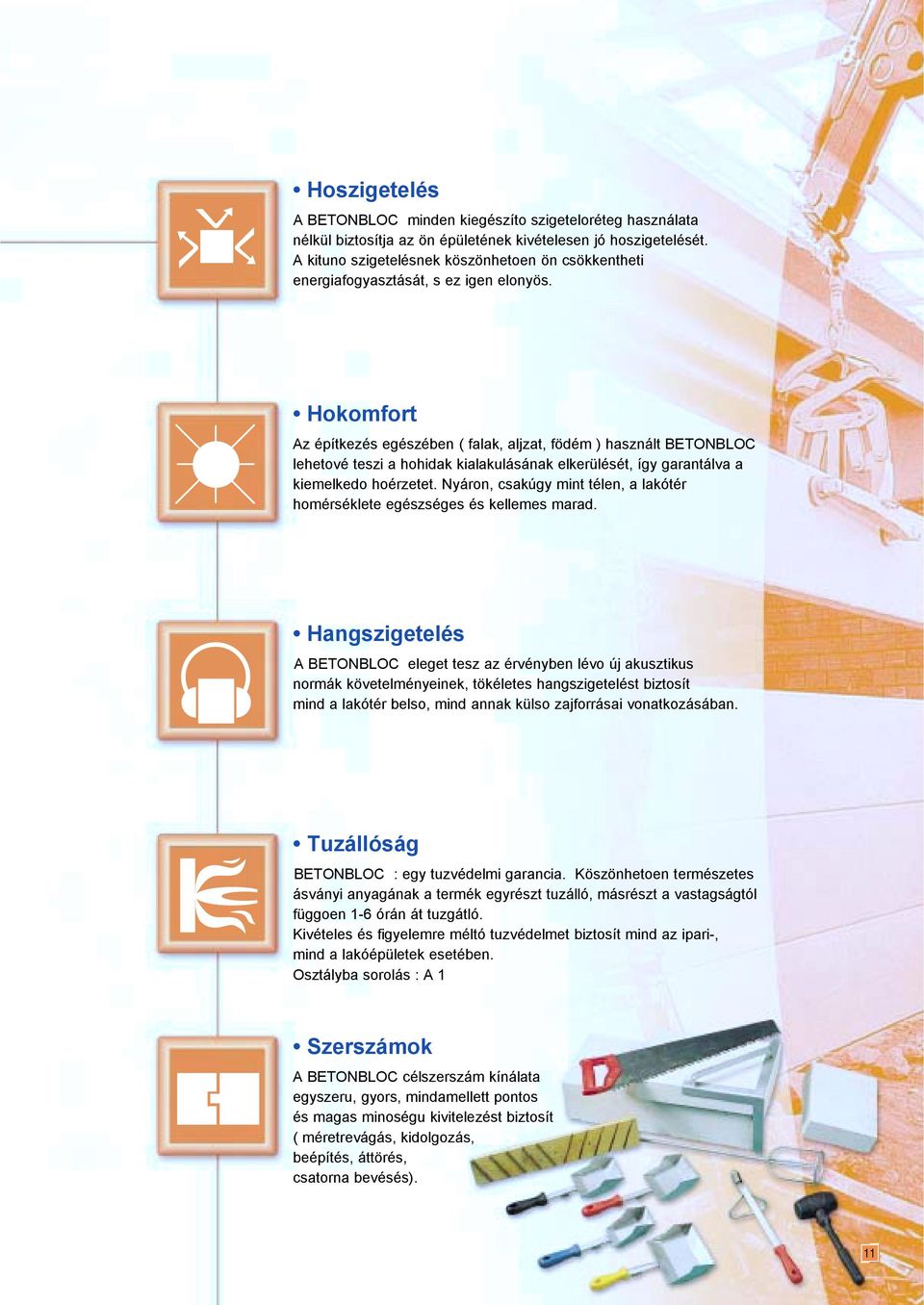

11 Hoszigetelés A BETONBLOC minden kiegészíto szigeteloréteg használata nélkül biztosítja az ön épületének kivételesen jó hoszigetelését. A kituno szigetelésnek köszönhetoen ön csökkentheti energiafogyasztását, s ez igen elonyös. Hokomfort Az építkezés egészében ( falak, aljzat, födém ) használt BETONBLOC lehetové teszi a hohidak kialakulásának elkerülését, így garantálva a kiemelkedo hoérzetet. Nyáron, csakúgy mint télen, a lakótér homérséklete egészséges és kellemes marad. Hangszigetelés A BETONBLOC eleget tesz az érvényben lévo új akusztikus normák követelményeinek, tökéletes hangszigetelést biztosít mind a lakótér belso, mind annak külso zajforrásai vonatkozásában. Tuzállóság BETONBLOC : egy tuzvédelmi garancia. Köszönhetoen természetes ásványi anyagának a termék egyrészt tuzálló, másrészt a vastagságtól függoen 1-6 órán át tuzgátló. Kivételes és figyelemre méltó tuzvédelmet biztosít mind az ipari-, mind a lakóépületek esetében. Osztályba sorolás : A 1 Szerszámok A BETONBLOC célszerszám kínálata egyszeru, gyors, mindamellett pontos és magas minoségu kivitelezést biztosít ( méretrevágás, kidolgozás, beépítés, áttörés, csatorna bevésés). 11

Hokomfort Az építkezés egészében ( falak, aljzat, födém ) használt BETONBLOC lehetové teszi a hohidak kialakulásának elkerülését, így garantálva a kiemelkedo hoérzetet.

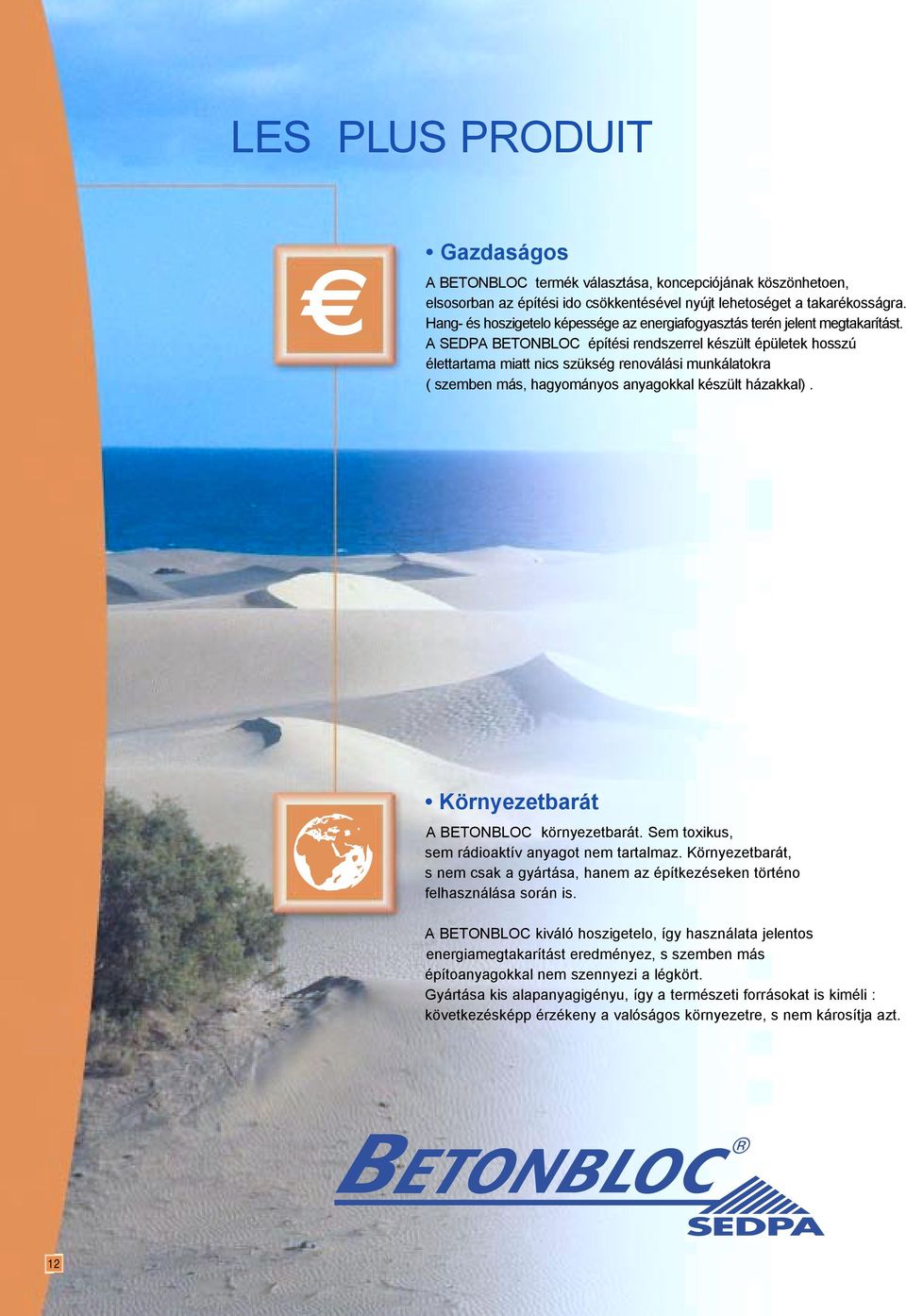

12 LES PLUS PRODUIT Gazdaságos A BETONBLOC termék választása, koncepciójának köszönhetoen, elsosorban az építési ido csökkentésével nyújt lehetoséget a takarékosságra. Hang- és hoszigetelo képessége az energiafogyasztás terén jelent megtakarítást. A SEDPA BETONBLOC építési rendszerrel készült épületek hosszú élettartama miatt nics szükség renoválási munkálatokra ( szemben más, hagyományos anyagokkal készült házakkal). Környezetbarát A BETONBLOC környezetbarát. Sem toxikus, sem rádioaktív anyagot nem tartalmaz. Környezetbarát, s nem csak a gyártása, hanem az építkezéseken történo felhasználása során is. A BETONBLOC kiváló hoszigetelo, így használata jelentos energiamegtakarítást eredményez, s szemben más építoanyagokkal nem szennyezi a légkört. Gyártása kis alapanyagigényu, így a természeti forrásokat is kiméli : következésképp érzékeny a valóságos környezetre, s nem károsítja azt. 12

A SEDPA BETONBLOC építési rendszerrel készült épületek hosszú élettartama miatt nics szükség renoválási munkálatokra ( szemben más, hagyományos anyagokkal készült házakkal).

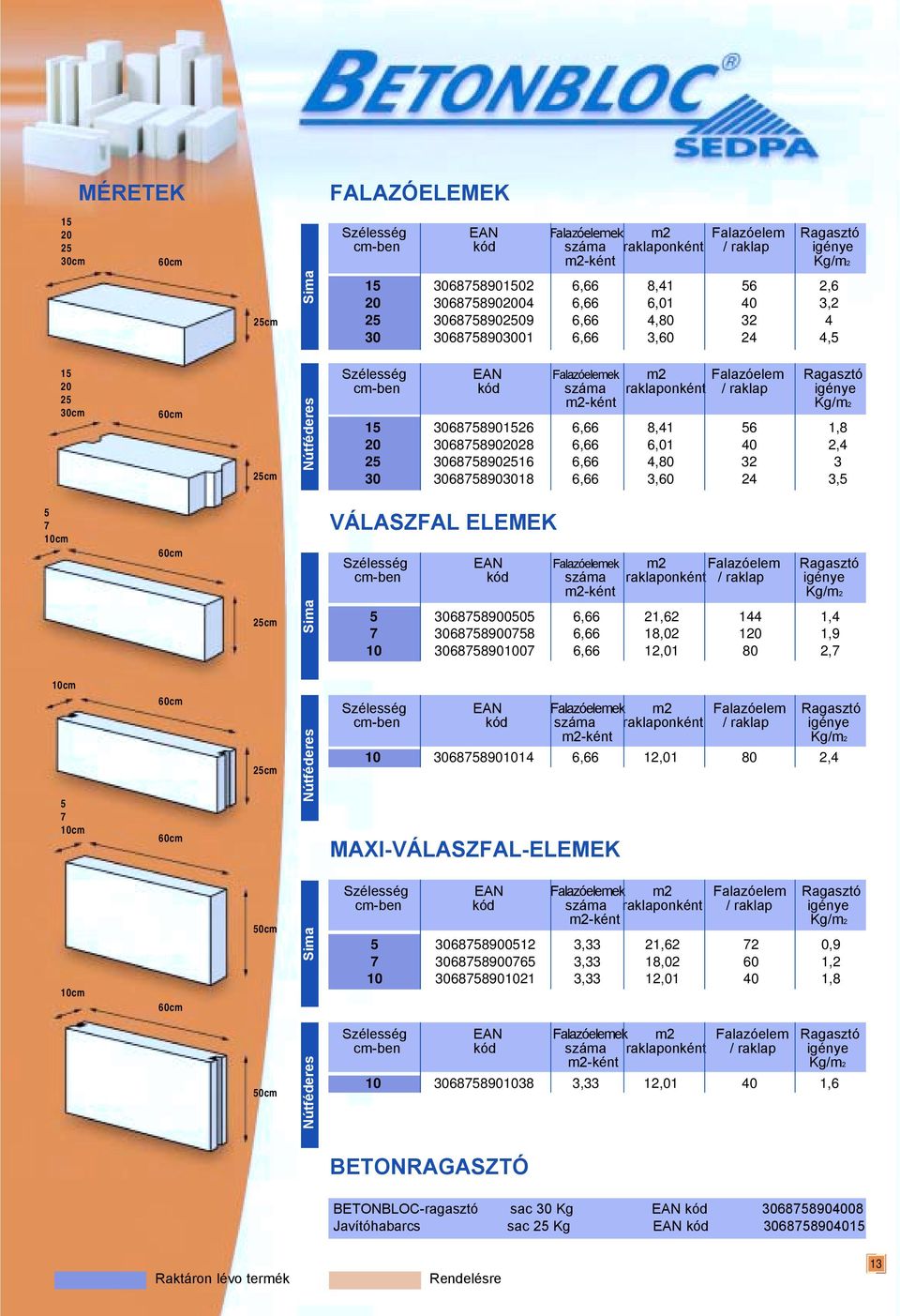

13 MÉRETEK FALAZÓELEMEK cm cm Nútféderes Sima ,66 8, , ,66 6, , ,66 4, ,66 3, , ,66 8, , ,66 6, , ,66 4, ,66 3, , cm VÁLASZFAL ELEMEK 10cm cm Nútféderes Sima ,66 21, , ,66 18, , ,66 12, , ,66 12, ,4 MAXI-VÁLASZFAL-ELEMEK 10cm 50cm 50cm Nútféderes Sima ,33 21, , ,33 18, , ,33 12, , ,33 12, ,6 BETONRAGASZTÓ BETONBLOC-ragasztó sac 30 Kg EAN kód Javítóhabarcs sac 25 Kg EAN kód Raktáron lévo termék Rendelésre 13

3068758900505 6,66 21,62 144 1,4 7 3068758900758 6,66 18,02 120 1,9 10 3068758901007 6,66 12,01 80 2,7 10 3068758901014 6,66 12,01 80 2,4 MAXI-VÁLASZFAL-ELEMEK 10cm 50cm 50cm Nútféderes Sima 5

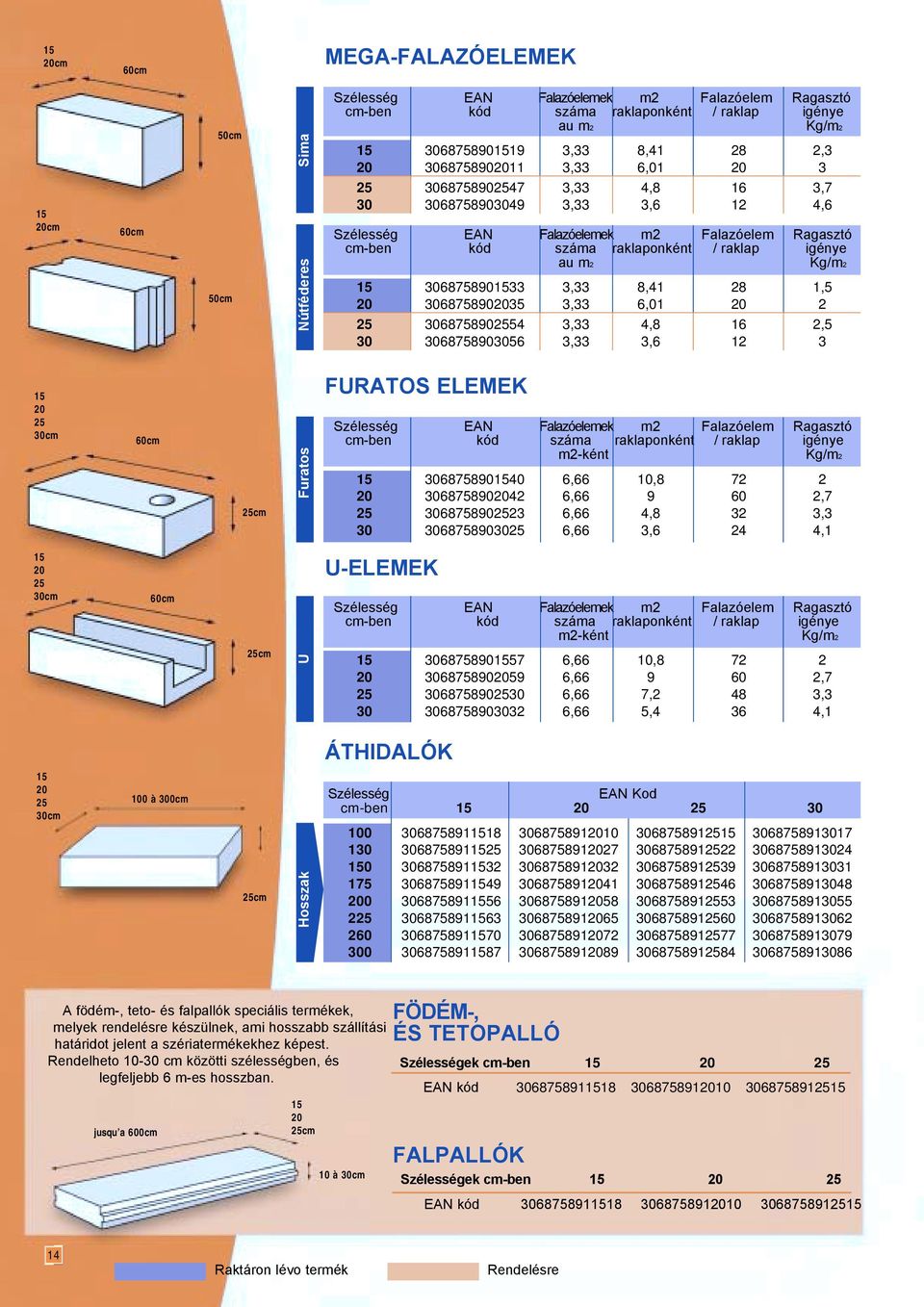

14 15 20cm MEGA-FALAZÓELEMEK 15 20cm 50cm 50cm Nútféderes Sima au m ,33 8, , ,33 6, ,33 4,8 16 3, ,33 3,6 12 4,6 au m ,33 8, , ,33 6, ,33 4,8 16 2, ,33 3, cm cm cm 100 à 300cm Hosszak U Furatos FURATOS ELEMEK ,66 10, , , ,66 4,8 32 3, ,66 3,6 24 4,1 U-ELEMEK ,66 10, , , ,66 7,2 48 3, ,66 5,4 36 4,1 ÁTHIDALÓK Szélesség EAN Kod cm-ben A födém-, teto- és falpallók speciális termékek, melyek rendelésre készülnek, ami hosszabb szállítási határidot jelent a szériatermékekhez képest. Rendelheto cm közötti szélességben, és legfeljebb 6 m-es hosszban. jusqu a 600cm à 30cm FÖDÉM-, ÉS TETOPALLÓ Szélességek cm-ben EAN kód FALPALLÓK Szélességek cm-ben EAN kód Raktáron lévo termék Rendelésre

Furatos FURATOS ELEMEK 15 3068758901540 6,66 10,8 72 2 20 3068758902042 6,66 9 60 2,7 25 3068758902523 6,66 4,8 32 3,3 30 3068758903025 6,66 3,6 24 4,1 U-ELEMEK 15 3068758901557 6,66 10,8 72 2 20

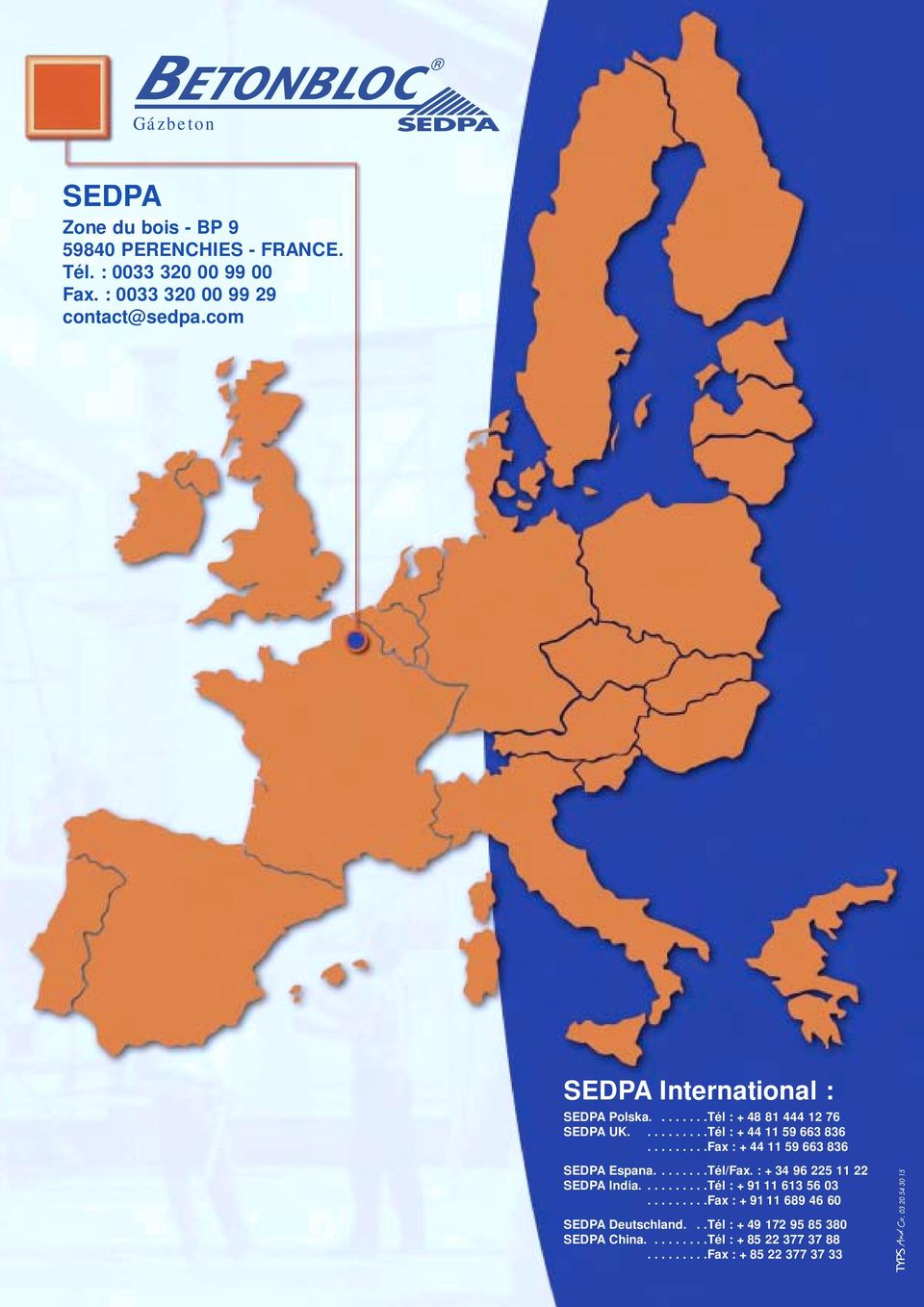

15 Gázbeton SEDPA Zone du bois - BP PERENCHIES - FRANCE. Tél. : Fax. : contact@sedpa.com SEDPA International : SEDPA Polska Tél : SEDPA UK Tél : Fax : SEDPA Espana Tél/Fax. : SEDPA India Tél : Fax : SEDPA Deutschland...Tél : SEDPA China Tél : Fax :

........Fax : +44 11 59 663 836 SEDPA Espana........Tél/Fax. : +34 96 225 11 22 SEDPA India..........Tél : +91 11 613 56 03.
