Tartalomjegyzék. 37 IPS InLine kitüzelési paraméterek

Átírás

1

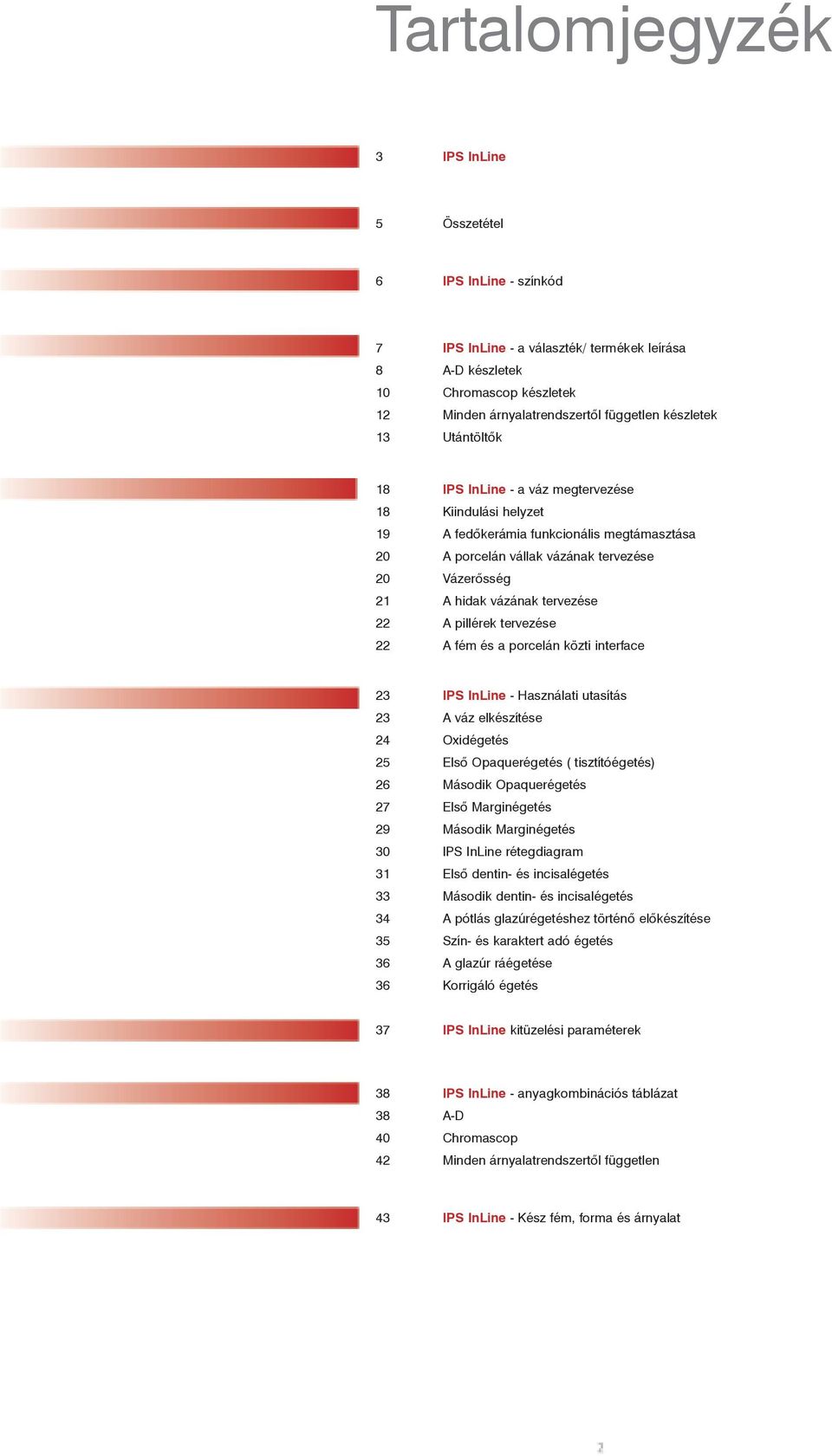

2 Tartalomjegyzék 3 IPS InLine 5 Összetétel 6 IPS InLine - színkód 7 IPS InLine - a választék/ termékek leírása 8 A-D készletek 10 Chromascop készletek 12 Minden árnyalatrendszertõl független készletek 13 Utántöltõk 18 IPS InLine - a váz megtervezése 18 Kiindulási helyzet 19 A fedõkerámia funkcionális megtámasztása 20 A porcelán vállak vázának tervezése 20 Vázerõsség 21 A hidak vázának tervezése 22 A pillérek tervezése 22 A fém és a porcelán közti interface 23 IPS InLine - Használati utasítás 23 A váz elkészítése 24 Oxidégetés 25 Elsõ Opaquerégetés ( tisztítóégetés) 26 Második Opaquerégetés 27 Elsõ Marginégetés 29 Második Marginégetés 30 IPS InLine rétegdiagram 31 Elsõ dentin- és incisalégetés 33 Második dentin- és incisalégetés 34 A pótlás glazúrégetéshez történõ elõkészítése 35 Szín- és karaktert adó égetés 36 A glazúr ráégetése 36 Korrigáló égetés 37 IPS InLine kitüzelési paraméterek 38 IPS InLine - anyagkombinációs táblázat 38 A-D 40 Chromascop 42 Minden árnyalatrendszertõl független 43 IPS InLine - Kész fém, forma és árnyalat

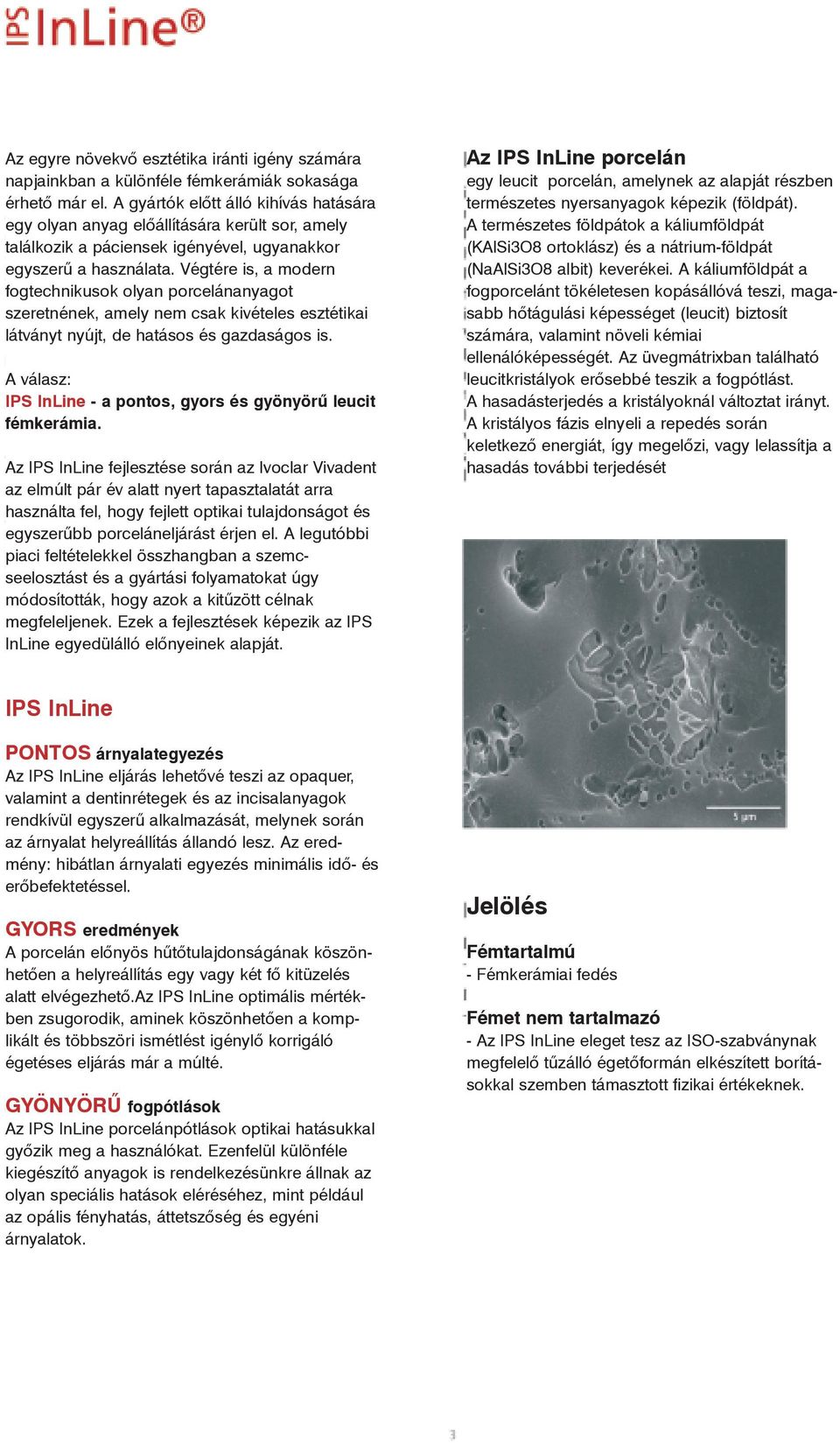

3 Az egyre növekvõ esztétika iránti igény számára napjainkban a különféle fémkerámiák sokasága érhetõ már el. A gyártók elõtt álló kihívás hatására egy olyan anyag elõállítására került sor, amely találkozik a páciensek igényével, ugyanakkor egyszerû a használata. Végtére is, a modern fogtechnikusok olyan porcelánanyagot szeretnének, amely nem csak kivételes esztétikai látványt nyújt, de hatásos és gazdaságos is. A válasz: IPS InLine - a pontos, gyors és gyönyörû leucit fémkerámia. Az IPS InLine fejlesztése során az Ivoclar Vivadent az elmúlt pár év alatt nyert tapasztalatát arra használta fel, hogy fejlett optikai tulajdonságot és egyszerûbb porceláneljárást érjen el. A legutóbbi piaci feltételekkel összhangban a szemcseelosztást és a gyártási folyamatokat úgy módosították, hogy azok a kitûzött célnak megfeleljenek. Ezek a fejlesztések képezik az IPS InLine egyedülálló elõnyeinek alapját. Az IPS InLine porcelán egy leucit porcelán, amelynek az alapját részben természetes nyersanyagok képezik (földpát). A természetes földpátok a káliumföldpát (KAlSi3O8 ortoklász) és a nátrium-földpát (NaAlSi3O8 albit) keverékei. A káliumföldpát a fogporcelánt tökéletesen kopásállóvá teszi, magasabb hõtágulási képességet (leucit) biztosít számára, valamint növeli kémiai ellenálóképességét. Az üvegmátrixban található leucitkristályok erõsebbé teszik a fogpótlást. A hasadásterjedés a kristályoknál változtat irányt. A kristályos fázis elnyeli a repedés során keletkezõ energiát, így megelõzi, vagy lelassítja a hasadás további terjedését IPS InLine PONTOS árnyalategyezés Az IPS InLine eljárás lehetõvé teszi az opaquer, valamint a dentinrétegek és az incisalanyagok rendkívül egyszerû alkalmazását, melynek során az árnyalat helyreállítás állandó lesz. Az eredmény: hibátlan árnyalati egyezés minimális idõ- és erõbefektetéssel. GYORS eredmények A porcelán elõnyös hûtõtulajdonságának köszönhetõen a helyreállítás egy vagy két fõ kitüzelés alatt elvégezhetõ.az IPS InLine optimális mértékben zsugorodik, aminek köszönhetõen a komplikált és többszöri ismétlést igénylõ korrigáló égetéses eljárás már a múlté. GYÖNYÖRÛ fogpótlások Az IPS InLine porcelánpótlások optikai hatásukkal gyõzik meg a használókat. Ezenfelül különféle kiegészítõ anyagok is rendelkezésünkre állnak az olyan speciális hatások eléréséhez, mint például az opális fényhatás, áttetszõség és egyéni árnyalatok. Jelölés Fémtartalmú - Fémkerámiai fedés Fémet nem tartalmazó - Az IPS InLine eleget tesz az ISO-szabványnak megfelelõ tûzálló égetõformán elkészített borításokkal szemben támasztott fizikai értékeknek.

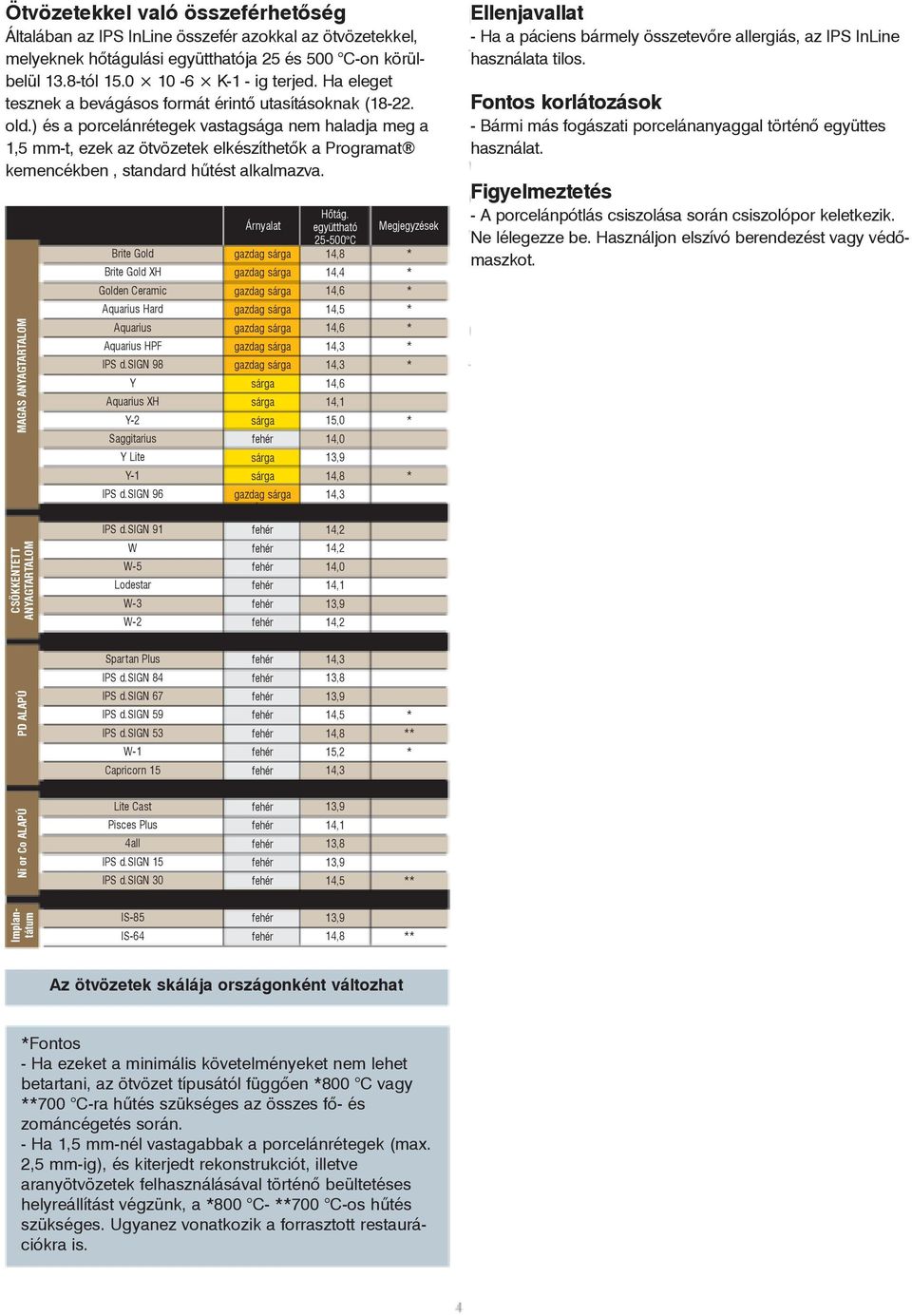

4 Ötvözetekkel való összeférhetõség Általában az IPS InLine összefér azokkal az ötvözetekkel, melyeknek hõtágulási együtthatója 25 és 500 C-on körülbelül 13.8-tól K-1 - ig terjed. Ha eleget tesznek a bevágásos formát érintõ utasításoknak ( old.) és a porcelánrétegek vastagsága nem haladja meg a 1,5 mm-t, ezek az ötvözetek elkészíthetõk a Programat kemencékben, standard hûtést alkalmazva. MAGAS ANYAGTARTALOM Brite Gold Brite Gold XH Golden Ceramic Aquarius Hard Aquarius Aquarius HPF IPS d.sign 98 Y Aquarius XH Y-2 Saggitarius Y Lite Y-1 IPS d.sign 96 Árnyalat gazdag sárga gazdag sárga gazdag sárga gazdag sárga gazdag sárga gazdag sárga gazdag sárga sárga sárga sárga fehér sárga sárga gazdag sárga Hõtág. együttható C 14,8 14,4 14,6 14,5 14,6 14,3 14,3 14,6 14,1 15,0 14,0 13,9 14,8 14,3 Megjegyzések * * * * * * * * * Ellenjavallat - Ha a páciens bármely összetevõre allergiás, az IPS InLine használata tilos. Fontos korlátozások - Bármi más fogászati porcelánanyaggal történõ együttes használat. Figyelmeztetés - A porcelánpótlás csiszolása során csiszolópor keletkezik. Ne lélegezze be. Használjon elszívó berendezést vagy védõmaszkot. CSÖKKENTETT ANYAGTARTALOM IPS d.sign 91 W W-5 Lodestar W-3 W-2 fehér fehér fehér fehér fehér fehér 14,2 14,2 14,0 14,1 13,9 14,2 PD ALAPÚ Spartan Plus IPS d.sign 84 IPS d.sign 67 IPS d.sign 59 IPS d.sign 53 W-1 Capricorn 15 fehér fehér fehér fehér fehér fehér fehér 14,3 13,8 13,9 14,5 14,8 15,2 14,3 * ** * Ni or Co ALAPÚ Lite Cast Pisces Plus 4all IPS d.sign 15 IPS d.sign 30 fehér fehér fehér fehér fehér 13,9 14,1 13,8 13,9 14,5 ** Implantátum IS-85 IS-64 fehér fehér 13,9 14,8 ** Az ötvözetek skálája országonként változhat *Fontos - Ha ezeket a minimális követelményeket nem lehet betartani, az ötvözet típusától függõen *800 C vagy **700 C-ra hûtés szükséges az összes fõ- és zománcégetés során. - Ha 1,5 mm-nél vastagabbak a porcelánrétegek (max. 2,5 mm-ig), és kiterjedt rekonstrukciót, illetve aranyötvözetek felhasználásával történõ beültetéses helyreállítást végzünk, a *800 C- **700 C-os hûtés szükséges. Ugyanez vonatkozik a forrasztott restaurációkra is.

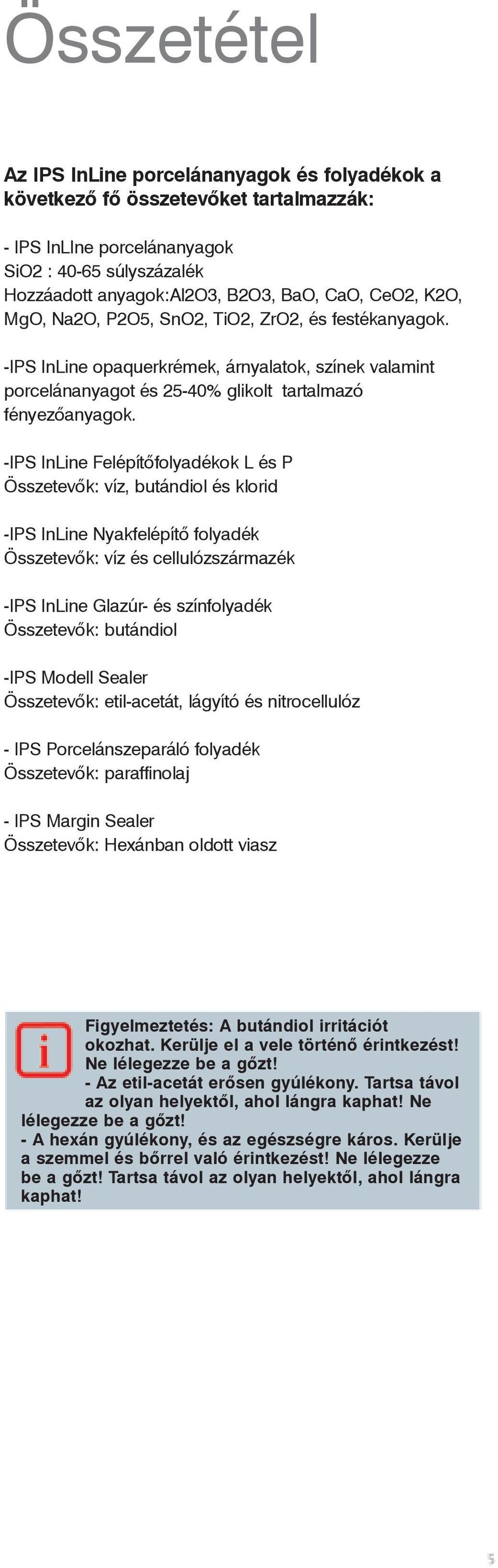

5 Összetétel Az IPS InLine porcelánanyagok és folyadékok a következõ fõ összetevõket tartalmazzák: - IPS InLIne porcelánanyagok SiO2 : súlyszázalék Hozzáadott anyagok:al2o3, B2O3, BaO, CaO, CeO2, K2O, MgO, Na2O, P2O5, SnO2, TiO2, ZrO2, és festékanyagok. -IPS InLine opaquerkrémek, árnyalatok, színek valamint porcelánanyagot és 25-40% glikolt tartalmazó fényezõanyagok. -IPS InLine Felépítõfolyadékok L és P Összetevõk: víz, butándiol és klorid -IPS InLine Nyakfelépítõ folyadék Összetevõk: víz és cellulózszármazék -IPS InLine Glazúr- és színfolyadék Összetevõk: butándiol -IPS Modell Sealer Összetevõk: etil-acetát, lágyító és nitrocellulóz - IPS Porcelánszeparáló folyadék Összetevõk: paraffinolaj - IPS Margin Sealer Összetevõk: Hexánban oldott viasz Figyelmeztetés: A butándiol irritációt okozhat. Kerülje el a vele történõ érintkezést! Ne lélegezze be a gõzt! - Az etil-acetát erõsen gyúlékony. Tartsa távol az olyan helyektõl, ahol lángra kaphat! Ne lélegezze be a gõzt! - A hexán gyúlékony, és az egészségre káros. Kerülje a szemmel és bõrrel való érintkezést! Ne lélegezze be a gõzt! Tartsa távol az olyan helyektõl, ahol lángra kaphat!

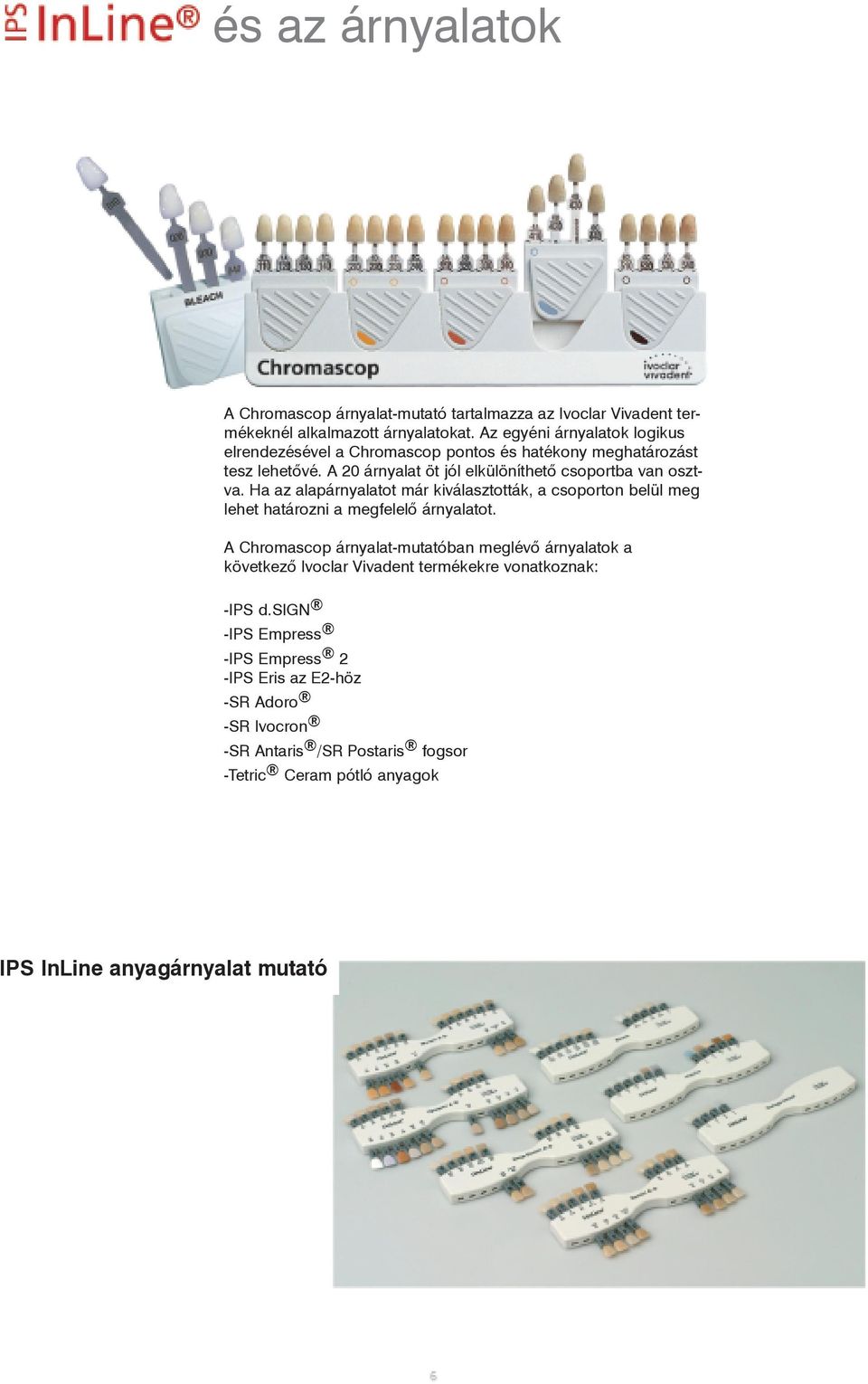

6 és az árnyalatok A Chromascop árnyalat-mutató tartalmazza az Ivoclar Vivadent termékeknél alkalmazott árnyalatokat. Az egyéni árnyalatok logikus elrendezésével a Chromascop pontos és hatékony meghatározást tesz lehetõvé. A 20 árnyalat öt jól elkülöníthetõ csoportba van osztva. Ha az alapárnyalatot már kiválasztották, a csoporton belül meg lehet határozni a megfelelõ árnyalatot. A Chromascop árnyalat-mutatóban meglévõ árnyalatok a következõ Ivoclar Vivadent termékekre vonatkoznak: -IPS d.sign -IPS Empress -IPS Empress 2 -IPS Eris az E2-höz -SR Adoro -SR Ivocron -SR Antaris /SR Postaris fogsor -Tetric Ceram pótló anyagok IPS InLine anyagárnyalat mutató

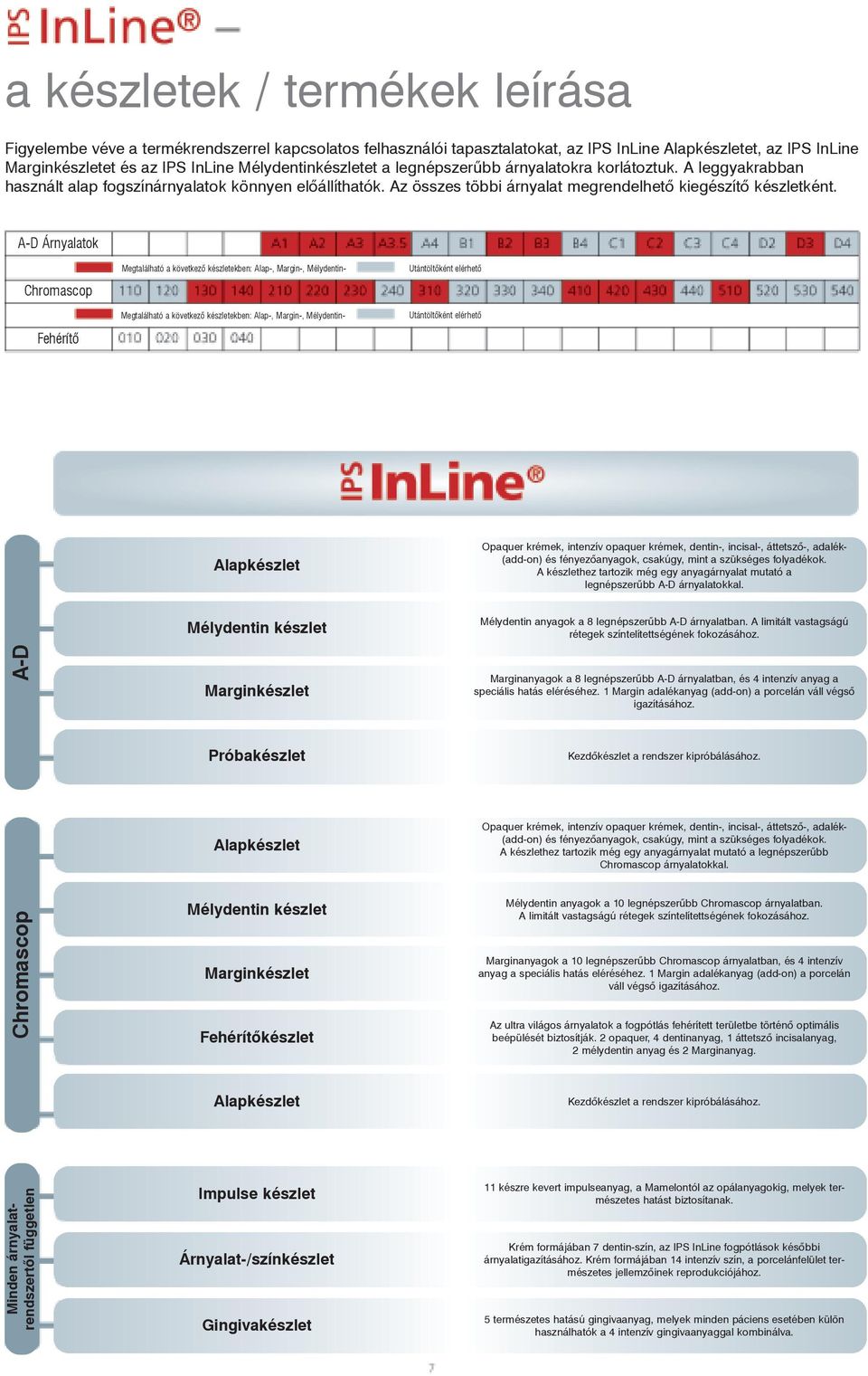

7 a készletek / termékek leírása Figyelembe véve a termékrendszerrel kapcsolatos felhasználói tapasztalatokat, az IPS InLine Alapkészletet, az IPS InLine Marginkészletet és az IPS InLine Mélydentinkészletet a legnépszerûbb árnyalatokra korlátoztuk. A leggyakrabban használt alap fogszínárnyalatok könnyen elõállíthatók. Az összes többi árnyalat megrendelhetõ kiegészítõ készletként. A-D Árnyalatok Chromascop Fehérítõ Megtalálható a következõ készletekben: Alap-, Margin-, Mélydentin- Megtalálható a következõ készletekben: Alap-, Margin-, Mélydentin- Utántöltõként elérhetõ Utántöltõként elérhetõ Alapkészlet Opaquer krémek, intenzív opaquer krémek, dentin-, incisal-, áttetszõ-, adalék- (add-on) és fényezõanyagok, csakúgy, mint a szükséges folyadékok. A készlethez tartozik még egy anyagárnyalat mutató a legnépszerûbb A-D árnyalatokkal. Mélydentin készlet Mélydentin anyagok a 8 legnépszerûbb A-D árnyalatban. A limitált vastagságú rétegek színtelítettségének fokozásához. A-D Marginkészlet Marginanyagok a 8 legnépszerûbb A-D árnyalatban, és 4 intenzív anyag a speciális hatás eléréséhez. 1 Margin adalékanyag (add-on) a porcelán váll végsõ igazításához. Próbakészlet Kezdõkészlet a rendszer kipróbálásához. Alapkészlet Opaquer krémek, intenzív opaquer krémek, dentin-, incisal-, áttetszõ-, adalék- (add-on) és fényezõanyagok, csakúgy, mint a szükséges folyadékok. A készlethez tartozik még egy anyagárnyalat mutató a legnépszerûbb Chromascop árnyalatokkal. Chromascop Mélydentin készlet Marginkészlet Fehérítõkészlet Mélydentin anyagok a 10 legnépszerûbb Chromascop árnyalatban. A limitált vastagságú rétegek színtelítettségének fokozásához. Marginanyagok a 10 legnépszerûbb Chromascop árnyalatban, és 4 intenzív anyag a speciális hatás eléréséhez. 1 Margin adalékanyag (add-on) a porcelán váll végsõ igazításához. Az ultra világos árnyalatok a fogpótlás fehérített területbe történõ optimális beépülését biztosítják. 2 opaquer, 4 dentinanyag, 1 áttetszõ incisalanyag, 2 mélydentin anyag és 2 Marginanyag. Alapkészlet Kezdõkészlet a rendszer kipróbálásához. Minden árnyalatrendszertõl független Impulse készlet Árnyalat-/színkészlet Gingivakészlet 11 készre kevert impulseanyag, a Mamelontól az opálanyagokig, melyek természetes hatást biztosítanak. Krém formájában 7 dentin-szín, az IPS InLine fogpótlások késõbbi árnyalatigazításához. Krém formájában 14 intenzív szín, a porcelánfelület természetes jellemzõinek reprodukciójához. 5 természetes hatású gingivaanyag, melyek minden páciens esetében külön használhatók a 4 intenzív gingivaanyaggal kombinálva.

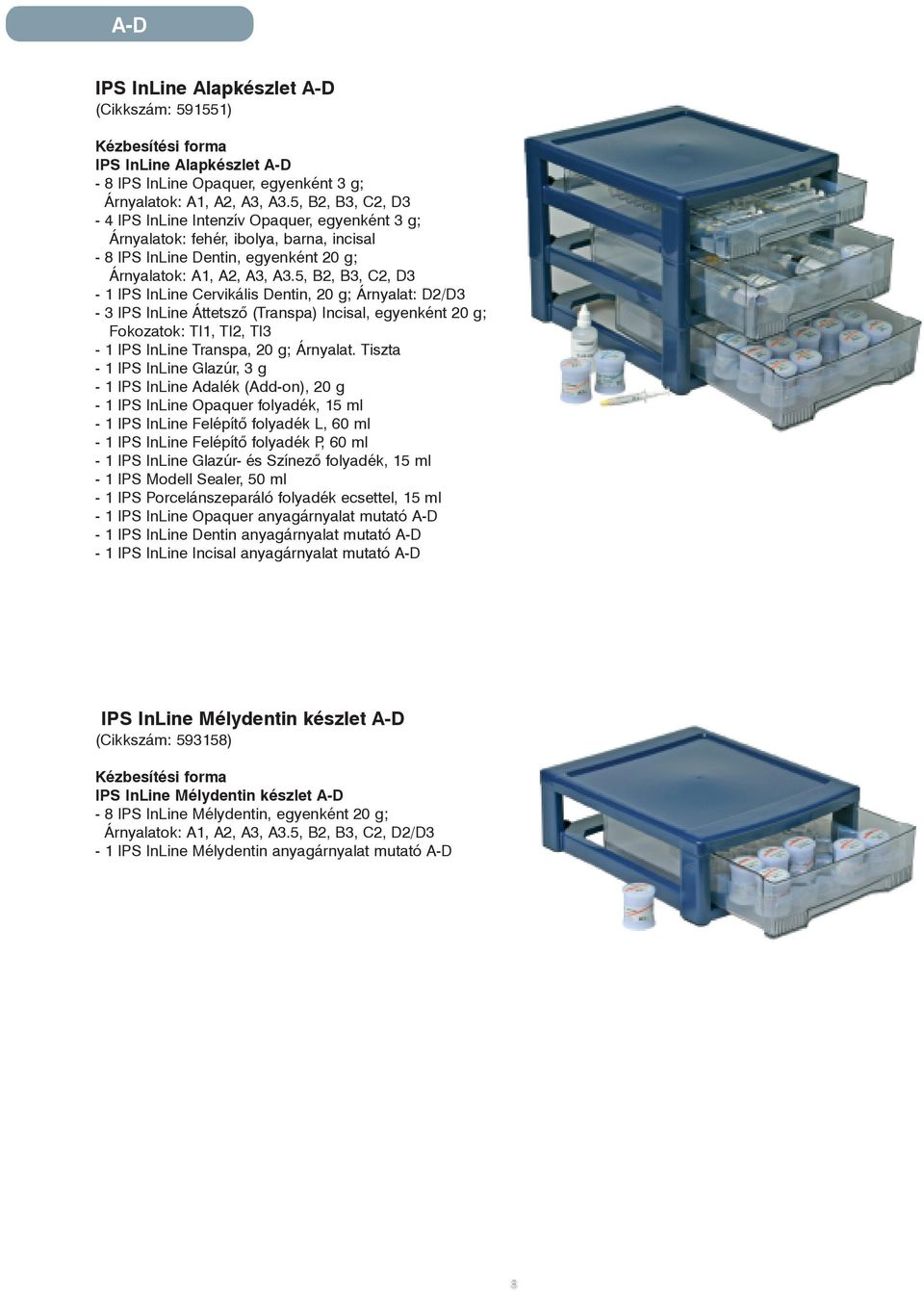

8 A-D IPS InLine Alapkészlet A-D (Cikkszám: ) Kézbesítési forma IPS InLine Alapkészlet A-D - 8 IPS InLine Opaquer, egyenként 3 g; Árnyalatok: A1, A2, A3, A3.5, B2, B3, C2, D3-4 IPS InLine Intenzív Opaquer, egyenként 3 g; Árnyalatok: fehér, ibolya, barna, incisal - 8 IPS InLine Dentin, egyenként 20 g; Árnyalatok: A1, A2, A3, A3.5, B2, B3, C2, D3-1 IPS InLine Cervikális Dentin, 20 g; Árnyalat: D2/D3-3 IPS InLine Áttetszõ (Transpa) Incisal, egyenként 20 g; Fokozatok: TI1, TI2, TI3-1 IPS InLine Transpa, 20 g; Árnyalat. Tiszta - 1 IPS InLine Glazúr, 3 g - 1 IPS InLine Adalék (Add-on), 20 g - 1 IPS InLine Opaquer folyadék, 15 ml - 1 IPS InLine Felépítõ folyadék L, 60 ml - 1 IPS InLine Felépítõ folyadék P, 60 ml - 1 IPS InLine Glazúr- és Színezõ folyadék, 15 ml - 1 IPS Modell Sealer, 50 ml - 1 IPS Porcelánszeparáló folyadék ecsettel, 15 ml - 1 IPS InLine Opaquer anyagárnyalat mutató A-D - 1 IPS InLine Dentin anyagárnyalat mutató A-D - 1 IPS InLine Incisal anyagárnyalat mutató A-D IPS InLine Mélydentin készlet A-D (Cikkszám: ) Kézbesítési forma IPS InLine Mélydentin készlet A-D - 8 IPS InLine Mélydentin, egyenként 20 g; Árnyalatok: A1, A2, A3, A3.5, B2, B3, C2, D2/D3-1 IPS InLine Mélydentin anyagárnyalat mutató A-D

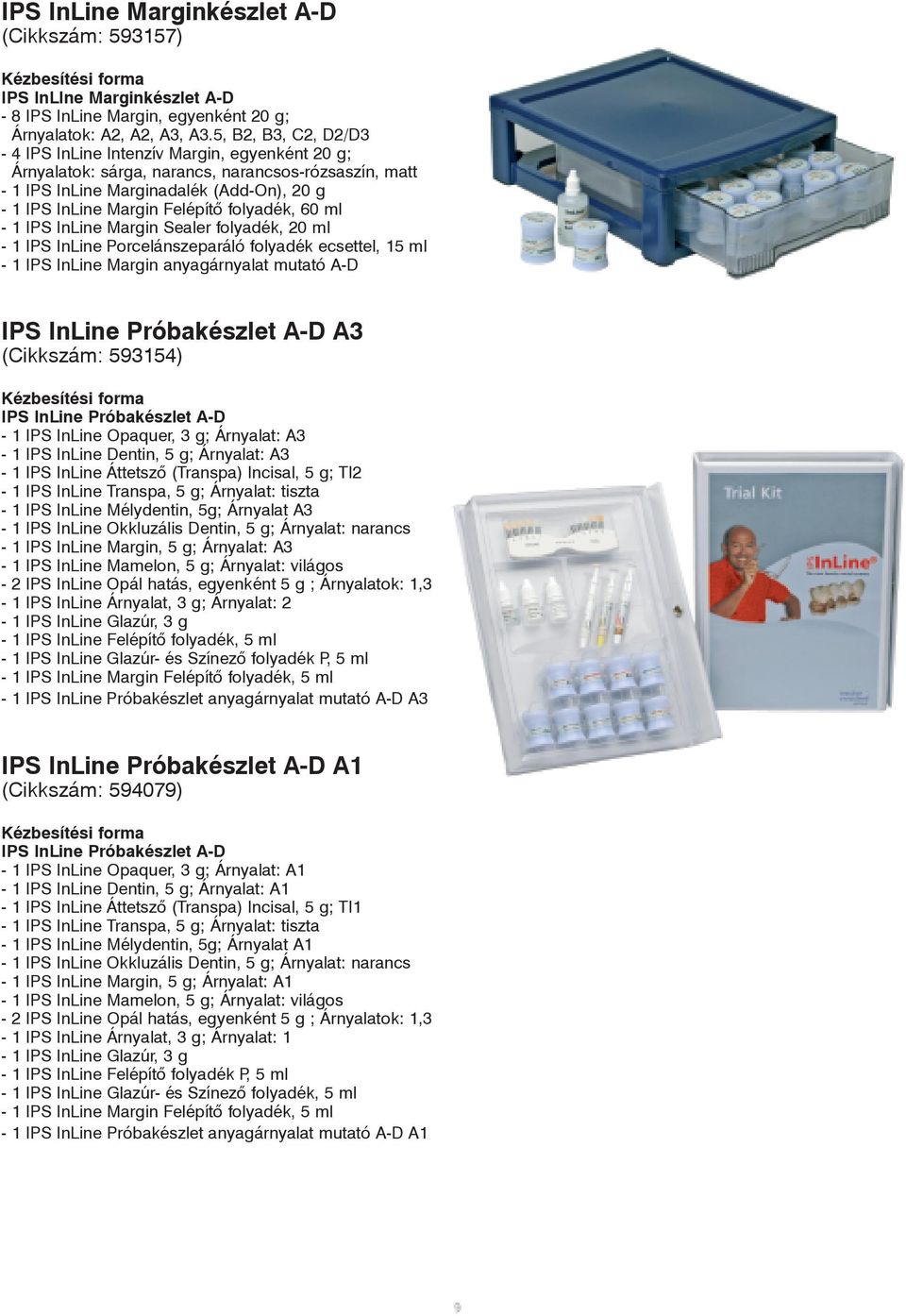

9 IPS InLine Marginkészlet A-D (Cikkszám: ) Kézbesítési forma IPS InLIne Marginkészlet A-D - 8 IPS InLine Margin, egyenként 20 g; Árnyalatok: A2, A2, A3, A3.5, B2, B3, C2, D2/D3-4 IPS InLine Intenzív Margin, egyenként 20 g; Árnyalatok: sárga, narancs, narancsos-rózsaszín, matt - 1 IPS InLine Marginadalék (Add-On), 20 g - 1 IPS InLine Margin Felépítõ folyadék, 60 ml - 1 IPS InLine Margin Sealer folyadék, 20 ml - 1 IPS InLine Porcelánszeparáló folyadék ecsettel, 15 ml - 1 IPS InLine Margin anyagárnyalat mutató A-D IPS InLine Próbakészlet A-D A3 (Cikkszám: ) Kézbesítési forma IPS InLine Próbakészlet A-D - 1 IPS InLine Opaquer, 3 g; Árnyalat: A3-1 IPS InLine Dentin, 5 g; Árnyalat: A3-1 IPS InLine Áttetszõ (Transpa) Incisal, 5 g; TI2-1 IPS InLine Transpa, 5 g; Árnyalat: tiszta - 1 IPS InLine Mélydentin, 5g; Árnyalat A3-1 IPS InLine Okkluzális Dentin, 5 g; Árnyalat: narancs - 1 IPS InLine Margin, 5 g; Árnyalat: A3-1 IPS InLine Mamelon, 5 g; Árnyalat: világos - 2 IPS InLine Opál hatás, egyenként 5 g ; Árnyalatok: 1,3-1 IPS InLine Árnyalat, 3 g; Árnyalat: 2-1 IPS InLine Glazúr, 3 g - 1 IPS InLine Felépítõ folyadék, 5 ml - 1 IPS InLine Glazúr- és Színezõ folyadék P, 5 ml - 1 IPS InLine Margin Felépítõ folyadék, 5 ml - 1 IPS InLine Próbakészlet anyagárnyalat mutató A-D A3 IPS InLine Próbakészlet A-D A1 (Cikkszám: ) Kézbesítési forma IPS InLine Próbakészlet A-D - 1 IPS InLine Opaquer, 3 g; Árnyalat: A1-1 IPS InLine Dentin, 5 g; Árnyalat: A1-1 IPS InLine Áttetszõ (Transpa) Incisal, 5 g; TI1-1 IPS InLine Transpa, 5 g; Árnyalat: tiszta - 1 IPS InLine Mélydentin, 5g; Árnyalat A1-1 IPS InLine Okkluzális Dentin, 5 g; Árnyalat: narancs - 1 IPS InLine Margin, 5 g; Árnyalat: A1-1 IPS InLine Mamelon, 5 g; Árnyalat: világos - 2 IPS InLine Opál hatás, egyenként 5 g ; Árnyalatok: 1,3-1 IPS InLine Árnyalat, 3 g; Árnyalat: 1-1 IPS InLine Glazúr, 3 g - 1 IPS InLine Felépítõ folyadék P, 5 ml - 1 IPS InLine Glazúr- és Színezõ folyadék, 5 ml - 1 IPS InLine Margin Felépítõ folyadék, 5 ml - 1 IPS InLine Próbakészlet anyagárnyalat mutató A-D A1

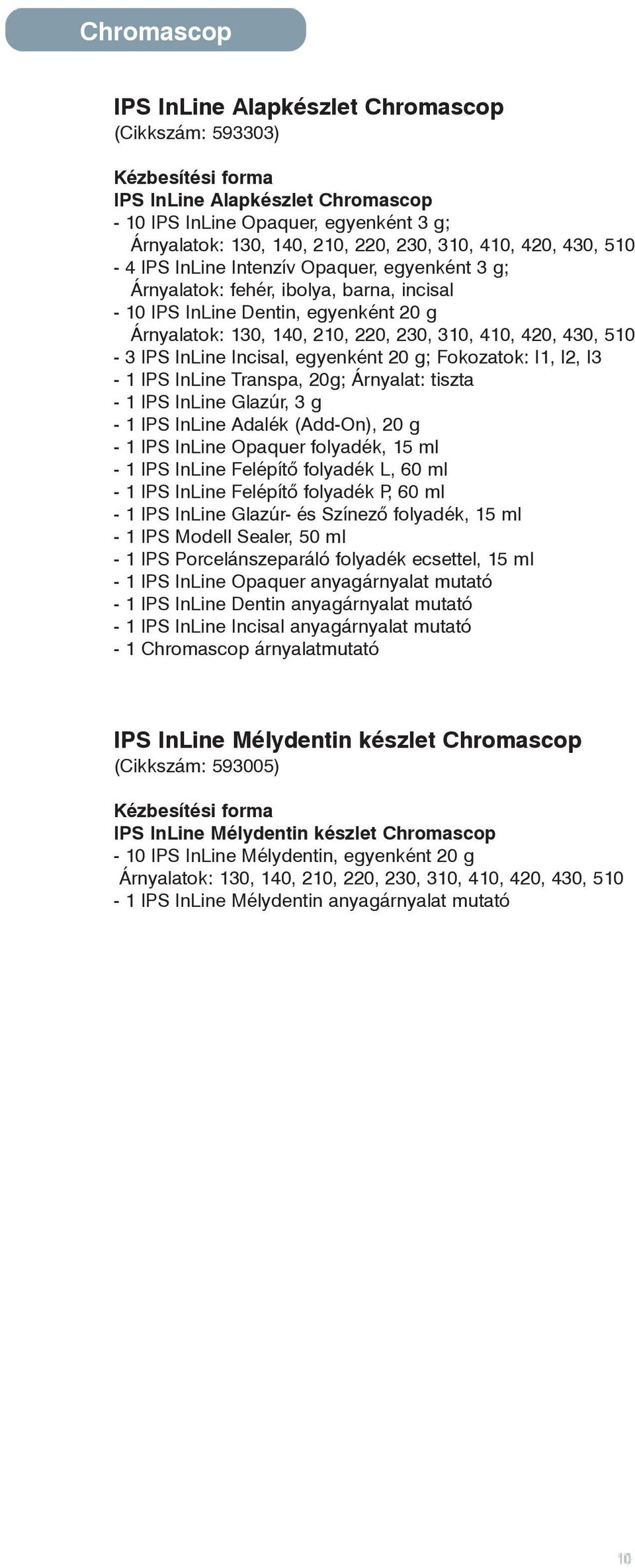

10 Chromascop IPS InLine Alapkészlet Chromascop (Cikkszám: ) Kézbesítési forma IPS InLine Alapkészlet Chromascop - 10 IPS InLine Opaquer, egyenként 3 g; Árnyalatok: 130, 140, 210, 220, 230, 310, 410, 420, 430, IPS InLine Intenzív Opaquer, egyenként 3 g; Árnyalatok: fehér, ibolya, barna, incisal - 10 IPS InLine Dentin, egyenként 20 g Árnyalatok: 130, 140, 210, 220, 230, 310, 410, 420, 430, IPS InLine Incisal, egyenként 20 g; Fokozatok: I1, I2, I3-1 IPS InLine Transpa, 20g; Árnyalat: tiszta - 1 IPS InLine Glazúr, 3 g - 1 IPS InLine Adalék (Add-On), 20 g - 1 IPS InLine Opaquer folyadék, 15 ml - 1 IPS InLine Felépítõ folyadék L, 60 ml - 1 IPS InLine Felépítõ folyadék P, 60 ml - 1 IPS InLine Glazúr- és Színezõ folyadék, 15 ml - 1 IPS Modell Sealer, 50 ml - 1 IPS Porcelánszeparáló folyadék ecsettel, 15 ml - 1 IPS InLine Opaquer anyagárnyalat mutató - 1 IPS InLine Dentin anyagárnyalat mutató - 1 IPS InLine Incisal anyagárnyalat mutató - 1 Chromascop árnyalatmutató IPS InLine Mélydentin készlet Chromascop (Cikkszám: ) Kézbesítési forma IPS InLine Mélydentin készlet Chromascop - 10 IPS InLine Mélydentin, egyenként 20 g Árnyalatok: 130, 140, 210, 220, 230, 310, 410, 420, 430, IPS InLine Mélydentin anyagárnyalat mutató

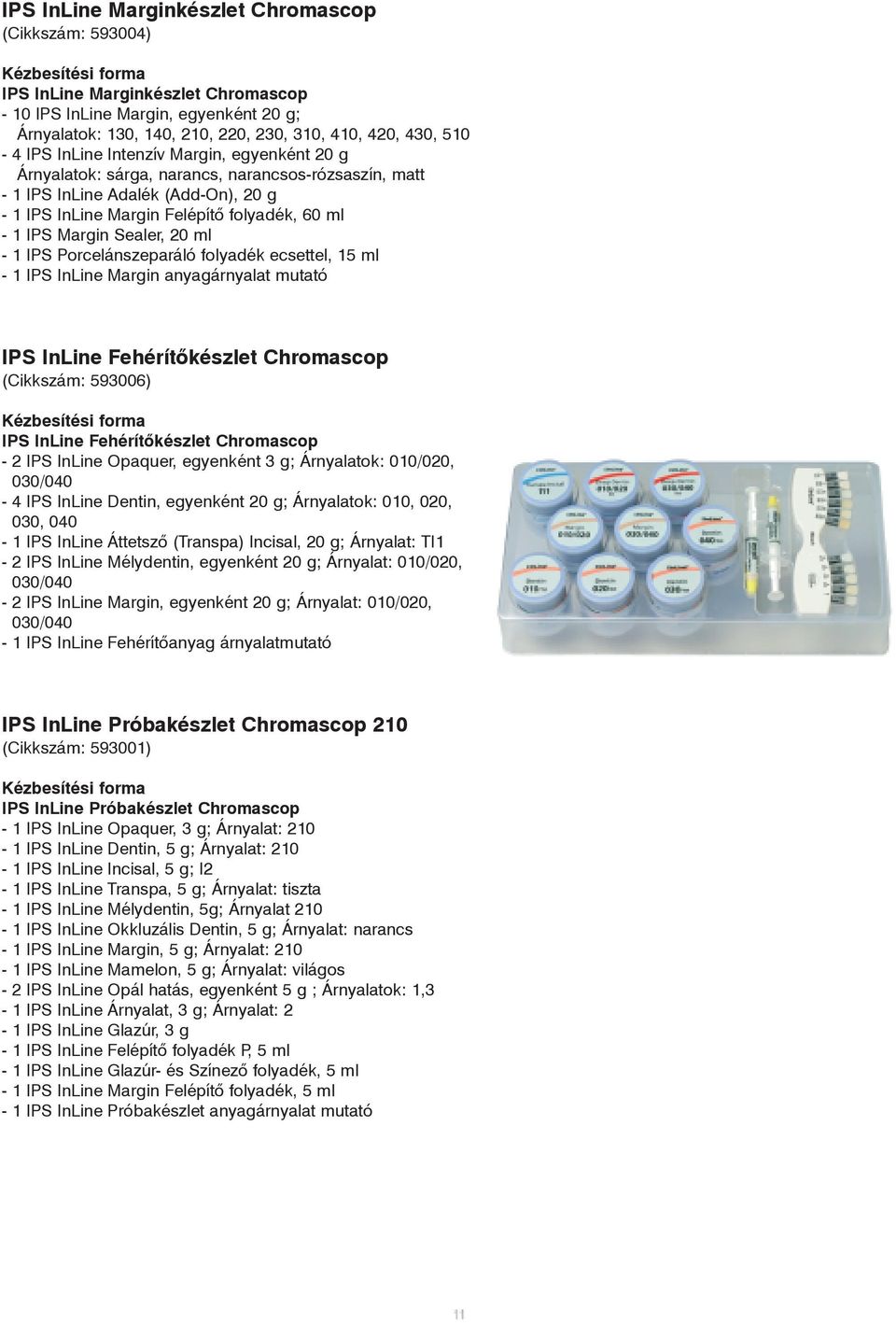

11 IPS InLine Marginkészlet Chromascop (Cikkszám: ) Kézbesítési forma IPS InLine Marginkészlet Chromascop - 10 IPS InLine Margin, egyenként 20 g; Árnyalatok: 130, 140, 210, 220, 230, 310, 410, 420, 430, IPS InLine Intenzív Margin, egyenként 20 g Árnyalatok: sárga, narancs, narancsos-rózsaszín, matt - 1 IPS InLine Adalék (Add-On), 20 g - 1 IPS InLine Margin Felépítõ folyadék, 60 ml - 1 IPS Margin Sealer, 20 ml - 1 IPS Porcelánszeparáló folyadék ecsettel, 15 ml - 1 IPS InLine Margin anyagárnyalat mutató IPS InLine Fehérítõkészlet Chromascop (Cikkszám: ) Kézbesítési forma IPS InLine Fehérítõkészlet Chromascop - 2 IPS InLine Opaquer, egyenként 3 g; Árnyalatok: 010/020, 030/040-4 IPS InLine Dentin, egyenként 20 g; Árnyalatok: 010, 020, 030, IPS InLine Áttetszõ (Transpa) Incisal, 20 g; Árnyalat: TI1-2 IPS InLine Mélydentin, egyenként 20 g; Árnyalat: 010/020, 030/040-2 IPS InLine Margin, egyenként 20 g; Árnyalat: 010/020, 030/040-1 IPS InLine Fehérítõanyag árnyalatmutató IPS InLine Próbakészlet Chromascop 210 (Cikkszám: ) Kézbesítési forma IPS InLine Próbakészlet Chromascop - 1 IPS InLine Opaquer, 3 g; Árnyalat: IPS InLine Dentin, 5 g; Árnyalat: IPS InLine Incisal, 5 g; I2-1 IPS InLine Transpa, 5 g; Árnyalat: tiszta - 1 IPS InLine Mélydentin, 5g; Árnyalat IPS InLine Okkluzális Dentin, 5 g; Árnyalat: narancs - 1 IPS InLine Margin, 5 g; Árnyalat: IPS InLine Mamelon, 5 g; Árnyalat: világos - 2 IPS InLine Opál hatás, egyenként 5 g ; Árnyalatok: 1,3-1 IPS InLine Árnyalat, 3 g; Árnyalat: 2-1 IPS InLine Glazúr, 3 g - 1 IPS InLine Felépítõ folyadék P, 5 ml - 1 IPS InLine Glazúr- és Színezõ folyadék, 5 ml - 1 IPS InLine Margin Felépítõ folyadék, 5 ml - 1 IPS InLine Próbakészlet anyagárnyalat mutató

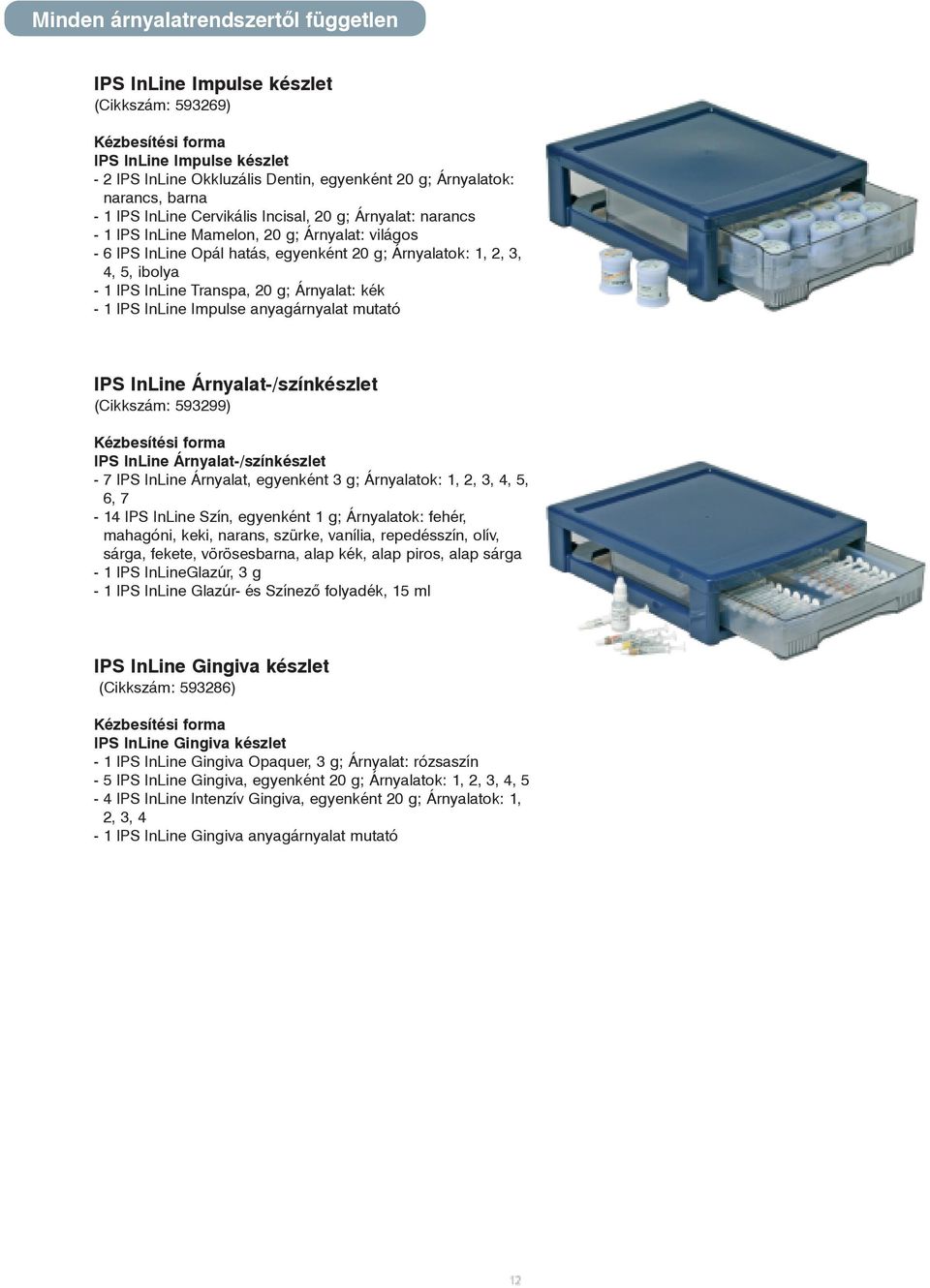

12 Minden árnyalatrendszertõl független IPS InLine Impulse készlet (Cikkszám: ) Kézbesítési forma IPS InLine Impulse készlet - 2 IPS InLine Okkluzális Dentin, egyenként 20 g; Árnyalatok: narancs, barna - 1 IPS InLine Cervikális Incisal, 20 g; Árnyalat: narancs - 1 IPS InLine Mamelon, 20 g; Árnyalat: világos - 6 IPS InLine Opál hatás, egyenként 20 g; Árnyalatok: 1, 2, 3, 4, 5, ibolya - 1 IPS InLine Transpa, 20 g; Árnyalat: kék - 1 IPS InLine Impulse anyagárnyalat mutató IPS InLine Árnyalat-/színkészlet (Cikkszám: ) Kézbesítési forma IPS InLine Árnyalat-/színkészlet - 7 IPS InLine Árnyalat, egyenként 3 g; Árnyalatok: 1, 2, 3, 4, 5, 6, 7-14 IPS InLine Szín, egyenként 1 g; Árnyalatok: fehér, mahagóni, keki, narans, szürke, vanília, repedésszín, olív, sárga, fekete, vörösesbarna, alap kék, alap piros, alap sárga - 1 IPS InLineGlazúr, 3 g - 1 IPS InLine Glazúr- és Színezõ folyadék, 15 ml IPS InLine Gingiva készlet (Cikkszám: ) Kézbesítési forma IPS InLine Gingiva készlet - 1 IPS InLine Gingiva Opaquer, 3 g; Árnyalat: rózsaszín - 5 IPS InLine Gingiva, egyenként 20 g; Árnyalatok: 1, 2, 3, 4, 5-4 IPS InLine Intenzív Gingiva, egyenként 20 g; Árnyalatok: 1, 2, 3, 4-1 IPS InLine Gingiva anyagárnyalat mutató

13 Utántöltõk IPS InLine Opaquer A-D 3 g Cikkszám Leírás Árnyalat IPS InLine Opaquer A-D, 3 g A IPS InLine Opaquer A-D, 3 g A IPS InLine Opaquer A-D, 3 g A IPS InLine Opaquer A-D, 3 g A IPS InLine Opaquer A-D, 3 g A IPS InLine Opaquer A-D, 3 g B IPS InLine Opaquer A-D, 3 g B IPS InLine Opaquer A-D, 3 g B IPS InLine Opaquer A-D, 3 g B IPS InLine Opaquer A-D, 3 g C IPS InLine Opaquer A-D, 3 g C IPS InLine Opaquer A-D, 3 g C IPS InLine Opaquer A-D, 3 g C IPS InLine Opaquer A-D, 3 g D IPS InLine Opaquer A-D, 3 g D IPS InLine Opaquer A-D, 3 g D4 9 g IPS InLine Opaquer A-D, 9 g A IPS InLine Opaquer A-D, 9 g A IPS InLine Opaquer A-D, 9 g A IPS InLine Opaquer A-D, 9 g A IPS InLine Opaquer A-D, 9 g A IPS InLine Opaquer A-D, 9 g B IPS InLine Opaquer A-D, 9 g B IPS InLine Opaquer A-D, 9 g B IPS InLine Opaquer A-D, 9 g B IPS InLine Opaquer A-D, 9 g C IPS InLine Opaquer A-D, 9 g C IPS InLine Opaquer A-D, 9 g C IPS InLine Opaquer A-D, 9 g C IPS InLine Opaquer A-D, 9 g D IPS InLine Opaquer A-D, 9 g D IPS InLine Opaquer A-D, 9 g D4 IPS InLine Dentin A-D 20 g Cikkszám Leírás Árnyalat IPS InLine Dentin A-D, 20 g A IPS InLine Dentin A-D, 20 g A IPS InLine Dentin A-D, 20 g A IPS InLine Dentin A-D, 20 g A IPS InLine Dentin A-D, 20 g A IPS InLine Dentin A-D, 20 g B IPS InLine Dentin A-D, 20 g B IPS InLine Dentin A-D, 20 g B IPS InLine Dentin A-D, 20 g B IPS InLine Dentin A-D, 20 g C IPS InLine Dentin A-D, 20 g C IPS InLine Dentin A-D, 20 g C IPS InLine Dentin A-D, 20 g C IPS InLine Dentin A-D, 20 g D IPS InLine Dentin A-D, 20 g D IPS InLine Dentin A-D, 20 g D IPS InLine Cervical Dentin A-D, 20 g 2/D3 100 g IPS InLine Dentin A-D, 100 g A IPS InLine Dentin A-D, 100 g A IPS InLine Dentin A-D, 100 g A IPS InLine Dentin A-D, 100 g A IPS InLine Dentin A-D, 100 g A IPS InLine Dentin A-D, 100 g B1 Utántöltõk IPS InLine Dentin A-D, 100 g B IPS InLine Dentin A-D, 100 g B IPS InLine Dentin A-D, 100 g B IPS InLine Dentin A-D, 100 g C IPS InLine Dentin A-D, 100 g C IPS InLine Dentin A-D, 100 g C IPS InLine Dentin A-D, 100 g C IPS InLine Dentin A-D, 100 g D IPS InLine Dentin A-D, 100 g D IPS InLine Dentin A-D, 100 g D IPS InLine Cervical Dentin A-D, 100 gd2/d3 IPS InLine Margin A-D 20 g Cikkszám Leírás Árnyalat IPS InLine Margin A-D, 20 g A IPS InLine Margin A-D, 20 g A IPS InLine Margin A-D, 20 g A IPS InLine Margin A-D, 20 g A IPS InLine Margin A-D, 20 g A IPS InLine Margin A-D, 20 g B IPS InLine Margin A-D, 20 g B IPS InLine Margin A-D, 20 g B IPS InLine Margin A-D, 20 g B IPS InLine Margin A-D, 20 g C IPS InLine Margin A-D, 20 g C IPS InLine Margin A-D, 20 g C IPS InLine Margin A-D, 20 g C IPS InLine Margin A-D, 20 g D2/D IPS InLine Margin A-D, 20 g D4 IPS InLine Mélydentin A-D 20 g Cikkszám Leírás Árnyalat IPS InLine Mélydentin A-D, 20 g A IPS InLine Mélydentin A-D, 20 g A IPS InLine Mélydentin A-D, 20 g A IPS InLine Mélydentin A-D, 20 g A IPS InLine Mélydentin A-D, 20 g A IPS InLine Mélydentin A-D, 20 g B IPS InLine Mélydentin A-D, 20 g B IPS InLine Mélydentin A-D, 20 g B IPS InLine Mélydentin A-D, 20 g B IPS InLine Mélydentin A-D, 20 g C IPS InLine Mélydentin A-D, 20 g C IPS InLine Mélydentin A-D, 20 g C IPS InLine Mélydentin A-D, 20 g C IPS InLine Mélydentin A-D, 20 g D2/D IPS InLine Mélydentin A-D, 20 g D4 IPS InLine Áttetszõ (Transparent) Incisal Utántöltõ 20 g Cikkszám Leírás Fokozat IPS InLine Áttetszõ (Transparent) Incisal, 20 g IPS InLine Áttetszõ (Transparent) Incisal, 20 g IPS InLine Áttetszõ (Transparent) Incisal, 20 g g IPS InLine Áttetszõ (Transparent) Incisal, 100 g IPS InLine Áttetszõ (Transparent) Incisal, 100 g IPS InLine Áttetszõ (Transparent) Incisal, 100 g 3

14 Utántöltõk IPS InLine Opaquer Chromascop 3 g Cikkszám Leírás Árnyalat IPS InLine Opaquer, 3 g 010/ IPS InLine Opaquer, 3 g 030/ IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g IPS InLine Opaquer Chromascop, 3 g g IPS InLine Opaquer, 9 g 010/ IPS InLine Opaquer, 9 g 030/ IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g IPS InLine Opaquer Chromascop, 9 g 540 IPS InLine Dentin Chromascop 20 g Cikkszám Leírás Árnyalat IPS InLine Dentin, 20 g IPS InLine Dentin, 20 g IPS InLine Dentin, 20 g IPS InLine Dentin, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g IPS InLine Dentin Chromascop, 20 g g IPS InLine Dentin, 100 g IPS InLine Dentin, 100 g IPS InLine Dentin, 100 g IPS InLine Dentin, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g IPS InLine Dentin Chromascop, 100 g 540 IPS InLine Margin Chromascop 20 g Cikkszám Leírás Árnyalat IPS InLine Margin, 20 g 010/ IPS InLine Margin, 20 g 030/ IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g IPS InLine Margin Chromascop, 20 g 540

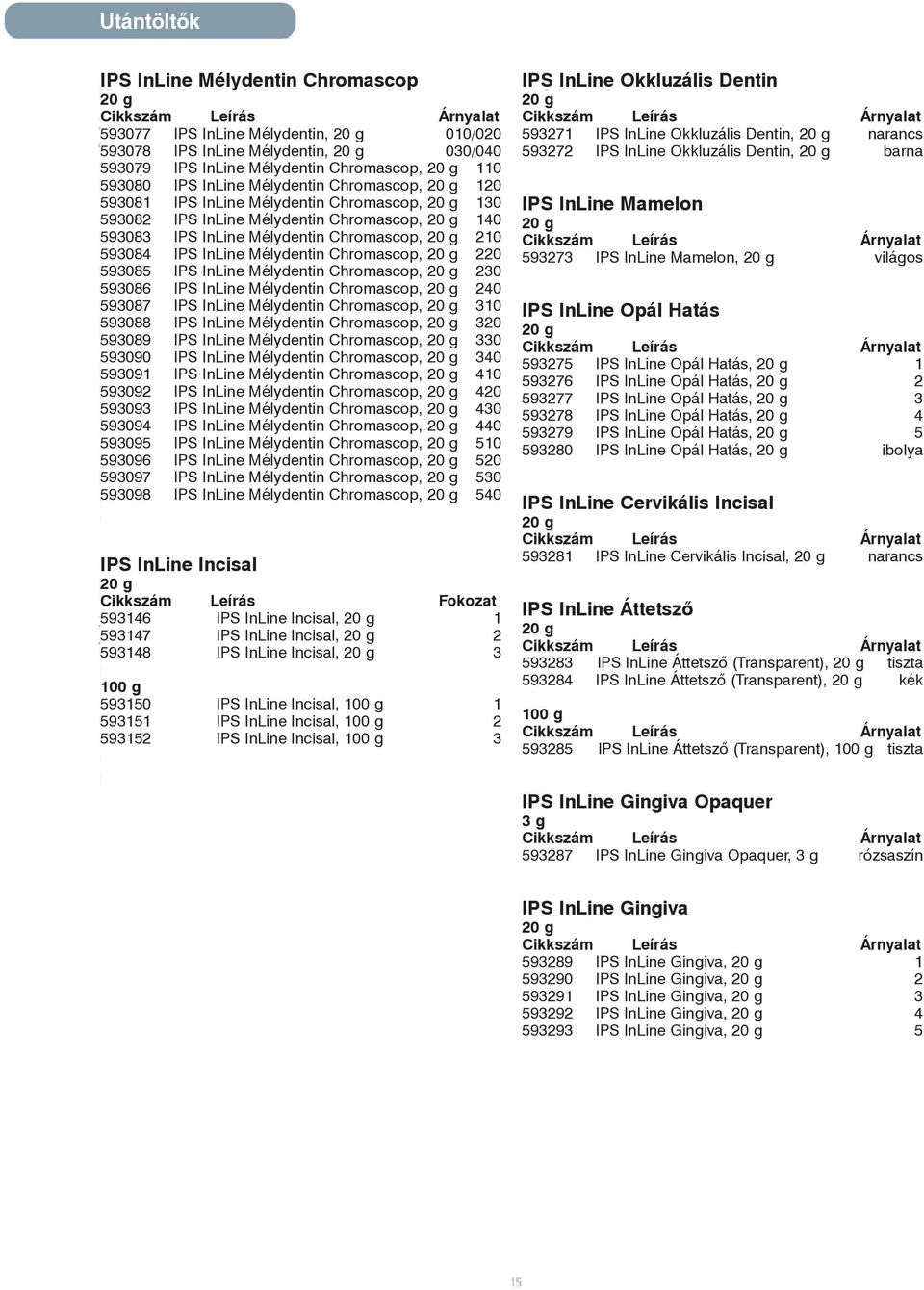

15 Utántöltõk IPS InLine Mélydentin Chromascop 20 g Cikkszám Leírás Árnyalat IPS InLine Mélydentin, 20 g 010/ IPS InLine Mélydentin, 20 g 030/ IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g IPS InLine Mélydentin Chromascop, 20 g 540 IPS InLine Incisal 20 g Cikkszám Leírás Fokozat IPS InLine Incisal, 20 g IPS InLine Incisal, 20 g IPS InLine Incisal, 20 g g IPS InLine Incisal, 100 g IPS InLine Incisal, 100 g IPS InLine Incisal, 100 g 3 IPS InLine Okkluzális Dentin 20 g Cikkszám Leírás Árnyalat IPS InLine Okkluzális Dentin, 20 g narancs IPS InLine Okkluzális Dentin, 20 g barna IPS InLine Mamelon 20 g Cikkszám Leírás Árnyalat IPS InLine Mamelon, 20 g világos IPS InLine Opál Hatás 20 g Cikkszám Leírás Árnyalat IPS InLine Opál Hatás, 20 g IPS InLine Opál Hatás, 20 g IPS InLine Opál Hatás, 20 g IPS InLine Opál Hatás, 20 g IPS InLine Opál Hatás, 20 g IPS InLine Opál Hatás, 20 g ibolya IPS InLine Cervikális Incisal 20 g Cikkszám Leírás Árnyalat IPS InLine Cervikális Incisal, 20 g narancs IPS InLine Áttetszõ 20 g Cikkszám Leírás Árnyalat IPS InLine Áttetszõ (Transparent), 20 g tiszta IPS InLine Áttetszõ (Transparent), 20 g kék 100 g Cikkszám Leírás Árnyalat IPS InLine Áttetszõ (Transparent), 100 g tiszta IPS InLine Gingiva Opaquer 3 g Cikkszám Leírás Árnyalat IPS InLine Gingiva Opaquer, 3 g rózsaszín IPS InLine Gingiva 20 g Cikkszám Leírás Árnyalat IPS InLine Gingiva, 20 g IPS InLine Gingiva, 20 g IPS InLine Gingiva, 20 g IPS InLine Gingiva, 20 g IPS InLine Gingiva, 20 g 5

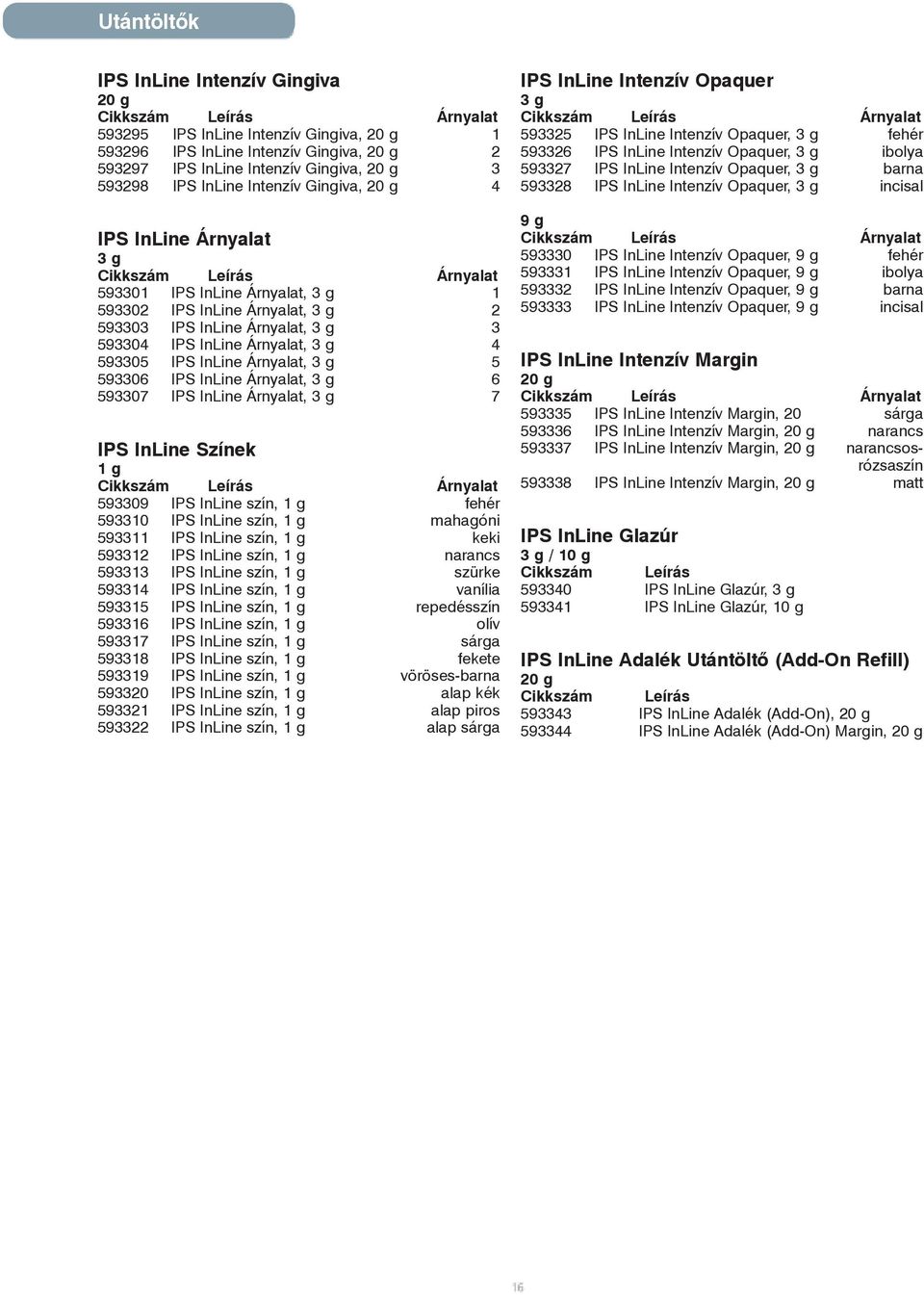

16 Utántöltõk IPS InLine Intenzív Gingiva 20 g Cikkszám Leírás Árnyalat IPS InLine Intenzív Gingiva, 20 g IPS InLine Intenzív Gingiva, 20 g IPS InLine Intenzív Gingiva, 20 g IPS InLine Intenzív Gingiva, 20 g 4 IPS InLine Árnyalat 3 g Cikkszám Leírás Árnyalat IPS InLine Árnyalat, 3 g IPS InLine Árnyalat, 3 g IPS InLine Árnyalat, 3 g IPS InLine Árnyalat, 3 g IPS InLine Árnyalat, 3 g IPS InLine Árnyalat, 3 g IPS InLine Árnyalat, 3 g 7 IPS InLine Színek 1 g Cikkszám Leírás Árnyalat IPS InLine szín, 1 g fehér IPS InLine szín, 1 g mahagóni IPS InLine szín, 1 g keki IPS InLine szín, 1 g narancs IPS InLine szín, 1 g szürke IPS InLine szín, 1 g vanília IPS InLine szín, 1 g repedésszín IPS InLine szín, 1 g olív IPS InLine szín, 1 g sárga IPS InLine szín, 1 g fekete IPS InLine szín, 1 g vöröses-barna IPS InLine szín, 1 g alap kék IPS InLine szín, 1 g alap piros IPS InLine szín, 1 g alap sárga IPS InLine Intenzív Opaquer 3 g Cikkszám Leírás Árnyalat IPS InLine Intenzív Opaquer, 3 g fehér IPS InLine Intenzív Opaquer, 3 g ibolya IPS InLine Intenzív Opaquer, 3 g barna IPS InLine Intenzív Opaquer, 3 g incisal 9 g Cikkszám Leírás Árnyalat IPS InLine Intenzív Opaquer, 9 g fehér IPS InLine Intenzív Opaquer, 9 g ibolya IPS InLine Intenzív Opaquer, 9 g barna IPS InLine Intenzív Opaquer, 9 g incisal IPS InLine Intenzív Margin 20 g Cikkszám Leírás Árnyalat IPS InLine Intenzív Margin, 20 sárga IPS InLine Intenzív Margin, 20 g narancs IPS InLine Intenzív Margin, 20 g narancsosrózsaszín IPS InLine Intenzív Margin, 20 g matt IPS InLine Glazúr 3 g / 10 g Cikkszám Leírás IPS InLine Glazúr, 3 g IPS InLine Glazúr, 10 g IPS InLine Adalék Utántöltõ (Add-On Refill) 20 g Cikkszám Leírás IPS InLine Adalék (Add-On), 20 g IPS InLine Adalék (Add-On) Margin, 20 g

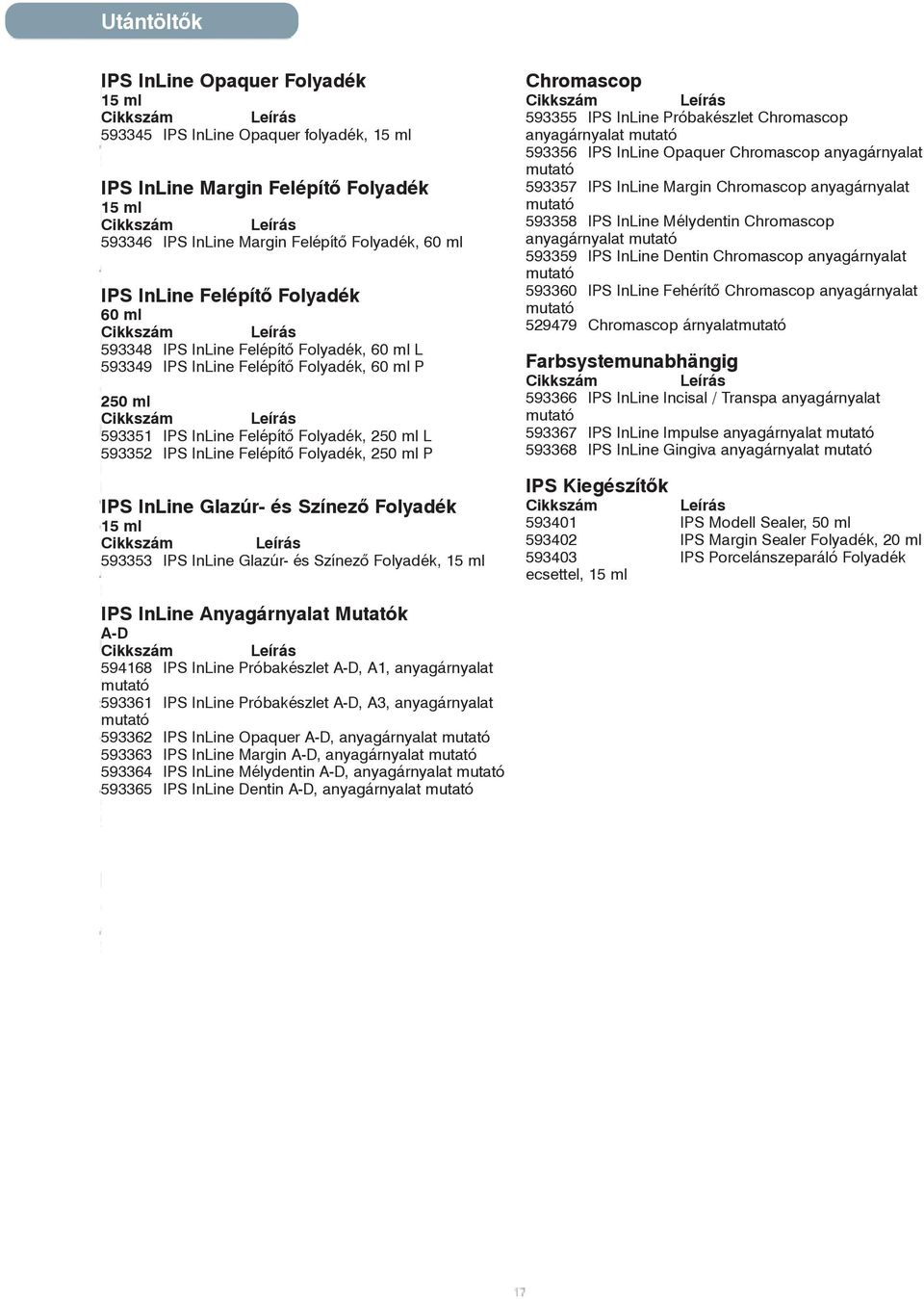

17 Utántöltõk IPS InLine Opaquer Folyadék 15 ml Cikkszám Leírás IPS InLine Opaquer folyadék, 15 ml IPS InLine Margin Felépítõ Folyadék 15 ml Cikkszám Leírás IPS InLine Margin Felépítõ Folyadék, 60 ml IPS InLine Felépítõ Folyadék 60 ml Cikkszám Leírás IPS InLine Felépítõ Folyadék, 60 ml L IPS InLine Felépítõ Folyadék, 60 ml P 250 ml Cikkszám Leírás IPS InLine Felépítõ Folyadék, 250 ml L IPS InLine Felépítõ Folyadék, 250 ml P IPS InLine Glazúr- és Színezõ Folyadék 15 ml Cikkszám Leírás IPS InLine Glazúr- és Színezõ Folyadék, 15 ml Chromascop Cikkszám Leírás IPS InLine Próbakészlet Chromascop anyagárnyalat mutató IPS InLine Opaquer Chromascop anyagárnyalat mutató IPS InLine Margin Chromascop anyagárnyalat mutató IPS InLine Mélydentin Chromascop anyagárnyalat mutató IPS InLine Dentin Chromascop anyagárnyalat mutató IPS InLine Fehérítõ Chromascop anyagárnyalat mutató Chromascop árnyalatmutató Farbsystemunabhängig Cikkszám Leírás IPS InLine Incisal / Transpa anyagárnyalat mutató IPS InLine Impulse anyagárnyalat mutató IPS InLine Gingiva anyagárnyalat mutató IPS Kiegészítõk Cikkszám Leírás IPS Modell Sealer, 50 ml IPS Margin Sealer Folyadék, 20 ml IPS Porcelánszeparáló Folyadék ecsettel, 15 ml IPS InLine Anyagárnyalat Mutatók A-D Cikkszám Leírás IPS InLine Próbakészlet A-D, A1, anyagárnyalat mutató IPS InLine Próbakészlet A-D, A3, anyagárnyalat mutató IPS InLine Opaquer A-D, anyagárnyalat mutató IPS InLine Margin A-D, anyagárnyalat mutató IPS InLine Mélydentin A-D, anyagárnyalat mutató IPS InLine Dentin A-D, anyagárnyalat mutató

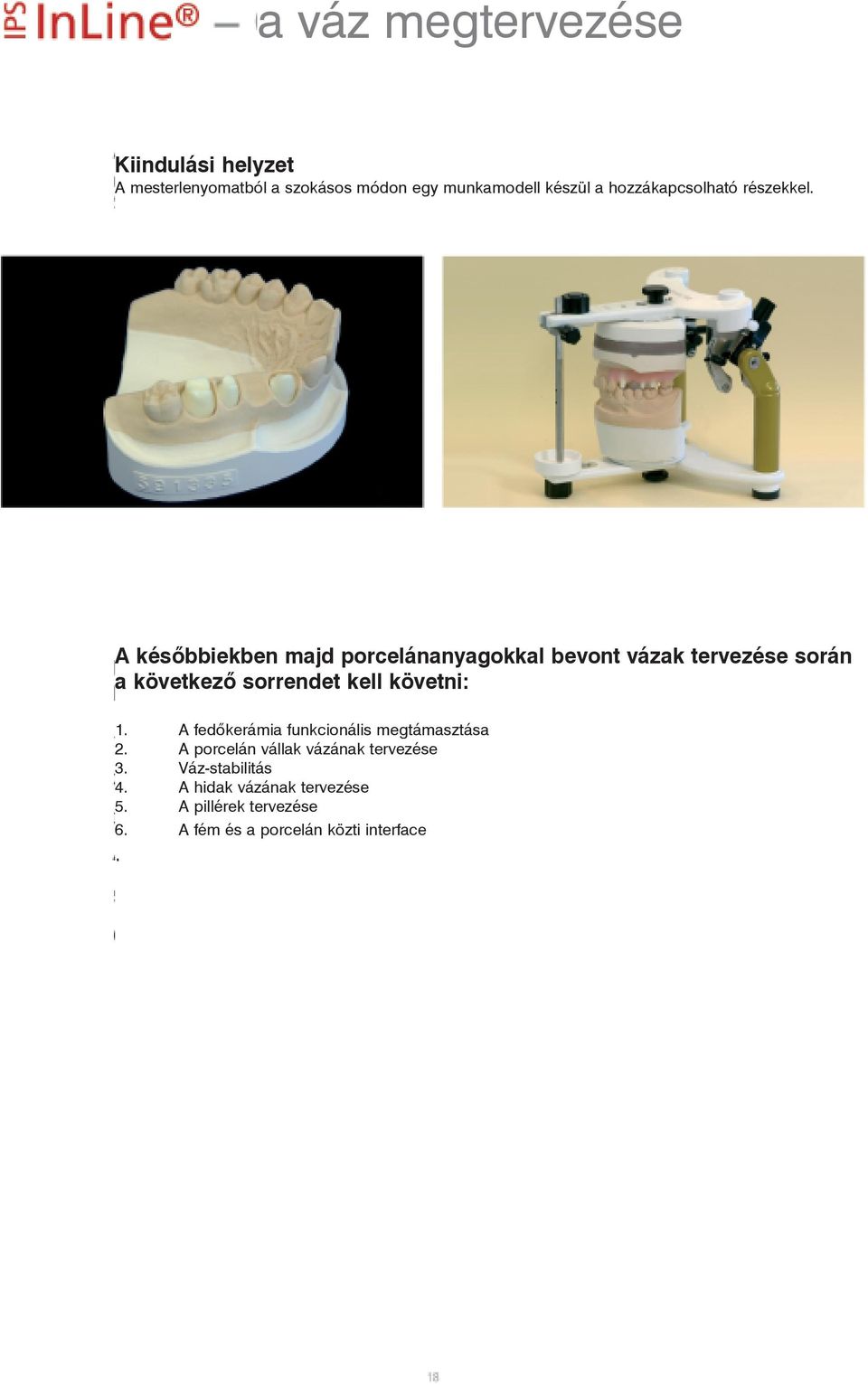

18 a váz megtervezése Kiindulási helyzet A mesterlenyomatból a szokásos módon egy munkamodell készül a hozzákapcsolható részekkel. A késõbbiekben majd porcelánanyagokkal bevont vázak tervezése során a következõ sorrendet kell követni: 1. A fedõkerámia funkcionális megtámasztása 2. A porcelán vállak vázának tervezése 3. Váz-stabilitás 4. A hidak vázának tervezése 5. A pillérek tervezése 6. A fém és a porcelán közti interface.

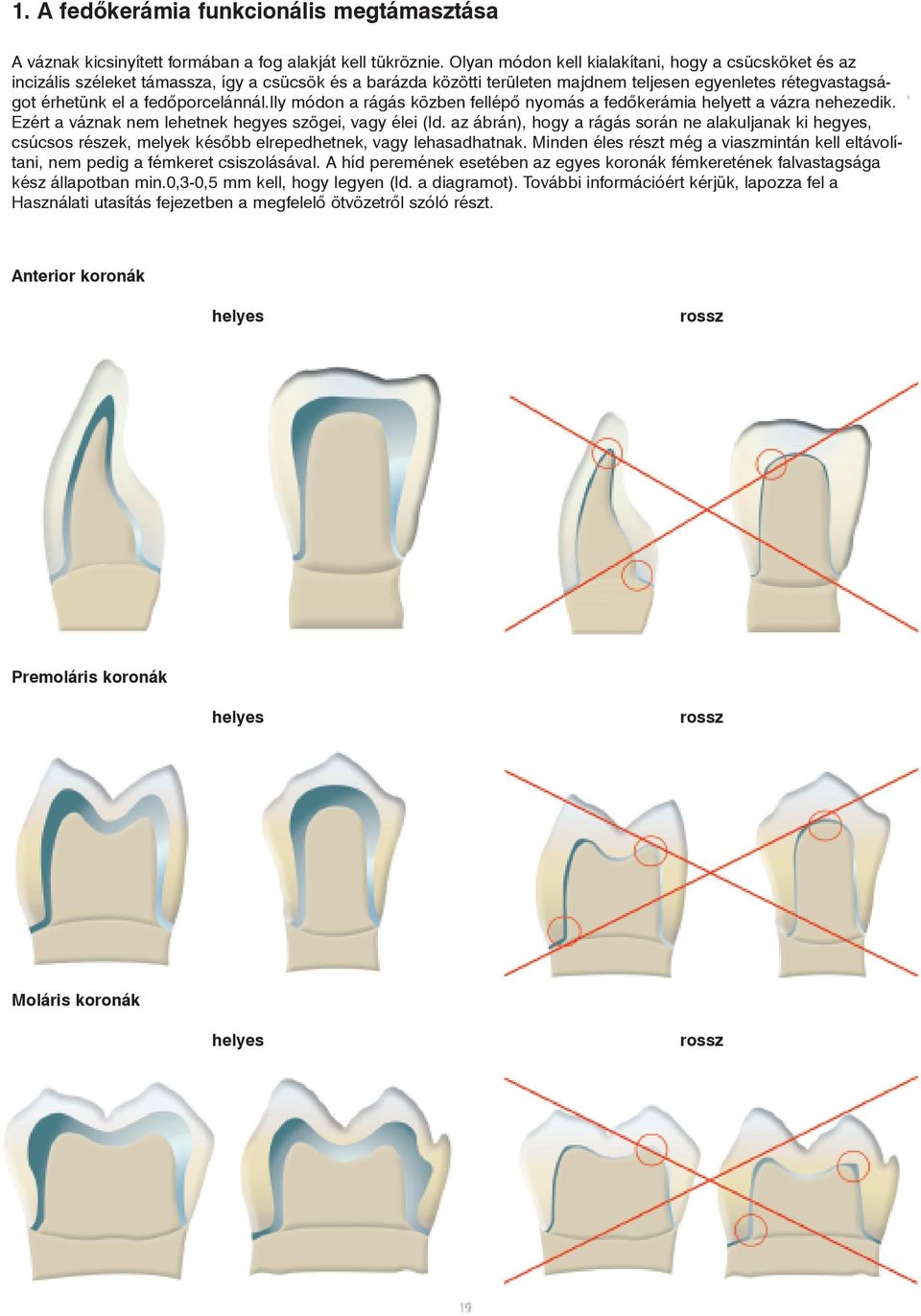

19 1. A fedõkerámia funkcionális megtámasztása A váznak kicsinyített formában a fog alakját kell tükröznie. Olyan módon kell kialakítani, hogy a csücsköket és az incizális széleket támassza, így a csücsök és a barázda közötti területen majdnem teljesen egyenletes rétegvastagságot érhetünk el a fedõporcelánnál.ily módon a rágás közben fellépõ nyomás a fedõkerámia helyett a vázra nehezedik. Ezért a váznak nem lehetnek hegyes szögei, vagy élei (ld. az ábrán), hogy a rágás során ne alakuljanak ki hegyes, csúcsos részek, melyek késõbb elrepedhetnek, vagy lehasadhatnak. Minden éles részt még a viaszmintán kell eltávolítani, nem pedig a fémkeret csiszolásával. A híd peremének esetében az egyes koronák fémkeretének falvastagsága kész állapotban min.0,3-0,5 mm kell, hogy legyen (ld. a diagramot). További információért kérjük, lapozza fel a Használati utasítás fejezetben a megfelelõ ötvözetrõl szóló részt. Anterior koronák helyes rossz Premoláris koronák helyes rossz Moláris koronák helyes rossz

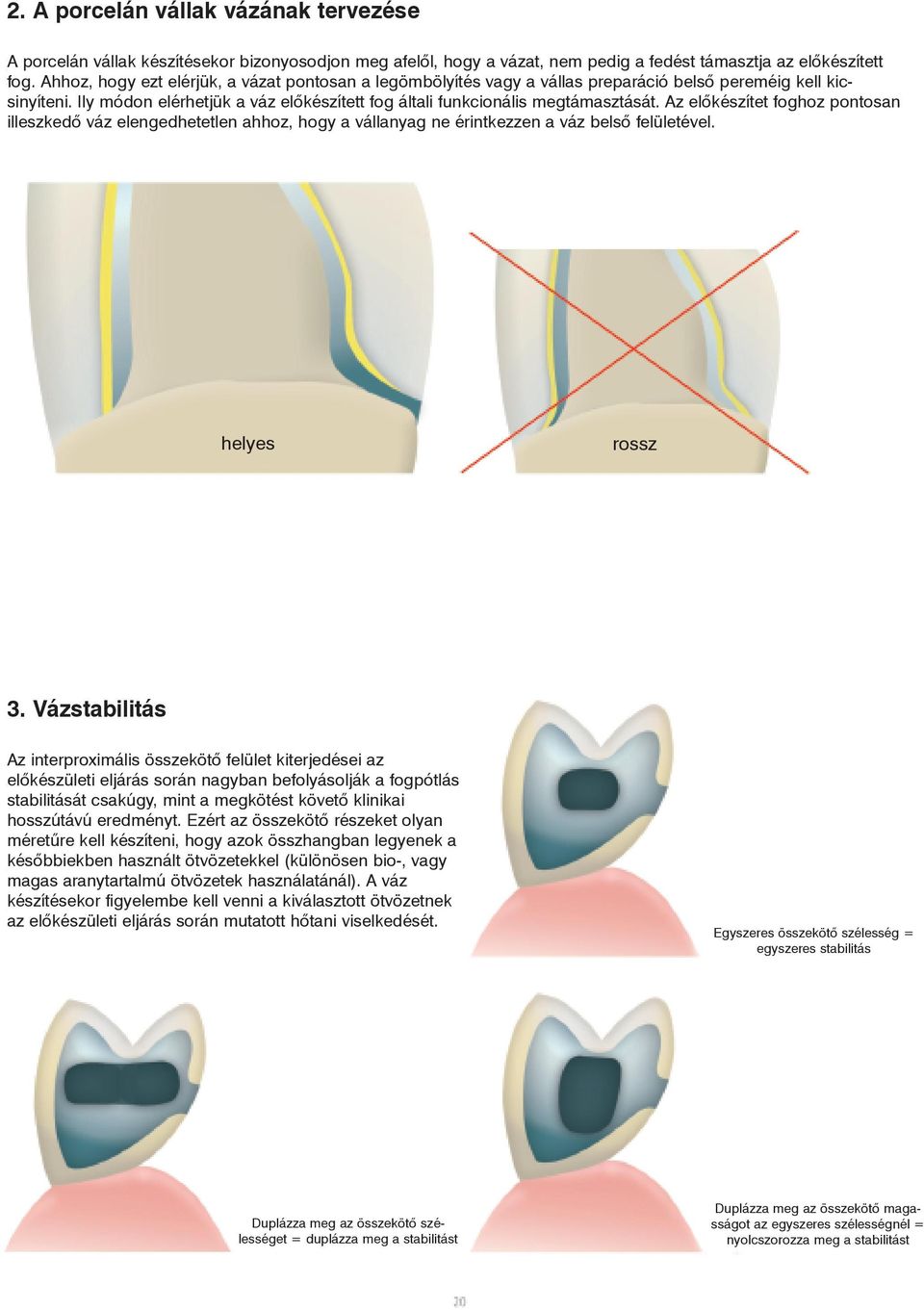

20 2. A porcelán vállak vázának tervezése A porcelán vállak készítésekor bizonyosodjon meg afelõl, hogy a vázat, nem pedig a fedést támasztja az elõkészített fog. Ahhoz, hogy ezt elérjük, a vázat pontosan a legömbölyítés vagy a vállas preparáció belsõ pereméig kell kicsinyíteni. Ily módon elérhetjük a váz elõkészített fog általi funkcionális megtámasztását. Az elõkészítet foghoz pontosan illeszkedõ váz elengedhetetlen ahhoz, hogy a vállanyag ne érintkezzen a váz belsõ felületével. helyes rossz 3. Vázstabilitás Az interproximális összekötõ felület kiterjedései az elõkészületi eljárás során nagyban befolyásolják a fogpótlás stabilitását csakúgy, mint a megkötést követõ klinikai hosszútávú eredményt. Ezért az összekötõ részeket olyan méretûre kell készíteni, hogy azok összhangban legyenek a késõbbiekben használt ötvözetekkel (különösen bio-, vagy magas aranytartalmú ötvözetek használatánál). A váz készítésekor figyelembe kell venni a kiválasztott ötvözetnek az elõkészületi eljárás során mutatott hõtani viselkedését. Egyszeres összekötõ szélesség = egyszeres stabilitás Duplázza meg az összekötõ szélességet = duplázza meg a stabilitást Duplázza meg az összekötõ magasságot az egyszeres szélességnél = nyolcszorozza meg a stabilitást

21 4. A hidak vázának tervezése A porcelánanyagokkal borított vázak az égetési eljárás során hõfeszültségnek vannak kitéve, a megkötés után pedig rágás közben nyomás nehezedhet rájuk. Ezeket az erõket a vázra, nem pedig a borításra kell átvezetni. Különösen a híd-helyreállításoknál a támasztás és a pillér közötti összekötõ területnek a stabilitását a váz tervezésével és a megfelelõ vastagsággal kell biztosítani. A váz formája és vastagsága meg kell hogy feleljen a páciens vizuális, funkcionális és periodontális higiéniai igényeinek. Az optimális elõfeltétel az akkorára kicsinyített teljes viaszminta, amely helyet ad a porcelánanyagnak. A laboratóriumi eljárások során a váz többször is magas hõmérsékletnek van kitéve. Ezek az égetési hõmérsékletek a váz torzulását okozhatják, illetve az illesztés pontossága is csökkenhet, ha az nem megfelelõ módon lett megtervezve, vagy nem megfelelõ vastagságú. A bevágásos forma az interproximális megerõsítésekkel biztosítani fogja a váz deformációjának elkerüléséhez szükséges erõsséget. A váz megfelelõ tervezése (pl. hûtõrés alkalmazása) a hûtési fázis alatt biztosítani fogja a pótlás egyenletes hûtését. Ez különösen fontos magas aranytartalmú ötvözetek használatának esetén. Az esetleg elõforduló hibák az 1-es pontban leírtak alapján kerülhetõk el. A megfelelõ szájhigiénia biztosítása érdekében az interdentális területek kialakítására különös figyelmet kell fordítani. A megfelelõ felnyitásra akkor kell gondolni, ha úgy tervezzük a vázat, hogy fekete háromszögek ne alakuljanak ki. Ily módon a periodontális higiéniát interdentális ecsetek, illetve fogselyem használatával érhetjük el. helyes rossz helyes

22 5. A pillérek tervezése A pillérek tervezése során az esztétikai és funkcionális szempontokat csakúgy figyelembe kell venni, mint a szájhigiéniaiakat. A pillér alveoláris gerinccel érintkezõ területének porcelánból kell készülnie. A híd és a pillérek közti megfelelõ stabilitás biztosításának érdekében egy palatális és/vagy lingvális bevágás ajánlott. Továbbá, a hídpillér egyenletes hûtésének biztosításához egy lingvális fémpánt elõnyös segítségül szolgálhat. A híd formája - tojásdad híd A híd formája: nyereg típusú híd 6. A fém és a porcelán közti interface A fémváz és a fedõporcelán közti interface-nek pontosan körülhatároltnak kell lennie. Ha lehetséges, építsen be egy derékszögû elválasztó vonalat. A fémváz és a fedõporcelán találkozási pontja nem eshet az érintkezési területre, sem a rágás során szerepet kapó felületekre. Az interdentális területen az interface-t úgy kell kialakítani, hogy ezeket a nehezen elérhetõ területeket tisztán lehessen tartani.

23 használati utasítás A váz elkészítése A váz készítése során bizonyosodjon meg arról, hogy a csiszolás utáni minimum falszélesség az egyszeres koronák esetében 0,3 mm, a hídpilléreknél pedig 0,5 mm. Ha a vázra és az összekötõ területekre vonatkozó elõírásokat nem tartják be, a keletkezõ feszültség a porcelánanyag hasadását, illetve a váz torzulását fogja okozni. Az összekötõ felületek elengedhetetlenek a fémváz stabilitásához és a fém illetve a porcelánanyag közti tartós kapcsolathoz. Javasolt eljárás 1. Az anatómiai fogazatforma komplett modellezése 2. Csökkentés a fedõanyagok számára szükséges hely biztosítása céljából 3. Az összekötõ területek és kontaktpontok viaszolása 4. A tömítõ- és proximális kontaktpontok ellenõrzése Kontúrozás A váz a kicsinyített anatómiai fogazatformát tükrözi (a fedõporcelán funkcionális megtámasztása). Ily módon a porcelánanyagot egyenletes rétegekben lehet felvinni, és megfelelõen lehet rögzíteni. Ezért figyelembe kell venni, hogy a különbözõ ötvözetek mit követelnek meg (pl.hõstabilitás). - Az elõírtnál kisebb fémvázaknál a fedõporcelán térfogata csökken, és utólagos, korrigáló égetésre lesz szükség. - Ha a fémváz túlságosan kicsi, a fedõporcelán alátámasztása nem lesz megfelelõ, ami repedésekhez és hasadozáshoz vezethet, különösen a nagyon vastag porcelánrétegeknél. A fémváz csiszolása Az öntöttfém vázat volfrámkarbid fémfúrókkal, vagy porcelán kötõanyagból készült csiszolóeszközökkel csiszolhatjuk le. A váz külsõ területe a legömbölyítés vagy a vállas preparáció (labiális vagy cirkuláris) belsõ éléig van lecsökkentve, így elegendõ hely jut a porcelán alátámasztás számára. A váz munkamodellen történõ ellenõrzése - Csökkentett sebességet és nyomást alkalmazzon mikor alacsonyabb Vicker keménységû ötvözetekkel dolgozik. - A fémfelületen bekövetkezhetõ átfedés és bezáródás elkerülése végett csak egy irányban dolgozzon. - Ne használjon gyémánt csiszolóeszközöket. A váz volfrámkarbid fémfúrókkal vagy porcelán kötõanyagból készült csiszolóeszközökkel történõ csiszolása A lecsiszolt keret az oxidáció elõtt A váz porcelán alátámasztáshoz történõ elõkészítése

24 Oxidégetés Csiszolás után alaposan fúvassa le a vázat as alumíniumoxiddal Al 2 O 3 (Ivoclar Vivadent speciális öblítõszer). A szükséges nyomás az alkalmazott ötvözet típusától függ. - Az ötvözet felületének leöblítéséhez kizárólag egyszer használatos, tiszta Al 2 O 3 -t használjon. - Kövesse az ötvözet megmunkálásáról szóló használati utasítást. Az öblítés erõsíti a mechanikai kötést. Ennek következtében a célfelület durvábbá válik és jelentõsen megnõ. Hogy az öblítõanyag maradéka ne tömítse el a porcelánt, javasoljuk, hogy az elõírt nyomáson öblítse az ötvözetet, a szórófejet pedig lapos szögben irányítsa a célfelületre. Szennyezett fémfelületnél a porcelánégetés során buborékok keletkezhetnek. A váz kondicionálása során az ötvözetekre vonatkozó használati utasítás pontjait mindig be kell tartani. Az oxidálást az ötvözetekre vonatkozó utasítások szerint kell végrehajtani. - Az oxidáló égetés elõtt folyóvízben tisztítsa meg a fémvázat egy ecsettel, majd gõzzel, vagy ultrahangos zuhannyal mossa le. - A tisztítás után hagyja a vázat megszáradni. Ne használjon sûrített levegõt, amely esetben a légvezeték olajat tartalmazhat. - Oxidálja a vázat az ötvözetekre vonatkozó használati utasításban megadott paramétereknek megfelelõen. Megfelelõen támassza meg a vázat az égetõtálcán, különösen a nagy ívtávolságú hidak esetében. A váznak a porcelán vállhoz történõ elõkészítése Az oxidálást követõen ellenõrizze, hogy nincs-e a vázon rendhagyó oxidréteg. Ha szükséges, csiszolja és oxidálja újra.

25 Elsõ opaquerégetés (tisztítóégetés) Nyomja ki a fecskendõbõl a kívánt mennyiségû, használatra kész opaquer krémet és keverje alaposan össze. Az IPS InLine Opaquer folyadék a krém állagának javításában, illetve a többszöri használat miatt beszáradt opaquer újranedvesítésében segít. Ne hígítsa az anyagot vízzel! Egy ecset segítségével vigye fel vékony rétegben az elsõ opaquerréteget (tisztító). Programat-kemencében történõ égetés: Az elsõ opaquerégetés (tisztító) kitüzelési paraméterei

26 Második opaquerégetés Vigye fel a második opaquerréteget úgy, hogy a fémvázat teljesen borítsa be az opaquer, azonban csak a legszükségesebb minimális mennyiséget vigye fel. Programat-kemencében történõ égetés: A második opaquerégetés kitüzelési paraméterei A kiégetett opaquernek selymesen mattnak kell lennie (tojáshéjcsillogás).

27 Elsõ marginégetés Az opaquerégetést követõen a fémvázra porcelán váll készíthetõ, ha az eljárás végén biztosítjuk a szükséges helyet. Elõször izolálja a kõ égetõformát IPS Margin Sealer-rel, majd a száradás után IPS porcelánszeparáló folyadékkal. helyes rossz A kõ modell IPS Modell Sealer-rel történõ bevonása Az IPS Margin Sealer, majd az IPS Porcelánszeparáló folyadék felvitele

28 Ezután bõségesen, csepp formájában vigye fel a megfelelõ fogárnyalatú IPS InLine Marginanyagot a cervikális területre (azaz, a porcelánanyag külsõ felülete konvex alakú), majd szárítsa meg. Ezután az égetõformából óvatosan távolítsa el a vázat és a megszáradt vállanyagot. A porcelán vállak tervezése során (fõleg hidaknál) a Marginanyagot a proximális területeken enyhén feljebb is fel lehet vinni. Ez a késõbbi dentin- és incisalégetések közben csökkenti az interdentális térfogatcsökkenés esélyét. Programat-kemencében történõ égetés: Az elsõ marginégetés kitüzelési paraméterei Elsõ marginégetés A fogpótlás munkamodellen történõ ellenõrzése

29 Második marginégetés Az égetés után szükség lehet a marginváll enyhe utócsiszolására. Az illesztés pontosságát (zsugorító térfogatcsökkenés) a második marginégetéssel kell optimalizálni. Ehhez az elsõ marginégetés során használt anyagokat használja. Elõször azonban ismét izolálja az égetõformát az IPS Porcelánszeparáló folyadék segítségével. Ezután, a Marginanyagot az elsõ marginégetés során kialakult nyílt területekre felvíve pótolja ki a hiányzó területeket. Ezt követõen fejezze be a porcelánvállat és szárítsa ki.óvatosan távolítsa el a vázat az égetõformáról, és helyezze az égetõtálcára. Utólagos finomítás a munkamodellen A fogpótlás munkamodellen történõ ellenõrzése

30 IPS InLine rétegdiagram Pl. A-D Ideális távolság Limitált távolság Váz 0,3-0,5 mm 0,3-0,5 mm Opaquer 0,1 mm 0,1 mm Mély dentin Cervikális Incisal - - 0,3 mm 0,1 mm Dentin Cervikális Incisal 1 mm 0,7 mm 0,5 mm 0,3 mm Él Cervikális Incisal 0,2 mm 0,5 mm 0,1 mm 0,4 mm Ezek az értékek korábbi tapasztalatok alapján lettek meghatározva, és bizonyos szituációkban változhatnak A pótlással, árnyalatrendszerrel és a felhasznált anyagokkal szemben támasztott igényektõl függõen különbözõ hatások érhetõk el. Például, a Chromascop árnyalatokkal az incisal anyagok csak a cervikális harmadnak a felsõ részére vannak felvíve, szemben az A-D árnyalatú incisal anyaggal, amely egészen a cervikális harmad közepéig van felvíve. pl.a-d pl. Chromascop

31 Elsõ dentin- és incisalégetés A dentin- és incisal anyagok rétegelése elõtt a modell alapozása egy nagyon fontos munkafázis. Így megóvhatjuk a porcelánanyagot a kiszáradástól, illetve megakadályozhatjuk annak a modellhez történõ odaragadását. IPS Modell Sealer folyadékkal, majd IPS Porcelánszeparáló folyadékkal fedje be a kõ égetõformát, valamint a modellel szomszédos területeket. A kõ modell IPS Modell Sealer folyadékkal történõ bevonása Az IPS Porcelánszeparáló folyadék felvitele Hogy a porcelánanyag és az opaquerfelület közötti optimális kötés elérése érdekében vigyen fel fokozatosan, kicsit növekvõ mennyiségben IPS InLine Mélydentin-, vagy Dentinanyagot a cervikális és interdentális területekre (hidak esetében), és enyhén érdesítse. Ily módon fokozhatja a porcelánanyag opaquerfelületen történõ rögzülését. Az IPS InLine Dentin- vagy Mélydentin anyagok rétegelése Bizonyosodjon meg afelõl, hogy a rétegelés során túlkontúrozza a fogpótlást, hogy az égetés után a kívánt fogformát kapja.(kontúrozás után) kondenzálja a porcelánfelületet egy nagy, száraz ecsettel, hogy az homogénebbé váljon. Ez megakadályozza a porcelánt a cervikális margintól való leválásban. Mielõtt a hidat leemeli a modellrõl, dentin- és incisalanyagok segítségével egészítse ki a kontaktpontokat. Ezen felül, az égetés elõtt az interdentális területet egy vékony penge segítségével el kell választani úgy, hogy a porcelánt egészen az opaquerrétegig átvágjuk.

32 Az optimális égetés eléréséhez az interdentális területet el kell választani Programat-kemencében történõ égetés: Az elsõ dentin- és incisalégetés kitüzelési paraméterei

33 Második dentin-és incisalégetés Fontos megjegyzés: A fogpótlást a második dentin- és incisalégetés elõtt alaposan meg kell tisztítani, pl.gõzzel. Az elsõ dentinégetés után a fogpótlás körvonalazott és tiszta. Ezután bármely hiányos terület kipótolható ugyanazokkal az anyagokkal, amelyeket az elsõ dentin- és incisalégetés során alkalmaztunk. Az interdentális területeknek és a proximális kontaktpontoknak különös figyelmet kell szentelni. A második dentin- és incisalégetés kitüzelési paramétereinek megfelelõen égesse ki a fogpótlást. Helyezze a teljesen rétegelt fogpótlást az égetõtálcára és bizonyosodjon meg afelõl, hogy megfelelõen ki van támasztva. Csak akkor helyezze az égetõtálcát a pótlással együtt az égetõkamrába, amikor a kemence teteje már teljesen nyitott és a jelzõcsengõ megszólalt. Az alább leírt égetési paramétereknek megfelelõen égesse ki a fogpótlást. A hiányzó kontaktpontok pótlása Az okkluzális felület végsõ formája Bizonyosodjon meg afelõl, hogy a fogpótlás megfelelõen van kitámasztva az égetõtálcán Programat-kemencében történõ égetés: A második dentin- és incisalégetés kitüzelési paraméterei

34 A fogpótlás glazúrégetéshez történõ elõkészítése A fogpótlást lássa el olyan természetes hatású felületi textúrával, mint pl. a növekedési vonalak és konvex/konkáv területek. A második dentin- és incisalégetés után Az árnyalat ellenõrzése A felületi struktúra befejezése

35 Szín- és karaktert adó égetés Módosító és egyéni karaktert adó árnyalatok széles választéka áll rendelkezésünkre. IPS InLine árnyalatokkal és IPS InLine színekkel történõ árnyalatmódosítás Ezek a színek külön színégetõ eljárással égethetõk ki. Ha csak kisebb árnyalatmódosítást és egyénre szabást végzünk, az anyagok kiégetését elvégezhetjük a glazúrégetéssel együtt is. IPS InLine árnyalat A kívánt mennyiségû IPS InLine Árnyalatot keverje össze az IPS InLine Glazúr- és Festékfolyadékokkal, míg el nem éri a kívánt állagot. IPS InLine Árnyalat A-D Árnyalatok Chromascop Kerülje el a túlzásba vitt nedvességet, illetve az anyag túl vastag rétegben történõ felvitelét. Intenzívebb árnyalatot érhet el, ha nem vastagabb rétegben viszi fel az árnyalatot, hanem többször megismétli a felvitelt. Ha nem éri el a kívánt árnyalatot, ismételje meg a színégetést ugyanazokkal a paraméterekkel. Programat-kemencében történõ égetés: Az IPS InLine Árnyalat kitüzelési paraméterei IPS InLine színek A kívánt mennyiségû IPS InLine Színt keverje össze az IPS InLine Glazúr- és Festékfolyadékokkal, míg el nem éri a kívánt állagot. Ezután vigye fel a porcelánfelületre az egyéni jellemzõket (pl. elszíntelenedés, elszínezõdések a fogzománcon) Programat-kemencében történõ égetés: Az IPS InLine színek kitüzelési paraméterei
