Kezelési leírás a Glory WR-70 típusú érmerollnizó és számláló géphez

Átírás

1 Kezelési leírás a Glory WR-70 típusú érmerollnizó és számláló géphez 1

2 Tartalomjegyzék: 1. bevezetés 1.1. biztonsági előírások 1.2. a gép részeinek neve és funkciója 2. kezelés 2.1. rollnizás 2.2. átkapcsolás rollnizásról számlálásra 2.3. átkapcsolás számlálásról rollnizásra 2.4. összesítési funkció (az összes rollnizott érme száma) 3. hibakeresés 4. automatikus érzékelési funkciók 4.1. idegen érmék eltérő átmérővel 4.2. hibás működés felismerése rollnizási folyamat alatt 4.3. az érme rollnik magasságának értékelése 5. figyelmébe ajánljuk 5.1. előkészületek 5.2. karbantartás 6. műszaki adatok 7. a gép installációja 8. tartozékok 8.1. tartozékok 8.2. opcionális tartozékok Bevezetés biztonsági előírások A Glory WR-10 típusú gép egy érmerollnizó berendezés, melynek segítségével az érmék nagy sebességgel számlálhatók és rollnizhatók. Kérjük, olvassa át figyelmesen a kezelési utasítást a gép üzembe helyezése előtt, hogy a gép kezelésével és működésével teljesen tisztában legyen. A gép csak kifogástalan állapotban lévő földelt dugaszolóaljzatba csatlakoztatva használható, az eredeti hálózati kábel meghosszabbítása nélkül. 1.2 Bevezetés A gép részeinek neve és funkciója 1. érmetartó a számlálandó ill. rollnizandó érmék beadására 2. kezelőpanel kezelőgombokat tartalmazó felület 3. hibakijelző lámpa hiba esetén világít 4. hálózati kapcsoló 5. papírmagasság álltó 6. papírtekercs tartó a rollnizó papírtekercset tartja 7. hibás, vagy nem megfelelő érmék tároló rekesze 8. maradék érmék tárolására szolgáló rekesz 9. rollnizott érme kiadó 10. zsákoló számlálás után itt kerülnek zsákba a leszámolt érmék

3 11. papírbevezető nyílás a papírtekercsről vezeti be a papírt a gépbe 12. rollnizó előkészíti az érméket a rollnizásra 13. felső ajtó kapcsoló érzékeli, hogy a felső ajtó nyitva van-e 14. első ajtó kapcsoló érzékeli, hogy az első ajtó nyitva van-e 15. érmetartó a rollnizandó érméket tartja 16. maradék érmék leeresztő nyílása 17. hibaüzenet tábla 18. papírbefűzési útmutató 19. hálózati olvadó biztosíték 20. hálózati kábel 21. szellőző ventilátor 22. szeméttartó apró idegen tárgyak részére, melyek a forgó tárcsáról lekerülnek 23. törlő gomb a számlálót nullára álltja, a gépet pedig készenléti állapotba helyezi 24. start/stop gomb a gép indítására, megállítására szolgál 25. érmecímlet választó a feldolgozandó érmék címletének beállítására szolgál 26. ROLL/PCS választó a kijelző a rollnizott érmék, vagy a rollnizott tekercsek számát mutatja 27. hibakód kijelző a gép meghibásodásának kódját mutatja 28. tételszám kijelző a megadott érme, illetve rollni tételszámot mutatja 29. számláló a leszámolt érmék, illetve rollnik számát mutatja 30. UNIT-kijelző a berollnizott érmék számát mutatja 31. névérték kijelző a leszámolt, illetve berollnizott érmék névértékét mutatja 32. segédkijelző az érmék névértékének kijelzésére 33. ellenőrző kijelző a feldolgozandó érme kijelzője 34. hibafigyelő meghibásodás kijelzésére 35. segédkijelző hibakód és a hozzátartozó hiba kijelzésére 36. számgombok a tételszám beállításához 37. tételszám megállító gomb 38. rollnizás/számlálás választó gomb 39. érmerollni magasság ellenőrző gomb 40. eltérő érmék kiszelektálása (opcionális) tételszám megállításához választás a gép rollniző, illetve számláló funkciója között az érmerollni magasságát jelzi ki a gép az eltérő érméket a hibás érme rekeszbe teszi 41. összesítő gomb az összes elkészült érmerollni számát adja meg 42. szabályzógomb a hibaszignál beálltásához a hibaszignál hangerejének beállítására szolgál 3

4 2.1. Kezelés Rollnizás 1. hálózati kapcsoló A gép a hálózati kapcsolóval helyezhető üzembe. A kezelőpanelon a LEDek felvillannak, majd a gép üzemkész állapotba kerül. 2. a rollnizandó érme névértékének beállítása Az érme névérték a DENOMI gomb megnyomásával állítható be. Minden egyes gombnyomásra változik a névérték. Ha a jobb oldali gombot nyomja meg, az érme névérték növekszik, ha a bal oldalit nyomja meg a névérték csökken. Ha a gombot nyomva tartja, az eredeti beállítás kerül vissza. 3. papír befűzése 1. Nyissa ki az első ajtót. Helyezze a helyes méretű papírtekercset a tartóra, majd a felső tekercstartót engedje rá. 2. Nyissa ki a papírbevezető nyílását, és a papírt fűzze be a papírtovábbító hengerek közé addig, amíg teljesen át nem ér. 3. Ha a papírt befűzte, lassan engedje vissza a papírbevezető nyílás fedelét, míg a papírt a továbbító hengerek tartják. Balkézzel tartsa meg a papírtekercset, jobb kézzel fogja meg a papír kilógó végét és határozott mozdulattal a vágóél segítségével szakítsa le. A vágóél ék alakúra vágja el a papírt. FONTOS: A papír behelyezésekor ne érintse a vágóélet. Ha a gép működik, soha ne nyissa ki sem a felső, sem az első ajtót. 4. Miután minden előkészületet megtettünk, az érméket szórjuk az érmetartóba és nyomjuk meg a START gombot. A papírt a gép befűzi a rollnizó pozícióba, és az érméket automatikusan berollnizza Átkapcsolás rollnizásról számlálásra 1. Kapcsolja be a gépet. Nyissa fel a számgombokat fedő ajtót. Ezután nyomja meg a WRAP/COUNT gombot, így a gép automatikusan átáll rollnizó üzemmódról számláló üzemmódba. 2. Nyissa ki az első ajtót, a zsákot erősítse a gyűrű segítségével a kiengedő nyílásra. Az első ajtót a számlálás alatt hagyja nyitva. 3. Tételszámlálás A BATCH-STOP gombot nyomja meg, a tételszám kijelző világítani kezd. A kívánt tételszámot üsse be a számgombok segítségével, majd ismét nyomja meg a BATCH-STOP gombot. A tételszám kijelző ismét világtani kezd. A készülék automatikusan megáll a beállított érmeszám leszámlálása után. A végtelen számláláshoz ismét nyomja meg a BATCH- STOP gombot Átkapcsolás számlálásról rollnizásra 1. Távolítsa el a zsákot a kiengedő nyílásról, majd zárja be az első ajtót. Nyissa ki a számgombokat fedő ajtót és nyomja meg a WRAP/COUNT gombot. A kijelző és a készülék számlálásról és átvált rollnizásra. 2. Tételszám beálltás rollnizáskor A tételszám beálltást az előző pontban leírt módon kell végrehajtani. Ha a számlálás és rollnizás befejeződött, a tételszám-kijelző villogni kezd. Ekkor a START gomb megnyomásával a tételszámlálás újra indítható. 3. MODE gomb A rollnizás alatt a ROLL/PCS gomb megnyomásával választható, hogy a gép az érmék számát, vagy a rollnik számát jelezze ki. 4

5 2.4. Összesítési funkció 1. A gépet kapcsolja be, nyomja meg a TOTAL és ENTER gombot a kijelző panelen. Az érme névérték kijelzése eltűnik és megjelenik az összes berollnizott érme száma. 2. Nyomja meg a DENOMI gombot, ezután az érmék névértékei után az azon a névértéken elkészült rollnik száma kerül kiírásra. 3. A START gomb megnyomására ismét az összes elkészült rollni számát írja ki a gép. 4. Ezen szám törléséhez a CLEAR és START gomb egyidejű megnyomása szükséges. A hálózati kapcsoló ki-, bekapcsolásával ez a szám nem törölhető. 3. Hibaelhárítás Ha probléma lép fel a készülék működése közben, akkor olvassa el a hibakódot a hibakijelzőn és a készülék vázlatos rajzán elhelyezett lámpák közül a világító segítségével a táblázatból kikereshető a hiba leírása, és a hiba elhárításához szükséges teendők. A hiba elhárítása után a START gomb lenyomásával a készülék újra indítható. 14.oldal ábra 1. A készülék vázlatos rajza a hibajelző lámpákkal 2. Hibakijelző 3. Hibakód 4. Leírókód 5. Részletező kód 6. Pozíció kód 5. Egy meghatározott névértékre vonatkozó rollnik számát ugyancsak a CLEAR és START gomb egyidejű megnyomásával lehet elérni, amíg a kijelzőn a kívánt névértékre vonatkozó adatok szerepelnek. 6. Nyomja meg a TOTAL és ENTER gombot, hogy a gép visszatérjen a normál üzemmódba az összesítési funkcióból. MEGJEGYZÉS: A felső kijelző hat számjegyet tud megjeleníteni, ha ennél több helyiértékre van szükség, akkor az elöl álló számok a középső kijelzőn kerülnek kiírásra. A két kijelző együtt kilenc számjegyet tud megjelenteni. Az összesítési funkcióban csak a rollnik számát számolja a gép függetlenül attól, hogy a gép rollnizó, vagy számláló üzemmódban van e. (Az érmék számát ilyen esetben nem írja ki.) Ha a gép több, mint három napig van kikapcsolva, akkor előfordulhat, hogy törli az összes elkészült rollni számot. 5

6 3. Hibakód táblázat Hibakód Leíró kód Részletező Pozíció Kijelzés Hiba oka A hiba elhárítása kód kód SET A felső fedél nincs tökéletesen zárva Csukja le újra a felső fedelet SET Az első ajtó nincs tökéletesen zárva Csukja be újra az első ajtót SET A papírtekercset leszorító kar nincs a helyén Tegye fel a papírtekercset a gépre, és a leszorító kart helyezze rá tökéletesen SET Hibás érméket tároló rekesz nincs a Tegye a rekeszt teljesen a helyére helyén SET Maradék érme tároló rekesz nincs a Tegye a rekeszt teljesen a helyére helyén FULL Érmekiadó pálya tele van Vegye ki az elkészült rollnikat, vagy a leszámlált érméket a tárolóból, mert a torlódást azok okozzák FULL Hibás érmék tárolója megtelt Ürítse ki a tároló rekeszt FULL Maradék érmék tárolója megtelt Ürítse ki a tároló rekeszt FULL Érmetekercsnél hibás rollni magasság A készülék ezt a rollnit a maradék érmék tárolására szolgáló rekeszbe ejti. Vegye ki a hibás rollnit és vizsgálja meg. A hibát okozhatja rossz érme, nem megfelelő papírt FULL Nem a beállítottnak megfelelő anyagú érme Vegye ki a hibás rollnit a maradék érmék tárolására szolgáló rekeszből DUST Érme beadagolást ellenőrző érzékelő elszennyeződött Nyissa fel a készülék tetejét, és az ábra szerint tisztítsa meg az érzékelőt DUST A számlálást ellenőrző érzékelő Nyissa fel a készülék tetejét, és az ábra elszennyeződött szerint tisztítsa meg az érzékelőt DUST A számlálás utáni érmegyűjtő Nyissa ki a készülék első ajtaját és az ábra telítettségét figyelő érzékelő szerint tisztítsa meg az érzékelőt. elszennyeződött DUST Papírtekercs leszorító érzékelője Nyissa ki a készülék első ajtaját és az ábra 6

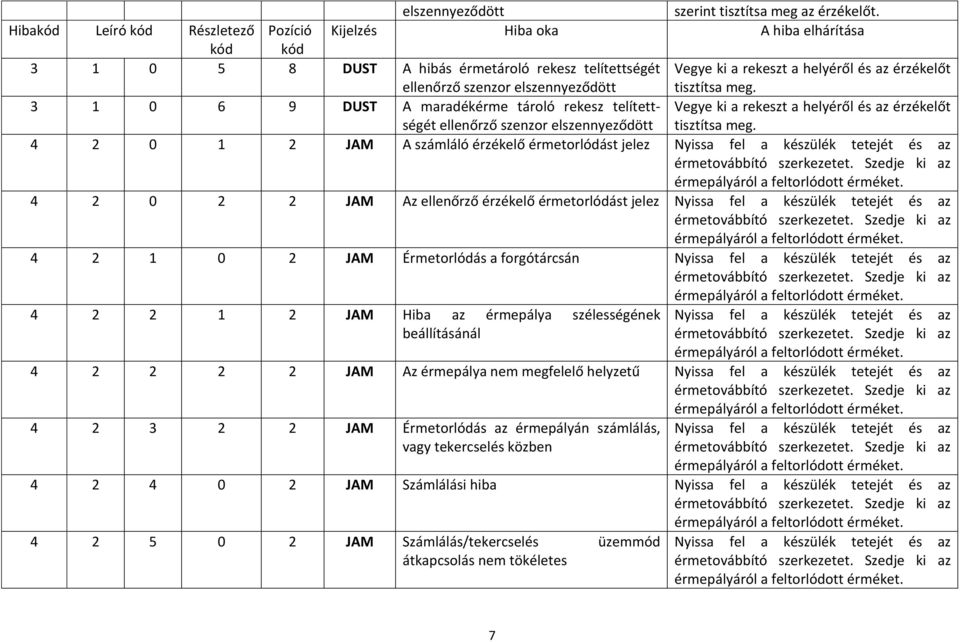

7 elszennyeződött szerint tisztítsa meg az érzékelőt. Hibakód Leíró kód Részletező Pozíció Kijelzés Hiba oka A hiba elhárítása kód kód DUST A hibás érmetároló rekesz telítettségét ellenőrző szenzor elszennyeződött Vegye ki a rekeszt a helyéről és az érzékelőt tisztítsa meg DUST A maradékérme tároló rekesz telítettségét ellenőrző szenzor elszennyeződött Vegye ki a rekeszt a helyéről és az érzékelőt tisztítsa meg JAM A számláló érzékelő érmetorlódást jelez Nyissa fel a készülék tetejét és az JAM Az ellenőrző érzékelő érmetorlódást jelez Nyissa fel a készülék tetejét és az JAM Érmetorlódás a forgótárcsán Nyissa fel a készülék tetejét és az JAM Hiba az érmepálya szélességének beállításánál Nyissa fel a készülék tetejét és az JAM Az érmepálya nem megfelelő helyzetű Nyissa fel a készülék tetejét és az JAM Érmetorlódás az érmepályán számlálás, vagy tekercselés közben Nyissa fel a készülék tetejét és az JAM Számlálási hiba Nyissa fel a készülék tetejét és az JAM Számlálás/tekercselés üzemmód átkapcsolás nem tökéletes Nyissa fel a készülék tetejét és az 7

8 JAM Áramellátási hiba számlálás közben Nyissa ki, majd csukja vissza a készülék felső ajtaját JAM Az érmelerakó belső átmérője nem megfelelő, hibás a működése Nyissa ki a készülék első ajtaját. Szedje ki az érmelerakóból az érméket az ábrának megfelelően JAM Az érmelerakó szíj hibásan működik Nyissa ki a készülék első ajtaját. Szedje ki az érmelerakóból az érméket az ábrának megfelelően JAM A rollnizáshoz összeállított érmeoszlop hibás Nyissa ki a készülék első ajtaját. Szedje ki az érmelerakóból az érméket az ábrának megfelelően JAM Hiba a rollnizott érmék kiadásánál Nyissa ki a készülék első ajtaját. Szedje ki az érmetekercset a kiadópályáról JAM Érmekiadó pálya ajtaja hibás Nyissa ki a készülék első ajtaját. Szedje ki az érmetekercset a kiadópályáról JAM Áramellátási hiba tekercselés közben Nyissa ki, majd csukja vissza a készülék első ajtaját JAM Az érmekiadó hibás Nyissa ki a készülék első ajtaját. Szedje ki az érméket a kiadóból. Ellenőrizze a rollnizó papír befűzését JAM Nyomtató hiba Nyissa ki a készülék első ajtaját. Fűzze be a papírt helyesen, majd csukja be az ajtót JAM Rollnizó papír hiba Nyissa ki a készülék első ajtaját. Ellenőrizze a rollnizó papír befűzését, és továbbítását JAM Papír befűzési hiba Nyissa ki a készülék első ajtaját. Távolítsa el a begyűrődött papírt a rollnizóból JAM A rollnizó görgők szorulnak. Nyissa ki a készülék első ajtaját. Távolítsa el a begyűrődött papírt a rollnizóból JAM Vezérlőtengely hibás Nyissa ki a készülék első ajtaját. Ellenőrizze a rollnizó egységet. 8

9 JAM Rollnizó köröm hibás Nyissa ki a készülék első ajtaját. Ellenőrizze a rollnizó egységet JAM Rollnizási hiba Nyissa ki a készülék első ajtaját. Ellenőrizze a rollnizó egységet JAM Nyomtató hiba Nyissa ki a készülék első ajtaját. Fűzze be a papírt helyesen, majd csukja be az ajtót. 7 * * * * Vezérlő elektronika hibás Kapcsolja ki, majd néhány másodperc múlva kapcsolja be a készüléket. FIGYELEM!!! A rollnizó körmök működés közben felforrósodnak. Soha ne érintse meg a rollnizó körmöket!!! Ha a készülék 6 számmal kezdődő hibakódot ír ki, a hiba elhárítása során ne erőltesse a készüléket!!! Hibakijelző lámpa A lámpa világít. A lámpa nem világít. A lámpa villog. Ez a jelzőlámpa háromféle módon ad jelzést: folyamatosan világít, villog, vagy nem világít. A készülék működik. Hiba esetén a központi vezérlőegység hibájára utal A készülék éppen dolgozik. Hiba esetén az érmelerakó hibájára utal. Folyamatosan meglévő hiba. 9

10 4. Automatikus érzékelési funkció 4.1. Idegen érmék eltérő átmérővel Ha idegen test, vagy eldeformálódott érme kerül a feldolgozandó érmék közé, az érmék továbbítása elakadhat, a gép teljesítménye csökkenhet, vagy akár teljesen meg is állhat. Mivel a WR-70 egy olyan érzékelővel van ellátva, mely az idegen tárgyakat, vagy deformálódott érméket érzékeli és a hibásérme tárolóba továbbítja. Ezzel az ilyen jellegű munkaidő kiesést kiküszöböli. 1. Azon érmék, melyek formája és mérete az alábbi rajz szerinti, a gép max. 5 db normál érmével együtt a hibásérme tárolóba továbbítja. 2. Az az érme sem tudja elzárni az érmebevezetést, amely vastagságában tér el a normális érméktől, mert a működést átmenetileg fenntartja a Reverse Driving System Hibás működés felismerése rollnizási folyamat alatt Ha a rollnizás alatt a gép dugulást észlel, a hibát okozó érmék a hibásérme tárolóba kerülnek elvezetésre. Ezen érmék összege levonódik a számlált érték mennyiségéből. A teljesen megbízható számlálás érdekében az érméket két érzékelővel is vizsgálja a gép. Ha a két érzékelő egyikénél is kérdéses, hogy az érme jó-e, az érme a hibásérme tártóba kerül. 4.3 Az érmerollnik magasságának ellenőrzése. Az érmerollnik magasságának vizsgálatával a gép dönteni tud arról, hogy a rollnizott érmék száma helyes e. Ha az érmerollni magassága nem egyezik aza előre beállított értékkel, akkor a gép az érmerollnit a maradékérme tárolóba dobja. Ezután az E20306 hibaüzenet jelenik meg. A beállítandó magasság a rollniban lévő érmeszám és az érme vastagságának függvénye. Három pontossági fokozat választható: Megjegyzés: 1. Az érmerollni magassága = érmevastagság x érme darabszám 2. Ha az érme átmérő több mint 25 mm, vagy az érmevastagság több mint 2 mm, akkor az érzékelés pontossága kicsit rosszabb. 3. Néhány esetben az érmék száma helyes, de az érmerollni magassága nagyobb mint a megengedett, mert egy vagy több nem vízszintesen van a rollniban, így növeli annak magasságát. Ha ez többször fordul elő, akkor az érzékelés pontosságát alacsonyabbra kell venni. 5. Figyelmébe ajánljuk 5.1 Előkészületek 1. Ha a gép üzemel, soha ne nyissa ki sem az első, sem a felső ajtót! 2. Ha a rollnizás alatt az érmék eldugítják a gépet, a dugulást okozó érméket a maradékérme tárolóba küldi. A visszadobott érmék értékét a kijelzőn jelzett értékből levonja. A maradékérme tárolóból az érméket tegye újra az érmetárolóba. 3. Mikor az érméket az érmetárolóba adja, ellenőrizze, hogy az érmékkel együtt ne kerüljön a gépbe anyagdarab, papírdarab, gumiszalag, gemkapocs, mert ezek a gép működését akadályozzák. 4. Ha a gép biztosítéka meghibásodik, áramtalanítsa a berendezést (mindenképpen húzza ki a hálózati csatlakozót.) és keresse meg a hiba okát. Cserélje ki a biztosítékot (220V 6,3A). 5. Mielőtt a gépet kikapcsolja, nyomja meg a CLAER gombot, hogy a gépből eltávolítsa a maradék érméket. Ugyancsak ürítse ki a maradékérme tartót és a szeméttartót! 6. A papírtekercstartót úgy helyezze a papírtekercsre, hogy azt jól tartsa. Ha a tekercset nem lehet helyes pozícióba állítani, akkor a tekercset cserélje le. A papír szélessége a megadott szélességnél 3 mm-rel térhet el, különben az E65506 hibakód kerül kijelzésre. 7. A centrifugál tárcsát ne nyomja a továbbítandó papírra. 10

11 8. A mozgó részektől végtagjait, haját és kilógó ruhadarabjait tartsa távol! 9. Ne egyen, illetve ne igyon a gép közelében! 10. A kötelező karbantartások nélkül a gép nem fog teljes értékűen működni és ezenkívül veszélyessé válhat az üzemeltetése! 11. Javításhoz csak eredeti GLORY alkatrészeket használjon! 5.2 Karbantartás Hosszabb használat után a képen látható részeket tisztítsa meg, mert ezeken a helyeken por, kosz, stb. gyűlik össze. Figyelem!!! A gép tisztításához semmiféle vegyi anyag nem használható! 6. Műszaki adatok: 7. A gép installálása A gépet olyan helyen állítsuk fel, ahol az üzemeltetéshez elegendő hely áll rendelkezésre. A készülék bal oldalán található a papírtekercs tartó, ami a gépből kinyúlik, a jobb oldalon pedig a maradékérme tároló található, aminek a hozzáférhetőséget ugyancsak biztosítani kell. A készülék hátuljánál elegendő helyet kell hagyni, hogy az üzemeltetés alatt keletkező hő elvezetődjön, megakadályozandó a gép túlhevülését. a gépet vízszintesen helyen állítsa fel. 8. Tartozékok Tartozék 1. géptakaró 2. 2 db olvadó biztosíték 3. V szíj Felhasználható érmék Rollninkénti darabszám Rollnizási sebesség Számlálási sebesség Számlálási stop Külső méretek súly Áramellátás Teljesítmény felvétel A rollnizó mérete Az érmetartó kapacitása 16 féle érme átmérő: mm vastagság: 1 3,25 mm a rollnizott érméktől függően mm 24 rollni/perc max érme/perc , végtelen 400 x 580 x 1010 mm 174 kg 220V / 50 Hz 340 W 220 mm 4000 érme (átmérő 24 mm, vastagság 1,75mm) 8.2. opcionális tartozékok 1. Pénztartó magasító Ezen feltét segítségével nagyobb mennyiségű érme rakható egyszerre az érmetartóba 2. Nagy papírtekercs tartó A nagyobb méretű papírtekercstartó lehetővé teszi, hogy nagyobb méretű tekerccsel dolgozzon a gép. Így növekszik a megszakítatlan üzemidő. 3. Automatikus érmerollni pozícionáló E kiegészítő az érmerollni kiadóra felhelyezve elérhető, hogy a kiadott érmerollnik mindig azonos pozícióban kerülnek kiadásra, így futószalagon. stb. továbbítható. Ha ezt a kiegészítőt alkalmazza, úgy a számgombok segítségével a kiegészítő rész kódját be kell ütni, további felvilágosítás pedig a Glory képviselő ad az alkalmazással kapcsolatban. 11

12 4. Nyomtató Ezen nyomtató segítségével az érmerollnik felirattal láthatók el. Ha nyomtatót használ, úgy a számgombok segítségével a nyomtató használati kódot be kell ütni a gépbe. További felvilágosítást a Glory képviselője ad. Nyomtatási funkciók: 1. dátum (nap, hónap, év) 2. gépszám (1-9, A-Z) 3. kezelőszám (No ) 4. bankszám ( ) A nyomtatási funkciók a számgombokkal változtathatók, ám a 2. és 4. funkció változtatáshoz egy speciális kód szükséges. További felvilágosítást a Glory képviselője ad. 5. Érmeanyag vizsgáló érzékelő Ez a kiegészítő egység vizsgálja a számlálandó, vagy rollnizandó hibás érmék anyagát. Ha a beállított érmeanyagtól eltérőt talál, akkor azt a hibás érmék tárolójába továbbítja. A vizsgálat három fokozatban állítható. További felvilágosítást a Glory képviselője ad
