1 Felhasználói kézikönyv BL-112II-BT mobil hőnyomtatóhoz

2 Tartalom 1. Bevezető Tulajdonságok Tartozékok Specifikáció Nyomtató Üzemeltetési feltételek Hőpapír tulajdonságai Hálózati adapter tulajdonságai Hálózati kábel Akkumulátor tulajdonságai Nyomtató méretei: Megjelenés Kezelés Az adapter csatlakoztatása Papírbefűzés Akkumulátor behelyezése Akkumulátor eltávolítása Akkumulátor töltése Karbantartás Funkciók Teszt nyomtatás Nyomtatási intenzitás beállítása Hibajelzés Bluetooth interfész tulajdonságai: Karaktertáblázat

3 1. Bevezető A BL-112 egy gyors, csendes és megbízható 4 kompakt nyomtató. A készülékek dizájnos, hordozható kivitelben készülnek, infra, soros és Bluetooth-porton is csatlakoztathatók okostelefonokhoz, PDA-ákhoz. Beépített akkumulátorral rendelkeznek, minimum egy teljes munkanapon keresztül használhatók egy feltöltéssel. Különböző vonalkódok és nagyított karakterek nyomtatására képes. Könnyű súlya és kompakt mérete miatt kiválóan alkalmazható olyan területeken ahol ezek a fő szempontok Tulajdonságok Halk és gyors nyomtatás 8 pont/mm Egyszerű papírbehelyezés Vonalkód típusok: UPC-A, UPC-E, JAN13, JAN8, CODE39, ITF, CODABAR, CODE128, QRCode(Model2) DataMatrix PDF417 MicroPDF417 MaxiCode Sokféle nyomtatás beállítási lehetőség. Például nagyított karakterek nyomtatása akár 64- szeres méretig. Grafikus nyomtatás Letöltött karakterek nyomtatása ESC/POS szekvencia kompatibilis Tápellátás akkumulátoron vagy AC adapteren keresztül Tartozékok BL-112II BT nyomtató AC adapter hálózati kábellel Papírtekercs 2. Specifikáció 2.1. Nyomtató Nyomtatási mód: direkt hőnyomtatás Képpontok száma: 832 képpont Felbontás: 8 pont / mm Papírszélesség: 104 mm / 112 mm Maximális nyomtatási sebesség: 90 mm / sec (hálózati adapterről) 75 mm / sec (akkumulátorról) Karaktertípusok: PC437, PC850, PC852, PC857, PC858 PC863, PC865, PC866, PC860, Katakana Karakter pontmátrix: 24 12,

4 Karakter méretek: mm, mm Karakterek száma/sor: 69 Képpont távolság: mm Soremelés mm Élettartam: (25 C átlag működési hőmérs.) 100,000,000 pulzus vagy több (12.5% kitöltésnél) 50 km vagy több Interfész: Bluetooth (ver 2.0), RS-232C Nyomtató méretei: 154mm 129mm 66.3mm (Sz x Mé x Ma) Súly: Kb. 500 g (tartozékok nélkül) 2.2. Üzemeltetési feltételek Működési tartomány: Hőmérséklet: 0 C és +40 C között (hálózati adapterről) -10 C és +50 C között (akkumulátorról) Páratartalom: %RH Tárolási tartomány: Hőmérséklet: -25 C és +60 C között Páratartalom: %RH 2.3. Hőpapír tulajdonságai Típus: TF50KS-E2D Papír szélesség: 112 mm Papírtekercs átmérője: 50 mm Magátmérő: 13 mm Kérjük, használja a nyomtatásra előírt papírt. Amennyiben a meghatározott papírtól eltérőt használ, a nyomtatás minősége és a hőfej élettartama nem garantált Hálózati adapter tulajdonságai Típus: BLS-120W Bemeneti feszültség: váltakozófeszültség, 50/60 Hz Névleges kimenet: 9.0 egyenfeszültség, 3.0 A 2.5. Hálózati kábel Típus: ACS100G (európai) 2.6. Akkumulátor tulajdonságai Típus: UR-250 Névleges feszültség: 7.4 V egyenfeszültség Névleges kapacitás: 2500 mah Töltések száma: Kb. 300 töltés Töltési idő: Kb. 3 óra - 4 -

5 3. Nyomtató méretei: - 5 -

6 4. Megjelenés Felülnézet: Alulnézet: Power switch - Be/kikapcsoló gomb - 6 -

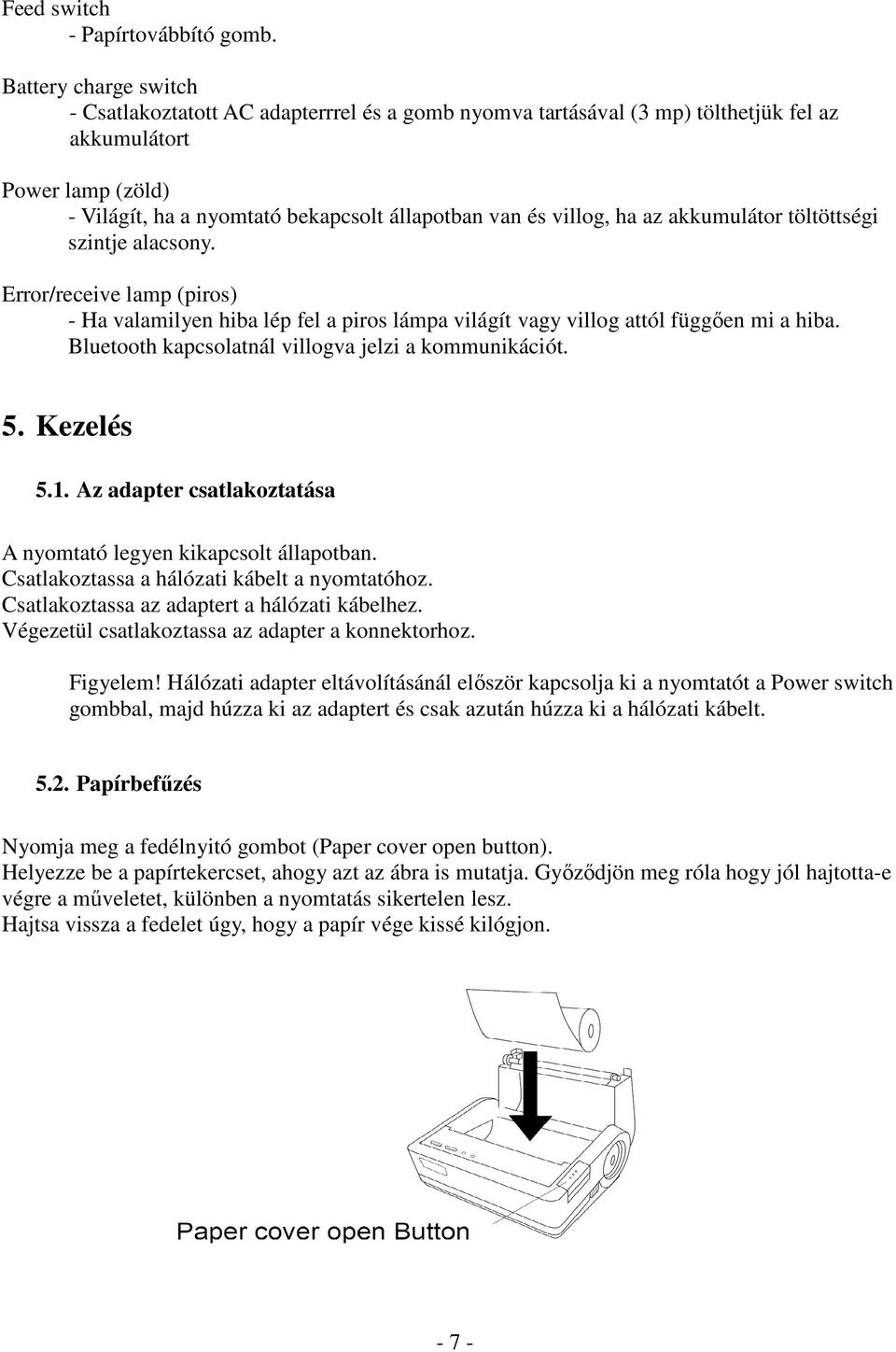

7 Feed switch - Papírtovábbító gomb. Battery charge switch - Csatlakoztatott AC adapterrrel és a gomb nyomva tartásával (3 mp) tölthetjük fel az akkumulátort Power lamp (zöld) - Világít, ha a nyomtató bekapcsolt állapotban van és villog, ha az akkumulátor töltöttségi szintje alacsony. Error/receive lamp (piros) - Ha valamilyen hiba lép fel a piros lámpa világít vagy villog attól függően mi a hiba. Bluetooth kapcsolatnál villogva jelzi a kommunikációt. 5. Kezelés 5.1. Az adapter csatlakoztatása A nyomtató legyen kikapcsolt állapotban. Csatlakoztassa a hálózati kábelt a nyomtatóhoz. Csatlakoztassa az adaptert a hálózati kábelhez. Végezetül csatlakoztassa az adapter a konnektorhoz. Figyelem! Hálózati adapter eltávolításánál először kapcsolja ki a nyomtatót a Power switch gombbal, majd húzza ki az adaptert és csak azután húzza ki a hálózati kábelt Papírbefűzés Nyomja meg a fedélnyitó gombot (Paper cover open button). Helyezze be a papírtekercset, ahogy azt az ábra is mutatja. Győződjön meg róla hogy jól hajtotta-e végre a műveletet, különben a nyomtatás sikertelen lesz. Hajtsa vissza a fedelet úgy, hogy a papír vége kissé kilógjon

8 5.3. Akkumulátor behelyezése Kapcsolja ki a nyomtatót Csúsztassa az akkumulátor fedelet a nyíl irányába az eltávolításhoz. Helyezze be az akkumulátort az erre kialakított hely bal oldalára, a jel jobbra mutasson, majd csúsztassa jobbra az akkumulátort, amíg nem kattan Akkumulátor eltávolítása Kapcsolja ki a nyomtatót Távolítsa el az akkumulátor fedelet és csúsztassa balra az akkumulátort, majd vegye ki Akkumulátor töltése 1. A nyomtató legyen kikapcsolt állapotban (Power Switch gomb). 2. Tegye be az akkumulátort. 3. Csatlakoztassa a hálózati adaptert. 4. Kapcsolja be a készüléket a Power Switch gombbal. 5. Tartsa lenyomva a CHARGE gombot 3 mp-ig. Ekkor a töltés elkezdődik. A PWR led és az ERR/RCV led elkezd felváltva villogni

9 6. Amikor a töltés befejeződött, a nyomtató készenléti állapotba kerül. (A PWR led világít, az ERR/RCV led nem világít.) 7. Kapcsolja ki a nyomtatót, és húzza ki az adaptert. (A töltési idő kb. 2 óra) 5.6. Karbantartás Nyomtató tisztítása: Ha a nyomtató felülete szennyezett, törölje le puha, száraz ruhával vagy enyhe tisztítószeres kendővel. Figyelem! Ne használjon agresszív tisztító anyagokat, mint például hígító vagy benzin. A nyomtató belsejébe víz nem kerülhet! 6. Funkciók 6.1. Teszt nyomtatás A FEED gomb nyomva tartása közben kapcsolja be a nyomtatót és a teszt nyomtatása elkezdődik. [Tesztnyomtatás minta] 6.2. Nyomtatási intenzitás beállítása A nyomtatás intenzitása külön paranccsal állítható % közötti értéken Hibajelzés Ha hiba lép fel, a PWR lámpa világít/villog és/vagy az ERR/RCV lámpa villog attól függően milyen hibáról van szó

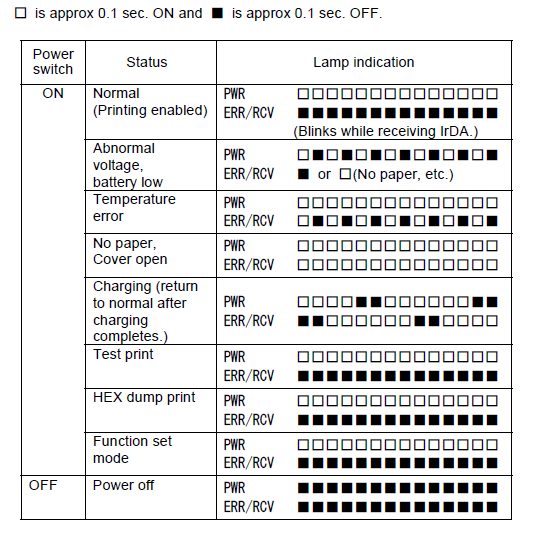

10 A hibalehetőségek a következők: Kb 0.1 mp-ig világít Kb. 0.1 mp-ig nem világít Power switch Állapot Normál működés Alacsony akkufeszültség Nyomtatófej túlhevült Nincs papír/ fedél nyitott Töltés (ha vége, átvált normál módba) Tesztnyomtatás Hex dump nyomtatási mód Funkció beállítási mód Nyomtató kikapcsolva Lámpa jelzés (villog infra kapcsolatnál) vagy (nincs papír) 6.4. Bluetooth interfész tulajdonságai:

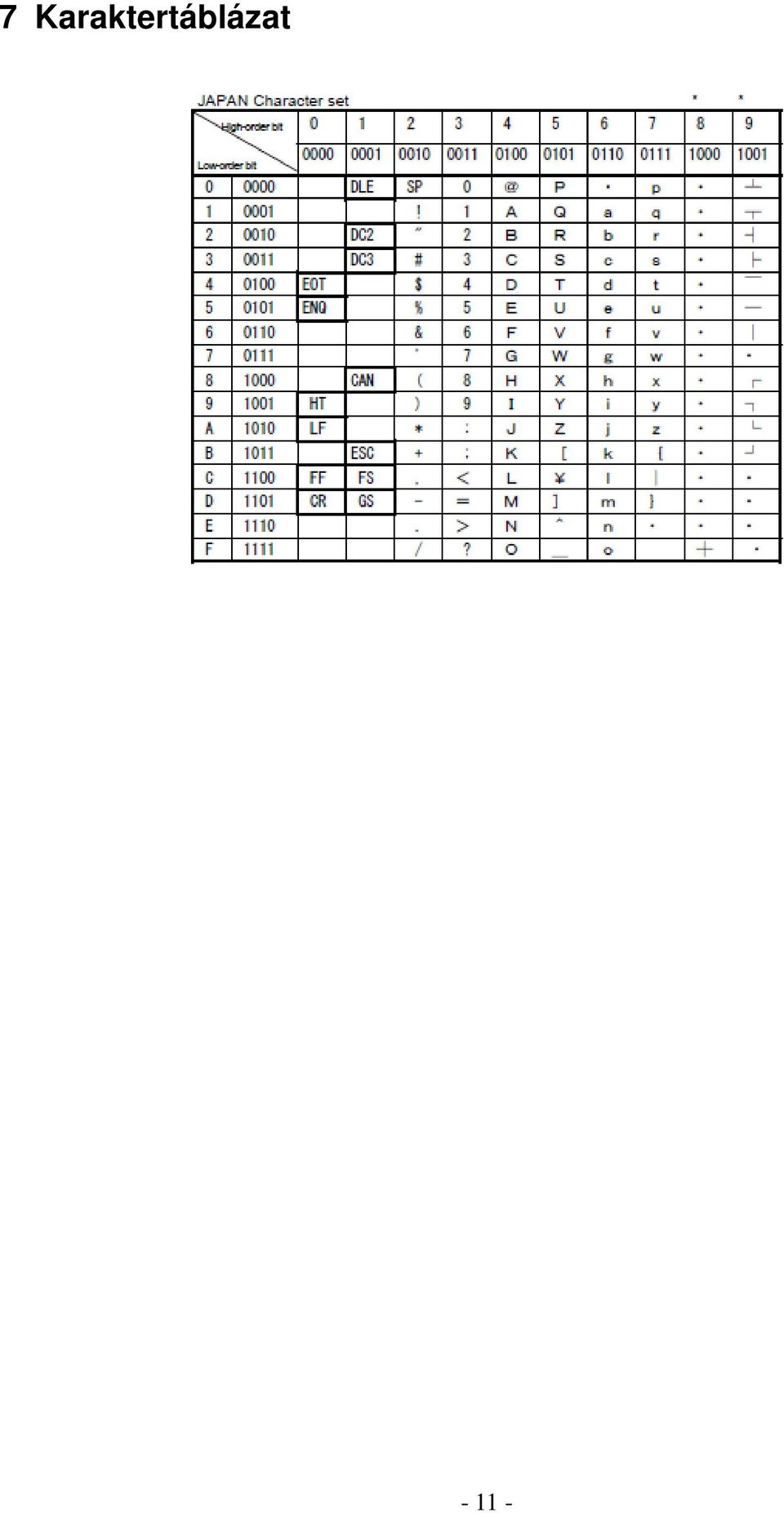

11 7 Karaktertáblázat
