Robot porszívó

Átírás

1 Robot porszívó

2 Kedves Vásárlónk! Gratulálunk a választásához. Kérjük, olvassa el ezt a tájékoztatót, az esetleges károk elkerülése érdekében. Az utasítások figyelmen kívül hagyása miatt bekövetkezett károkért, sérülésekért nem tudunk felelősséget vállalni MŰSZAKI ADATOK Termékszám , A töltő áramellátása V ~ Hz A töltő áramellátása 14,4 V / 2200 mah NiMH-akkumulátor BIZTONSÁGI ELŐÍRÁSOK Kérjük figyelmesen olvassa át ezt a használati útmutatót, és tartsa be a benne foglalt utasításokat. Áramellátás: A készülék használata előtt győződjön meg, hogy a helyi áramellátás kompatibilis-e berendezésnél használatossal. A készüléket és a hálózati kábelt tartsa távol a víztől. Ne tegye ki a készüléket közvetlen napfénynek és forróságnak. Soha ne nyissa fel a burkolatot. A készülékbe nem kerülhetnek semmilyen idegen fém tárgyak. Ha hosszabb ideig nem használja a készüléket, húzza ki a hálózati csatlakozót a csatlakozóaljzatból. A KÜLDEMÉNY TARTALMA fő egység virtuális fal töltőállomás távirányító adapter rongykorong rongykorong tartó oldalsó kefék porecset használati útmutató szűrő akkumulátor A készülék ki/bekapsoló gombbal rendelkezik. Amikor bekapcsolja a készüléket, akkor készenléti állapotban van és várja az utasításokat a távirányítótól vagy a vezérlő paneltól. 2

3 A KÉSZÜLÉK ÁTTEKINTÉSE Felső rész: 1 Automata tisztítás 2 Bekapcsolt/Kikapcsolt - állapotjelző LED 3 Fogantyú 4 Jel vevő 5 Feltöltő elektróda 6 Fal érzékelő 7 Felső burkolat 8 "Töltés" nyomógomb 9 Helyi tisztítás Alsó rész: 10 Padló kefe 11 Portartály 12 Fő kefe 13 Hálózati kapcsoló 14 Hálózti csatlakozás 15 Bal kerék 16 Érzékelő 17 Oldalsó kefék 18 Első kerék 19 Akkumulátor fedél 20 Érzékelő 21 Jobb kerék 3

4 Elemek cseréje/fő egység Az elemek behelyezése Cserélje ki az elemeket, ahogy a képen látható. Ügyeljen a helyes polaritásra. Elemek cseréje/virtuális fal Cserélje ki az elemeket, ahogy a képen látható. Ügyeljen a helyes polaritásra Elemek cseréje/távirányító Cserélje ki az elemeket, ahogy a képen látható. Ügyeljen a helyes polaritásra. 4

5 HASZNÁLAT AUTO nyomógomb (automata tisztítás) Ennek a gombnak a megnyomásával aktiválja/deaktiválja az automata tisztítási módot. Ha ezt a módot választotta a robot porszívó automatikusan tisztítja a felületet, és mielőtt az akkumulátor lemerülne, a készülék önállóan megkeresi a töltőállomást. SPOT nyomógomb (helyi tisztítás) Ebben a módban a készülék intenzíven tisztít kb. 1 m2 nagyságú felületet spirál alakban (90 cm átmérő) 2-3 percig. Ez az üzemmód az erősen szennyezett felület tisztítására ajánlott. A készülék önállóan megkeresi a töltőállomást, mielőtt az akkumulátor lemerülne. CHARGE nyomógomb Ha ezt a gombot megnyomja a készülék automatikusan megkeresi a töltőállomást. Manuáis töltés A robot porszívó feltöltésére használhatja az adaptert vagy a töltőállomást. Csatlakoztassa a készüléket a hálózati adapterrel és a megfelelő csatlakozóaljzatba. Ha a robot porszívót a töltőállomáson szeretné feltölteni, először az állomást csatlakoztassa az elektromos hálózattal, majd helyezze rá a robotot az állomásra és ügyeljen arra, hogy az elektródák érintkezzenek. A töltés időtartama alatt villog a LED kijelző, amint a villogás abbamarad a készülék fel van töltve. Automatikus töltés Ha az akkumulátor töltöttsége alacsony, akkor egy hangjelzés hallható és a robot automatikusan visszatér a töltőállomásra. Működés közben nyomja meg a "CHARGE" gombot, magán a készüléken vagy a távirányítón és a robot szintén visszatér a töltőállomásra 5

6 TÁVIRÁNYÍTÁS 1 A hét napjai 2 Idő kijelzése 3 Előre beállított idő 4 Előre beállított tisztítás 5 "A töltőállomáshoz" 6 Automata tisztítás 7 Helyi tisztítás 8 Irányjelző nyilak 9 Megerősítés 10 Kikapcsoló/Bekapcsoló gomb 11 Stop 12 Sebesség szabályzó 13 Az aktuális iső beállítása 14 Előbeállítás: Töltésjelzők "Kikapcsolva" 15 Jelerősség Megjegyzés: Egyes esetekben szinkronizálni kell a távirányítót a fő egységgel. Győződjön meg róla, hogy mindkét eszköz fel van töltve és kövesse a következő lépéseket: A. Kapcsolja ki a robot porszívót. B. Nyomja meg és tartsa meg az "OK" gombot a távirányítón. C. Kapcsolja be a robot porszívót. D. Miután a robot porszívó kettő vagy három sípszót adott ki, engedje el az "OK" gombot. E. Ezzel a szinkronizálás befejeződött. F. Ha a sípszót nem hallotta, kérjük ismételje meg az eljárást. Távirányító funkciói SPEED: Ennek a gombnak a megnyomásával választ a két sebesség között. TIME: Ezzel a gombbal állítja be az aktuális időt és az aktuális napot a héten. Miután megnyomta a gombot a nyilak segítségével állítsa be a kívánt paramétereket és értékeket. A "TIME" gomb ismételt megnyomásával megerősíti a beállítást. Nyomja meg Bekapcsoló/Kikapcsoló gombot, hogy megszüntesse a beállítást. 6

7 SET: Az időpontokat a tisztításra ennek a gombnak a segítségével hozza létre. Miután megnyomta a gombot a nyilak segítségével állítsa be a kívánt paramétereket és értékeket. Először a napokat a héten és utána az időt. A hét kiválasztott napjain (1-7) megjelenik a szám alatt egy vonal. A "SET" gomb ismételt megnyomásával megerősíti a beállítást. Nyomja meg Bekapcsoló/Kikapcsoló gombot, hogy megszüntesse a beállítást. A hét napjainak beállítása közben egyszerre kiválaszthat/törölhet minden napot (1-7) az "ALL" gomb megnyomásával. FULL GO: Ha ez a funkció be van kapcsolva a robot porszívó azonnal elkezd tisztítani, amint az akkumulátor feltöltődött. Nyomja meg a "SET" majd a "STOP" gombot és a kijelzőn megjelenik egy a villogó "F". Nyomja meg a "SET" gombot, hogy a villogás megszűnjön. Ezzel a "FULL GO" funkció aktiválva van. Ha ki szeretné kapcsolni ezt a funkciót, nyomja meg a SET, majd a STOP, majd ismét a SET gombot. Megjegyzés: HA a "FULL GO" funkció aktív, akkor a beállított tisztítási időpontok inaktívak. VIRTUÁLIS FAL 1 Infravörös adó 2 LED kijelző 3 Bekapcsoló/Kikapcsoló gomb 4 Gomb szinkronizálásra Megjegyzés:A virtuális falat szinkronizálni kell a fő egységgel. Győződjön meg róla, hogy mindkét eszköz fel van töltve és kövesse a következő lépéseket: A. Kapcsolja ki a robot porszívót és kapcsolja be a virtuális falat. B. Nyomja meg és tartsa meg a "Synchronizácia" gombot a virtuális falon. C. Kapcsolja be a robot porszívót. D. Miután a robot porszívó kettő vagy három sípszót adott ki, engedje el a gombot. E. Ezzel a szinkronizálás befejeződött. F. Ha a sípszót nem hallotta, kérjük ismételje meg az eljárást. 7

8 TÖLTŐÁLLOMÁS 1 LED kijelző 2 Infravörös adó 3 Feltöltő elektróda 4 Hálózati kapcsolat 5 Gomb szinkronizálásra Megjegyzés: A töltőállomást szinkronizálni kell a fő egységgel. Győződjön meg róla, hogy mindkét eszköz fel van töltve/csatlakoztatva van és kövesse a következő lépéseket: A. Kapcsolja ki a robot porszívót. B. Nyomja meg és tartsa meg a "Synchronizácia" gombot a töltőállomáson. C. Kapcsolja be a robot porszívót. D. Miután a robot porszívó kettő vagy három sípszót adott ki, engedje el a gombot. E. Ezzel a szinkronizálás befejeződött. F. Ha a sípszót nem hallotta, kérjük ismételje meg az eljárást. A töltőállomás csatlakoztatása 1. Telepítse a töltőállomást sima talajra, az állomás hátsó oldalával a falnak. 2. Kérjük, ne helyezzen semmilyen akadályt oldalról 0,5 m elöről 3 m távolságra a töltőállomástól. 3. Győződjön meg róla, hogy az infravörös érzékelő nem poros. A robot porszívó nem találja a töltőállomást, ha a jel blokkolva van. 4. Ha a töltőállomás csatlakoztatva van világít a LED kijelző. Ha ki szeretné kapcsolni a világítást nyomja meg az "ALL" gombot a távirányítón. A portartály felszerelése és eltávolítása Sematikus ábrázolás: Nyomja meg a gombot a portartályon és húzza ki

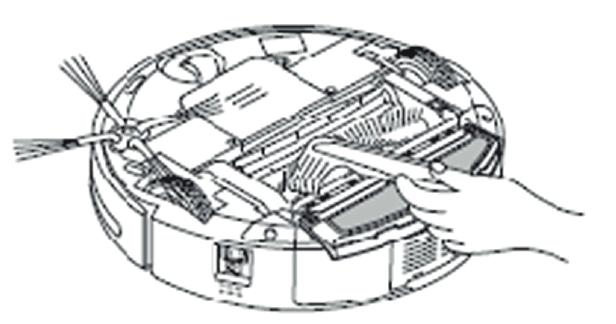

9 A portartály tisztítása Sematikus ábrázolás: Nyissa ki a tartályt (1 ábra) és távolítsa el a durva szennyeződéseket. Ezután tisztítsa ki a mellékelt ecsettel (2-3 ábra) A kefék felszerelése és éltávolítása Tolja a kart előre és nyissa ki a fedelet.. Vegye ki a keféket. Tisztítás után tegye vissza a keféket és zárja le a fedelet. 9

10 HIBAELHÁRÍTÁS A robot porszívó nem működik vagy rosszul tisztít. 1. Kapcsolja be a készüléket. 2. Ellenőrizze a portartályt, a szűrőt, az oldalsó keféket és a piszok elnyelő szennyezetségét. 3. Ellenőrizze az akkumulátor töltöttségi állapotát. A távirányító nem működik. 1. Ellenőrizze a távirányító elemeit. 2. Ellenőrizze a robot porszívó akkumulátorát. 3. Kérjük ellenőrizze a beadott kódot a fő egységen. 4. Győződjön meg róla, hogy a távirányító adó tartományában van. A robot porszívó nem tölt atomatikuan. 1. Ellenőrizze a tápfeszültség csatlakoztatását és a töltőállomás LED kijelzőjánek világítását. 2. Ellenőrizze, hogy az elemek nem-e túl gyengék. Ha igen, akkor töltse fel a készüléket közvetlenül. 3. Az útvonalnak a töltőállomáshoz szabadnak kell lenni. 4. Használja a távirányítót, hogy a robot porszívót elvezesse a töltőállomáshoz. Fokozott zaj a tisztítás során 1. Tisztítsa ki a porszűrőt és a szűrőt. 2. Ellenőrizze a kefék és az oldalsó kefék szennyezettségét. 3. Amennyiben a hangok továbbra is fennállnak, lépjen kapcsolatba az eladóval. A készülék megáll és rendszertelenül cseng. 1.Ellenőrizze, hogy a beállított tisztítási idő letelt. 2.Ellenőrizze, hogy vannak-e a kijelzőn hibakódok. (Magyarázat lásd alább) A készülék csak visszafelé működik. 1. Kerülje a közvetlen napfényen és a sötét padlón való használatát. 2. Ellenőrizze az ütköző listát. A készülék leesett a lépcsőről. Tisztítsa ki a padló érzékelőt a készülék alsó részén elöl. A robot porszívó hosszabb működési szünet után nem tölt automatikusan. Töltse fel először a készüléket teljesen az adapterrel. A készülék nem működik és nem mutat hibakódot. Ne szerelje szét a készüléket saját maga, lépjen kapcsolatba az eladóval. 10

11 Tájékoztatás az ártalmatlanításról Az európai szabályozás hulladék 2002/96 / ES, a szimbólum a terméken vagy annak csomagolásán azt jelzi, hogy ez a termék nem háztartási hulladék. Ártalmatlanítás esetén a készüléket helyezze gyűjtőhelyre újrahasznosítás céljából. A termék akkumulátorai megfelelnek az európai irányelv ES és ne bánjunk vele háztartási hulladékként. Tájékozódjon az elemeket megfelelő ártalmatlanításáról. Azzal, hogy gondoskodik a termék helyes megsemmisítésérōl, avval segít megelőzni a lehetséges negatív hatásokat, amelyek kihatnának a környezetre az emberi egészségre. Megfelelőségi nyilatkozat Gyártó Chal-Tec GmbH,Wallstrassße 16,10179 Berlin, Németország. A termék megfelel az alábbi európai irányelvnek: 2004/108/EG (EMV) 2006/95/EG (LVD) 2011/65/EU (RoHS) 2012/206/EU (EVPG) 8
