3 Általános Elhasznált levegő Minden Lindab szellőző sapka alkalmas az elhasznált levegő kifúvására. Amikor kifúvófejet választunk, az építészeti tervezés fontos, hogy a sapka is összhangban legyen az épület többi részével. A palettánkon megtalálható lamellás, négyszög és kör keresztmetszetű kifúvófejek, és olyan modellek is, amelyek illeszthetők a tető lejtéséhez, illetve természetesen vízszintes profillal is. a nagy kifúvási sebességre és hosszú vetőtávolságra van szükség, a N vagy F típusok közül érdemes választani. FIGYELEM! a a ventilátor nem üzemel, fennáll annak veszélye, hogy a hó vagy nedvesség bejut a légcsatornába. Bizonyos esetekben a kondenzáció is problémát okozhat. Külső levegő A Lindab kifúvófej termékskálájából a friss levegő beszívására a betétkúpos kifúvófejeken (N és F) kívül bármely szellőző sapka alkalmas. Amikor friss levegős szellőző sapkát választunk, szintén fontos az építészeti tervezés, hogy a sapka is összhangban legyen az épület többi részével. A friss levegős szellőző sapkák azonos tervezésűek, mint a kifúvófejek. (lásd lenn). Csatlakozási opciók A csatlakozást módját a nyakhoz, kerethez vagy közvetlenül a tetőátvezetőhöz, mindig specifikálni kell, ahol erre lehetőség van. A javasolt tetőátvezetők specifikáltak minden egyes szellőző sapkához. ezés Elhasznált levegő a nagy kifúvási sebességre nincs szükség, akkor a lehető legalacsonyabb nyomásesés a kívánatos. A nyomásesés ne haladja meg a 0 Pa-t, hogy minimalizáljuk a sajátzajkeltést és az energiafelhasználást. Külső levegő Amikor friss levegős szellőző sapkát használunk, mindig fennáll a veszélye, hogy hó vagy eső jut a légcsatornába. Azért, hogy minimalizáljuk ennek kockázatát, a szabad keresztmetszetre vonatkozó légsebesség ne haladja meg a m/s-ot. Elhelyezés Amikor elhelyezzük a szellőző sapkát, a tervezésnek figyelelmbe kell vennie, hogy ne alakuljon ki hócsapda. A fej elhelyezése szempontjából szintén fontos, hogy gépjárművek kipufogó füstje, stb. ne jusson a friss levegős fejbe. asonló módon, el kell kerülni a rövidzár kialakulásának lehetőségét, amire különösen alkalmas a KOMR kombinált fej. Zaj A magas sajátzajkeltés megelőzése érdekében a nyomásesés ne haladja meg a 0 Pa-t. Ilyen nyomásesésnél a sajátzajkeltés elég alacsony ahhoz, hogy ne növelje a ventilátorból eredő zajt. A környezetbe jutó zaj számításához a jobb oldali példa használható. Változat Anyag A Lindab szellőző sapkák az alábbi anyagokból készülhetnek. organyzott acél, AZ alumínium-cink,.0 rozsdamentes acél,.0 saválló rozsdamentes acél és festett kivitelben a lentiek alapján. Ezekkel az alternatívákkal a C-ös korróziós osztálynak megfelelnek a termékeink. Festés standard szín áll rendelkezésre (lásd lenn), de kérésre más színben is elérhetőek. Standard színek Fekete 0 RAL 00, tégla vörös RAL 00, cink szürke RAL 00. Azonban a VL és LR típusoknál a RAL00 fekete és a RAL0 szürke színek a standardak. Zaj terjedése külső térben akadály nélkül L w = 0 db 0 m L W = A hangforrásból lesugárzott hangteljesítményszint[db] r = A tartózkodási zóna és a hangforrás távolsága [m] L p = angnyomásszint a tartózkodási zónában [db] Q = Iránytényező [ ] = szabadon elhelyezett, távol minden felülettől = egy felületen = sarokban, két felület által határolt = sarokban, három felület által határolt L L log π r = p w Q 0 m π 0 L = 0 log p = db π 0 L = 0 log p = db A változtatás jogát fenntartjuk!

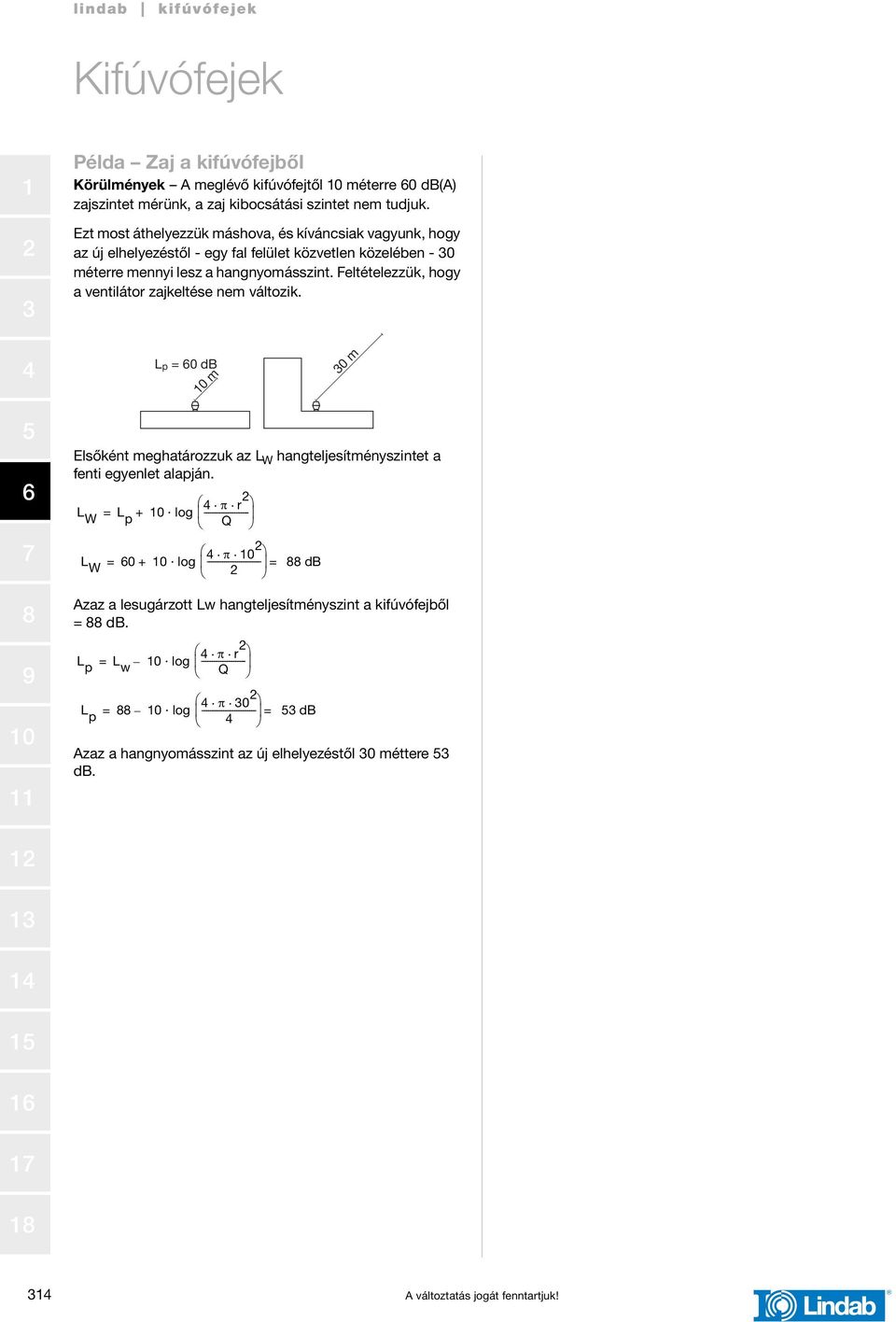

4 Példa Zaj a kifúvófejből Körülmények A meglévő kifúvófejtől méterre 0 db(a) zajszintet mérünk, a zaj kibocsátási szintet nem tudjuk. Ezt most áthelyezzük máshova, és kíváncsiak vagyunk, hogy az új elhelyezéstől - egy fal felület közvetlen közelében - 0 méterre mennyi lesz a hangnyomásszint. Feltételezzük, hogy a ventilátor zajkeltése nem változik. Lp = 0 db m 0 m Elsőként meghatározzuk az L W hangteljesítményszintet a fenti egyenlet alapján. L L log π r = W p Q L 0 log π = W = db Azaz a lesugárzott Lw hangteljesítményszint a kifúvófejből = db. L L log π r = p w Q L log π 0 = p = db Azaz a hangnyomásszint az új elhelyezéstől 0 méttere db. A változtatás jogát fenntartjuk!

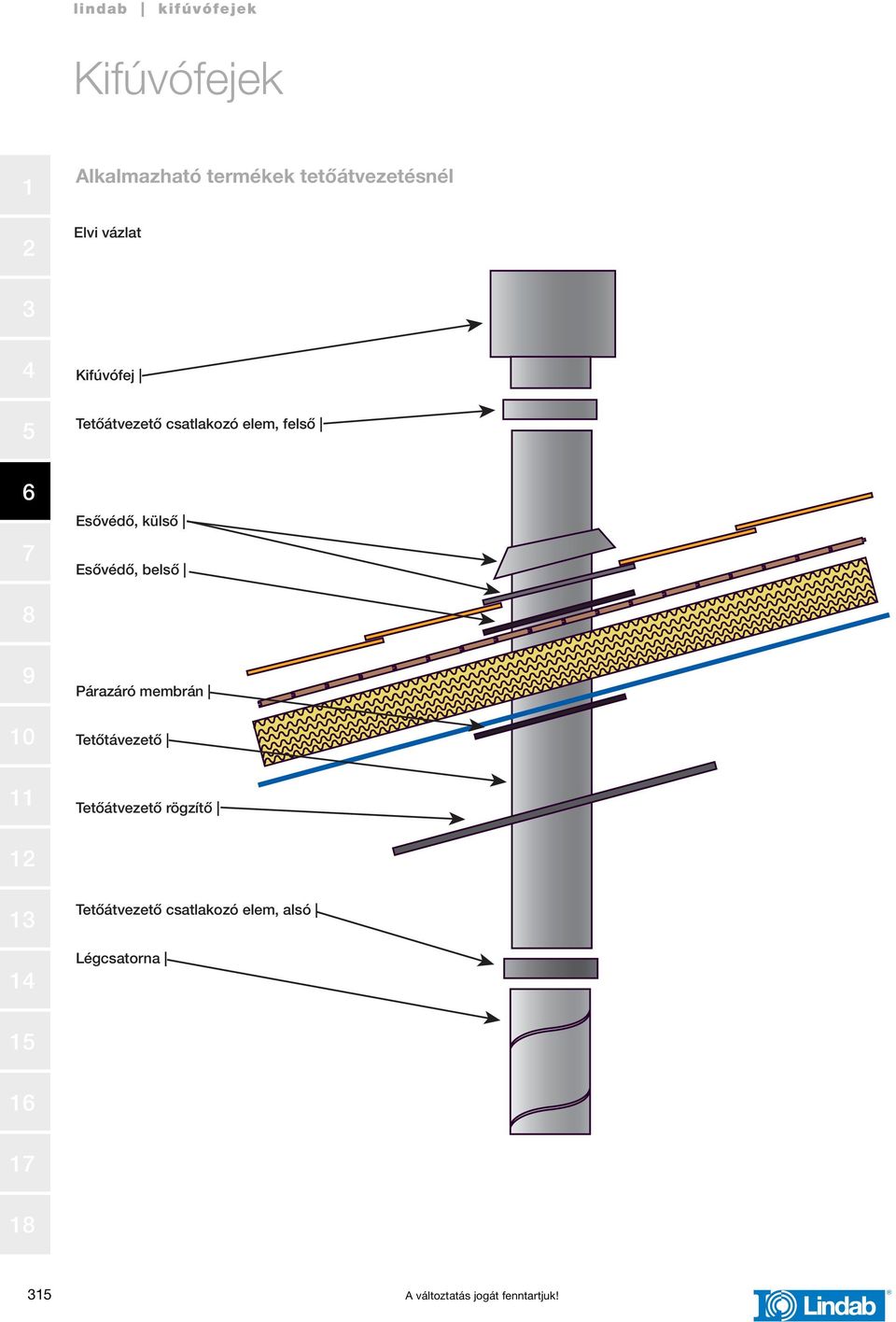

5 Alkalmazható termékek tetőátvezetésnél Elvi vázlat Kifúvófej csatlakozó elem, felső Esővédő, külső Esővédő, belső Párazáró membrán Tetőtávezető rögzítő csatlakozó elem, alsó Légcsatorna A változtatás jogát fenntartjuk!

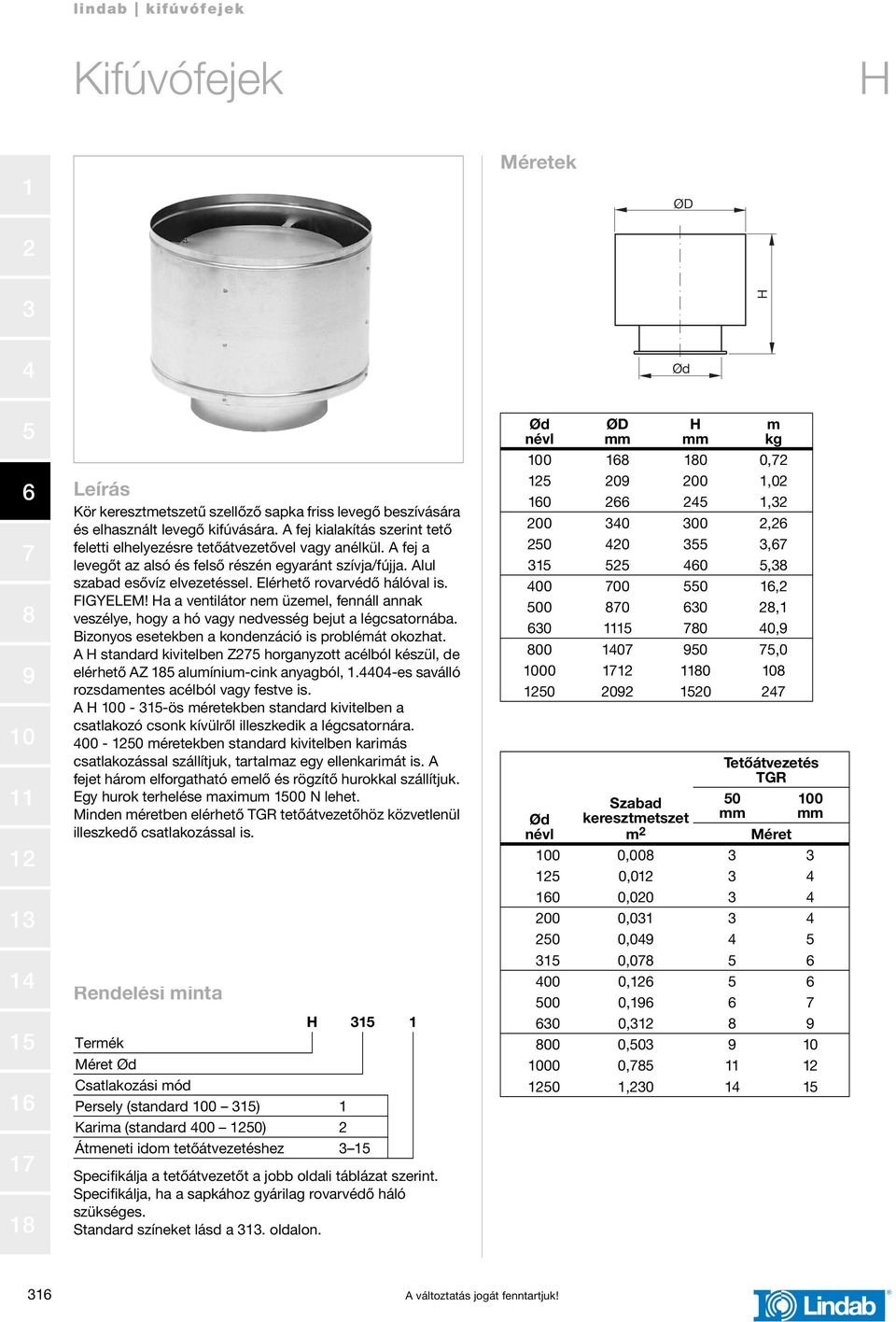

6 ek ØD Ød Leírás Kör keresztmetszetű szellőző sapka friss levegő beszívására és elhasznált levegő kifúvására. A fej kialakítás szerint tető feletti elhelyezésre tetőátvezetővel vagy anélkül. A fej a levegőt az alsó és felső részén egyaránt szívja/fújja. Alul szabad esővíz elvezetéssel. Elérhető rovarvédő hálóval is. FIGYELEM! a a ventilátor nem üzemel, fennáll annak veszélye, hogy a hó vagy nedvesség bejut a légcsatornába. Bizonyos esetekben a kondenzáció is problémát okozhat. A standard kivitelben Z horganyzott acélból készül, de elérhető AZ alumínium-cink anyagból,.0-es saválló rozsdamentes acélból vagy festve is. A 0 - -ös méretekben standard kivitelben a csatlakozó csonk kívülről illeszkedik a légcsatornára méretekben standard kivitelben karimás csatlakozással szállítjuk, tartalmaz egy ellenkarimát is. A fejet három elforgatható emelő és rögzítő hurokkal szállítjuk. Egy hurok terhelése maximum 00 N lehet. Minden méretben elérhető tetőátvezetőhöz közvetlenül illeszkedő csatlakozással is. Rendelési minta Ød Csatlakozási mód Persely (standard 0 ) Karima (standard 00 0) Átmeneti idom tetőátvezetéshez Specifikálja a tetőátvezetőt a jobb oldali táblázat szerint. Specifikálja, ha a sapkához gyárilag rovarvédő háló szükséges. Standard színeket lásd a. oldalon. Ød névl ØD m kg 0 0 0, 0 00,0 0, , 0 0, 0, , , 0 0 0, , Ød névl Szabad keresztmetszet m Tetőátvezetés ,00 0,0 0 0, ,0 0 0,0 0,0 00 0, 00 0, 0 0, 00 0,0 00 0, 0,0 A változtatás jogát fenntartjuk!

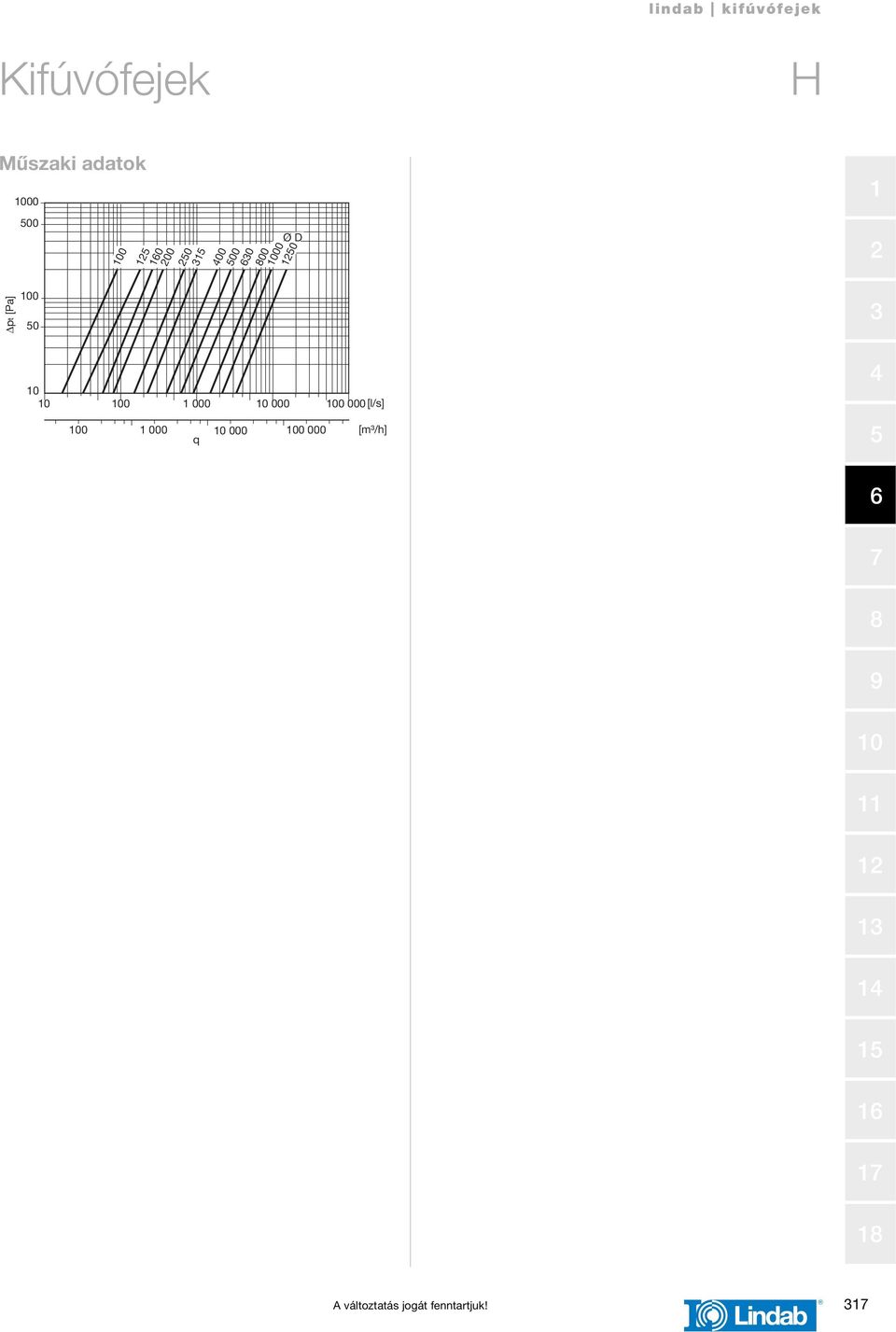

7 Műszaki adatok Δpt [Pa] Ø D [l/s] q [m³/h] A változtatás jogát fenntartjuk!

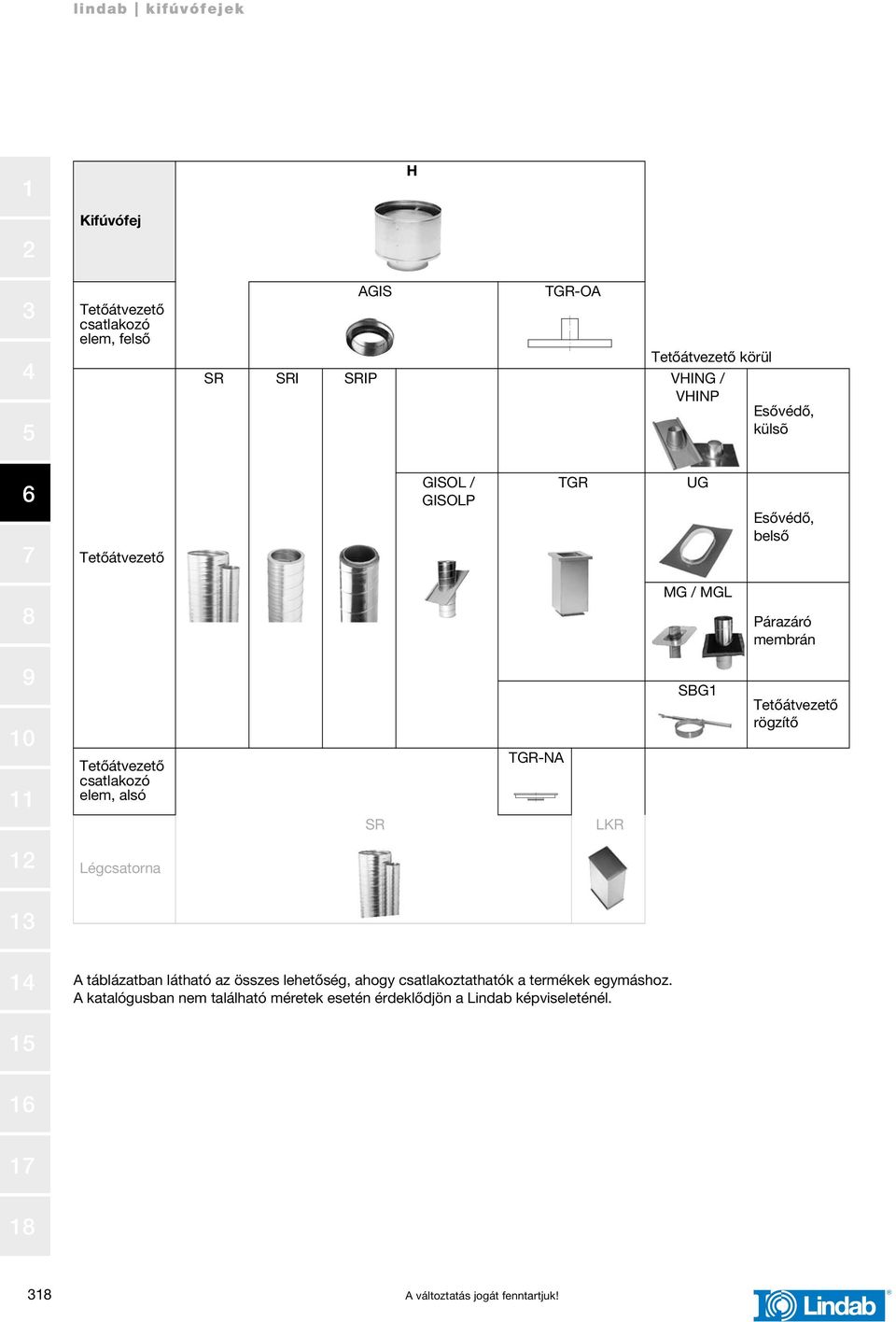

8 Kifúvófej csatlakozó elem, felső AGIS -OA körül SR SRI SRIP VING / VINP Esővédő, külsõ GISOL / GISOLP UG Esővédő, belső MG / MGL Párazáró membrán csatlakozó elem, alsó -NA SBG rögzítő SR LKR Légcsatorna A táblázatban látható az összes lehetőség, ahogy csatlakoztathatók a termékek egymáshoz. A katalógusban nem található méretek esetén érdeklődjön a Lindab képviseleténél. A változtatás jogát fenntartjuk!

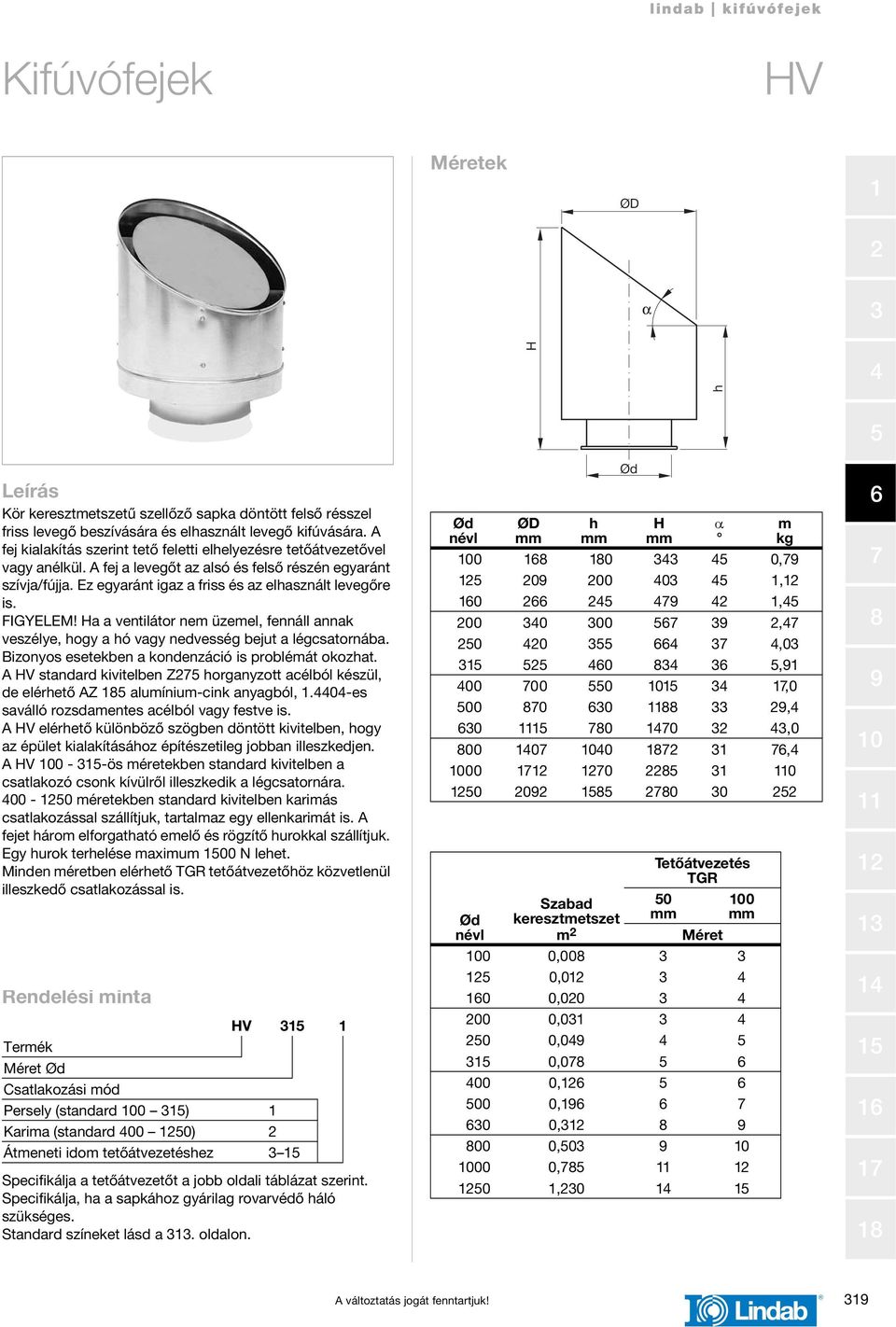

9 V ek ØD h Leírás Kör keresztmetszetű szellőző sapka döntött felső résszel friss levegő beszívására és elhasznált levegő kifúvására. A fej kialakítás szerint tető feletti elhelyezésre tetőátvezetővel vagy anélkül. A fej a levegőt az alsó és felső részén egyaránt szívja/fújja. Ez egyaránt igaz a friss és az elhasznált levegőre is. FIGYELEM! a a ventilátor nem üzemel, fennáll annak veszélye, hogy a hó vagy nedvesség bejut a légcsatornába. Bizonyos esetekben a kondenzáció is problémát okozhat. A V standard kivitelben Z horganyzott acélból készül, de elérhető AZ alumínium-cink anyagból,.0-es saválló rozsdamentes acélból vagy festve is. A V elérhető különböző szögben döntött kivitelben, hogy az épület kialakításához építészetileg jobban illeszkedjen. A V 0 - -ös méretekben standard kivitelben a csatlakozó csonk kívülről illeszkedik a légcsatornára méretekben standard kivitelben karimás csatlakozással szállítjuk, tartalmaz egy ellenkarimát is. A fejet három elforgatható emelő és rögzítő hurokkal szállítjuk. Egy hurok terhelése maximum 00 N lehet. Minden méretben elérhető tetőátvezetőhöz közvetlenül illeszkedő csatlakozással is. Rendelési minta V Ød Csatlakozási mód Persely (standard 0 ) Karima (standard 00 0) Átmeneti idom tetőátvezetéshez Specifikálja a tetőátvezetőt a jobb oldali táblázat szerint. Specifikálja, ha a sapkához gyárilag rovarvédő háló szükséges. Standard színeket lásd a. oldalon. Ød névl ØD h 0 0 0, , 0, , 0 0,0 0, , , 0 0 0, , Ød névl Szabad keresztmetszet m Ød α Tetőátvezetés ,00 0,0 0 0, ,0 0 0,0 0,0 00 0, 00 0, 0 0, 00 0,0 00 0, 0,0 m kg A változtatás jogát fenntartjuk!

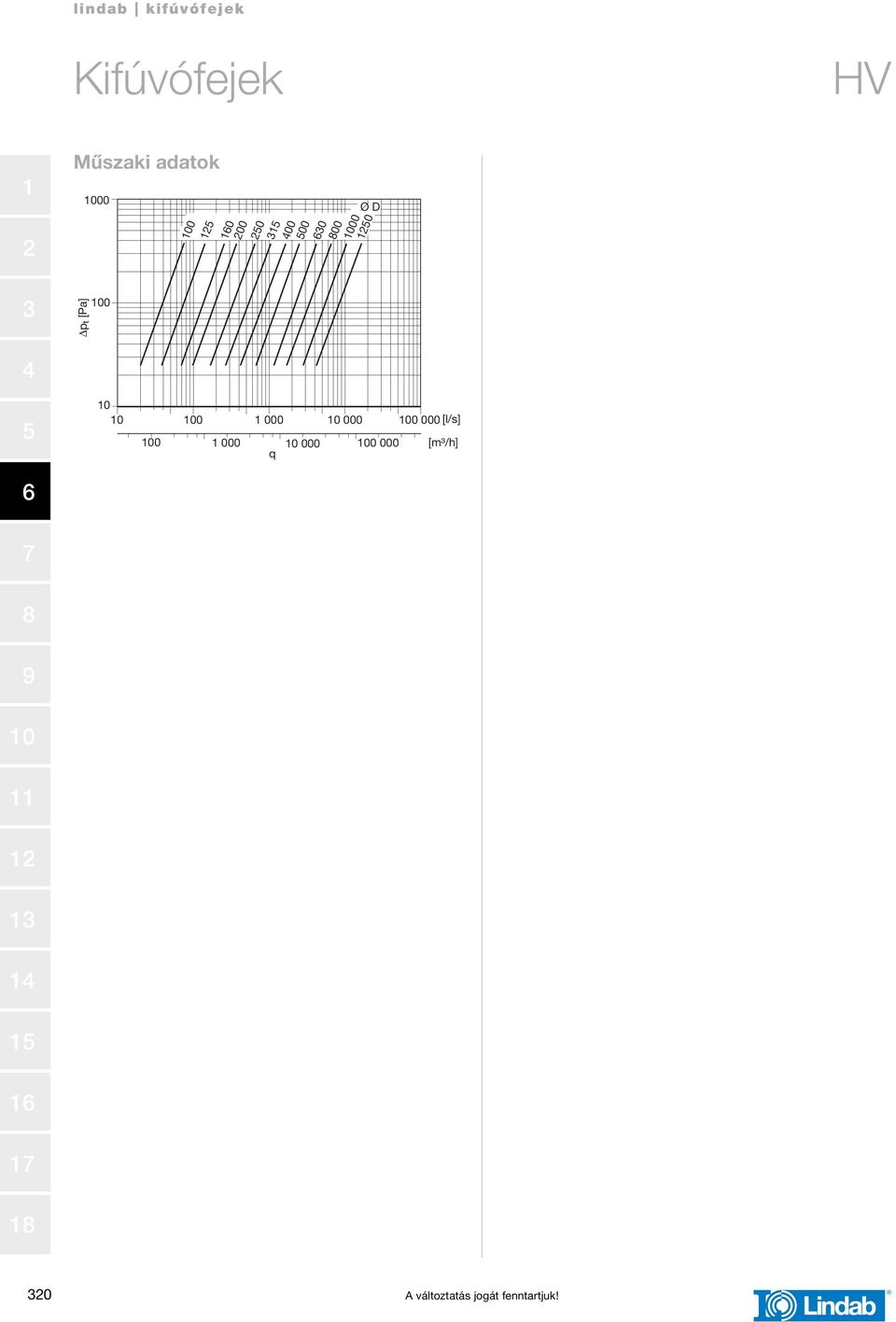

10 V Műszaki adatok 00 Ø D Δpt [Pa] [l/s] [m³/h] q 0 A változtatás jogát fenntartjuk!

11 V Kifúvófej csatlakozó elem, felső AGIS -OA körül SR SRI SRIP VING / VINP Esővédő, külső GISOL / GISOLP UG Esővédő, belső MG / MGL Párazáró membrán SBG rögzítő csatlakozó elem, alsó -NA SR LKR Légcsatorna A táblázatban látható az összes lehetőség, ahogy csatlakoztathatók a termékek egymáshoz. A katalógusban nem található méretek esetén érdeklődjön a Lindab képviseleténél. A változtatás jogát fenntartjuk!

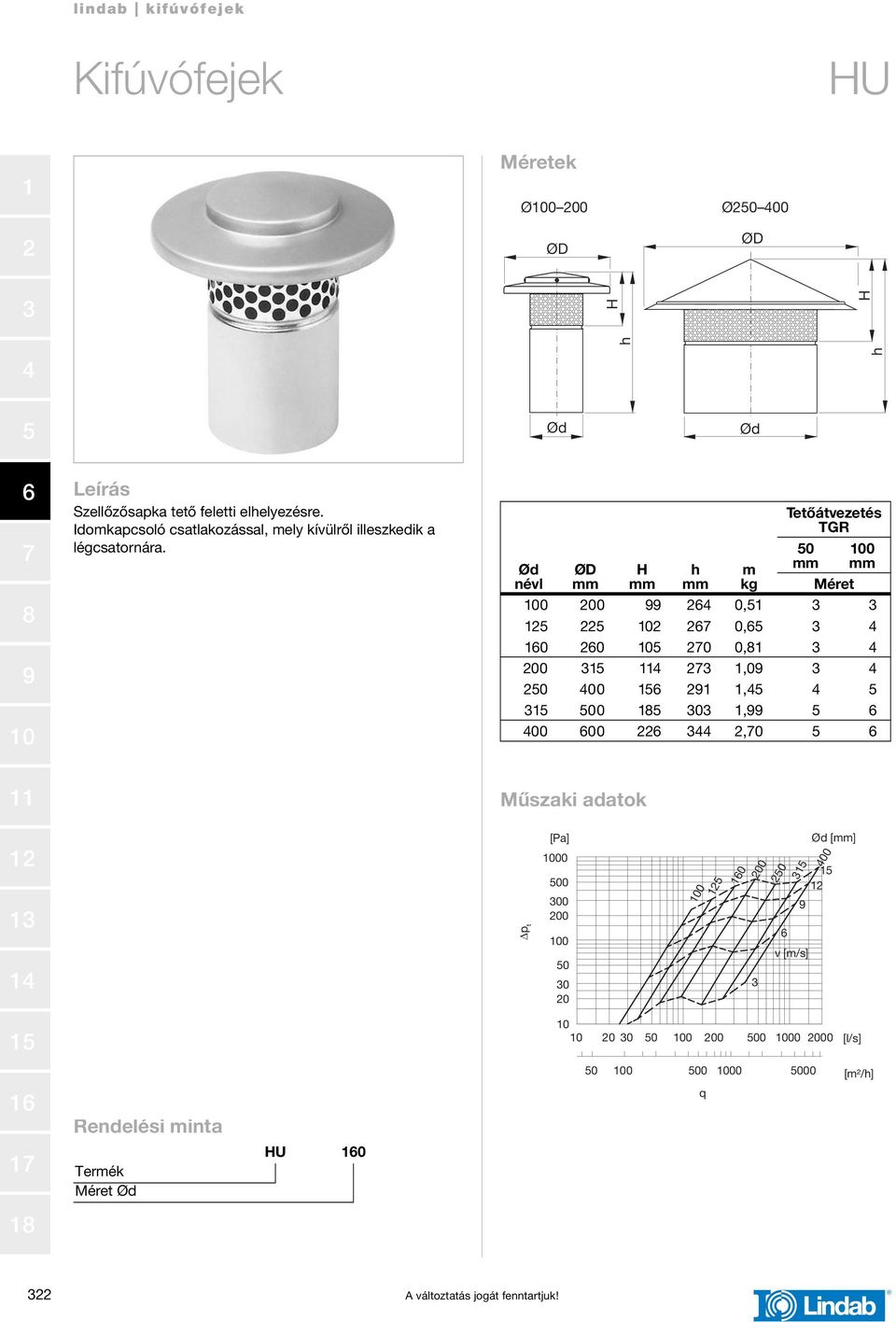

12 U ek Ø0 00 Ø0 00 ØD ØD h h Ød Ød Leírás Szellőzősapka tető feletti elhelyezésre. Idomkapcsoló csatlakozással, mely kívülről illeszkedik a légcsatornára. Ød névl ØD h m kg Tetőátvezetés , 0, , 00,0 0 00, 00 0, 00 00,0 Műszaki adatok Δp t [Pa] v [m/s] Ød [] [l/s] Rendelési minta Ød U q [m²/h] A változtatás jogát fenntartjuk!

13 U Kifúvófej csatlakozó elem, felső AGIS -OA körül SR SRI SRIP VING / VINP Esővédő, külső GISOL / GISOLP UG Esővédő, belső MG / MGL Párazáró membrán SBG rögzítő csatlakozó elem, alsó -NA SR LKR Légcsatorna A táblázatban látható az összes lehetőség, ahogy csatlakoztathatók a termékek egymáshoz. A katalógusban nem található méretek esetén érdeklődjön a Lindab képviseleténél. A változtatás jogát fenntartjuk!

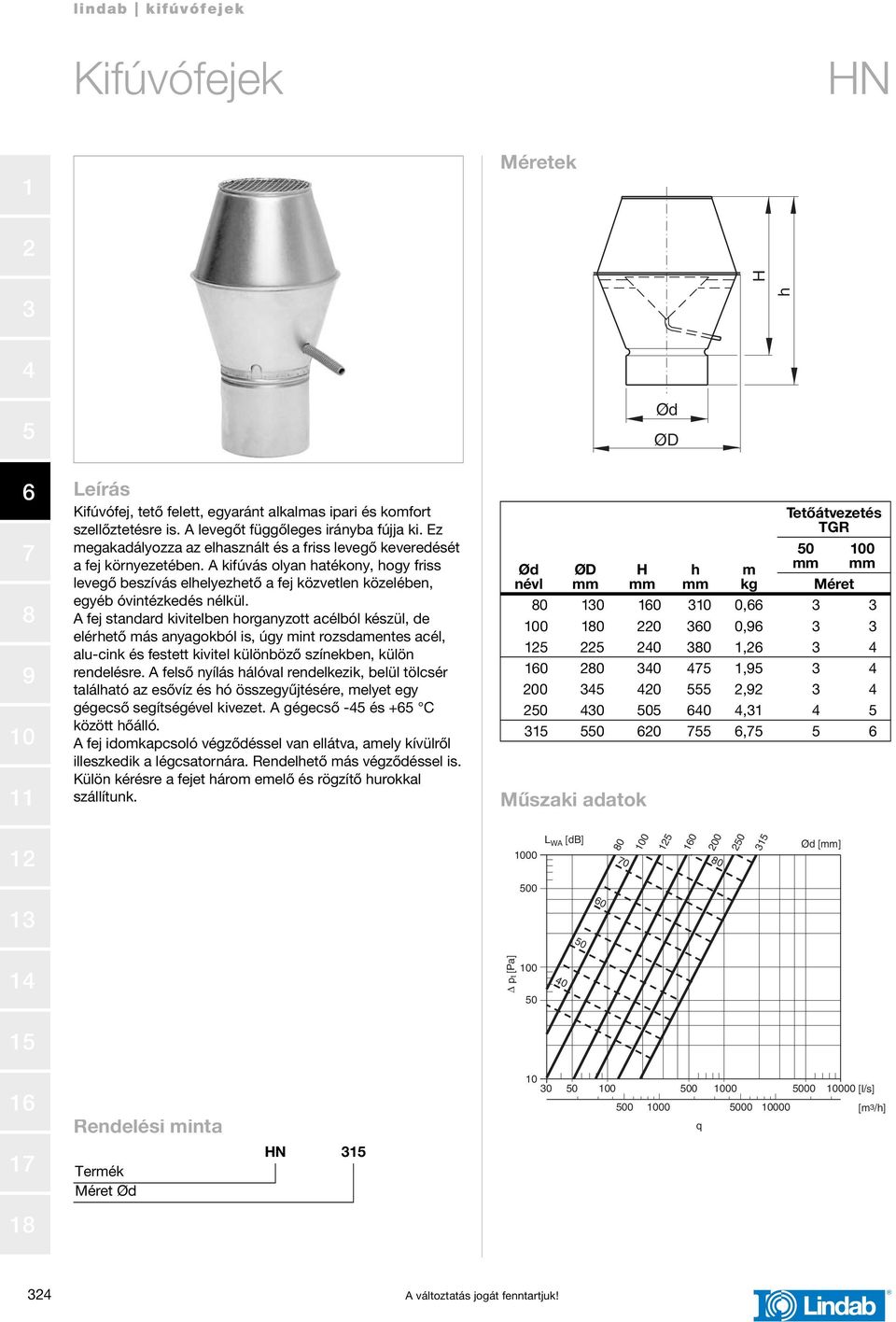

14 N ek h Leírás Kifúvófej, tető felett, egyaránt alkalmas ipari és komfort szellőztetésre is. A levegőt függőleges irányba fújja ki. Ez megakadályozza az elhasznált és a friss levegő keveredését a fej környezetében. A kifúvás olyan hatékony, hogy friss levegő beszívás elhelyezhető a fej közvetlen közelében, egyéb óvintézkedés nélkül. A fej standard kivitelben horganyzott acélból készül, de elérhető más anyagokból is, úgy mint rozsdamentes acél, alu-cink és festett kivitel különböző színekben, külön rendelésre. A felső nyílás hálóval rendelkezik, belül tölcsér található az esővíz és hó összegyűjtésére, melyet egy gégecső segítségével kivezet. A gégecső - és + C között hőálló. A fej idomkapcsoló végződéssel van ellátva, amely kívülről illeszkedik a légcsatornára. Rendelhető más végződéssel is. Külön kérésre a fejet három emelő és rögzítő hurokkal szállítunk. Ød névl ØD Műszaki adatok Ød ØD h m kg Tetőátvezetés , , 0 0, 0 0 0, 00 0, , 0 0, 00 L WA [db] Ød [] Δ pt [Pa] Rendelési minta Ød N [l/s] [m/h] q A változtatás jogát fenntartjuk!

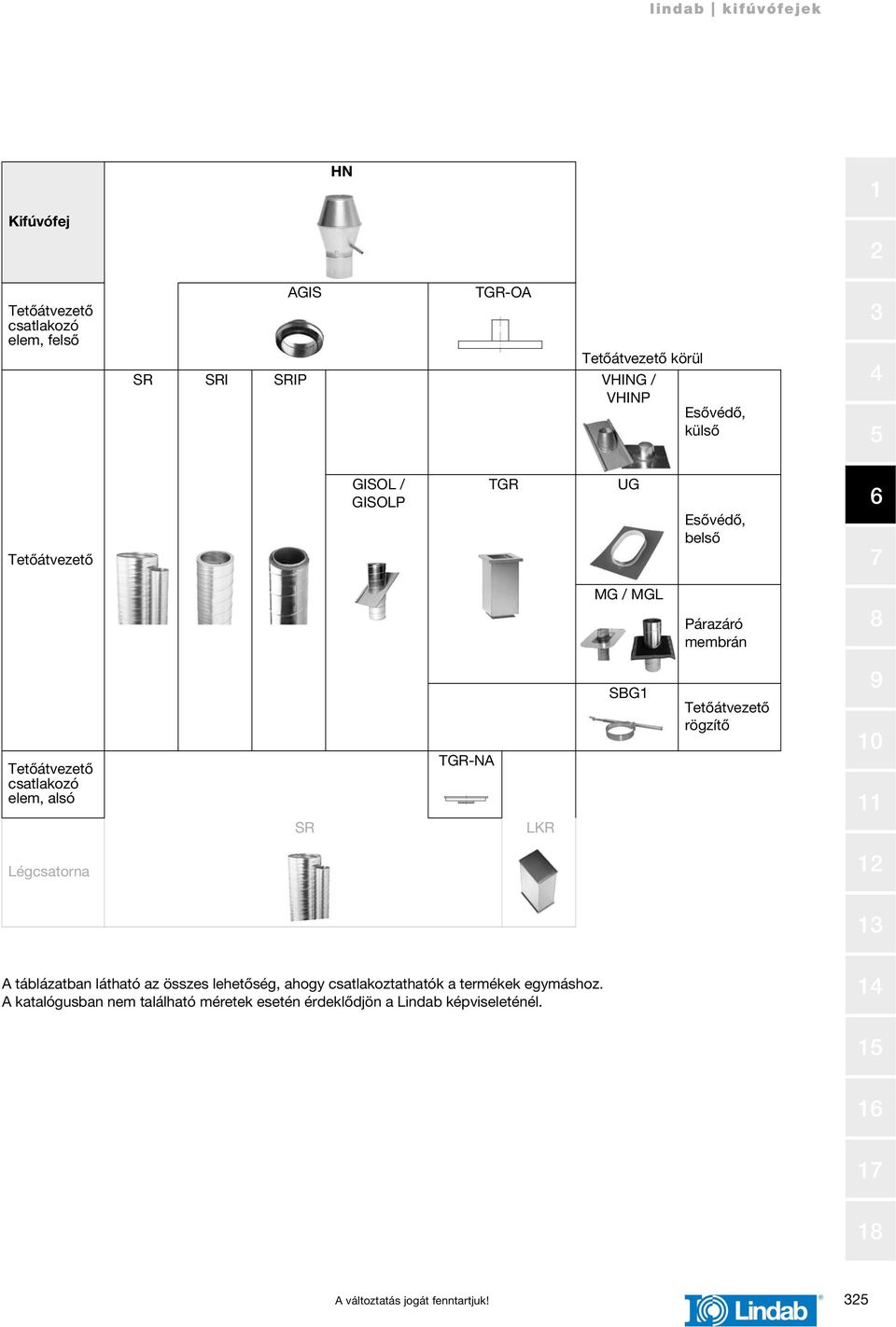

15 N Kifúvófej csatlakozó elem, felső AGIS -OA körül SR SRI SRIP VING / VINP Esővédő, külső GISOL / GISOLP UG Esővédő, belső MG / MGL Párazáró membrán csatlakozó elem, alsó -NA SBG rögzítő SR LKR Légcsatorna A táblázatban látható az összes lehetőség, ahogy csatlakoztathatók a termékek egymáshoz. A katalógusban nem található méretek esetén érdeklődjön a Lindab képviseleténél. A változtatás jogát fenntartjuk!

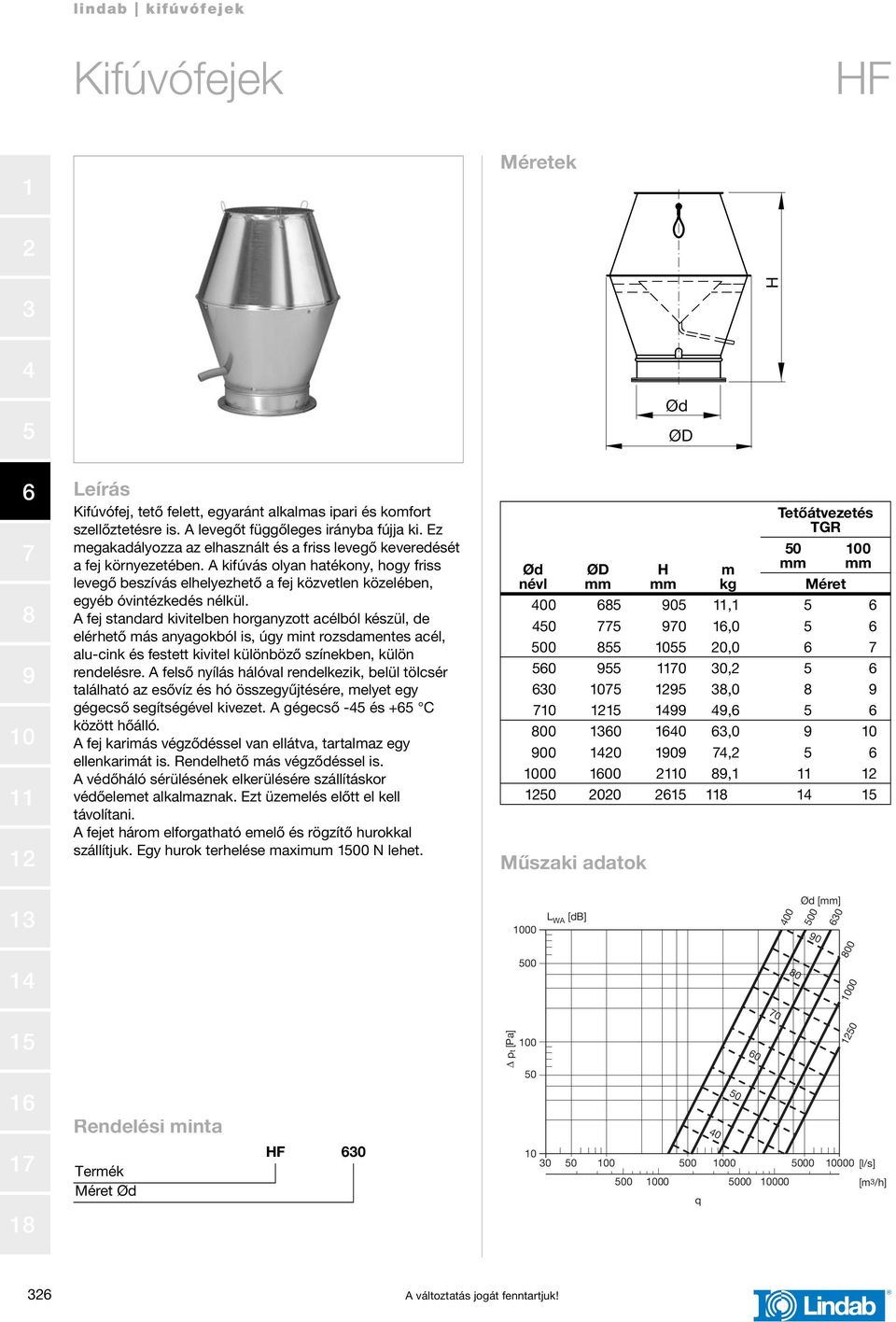

16 F ek Ød ØD Leírás Kifúvófej, tető felett, egyaránt alkalmas ipari és komfort szellőztetésre is. A levegőt függőleges irányba fújja ki. Ez megakadályozza az elhasznált és a friss levegő keveredését a fej környezetében. A kifúvás olyan hatékony, hogy friss levegő beszívás elhelyezhető a fej közvetlen közelében, egyéb óvintézkedés nélkül. A fej standard kivitelben horganyzott acélból készül, de elérhető más anyagokból is, úgy mint rozsdamentes acél, alu-cink és festett kivitel különböző színekben, külön rendelésre. A felső nyílás hálóval rendelkezik, belül tölcsér található az esővíz és hó összegyűjtésére, melyet egy gégecső segítségével kivezet. A gégecső - és + C között hőálló. A fej karimás végződéssel van ellátva, tartalmaz egy ellenkarimát is. Rendelhető más végződéssel is. A védőháló sérülésének elkerülésére szállításkor védőelemet alkalmaznak. Ezt üzemelés előtt el kell távolítani. A fejet három elforgatható emelő és rögzítő hurokkal szállítjuk. Egy hurok terhelése maximum 00 N lehet. Ød névl ØD Műszaki adatok m kg Tetőátvezetés , 0 0,0 00 0, , 0,0, , , 00 00, L WA [db] Ød [] Δ pt [Pa] Rendelési minta Ød F [l/s] [m/h] q A változtatás jogát fenntartjuk!

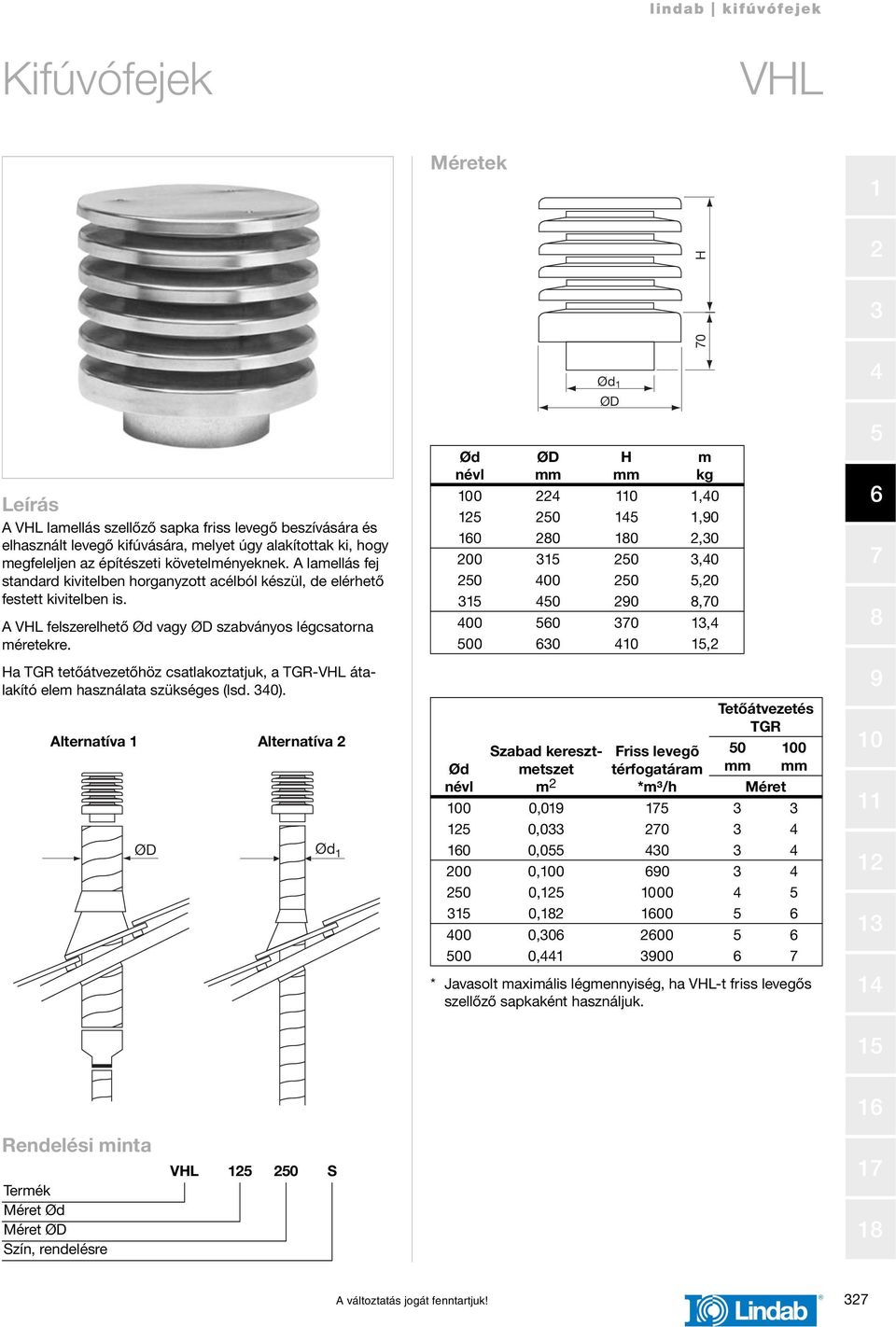

17 VL ek 0 Leírás A VL lamellás szellőző sapka friss levegő beszívására és elhasznált levegő kifúvására, melyet úgy alakítottak ki, hogy megfeleljen az építészeti követelményeknek. A lamellás fej standard kivitelben horganyzott acélból készül, de elérhető festett kivitelben is. A VL felszerelhető Ød vagy ØD szabványos légcsatorna méretekre. a tetőátvezetőhöz csatlakoztatjuk, a -VL átalakító elem használata szükséges (lsd. 0). Alternatíva Alternatíva ØD Ød Ød névl ØD m kg 0,0 0, ,0 00 0, ,0 0 0, , 00 0, Ød névl Szabad keresztmetszet m Ød ØD Friss levegõ térfogatáram *m³/h Tetőátvezetés ,0 0, , , , 00 0, , , 00 * Javasolt maximális légmennyiség, ha VL-t friss levegős szellőző sapkaként használjuk. Rendelési minta Ød ØD Szín, rendelésre VL 0 S A változtatás jogát fenntartjuk!

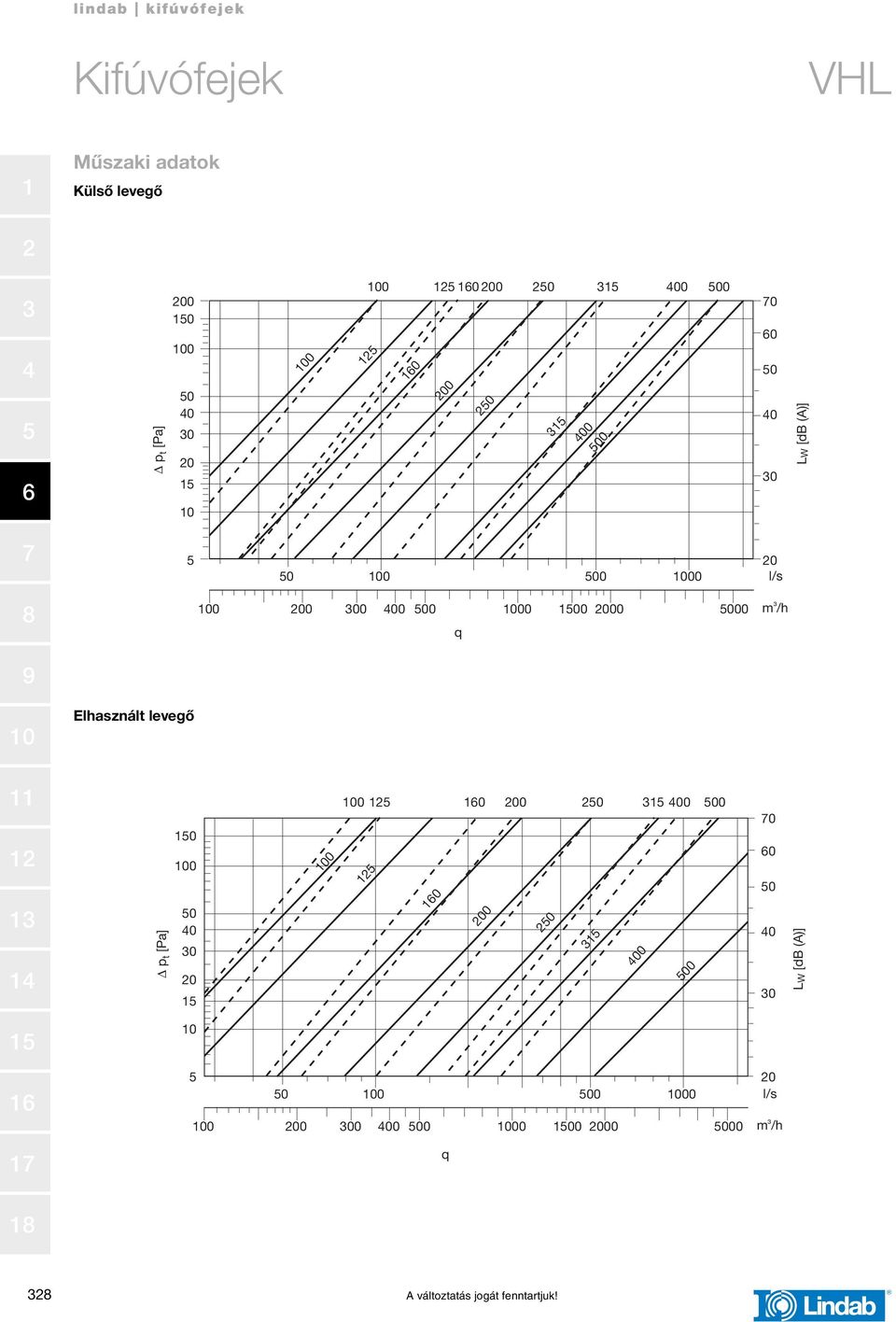

18 VL Műszaki adatok Külső levegő Δ p t [Pa] LW [db (A)] l/s q m ³ /h Elhasznált levegő Δ p t [Pa] LW [db (A)] l/s m ³ /h q A változtatás jogát fenntartjuk!

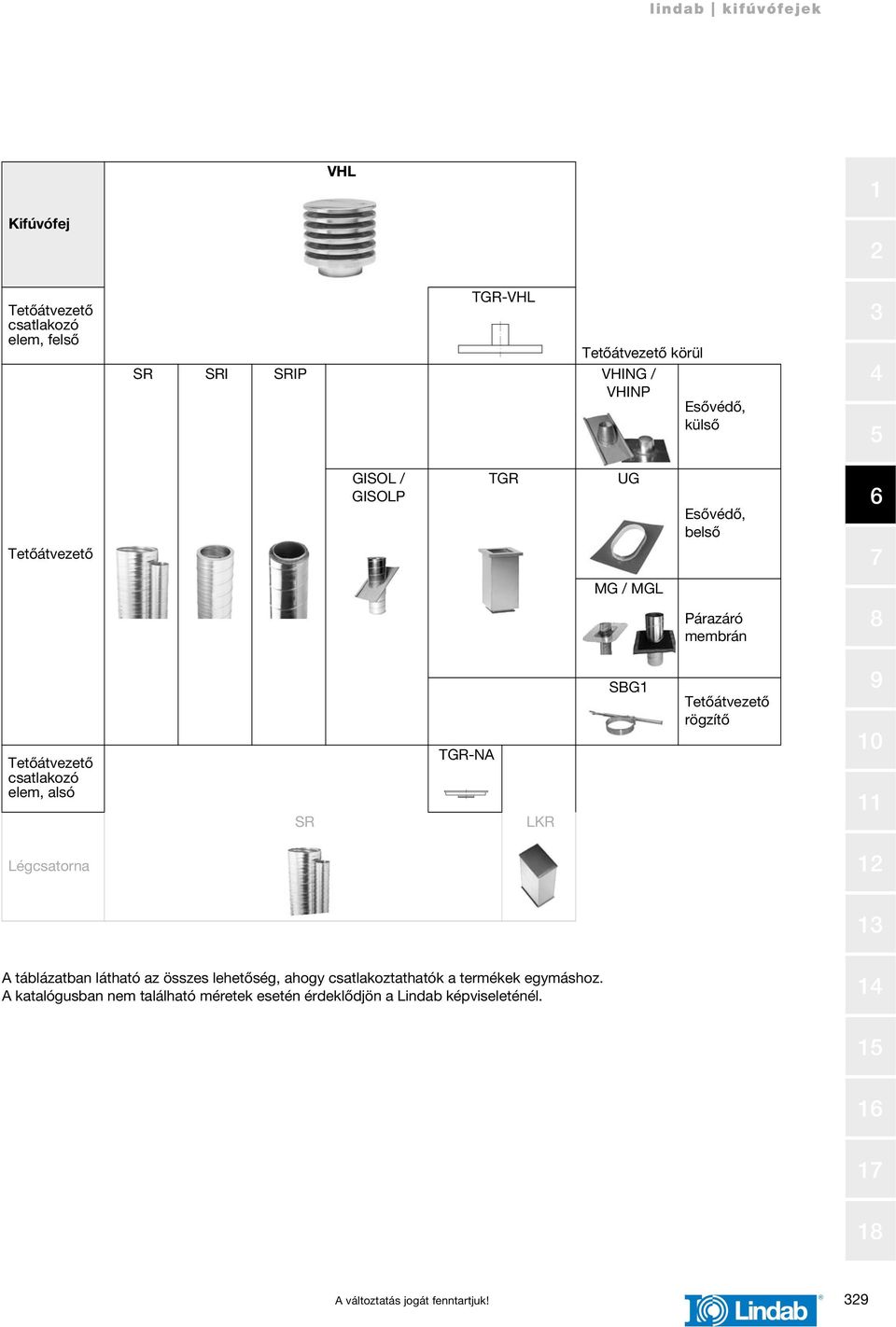

19 VL Kifúvófej csatlakozó elem, felső -VL körül SR SRI SRIP VING / VINP Esővédő, külső GISOL / GISOLP UG Esővédő, belső MG / MGL Párazáró membrán csatlakozó elem, alsó SR -NA LKR SBG rögzítő Légcsatorna A táblázatban látható az összes lehetőség, ahogy csatlakoztathatók a termékek egymáshoz. A katalógusban nem található méretek esetén érdeklődjön a Lindab képviseleténél. A változtatás jogát fenntartjuk!

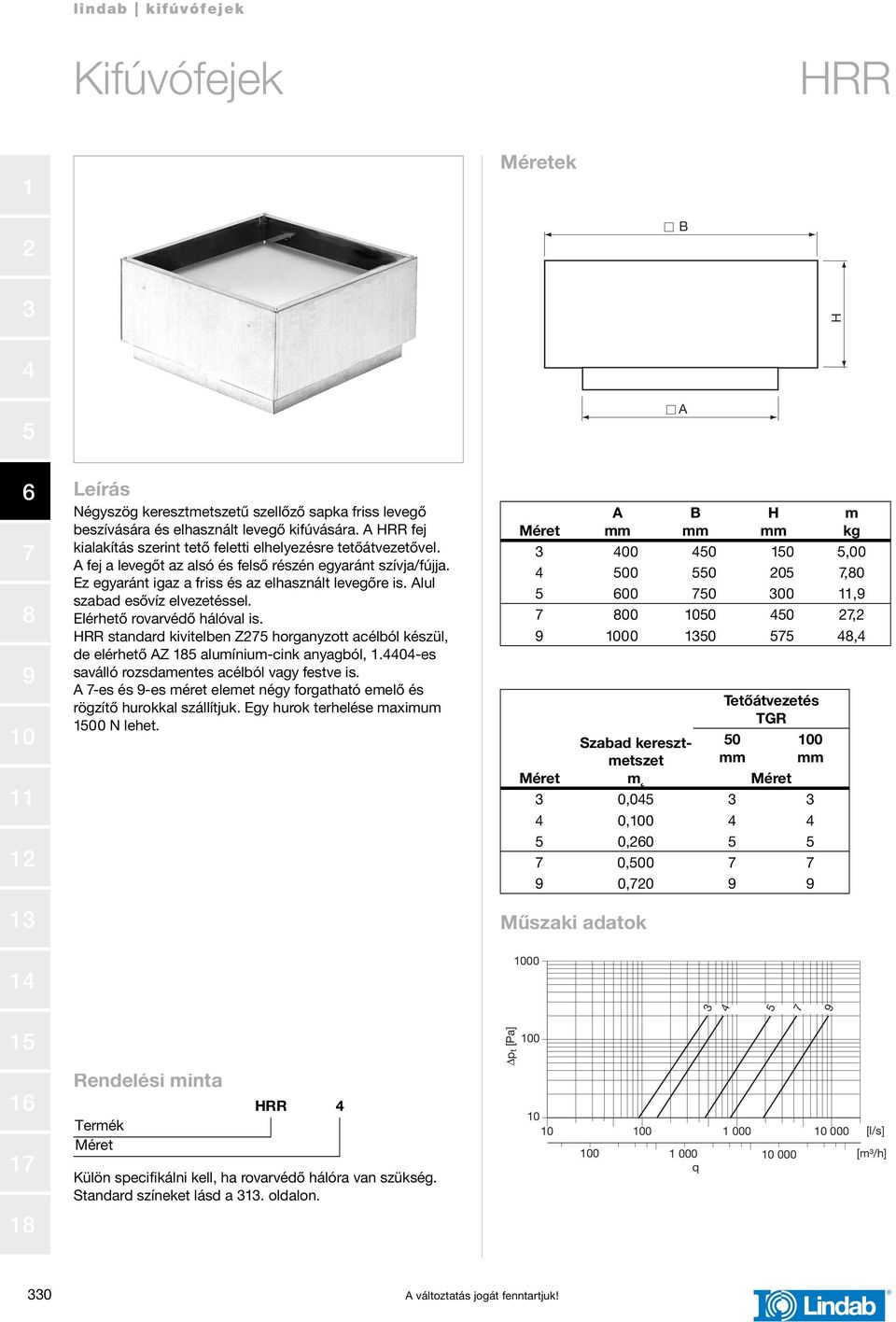

20 lindab kifúvófejek RR ek B A Leírás Négyszög keresztmetszetű szellőző sapka friss levegő beszívására és elhasznált levegő kifúvására. A RR fej kialakítás szerint tető feletti elhelyezésre tetőátvezetővel. A fej a levegőt az alsó és felső részén egyaránt szívja/fújja. Ez egyaránt igaz a friss és az elhasznált levegőre is. Alul szabad esővíz elvezetéssel. Elérhető rovarvédő hálóval is. RR standard kivitelben Z horganyzott acélból készül, de elérhető AZ alumínium-cink anyagból,.0-es saválló rozsdamentes acélból vagy festve is. A -es és -es méret elemet négy forgatható emelő és rögzítő hurokkal szállítjuk. Egy hurok terhelése maximum 00 N lehet. A Műszaki adatok B m kg , , , , 00 0, 00 Szabad keresztmetszet m Tetőátvezetés 0 0 0,0 0,0 0,0 0,00 0,0 Rendelési minta RR Külön specifikálni kell, ha rovarvédő hálóra van szükség. Standard színeket lásd a. oldalon. Δpt [Pa] q [l/s] [m³/h] 0 A változtatás jogát fenntartjuk!

21 RR Kifúvófej körül UG Esővédő, belső MG / MGL Párazáró membrán csatlakozó elem, alsó -NA SR LKR Légcsatorna A táblázatban látható az összes lehetőség, ahogy csatlakoztathatók a termékek egymáshoz. A katalógusban nem található méretek esetén érdeklődjön a Lindab képviseleténél. A változtatás jogát fenntartjuk!

22 VR ek B α h Leírás Négyszög keresztmetszetű szellőző sapka döntött felső résszel friss levegő beszívására és elhasznált levegő kifúvására. A VR fej kialakítás szerint tető feletti elhelyezésre tetőátvezetővel. A fej a levegőt az alsó és felső részén egyaránt szívja/fújja. Alul szabad esővíz elvezetéssel. Elérhető rovarvédő hálóval is. VR standard kivitelben Z horganyzott acélból készül, de elérhető AZ alumínium-cink anyagból,.0-es saválló rozsdamentes acélból vagy festve is. VR elérhető különböző szögben döntött kivitelben, hogy az épület kialakításához építészetileg jobban illeszkedjen. A -es és -es méret elemet négy forgatható emelő és rögzítő hurokkal szállítjuk. Egy hurok terhelése maximum 00 N lehet. A Műszaki adatok B h m kg , , , , , α Szabad keresztmetszet m Tetőátvezetés ,0 0 0,0 0 0,0 0 0,00 0 0,0 00 A Rendelési minta VR Külön specifikálni kell, ha rovarvédő hálóra vagy speciális dőlésszögre van szükség. Standard színeket lásd a. oldalon. Δp t [Pa] [l/s] [m³/h] q A változtatás jogát fenntartjuk!

23 VR Kifúvófej körül UG Esővédő, belső MG / MGL Esővédő, belső csatlakozó elem, alsó -NA SR LKR Légcsatorna A táblázatban látható az összes lehetőség, ahogy csatlakoztathatók a termékek egymáshoz. A katalógusban nem található méretek esetén érdeklődjön a Lindab képviseleténél. A változtatás jogát fenntartjuk!

24 LR ek B+0 A B A + 0 Leírás Az LR négyszög keresztmetszetű lamellás szellőző sapka friss levegő beszívására és elhasznált levegő kifúvására. Friss levegő beszívása esetén a javasolt maximális légsebesség m/s, így elkerülhető az eső és a hó bejutása a légcsatornába. A fej standard kivitelben horganyzott acélból készül, de elérhető festett kivitelben is. Az LR standard kivitelben LS csatlakozással készül Rendelési minta LR S LS Szín, rendelésre A () B () Légcsatorna csatlakozás (Rekt) Csatlakozási mód (Típus ) A B A B = Légcsatorna méretek m kg , , , , , , , , 0 0 0, , 00 00, , ,0 A B Lamellák száma Szabad keresztmetszet m Tetőátvezetés , , , , , , 00 00, 00 00,0 0 0, , , 00 00, ,0 A változtatás jogát fenntartjuk!

25 LR Műszaki adatok Friss levegő [Pa] 00 0 Δp t 0 v [m/s] A B [] q [l/s] [m³/h] Elhasznált levegő Δp t [Pa] v [m/s] A B [] [l/s] q [m³/h] A változtatás jogát fenntartjuk!

26 LR Kifúvófej csatlakozó elem, felső -LR körül TGFR UG Esővédő, belső MG / MGL SBGR Párazáró membrán rögzítő csatlakozó elem, alsó -NA LKR SR Légcsatorna A táblázatban látható az összes lehetőség, ahogy csatlakoztathatók a termékek egymáshoz. A katalógusban nem található méretek esetén érdeklődjön a Lindab képviseleténél. A változtatás jogát fenntartjuk!

27 KOMR ek C D A B Leírás Kombinált szellőző fej friss levegő beszívására és elhasznált levegő kifújására. A KOMR fej kialakítás szerint tető feletti elhelyezésre tetőátvezetővel vagy anélkül. A friss és elhasznált levegő egy belső fallal szétválasztott légcsatornában halad. A friss levegő oldal beázás ellen tetővel és rovarhálóval védett. Az elhasznált levegő oldal nagy sebességgel fújja ki a levegőt, csapadékgyűjtő található benne. Igény esetén elérhető rovarvédő hálóval is. Rövidzár nem alakul ki, ugyanis a friss levegő oldalon kialakított tető és a nagy légsebesség kifúvó oldalon, ami nagy vetőtávolságot biztosít, ezt megakadályozza. A KOMR standard kivitelben Z horganyzott acélból készül, de elérhető AZ alumínium-cink anyagból,.0-es saválló rozsdamentes acélból vagy festve is. A KOMR standard kivitelben TGKOMR tetőátvezetőhöz közvetlenül illeszkedő csatlakozással készül, de elérhető légcsatorna csatlakoztatásához adapterrel is. Rendelési minta KOMR Külön specifikálni kell rendelés esetén: Rovarvédő hálóval az elhasznált levegő oldalon is. Légcsatornához közvetlenül illeszkedő csatlakozással. Standard színeket lásd a. oldalon. A B C D Szabad keresztmetszet külső levegő m elhasznált levegő m m kg 0, 0,00, 0,0 0,0, 0, 0,0, 0,0 0, 0, 0, 0,,, 0,0, 0,,,0,0, 0 A változtatás jogát fenntartjuk!

28 KOMR Műszaki adatok Kidobott levegő sebessége 0 [m/s] 0 00 Külső levegő Δp t [Pa] 00 Δp t [Pa] [l/s] q [m³/h] Elhasznált levegő 00 Δp t [Pa] [l/s] q [m³/h] A változtatás jogát fenntartjuk!

29 Kifúvófej csatlakozó elem, alsó Légcsatorna KOMR TGKOMR -NA -NA SR SR LKR LKR A táblázatban látható az összes lehetőség, ahogy csatlakoztathatók a termékek egymáshoz. A katalógusban nem található méretek esetén érdeklődjön a Lindab képviseleténél. A változtatás jogát fenntartjuk!

30 k ek -OA Felső csatlakozás Ø0 0 C Ø Leírás csatlakozás kifúvófejhez és tetőventilátorhoz. Elérhető különböző típusú szigeteléssel kondenzáció- vagy tűzvédelem céljából. Két rögzítő profillal, melyek illeszkednek a nyeregtetőhöz. A felső csatlakozás 0--ös méretben például illeszkedik a N kifúvófejhez. A felső csatlakozás as méretben karima nélkül készül azért, hogy például a F ellenkarimája alkalmazható legyen a terméken. A továbbá rendelhető két elektromos kábel átvezető csatlakozóval. standard kivitelben Z horganyzott acélból készül, de elérhető AZ alumínium-cink anyagból,.0-es saválló rozsdamentes acélból vagy festve is. RJFP típusú csatlakozó kerettel szerelve. A felső csatlakozás (-OA) C méretének illeszkednie kell a tetőátvezető () A méretéhez. C NA Alsó csatlakozás B A 0 B Ød 0 0 A változtatás jogát fenntartjuk!

31 k ek A 0 szig. Kivágási méretek (A + 0 ) (A + 0 ) Rendelési minta B 0 szig. C 0 szig. Súly kg 0 szig ,, , 0, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, ,, Szigetelés típusa Tűzvédelem 0 Tűzvédelem 0 Kondenzáció 0 Szigetelés belső borítása Cink bevonatú acél Cink bevonatú perforált acél Alucink lemez AZ Alucink lemez AZ perf. Saválló rozsdamentes acél.0 Saválló rozsdamentes acél perf..0 Belsõ borítás nélkül (Csak párazáró szigetelés esetén alkalmazható) Rozsdamentes acél.0 Külsõ anyag Cink bevonatú acél Alucink lemez AZ Saválló rozsdamentes acél.0 Rozsdamentes acél.0 Tartozékok Felsõ csatlakozás -OA Kifúvófej méret Anyag Cink bevonatú acél Alucink lemez AZ Saválló rozsdamentes acél.0 Rozsdamentes acél.0 Alsó csatlakozás -NA 0 Csatlakozás Anyag Cink bevonatú acél Alucink lemez AZ Saválló rozsdamentes acél.0 Rozsdamentes acél.0 Szigetelés vastagsága Felső csatlakozás csak kifúvófejhez VL -VL Kifúvófej méret Anyag Cink bevonatú acél Alucink lemez AZ Saválló rozsdamentes acél.0 Rozsdamentes acél.0 Felső csatlakozás csak kifúvófejhez LR -LR A B Anyag Cink bevonatú acél Alucink lemez AZ Saválló rozsdamentes acél.0 Rozsdamentes acél.0 A változtatás jogát fenntartjuk!

32 V N U VA VP V VL LR VR RR Kifúvófej csatlakozó elem, felső -OA - VL - LR körül UG Esővédő, belső MG / MGL Párazáró membrán csatlakozó elem, alsó -NA SR LKR Légcsatorna A táblázatban látható az összes lehetőség, ahogy csatlakoztathatók a termékek egymáshoz. A katalógusban nem található méretek esetén érdeklődjön a Lindab képviseleténél. A változtatás jogát fenntartjuk!

33 k TGKOMR ek C D * ** 0 00 Leírás csatlakozás KOMR kombinált szellőző fejhez. A tetőátvezető 0 tűzvédelmi és kondenzációs szigeteléssel. Kör keresztmetszet csatlakoztatásához TGKOMR-NA kiegészítővel. A tetőátvezető standard kivitelben horganyzott acéllemezből készül, de elérhető.0-es rozsdamentes acélból, AZ alumínium-cink anyagból vagy festve is. Két ferde konzollal együtt szállítva a tető dőlésszögéhez való illesztéshez. ek a rajz és a táblázat szerint, de külön specifikált termékként elérhető kibővített verzióban is. RJFP típusú csatlakozó kerettel szerelve. Rendelési minta Szigetelés típusa Tuzvédelem 0 Kondenzáció 0 Szigetelés belső borítása Cink bevonatú acél Cink bevonatú perforált acél Alucink lemez AZ Alucink lemez AZ perf. Saválló rozsdamentes acél.0 Saválló rozsdamentes acél perf..0 Belső borítás nélkül (Csak párazáró szigetelés esetén alkalmazható) Rozsdamentes acél.0 Külső anyag Cink bevonatú acél Alucink lemez AZ Saválló rozsdamentes acél.0 Rozsdamentes acél.0 Standard színeket lásd a. oldalon. TGKOMR A * kivágási méretek = (A + 0) (B + 0) ** ferde rögzítőkonzolok alternatív pozíciói TGKOMR-NA Alsó csatlakozás Tartozékok E B 0 A B C D E m kg , , , , , E Ød Alsó csatlakozás TGKOMR-NA Csatlakozó méret Anyag Cink bevonatú acél Alucink lemez AZ Saválló rozsdamentes acél.0 Rozsdamentes acél.0 E 0 0 A változtatás jogát fenntartjuk!

34 Kifúvófej KOMR TGKOMR csatlakozó elem, alsó TGKOMR-NA TGKOMR-NA SR SR LKR LKR Légcsatorna A táblázatban látható az összes lehetőség, ahogy csatlakoztathatók a termékek egymáshoz. A katalógusban nem található méretek esetén érdeklődjön a Lindab képviseleténél. A változtatás jogát fenntartjuk!

35 Párazáró membrán MG ek Ø C L B R0 C Leírás A termék alapja egy speciális rugalmas kétkomponensű gumi (), amely egy vastag alumínium lemezhez van integrálva (). Az épület burkolatának tömítéséhez használják minden típusú légcsatornánál, amely a tető párazáró rétegén halad keresztül. A termék használható tetőátvezetésként vagy párazáró lemezként a tetőgerincnél és a hajlatoknál egyaránt. Találhatók rajta csavarfuratok () tetőrétegekhez, betonfödémhez vagy egyéb rétegekhez történő rögzítéshez. Szerelés A membrán könnyen illeszthető; vágjon egy 0 -rel kisebb lyukat rajta, mint a cső átmérője. A termék alkalmazható a tető 0- -os lejtése esetén külön előkészületek nélkül. Az átvezető alkalmazható a tető gerincén is az elem meghajlításával. A tengely körüli meghajlítással hozzá igazítható a tető dőlésszögéhez. A tetőillesztéshez dupla bevonatú szalagot és/vagy ragasztót lehet alkalmazni. Csavarfuratok () is találhatók a terméken, kész tetőhöz, beton- vagy egyéb födémszerkezethez történő rögzítéshez. Speciális mennyezethez, aknához, stb. tervezett átvezetők elérhetők Ø0 Ø0 méretig. / Ø B L C m Típus kg MG , Standard átvezető Típus / Ø B L C m kg MG ,0 MG , MG 0 0, MG , MG 0 0 0,00 Rendelési minta MG 00 A változtatás jogát fenntartjuk!

36 Párazáró membrán MGL ek A B Leírás Speciális flexibilis szintetikus gumiból gyártva, mindkét oldalán öntapadó szalaggal ellátva. Esővédő lemezek tömítésére használják mindenféle csőhöz és légcsatornához, ahol azok áthaladnak a tetőszerkezet párazáró rétegén. Típus / Ø A B m kg MGL , MGL 0 0 0, MGL , MGL ,0 MGL , Rendelési minta MGL 0 A változtatás jogát fenntartjuk!
